Циркуляционный насос для отопления 12 вольт, особенности устройства

24 Марта 2022

Просмотров:  8047

Время чтения:  6 минут

Содержание

Особенности устройства

Преимущества агрегата

Подбор оборудования

Эффективность устройства

Коротко о главном

Большинство пользователей устанавливают насосное устройство, чтобы повысить работу отопительной конструкции. Однако, при отключении электричества, оборудование работать не будет. Циркуляционный насос для отопления 12 вольт помогает избежать этой проблемы. В таком агрегате питание поступает от установленной батареи. Поэтому установка будет функционировать, даже если питание будет отключено.

Установленное оборудование в доме

Особенности устройства

Насос циркуляционный 12 вольт может работать при отключении света. Его мощности достаточно, чтобы поддерживать тепло в жилом помещении. На сегодняшний день его используют также в кондиционерах, установках для полива, водообеспечения, подсоединения фонтанов. Устройство обладает своими особенностями, по сравнению с 220В приборами:

• в агрегате нет сальников и привода с магнитами, поэтому он обладает низким потреблением энергии;
• все компоненты прибора могут поместиться в небольшой герметичный корпус;
• благодаря тому, что в конструкции нет электромотора, она работает без шума;
• возможность перемещения жидкости, температура которой достигает ста двадцати градусов;
• если придерживать рекомендаций по использованию оборудования, его можно использовать в течении ста тысяч часов непрерывной работы;
• блок, управляющий работой оборудования, встраивается в корпус, поэтому обслуживать его легко;
• в механизме нет элементов, которые трутся друг об друга;

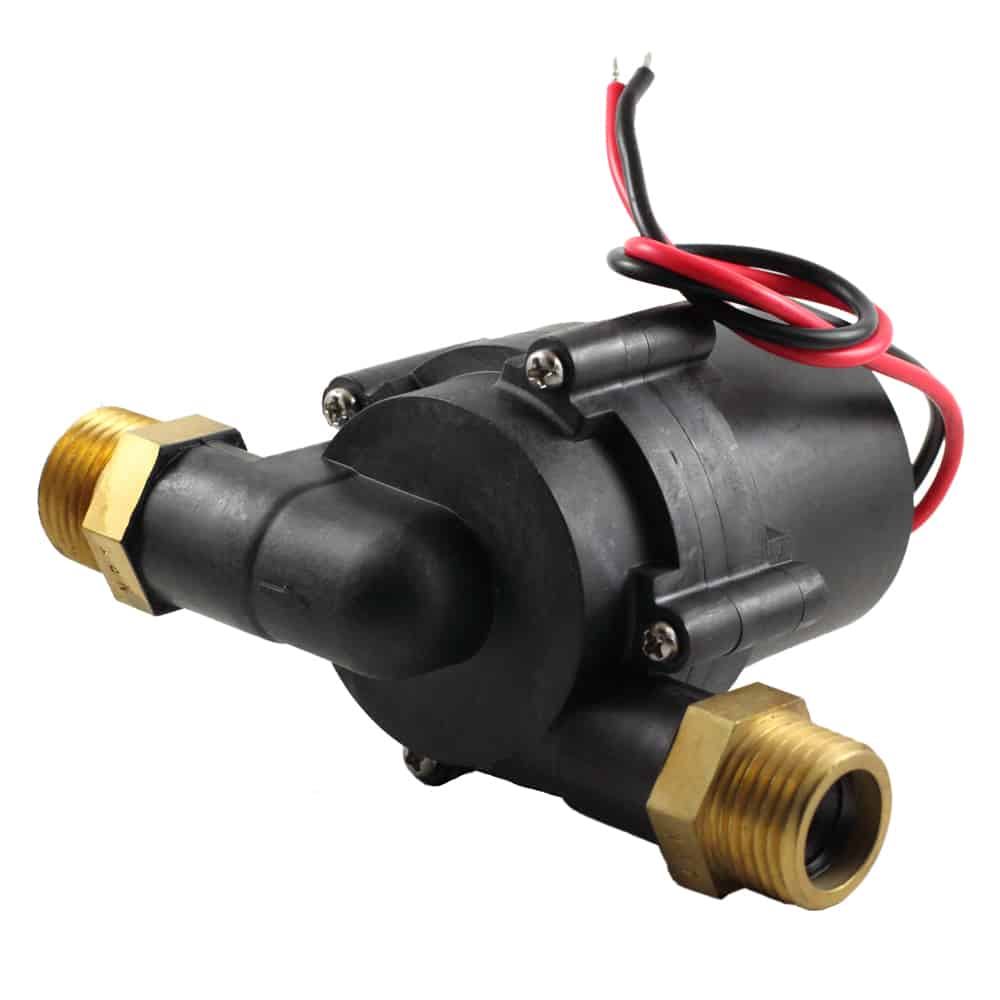

Пример модели оборудования

• крыльчатка защищена от проникновения твердых частиц;
• в комплект к устройству входит стабилизация скорости вращения;
• прибор защищен от перегрева.

Сфера использования данного агрегата большая. Благодаря наличию батареи, он работает в автономном режиме продолжительное время. Зачастую этого периода хватает, пока электрики не восстановят питание дома.

Преимущества агрегата

Помимо вышеперечисленных технических конфигураций устройства, оно обладает рядом достоинств:

• Конструкция является надежной. Во время ее работы не создается шум, вибрация или искра. При этом он обладает высокими параметрами эффективности и производительности, а также позволяет сэкономить потребление энергии.
• Особенности питания. В процессе работы агрегат берет питание от электричества или батареи. Во время переключения режимов нужно следить, чтобы оборудование было правильно подключено к установке.

Установленный циркулярник на 220 В

• Управление устройством. В комплектацию входит специальный модуль, который позволяет запустить прибор мягко. Поэтому он работает при минимальной величине напряжения.
• Универсальное использование. Благодаря особенному строению, агрегат может работать много часов без перегрева внутренних элементов. Крыльчатка находится в прочном керамическом шаре и не загрязняется.
• Безопасное использование. Чтобы защитить оборудование от перегрева, в нем установлены датчики, которые автоматические отключают его при появлении аварийной ситуации. Также прибор оснащен деталями, которые предотвращают его работу без жидкости. После того, как параметры будут в норме, автоматика снова включает насосное оборудование.

Если температура теплоносителя достигает кипения, выделяется большое количество пара. В результате этого могут появится пробки из воздуха. Датчики отключают прибор от сети. Если дополнительные элементы установлены не были, циркуляционный насос 12v может сломаться.

Подбор оборудования

Для того, чтобы насос циркуляционный низковольтный на 12 вольт работал результативно, нужно правильно подобрать модель для конкретной установки.

Перед покупкой устройства, нужно обратить внимание на такие нюансы:

• приблизительных расход жидкости в доме;
• какой напор должен быть в кране;
• какая температурная разница между входным и выходным шлангом из котла.

Чтобы не ошибиться с прибором, можно провести простые расчёты установки. Расход теплоносителя вычисляется так – мощность котла разделяют на разницу температуры воды на выходе из котла и на выходе из обратки. На напор жидкости не будет влиять этажность здания, а только сопротивление, которое образуется внутри замкнутой установки. Для частных строений считается, что этот параметр равен 4 м вод. ст. Зачастую, в техпаспорте к устройству указываются такие данные:

• рабочее напряжение – 12 В;
• мощность оборудования – 39Вт;
• производительность – 30л/мин;
• напор жидкости – 4 м.

Пример оборудования на 12В

Устанавливать оборудование можно в конструкции с величиной давления четыре с половиной бара. Мощности такого небольшого агрегата хватает, чтобы поддерживать тепло в доме, площадью не более ста квадратных метров.

Эффективность устройства

Циркуляционный насос на 12 вт потребляет небольшое количество энергии, но при этом мощность его высокая. Такая особенность объясняется некоторыми факторами. В циркулярниках работающих от 220В внутри расположен ротор. Его можно запустить с помощью подшипника и сальника. Эти элементы потребляют большое количество энергии во время своей работы.

В небольшой двенадцати вольтовом агрегате установлен маленький ротор. У него нет щеток, сальников и отверстий для вала. Его движение осуществляется за счет магнитного привода. Благодаря экономному расходу энергии, жидкость в установке закипает крайне редко. В то время как за работой мощного насосного устройства нужно внимательно следить. Мгновенно перекрыть поступление жидкости в таком конструкции не получится.

Схематическое изображение конструкции на 220В

Во время закипания жидкости образуется большое количество пара и котел может взорваться. Небольшое устройство такой опасности не представляет. Если нужно обеспечить водой многоэтажное здание, то лучше вмонтировать в установку циркулярник, работающих от 220 В. Чтобы при отключении света не остаться без отопления, можно установить бесперебойник или байпас. Последний элемент дает возможность перекрыть подачу жидкости в насос. Таким образом, теплоноситель передвигается по системе самотеком.

Коротко о главном

Циркуляционный насос для отопления на 12 вольт является универсальным устройством. Он позволяет конструкции работать при отключении света. Его мощности хватает, чтобы поддерживать тепло в здании, площадью до ста квадратных метров. Он потребляет малое количество энергии, благодаря его техническим конфигурациям. Если пользователь будет соблюдать правила эксплуатации агрегата, он будет работать продолжительное время без поломок.

Как вы думаете, можно ли самому сделать циркулярник на 12 В?

Автор

Поляков Сергей Специальность: Инженер
