Комплект обвязки радиаторов Danfoss RAE-K, RLV-KS 1/2″НР угловой

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

Комплект для обвязки радиаторов Danfoss RAE-K, RLV-KS 3/4″НР x 1/2″НР нижний угловой, с переходниками

• Описание
• Документация
• Отзывы
• Доставка

Характеристики

Товар	комплект для обвязки
Страна	Дания
Бренд	Danfoss
Серия	rae-k, rlv-ks
Материал	Никелированная латунь
Гарантия	1 год
Бренд (рус. )	Данфосс
Тип подключения	Нижнее угловое
Рабочее давление, бар	10
Пропускная способность (kv), м³/ч	1,3
Наличие	Есть
Шкала	1-5
Время закрытия, мин	22
Диапазон настройки температуры, °c	8-28
Макс. температура чувств. элемента, °c	50
Исполнение	без преднастройки
Подключение к трубопроводу	G 3/4″ нр
Подключение к радиатору	G 1/2″ нр
Ниппели	Есть
Для радиаторов	korado
Для радиаторов	Elsen
Для радиаторов	Prado
Для радиаторов	Stelrad
Для радиаторов	Heaton
Для радиаторов	Purmo
Для радиаторов	Dia norm
Для радиаторов	Лидея
Комплектующие	термостат rae-k, узел подключения rlv-ks
макс. рабочая температура, °c	120
подключение термостата	m 30 x 1,5
чувствительный элемент термостата	жидкостный

Техническая информация

Технический паспорт

Инструкция по монтажу RAE-K

Инструкция по монтажу RLV-KS

Альбом технических решений

Каталог продукции 2020

Декларация о соответствии

+ Добавить комментарий

//”ProductVideo”

Бренд:

Данфосс

Серия:

rae-k, rlv-ks

Модель:

Страна:

Дания

Артикул:

013G5091

Как самостоятельно произвести монтаж радиаторов отопления

В квартирах и домах преобладает отопление с использованием радиаторов. Часто они установлены даже там, где для обогрева применяют систему теплый пол. Радиатор – вид воздушного теплообменника, который рассеивает тепло в воздухе благодаря излучению или конвекции.

Он должен выдерживать перепады давления и температуры, быть устойчивым к агрессивному воздействию водных примесей. Все соединения с трубами должно быть надежными. Монтаж радиаторов отопления можно произвести своими руками, т.к. работа не сложная и не требует высокой квалификации.

Содержание:

• 1 Необходимые инструменты и материалы
• 2 Выбор места для установки батарей отопления
• 3 Схемы обвязки радиаторов отопления
  • 3.1 Однотрубная
  • 3.2 Двухтрубная
  • 3.3 Коллекторная
• 4 Разнообразные виды радиаторов
• 5 Порядок монтажа биметаллических радиаторов отопления
  • 5.1 Определение места крепления
  • 5.2 Сборка и установка радиатора
  • 5.3 Проверка монтажа

Необходимые инструменты и материалы

Перед началом работы по установке радиатора необходимо запастись нужными деталями, инструментами и материалами.

Итак, из инструментов для монтажа потребуются:

• дрель со сверлами и крепления к стене;
• строительный уровень;
• инструменты для соединения труб: разводной, динамометрический, гаечный ключи;
• пассатижи;
• специальный паяльник, для полимерных труб;
• угольник, рулетка, карандаш.

Необходимый набор деталей и материалов:

• кран Маевского с фитингом;
• шаровые или запорные краны;
• заглушки и прокладки к ним;
• крюки, кронштейны, дюбели;
• льняная пакля и силиконовый (или другой) герметик.

Сейчас в торговую сеть поставляют теплотехнические изделия различных марок. У каждого мастера в личном наборе есть самые разнообразные инструменты и приспособления.

Выбор места для установки батарей отопления

Обыкновенно отопительный прибор в квартире размещают в местах с наибольшей теплопотерей: под окном, со стороны угловой стены, около входной двери. Холодный воздух, проникающий внутрь помещения из окна, стремится расстелиться по полу. На своем пути он встречает теплый воздух от радиатора, согревается и распространяется по всему помещению. Для создания теплового барьера, размер батареи должен быть 70% от размера окна.

Радиатор располагают так, чтобы центральная его ось, находилась в центре оконного проема. Допустимое отклонение 2 см. Это улучшит равномерный прогрев. При установке, важно не отклонятся от горизонтального и вертикального положения.

Обязательно надо соблюдать координаты установки радиаторов отопления:

• от поверхности пола до батареи – 6-10 см и более;
• от нижней линии подоконника до верхней линии радиатора – 10-15 см;
• расстояние батареи от стены 3-5 см.

При естественной циркуляции воды, линии подводки труб при подключении надо слегка наклонить (0,3-0,4 см на 1метр трубы) в направлении к источнику горячей воды.

Перед установкой, для эффективной работы отопительного прибора, сзади него на стене рекомендуется наклеить теплоотражающую пленку или фольгу, которая будет играть роль отражающего тепло экрана.

Если окно расположено низко по отношению к уровню пола и нет возможности соблюсти нормы, то лучше выбрать низкий отопительный прибор с увеличенным количеством секций. Так отопление помещения будет более эффективным.

Когда большое окно до пола, витраж, стена из гипсокартона и т.п. – подвесить батарею невозможно. Тогда установка радиаторов отопления производится на полу с помощью специальных напольных кронштейнов:

• со скобой для нижнего коллектора;
• с цепным зажимом;
• подвижные кронштейны, которые перемещаются по стойке.

Скоба или цепь одевается на нижний коллектор и на оба конца накручиваются гайки. К концам крепятся ножки. Радиатор ставят на пол, а ножки закрепляются подходящим крепежом. Сверху на крепление надевается защитный колпачок для более эстетического восприятия.

Схемы обвязки радиаторов отопления

Ниже мы подробно рассмотрим различные способы обвязки батарей отопления – однотрубную, двухтрубную и коллекторную.

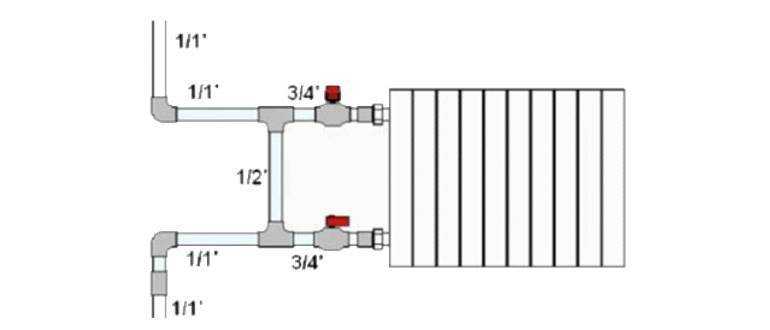

Однотрубная

Принцип работы такой системы – из одной магистрали от источника отопления поступает нагретый теплоноситель. Вода, проходя через батарею, возвращается в магистраль.

В частном доме в основном однотрубная система, поэтому необходим байпас.

С его помощью, в случае какого-либо повреждения отключается только батарея с байпасом, без перекрытия всей системы. Это особенно важно в морозную погоду, иначе система замерзнет.

Двухтрубная

Такой вариант предусматривает подачу теплой и охлажденной воды по двум различным магистралям. Каждый радиатор подключен к обеим трубам. Нагретая вода проходит по одной трубе, а охлажденная возвращается по другой.

При этом помещение прогревается более равномерно. Для каждого отдельного прибора, терморегулятором можно устанавливать необходимую температуру.

Коллекторная

Подключение всех радиаторов отопления осуществляется параллельно через коллектор. Водная магистраль от котла подводится к коллектору, откуда теплоноситель распределяется по нескольким трубам. По ним вода поступает к каждому отдельному радиатору. В этом случае запорные краны располагаются на коллекторе.

Существуют следующие способы обвязки труб:

• боковая;
• нижняя;
• диагональная.

Боковая – подводящая и отводящая воду трубы присоединены к одной стороне батареи – сверху и снизу. Наиболее удаленный участок прогревается хуже.

Нижнее разностороннее – применяется в горизонтальных однотрубных системах. Эффективность системы зависит от давления, создаваемого насосом.

Нижняя подводка – через первую вертикальную трубу вода поднимается к верхней зоне, а потом расходится по всему радиатору и собирается внизу. Трубы для теплоносителя прокладываются в полу и выходят непосредственно под радиатором.

Боковое разностороннее, диагональное – вода подается через верхнюю трубу, а выходит через нижнюю с противоположной стороны, равномерно протекая по всем каналам.

Разнообразные виды радиаторов

В зависимости от материала, из которого изготовлены, отопительные приборы бывают:

• чугунные;
• алюминиевые;
• биметаллические;
• стальные.

Долговечные чугунные батареи сохранились еще с советских времен. Они громоздкие и ужасно тяжелые. Самостоятельно такую батарею смонтировать невозможно. Совместимы со всеми типами трубопроводов и устойчивы к коррозии. Есть возможность менять количество секций. Современные чугунные радиаторы стильные и небольших размеров.

Алюминиевые – с высокой теплоотдачей и небольшим весом, что облегчает монтаж. Возможно использование только в замкнутой системе – частном доме, а в открытой системе – без принудительной циркуляции. При подключении надо использовать только полипропиленовые трубы.

Биметаллические – внутри, вместо алюминиевой распределительной трубки, используется стальная. Благодаря этому выдерживают высокое давление до 25 атм в системе центрального отопления. Можно монтировать с любыми трубами. Можно изменять количество секций.

Стальные, панельные, трубчатые радиаторы больше всего используются в частных домах. Благодаря большому разнообразию размеров, подобрать подходящий не составляет проблемы. Радиаторы совместимы со всеми видами подключения. Большой срок эксплуатации.

В квартирах многоэтажных домов не рекомендуется устанавливать алюминиевые и стальные радиаторы. Первые, из-за гальванической коррозии, возникающей при взаимодействии с различными металлами. Вторые, выдерживают рабочее давление 8 атм, а в центральной системе отопления давление может подняться выше 10 атм.

В квартирах установка биметаллических радиаторов – это наилучший вариант, т.к. они почти неподвержены коррозии, имеют длительный срок эксплуатации, устойчивы к гидравлическим ударам.

В частном доме можно использовать абсолютно все виды батарей.

В любом случае надо сделать грамотный расчет необходимой мощности.

Порядок монтажа биметаллических радиаторов отопления

Домашнему мастеру вполне по силам самому осуществить монтаж батареи.

Надо только ознакомиться и придерживаться пошаговой инструкции:

1. крепление кронштейнов;
2. сборка и установка радиатора;
3. подсоединение к системе отопления;
4. проверка на прочность и течь.

В многоквартирном доме перед началом работ надо получить разрешение на смену радиатора, т.к. придется сливать всю воду из системы центрального отопления. Если самовольно начать замену батарей отопления, то это может привести к неприятным последствиям и штрафу.

Уполномоченный слесарь спустит воду из системы, но не из всей, а только до нужного этажа. Убедившись, что вода слита и старые батареи пустые, можно приступать к работе.

Отрезаем идущие от стояка трубы и снимаем радиатор. Демонтируем старые крепления, на которых висела батарея и делаем разметку для новых.

Определение места крепления

По центру окна чертим вертикальную линию. На уровне верхней трубы

от стояка, с помощью строительного уровня, чертим горизонтальную прямую. На ней от осевой вертикали откладываем расстояние между промежутками первой и второй, последней и предпоследней секциями радиатора. Осевая линия делит это расстояние пополам.

Две конечные точки горизонтали – это места для верхних кронштейнов. На них падает вес отопительного прибора. Вниз по вертикали откладываем расстояние от верхнего коллектора до нижнего – это точка для будущего нижнего крюка. Он отвечает за неподвижность батареи.

По размеченным точкам сверлим отверстия и вставляем дюбели, в которые наживляем крюки.

При длине радиаторной конструкции более 10 секций, добавляется сверху и снизу по дополнительному крюку. Кронштейны для установки входят в комплект с радиатором.

На подготовленные крепления навешиваем радиатор. По уровню проверяем правильность установки кронштейнов. Если разметка сделана правильно, радиатор будет жестко опираться на все точки опоры. Кронштейны ввинчиваем до необходимого положения. При перекосе надо отрегулировать наклон батареи.

Сборка и установка радиатора

Заводскую упаковку оставляем, чтобы не повредить поверхность радиатора. Освобождаем только места соединения.

Устанавливать биметаллический радиатор будем по диагональной схеме.

Необходимо резьбовые соединения на батарее почистить ершиком и обезжирить. После этого хорошенько вытереть салфеткой, чтобы окончательно удалить все загрязнения. Для различных материалов, из которых сделаны трубы и соединительные элементы (фитинги, муфты и пр.), есть свой метод соединения:

• резьбовое – металлические трубы;
• обжимное – металлопластиковые;
• сварка паяльником – полимерные.

Если диаметр труб не совпадает с диаметром коллекторов, то присоединение производится через переходники – футорки, с силиконовыми уплотнителями внутри.

Вставляем футорки на все 4 отверстия радиатора. На правой стороне радиатора – с правой резьбой, на левой – с левой резьбой. На входе теплоносителя устанавливаем шаровые или запорные краны с американкой, а на выходе – балансировочный вентиль с американкой. В нашем случае, вход – справа сверху, а выход – слева снизу. Таким образом, производят ремонт радиатора без остановки всей, системы. На входном кране устанавливают терморегулирующий клапан для контроля расхода теплоносителя. Этим обеспечивается комфортная температура в помещении.

Все резьбовые соединения, во избежание протечек, уплотняем одним из следующих способов:

• лен с пастой унипак;
• лента ФУМ;
• анаэробный клей герметик;
• пакля пропитанная масляной краской.

С противоположной стороны входящей трубы, прикручиваем кран Маевского или другой воздухоотводчик. Для устранения воздушной пробки, открываем кран Маевского до появления шипения. Когда из крана протечет вода кран закрыть.

В тупиковое отверстие вставляем заглушку и завинчиваем не очень сильно, чтобы не повредить уплотнитель. Трубы для ввода и вывода теплоносителя подводим к радиатору и вставляем в запорные краны. Ключом осторожно, чтобы не сорвать резьбу, затягиваем соединение.

Проверка монтажа

После того, как радиатор установлен, делаем проверку на ошибки в монтаже и возможные протечки. Приоткрываем запорные краны и кран Маевского. После выпуска воздуха, постепенно увеличиваем приток теплой воды, чтобы предотвратить гидравлический удар. Если где-то появилась течь, принимаем меры по ее устранению.

Монтаж батарей отопления проводится с неукоснительным соблюдением

правил и четким выполнением последовательности действий. Тогда хорошо загерметизированная, без протечек батарея встанет на свое место без проблем.

Загрузка…
