особенности и нюансы ее реализации

Печное отопление было популярно на протяжении нескольких столетий: до момента появления отопительной системы. Именно печь давала столь необходимое тепло и возможность приготовления пищи. Примечательно, что и по сегодняшний день такие «устаревшие отопительные системы» не утратили своей актуальности. Разумеется, в домах в черте города печей сегодня нет. А если и есть, то служат они, скорее для декоративных целей, а никак не для отопления.

Однако, печное отопление востребовано в небольших дачных поселках. Дело в том, что зачастую в них попросту нет возможности подключиться к газовой магистрали и использовать самый дешевый вид топлива. Кроме того, в старых домах печи сохранились просто как часть строения, и не все хозяева разбирают их.

Основным достоинством печного отопления является возможность использования любого типа твердого топлива. Применяется все: от прессованной в брикеты соломы и пеллет, до дров, угля, и даже торфа.

Однако, обогрев дома при помощи печи имеет один весомый недостаток – хорошо прогревается только та комната, в которой расположена печь. Да и то, тепло по помещению распределяется неравномерно. А вот остальные комнаты дома остаются холодными, поскольку теплый воздух в них перемещается довольно медленно.

Реализация отопительной системы своими руками

Изначально модернизируется печь

Современные мастера с легкостью могут модернизировать обычную печь. Для этого требуются лишь умелые руки, немного материалов и свободное время. Так, для того, чтобы сделать печь с котлом водяного отопления необходимо просто установить теплообменник. Он может быть сделан из чего угодно – в некоторых случаях мастера используют даже старые чугунные радиаторы.

Однако, если вы решите использовать старый радиатор, изначально его необходимо как следует почистить внутри (для этого прекрасно подходит 6% раствор соляной кислоты).

Кроме того, потребуется замена прокладок между секциями. Тут может пригодиться асбестовый шнур, пропитанный смесью олифы и графитового порошка.

Ну и, конечно же, прежде чем устанавливать радиатор, превращая его в водяной котел, лучше его проверить на предмет наличия течи. Также распространены специальные водяные котлы, сваренные из небольших отрезков трубы. Тат рациональнее использовать толстостенные чугунные трубы.

Важно: если для создания водяного котла используется чугунная труба со швом, лучше его еще раз заварить. Так вы избежите течи.

О вариантах реализации котла отопления самостоятельно читайте тут — http://kvarremontnik.ru/kotel-otopleniya-svoimi-rukami/

Что нужно знать перед началом монтажных работ?

Установка самодельного водяного котла в печь требует определенных знаний. Не следует располагать котел непосредственно над камерой сгорания. Рациональнее будет установить его ближе к дымоходу, так котел будет нагреваться горячими газами.

Подключение отопительного контура происходит таким образом, чтобы трубы были перпендикулярно полу. Значение имеет и то, какой именно будет циркуляция теплоносителя в системе. Если естественная – труба обрата должна располагаться значительно ниже трубы подачи. Идеальное место для нее – уровень пола или даже подпол.

О разнице естественной и принудительной циркуляции читайте в этой статье.

Подключение радиаторов – диагональное: то есть, труба подачи горячего теплоносителя подключена к верхней части радиатора, а труба отвода – к нижней.

От теплообменника подающая труба поднимается вверх – там следует установить расширительный бак, который служит для компенсации увеличившегося в объеме теплоносителя.

От бака труба спускается вниз к основному контуру.

Какие есть нюансы?

Прежде чем планировать модернизацию печи, требуется проверить качество работы дымохода. Наличие трещин в стенках печи или в трубе позволит угарному газу попадать непосредственно в комнаты. Это – прямая угроза здоровью и жизни человека.

Для стравливания воздуха следует дополнить радиаторы краном Маевского.

Подробно о стравливании воздуха читайте тут.

Если планируете установку циркуляционного насоса, лучше всего его монтировать на трубу обрата, перед печью. Но следует помнить, насос можно ставить лишь в том случае, если есть возможность постоянного подключения к электросети. А вот если с электричеством бывают перебои, или скачет напряжение – насос в самый неподходящий момент может оказаться бесполезным.

Покупка котла

В настоящее время котлы водяного отопления на дровах можно свободно приобрести. Они представляют собой современную печь, только более компактную.

Подобные печи – прекрасное решение проблемы отопления в домах, где нет возможности подключения к газовой магистрали.

Устанавливается такой котел достаточно просто. Для подключения труб подачи и отвода теплоносителя он оснащен специальными патрубками, так что с подсоединением проблем не возникнет.

Вместе с тем, есть некоторые правила установки, которых следует придерживаться:

• Желательно устанавливать котел в отдельном помещении, площадь которого не менее 8 квадратных метров. Причина такого действия в следующем: котел забирает из помещения достаточно много воздуха.  Поэтому в комнате с котлом должна быть качественная вентиляция.
• Для создания устойчивой тяги прямая часть дымохода должна иметь высоту 6-10 м. (в зависимости от мощности).
• Как и печь, котел необходимо периодически чистить. Использование плохо просушенных дров или дров хвойных пород дерева может значительно усложнить данный процесс.

Котлы водяного отопления, работающие на дровах, достаточно хорошо зарекомендовали себя в работе. Особенно если учесть тот факт, что в некоторых регионах дрова являются вполне доступными, и при желании владельцы загородных дач и домов могут их самостоятельно заготавливать.

Помните, что печь должна быть в отдельном помещении!

Единственный минус котла – необходимость выделить отдельное помещение для хранения дров. Это должна быть сухая, хорошо проветриваемая комната.

Использование камина для отопления: можно ли?

Прекрасной альтернативой печи выступает камин с котлом водяного отопления.

Это современное оборудование, которое имеет значительное количество достоинств:

• Использование экологически чистого топлива.
• Компактность.
• Простота подключения и эксплуатации.
• Внешняя привлекательность – камин станет своеобразной «изюминкой» любого помещения.

Однако, подобные камины имеют и ряд существенных недостатков, главными из которых является их достаточно высокая стоимость и сравнительно короткий срок службы (5-7 лет).

Кроме того, дорого может обойтись и сервисное обслуживание камина. Наиболее рациональным является использование камина как дополнительного нагревательного элемента при постоянно работающей отопительной системе. То есть, если основной котел выйдет из строя, вы сможете некоторое время эксплуатировать камин.

Пример реализации всего, о чем мы писали выше, вы можете найти в видео ролике.

Вывод

Использование печи с водяным отопительным котлом, несомненно, может быть экономически выгодно. Но прежде чем создавать подобную систему, следует внимательно ознакомиться с ее особенностями. Кроме того, важно помнить, что в некоторых случаях применение такой системы может окупиться только через несколько лет.

Будем признательны, если нажмете на кнопки социальных сетей.

Кирпичная печь с встроенным котлом водяного отопления: создание своими руками

Многие частные дома отапливаются дровами и углем, так как это наиболее дешевый вид топлива. Печной обогрев удобный и общедоступный для обустройства. Печной котел отопления обустраивают даже в больших частных современных коттеджах.

Содержание статьи:

Особенности печей со встроенным котлом для водяного отопления

Основная особенность современного печного отопления – наличие водяного контура. Печь-котел для отопления дома считается надежной и практичной, работоспособность устройства из кирпича проверена временем. Среди достоинств печей со встроенным котлом:

• Энергонезависимость;
• недорогое обустройство;
• простая эксплуатация;
• универсальность.

Обратите внимание! Печное отопление – единственно возможный вариант, если отсутствует подключение к магистральному газу. Уголь и дрова доступны практически в любой местности.

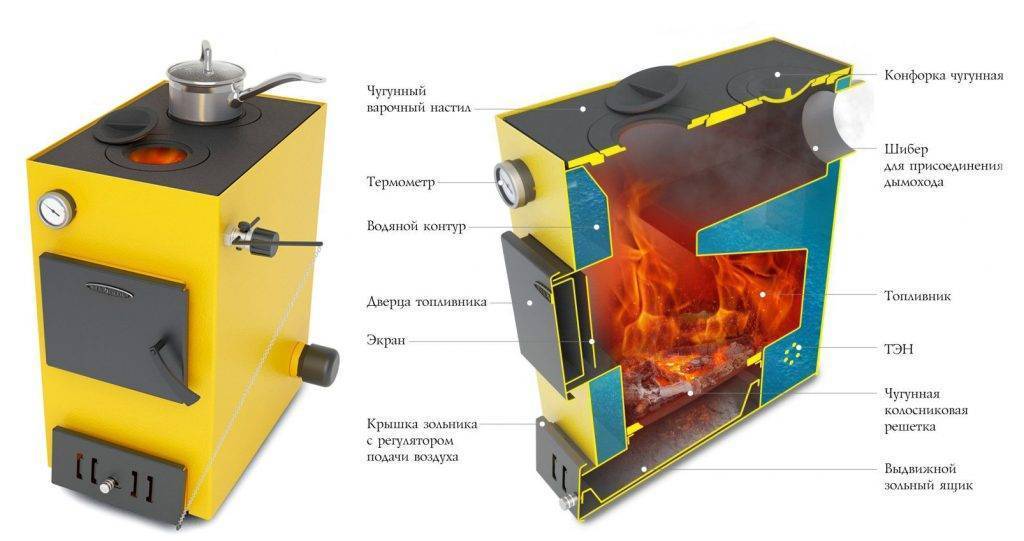

Устройство и принцип работы

Благодаря наличию теплоносителя печь котел довольно быстро прогревает помещение. В качестве основной жидкости можно применять обычную воду из крана. Функционирует система благодаря теплу, которое создается самой печью.

Функции теплообменника в водяных контурах выполняет металлическая емкость. Это обычный резервуар, который снабжен штуцерами и подведенными трубками, монтируется котел в печку. Устройства выполняются из огнестойкого металла, нередко оснащаются различными декорациями.

Теплообменник может находиться в топке. Конструкция обычно применяется, когда нужно обогреть большую площадь. Из-за близкого расположения к огню металлические части быстро прогорают. КПД устройства падает, если не очищать дымоход от сажи.

Когда теплообменник в дымоходе, срок службы агрегата увеличивается. В использовании конструкция тоже проста, а производительность имеет хорошую. Устройство неспособно обогреть большие помещения.

Существующие разновидности

В автономных отопительных системах возможны два варианта теплообменников: плоские и трубчатые. Плоские теплообменники применяются в системах бань, небольших загородных домах. Они простые в изготовлении, несложные в эксплуатации.

Устройства располагаются как вертикально, так и горизонтально, в любом случае отдают высокий КПД. Нагрев воды в плоской конструкции быстрый, объем воды довольно большой. Сама печка с подобной конструкцией имеет небольшую теплоотдачу. Конструкция монтируется в случае постоянного пользования, например, когда поверхность используется как варочная.

Важно! Трубчатый вариант простой в установке, легкий в демонтаже, удобный в проведении профилактических работ. Для монтажа подобной системы нужна бесшовная труба. Благодаря решению обеспечивается надежность и долговечность. Трубчатая система считается более безопасной.

Варианты использования

У печного отопления с водяным котлом есть недостаток – неравномерный обогрев комнат. Проблемы при этом способе обогрева следующие:

• Холодные отдаленные комнаты;
• запотевание окон.

Отопительное оборудование имеет немало преимуществ:

• За час работы печь выделяет достаточно энергии, которой с лихвой хватает на отопление небольшого домика. С подключением котла у простой печи значительно увеличивается КПД. Таким оборудованием можно обогреть большой жилой дом. Комбинированная система максимально производительная при минимальных затратах на топливо.

• Древесный уголь или обычные дрова доступные в цене, удобны для перевозки и складирования. При длительном отсутствии хозяев в доме с контурным печным отоплением все равно будет тепло. Даже самые обычные системы способны поддержать оптимальную температуру в помещении на одной закладке топлива.
• Кроме тепла в помещениях с контурным отоплением можно получить горячую воду. Автономная система с водяным контуром легко организовывается собственными силами. Домовладельцу достаточно подготовить нужные инструменты и рабочие материалы.

Правила безопасности

Исправность печки вместе с котлом зависит от точного соблюдения правил безопасности. Важно учитывать и общие рекомендации, сопровождающие оборудование. При несоблюдении правил эксплуатации падает КПД. При плохом обслуживании печного отопления с водяным контуром может быть несчастный случай.

Важные пункты правил следующие:

• Устройства с водяным контуром желательно постоянно контролировать;
• важно не упускать из виду профилактические действия;
• безопасность невозможна без хорошего состояния дымохода;
• задвижки и прочие подвижные составляющие нужно проверять перед каждым сезонным запуском конструкции;
• система рекомендуется для использования в зимний период;

• эксплуатация печного оборудования в летнее время нецелесообразно, так как запуск конструкции требует тщательной подготовки;
• при очень высоких температурах в контурных системах нередко перегревается теплообменник. Это приводит к перегоранию и полному отказу системы;
• в современных условиях умельцы часто самостоятельно дорабатывают системы, монтируя насос, термостаты, различные датчики. Важно, чтобы дополнения соответствовали общим параметрам контурного отопления.

Создание и установка

Основные этапы, которые должны присутствовать при организации монтажа печки котла для отопления дома с водяным контуром, следующие:

1. Создание проекта. На этом этапе определяется местоположение печи, труб, радиаторов, рассчитывается мощность теплообменника.
2. Изготовление или покупка регистра.
3. Установка системы с водяным контуром внутри дома. В нее входят трубы, радиаторы, прочее.
4. Проверочный запуск системы.

Важно! Сварить и сделать простую печь можно при наличии правильной схемы подачи. Чертеж для котла на твердом топливе лучше взять профессиональный.

Советы и рекомендации по использованию

Лучший вариант для контурной системы – твердотопливный котел. Современные модели имеют функционал длительного горения, с большим объемом загрузочной камеры. Твердотопливные котлы очень удобны, так как направляют до 80% тепловой энергии на разогрев воды. Температура окружающей среды при этом не перегревается, поэтому системы можно встраивать в стену.

Печи с теплообменниками обладают отличительными признаками, среди которых стоит выделить следующие:

• Если порядовка чугунная или из стали, она подойдет для помещений площадью до 80 кв.м. Тепло в центральной комнате будет за счет самой печки, а соседние помещения получат тепло за счет радиаторов.

• Современные дачные модели оснащают симпатичными декорациями. Например, популярностью отличается печка с панорамным стеклом. Специалисты рекомендуют это изделие как дополнительный источник тепла.

Важно! Если отопление планируется на этапе строительства, лучшим решением будет кирпичная печь с встроенным котлом водяного отопления.

Несмотря на множество современных технологий, отопление от печки не теряет своей актуальности. Интерес к контурным системам пропорционален появлению новых приборов. Они обладают высокими техническими характеристиками, красивы внешне.

Печь с котлом водяного отопления

Оглавление:

1. Какие нужны котлы?
2. Немного физики или конструктивные особенности печей
3. Конструкция конвективной системы котла периодического действия
4. Удивительная технология

Сегодня в нашей стране существует интересная тенденция к тому, чтобы громоздкое централизованное отопление уменьшалось в объеме. Зато растет число автономных тепловых источников самой различной мощности. Они работают на дешевом топливе, которое можно достать по месту пребывания и достаточно легко восполнить. В природе наблюдается экологический баланс. Поэтому нужно разрабатывать различные технологии, которые наносят ей минимальный вред. Сейчас это реализует печь водяного отопления, конструкцию которой мы и рассмотрим в данной статье. Она удобна в применении, использует топливо, которое в природе восполняемо и доступно.

Какие нужны котлы?

Отопительная печь с котлом для водяного отопления должна работать в периодическом режиме. Она должна накапливать тепло при одно-двух разовой топке, всего за пару часов. А затем поддерживать необходимую температуру в течение целых суток. Если хозяевам нужно будет уехать куда-либо на достаточно длительный срок, такая печь обязана поддерживать необходимый климат за счет использования электроэнергии.

Также в бытовом плане есть потребность использования печей с котлами постоянного действия. Они очень удобны при обеспечении коммунально-энергетических потребностей, а кроме того при отоплении общественных зданий.

Немного физики или конструктивные особенности печей

Современные печи с котлом водяного отопления действуют по особому принципу. Давайте рассмотрим все с точки зрения физики и сравним обычное горение и в печах с котлами.

При горении воздух обтекает поверхность раскаленного топлива. И здесь кислород на атомарном уровне соединяется с углеродом. Частично это создает углекислый газ, а другая часть приходится на окись углерода. Топливо горит непрерывно и уменьшается в объеме, это дает в итоге негорючий остаток – золу. Над самим топливом горит летучая часть. В нее входят различные газы, обладающие горючей природой, а именно углеводороды. Сам по себе водород отличается несколько большей скоростью горения, чем углерод, поскольку он легче, лучше входит в соединение с кислородом и при сгорании переходит в водяной пар. Углерод в свою очередь при сгорании является пылинками сажи. Они нагреваются и начинают излучать свет, а затем сгорают. По сути, само пламя это сгорающие углеводороды. Из этого можно сделать вывод, что над пламенем, которое мы видим, содержится негорючий углекислый газ, азот и водяные пары. Помимо этого тут может быть и определенное количество воздуха, которое не участвовало в процессе горения. В итоге получаем просто смесь из нескольких газов.

Когда у нас печь с котлом водяного отопления, то при горении частицы газов входят в соприкосновение с кислородом, от чего выделяется тепло, и переходят в углекислый газ и водяные пары. И здесь получается более высокая температура, чем у водяных паров топлива. При этом азот и кислород, не участвовавший в процессе горения, собираются в верхней части колпака, и там возникает область высокой температуры. А водяные пары топлива, кислород и азот, отдавшие тепло, конденсируются в нижней части колпака. Отсюда, более оптимальный температурный режим, за счет четкого разделения температурных зон, а это дает более естественный процесс горения, который саморегулируется и является достаточно оптимальным.

Конструкция конвективной системы котла периодического действия

Рассмотрим, как именно функционирует система котла периодического действия. Ее назначение в том, чтобы обеспечить оптимальный режим горения и распределения получаемого тепла. Тепловая энергия лучшим образом аккумулируется и предается стенкам (7), а кроме того системе регенерации и ее калориферу (6), плюс водяному теплообменнику (2). Энергия тепла от горячих газов равномерно распределяется между водяным теплообменником и стенками.

И здесь чем выше разница температур тела и среды, тем больше энергии тело воспримет. Отсюда вывод, что стенки колпака должны быть очень массивными, что позволяет медленнее набирать тепло, а затем отдавать его. Не помешает включить в конструкцию тепловую изоляцию (4), что обеспечит необходимый уровень теплоотдачи. Сами стенки можно делать из красного кирпича в один слой с левой стороны и в два слоя с внутренней футеровкой огнеупорным материалом справа. Между самим слоями укладывается керамический материал или картон из бумаги 9, что позволяет компенсировать удлинение температуры жаростойкой кладки.

Топливник используется для того, чтобы максимально изымать тепловую энергию горящего топлива, а затем передавать конвективную систему. Это достижимо при повышении температуры горения на всех стадиях. А само повышение достижимо при следующих факторах:

1. За счет конструктивного исполнения котла, в котором получается естественная зона высокой температуры, в которой происходит дожигание газообразной смеси топлива – это реализуется за счет систему свободного движения газов.
2. Помещения водяного теплообменника (ядра холода) за пределами топливника. Это помогает добиться увеличения температуры в топливнике, а также более полного сгорания топлива и передачи тепла водяному теплообменнику.
3. Подаваемый воздух должен быть точно рассчитан на всех этапах горения. Заграницей данный вопрос решен при внедрении особых дверок, где имеются калиброванные отверстия, позволяющие строго устанавливать определенный объем подаваемого воздуха. В России этот вопрос пока решается другими, менее эффективными способами.
4. Если применять для стен топливника (3) материал с большой теплопроводностью. За счет этого температура газовой среды и стенок будет быстрее выравниваться, а также передаваться в колпак. Между футеровкой и стенками также рекомендуется проложить утеплитель на минеральной основе (4).
5. Можно также в печи водяного отопления при горении добавлять катализатор горения (5), обладающий высокой теплопроводностью. Такое тепло действует на все части топливника и в целом газовую среду. Чаще всего это решетка из кирпича шамотного типа, которая обеспечивает оптимальное смешивание топлива с воздухом.
6. Использование регенеративной технологии, при которой происходит нагревание воздуха, который поступает в котел при помощи отработанных продуктов горения. Это можно сделать при помощи регенераторного устройства (1), чем достигается более надежный нагрев воздушных масс, которые входят в топливник, газами, которые уже свое отработали и находятся в нижней части колпака. Дополнительно при этом обогреваются стенки регенератора при помощи горячих газов. Зола может удаляться как через бункер внизу (10), так и через дверку поддувала.

Подобная конструкция обеспечивает автоматическое регулирование температурного режима в нужном помещении. Это достигается при применении автоматических терморегуляторов. И тут все зависит от того, какие параметры заданы и какова температура внешней среды. Циркуляционные насосы со встроенной регулировкой изменяют частоту вращения, тем самым обеспечивая необходимую интенсивность потока воздушных масс.

Они организованы приблизительно аналогичным образом. Отличие только в том, что топливник по своим конструктивным особенностям отличается меньшей мощностью. Кроме того, колпак не требует большого массива, способного аккумулировать тепло. Здесь важно сделать так, чтобы тепло перераспределялось при поступлении в колпак.

Важно сделать стенки менее восприимчивыми к энергии, а водяной теплообменник более. Это можно сделать при устройстве стенки в два слоя, а между ними укладывается минеральный утеплитель (4). Стенка внутри 11 (футеровка) делается из максимально теплопроводного материала, это может быть огнеупорный кирпич. Достаточно просто перекрывать внутреннюю и внешнюю оболочку. При этом футеровка топки и колпаков будет обладать различной степенью нагрева, а также линейное расширение. Из этого следует, что лучше перекрывать отдельно колпаки и топку. Так котлы водяного отопления постоянного действия будут функционировать более эффективно. А между футеровкой стенки и топки и стенки и колпака лучше положить, к примеру, фетр муллитокремнеземистый, а также хорошо подойдет войлок (4). Оптимальная толщина материала 20-30мм. Можно изолировать котел снаружи, если помещение где он стоит, отапливать не требуется.

Удивительная технология

Если построить котел по описанной технологии, можно добиться поистине уникальных результатов.

Такой пример можно привести с монастырём на Ганиной яме, где в декабре 2003-его года был пущен дровяной котел. Он смог отапливать два этажа (всего три), где шли строительные работы. В этом котле применена технология регенерации по самым различным причинам. Среди них можно упомянуть перекрытия между этажами, которые делаются из плит, а в них имеются круглые пустоты, которые не имели утепления. Третий этаж на тот момент не имел крыши, а на втором этаже (на перекрытии) лежал снег. Некоторые двери и окна закрывались полиэтиленовой пленкой. Сама котельная не имела утепления, а котел теплоизоляции.

В таких достаточно экстремальных условиях котел работал круглые сутки. В качестве топлива использовались сырые не рубленые дрова, диаметром до четверти метра, поскольку не было возможности заготовить сухие.

И все равно удавалось добиться температуры на первом этаже в 12 градусов тепла, а на втором 15 градусов. Если учесть, что снаружи было минус 16 градусов, то стены и потолки нагревались до плюс 10, что, несомненно, является отличным показателем работы устройства. Интересно, что за пятнадцать суток работы несгораемых отходов в виде золы получилось всего одно ведро. Даже ставили опыты, в которых в топку закидывали толстых шланг из резины, но даже это не давало чёрного дыма. И здесь был только белый пар из трубы! В ходе работ было необходимо остановить котел на 12 часов. Это привело к тому, что теплоноситель скинул свою температуру всего на 20 градусов. И это при том, что сам котел был не утеплен, а батареи отличались высокой теплоотдачей.

И еще несколько слов.

Такие печи с котлами водяного отопления обладают уникальной универсальностью, автономностью и высоким КПД теплоотдачи. Их можно изготавливаться любого размера, формы, эффективности. Они просты, мобильны, легко монтируемы и не требуются серьезного обслуживания. За счет удивительных конструктивных особенностей, дешевого топлива из возобновляемых источников, прекрасных характеристик, такие печи приобретают все большую популярность, как среди простого населения, так и в промышленных масштабах. Особенно это удобно там, где невозможно обеспечить иные источники отопления.

Отопление бытовой горячей воды с помощью уличной печи

Знаете ли вы, что вы можете БЕСПЛАТНО использовать уличную дровяную печь для нагрева воды для бытового потребления!
По данным EnergyStar, ваша система водяного отопления составляет 14% ваших счетов за электроэнергию.

В денежном выражении средняя семья тратит 400-600 долларов в год на нагрев воды.

Чтобы уменьшить эти расходы, уменьшите потери в режиме ожидания, такие как тепло, выходящее из водонагревателя и просачивающееся в окружающий подвал, а также количество горячей воды, которую вы используете в своем доме.

При установке слишком высокой температуры, или 140 градусов по Фаренгейту, ваш водонагреватель может тратить от 36 до 61 доллара в год на тепловые потери в режиме ожидания и более 400 долларов из-за общего потребления. Уменьшите эти расходы, установив термостат нагревателя на 120 градусов по Фаренгейту или ниже.

Тем не менее, , если вы решили нагреть свою горячую воду с помощью дровяного котла Nature’s Comfort Outdoor, вы можете полностью отказаться от огромных счетов за горячую воду 12 месяцев в году, экономя до 600 долларов в год, если вы решите использовать печь круглый год.Если вы используете его 6 месяцев в году, когда вы обеспечиваете теплом свой дом, вы экономите минимум 2-300 долларов в год!

Для теплообменника с боковым отводом горячая линия от котла должна сначала пройти к верхнему боковому отверстию. Это создает вдвое больший поток воды для бытового потребления через боковой рукав, а не через нижний боковой порт. Для наиболее быстрого восстановления установите небольшой циркуляционный насос на бытовой стороне, который управляется накладным термостатом или терморегулирующим диском, расположенным на нижней линии на бытовой стороне.Подключения к внутренней стороне должны быть подключены к портам слива и сброса давления. Нельзя использовать пистолет, если порт сброса давления находится наверху бака водонагревателя. Внутренняя сторона не будет термосифон должным образом и часто также будет иметь воздушные пробки.

Убедитесь, что дренаж и сброс давления находятся в рабочем состоянии, и удалите весь воздух из трубопроводов и бокового рычага, иначе это приведет к воздушной пробке.

Показанный чертеж плиты HX предназначен для установки подогревателя. Оставьте энергоснабжение включенным, чтобы поддерживать температуру воды.Поскольку вода используется, она будет нагреваться пластиной HX для получения неограниченного количества горячей воды. Вы также можете использовать пластину HX для полного обхода водонагревателя для работы по требованию.

Всегда используйте смесительный клапан во избежание образования горячей воды.

Пример использования 20-пластинчатого теплообменника для нагрева горячей воды

Ваш водонагреватель не будет работать всю зиму, пока вы наслаждаетесь практически бесконечным запасом бесплатной горячей воды! Это сэкономит вам 30-60 долларов в месяц в зависимости от того, какое у вас тепло и сколько горячей воды вы используете.

Ваш водонагреватель летом работает как обычно и всегда в качестве резервного.

Многие из наших клиентов говорят нам, что они не могут использовать всю горячую воду, которую производит наша система.

Ваш водонагреватель на дровах постоянно наполнен горячей водой.

Для нагрева воды для бытового потребления можно использовать уличную дровяную печь. По сути, у вас есть уличный водонагреватель на дровах.

Наш водонагреватель ракетной печи: 2.5 лет на

* Обновление * – С момента написания этой статьи мы разобрали, улучшили, реконструировали и построили эту ракетную печь. Взгляните сюда.

Летом 2009 года мы построили водонагреватель с ракетной печью, чтобы мы могли принимать горячий душ в Милквуде. Какая революция. И 2,5 года спустя наш душ с ракетным двигателем, на удивление, все еще пользуется успехом.

Поскольку мы получаем много вопросов (и комментариев от теплых, чистых посетителей фермы) об этой самодельной установке для горячей воды, я подумал, что сделаю небольшую оценку системы: как она работает и чему мы научились. такая простая и эффективная система для радостно нагретой воды.

Наша система водяного отопления Ракетная печь

Прежде всего, вам, вероятно, стоит взглянуть на оригинальный пост, посвященный созданию этой системы, Душ с реактивным двигателем. Это объясняет базовую настройку. Мне нравится думать, что я стал немного лучше объяснять вещи с тех пор, как написал этот пост, но это жизнь. Я оставлю его нетронутым.

Наш пост Rocket Stove Roundup касается того, почему, что и как из ракетных печей, и намекает на их славу, если вы не в курсе.

Подводя итог, наша ракетная система горячего водоснабжения имеет питающий цилиндр типа ракетной печи с J-образным питающим туннелем. Горячий воздух движется вверх через теплообменник и теплообменник, представляющий собой черный ящик, в котором вода нагревается. Это единственная хитрость в системе.

После того, как воздух (сейчас уже не такой горячий) проходит через теплообменник и выходит за его пределы, он поднимается по дымоходу, выходит наверх, и на этом все. Это очень простой способ нагреть очень приличное количество горячей воды с минимальными затратами энергии, топлива и занимаемой площади.

Я рассмотрю каждую часть системы и объясню, как она работает и хотим ли мы ее улучшить:

Кормовой ствол в действии вскоре после постройки

Ствол подачи в настоящее время – изношен, но исправен

Бочка подачи:

По-прежнему работает нормально, хотя можно и с перекладкой. Частично это связано с тем, что в первый год достаточно кровли, когда вода попала внутрь, а початок частично растворился. В остальном доволен дизайном и конструкцией.

Зольник:

Работает хорошо, мы ежедневно удаляем золу, когда эта система интенсивно используется. Зола удаляется через маленькую переднюю дверцу (огнеупорный кирпич с ручкой) шпателем и помещается в металлическое ведро. Оттуда он идет туда, где требуется зола на ферме. Простая задача, которую легко выполнить до того, как разожжется первый дневной пожар.

Тепловой стояк с вермикулитом, показанный при строительстве системы

Теплоподъемник:

Внутренняя изоляция стояка тепла (вермикулит) немного осела, и в верхней части стояка тепла есть 5-сантиметровая часть, которая теперь нагревается, что указывает нам на то, что она не так изолирована, как была.

В нашем контексте это не имеет большого значения, но если бы эта система была внутри вашего дома, было бы лучше не иметь горячей части в стояке тепла, о которой ваши дети могли бы обжечься. В остальном эта часть их системы прекрасна и изящна.

Водяная рубашка:

Небольшая ржавчина (железная), но в остальном работает отлично. Лучшие 20 баксов, которые мы когда-либо потратили на гаражную распродажу.

Резервуар для воды:

Работает хорошо, никаких проблем. Клапан сброса давления работает нормально (хотя эта система редко имеет шанс перегреться из-за энтузиазма по использованию горячей воды a.s.a.p.)

Завершенная система, около января 2009 г.

Система примерно июнь 2011 года. Хорошо изношена, только с небольшими корректировками, в основном на впускных и выпускных трубах.

Входы и выходы воды:

Мы немного изменили их, чтобы вода не могла проходить под таким острым углом из резервуара в рубашку и обратно. Мы также изолировали трубы резиной, чтобы максимально использовать тепловую энергию. В остальном все работает нормально.

Топливная эффективность:

Разумно.Или отлично, я не уверен – это единственный ракетный душ, который у нас есть! Количество палочек, необходимое для принятия по-настоящему горячего душа, зависит от температуры окружающей среды, но, как правило, в середине весны (дневная температура 18-25ºC) вы рассчитываете на 10-15 минут кормления ракеты. палочки для душа для первого горячего душа, затем 3-5 минут кормления для каждого горячего душа.

В середине лета это сокращается до 5-10 минут начального кормления из палочек для первого горячего душа и пары минут кормления из палочек после каждого горячего душа.

Палка для хранения! Иногда это переполнено. Сегодня это не так.

Марко и Дерек, мастера по коллекционированию палочек.

Хранилище топлива:

Мы узнали это довольно быстро. Это грустный, грустный и сырой день, когда нужно принять душ, а на много миль вокруг нет сухих палочек. Итак, мы построили хранилище для флешек! Это прямо рядом с ракетным душем. Куда бы еще вы это положили.

Выполнение «палочек» стало одной из повседневных забот, когда на ферме Милквуд полно людей.Каждый день назначенная хора наполняет отсек для палок. Это значит, что даже если завтра пойдет дождь, сухих палочек хватит.

Имея два уровня, вы можете (теоретически) отделить набор влажных палочек от сухих и надеяться, что влажные палочек высохнут к следующему разу душа.

Вид с ракеты на Милквуд. Если закат вас не завораживает, подумайте об этой груде щепок или об этом странном желтом шесте.

Расположение системы:

Как показано на изображении выше, размещение душевой системы с ракетной печью в любом месте с приятным видом – хорошая идея.В конце концов, вы будете сидеть там по 10-15 минут каждый день (при условии, что вы первый душ). Наш смотрит на запад, и во время запуска ракеты можно любоваться красивыми закатами. Рекомендуется горячий шоколад.

Вот и все. В целом, мы очень довольны тем, как работает эта система.

Вся система в июне 2011 года, с душевым блоком (переоборудованной станцией для промывки овец) за

Дважды в год во время проведения PDC на ферме более 30 человек работают на нашей ферме в течение 2 недель подряд, и все они используют эту систему исключительно для своих душей.Хотя я не уверен, что все предпочитают принимать душ каждый день, многие так и делают, и система выдерживает такую ​​нагрузку. Думаю, неплохая рекомендация.

Одна из вещей, которые мне до сих пор нравятся больше всего в этой системе, это: энергия, потребляемая для получения энергии, а также простота и честность транзакции.

Хотите принять горячий душ? Иди принеси палки. А потом потушить немного костра. Теперь можно принять горячий душ. Теперь вы можете очиститься.

Большое, большое спасибо всем мыслителям и мастерам, которые вместе создали ракетные печи и заставили нас на ферме Милквуд согреть и очистить эти 2.Прошло 5 лет.

Любые комментарии или предложения по улучшению вышеупомянутой системы, как всегда, приветствуются – продолжайте.

>> Оригинальный набор фотографий, на котором показан процесс строительства нашего душа с ракетным двигателем.

* Обновление * – С момента написания этой статьи мы разобрали, улучшили, реконструировали и построили эту ракетную печь. Взгляните сюда.

Похожие сообщения:

Используете дровяную печь для предварительного нагрева воды в бойлере?

Я уверен, что эта тема уже обсуждалась, но я не могу точно определить, о чем я думал.

Во-первых, я совершенно новый дровокол, поэтому, пожалуйста, извините за мою неопытность, и я также не сантехник, так что простите мою близорукость в этом отношении.

Моя вставка находится на первом этаже прямо над моим котлом в подвале. У меня есть отопление на плинтусе, а в моей системе нет резервуара для хранения горячей воды.

Вот моя последняя мысль. Придется присмотреться, но я думаю, что за моей вставкой может быть немного места. Может, на 6 дюймов, а может, и меньше.
Мне было интересно, есть ли способ проложить трубу, медную трубу, нержавеющую сталь и т. Д.за моей печкой, а затем направить его прямо в подвал через существующий кирпичный пол к котлу. Я видел устройства, которые устанавливаются внутри печи и для которых требуется сверление отверстий в печи, и это меня совершенно не привлекает.

Я думал, что такая система поможет мне доставлять тепло в большее количество частей моего дома. Очевидно, предварительно нагревая горячую воду до того, как она попадет в бойлер.
Мне удалось выяснить, как перемещать горячий воздух по дому через вставку, но мой план этажа далек от идеала.Я использую множество вентиляторов в дверных проемах и тому подобное, и это работает хорошо, но могло бы быть лучше. Мне удалось сократить мои счета за топочный мазут на 1 / 4–1 / 3, но я хочу сделать больше и подумал, что это может быть одним из способов добиться этого.

Меня не так беспокоит использование ГВС, как нас с женой, поэтому мы не тратим большие счета за топливо в теплую погоду. Вы можете получить тепло от задней части плиты, когда вы откачиваете поток, хотя его будет немного. Местом для отвода тепла будет верхняя часть плиты, что, вероятно, не будет практичным и не будет много тепла, если вы не сделаете необычный теплообменник.Рэнди

Я знаю, что придется разобраться с некоторыми проблемами, такими как перегрев воды, необходимость в отсечных и предохранительных клапанах и все такое, но что еще?

Это вообще возможно или мне снится? Если это всего лишь несбыточная мечта, пожалуйста, пристрелите меня, чтобы я мог перейти к другим мыслям.

Заранее спасибо.

Водяные плиты – InterNACHI®

от Ника Громицко, CMI®

Водяные печи, также известные как уличные дровяные печи и уличные дровяные котлы (OWB), представляют собой отдельно стоящие отопительные приборы, используемые для обогрева домов и горячего водоснабжения, гидромассажных ванн, бассейнов и теплиц. .Расположенные за пределами оболочки здания, они обычно состоят из резервуара для воды и топки, которые вместе выглядят как небольшой сарай для инструментов с дымовой трубой. Воздух нагревается в топке и пропускается по каналам в резервуаре с водой, которая нагревается и закачивается под землей по изолированным трубам в дом. Термостат, контролирующий температуру воды в резервуаре, регулирует тягу печи.

Домовладельцы увидят преимущества для безопасности и здоровья в установке водяной плиты; при перемещении системы отопления наружу вероятность возгорания в доме снижается, и жители не подвергаются воздействию дыма из камина или потенциально смертельного угарного газа из котла.Мебель тоже будет лучше пахнуть, а внутри дома освободится более ценное пространство. В качестве дополнительного бонуса в водяные печи обычно можно подавать большие куски дров, чем можно сжечь в обычном камине или дровяной печи, что сокращает время, необходимое для подготовки дров.

Однако водяные печи не лишены недостатка, присущего древесному топливу для отопления; древесный дым опасен, потому что он содержит смесь не менее 100 различных газов и мелких твердых частиц. Почти все загрязнители, против которых предостерегает EPA, включая озон, окись углерода, оксиды азота, твердые частицы и двуокись серы, являются компонентами древесного дыма. Этот дым может легко пробираться через закрытые двери и окна в дома соседей. Были даже сообщения о срабатывании дымовых извещателей в помещениях из-за дыма от водяных печей, отчасти потому, что они выпускают дым на небольшой высоте по сравнению с типичной дымовой трубой дома, поэтому он с трудом рассеивается. По этим причинам водяные плиты следует использовать только в сельской местности, вдали от соседних жилых домов. Домовладельцы, у которых есть вопросы о качестве воздуха, должны проконсультироваться с инспектором InterNACHI, сертифицированным IAC2.

Что еще хуже, водяные плиты по своей конструкции являются ужасными загрязнителями, что делает их еще более опасными для здоровья населения. Они поощряют медленный, прохладный огонь, в отличие от дровяной печи или даже традиционного камина. Это увеличивает количество тепла, передаваемого воде, но также сводит к минимуму эффективность горения. Это «гашение» огня, будучи эффективным методом нагрева воды, производит дополнительные вредные химические вещества и дым, который испытывает недостаток кислорода и имеет низкую температуру из-за неполного сгорания. Водяные печи, в отличие от многих домашних дровяных печей, редко оборудуются огнеупорными туннелями, в которых может происходить высокотемпературное вторичное горение. И, по данным Департамента охраны окружающей среды штата Вермонт, водяные плиты часто ложно рекламируются как эффективные обогреватели. Фактически, они редко имеют тепловой КПД более 50%, в то время как дровяные печи обычно находятся в диапазоне от 63% до 72%, а это означает, что для выработки полезного тепла требуется дополнительная древесина.

В результате многие юрисдикции запретили или ограничили использование уличных дровяных печей.Например, Департамент здравоохранения штата Висконсин предлагает следующие рекомендации для OWB:

1. Убедитесь, что OWB установлены там, где они не создают опасности для здоровья из-за загрязнения воздуха. Местные чиновники должны внимательно рассмотреть влияние, которое изменения в землепользовании могут оказать на место установки OWB. Это особенно важно, когда земли из сельскохозяйственных зон превращаются в жилые. Это часто приводит к тому, что дома строятся слишком близко к OWB.
2. Ограничьте то, что можно сжигать в OWB, чистыми сухими дровами.
3. Разместите OWB на расстоянии не менее 300–500 футов от ближайшего здания, которое не находится на том же участке, что и блок.
4. Требовать, чтобы дымоходы OWB имели высоту 15 футов или, по крайней мере, такую ​​же высоту, как крыши близлежащих зданий.
5. Требовать ежегодного разрешения местных пожарных служб на проведение работ по пожарной безопасности.

Из-за их размещения и вентиляции вне дома, а также их способности принимать топливо больше, чем обычно используется для внутреннего камина, водяные печи обычно используются для незаконного сжигания предметов, кроме натурального дерева.Сообщается, что безответственные домовладельцы сжигают OSB, обработанную под давлением древесину, мусор и различные другие токсичные материалы в своих водяных печах, подвергая целые кварталы воздействию раздражителей и канцерогенов.

Таким образом, водяные плиты обладают некоторыми преимуществами по сравнению с вариантами отопления помещений, но они представляют собой угрозу для здоровья населения, если они не устанавливаются и не эксплуатируются надлежащим образом.

Дровяные камины и печи с водонагревательной способностью

Почему вы выбрали бы камин центрального отопления?

По теплоте и комфорту ничто не сравнится с настоящим дровами.Однако тепло от камина в гостиной может иногда вызывать отключение термостатического центрального отопления или теплых полов, в результате чего остальная часть дома становится холодной.

Кроме того, часть тепла от дров уходит в дымоход. В такой ситуации отличным решением будет огонь центрального отопления. С помощью камина центрального отопления вы подключаете дровяной камин или печь к существующей системе центрального отопления. Таким образом, тепло от огня эффективно используется для отопления всего дома, а также для нагрева воды.

Пожар центрального отопления имеет много преимуществ. Вы экономите энергию и деньги, эффективно расходуете топливо и в то же время делаете свой дом уютным. Установка камина центрального отопления зависит от вашего личного вкуса и требований вашего дома. Это можно сделать несколькими способами.

Как работает пожар в центральном отоплении?

Как будет работать огонь центрального отопления, зависит от того, как он установлен, и от структуры существующего отопления. По сути, есть три способа установить огонь центрального отопления.

Пожарное отопление в сочетании с котлом центрального отопления

Есть два способа совместить камин центрального отопления с котлом центрального отопления.

• Что делать, если вы не хотите вносить слишком радикальные изменения, но хотите насладиться комфортным теплом дровяного камина? С помощью простой насосной системы тепло от вашего огня или печи также используется для системы центрального отопления вашего дома.
• Устанавливая буферный бак, вы нагреваете как центральное отопление, так и горячее водоснабжение, одновременно обеспечивая эффективное использование тепла, выделяемого огнем или печью.

Полностью безгазовый с камином центрального отопления

Третья возможность – это огонь центрального отопления в сочетании с солнечной энергией. Вы хотите отремонтировать свой дом и сделать его максимально энергоэффективным? Или вы думаете о строительстве нового энергоэффективного дома? Камин центрального отопления позволяет отапливать весь дом без газа, а также обеспечить горячую воду. В этой установке вы объединяете использование солнечных батарей и теплового насоса с камином центрального отопления.Большой буферный резервуар гарантирует, что у вас всегда будет достаточно горячей воды – как для отопления, так и для горячего водоснабжения (например, в душе). Если вы сжигаете древесину, которую собираете на месте, то с этой системой вы полностью автономны.

Проекты костров центрального отопления

Пожары центрального отопления есть как для больших, так и для маленьких домов и площадей любых размеров. Независимо от того, хотите ли вы обычный огонь, классический или настоящий, привлекающий внимание, для каждого интерьера найдется подходящий камин.

Камин для центрального отопления может быть встроенным или отдельно стоящим: встроенный камин может быть установлен во время ремонта существующей собственности или в новом доме. Вы также можете выбрать один из различных типов обзора огня: только спереди или с двух сторон, например, если огонь размещен в углу комнаты.

Еще один прекрасный вариант – костер с видом на туннель. Эту модель можно разместить между двумя комнатами, что позволит вам наслаждаться атмосферой и теплом с обеих сторон. Компактное решение предлагает камин центрального отопления с «водяной рубашкой» в качестве окружения, в котором резервуар для воды расположен вокруг камина.

Установка и обслуживание системы пожаротушения центрального отопления

Прежде чем принять решение, получите надлежащую информацию о необходимой мощности для вашего костра и о возможности установить огонь центрального отопления в вашей собственности. Также рекомендуется иметь уполномоченного слесаря ​​для установки камина центрального отопления. Таким образом, вы можете быть уверены, что установка произведена правильно, вы предотвратите проблемы на более поздних этапах и будете уверены в правильной емкости.

Как и в случае с газовыми и обычными дровами, важно регулярно обслуживать огонь центрального отопления.Вы можете регулярно удалять золу из воздуховода. Кроме того, дымоход необходимо прочистить с частотой, зависящей от того, как часто горит огонь, и от типа древесины, которую вы используете.

Что еще следует учитывать при покупке камина для центрального отопления?

Топливо, конечно же, необходимо для сжигания огня центрального отопления. В современных дровяных каминах и печах используется много видов древесины, обеспечивающих очень эффективное сгорание. Главное, чтобы древесина была хорошо просушена и хранилась в сухом месте.Поэтому важно и хорошее место для хранения дров.

Если вас беспокоит отсутствие горячей воды, когда огонь не горит, не волнуйтесь. Во всех случаях система продолжает работать, а ваш котел центрального отопления или солнечный котел будут служить в качестве резервного.

Дополнительная информация? Ознакомьтесь с нашим широким ассортиментом продуктов для каминов центрального отопления или запросите брошюру.

НАГРЕВАТЕЛЬ СОЛНЕЧНОЙ ВОДЫ HYBRID – STOVES & MORE LLC

Описание

Экономьте деньги, используя возобновляемые источники энергии с помощью солнечного водонагревателя

Солнечный водонагреватель американского производства предназначен для использования с широким спектром конфигураций солнечных и многотопливных систем.Конструкция из толстой стали в сочетании с цементной футеровкой Hydrastone обеспечивает долгий срок службы. Изоляция из пенополиуретана премиум-класса, не содержащая ХФУ, обеспечивает высокий уровень эффективности и обеспечивает очень низкие тепловые потери, гарантируя, что энергия, захваченная от любого источника тепла, останется в вашей системе. Доступные конфигурации моделей включают змеевики теплообменника из меди с одним или двумя ребрами, смонтированные на изолирующих фланцах с двойным уплотнительным кольцом, чтобы обеспечить максимальную скорость теплопередачи, сохраняя целостность резервуара и защищая от электролиза.

Этот бак может обеспечить ваш дом горячей водой от солнечного водонагревателя из трех источников:

1. Через вашу дровяную печь – когда ваша печь отапливает дом, она также будет производить горячую воду, которая будет поступать в солнечный водонагреватель по принципу теплового соглашения. Никакого насоса или электричества не требуется. Посмотрите наши дровяные печи: https://stovesandmore.com/product-category/wood-cook-stoves/
2. Электропитание от сети – в межсезонье, когда ваша печь не работает постоянно, чтобы обеспечить вас горячей водой, теплообменник (элементы) солнечного гибрида нагревает воду и сохраняет ее горячей.В этом качестве он работает так же, как и любой другой электрический водонагреватель.
3. Через солнечные коллекторы – солнечный водонагреватель также может быть подключен к вашим солнечным водонагревателям. При наличии встроенного насоса нагретая солнцем горячая вода будет накапливаться в баке. Вода будет непрерывно поступать в коллекторы.

У вас есть возможность включить автоматический выключатель бака с опциями 1 и 3, если вы хотите, чтобы солнечный водонагреватель поддерживал горячую воду, уже приготовленную.Но если вы будете использовать горячую воду, то выключатель можно отключить, и электросеть не будет использоваться.

Солнечный водонагреватель – сверхмощная конструкция

• Цементная футеровка Hydrastone обеспечивает длительный срок службы резервуара
• Пластиковая оболочка не ржавеет, не царапается и не вмятина, исключает повреждения и не требует обслуживания

Высокая эффективность

• Самые низкие в отрасли потери тепла в режиме ожидания сокращают ваши эксплуатационные расходы

Съемный теплообменник

• Съемный на месте полностью медный теплообменник установлен на фланце с двойным уплотнительным кольцом, изолируя теплообменник и устраняя риск электролиза, обеспечивая при этом максимальный выход горячей воды

Без расходуемого анодного стержня

• Снижает эксплуатационные расходы за счет исключения затрат на периодический осмотр и замену, связанных с обслуживанием анодного стержня

Информация о гарантии

• 7-летняя ограниченная гарантия на бак

КАК ЭТО РАБОТАЕТ

РАЗМЕР	ВЕС	РАЗМЕРЫ	ЦЕНА
30 галлонов на заказ	фунтов.	дюйма круглый x дюйм высокий	$ 1274
30 галлонов на заказ	фунтов.	с элементом	$ 1424
40 галлонов на заказ	фунта.	дюйма круглый x дюйм высокий	$ 1274
40 галлонов на заказ	фунта.	с элементом	$ 1424

Низкий мальчик 40 галлонов на заказ	фунтов.	дюйма круглый x дюйм высокий	$ 1399
Низкий мальчик 40 галлонов на заказ	фунтов	с элементом	$ 1549
65 галлонов	299 фунтов.	Круглый 26 дюймов, высота 48 дюймов	$ 1399
80 галлонов	340 фунтов.	Круглый 26 дюймов, высота 56 дюймов	$ 1549
120 галлонов	410 фунтов.	28 дюймов круглый x 69 дюймов в высоту	$ 1699

ДОСТАВКА
Пожалуйста, свяжитесь с нами для получения информации о доставке и ценах. Нам нужна конкретная информация, прежде чем мы сможем выбрать самый недорогой способ доставить вам ваш новый резервуар.
Обратите внимание: наше местоположение не влияет на стоимость доставки. Ваш танк будет доставлен вам напрямую от производителя .

ЗАКАЗ

На изготовление и отгрузку может уйти до 2 недель.Мы с радостью примем ваш личный чек.

НАЛОГ
Жители Западной Вирджинии, пожалуйста, добавьте налог с продаж в размере 6%.

Дизельный нагреватель и змеевик для горячей воды для кухонных плит

Дизельный обогреватель и змеевик для кухонной плиты

Можно добавить змеевик с горячей водой, чтобы также нагревать воду от вашего дизельного обогревателя или плиты Dickinson. Вы можете заказать свой обогреватель / плиту с уже установленным в плите, или вы можете установить змеевик позже самостоятельно.Змеевики с горячей водой изготовлены из трубок из нержавеющей стали с внешним диаметром 5/8 дюйма и доступны в виде змеевика на 1 виток для всех моделей печей для нагрева прибл. 5-10 галлонов воды. Змеевики с горячей водой
также доступны в 2-х витых змеевиках для всех моделей, кроме Бристоля, Аляски и Ньюпорта, для нагрева прибл. 15-20 галлонов воды. Чтобы подать горячую воду к плите, следует использовать медные трубки диаметром ½ дюйма с прилагаемыми компрессионными фитингами.

Дизельный обогреватель и змеевик для горячей воды для кухонной плиты

• # 06-000 – Однооборотная катушка нагревателя Ньюпорта / Аляски – 85 $.55
• # 06-016 – Однооборотная катушка антарктического обогревателя- $ 85,55
• # 06-015 – Однооборотная катушка Лофотенского нагревателя- $ 85,55
• # 06-001 – Бристольская плита с однооборотной катушкой – $ 85,55
• # 06-010 – Adriatic / Pacific / Bering Stove One Turn Coil – $ 85,55
• # 06-011 – Однооборотная катушка Atlantic Cookstove – 85 долларов США.55
• # 06-012 – Однооборотная катушка Beaufort Cookstove – $ 95,47
• # 06-026 – Двухвитковая катушка антарктического обогревателя- $ 108,66
• # 06-025 – Двухоборотная катушка подогревателя лофотенов – $ 108,66
• # 06-020 – Адриатика / Тихий океан / Беринговая печь с двухоборотным змеевиком – $ 108,66
• # 06-021 – Двухоборотная катушка для кухонной плиты Atlantic – 108 $.66
• # 06-022 – Двухоборотная спиральная плита Бофорта – $ 132,71

.
