Пластиковые трубы для отопления: какие бывают и как используются

Содержание статьи:
Пластиковые трубы для отопления: металлопластик
Системы отопления из полипропиленовых труб

Многие наши соотечественники знакомы с современными трубопроводами не понаслышке. Но мало кто знает, что они имеют разное предназначение – отдельно существуют трубы для холодного водоснабжения, отдельно для горячего и отдельно производятся пластиковые трубы для отопления. О последних мы и поговорим в данной статье, в которой вместе с сайтом stroisovety.org рассмотрим их разновидности и особенности эксплуатации.

Существует две принципиально разные пластиковые трубопроводные системы, которые можно использовать для монтажа отопления – это металлопластиковые и полипропиленовые трубы. Какие трубы лучше для отопления? А вот с этим мы и будем разбираться дальше.

Как выбрать трубы для систем отопления

Пластиковые трубы для отопления: металлопластик

Чтобы понять, насколько хороши трубы из металлопластика для отопительных систем, необходимо разобраться не только с их особенностями, но и принципами монтажа.

Начнем с особенностей – их немного. В принципе, как и все пластиковые трубы для отопления, они имеют композитное строение – пластик внутри, пластик снаружи и в середине алюминиевая прослойка, позволяющая трубам выдерживать высокие температуры и большое давление. В этом отношении пластик практически ничем не отличается от полипропилена.

Основное отличие металлопластика для отопления заключается в принципе соединения этих труб – резьбовые или обжимные фитинги, уплотняемые посредством резинок, далеко не лучшее решение для отопительных систем. Все дело в самой резине и высоких температурах, которые, как правило, негативно сказываются на состоянии уплотнительных прокладок – при нагревании резина со временем пересыхает и трескается. Кроме того, постоянные циклы смены температур довершают свое грязное дело, и уже в течение 2-3 лет такие соединения дают течь.

Итак, делаем соответствующие выводы на счет, какие трубы для отопления выбрать. Металлопластиковые системы трубопроводов, в принципе, пригодны для отопления, но с единственным исключением – они противопоказаны для скрытого монтажа. Для поддержания их в нормальном состоянии с периодичностью в несколько лет необходимо поджимать фитинги и при необходимости менять уплотнительные прокладки.

Трубы из металлопластика для отопления фото

Системы отопления из полипропиленовых труб

На сегодняшний день трубы из полипропилена для отопления используют широко, и на то есть масса причин:

1. Во-первых, это доступная стоимость. По сравнению с медью их можно назвать дешевыми.
2. Во-вторых, это отсутствие ненадежных соединений. Все стыки отдельных частей полипропиленового трубопровода соединяются методом горячей пайки, что полностью исключает или сводит к минимуму использование разъемных соединений, для герметизации которых применяется резина или паронит. Такое соединение можно прировнять к сварному шву – его качество полностью зависит от умений мастера.
3. В-третьих, это гарантия завода производителя, которая достигает 40 лет.

Именно эти факторы и обуславливают широкое применение полипропиленовых труб в системах отопления, для которых они предназначены самым лучшим образом.

Трубы из полипропилена для отопления фото

На сегодняшний день существует несколько разновидностей полипропиленовой трубы:

• это PN16 и PN25, которые в системах отопления не применяются в связи с их неспособностью выдерживать на протяжении долгого времени высокие температуры, а также наличия у них большого коэффициента температурного расширения;
• и так называемая композитная труба, которая успешно показала себя в работе при больших давлениях и высоких температурах.

Какие трубы для отопления выбрать

Что такое композитная труба? В принципе, это та же самая металлопластиковая труба, только для ее изготовления применяют полипропилен – по-другому ее еще называют стабилизированной трубой.

Почему стабилизированной? Все просто, в отличие от полипропиленовой трубы, в которой отсутствует металл, она ведет себя стабильно при высоком давлении и высокой температуре – материал практически лишен коэффициента температурной деформации и отлично выносит высокое давление.

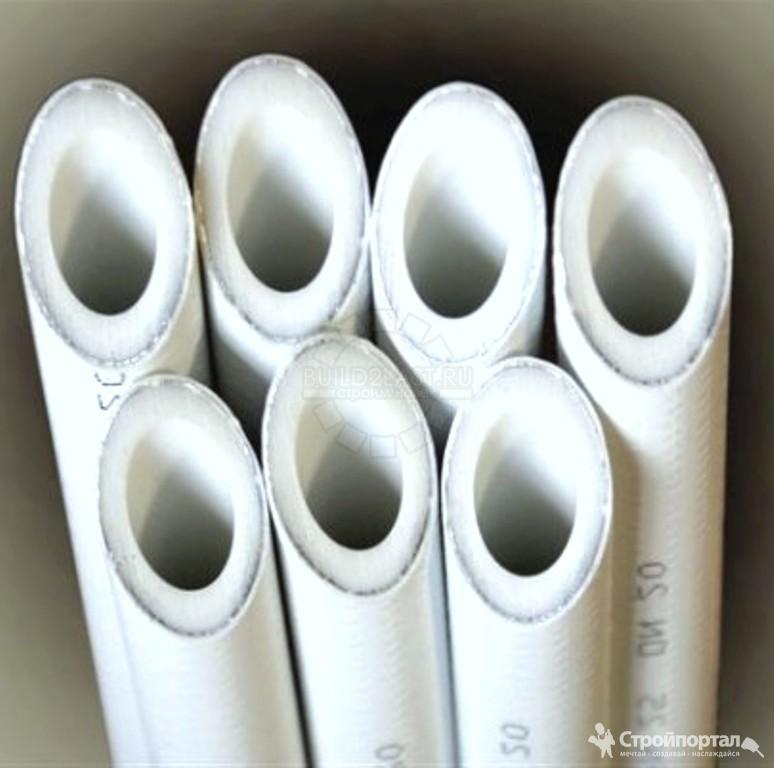

Композитная труба для отопления фото

В зависимости от используемого для стабилизации материала и типа ее выполнения, полипропиленовые трубы для отопления могут быть трех видов – с наружной стабилизирующей прослойкой (металл посажен близко к наружному диаметру трубы) и с глубокой стабилизацией, которая может осуществляться либо за счет прослойки металла, либо посредством стекловолокна. Если разбираться в разнице между ними, то здесь можно выделить несколько основополагающих факторов:

1. Во-первых, полипропиленовая труба со стабилизацией по наружному диаметру в процессе работы нуждается в зачистке – при помощи специального ручного станка металл необходимо удалять, так как в процессе спайки он участия не принимает и является своеобразным элементом ненадежности. Ярким представителем такой трубопроводной системы является компания «Экопласт», технология которой имеет некоторые недостатки. К примеру, эта труба со временем расслаивается и вздувается, что приводит к ее порывам.
2. Во-вторых, этих недостатков полностью лишены полипропиленовые трубы для систем отопления, имеющие стабилизирующую прослойку, установленную ближе к внутреннему диаметру трубы. Зачищать перед спайкой ее не нужно, в процессе эксплуатации она не расслаивается, не вздувается и, кроме того, такая труба обладает гораздо меньшим коэффициентом температурного расширения. Ярким представителем такой продукции является труба фирмы ASG.

Система отопления из полипропиленовых труб фото

Необходимо уделить внимание и используемому для стабилизации материалу – как правило, это либо алюминий, либо стекловолокно. И тот и другой материал с возложенными обязанностями справляется на все 100%. Существенная разница между этими трубами наблюдается в их стоимости, на которую оказывает влияние дороговизна цветных металлов.

Ну и в заключение темы нужно осветить один немаловажный аспект, касающийся практического применения пластика в отопительных системах. В качестве недостатков этих труб можно выделить достаточно большой коэффициент теплопотерь, а также хотя и низкую, но все же присутствующую температурную деформацию, которая может натворить много бед при скрытом монтаже.

Как правило, пластиковые трубы для отопления помещаются в мерилоновый чехол, который при скрытом монтаже не только гасит температурное расширение этих труб, но и является хорошим изоляционным материалом, позволяющим снизить потери тепла при его транспортировке к отопительным приборам.

Автор статьи Александр Куликов

как правильно выбрать подходящее изделие?

Благодаря тому, что прогресс не стоит на месте, с каждым днём появляются всё новые технологии и материалы, используемые в отопительных системах. Всё чаще централизованное отопление заменяется автономными котлами, благодаря чему снизилась предельная температура теплоносителя в трубопроводе до 90° С. Такое уменьшение температурных показателей позволило использовать в разводке отопительного контура пластиковые трубы.

Изделия, изготовленные из пластика, отличаются от своих металлических аналогов высокой коррозионной устойчивостью и низкой теплопроводностью. В них не происходит отложение минеральных примесей и не образуется ржавчина. Также в процессе циркуляции теплоносителя он лучше сохраняет свою температуру.

Отдав предпочтение трубопроводу из пластика в первую очередь нужно учитывать рабочие характеристики создаваемой тепловой системы или ремонтируемого отопления. Температурные показатели циркулирующей по трубам жидкости не должны быть больше 95° C. В свою очередь, батареи не должны прогреваться свыше 60 °C. Также чтобы выбор пластиковых труб был правильным нужно учитывать особенности условий, в которых будет работать отопление. Но давайте обо всём по порядку.

Основные критерии выбора пластиковых изделий

Прежде чем остановить свой выбор на той или иной трубе для отопления, изготовленной из пластика, нужно разобраться, какие качества будущего трубопровода являются самыми важными. Это, в первую очередь, зависит от отопительной системы, которая используется в доме, а именно, от следующих её параметров:

• тип отопительной системы – с принудительной или естественной циркуляцией теплоносителя;
• способ проведения монтажа – внутри стены и пола или снаружи;
• параметры среднего и максимального давления в отопительной системе;
• показатели средней и максимальной температуры теплоносителя.

Только манипулируя этими данными, можно правильно выбрать оптимальный вариант пластиковых изделий для отопления, устраивающий домовладельца, как по цене, так и по качеству.

Основные виды труб из пластика для отопления

Несмотря на всё разнообразие пластиковых изделий, на сегодняшний день на прилавках магазинов представлен следующий ассортимент труб для отопления:

• трубы из полиэтилена;
• изделия из поливинилхлорида;
• полипропиленовые трубы;
• продукция из металлопластика.

Обширный ассортимент и большая популярность труб из пластика для отопления, объясняется целым рядом их преимуществ, некоторые из которых будут рассмотрены более подробно.

Трубы из полипропилена – ограничения

Полипропиленовая труба – недорогое изделие для обустройства отопительной системы в частном доме. Помимо своей бюджетной стоимости она обладает целым рядом других преимуществ перед конкурентами:

• Незначительный вес изделия – установка полипропиленовых труб в системе отопления не нагружает стены дома.
• Идеально ровная внутренняя поверхность трубопровода, благодаря которой на стенках не осаживаются известковые примеси. Плюс ко всему пластик не ржавеет и обладает длительным эксплуатационным ресурсом.
• Длительный срок службы – изделия из полипропилена без изменения своих первоначальных характеристик прослужат более 20 лет.
• Высокая устойчивость к низким температурным показателям – при простое отопительной системы, трубы из полипропилена не размораживаются. Благодаря этой особенности такие изделия используются в загородных постройках, где отопительная система работает не регулярно.
• Эстетическая составляющая – полипропилен обладает достаточно привлекательным внешним видом и не нуждается в периодической покраске, так как не изменяет свой основной цвет в процессе эксплуатации.

К сожалению, нет ничего идеального, это коснулось и полипропилена, который обладает определёнными недостатками:

• Стоимость паяльника для сварки пластикового водопровода достаточно высокая. Хотя можно взять оборудование в аренду.
• Полипропиленовые изделия не гнуться и поэтому, чтобы выполнить поворот приходится устанавливать фитинги, которые усложняют монтажный процесс. Плюс ко всему это очень неудобно при создании отопительной системы, которая имеет сложную конфигурацию. Хотя, стоимость комплектующих, в том числе и фитингов для полипропиленовых труб доступна каждому.
• Низкий уровень ремонтопригодности – в случае поломки любого конкретно взятого участка трубопровода придётся выполнять замену всей конструкции между двух соединительных элементов. Низкие показатели жёсткости материла – труба, закреплённая на стене, при циркуляции по ней горячего теплоносителя может прогибаться на участках между соседними креплениями.
• Низкая термическая устойчивость – это один из самых важных параметров для любой отопительной системы. Полипропилен начинает быстро разрушаться под воздействием высокой температуры теплоносителя.

Полипропиленовые трубы имеют низкую рабочую температуру — не более 70° C, что намного меньше, чем у современных отопительных котлов, которые прогреваются до 90° C.

Сшитый полиэтилен – разновидность пластика

Технология производства таких пластиковых труб подразумевает сшивку полиэтилена способом молекулярной связи. Если рассматривать достоинства такого материала, то в первую очередь хочется выделить следующие характеристики:

• полиэтилен обладает достаточно высокой плотностью;
• высокие параметры термической устойчивости – рабочие показатели полиэтилена составляют 90° C;
• память материала — если такая труба была изогнута под температурой, то после остывания материала он сохраняет свою форму;
• длительный эксплуатационный ресурс, который составляет 50 лет;
• незначительный вес, благодаря которому не создаётся дополнительная нагрузка на стены и облегчается монтажный процесс;
• простота и удобство в процессе установки – собирая отопление можно использовать соединительные элементы, как резьбового типа, так и фитинги;
• устойчивость к отложениям — на внутренних стенках труб не осаживается известковый налёт на протяжении всего срока служба.

Пластиковые трубы из сшитого полиэтилена могут монтироваться как снаружи, так и внутри стен, так как не обладают высоким линейным расширением.

Металлопластиковое изделие

В последнее время металлопластиковые трубы набирают всё большую популярность в отопительных системах разных конфигураций. Такие изделия вобрали в себя все положительные качества металлических и пластиковых аналогов. Этого достигли благодаря многослойности трубы. Внутренняя стенка изделия изготавливается из гладкого полимера, на котором не осаживаются примеси содержащиеся в воде.

В качестве внутреннего слоя используется тонкая и очень пластичная алюминиевая фольга. Защитная внешняя оболочка изготовлена из пластика, который качественно противостоит внешним факторам. Все слои соединены между собой посредством особого клеевого состава с высокими адгезионными характеристиками. За счёт клеящего состава достигается высокая прочность и пластичность готового изделия. При этом металлопластиковая труба обладает следующими достоинствами перед аналогами:

• идеально ровная и гадкая внутренняя поверхность пластиковой трубы;
• внешняя привлекательность – пластиковый внешний шар трубы не требует дополнительной покраски и не меняет своих показателей под воздействием солнечных лучей;
• простота проведения монтажных работ – для сборки отопительной системы используются обжимы и фитинги;
• длительный эксплуатационный ресурс – правильно собранная разводка отопления проработает 50 лет;
• экономичность раскроя материала – металлопластиковые изделия продаются в бухтах и поэтому всегда можно отрезать кусок нужной длины;
• металлопластиковые трубы не обладают статичностью – материал не является проводником и не пропускает блуждающие токи;
• простота проведения ремонтных работ – всё, что нужно разобрать обжимы и заменить повреждённый отрезок трубопровода;
• материал не подвержен линейному расширению – трубы из металлопластика могут вмуровываться внутрь стен.

Естественно, такой материал обладает некоторыми недостатками, хоть их не так уж и много. Даже учитывая бюджетную стоимость самой трубы, домовладельцу придётся изрядно потратиться на покупку дорогостоящих фитингов. Плюс ко всему такие переходники имеют слегка зауженный диаметр, из-за которого снижается проходимость теплоносителя в отопительной системе. Металлопластиковая труба не выдерживает замерзания и поэтому не может устанавливаться в загородных постройках, где отопление используется не регулярно.

Советы профессионалов по выбору труб отопления

Особенностью большинства пластиковых изделий считается их способность расширяться и деформироваться под воздействием горячего теплоносителя в отопительной системе. Из практики было подмечено, что некоторые трубы из пластика настолько расширялись под воздействием температуры, что выталкивали штукатурку, будучи замурованными в стене. Поэтому ещё на стадии проектирования системы отопления нужно учитывать все факторы и способы размещения трубопровода.

Большинство специалистов советуют замуровывать в стены или в пол армированные пластиковые трубы, такие как изделия из металлопластика. В свою очередь, другие аналоги лучше прокладывать по наружной части стены. Также рекомендовано при установке металлопластиковых изделий, чтобы ко всем фитингам и переходникам был обеспечен свободный доступ, так как в процессе эксплуатации возникает необходимость подтягивать гайки, чтобы не сочился теплоноситель.

Ознакомившись с характеристиками наиболее популярных пластиковых труб для системы отопления, можно определиться с их выбором. Главное, не нужно увлекаться экономией, ведь отопительная система предназначена для использования на протяжении достаточно длительного периода. А при её выходе из строя, помимо того, что в доме сразу станет холодно, придётся существенно потратиться на ремонт.

Для того чтобы грамотно рассчитать длину или вес пластиковой трубы можно воспользоваться калькулятором труб, который позволит найти необходимый параметр в короткие сроки.

Оцените статью: Поделитесь с друзьями!

технические характеристики, срок службы, монтаж системы из ПВХ и экопласта

Современное строительство не обходится без использования материалов, в состав которых входят пластмассы. И пластиковые трубы для отопления, технические характеристики которых в полной мере отвечают требованиям прочности и безопасности системы водоснабжения уже не исключение, а скорее закономерность.

Кроме водоснабжения, трубы из пластика широко используются для устройства канализации, отопления, систем вентиляции и кондиционирования, газоснабжения и прочих инженерных коммуникаций.

Достоинства и особенности использования изделий из пластика

По сравнению с металлическими, чугунными или керамическими коммуникациями, которые в прежние времена использовались для устройства систем водоснабжения, полимерные изделия, изготовленные из полиэтилена, поливинилхлорида, полипропилена и других полимерных составов,  имеют ряд существенных преимуществ, которые и привели к тому, что эти современные материалы стали востребованы на строительном рынке.

К числу самых важных положительных качеств можно отнести то, что пластиковые трубы отопления не подвержены коррозии, гниению. А это важнейший фактор долговечности, который определяется пятьюдесятью годами безупречной службы. Благодаря гладкой внутренней поверхности пластика, водопровод не зарастает различными отложениями солей и прочих нерастворимых осадочных веществ, в результате чего их пропускная способность всегда остается высокой.

Трубы для отопления пластиковые гасят шум от проходящей по ним воды. Они относятся к экологически чистым продуктам, поскольку не выделяют вредных токсических веществ, а то, что они не подвержены коррозии, означает, что вода в них не будет содержать железа и будет чистой и прозрачной.

Немаловажной причиной популярности пластиковых изделий является  их простой и легкий монтаж. Для сборки трубопровода не требуется помощь высококвалифицированного специалиста – сантехника. Достаточно приобрести нужные фитинги для соединения труб и паяльник, который можно взять в аренду или у знакомых.

Трубы для отопления ЭКОПЛАСТ, в отличие от металлических, имеют низкую теплопроводность, а это означает, что при остывании они дольше сохраняют тепло.

Небольшой удельный вес пластика положительно сказывается на  популярности изделий из этого материала. Несколько десятков метров трубы можно с легкостью привезти на легковой машине, чего нельзя сделать с металлическими трубами. Простой монтаж, легкость материала – все эти факторы, в конечном итоге, существенно влияют на стоимость прокладки отопительной системы или её ремонта.

Трубы пластиковые для отопления, по сравнению с металлическими, имеют низкую стоимость, что, естественно, самым положительным образом влияет на востребованность, особенно, рядовыми потребителями. Поскольку пластиковые трубы применяются не только для устройства водопровода, но  и для канализации, систем водоотлива, дренажа, отопления.

Металлопластиковые коммуникации

Разновидностью пластиковых изделий являются трубы, изготовленные с использованием комбинированного материала – пластика и алюминия. Структура этих труб состоит из слоя тонкого алюминия, называемого фольгой, склеенного с пластиковыми оболочками снаружи и внутри трубы.

При этом используется специальный клеящий состав, технология изготовления которого у каждого производителя своя и хранится под строгим секретом.

Трубы для отопления и водоснабжения из пластика с использованием алюминиевой фольги нашли широкое применение в частном строительстве. Кроме этого, их повсеместно стали использовать при замене старых водопроводных труб и труб отопления в городских квартирах, так как цена пластиковых труб неизмеримо меньше стальных.

Для изготовления металлопластиковой трубы используется высокопрочный полиэтилен марки РЕХ, который производится по особым технологиям.

Этот вид полиэтилена отличается:

• высокой устойчивостью к агрессивным химическим веществам;
• выдерживает давление 70 бар;
• не окисляется;
• гладкая поверхность способствует лучшему прохождению транспортируемых жидкостей;
• не способствует отложению на внутренней поверхности труб различных осадков и биологических отложений;
• выдерживает температуру до +95 градусов;
• долговечность этого материала исчисляется сроком в 50 лет.

Толщина алюминиевой фольги, расположенной между слоями полиэтилена, может доходить до 0,4мм. Функции алюминиевой фольги заключаются, прежде всего, в придании трубе прочности и жесткости.

Алюминий, имея коэффициент линейного расширения при нагревании значительно меньший, чем полиэтилен, тем самым сокращает общую величину теплового расширения всей трубы под воздействием высоких температур.

Изготовленная по специальной технологии алюминиевая фольга совмещает в себе пластичность и прочность, благодаря чему металлопластиковые трубы для отопления могут легко изгибаться, не теряя при этом своей прочности и герметичности в течение всего периода эксплуатации.

На прочность металлопластиковых труб оказывает влияние и качество клеящего состава, который соединяет между собой алюминиевую фольгу и слои полиэтилена. От клея зависит эластичность, герметичность и прочность всего изделия.

Характеристики труб из МП

Учитывая, что пластиковая труба для отопления транспортирует горячую воду, она должна отвечать следующим требованиям:

• Выдерживать максимальную температуру воды   +95 градусов;
• Если температура теплоносителя поддерживается в пределах +95 градусов, труба должна выдерживать рабочее давление, равное 10 бар;
• При температуре воды в трубе от 0 до +25 градусов, труба может выдерживать давление, равное 25 бар;
• Труба из металлопластика должна выдерживать кратковременное повышение теплоносителя до +130 градусов.

При соблюдении вышеперечисленных условий срок службы металлопластиковых труб — составляет не менее 50 лет.

 Полиэтиленовые изделия

Трубы из полиэтилена выпускаются с разными характеристиками, зависящими от способа изготовления. Существуют трубы низкой плотности, предназначенные для труб высокого давления, средней плотности и среднего давления, высокой плотности и низкого давления. Каждый вид труб имеет свою маркировку.

Положительные качества полиэтиленовых труб заключаются в их устойчивости к низким температурам, доходящим до -20 градусов.

Однако, при высоких температурах прочность полиэтилена снижается, что подразумевает их использование для холодного водоснабжения.

Полиэтиленовые трубы для отопления производятся из полиэтилена, имеющего обозначение РЕХ, что означает сшитый полиэтилен.

Сшивается полиэтилен на молекулярном уровне нескольким способами:

• силановым;
• пероксидным;
• радиационным.

При силановом способе в состав полиэтилена добавляются органические силаниды и получают материал маркируемый  РEX-b. При пероксидном – вводятся пероксиды, материал называется  PEX-a. Радиационный способ заключается в радиационном облучении полиэтиленовых труб и имеет маркировку REX-c.

В результате таких химических операций с полиэтиленом трубы отопления пластиковые приобретают повышенную термостойкость и прочность и могут использоваться для устройства горячего водоснабжения и отопления.

Кроме прочности и термостойкости трубы из полиэтилена РЕХ обладают такой уникальной способностью, как «самокомпенсация» температурного расширения.  Это означает, что при высоких температурах стенки труб утолщаются, тем самым компенсируя увеличение по длине.

Полипропиленовые и ПВХ коммуникации

Система отопления пластиковыми трубами из полипропилена основана на использовании полипропилена PPR, который также имеет хорошие характеристики в плане термоустойчивости  и прочности. Такие трубы имеют большую жесткость, поэтому при их монтаже требуется значительное количество фасонных деталей и фитингов, что приводит к некоторому удорожанию системы отопления.

Технические характеристики полипропилена уступают характеристикам изделий из других полимеров, поэтому для отопления он применяется крайне редко.

ПВХ трубы для отопления используются редко, по сравнению с металлопластиковыми, так как они имеют низкую термостойкость. Теплоноситель в таких коммуникациях не может иметь температуру выше +70 градусов.

Отопление из пластиковых труб – это оптимальный вариант устройства систем отопления в частном доме, обеспечивающий простой монтаж и долговечность.

Пластиковые трубы для водопровода: размеры, цены, выбор

Для устройства системы водоснабжения могут использоваться различные материалы. Сегодня достаточно популярны пластиковые трубы для водопровода, размеры и цены которых могут меняться в достаточно широком диапазоне. Бывает сложно сделать выбор в пользу конкретного изделия. Предлагаем познакомиться с особенностями арматуры из пластика, её стоимостью и рекомендуемой областью использования.

Трубы для водопровода могут иметь различные характеристики

Читайте в статье

Нормативно-технические документы

Трубы, используемые для устройства водопровода, должны отвечать определённым нормативным требованиям. ГОСТ 25151-82 устанавливает общие требования к системе водоснабжения. Гигиенические требования к питьевой воде и порядок прохождения контроля регламентируется ГОСТ 2874-82. Изделия из полиэтилена изготавливаются в соответствии с требованиями ГОСТ 18599-2001, из ПВХ− ГОСТ Р 51613-2000. Существуют и другие нормативно-технические документы, определяющие порядок устройства водопровода и предъявляющие определённые требования к выполнению монтажных работ. Параметры безнапорных устройств регламентируются строительными нормативами.

Водопровод должен отвечать нормативным требованиям

Основные характеристики

При выборе изделий для устройства водопровода следует ориентироваться на их характеристики. Параметры приобретаемых изделий зависят от места установки. Предлагаем познакомиться с характеристиками, которые следует обязательно учитывать при покупке материалов для водопровода.

Характеристики зависят от условий эксплуатации водопровода

Диаметры пластиковых труб для водопровода и другие габаритные размеры

В соответствии с нормативными требованиями для пластиковых труб установлено 34 типоразмера в диапазоне 10–1600 мм. Наибольшее распространение получили безнапорные изделия диаметром 50–110 мм, длиной до 8 м. Толщина стенки − обычно 3,2 мм. У напорных конструкций диаметр может составлять 63–315 мм.

К основным габаритным размерам пластиковых изделий для водопроводов относятся:

1. Внутренний диаметр.
2. Диаметр условного прохода.
3. Толщина стенки.
4. Длина.

При выборе поперечных размеров учитывается место установки. Для наружной системы выбирают изделия диаметром 32–100 мм. Для внутренней части можно приобрести материал с меньшим поперечным сечением. Для вертикальных стояков достаточно диаметра 32 мм, для горизонтальных отрезков можно приобрести пластиковые трубы для водопровода диаметром 16 либо 25 мм.

Размеры могут существенно отличаться

Весовые

Вес погонного метра зависит от характеристик используемого материала и линейных размеров самой трубы. В среднем погонный метр изделия диаметром 16 мм весит около 100 г, диаметром 25 мм – чуть больше 200 г.

Совет! Чтобы узнать ориентировочный вес в кг, следует найти объём (в м³) и полученное значение умножить на 950.

Всё зависит от размера

Прочностные

Для водопроводов, работающих под давлением, прочностные характеристики используемых пластиковых имеют принципиальное давление. Используемые изделия должны выдерживать давление, создаваемое внутри водопроводной системы, а также внешнее давление, создаваемое грунтом.

Внимание! У пластиковых труб с высокими прочностными характеристиками цена будет выше.

Водопровод рассчитан на определённое давление

Температурные

Максимальная рабочая температура определяется характеристиками материала, из которого изготовлен водопровод. Если у полиэтиленовых она всего +45°С, то у металлокерамики достигает +95°С.

Максимальная рабочая температура – важный показатель

Преимущества и недостатки

Пластиковые трубы для воды обладают рядом неоспоримых достоинств:

• продолжительный срок службы;
• низкий уровень шума;
• небольшой вес. Пластиковые трубы легче монтировать и проще транспортировать;
• отсутствие коррозионных процессов, характерных для стальных водопроводов;
• достаточные прочностные характеристики. Качественные изделия могут использоваться для устройства водопровода, работающего под достаточно высоким давлением;
• стойкость к воздействию ряда агрессивных веществ;
• отсутствие на внутренней поверхности отложений;
• низкая теплопроводность;
• экологическая безопасность. Пластиковые изделия не оказывают вредного воздействия на здоровье людей или окружающую среду;
• возможность формирования водопровода нужной конфигурации благодаря широкому ассортименту фурнитуры и фитингов

К недостаткам стоит отнести:

• сложность выполнения монтажных работ из-за необходимости использования специальных фитингов;
• ограничение по максимальной температуре, которое нельзя нарушать;
• различные требования к монтажу труб, изготовленных из разных материалов.

Пластиковый водопровод имеет множество преимуществ

Сферы применения

У пластиковых труб достаточно широкая область применения. Их используют не только для устройства водопровода, но и других систем. Предлагаем познакомиться с основной областью использования подобных изделий и их отличительными особенностями.

Пластиковые трубы представлены в большом ассортименте

Водопровод

Формируемая конструкция отличается продолжительным сроком службы. Для её изготовления могут использоваться различные материалы, в зависимости от назначения и места выполнения работ. Для бытовых целей приобретается преимущественно полиэтилен, полипропилен. На промышленных предприятиях коллективного пользования находят применение изделия из поливинилхлорида. Особенности перечисленных материалов и рекомендуемую область использования рассмотрим ниже.

Для устройства водопровода можно использовать полипропилен

Канализация

Для устройства канализационной системы могут использоваться трубы из ПП, ПВХ, ПЭ. Стандартизированные размеры делают возможным использование различных пластиковых труб для канализации. Размеры и цены подобных изделий тесно взаимосвязаны: чем больше поперечные размеры, тем выше пропускная способность и стоимость.

Выбор в пользу пластиковых труб делается из-за:

• устойчивости к агрессивной среде;
• оптимальных прочностных характеристик. Они способны сохранить свою целостность на метровой глубине;
• низкой шероховатости, снижающей вероятность образования засоров и осадка на внутренней поверхности;
• небольшого веса;
• доступности;
• простого монтажа.

Канализационные трубы должны иметь подходящий размер

Пластиковые трубы для отопления

Выбор в пользу пластикового контура для системы отопления делается из-за:

Прежде чем приобрести пластиковые трубы для отопления, следует определиться с оптимальным диаметром и типом системы. От этого будет зависеть пропускная способность системы и уровень теплопотерь. Если пропускная способность будет достаточной, можно будет отказаться от разветвлённой системы. При устройстве отопительного контура с принудительной циркуляцией выбираются пластиковые трубы с меньшими поперечными размерами: 8–10 мм. Для систем с естественной циркуляцией потребуются изделия с большим сечением.

У систем с принудительной циркуляции отопительный контур имеет меньшие поперечные размеры

Статья по теме:

Отопление в частном доме из полипропиленовых труб своими руками. Достоинства и недостатки полипропилена, обзор рынка и критерии выбора труб, основы конструирования системы отопления — читайте в нашей публикации.

Виды труб для водоснабжения

Для изготовления длинномерных изделий используются материалы с различными характеристиками. Предлагаем познакомиться с существующими видами труб для водоснабжения и их особенностями, чтобы было проще подобрать материал для своего водопровода.

Для водопровода могут использоваться различные материалы

Поливинилхлоридные ПВХ трубы для водопровода

Изделия из поливинилхлорида обладают достаточной прочностью и способны выдержать воздействие низкой температуры. Трубы ПВХ для воды имеют ряд неоспоримых преимуществ:

• не боятся внешних негативных факторов и химикатов;
• позволяют сформировать водопровод любой конфигурации за счёт доступности большого ассортимента фитингов;
• длительный срок службы;
• невысокая теплопроводность.

Благодаря формированию герметичного соединения возможно использование труб ПВХ для водопровода, устраиваемого на плавающем грунте.

Трубы ПВХ

Полипропиленовые трубы для водопровода

Изделия из полипропилена отличаются стойкостью к воздействию активных химических веществ. Они достаточно быстро монтируются. Монтажные работы могут быть выполнены своими руками. Экологичны. Имеют большой срок службы.

Высокая жёсткость полипропиленовых труб для водопровода вынуждает использовать много поворотных фитингов при монтаже системы. Под воздействием высокой температуры подвергаются значительной деформации. Чтобы избежать негативных последствий, предусматриваются термокомпенсаторы.

Производители предлагают изделия трёх видов:

• PN 10 − для устройства системы холодного водоснабжения и «тёплого пола»;
• PN 20 − для горячего водоснабжения. Универсальные изделия, допускающие нагрев до +80°С;
• PN 25 с максимальной рабочей температурой +95°С.

Для повышения прочностных характеристик и стабилизации параметров PN 25 армируются стекловолокном или алюминиевой фольгой. Армирующий слой может формироваться внутри или снаружи.

PN 20 – универсальный материал

Металлполимеры

Изделия из металлопластика состоят из трёх слоёв: РЕ-Х полиэтилена, тонкий слой алюминия и ещё одного слоя РЕ-Х полиэтилена. Пластик с металлическим слоем соединяется с помощью специального клеевого состава. Входящий в состав материала полимер придаёт им достаточную гибкость и гладкость. Слой алюминия обеспечивает достаточную прочность и уменьшает величину температурного расширения при нагреве. Металлополимеры способны выдержать нагрев до +95°С. Они имеют небольшой вес. Не боятся агрессивных сред. Движущаяся по водопроводу вода создаёт минимум шума.

К недостаткам металлополимера стоит отнести:

• горючесть;
• низкую стойкость к воздействию ультрафиолета;
• высокую вероятность расслоения изделия;
• ограниченный выбор размеров;
• низкую стойкость к воздействию ударных нагрузок.

Для соединения элементов водопровода между собой используют компрессионные или пресс-фитинги, отличающиеся высокой стоимостью.

Металлополимер состоит из трёх слоёв

Полиэтиленовые низкого давления ПНД

Бывают двух видов: для технической и питьевой воды. Благодаря хорошей эластичности реализуются в бухтах, что позволяет значительно сократить количество используемых пластиковых фитингов. Сохраняет характеристики при охлаждении до -50°С. Имеет продолжительный срок службы.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО “ГК “Спецстрой”

Задать вопрос

«Трубы из ПНД не подходят для системы горячего водоснабжения, так как их рабочая температура не должна превышать +45°С».

ПНД только для холодной воды

Сшитый полиэтилен (РЕХ)

Обработка полиэтилена под высоким давлением позволяет качественно изменить структуру материала. Образовавшаяся пространственная структура наделяет пластиковые трубы улучшенными механическими свойствами. Изделия из сшитого полиэтилена отличаются высокими прочностными характеристиками и способны выдержать воздействие высоких температур (до +95°С). Они могут использоваться для устройства системы горячего и холодного водоснабжения. При монтаже водопровода используют обжимные фитинги.

REX выдерживает высокую температуру

Какие трубы лучше подходят для водопровода

Пластиковые изделия постепенно вытесняются другими материалами.Решая, какие трубы для водопровода лучше, следует учитывать функциональные особенности монтируемой системы. Для горячего водоснабжения подойдут полипропиленовые изделия. У труб из сшитого полиэтилена близкие функции, однако, его цена при одинаковом размере будет намного выше. Металлопластиковые изделия превосходят по эксплуатационным характеристикам, но цена на них будет ещё выше.

Кроме материала, следует учитывать его размер. Поперечные размеры влияют на пропускную способность системы. Приобретаемые пластиковые изделия не должны быть уже 15 мм. У стояков размер должен быть больше 25 мм.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО “ГК “Спецстрой”

Задать вопрос

«При наличии большого количества поворотов и сгибов стоит отказаться от покупки пластиковых труб небольшого размера. Это позволит избежать проблем с напором и подачей».

При монтаже водопроводных коммуникаций за пределами дома следует сразу позаботиться об утеплении строения. От качества теплоизоляционных работ будут зависеть эксплуатационные характеристики водопровода. Теплоизоляционные материалы выбираются с учётом месторасположения дома и глубины залегания водопровода.

Какие лучше – решается индивидуально

Монтаж пластиковых труб для водопровода своими руками

Приступая к монтажу пластиковых труб для водопровода своими руками, следует внимательно ознакомиться с порядком выполнения работ. Последовательность действий зависит от вида используемого материала. Соединение полипропиленовых труб выполняется следующим образом:

Иллюстрация	Описание действия
	Подготавливается материал нужного размера и специальный паяльник. Нагреваем оборудование до рабочей температуры.
	Нагреваем стыкуемые части в течение 15 секунд. В процессе их нагрева не следует поворачивать.
	Соединяем фрагменты между собой, обеспечивая требуемое пространственное положение.

Монтаж труб ПВХ может осуществляться по нескольким технологиям:

• путём «холодной сварки», при которой надо использовать специальный химсостав;
• посредством использования специальных фитингов, если предстоит соединить между собой фрагменты, изготовленные из различных материалов;
• раструбным способом. Такой метод актуален при устройстве канализации.

Как отогреть пластиковую трубу водопровода в земле

При недостаточном уровне утепления система водоснабжения в зимнее время может замёрзнуть. Если этого произошло, надо знать, как отогреть пластиковую трубу водопровода в земле, чтобы не вызвать её повреждения. Сделать это можно следующим образом:

• отсоединяем пластиковую трубу от крана;
• подогреваем большой объём воды;
• внутрь трубопровода вставляем шланг меньшего диаметра. Его длина должна быть достаточной, чтобы достичь ледяной пробки;
• подаём внутрь шланга подогретую воду из ёмкости. Процесс можно ускорить за счёт использования нагнетательного насоса;
• продвигаем шланг внутри водопровода по мере таяния льда.

Вместо горячей трубы можно использовать тепло, выделяемое в процессе прохождения по проводнику электричества. Однако такой метод требует наличия определённых знаний и тщательного соблюдения техники безопасности.

Замороженную трубу можно разморозить

Статья по теме:

Кабель для обогрева водопроводной трубы. Кабель используют для предотвращения промерзания системы водоснабжения. Как его правильно выбрать, чтобы решить поставленную задачу без лишних затрат и трудностей, об этом мы подробнее поговорим в статье.

Пластиковые трубы для водопровода, размеры и ориентировочные цены

Окончательная цена системы водоснабжения во многом зависит от затрат на используемые материалы. Если вы решили купить трубы пластиковые для водопровода, цена на популярные изделия представлена в таблице:

Предлагаем познакомиться с отзывами реальных покупателей.

Отзыв о трубах для водопровода «Ростурпласт» PP-R-80:

Подробнее на Отзовик: https://otzovik.com/review_3152320.html

Отзыв о трубе полипропиленовой армированной STABI PN20:

Подробнее на Отзовик: https://otzovik.com/reviews/truba_polipropilenovaya_armirovannaya_stabi_pn20/

Отзыв о полипропиленовой трубе Pro Aqua Rubis PPR-100:

Подробнее на Отзовик: https://otzovik.com/reviews/polipropilenovie_trubi_pro_aqua_rubis_ppr-100/

Как паять пластиковые трубы для водопровода – видео

Просмотрев фото и мастер-класс, не все могут сразу взяться за монтаж. Остаются дополнительные вопросы и неясные моменты. Предлагаем видео «Как паять пластиковые трубы для водопровода», которое обязательно поможет разобраться во всех нюансах.

Если вы тоже использовали для устройства водопровода пластиковые трубы, делитесь в комментариях, какому виду и типоразмеру отдали предпочтение и каким образом выполняли монтаж.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Какую температуру выдерживают полипропиленовые трубы

Общие сведения

Максимальная температура теплоносителя для полипропиленовых труб составляет 95⁰C Цельсия. При 140⁰C данный материал легко деформируется ввиду мягкости. Существует риск разрыва. Если нагрев достигает 200⁰C, материал начинает плавиться.

Поскольку нагрев горячей воды в системе отопления большинства квартир и домов не превышает 90⁰C, данные изделия вполне пригодны для использования. Однако изготавливаются они из разных компонентов, поэтому не каждая модель может выдержать даже 60⁰C. Также особые требования предъявляются к изделиям, используемых в системе «тёплый пол».

Можно ли использовать полипропилен при температурных показателях выше нормы? Специалисты дают отрицательный ответ. Да, материал сможет выдержать кратковременный скачок, однако такая температура не должна быть постоянной. В противном случае срок службы данных снижается в разы. Модель, рассчитанная на 50 лет использования, едва прослужит год при показателях, вдвое превышающих норму.

Зависимость давления и температуры

Важным параметром является не только температура, но и давление. Предельный параметр – 30 килограмм на квадратный сантиметр. Однако производитель рекомендует не превышать давление свыше 10 килограмм.

Какую температуру выдерживают полипропиленовые трубы для горячей воды со средними характеристиками? Для максимально долгого срока службы рекомендуется, чтобы нагрев жидкости не превышал 70⁰C, а давление – 6 атмосфер.

При выборе труб для холодного или горячего водоснабжения важно проверить качество материала. Изделие не должно иметь:

• Расслоений.
• Вкраплений.
• Пузырьков.

В противном случае, срок эксплуатации не будет соответствовать заявленному производителем.

Температура и маркировка

Узнать, какую температуру выдерживают изделия, можно по маркировке:

• PN 10. Такая модель отлично подойдёт для холодных жидкостей. Полипропиленовые трубы и фитинги РТП для внутренней канализации и водопровода рассчитаны на температуру до 45⁰C.
• PN 16. Может применяться как для холодного теплоносителя, так и для подвода жидкости к системе отопления. Нагрев воды может достигать 60⁰C.
• PN 20. Температура воды может составлять от 0 до 80⁰C. Эта характеристика позволяет использовать их для систем отопления.
• PN 25. Отличительная черта – армирование, за счёт чего модель способна выдержать большое давление и температуру. Изделие с маркировкой PN25 выдерживает нагрев до 95⁰C. Армирование может выполняться несколькими материалами (об этом немного позже).

Важно! Стоит знать, что есть прямая зависимость цены и маркировки. Чем выше число после PN, тем дороже будет изделие. Поэтому не обязательно приобретать для холодного водопровода и канализации трубы маркировкой выше PN10. А вот для систем отопления следует выбирать изделия PN16, 20 или 25.

На что влияет армирование?

С целью получить хороший нагрев помещения в квартире устанавливается обратный трубопровод и увеличивается нагрев воды на 10⁰C. При увеличении нагрева материал теряет свойства и расширяется в диаметре. При существенном повышении температур изделие может лопнуть. Это особо опасно при установке коммуникаций в бетонной стяжке. Это приводит к:

• Растрескиванию бетона.
• Течи системы отопления.

С целью снизить коэффициент расширения, производители армируют трубы – усиливают несущую способность полипропилена другим материалом:

• Алюминиевой фольгой, что наносится на внешнюю поверхность.
• Алюминием, который располагается внутри изделия, ближе к внешней части (в частности, трубы Valtec PP-ALUX).
• Стекловолокном (например, трубы Valtec PP-Fiber).
• Композицией из фибро- и стекловолокна.

Помимо снижения теплового расширения, армирование позволяет сохранить прочность материала при существенном нагреве. Даже если жидкость нагреется до 120⁰C, изделие не лопнет, как это произойдет с неармированными аналогами.

Специалисты рекомендуют выбирать изделия, армированные стекловолокном. При одинаковой стоимости, такие модели имеют ряд преимуществ:

• Не требуют зачистки краёв перед установкой.
• Имеют короткое время пайки (такое же, как у неармированных аналогов).
• Отсутствует внутреннее расслоение материала.

Полипропиленовые трубы со стекловолокном соответствуют маркировке PN25, а потому выдерживают температуру до 95⁰C, сохраняя свою толщину. Критической для таких изделий является температура в 120⁰C. Материал может выдержать кратковременный нагрев, однако при постоянном воздействии ресурс изделия значительно снижается.

Подводим итоги

Мы выяснили, что изделия для холодного водоснабжения рассчитаны на температуру до +45⁰C, для горячего – от 60 до 95⁰C. Выбирая коммуникации для дома, важно учитывать несколько характеристик:

• Тип водоснабжения (холодное/ горячее).
• Разбег температур в квартире зимой и летом в месте установки коммуникаций.
• Тип отопления и требования строительных норм.

Зная данные параметры, можно подобрать наиболее подходящий тип для конкретного случая, не переплатив за более дорогой вариант.

Вздулись полипропиленовые трубы отопления. Что делать?

Недавно, постоянный читатель нашего сайта прислал вопрос : у меня вздулись полипропиленовые трубы отопления — что делать?

Для системы отопления мы стараемся выбрать как можно более качественные материалы. Современные технологии позволяют безопасно сделать скрытый монтаж, не переживая за протечки и прочие неприятности.

Самый надежный вариант для разводки отопления в частном доме — это армированные полипропиленовые и пластиковые трубы. Производители уверяют, что такие материалы будут служить долго и не доставят никаких неприятностей. Однако, через некоторое время эксплуатации появляются шишки на полипропиленовых трубах.

Собственники, столкнувшиеся с такой проблемой, мысленно начинают подсчитывать ущерб и возможности замены всей системы отопления.

Разрезаем полипропиленовую трубу



Пузырь на трубе не страшен

Шишки и пузыри на тубе отопления

Вздутие пластиковых труб может произойти как у дорогих производителей, так и бюджетных. От этого никто не застрахован. В основном, вздутие пластиковых труб появляется через год-два эксплуатации.

Теплоноситель постоянно расширяет и сужает трубу, вследствие чего происходит локальное отслаивание внешней оболочки в виде шишек и пузырей.

С точки зрения визуального восприятия, кажется, что именно в этом месте сейчас должно прорвать трубу. Это не так! Внутри пузыря находится воздух или немного воды, которая использовалась при приклеивании внешней оболочки.

Если на полипропиленовых трубах появились вздутия, не стоит паниковать и расстраиваться.

Ничего страшного не произошло. Пузыри и шишки никак не сказываются на технических характеристиках системы отопления. Внутренняя часть остается такой же надежной и долговечной.

Специалисты советуют чем-нибудь закрыть вздутия пластиковых труб, можно даже надрезать пузыри и выпустить воздух.

Но лучше вообще ничего не трогать, ведь об этом знаете только вы.

характеристики, производители и видео монтажа (сварки)

Уже 180 лет горячая вода в системах отопления подается по стальным трубам. Однако в последние годы эти стальные изделия быстро заменяются металлопластиковыми. Полипропиленовые трубы для отопления армированные алюминием – наиболее распространенный вид этой продукции – дают ежегодный прирост производства и продаж 15–20%. С чем связаны столь бурные изменения?

Попробуем разобраться с техническими характеристиками и преимуществами, особенностями монтажа и применения, а также с производителями, предлагающими этот товар.



Характеристика полипропиленовых труб (PPR-AL-PPR) для отопления

Полипропилен (сокращенно PPR) устойчив к действию многих химических веществ. Щелочи практически не влияют на него даже при нагревании. Для систем центрального отопления это свойство имеет важное значение, поскольку для предотвращения образования накипи в воду добавляют щелочные реагенты.

В отличие от полиэтилена полипропилен имеет гораздо более высокую температуру плавления (не менее +140°С), поэтому не теряет прочности при контакте с горячей водой. PPR не подвергается коррозии, не гниет, гладкая внутренняя поверхность трубы из этого материала остается неизменной в течение многих лет, поэтому отложения, сужающие ее просвет, не образуются.

Однако полипропилен – не идеальный материал. Коэффициент его линейного температурного расширения Kp=0,15 мм/мК, тогда как для алюминия этот показатель Kp=0,022 мм/мК. Это значит, что полипропиленовые трубы, нагреваясь горячей водой, значительно удлиняются и деформируются.

Кислород воздуха при повышенной температуре, проникая в толщу материала, со временем разрушает полипропилен, придавая ему хрупкость.

Кислород растворяется также в теплоносителе и разрушает другие материалы отопительной системы. Кислородопроницаемость полипропиленовых изделий велика и составляет около 2 г/м³ сутки.

Алюминий, в отличие от PPR, стоек к действию кислорода и препятствует его диффузии из воздуха в теплоноситель, гораздо меньше расширяется при нагревании, но неустойчив к действию щелочей.

Идея объединить эти два вещества, создав из них композитный материал, оказалась плодотворной. Полипропиленовую трубу стали оклеивать слоем алюминиевой фольги, а затем наносить на нее защитно-декоративный слой полимера. Армированная алюминием труба из полипропилена получила новые свойства:

• коэффициент теплового расширения Kp =0,03–0,05 мм/мК;
• кислородопроницаемость 0,056 г/м³ сутки (для перфорированной фольги).

Благодаря таким свойствам армированные пластиковые трубы служат для отопления не меньше 25-ти лет в системах с горячей водой, а в системах с холодной водой – не меньше 50-ти лет. Композитные трубы для отопления со структурой PPR-AL-PPR называют термостабильными.

Технология изготовления пластиковых армированных труб

Армированные изделия со структурой PPR-AL-PPR состоят из внутренней полипропиленовой трубы, слоя алюминиевой фольги и наружного слоя пластика, выполняющего защитно-декоративную функцию. Однако это не значит, что труба трехслойная. На самом деле слоев пять: перед армированием фольгой и нанесением защитного слоя на изделие наносят слой термоклея.

Армирование фольгой на производстве делают двумя способами: внахлест и встык. Первый способ использует большинство российских производителей. В этом случае перед сваркой краев фольги требуется обязательная зачистка. По второму способу состыкованные края фольги свариваются лазером. При соблюдении технологии выбор способа армирования на качество продукции практически не влияет.

С начала производства армированных труб на полипропиленовую основу наносилась сплошная алюминиевая фольга. Армирование сплошным слоем алюминия практически исключает доступ кислорода воздуха в теплоноситель.

Однако соединение сплошной фольги с полипропиленом с помощью термоклея не является абсолютно надежным. При неправильном монтаже системы теплоноситель может проникать между слоями алюминия и пластика, вызывая расслоение композита, вздутие пластика, а затем и прорыв теплоносителя наружу.

В настоящее время армирование полипропиленовых труб производится перфорированной фольгой. По этой технологии, когда на поверхность фольги наносится второй слой полимера, он надежно соединяется с пластиковой трубой через отверстия. Таким образом, обеспечивается прочное соединение всех слоев в единый монолит, устойчивый к расслоению. Из-за того, что слой алюминия не является сплошным, кислородопроницаемость готового изделия несколько увеличивается и составляет около 0,056 г/м³ сутки. Однако благодаря тому, что площадь отверстий не превышает 3% общей площади, этот показатель значительно ниже того предела, который разрешает СНиП 41-01–2003, п. 6.4.1 (не более 0,1 г/м³ сутки).

Сферы применения

Применение полипропиленовых труб типа PPR-AL-PPR широко распространено в системе отопления бытовых и промышленных зданий, системах «теплый пол» и горячего водоснабжения. При правильном монтаже срок службы таких трубопроводов составляет не меньше 25-ти лет. Эти же трубы могут служить в системах подачи холодной воды. В этом случае они служат не меньше 50-ти лет.

Особенности монтажа труб PPR-AL-PPR

Монтаж отопительной системы из металлопластиковых элементов делается с помощью сварки. Особенность сварки армированных полипропиленовых труб состоит в том, что при соединении с фитингом предварительно приходится исключать возможность проникновения теплоносителя к слою алюминия на торце. Если не проводить эту операцию, то во время эксплуатации теплоноситель проникает между слоями алюминия и пластика и вызывает вздутие, а затем и прорыв верхнего защитного слоя.

Технология сварки состоит из таких операций:

• Нарезка деталей по размеру.
• Зачистка торца от слоя алюминия.
• Разогрев трубы и фитинга в специальном «паяльнике».
• Совмещение деталей до схватывания.

Зачистка защитного слоя пластика и алюминиевой фольги производится с помощью специальной муфты с ножами. Чтобы зачистить торец трубы с центральной армировкой, где внутренний и наружный слой полипропилена примерно равны по толщине, требуется специальный «торцеватель», выскабливающий алюминий между слоями пластика. В этом случае при сварке внутренний и наружный слой пластика на торце сплавляются вместе, надежно изолируя алюминий от теплоносителя.

Видео: «Монтаж пластиковых труб PPR-AL-PPR»

Что собой представляет устройство экструдера для пластика? Как с помощью данного устройства формируются изделия из пластмассы?

Какие преимущества формируют цену на жидкую пластмассу? Об этом, а так же о других характеристиках данного материала читайте в следующей статье.

Экструзионный акрил – современный широко применяемый в различных сферах материал. Подробнее о нем читайте далее

Производители полипропиленовых труб за рубежом и в России

Изготовлением полипропиленовых труб с алюминиевым армированием занимается множество компаний в разных странах мира, поэтому сделать рациональный выбор при покупке весьма непросто. Если поискать отзывы монтажников на форумах в интернете, можно составить рейтинг популярности этой продукции.

1. Возглавляют список производителей полипропиленовых труб немецких фирм Banninger и Aquatherm – лучшие производители. За ними следуют Wefatherm и Rehau. Немецкие трубы серии Stabi, считаются продукцией самого высокого качества, поэтому и стоимость их самая высокая. Эти изделия выдерживают температуру +130°С и давление до 20 бар.
2. Второе место занимают изделия чешских компаний WAVIN EKOPLASTIK и FV-Plast. Отзывы об их качестве не менее восторженные, но все же немецким они уступают.
3. На третьем месте находятся турецкие фирмы TEBO, Vesbo, Pilsa, Valtek, Kalde, FIRAT и Jakko. Свою продукцию они производят по немецкой технологии, но качество немецкому уступает. Так, при их эксплуатации не советуют поднимать температуру теплоносителя выше +95°С – их термостабильность ниже, чем у немецких. Иногда в сечении трубы компаний Pilsa и FIRAT бывают овальными, из-за чего их зачистку приходится повторять. Цены на эти изделия соответственно ниже.
4. Четвертое место занимают китайские производители BLUE OCEAN и Dyzain. Продукция BLUE OCEAN достаточно высокого качества, хотя наружный диаметр может немного отличаться даже внутри одной партии. Отмечают и неточность наружной разметки. Изделия компании Dyzain не уступают европейским по качеству, но значительно дешевле, благодаря чему успешно продаются на российском рынке.
5. Пятое место по популярности у российских производителей РВК, PRO AQUA, Santrade, Heisskraft и Политек. Изделия компании PRO AQUA превосходят аналогичные китайские по прочности в 1,6 раза, выдерживая давление до 79,5 бар, благодаря чему считаются высококачественной продукцией. Изделиям фирмы РВК дают низкую оценку из-за нестабильности размеров. Производимые по немецкой технологии в Московской области трубы Heisskraft считаются неплохой продукцией, хотя их стоимость значительно ниже, чем немецких. Качество изделий компании Политек оценивают, как «среднее», а продукция Santrade пока мало кому известна.

Российское производство армированных труб еще только начинает развиваться. В ближайшие годы отечественная продукция должна занять достойное место на российском и мировом рынках.

Какой трубопровод следует использовать для системы водяного отопления

A. Трубы из АБС-пластика

Трубы из акрилонитрил-бутадиен-стирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах дренажно-канализационных труб (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы долговечны, их не рекомендуется использовать при слишком сильном солнечном свете, поскольку они могут деформироваться при воздействии на них. Они также не устойчивы к хлорированным и ароматическим углеводородам.

Б. Трубы ПВХ

Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей. Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.

C. Трубы PEX

Трубы

PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным. Затем этот материал проходит экструзию, которую вы можете использовать для различных целей.Сюда входят системы водяного охлаждения и отопления, системы трубопроводов зданий и водопроводы в жилых домах. PEX – это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.

D. Медные трубы

Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к перепадам температур. Огромные недостатки меди – это дороговизна и сложность установки.

E. Свинцовые трубы

Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости. Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность, а также производство бумаги. Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.

F. Трубы из высокопрочного чугуна

Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин.Среди них – пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.

г. Трубы стальные

Сталь

, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие. Главный недостаток стали – она ​​склонна к ржавчине, что означает, что обслуживание может быть дорогостоящим.

Сантехники используют разные типы пластиковых труб

Внутренняя сантехника существует уже давно, и материалы, из которых изготовлены трубы, претерпели множество изменений. На протяжении десятилетий металл и керамика были наиболее распространенными материалами для изготовления труб. Сегодня во многих домах все еще есть трубы из оцинкованной стали, глины или даже чугуна. Начиная с 1970-х годов медь заменила оцинкованную сталь и сегодня является наиболее распространенным металлом, используемым в водопроводных системах.

Однако пластиковые трубы играют важную роль в водопроводе.С различными типами пластиковых водопроводных и канализационных труб легче работать, чем с медью. Впервые пластиковые трубы начали использовать в 1930-х годах, а с 1960-х годов они стали популярными среди водопроводчиков благодаря достижениям в производстве пластмасс, которые сделали эти трубы более полезными в целом.

Не существует одного вида пластика, из которого изготавливают трубы. В течение многих лет серый пластик, называемый полибутиленом, был обычным явлением для водопроводных систем, но его больше не используют, потому что он раскалывается и создает утечки.Если в вашем доме есть старые полибутиленовые трубы, мы настоятельно рекомендуем вам заменить их пластиковыми трубами нового типа. Вот три типа пластиковых водопроводных труб, которые сегодня обычно используются сантехниками:

3 распространенных типа пластиковых труб

Поливинилхлорид (ПВХ)

Это материал, с которым вы, вероятно, знакомы больше всего, и он выполняет несколько функций в домашнем хозяйстве, помимо водопровода. Большинство магистральных водопроводов выполнено из ПВХ. Он не такой гибкий, как некоторые другие типы пластика, и, поскольку он коробится при высоких температурах (выше 140 ° F), он не используется в линиях горячего водоснабжения или на кухне.Этот тип пластиковой водопроводной трубы не подвержен коррозии и отличается низкой теплопроводностью.

Хлорированный поливинилхлорид (ХПВХ)

Это трубопровод из ПВХ, прошедший хлорирование (обработку хлором). ХПВХ более прочен при более высоких температурах и давлениях, чем ПВХ, и широко используется в промышленной сантехнике. В домах он отлично подходит для транспортировки питьевой воды и работы с линиями горячего водоснабжения, для которых ПВХ не подходит. CPVC также более гибкий. Однако при замерзании он трескается, поэтому ХПВХ бесполезен для водопровода, потому что эти трубы должны быть закопаны в землю.

Сшитый полиэтилен (PEX)

Сантехники часто используют PEX в домашних сантехнических системах благодаря его многочисленным преимуществам. Этот тип пластиковой водопроводной трубы полезен как для горячего, так и для холодного водоснабжения и является излюбленным каналом для подачи пресной воды на кухнях и в ванных комнатах. PEX очень гибкий, поэтому он подходит для большинства пространств, недорого и с ним легко работать. Он бывает разных цветов, что позволяет водопроводчикам легко определять горячие и холодные линии для будущих работ. Однако им нужна поддержка из-за их гибкости.

Профессиональный сантехник знает, какие типы труб, металлические или пластиковые, использовать для ремонта, замены и модернизации водопровода. Если вам потребуется ремонт или другие работы с трубами, позвоните нашим опытным и имеющим лицензию сантехникам, чтобы убедиться, что работа выполнена точно и у вас есть подходящие трубы, обслуживающие дом. У вас есть проблемы с отоплением или кондиционером в вашем доме? Наши подрядчики также предлагают услуги по ремонту систем отопления, вентиляции и кондиционирования воздуха, такие как ремонт печи, установка котла, замена центрального кондиционера, ремонт тепловых насосов и ремонт воздуховодов.

Закажите трубопроводы для вашего дома. Wm. Компания Henderson Plumbing, Heating & Cooling Inc. обслуживает округ Делавэр и Мейн Лайн, штат Пенсильвания.

Ответы на 7 общих вопросов по системе Speedfit по сантехнике и отоплению

Как ведущий мировой поставщик сантехнических систем пластиковых труб и фитингов, нам каждый день задают вопросы по монтажу сантехники и отопления.

В этом сообщении блога мы рассмотрим 7 распространенных вопросов по сантехнике и отоплению, которые задают установщики о продуктах Speedfit.Даже с ведущими в мире решениями для пластиковой сантехники, такими как серия Speedfit, при неправильном использовании могут возникнуть проблемы во время или после установки.

Изображение: Пластиковая водопроводная система Speedfit

1. Нужно ли изолировать водопроводные трубы Speedfit?

Если существует опасность замерзания труб или чрезмерных потерь тепла, то да, вы должны изолировать пластиковую трубу, как если бы вы это делали с медной трубой.

2.Нужно ли мне использовать вставку каждый раз, когда я подсоединяю трубы Speedfit к фитингу, и почему существует два типа вставок?

Простой ответ – да, всегда используйте вставку при установке труб Speedfit, поскольку она поддерживает форму трубы.

У нас есть два типа вставок – «STS» или Superseal для пластика на пластик и «TSM» для пластика на сжатие.

STS имеет дополнительное уплотнительное кольцо, которое помогает снизить риск утечек из-за боковой нагрузки.

Вставка «TSM» не имеет уплотнительного кольца, и поэтому пропускает больше трубы в фитинг.Это важно при использовании трубы Speedfit с компрессионными фитингами, так как использование вставки TSM позволяет оливе опускаться ниже по трубе. (С компрессионными фитингами следует использовать только вставки TSM).

3. Можно ли закладывать трубу Speedfit в стяжку пола?

Строительные нормы и правила Государственная труба, уложенная в стяжку, должна быть съемной, за исключением проектов полов с подогревом.

Поэтому мы поставляем кабелепровод, который можно прикрепить к бетонному основанию.Затем трубу Speedfit можно пропустить через трубопровод, а затем перебросить по ней.

Если в какой-то момент потребуется замена, трубу можно отсоединить с каждого конца и вытащить. Следует избегать установки арматуры под стяжкой, но там, где это считается необходимым, их следует устанавливать в ящиках со съемными крышками, чтобы их можно было обслуживать.

4. Могу ли я подсоединить трубу Speedfit непосредственно к компрессионным фитингам?

Да, но только если они совместимы.

Запрещается использовать компрессионные фитинги с малой глубиной стопора трубки. Используйте вставку «TSM» и следуйте инструкциям производителя компрессионных фитингов при подключении к пластиковым трубопроводам.

5. В чем разница между трубами Speedfit PB (полибутилен) и трубами Speedfit PEX?

PB более гибкий, чем PEX, так как в катушке меньше памяти. Обе версии являются барьерными трубами и могут использоваться для одних и тех же типов монтажа.

6. При каких температурах и давлениях разрешена работа ваших труб и фитингов?

Наши трубы и фитинги допущены к работе на следующих предприятиях:

– 12 бар при 20 ° C
– 6 бар при 65 ° C и
– 3 бара при 82 ° C – 105 ° C макс, но они могут выдерживать 114 ° C с перерывами в течение коротких периодов времени в случае неисправности термостата.

Арматура, непригодная для центрального отопления, имеет максимальную температуру 65 ° C.

7.Для водопровода и отопления, при каком давлении следует проверять трубы и фитинги?

Все трубы должны пройти гидравлические испытания. Проверьте трубы при 2 барах в течение 10 минут, а затем при 10 барах в течение 10 минут.

У вас есть вопрос к нам по сантехнике и отоплению или по нашему ассортименту пластиковых фитингов и труб Speedfit? В таком случае свяжитесь с нами.

См. Также…

Почему пластик продолжает раздвигать границы в современной кухонной технике

5 способов, которыми JG Speedfit поможет вам в проектах по установке сантехники в ограниченном пространстве

Экономия времени на установку с помощью нажимных фитингов

5 причин выбрать пластиковые сантехнические фитинги и трубы

Пластиковые цанговые фитинги Myths

Автор: JG Marketing

пластиковых труб против медных: что лучше для вашего дома?

Когда дело доходит до ваших сантехнических нужд, есть много вариантов, но ни один из них не является столь же важным, как выбор, который вы делаете в отношении своих труб.Независимо от того, выбираете ли вы водопроводные трубы из пластика или меди, важно придерживаться своего решения, поскольку вы не можете (или надежно) соединить вместе две трубы из разных материалов. Смена материала в середине проекта означает потерю времени и денег, поскольку вам придется заменять все детали. Поэтому, прежде чем строить, нужно определиться: труба медная или труба пластиковая (ПВХ). Итак, вот подробное описание двух типов водопроводных труб, прежде чем вы решите, что вам подходит.

МЕДНЫЕ ТРУБЫ

Медные трубы – это традиционная форма водопроводных труб.Предлагая водопроводчикам гибкость в замене деталей, это был очень популярный выбор, когда дело касалось изоляции труб. Несмотря на то, что компания уже давно занимает лидирующие позиции на рынке изоляционных материалов для сантехники, является ли она по-прежнему лучшим вариантом для вас?

ПРЕИМУЩЕСТВА

• Долговечные, могут прослужить долго

• Может выдерживать жару без потери прочности

• Устойчив к коррозии и высокому давлению воды

• Более удобное использование на открытом воздухе

• Долгая история прочности и долгого использования

МИНУСЫ

• Более дорогие и менее гибкие, чем пластиковые трубы

• Водопроводная вода может иметь привкус металла, если ее не фильтровать (например, обратный осмос , )

• Не устойчив к потоотделению (изоляция)

• При замерзании воды трубы могут лопнуть

ВСЕГО,

Медные трубы давно используются в домашних условиях.Более популярные, чем другие металлы, благодаря более мягкому материалу и гибкости, медные трубы немного более устойчивы к водной коррозии, чем другие металлические трубы, и, как правило, долговечны, в то время как пластиковые трубы – нет. Поскольку медь по-прежнему является металлической по своей природе, она является проводником тепла, а это означает, что тепло или охлаждение могут теряться при перемещении воды. Это также представляет опасность для детей. Если медная труба находится на открытом воздухе (или даже в помещении), где дети могут положить на нее руки, существует потенциальный риск причинения вреда.Тем не менее, медные трубы использовались на протяжении долгого времени просто потому, что это хороший материал, который служит долго.

ТРУБЫ ПЛАСТИКОВЫЕ (ПВХ)

Популярность пластиковых труб растет благодаря ряду факторов, а именно гибкости и цене. Хотя есть некоторые обобщения, которые можно сделать применительно к различным типам материалов, мы сосредоточимся на поливинилхлориде (ПВХ), одной из наиболее часто используемых пластиковых труб.

ПРЕИМУЩЕСТВА

• Устойчив ко многим кислотам и галогенам

• Может переносить горячую воду , если квалифицированный сантехник выберет правильный материал

• Простые варианты установки

• Дешевая / более низкая цена (по сравнению с медными трубами)

• Низкий уровень шума

• Низкая теплопроводность или ее отсутствие (тепло не теряется при перемещении воды)

МИНУСЫ

• Неустойчив к растворителям

• Выбор правильных труб из ПВХ для горячего водоснабжения может быть непростым для обеспечения долговечности трубы (для оценки трубы вам потребуется профессиональный сантехник)

◦ Уязвимость к расширению и усадке в зависимости от температуры жидкости

• Меньший срок службы трубы

• Более слабый материал – может потребоваться поддержка

• Не идеально подходит для использования на открытом воздухе (УФ-свет может повредить пластиковые трубы)

• При использовании под землей для водопровода может потребоваться поддержка

АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ ПЛАСТИКОВЫХ ТРУБ

PEX (сшитый полиэтилен) – еще один популярный вид сантехнических труб.Хотя он лучше, чем ПВХ, с точки зрения теплоизоляции, одним из его основных недостатков является то, что его труднее установить, чем традиционные трубы из ПВХ.

НПВХ (непластифицированный поливинилхлорид) – самые долговечные пластиковые трубы на сегодняшний день, что делает их ключевым игроком в производстве различных типов водопроводных труб. Основное различие между трубами из ПВХ и ПВХ состоит в том, что они более твердые и жесткие. Несмотря на то, что они гибкие с использованием тепла для придания им формы, они (из-за этого) также уязвимы к изменению формы при воздействии очень горячей воды.Конечно, его порог нагрева намного выше, чем у ПВХ. Основная трудность заключается в негибкости по сравнению с другими формами пластиковых труб.

ХПВХ (постхлорированный поливинилхлорид) по сравнению с ПВХ также обладает дополнительным преимуществом, заключающимся в противостоянии агрессивной воде при более высоких температурах. Они также оказываются более гибкими по отношению к ПВХ. Более того, подкладка из материала CPVC делает его более устойчивым к размножению бактерий. Он работает лучше, поэтому ХПВХ – лучший выбор, верно? Да, если не обращать внимания на цену.В то время как ПВХ можно купить по цене 0,40 доллара за фут, ХПВХ стоит 2,50 доллара за фут. Что делает его более дорогим продуктом.

ВСЕГО,

Существует много видов сантехнических труб, больше, чем мы смогли перечислить. При этом одним из основных недостатков пластиковых труб является их способность проводить тепло. Хотя трубы из ПВХ могут выдерживать температуру до 140 градусов по Фаренгейту, материал токсичен при сгорании. Таким образом, важно следить за уровнями тепла, с которыми он, скорее всего, будет взаимодействовать.

Пытаясь решить, подходят ли вам водопроводные трубы из пластика или меди, вы должны задать себе несколько вопросов.Будут ли трубы находиться на открытом воздухе, попадать под сильную жару, сталкиваться с различными типами воды с неорганическими материалами? Очевидно, что у медных труб и ПВХ есть разные плюсы и минусы. И даже в мире ПВХ по-прежнему существует множество альтернативных вариантов пластиковых труб. Если у вас есть вопросы о том, какие пластиковые трубы вам подходят, наши Comfort Heroes здесь, чтобы сэкономить время и ответить на все ваши вопросы!

Гидравлический распределительный трубопровод | Гидравлическое отопление

ГИДРОННЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД

В системах водяного отопления и охлаждения используется нагретая или охлажденная жидкость, обычно вода, а иногда и антифриз, в качестве теплоносителя, который распределяется по всему зданию с целью обогрева и охлаждения помещений.Другие виды гидравлической передачи энергии также относятся к этому объему работ.

Введение
Гидравлическое отопление и охлаждение – это технология с вековой историей, которая постоянно развивается, а гидравлические распределительные трубопроводы являются одним из основных применений пластиковых трубопроводных материалов, представленных строительным подразделением PPI с момента его основания.

Материалы гидравлических трубопроводов, представленные PPI, обеспечивают экономичные, безопасные, устойчивые и надежные трубопроводные системы для транспортировки нагретой и охлажденной воды без затрат, коррозии или проблем окружающей среды, связанных с традиционными металлическими материалами, такими как медь и сталь.Некоторые из этих материалов использовались в гидравлических системах в течение пяти десятилетий.

Материалы пластиковых трубопроводов были одобрены для гидроники в модельных кодах механики в США и Канаде, включая Единый механический кодекс (UMC), Международный механический кодекс (IMC), Международный жилищный кодекс – механический (IRC-M), CSA B214 ( Код установки для систем водяного отопления) и другие.

Примечание: Материалы пластиковых трубопроводов не одобрены и не предназначены для использования с паром.

Материалы
Многие материалы для пластиковых трубопроводов, представленные строительным подразделением PPI, предназначены и сертифицированы для использования в распределительных трубопроводах. Это включает в себя определенные ХПВХ, PEX, PEX-AL-PEX, PE-RT и ПП материалы труб и трубопроводов, а также фитинги, предназначенные для использования с каждым из этих материалов трубопроводов. В системах поверхностного отопления / охлаждения чаще всего используются материалы PEX, PE-RT и PEX-AL-PEX.Из-за большой длины (например, тысячи футов) и большой площади поверхности (например, тысячи квадратных дюймов) трубок, используемых в излучающих системах, некоторые материалы PEX и PE-RT доступны с коэкструдированными барьерными слоями для диффузии кислорода, которые практически исключают передача кислорода из атмосферы через стенку НКТ. Это предназначено для предотвращения растворения кислорода в жидкой среде и потенциального возникновения коррозии в любых компонентах из черных металлов (например, чугун или сталь) в системе трубопроводов.Алюминиевый внутренний слой внутри трубки PEX-AL-PEX также служит кислородным барьером.

Пожалуйста, прочтите больше о каждом из этих материалов для трубопроводов, включая конкретные стандарты продукции, в соответствии с которыми они производятся, на веб-страницах для каждого из материалов.

Приложения
В системах водяного отопления и охлаждения используются различные излучатели тепла для передачи тепловой энергии в пространство или из него. Общие примеры включают фанкойлы, конвекторы, радиаторы, охлаждающие балки.Сюда также входят излучающие поверхности, иногда называемые излучающими панелями, в которых используются встроенные трубы в полы, стены или потолки.

Гидравлические трубопроводные системы используются практически во всех типах жилых, коммерческих, институциональных и промышленных зданий.

Преимущества систем водяного отопления / охлаждения
Вода (R718 *) является оптимальным теплоносителем для отопления и охлаждения помещений и оборудования в зданиях. С точки зрения эффективности системы, типичные гидравлические системы превосходят системы VRF (регулируемый поток хладагента) на 30–40 процентов, в основном благодаря более низким затратам на перекачку.* Коды обозначений хладагентов см. в стандарте ANSI / ASHRAE 34

Гидравлические распределительные системы не распределяют хладагенты по зданиям. Риск распределенных хладагентов заключается в том, что в случае утечки эти газы имеют высокий коэффициент потенциала глобального потепления (GWP), иногда в тысячи раз превышающий показатель двуокиси углерода (CO2). ПГП воды практически равен нулю, поскольку она остается жидкостью. Кроме того, некоторые хладагенты легко воспламеняются и имеют ограниченные разрешения в строительных нормах и правилах.

Гидравлические системы отопления и охлаждения известны тем, что обеспечивают комфорт, эффективность и управляемость (т. Е. Зонирование) с высокой надежностью и простотой.

Для получения дополнительной информации о преимуществах гидроники посетите сайт Hydronic Industry Alliance – Commercial (HIA-C).

Преимущества пластиковых трубопроводных материалов
Пластиковые трубы не подвергаются эрозии и коррозии, что предотвращает дорогостоящие повреждения, возникающие при протечке металлических труб.Пластиковые трубы также не накапливаются, что может затруднять потоки, увеличивать расходы на перекачку и снижать эффективность системы.

Гибкие пластиковые трубы, такие как PEX, PEX-AL-PEX и PE-RT, позволяют создавать изгибы и изгибы вручную, сокращая время монтажа и потери давления в трубопроводе.

Труба из ХПВХ обычно соединяется с фитингами с использованием цемента на основе растворителя, который химически соединяет компоненты в монолитную систему трубопроводов. Трубы из полипропилена представляют собой фитинги, которые обычно соединяются плавлением, при котором компоненты физически свариваются в монолитную систему трубопроводов.Для каждого из этих материалов трубопроводов доступны механические компрессионные фитинги. Эти проверенные методы соединения исключают использование пламени при строительстве системы трубопроводов.

Поскольку эти пластмассовые материалы являются изоляторами, теплопередача через стенку трубы снижается, что является важным фактором при передаче нагретой или охлажденной воды на большие расстояния по всему зданию.

Другие преимущества:

• Пластиковые трубы могут сократить время монтажа и уменьшить потребность в тяжелом оборудовании
• Пластиковые трубы тише и поглощают большинство скачков давления и гидравлических ударов
• Благодаря чистым и беспламенным системам соединения риск возгорания снижается при установке пластиковых трубопроводных систем.
• Материалы устойчивы к дезинфицирующим средствам, таким как хлор и хлорамины
• Легкость, удобство транспортировки, снижение затрат на транспортировку и установку
• Эти материалы обеспечивают простоту монтажа и профессиональный внешний вид
• Пластиковые трубы обеспечивают более низкую стоимость установленной системы, чем металлические трубы
• Отсутствие стоимости лома позволяет избежать краж с рабочего места

Устойчивое развитие
В дополнение к неотъемлемым преимуществам, перечисленным выше, пластиковые трубопроводные системы являются устойчивым выбором по многим причинам:

• Для добычи руды не ведутся горные работы, как в случае с металлами
• Намного более низкие чистые затраты на энергию для производства пластика по сравнению с металлическими трубами
• Гладкая стенка, отличные характеристики потока снижают расходы на перекачку
• Гибкость позволяет гасить скачки давления и гидравлический удар, уменьшая скачки давления и продлевая срок службы оборудования
• Пластиковые материалы не способствуют росту биопленок, что снижает потребность в химикатах для обработки воды, таких как ингибиторы коррозии
• Их небольшой вес снижает потребление энергии при транспортировке и снижает затраты.
• Многие пластмассовые материалы для трубопроводов подлежат вторичной переработке по истечении срока их службы

Подводя итог, можно сказать, что пластиковые трубопроводные системы, используемые в системах водяного отопления и охлаждения, защищают здоровье, безопасность и благополучие!

См. Также

Найдите дешевые индивидуальные пластиковые трубы для нагрева горячей воды для различных областей применения

Купите высококачественную и прочную пластиковую трубу для нагрева горячей воды в Alibaba.com, который можно использовать для множества различных целей. Эти пластиковые трубы для нагрева горячей воды изготовлены из прочных, жестких материалов, которые могут использоваться для различных целей упаковки и транспортировки. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. Пластиковая труба для водяного отопления доступна в различных формах, дизайне, цветах и ​​качестве материала.

Пластиковая труба для нагрева горячей воды на объекте доступна с различными видами обработки поверхности, такими как трафаретная печать, офсетная печать и т. Д., Чтобы они выглядели эстетично, но при этом были надежными по своей природе.Длина этих пластиковых труб для водяного отопления обычно зависит от формы и модели изделий. Эти уникальные и оптимальные качественные пластиковые трубы для водяного отопления также доступны в больших размерах, которые идеально подходят для водоснабжения и, как правило, сделаны из прочного ПВХ, что позволяет им служить долгое время.

Alibaba.com предлагает двухслойную или многослойную пластиковую трубу для нагрева горячей воды , которая идеально подходит для упаковки косметики, такой как блеск для губ, помада и кремы, и поставляется с плотно откидывающейся крышкой, винтовой и откручивающейся крышкой для предотвращения утечка.Эти пластиковые трубы для нагрева горячей воды также могут быть изготовлены в соответствии с вашими ожиданиями с нанесением на них нестандартных цветов и логотипов. Пластиковая труба для водяного отопления экологична и подлежит вторичной переработке. Эти изделия герметичны и изготовлены из пластиков ПЭТГ, ПВХ и ПК.

Alibaba.com – лучшая альтернатива, позволяющая сэкономить много денег, предлагая массивную пластиковую трубу для нагрева воды , соответствующую вашему бюджету и требованиям. Вы можете размещать OEM-заказы на эти продукты при оптовых закупках.Продукция сертифицирована по стандартам ISO, CE, SGS, ROSE и безопасна в использовании.

Консультации – Инженер по подбору | Выбор труб и материалов для трубопроводов

Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП 17 сентября 2018 г.

Цели обучения

• Разберитесь в плюсах и минусах различных материалов трубопроводов.
• Ознакомьтесь с некоторыми проблемами, связанными с совместимостью материалов.
• Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.

---

Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения.Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.

Сталь

часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется. Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов.Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальные трубы сортамента 80 просто потому, что на них уходит вдвое больше времени, чем на трубы из сортамента 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (ДЭАЭ) подаются правильно для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить весь срок службы здания. Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который может использоваться для увлажнения, потому что проблем со здоровьем, однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра. Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб – материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.

Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах.Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.

Труба из оцинкованной стали – это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:

• Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
• Он представляет собой расходуемый анод (цинк) для защиты от коррозии вместо коррозии стали.

Оцинкованная стальная труба имеет все преимущества стальной трубы, а также улучшенную коррозионную стойкость в большинстве сред, хотя и при несколько более высокой стоимости. Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается.Если сваривается оцинкованная труба, сварщик должен быть осторожен, чтобы стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен. Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)

Медная труба часто используется как в гидравлических, так и в бытовых системах, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов.по размеру, особенно на Среднем Западе. Медь – дорогой материал, но имеет то преимущество, что весит меньше стали, и для ее установки может потребоваться меньшее количество сотрудников, в зависимости от веса и ограничений профсоюзов. Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В HVAC-промышленности большая часть меди – это твердая (закаленная) медь типа L (средней толщины), хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).

Нержавеющая сталь считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS. Самый распространенный сплав – нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, например выхлопные газы и некоторые системы трубопроводов.316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.

В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагается в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов для питьевой воды. Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).

SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в жидкостных системах отопления / охлаждения или системах бытового водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).

Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны. Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая коррозионная стойкость.

Чугун (CI) используется в основном в канализационных и ливневых системах. В этих случаях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что самые обычные суставы не зажаты.Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы. Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковыми связями, может быть указана, когда кажется возможным риск затопления из-за давления.

Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования другой (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.

Duriron практически отсутствует на рынке, но его можно увидеть в проектах модернизации. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше, – это Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.

Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых домах и становится все более популярным в коммерческих / промышленных приложениях. Его преимущество состоит в том, что он очень устойчив к большинству коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют полиэфирное масло (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб для отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрилбутадиенстирол (АБС) также крайне несовместимы с маслами POE.

Одна из проблем, связанных с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда горит хлор, образуется горчичный газ. Хотя смертельные случаи не были вызваны горением трубы в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расстояние между подвесами и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.

CPVC – это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (без добавок) для систем чистой воды. Он также используется в некоторых трубопроводах для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом, полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.

Поливинилиденфторид (PVDF) – это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкости, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в коллекторах возвратного воздуха.Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и может вызвать проблемы, если в канализацию слить очень горячую воду. В современных лабораториях он обычно не используется.

FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни – хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.

Способы соединения

Сварка – старая и надежная технология. Это в основном включает в себя плавление труб вместе. Сталь и полипропилен используют этот метод. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.

Резьба включает свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Фланец стоит дорого, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).

Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение к сборкам, сваренным в заводских условиях, которые соединяются в полевых условиях механическими муфтами, или к системам, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать компенсаторов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем водяного отопления, которые зимой поднимают температуру воды выше 140 ° F.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.

Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно смешанный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, потому что гликоль – это пища. Гликоль – это спирт, и, как и при производстве вина, до тех пор, пока его концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислотным или основным является раствор, где 0 – самый кислый, а 14 – самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.

Поверхностная конденсация – еще одна проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление – установка пластиковых изолирующих вставок для болтов – замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытовой воды, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, штуцерами и, возможно, ниппелями.

Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не очень хорошо подходит. Здесь были представлены плюсы и минусы нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.

Смешивание материалов может равняться неприятностям: знайте, какие материалы трубопроводов вы используете, чтобы минимизировать коррозию

За последнее десятилетие труба с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стала более распространенной для труб диаметром 2,5 дюйма. и более крупные системы хозяйственно-питьевого водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.

Стоимость материала из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали сортамента 40, но она вдвое меньше по весу, поэтому ее установка дешевле.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но при аналогичных затратах на установку, поэтому он также имеет более высокую стоимость установки. Одна проблема, которая вызвала проблемы, заключается в том, что фитинги из нержавеющей стали марки 10 304 примерно на треть дороже, чем фитинги из оцинкованной стали категории 40, поэтому оцинкованные фитинги смешивают с прямыми трубами из нержавеющей стали с добрыми намерениями.

Считается, что и нержавеющая сталь, и оцинкованная сталь устойчивы к коррозии, а механическое соединение обеспечивает диэлектрическое разделение, что неверно.Диэлектрическая коррозия, которая возникает между цинкованием (цинком) и SS, очень велика, потому что материалы находятся почти на противоположных концах диаграммы благородства металлов. Коррозия цинка быстрая и серьезная (см. Рисунок 4).

---

Джефф Болдт является руководителем IMEG Corp., где он является директором по инновациям и качеству.
