Байпас в системе отопления - зачем нужен, как работает + установка

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Что такое байпас?

Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

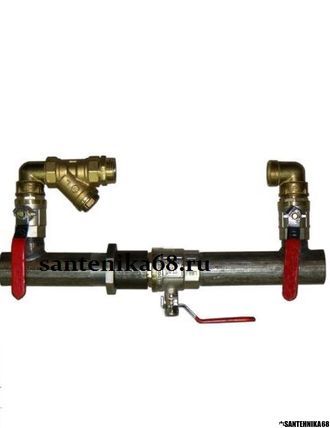

Такой байпас можно купить в любой магазине, причем недорого

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

  • фильтр;
  • обратный клапан;
  • циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

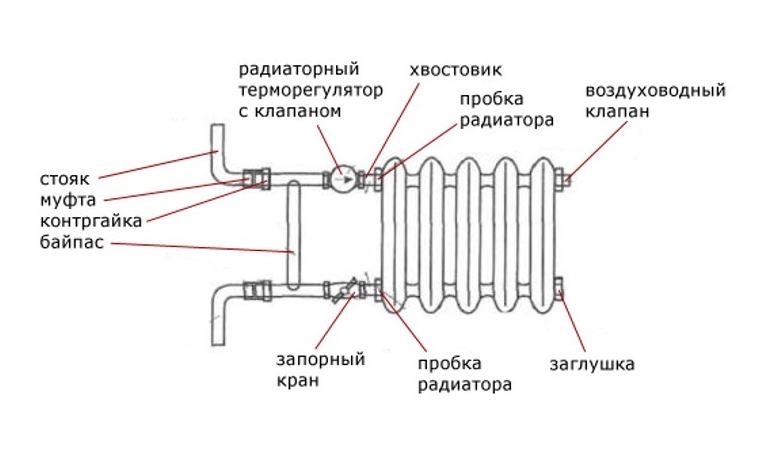

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

  • Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
  • Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
  • Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

Оцените статью: Поделитесь с друзьями!

функции байпаса в отопительной системе, типы насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

Содержание:

  1. Функции байпаса в отопительной системе
  2. Типы насосов и байпасы
  3. Установка байпаса
  4. Байпас в котельной
  5. Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

  1. В водяных теплых полах его устанавливают на распределительном коллекторе.
  2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество.

Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве. А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

  1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
  2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

  • В твердотопливных котлах для организации малого контура циркуляции.
  • Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

  • При монтаже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
  • Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентили и насос в случае проведения какого-либо ремонта;
  • Для того чтобы избежать завоздушивания в системе узел можно устанавливать только по горизонтали;
  • Необходимо установить заглушки в верхней и нижней части трубы;
  • Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
  • Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
  • Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
  • Особую муфту необходимо устроить на обходную трубу. Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

Читайте также:

функции байпаса в отопительной системе, типы насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

Содержание:

  1. Функции байпаса в отопительной системе
  2. Типы насосов и байпасы
  3. Установка байпаса
  4. Байпас в котельной
  5. Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

  1. В водяных теплых полах его устанавливают на распределительном коллекторе.
  2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество. Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве. А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

  1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
  2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

  • В твердотопливных котлах для организации малого контура циркуляции.
  • Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

  • При монтаже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
  • Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентили и насос в случае проведения какого-либо ремонта;
  • Для того чтобы избежать завоздушивания в системе узел можно устанавливать только по горизонтали;
  • Необходимо установить заглушки в верхней и нижней части трубы;
  • Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
  • Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
  • Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
  • Особую муфту необходимо устроить на обходную трубу. Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

Читайте также:

функции байпаса в отопительной системе, типы насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

Содержание:

  1. Функции байпаса в отопительной системе
  2. Типы насосов и байпасы
  3. Установка байпаса
  4. Байпас в котельной
  5. Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

  1. В водяных теплых полах его устанавливают на распределительном коллекторе.
  2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество. Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве. А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

  1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
  2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

  • В твердотопливных котлах для организации малого контура циркуляции.
  • Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

  • При монтаже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
  • Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентили и насос в случае проведения какого-либо ремонта;
  • Для того чтобы избежать завоздушивания в системе узел можно устанавливать только по горизонтали;
  • Необходимо установить заглушки в верхней и нижней части трубы;
  • Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
  • Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
  • Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
  • Особую муфту необходимо устроить на обходную трубу. Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

Читайте также:

Зачем нужен байпас на отопительных системах и что это такое

При монтаже системы обогрева важно создать такую конструкцию, которая будет функционировать с максимальным КПД и не потеряет эффективность из-за сбоев циркуляции теплоносителя.

Для этой цели необходимо использовать байпас: элемент служит для обеспечения безопасности и стабильности горячего контура и не позволяет ему выйти из строя, даже если на радиаторе отопления случится протечка.

Что такое байпас в системах отопления

Байпасом называется участок магистрали, который выполняет функцию перемычки и монтируется между прямой и обратной трубами для того, чтобы контролировать бесперебойную подачу жидкости.

Обводной контур изготавливают из того же материала, из которого выполнен стояк, но выбирают для этого трубу меньшего диаметра. Опционально на «шунт» устанавливают обратный клапан для предотвращения оттока жидкости против основного хода циркуляции.

Для чего нужен этот элемент в отопительной системе

Чаще всего в многоэтажных домах старых серий устроены однотрубные отопительные системы, которые отличаются простотой схемы и низкими затратами на монтаж. Теплопункт здания имеет коллекторы подачи и «обратки», оснащается радиаторами, и при аварии на одном из них приходится выполнять демонтаж батареи.

Такая ситуация приводит к полной парализации работы стояка, если система не оснащается байпасом: этот элемент дает возможность перекрыть движение теплоносителя с помощью запорной арматуры. В результате жидкость будет циркулировать по другим радиаторам, а поврежденные элементы можно будет заменить.

С помощью этого «шунта» становится возможным:

  • Отрегулировать количество теплоносителя.

  • Заменить батареи, выполнить их ремонт в условии запущенной системы без ее остановки.

  • Ускорить процессы слива и наполнения обогревательных контуров рабочей средой.

  • Обеспечить циркуляцию теплоносителя в принудительной системе обогрева после остановки насоса.

По байпасу вода транспортируется параллельно участкам с запорной арматурой. Обводной контур также может использоваться для слива и повторного наполнения отопительного трубопровода.

Принудительная система, оснащенная этим приспособлением, будет работать даже при отключении насоса: после прекращения подачи энергии достаточно перекрыть краны, ведущие к насосу, и открыть центральный запорный элемент.

В однотрубной системе

У специалистов не возникает вопроса о том, нужен ли байпас в однотрубной системе отопления. Ответ однозначный — да. Обвод позволяет:

  1. Отрегулировать степень нагрева радиаторов, если установить кран-термостат вместо запорной арматуры.

  2. Заменить батарею без слива теплоносителя и понижения его температуры.

  3. Сохранить работоспособность контура обогрева даже если батарея даст течь.

В многоквартирных домах перед проведением манипуляций с отопительной системой нужно получить разрешение от сотрудников управляющей компании.

В двухтрубной системе

Владельцы частных домов интересуются, нужно ли устанавливать байпас, если в помещении устроена двухтрубная система отопления. В этом случае перемычка необязательна, поскольку радиаторы смонтированы независимым способом, который позволяет отключить батарею или выполнить ее замену без остановки работы обогрева.

Такая система считается более дорогой в монтаже, ее установка требует больше времени, однако ввиду улучшенной эффективности и простоты ремонта ее все чаще обустраивают в современных частных и многоэтажных зданиях.

Следует убедиться, что система действительно двухтрубная: некоторые однотрубные конструкции внешне выглядят похоже, но вместо параллельной трубы там устроен стояк для верхней подачи жидкости. В таких системах байпас монтировать также обязательно.

Как выполняется установка байпаса в системе отопления?

Монтаж обводного контура может быть проведен по разным схемам:

  • На радиаторах однотрубных систем открытого либо закрытого типа.

  • Параллельно насосному устройству, которое работает в гравитационной тепловой сети (самотечная система).

  • Установка в качестве перемычки между трубами подачи и обратного движения теплоносителя.

  • Монтаж на смесительных узлах.

Если речь идет о многоэтажке, где к основному стояку горячей воды подключается полотенцесушитель, в конструкции тоже нужно установить байпас.

Как сделать перемычку и правильно выбрать диаметр сечения

Для монтажа «шунта» необходимо правильно выбрать точку подключения: она должна располагаться как можно ближе к радиатору, но дальше от трубы стояка. При необходимости байпас можно оснастить вспомогательным краном.

Перед установкой нужно провести расчеты и приобрести комплектующие детали; важно, чтобы диаметр байпаса в однотрубной системе был меньше сечения основных труб на один размер.

Для внедрения насосного узла на пластиковые трубы, его собирают заранее и соединяют с помощью впаянных тройниковых перемычек, а при установке на металлические трубы сначала нужно приварить отводы для насоса.

При выполнении монтажных работ важно помнить о следующих моментах:

  1. В качестве запорной арматуры рекомендуется использовать шаровые краны, которые позволяют быстро перенаправить жидкость в байпас.

  2. Смесительный клапан монтировать не требуется, поскольку он работает в коллекторных системах, где скорость теплоносителя уже приведена к нормальному показателю.

  3. Нельзя допустить, чтобы запорная арматура перегревалась, поскольку это снижает ее эксплуатационные свойства. По этой причине приваривать арматуру нужно на расстоянии минимум в 20 см от клапанов, которые могут лопнуть или деформироваться.

  4. Насос ставится так, чтобы рабочий вал располагался горизонтально: это позволяет уменьшить гравитационную нагрузку и продлить ресурс устройства.

Предлагаем посмотреть видео, демонстрирующее правила установки байпаса в системе отопления:

Байпас – важный для функционирования однотрубной отопительной системы элемент, который незаменим при необходимости обслуживания, ремонта и демонтажа радиаторов. Установка этого компонента вполне возможна своими силами, важно лишь правильно подобрать комплектующие, позаботиться о наличии инструментов и соблюдать инструкцию.

Байпас на отопление

Байпас (от английских слов by (рядом) и pass (проход), bypass (шунт, обходной канал) — Это обвод, который идет параллельно запорной арматуре, регулирующей арматуре, прямому трубопроводу. Байпас используется в различных отраслях включая медицину, химическую промышленность, но нас в первую очередь интересует его применение в сантехнических работах и конкретно использование байпаса при монтаже систем отопления.

Роль байпаса в системе отопления

Для начала постараемся ответить на вопрос нужен ли байпас и какова его роль в системе отопления.

Но перед тем как ответить на эти важные вопросы разберемся что из себя представляет байпас для отопления.

Байпас для отопления — представляет из себя участок трубопровода, который идет параллельно запорной и регулирующей арматуре и осуществляет транспортировку (подачу) теплоносителя. То есть вкратце байпас в системе отопления — это обводная труба.

Байпас в системе отопления, его функции и наиболее важные и полезные свойства:

  • Экономичность. За счет уменьшения расхода энергоносителей

  • Производительность. Байпас значительно повышает КПД системы отопления

  • Быстрота прогрева системы. За счет увеличения скорости заполнения системы отопления (также увеличивается скорость опорожнения) происходит ускорение прогрева системы отопления.

  • Равномерность прогрева отопительной системы

  • Возможность регулировать подаваемый теплоноситель в количественном эквиваленте

  • Возможность проводить ремонтные работы без отключения и слива воды

В основном система байпас монтируется в конвекционной и гравитационной системах отопления, в которых нет принудительной циркуляции теплоносителя, так как наиболее полно раскрывает свои функции и позволяет исправлять большое количество недостатков систем отопления без принудительной циркуляции, а именно неравномерный прогрев отопительной системы, на выходе из котла температура значительно отличается от температуры на входе в котел (значительно выше рекомендуемых показателей), а также низкий КПД системы отопления.

Система байпас позволяет исправить эти недостатки и устранить последствия от них, увеличить КПД, также достигается равномерный прогрев системы отопления и при этом достигается значительная экономия, так как происходит снижения расхода теплоносителя.

Установка байпас рекомендуется нами во всех системах отопления, ввиду большого количества преимуществ и полезных функций и считаем что монтаж отопления без системы байпаса — это ошибки мастеров-сантехников, которые предлагают по низким ценам монтаж систем отопления, но при этом не производят большое количество важных работ, выставляя их в качестве необязательных и дополнительных. Такое отношение многих частных сантехников и мастеров, а также представителей недобросовестных компанией мы считает неправильным и направленным на оказание низкокачественных услуг по низким ценам.

Отопление в понимании людей — это прежде все комфорт, не должно быть ни жарко, ни холодно, а действительно комфортно, а достигнуть этого комфорта можно только с помощью высококлассных специалистов, как сантехники нашей компании, которые грамотно объяснят и проконсультируют Вас по всем вопросам, помогут сэкономить и предоставляют действительно качественные услуги.

Если вы хотите подешевле, то вспомните важную функцию описанную выше — экономичность, установка байпаса естественно увеличит стоимость работы, но незначительно, а экономия от значительного снижения расходов теплоносителя окупит эти затраты уже в первые месяцы. При этом значительно повысится качество вашей системы отопления и исчезнут все ее недостатки.

Нужен ли байпас?

Нужен ли байпас решать прежде всего Вам, мы постарались в данной статье помочь ответить на данный вопрос. Наши рекомендации, что байпас безусловно нужен и эти траты является не только важными, но и самоокупаемыми.

Клапан байпас

Клапан байпаса устанавливается обычно вместо крана и открывается при отключении электричества (в обычном состоянии он закрыт) для естественной циркуляции в системе отопления.

Нужен ли клапан байпаса? На этот вопрос однозначно ответить сложно. Если у вас стальные трубы или чугунные батареи, то высока вероятность попадания в клапан механических частиц, как например ржавчина, окалина и другие, что в свою очередь может привести к неправильной работе обратного клапана в отоплении. Многие безграмотные мастера сантехники советуют и ставят перед клапаном байпаса фильтр, помните что этого делать ни в коем случае нельзя. Обратный клапан в системе отопления вещь конечно хорошая и полезная, но невозможность визуализации при оценке его работы делает его применение в отоплении достаточно рискованным занятием.

Обратный клапан открывается в случае проблем с электричеством ввиду его отключения, а также в случае поломок и повреждений циркуляционного насоса. Открытие клапана происходит автоматически, путем перемещения шара клапана конвекционными потоками теплоносителя. В случае же если нет проблем в работе циркуляционного насоса то клапан находится в закрытом состоянии благодаря тому что создается разница в давлении, которая удерживает шар в нужном положении и оставляет клапан в закрытом состоянии.

На картинке ниже наглядно показана работа обратного клапана отопления в двух вариантах:

Вариант 1 - При нормальной работе насоса клапан находится в закрытом состоянии.

Вариант 2 - При поломке насоса или отключении электричества (или любых других проблем с электроэнергией) клапан автоматически открывается (причины открытия клапана описаны выше).

Схема байпаса

Выше мы постарались подробно описать и объяснить что из себя представляет система байпас и как она работает. Ниже на картинке представлена схема байпаса, которая поможет вам наглядно это понять.

Виды байпаса

Если вы не можете самостоятельно выбрать байпас и вам нужна в этом помощь, а также при выборе любых других элементов в системе отопления и сантехнике, то наши специалисты совершенно Бесплатно вам помогу в выборе и покупке необходимых материалов, а также окажут всю необходимую консультативную помощь.

С видами байпасов можно ознакомится из представленных нами изображений.

  1. Байпас короткий с клапаном Ду40, Ду50

  2. Байпас короткий с краном Ду40, Ду50

  3. Байпас удлиненный с клапаном Ду40, Ду50

  4. Байпас удлиненный с краном Ду40, Ду50

Байпас радиатора, как это работает

Вообще стоит начать с того что есть несколько вариантов систем отопления:

  • Двухтрубные системы отопления, где из названия ясно что идет подключение к двум трубам, а именно трубы, которая подает и трубу, которая отводит воду (соответственно подает воду в радиатор отопления и отводит воду из радиатора). Также здесь стоит выделять автоматические (более современные системы, наделенные терморегулятором, которым оснащается каждый элемент в отоплении (то есть каждый прибор), а также механические системы, в которых уже основополагающую функцию и будет выполнять описываемая нами система байпас. Об автоматической системе, о том стоит ли устанавливать циркуляционный насос, как увеличить КПД котла (в случае если вы живете в частном доме) и другие нюансы и важные вопросы в отоплении нами рассмотрены в других статьях на нашем сайте. Поэтому в данном материале мы не будем на этом заострять внимание, а перейдем сразу к механической системе и о том как же все-таки работает байпас. В двухтрубной системе отопления в ее механическом варианте именно байпасу отведена основополагающая роль, согласно правилам и государственным требованиям байпас обязательно должен устанавливаться у каждого радиатора отопления. То есть каждый радиатор отопления при механическом варианте отопительной системы должен быть оснащен байпасом. Вся регулировка осуществляется в мануальном режиме (то есть в ручном) с помощью запорной и регулирующей арматуры.

  • Вторым вариантом является однотрубные системы отопления, которые сейчас встречаются все реже и реже и в основном только в старых домах, которые были построены во времена СССР. Стоит ли менять всю однотрубную систему отопления в квартире на двухтрубную? Да, конечно стоит, так как однотрубная система отопления уже морально устарела, но если у вас есть непреодолимое желание сэкономить деньги, а система работает хорошо (если в вашей квартире стоит однотрубная система отопления и у вас в квартире жарко в отопительный сезон, то это показатель того что система работает хорошо), в таком случаем рекомендуем каждый радиатор оснастить замыкающим участком, это сэкономит вам деньги и качественно улучшит вашу систему отопления. Монтируется байпас, что позволяет теплоносителю перетекать с подводящей в отводящую систему, смысл всего этого в том что при перекрытии батареи теплоноситель уходит из вашей квартиры, то есть направляется прямиком к вашим соседям.

При таком варианте вы значительно сэкономите деньги , ввиду того, что не придется покупать новые радиаторы отопления и не придется тратить средства на монтаж радиаторов отопления, но есть и свои ощутимые минусы.

Потеря на теплоотдачи в таком случае может составлять от 10% до 20%, поэтому это можно использовать только в том случае что острое стеснение в средствах сопровождается хорошей работой вашей отопительной системы.

Поэтому мы рекомендуем полностью менять систему отопления на новую и если у вас до сих пор в квартире стоит однотрубная система отопления, то обращайтесь к нам и наши высококвалифицированные специалисты по разумной цене поменять вам ее на новую. Проточная же система отопления по сравнению с монтажом замыкающего участка имеет большие преимущества в плане теплоотдачи, объем теплоносителя в которой (при монтаже замыкающего участка) более чем на треть ниже.

Байпас радиатора. (Схема байпаса радиатора)

5 - кран для отладки циркуляции теплоносителя

6 - запорные краны, которые выполняют функцию терморегуляции.

Также данная схема может наглядно продемонстрировать как производить ремонтные работы с радиаторами отопления без отключения подачи воды (без перекрытия стояка).

Для это сначала нужно полностью открыть краны для отладки циркуляции теплоносителя, а после этого перекрыть запорные краны.

Если вы решили самостоятельно заниматься отоплением в квартире (монтаж отопления своими руками), доме или любом другом помещении, а конкретно решили самостоятельно установить байпас, то ниже мы подготовили для вас несколько ценных советов, которые безусловно помогут вам и не окажутся лишними.

Как выбрать диаметр байпаса (отводной трубы)?

Диаметр байпаса выбирается на основании диаметра подводящей трубы и он должен быть меньше ее на размер. Это необходимое условие для того чтобы избежать ограничений в поступлении теплоносителя к радиаторам отопления, что произойдет в случае если диаметр байпаса будет соразмерен с диаметром подводки. Например, если у вас диаметр подводки составляет три четверти, то диаметр отводной трубы (байпаса) должен быть одна вторая.

Как далеко устанавливается байпас от вертикальной трубы?

Чем дальше тем лучше, настолько далеко, насколько это возможно. При этом байпас монтируется максимально близко к радиатору.

Нужен ли терморегулятор при установке байпаса?

Да, для автоматизации процесса, терморегулятор при этом устанавливается между байпасом и радиатором, а конкретно между его входным отверстием.

Установка байпаса, монтаж систем отопления, замена радиаторов отопления, монтаж радиаторов отопления и другие услуги по отоплению и водоснабжению в Воронеже и Воронежской области можно заказать по телефону251-66-90 или 8 903 651-66-90. Заявки принимаются круглосуточно!

Выезд мастера бесплатно, все консультации и помощь в закупке и выборе материалов также осуществляется бесплатно. Для наших постоянных клиентов доступна гибкая система скидок, а также накопительная система.

Мы гарантируем качество всех наших работ и подтверждаем все гарантии договором!


Байпас в системе отопления

Что такое байпас

Точный перевод с английского простого термина «bypass» обозначает перенаправление в обход основной магистрали или трубопровода. Фактически это просто обводная труба, позволяющая обойти какой-то проблемный участок или узел. В системе отопления дома байпасная труба играет роль не менее важную, чем предохранительный клапан или батареи.

Зачем нужен обводная байпасная труба? Ремонт гидравлических узлов системы отопления всегда был сопряжен с большими вспомогательными работами, а ремонт отопления в зимний период зачастую превращался просто в пытку. Поэтому сервисные мастера, специализирующиеся в ремонте насосов и узлов системы отопления дома, рекомендуют использовать конструкцию для всех батарей и котла, если таковой в доме имеется.

Разновидности байпаса

Специалисты, используя термин байпас в отоплении дома, чаще всего подразумевают перемычку главного насоса системы индивидуального обогрева жилья. В реальности байпас используется немного шире в следующих вариантах:

  • Перепускная труба, позволяющая отключить из гидравлического контура труб неработающий циркуляционный насос котла индивидуальной системы отопления;
  • Устройство, дающее возможность вывести из системы отопления и не использовать при работающем отоплении любой узел системы – аккумулятор тепла, сушилки, батареи отопления.

Совет! Байпас является незаменимым инструментом, особенно в случаях нестабильного электропитания, или если батареи отопления находятся в аварийном состоянии.

В последнем случае прорыв свища на радиаторе может привести к затоплению соседей этажом ниже в многоквартирном доме. Байпасная магистраль, особенно в исполнении с обратным клапаном, позволит предотвратить большие неприятности.

Практические конструкции байпасной трубы

Несмотря на внешние различия, принцип и устройство байпаса практически идентичны, как для батареи центрального отопления в квартире, так и для электрического насоса, перекачивающего теплоноситель индивидуального отопления дома.

Как не замерзнуть при работающем индивидуальном отоплении

Первое назначение системы байпас в индивидуальном отоплении отнюдь не в повышении экономичности или эффективности отопительных приборов. Байпас, прежде всего, нужен для предупреждения выхода из строя индивидуального котла и разморозки батарей при отключении электроэнергии в следующих ситуациях.

Если у вас в индивидуальной системе отопления стоит малоинерционный котел на природном газе, его работа контролируется и обеспечивается газовой автоматикой и насосом прокачки теплоносителя. При отключении электроэнергии котел и насос остановятся, батареи будут остывать, вплоть до полного размораживания. При использовании твердого топлива остановка циркуляции грозит не только размораживанием радиаторов, а прежде всего перегревом или прогаром теплообменника котла, что нередко случается в условиях частного дома.

Установка байпасной магистрали с обратным клапаном позволяет организовать движение теплоносителя в системе отопления по принципу самотека, когда более тяжелый холодный теплоноситель вытеснял из теплообменника более легкий. Но для этого нужно, чтобы трубы, котел и батареи отопления были приспособлены для работы в условиях естественной циркуляции теплоносителя.

Как работает байпас в индивидуальном отоплении частного дома

Конструктивно байпасная система представляет: перепускную трубу с двумя ручными шаровыми клапанами, посадочным местом под циркуляционный насос и фильтром;

Устанавливается байпас непосредственно на патрубок для входа в котел холодной воды. В штатном режиме работы теплоноситель засасывается работающим циркуляционным насосом и выталкивается в котел для нагрева. При остановке мотора его крыльчатка создает сильное сопротивление потоку жидкости и в отдельных случаях способна даже закупорить трубу. Чтобы организовать полноценное протекание в ручном режиме, перекрываются краны, и поток теплоносителя направляется напрямую.

Для работы байпасного обвода и смены направления потока было бы достаточно одного крана. Чтобы получить возможность демонтировать главный насос, необходим второй кран, который также отсечет его от труб систем отопления.

К такой системе существует два основных требования:

  • Установка магистрали с насосом в верхнем положении для уменьшения завоздушивания линии;
  • Краны для переключения потоков жидкости и патрубки выбираются на четверть дюйма меньше диаметра основной обводной магистрали.
  • Наличие в линии байпаса качественного фильтра для удаления ржавчины и загрязнений.

Автоматический байпас с шариковым обратным  клапаном

В работе байпаса важным является своевременно выполнить переключение, зачастую от этого зависит работоспособность отопительного котла и всей системы. В отличие от байпасной схемы с ручным переключением, автоматический обратный клапан позволяет перенаправить поток за пару секунд. В обычном режиме напор жидкости на выходе из насоса прижимает шарик к седлу клапана, тем самым блокирует поток в обходном канале. При остановке насоса напор исчезает, и рабочий элемент обратного клапана освобождает обходную магистраль для движения жидкости самотеком.

Байпас в системе центрального отопления дома

Система обводного байпасного канала может быть полезной не только в системах индивидуального отопления. Установка прибора может быть выполнена как в двухтрубной, так и в однотрубной системах. Наиболее эффективным байпасная система будет в двухтрубной системе.

Кроме возможности ремонта батарей и всей арматуры системы отопления в доме, байпас позволяет довольно точно регулировать количество горячей воды, перепускаемой через радиатор. Подобные системы работают примерно по одной схеме, как для двухтрубных, так и для однотрубных линий центрального отопления. В современных двухтрубных системах отопления установка и применение байпаса является обязательным требованием СНиП отопления. Это делается для экономии горячей воды в системе отопления. При относительно высокой температуре воздуха на улице и работе батарей на полную мощность в помещении может возникнуть перегрев. Раньше избыток тепла ликвидировали с помощью открытых настежь окон, теперь с целью экономии ресурсов температуру батареи можно снижать байпасом.

К сожалению, подобная регулировка возможна только в одном направлении. Повысить температуру батареи байпасом практически невозможно. Поэтому для однотрубной системы ваша экономия на энергии позволит добавить тепла в квартирах на верхних и нижних этажах.

Байпасный обвод уже стал незаменимым для сушилок в ванных комнатах. В такие теплообменники энергии подается с избытком для поддержания надлежащего температурного режима, поэтому есть необходимость в ручной регулировке нагрева.

Байпасная конструкция  позволяет довольно быстро и эффективно выполнять заполнение системы и удалять воздушные пробки.

Изготовить и установить байпасную трубу можно собственными силами. Обводную линию можно спаять из алюминий-пропиленовой или металлопластиковой труб, добавив пару тройников и кранов для горячей воды.

Общая оценка влияния байпаса на экономию энергии

Наличие байпасной системы в системе индивидуального отопления позволяет экономить электроэнергию, но способ экономии требует реализации специального режима работы циркуляционного насоса. В этом режиме насос включается на 30-60 сек на максимальной мощности. По достижении оптимальных 2-3 м/с мотор отключается, и теплоноситель движется по инерции еще 2-2,5 мин по обходной линии. Общие затраты электроэнергии на привод насоса уменьшаются на 40-50%.

Кроме экономии электроэнергии, котел с байпасной линией потребляет на 10% меньше газа.

Использование байпасной магистрали не является единственным способом организовать отопление в режиме самотека. Основной проблемой является устройство улитки центробежного насоса. В промышленных центробежных насосах уже довольно давно используется конструкция с дополнительным объемом улитки и утопленным рабочим колесом. Такая схема обладает минимальным сопротивлением потоку, и при остановке мотора поток жидкости протекает без потерь.

Заключение

Практичность и полезность байпасной конструкции подтверждена в десятках тысяч установленных приборов. Современные газовые и твердотопливные котлы в обязательном порядке оснащаются приборами обводной линии. Старые котлы переоборудуются с установкой байпасной магистрали, как изготовленной собственноручно, но чаще — промышленного изготовления, с сертифицированными клапаном и датчиком жидкости.

Нужен ли мне байпас для обогревателя бассейна?

Нужен ли мне байпас на обогревателе бассейна?

SwimmingPoolSteve.com поддерживается пользователями. Чтобы этот ресурс о бассейнах и спа был доступен бесплатно для всех читателей, я зарабатываю комиссионные за покупки, сделанные по ссылкам на этой странице. Для получения дополнительной информации см. Полную страницу заявления об отказе от ответственности.


Если у вас есть обогреватель для вашего бассейна, то это один из самых дорогих отдельных компонентов вашей системы бассейна. Кроме того, это также один из самых темпераментных способов заставить его включиться и работать, когда вы этого захотите. По сравнению с ним, фильтр для бассейна не имеет большого количества движущихся частей, поэтому фильтры имеют тенденцию выходить из строя или требуют значительно меньшего обслуживания, чем нагреватели. Поскольку обогреватели дороги, у них много движущихся частей по сравнению с другими частями вашего оборудования, а обогреватели могут ломаться по-разному, вам, как владельцу бассейна, будет иметь смысл предпринять любые шаги. вы можете защитить свои вложения в более теплую температуру плавания.

Защита обогревателя бассейна важна, если вы хотите добиться от него максимально длительного срока службы. Что вам обязательно нужно. Если вы хотите изучить эту тему дальше, вы можете прочитать эту статью о том, как установить нагреватель для бассейна, или, если у вас уже есть установка нагревателя, вы можете взглянуть на контрольный список для нагревателя бассейна, чтобы узнать, есть ли что-то, что вы делаете, что может быть повреждение нагревателя. Одна тема, заслуживающая отдельной страницы, - это вопрос о том, следует ли вам использовать зонированный байпас для обогревателя бассейна или нет.Чтобы дать содержательный ответ на этот вопрос, мне нужно затронуть несколько разных тем, чтобы дать некоторый относительный контекст:

Что такое байпас? - Давайте избавимся от простых вещей. Водопроводный байпас, или водопроводные зоны, или зонированный байпас - все это способы описать добавление бокового ответвления от основной водопроводной магистрали, которая является вашей системой циркуляции. Когда что-то устанавливается «последовательно» (в линию), это означает, что все материалы в системе (вода, электричество) должны проходить через это.Когда что-то установлено «параллельно» (в автономном режиме), то материал, в данном случае вода, не обязательно должен проходить через параллельное устройство. Вы можете или можете не делать этого, или с помощью универсальной системы, такой как трехзонный байпас, вы можете иметь возможность отправлять всю воду, ничего или только около воды через периферийное устройство. Для водопроводных систем, когда вы слышите слово «зона», просто представьте себе клапан. Трехзонный байпас на вашем обогревателе может быть повторно использован как трехклапанный байпас для вашего обогревателя.Прежде чем мы перейдем к тому, как установить один из них и как они выглядят, сначала вам нужно знать, почему это важно для вашего пула.


Нужно ли отключать обогреватель? - Когда вы правильно ухаживаете за водой в бассейне, вам нужно будет регулярно делать то, что называется суперхлорированием, когда вы повышаете уровень свободного хлора как минимум до десятикратного значения связанного хлора и удерживаете его на этом уровне для продолжительной обработки в течение ночи. В этот период уровень свободного хлора нередко превышает 10 частей на миллион.Это то, что необходимо регулярно делать с бассейнами с хлором, чтобы поддерживать уровень связанного хлора ниже 1 ppm. Кроме того, очень вероятно, что будут случаями, когда что-то пойдет не так с вашим обслуживанием воды, и у вас будет вода низкого качества по любому количеству причин. Во время как этих запланированных, так и незапланированных событий для вашего обогревателя было бы огромным преимуществом отключиться от сети и не пропускать через него плохую или агрессивную воду, содержащую химические вещества. Внутренняя коррозия, утечки и выход из строя нагревателей бассейна - наиболее распространенный способ выхода из строя нагревателей бассейна.Принято считать, что использовать зональную байпасную систему, чтобы отключить обогреватель по мере необходимости, чтобы защитить его от воды низкого качества.

Как обойти нагреватель бассейна? - Перепускной канал обогревателя - не панацея для решения ваших проблем с обогревателем. Это всего лишь инструмент, но при правильном использовании он может оказаться очень полезным. Если у вас уже была вода плохого качества до того, как вы отключили обогреватель, значит, теперь внутри водонагревателя скопилась вода низкого качества, что может быть хуже, чем циркуляция воды низкого качества.Отключить нагреватель лучше всего заранее, как при плановом суперхлорировании. Когда это делается после обнаружения проблемы, вы хотите ограничить время простоя нагревателя, и в любой период, превышающий 12–24 часа, следует рассмотреть возможность слива или продувки воды изнутри нагревателя. Существует множество различных нагревателей и конфигураций. Вы должны попросить местного эксперта по бассейнам или нагревателям оценить вашу уникальную установку и дать совет о том, как наиболее эффективно использовать байпас нагревателя для вашей системы.Слив воды из обогревателя в автономном режиме может быть, а может и не быть хорошей идеей, и это, вероятно, будет зависеть от того, насколько плохая вода находится внутри него. Высокий хлор - это очень плохо. Постоянно высокий pH - это плохо (образование накипи), а период очень низкого pH - плохой (кислый). Высокий уровень хлора в сочетании с очень низким pH, вероятно, является худшим сочетанием для внутренних компонентов вашего обогревателя и, безусловно, того, чего вам следует избегать.


Наступает момент, когда вы можете спросить себя, почему ваш специалист по бассейну не установил байпас нагревателя в первую очередь на вашем бассейне.По крайней мере, по моему опыту, это просто функция стоимости. Когда вы используете байпас для обогревателя бассейна, вам понадобится несколько клапанов. Как минимум два и три для оптимального управления потоком, если вы используете клапаны типа «вход-выход», такие как эти переключающие клапаны Jandy. При желании можно создать зонированный байпас всего с одним трехходовым переключающим клапаном, например, Jandy 4715 (1,5 дюйма) или Jandy 4717 (2 дюйма). Обычно несколько сотен клапанов - это примерно то, что нужно, плюс несколько дополнительных минут, чтобы собрать все вместе, плюс вам нужно немного больше места на площадке оборудования для клапанов и байпаса, а большинство площадок оборудования уже малоразмерны. Это уже несколько сотен долларов, и добавьте к этому еще одно соображение ... предохранительные клапаны.

Клапаны сброса давления на нагревателях бассейнов - Все нагреватели бассейнов раньше поставлялись с клапанами сброса давления, потому что они, как вы знаете, взрываются с тревожной регулярностью. Современные обогреватели для бассейнов имеют внутренние механизмы безопасности, которые значительно усовершенствовались с первых дней использования обогревателей для бассейнов, и теперь только некоторые обогреватели для бассейнов будут иметь предохранительный клапан, а другие нет.Некоторые установщики вставляют их, а некоторые нет. В некоторых областях они требуются на всех нагревателях бассейнов, а в других - нет. Однако стоит отметить, что во многих областях нагреватель бассейна, установленный «последовательно» (в линию) в вашей водопроводной системе, не требует клапана сброса давления, однако, если вы решите создать зону в своем нагревателе с байпасом, во многих областях теперь требуется это подогреватель, чтобы установить предохранительный клапан.

За несколько сотен клапанов для байпаса, плюс, возможно, лучшая часть еще одной сотни за сам предохранительный клапан, плюс также необходимо иметь водопровод, чтобы отвести любую сброшенную (кипящую) воду в безопасное место, так как в отличие от взрыва любого, кто окажется рядом с оборудованием для бассейна.В конце концов, парень, продающий обогреватель за 2500 долларов, переполнен бизнесом, в то время как компания, занимающаяся обогревателями за 2900 долларов, устанавливающая байпасы и предохранительные клапаны буквально без дополнительной финансовой выгоды для себя, вряд ли продаст его. Вот почему у большинства обогревателей бассейнов нет байпаса. Я определенно хочу байпас для обогревателя бассейна, и вы тоже должны это сделать.

Как сделать байпас нагревателя - Вы можете использовать отдельные клапаны, либо две зоны, либо три зоны, чтобы сделать байпас нагревателя.В качестве альтернативы вы можете использовать одинарный трехходовой переключающий клапан, расположенный в месте тройника первой трубы, подающей в байпас нагревателя. Трехходовой переключающий клапан может направлять воду прямо в бассейн или перекрывать проход в бассейне и выталкивать всю воду через нагреватель. Вы даже можете установить его на полпути между двумя, чтобы позволить некоторому потоку к нагревателю, а другому - обойти его и вернуться прямо к бассейну. Не существует "правильного пути" для каждого применения, однако я рекомендую использовать три входных и выходных клапана для создания трехзонного байпаса для нагревателей бассейнов.Мне не нравится вероятность того, что вода будет выталкиваться обратно через выпускную сторону нагревателя из единственного перепускного клапана переключателя, закрытого на стороне нагревателя.

Максимальная скорость потока нагревателя бассейна - В связи с увеличением размера и мощности насосов для бассейнов в жилых домах более актуальной проблемой является то, что некоторые надежные фильтрующие насосы могут превышать максимальное значение скорости потока для вашего нагревателя. Уточните у производителя нагревателя или в руководстве по эксплуатации ваши конкретные числа, однако многие из них находятся в диапазоне 125 галлонов в минуту для максимального расхода. Это много, и большинство систем бассейнов не будут превышать это число, однако некоторые из более новых насосов с регулируемой скоростью мощностью 2 и 3 лошадиных силы смогут превысить это количество в некоторых системах водопровода. Если ваша система будет пропускать больше воды, чем максимум, с которым ваш обогреватель может безопасно справиться, вам потребуется установить внешний байпас. В большинстве новых обогревателей установлены внутренние байпасные системы, предотвращающие передачу слишком большого потока через теплообменник, но внешний байпас может быть предпочтительнее.

Контрольный список для обогревателя бассейна

Почему мой насос для бассейна вышел из строя раньше?

Как получить максимум жизни от вашего бассейна

Почему у меня сломался обогреватель для бассейна?

Как установить обогреватель, чтобы он прослужил

Бассейн блог Стива

Есть вопрос - спросите Стива

Если вы хотите продолжить изучение бассейнов и спа от отраслевого эксперта, подпишитесь на бассейн Стива на Facebook, Twitter и YouTube

Подтвержденные бренды бассейна Steve

Следующие ссылки и продукты относятся к аффилированным лицам веб-сайта «Бассейн Стива». Это бренды, продукты и услуги, вручную отобранные Стивом для одобрения. Обратите внимание, что эти одобрения могут включать денежную компенсацию, партнерские ссылки и реферальные сборы на Плавательный бассейн Стива, однако при использовании одного из этих продуктов или услуг с вас не взимается дополнительная плата. Доход, полученный от этих ссылок, помогает поддерживать доступ к бассейну и спа-ресурсам для всех. Для того, чтобы ваш продукт или услуга были рассмотрены для включения в список одобренных торговых марок, отправьте письмо по адресу SwimmingPoolSteve @ gmail.com.

Заявление о раскрытии информации Amazon - Как партнер Amazon я зарабатываю на соответствующих покупках.


www.InTheSwim.com

Если вам необходимо заказать оборудование, запчасти или химикаты для бассейнов через Интернет, вам следует выбрать покупку у специалиста, который занимается исключительно продуктами для бассейнов и спа. InTheSwim.com был бы моей рекомендацией владельцам бассейнов, которые хотят делать покупки в Интернете для принадлежностей для бассейнов и спа.

- Бассейн Стив


www.BasecreteUSA.com

Я не могу не подчеркнуть важность использования гидроизоляционного раствора для бетонных бассейнов. Когда дело доходит до технического процесса гидроизоляции бетонных бассейнов, Basecrete - самый эффективный продукт, о котором я знаю. Я настоятельно рекомендую всем владельцам бетонных бассейнов использовать продукты Basecrete.

- Бассейн Стив


www.LightStream.com

Установка пула может быть очень дорогой, особенно когда вы начинаете добавлять дополнительные опции.Строительство бассейна - это событие, которое бывает раз в жизни для большинства людей, и очень важно получить именно тот бассейн, который вы хотите. Финансирование бассейна может помочь вам получить тот бассейн, который вы хотите, и убедиться, что у вас есть деньги, необходимые для того, чтобы сделать это правильно с первого раза.

- Бассейн Стив


www. PoolSuppliesCanada.ca

Когда дело доходит до заказа принадлежностей для бассейнов и спа в Канаде, www.PoolSuppliesCanada.ca, безусловно, является лучшим вариантом. В них есть все, от химикатов до сменных насосов и целых комплектов для бассейнов, с возможностью бесплатной доставки и большим количеством товаров «на складе», чем в любом другом канадском интернет-магазине.

- Бассейн Стив

RV Перепускной клапан и сливной клапан водонагревателя

Худший вид ремонта - это тот, который можно предотвратить. Будьте очень внимательны при подготовке вашего автофургона к зиме.

На самом деле нет необходимости заливать антифриз в водонагреватель, резервуар для хранения пресной воды, резервуары для серой и черной воды, поскольку они опорожняются и достаточно велики, чтобы расширяться и сжиматься без каких-либо повреждений.

Водопроводы в доме на колесах обычно очень тонкие, и у них мало места для расширения.Им нужен антифриз для автофургонов.

Водонагреватель RV имеет водопровод в нижней части, куда входит холодная вода. Сверху на этой линии находится трубопровод для горячей воды, который питает ваши трубы. Если есть средняя труба, которая соединяет эти две линии, поздравляем, вы только что нашли перепускной клапан RV.

Байпас предотвращает попадание незамерзания в обогреватель. Если по какой-либо причине в обогреватель попадает антифриз, вам необходимо полностью промыть его, прежде чем вы сможете накопить больше воды для душа.На большинстве домов на колесах установлен этот байпас. Некоторые RV имеют один, два или три перепускных клапана.

  • Трехклапанная система
    Убедитесь, что клапаны на линии холодной и горячей воды повернуты перпендикулярно линии. Поверните перепускной клапан так, чтобы он был параллелен линии. Антифриз теперь будет проходить прямо через линию, минуя резервуары.
  • Двухклапанная система
    Поверните оба клапана так, чтобы они располагались параллельно линии. Это позволит воде обойти нагреватель.
  • Одноклапанная система. Просто поверните клапан перпендикулярно к линии в системе с одним клапаном, чтобы обойти бак с горячей водой.

Перед заливкой антифриза в систему следует также обойти фильтр или удалить его.

Процесс подготовки к зиме может быть непростой практикой для нового владельца дома на колесах. Он немного варьируется в зависимости от модели автомобиля, но некоторые аспекты являются стандартными для всех домов на колесах. Одна из таких практик - байпас водонагревателя.

Перепускной клапан водонагревателя RV

Некоторые водонагреватели поставляются с установленным байпасным клапаном, что упрощает работу. Если в вашем доме на колесах его нет, установите его.

  • Найдите свой обогреватель. Он расположен снаружи вашего фургона и, скорее всего, находится за большой крышкой с экраном в верхнем правом углу.
  • Откройте экран. Позади него вы найдете анод, который обычно снимается при сливе бака для подготовки к зиме. Анод со временем расшатывается, поэтому замените его, когда он начнет выглядеть старым. Вам понадобится гнездо 1-1 / 16 для анодного стержня.
  • Теперь войдите в свой фургон и найдите обогреватель изнутри. Возможно, вам придется снять крышку, чтобы получить к ней доступ.
  • Холодная вода поступает снизу, а горячая вода выходит из верхней части водонагревателя. Если в вашем доме на колесах есть байпасный клапан, эти две трубы будут подключены напрямую друг к другу с помощью третьей трубы.
  • Рычаг клапана должен указывать в том направлении, в котором вы хотите, чтобы вода текла. Если его повернуть на 90 градусов к байпасной линии, он потечет в байпасную линию и не попадет в резервуар.
  • Оба клапана на линии горячей и холодной воды должны быть повернуты, чтобы предотвратить попадание антифриза в резервуар для горячей воды.
  • Извлеките предохранитель вашего обогревателя, чтобы он не сработал, пока в нем нет воды.

Подготовка к зиме - это не только обход системы горячего водоснабжения.Установите перепускной клапан, если в вашем доме на колесах его нет, чтобы облегчить подготовку к зиме.

Обратный клапан водонагревателя RV

Линия обратного клапана - это место, где в первую очередь встречаются фургон и городская вода. Для этого тоже нужен антифриз. Перед добавлением антифриза водяной насос должен быть выключен.

• Снимите сетку, прикрепленную к водопроводу. Обратный клапан находится внутри.
• Вдавите клапан, пока из него не вытечет вся вода и не начнет вытекать антифриз.
• Повторно подключите водяной насос.

Помните: если что-то кажется слишком сложным, не делайте этого. Отнесите свой RV в сервисный отдел.

Спасибо за прочтение и не забудьте оставить комментарий ниже!

Перепускные клапаны давления | Регуляторы

Перепускные клапаны давления служат для регулирования давления в системе путем отвода части потока. Обычно они отводят жидкость от выпускного отверстия насоса обратно в резервуар.

Перепускной клапан давления по сути является регулятором противодавления.Они оба контролируют свое входное или выходное давление и функционируют, открывая ровно столько, чтобы сбросить избыточное давление на входном порте. Эти клапаны называются по-разному, исходя из тонких различий в области применения или отрасли.

На схеме справа показан регулятор перепуска давления, используемый для регулирования давления на выходе из насоса. Обратите внимание, что концепция управления перепуском давления одинаково хорошо работает для всех типов насосов (то есть центробежных насосов, а также поршневых насосов).

Типичные перепускные клапаны давления имеют пружинную и поршневую конструкцию, и они хорошо подходят для наиболее распространенных промышленных применений, включая традиционные гидравлические системы (традиционные перепускные клапаны давления можно найти здесь)

Запросить расценки Загрузить брошюру
Прецизионные перепускные клапаны давления

для требовательных Приложения

Equilibar предлагает уникальный регулятор обратного давления, который предлагает несколько явных преимуществ для приложений с перепуском давления:

См. Подробную информацию о клапанах обратного давления и регуляторах Equilibar для получения дополнительной информации о доступных моделях и размерах.

Прецизионный регулятор обратного давления Equilibar® может обеспечить очень стабильное регулирование давления, несмотря на широкий диапазон значений расхода. В отличие от клапанов регулирования давления, которым обычно требуется несколько секунд для адаптации к изменяющимся условиям потока, Equilibar имеет молниеносный отклик (менее 10 мс). Используя Equilibar, можно даже быстро изменять давление в системе и даже генерировать шаблоны давления и формы импульсов.

Регуляторы обратного давления Equilibar в настоящее время поставляются для труб размером до 4 дюймов.Они могут получать сигнал уставки пилота 1: 1 либо от ручных регуляторов давления воздуха, либо от электронных регуляторов давления. Однако по запросу могут быть изготовлены регуляторы большего размера. Узнайте больше о нашей уникальной технологии регуляторов обратного давления и деталях наших продуктов.

Свяжитесь с нашими инженерами для получения дополнительной информации о вашем приложении.

Запрос цены Загрузить брошюру

Прецизионный перепускной клапан Equilibar размером 1/2 дюйма с компьютерным автоматизированным пилотным регулятором наверху


Перепускной регулятор давления, регулирующий давление на выходе из насоса.

Прецизионный регулятор обратного давления Equilibar может обеспечивать управление давлением байпаса насоса с помощью сигнала уставки воздуха, подаваемого ручным или электронным регулятором давления (подробности).

Этот более крупный 2-дюймовый перепускной клапан Equilibar® может управляться вручную или с помощью электроники для обеспечения точного управления давлением насоса.

Перепускной клапан горячего газа

The Hot Gas Bypass Valve Explained
By Gary McCreadie

Перепускные клапаны горячего газа - простой и очень эффективный способ добавить ложную нагрузку на змеевик испарителя.Вы спросите, что такое ложная нагрузка. Что ж, как мы узнали в прошлом, давление хладагента напрямую связано с окружающей температурой окружающей среды. Например, если возвратный воздух в системе близок к заданному значению, независимо от того, что это за заданное значение, давление всасывания будет ниже, чем если бы возвратный воздух был на пять градусов выше заданного значения, правильно? Добавляя горячий газ из нагнетательной линии в испаритель, мы можем повысить давление и температуру испарителя. Поскольку эта нагрузка не создается за счет тепла от возвратного воздуха, нагрузка считается ложной.Перепускные клапаны горячего газа могут использоваться во многих различных сферах применения, где нагрузка на испаритель варьируется, от жилых помещений до серверных и технологического охлаждающего оборудования. Использование перепускного клапана горячего газа также может предотвратить короткое срабатывание компрессора и предотвратить замерзание испарителя в условиях низкой нагрузки. Когда температура помещения или процесса достигает заданного значения, в испаритель можно добавить горячий газ для повышения его температуры. При повышении температуры испарителя достижение заданного значения займет больше времени, что увеличивает время работы компрессора и предотвращает замерзание испарителя.Однако имейте в виду, что в некоторых случаях замерзание испарителей при нормальной работе является нормальным явлением, например, в низкотемпературных холодильных установках.

Пример Из Использовать
Большой лекционный зал заполнен людьми, нагрузка будет высокой, и система, скорее всего, будет работать на 100% для охлаждения помещения. Во время антракта люди уходят на перерыв, нагрузка падает, и комната приближается к заданной. Перепускной клапан горячего газа открывается, создавая ложную нагрузку на испаритель, поскольку температура испарителя была увеличена, приточный воздух, обслуживающий лекционный зал, также будет увеличен, что не позволит достичь уставки.Когда люди снова войдут в зал, истинная нагрузка повысит температуру испарителя, и байпас горячего газа закроется. Это предотвращает короткие циклы компрессора с изменяющейся нагрузкой, остановка и запуск компрессора являются основным фактором отказа компрессора с течением времени.

Давайте посмотрим, как работает клапан. Есть механические клапаны и электрические клапаны.

Механический
В механический перепускной клапан горячего газа (HGB) подается нагнетаемый газ (горячий газ), отводимый от нагнетательной линии.Выход клапана напрямую подключен к входу испарителя после клапана TX. В некоторых ситуациях, когда используется несколько испарителей, он может быть подключен к линии всасывания. Однако у этого есть некоторые недостатки, например, неправильный возврат масла в компрессор. Они регулируются вручную, Sporlan ADRSE-2, как показано на видео ниже, регулируется с помощью шестигранного ключа. Регулировка клапана внутрь позволит большему количеству горячего газа проходить через клапан, отклонение регулировки позволит меньшему количеству горячего газа проходить через клапан.При настройке клапана вам может потребоваться смоделировать состояние низкой нагрузки. Например, если вы хотите поддерживать в испарителе давление всасывания 60 фунтов на кв. Дюйм, выполните следующие действия. Смоделируйте условия низкой нагрузки, позвольте давлению упасть ниже 60 фунтов на квадратный дюйм. Начиная с полной регулировки горячего газа, медленно начинайте регулировать клапан внутрь до тех пор, пока поток горячего газа не поднимет давление в испарителе до желаемого значения 60 фунтов на квадратный дюйм. Клапан будет поддерживать это заданное значение, отслеживая давление в испарителе и добавляя горячий газ по мере необходимости.

Электронный
Электронный перепускной клапан горячего газа (EHGB) использует ту же концепцию, что и его механический ответный элемент, но работает немного иначе. Например, серия Sporlan SDR использует шаговый двигатель 12 В постоянного тока. Контроллер должен использоваться вместе с клапаном и иметь возможность контролировать температуру и давление. Электронную настройку можно использовать для более точного контроля температуры испарителя. Электронный клапан также может быть подсоединен к впускному отверстию испарителя или к линии всасывания.Вам понадобится интерфейс для настройки этого клапана, шестигранного ключа недостаточно.

Трубопровод Конфигурации
Вообще говоря, существует три способа прокладки трубопровода в байпасной линии горячего газа.

1. Вход в испаритель с распределителем. В этом методе байпасная линия горячего газа должна проходить после клапана TX, но перед распределителем. Следует использовать вспомогательное соединение на стороне (ASC), ASC предотвращает проблемы с работой клапана TX, поскольку горячий газ течет в испаритель.

2. Вход испарителя без распределителя, эта конфигурация следует тем же принципам, что и выше.

3. Эта конфигурация может использоваться непосредственно в линии всасывания при использовании нескольких испарителей. Следует отметить, что возврат масла в компрессор может быть проблемой из-за того, что хладагент проходит в обход змеевика испарителя.

Не все клапаны одинаковы. Перед выбором или установкой перепускного клапана горячего газа ознакомьтесь со спецификациями производителя, а также с документацией по установке и обслуживанию.

Гэри МакКриди

Подписывайтесь на HVAC Know It All в Instagram, Facebook, YouTube и LinkedIn и СЛУШАЙТЕ на подкаст HVAC Know It All

Сэкономьте 8% на покупках в TruTech Tools с кодом knowitall (за исключением продуктов Fluke и Flir)

Как настроить байпасную систему возвратного воздуха с экономией и обогревом после байпаса

Я задал предыдущий вопрос по этому поводу, но так и не получил хорошего ответа.Я пытаюсь настроить систему обхода возвратного воздуха в EnergyPlus, которая имеет экономию и нагрев ПОСЛЕ обхода. Существует файл примера EnergyPlus для байпаса возвратного воздуха, но он не соответствует системе, которую я пытаюсь смоделировать, и не кажется очень гибким.

В файле примера есть все оборудование кондиционирования (система наружного воздуха, охлаждающий змеевик, змеевик подогрева) на главном ответвлении и только вентилятор на выпускном ответвлении (после байпасного смешивания). SetpointManager: ReturnAirBypass применяется к воздушному контуру, а к выходным узлам змеевика нагрева и охлаждения применены объекты SetpointManager: Scheduled.Нет объектов SetpointManager: MixedAir. Вот проблемы, которые я обнаружил с файлом примера:

  1. Если я попытаюсь переместить нагревательный змеевик в выходную ветвь, управление байпасом выйдет из строя. Байпасный поток уменьшен по сравнению с файлом из базового примера, что приводит к тому, что нагревательный змеевик должен работать в течение многих часов, чтобы достичь желаемой температуры на выходе контура.
  2. Если я включу экономию, байпасный поток будет полностью отключен в часы экономии. На самом деле, я хотел бы иметь возможность сэкономить на стороне наружного воздуха, чтобы достичь температуры осушения в выходном узле охлаждающего змеевика, а затем смешать с байпасным потоком, чтобы избежать необходимости нагревания нагревательного змеевика для достижения желаемой температуры приточного воздуха. .

Чтобы попытаться исправить эти проблемы, я написал программу EMS для управления системой. В простейшей форме (без экономии) я определяю требуемый поток (используя массовый расход на выпускном узле стороны подачи, с программой, работающей внутри итерационного цикла системы HVAC), и определяю, какой объем байпасного потока требуется на основе массовый расход и температура возвратного воздуха, а также температура осушения (температура воздуха, выходящего из основного ответвления). Затем я регулирую массовый расход впускного узла байпасной ветви.Чтобы добиться экономии, я также регулирую расход наружного воздуха, когда условия подходят. Наконец, я применил диспетчер уставок сброса наружного воздуха к узлу выхода вентилятора (выход на стороне подачи) и диспетчер уставки смешанного воздуха к нагревательному змеевику, чтобы тепло вентилятора учитывалось в нагревательном змеевике.

Я провел несколько тестов кода EMS и сначала обнаружил, что он работает должным образом. Однако при проведении ежегодного моделирования с несколькими воздушными контурами с этой конфигурацией и примененным кодом EMS я начал замечать некоторые странности.Воздушные петли будут работать должным образом в течение продолжительных периодов времени (например, с 1 января по 13 марта), а затем полностью прекратятся (поток вообще отсутствует) на оставшуюся часть года. Это происходило в разное время для разных воздушных петель. Я подумал, что это может быть связано с конфигурацией обхода возвратного воздуха, но не с SetpointManager: ReturnAirBypass (я удалил его, когда добавил код EMS, потому что он полностью обходился ... (подробнее)

Признаки неисправности или неисправности Обводная трубка нагревателя

Перепускная трубка обогревателя - это компонент системы охлаждения, который используется во многих легковых и грузовых автомобилях.Его назначение - служить проходом в системе охлаждения, который идет в обход термостата, чтобы охлаждающая жидкость поступала даже тогда, когда термостат двигателя закрыт. Перепускная трубка охлаждающей жидкости обеспечивает проход для минимального потока охлаждающей жидкости, так что двигатель не перегревается из-за недостаточного охлаждения, когда термостат закрыт и ограничивает поток охлаждающей жидкости.

Хотя обслуживание байпасной трубки обычно не считается плановым обслуживанием, оно по-прежнему подвержено тем же проблемам, которым подвержены все компоненты системы охлаждения, и иногда может требовать внимания.Обычно неисправная байпасная трубка нагревателя вызывает несколько симптомов, которые могут предупредить водителя о проблеме.

Запах охлаждающей жидкости

Одним из симптомов проблемы с перепускной трубкой нагревателя является запах охлаждающей жидкости из моторного отсека. В большинстве байпасных трубок нагревателя используется уплотнительное кольцо или прокладка для герметизации байпасной трубки двигателя. Если уплотнительное кольцо или прокладка изнашиваются или порвутся, охлаждающая жидкость начнет вытекать из байпасной трубки. Это может привести к появлению запаха охлаждающей жидкости из моторного отсека автомобиля. Некоторые перепускные трубки охлаждающей жидкости расположены в верхней части двигателя, и в результате может возникать запах охлаждающей жидкости задолго до того, как охлаждающая жидкость будет заметно обнаружена, не открывая капот.

Утечка охлаждающей жидкости

Наиболее частым признаком неисправности байпасной трубки нагревателя является утечка охлаждающей жидкости. Если прокладка байпасной трубки или уплотнительное кольцо будут повреждены, или если байпасная трубка протечет из-за чрезмерной коррозии, это может вызвать утечку охлаждающей жидкости. В зависимости от серьезности утечки охлаждающая жидкость может вытечь или не вытечь на пол или под автомобиль. Неисправная прокладка или уплотнительное кольцо может потребовать простой замены уплотнения, в то время как корродированная трубка обычно требует замены.

Поскольку перепускная трубка охлаждающей жидкости является компонентом системы охлаждения двигателя, ее выход из строя может привести к его перегреву и серьезному повреждению двигателя.Если байпасная трубка вашего автомобиля протекает или имеет другую проблему, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля, чтобы определить, требует ли байпасная трубка замены.

Зачем вашей хладагентной сушилке байпас горячего газа

По мере приближения к концу года дни становятся короче, а ночи становятся холоднее. Мы разводим костры, надеваем больше слоев и запускаем обогреватель, чтобы защитить себя от бодрящей температуры. Но иногда сильный холод может привести к серьезным проблемам как для людей, так и для строений.Дома могут быть повреждены сильным снегопадом, обледеневшими ветками, которые ломаются под собственным весом, и лопаются трубы. Замерзшая температура может вызвать проблемы для многих конструкций, и это справедливо для осушителей хладагента. С помощью байпаса горячего газа вы можете поддерживать оптимальную температуру сушильной машины, не рискуя здоровьем вашей системы.

Переохлаждение может повредить осушитель хладагента

Холодильный контур в осушителе хладагента рассчитан на охлаждение всей впускной емкости до определенной температуры.Если по какой-либо причине осушитель загружен только частично, контур хладагента может переохлаждать воздух, что приведет к не только конденсации, но и замерзанию воды в воздухе. Если вода замерзнет внутри теплообменника, воздушный поток может быть заблокирован, а расширение, происходящее во время образования льда, может привести к растрескиванию теплообменника.

Что такое байпас горячего газа?

Перепуск горячего газа - это клапан, который автоматически регулирует температуру охлаждения в теплообменнике осушителя в зависимости от давления хладагента.Давление, измеренное после теплообменника, напрямую зависит от температуры в системе. Низкое давление означает, что будет низкая температура.

Когда осушитель загружен лишь частично, давление в системе ниже. Когда давление в контуре хладагента уменьшается, перепускной клапан горячего газа открывается, позволяя некоторой части хладагента обойти теплообменник, устраняя проблему переохлаждения.

Как выбирается эффективный байпас горячего газа

Важно выбрать байпас горячего газа, который может полностью открываться и закрываться в зависимости от входного давления.Байпасные клапаны горячего газа с ограниченной возможностью открывания с меньшей вероятностью предотвратят замерзание при особенно низкой входящей нагрузке.

Управление открытием клапана должно зависеть от измеренного давления, а положение клапана должно быть согласованным. Это абсолютное требование для осушителя для поддержания постоянной точки росы выходного давления. Осушитель должен быть пригодным для жизни, а это означает, что все компоненты должны быть надежными в течение многих лет эксплуатации, включая байпас горячего газа.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
