Мощность чугунных радиаторов отопления таблица

Содержание

  1. Мощность 1 секции чугунного радиатора
  2. МС 140 – 500 с оребрением (коллектор)
  3. MC 140 – 300
  4. MC 90 — 500
  5. МС 110 – 500
  6. МС 100 – 500
  7. Новые чугунные радиаторы
  8. Какая тепловая мощность чугунных радиаторов отопления
  9. Что такое теплоотдача и мощность радиаторов
  10. Порядок расчета количества секций
  11. Размеры и вес чугунных радиаторов отопления
  12. Срок службы чугунных радиаторов
  13. Рабочее и опрессовочное давление
  14. Качество теплоносителя для чугунных радиаторов
  15. Корпус радиатора
  16. Сравнение радиаторов отопления по таблице теплоотдачи
  17. Радиатор отопления, сравнение нескольких видов
  18. Важные аспекты выбора радиатора
  19. Пояснения сравнительных величин приборов отопления
  20. Как правильно сделать расчет тепловой мощности



Мощность 1 секции чугунного радиатора

Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

Новые чугунные радиаторы

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

А на этом все, думаю я вам дал раскладку привычных чугунных радиаторов. Конечно мощность может немного прыгать от производителя к производителю, но примерно мощность держится в этих пределах.

Какая тепловая мощность чугунных радиаторов отопления

В последнее десятилетие на отечественном рынке появились новые модели отопительного оборудования, в том числе и радиаторов, но изделия из чугуна по-прежнему востребованы у потребителей. Их выпускают как российские, так и зарубежные производители. Чугунные радиаторы отопления, представленные на фото, являются одним из элементов обустройства теплоснабжения квартиры или собственного дома.

Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.



Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.
Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Порядок расчета количества секций

Существуют разные методики выполнения технических расчетов радиаторов. Точные алгоритмы позволяют производить вычисления с учетом многих факторов, включая размеры и размещение помещения в здании. Также можно воспользоваться упрощенной формулой, которая позволит узнать искомое значение с достаточной точностью. Итак, рассчитать количество секций можно, умножив площадь помещения на 100 и полученный результат разделив на мощность секции чугунного радиатора в ватах.



При этом специалисты рекомендуют:

  • в том случае, когда итогом стало дробное число, округлять его в большую сторону. Запас по теплу лучше, чем его недостаток;
  • когда в комнате насчитывается не одно, а несколько окон, установить две батареи, разделив между ними необходимое количество секций. В результате не только увеличивается срок эксплуатации радиаторов, но и их ремонтопригодность. Батареи станут хорошей преградой для холодного воздуха, поступающего от окон;
  • при высоте потолка в комнате более 3-х метров и наличии двух внешних стен с целью компенсации потерь тепла желательно добавить пару секций и тем самым увеличить мощность чугунного радиатора отопления.



Размеры и вес чугунных радиаторов отопления

Параметры чугунных радиаторов на примере отечественного изделия МС-140 следующие:

  • высота – 59 сантиметров;
  • ширина секции – 9,3 сантиметра;
  • глубина секции – 14 сантиметров;
  • емкость секции – 1,4 литра;
  • вес – 7 килограммов;
  • мощность секции 160 ватт.



Со стороны владельцев недвижимости можно услышать нарекания, что довольно сложно переносить и устанавливать радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, но радует, что такая работа в квартире или доме делается один раз, поэтому размеры чугунных радиаторов отопления необходимо правильно рассчитать.

Поскольку количество теплоносителя в такой батарее составляет всего 14 литров, то, когда тепловая энергия поступает из котла автономной отопительной системы, тогда придется оплачивать лишние киловатты электроэнергии или кубометры газа.

Срок службы чугунных радиаторов

По таким показателям как продолжительность срока эксплуатации и чувствительность к температуре и качеству теплоносителя чугунные радиаторы опережают другие виды батарей. Что вполне объяснимо: чугун характеризуется устойчивостью к абразивному износу и тем, что он не вступает ни в какие химические реакции с материалами, из которых изготавливают трубы и элементы нагревательных котлов.

Размеров каналов, проходящих через чугунные батареи, достаточно для того, чтобы приборы засорялись минимально. В результате им не требуются работы по очистке. По мнению специалистов, современные радиаторы из чугуна способны прослужить от 30 до 40 лет. Но нельзя не сказать о большом недостатке данной продукции – это плохая переносимость гидравлических ударов.

Рабочее и опрессовочное давление

Среди технических характеристик помимо того, что важна мощность чугунных радиаторов отопления, следует упомянуть о показателях давления. Обычно рабочее давление жидкого теплоносителя составляет 6-9 атмосфер. Любые виды батарей с таким параметром напора справляются без проблем. Штатным давлением для чугунных изделий считается именно 9 атмосфер.

Помимо рабочего используется понятие «опрессовочное» давление, отражающее максимально допустимую его величину, возникающую при первоначальном запуске отопительной системы. Для чугунной модели МС-140 оно равно 15 атмосфер.



Согласно регламенту, в процессе запуска системы отопления необходимо выполнять проверку возможности плавно запустить центробежные насосы, которые должны функционировать в автоматическом режиме, но в действительности все обстоит далеко не так, как следует.

К сожалению, в большинстве домов автоматика либо отсутствует, либо неисправна. Но инструкция проведения такого вида работ предусматривает, что первоначальный пуск следует выполнять при закрытой задвижке. Ее разрешается плавно открыть только после выравнивания давления в подающей теплоноситель магистрали.
Но работники коммунальных служб не всегда выполняют инструкции. В итоге в случае нарушения регламента возникает гидроудар. При нем значительный скачок давления приводит к превышению допустимого значения давления и одна из батарей, расположенная по пути движения теплоносителя, оказывается не способной выдержать такую нагрузку. В итоге срок службы прибора значительно сокращается.

Качество теплоносителя для чугунных радиаторов

Как ранее отмечалось, для чугунных радиаторов не имеет значения качество жидкого теплоносителя. Этим приборам не важен показатель pH и другие его характеристики. Одновременно посторонние примеси, такие как камни и другой мусор, присутствующие в коммунальных теплосетях, проходят без помех через достаточно широкие каналы батарей и транспортируются дальше. Частенько они оказываются в узких отверстиях вставок из стали в биметаллических радиаторах у соседей. Естественно, что со временем мощность секции чугунного радиатора понижается.

Если в частном доме используется автономная система теплоснабжения, не имеет значения, какой будет использован теплоноситель – вода, тосол или антифриз. Перед использованием воды в качестве носителя тепла владельцу недвижимости нужно произвести ее подготовку, в противном случае отопительный котел, гидравлическая группа или теплообменник быстро выйдут из строя (прочитайте: «Химическая очистка теплообменников котла «). Также может упасть мощность нагревательного теплоагрегата.

Корпус радиатора

Чугунные радиаторы продают неокрашенными, поэтому после покупки изделия покрывают термостойким составом. Кроме этого, их следует протянуть, поскольку отечественная сборка не отличается качеством.

Однозначно ответить, какие радиаторы лучше – алюминиевые, чугунные или биметаллические — невозможно. Все зависит от личных предпочтений.

Напоследок видео об установке чугунных радиаторов отопления:

Сравнение радиаторов отопления по таблице теплоотдачи

На стадии проекта дома выбираются радиаторы отопления помещений. В частном строительстве часто это право передается владельцу дома. Как выбрать необходимый радиатор: чугунный, биметаллический, алюминиевый? Не всегда в выборе преобладает здравый смысл и реальные данные приборов отопления, перевешивает экономическая составляющая стоимости дома. Не всегда что дешево, правильный выбор, постараемся раскрыть параметры теплоотдачи разных радиаторов.

Радиатор отопления, сравнение нескольких видов

Основной характеристикой отопительного устройства является теплоотдача, это способность радиатора создать тепловой поток необходимой мощности. Выбирая отопительное устройство, надо понимать, что для каждого из них существуют определенные условия. при которых создается указанный в паспорте тепловой поток. Основными радиаторами выбора в отопительных системах являются:

  1. Секционный чугунный радиатор.
  2. Алюминиевый прибор отопления.
  3. Биметаллические секционные приборы отопления.

Сравнивать разного вида отопительные устройства будем по параметрам, которые влияют на их выбор и установку:

  • Величина тепловой мощности прибора отопления.
  • При каком рабочем давлении. происходит эффективное функционирование прибора.
  • Необходимое давление для опрессовки секций батареи.
  • Занимаемый объем теплового носителя одной секцией.
  • Какой вес отопительного прибора.

Необходимо отметить, что в процессе сравнения не стоит учитывать максимальную температуру теплового носителя, высокий показатель этой величины разрешает применение этих радиаторов в жилых помещениях.

В городских тепловых сетях всегда разные параметры рабочего давления теплового носителя, этот показатель надо учитывать, выбирая радиатор, а также параметры испытательного давления. В загородных домах, в поселках с коттеджами теплоноситель почти всегда ниже показателя в 3 Бар. но в городской черте централизованное отопление подается с давлением до 15 Бар. Повышенное давление необходимо, так как много зданий с большим количеством этажей.

Важные аспекты выбора радиатора

Выбирая радиатор надо помнить о гидравлическом ударе, который происходит в сетях централизованного отопления при первых запусках системы в работу. По этим причинам не каждый радиатор подходит для этого вида систем отопления. Теплоотдачу прибора отопления желательно проводить с учетом характеристик прочности отопительного устройства.

Важными показателя выбора радиатора являются его вес и вместимость теплового носителя, особенно для частного строительства. Емкость радиатора поможет в расчетах нужного количества теплового носителя в системе частного отопления, провести расчет расходов на энергию нагрева его до необходимой температуры.

Необходимо при выборе отопительных устройств учитывать и климатические условия региона. Радиатор крепится обычно к несущей стене, по периметру дома располагаются приборы отопления, поэтому их вес необходимо знать для расчета и выбора способа креплений. В качестве сравнений теплоотдачи радиаторов отопления таблица, в ней приводятся данные известной компании RIFAR. выпускающие отопительные устройства из биметалла и алюминия, а также параметры чугунных приборов отопления марки МС-410.

Алюминиевый от.прибор межосевое 500 мм.

Алюминиевый от.прибор межосевое 350 мм.

Пояснения сравнительных величин приборов отопления

Из представленных выше данных, видно, что наиболее высоким показателем теплоотдачи обладает биметаллическое отопительное устройство. Конструктивно такой прибор представлен компанией RIFAR в ребристом алюминиевом корпусе. в котором располагаются металлические трубки, вся конструкция крепится сварным каркасом. Этот вид батарей ставится в домах с большой этажностью, а также в коттеджах и частных домах. К недостатку этого вида отопительного устройства относится его дороговизна.

Более востребованы алюминиевые отопительные приборы, у них на немного ниже параметры теплоотдачи, но стоят значительно дешевле биметаллических устройств отопления. Показатели испытательного давления и рабочего позволяют этот вид батарей устанавливать в зданиях без ограничения этажности.

Важно! Когда этот вид батарей ставится в домах с большим количеством этажей, рекомендуется иметь собственную котельную станцию, в которой есть узел водоподготовки. Это условие предварительной подготовки теплоносителя связано со свойствами алюминиевых батарей. они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления. По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления.

Чугунные батареи в этой сравнительной системе параметров значительно проигрывают, у них низкая теплоотдача, большой вес отопительного прибора. Но, несмотря на эти показатели, радиаторы МС-140 пользуются спросом населения, причиной которого являются такие факторы:

  1. Длительность безаварийной эксплуатации, что важно в отопительных системах.
  2. Стойкость к негативному воздействию (коррозии) теплового носителя.
  3. Тепловая инерционность чугуна.

Данный вид устройств отопления работает более 50 лет, для него нет разницы в качестве подготовки теплового носителя. Нельзя их ставить в домах, где, возможно, высокое рабочее давление сети отопления, чугун не относится к прочным материалам.

Как правильно сделать расчет тепловой мощности

Грамотное обустройство системы отопления в доме не может обойтись без теплового расчета мощности отопительных устройств необходимых для обогрева помещений. Существуют простые проверенные способы расчета тепловой отдачи отопительного прибора. необходимой для обогрева комнаты. Здесь также учитывается расположение помещения в доме по сторонам света.

Что надо знать для расчета тепловой мощности:

  • Южная сторона дома обогревается на метр кубический помещения 35 Вт. тепловой мощности.
  • Северные комнаты дома на метр кубический обогреваются 40 Вт. тепловой мощности.

Для получения общей тепловой мощности необходимой для обогрева помещений дома надо реальный объем комнаты умножить на представленные величины и сложить их по количеству комнат.

Важно! Представленный вид расчета не может быть точным, это укрупненные величины, ими пользуются для общего представления необходимого количества отопительных приборов.

Расчет биметаллических устройств отопления, а также алюминиевых батарей проводится исходя из параметров указанных в паспортных данных изделия. По нормативам секция такой батареи равняется 70 единицам мощности (DT).

Что это такое, как понимать? Паспортный тепловой поток секции батареи может быть получен при соблюдении условия подачи теплового носителя с температурой 105 градусов. Для получения в обратной системе отопления дома температуры 70 градусов. Начальная температура в комнате принимается за 18 градусов тепла.

Важно! Надо понимать, что данные для батарей показаны, когда теплоноситель нагрет до 105 градусов. что в реальных системах бывает редко, означает и меньшую теплоотдачу. Для расчета реального теплового потока надо определить величину DT, это делается при помощи формулы:

DT= (температура носителя подачи + температура носителя обратки)/2, минус комнатная температура. Затем данные в паспорте изделия умножить на коэффициент поправочный, которые для разных значений DT приводятся в специальных справочниках. На практике это выглядит так:

  • Система отопительная работает в прямой подаче 90 градусов в обработке 70 градусов, комнатная температура 20 градусов.
  • По формуле получается (90+70)/2-20=60, DT= 60

По справочнику ищем коэффициент для этой величины, он равен 0,82. В нашем случае тепловой поток 204 умножаем на коэффициент 0,82, получаем реальный поток мощности = 167 Вт.

  • Автор: Дмитрий Сергеевич Кириллов

Источники: http://remo-blog.ru/potreblenie-kvartiry/moshhnost-1-sektsii-chugunnogo-radiatora.html, http://teplospec.com/radiatory-batarei/kakaya-teplovaya-moshchnost-chugunnykh-radiatorov-otopleniya.html, http://kotel.guru/radiatory/bimetall/sravnenie-radiatorov-otopleniya-po-tablice-teplootdachi.html





Как вам статья?

Теплоотдача чугунных радиаторов: Методика проведения расчетов

Содержание

  • 1. Ведущая классификация
    • 1.1. Изготовленные из стали
    • 1.2. Изготовленные из биметалла
    • 1.3. Изготовленные из алюминия
    • 1.4. Изготовленные из чугуна
  • 2. Расчет теплоотдачи
  • 3. Методика проведения расчетов

Модели радиаторов отопления и места расположения подбираются еще на стадии планировки дома или квартиры. Владельцам частных домов этот выбор предстоит сделать самостоятельно. К сожалению, для большинства жителей квартир этот вопрос решается застройщиками. Панельную квартиру обогреть намного сложнее. Теплоотдача чугунных радиаторов играет не последнюю роль в выборе подобных устройств. На каком типе устройств остановить выбор: на алюминиевых, биметаллических или чугунных?

Не мудрено, что при выборе редко кто руководствуется действенными показателями приборов и экономическими характеристиками. Выбор наиболее доступного, с ценовой точки зрения устройства, не очень правильный. Для начала рекомендуется обратить внимание на такой показатель как теплоотдача радиаторов отопления.

Ведущая классификация

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

  • из чугуна;
  • из биметалла;
  • из алюминия;
  • из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2.

Теплоотдача секции составляет 150 вт.

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели. К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала. Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт. Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств). Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе. Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

  1. Ощутимый вес конструкции.
  2. Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
  3. Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

Теплоотдача радиаторов отопления в таблице

Расчет теплоотдачи

В первую очередь рекомендуется обратить внимание на имеющийся техпаспорт, который прилагается к каждому изделию этого типа. В нем можно найти необходимую информацию касательно тепловой мощности одной секции изделия. Приведенные цифры нуждаются в существенной корректировке. Теплоотдача биметаллических радиаторов отопления, как и алюминиевых, имеют превосходные показатели мощности, при этом суждение основывается на общеизвестном факте того, что изделия из меди имеют превосходный уровень теплоотдачи, равно как и алюминиевые. У них высокий показатель теплопроводности, при этом теплоотдача зависит от множества иных факторов.

Теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT

Указанная в паспорте цифра верная только в том случае, если разница между температурой подачи и обработки равняется 70°С.

При помощи формулы вычисления производятся таким образом:

Инструкция может иметь различные обозначения. Зачастую упоминается лишь разница в 70°С и не более того.

Методика проведения расчетов

В итоге получается, что заявленная теплоотдача батарей и мощность несколько ниже реальной, которая указана в документации. Для правильного выбора оборудования необходимо четко понимать разницу в этих цифрах.

Второстепенную роль будут играть и используемые комплектующие, будь то медный или биметаллический элемент. Для проверки данных следует использовать понижающий коэффициент, который применим к изначальной величине мощности устройства, указанного в документации.

Расчет делается с такой последовательностью:

  1. Для начала необходимо выработать оптимальный температурный режим в помещениях и главного теплоносителя.
  2. Подставить собранную информацию и вычислить дельту, как среднюю величину показателя.
  3. В приложенной таблице найти максимально приближенный показатель.
  4. Полученная цифра умножается на приведенную в документации.
  5. Делается расчет необходимого количества отопительных приборов.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Расчет теплоотдачи радиатора батарей отопления: биметаллических и чугунных

Главное предназначение радиатора отопления – максимальный обогрев помещения. Расчет теплоотдачи радиатора батарей отопления – необходимое условие определения эффективности прибора. Каждая модель прибора имеет свои параметры теплоотдачи в зависимости от разных факторов (особенности расположения, тип подключения и т.д.). Теплоотдача (тепловая мощность, мощность радиатора) – это количество тепловой энергии, переданное прибором за определенный отрезок времени. Единица измерения теплоотдачи – Ватт. Иногда расчет можно осуществить в калориях в час (1 Вт=859,8 кал/ч). Тепло устройства отопления производят в результате процессов:

  1. Теплообмена.
  2. Конвекции.
  3. Излучения (радиации).

Процентное соотношение всех типов отдачи тепла у каждой модели для отопления разное.

Содержание

  • 1 Радиаторы отопления: сущность и особенности характеристики теплоотдачи

  • 2 Выбираем радиатор: сравнение существующих вариантов

    • 2.1 Алюминиевые и биметаллические модели – современное решение

  • 3 Уровень теплоотдачи и способ подключения прибора

Радиаторы отопления: сущность и особенности характеристики теплоотдачи

Радиаторами принято называть приборы, у которых теплоотдача путем прямого излучения составляет не меньше 25%. Но сегодня встречаются устройства, которые полностью работают по конвекторному принципу. Они очень простые и при этом надежные. Небольшие размеры конвекторов дают возможность при обустройстве комнаты не ограничивать себя рамками. И стоимость конвекторов относительно не дорогая. Но минусом конвекторов является небольшой уровень теплопередачи и конвекционный метод обогрева, а не радиаторный. Так создается сильная циркуляция воздуха в комнате и получается сквозняк.

В таблице представлены значения коэффицента теплопередачи.

Чтобы выбрать устройство для отопления дома или квартиры, нужно опираться на точные расчеты необходимой мощности. Учесть все факторы, конечно, очень сложно. Методов расчета нужной теплоотдачи отопительных приборов несколько. Суть самого простого метода основана на количестве окон и стен. Если имеется одна наружная стена и одно окно на ней, то рассчитывается норма мощности 1кВт на каждые 10 кв.м. площади. Другой метод более сложный, но благодаря ему можно получить более точный показатель необходимой мощности. Формула расчета: S x h x41 (S – площадь помещения, h – высота потолков, 41 – показатель минимальной мощности на 1 куб.м помещения).

Выбираем радиатор: сравнение существующих вариантов

Теплоотдача радиаторов отопления из разных материалов отличается. В поиске подходящего варианта для отопления помещения нужно провести сравнение разных моделей, ведь часто похожие по форме и объемам приборы отличаются по мощности. Теплоотдача поверхности чугунных радиаторов относительно небольшая, поскольку теплопроводность чугуна достаточно низкая. Большой плюс чугунных батарей отопления – достаточно большой внутренний просвет, что увеличивает их работоспособность. Но все-таки эти батареи имеют больше недостатков, чем достоинств.

Коэффициент отдачи тепла чугуна значительно ниже, чем у других материалов (алюминия, стали, меди и т.д.). Чугун – хрупкий материал, и стенки батареи достаточно толстые, а это еще больше уменьшает теплоотдачу. В лабораторных условиях мощность одной секции чугунной батареи при температуре носителя тепла 90 °С составляет 180 Ватт. Значения теплоотдачи приблизительно 130-150 Вт на одну секцию. Например, для комнаты площадью 15 метров нужно 12 чугунных секций (16 х 100 / 125 = 12). Но учитывая разные факторы, в жизни этот показатель значительно ниже. При централизованном отоплении значительная часть тепла теряется по дороге к потребителю, и теплоотдача одной батареи может быть 60-70 Ватт.

На рисунке изображен чугунный радиатор.

Современной альтернативой чугунных радиаторов являются стальные. Это положительное сочетание в себе секционных устройств и конвекторов. Они имеют гладкую ровную поверхность, что отличает их от чугунных радиаторов. Для увеличения теплоотдачи устройства к панелям привариваются дополнительные секции, которые работают в качестве конвекторов. Но все-таки отдача тепла обогревателей из стали не значительно больше, чем теплоотдача чугунных радиаторов. А при уменьшении температуры теплоносителя, устройство из стали существенно снижает теплоотдачу. Хотя если сделать сравнение с чугунными батареями, они уступают по весу и имеют более привлекательный внешний вид. При температуре воды в системе 70 °С показатели отдачи тепла могут давать другие показатели, чем таблица производителя.

Алюминиевые и биметаллические модели – современное решение

В отличие от стальных и чугунных радиаторов, радиаторы из алюминия имеют гораздо большую теплоотдачу – до 200 Ватт. Они очень популярны на Западе и в США, где люди живут в основном в малоэтажных домах. Но алюминиевые батареи не пригодны для систем обогрева с высоким давлением. Поэтому их предпочтительно устанавливать в домах, где есть собственная система отопления. К тому же, загрязнения теплоносителя могут подвергать алюминиевую поверхность батареи коррозии. Расчет радиаторов отопления из алюминия производится так же, как и для других приборов. Температура в них зачастую зависит от температуры теплоносителя.

Алюминиевые отопительные батареи различных размеров.

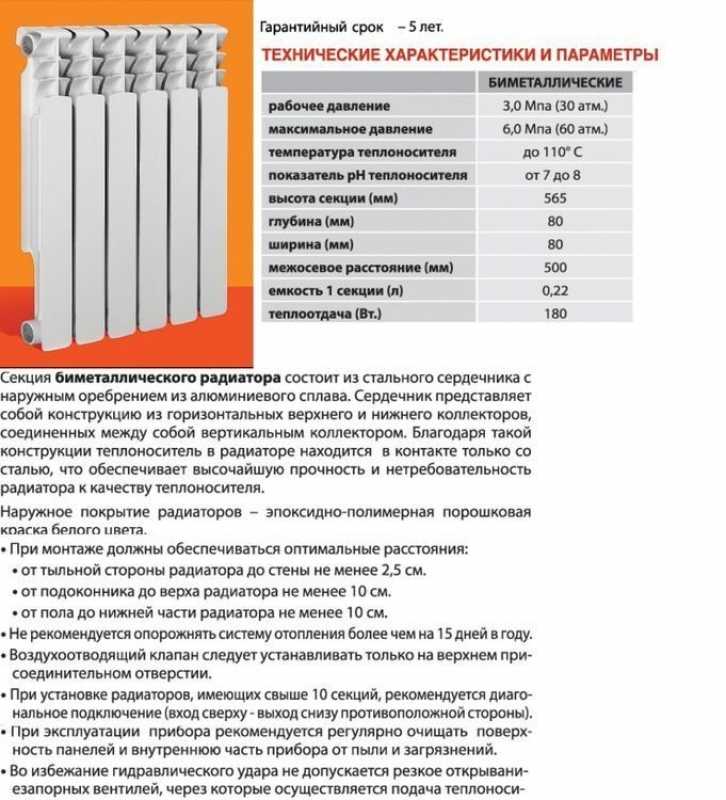

Сегодня растет популярность биметаллических радиаторов, которыми предпочитают заменять старые батареи. Отдача тепла биметаллических моделей не меньше, чем алюминиевых. Теплоотдача одной секции прибора с биметаллом составляет около 170 Вт. Расчет биметаллических устройств стоит делать с запасом, учитывая климатические и погодные условия. Следовательно, расчет секций биметаллических радиаторов проводить следует так, чтобы мощность оказалась выше, чем мощность чугунных радиаторов, стоявших здесь ранее.

Обычно покупаются устройства на одну-две секции больше, чем предыдущие чугунные. Если нужно сделать расчет биметаллических радиаторов для новостроя, то следует опираться на свойства теплоотдачи каждой секции. Обычно берется 100Вт на каждую секцию и 70-100 Вт на метр квадратный комнаты. Учитывайте, что со временем теплоотдача отопительных средств снижается. Желательно, чтобы расчет был с запасом. Точно все рассчитать довольно сложно. Нужно учитывать высоту помещения, теплоизоляционные качества дверей и окон, пола. Ведь большая часть тепла уходит именно из-за плохой теплоизоляции. Стоимость биметаллических радиаторов выше, чем отопительных приборов из других материалов.

Биметаллический радиатор.

Уровень теплоотдачи и способ подключения прибора

Теплоотдача радиаторов может зависеть еще и от способа подключения. Для эффективной теплоотдачи желательно прямое одностороннее подключение. Поэтому расчет мощности производится при прямом подключении. Диагональный тип подключения используется, если устройство для отопления насчитывает более 12 секций. Это сильно снижает потери тепла. Самым невыгодным в плане мощности является однотрубное подключение. Теплопотери могут достигать 40%. Каким образом можно увеличить теплоотдачу, приобретая такой прибор?

  1. Один из способов – постоянная влажная уборка и чистка поверхности обогревателя. Чище радиатор – выше его теплоотдача и качественнее отопление.
  2. Правильная окраска тоже влияет на теплоотдачу. Очень толстый слой краски снижает отдачу тепла.
  3. Эффективным будет применение специальных красок с низким сопротивлением передачи тепла для труб и устройства.

Немаловажно также правильно сделать монтаж батареи. Частые ошибки при монтаже радиаторов: установка очень близко к полу либо к стене, перекрытие обогревателей ненужными предметами декора.

Не лишним будет проверить внутренность радиатора, чтобы устранить недостатки, которые в будущем могут препятствовать нормальному движению теплоносителя. Чтобы сократить бесполезную теплопотерю, используют теплоотражающие экраны из фольгированного материала. Расход тепла можно уменьшить на 5-7%, поставив теплоотражающие экраны за прибором обогрева. Они изолируют стены от нагрева, что позволяет повысить температуру воздуха в помещении на один-два градуса. Теплоотражающие экраны используются достаточно широко: в жилых помещениях, административных зданиях, больницах, школах и т.д. Особенно эффективна эта установка для радиаторов, смонтированных на наружных стенах помещения.

  • Автор: admin

Марка/модельРазмеры В/Ш/ГДавление рабочее, барМощность тепловая кВтПрогрев одной секции (площадь в м 2)Объем теплоносителя лМасса секции, кг
МС-140388-588/93/14090,12-0,060,2441,11-1,455,7-7,1
ЧМ-1370-570/80/7090,075-0,110,103-0,1650,66-0,93,3-4,8
ЧМ-2375-572/80/10090,1009-0,14230,148-0,2070,7-0,954,5-6,3
ЧМ-3370-570/90/12090,1083-0,15680,155-0,2460,95-1,384,8-7,0
Konner Modern (еврочугун)565/60/80120,12-0,15Многосекционная модель0,66-0,963,5-4,75
