Термостатический клапан для радиатора отопления принцип работы: состав, принцип работы, монтаж, регулировка

Содержание

Термостатический клапан для радиатора отопления: краткое описание, принцип работы

Современные конструкции батарей отопления принято дополнять элементами и механизмами, которые отвечают за регулировку определенных параметров. В зависимости от того, какова разновидность радиатора, а также вариант используемого теплоносителя, могут применяться разные регуляторы температуры.

Когда требуется установка термостата

Термостатический клапан для радиатора отопления сегодня стал более распространён, чем остальные. Его устанавливают, когда количество секций батареи больше, чем требуется, а также в тех случаях, когда есть необходимость экономить на отоплении, ведь температура за окном редко бывает стабильной. При наличии термостата температура теплоносителя не будет влиять на климат в помещении, этот параметр сможет регулировать человек.

Описание термостатического клапана

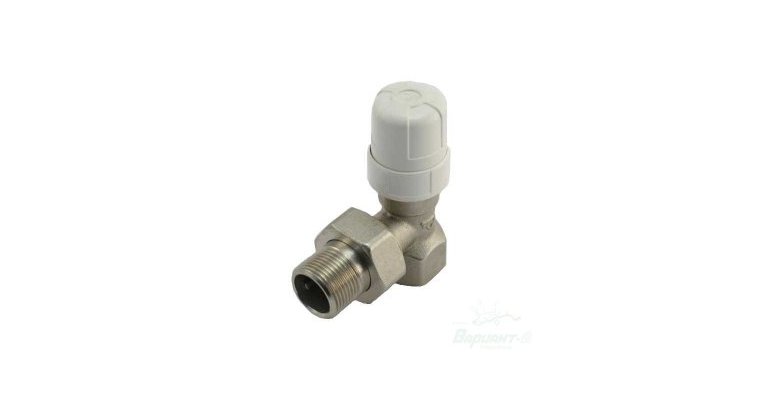

Термостатический клапан для радиатора отопления состоит из двух частей: термостатической головки и клапана. Изготавливается прибор обычно из латуни. Корпус перекрывает трубу, тогда как верхняя часть представляет собой продолжение нажимного штока с пружиной. Если нажать на термостатическую головку, то она будет воздействовать на шток, и чем большее давление на пружину будет оказано, тем сильнее окажется перекрыт клапан.

Работа узлов клапана

Термостатическая головка имеет чувствительный элемент, расположенный в полости, заполненной жидкостью или газом. Нагреваясь, термочувствительная среда начинает увеличиваться в объеме, выталкивая элемент вперед. Он оказывает влияние на шток, а после – на перекрывающий клапан. В качестве дополнительного узла термостатической головки выступает заглушка, которая имеет вид рукоятки. На неё нанесена шкала режимов. Для точной установки параметров имеются электронные регуляторы.

Принцип работы

Если вам необходим термостатический клапан для радиатора отопления, принцип работы этого устройства вы обязательно должны рассмотреть. Он основывается на следующей схеме. При изменении температуры воздуха или теплоносителя среда, где располагается термочувствительный элемент в головке, реагирует на процесс. На нажимной шток оказывается давление чувствительным элементом, первый из которых поднимается или опускается, что зависит от параметров температуры.

Когда клапан опускается, он перекрывает поток воды, поэтому в батарее снижается скорость циркуляции, приток тепла оказывается не столь интенсивным. Следствием является снижение объема воды в системе, что влечет уменьшение теплоотдачи радиатором инфракрасного излучения. Все это становится следствием уменьшения работы головки клапана.

Термостатический клапан для радиатора отопления может быть механическим. Он работает по принципу регулировки процесса со стороны человека, это позволяет снизить или увеличить поток воды. Когда регулятор поворачивается, удается установить нужное значение на электронной панели, изменяется работа термостатической головки ведь исходное значение давления устанавливается и влияет на чувствительный элемент. Принцип функционирования описываемого устройства довольно прост, однако, для правильной работы необходимо соблюдение правил монтажа, техники безопасности и регулировки автоматической работы.

Разновидности термостатических клапанов

Термостатический клапан для радиатора отопления в зависимости от способа регулировки может быть автоматическим или ручным. В последнем случае речь идет о механических устройствах, которые при работе предполагают необходимость вмешательства со стороны человека. Оператор должен поворачивать механизм, уменьшая диаметр протока для достижения нужной температуры. Более совершенной конструкцией обладают автоматические модели: ручной регулировки они не требуют, фиксируя снижение температуры воды или воздуха, уменьшая или увеличивая поток теплоносителя при этом.

Разновидности термостатов по типу наполнителя сильфона

Термостатический клапан для радиатора отопления, фото которого вы сможете рассмотреть в статье, классифицируется по типу наполнителя сильфона на газонаполненные и жидкостные устройства. Довольно чувствительными на отклонения от нормы являются жидкостные термостаты, которые способны в течение короткого времени передать импульс на механизмы головки.

Более современными являются газонаполненные термостаты, которые работают за счет давления газа, располагающегося в дальней точке от горячей воды и клапана, поэтому они способны максимально точно улавливать значения температуры и воздуха.

Инструкция по установке

Термостатический клапан для радиатора отопления, инструкция по монтажу которого будет представлена ниже, может быть смонтирован вами самостоятельно. В зависимости от того, какова схема отопительной системы, к радиатору по-разному подводятся трубы подачи горячего теплоносителя. Это указывает на то, что заглушки и регулировочные клапаны должны располагаться в разных местах.

Перед началом установки следует перекрыть подачу воды к радиатору и слить весь ее объем. Если предстоит работать с однотрубной системой, то теплоноситель будет идти по одной трубе, а отопительные приборы подключаются последовательно. В верхнюю часть радиатора заходит труба и подходит вода. Она протекает через установку, вытекает снизу и входит в главную магистраль.

В этом случае термостат следует расположить на байпасе. Если быть точнее, то на трубе перемычки, которая соединяет обратную и прямую трубу прибора, обеспечивая перемещение теплоносителя после перекрытия напора термостатом. Изготовление перемычки может быть осуществлено своими руками. Для этого к стальным трубам необходимо приварить 8-см трубу, однако предварительно в нужных местах следует подготовить отверстия.

Работа с двухтрубной системой

Термостат должен устанавливаться на трубу подачи, если речь идет о двухтрубной системе, где для притока используется одна труба, а для отвода – другая. В этом случае перемычка не потребуется. Термостатический клапан для радиатора отопления – это прибор, который будет максимально эффективен, если предстоит работать с индивидуальной системой отопления. Однако значительного эффекта можно добиться и в условиях централизованной системы, при этом важно наличие счетчика горячей воды, что позволит экономить.

Описание термостатических клапанов некоторых производителей

Термостатический клапан для радиатора отопления «Прадо» используется для автоматической регулировки расхода воды через отопительный прибор, на что влияет температура воздуха. Такое оборудование позволяет поддерживать температуру в помещении с точностью до 1 °С. Эксплуатация прибора должна осуществляться в закрытых помещениях с естественной вентиляцией, при этом температура окружающего воздуха должна варьироваться в пределах от -15 до +50 °С. Максимально возможный уровень влажности составляет 85 %, что верно, если температура находится в пределах +25 °С.

Не следует использовать данный прибор в условиях системы безопасности АЭС. Не должен эксплуатироваться он и в средах, которые содержат агрессивные компоненты, газы в концентрациях, а также в пыль, что может разрушить металлы.

Термостатический клапан для радиатора отопления «Данфосс» тоже достаточно распространен. Он способен регулировать мощность радиатора, работая бесшумно и не засоряясь даже в сильно загрязненных системах. Корпус таких приборов изготавливается из чистой латуни, которая в процессе производства покрывается никелем.

Изделия серии RA-NCX изготавливаются в хромированном корпусе. При необходимости автоматизации работы системы отопления обе вышеописанные серии можно использовать в тандеме. Сюда следует отнести клапаны с термостатическим приводом. Термостатические клапаны «Данфосс» имеют в конструкции стабилизатор потока, который обеспечивает низкие шумовые характеристики. Даже если перепады давления окажутся высоки, данная характеристика сохранится.

Если вы выбираете термостатический клапан для радиатора отопления, какие лучше, непременно стоит решить. Например, клапаны компании «Данфосс» в наименьшей степени подвержены «залипанию» клапана. Этот эффект представляет собой прикипание конуса к седлу, когда контакт длится продолжительное время или клапан находится в закрытом состоянии. Для клапанов жидкостного типа усилие на закрытие очень большое. Если же вами будут использоваться термостаты «Данфосс» с газовым наполнением, то при повышении температуры усилие на закрытие почти не происходит ведь газовый конденсат попросту испаряется. Это и правильный подбор материалов седла клапана и конуса сводит вероятность «залипания» к минимуму.

Почему стоит выбрать клапан «Данфосс»

Вышеописанный клапан от компании «Данфосс» оптимизирован для работы, поэтому ход штока у него увеличен в 1,5 раза. Внушительное перемещение этого элемента и большое проходное сечение способны снизить вероятность засорения клапана. Обслуживать такие приборы довольно просто. Они имеют достаточно низкую стоимость, но позволяют сокращать расходы на обслуживание системы за счёт усовершенствованной конструкции.

Клапаны обладают единым окном настройки производительности с увеличивающимся сечением. Если проводить сравнение с моделями других производителей, то у них окно настройки – это набор круглых отверстий. Если грязь забьет одно из них, то будет необходимо разобрать клапан для прочистки. А вот в случае с клапаном «Данфосс» при возникновении подобной ситуации достаточно будет лишь повернуть кольцо настройки, не разбирая прибор и не используя дополнительные инструменты.

назначение и виды клапанов, как подключить клапан к системе отопления

Трехходовой термостатический клапан используют для регулирования температуры теплоносителя. Поэтому его часто применяют в современных отопительных системах. При помощи клапана можно подавать теплоноситель определенной температуры в радиаторы. Таким образом, можно сэкономить на расходах на отопление. Но термостатический клапан выполняет и другие функции. О них можно узнать в данной статье.

Содержание:

  1. Назначение и виды клапанов
  2. Принцип работы
  3. Как подключить клапан к системе отопления
  4. Типы приводов

Назначение и виды клапанов

По принципу действия трехходовые термостатические клапаны делятся:

  1. Переключающие.
  2. Разделительные.
  3. Смесительные.

Переключающие клапаны переключают воду по разным направлениям. Разделительные клапаны разделяют два потока с разной температурой, а смесительные устройства наоборот их смешивают.

Трехходовые клапаны различаются внешне. На корпусе устройства изображен рисунок, который отражает принцип работы. На разделительном элементе указывается похожее изображение. Переключающие клапаны не имеют рисунка, но они отличаются по форме от других видов.

При помощи разделения или смешивания потоков можно добиться необходимой температуры носителя тепла. А переключение применяют в двухконтурных газовых котлах. Необходим клапан для того чтобы подогретую воду по очереди направлять в разные теплообменники.

Принцип работы

Клапан обычно выглядит в виде тройника, выполненного из бронзы или латуни. А сверху устроена шайба для регулировки. Вода продолжает циркулировать через правый или фронтальный патрубок пока температура не достигнет нужного значения. Задачей термостатического клапана является удержание температуры носителя тепла на выходе в определенном значении. Для этого в зависимости от схемы подмешивается горячая или холодная вода из левого патрубка.



Если температура теплоносителя выходит за требуемое значение , то фронтальный входной патрубок перекрывается.

Как подключить клапан к системе отопления

После того как мы разобрались что такое трехходовой термостатический клапан и как он работает, то можно рассмотреть схемы подключения к системе отопления. Необходимо установить клапан в следующих случаях:

  • В системе « теплый пол». Так как в контурах теплоноситель должен иметь температуру не более 45°. Контролировать температуру сможет трехходовой термостатический клапан;
  • Клапан часто применяют, чтобы защитить твердотопливный котел от конденсата. А также случается температурный шок из-за внезапных отключений электричества.
  • Для того чтобы в разных местах отопительной системы поддерживалась требуемая температура носителя тепла применяют трехходовой термостатический клапан.

В системе «теплый пол» циркуляционный насос гоняет носитель тепла по контурам до его остывания. Затем срабатывает термоголовка и датчик, а трехходовой термостатический клапан добавляет горячую воду, которая идет от котла, в замкнутый контур.

Для защиты твердотопливного котла от конденсата нельзя допустить подачу остывшей воды из радиаторов во время его разогрева. Для этого применяют схему подключения с трехходовым клапаном и байпасом. Принцип работы заключается в следующем: вода движется по малому кругу, проходя через байпас в то время пока теплогенератор не прогрелся. Когда в обратке теплоноситель нагревается до 50-55°, то клапан открывается и подмешивает холодный носитель тепла из системы. Когда отопитель выходит в рабочий режим, то байпас закрывается и поток проходит через радиаторы.

Рассмотрим установку клапана при обвязке твердотопливного теплогенератора и аккумулятора тепла. Для того чтобы ее прогреть быстро температура теплоносителя должна быть 70-85°. Но такая температура не нужна для системы отопления радиаторами. Поэтому производят установку трехходового термостатического клапана за аккумулятором для понижения температуры.

В домах с большой площадью обычно устроена сложная отопительная система. В каждый контур требуется подача температуры разной температуры. Самая высокая температура требуется бойлеру. Именно поэтому на подводке к нему не нужна регулирующая арматура. А остальным контурам необходим теплоноситель с более низкой температурой, поэтому их подключают через трехходовой термостатический клапан.

Типы приводов

Во время работы трехходовым клапаном управление температурой происходит при помощи внешнего привода. Он в свою очередь делится на несколько видов:

  1. Термостатическая головка может управлять краном вместо обычного привода. Она имеет чувствительный элемент, который реагирует на температуру воздуха. Для того чтобы она начала реагировать на температуру воды клапан дополнительно снабжают выносным датчиком температуры. Его помещают в трубопровод, где протекает теплоноситель, и соединяется с приводом капиллярной трубкой. Такой способ считается точным.
  2. Самый простой привод за счет расширения жидкой среды чувствительной к переменам температуры, которая размещена в нем, нажимает на шток. Бытовые клапаны небольшого диаметра обычно оснащены таким типом привода. Такие клапаны можно с легкостью снять и установить другое устройство.
  3. Данный способ является самым популярным и самым точным. Электропривод, который управляется контроллером, также может воздействовать на шток. Преобразователи температуры постоянно измеряют температуру носителя тепла и при повышении сразу сигнализируют контролеру. А от него полностью зависит работа термостатического клапана.
  4. Есть и более простой вид изделия. Он называется трехходовой смесительный клапан с сервоприводом. Он является упрощенным видом предыдущего способа. Но в данном способе отсутствует контролер. В таком случае краном управляет привод, при этом получая сигналы от температурного датчика. Обычно такой вид используется в комплекте с кранами, которые имеют секторный или шаровой распределительный элемент.

Читайте также:

Клапан для батареи отопления – Всё об отоплении

Клапан радиатора

В современных конструкциях радиаторов отопления используют специальные механизмы и элементы для регулировки требуемых параметров работы. В зависимости от типа батареи отопления, от варианта используемого теплоносителя необходимы разные регуляторы комфортной температуры в помещении. Чаще всего для этого используют термостаты.

  • установлено большее количество секций радиатора. чем требуется для помещения;
  • экономия на отоплении, когда температура за окном нестабильна;
  • вне зависимости от температуры теплоносителя, можно отрегулировать нужную температуру в сторону уменьшения или увеличения показателя;

Устройство термостата

Устройство терморегулятора батареи отопления состоит из двух частей: клапана и термостатической головки. Термостатический клапан обычно изготавливают из латуни, его основание перекрывает трубу, а верхняя часть является продолжением нажимного штока с пружиной. Процесс нажатия на шток осуществляет термостатическая головка, чем большее давление на пружину она оказывает, тем сильнее перекрывается клапан.

В строении термостатической головки выделяют чувствительный элемент.

который находится в полости, заполненной газом или жидкостью. При нагревании термочувствительная среда расширяется и выталкивает чувствительный элемент вперед, он оказывает давление на шток с пружиной, а затем на перекрывающий клапан.

Дополнительными элементами термостатической головки являются рукоятка (заглушка). на которой нанесена шкала режимов работы. Также, для точной установки значений имеются электронные регуляторы температуры.

Принцип работы

Принцип работы автоматического терморегулятора основан на схеме: когда происходит изменение температуры воздуха в помещении или теплоносителя, среда, в которой находится чувствительный элемент в термостатической головке, реагирует на этот процесс. Чувствительный элемент оказывает давление на нажимной шток, и он либо опускается, либо поднимается, в зависимости от показателя температуры.

При опускании клапан перекрывает поток теплоносителя, поэтому в радиаторе уменьшается скорость циркуляции и притока тепла.

Как следствие, уменьшая работу термостатического клапана и головки, количество теплоносителя в системе понижается, как и теплоотдача батареи инфракрасного излучения в помещении.

Принцип работы механического клапана для батареи тот же. только владелец помещения сам регулирует процесс подачи и снижения потока теплоносителя по личным ощущениям.

Поворачивая регулятор или устанавливая необходимое значение на электронной панели, устанавливается исходное значение давления на чувствительный элемент в термостатической головке.

Принцип работы прост, но требуется соблюдения многих нюансов: правильной установки, регулировки автоматической работы, соблюдения техники безопасности.

Виды терморегуляторов

В зависимости от способа регулировки термостаты бывают механические (ручные) и автоматические. Ручные модели требуют вмешательства в работу: проворачивания механизма сужения диаметра протока в трубе для достижения требуемой температуры. Автоматические модели имеют более совершенную конструкцию и не требуют постоянной ручной регулировки, они фиксируют понижение температуры теплоносителя или воздуха и сами увеличивают или уменьшают поток теплоносителя.

По типу наполнителя сильфона терморегуляторы делят на: жидкостные и газонаполненные. Жидкостные считаются чувствительными на отклонение от установленной нормы и быстро передают импульс на механизм работы термостатической головки. Газонаполненные — более современные, работают за счет давления газа, который располагается в наиболее дальней части от горячего теплоносителя и клапана, поэтому наиболее точно улавливает значения температуры в помещении.

По форме исполнения: прямые, угловые, в составе гарнитуры (термостат плюс перемычка для трубы).

Установка и подключение клапана для радиатора для отопления

В зависимости от схемы отопительной системы, трубы подачи горячей воды к радиатору подводят по-разному, и, соответственно, заглушки и регулировочные клапаны устанавливают в разных местах. Перед монтажом необходимо перекрыть подачу теплоносителя к батарее отопления и слить воду.

Если используется однотрубная система. где горячая вода идет по одной трубе и последовательно подключаются отопительные приборы, в верхнюю часть батареи заходит труба и подводит теплоноситель. Он проходит через установку, выходит снизу на той же стороне и идет в главную магистраль. Термостат в таком случае устанавливают на байпас — трубу перемычку. Данная перемычка соединяет прямую и обратную трубу отопительного прибора, позволяет перемещаться горячей воде после перекрытия напора клапаном.

Сделать перемычку можно своими руками, приварив к стальным трубам трубу небольшого диаметра (до 8 см), предварительно подготовив отверстия в нужных местах.

На двухтрубной системе. где для притока теплоносителя — одна труба, а для отвода – другая, не требуется установка перемычки, термостат крепят на трубу подачи воды.

Установка регулировочного клапана для радиатора особенно эффективна в индивидуальной системе отопления, но в централизованной она также дает значительный эффект экономии при условии, что есть счетчик горячей воды.

Как настроить регулятор температуры

Настраивают термостат отопления после изоляции помещения от утечек тепла, закрыв плотно двери и окна. После этого, включается отопление, клапан должен быть в полностью поднятом состоянии (максимальная теплоотдача), замеряется температура воздуха. Когда она увеличится на 5 градусов, клапан закрывают. После небольшого перерыва регулятор постепенно открывают до момента, когда пойдет вода, и нагреется клапан, положение запоминается.

Похожие статьи:

Расчет количества секций биметаллического радиатора Трехходовой и термостатический смесительный клапан для котла Решетка радиатора отопления Конструкция термоголовки для радиатора отопления

Клапан на батарее отопления – его назначение

Без преувеличения каждому из нас хоть раз доводилось сталкиваться с такой проблемой: отопление уже включили, а батарея холодная. В большинстве случаев виной тому – воздушная пробка.

Конечно же, батареи могут быть холодными и по вине теплоснабжающей организации. Что делать в таком случае мы писали в этом материале .

Откуда в отопительной системе взяться воздуху?

  1. В процессе нагревания воды содержащийся в ней кислород выделяется в виде пузырьков, которые, поднимаясь наверх, «забивают» трубу, создавая воздушные пробки.
  2. При неправильном (слишком быстром) заполнении системы теплоносителем могут также образоваться пробки. Поэтому систему нужно заполнять медленно, и чем более она обширная, разветвленная – тем медленнее. Более подробно читайте в этой статье: http://kvarremontnik.ru/zapolnenie-sistemy-otopleniya-vodojj/
  3. Пробка может возникнуть при незначительном нарушении герметичности – слишком маленьком, чтобы образовалась протечка (горячая вода успевает испариться), однако достаточном для того, чтобы в систему засосался воздух.

При использовании старых чугунных батарей эта проблема была практически неразрешимой.

Из чего состоит кран Маевского

Современные радиаторы снабжают специальным краном Маевского – так называется клапан на батарее, задачей которого является стравливание воздуха. Также могут использоваться другие виды воздухоотводчиков.

Кстати сказать, завоздушивание – это не только проблема некачественного обогрева помещения, но и проблема достаточно быстрого выхода из строя насосного оборудования системы (из-за наличия воздуха возникает эффект «сухого трения», который приводит к поломке скользящих колец и вала насоса).

Такие краны бывают автоматические и ручные.

Автоматический

Такой клапан на батарее отопления работает автоматически. Они бывают разных типов: одни устанавливаются вертикально, другие – горизонтально. Изготавливаются такие краны из бронзы и нержавейки.

Производительность автоматического крана выше, чем у ручного, однако такие устройства обладают более высокой чувствительностью к загрязнению теплоносителя.

Автоматический воздухоотводчик можно использовать сам по себе, а можно в комплекте со специальным отсекающим клапаном, который дает возможность заменить воздухоотводчик в случае поломки без отключения всей системы отопления.

Радиаторный автоматический воздухоотводчик особенно желателен в том случае, если система собрана с некоторыми нарушениям (в этом случае в ней будет постоянно скапливаться воздух, а пользоваться ручным клапаном слишком часто – несколько утомительно).

Автоматические воздухоотводчики устанавливают не только на радиаторы: их также ставят в самом вероятном месте скопления воздуха: в самом высоком месте системы отопления.

Ручной вариант

В качестве ручного воздухоотводчика чаще всего используют кран Маевского.

Потому что использование его не сопряжено с дополнительными трудностями (в частности, не нужно подставлять ведро и, помимо воздуха, выпускать часть теплоносителя).

Его устанавливают непосредственно на радиатор (на каждый!).

В случае завоздушивания в нем слегка приоткрывают винт (с помощью отвертки), и через специальное отверстие воздух стравливается из батареи.

Чтобы кран Маевского работал эффективно, при монтаже батарей нужно соблюдать простое правило: тот край радиатора, на котором устанавливается кран, должен быть чуть-чуть выше.

Надеемся, что материал статьи был вам полезен. Будем благодарны, если поделитесь ею в социальных сетях со своими друзьями. Кнопки для этого ниже.

Читайте также:

Кран на батарею отопления — зачем он нужен? Краны для батарей отопления – какие бывают и зачем нужны Биметаллические батареи – сравнение их с другими Накладка на батарею отопления – когда она нужна? Где установить балансировочный клапан в системе отопления?

Какие краны лучше ставить на радиаторы

В современных системах отопления частных домов или квартир на подводках к радиаторам практически всегда устанавливают запорно-регулировочную арматуру. Раньше батареи обычно подключались к стоякам напрямую и никого этот факт не расстраивал. Однако, с тех пор приоритеты изменились, необходимостью энергосбережения проникся каждый домовладелец. Зачем ставить краны для радиаторов отопления, как связана установка арматуры с экономией и какие изделия лучше выбрать для этой цели, будет рассказано в нашем материале.

Для чего нужны краны на радиаторах

Для общего понимания немного уточним терминологию. У нас в простонародье кранами называют любое водопроводное устройство, где имеется рукоятка для ручного управления потоком воды. На самом деле технически правильно называть кран запорной арматурой, но не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования ее количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно — регулирующую арматуру с целью:

  • отключения батареи в периоды года, когда на улице еще не слишком холодно или по другим причинам;
  • закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
  • ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

Пункт первый списка хорошо иллюстрирует, как установка кранов на батареи связана с энергосбережением. Ситуация, когда система центрального теплоснабжения включена в теплый период не редкость. На улице еще достаточно тепло, а радиаторы уже пышут жаром, в доме духота. При наличии крана проблема решается одним поворотом рукоятки. А когда на подъезд или весь дом установлен счетчик тепловой энергии, то этим же движением вы перекрываете течение денежных средств из семейного бюджета на счет теплоснабжающей организации.

То же самое происходит и в частном доме, оборудованном индивидуальным источником тепла. Краны позволяют отключить часть радиаторов в жилых комнатах или временно использующихся технических помещениях, например, в гараже. Не менее важно для экономии и периодическая промывка отопительных приборов. Ведь что происходит: загрязненная изнутри батарея отдает меньше тепла в комнату, а значит, в обратный трубопровод уходит теплоноситель с более высокой температурой.

Этот теплоноситель пойдет обогревать жилье ваших соседей, а у вас в квартире будет ощущаться недостаток тепла. Когда речь идет о частном доме, то вода возвращается обратно в котел и потерь никаких нет. Но в помещениях-то становится прохладнее и для получения нужного количества тепла вам придется поднять температуру системы отопления, увеличив расход топлива теплогенератором. Процесс загрязнения коварен, поскольку занимает какое-то время и заметен становится только во время увеличения затрат на обогрев здания.

Применение ручных регулирующих вентилей или автоматических клапанов с термоголовками дает возможность экономить энергоносители во время отопительного периода за счет поддержания необходимой температуры воздуха в помещениях. Ручные вентили для радиаторов позволяют отрегулировать расход теплоносителя при настройке системы, чтобы он не выходил за пределы расчетного. Клапаны с термоголовками управляют потоком жидкости в автоматическом режиме, уменьшая или увеличивая проходное сечение в зависимости от температуры воздуха в комнате.

Виды кранов для отопительных приборов

На данный момент существуют следующие разновидности кранов для радиаторов:

  • шаровые полнопроходные прямые и угловые из латуни;
  • шаровые полнопроходные из полипропилена;
  • вентили регулировочные;
  • термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.

Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.

Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

  • в системах централизованного теплоснабжения;
  • в частных домах и квартирах с индивидуальным источником тепла;
  • в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Заключение

Источники: http://poluchi-teplo.ru/radiatoryi/zashhita/klapan-radiatora.html, http://kvarremontnik.ru/klapan-na-bataree-otopleniya/, http://cotlix.com/kakie-krany-luchshe-stavit-na-radiatory-otopleniya

9 основных клапанов для систем отопления. Какие особенности и для чего служат?

В систему отопления зачастую входят механизмы регулирования и механизмы обеспечивающие безопасность эксплуатации. По другому их называют клапанами систем отопления. При помощи данных элементов регулировки происходит изменение параметров теплоснабжения, они также обеспечивают стабильное функционирование и производят автоматическую настройку. Рассмотрим клапаны и регуляторы системы отопления, так как предназначения и функции у них различаются.

Трехходовой клапан отопления

Обычно автоматикой котла не может быть обеспечена потребность в воде с разной температурой для нескольких контуров системы отопления. На помощь приходит трехходовой термостатический смесительный клапан системы отопления, который поддерживает необходимые тепловые параметры теплоносителя в контурах системы отопления, а также малом контуре системы.
На вид клапан походит на простой тройник, металл — бронза или латунь. Вверху данного тройника устанавливается регулировочная шайба, под которой имеется материал чувствительный к перепаду температур. И при необходимости он давит на рабочий шток, выходящий из корпуса. Основная задача клапана основана на удержании температуры теплоносителя на выходе в заданных пределах, путем добавления холодной или горячей воды. При неподходящих температурных изменениях, внешний привод клапана давит на шток. Далее конус выходит из седла и открывается проход между всеми каналами. В ходе работы, контроль за трехходовым клапаном согласно температуре исполняется наружным приводом.

Обратный клапан отопления

В сложной системе отопления присутствует довольно большое количество вспомогательных элементов, задача которых обеспечить надежность и бесперебойность работы. Одним из этих элементов является обратный клапан системы отопления. Обратный клапан ставят для того, чтобы не было протока в обратную сторону. Его элементы обладают очень большим гидравлическим сопротивлением. В связи с этим обстоятельством существуют ограничения по использованию обратных клапанов в системе отоплении с естественной циркуляцией. В такой системе слишком малое давление. При минимальном давлении необходимо ставить гравитационные клапаны с поворотной заслонкой, некоторые из них могут срабатывать при давлении в 0,001 Бар. Основная деталь обратного клапана — это пружина, применяемая почти во всех моделях. Именно пружина перекрывает затвор при изменении нормальных параметров. Это и являет собой принцип работы обратного клапана.

Необходимо учитывать рабочие параметры в той или иной системе отопления. В связи с чем подбирать клапан системы отопления, который имеет необходимую упругость пружины.
Применяемая в отопительных системах запорная арматура обычно изготавливается из следующих материалов: сталь; латунь; нержавеющая сталь; серый чугун.
Обратные клапана подразделяются на следующие виды: тарельчатые; лепестковые; шаровые; двустворчатые. Различаются эти виды клапанов запирающим устройством.

Регулирующие (запорно-регулирующие) клапаны отопления

Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел. При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность. Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.

Термостатический клапан

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.


Перепускной клапан отопления

Для сброса рабочей среды служит перепускной клапан терморегулятора системы отопления, который функционирует в обратку при значительном повышении давления. Как правило давление растет за счет достижения установленной в ручном режиме максимальной температуры, подача теплоносителя в радиатор снижается, в следствии чего давление и повышается. Перепускные клапаны системы отопления, в основе своей, предназначены для того, чтобы обеспечить стабильную разность между обратным и подающим трубопроводом. При уменьшении тепловой нагрузки, термостатические вентили закрываются, что приводит к перепаду давления между трубопроводами. В следствии использования перепускного клапана снижается нагрузка на насос, увеличивается температура в обратке, происходит защита котла от коррозии. Область применения перепускного клапана системы отопления довольно широка, он также используется для предотвращения шумообразования терморегуляторов. Установка перепускных клапанов осуществляется не только у нерегулируемого насоса, но и на перемычки стояков.

Клапаны предохранительные

Источником опасности является любое котельное оборудование. Котлы считаются взрывоопасными, так как имеют водяную рубашку, т.е. сосуд под давлением. Одно из самых надежных и распространенных предохранительных устройств, сводящее опасность до минимума —  это предохранительный клапан системы отопления. Установка данного приспособления обусловлена защитой систем отопления от избыточного давления. Зачастую такое давление возникает в результате закипания воды в котле. Предохранительный клапан ставится на подающем трубопроводе, как можно ближе к котлу. Клапан имеет довольно простую конструкцию. Корпус изготовлен из латуни хорошего качества. Основным рабочим элементом клапана является пружина. Пружина в свою очередь действует на мембрану, которая закрывает проход наружу. Мембрана выполнена из полимерных материалов, пружина из стали. Выбирая предохранительный клапан следует учитывать, что полное открытие происходит при повышении давления в отопительной системе над значением на 10%, а полное закрытие при снижении давления ниже срабатывания на 20%. В следствии данных характеристик необходимо выбирать клапан с давлением срабатывания выше 20-30% от фактического.

Балансировочный клапан

Балансировочный клапан системы отопления предназначается для регулирования проходимого теплоносителя. Жидкость потребляется в зависимости от давления. Чем больше давление, тем больше потребляется жидкости. Установка данного прибора происходит на стояках. Отбалансированная система обеспечивает беспрерывную работу. Ручной клапан используется как диафрагма, автоматический поддерживает давление и потребление в стояках. Ручной балансирный клапан может перекрывать систему. Конструкция представляет собой устройство вентильного типа. Ручные клапаны могут устанавливаться в паре с запорными.

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Читайте так же:

Термостатический элемент системы отопления – для чего предназначен, как работает (принцип)

Эффективная работа системы отопления определяется не только характеристиками котла и радиаторов. Все более актуальным вопросом сегодня становится рациональное использование энергоносителей и повышение комфортабельности отопления. Достижение этих целей невозможно без автоматизации системы с обеспечением индивидуальной регулировки температуры на каждом радиаторе, для чего используется терморегулятор. Это устройство, которое управляет подачей теплоносителя  батарею в зависимости от температуры воздуха в помещении.

Сегодня применяется несколько типов терморегуляторов. Наиболее распространенным из них является термостатический элемент. Его популярность объясняется следующими преимуществами:

  • высокая точность регулировки температуры;
  • энергонезависимость;
  • простота в эксплуатации и высокая надежность;
  • оптимальное сочетание цены и функциональности.

Компания Ogint не только выпускает и реализует высококачественные радиаторы, но и предлагает широкий ассортимент комплектующих для оснащения систем отопления. В том числе предлагаются эффективные жидкостные термостатические элементы ICMA. Рассмотрим подробнее, как работает это устройство.

Принцип действия термостатического элемента

Основной функциональной деталью термостата является сильфон – герметичная емкость с эластичными стенками. Сильфон заполнен жидкостью особого состава с повышенной чувствительностью к температуре и соединен через шток с золотником клапана.

Регулировка термостатического элемента осуществляется при помощи поворотной ручки со шкалой. Поворотом ручки устанавливается нужная температура, которая должна поддерживаться в данном помещении.

Принцип работы термостатического элемента можно описать следующим образом:

  • Первоначально во время работы системы отопления клапан терморегулятора остается в открытом положении. Теплоноситель поступает радиатор с максимальным значением напора, за счет чего обеспечивается наиболее интенсивный прогрев помещения.
  • По мере нагрева воздуха в помещении нагревается жидкость в сильфоне термостата. Сильфон расширяется и через шток воздействует на золотник клапана.
  • Когда температура достигает установленного значения, золотник перемещается в сторону закрытия клапана, что приводит к сокращению подачи теплоносителя в радиатор.
  • Температура в помещении начинает снижаться. Жидкость в сильфоне охлаждается и уменьшается в объеме. В результате этого сильфон начинает сжиматься.
  • Когда температура опускается ниже установленного,  сжатие сильфона приводит к смещению золотника клапана в сторону открытия, что приводит увеличению подачи теплоносителя в радиатор.

Периодическое повторение этого цикла позволяет поддерживать температуру в помещении в заданных пределах в автоматическом режиме.

Что дает применение термостатических элементов в системе отопления

Алюминиевые и биметаллические радиаторы Ogint отличаются минимальной тепловой инерционностью. Благодаря этому изменение расхода теплоносителя термостатическим элементом практически моментально отражается на нагреве радиатора. В результате обеспечивается эффективная и точная регулировка температуры в помещении, которая поддерживается в заданном пользователем комфортном диапазоне. Регулировка осуществляется индивидуально для каждого радиатора системы отопления, что обеспечивает наиболее высокую эффективность.

Применение термостатических элементов дает возможность снизить затраты на эксплуатацию системы отопления за счет сокращения расхода энергоносителей. Кроме того, котельное оборудование работает в более благоприятном режиме, что положительно сказывается на ресурсе его работы. Благодаря этому долговечные и надежные термостатические элементы ICMA от Ogint многократно окупают себя за время эксплуатации.

Термоклапан для радиатора отопления | Принцип работы

Термостатический клапан (термоклапан, терморегулятор) – устройство, позволяющее регулировать скорость поступления теплоносителя внутрь отопительного радиатора. Использование такого механизма позволяет добиться оптимального температурного режима (вопрос актуален для помещений с чересчур интенсивным обогревом), а также оптимизировать расходы на оплату отопления в холодное время года. Монтаж термоклапана на радиатор отопления – это рациональное использование энергии теплоносителя и эффективный контроль температурного режима.

Преимущества

  • Здоровый микроклимат в любую погоду.
  • При использовании в сети индивидуального отопления экономия топлива до 20-25%.
  • Оптимальное распределение объёма теплоносителя по всей теплосети.
  • Простая установка.
  • Не нуждается в трудоёмком техобслуживании.
  • Универсальный дизайн не портит интерьер комнаты.

Классификация терморегуляторов

Различают несколько типов термоклапанов для отопления. По способу регулировки выделяют:

  • механические терморегуляторы;
  • автоматические клапаны.

Особенности и принцип работы механического термоклапана

Устройство состоит из двух частей – собственно термоклапана, а также высокочувствительной термической головки. В свою очередь, в конструкцию последней входит так называемый рабочий элемент – жидкий или газообразный. Принцип действия механизма термоклапана будет следующим.

  1. Объём теплоносителя в системе изменяется под термовоздействием.
  2. Расположенное внутри термоголовки чувствительное рабочее вещество (жидкость или газ) реагирует на изменения и перемещает особый элемент, называемый штоком.
  3. Передвижение штокового элемента даёт возможность контролировать и регулировать скорость и объём подачи теплоносителя в отопительный радиатор.

Автоматические термостаты

Усовершенствованные программируемые устройства, способные управлять рабочими параметрами отопительной системы и, при необходимости, регулировать их в автоматическом режиме. Достаточно один раз выставить желаемый показатель температуры, и электронный термоклапан при помощи специального датчика будет стабильно поддерживать её на заданной отметке на протяжении всего отопительного сезона.

Для максимальной эффективности и энергоэкономичности термоклапаны радиаторов отопления используют совместно с теплосчётчиками.

Термостатические клапаны Принцип работы | Инструментальные средства

Термостатические клапаны используются для бесконечного пропорционального регулирования количества потока в зависимости от настройки и температуры датчика. Клапаны являются самодействующими, т.е. они работают без подачи дополнительной энергии, такой как электричество или сжатый воздух.

Термостатические клапаны

Поскольку клапаны постоянно подбирают количество потока в соответствии с потребностями, они особенно подходят для регулирования температуры.Требуемая температура поддерживается постоянной без перерасхода:

  • охлаждающая вода в системах охлаждения,
  • горячая вода или пар в системах отопления.

Операционная экономичность и эффективность максимальны.

Термостатические клапаны состоят из трех основных элементов:

1. Секция настройки с ручкой, контрольной пружиной и шкалой настройки.

2. Корпус клапана с отверстием, запорным конусом и уплотнительными элементами.

3. Герметичный термостатический элемент с датчиком, сильфоном и зарядом.

Как это работает?

Когда три элемента собраны вместе, клапан установлен, а датчик расположен в точке, где должна регулироваться температура, последовательность функций следующая:

1. Давление паров наддува, зависящее от температуры, накапливается в датчике.

2. Это давление передается на клапан через капиллярную трубку и сильфон и действует как открывающая или закрывающая сила.

3. Ручка на секции настройки и пружина создают силу, которая действует против сильфона.

4. Когда создается баланс между двумя противодействующими силами, шпиндель клапана остается в своем положении.

5. Если температура датчика – или настройки – изменяются, точка баланса смещается, и шпиндель клапана перемещается до тех пор, пока баланс не будет восстановлен или клапан не будет полностью открыт или закрыт.

6. При изменении температуры датчика изменение расхода примерно пропорционально.

Термостатические клапаны широко используются для регулирования температуры во многих различных машинах и установках, где требуется охлаждение.Термостатический клапан всегда открывается, пропуская поток при повышении температуры датчика. Клапан может быть установлен либо в линии подачи охлаждающей воды, либо в обратной линии.

статей, которые могут вам понравиться:
Клапаны ОВК
Регулирующий клапан Cv или Kv
Привод электродвигателя
Вопросы по регулирующим клапанам
Амортизаторы и жалюзи

Термостат: определение, функции, составные части, схема, работа

Так же, как система охлаждения очень важна в двигателях внутреннего сгорания, термостат играет очень важную роль.Поддерживая оптимальную температуру двигателя, термостат должен быть в хорошем состоянии. Этот компонент предохраняет двигатель от перегрева, который может вызвать необратимые повреждения двигателя.

Автомобильный термостат находится между двигателем и радиатором. когда он испортится, вся система охлаждения двигателя начнет работать со сбоями, что может быть серьезным. Поскольку этот компонент является новой функцией в системе охлаждения двигателя, большинству пользователей автомобилей трудно понять, как охлаждается их двигатель.

Сегодня вы узнаете определение, функции, детали, работу, преимущества и недостатки, а также симптомы неисправного термостата в автомобильных двигателях.

Подробнее: Общие сведения о системе охлаждения двигателей внутреннего сгорания

Определение термостата

Термостат – это датчик температуры, который измеряет температуру охлаждающей жидкости двигателя. Компонент разработан, чтобы знать, когда открывать и закрывать, чтобы двигатели внутреннего сгорания могли работать при эффективной температуре.

Термостаты остаются закрытыми, если охлаждающая жидкость недостаточно горячая. Но если охлаждающая жидкость достигает определенной температуры, она открывается, позволяя течь горячей охлаждающей жидкости в радиатор. Таким образом, термостат похож на заслонку, которая пропускает или блокирует поток охлаждающей жидкости от двигателя к радиатору.

Современные автомобильные двигатели работают в определенном диапазоне температур, обычно двигатель работает в диапазоне от 194 градусов по Фаренгейту, что составляет от 90 градусов по Цельсию до 221 градусов по Фаренгейту. Термостат определяет температуру охлаждающей жидкости и определяет, когда открывать и закрывать.

Функции термостата

Ниже приведены основные функции термостата, используемого в системе охлаждения двигателя:

  • Основная функция термостата – контролировать рабочую температуру двигателя.
  • Компонент предохраняет двигатель от перегрева и чрезмерного охлаждения.
  • При холодном пуске термостат блокирует поток охлаждающей жидкости. Это приводит к тому, что двигатель быстрее достигает своей рабочей температуры.
  • Кроме того, он обеспечивает поглощение тепла охлаждающей жидкостью перед попаданием в радиатор.
  • Наконец, термостат контролирует циркуляцию охлаждающей жидкости в двигателе в целом

Компоненты термостата включают воск, шток, цилиндр и клапан. Функции этих частей будут объяснены в работе.

Схема термостата:

Подробнее: Детали двигателя внутреннего сгорания

Принцип работы

Для большинства новичков в автомобильной промышленности работа термостата может быть такой волшебной. Но это менее сложный и понятный факт.Как уже упоминалось ранее, компоненты расположены между двигателем и радиатором во внутренних частях. Итак, из радиатора охлаждающая жидкость проходит по нижнему шлангу от него к двигателю. Здесь охлаждающая жидкость поглощает тепло.

Однако двигатель также должен работать при определенной температуре, чтобы можно было добиться эффективной работы. Вот почему необходим термостат, просто представьте, что в двигателе нет термостата, а охлаждающая жидкость течет для поглощения выделяемого тепла. Автомобиль может перестать работать, поскольку тепло от процесса сгорания забирается охлаждающей жидкостью.Но, если есть термостат, поток охлаждающей жидкости блокируется до тех пор, пока охлаждающая жидкость не нагреется до определенной температуры, при которой устройство должно открыться. Благодаря этому двигатель работает при правильной температуре и не будет перегреваться или переохлаждаться.

Итак, у вас на уме большой вопрос:

Как термостат открывается и закрывается?

Вы можете легко протестировать термостат двигателя, чтобы увидеть, как он полностью работает. Для тестирования вам понадобится термостат в магазине автозапчастей.Поставьте термостат в кастрюлю с кипящей водой на плите. Как только он нагревается, воск плавится и клапан открывается.

Как объяснялось ранее, термостат состоит из цилиндра, который заполнен воском. Цилиндр, который является металлической частью, находится внутри двигателя, поэтому он может контактировать с горячей охлаждающей жидкостью. Внутри цилиндра также находится пружинный клапан, который соединяется со штоком.

Вот как это работает: воск – горючий материал, который может плавиться. Таким образом, когда холодная охлаждающая жидкость поступает в цилиндр термостата, с парафином ничего не происходит, и клапан остается закрытым, чтобы заблокировать проход, но как только охлаждающая жидкость достигает определенной температуры и цилиндр ее ощущает, воск начинает медленно плавиться.

Тающий воск – это то, что толкает стержень наружу. Этот стержень помогает открыть клапан цилиндра, который затем дает пространство для протекания горячей охлаждающей жидкости. Вот почему термостат остается закрытым при холодном пуске.

Подробнее: Что нужно знать об автомобильных радиаторах

Посмотрите видео, чтобы узнать больше о том, как работает термостат:

Признаки неисправности и выхода из строя термостата

Симптомы неисправного или неисправного термостата могут возникать в двухфазном режиме, в том числе:

Термостат заедает в открытом положении:

Когда термостат заклинивает в открытом состоянии, температура двигателя резко падает ниже нормальной рабочей температуры.в холодную погоду двигатель может даже перестать работать, так как горение прерывается охлаждающей жидкостью. Таким образом, возникает недостаток тепла в системе. Ожидается, что теплоноситель будет потреблять не менее 30% тепла. Таким образом, при открытом термостате охлаждающая жидкость имеет власть над теплом сгорания. В этой ситуации загорится индикатор двигателя.

При недогреве моторное масло снижает эффективность работы. Это может ускорить износ деталей двигателя.Более низкая рабочая эффективность двигателя также может привести к плохой экономии топлива, что также может со временем привести к увеличению выбросов.

Термостат застрял в закрытом положении:

Когда термостат заклинивает, может произойти перегрев. Поскольку устройство застряло близко, небольшое количество охлаждающей жидкости в двигателе перестает течь при нагревании. Это вызовет втекание охлажденной охлаждающей жидкости. Хотя есть и другие факторы, вызывающие перегрев, это может быть из-за низкого уровня охлаждающей жидкости в двигателе или неисправности водяного насоса.Утечки в системе охлаждения также могут вызвать ту же проблему, что и закрытый термостат.

Неисправность:

В некоторых случаях, когда термостат перегружен, могут возникнуть некоторые проблемы, такие как протечка, заедание корпуса и т. Д. Это может привести к колебаниям температуры двигателя и ухудшению его характеристик. В таких условиях водитель часто не понимает, что идет не так.

Температура двигателя может иногда перегреваться, а в конечном итоге – недогрев.термостат имеет тенденцию открываться или закрываться, когда этого не должно быть. Это происходит потому, что термостат не застревает в одном положении, что приводит к неправильным показаниям температуры.

Поскольку термостат обеспечивает работу двигателей при оптимальной температуре, его неисправность приведет к противодействию. Таким образом, приводя к проблемам в работе двигателя. Одна из распространенных проблем – низкая экономия топлива, и двигатель будет тяжело работать.

Подробнее: Понятие о нагнетателе в автомобильных двигателях

Как проверить термостат

Проверить термостат можно даже без снятия проверяемого компонента.Термостат современных автомобилей контролируется компьютером двигателя (PCM). если он застрянет в открытом или закрытом положении, загорится индикатор проверки двигателя.

Большинство механиков проверяют термостат, измеряя температуру верхнего и нижнего шланга радиатора. Это можно сделать с помощью инфракрасного термометра, который помогает контролировать температуру двигателя.

В заключение, термостат – это устройство с большими преимуществами в системе охлаждения транспортных средств. Основная функция – контролировать поток охлаждающей жидкости, поддерживая оптимальную температуру двигателя.при его работе поток охлаждающей жидкости блокируется до тех пор, пока он не достигнет температуры, при которой открывается термостат. он может застрять как в открытом, так и в закрытом состоянии.

Вот и все для этой статьи. Надеюсь, вам понравилось чтение. Если да, то прочтите еще один интересный пост о двигателях. Не забывайте делиться и задавать вопросы в нашем поле для комментариев. Спасибо!

Как работает кондиционер и обогреватель вашего автомобиля?

Написано админ . Опубликовано в Блог, Новости

Погода обычно довольно умеренная здесь, в западном Вашингтоне, но определенно бывают дни, когда вы хотите, чтобы кондиционер и отопление в вашей машине работали.Лучший способ убедиться, что ваше оборудование готово, когда оно вам больше всего нужно, – это соблюдать регулярный график технического обслуживания систем отопления, вентиляции и кондиционирования воздуха, а также как можно скорее устранять проблемы. Это также помогает понять немного больше о том, как работают ваш обогреватель и кондиционер. Узнайте больше о двух приведенных ниже системах, чтобы повысить свои шансы обнаружить проблемы до того, как они станут слишком серьезными.

Как работает кондиционер в автомобиле?

Когда-то люди использовали лед, чтобы охладить свои машины, но технология, которая выталкивает восхитительно холодный воздух из ваших вентиляционных отверстий, сегодня более сложна.Освежающий воздух, который вы чувствуете в жаркий день, на самом деле начинался с горячего воздуха, но его тепло отводили во время процесса, состоящего из нескольких этапов. Вам не нужно слишком углубляться в науку, чтобы понять высокоуровневое объяснение того, как происходит этот процесс. Для начала полезно знать, какие общие детали составляют систему кондиционирования воздуха в вашем автомобиле, и работать над тем, чтобы использовать хладагент.

  • Панель управления HVAC
  • Компрессор
  • Конденсатор
  • Аккумулятор
  • Расширительный клапан
  • Испаритель
  • Двигатель вентилятора

Все эти детали приходят в действие, когда вы включаете блок переменного тока вашего автомобиля через панель управления HVAC.Компрессор сжимает хладагент, и он начинает терять тепло, проходя через конденсатор. Ресивер и осушитель удаляют загрязнения и влагу, затем хладагент поступает в расширительный клапан или аккумулятор.

Все это время хладагент понижается под давлением и становится холоднее. Наконец, хладагент попадает в испаритель, который удаляет всю оставшуюся влагу и еще больше снижает температуру. Оттуда двигатель системы вентиляции обдувает испаритель воздухом, делая его холодным, прежде чем вытолкнуть его из вентиляционных отверстий вашего автомобиля.

Как часто следует заряжать кондиционер в моем автомобиле?

Как видно из описанного выше процесса, хладагент абсолютно необходим для исправного кондиционера. Однако со временем ваша система, вероятно, потеряет некоторое количество хладагента и, в конечном итоге, начнет заканчиваться. В этот момент вы начнете замечать, что воздух, выходящий из вентиляционных отверстий, уже не такой холодный, как раньше. Это признак того, что в вашей системе кондиционирования что-то пошло не так, и хладагент начал выходить.

Принесите свой автомобиль на осмотр, и опытный автомеханик сможет определить причину проблемы, из-за которой хладагент вышел из вашего автомобиля. Оттуда они смогут решить проблему, чтобы она больше не повторялась. Наконец, они добавят в вашу систему больше хладагента, и система кондиционирования вашего автомобиля будет восстановлена. Тогда вы будете готовы к прохладному, освежающему дню, когда в следующий раз здесь, в Вашингтоне, станет жарко.

Как часто мне следует проверять кондиционер в моей машине?

Если вы хотите быть максимально уверены в том, что кондиционер вашего автомобиля будет работать в следующий раз, когда он вам понадобится, рекомендуется проверять систему всякий раз, когда вы отправляете свой автомобиль на другие регулярные проверки.Как и во всем остальном, профилактическое обслуживание может помочь вам избежать более серьезных и дорогостоящих проблем в будущем. В противном случае вы поймете, что пора проверить систему кондиционирования воздуха в автомобиле, если она перестает охладить вас в самые жаркие дни года. Это может означать, что ваша машина слишком долго остывает или что кондиционер просто никогда не остывает достаточно.

Как работает обогреватель автомобиля?

Ваш обогреватель является частью системы, которая выполняет две задачи.Помимо обогрева автомобиля, он также помогает охлаждать двигатель. Другими словами, обогреватель вашего автомобиля связан с некоторыми очень важными функциями, которые выходят за рамки простого обеспечения комфорта вам и вашим пассажирам во время поездок. Чтобы понять, как работает отопитель вашего автомобиля, нужно выделить несколько ключевых компонентов:

  • Сердечник нагревателя
  • Двигатель вентилятора
  • Шланги обогревателя
  • Клапан управления нагревателем
  • Панель управления HVAC


Кроме того, ваш обогреватель взаимодействует с охлаждающей жидкостью, термостатом, радиатором и водяным насосом в системе охлаждения вашего автомобиля.Тепло, вырабатываемое двигателем, должно куда-то уходить, чтобы двигатель не перегрелся, а вы хотите согреться. Это делает систему отопления вашего автомобиля беспроигрышной. Большая часть тепла, выделяемого вашим двигателем, уходит через выхлопную систему. Однако остальная часть переходит в охлаждающую жидкость внутри вашей системы HVAC. Этот хладагент передается примерно так же, как хладагент движется для создания прохладного воздуха, когда кондиционер включен.

Тепло от двигателя передается от радиатора к сердцевине нагревателя, которая в основном действует как теплообменник.Он пропускает охлаждающую жидкость, и этот поток регулируется регулирующим клапаном нагревателя. Поскольку тепло двигателя переносится охлаждающей жидкостью в сердечник нагревателя, устройство начинает нагреваться. В зависимости от уровней, на которые вы устанавливаете панель управления HVAC, двигатель вентилятора нагнетает воздух через сердечник обогревателя в вашу кабину с соответствующей скоростью.

Как часто мне нужна новая охлаждающая жидкость в машине?

Очень важно, чтобы уровень охлаждающей жидкости оставался полным, а шланги обогревателя не протекали.Также рекомендуется регулярно промывать и доливать охлаждающую жидкость, чтобы обеспечить охлаждение двигателя и эффективный обогрев кабины. Обычно мы рекомендуем менять охлаждающую жидкость в машине примерно каждые 30 000 миль, но, конечно, не помешает проверять ее чаще.

Как часто следует проверять обогреватель моего автомобиля?

Поскольку обогреватель подключен к системе охлаждения двигателя автомобиля, очень важно всегда быть в курсе событий.Как только вы заметите проблему с обогревом вашего автомобиля, отнесите его в магазин для осмотра, чтобы выяснить, в чем проблема. Даже если у вас нет проблем, неплохо было бы проверять систему охлаждения двигателя и нагреватель всякий раз, когда вы отправляете свой автомобиль на регулярное плановое профилактическое обслуживание. Эти регулярные осмотры помогут вам быть уверенными в том, что ваш автомобиль исправен и все работает нормально.

Техническое обслуживание японских автомобилей

В Greg’s Japanese Auto мы стремимся обеспечить лучшее обслуживание автомобилей в Сиэтле и во всем Западном Вашингтоне.Мы обслуживаем только импортные товары из Японии, что позволило нам стать чрезвычайно специализированными. Наша команда имеет доступ ко всем инструментам и опыту, которые им необходимы, чтобы следовать лучшим практикам и поддерживать ваш автомобиль в отличной форме как можно дольше. Мы знаем, на какие признаки следует обращать внимание при проведении диагностических тестов для вашего автомобиля, чтобы мы могли быстро решить проблемы и как можно скорее вернуть вас в дорогу. Независимо от того, связана ли проблема с вашим обогревателем, кондиционером или чем-то еще, мы разберемся с ней.Свяжитесь с нами сегодня или запишитесь на прием онлайн.

Фото: Александру Ника

Как работают термостатические расширительные клапаны

Как работают термостатические расширительные клапаны

В этой статье мы узнаем, как работают термостатические расширительные клапаны. Расширительный клапан является важным компонентом почти в каждом холодильном цикле, а термостатический расширительный клапан чаще всего используется в системах отопления, вентиляции и кондиционирования воздуха. Вы можете посмотреть видеоинструкцию по этой статье, прокрутив страницу вниз.

Если вы работаете в сфере HVAC и нуждаетесь в высококачественных термостатических расширительных клапанах для вашей холодильной системы, я рекомендую проверить, что может предложить Danfoss. Их линейка продуктов универсальна и адаптируема, обеспечивая исключительное качество и надежность, а также широкий диапазон производительности и хладагентов. Вы можете узнать больше о термостатических расширительных клапанах Danfoss, посетив TXV.Danfoss.com

Соглашение об именах.

Правильное название этого типа клапана – термостатический расширительный клапан, однако он часто сокращается до термического расширительного клапана и имеет аббревиатуру TXV или иногда TEV.

Где найти термостатический расширительный клапан?

TXV используется во многих холодильных системах, от простых сплит-агрегатов до чиллеров. В небольших холодильных установках, таких как домашние холодильники, обычно не используется клапан, а вместо этого используется капилляр с фиксированным отверстием. Не имеет значения, какой тип расширительного устройства используется, все они могут быть найдены в одном месте, непосредственно перед испарителем.

Расположение ТРВ в системе охлаждения

Основные компоненты

Существует множество вариантов конструкции этого типа клапана, но все они основаны на одном основном принципе работы.
Внутри расширительного клапана обычно находятся следующие основные компоненты

  • Корпус клапана, он удерживает компоненты и имеет отверстие внутри для ограничения потока хладагента.
  • Мембрана – прочный, тонкий гибкий материал, обычно металлический, который может изгибаться, оказывая давление на штифт.
  • Штифт или игла, которая перемещается вверх и вниз для изменения размера отверстия в отверстии для управления потоком хладагента.
  • Пружина, которая противодействует усилию стержня.
  • Измерительная груша и капиллярная линия, которые измеряют температуру хладагента на выходе из испарителя и реагируют на это, заставляют клапан открываться или закрываться.
Основные компоненты термостатического расширительного клапана

Как это работает?

Клапан удерживает жидкий хладагент под высоким давлением из конденсатора и контролирует, сколько хладагента может пройти в испаритель.

Кипение воды при разных температурах из-за изменения давления

Клапан снижает давление, позволяя хладагенту закипеть при более низких температурах. Например, мы привыкли, что вода кипит при температуре около 100 ° C (212 ° F), потому что большинство из нас живет около уровня моря, поэтому воздух вокруг нас сжимается всей массой атмосферы над нами.Однако, если бы мы поднялись выше в атмосферу, скажем, на вершину Эвереста, то обнаружили бы, что вода кипит только при 70 ° C (158 ° F), и это потому, что мы выше, поэтому выше атмосферы меньше. нам нужно надавить на воду, чтобы она легче закипела. Кипение имеет важное значение, поскольку хладагент поглощает тепло из окружающего воздуха и уносит его в компрессор. Просто помните, что температура кипения хладагентов намного ниже, чем у воды. Если вы хотите узнать больше о том, как работают хладагенты, вы можете прочитать или посмотреть наш учебник здесь.

Жидкий хладагент под высоким давлением проходит через небольшое отверстие, которое вызывает снижение давления при прохождении через него. Во время этого снижения давления часть хладагента испарится, а остальная часть останется жидкостью. Это похоже на распылительную насадку для бутылки с водой: когда вы нажимаете на спусковой крючок, вода под высоким давлением проходит через маленькое отверстие в среду с гораздо более низким давлением. Это приводит к тому, что вода становится частично жидкостью, частично паром.

Расширительный клапан форсунки

Эта смесь жидкого / парообразного хладагента распыляется в испаритель, где она поглощает тепло из воздуха или воды, окружающей трубу.В этом примере вентилятор продувает воздух через испаритель.

Анимация термостатического расширительного клапана

По мере того, как хладагент проходит через испаритель и подвергается большему воздействию тепловой энергии, он претерпевает полное фазовое изменение и становится насыщенным паром к концу змеевика испарителя. Во время этого изменения температура практически не изменится из-за скрытой теплоты. Вместо этого будет увеличиваться энтальпия и энтропия.

Хладагент будет продолжать отбирать тепловую энергию, и когда это происходит после смены фаз, его температура начинает повышаться.Это приводит к перегреву пара хладагента. Чувствительная груша расширительного клапана контролирует эту температуру, чтобы контролировать хладагент в корпусе главного клапана.

Увеличение охлаждающей нагрузки

Если охлаждающая нагрузка увеличивается, в испарителе испаряется больше хладагента. Это приведет к увеличению перегрева, что означает повышение температуры хладагента на выходе из испарителя.

Температура перегрева должна оставаться в установленных пределах.Поэтому теперь его необходимо уменьшить, и этого можно достичь, допустив прохождение большего количества хладагента в испаритель. Таким образом, штифт необходимо нажать вниз, чтобы сжать пружину и позволить большему количеству хладагента протекать через отверстие в корпусе основного клапана.

Внутри измерительной колбы находится небольшое количество хладагента, которое отделено от остальной системы и ограничено в замкнутой системе только объемом внутри колбы, капиллярной трубки и силовой головки.

Увеличьте тепловую нагрузку, термостатический расширительный клапан

Измерительная колба определяет повышение температуры по мере передачи тепловой энергии через стенку трубы в колбу.Эта тепловая энергия вызывает кипение и испарение хладагента внутри колбы. Поскольку хладагент ограничен небольшой площадью, это вызовет повышение давления, и это толкает капиллярную трубку к верхней части расширительного клапана. Это давит на диафрагму, которая толкает вниз штифт, который сжимает пружину и позволяет большему количеству хладагента попасть в испаритель.

Клапан будет настраиваться, чтобы найти правильное положение, чтобы сила, действующая на диафрагму, была больше или равна силе пружины, толкающей в противоположном направлении.Это позволяет получить правильное количество хладагента, которое снижает температуру перегретого хладагента, чувствительная лампа определяет это и регулирует до тех пор, пока она не выровняется.

Снижение охлаждающей нагрузки

Если охлаждающая нагрузка снизится до нормальной, температура перегрева снизится. Чувствительная лампа обнаружит это и начнет уменьшать поток хладагента в испаритель. Затем хладагент из капилляра возвращается в колбу, и главный клапан начинает закрываться.При этом также начнет повышаться температура перегрева.

В конце концов клапан уравновесится, и через него пройдет необходимое количество хладагента в соответствии с настройкой перегрева.

Все это происходит автоматически при использовании этого типа клапана, поэтому он так популярен. Существуют и другие версии этого клапана с электронным расширением, которые обеспечивают большую точность, но мы расскажем об этом позже.

Отказ клапана или неправильная настройка перегрева

Если клапан не реагирует на перегрев, жидкий хладагент может пройти прямо через компрессор.Компрессоры ненавидят это, потому что жидкости нелегко сжать. Попадание жидкости в компрессор может вызвать внутренние повреждения.

Котельные термостаты

– полное руководство

Термостат является неотъемлемой частью котельной системы, но что именно он делает? В этой статье мы рассмотрим основы, а затем более подробно рассмотрим, как они работают и какие бывают виды.

Что такое термостат?

Что касается центрального отопления, термостат – это, по сути, выключатель, но вместо того, чтобы человек переключает ручку или нажимает кнопку, он включается и выключается при изменении температуры в комнате.

Многие термостаты используют тот факт, что материалы расширяются и сжимаются при нагревании и охлаждении для физического замыкания и разрыва электрических цепей. Обычные материалы – биметаллы и воск. С биметаллами (две металлические полосы, соединенные вместе по своей длине), они работают за счет разницы в скорости расширения между двумя металлами (например, сталью и медью), заставляя полосу изгибаться. В случае воска это чистое расширение, физически давящее на клапан.

Есть также термостаты, в которых нет движущихся частей, которые определяют температуру с помощью термисторов, полупроводников и термопар (например, кухонный термометр, который вы погружаете в свой торт или курицу).

Не все термостаты имеют простую функцию включения-выключения. Некоторые открываются и закрываются осторожно, чтобы контролировать поток жидкости через них. Принцип остается прежним – они реагируют на тепло, но они предназначены для более контролируемого уравновешивания температуры. Газовые печи работают, контролируя поток газа в зависимости от температуры внутри; Системы охлаждения автомобилей пропускают через двигатель необходимое количество воды для поддержания оптимальной температуры. Это также принцип, лежащий в основе термостатических радиаторных клапанов, о которых мы расскажем ниже.

Главный термостат

В системе центрального отопления главный термостат является важным компонентом. Без него вам пришлось бы включать и выключать отопление несколько раз в день, чтобы поддерживать постоянную температуру в доме. Скорее всего, вы будете ложиться спать с включенным отоплением на 8 часов каждую ночь!

Важно помнить, что термостат реагирует на температуру в помещении, а не в радиаторах или бойлере. Если вы установите термостат на 18 ° C в жаркий день, есть большая вероятность, что отопление вообще не включится, так как всю работу делает солнце.Однако в разгар зимы он будет включать и выключать отопление по мере того, как температура в доме падает и поднимается.

Традиционно термостат подключается к котлу проводами, проходящими через стены дома. Часто он находится в нейтральном месте, например, в коридоре, но часто может находиться в главной гостиной дома, где обитатели проводят большую часть своего времени. Расположение термостата очень важно, как показывают следующие примеры:

  • Представьте, что вы поместили его в теплое место, например, в подсобное помещение со стиральной / сушильной машиной, и установили желаемую температуру на 20 ° C.Поскольку в подсобном помещении часто бывает теплее, чем 20 ° C, вы можете обнаружить, что центральное отопление никогда не включается.
  • А теперь представьте, что вы разместили его в прохладном месте, например, на крыльце. Зимой маловероятно, что на крыльце когда-нибудь дойдет до 20 ° C, поэтому, что касается вашего термостата, отопление должно быть постоянно включено. Ваши радиаторы никогда не выключатся, даже если температура в помещении намного выше 20 ° C.

Беспроводные термостаты

В настоящее время беспроводные термостаты означают, что их не нужно встраивать в стены, и их можно переносить из комнаты в комнату.Многие новые котлы поставляются с беспроводной технологией, но часто можно преобразовать существующий котел на беспроводную технологию с помощью простого комплекта.

Преимущество беспроводного термостата в том, что вы можете быть уверены, что он поддерживает регулировку температуры именно там, где вам нужно. Если вы ночуете в гостиной, какая разница, какая температура в столовой? Если у вас есть ребенок, термостат в его спальне будет поддерживать в этой комнате идеальную температуру.

Единственным недостатком является то, что они время от времени требуют подзарядки или замены батарей.

Радиаторные термостаты

Термостатические радиаторные клапаны (TRV) – это устройства, которые вы часто можете найти рядом с впускной трубой радиатора. Они больше стандартных двухпозиционных клапанов и имеют вращающуюся головку с номерами.

Как и основной термостат, они измеряют температуру воздуха (а не радиатора). Однако, в отличие от основного термостата, они не имеют простой функции включения / выключения – они регулируют скорость, с которой горячая вода проходит через этот конкретный радиатор, поэтому может быть выключена, низкая, средняя, ​​высокая или полная, в зависимости от того, где вы установить его.

TRV полезны, когда вы хотите, чтобы в разных комнатах была разная температура. Обратите внимание, что главный термостат по-прежнему будет решать, включен или выключен обогрев, поэтому, если он говорит, что он выключен, никакая регулировка TRV не изменит температуру в этом радиаторе.

Wi-Fi и интеллектуальные термостаты

Новейшая инновация – «умные» термостаты. Обычно они подключены к Wi-Fi, поэтому вы можете управлять ими из любой точки мира с помощью телефона или компьютера – это полезно, если вы приходите домой неожиданно рано или поздно.Но некоторые модели на самом деле идут дальше и узнают, в какое время и в какие дни вам обычно требуется тепло, и могут включаться и выключаться, чтобы соответствовать.

Все термостаты могут быть заблокированы, поэтому вы можете включать или выключать нагрев независимо от температуры. Но как способ поддерживать комфортный уровень тепла и при этом оставаться максимально эффективным, они бесценны при правильном использовании.

Найди мой новый котел


Разница между термостатическим балансировочным клапаном и автоматическим балансировочным клапаном

Разница между двумя балансировочными клапанами заключается в том, что термостатический балансировочный клапан

вручную регулирует степень открытия клапана термостата, а автоматический балансировочный клапан автоматически регулирует степень открытия клапана термостата с помощью датчиков температуры.

Термостатический балансировочный клапан (называемый клапаном постоянной температуры) является энергосберегающим продуктом. Принцип состоит в том, чтобы контролировать температуру клапана с помощью датчика температуры в головке клапана регулирования температуры. Когда температура в помещении повышается, датчик температуры расширяется из-за теплового расширения и сжимает шток, заставляя клапан закрыться. Когда температура в помещении падает, датчик температуры сжимается из-за охлаждения, и шток возвращается в исходное положение, открывая клапан.Поэтому, когда в помещении есть другие дополнительные источники тепла (солнечный свет, другие обогреватели) и температура в помещении выше заданной, клапан автоматически закрывается, потребление воды радиатором уменьшается, что в конечном итоге позволяет экономить тепло от отопления.

Температуру настройки автоматического балансировочного клапана можно отрегулировать искусственно. Клапан постоянной температуры будет автоматически контролировать и регулировать количество воды в радиаторе в соответствии с установленными требованиями, чтобы достичь цели контроля температуры в помещении.Регулирование температуры в помещении пользователя осуществляется с помощью клапана контроля постоянной температуры радиатора. Клапан контроля постоянной температуры радиатора состоит из регулятора постоянной температуры, клапана регулировки потока и пары разъемов. Основным компонентом регулятора постоянной температуры является сенсорный блок, а именно температурный блок. Температурная камера может вызвать изменение объема, вызванное изменением температуры окружающей среды, привести в действие сердечник клапана для создания смещения, а затем отрегулировать количество воды в радиаторе, чтобы изменить рассеивание тепла радиатором.

Как работает отвод пара на паровом радиаторе

Паровые радиаторы в основном использовались в домах до 1950-х годов и до сих пор эффективно используются. Они являются экономичным способом обогрева вашего дома, несмотря на некоторые недостатки, связанные с их использованием.

Пароотводчик – один из важнейших компонентов парового радиатора. Чтобы понять, как работает пароотводчик, важно сначала понять концепцию работы самого парового радиатора, что приведет к пониманию важной роли пароотвода.

Как работает паровой радиатор

Паровой радиатор работает по принципу цикла, основанного на горячей воде-холодной воде. Горячая вода (нагретая водонагревателем газом или электричеством) поступает в резервуар для воды и проходит по трубам в паровом радиаторе после достижения определенной температуры. Проходя по трубам, вода выделяет тепло на ребрах радиатора, выходит в виде холодной воды и возвращается в водонагреватель, завершая цикл.

Важность вентиляционного отверстия

Для того, чтобы паровой радиатор работал эффективно, необходимо, чтобы вентиляция радиатора была достаточной для хорошей циркуляции воздуха как в радиаторе, так и из него, а также чтобы пароотводчик находился в хорошем рабочем состоянии. с термостатом.Интересно отметить, как работает пароотводчик. Это та часть радиатора, которая издает слабый шипящий звук, который слышен в большинстве домов, где до сих пор используются радиаторы.

Отвод пара содержит клапан, который открывается и закрывается при соответствующей температуре пара внутри радиатора. Он запрограммирован таким образом, чтобы термостат позволял воздуху системы выходить из радиатора, в то время как пар проходит через трубы в радиаторе. Воздух в начале цикла нагрева внутри радиатора холодный, поэтому он может улетучиваться.Когда радиатор нагревается из-за пара и когда внутри радиатора достигается желаемая температура горячего пара, клапан в выпускном отверстии для пара закрывается и предотвращает выход пара, таким образом поддерживая внутреннюю часть радиатора горячей и позволяя радиатору функционально нагреваться. дом например.

Важно отметить, что шипящий звук из выпускного отверстия для пара слышен в начале цикла нагрева, когда из отверстия выходит холодный воздух. Шипение должно прекратиться, а клапан должен закрываться, когда радиатор нагревается.Если шипящий звук продолжается после того, как радиатор нагреется, это означает, что выходит пар, и чем больше пара выходит, тем больше воды необходимо нагреть и использовать для работы радиатора.

Важно понять, что для внутреннего нагрева радиатора важно как начальное открытие клапана в отводе пара, так и его закрытие. Если пароотводчик не работает, то есть его клапан не работает и не открывается, чтобы выпустить холодный воздух в начале цикла нагрева, воздух внутри радиатора никогда не нагреется.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
