принцип работы, чертеж, инструкция по самостоятельной сборке

Вопрос об отоплении рано или поздно встает перед каждым объектом, как жилым, так и общественного пользования, на любом этапе строительства. Комфортные условия пребывания в помещении обеспечиваются дровяными, газовыми либо электрическими системами. Малоизвестные на сегодняшний день в России электродные котлы еще не смогли завоевать свою нишу на рынке. Их высокая стоимость, весьма ответственная схема монтажа и отсутствие достаточного количества отзывов по использованию вызывают сомнения у многих потребителей.

Оглавление:

1. Схема действия
2. Преимущества и недостатки
3. Инструкция по самостоятельной сборке
4. Подключение и эксплуатация

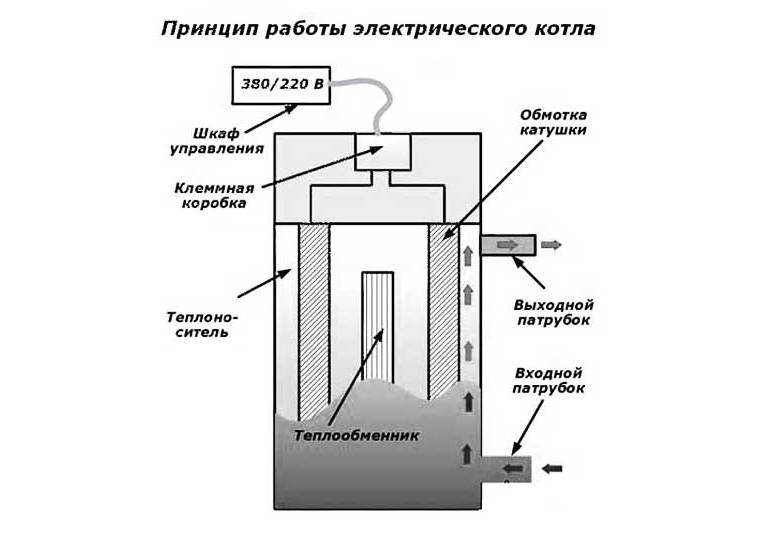

Принцип работы

Электродные котлы представляют собой устройства для отопления закрытого типа. Схему применения электродов предложил еще Н.Тесла, основываясь на нагревании за счет электрического сопротивления теплоносителя. Эффективность такого оборудования обусловлена использованием низкокалорийного топлива и хорошей амортизирующей системой, что сводит на нет необходимость в техническом обслуживании и дополнительные затраты на издержки эксплуатации.

Схема действия котла с накопителем и ТЭНом кардинально отличается от варианта с электродами. В первом случае нагревательный элемент располагается на дне емкости и обеспечивает прогрев теплоносителя постепенно, по всем законам физики снизу вверх. Принцип работы электродного котла подразумевает использование в качестве нагревательного элемента сам теплоноситель. В накопитель с объемом жидкости помещают электроды, пропускают через них малый стартовый электрический ток, система нагревается с выполнением определенного КПД.

Следует упомянуть, что мощность такого устройства прямо пропорциональна сопротивлению теплоносителя и температуре нагреваемой воды. Электродные отопительные котлы характеризуются более продолжительным сроком службы (до 30 лет) и экономией средств на электроэнергию, так как при малейших утечках или выкипании жидкости электрическая цепь размыкается, и автомат отключается сам.

Плюсы и минусы

Индукционное отопление предназначено для функционирования автономных систем обогрева и водоснабжения, а также некоторых технологических процессов, связанных с нагревом промежуточного теплоносителя. Это могут быть гальванические ванны, ректоры и другие объекты.

Электродные и теновые котлы одинаково применяются в основном в местах, недоступных к газификации. Чаще всего это частные дома и небольшие постройки, в некоторых случаях даже многоквартирные дома. Однако сфера использования электродов для отопления распространяется и на промышленные, сельскохозяйственные объекты, садово-огородные конструкции, ангары, автомастерские и прочие постройки. Также электродный обогрев может быть дополнительным или резервным источником тепла, если в доме есть газоснабжение.

К преимуществам использования электродного отопления можно отнести:

1. возможность монтажа в существующую схему;

2. КПД установки на уровне 98-99 %;

3. высокая теплоотдача оборудования при потреблении малой мощности;

4. автоматический контроль температуры теплоносителя и наличия воды в системе;

5. безопасность в эксплуатации;

6. экологически чистый обогрев;

7. быстрота нагрева в сравнении с аналогами;

8. малые габариты оборудования;

9. бесшумная работа прибора;

10. надежность и длительный срок службы;

11. возможность сборки своими силами;

12. отсутствие необходимости в газопроводе;

13. экономичность и безопасность при соблюдении всех правил монтажа и эксплуатации таких устройств.

Однако есть и свои незначительные устранимые минусы в работе электродных систем отопления:

• высокие требования к качеству теплоносителя;
• регистрация оборудования;
• обязательное заземление котла и всей конструкции обогрева из-за возможного накопления статического электричества;
• необходимость в ежечасной поддержке уровня сопротивления теплоносителя – при понижении показателя существует риск возникновения электродугового пробоя;
• неудовлетворительная совместимость с радиаторами и другими комплектующими отопления.

Стоит отметить и необходимость дополнительной установки – автомата, контролирующего работу системы на случай утечки теплоносителя или перепадов напряжения. Этот фактор в значительной степени удорожает процесс монтажа оборудования, приравнивая его к стоимости твердотопливного котла. Однако таким образом происходит предотвращение возможных аварийных ситуаций и экономическая выгода использования, так как котел не будет работать «всухую».

Как сделать своими руками?

Инструкция по монтажу электродного котла своими руками достаточно проста и включает в себя детали, исключающие возможность поломки, отсюда и длительность в эксплуатации. Самодельное устройство будет значительно ниже в цене, чем его заводские аналоги и, по отзывам пользователей, ничем не хуже справляться со своей основной задачей.

Схема действий по сборке электродного котла состоит из следующих этапов:

1. Создание чертежей будущей системы с указанием всех деталей, а также количества контуров. В электродном оборудовании допускаются как двухконтурные, так и одноконтурные вариации.

2. Установка и надежное заземление котла согласно произведенному на свет чертежу. Сборка включает в себя минимальные сварочные работы и широкий простор для модификации с помощью подручных средств. Обязательным условием является изоляция электрода от внутренних стенок устройства. Не стоит также собирать оборудование из разных материалов для предупреждения образования «гальванической пары» и последующего роста накипи. Корпус готового изделия допускается покрыть термостойкой эмалью.

3. Подвод и настройка циркуляции воды в силу повышения ее температуры.

4. Подбор и применение подходящих материалов и радиаторов, положительно взаимодействующих с теплоносителем. Хорошо, если приборы состоят из биметаллов или первичного алюминия – наиболее безвредные, с меньшим количеством примесей, не оказывающие негативного влияния на электрокотел.

5. По необходимости установка автоматического оборудования для управления системой.

При сборке особое внимание стоит уделить герметичности сварных швов. Для тестирования нужно провести очистку от шлаков, натереть мыльной пеной, набрать в аппарат воды и в рабочем состоянии нагнетать избыточное давление при помощи компрессора. При некачественном соединении на линии сварки будут появляться пузырьки.

Выполненный своими руками электродный котел стабильно будет нагревать воду в пределах 120 °C. Плавная регулировка температурного режима в таком случае, к сожалению, отсутствует.

Особенности эксплуатации

Инструкция по подключению электродного котла достаточно строго определяет правила безопасности, обязательные для исполнения. В противном случае существует риск поражения электрическим током, вывода из строя всей установки. Поэтому заводские устройства рекомендуется монтировать под руководством профессионалов.

Схемы подсоединения электродного котла разнятся для проточного нагрева воды или же для отопительной конструкции. Существует несколько способов подключения электродов в действующую систему:

• наравне с другими отопительными котлами;
• однофазно;
• для трехфазного котла;
• подключение блоков регулировки и автоматического контроля.

Основной нюанс подсоединения заключается в следующем: выход у электродного котла и труба стояка должны быть одного и того же диаметра, без каких-либо сужающих переходников. Так же, как и в случае без принудительной циркуляции, но дополнительно строго соблюдаются углы наклона водопровода в 5-8°. Самодельные котлы, как правило, имеют ориентировочную мощность не выше 4 кВт, что соответствует силе тока в цепи в 18 А. Для настройки оборудования используют бытовой амперметр. Систему подключают к питанию для предварительного прогрева воды. Параллельно готовится рабочий раствор соды пропорцией 1:10.

Контролируя показания амперметра, в теплоноситель постепенно вводится содовый раствор шприцем или через расширительный бак. Манипуляции прекращаются, когда значение прибора окажется на уровне 16-17 А. В противном случае, при превышении допустимой концентрации может произойти выброс пара с разрывом трубопровода.

Допустимый расход теплоносителя – 8 л на 1 кВт мощности. При несоблюдении этого параметра значительно возрастает потребление электроэнергии. Для увеличения КПД системы отопления рекомендуется проводить подготовку жидкости либо покупать специальный состав у производителя. Иногда вполне пригодна дистиллированная вода или с добавлением обычной поваренной соли. Дело в том, что электроды подвержены наслоению накипи при использовании обычной жесткой воды из-под крана. Отсюда существует риск снижения номинальной мощности.

Потребность в дополнительной установке блока управления объясняется повышением эффективности работы прибора, особенно в случае, когда нужно объединить сразу несколько устройств в одну цепь.  Необходимо помнить, что при нагревании воды электродами, происходит химическая реакция с выделением некоторого количества газа в процессе. Поэтому периодически следует спускать воздух, чтобы избежать завоздушивания системы с ее последующей поломкой. Для этого в верхней точке электродного оборудования монтируется клапан-воздушник и манометр.

Дата: 17 мая 2016

Электродный котел своими руками – инструкция по сборке

Содержание

• 1 Устройство и принцип действия
• 2 Электродный котел своими руками — чертежи
• 3 Порядок выполнения работ по изготовлению нагревателя
• 4 Инструкция по сборке
• 5 Вывод нагревателя в рабочий режим
• 6 Видео на тему

Электрический ионный или электродный котёл предназначен для обустройства автономной отопительной системы.

Простота конструкции и низкая стоимость основных комплектующих элементов позволяет достаточно легко выполнить электродный котел своими руками.

Устройство и принцип действия

Все котлы электродного типа являются современной разновидностью традиционного электрического котла и широко применяются в отоплении частных домовладений или загородных дач. Главным отличием такого оборудования является замена классических ТЭНов блоком электродов, являющихся нагревательными элементами, что обеспечивает очень высокие показатели эффективности и долговечность устройства.

Конструкция любого электродного прибора представлена цельнометаллической трубой, которая покрыта полиамидным внутренним изолирующим слоем. Внутрь такой трубы ввариваются входные и выходные патрубки для теплового носителя, а также питающие клеммы и заземление.

Одна сторона трубы герметично запаивается, а другая сторона должна быть обеспечена электродным блоком с изоляторами в виде полиамидных гаек. Дорогостоящее современное оборудование оснащается автоматическими устройствами, а также дистанционной системой управления и GSМ-модулем.

Устройство электродного котла

Стандартные электродные котлы заводского изготовления, как правило, имеют длину не более 60см при диаметре 32см. Средние показатели мощности подобного устройства варьируются в пределах 2-50 кВт, что позволяет выполнить полноценный обогрев помещения с объёмом до 80-1600м³. Следует помнить, что однофазные модели с мощностью в пределах 2-6кВт пригодны только для обустройства отопительной системы частного домовладения. Любое трехфазное оборудование с показателями мощности в пределах 9-50кВт востребовано при необходимости обеспечить качественное отопление большой промышленной площади.

Важно отметить, что потребление электрической энергии любыми ионными котлами является оптимальным только при температуре теплового носителя внутри системы на уровне 75°С.

Электродный котел своими руками — чертежи

Чтобы правильно определиться с чертежами при самостоятельном изготовлении электродного котла, необходимо учесть все основные конструктивные особенности такого отопительного оборудования:

• схема использования электродов была предложена Н. Тесла и основана на нагреве благодаря электрическому сопротивлению теплового носителя;
• эффективность эксплуатации обуславливается конструктивной особенностью и минимизирует необходимость осуществлять техническое обслуживание;
• в традиционных электрических котлах нагревательные элементы располагаются в донной части конструкции и обеспечивают постепенный прогрев теплового носителя снизу вверх, а принцип функционирования ионного оборудования предполагает наличие нагревательного элемента в виде самого теплоносителя;
• внутри накопителя размещаются электроды, пропускающие незначительное количество электрического тока, в результате чего осуществляется нагрев системы до определенного коэффициента полезного действия.

При выполнении чертежей нужно обязательно учитывать, что показатели мощности ионного устройства обладают прямой пропорциональностью к уровню сопротивления теплового носителя.

Чертеж электродного котла

Одноконтурная конструкция с электродным котлом применяется исключительно для отопления домовладения, а двухконтурная – позволяет отапливать помещение и обслуживать систему ГВС.

Создание грамотных чертежей самостоятельной отопительной системы предполагает указание всех элементов и количества контуров, которое может быть представлено двухконтурными и одноконтурными вариациями.

Порядок выполнения работ по изготовлению нагревателя

Легче всего выполнить нагреватель из стальной трубы, которая послужит будущим корпусом ионного котла. На один торец насаживается муфта, а с другой стороны устанавливается стандартный тройник. Такие элементы должны максимально плотно и герметично прилегать к корпусу. Именно посредством тройника поток теплового носителя поступает к нагревателю, после чего перемещается в систему отопления.

На следующем этапе самостоятельного изготовления электрод устанавливается в корпус ионного котла со стороны тройника, после чего фиксируется в неподвижном положении посредством изолятора. Хороший результат даёт изоляция электрода от стенок корпуса при помощи обычной заглушки с радиатора биметаллического типа.

Установка электродного котла в систему отопления

В такой заглушке просверливается отверстие, а фиксация осуществляется стандартной гайкой. Прежде чем приступить к завариванию готовой конструкции, внутрь корпуса заливается примерно 700 мл жидкости.

Заключительный этап изготовления нагревателя предполагает приваривание к трубе корпуса пары стальных болтов «М-8» или «М-10». Такая конструкция позволит беспроблемно закреплять провода на «Заземление» и «Ноль». Участки контактов требуют обязательной качественной изоляции.

Полностью готовую, собранную конструкцию электродного котла следует подвергнуть внимательному визуальному осмотру, чтобы исключить наличие погрешностей сборки.

Инструкция по сборке

Собрать и установить электродный котёл самостоятельно не сложно, но такой процесс предполагает строгое соблюдение основных рекомендаций.

Категорически запрещается применять УЗО в процессе монтажа электродного котла, поэтому полная безопасность эксплуатации может быть обеспечена установкой элементов, представленных:

• автоматическими клапанами, посредством которых удаляется воздух;
• предохранительным клапаном;
• манометром, контролирующим показатели мощности всего устройства и подключаемым к отопительной системе посредством трехходового крана;
• расширительным ёмкостным баком;
• основной запорной арматурой.

Установка собранного электродного котла осуществляется только в вертикальном положении, что обусловлено конструктивными особенностями устройства. Чтобы обеспечить безопасную работу, фиксация прибора производится на стене, поверхность которой выполнена из металлического листа. С целью заземления рекомендуется применять медные провода диаметром 0,4мм. Провода на сопротивление должны иметь показатели в 4 Ом, и подключаются на нулевую клемму.

При максимальном температурном режиме нагрева теплового носителя до 120˚С, вариантов подключения электродного котла может быть несколько:

• однофазный или трехфазный вариант подключения для использования котла в качестве единственного источника теплоснабжения;
• установка для одновременной эксплуатации с другим отопительным оборудованием, включая твёрдотопливные котлы.

Наибольшей популярностью пользуется установка в качестве отопительного оборудования и проточного водонагревателя.

В этом случае обязательным условием является монтаж основных узлов для обеспечения автоматического контроля.

Вывод нагревателя в рабочий режим

Показатели мощности самостоятельно собранного электродного котла напрямую зависят от количества солей в тепловом носителе, поэтому необходимо грамотно осуществить вывод нагревательного устройства в режим работы. Также важно помнить, что теплоносителем должна быть дистиллированная или хорошо отстоянная водопроводная вода. Прежде чем приступить к наладочным работам, необходимо подготовить основные материалы, представленные содой, амперметром, шприцом и любой ёмкостью.

Учитывая ориентировочную мощность ионного котла, амперметр присоединяется к проводам, а в отдельной ёмкости смешивается раствор на основе одной части соды и десяти частей отстоянной или дистиллированной воды.

Посредством шприца водно-содовая смесь заливается в котел, после чего осуществляется плавный разогрев системы и вывод её на полный рабочий уровень. Правильность наладки работы оборудования отслеживается по показателям амперметра, а оптимальным является уровень в 16-17А.

Видео на тему

• Предыдущая записьСхема подключения твердотопливного котла — варианты обвязки
• Следующая записьДизельные котлы отопления: расход топлива — отзывы

Adblock
detector

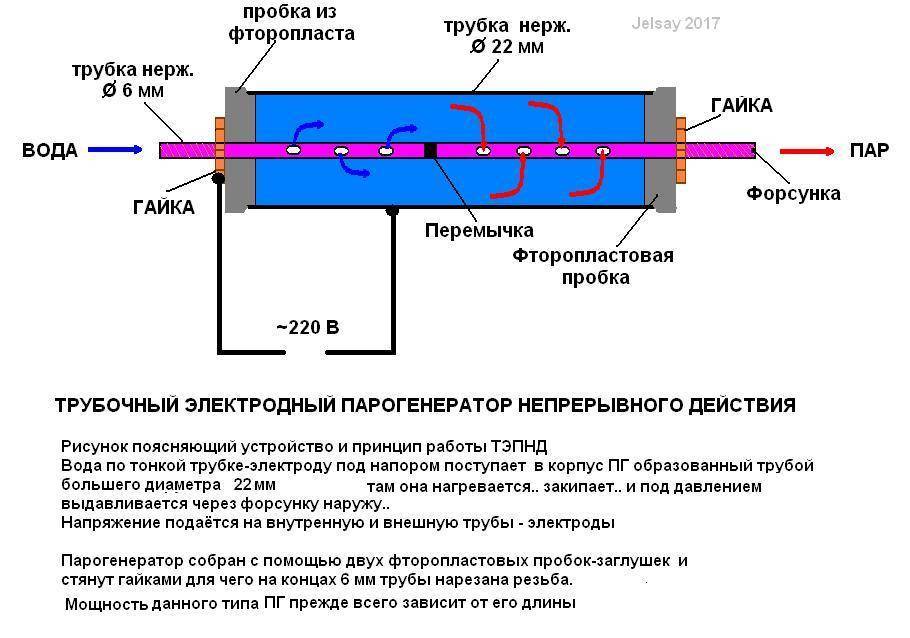

Паровой котел с погружными электродами HV

Серия CEJWS

Высоковольтный паровой котел с погружными электродами

Электродные котлы используют проводящие и резистивные свойства воды для передачи электрического тока и производства пара. Переменный ток течет от электрода к одной фазе на землю, используя воду в качестве проводника.

​

Эти электродные котлы имеют неограниченные возможности применения везде, где существует потребность в технологическом обогреве или обогреве помещений.

​

Неполный список возможных применений включает:

​

• Больницы, школы, гостиницы

• Кейтеринг и пищевая промышленность

• Швейные и текстильные предприятия

• Промышленные предприятия

• Пластмассовые и химические заводы                                                     0003

• Средства для стирки

• Электростанции

Электродные котлы используют проводящие и резистивные свойства воды для передачи электрического тока и производства пара. Переменный ток течет от электрода к одной фазе на землю, используя воду в качестве проводника.

​

Электрические требования

Котлы CEJWS предназначены для использования на 3-х фазном, 4-х проводном распределении (или 3-х фазном 3-х проводном со специальным заземлением) к автоматическому выключателю. Корпус и корпус котла должны быть заземлены на строительную сталь и мат.

Водогрейные котлы CEJWS с погружными электродами Особенности

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Практически 99,5% электроэнергии преобразуется в тепло. Быстрый отклик (полная нагрузка в течение 30-40 минут после холодного запуска или в течение одной минуты после горячего запуска).



ЭКОНОМИЧНАЯ УСТАНОВКА

Работа при распределительном напряжении, устранение необходимости в топливопроводах, оборудовании для хранения и обработки, экономайзерах и оборудовании для контроля выбросов, экономия капитальных затрат.

СНИЖЕНИЕ ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ

Простота эксплуатации и обслуживания. Автоматическое управление снижает требования к обслуживающему персоналу.

​

РЕШАЕТ ЭНЕРГЕТИЧЕСКИЕ ПРОБЛЕМЫ

Для районов, затронутых распределением или перебоями с подачей природного газа и дорогостоящей нефти, электродные котлы обеспечивают надежный источник пара. Предлагает чистую и простую в использовании альтернативу ископаемому топливу.



БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ

Нет пламени, дыма, топливопроводов и резервуаров для хранения. Нет опасности маловодья, так как течение не может течь без воды. Термический удар исключен. Электробезопасность благодаря заземленному сосуду высокого давления.

МИНИМАЛЬНОЕ ОБСЛУЖИВАНИЕ

Долговечные электроды охлаждаются водяными струями, создаваемыми встроенным циркуляционным насосом. имея минимальное количество компонентов и электрических элементов управления, обеспечивают максимальную надежность. Без топлива очистка и техническое обслуживание сокращаются.

​

БЕЗ ЗАГРЯЗНЕНИЙ

Без сжигания котлы CEJWS работают тихо, чисто и без выбросов. Проблемы, связанные с другими источниками энергии, такими как шум, пары топлива, летучая зола и большие дымовые трубы, не существуют для электродных котлов.

Модель HVJ Высоковольтный струйный электродный котел

Ваше имя
Электронная почта
Ваш телефон
URL вашего сайта
Ваше сообщение

Высоковольтный струйный электродный котел

Высоковольтный струйный электродный котел модели HVJ является поистине одной из самых замечательных инноваций. Он особенно хорошо подходит в качестве вспомогательного котла для электростанций и центральных паровых установок, а также в качестве вспомогательного котла для расширения или добавления промышленных процессов. Он обеспечивает практически мгновенную подачу пара, когда это необходимо, с самым быстрым откликом в отрасли.

Без продуктов сгорания высоковольтный струйный электродный котел модели HVJ является безопасным и экологически чистым вариантом. В некоторых районах, где качество воздуха не соответствует стандартам EPA, это может быть единственным жизнеспособным вариантом.

Особенности и преимущества

• Превосходное качество пара (чистота 99,8 %)
• Высокая производительность
• Лучший в отрасли фактический КПД (99,7 % против 65 % для котлов, работающих на ископаемом топливе)
• Более низкая совокупная стоимость владения, чем почти у любого котла, работающего на ископаемом топливе, благодаря более низким капитальным затратам на установку, страховым тарифам, затратам на персонал, затратам на техническое обслуживание, снижению затрат на электроэнергию и более низким затратам на очистку воды
• Может значительно снизить затраты на электроэнергию, используя непиковую мощность
• Циркуляционный насос с частотно-регулируемым приводом непрерывно регулирует подачу пара в соответствии с потребностью в технологическом паре, обеспечивая динамический диапазон 100:1 для почти бесконечной модуляции
• Рабочая температура сосуда никогда не превышает температуру пара, который он производит
• Может перейти от режима ожидания к полной мощности за минуты или даже секунды,
• Если не вырабатывается пар, нет дымохода, позволяющего отводить тепло
• Небольшой объем воды (20% от количества в сопоставимом котле, работающем на ископаемом топливе) снижает количество энергии, затрачиваемой на поддержание котла в режиме ожидания
• В условиях маловодья у циркуляционного насоса нет воды для производства пара, что делает его «отказоустойчивым» при маловодье
• Не требует вентиляционной трубы, жалюзи или жалюзи для воздуха горения
• Для установки не требуется разрешения Агентства по охране окружающей среды Раздела V, поскольку местные выбросы отсутствуют
• Снижение затрат на персонал, поскольку в большинстве юрисдикций не требуется специальный оператор котла, работающий круглосуточно и без выходных, для обслуживания котла

• Модели
• Характеристики
• Опции
• Размеры
• Применение

Модель HVJ Электродные котлы Модели

Скоро.

Характеристики электродного котла модели HVJ

Опции электродного котла модели HVJ

Высоковольтный струйный электродный котел модели HVJ сконфигурирован для работы от одного из трех различных трехфазных источников питания: 4160 В, 6900 В и 13,2 кВ. , а его стандартное рабочее давление находится в диапазоне от 100 до 400 фунтов на квадратный дюйм; для моделей с более высоким давлением проконсультируйтесь с заводом-изготовителем.

Размеры электродного котла модели HVJ

Области применения электродного котла модели HVJ

• Технологический пар
• Пар для производства электроэнергии
• Водяное отопление
• Стерилизация
• Увлажнение
