Печь Кузнецова – принцип работы, строительство своими руками

Высокая эффективность – это основной параметр, прославивший печь Кузнецова. Различают несколько моделей печного устройства с различным предназначением, от отопительного до альтернативы кухонной плиты. Для возведения такого рода конструкции своими руками, изначально необходимо разобраться в принципе работы и особенностях конструкции.

История создания колпаковой печи

И. В. Кузнецов – самый талантливый печной конструктор в России. В 60-е годы мастер занялся решением актуальной проблемы: как при наименьшем потребление топлива добиться максимальной теплоотдачи в отопительном устройстве. И вот спустя более пятидесяти лет печи Кузнецова остаются самыми эффективными.

[Фото 1 Небольшое печное устройство Кузнецова.]

На сегодняшний день насчитывается более 150 моделей печей, изобретенных великим конструктором. Коэффициент КПД у большинства устройств не менее 90%. И. В. Кузнецов продолжает создавать новые и усовершенствует старые варианты печей, работая уже с большой командой и открыв свой сайт.

Характеристики устройства

Печные конструкции Кузнецова объединены общим принципом работы, предполагающим перераспределение газов, получающихся в результате сгорания топлива. Образующийся газ, разделяется на две струи: горячую и холодную. Уникальность устройства колпакового вида заключается в следующем: горячий воздух задерживается в устройстве, тогда как холодный, через специальный канал, выводится через дымоотвод.

В рабочем состоянии печь накапливает самую высокую температуру в колпаке, и за счет своих конструктивных особенностей равномерно распределяет тепло, при этом показатели КПД повышаются, достигая 95%.

Важно знать! Классическая модель буржуйки обладает КПД в 40-45%. Это связано с особенностями конструкции: потоки горячего воздуха не задерживаются в печной системе и покидают ее через дымовую трубу. Устройства, сконструированные В. И. Кузнецовым, работают по другому принципу: за счет удержания горячего воздуха в системе, происходит ее эффективное прогревание.

[Фото 2 Принцип действия колпаковой отопительной конструкции, созданной по проектной схеме Кузнецова.]

Некоторые модели печных устройств возводятся с удлиненным дымоходом. В такой конструкции присутствуют попытки найти решение проблемы, связанной с быстрым выведением потоков горячего газа. Но в данном варианте возникает другая проблема – снижение силы тяги, в следствии чего уменьшается и КПД. Задачей же Кузнецова, было увеличить теплоотдачу, при этом не нарушая силу тяги.

Отличительные особенности печей Кузнецова

Печи Кузнецова представлены в различных модификациях, отличающихся функционалом. Такие устройства бывают:

  • Отопительные. Применяются исключительно в отопительных целях.
  • Камины. Такие конструкции имеют эстетически привлекательный внешний вид, при этом с неизменно высоким коэффициентом КПД, что свойственно всем печным устройствам Кузнецова.
  • Хлебные. Такого рода печь имеет духовой шкаф, используемый для запекания, в том числе и приготовление хлебобулочных изделий.
  • Варочные поверхности. Используются для различных способов термообработки продуктов.
  • Уличные. Барбекю комплексы или стационарные мангалы.
  • Комплексные. Совмещают в себе несколько функций в одной конструкции.

Самые востребованные варианты печи – комплексные. Данное устройство укомплектовано различными элементами, предназначенными для отопления помещения и приготовления пищи. В такой модели топливник расположен близко к полу, тем самым
обеспечивая прогревание нижней части, в то время когда потоки горячего воздуха медленно распределяются к верхним отделам, нагревая все устройство в целом.

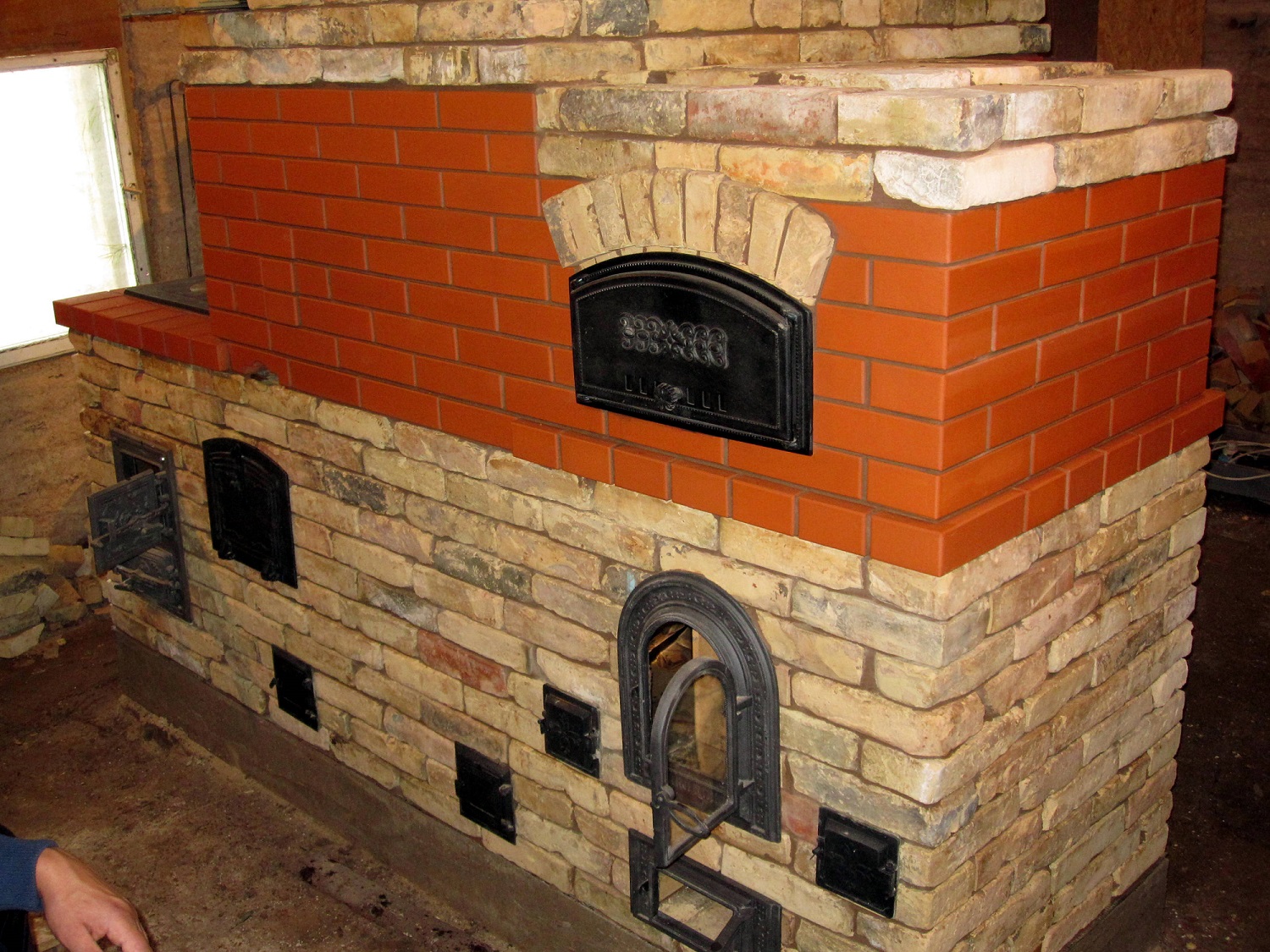

[Фото 3 Печь-лежанка по проекту Кузнецова.]

За счет специального колпака, расположенного в нижнем выходном отверстии, проводится сепарация горячего потока газа. Процесс происходит по следующей схеме: потоки горячего воздуха, образующиеся на нижнем уровне, поднимаются вверх, нагревая печку, струя холодного – остается в колпаке и выходит через это отверстие. Процедура имеет непрерывный циркулирующий цикл, до полного исчерпания запасов топливных материалов.

Важно знать! За счет прогревания печного устройства в нижней части, происходит прогрев напольного покрытия, охватывающий весь периметр комнаты. За счет этого, обогрев помещения становится более эффективным.

Печь Кузнецова может применятся не только в качестве альтернативы кухонной плите и отопительного прибора, но и для обеспечения водоснабжения горячей водой. С этой целью, на изнанке колпака монтируют чугунный или стальной теплообменник.

Показатели результативности колпакового метода

Высокая эффективность колпаковых печей Кузнецова достигается за счет таких характеристик:

  • расположения колпака – за камерой топки, именно из-за этого потоки горячего газа моментально попадают в колпак, не теряя в процессе перехода своей температуры;

[Фото 4 Строительный процесс колпаковой печи.

]

  • за счет того, что колпак задерживает весь поток продуктов горения, увеличивается время на их переработку, защищая при этом дымоотвод от копоти. Таким образом печное устройство Кузнецова приобретает еще одно преимущество – процесс очистки проводится намного реже нежели в других печах.
  • Теплообменник расположен в отдельности от топочной камеры, поэтому он не забирает полученное тепло, что также не снижает показатели КПД.

Совет! От количества колпаков в одной печной конструкции зависят показатели КПД, т.е. чем их больше, тем больше преград у горячего воздуха, следовательно, и его присутствие в печи будет дольше. Поэтому, рост КПД пропорционален увеличению количества колпаков.

Пошаговая инструкция по возведению печной конструкции

Для осуществления кладки, такого рода отопительного устройства понадобится схема.

Материалы, требующиеся для работы:

  1. Полнотелый красный кирпич – 755 шт.
  2. Шамотный кирпич – 65 шт.

Для приготовления раствора понадобится:

  1. Песок – 150 кг.
  2. Высокодисперсная огнеупорная глина средней фракции – 135 кг.

Совет! Первоначально необходимо произвести проверку каждого кирпича на дефективность. Материал со сколами или трещинами должен быть забракован и заменен.

Укладка фундамента

Любой вид печи необходимо устанавливать на прочное основание. Для фундамента можно выбрать один из вариантов:

  1. Соединенный с домом. Этот вариант подходит только в том случае, если обустройство печи производится одновременно со строительством дома.

[Фото 5 Укладка основного ряда фундамента.]

Совет! Не стоит совершать попытки по связке фундамента дома с печным, после завершения строительных работ.

  1. Отдельный.Фундамент делается исключительно для установки печи.

При укладке фундамента необходимо с помощью битумной изоляции или рубероида, защитить его от попадания грунтовых вод.

Возведение печной конструкции

Для того, чтобы приступить к постройке печного устройства, нужно сделать чертежи или воспользоваться готовой схемой. Процесс возведения осуществляют согласно такой порядовки:

  1. Для получения оптимального уровня термоконвекции, рекомендуется уплотнить ее нижнюю часть. Для этого будет достаточно укладки двух сплошных рядов, не забывая проводить замеры углов.

[Фото 6 Порядовка кирпичной кладки печной конструкции.]

Совет! Для продления эксплуатационных характеристик, каждый четный ряд фиксируется стальной проволокой.

  1. В третьем ряду производится укладка с отверстием для зольника и поддувала.
  2. Между печкой и поддувалом, делается внутреннее разделение на секции посредством перегородки и стенки, выполненные из шамотного кирпича.
  3. В пятом ряду монтируется чугунная колосниковая решетка, с небольшим углом в соотношении с дверцей. Между решеткой и стенкой оставляют люфт диаметром 5 мм.

Совет! Толщина колосниковой решетки должна определяться планируемой нагрузкой, т.е. размером поленьев. В пятом ряду монтируется дверца топочной камеры. Для ее облицовки используют шамотный кирпич (укладка делается методом в четверть кирпича). Весь процесс именуется футеровкой и применяется в целях защиты печных стенок от высокой температуры.

  1. В 16-м ряду необходимо закрыть топочную камеру, вмонтировав колпак.
  2. Поверх первой камеры, в 17-м ряду производится укладка второй.

[Фото 7 Каждый укладочный ряд проверяется пузырчатым уровнем.]

  1. Далее, согласно порядовки, продолжают выкладку. В 26-м ряду, с помощью кирпича, полностью закрывают верх печной конструкции.

Важно знать! Первое использование печи должно осуществляться не раньше, чем через 1 день, по окончанию строительных работ.

Проверка должна быть с минимальной загрузкой дров, т.к. в первый раз, устройство должно медленно прогреваться.

За счет высокого показателя КПД, печь Кузнецова вот уже пол века не оставляет лидерских позиций, среди отопительных конструкций.

Полезная информация? Сохраните ссылку:


Остались вопросы? С радостью поможем!

порядовка колпаковой, двухколпаковой, отопительно варочной, для бани, схемы и чертежи

Вы просматриваете раздел Кузнецова, расположенный в большом разделе Виды печей.

Начиная с 1962 года И. В. Кузнецов разработал около 150 разновидностей моделей печей особенной экономичной конструкции.

Высокая эффективность (КПД до 80–90%) его изобретений помогла им получить популярность в целом мире.

Печки авторства Кузнецова применяются во всех сферах жизни человека – для отопления, нагрева воды, приготовления пищи.

Существуют специальные конструкции для бани, уличные варианты для установки в летней кухне. Данные приборы отличаются довольно сложным устройством, но, если внимательно следовать инструкции и рекомендациям, их вполне можно сделать самостоятельно.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года, когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

Вам также будет интересно:

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Печь Кузнецова для бани

По принципу действия банная печь не отличается от описанных выше вариантов. Но всё же она имеет несколько особенностей:

  • в нижний колпак устройства вмонтирован поддон с камнями;
  • в устройстве предусмотрен доступ для воды и отверстия для выхода пара;
  • обладает более толстыми стенками для максимального прогрева камней и во избежание перегрева помещения.

Чертежи печей

Фото 2. Чертёж и порядовка двухколпаковой печи Кузнецова. Устройство представлено в цельном виде и в разрезе.

Фото 3. Чертёж колпаковой печи Кузнецова. Также устройство оснащено системой дымоходных каналов.

Постройка своими руками, порядовка устройства

Прежде чем браться за выполнение работ, необходимо правильно рассчитать проект устройства, для этого учитываются следующие факторы:

  1. Мощность печи — зависит от общей площади помещения и качества его теплоизоляции.
  2. Количество колпаков — в печах Кузнецова их нередко делают три и больше, что значительно увеличивает КПД обогрева, почти не требуя лишнего расхода топлива. Учитывается только изменение массивности устройства.
  3. Основная функция печи — будет ли прибор использоваться только для отопления или понадобятся дополнительные возможности: приготовление пищи, нагрев воды.

Фото 4. Пошаговая порядовка печи Кузнецова. Также показано устройство в готовом виде с разных ракурсов.

Частый вариант для постройки — двухколпаковая печь с варочной плитой. Она функциональна при довольно компактных габаритах и хорошо подходит для размещения в небольших загородных домах.

Материалы

Внутри области колпаков образуется очень высокая температура, поэтому для кладки прибора подойдет только огнеупорный кирпич и шамотная глина с мелкофракционным песком для кладочного раствора. Смесь собственного приготовления часто рекомендуется заменить готовыми смесями из строительных магазинов — так уменьшается риск того, что колпак растрескается при эксплуатации и потеряет герметизацию.

Для выкладки внешних стен и верхних ярусов достаточно будет обыкновенного керамического кирпича с плотностью М150 и цементного раствора.

При работе нельзя забывать, что укладка обычного и шамотного кирпича в один ряд исключена — они имеют разные показатели расширения и при эксплуатации кладка разрушится.

Помимо материалов для кладки, понадобится приобрести дополнительные элементы — металлические уголки, дверцы и петли, задвижки, варочную поверхность. Все это доступно для покупки в специализированных магазинах. Понадобится армированная проволока для выполнения связывания кладки.

Инструменты

Для выполнения всех типов работ требуется заранее подготовить набор инструментов:

  • емкость для приготовления раствора и лопата для его перемешивания;
  • печной молоток-кирка для разбивания кирпичей;
  • болгарка с отрезным диском по камню;
  • плоскогубцы и ножницы по металлу для нарезки проволоки;
  • мастерок для накладывания раствора;
  • правило для разравнивания;
  • защитные перчатки и очки.

Для проверки правильности кладки понадобятся также различные измерительные инструменты: рулетка, строительный уровень, отвесы, шнуры и т. д.

Подготовка места

Сооружение кирпичной печи всегда начинается с оборудования основания. Под кузнецовку подойдет фундамент стандартного типа — глубиной полметра и со сторонами, выходящими за границы периметра будущей кладки на 10 см. Порядок работы:

  1. Подготавливается котлован, дно на 15—20 см закрывает дренаж — слой песка и битого щебня.
  2. На хорошо утрамбованный дренаж ставится деревянная опалубка, выступающая над поверхностью на 20 см.
  3. Фундамент заливается бетонной смесью и оставляется для застывания.
  4. После правильной закладки фундамента получается ровная площадка, выступающая над поверхностью пола на 10—15 см (зависит от усадки).

Поверхность основания закрывается слоем гидроизоляции (хорошо подойдет рубероид), затем укладывается отражающий слой металлической промышленной фольги. В случае с постройкой кузнецовки жар от печи будет сильнее, чем от обычных приборов, особенно в нижнем ярусе, поэтому фундамент защищают от перегрева.

Соседние с будущим местом расположения устройства стены закрываются термоизоляционным материалом, на пол перед топкой рекомендуется набить металлический лист, чтобы избежать риска возгорания от выпадающих угольков. Заранее рассчитывается местоположение дымохода — его не рекомендуется располагать рядом с коньком крыши.

Выполнение кладки

После того как подготовлен фундамент, начинаются работы по возведению самого устройства:

  1. Замешивается раствор в приготовленной емкости — перед началом работ глину замачивают на двое суток. Помимо лопаты, для перемешивания эффективным будет использование строительного миксера.
  2. При выполнении кладки рекомендуется каждый ряд сначала класть на сухую поверхность для точного определения размеров нарезки кирпичей. Первый ряд основания делается сплошным.
  3. Начиная со второго ряда выкладывается поддувало, а затем область первого колпака. По мере необходимости устанавливаются петли для топочной дверцы. Каждый третий ряд кладки связывается проволокой, нарезанные куски которой закладываются в раствор.
  4. Внутренняя часть топки выкладывается шамотным кирпичом, наружная — обычным керамическим. Между этими слоями нет связующего раствора, оставляется небольшой зазор. Кирпичи из двух рядов также не должны выступать, пересекаться с соседним слоем.
  5. Внутри свода первого колпака на опоры из шамотного кирпича устанавливается варочная чугунная поверхность, которая герметично фиксируется раствором.
  6. После выполнения свода первого колпака, начинается выкладка основания для второго с небольшим смещением (на ширину варочной плиты).
  7. Выкладывается второй колпак, колонна дымохода, устанавливаются задвижки для изоляции второго уровня в летнее время года.

После выкладки навершия и установки трубы дымохода, готовую печь оставляют на просушку, которая занимает не менее месяца. Первые две недели устройство просушивается при открытых окнах и дверях, начиная с третьей недели производят постепенное протапливание, увеличивая объем топлива, пока он не дойдет до полноценной закладки.

Возможные сложности

Кладка кузнецовки отличается некоторой спецификой, поэтому при отсутствии опыта часто допускаются ошибки:

  • Не оставляется зазор между стенами топки и наружными — шамотный кирпич расширяется при нагреве, поэтому может разрушить кладку.
  • Не используется проволока для связки кладки — из-за большей степени нагрева стены печи могут растрескаться.
  • Не оставлен зазор при установке металлических деталей — также приводит к расширению металла при сильном нагреве и появлению трещин.
  • Неправильный прогрев нарушит процесс просушки кладки и приведет к возникновению деформаций, трещин.
  • Не проведена правильная термоизоляция стен и перекрытий (в месте установки дымохода) — из-за большой температуры нагрева риск возгораний в случае использования кузнецовки выше, чем у простой печи.

Внимание! Из-за высокой теплоотдачи готовую печь необходимо снаружи покрыть огнеупорным составом, это поможет снизить риски возникновения пожароопасной обстановки, а также улучшить декоративные качества устройства.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс кладки печи Кузнецова на заранее залитый фундамент.

Преимущества печей Кузнецова

После завершения всех работ получается высокоэффективное устройство, идеально отвечающее условиям жизни за городом. Многофункциональность, простота в эксплуатации и ухода будут выгодным дополнением к отличным отопительным качествам.

Благодаря очень высоким температурам внутри топочной камеры, большая часть золы и сажи прогорает, позволяя снизить периодичность чисток.

Одно из достоинств кузнецовки — возможность выбора любого доступного на данный момент твердого топлива: дров, сухих кусков торфа, опилок.

При небольших изменениях конструкции существует возможность установки системы нагрева газом или электричеством. Доступно подключение печи к водяному контуру, что позволит качественно прогревать отдаленные помещения. Несомненным плюсом будет сравнительно невысокая стоимость материалов, возможность выполнить все этапы работ самостоятельно.

чертежи и порядовки печей из кирпича

Русская печь всегда славилась в своем Отечестве, но и далеко за его рубежами. Настоящие мастера-печники создавали не просто кладку для обогрева дома и приготовления пищи, они выкладывали изразцами целые произведения искусства, вкладывая в них свою душу.

Где-то к середине прошлого столетия, в связи с приходом в наши дома парового отопления и газовых плит, профессия печника практически исчезла. Но, что интересно, именно в это время, в шестидесятые годы 20-го века начал свою деятельность уникальный конструктор и проектировщик печей И.В. Кузнецов. Всю свою жизнь мастер посвятил разработке и усовершенствованию печей. Им была создана особая технология, которая пользуется большим спросом и в наши дни.

Создание печей по этой технологии и чертежам обеспечивает великолепный прогрев современному жилищу и придает ему неподражаемый шарм. Давайте подробнее разберемся в его авторских печах в этой статье на нашем сайте.

Главное, к чему всегда стремился Кузнецов — это повышение эффективности работы своих печей. У одних печей он повышал теплосбережение, у других совершенствовал топку, к третьим добавлял какое-то новое оборудование. В результате именно печь Кузнецова доказала временем высокое качество своей конструкции, ее надежность и безупречность внешнего вида.

Печь Кузнецова из кирпича


Особенность печей Кузнецова

В печках мастера была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть «колпаковыми», поскольку внутри них образовывался, так называемый колпак — тепло выделяемое пламенем и нижними деталями печи.

Этот колпак, можно сказать, производил разделение газа на холодный и горячий. Последний удерживался в колпаках, сберегая теплый воздух. За счет этого повышается температура горения в колпаках и коэффициент полезного действия доходит до 95%, тогда как у обычной простой печи этот показатель не превышает 40%.

Созданная Кузнецовым система движения газов препятствует возникновению сажи и способствует прогреву печи равномерно по всему объему.

Свободное движение газов в печи


Процессы и условия работы системы свободного движения газов по Кузнецову выглядят следующим образом:

1. Форма и объем колпака может быть любой
2. Перенос тепловой энергии происходит естественным путем
3. Процесс турбулентного движения газов в колпаке
4. Горячие газы поднимаются в самую верхнюю точку внутри колпака
5. Холодные газы собираются в нижней точке колпака
6. При повышении температуры в колпаке, поднимается и давление в нем
7. Равномерный нагрев стенок колпака
8. Сам источник нагрева колпака должен обязательно располагаться снизу него
9. Источников нагрева колпака может быть несколько
10. Способность колпака создавать эффект «газовой вьюшки»

Какие достоинства имеют печи Кузнецова:

— равномерный прогрев дома или другого помещения
— существует больше пространства при монтаже стального нагревательного элемента
— процесс горения происходит без копоти и дыма
— не нужно постоянно чистить печь
— небольшие теплопотери
— экономичное расходование топлива
— устойчивость к проявлению трещин
— можете изменить внешний облик вашей печи

Все известные нам бытовые печи подразделяются на несколько видов:

— варочные (для разогрева или приготовления еды)
— отопительные (обогрев помещения)
— банные
— уличные (барбекю, духовки)
— хлебные

Необходимо подчеркнуть, что печи конструкции Кузнецова позволяют производить многофункциональные устройства, например, отопительно-варочные печи.

Кузнецов в своих работах сумел создать не только варочную панель, а и духовку. Отопительно-варочную печь отличает достаточно замысловатое строение, и далеко не любой специалист решится на ее изготовление самостоятельно.

Тут просчитан буквально каждый кирпич, учтена жирность глиняного раствора. Из-за появления дополнительного духового шкафа усложнилась система колпаков, которых стало не один, а целых три штуки.

Печь-камин — это уже изобретение для большой комнаты или гостиной в доме. Такой вариант печи способен обогреть большой объем помещения. И пусть в нем нет специального приспособления для приготовления еды, наличие особого лежака сделает ваше времяпрепровождение у такого печи-камина приятным и полезным.

Банные печи Кузнецова отличаются очень высоким уровнем теплоотдачи. Поэтому одна печь согревает сразу три помещения: саму парилку, помывочную и помещение для отдыха. Такие печи в наше время используются для получения эффекта русской бани.

Они долго удерживают тепло и в процессе данных процедур, уже нет необходимости в дополнительной подкидке дров. По чертежам и схемам Кузнецова дымоотвод отработанных газов происходит благодаря естественной тяге. Чем больше сам колпак, тем лучше прогревается печь.

Основной эффект получается общей площадью стен колпаков и внешнего пространства. Поэтому печь Кузнецова никогда не ставится ко внешней стене дома. При возведении такой печи необходимо учитывать внутреннюю замкнутость и максимальный доступ ко всем колпакам для чистки.

Как собрать печь Кузнецова своими руками

Это вполне реально, только сначала определитесь, для решения каких задач будет использоваться эта печь в вашем доме. Ведь автором разработано более полутора сотен разных печей и чертежей к ним. Выберите вариант, необходимый вам.

Схема отопительно-варочной печи Кузнецова


Конструкция наиболее простой печи Кузнецова

Внимательно рассмотрите схему помещения, где вы предполагаете установить печь. Если дом находится в состоянии проектирования, спланируйте ее расположение так, чтобы все помещения в доме были прогреты в итоге одинаково. Делать такое отопление в уже существующий дом не рекомендуется, хотя и возможно.

Обязательно заранее позаботьтесь о фундаменте. Он должен быть выполнен из бетона, и должен выступать по краям на 100 мм от габаритов вашей будущей печки. Возложение фундамента — задача не из легких, поэтому целесообразней все-таки пригласить профессионала.

При самостоятельном изготовлении печи конструкции Кузнецова, необходимо запомнить
главные условия по ее сборке:

1. Внутренняя огнеупорная оболочка печки должна как будто бы зависнуть в воздухе и быть абсолютно свободной с любой стороны. Обязательно сделайте это, т.к. всем нам известно свойство кирпича расширяться при нагревании

2. При использовании шамотного кирпича огнеупорная кладка внутри печки производится только «на ребро». Кладка кирпичом из глины не регламентируется.

3. При помощи стальной проволоки необходимо усиливать связку через каждые 2 ряда кирпича

4. На заключительном этапе работ нужно обработать кирпич специальным огнеупорным составом

5. Первую топку печки производить, начиная с небольшой температуры, разогревая печь постепенно

Принцип работы печи Кузнецова понять не сложно, просто при изготовлении качественного сооружения нужно безоговорочно использовать чертежи, схемы и, так называемые, порядовки.

Порядовка для печи — это набор чертежей, показывающих мастеру поэтапную выкладку каждого ряда кирпича отдельно. Автор методики трудился над этим много лет, вам предстоит выбрать лишь нужный чертеж и строго ему следовать.

Порядовка кладки печи с 1-го по 20-й ряд


Материал для сборки печи своими руками

1. Кирпич шамотный огнеупорный для внутренней кладки. Его количество необходимо просчитать самим по чертежу.

2. Кирпич из глины для наружной кладки марки М150. Не рекомендуем покупать низкокачественный кирпич.

3. Глина (около 100 кг), тоже лучше купить качественный, тем более, что ассортимент ее в магазинах позволяет это сделать. Дело в том, что приобретение низкокачественного товара негативно скажется уже при первом обжиге новой плиты — раствор просто потрескается.

4. Песок. Его необходимо в два раза больше, чем глины. Или замените его на уже готовый глинопесчаный раствор. На 1000 кирпичей надо порядка 0,4 м3 глины и песка.

5. Металлическая фурнитура для печей (задвижки, дверки, колосники, проволока из стали и 2 уголка)

Отличие печей Кузнецова от других печек

Таких отличий при сборки печи по конструкции Кузнецова совсем не так и много. Канал между первым и вторым ярусом собирается в четверть кирпича для удлинения топки. На 21-ом ряду надо оставить два небольших прохода по бокам внутренних стенок. Они необходимы для розжига печи. Собрав печь Кузнецова своими руками по чертежам вы поймете, как это несложно и необычайно приятно.

Смотрим видео про сборку печи из кирпича

Читайте также:

Как сделать Печь кузнецова с водяным отоплением дома своими руками: порядовка и схема +Видео

В этой статье расскажем об особенностях установки и работы кирпичных печей Кузнецова. Узнаете, какие виды данных печей существуют, почему в конструкции именно два колпака, и для какой цели они устанавливаются.

От чего зависит прочность кладки, какие материалы используются для порядовки печи Кузнецова.

Также, расскажем о типах теплообменников, используемых в кузнецовках.

[contents]

Печи в домах

Истории создания

В истории создания домашних кирпичных печей, особенно известны мастера и разработчики Кузнецов И. В., Грум-Гржимайло, Подгородников И.С. Кузнецов является автором 150 разработок, которые были воплощены в реальность.

Особую популярность приобрели печи Кузнецова с водяным отоплением. Они признаны не только в постсоветских странах, но и заграницей.

Дымоходы

Классические печи в домах в комплекте с варочными панелями, несмотря на отличия в конструкции, имеют одну особенность, которая их объединяет – естественная тяга дымоотвода.

Эта особенность имеет непосредственное влияние на эффективную работу печи. Без природной тяги, печь не сможет работать, даже современные котлы на твердом топливе нуждаются в этом.

Печь Кузнецова

Особенности конструкции

Но это не относится к кирпичной печи Кузнецова, ведь она сконструирована таким образом, что естественная тяга ей не нужна.

Важно! Главный секрет работы отопительной печи Кузнецова – в свободном перетекании газов, которые не нуждаются в дополнительной энергии.

В печи канальной или обычной, движение газов и воздуха продиктовано присутствием тяги в трубе дымохода.

Тяга

Естественная тяга – внешний фактор, который действует исходя из:

  • перепадов высоты между входом в отверстие печи ниже топки и верхним торцом трубы;
  • показателей температур внешнего воздуха и продуктов горения;
  • нагрузки ветром.

Учитывая эти нюансы, делаем выводы, что тяга есть даже тогда, когда печь не работает, только бы заслонка оставалась открытой. Во время функционирования печи тяга становится сильнее в несколько раз, а скорость циркуляции газов увеличивается.

Таким образом, в топку заходит большое количество воздушных масс, снижается температура горения, коэффициент сжигания топлива стает меньшим.

Роль заслонки

Сдерживая поступление воздуха при помощи заслонки, мы провоцируем процесс тления топлива при нехватке кислорода. Такой режим не самый оптимальный для получения энергии тепла из дров.

Хорошая колпаковая печь Кузнецова с высоким коэффициентом сжигания топлива должна получать максимальный показатель тепла от газов, дабы оно не улетучивалось через дымоход.

Добиться таких результатов в реальности сложно, а именно потому, что:

  • благодаря открытой заслонке, накаленные газы начинают быстрое движение по каналам из кирпича, не успевая нагреть стенки;
  • прикрытая заслонка способствует уменьшению скорости движения газов, но кирпич также не успевает вобрать в себя выделяющееся тепло и нагреть комнаты, часть энергии также покидает печь через дымоход.

Учитывая данные особенности, КПД практически всех печей не дотягивает и до 60%. Разработки Кузнецова позволили решить все эти проблемы. Коэффициент сжигания топлива сжигания топлива и расходование тепла, которое выделяется, достигают уровня около 80%.

Такие показатели имеют не все котлы на твердом топливе. Кузнецов И. В., разложил по полочкам основы создания печи, которые бы соответствовали принципам свободного движения газов.

Схема

Принцип работы на простом примере

Для того, чтобы вы могли представить принцип работы печи, рассмотрим элементарный пример. Попробуйте представить костер небольшого размера, который находится на улице. Доступ воздуха непрерывен, а температура горения низкая.

Тепло имеет возможность без определенного направления растекаться в разные стороны.

Если костер накрыть большой емкостью как колпаком, и оставить внутри промежуток, костер не потухнет, но сам процесс горения изменится.

Накаляясь, продукты горения поднимаются природным способом в верхнюю часть чана, препятствуют поступлению не контролированному потоку воздуха снаружи.

Лишь при условии отдачи тепла чану, газы будут проходить процесс охлаждения, опускаясь к проему, проникать наружу, давая место теплому потоку. При таких условиях, в область горения проникает то количество воздуха, которое необходимо для сжигания дров.

Продукты горения

Нагретые продукты горения не вытесняются охлажденным воздухом, до той поры пока не охладятся самостоятельно. Таким образом, процесс входит в стадию саморегуляции.

Особенность печей Кузнецова для дома в том, что их строительство происходит при использовании двух колпаков, а не одного. Они соединяются с помощью вертикального канала.

Данное усовершенствование применяется с целью передачи тепла от сжигания топлива в помещение. Горячие газы совершают путь вверх под купол 1-го колпака, и отдают тепло стенкам.

Таким образом, газы проходят процесс охлаждения и опускаются вниз под тяжестью своего веса и давления поднимающегося раскаленного потока из печи.

Метод деления потоков

Для улучшения данного процесса, Кузнецов разработал метод деления потока продуктов горения по температуре в начале алгоритма работы печи, а именно, вмиг за топливником.

С этой целью, внутренняя зона колпака изолируется от топки при помощи перегородки, которая не достигает свода. За счет этого раскаленный поток проникает в верхний участок.

В отопительных печах Кузнецова для газов с низкой температурой создан специальный сухой шов, который располагается в перемычке, имеет вид отверстия определенного размера.

Таким образом, под 1-м колпаком создастся устойчивое беспорядочное передвижение газов с одинаковым разделом по температурным показателям.

Результат такого процесса таков – в печь не попадает воздуха больше, чем нужно, поскольку его не пускают горячие газы под куполом и перегородкой. Таким образом, дрова сгорают полностью и оставляют отход по зонам.

В колпаке под номером 2, который расположен вверху процесс движения газов такой же. Продукты горения с низшей температурой двигаются внизу, раскаленные двигаются вверх под купол и остывая передают тепло стенкам из кирпича. После охлаждения газы опускаются впродоль отвесной перегородки, затем проникают в трубу дымохода.

Важно! В двух колпаках кирпичной печи Кузнецова есть неизменное давление продуктов горения. Именно давление способствует процессу естественно тяги, поэтому притяжение дымохода не требуется.

Виды печей Кузнецова

Порядовка печей Кузнецова подразделяется на следующие виды:

  • печи для бани;
  • котлы из кирпича для обогрева дома и воды;
  • печи отопления;
  • печи отопления с варочной поверхностью;
  • печи для выпечки хлеба, тепличные, русские, калориферные.
Печи Кузнецова для бани

Особенности работы печей Кузнецова для бани неизменны – естественное движение газов через 2 колпака. Важно также то, что конструкция бани предусматривает наличие каменки, которую необходимо тщательно нагревать, дабы получить пар.

Кузнецов И. В. предложил использовать такую технологию работы печи, при которой заслонка их камня размещается в духовом шкафу из стали устойчивой к жару. Духовку размещают над самим топливником.

Энергия тепла, собирающаяся в двух колпаках, необходима для нагрева воды и обогрева бани, и сопутствующих помещений.  Батарею для воды размещают под колпаком номер 1 так, чтобы можно было быстро к ней подобраться в случае поломки.

Кузнецов И.В., кроме разработки готовых печей, предлагает и способы правильной укладки печи своими руками. Рассказывает, как правильно сделать планировку в доме, чтобы подобрать правильный вариант установки печи отопления.

Также, существует выбор разработок печек малого размера, для отопления небольших бань, и огромных конструкция для нагревания воды.

Печь Кузнецова с водяным отоплением

Печи Кузнецова с водяным отоплением современного типа с присвоенной им серией КИК (котлы из кирпича) пользуются большой популярностью.  По конструкции это котел с колпаком, который выкладывают из кирпича.

Он обладает высоким коэффициентом полезного действия – около  70 – 80%, и ничем не уступает печам схожего типа. Про то, каким образом можно этого достичь, мы рассказали выше.

В печь встраивают 1 – 2  регистра труб из стали, учитывая мощность. Готовые виды таких котлов различают по мощи – 17, 34 и 63 кВт.

Кузнецов предлагает к использованию печи с двумя контурами, которые используют для подогрева воды и других потребностей хозяев.  Автор настаивает, для того, чтобы повысить экономичность и эффективность работы печь необходимо утеплять при помощи базальтового полотна.

Современные модели кирпичных печей Кузнецова с куполами оснащены по последнему слову технологий, что способствует догоранию газов до конца.

Для достижения этой цели, под купол второго колпака организовывают подачу второстепенного воздуха. Если в качестве топлива используют дрова хорошего качества, то печь такого типа будет работать как пиролизная.

Для того, чтобы соорудить  колпаковую печь Кузнецова своими руками, вам необходимо проконсультироваться с профессионалами своего дела, изучить литературу и чертежи. Ведь, кажущаяся на первый взгляд простота обманчива.

Печь Кузнецова для отопления дома своими руками чистится довольно просто, ведь из-за предельно допустимых температур в топке дотлевает до конца даже зола, а это снижает частоту уборки.

Кузнецовка отличается многофункциональностью, ее часто оснащают варочной панелью, духовкой, котлом для воды. Конструкция дает возможность возводить печи разной формы и размеров, обеспечивать подходящее размещение в доме. К тому же украсить печь внешне можно на любой лад.

При установке отопительной печи Кузнецова, котел устанавливают над топкой в районе колпака № 1. Подогрев воды осуществляется при помощи горячих газов, которые обволакивают стенки из металла.

Кипяток поступает в радиатор через верхние трубы, а через нижние подается ледяная вода. Охлажденный воздух после нагрева во второй раз, поступает во второй колпак, таким образом, поддерживается теплоотдача печи.

Теплообменники в печи делятся на два вида:

  • с одной камерой – отделение для воды плоской формы или в виде котла;
  • трубчатый – вода в нем все время двигается по трубам, которые размещены параллельно.

Самым эффективным принято считать второй вид, а именно за счет малого объема труб, в которых происходит быстрый нагрев воды и продвижение ее по радиатору.  Диаметр труб должен быть не менее 50 мм, в противном случае, вода закипит слишком быстро.

Размер печи Кузнецова с водяным отоплением зависит от того, сколько в ней колпаков, а также вспомогательных функций. В случае, если печь будет использоваться лишь в качестве отопления, хватит и небольшой отвесной конструкции размерами 1м х 1,2м х 2м.

Для успешной порядовки печи Кузнецова, необходимо обратить внимание на выбор материала.

Причиной этому служит высокая температура в топке, которая в разы превышает нормы.

Поэтому обычный кирпич для этой цели не подойдет. Лучшим выбором станет материал из шамотной глины, который способен выдерживать критично высокие температуры. Также, вам понадобится особая смесь для кладки.

Раствор для выкладки шамотного кирпича можно приготовить своими руками только в том случае, если у вас уже есть достаточный опыт и знания технологии. При неправильном приготовлении, даже с малейшими погрешностями, через определенное время кладка начнет растрескиваться и деформироваться.

Важно! Для наружных стен печи нет необходимости использовать с высоким уровнем огнеупорности, поскольку это лишь сократит срок эксплуатации устройства. Объясняется это тем, что при недополучении достаточного нагрева, данный кирпич начнет быстро рушиться.

Теплообменник для кирпичной печи Кузнецова можно купить в спецмагазине. Для его изготовления используют прочную сталь, определенной толщины или чугун. Также, для установки печи Кузнецова вам понадобятся дверцы, задвижки, ручки, петли, крепежные элементы.

Прочность кладки зависит от того, насколько равномерно будут прогреваться стены печи. Именно поэтому печки кузнецовки считаются самыми прочными. Если вы решили построить такую печь самостоятельно, следуйте рекомендациям и не изменяйте порядовку конструкции самовольно.

Колпаковые печи

Чем же так хороши колпаковые печи Кузнецова?

Из самый явных плюсов мне приходят в голову следующие:

  1. Большая экономчность. Топливо сгорает при более высокой температуре и, значит, больше теплоотдача, а сажи меньше, так как всё сгорает без остатка. Все печи Кузнецова имеют так называемый сухой шов — небольшую вертикальную щель в задней части топливника, улучшающий тепловые характеристики печи. Сухой шов в топке позволяет более холодным газам низом уходить в думоход. Более нагретые газы, поднимаясь вверх колпака, отдают ему часть своего тепла и только потом вытягиваются в дымоход.
  2. Более равномерный прогрев печи по всему её объёму, так как топливные газы опускаются почти до уровня пола (нижний колпак начинается со второго-третьего ряда).
  3. Более равномерная отдача тепла в помещение между топками, и как следствие в помещении температура не так скачет, как при топке в традиционных печах с оборотами.
  4. Тепловая заглушка.Если после протопки оставить открытой вьюшку (по забывчивости или намеренно), печь практически не теряет тепло, а сохраняет его в колпаках, так как из помещения вытяжка идёт через нижние каналы. Этим же достигается дополнительная вентиляция помещения, практически не влияющая на теплопотери. Специальные испытания показали, что разница в изменении температуры печи оставленной с открытой и закрытой задвижкой всего 1-2 градуса.
  5. Внутренние карманы.«Колпаковость» позволяет встраивать нагревательные элементы в самых разных вариантах. При этом встроенный змеевик не влияет на температуру горения в топке. В оборотной печи такой элемент можно разместить либо в топке, либо сразу за ней — в каналы-то его не засунешь. А такой прибор в топке автоматически понижает температуру горения, так как всё время отбирает из неё тепло благодаря циркулирующей в отопительной системе жидкости. В результате топливо сгорает не полностью — тепла меньше, сажи больше.
  6. Тяга в этих печах всегда лучше, так как дымоходы всегда короче, у газов в колпаках есть возможность выбирать самый оптимальный путь движения. Значит, проще делать вытяжную трубу и меньше вероятность, что печка будет дымить.
  7. Вариабельность внешнего вида. Принцип «двухколпаковости» позволяет варьировать внешним видом в весьма широких пределах. Другими словами, позволяет создавать довольно много вариантов печей, подстраиваясь под самые разные вкусы и надобы.

Если соберётесь строить сами, не робейте — на сайте Кузнецова много типовых проектов его печей, с порядовками и разрезами, с комментариями. Там же и все материалы по принципу работы колпаковых печей. За это ему низкий поклон и особая благодарность. На форуме можно посоветоваться с опытными печниками, сложившими не один десяток таких печей.

Ну а на моём блоге можно будет научиться азам печного дела.

А если же это дело вам не сподручно — ну не каждому же печником быть, — смело обращайтесь за помощью. Подберём подходящую под ваше помещение и ваши вкусы и сложим — качественно и надёжно.

Мой телефон: 8-962-948-31-97

Но надёжнее написать письмо на почту, поскольку разъезды для печника обычное дело и связь не всегда бывает, а почту проверяю регулярно: [email protected]

Колпаковые печи. Двухколпаковые печи и их особенности

Принцип работы и особенности колпаковой печи.

«Печи с системой «свободного движения газов»
- это новый этап, новый уровень в развитии печного отопления»
Кузнецов И.В.

Рекомендуем к прочтению статью "Сухой шов в колпаковой печи"

Идея создания колпаковых печей возникла в конце XIX века, когда стало понятно, что существующие конструкции оборотистых и прочих видов печей исчерпали свой потенциал повышения эффективности работы. Конструкции печей, несущие элементы «колпака» создавались и ранее, но основные принципы создания и работы колпаковых печей в начале ХХ века собрал и сформулировал русский учёный-металург, профессор, член Академии наук СССР В.Е. Грум-Гржимайло. Продолжил изучение и строительство колпаковых печей его ученик Подгородников И.С.

В 60-х годах ХХ века идея конструирования печей по теории свободного движения газов (СДГ) вдохновила ещё одного инженера-изобретателя – нашего современника – Игоря Викторовича Кузнецова.

Имея солидный «печной» стаж, И.В. Кузнецов обобщил богатый теоретический опыт в области СДГ и продолжил работы по усовершенствованию конструкции двухколпаковых печей. Несмотря на солидный возраст он не оставляет конструкторскую деятельность и сейчас. Им спроектировано не менее 300 печей различного вида и назначения. Игорь Викторович ведёт большую просветительскую деятельность - посвящает много времени воспитанию нового поколения высокообразованных печников.

Схематично двухколпаковые печи представляют из себя два стакана, расположенные друг над другом. Топливо сгорает в нижнем, горячие газы отдают ему тепло, переходят в верхний, отдают остатки и выходят в трубу.

В этих печах нет каналов, по которым происходит движение газов за счёт тяги трубы. Горячие газы скапливаются в верхней части первого колпака, остывшие опускаются вниз и через подвёртку уходят во второй колпак. Там процесс повторяется и они покидают печь. Одной из обязательных конструктивных особенностей современных колпаковых печей конструкции Кузнецова является наличие сухого шва в топливнике, системы подачи «вторичного» воздуха и, так называемого, «катализатора» над ним.

Дрова в печи горят при температуре 450-550 градусов С. В печах, имеющих систему оборотов, газы с этой температурой движутся внутри печи и обогревают её. Не сгоревшие в процессе пиролиза вещества оседают внутри печи в виде сажи и смолянистых отложений, впитывающихся частично в кирпич. В «холодные» времена при интенсивной протопке печи они могут вспыхнуть и гореть при высокой температуре. Такое неконтролируемое горение может привести к пожару.

В колпаковых печах газы, имеющие температуру горения дров, считаются условно «холодными» и через сухой шов уходят низом колпака прямиком в трубу. Остальные газы поднимаются вверх, через внутреннюю систему каналов получают воздух (читай – кислород) не участвовавший в горении дров и натыкаются на раскалённый катализатор. Катализатор даёт температурный толчок и смесь горячих газов со свежим кислородом вспыхивает и горит при температуре 950 – 1050 гр С. Газы этой температуры и обогревают колпаковую печь. Именно поэтому КПД колпаковых печей приближается к 90%, в то время, как КПД лучших конструкций «оборотистых» печей стремится к 60%.

Внутри печей, построенных по системе свободного движения газов (СДГ), из-за высокой температуры дожига продуктов пиролиза практически не бывает сажи, чистить такие печи, даже при интенсивном использовании, необходимо гораздо реже, чем печи с «оборотами».

Двухколпаковые печи системы И.В. Кузнецова ещё называют печами с преимущественно нижним обогревом. Горячие газы, прежде чем подняться в во второй колпак, опускаются до самого первого ряда и нагревают его. Конвекция в помещении, где стоит печь, имеет максимальную амплитуду - от пола до потолка. К примеру: в доме с традиционной русской печью конвекция происходит от уровня груди до потолка. А люди вынуждены ходить хоть и без шапок, но в валенках. В доме же с колпаковой печью по полу может ползать голоштанная детвора и никогда не заболеть простудой.

Температура в первом колпаке достигает 650-680 гр С, во втором – 320-350 гр С. Это ещё один огромный плюс, особенно в домах с деревянным потолком – чем ближе к потолку, тем температура печи ниже, тем ниже вероятность пожара.

Преимуществ у печей со свободным движением газов много. Основные из них:

  • высокий КПД – 90% и более
  • высокая температура горения
  • можно использовать любое топливо
  • простое обращение ( т.к. всё сгорает дотла, чистить печь можно реже)
  • большая теплоёмкость ( в хорошо утеплённом доме, зачастую, хватает одной топки в сутки для поддержания комфортной температуры в доме)
  • высокий уровень экономичности
  • преимущественно нижний прогрев
  • возможность установки котла (регистра) без ухудшения качества печи для регулируемого обогрева воды и/или водяного отопления для удалённых помещений (второй этаж, детская, туалет, ванная, кладовая)
  • хорошая тяга при невысокой трубе
  • бесконечное множество конструктивных вариаций. Колпаки могут быть любого размера, можно обогревать двух-трёх этажные дома, отопительные, варочно-отопительные, хлебные, печи с низкой лежанкой, со встроенным камином, банные…
  • высокий уровень пожарной безопасности
  • возможность изменения внешнего вида и внесения элементов декора по желанию заказчика…

Это далеко неполный перечень преимущества двухколпаковых печей Кузнецова перед другими печными конструкциями. Но если Вы хотите иметь в доме «правильную» экономную теплоёмкую безопасную функциональную и к тому же красивую печь – лучше всего обратиться к профессионалу. Он не только поставит Вам Печь, но и будет следить за её судьбой, чистить, при необходимости ремонтировать, а не пропадёт, как поступает куча «одноразовых» печников, обещающих золотые горы за 3 копейки. Печь – это сердце Дома. Здесь, как нельзя кстати английская пословица:

«Мы не настолько богатые люди, чтобы покупать дешёвые вещи».

Автор статьи: Печник Войдаков Евгений.

Печи Кузнецова - колпаковые своими руками: порядовка, схема, фото

Проектированием печей за всю их историю занималось много людей, однако особого внимания заслуживает И. В. Кузнецов. Именно благодаря этому специалисту нам известны печи Кузнецова. Ему удалось придумать и реализовать множество конструкций, усовершенствовать их. Он начал работать во второй половине 20 века. За это время накоплен огромный опыт, создано множество устройств. Рассмотрим особенности предлагаемых вариантов, в чем их особенности, возможно ли сделать их своими руками.

Особенности

Кузнецов всегда стремился в своей деятельности к повышению продуктивности функционирования печи. Поэтому он постоянно их улучшал, дополнял. Так, у одних моделей он добавлял оборудование, в других изменял топку или вносил иные корректировки в конструкцию. В результате печи становились эффективнее и популярнее. В итоге все больше появляется желающих, осведомленных в продуктивности печей Кузнецова, пытаются сделать конструкцию своими руками.

Печь Кузнецова, отделанная керамической плиткой

Итак, высокое КПД стоит во главе угла, если это печи Кузнецова. Разработчик очень внимательно отнесся к организации внутренней системы перемещения газов. В результате определенных изменений горячий воздух дольше задерживается в конструкции, обеспечивая сохранность тепла.

Примечание: печи Кузнецова часто именуют «колпаковыми». Это вызвано особенностями внутренней организации пространства в конструкции. Образованный колпак выступает в роли разделителя горячих и холодных газов.

Первые собираются в нем, концентрируя тепло. Это приводит к существенному росту температуры горения, в результате чего возрастает КПД. И если печь Кузнецова имеет этот показатель на уровне 95%, то традиционные устройства способны обеспечивать только 40%.

Такие конструкции обеспечивают свободное перемещение газов, благодаря чему снижается количество сажи печи. Устройства не используют тяговый принцип, движение газов организовывается за счет их силы тяжести. При этом создается равномерный нагрев. Такая схема работы оказалась весьма эффективной.

Печь Кузнецова с оригинальной отделкой

Между холодными и горячими газами происходит циркуляция за счет разности температур. Словом, внутри колпака создается турбулентное перемещение газов, которые улучшают восприятие теплоты стенками колпака. Струи газа и обеспечивают перенос тепловой энергии.

Преимущества

О высоком КПД уже было сказано, однако печь Кузнецова имеет и другие качества:

  • высокая эффективность;
  • привлекательный внешний облик;
  • долговечность;
  • простота обслуживания;
  • равномерность прогрева, теплоотдачи;
  • экономичность;
  • стойкость к появлению трещин;
  • обеспечивается горение без дыма и сажи, что упрощает обслуживание и улучшает эффективность;
  • низкий уровень теплопотерь;
  • можно проводить эксперименты с формой, внешним видом печи Кузнецова.

Совокупность преимуществ таких конструкций обеспечивает их востребованность.

Основные принципы

Условия функционирования в печи можно охарактеризовать несколькими параметрами:

  • колпак способен создавать эффект «газовой вьюшки»;
  • обеспечивается равномерность нагрева стенок колпака;
  • может быть несколько источников нагрева, которые обязательно находятся ниже;
  • повышение температуры в колпаке сопровождается увеличением давления;
  • холодные газы собираются снизу колпака, горячие – в верхней точке;
  • тепловая энергия переносится естественным путем, обеспечивается турбулентность движения газов.

Проекты

По своему основному назначению бытовые печи могут быть разными:

  • варочные конструкции применяются для приготовления блюд;
Высококачественная печь Кузнецова с варочной панелью и камином
  • отопительные устройства используются для обогрева помещений;
Печь Кузнецова, предназначенная для отопления дома
  • уличные варианты могут применяться как барбекю;
Начало строительства печи Кузнецова на улице
  • печи для бань;
Печь Кузнецова, предназначенная для отопления бани
  • каменные конструкции используются в основном для эстетики.
Печь Кузнецова, отделанная камнем, в интерьере

Это часть тех вариантов, которые могут быть реализованы по проектам Кузнецова. И многие из них можно сделать своими руками, используя особые схемы. При этом можно смешивать виды, добиваясь необходимой функциональности. Популярное решение – отопительно-варочные конструкции, которые обеспечивают и отопление помещения, и приготовление пищи.

О варочной печи

Варочная печь уже давно уступила лидерство другим модификациям – электрическим, газовым плитам. Поэтому проигрывают в этом отношении и конструкции Кузнецова.

Если сравнивать с устройством для отопления, колпаковые варочные изделия имеют более усложненное исполнение. У такой конструкции должна присутствовать плита, возможно наличие духового шкафа. Однако и в этом случае устройство Кузнецова используется принцип свободного перемещения газов.

В конструкции сохраняется высокий КПД, к тому же ее можно использовать как камин. Такие устройства позволяют не только варить, жарить, запекать и коптить еду, но и греть воду, сушить и даже лечить.

Печь Кузнецова с варочной поверхностью, выполненной в современном формате

Печи Кузнецова с камином характеризуются повышенной теплоотдачей, низкой температурой уходящих газов. Такой вариант исполнения способен обогреть помещения большой площади.

Конечно, наиболее высокой степенью теплоотдачи характеризуются банные конструкции Кузнецова. Одна печь способна прогреть и помещения для отдыха, и помывочную, и даже парилку. Поэтому ее могут использовать в качестве устройства для обеспечения эффекта русской бани.

Поскольку конструкции хорошо сохраняют тепло, нет необходимости постоянно подкидывать дрова. Соответственно, прогрев печи зависит от размеров колпака: чем он больше, тем лучше.

Печи Кузнецова не устанавливают к внешней стене дома, поскольку это снижает эффект от работы устройства. К тому же при возведении конструкции требуется учитывать возможность доступа к колпакам для чистки, если используется двухколпаковая конструкция.

Варочная печь Кузнецова с камином, выполненная из красного камня

Еще одно преимущество применения печей Кузнецова для отопления – возможность использования для приготовления пищи. Для этого могут задействоваться разогретые в камине угли.

Перед созданием

Конечно, прежде чем приступить к возведению печи Кузнецова своими руками, стоит четко понимать, для каких целей она будет использоваться. Ведь разработчиком придумано свыше 150 схем приборов, поэтому можно подобрать оптимальный вариант с учетом всех своих требований. Например, если будет использовано водяное отопление или интересует варочная поверхность.

Схематическое изображение печи Кузнецова с разрезом

Мы же рассмотрим простой вариант. И перед началом действий необходимо осмотреть помещение, где будет устанавливаться печь. Не рекомендуется встраивать такую систему отопления в построенный дом, лучше, чтобы конструкция была внесена в проект. Ведь придется организовывать дымоход.

Фундамент создается больше размеров печи, используя бетон.

Рекомендации

Огнеупорная оболочка должна «зависнуть» внутри конструкции. Ведь нужно помнить о расширении кирпича при нагреве. Внутреннюю кладку из шамотного кирпича нужно делать на ребро. Через каждые два ряда прокладывается проволока.

Работа по возведению крупной печи Кузнецова

Все элементы нужно устанавливать с учетом их возможного расширения. Между металлом и кирпичом делается прокладка. После постройки кирпич рекомендуется обрабатывать огнеупорным составом.

Примечание: порядовка представляет собой комплекс чертежей, демонстрирующих пошаговую выкладку конструкции. Не стоит вносить изменения в схемы, поскольку они проверены опытным путем. Порядовка была проработана много лет. В каждом случае проводились наблюдения последствий тех или иных изменений. Поэтому нужно лишь сделать выбор оптимального варианта порядовки, чтобы работать.

Важно при проведении работ действовать планомерно, спокойно и внимательно, тогда своими руками удастся возвести действительно эффективную печь, которая будет служить не один год.

Этапы и рекомендации по возведению печи Кузнецова.

Секреты и схемы строительства печей Кузнецова.

Рекомендации по возведению небольшой печи Кузнецова.

Котлы Кузнецова - Полевые отчеты из России и Канады

Пермский котел (без изображения - по всей видимости, похож по конструкции на монастырский котел)

(Пермь находится в центральной части России, к востоку от Москвы)

Цитата: http: // www. stove.ru/index.php?lng=1&rs=171

Котлы, построенные по этой технологии, показывают фантастически потрясающие результаты. Этот факт подтверждается результатами работы в отопительном сезоне 2005-2006 гг. Дровяного котла нашей Системы, построенного ООО «ВИСТ» в г. Пермь, тел.+7 (342) 2530164, [адрес электронной почты защищен]. Котел имеет габаритные размеры 195х169 и высоту 210 см. Он отапливает цех размером 36 х 16 м и высотой 9 м, в том числе 60 м2 двухэтажной секции. Стены кирпичные, толщиной 52 см.
Площадь магазина: 36 х 16 + 60 = 636 м2. Объем здания: 36 х 16 х 9 = 5184 м3. Потребность в трубопроводе составляет 57 х 5, (10 х 149 + 2 х 123) х 4 = 70 погонных метров для котла. Поверхность нагрева трубы составляет 3,14x 0,057x 70 = 12,52 м2, что примерно соответствует 126 кВт.Температура на выходе 65-70 ° С (могла и выше), на выходе не замеряли. Топливо использовалось необработанной сосновой кромки, 1 м3 в сутки. Мощность, полученная при сжигании влажной сосновой древесины, составила 57 кВт. Представитель компании С.А.Машьянов признал, что котел поддерживал в цехе температуру 18 ° C, а внешняя температура была почти минус 40 ° C. Этот факт следует подтвердить или опровергнуть проведением испытаний. Другие заказчики также отмечают хорошие эксплуатационные характеристики котлов.

[здесь в основном та же информация, переведенная для нас англо-мерными людьми ...]

http://heatkit.com/research/2008/Hydronic/Игора комментарии о boiler.htm

Котлы построенные по этому технологии показывают исключительные, невероятные результаты. Можно загружать древесную древесину и бурый уголь с влажностью 45-55%. Пар, образующийся при сжигании такого топлива в наших котлах, не мешает горению и теплообмену и проходит в нижней части колпака в дымоход.

Такие факты подтверждаются при эксплуатации котла, построенного в г. Пермь, Россия, компании «ВИСТ» 8 (342) 2530164, [email protected] Габаритные размеры этого котла составляют 195смx169смx210см. Он отапливает здание высотой 115 x 53 футов x 30 футов с кирпичными стенами толщиной 20 дюймов без теплоизоляции. Площадь теплообменников составляет 12,52 кв. М, что позволяет производить примерно 126 кВт. Температура на выходе из теплообменников 65-70С (при необходимости может быть выше). Используемое топливо: влажные обрезки сосны от бревен.Расход: 1 м3 в сутки. Такое топливо в своем состоянии может дать только 57 кВт ».

[снова радости (и разочарования) хвойных хвойных пород ... Кубический метр в день - это много древесины, даже по моим несколько расточительным меркам. быть около 0,2 шнура в день - может быть, полторы шнура в неделю. Тем не менее, возможность обогревать такое большое помещение в середине зимы с помощью ВЛАЖНЫХ хвойных пород древесины - это замечательно. Мы с нетерпением ждем дополнительных данных.]

Использование термодатчиков для регулирования распределения шихты в доменной печи с вдуванием угольной пыли

  • 1.

    Большаков В.И., Семенов Ю.С., Шумельчик Е.И. и др. Использование информации о температуре поверхности загрузочного слоя для управления доменной плавкой // Металлы. Горнорудн. Пром-ст .2015. 3. С. 2–7.

    Google ученый

  • 2.

    Брюсов А.Л., Баланова Н.Г., Бориславский Б.Е. и др. Работа охлаждаемых стационарных термозондов и компьютерной информационной системы для контроля распределения температуры по диаметру кровли на доменных печах на «Запорожстали». Труды В международного конгресса доменщиков «Производство чугуна на рубеже стен» (Учеб.V Int. Congr. доменных печников «Производство чугуна на рубеже веков». Днепропетровск: Пороги, 1999. С. 405–407.

    Google ученый

  • 3.

    Паршаков В.М., Тахаутдинов Р.С., Бодяев Ю.А., Гибадуллин М.Ф., Канин Л.С., Чевычелов А.В., Полинов А.А., Захаров С.А. Многоточечный тепловизионный контроль радиального газа. сбыт в доменных печах с неконусными системами загрузки в ОАО «ММК», Сталь Перл. , 2009, т. 39, нет. 10. С. 886–889.

    Артикул Google ученый

  • 4.

    Бориславский Б.Е., Баланова Н.Г., Бориславский А.Б. и др. Современная автоматизированная система управления распределением температурного поля газового потока по сечению кровли по уровню заряда в доменная, Труды ВИ международного конгресса по агло-коксодоменному производству, 20-24 мая 2013 г. (Учеб.VI Int. Congr. по производству доменного кокса, 20–24 мая 2013 г. Ялта, 2013. С. 331–341.

    Google ученый

  • 5.

    Большаков В.И., Семенов Ю.С., Шумельчик Е.И. и др. Разработка энергосберегающей технологии загрузки доменной печи с бескрылым верхом в условиях топливо, сырье и технологические условия, Фундамент. Прикл. Пробл. Черн. Металл. , 2014, вып. 28. С. 57–80.

    Google ученый

  • 6.

    Большаков В.И., Семенов Ю.С., Иванча Н.Г. и др. Исследование течения шихтовых материалов и их распределения на топке современной доменной печи // Металлы. Мин. Инд , 2012, т. 4, вып. 3. С. 158–165.

    Google ученый

  • 7.

    Большаков В.И., Технология высокоэффективной энергосберегающей доменной плавки . Киев: Наукова думка, 2007.

    Google ученый

  • Экспертный модуль системы термодатчиков для контроля загрузки доменной печи

  • 1

    Семенов Ю.С., Можаренко Н.М., Горупаха В.В. и др. Влияние топлива, сырья и условий процесса на поведение изменения температуры в футеровке доменной печи, Металлург , 2015, т. 59, ном. 3–4, с. 290–299.

    Артикул Google ученый

  • 2

    Большаков, В.И., Семенов Ю.С., Шумельчик Е.И. и др. Внедрение энергосберегающей технологии загрузки современных доменных печей в рыночных топливно-сырьевых и плавильных условиях // Металл. Горнорудн. Пром-ст ., 2014. 6. С. 6–14.

  • 3

    Семенов Ю.С., Шумельчик Э.Л., Горупаха В.В. и др. Мониторинг состояния футеровки доменной печи за пять лет эксплуатации // Металлург , 2017, т. 61, №№ 3–4, с. 291–297.

    Артикул Google ученый

  • 4

    Тараканов, А.К., Лялюк В.П., Кассим Д.А. и др.Координация распределения шихты у устья доменной печи и газового потока в поде // Сталь . Пер. 48, вып. 6. С. 372–375.

    Артикул Google ученый

  • 5

    Большаков В.И., Технология высокоэффективной энергосберегающей доменной плавки . Киев: Наукова думка, 2007.

  • 6

    Семенов Ю.С. Новые подходы к управлению загрузкой доменной печи с бесконусными загрузочными устройствами в современных условиях эксплуатации, Труды второго международного симпозиума «Познание процессов и развитие технологий домашней плавки» (Материалы второго международного симпозиума «Теория и развитие технологии доменной плавки») / Под ред. Товаровского И.Г. Днепр: Журфонд, 2016. С. 272–285.

  • 7

    Большаков В.И., Семенов Ю.С., Шумельчик Э.И. и др. Использование информации о температуре поверхности загрузочного слоя для управления доменной плавкой // Металл. Горнорудн. Пром-ст ., 2015. 3. С. 2–7.

  • 8

    Семенов Ю.С., Шумельчик Е.И., Хорупаха В.В. и др. Использование термозондов для регулирования распределения шихты в доменной печи с вдуванием угольной пыли, Steel Transl . 2017, т. 47, нет. 6. С. 389–393.

    Артикул Google ученый

  • 9

    Семенов Ю.С., Шумельщик Э.И., Горупаха В.В. и др. Эффективное управление загрузкой доменных печей и применение современных средств контроля изменчивого технологического состояния // Металлург . 61, №№ 11–12, с. 950–958.

    Артикул Google ученый

  • 10

    Третьяк А.А., Паршаков В.М., Чемикосов М.В. и др. Достоверность информации о распределении газового потока по радиусу горловины доменной печи, полученной различными методами измерения, Черн.Металл., Бюл. Научно-Тех. Экон. Инф .2016. 11. С. 34–40.

  • 11

    Паршаков В.М., Тахаутдинов Р.С., Бодяев Ю.А., Гибадуллин М.Ф., Канин Л.С., Чевычелов А.В., Полинов А.А., Захаров С.А. Многоточечный тепловизионный контроль радиального газораспределения. в доменных печах с неконусной системой загрузки на ОАО «ММК», Steel Transl ., 2009, т. 39, нет. 10. С. 886–889.

    Артикул Google ученый

  • 12

    Большаков, В.И., Лебедь В.В. Взаимосвязь распределения температуры и химического состава газового потока по радиусу доменной печи // Фундаментальные и прикладные проблемы черной металлургии. : Inst. Черн. Металл., Нац. Акад. Наук Укр., 2006. 13. С. 27–35.

  • 13

    Подкорытов А.Л., Кузнецов А.М., Зубенко А.В. и др. Внедрение системы вдувания пылевидного угля на Енакиевском металлургическом комбинате, Steel Transl ., 2017, т. 47, нет. 5. С. 313–319.

    Артикул Google ученый

  • 14

    Семенов Ю.С. Температурное распределение газового потока в доменных печах // Сталь . Пер. 47, нет. 7. С. 473–477.

    Артикул Google ученый

  • 15

    Семенов Ю.С., Шумельчик Е.И., Вишняков В.И. и др. Модельная система выбора и корректировки программ загрузки для доменных печей, оснащенных безкапсовым загрузочным устройством, Металлург , г. 2013, т.56, ном. 9–10, стр. 652–657.

    Артикул Google ученый

  • (PDF) Использование термодатчиков для регулирования распределения шихты в доменной печи с вдуванием угольной пыли

    389

    ISSN 0967-0912, Steel in Translation, 2017, Vol. 47, No. 6, pp. 389–393. © Allerton Press, Inc., 2017.

    Оригинальный текст на русском языке © Ю.С. Семенов, Э. Шумельчик, В. Хорупаха, А. Кузнецов, А. Зубенко, А.Г. Коваленко, 2017, опубликовано в Сталь, 2017, №6. С. 7–11.

    Использование термодатчиков для регулирования распределения партии

    в доменной печи с вдуванием угольной пыли

    Ю. С. Семенова, b, *, Е.И. Шумельчика, b, В.В. Хо ру пахаа, b, А.М. Кузнецов,

    А.В. Зубенкоц, А.Г. Коваленкоц

    Институт железа и стали НАН Украины, Днепр, Украина

    b Техническая компания ИСД, Днепр, Украина

    Енакиевский металлургический комбинат (ЕМЗ), Енакиево, Украина

    * e-mail: yuriy. [email protected]

    Поступила в редакцию 14.06.2017 г.

    Аннотация Обсуждается опыт применения стационарных термозондов над шихтой в доменных печах. Исследовано влияние

    входящей партии на показания термодатчиков. На основании данных датчика

    сформулированы требования к распределению шихты для доменных печей с вдуванием пылевидного угля

    .

    Ключевые слова: доменная печь, программа загрузки, термозонды, температура шихты, температура газа, пылевидный уголь

    DOI: 10.3103 / S0 9670

    060092

    В последние годы

    широко использовались тепловые датчики для оценки распределения газового потока в гондолах взрывных

    гондол. Датчики располагаются над поверхностью шихты

    в печи на одном или нескольких радиусах загрузочного отверстия.

    Термодатчики

    позволяют непрерывно контролировать температуру газа. Полученная информация может быть использована для оценки и корректировки программы загрузки партии

    печи. Однако показания изменяются при изменении уровня партии на

    из-за смешения и отклонения потока газа на

    . Термические датчики

    наиболее эффективны при контроле радиального распределения партии в

    доменных печах

    с неконусными системами загрузки,

    , когда уровень загрузки печи не используется в норме

    распределения партии. Для получения надежных и стабильных

    показаний, как правило, термодатчики

    размещают на расстоянии ~ 0.50 м от поверхности заряда

    [1].

    Мы сравниваем доменную печь 3 с неконической системой загрузки

    и доменную печь 5 со стандартной системой загрузки

    на Енакиевском металлургическом комбинате

    (EMZ). Печи оборудованы четырьмя азотными термозондами украинского производства

    . В отличие от большинства импортных термозондов

    , эти приборы позволяют осуществлять объективный мониторинг периферийного потока газа: расстояние

    от стенки зарядного отверстия до крайнего периферийного термопара

    составляет 50 мм; а расстояние

    до второй термопары в районе стенки

    составляет 310 мм.

    В литературе встречается противоречивая информация

    о влиянии охлаждения на показания термодатчиков. Например, эксперименты

    , в которых подача азота к термозондам

    периодически отключалась, показали, что охлаждение

    существенно не искажало показания термопары в [2];

    , однако, это не согласуется с выводами [3]. Охлаждение

    термодатчиков влияет только на показания

    крайней термопары у стены (из-за

    отходящего азота), согласно [4].Этот вывод

    требует дальнейшего изучения с кратковременными перебоями

    в подаче теплоносителя. Средние значения, зарегистрированные двумя крайними термопарами

    в области стенки, могут составлять

    , используемые для объективной оценки температуры

    периферийного потока газа в доменной печи. Охлаждение термопар

    необходимо при использовании горячего агломерата

    в доменной печи; без него невозможна стабильная длительная работа датчиков.

    Исследования доменных печей, оборудованных термическими зондами

    прямоугольного сечения (более

    200 мм), показывают, что, когда партия вводится посредством системы загрузки

    неконической формы, ее поток искажается на контакте

    с термозонды; появляется азимутальная неоднородная форма партии

    [5, 6]. Когда поток партии

    контактирует с термозондами, в секторах печи под зондами

    образуются углубления размером

    , чем 0,5 м, что приводит к неравномерному распределению партии и газа по периферии печи.Термозонды

    , установленные в доменных печах 3 и 5 на ЭМЗ, более узкие

    и могут использоваться для контроля температуры поверхности шихты

    без искажения входящего потока шихты

    [4, 5]. Отметим, что по состоянию на 2016 год тепловые датчики доменного

    ,

    , печи 3 и 5 проработали более 1,5 лет,

    - со стабильными показаниями.

    Строительство печи своими руками по чертежам поэтапно. Как правильно сделать печь из кирпича.Технологический порядок кладки печи

    Печное отопление загородных домов берет вторую молодость. И это неудивительно, учитывая особую атмосферу и домашнее тепло, которое может создать простая печь из кирпича, даже сделанная своими руками. Часто его устанавливают даже при наличии более технологичных систем отопления, стремясь получить стильный, оригинальный элемент интерьера. Сегодня мы расскажем вам о самых популярных моделях печей из кирпича и поделимся секретами печного ремесла.

    Особенности и секреты популярности кирпичных печей

    Кирпичная печь - это не только функциональный отопительный прибор, но и стильный элемент интерьера.

    Наверное, нет такого человека, которому не понравился бы живой очаг с потрескивающими дровами и особенно комфортное тепло. Но старая добрая кирпичная печь сможет порадовать не только этим, но и возможностью создать максимально благоприятную для здоровья атмосферу. Все дело в материале, из которого построено это удивительное устройство.Будучи ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяной пар, а при остывании поглощает их обратно. Печь кажется «дышит», благодаря чему в помещении устанавливается оптимальная влажность. Немаловажно и то, что тепло становится уже при температуре 18–19 ° С, тогда как при использовании других видов отопления уровень комфорта начинается с 20–21 ° С. К тому же, будучи глиняным, кирпич является экологически чистым материалом, а это значит, что во время работы отопительного прибора не нужно беспокоиться о выделении вредных для здоровья соединений.

    Несмотря на то, что каждый тип кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой по расположению топочной и теплообменной частей. Итак, в любой стационарной духовке этого типа есть:

    • фундамент, который служит основанием утеплителя и равномерно распределяет его вес по всей площади;
    • топка, одновременно выполняющая роль топки и камеры сгорания;
    • , позволяющая реализовать подачу воздуха в зону горения снизу.За счет этого увеличивается производительность отопительного агрегата и появляется возможность регулировать интенсивность сгорания топлива;
    • зольная камера, облегчающая чистку духовки;
    • дымоход, создающий необходимую тягу и выпускающий выхлопные газы в атмосферу.

    Конструкция кирпичной печи канального типа

    Дровяные теплогенераторы, помимо своего основного назначения, используются также для приготовления пищи, а также устройства дополнительного места для отдыха. Саму конструкцию можно установить как в помещении, так и во дворе, например, в зоне отдыха с мангалом, мангалом или казаном. Если говорить о каминных печах, то их теплогенерирующая функция полностью отходит на второй план, уступая место визуальной и имиджевой составляющей.

    К преимуществам кирпичных печей можно отнести:

    • быстрый нагрев поверхности;
    • возможность использования нескольких видов топлива;
    • низкие эксплуатационные расходы;
    • исключен риск ожога при прикосновении к стенкам каменки;
    • особенно мягкое, комфортное тепло;
    • воздух в помещении не обезвожен;
    • Широкие возможности в плане внутренней отделки.

    Рассматриваемые агрегаты также имеют недостатки. Самым значительным из них является потенциальная опасность отравления угарным газом, которое возникает при неправильном использовании ... Еще одна опасность - большие размеры и вес. Это, пожалуй, все. Как видите, оборудование этого типа имеет солидные достоинства и практически полное отсутствие отрицательных сторон, что, однако, определяет его высокую популярность.

    Классификация отопительных приборов. Критерии оптимального проектирования

    Все существующие модели кирпичных печей можно разделить на несколько типов:

    • отопительных приборов;
    • варочных единиц;
    • духовок комбинированных;

    Определившись с необходимым функционалом, нужно выбрать вариант, который можно сложить самостоятельно.Чтобы не рассматривать все разнообразие стационарных агрегатов, остановимся на самых популярных вариантах:

    1. Голландские печи. Благодаря конструкции каналов они хорошо отводят тепло и занимают мало места. Такие теплогенераторы работают в режиме медленного горения или тления, что значительно снижает требования к качеству строительных материалов. И хотя КПД голландских женщин редко превышает 40%, у них нашлось много поклонников, отчасти из-за невысокой стоимости и простоты конструкции.

      Классический «голландский» - чрезвычайно компактная конструкция

    2. Шведские дровяные печи имеют камерно-канальное расположение, что позволяет увеличить КПД до 50%. Как и голландки, шведки занимают мало места, но требуют более внимательного подхода к выбору материалов и немного сложнее в изготовлении. Тем не менее трудозатраты и финансовые затраты полностью оправдываются повышенной производительностью и расширенными функциональными возможностями теплогенератора этого типа.

      Шведская печь порадует своего владельца высоким КПД и функциональностью

    3. имеют уникальную планировку, за счет чего несут непередаваемый колорит и оригинальность. Их КПД превышает 60%, но особенности их эксплуатации понравятся не всем. К тому же не каждый новичок сможет сложить плиту. Скорее всего, придется нанять профессионального печника, а это повлечет за собой дополнительные расходы, сделав и без того не самую дешевую конструкцию дороже.

      Русская печь способна полностью преобразить интерьер, но потребует много места для установки

    4. Колпаковые печи Кузнецова, известные своим тепловым КПД, имеют КПД до 90%. Секрет их успеха кроется в особом устройстве, способствующем наиболее полному сгоранию топлива и максимальной теплоотдаче. Особенностью «кузнецов» является предельно чистый «выхлоп» и отсутствие копоти, что сводит к минимуму время, затрачиваемое на уход за обогревателем.К недостаткам можно отнести сложность конструкции и высокие требования к материалам. Однако последний недостаток компенсируется тем, что для постройки «вытяжки» требуется гораздо меньше кирпичей, чем для любой другой печи.

      В отличие от канонических колокольных печей, модифицированные агрегаты могут иметь варочную панель и духовку

    Пошаговую инструкцию по кладке печи Кузнецова с заказами вы можете найти в нашей следующей статье :.

    Рассмотрев все возможные варианты, мы подошли к самому ответственному моменту - выбору отопительного прибора, отвечающего всем предъявляемым к нему требованиям.Основными критериями в этом случае являются функциональность и место установки. И если первое несложно, так как полностью зависит от предпочтений и требований хозяина, то второй момент требует предельного внимания. Подробнее о том, как выбрать печь в соответствии с типом конструкции, мы расскажем.

    1. Дом предназначен для постоянного проживания. Если печное отопление будет использоваться как основное, то лучшего варианта, чем «шведский» или «колпак», нет.Помимо того, что эти агрегаты обладают отличной производительностью и не занимают много места, они также легко дополняются другими элементами - варочной панелью, водяным контуром, духовкой, нишами для сушки или лежанкой. Если функциональность отодвинута на второй план, а главное требование - компактность, то хороший вариант - «голландский», обогревающий несколько смежных комнат.
    2. Загородный дом "выходные" или коттедж. Поскольку эти постройки предполагают нерегулярное проживание, достаточно будет установить небольшой отопительный прибор, оснащенный варочной панелью.Идеальный вариант - печи-камины с открытым топом, так как их можно использовать для обогрева помещения в кратчайшие сроки. Такое преимущество невозможно переоценить зимой, когда температура воздуха в помещении опускается до минусовых.
    3. Печь в загородном доме с водяным или другим отоплением. В этом случае утеплитель служит для создания особой атмосферы. Если площадь помещения позволяет, то можно установить полноценную русскую печь или агрегат с топкой, камином и лежанкой.
    4. Электрокаменка. Для этого случая подойдет простая печь-каменка, в которую встроена емкость для приема горячей воды. Если к дому пристроена баня, то вместо бака можно установить полноценный котел, рассчитанный на жидкостную систему отопления.
    5. Духовки для открытых площадок. Чаще всего такие отопительные приборы устанавливают на открытых верандах, в летних кухнях или беседках и используют для приготовления пищи. Для этого конструкция дополнительно оснащается варочной панелью, мангалом, мангалом, казаном и т. Д.

    Печь для барбекю украсит территорию и наполнит место отдыха функциональностью

    Определившись с типом и наполнением печи, не спешите приступать к строительству. Чтобы обогреватель оправдал все ожидания, необходимо досконально разбираться в принципах его работы.

    Расчет основных параметров

    Перед тем, как выбрать рабочий проект обогревателя, необходимо произвести предварительный расчет по параметрам конкретного помещения.Самый точный метод - это калибровка по теплопроизводительности печи. Чтобы не вдаваться в сложные расчеты, для хорошо утепленных домов используется упрощенная схема расчета, предложенная И.В. Кузнецовым. В этом методе используется средняя тепловая мощность, снимаемая с одного квадратного метра поверхности (TMEP). Для обычной топки принять значение 0,5 кВт / кв.м, а при необходимости интенсивного нагрева, происходящего при сильном похолодании - до 0,76 кВт / кв.м.

    При определении теплопроизводительности печи учитываются только те поверхности, которые участвуют в процессах теплообмена.Например, в «Голландке» не исключают из расчетов участки стен, расположенные на уровне пола, ниже горизонтальных участков газопровода.

    В принципе этих значений уже достаточно, чтобы выбрать подходящий проект из тех, что можно найти в открытом доступе. Если имеющиеся варианты по каким-либо причинам не подходят, то потребуется рассчитать параметры основных элементов печи и спроектировать собственную конструкцию.

    Чертежи и схемы кирпичных печей

    Банная печь
    Каминная печь Классическая "Голландская" Колокольня

    Топка

    Размеры топки определены исходя из максимального объема заправки топлива.В этом случае количество горючих материалов рассчитывается с использованием их теплотворной способности и удельного веса, ориентируясь на требуемую мощность. Объем топки должен быть в 2–3 раза больше полученного значения, что позволит разогревать печь при предельно низких температурах.
    При расчете размеров камеры сгорания необходимо учитывать, что максимальное наполнение не должно превышать 2/3 объема камеры сгорания. Кроме того, размеры печи и всех ее компонентов необходимо согласовать с размерами кирпичей, используемых для кладки печи.В своих расчетах можно использовать специальные таблицы, разработанные с учетом необходимости обогрева помещений разной площади.

    Расчетная таблица основных элементов кирпичной печи

    Зольник

    Высота зольника зависит от типа используемого топлива. Для малозольных горючих материалов, таких как уголь или торфяные брикеты, это значение принимается равным 1/3 высоты топки. Если топка топки дровами или пеллетами, то высоту зольной камеры нужно уменьшить до 1/5.

    Дымоход

    При расчете дымохода следует учитывать, что место его установки должно соответствовать СНиП

    .

    В отличие от газового отопительного оборудования, дровяные печи не требуют большой тяги, поэтому прямоугольник будет лучшей формой дымового канала. При расчете дымохода учитывается, что сечение поддувала не должно превышать площадь его газохода, при этом все значения подгоняются под габариты стандартного кирпича.Поскольку для точного проектирования требуется много данных и параметров, лучше всего воспользоваться одной из специальных программ. Тем не менее, для наиболее распространенных случаев (отсутствие перегибов дымового канала, вертикальный проход, прямоугольное сечение, высота от 4 до 12 м) можно использовать средние значения для печей до 14 кВт:

    • Менее 3,5 кВт - 140x140 мм.
    • 5 - 5,2 кВт - 140x200 мм.
    • От 5,2 до 7,2 кВт - 140x270 мм.
    • От 7,2 до 10,5 кВт - 200x200 кВт.
    • 5-14 кВт - 200x270 мм.

    Рекомендуемые размеры - минимальные. И все же нет необходимости чрезмерно увеличивать сечение дымохода, так как холодный воздух будет попадать в печь через слишком широкий дымоход. Противоток, или «свист» на языке профессиональных печников, грозит не только снижением производительности, но и более серьезными проблемами.

    Для расчета необходимого количества материала лучше всего использовать специальные таблицы.Ниже один из них.

    Расчет количества кирпичей

    Не беспокойтесь, если дымоход, рассчитанный наугад, изредка начинает дымить. При необходимости его можно удлинить отрезком асбестоцементной трубы длиной 0,5–1 м, а можно поставить еще несколько рядов кирпича. Часто такие мероприятия проводятся с измененной аэродинамикой местности. Например, после выращивания деревьев или возведения более высоких зданий по соседству.

    Подготовительные мероприятия

    Подготовка к строительству включает в себя несколько этапов:

    • подбор инструмента и необходимых материалов;
    • определение оптимального места для установки ТЭНа;
    • устройство фундамента и подготовка строительной площадки;
    • производство печного кирпича (при необходимости) и приготовление кладочного раствора.

    Необходимые материалы и инструменты

    Инструменты печников

    Для кладки печи из кирпича понадобится:

    1. Молоток Мейсона (с бойком и киркой).
    2. Тампон для протирки уложенных рядов.
    3. Уголок, отвес и уровень для контроля геометрических параметров кладки.
    4. Плоскогубцы.
    5. Резиновый молоток (киянка).
    6. Мастерок (кельма).
    7. Правило и трамбовка для устройства фундамента.
    8. Ведущий писец.
    9. Лопатка или миксер для перемешивания раствора.
    10. Присоединение.
    11. Ведра и другие емкости для сыпучих материалов и жидкостей.
    12. Сито.
    13. Шлифмашина (угловая шлифовальная машина) с каменным кругом.

    Несмотря на то, что печи из кирпича существенно различаются по конструкции и размерам, перечень материалов, которые потребуются для строительства, практически не меняется. Стандартный список всего необходимого выглядит так:

    1. Кирпич - красный, силикатный, огнеупорный и облицовочный (в зависимости от конструкции твердотопливного теплогенератора).
    2. Строительная смесь для каменных печей. Если необходимо удешевить строительство, его можно заменить глиной и песком.
    3. Комплект для литья печи - воздуходувка, дверцы топки и чистки, задвижки, плита, духовка и т. Д.
    4. Решетка.
    5. Проволока для закрепления чугуна.
    6. Шнур асбестовый или базальтовый.
    7. Полосы и уголки стальные для устройства полов и ниш.
    8. Термостойкие плиты для защитной теплоизоляции.

    Кирпич шамотный ШБ №22

    Любая кирпичная печь - это внушительный вес агрегат, требующий капитального фундамента.Поэтому необходимо подготовить материалы для возведения фундамента:

    1. Песок.
    2. Щебень.
    3. Арматурная сетка.
    4. Доски и гвозди для строительства опалубки.
    5. Цемент.
    6. Гидроизоляция.

    Кроме того, если проектом предусмотрена внешняя отделка стен, то подготовьте инструменты и материалы, которые потребуются для этих работ.

    Особенности выбора места для установки ТЭНа

    Чаще всего печь из кирпича устанавливается у одной из стен или в углу комнаты - это даст возможность наиболее рационально использовать имеющуюся площадь.Если агрегат планируется использовать для обогрева нескольких комнат, то он располагается в центре дома, ориентируя топку и варочную поверхность на кухню, а остальными краями - на спальню, холл или гостиную. На схеме наглядно показаны преимущества выбора правильного места.

    Правильный выбор места способен решить проблему обогрева всех комнат загородного дома

    При установке ТЭНа не стоит ориентироваться только на удобство. Важно не забывать о минимально допустимых расстояниях до других поверхностей, а также об оптимальных зазорах и расстояниях, которые определяются действующим СНиП:

    • должно быть не менее 130 мм свободного пространства от кирпичного дымохода до деревянных элементов пола или крыши.Если используется неизолированная керамическая или стальная труба, то зазор увеличивают до 250 мм;
    • оставить зазор не менее 100 мм между деревянным полом и внешними стенками духовки;
    • расстояние от нагреваемой боковой поверхности теплогенератора до горючей стены здания зависит от того, используется ли теплоизоляция. С защитным экраном минимальный зазор составляет 130 мм, а без него не менее 380 мм;
    • необходимо оставить зазор не менее 0,35 м от потолка до потолка печи. При установке компактных агрегатов с малой теплоемкостью это расстояние можно увеличить до 0,7–1 м.

    Строительство фундамента

    Лучше всего, если фундамент кирпичной печи будет формироваться одновременно с фундаментом общего здания. При этом обе конструкции выполняются отдельно, иначе проседание стен постройки неминуемо приведет к нарушению геометрии или даже повреждению утеплителя. Если печь возводится в готовом доме, то первое, на что обращают внимание, - это расстояние дымохода от элементов кровельного покрытия, которое должно быть не менее 15 см.И только после этого начинают размечать и закладывать фундамент.

    Учитывая вес печи, фундамент должен быть прочным.

    Если в доме деревянные полы, то их вырезают по месту установки печи, отступая от внешнего контура на 10-15 см. После этого выкапывается яма, глубина которой зависит от характеристик грунта и глубины его промерзания. Для средней полосы достаточно вырыть яму глубиной 0,7–0,8 м. После этого его дно засыпают 15-сантиметровым слоем песка и уплотняют, периодически проливая воду.Затем насыпается слой щебня толщиной 10-15 см, который также тщательно утрамбовывается. После этого в углы конструкции забиваются деревянные колышки, к которым крепятся доски обшивки. Чтобы цементное молоко не вытекло через щели в форме, ее стенки закрывают полиэтиленовой пленкой. На расстоянии 5-10 см от пола устанавливают армирующую сетку, для чего используют как забитые в дно котлована металлические стержни, так и обломки кирпича.

    Фундамент кирпичной печи железобетонный

    Замешивание цемента М-400, песка и щебня в соотношении 1: 3: 4, приготовлен бетон.Добавляется ровно столько воды, чтобы получить раствор средней текучести, иначе прочность конструкции будет снижена. Смесь заливается в опалубку и любым способом уплотняется, после чего поверхность фундамента выравнивается с помощью правила. Учтите, что верхний уровень основания духовки должен быть на 15–20 см ниже пола. Через несколько часов, необходимых для предварительного схватывания раствора, конструкцию покрывают пленкой и оставляют на несколько недель до полного высыхания.

    Перед кладкой кирпича фундамент обязательно гидроизолировать рубероидом или специальной пленкой. Если ширины материала недостаточно, то его полосы укладывают внахлест не менее 10 см.

    Приготовление раствора

    Сейчас, когда в торговой сети можно найти готовые строительные смеси для кладки каминов и печей, проблем с приготовлением рабочего раствора практически не возникает. Все, что требуется, - это смешать компоненты с водой с помощью деревянной лопатки или строительного миксера.Тем не менее, вы можете сделать кладочный раствор самостоятельно - это позволит дополнительно сэкономить. К тому же у хозяина будет полная уверенность в экологичности конструкции.

    Приготовить своими руками строительную смесь можно из песка и глины, соотношение которых зависит от жирности последнего компонента. Для выбора оптимального состава проводится небольшой эксперимент по смешиванию сыпучих материалов в разных пропорциях. После этого из раствора скатываются шарики диаметром 5–6 см, которые после предварительной сушки зажимаются между двумя пластинами.Лучшим считается состав, при котором образец начинает трескаться не раньше, чем деформируется на треть.

    Есть несколько способов проверить качество глины

    Еще один способ определить правильное соотношение компонентов - опустить в приготовленную смесь шпатель. Адгезия раствора менее 1 мм говорит о его низкой пластичности - требуется добавление глины. Если толщина слоя больше 2 мм, то это говорит о жирности смеси, которую можно скорректировать, добавив песок. Норма от 1 до 2 мм.

    Перед применением глину необходимо замочить в воде на сутки. Если требуется увеличить его жирность, то применяется метод перемешивания, заключающийся в отстаивании глиняного раствора и удалении его средней части.

    Как правильно сложить кирпичную печь.

    Инструкции по рабочему процессу

    Определить тип отопительного прибора, произвести предварительные расчеты и подготовить все к началу строительства - это только половина дела.Чтобы правильно сложить печь, необходимо найти в каждом ряду раскладки кирпича, так называемые порядки. Мы подготовили несколько самых популярных вариантов, которые вы можете использовать в качестве рабочих проектов. Если они вам по каким-то причинам не подходят, то вы можете поискать готовые решения в Сети или заказать индивидуальную верстку на одном из специальных сайтов.

    Схема заказа печи на фото

    Заказ шведской печи Заказ "голландской" русской печи
    Заказ отопительно-варочной печи
    Заказ печи для бани
    Заказ колокольной печи Кузнецова

    Сегодня мы предлагаем сложить компактную, но при этом высокоэффективную и функциональную кирпичную печь.Несмотря на кажущуюся сложность, построить его сможет даже новичок, если он воспользуется нашими инструкциями и будет следовать всем рекомендациям. Мы в свою очередь поделимся секретами опытных печников и дадим необходимые рекомендации по процессу строительства.

    Заказ духовок с варочной панелью и сушильными нишами

    На представленной схеме заказа представлен нагревательный элемент с удобной варочной панелью и нишей для сушки, что придает определенное сходство с классической шведской печью.Мы рекомендуем сначала укладывать конструкцию насухо, без использования строительного раствора. Это позволит детально изучить особенности каждого ряда и подготовить необходимые элементы конструкции. Дальнейшие работы производятся в таком порядке:

    1. Кирпич кладут на цементно-песчаный раствор до уровня пола. На этом этапе следует особенно внимательно относиться к геометрической точности, контролируя кладку по уровню и отвесу. От тщательного выполнения работы зависит, насколько ровной и устойчивой будет духовка.
    2. Первый ряд корпуса печи начинает формировать доменную камеру.

      Установка дверцы воздуходувки

    3. Перед тем, как приступить к кладке второго ряда, устанавливают дверцу поддувала. Для этого в специально отлитые ушки на его корпусе продевается стальная проволока, которая закладывается в швы кладки. Чтобы дверь не соскользнула и не опрокинулась, ее временно подпирают кирпичом.
    4. В четвертом ряду вынесены два канала для очистки топки от сажи.На каждую из них установлена ​​отдельная дверь.

      Решетка не фиксируется никаким другим способом, кроме очень точного размещения

    5. В пятом ряду устанавливается решетка. Сделанные в кирпичах нижнего ряда углубления помогут правильно уложить чугунную отливку. Здесь и далее камера сгорания выложена исключительно огнеупорным кирпичом.

      В топке колосник уложен на огнеупорный кирпич

    6. Перед кладкой шестого ряда устанавливают топочную дверцу, которую временно фиксируют уложенной на колосниковой решеткой кучей кирпичей.При необходимости деталь снаружи подпирают металлическим уголком или деревянной рейкой.

      Установка дверцы топки

    7. Начиная с седьмого ряда начинают обустраивать газоходы топки. Вертикальные стены топки выложены шамотным кирпичом, установленным по краю.

      Для обеспечения прочности конструкции внешняя кладка отделена от камеры сгорания слоем базальтового картона.

      Прокладка вертикальных каналов

    8. Перед тем, как приступить к кладке девятого ряда, в кирпичах выделяется четверть, которая будет перекрывать дверцу топки.Благодаря этому дизайн будет выглядеть плавно и эстетично. Здесь окончательно закрепляют чугунную деталь, укладывая проволоку в шов девятого ряда.

      Для точного прилегания кирпича к двери его края надрезаются по месту

    9. В 11 ряду варочная панель ставится на верхнее отверстие топливной камеры. В качестве пломбы используется тот же базальтовый картон или асбестовый шнур. Лицевая сторона кухонной ниши обрамлена стальным уголком.

      Топка отделена от внешних стен базальтовым картоном или другим огнеупорным материалом.

    10. С 12-го по 16-й ряд над чугунной плитой надстроена камера.
    11. Перед перекрытием кухонной ниши на ее боковые стенки укладывают стальные полосы, которые будут служить опорой для кирпичей 17 ряда. Лицевая сторона этого ряда украшена металлическим уголком.
    12. 18-й и 19-й ряды выложены практически полностью, строятся только три вертикальных теплообменника.
    13. В 20-м ряду оборудуют горизонтальный канал и дверцу для очистки от сажи и нагара, а также начинают формировать сушильную камеру.
    14. Дверь облицована кладкой 22 ряда.
    15. На 23-м ряду горизонтальный дымоход перекрыт. Открытыми остаются только отверстия вертикальных каналов.
    16. Перед укладкой 24-го ряда над сушильной камерой укладывают стальные полосы.
    17. С 25-го по 28-й ряд устанавливают еще одну дверцу для очистки и закрывают нишу топки.
    18. В 30 ряду устанавливаются задвижки на двух оставшихся вертикальных газоходах. Для этого сначала монтируют их каркасы, а затем вставляют сами перегородки.

      Установка печи клапанов

    19. С 31-го по 35-й ряд выложить переходной участок дымохода.
    20. С 36-го по 38-й ряд строится пух.

    В месте прохождения дымохода через перекрытие его утепляют от перекрытия негорючими материалами. Для этого используется как минеральный утеплитель, так и керамзит. Его переливают в ящик, который выбивают вокруг дымохода.

    Такую красавицу можно сложить своими руками

    Кратко об установке духового шкафа и теплообменного регистра

    Ранее мы рассматривали, как монтируются и фиксируются дверцы духовки.Не менее важно правильно установить другие функциональные элементы.

    Особенности монтажа духовки

    Если конструкция духового шкафа предусматривает установку духового шкафа, то она устанавливается так, чтобы поток нагретых газов омывал как можно большую площадь поверхности. Чаще всего этим условиям удовлетворяет участок перехода от топки к теплообменнику. Предварительно на боковые стенки горизонтального дымохода укладываются металлические уголки, а места соприкосновения шкафа с внешней стенкой топки заделываются базальтовым картоном или асбестовым шнуром.

    В наиболее горячей зоне топки устанавливается водогрейный котел или жидкостный теплообменник. В зависимости от типа теплогенератора это место может располагаться в задней части камеры сгорания, в начале дымохода или под колпаком невращающихся агрегатов. Если планируется использовать варочную панель и водонагреватель одновременно, то верхняя ее часть выполнена в виде поперечно расположенных металлических труб, которые приварены к боковым емкостям из печной стали.Между котлом и стенками топки оставляется компенсационный зазор 5-15 мм. Конечно, необходимо предусмотреть, как поверхность теплообменника будет очищаться от копоти. Для канальных и камерных печей это можно сделать через проем топки, а в других случаях может потребоваться установка дополнительной дверцы для чистки.

    Особенности эксплуатации и очистки духовки

    Невозможно сразу протестировать духовку на максимальных режимах, необходимо дождаться высыхания ее стенок.Именно поэтому отопительный прибор рекомендуется строить в теплое время года. В этот период достаточно открыть все проемы кирпичной сборки и подождать одну-две недели. Если возникает необходимость просушить печь в холодную погоду, то ее дверцы закрывают, а в камеру сгорания включают тепловентилятор или мощную лампу накаливания.

    По истечении указанного срока печь топят 2-3 раза в день в течение 5-7 дней, каждый раз используя небольшое количество дров. О полном высыхании стен свидетельствует отсутствие конденсата на металлических поверхностях, который появляется через несколько минут после растопки.И даже после этого печь не греется «на полную катушку». Работа на максимальной мощности проверяется только через несколько дней регулярного использования.

    Если топить агрегат исключительно дровами, то каждый раз чистить его от золы не нужно. В случае использования торфяных брикетов и угля печь очищается от золы и золы в начале каждого нового цикла. Что касается очистки внутренних каналов и дымохода от копоти, то эту процедуру проводят не реже одного раза в сезон. Для этого используйте различные скребки и щетки, удаляющие нагар с вертикальных поверхностей. После этого сажу вычерпывают из газоходов металлической лопаткой и кочергой.

    Правильный выбор топлива поможет уменьшить образование сажи. Лучшими дровами считаются твердые породы - дуб, граб, бук и др. Березовые дрова и осина практически не оставляют нагара. Кстати, опытные печники рекомендуют каждую десятую топку выносить осиновыми бревнами, утверждая, что это способствует удалению копоти из каналов и дымохода.

    Не рекомендуется чистить печь путем выжигания горючими жидкостями, черным порохом (да, такие «полезные» подсказки можно найти), нафталином и т. Д. Хорошего эффекта от этого добиться вряд ли получится, но близлежащие постройки и ваш собственному здоровью может быть нанесен значительный ущерб.

    Часто бывает сложно разжечь плиту после длительного остывания, например, на даче или за городом. Это связано с тем, что холодный воздух спускается в каналы топки, образуя трудноудаляемые газовые пробки. Испытанный и проверенный метод поможет вам возобновить тягу. Для этого возьмите сухую бумагу или тряпку, смоченную керосином или жидкостью для барбекю, положите ближе к вертикальному дымоходу и подожгите. Интенсивное горение мгновенно вытолкнет застойные воздушные массы и восстановит работу ТЭНа.

    Вам также понадобится материал с инструкциями по очистке и мелкому ремонту кирпичных печей :.

    Видео: Компактная кирпичная печь оригинальной конструкции

    Печь из кирпича способна создать в комнате теплую атмосферу, станет изюминкой интерьера и местом сбора друзей и знакомых.Собрать агрегат могут не только опытные мастера, но и новички. Конечно, нужно быть максимально щепетильным и внимательным. И тогда обогреватель окупится не только уютным теплом и комфортом, но и безопасной эксплуатацией на долгие годы эксплуатации.

    Благодаря разносторонним увлечениям я пишу на разные темы, но больше всего мне нравятся инженерия, технологии и строительство. Возможно, потому, что я знаю много нюансов в этих областях не только теоретически, в результате обучения в техническом вузе и аспирантуре, но и с практической стороны, так как все стараюсь делать своими руками.

    1.
    2.
    3.
    4.
    5.

    Долгое время строительство печи для дома доверяли печникам, обладающим соответствующими навыками и желанием повышать свою квалификацию. Качественную кладку отопительной конструкции можно считать определенным видом искусства, хотя постройка печи своими руками тоже возможна.

    В то же время следует отметить, что построить печи своими руками сейчас вполне возможно. Но для этого следует внимательно изучить рекомендации профессионалов.Вам нужно будет выбрать дизайн отопительного агрегата и качественные материалы. Домашний умелец, построивший печь своими руками, сможет долгие годы любоваться своим творением.

    Строительство печи своими руками начинается с выбора ее конструктивного решения. Не все кирпичные отопительные агрегаты одинаковы - они различаются по параметрам и функциональным возможностям.

    По классификации различают кирпичные печи следующих типов:
    • отопительные сооружения;
    • отопление и приготовление пищи;
    • спец. Единиц.
    К последним приборам относятся, например, банные печи (см. Статью: ""). Можно построить комбинированный тепловой агрегат, например, каминную печь. Для длительного сохранения тепла оборудован кирпичный вариант мангалов. В холодную погоду их нагревают в течение часа утром или вечером.

    Выбор отопительной конструкции

    При выборе типа печи владельцы частных домов и дач в первую очередь учитывают собственные материальные возможности. Конечно, кладка отопительной конструкции из кирпича обойдется намного дороже, чем сборка металлического устройства.Однако, несмотря на разницу в цене, большинство домовладельцев предпочитают печи из кирпича.

    Конструкция печи своими руками: важные нюансы

    Прежде всего, прежде чем строить печь в доме, нужно сделать под нее основание. Для кирпичной отопительной конструкции делается монолитный фундамент. Для этого используется любой бетон, но его марка не может быть ниже 300. Необходимо соблюдать необходимую глубину кладки, которая должна быть ниже уровня промерзания грунта.

    Кладка печей производится из полнотелого кирпича на глиняном растворе.Для топки потребуется шамотный кирпич. Необходимо соблюдать толщину шва. Он не должен превышать 5 миллиметров, но лучше, если он будет всего 3 миллиметра. Сделать себе раствор несложно. Для него берут кварцевый песок и смешивают его с глиной в соотношении 4: 1. Также вам понадобится сито с ячейками до 5 миллиметров. Перед приготовлением смеси песок просеивают.

    Технология кладки шамотного кирпича аналогична той, что наблюдается при использовании обычного кирпича.Для этого потребуется шамотная глина. Если строим печь своими руками, возникает много вопросов по установке дверей, печей, задвижек и других металлических элементов ... При их обустройстве необходимо соблюдать параметры компенсаторов - их должно быть не менее 5 миллиметры.

    Все используемые фитинги должны быть надежно закреплены. Заглушка над кровлей (дымоход) возводится на обычном песчано-цементном растворе.

    Разнообразные печные аксессуары продаются в специализированных торговых центрах и на строительных рынках.Он может иногда отличаться по стоимости в зависимости от того, кто его произвел. Иностранные товары дороже отечественных, но имеют более привлекательный внешний вид. В наше время чаще всего устанавливают дверь с термостойким стеклом.

    Характеристики печи

    Традиционная конструкция классической кирпичной печи обеспечивает самый быстрый нагрев в зоне готовки, при этом стены нагреваются медленнее (читайте также: «») Многие потребители не удовлетворены этой особенностью. Для решения этой проблемы предусмотрена система дожигания.В итоге нет смысла полностью загружать духовку для готовки, а можно обойтись только вторичной топкой.
    В этой ситуации форсунка, подающая воздух для сжигания топлива, выполняет функцию нагнетателя. В этом случае отвод продуктов сгорания осуществляется регулировкой заслонки. Дымоход оборудуют при помощи железной или асбоцементной трубы.

    Дымоход снабжен теплоизоляционными элементами только при прохождении внутри помещения. Снаружи он утеплен базальтовой ватой, а сверху покрыт фольгой, чтобы на внутренних поверхностях не выпадал конденсат.Место стыка кирпича дымохода с металлической трубой вытяжки проштамповывается асбестовым шнуром.

    При возведении конструкции отопительного кирпича в загородном доме не всегда целесообразно оборудовать щит колодцами и каналами, как это следует делать при постройке голландской печи (подробнее: «»). Для обеспечения хорошего сцепления высота трубы должна быть не менее 3 метров. Летом для работы топки будет достаточно боковой топки. Приступая к варке, нужно загрузить около трех килограммов топлива - торфяных брикетов или поленьев.Читайте также: "".

    Советы печников, как правильно построить печь

    1. Хорошим решением для увеличения площади теплопередачи станет установка стальной трубы, к которой привариваются металлические радиаторы. Для этого также можно использовать любые изделия из железа.
    2. Для постройки печи нужно использовать полнотелый керамический кирпич. При сборке топки следует использовать изделия Dinas, устойчивые к высоким рабочим температурам. Дело в том, что отдает тепло хуже красного печного кирпича - дольше нагревается при более высокой стоимости - почти в 2 раза (читайте также: «»).
    3. Перед тем, как построить печь в доме, кирпич необходимо поместить в воду примерно на 4 часа. При кладке кирпичи следует укладывать максимально аккуратно, разравнивая киянкой. Если они уже уложены, их нельзя перемещать. Плиты обычно распределяют раствор руками, не используя шпатель. При необходимости для резки кирпичей используйте молоток каменщика, а также потребуется болгарка.

    Материалы и инструменты

    Для строительства печи потребуются следующие материалы и инструменты:
    • кирпичей;
    • красная глина и кварцевый песок;
    • цемент;
    • принадлежностей для духовки;
    • уголок, отвес, уровень;
    • болгарский;
    • мастер ОК;
    • спецодежды.
    Было бы разумно, если бы перед тем, как приступить к постройке печи, домашний мастер проконсультируется с профессионалами, чтобы воспользоваться их советами.

    Несколько советов по постройке печи своими руками на видео:

    Складывание духовки своими руками для новичка может оказаться непосильной задачей в наш век развитой промышленности и высоких технологий. Стоимость строительных работ, особенно если они требуют особых знаний и навыков, высока.

    Понятно, что многие разработчики пытаются обойтись собственными силами ... Там, где не хватает собственной квалификации, помогают советы друзей или специализированные справочные издания.

    Обратной стороной такого подхода является то, что не все востребованные профессии встречаются очень часто. Часто бывает сложно найти специалиста в конкретной области. Увы, некоторых видов работ уже настолько мало, что они перешли в разряд искусства или к этому стремятся.

    Поэтому они обрастают некоторыми мифами и неточностями, отсеять которые непрофессионалу крайне сложно. Печное дело перестало играть важную роль, поэтому многие его нюансы, совсем недавно понятые каждому обывателю, ускользают из поля зрения современного человека - не хватает повседневной практики.

    Общий рисунок

    Чертежи печи можно найти в изобилии в Интернете или на страницах монографий, посвященных этому случаю. Не в этом трудность. Гораздо сложнее выбрать лучший проект, который наилучшим образом соответствует конкретным условиям, требованиям и ожиданиям разработчика.

    А наблюдение за тонкостями технологии может оказаться непосильной задачей для новичка - как и во многих традиционных ремеслах, опыт играет важную роль в печном деле. Слишком многое в технологической цепочке связано с какими-то тактильными ощущениями, интуицией. Дистанционно обучить этим нюансам практически невозможно - слишком многое передается только при личном контакте мастера и ученика.

    К счастью, нагрузка на печи уже не такая, как раньше, когда они были основным способом отопления дома в холодное время года. Теперь эти конструкции играют роль забавы или дополнительного, резервного обогревателя. Следовательно, прежняя тщательность их установки уже не так востребована.

    Печь, не так часто и не с такой интенсивностью, не требует тщательного соблюдения технологических тонкостей при укладке. Хотя, конечно, к этому нужно стремиться.

    Печи больше не устанавливают в городах - инженеры давно придумывают лучшие и более дешевые способы обогрева дома. Но за городом, на даче, простая по конструкции и неприхотливая в обслуживании печь все же может быть востребована.

    Выбор конструкции

    Прежде чем окончательно остановиться на каком-либо дизайне, необходимо четко локализовать круг задач, стоящих перед будущей печной системой. Что от него ожидается, как часто и с какой целью планируется его использовать. А потом сделайте выбор.

    Традиционно все духовки делятся на два основных класса в зависимости от их функциональности. Конструкция может быть:

    • отопление;
    • Отопление и приготовление пищи.

    Отличие видно из названия каждого класса.Отопительные печи узкоспециализированы и могут только обогревать. Правда, в их конструкции все подчинено тому, чтобы они выполняли свою задачу максимально качественно.

    Конструкция нагрева и приготовления пищи уже универсальна. На нем еще можно готовить еду. Неважно, что именно добавляется к возможности обогрева жилища: печь, хлебная камера, плита, коптильня. Важно то, что печь стала двойного назначения.

    В дачном секторе наибольшей популярностью пользуются отопительные и варочные печи, так как она проста и практична - как правило, это единственная печь в доме, а потому универсальность ей не помешает.

    Также возросла популярность дачных участков, если не создать, то возродить редкий по сей день класс печей, предназначенных только для приготовления пищи. Сейчас их объединяет очень расплывчатое и широко трактованное название «барбекю».

    Хотя правильнее было бы отнести их к группе печных комплексов, так как они могут включать не только примитивный мангал, но и дополнительный набор услуг, ограниченный только желаниями и возможностями хозяина. И их не счесть ни с одним корпусом печи - это действительно комплекс, созданный из своеобразного набора печных модулей.

    Соответственно дачная печь с равным успехом может стоять на улице (садовая печь-мангал) или быть предназначена исключительно для дома, поэтому универсальных пошаговых инструкций просто не существует - бытовые и уличные разновидности печей бывают. лишь частично родственные, но конструктивно это совершенно разные виды ... Поэтому технология их кладки немного отличается - один из них требует повышенной влагостойкости, для чего в кладочный раствор добавляется цемент, что немного снижает огнестойкость массива .

    О домашних печах

    Не просто печь в доме ставят. Это инструмент. И главное требование к нему такое: восполнить теплопотери дома. Соответственно, размер топки должен соответствовать отапливаемому ею жилому объему.

    Теоретически, надеясь, что дача будет эксплуатироваться только в теплое время года и совсем немного в межсезонье (поздняя весна-начало осени), можно немного урезать необходимый показатель и сложить печку меньше, чем нужно. согласно теоретическим расчетам.Но практика показывает, что в 99% таких случаев есть соблазн хотя бы раз в год побывать в доме на природе. В результате попытки прогреть слишком большую площадь небольшая печь трескается - ее мощность изначально недостаточна.

    И почти всегда небольшая печь эксплуатируется с постоянной перегрузкой - часто такое нагнетание происходит непроизвольно, неосознанно. Они просто пытаются создать комфортные условия проживания хотя бы на время. Так что результат вполне закономерен: кладка трескается и быстро разрушается.

    Дело не в порочности выбранной конструкции или нарушениях в технологии строительства. Причина в несоответствии габаритов печи поставленным перед ней задачам.

    В деревнях сегодня можно встретить много разных печей, в том числе устаревших, архаичных конструкций. И важно понимать, что возраст схемы не всегда говорит о ее качестве. К сожалению, многие старые печные фантазии по ряду параметров не подходят для повторения в современных реалиях.

    Например, некогда популярная голландская женщина когда-то (в 17 веке) была поистине революционным понятием. С тех пор прошло очень много времени, и эта схема сегодня очень неудобна с точки зрения безопасности и удобства использования. Большая длина и общее количество последовательных дымовых потоков приводят к интенсивному осаждению сажи и появлению трещин в топочной массе - слишком велика разница (градиент) нагрева разных частей тела конструкции.

    Традиционная русская печь тоже не всегда соответствует условиям загородного дома - в первую очередь потому, что занимает слишком много места.К тому же корпус такой конструкции, даже если он усовершенствованный, слишком массивен. В результате большая тепловая инерция.

    То есть печь придется долго топить, чтобы прогреть. Хотя остывать придется долго. Но это может быть приятно и необходимо при постоянном проживании, а при нерегулярных посещениях только мешает и раздражает.

    Наверное, оптимальным выбором дачника станет так называемая шведка - простая универсальная кирпичная печь с топкой на одну-две конфорки, ограниченной варочной камерой и с духовкой, работающей от одной с топкой-топкой. Конструктивно швед представляет собой немного видоизмененный стандартный кухонный центр с теплозащитным экраном.

    От основной идеи шведа отличает варочная камера - ниша над плитой. Соответственно, над варочной камерой образуется некий объем (так называется ниша, в которую заключена плита), который тоже можно как-то использовать. Иногда в печах есть сушилка, но практичнее включить этот массив в активный блок, участвующий в теплообмене.

    Именно о такой схеме и пойдет речь ниже.Тем более, что оформить заказ не так уж и сложно и вполне понятно новичку.

    Уличная печь - дикий дом

    Садовая печь только условно имеет статус уличной печи. На самом деле открытый монтаж кирпичной печи приводит к ее быстрому выходу из строя - любая промерзшая зимой влага в кладке (даже капилляре) вызовет разрывы. Поэтому мангал размещают в беседках или под отдельным навесом для защиты от дождя.

    В основе любого садового печного комплекса всегда находится кухонная плита в том или ином виде. Это может быть слепой повтор (за исключением кладочного раствора - в него был добавлен цемент) типового кухонного очага, но чаще (для удобства исполнения и экономии материала) необходимость обогрева помещения просто игнорируется и все элементы, несущие только теплоаккумулирующую нагрузку, удаляются из конструкции. В сухом остатке только чистый функционал: какой-то кухонный элемент для термообработки продуктов и коптильня (правда, иногда ему дарят, правда крайне редко).

    Обычно избегают универсальности отдельного элемента печного комплекса. Только в том случае, если это обещает преимущество планировочного плана - больше услуг на меньшей площади. Если нужно добавить функционал, то стандартно прилагается новый блок с такой услугой. Единственное исключение, наверное, - русская печь, входящая в состав такого комплекса. Но сам он универсален уже с самого начала.

    Еще момент. Как бы ни планировалось заранее, но в жизни решение приготовить то или иное блюдо на комплексной плите практически всегда спонтанно. Поэтому стоит учесть, что запуск печи занимает минимум времени и не требует каких-либо предварительных сложных манипуляций. Это камень в саду тех линковщиков, которые стараются соединить в русской печи все достижения кулинарной мысли.

    Очень удобная в теории и крайне неудобная в жизни - изобретенная кем-то вариация, по рекомендациям которой в заниженную шестерку встраивается чугунная печь с конфорками, а на все это присаживается сварной ящик для барбекю.Причем, перед тем, как использовать плиту или топочный тигель, надо вытаскивать совсем нелегкую железную жаровню и каждый раз искать для нее место. Намного проще, когда для таких задач есть отдельный специализированный модуль.

    Материалы и другие общие моменты

    Во-первых, давайте поговорим о духовках как о типичном явлении, без подробностей. Пункты, на которые следует обратить внимание, независимо от планировки, размера и расположения:

    • фундамент. Лучше, когда печь в доме будет своя, не зависящая от фундамента дома. Но закладывают на ту же глубину, что и фундамент стен. Хотя вариант с обычным ростверком и накладкой тоже вполне приемлем. Для мангала лучше, если беседка и печь будут основаны на общей печи. Требуется гидроизоляция в два слоя. Первый находится на уровне грунта, второй - на уровне последнего этажа или немного ниже;

    • раствор из красной глины и карьерного песка. Жирность нормальная - соотношение подбирается опытным путем.Для укладки шамотного кирпича, строительный раствор используется - это готовая смесь шамота (наземные осколки обожженной керамики) и огнеупорная глина. В затирку для шашлыка стоит добавить цемент - примерно один мастерок на ведро кладочного раствора;

    • кирпич. Нанесите полнотелое красное керамическое литье из влажного пластика. Марка не ниже М150. Лучше высший класс морозостойкости - не менее 50. В критических местах (топка и первый дымоход) керамический кирпич лучше заменить шамотным.Любая кладка печи выполняется исключительно по замоченному красному кирпичу. Шамот только промывают от пыли;
    • допустимая толщина кладки сустава 1-5 мм для керамического красного и 1-3 мм для шамотного огнеупора. Шамотный и керамический кирпич нельзя связывать в массив;

    • импортное чугунное литье с мелким зерном, вы можете сразу поставить на место. Отечественное литье с крупным зерном (имеется в виду, что отливка перешла в глиняную форму, а не в металлическую кокильную форму) лучше (по желанию) перед установкой отжигать для устранения внутренних напряжений - нагреть примерно до 250 градусов и оставить остывать, не форсируя процесс;
    • сразу после закладки духовки не допускается - конструкция должна быть полностью просушена.Лучше, если это произойдет естественным путем. Другое дело, что не всегда бывает такая роскошь - не у всех есть возможность ждать полтора-два месяца, пока массив полностью освободится от влаги. Поэтому часто используют искусственную сушку, для которой топят печь ежедневно небольшими порциями абсолютно сухого топлива - буквально кучей стружек. В топке есть изба - это даст высокое, но не горячее пламя.

    Шведская печь

    Шведов много.В арсенале каждого печника есть хотя бы одна вариация такой печи. Отличия большинства из них заключаются в мелких несущественных деталях, но каждый автор склонен приписывать собственному видению вопроса много оригинальности и новаторства.

    На самом деле все не так. Все почти так же. Поэтому споры о том, что именно так было бы правильно расположить дымоходы, а любое вмешательство в их взаимное расположение сродни осквернению святынь, в корне ошибочны.Швед - печь, позволяющая свободно подходить к планировке без потери эффективности.

    В первых рядах шведы выносят зольник, канал под духовку и проход, соединяющий опускной и подъемный каналы. Ставят чистящие дверцы и один вентилятор.

    Углы кирпича, выступающие во внутренние каналы, лучше скосить, чтобы сопротивление газам было минимальным и было меньше завихрений.

    Духовка размещается на один ряд ниже пода. Шкаф духовки изготавливается самостоятельно - промышленность нужных размеров не выпускает.

    Топка обязательно облицовывается кладкой по краю или продольным половинкам кирпича. Это поможет уравновесить нагрев массива.

    Перегородка между топкой и духовкой находится на ряд ниже печи - через этот град газы из топки уходят под плиту над духовкой, а затем обходят ее, а уже под духовку направляются в вертикальная система дымоудаления.

    При укладке боковых стенок камеры над плитой следите за тем, чтобы они не защемляли плиту варочной панели - в противном случае расширяющийся металл либо лопнет, либо разорвет кирпичную кладку.

    Ниша над плитой закрыта стальными уголками. Стоит сказать, что иногда в него ставят двери. Это очень удобно, так как это не только позволяет изолировать камеру от кухонного пространства, но и создает своеобразную духовку, только большую.Хотя такой шаг возможен, он все же не требуется.

    Газы в камере над плитой вынуждены проходить через разделители перед входом в трубу, которые также работают как подпорки, поддерживающие потолок. В то же время они увеличивают теплоемкость печи.

    Печь покрыта трехрядной кладкой - это стандартная безопасная толщина перекрытия для бытовых печей.

    Духовой шкаф можно немного подогнать под параметры помещения, в котором он установлен.Просто добавьте или удалите ряды того же типа выше или ниже плиты.

    В подтверждение тезиса о существовании большого количества шведов демонстрируют видео, где схема в основном такая же, но реализована немного иначе.

    Простая садовая печь для барбекю

    И есть смысл рассмотреть эту конструкцию подробно, пошагово, с пояснением основных моментов схемы.

    Материалы:

    • уголок 32 : 1,7 м для фаянса - 1 шт., 1 м для перекрытия мангала - 4 шт., 1,25 м для перекрытия столешницы - 4 шт .;
    • печной кирпич - 1300 шт .;
    • нагнетатель полудверной 130х140 мм - 1 шт .;
    • дверца топки 240х280 мм - 1 шт .;
    • плита чугунная под казан одноконфорочная 705х530 мм или 600х600 мм - 1 шт.

    Дополнительно:

    • асбестовый или базальтовый шнур (можно использовать каолиновую вату) для крепления дверцы топки;
    • вязальная проволока;
    • глина;
    • цемент;
    • песок;
    • лист асбеста (один лист) или каолиновая вата - для установки плиты под казан;
    • мангал металлический.

    Среди владельцев дачных участков в последнее время стали популярны садовые мангалы. Большинство людей довольны имеющимися в продаже металлическими вариантами этих уличных печей. Так проще, не требуется специального навеса для защиты конструкции от непогоды, а на участке требуется выделять меньше места.

    Между тем, многим нравится что-то более стационарное и монументальное. Речь идет о кирпичной печи для барбекю.

    Само понятие «барбекю» многозначно.Это и блюдо, приготовленное на углях (наш обычный шашлык, собственно, и есть разновидность этого блюда), и сам кулинарный процесс, и специально приспособленная под определенный метод кулинарной обработки духовка.

    Чаще всего так называют уличный печной комплекс в саду, оборудованный мангалом, что не мешает устанавливать его на больших кухнях в коттеджах (или на веранде). Более того, по сегодняшним меркам от печи не всегда требуется функция обогрева - уличный мангал, как инструмент, весьма утилитарный и более «заточен» именно для приготовления пищи.

    Это не мешает оснащать конструкцию какими-либо дополнительными опциями. Мангал может быть укомплектован русскими духовками или «Помпейскими» для пиццы, духовками с духовками или коптильнями - всем, вплоть до раковин и шкафов для посуды. Это зависит от достатка, необузданной фантазии и наличия свободного места.

    Самым распространенным набором можно считать мангал, разделочный стол и печь для казана. Рассмотрим эту конфигурацию в самом простом варианте для самостоятельного исполнения.Добавим только дрова - нишу для дров под мангал.

    Расположение печи и фундамент

    Вся система имеет вес более пяти тонн, поэтому важно понимать, что требуется соответствующий фундамент. Конечно, это массивность в какой-то степени компенсируется большой опорной поверхностью. И все же фундамент должен быть прочным.

    Важно защитить кладку от дождя и других неприятностей, особенно от намокания осенью и замерзания зимой.Так что, как ни крути, но в нашем климате мангалы лучше прятать в беседке. Степень закрытия последнего остается на усмотрение владельца. Главное, чтобы крыша была.

    Это ограничение по расположению имеет свои преимущества - в качестве фундамента можно использовать общую с беседкой плиту. Главное, при заливке на место будущей топки предусмотреть усиленную арматуру по сравнению с остальным полом беседки.

    Если возле беседки нет бетонного пола, как такового, то можно отлить отдельный участок на песчаной подушке или использовать вариант с винтовыми сваями... Важно запомнить пожелание: либо плита и беседка не играют, либо делают это вместе, синхронно. Одним словом, как это бывает на плитном фундаменте.

    Состав и приготовление раствора

    Принято заложить печи на глинистом раствор с более слабым из песка (для красной глины) или шамота (земля шарда для огнеупорной глины). Но барбекю может быть затруднено из-за расположения на улице.

    Раствор на основе цемента больше подходит для улицы.Обратной стороной является то, что он плохо переносит огонь. Выход в компромиссе: добавить в печь глиняно-песчаный состав цемент, примерно шпателем на ведро раствора. Но над крышей все равно труба прокладывается по цементно-песчаной основе.

    Песок добывается в карьере. Река или море не подходят - зерна у него округлые, что плохо сказывается на прочности раствора. Песок необходимо высевать через сетку с ячейкой до 3 мм.

    Глина принимается обыкновенной красной. Его предварительно замачивают, пока не разойдутся мелкие комочки.Затем их фильтруют через сито с размером ячеек около 2 мм, чтобы удалить камни и мусор.

    Далее определяется жирность глины и потребность в песке - пропорции, необходимые для получения нормального раствора. Обычно это соотношение составляет от 1: 1 до 1: 6 (глина: песок). Все зависит от жирности глины, которая, в свою очередь, зависит от геологии месторождения. Проще говоря, в каждом месте своя жирность.

    Слишком жирный раствор трескается из-за сильной усадки.Тощий (суглинок) плохо держится и рассыпается по швам.

    Есть много методов определения жирности, но можно порекомендовать этот тактильный: мы делаем несколько проб в разном соотношении и протираем все между пальцами (большой и указательный). Выигрывает лот, где будут ощущаться твердые зерна, но не исчезнет ощущение жирности, жирности.

    Если вы встретите маслянистые участки без крупинок абразива, то стоит добавить пластификатор.Если крупинки под пальцами плохо скользят, добавьте глиняное тесто.

    Окончательная проверка качества: бросить комок раствора кулаком на лист железа (штык лопаты, боковину ведра и что-то в этом роде). У вас должна получиться лепешка толщиной 3-5 мм, а также оптимальный шов кладки для духовки. Просушите корж в тени от двадцати минут до часа.

    Потом пытаемся оторвать лист железа. Отслаивается как блин со сковороды - песок нужен. Крошится, как сухая земля с обуви - добавьте глину.Отрывается с трудом и не имеет трещин - угадал с пропорцией.

    Раствор можно приготовить заранее в большой емкости и накрыть на перерыв, чтобы уменьшить испарение воды. Но цемент в него добавляют прямо в ведро незадолго до укладки: шпателем на ведро, то есть горсть десяти литров раствора.

    Для огнеупорного кирпича (если есть один в структуре), вы должны принять огнеупорный кладочный раствор. С ним проще - в хозяйственных магазинах он продается в сухом виде.В него добавляется столько же цемента.

    Особенности покупки кирпича

    Проще всего купить огнеупорный (шамотный) кирпич. Это везде примерно одинаково. Труднее с красной керамикой.

    Брать только полнотелые (без ямочек и пустот) и только пластиковый молдинг. Эту характеристику узнавайте конкретно у продавца. И держитесь подальше от сухого прессованного сорта.

    Далее обратите внимание на геометрию и целостность. Ни трещин, ни деформаций.При постукивании такой кирпич издает ровный звучный звук, без примеси хрипоты и глухих тонов. Его марка обычно M150 и выше.

    И особо обращаем внимание на такую ​​строчку в спецификации, как «морозостойкость». Хороший кирпич выдерживает не менее 50 циклов зима-лето. Чем больше, тем лучше.

    Клинкер, например, держит 100 и больше, но он «кусается» по цене. Итак, если особо свободного бюджета нет, то берем не менее 50 циклов. Но из такого кирпича можно сложить весь массив мангала.

    В крайнем случае вместо красного в критических местах применяем шамотный кирпич. Но и это, надо отметить, стоит недешево. И еще не любит влажность - со временем крошится, как старая пена.

    Как уже было сказано, перед кладкой красного кирпича надо его замочить - погружаем в воду и держим до тех пор, пока не исчезнут пузырьки воздуха. Это три или пять минут. Затем вынимаем и даем стечь лишней воде. Это около минуты. И только потом выполняем из него кладку.Шаг замачивания обязателен, иначе кладка будет хрупкой.

    Шампанское требует меньших подготовительных усилий. Они просто смывают пыль.

    Если в кладке массива используются два вида кирпича (шамотный и красный), то перевязки между ними не производятся. А шамотный массив, скрытый внутри красного, делают ниже на 3-4 сантиметра. Это происходит потому, что при нагревании у этих видов строительного камня коэффициент расширения разный.

    Все двери крепятся скрученной вязальной проволокой или приклепанными металлическими пластинами - скобами.Каркас дверцы топки предварительно обматывают базальтовым или асбестовым шнуром, пропитанным глиняным раствором. Можно использовать каолиновую шерсть. Это делают для того, чтобы компенсировать тот же КТР при нагреве - линейное расширение металла в несколько раз выше, чем у любого вида кирпича.

    Этапы кладки

    Приступаем к кладке. Швы делаем не толще 5 мм (на шамоте - 3 мм). Проверяем вертикальность и горизонтальность каждого ряда. Не допускаем пустот в растворе.

    Ставим раствор на грядку с запасом. Выдавливаем излишки - по мокрому кирпичу это не очень сложно - и срезаем. Не торопимся, чтобы кладка не плыла.

    Данный заказ является не окончательной версией, а одной из них. Главное для новичка - понять логику организации пустот внутри топки.

    Заказ представлен в двух ракурсах. На первом фото расположение кирпичей только в один ряд. Второй рисунок показывает общую картину.

    Никаких внутренних разрезов и прочих дополнительных изысков - практика показывает, что новички только запутаются в такой подаче материала. Но, проследив все пласты порядка, можно легко понять конструкцию печи. К счастью, это не так уж и сложно.

    Обязательно устраивают гидроизоляцию под печью, даже если она предусмотрена на фундаменте.

    1 ряд

    Все просто. Это основа духовки. Своеобразная маркировка пятки контакта.

    Длину стола можно уменьшить. Это зависит от желания и аппетита. Также можно уменьшить ширину мангала, но не больше кирпича, иначе пользоваться им будет неудобно. Уменьшать глубину пространства для мангала не стоит - нужно оставить место для манипуляций с шампурами.

    2 ряда

    Не нужно строить площадку для барбекю - просто поставьте ее на фундаментную плиту. Но с небольшой площадкой под весь комплекс удобнее.Со второго ряда на сайте намечаем основные функциональные элементы конструкции - ее узлы.

    Ставим дверцу зольника на проволочно-глиняный раствор, без компенсирующего шнура - не нагревается.

    3 ряда

    Намечаем ход по газам печки.

    4 ряда

    5 рядов

    Устанавливаем решетку свободно, ничего не фиксируя.Выбираем для него гнездо в кирпиче, с зазором около 5 мм с каждой стороны. Мы ничем не восполняем зазор, в случае теплового расширения.

    6 рядов

    Подкладка (дополнительная внутренняя обшивка) топки неровная. Объясняется это тем, что большинство мангалов крепятся к стене. Можно увеличить облицовку задней стенки, но тогда плита переместится слишком далеко - станет неудобно.

    Облицовку задней стены можно выполнить кладкой.Но лучше облицовку пополам - кирпичи рыхлой вдоль.

    Футеровка может быть только шамотным кирпичом. Ставим топочные дверцы, как уже упоминалось выше, с огнеупорной обмоткой вокруг рамы.

    7 рядов

    Продолжаем кладку. Особенно осторожно впускаем консоль правой стены - на нее будет опираться столешница разделочного стола.

    8 рядов

    Ниша лесоруба перекрыта 32 углами.Из него сделаны полочки, сиденье для кирпичей. Если есть желание уменьшить заметность этого силового элемента, то угол смещается внутрь к внешнему краю, а в кирпиче делается надрез, в который угол утоплен.

    9 рядов

    Сделайте небольшую сутулость под грилем. Удобнее пользоваться мангалом. Когда вы подходите к нише для барбекю, носки ног не упираются в стену.

    10 рядов

    Немного увеличьте перекрытие барбекю.Перекрытие дверцы топки также производится путем пропуска боковых стенок. Если не получится - клиновой перемычкой, то есть аркой, но идущей по такой широкой дуге, что прогиб незаметен.

    По углам перекрывайте столешницу стола для резки внахлест.

    11 рядов

    Делают нишу для мангала. Это не должно доходить до боковых стенок. Нужен запас два-три сантиметра - на расширение. Также решетка не должна занимать по глубине всю нишу - нужно не менее 5 см, чтобы шампуры не упирались в заднюю стенку.

    Теперь вы можете сделать сам ящик для барбекю. Фактически это металлический ящик (толщина стенок около 3-5 мм), в который кладут угли. Высота около 15 см. Меньшая высота придаст сухости шашлыку, большая - копченому мясу.

    По периметру коробки неплохо было бы положить дополнительную полосу металла чуть большей толщины. Он не даст стенам коробиться при нагревании.

    На высоте 5 см от дна в стенках ящика по всему периметру через каждые 5–6 см проделываются отверстия диаметром 15 мм (плюс-минус) через каждые 5–6 см - для попадания воздуха в зону горения.

    В общем, есть конструкции с какими-то сложными нишами, оборудованные системой нагнетания воздуха. Но только они сложны в исполнении и неудобны в эксплуатации. Вариант с вставным мангалом из листового металла, как ни крути, самый практичный.

    Немного о поверхности столешницы. Можно оставить так или положить износостойкую керамическую плитку, например, керамогранит. Подойдет любой вариант.

    12 рядов

    Установить печь.В идеале 704х530, но можно и 600х600. После этого могут потребоваться изменения, но они будут минимальными.

    Уголок из фаянса обязателен. Так называется уголок, предохраняющий край кладки от разрушения. Лежит свободно, но края его уходят в кладку и прижимаются.

    Плита укладывается на слой глиняного раствора с добавлением пропитанного листового асбеста. Под него можно вырезать выемку. Но опять же правило бесплатного монтажа: примерно по сантиметру с каждой стороны для разницы в расширении.Нет фиксации.

    Асбест рвут и бросают в воду. Там он быстро размокает, превращаясь в кашицу. Это то, что добавлено в раствор.

    Второй вариант. Кладку под плитой смазывают тонким раствором, на который кладут полоску каолиновой ваты толщиной около 5 мм, и плита уже набрасывается на эту подушку.

    Важный момент: финская плита (отличается технологией литья в кокиль) может быть установлена ​​сразу.Домашнюю печь (ее вливают в землю - это видно по крупному зерну в конструкции) лучше отжечь на костре, чтобы снять внутреннее напряжение. Иначе просто есть шанс, что он неожиданно лопнет. Они просто нагревают плиту на огне (или, если возможно, в термической духовке) и оставляют охлаждаться, никак не форсируя охлаждение.

    Вы можете установить пластину немного меньшего размера, но вам придется заранее переделать для нее сиденье.

    13 рядов

    Стена за плитой не загибается вбок - кладка защищена фаянсом.У разделочного стола задняя стенка откидывается и удерживает крайние кирпичи. Затем он постепенно затухает.

    14 рядов

    15 рядов

    16 рядов

    0003

    0003 170003

    170003 Изготовлена ​​небольшая консоль для поддержки перекрытия ниши барбекю.

    19 рядов

    20 рядов

    Можно перекрыть аркой или прямой перемычкой.Нишу можно сделать чуть ниже заказанной. Главный критерий: подходя к нише мангала, нужно видеть дальний край мангала - это пригодится при эксплуатации.

    Печное отопление домов во многих регионах нашей страны является основным. Часто устанавливают толстостенные печи, у которых в северных регионах повышенная теплоотдача; зимой топят один раз в сутки. Они способны обеспечить теплом несколько комнат.Их также используют для приготовления пищи.

    Устанавливать в доме несколько отопительных котлов невыгодно, т.к. увеличится расход топлива и интенсивность загрязнения дома. Для южных регионов оптимальным вариантом будет небольшая печка; при необходимости его подогревают пару раз в день. Вы можете заказать это здание, но также можете построить его самостоятельно.

    Выберите дизайн

    Перед тем, как выбрать конструкцию котла (а их много), необходимо предварительно определиться с его расположением в доме.Оптимальный вариант размещения - это тот случай, когда топка обращена в коридор, а поверхности ориентированы в сторону комнат. При этом зеркало духовки не должно закрываться мебелью, перегородками и т. Д. Его теплоотдача при закрытых стенках снижается примерно на 1/3.

    Теплопередача примерно пропорциональна площади поверхности всей конструкции печи. Выбирая место, пользователь должен подобрать печь, подходящую для дома, и установить ее так, чтобы ее самая большая сторона была обращена к самой большой комнате.

    Например, если вам нужно отапливать две большие смежные комнаты, то лучше построить печь с узкой задней стороной, выведенной в сторону коридора, и широкими боковыми зеркалами.

    При строительстве своими руками фундамент под сооружение должен иметь такую ​​же площадь, что и кладка. При ее устройстве на мягких грунтах под топку устанавливают специальные железобетонные пояса толщиной 100-150 мм или армированные швы толщиной 30-50 мм.

    Выбор фундамента производится при кладке: нужно составить план, в котором определяется, какое будет основание печи. После устройства фундамента под дом можно приступать к изготовлению цоколя для размещения отопительной печи.


    В этом случае необходимо придерживаться таких простых правил. Возводится под печь отдельно от основного фундамента дома. В яму укладывают битый щебень и кирпичи слоями толщиной 15-20 см.Каждый слой утрамбовывается и заливается цементным раствором. Также выкладывается последний слой. После этого укладываются два слоя кирпича, как при оформлении стен на цементном растворе.

    Гидроизоляция оснащается пергамином, рубероидом или рубероидом, а также несколькими слоями кирпича, устанавливаемыми на глиняный раствор. Верх дна печи должен превышать уровень пола на 1-2 см. На такое основание ставится котел.

    Выбор конструкции печи

    Построить любую печь может практически каждый хозяин.Но при этом необходимо соблюдать основные рекомендации по обустройству. Предлагаем вам ознакомиться с ними, изучив следующую информацию.

    Выбор кирпича

    При строительстве своими руками одна из первоочередных задач - выбор кирпича. Кирпич должен быть красным и хорошо пропеченным. Хорошо обожженный означает, что он был обработан при определенной температуре. Это можно определить по следующим критериям.


    Обожженный кирпич покрыт темным налетом и стекловидной пленкой.Несгоревший кирпич бледно-розовый, при постукивании и падении издается глухой звук. При падении на твердую поверхность он разбивается на мелкие кусочки. Кирпич, называемый нормально обожженным, также раскалывается при падении, но на большие куски. При нажатии издает металлический звук. Этот кирпич должен легко колоться при обработке.

    Для печных топок красный кирпич "слабоват". Первый дымоход и топка являются составными частями отопительной печи, где температура наиболее высока, поэтому требуют кладки огнеупорных огнеупорных кирпичей.При этом кирпич выбирают в зависимости от топлива, которое в основном будет обогревать жилище. Если в нем горит торф, нужны Боровичи, дрова - белая гжель, уголь - шамотный кирпич.

    Приготовление раствора

    Следующим этапом является процесс приготовления раствора для кирпичной нагревательной печи. Качественный раствор гарантирует долговечность кладки. Делают его из глины и просеянного песка. В корыто кладут глину и заливают водой. Через 3 дня необходимо раствор процедить.


    Когда раствор будет готов, необходимо заранее подготовить инструмент. Для проведения строительных работ нам потребуется:

    • мастер ОК;
    • молоток;
    • пика;
    • уровень;
    • уголок;
    • губчатая щетка для затирки швов.

    Работу можно упростить, установив вертикальные стойки по периметру печи. Обустроив столь простую конструкцию, вам не нужно будет проверять кладку по горизонтали и вертикали.

    Необходимо знать, что кладка отопительной печи осуществляется только в теплую погоду, оптимальным вариантом будет, если температура не опускается ниже 15 ° С.

    При кладке, независимо от выбранной конструкции рядовой кладки, старайтесь иметь толщину шва примерно 3-4 мм, можно меньше, но не больше. Для фундамента и труб подойдут швы и толще - до 1 см. Важно, чтобы между швами не было полостей.

    Не покрывать глиной топку и топливные каналы.Углы и повороты в каналах необходимо закруглить; все каналы, имеющиеся в топке, должны быть округлыми и гладкими. Это необходимо для того, чтобы добиться минимального трения о стенки каналов, во избежание ударов при движении о различные препятствия в результате резкого расширения и сужения отверстий каналов. Поэтому укладывать внутри каналов колотую или колотую часть кирпича нельзя.


    Установите решетку с зазором около 0.7–1 см от кирпичной стены. Они должны иметь уклон в сторону печной дверцы, чтобы остатки несгоревшего топлива не скапливались у задней стенки конструкции. Сушка обычно занимает около 14 дней, если все виды, клапаны и форточки полностью закрыты. Для ускорения высыхания печь можно топить небольшими объемами абсолютно сухих дров.

    Размер поперечного сечения дымового канала зависит от количества газов, которые будут проходить через него. Если его теплоотдача на обогрев не превышает 3000 Ккал за 1 час, его сечение должно быть 14 * 14 см или 0.5 * 0,5 кирпича. Если его уровень выше показателя 3000 Ккал, то он должен иметь размеры 14 * 27 см или 0,5 * 1 кирпич.

    Головки дымохода укладываются на цементный раствор. Поверхность наружной трубы, расположенной на чердаке дома, необходимо оштукатурить, а затем побелить. Это сделано для обеспечения пожарной безопасности. Высота трубы измеряется от решетки. В одноэтажных домах он не должен быть меньше 5 метров. В местах его прохождения обустраивают пух - делают постепенный наплыв кирпичей.

    В том случае, если толщина стен сооружения не менее 1,5 кирпича, то его можно оборудовать навесным дымоходом. В этом случае дымоход необходимо установить прямо на плиту. В отличие от корня, дымоход дома не нуждается в фундаменте. Корневая труба устанавливается в доме с несколькими печами. При этом недопустимо соединение конструкций, находящихся на разных уровнях, так как нижняя при одновременной работе будет принимать на себя всю тягу от верхней.

    Независимо от выбранной конструкции трубы над крышей дома оборудуют выдру, которая должна нависать над крышей. Не допускает попадания воды на мансардные этажи. Раствор, находящийся внизу, намазывается толстым слоем для прочного удержания на трубе. Часто его делают в виде квадрата, размер которого должен превышать диаметр трубы на 20-30 см. Часто выдру строят путем заливки железобетонной конструкции.


    За выдрой располагается шейка трубы, а за ней расширяющаяся голова.Все эти элементы котла - выдра, голова, шея - оштукатурены. Для этого необходимо предварительно смочить трубу водой. Затем наносится жидкий слой раствора, а еще густой раствор укладывается в несколько слоев. Все слои тщательно измельчают и заделывают образовавшиеся трещины с последующей побелкой известью.

    • 1 часть глины;
    • 1 часть цемента;
    • 1 часть липового теста;
    • 2 части песка или 1 часть глины;
    • 2 песчинки.

    Как сделать печь из кирпича своими руками - введение в тему духовок для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

    Классификация целевого использования

    1. Отопление. Такие духовые шкафы используются только для обогрева помещения в качестве единственного или дополнительного обогревателя. Отопительные печи циркулируют и нагревают воздух.
    2. Отопление и приготовление пищи. Такие печи можно использовать как для обогрева помещения, так и для приготовления пищи вместо плиты.

    Классификация по конструкции

    Прямоточный.

    Принцип работы таких печей следующий: воздух поступает в воздуходувку, поднимается вверх и, минуя решетку, уходит по трубе.


    Минусы прямоточных печей:

    • Низкий КПД из-за того, что вместе с холодным воздухом из топки выходит теплый воздух, который еще можно использовать для обогрева помещения.

    Плюсы:

    • Благодаря тому, что из таких печей делают кирпичи, которые хорошо сохраняют тепло, помещение равномерно нагревается и сохраняет тепло.
    Воздуховод.

    Данный тип печи является усовершенствованной прямоточной. То есть из-за множества каналов теплый воздух не сразу идет в трубу, а, следуя по ним, нагревает комнату. При устройстве канальных печей следует учитывать линейную зависимость КПД от длины и количества каналов.

    Колоколообразная.

    Такие духовые шкафы используются для сохранения тепла в помещении. Теплый воздух, согласно законам физики, стремится вверх, где его удерживает колпачок.При остывании воздушные потоки становятся тяжелее и идут вниз. А поскольку холодный воздух больше не нужен, он выходит через подшерсток.

    Преимущества колпаковых печей:

    • Обеспечивают равномерный обогрев помещения за счет своей конструкции.
    • Сажу легко удалить, так как она скапливается в одном месте - под капотом.

    Классификация по материалу

    Кирпич

    Плюсы:

    • Автономность.То есть, как только вы «наполните» духовку, вам не придется долго об этом беспокоиться.
    • Сохранение тепла. Кирпичные постройки плохо проводят тепло, поэтому оно в них остается надолго.

    Минусы:

    • Для разогрева требуется много времени.
    Чугун

    Плюсы:

    • Простота установки, фундамент не требуется.
    • Не пожароопасен.
    • Компактный.
    • Нагревается быстро.
    • Огромный выбор духовок по внешним данным.
    • Дополнительная облицовка не требуется.
    • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
    • Высокая эффективность.
    • Производительность относительно меньше зависит от количества топлива.
    • Низкая цена.

    Минусы:

    • Они довольно быстро остывают и требуют дополнительного нагрева.

    Подготовительные работы, необходимые материалы и инструменты для работы

    Как построить печь своими руками? Рассмотрим препарат:

    • Фонд.Если печь рассчитана на большие размеры (более 500 кирпичей), то под нее нужно соорудить дополнительный фундамент. Если духовка небольшая, то в этом нет необходимости.
    • Теплоизоляция требуется для всех типов печей: как больших, так и малых.
    • Дымоход. Дымоход ни в коем случае не должен примыкать к потолочным балкам. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
    • Труба. Выступ трубы должен быть на полметра над кровлей, но не дальше полутора.
    • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет над печью.

    Если учесть эти моменты, то есть еще несколько советов:

    • Лучше располагать плиту так, чтобы она обогревала как можно больше помещений. Например, если в доме несколько смежных комнат, печь лучше размещать не в одной из них, а между ними, чтобы она все нагревала.
    • Если нужно отапливать одну комнату, то плиту лучше поставить ближе к стене, а не спиной к спине.

    Инструменты и материалы

    Материалы:

    • Глина (для приготовления раствора для кладки).
    • Песок.
    • Кирпич. Красный огнестойкий. Шамотный.
    • Труба.
    • Гравий.
    • Дерево.
    • Цемент.
    • Рубероид.
    • Решетка колосниковая.
    • Уголок стальной.
    • Сталь кровельная.
    • Проволока.
    • Гвозди.
    • Задвижка паровая.
    • Духовка.
    • Двери (для варочной камеры, воздуходувки, топки).
    • Чугунная черепица.

    Инструментов:

    • Молоток топочный.
    • Линейка.
    • Мастер ОК.
    • Pick.
    • кв.
    • Отвес.
    • Уровень.

    Конструкция и чертежи.

    Как построить печь своими руками? Различают основные типы конструкций:

    Плюсы:

    • КПД может достигать 80 процентов.
    • Сохраняет тепло очень долго, в некоторых случаях - двое суток.
    • Топка окружает огонь со всех сторон и снижает уровень пожарной опасности сооружения.

    Минусы:

    • Большой размер.
    • Он много весит.
    • Длительная разминка.
    • После перерыва требуется ежедневный обогрев.
    • Обладает самой сложной конструкцией из всех возможных типов духовок.

    Русская печь подходит как постоянный источник тепла, полностью заменяет и даже превосходит печь, может служить даже грядкой, но такая печь имеет огромные габариты, и ее установка должна быть оправдана.

    Духовка "Голландская".

    Относится к типу канала.

    Плюсы:

    • Простая кладка
    • Занимает сравнительно мало места, так как имеет удлиненную форму.
    • Быстро нагревается.
    • Весит сравнительно мало.
    • Позволяет готовить.
    • Нет необходимости регулярно нагревать для поддержания работоспособности.

    Минусы:

    • Быстро остывает.
    • Низкий КПД.

    Оказывается, голландская печь не подходит в качестве основного источника тепла и не может обогреть большое помещение. Но такая печь удобна для небольших помещений и нерегулярного использования.

    Обычная прямоугольная.

    Плюсы:

    • Не занимает много места.
    • Простая конструкция.
    • Низкие цены на материалы и топливо.

    Минусы:

    • Средний КПД.
    • Не сохраняет тепло очень долго.

    Обычная прямоугольная печь - средний вариант, который подходит для стандартного обогрева не очень большого помещения.

    Печь "Шведская".

    Относится к типу нагрева и приготовления пищи.

    Плюсы:

    • Позволяет готовить.
    • Высокая эффективность.
    • Быстрый разогрев.
    • Экономит топливо.
    • Сравнительно небольшой размер.
    • Существуют современные варианты с духовкой, варочной панелью, местом для сушки белья.

    Минусы:

    • Требуется ускоренный нагрев.
    • Имеет сложную кладку для новичка.

    Шведская печь подходит как основной источник тепла в помещении, может полностью заменить печь и имеет множество вариантов конструкции, но сложна в сборке.

    Плюсы:

    • Очень низкая пожароопасность.
    • Эстетика.
    • Высокая эффективность.
    • Равномерно прогрейте комнату.

    Печь-камин подходит как для украшения дома, так и для целевого использования в качестве каменки.

    Чертежи

    Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, нужно знать, что обязательно должно быть частью топки.

    • Фонд.
    • Жилье.
    • Дымоход.

    Топка состоит из следующих уровней:

    1. Фундамент
    2. Кладка из щебня.
    3. Глубина закладки.
    4. Гидроизоляция.
    5. Дровяная печь.

    Состав массива:

    • Шесть.
    • Подмножество.
    • Трусы.
    • Душитель.
    • Перекрытие.
    • Задвижка.
    • Полудверь.

    Состав трубы:

    • Перекрытие.
    • Раскрой.
    • Изоляция.
    • Выдра.
    • Заголовок.
    • Металлический колпачок.
    • Подъемник трубы.
    • Металлический лист.
    • Горловина трубы.

    Заказ - подробная схема кирпичной кладки печи из кирпича.

    Как построить печь своими руками? Рассмотрим, как реализовать на примере русской печи.
    Номер строки ..

    1. Предназначен для гидроизоляции фундаментов. Положите скошенный кирпич и ¾. При кладке используйте цементно-песчаный раствор.
    2. Второй ряд является основанием для стен зоны опеки.
    3. Третий ряд - стены опеки (3/4 кирпича).
    4. Четвертый ряд - опорная подпечка.
    5. Пятый ряд расположен по углам для создания опоры арки. Также используйте этот ряд для выкладки выпечки.
    6. Шестой ряд выкладывается по шаблону из дерева, который будет временной аркой опеки.
    7. Ряд для арки начинают укладывать от краев к середине. Центральный кирпич для прочности забивают молотком.Также кирпичи следует класть как можно ближе друг к другу, а в проемы между ними помещать фрагменты кирпича.
    8. Стены мантии сложены из кирпичей этого ряда.
    9. В этом ряду выложены стены топки и стены холодной печи.
    10. Последний ряд для опеки. Заполните зазоры песком между кирпичами для утепления.
    11. Укрепление перекрытия опеки с добавлением скошенного кирпича.
    12. Начало использования глинисто-песчаного цемента.Шестковая кладка. Кирпич должен лежать ровно, но потом его еще нужно отполировать.
    13. Кирпичи этого ряда станут шестью и варочной камерой. Дополнительная установка дуги рта.
    14. Стены пода и печи.
    15. Стены пода и печи.
    16. Стены пода и печи.
    17. Сложите опоры для крыши рабочей камеры.
    18. Она состоит из огнеупорного кирпича с сводом.
    19. Стены столба.
    20. Шесть стен. Заполните промежутки песком.
    21. Каменная печь, начало самовара.
    22. Конец перекрытия. Установка сальника.
    23. Швеллеры самовара и тубуса.
    24. Те же каналы.
    25. Дополнительный канал для просмотра.
    26. Те же каналы.
    27. Установка полудверки.
    28. Перевязочные швы и те же каналы.
    29. Перевязочные швы и те же каналы.
    30. Соединение трубы и мертвой хваткой.
    31. Установка клапана.
    32. Укладка труб.

    33+ укладка труб.

    Как построить печь своими руками: описание процесса.

    1. Заложить фундамент.
    2. Выложите первый ряд (по шнуру).
    3. Выложите следующие ряды, используя уровень.
    4. Контролируйте углы с помощью обвесов.
    5. С 1 по 11 ряды использовать цементно-песчаный раствор, затем глиняно-песчаный раствор.
    6. По окончании всех работ труба вынимается.

    Как построить печь из кирпича своими руками видео:

    • Тщательно следуйте инструкциям во время установки.
    • Выберите план, с которым вы сможете справиться.
    • Размещайте печь не вплотную к стенам, а не по центру комнаты (если, конечно, она не традиционная русская).
    • Будьте осторожны при транспортировке огнеупорных кирпичей, так как они очень хрупкие.
    • Боковые стенки духовки самые теплые, поэтому размещайте их ближе к местам, которые необходимо тщательно прогреть.
    • Не забывайте об автоматических духовках, которые будут контролировать температуру.

    Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и усидчивости. Удачи!

    Нейросетевое моделирование коэффициента сопротивления нагрузки движению газа в нижней части доменной печи в условиях работы с коксовой гайкой

    [1] Я.Сперкач Е. Угольные ресурсы в России и за рубежом: обзор, Steel in Transl 2010. 40 (2011) 1058-1060.

    DOI: 10.3103 / s09670

    120090

    [2] А.Симанков М., Ю.С. Юсфин, А. Травьянов, Частичное замещение кокса антрацитом: влияние на газодинамику доменной печи // Сталь. 41 (2011) 197-201.

    DOI: 10.3103 / s09670

    030193

    [3] Л.Плакиткина С. Угольная промышленность России: современное состояние и прогноз роста до 2035 года, Горный журнал. (2015) 59-65. DOI: 10. 17580 / гж. 2015. 07. 09.

    DOI: 10.17580 / гж.2015.07.09

    [4] А.Кузин В. Определение оптимальной крупности скипового кокса // Металлург. 57 (2013) 481-486.

    DOI: 10.1007 / s11015-013-9758-1

    [5] Л.Д. Никитин, М.Ф. Марьясов, В. Горбачев, С.Ф. Бугаев, Работа доменных печей на коксовой мелочи, Металлург. 43 (1999) 30-33.

    DOI: 10.1007 / bf02466978

    [6] В.А. Доброскок, Ю.В. Липухин, И.Ф. Курунов, В. Логинов, Разработка протокола загрузки и опыт использования мелкофракционного кокса в доменной печи большой мощности, Сталь в переводе. 42 (1998) 38-39.

    [7] С.Н. Пишнограев, А. Чевычелов, В.А. Гостенин, Н. Штафиенко, В. Гридасов, Использование коксовой мелочи в доменных печах ОАО «ММК» // Сталь в переводе. 39 (2009) 878–881.

    DOI: 10.3103 / s096709120

    88

    [8] С.Ярошевский Л. Ноздрачев, А.П. Чеботарев, В.А. Руденко, С.А.Фещенко, А. Кузнецов, В. Падалка, Н. Хлапонин, А. Кузин, Эффективность использования кокса фракций менее 40 мм в доменной печи, Металлург. 44 (2000).

    DOI: 10.1023 / a: 1010421810326

    [9] ГРАММ.Н. Логачев, С. Пишнограев, В. Гостенин, А. Чевычелов, В. Гридасов, Эффективность коксовой мелочи при доменной плавке, Сталь в переводе. 42 (2012) 136-137.

    DOI: 10.3103 / s09670

    020131

    [10] С.К. Сибагатуллин, А.С. Харченко, Э. Теплых, Сравнение качества коксовых орехов, Кокс и химия. 55 (2012) 62-65.

    DOI: 10.3103 / s1068364x12020044

    [11] С.К. Сибагатуллин, А.С. Харченко, В. Бегинюк, Технологические решения для оптимального внедрения доменного режима, Металлург. 58 (2014) 285-293.

    DOI: 10.1007 / s11015-014-9903-5

    [12] О.Онорин П., Спирин Н. Лавров, И. Косаченко, Оценка формы вязкопластической железорудной зоны в доменной печи, Сталь в переводе. 43 (2013) 335-340.

    DOI: 10.3103 / s09670060132

    [13] А.Бабич, Д. Сенк, Х.В. Гуденау, Влияние реакционной способности кокса и орехового кокса на работу доменных печей, Производство чугуна и стали. 36 (2009) 222-229.

    DOI: 10.1179 / 174328108x378242

    [14] А.Кузин В. Влияние внесения орехового кокса разной крупности в рудный пласт на степень восстановления оксидов железа // Металлург. 57 (2014) 783-791.

    DOI: 10.1007 / s11015-014-9803-8

    [15] С.Ватакабэ, К. Такеда, Х. Нисимура, С. Гото, Н. Нисимура, Т. Учида, М. Кигучи, ISIJ International. 46 (2006) 513-522.

    DOI: 10.2355 / isijinternational.46.513

    [16] Э.Муса, Д. Сенк, А. Бабич, Восстановление смеси окатышей и грецкого кокса при моделировании условий доменной печи, Steel Research International. 81 (2010) 706-715.

    DOI: 10.1002 / srin.201000047

    [17] Z.Хуатао, З. Минхуа, Д. Пинг, Неравномерное распределение шихты в верхней части доменной печи в бесколпаковой верхней части с параллельными бункерами, ISIJ International. 52 (2012) 2177-2185.

    DOI: 10.2355 / isijinternational.52.2177

    [18] А.В. Чевычелов, А.В. Павлов, Э. Теплых, Загрузка коксовых орехов в бункер шихты, Сталь в переводе. 43 (2013) 434-435.

    DOI: 10.3103 / s09670070024

    [19] С.К. Сибагатуллин, А.С. Харченко, Г. Логачев, Рациональный режим загрузки орехового кокса в доменную печь компактным лотковым загрузочным устройством. (2015). DOI 10. 1007 / s00170-015-8184-x.

    DOI: 10.1007 / s00170-015-8184-x

    [20] Р.Каллан, Сущность нейронных сетей, Prentice Hall Europe, (1999).

    Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка вашего браузера для приема файлов cookie

    Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
    • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
    • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с вашим системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

    Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
