Как вывести трубу через крышу из профнастила?

Проблема выведения трубы через крышу возникает только во время капремонта здания. Потому как при проектировании новых домов и коттеджей на первом плане обустройство дымохода, и лишь потом укладка кровельных материалов. Но случаи бывают разные, да и практика выведения трубы после возведения здания не нова.  И желание как можно больше сократить затраты на обустройство дымохода для печной трубы и восстановление кровли вполне разумно. Нужно лишь изучить подробную инструкцию и советы по выведению и герметизации печной трубы на крыше из профнастила.

Подготовительные работы:

Первое, что необходимо сделать – это определить максимально удобное для выведения трубы место. Рекомендация специалистов в этом вопросе проста: дымоход должен быть расположен строго по вертикали. Но, как и в любом вопросе, существуют некоторые тонкости:

  1. Желательно выбрать под место выведения трубы самую высокую точку на каркасе крыши, как можно ближе к коньку. Максимальная удалённость от конька не должна превышать 0,8 м, минимальная – от 0,5 м.
  2. Дымоход не должен проходить через стропильный каркас. Потому как изменяя и ослабляя его, велик шанс что с приходом зимы и обильных осадков каркас не выдержит, и крыша рухнет. К тому же, банальный вопрос герметизации также имеет место быть. Чтобы не допустить всего этого, можно воспользоваться методом печников – вывести трубу, используя поворотные детали на 450 и 900.
  3. Длина каждой составляющей детали трубы рассчитывается так, чтобы не допустить стыков в месте перекрытия или кровельного материала. Лучше стыковые детали располагать ниже или выше мест пересечения, что позволит также избежать вероятности неполной герметизации кровли.
  4. Возвышаться над коньком дымоход должен обязательно. Вопрос в другом – насколько высота трубы должна превышать конёк? Печники отмечают, что наиболее удачный вариант, если высота конька будет на 1-1,5 м ниже дымохода.

Важно знать! Главное правило, которое следует соблюдать – это выбрать «холодную» зону. Т.е. место, где большую часть времени выход из дымохода находится на затенённом участке крыши.

Необходимый для работы инструмент

  • Маркер перманентный – для определения зоны под отверстие.
  • Болгарка с алмазным диском – понадобится для создания отверстия под выведение трубы.
  • Перфоратор.
  • Утеплитель – изоляционный слой можно сделать из вспененного полиэтилена, полиуретана или фольгированного изовера.
  • Дрель.
  • Лобзик.
  • Клейкая лента – для фиксации гидро- и пароизоляционного слоя.
  • Пена монтажная – надёжная герметизация без монтажной пены в данном случае невозможна.
  • Гофрированная ПВХ-труба – используется в качестве втулки.

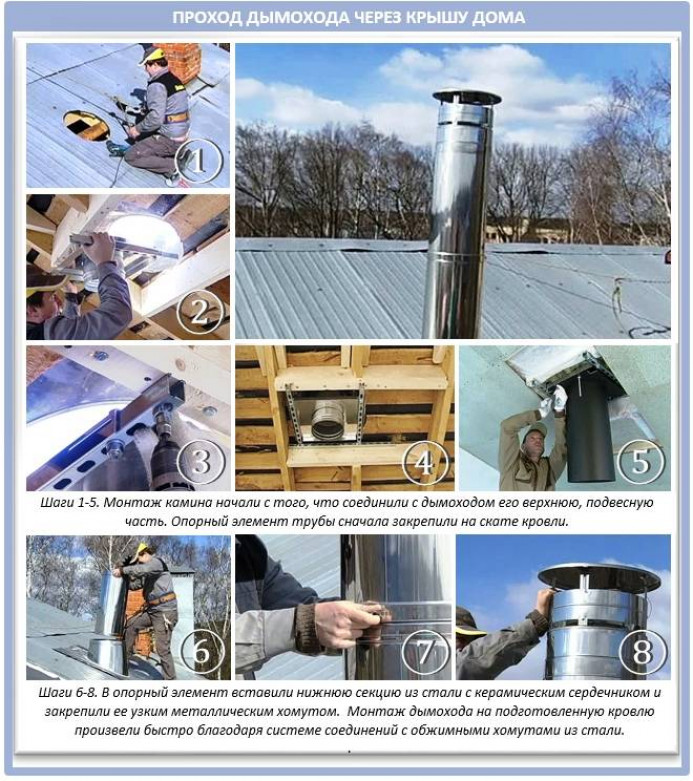

Как вывести печную трубу через крышу?

Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

  1. После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

  1. Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

Важно! отступить от края намеченного под отверстие контура несколько см во внутрь. Почему именно так? Если будет допущена ошибка и отверстие будет немного уже необходимого, подправить это дело можно. А вот нарастить один-другой сантиметр на профилированном листе вряд ли получится. Конечно, такой вопрос также решаем путём добавления заплаток и дополнительных герметизирующих слоёв, однако говорить о 100% герметизации и прочности установки уже язык не повернётся.

  1. На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
  2. Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
  3. При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

Герметизация трубы

Теперь осталось провести дымоход через отверстие в кровле и надёжно закрепить его. Сначала нужно произвести монтаж защитной втулки из гофрированной трубы, тем самым защитив стены. Лучше использовать металлическую гофрированную втулку, но можно и из пластика.

Примечание: использовать пластиковую гофрированную трубу разумно лишь в том случае, если дымоотвод выводится не через крышу, а через стену здания.

После вывода короба дымохода укладывается утеплитель. В качестве утеплителя можно выбрать вспененный полиэтилен, керамзит или минеральную вату. Все эти и указанные в разделе инструментов утеплители не подвержены возгораниям.

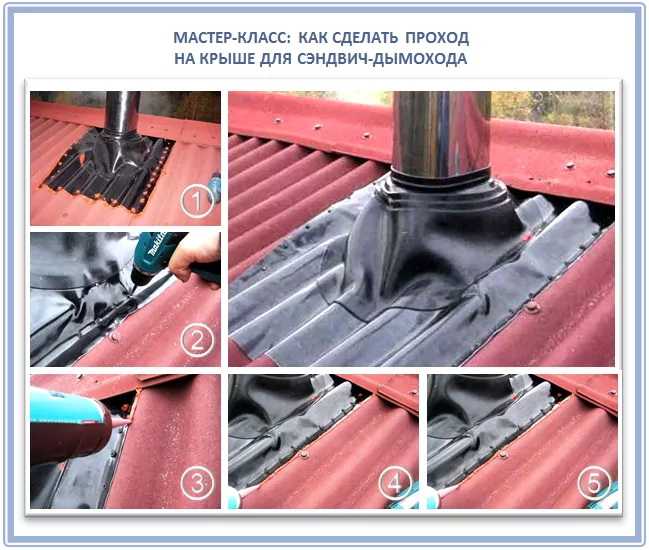

Установка Мастер Флеш на профнастил

Рекомендуется дополнительно использовать прорезиненный утеплитель-насадку Мастер Флеш, который не допустит попадания влаги в дымоход.

Примечание: для надёжной фиксации влагоизоляционной накладки используется герметик с пометкой «огнестойкий».

Как выглядит устройство?

Проходка отдалённо напоминает пирамиду с закруглёнными краями или вовсе круглую из силиконового материала или синтетических эластомеров.

  1. Резиновая накладка уместна в том случае, когда рабочие температуры не превышают порог в 1100. Выше этого порога материал начинает плавиться с последующим возгоранием. Не очень хорошо реагирует на химические соединения, в составе которых присутствуют минеральные масла или жир.
  2. Силиконовые накладки пользуются большей популярностью в виду высоких порогов рабочих температур, т.к. материал способен спокойно переносить даже нагревание до 2000 и выше. Однако у Мастер Флеша из силикона есть один недостаток – слабость к солнечным лучам. Поэтому в южных регионах, где большую часть времени тепло и солнечно, владельцы частных домов отказываются от силиконовых в пользу резиновых утеплителей в виду частой замены кровельного проходника.

В среднем, замена проходника производится раз в 10-15 лет, а на его установку не потратится более получаса:

  • труба продевается в проходку;
  • Мастер Флеш подгоняется к профилированному кровельному листу;
  • фиксируется с помощью огнестойкого герметика;
  • закрепляется дополнительно на саморезы.

При подгоне проходника Мастер Флеша под диаметр трубы нередко допускается такая ошибка: с проходки срезается лишний слой, из-за чего утеплитель свободно надевается на трубу или болтается вовсе.

Спешить с покупкой нового не нужно. Решить проблему можно с помощью всё того же огнестойкого герметика, которым заполняются зазоры между проходкой и дымоходной печной трубой.

После герметизации дымохода осталось довести его до нужной высоты и выполнить внешнюю отделку фартука.

Как обойти круглую трубу профнастилом?

С круглой трубой маневр с прямоугольной рамкой в профилированном листе для закрепления дымохода уже не пройдёт. Однако современные дымоотводные конструкции в большинстве случаев имеют округлую форму с тонкими стенками. Решить проблему с гидроизоляцией помогут битумные вставки. В продаже в строительных магазинах есть даже самоклеящиеся ленты на битумной основе с силиконовой плёнкой для создания влагостойкой прослойки. Поверх закреплённой битумной накладки также используется кровельный проходник Мастер Флеш для дополнительной гидроизоляции готовой конструкции.

Устройство фартука для дымохода

Вокруг выведенного дымохода устанавливается фартук. Лучше использовать листы оцинкованной стали. Внешнюю сторону фартука можно оставить «голой» или обшить декоративными материалами. Все стыки между кровлей и планками примыкания. В качестве герметика можно использовать битумную мастику вкупе с битумной самоклеящейся лентой, что позволит обустроить дополнительный гидроизоляционный слой. Примыкающая к дымоотводу линия фиксируется оцинкованным профилем, поверх которого наклеивается гидроизолирующая плёнка.

Герметизация печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения.

Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Содержание

  • Для чего нужна герметизация дымохода
  • Способы герметизации труб различной конфигурации
    • Изоляция овальной или круглой трубы
    • Изоляция квадратной и прямоугольной трубы

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

  • Гниение деревянных конструктивных элементов кровли.
  • Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
  • Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

  • Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
  • Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
  • Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
  • Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

  • минеральную вату;
  • рулонные фильтры;
  • асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

  • металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
  • сверху устанавливают усеченный конус, который является защитным, фартуком;
  • верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

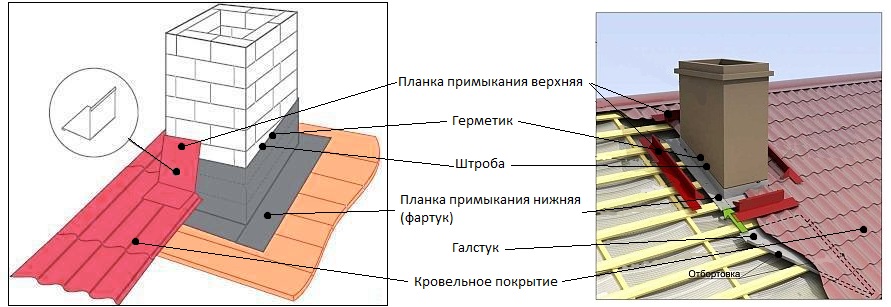

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

  1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
  2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
  3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
  4. Нижнюю часть пристенных планок заводят под кровельный материал.
  5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
  6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.
