АОТ-11 тип 01 до 200м3

Общая информация

•
  Мощный нагреватель воздуха для быстрого отопления любых помещений
• Не зависит от электричества, нефти и газа
• Равномерно обогревает все помещение
• Работает на всех видах твердого топлива, картонажных изделиях и их отходах
• Экономичен, прост в обслуживании
• Контролируемое горение, высокий КПД
• Шесть модификаций для помещений от 100 до 1000 кубических метров
• Используется на дачах, в жилых домах, мастерских, гаражах, теплицах
• Время работы на одной закладке – до 12 часов
• Запатентован, сертифицирован. Качество гарантировано

Печь «Бренеран» – гениальное техническое изобретение, экономящее деньги и энергию.

Иначе, чем другие нагреватели, отдающие тепло только с внешней поверхности, “Бренеран” с самого начала сконструирован как настоящий нагреватель воздуха.

Цельнометаллическая конструкция с вваренными в нее многочисленными трубами обеспечивает естественную конвекцию, благодаря чему происходит быстрое нагревание воздуха и его плавное распределение по всему объему помещения.

Работает простой физический принцип – теплый воздух поднимается наверх, а более холодный постоянно всасывается с пола. Каждая из труб, на две трети прикасаясь к топке, успевает нагреть проходящий через нее воздушный поток до 60 ‘- 150’C.

Самый маленький “Бренеран ” пропускает через себя 4,5 куб.м воздуха в минуту. В то же время температура самой печки остается достаточно низкой, она не раскаляется как «буржуйка».

Печь «Бренеран» – это цельносварная конструкция из стали, покрытая жаропрочной краской (при первой протопке происходит полная её полимеризация, которая сопровождается характерным запахом). Печь “Бренеран” состоит из двух камер сгорания: нижней камеры – камеры газификации, верхней камеры – камеры дожигания газов. В передних трубах имеются инжекторы-дожигатели.

ЕСЛИ У ВАС ПОЯВИЛОСЬ ДЫМЛЕНИЕ ЧЕРЕЗ ЭТИ ТРУБЫ, ВАШ ДЫМОХОД ЛИБО НЕ СООТВЕТСТВУЕТ ВЫСОТЕ, ЛИБО ЗАСОРЕН.

Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходном патрубке сзади печи (регулятор – газификатор).

Топливом для бренерана служат дрова, отходы деревообрабатывающей и бумажной промышленности. Использование коксующегося угля не рекомендуется, т.к. может привести к преждевременному выходу печки из строя.

При соблюдении всех правил установки и эксплуатации гарантийный срок на печку составляет 2,5 года.

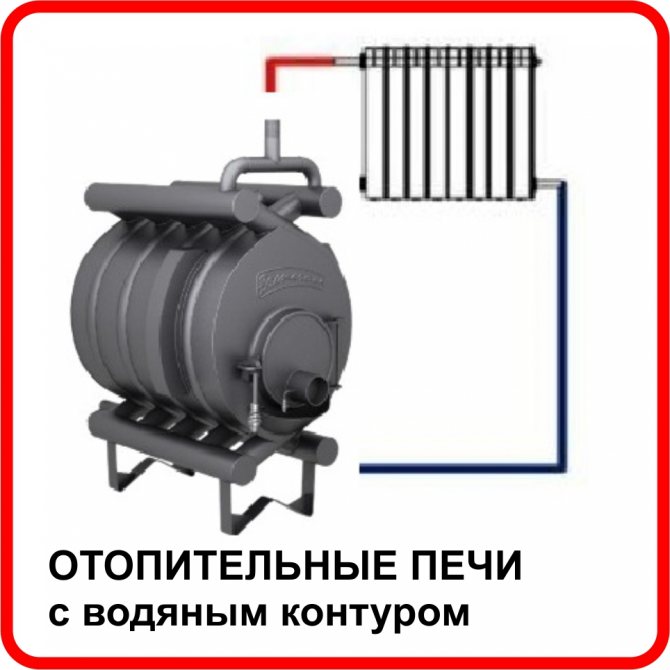

Для решения задачи обогрева нескольких изолированных помещений применяются гибкие металлорукава, одеваемые на теплые концы труб и разводящиеся по требуемым помещениям.

Печь газогенераторная «Бренеран» – уникальное изобретение. «Бренеран» идеален для нашей зимы. Внимательно изучите данную инструкцию и правильно пользуйтесь печью.

Печь «Бренеран» предназначена для обогрева бытовых и промышленных помещений, цехов, теплиц, мастерских, гаражей, строек, а также для сушки грибов, фруктов, зерна, пиломатериалов и т.д.

Печь «Бренеран» – это цельносварная конструкция из стали, покрытая жаропрочной краской (при первой протопке происходит полная ее полимеризация, которая сопровождается характерным запахом). Печь “Бренеран” состоит из двух камер сгорания, нижней камеры – камеры газификаци и верхней камеры – камеры дожигания газов. В передних трубах имеются инжекторы-дожигатели.

ЕСЛИ У ВАС ПОЯВИЛОСЬ ДЫМЛЕНИЕ ЧЕРЕЗ ЭТИ ТРУБЫ, ВАШ ДЫМОХОД ЛИБО НЕ СООТВЕТСТВУЕТ ПО ВЫСОТЕ, ЛИБО ЗАСОРЕН.

Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходном патрубке сзади печи (регулятор-газификатор).

КОЭФФИЦИЕНТ ПОЛЕЗНОГО ДЕЙСТВИЯ ПЕЧИ “БРЕНЕРАН” – 70 – 80%.

«БРЕНЕРАН» СО СМОТРОВЫМ СТЕКЛОМ. Если Вы приобрели модель со смотровым стеклом, Вы должны, сняв дверцу печи, заменить транспортировочный щиток на жаропрочное стекло. В процессе работы на стекле оседает копоть. После полного остывания копоть смывается горячей водой с добавлением моющих средств.

ВНИМАНИЕ! СТЕКЛО НЕОБХОДИМО ТОЛЬКО УСТАНОВИТЬ В КРЕПЛЕНИИ, ИСКЛЮЧИВ ЕГО СИЛЬНОЕ ЗАЖАТИЕ. ПРИ ЗАКЛАДКЕ ТОПЛИВА СЛЕДИТЕ, ЧТОБЫ ОНО НЕ КАСАЛОСЬ СТЕКЛА.

Руководство по эксплуатации составлено с учетом требований пожарной безопасности, изложенных в следующих нормативных документах: Правила пожарной безопасности в Российской Федерации ППБ 01-93, СНиП 41-01-2003 “Отопление, вентиляция, кондиционирование”, Правила производства работ, ремонта печей и дымовых каналов. ВДПО, М., 1991.

ПЕЧЬ «БРЕНЕРАН» ИМЕЕТ СЕРТИФИКАТЫ СООТВЕТСТВИЯ ТРЕБОВАНИЯМ ГОССТАНДАРТА РОССИИ, ПОЖАРНОЙ БЕЗОПАСНОСТИ РОССИИ, А ТАКЖЕ САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОЕ ЗАКЛЮЧЕНИЕ О СООТВЕТСТВИИ ГОСУДАРСТВЕННЫМ ПРАВИЛАМ И НОРМАТИВАМ И РАЗРЕШЕНА К ПРИМЕНЕНИЮ В ГОРОДАХ РОССИИ.

При правильной эксплуатации печи “Бренеран” срок ее службы НЕОГРАНИЧЕН.

Следует учитывать, что каждый тип печи отвечает за обогрев своего объема помещения при так называемой жилой изоляции (двойные рамы окон, утепленные стены, полы и потолки).

ТОПЛИВО. Печь «Бренеран» работает на всех видах твердого топлива: дереве, картоне, древесных, торфяных брикетах с  теплотой сгорания не более 13,8 МДж/кг. Лучше всего применять крупные круглые поленья влажностью 20-22% (колоть дрова не надо!). Во всех случаях НАДО СТРЕМИТЬСЯ ЗАПОЛНИТЬ ВЕСЬ ОБЪЕМ НИЖНЕЙ КАМЕРЫ СГОРАНИЯ –ТОЛЬКО ПРИ ЭТОМ УСЛОВИИ ДОСТИГАЕТСЯ ПЕРИОД НЕПРЕРЫВНОЙ РАБОТЫ НА ОДНОЙ ЗАКЛАДКЕ ТОПЛИВА 6 – 12 ЧАСОВ В ЗАВИСИМОСТИ ОТ МОДЕЛИ ПЕЧИ

Установку печи и монтаж дымохода необходимо проводить с соблюдением требований настоящего руководства, действующих норм и правил пожарной безопасности.

УСТАНОВКА. Устанавливать печь рекомендуется не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т. д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние перед топкой должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм, если горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизоляционного материала.

ВНИМАНИЕ! В СЛУЧАЕ УСТАНОВКИ ПЕЧИ “БРЕНЕРАН” В ПОМЕЩЕНИЯХ ОРГАНИЗАЦИЙ ИЛИ ЮРИДИЧЕСКИЙ ЛИЦ УСТАНОВКУ ПЕЧИ НЕОБХОДИМО СДАТЬ ПО АКТУ ПРЕДСТАВИТЕЛЮ ПОЖАРНОЙ ОХРАНЫ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ И ЭКСПЛУАТИРОВАТЬ ПЕЧЬ “БРЕНЕРАН” В ДОШКОЛЬНЫХ И ПРИРАВНЕННЫХ К НИМ УЧРЕЖДЕНИЯХ.

ФУНДАМЕНТ. Для лучшей циркуляции воздуха через систему труб «Бренеран» приподнимите печь минимум на 200 мм от уровня пола и установите на основание из кирпича, плит, камня или другого негорючего материала. Для удобства обслуживания возможна установка печи на высоте 300 – 400 мм на металлических конструкциях. Перед топкой для обеспечения пожарной безопасности должен находиться металлический лист размерами 500 x 700 мм, расположенный широкой стороной к печи.

ДЫМОХОД. Дымоходы могут быть выполнены из кирпича, металлических труб или жаростойкого бетона. Толщина стенок кирпичных дымоходов – не менее 120 мм, бетонных – не менее 60 мм, металлических – не менее 1 мм. Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих или трудногорючих материалов следует предусматривать в свету не менее 130 мм, от керамических труб без изоляции – 250 мм, а при наличии негорючей теплоизоляции с сопротивлением передачи 0,3 кв.м х град.С/Вт – 130 мм. Металлический и асбоцементный дымоходы должны иметь теплоизоляцию из минеральной ваты, керамзита или подобных материалов толщиной не менее 80 – 120 мм, что предотвратит появление конденсата и обеспечит оптимальную работу печи.

Размещать дымоходы следует в удобных для потребителя местах внутри или снаружи здания согласно прилагаемым схемам. Допускается размещение дымохода в несгораемых стенах.

ВНИМАНИЕ! ТРУБА ВАШЕГО ДЫМОХОДА ДОЛЖНА ВСЕГДА БЫТЬ ВЫШЕ КОНЬКА КРЫШИ ВАШЕГО ДОМА. ЕСЛИ КРЫША ПЛОСКАЯ, ТРУБА ДОЛЖНА ПОДНИМАТЬСЯ НА 0,5м НАД НЕЙ.

Рекомендуемая высота дымоходов для печей «Бренеран» составляет не менее: тип 00 – 4 м; тип-0,05 – 5м; тип 01 – 6 м; тип 02 – 7 м; тип 03 – 8 м; тип 04 – 10 м.

Дымоход печи не должен иметь горизонтальных участков длиной более 1 м.

Дымоход должен быть плотным (при применении металлических труб стыки должны уплотняться негорючим герметиком). Для чистки дымохода в его основании следует предусмотреть съемную часть (стакан) или отверстие с дверцей.

В чердачных помещениях не допускается устройство прочистных отверстий в дымовых трубах. Перед началом отопительного сезона и через каждые три месяца в течение всего отопительного сезона должна производиться проверка дымохода: при необходимости с очисткой его от зольных и сажистых отложений. Установка дополнительных задвижек (вьюшек, заслонок) в дымовой трубе запрещена!

Металлическая труба дымохода должна крепиться внутри перекрытия в целях избежания давления массы трубы на печь.

Следует помнить, что при установке печей согласно схемам №3 и №4, между тройником и поворотным углом внутри помещения устанавливается труба не менее 1 метра длиной.

После установки печи убедитесь в герметичности сочленений дымового канала и в наличии тяги. Для этого к открытой дверце топки подносят полоску тонкой бумаги или пламя свечи. Отклонение их в сторону топки свидетельствует о наличии тяги.

РАСТОПКА. Перед разжиганием установите регулятор мощности и регулятор-газификатор в полностью открытое положение. Затем, используя бумагу и щепу, растопите печь.

РЕГУЛИРОВКА. После того, как огонь разгорелся, Вы закладываете основное топливо, стараясь максимально заполнить объем нижней камеры. ПОСЛЕ ТОГО, КАК ОСНОВНОЕ ТОПЛИВО РАЗГОРЕЛОСЬ И ТРУБА ДЫМОХОДА ПРОГРЕЛАСЬ (15 – 20 МИНУТ), ВЫ ОБЯЗАНЫ ЗАКРЫТЬ РЕГУЛЯТОР-ГАЗИФИКАТОР, КАК МИНИМУМ, НА 45 ГРАДУСОВ ОТ ЕГО ПРОДОЛЬНОГО ПОЛОЖЕНИЯ. Тем самым Вы переводите печь в режим газификации. Положение регулятора-газификатора, обеспечивающее наилучший процесс газификации, индивидуально для каждой высоты дымохода. При дымоходе, превышающем вышеуказанные минимальные значения, регулятор можно закрывать более чем на 45 градусов от продольного положения. Только в этом режиме печь обладает максимальным КПД и теплоотдачей, и только в этом режиме разрешена ее эксплуатация.

ПОМНИТЕ: ЭКСПЛУАТИРОВАТЬ ПЕЧЬ ПРИ ПОЛНОСТЬЮ ОТКРЫТОМ РЕГУЛЯТОРЕ-ГАЗИФИКАТОРЕ ЗАПРЕЩАЕТСЯ!

Регулятором мощности после того, как печь нагрела все помещение, Вы можете устанавливать желаемую температуру, прикрывая заслонку регулятора. Закрывать регулятор полностью не рекомендуется.

Для того, чтобы погасить печь, необходимо установить регулятор-газификатор в продольное (открытое) положение, регулятор мощности поставить в вертикальное (закрытое) положение – печь медленно погаснет.

ДОБАВЛЕНИЕ ТОПЛИВА. Перед тем, как открыть дверцу уже работающей в режиме газификации печи, ОБЯЗАТЕЛЬНО ПОЛНОСТЬЮ ОТКРОЙТЕ ОБЕ ЗАСЛОНКИ И ПОДОЖДИТЕ 5-10 МИНУТ.  Только после этого открывайте дверцу, подкладывайте топливо, а затем возвращайте заслонки в первоначальное положение.

ЗОЛА. Образование золы незначительно. Полностью удалять ее из печи не надо, а наоборот, ВЫ ОБЯЗАНЫ СЛЕДИТЬ, ЧТОБЫ НИЖНИЕ ТРУБЫ В ТОПКЕ ВСЕГДА БЫЛИ ПОКРЫТЫ ЗОЛОЙ, что необходимо для нормальной газификации топлива.

При эксплуатации печи “Бренеран” ЗАПРЕЩАЕТСЯ: растапливать печь легковоспламеняющимися или горючими жидкостями; применять в качестве топлива жидкие и газообразные виды топлива; применять дрова, длина которых превышает размеры топки; сушить одежду, обувь и иные предметы на деталях печи; удалять сажу из дымохода путем выжигания; удалять золу и угли из неостывшей печи; эксплуатировать аппарат в режиме растопки; эксплуатировать аппарат с открытой топочной дверцей; эксплуатировать аппарат, установленный способом, не указанным в данном руководстве; заливать огонь в топке водой; обкладывать печь кирпичом или камнем.

Транспортировать печь «Бренеран» необходимо в закрытых транспортных средствах, избегая попадания влаги на поверхность печи.

• Печь газогенераторная «Бренеран»
• Настоящее руководство
• Зольник
• Большая ручка
• Малая ручка

На печь «Бренеран» изготовителем ООО «Булерьян» установлен гарантийный срок – 30 месяцев со дня продажи, в течение которых покупатель имеет право на бесплатное устранение возникших по вине изготовителя неисправностей при условии соблюдения покупателем требований данного руководства.

По вопросам гарантийного обслуживания обращаться по месту приобретения изделия.

чудо печь на дровах своими руками, горячий мастер, схема и чертеж, фото и видео, принцип работы

Печь булерьян имеет длительный срок службы и привлекательный внешний вид

В наше время вся продукция Булерьян изготовляется на 5-ти заводах. И при таком изготовлении подвергается очень жесткому контролю качества. Все эти моменты дают возможность изготовлять печи с высочайшей теплоотдачей. Также изготовители постарались изготовить очень прочные корпуса для печей. Такой корпус состоит из стального листа толщиной четыре миллиметра. Из-за применения современных технологий расход топлива маленький. В итоге такая конструкция безопасна и не вредная для здоровья человека.

Содержание:

• Печка булерьян: положительные и отрицательные стороны
• Печь булерьян своими руками: схема и чертеж
• Что нужно для того, чтобы сделать булерьян своими руками
• Чудо-печь на дровах булерьян: принцип работы и устройство
• Буржуйка булерьян: отзывы пользователей
• Горячий мастер (видео)
• Примеры печи булерьян (фото)

Печка булерьян: положительные и отрицательные стороны

Такая печь как булерьян имеет множество преимуществ: достаточно быстро нагревает помещение, большие дрова могут гореть долгое время, еще такая печь безопасна и имеет коэффициент полезного действия около восьмидесяти процентов. Конструкция такой печи отлично продумана, а найти плохие отзывы о ней сложно.

Минусы печи булерьян:

1. Высокое требование к топливу. Для такой печки используют исключительно топливо из дров или же переработанную древесину такую как: щепки, бумага, картон, брикеты и пеллеты. И при таком топливе оно должно быть сухое.
2. Накопление конденсата. Такой едкий конденсат очень сложно утилизировать, так как вылить возле двора или дома его нельзя ,он очень ядовит.
3. В дымоходной трубе очень быстро накапливается сажа и ее нужно периодически чистить. Образование сажи, получается, от использования сырых дров. А если использовать исключительно сухое топливо, то чистка будет требоваться гораздо реже.

Для данной печки это все минусы. Если вести разговор о самостоятельном изготовлении такой печки, то с практической стороны это сложная конструкция, которая имеет огромное количество сварных швов и требование к ним. И если у вас нет опыта по проведению сварочных работ. Лучше приобрести новую печь, а цена ее не сильно высокая, если сравнивать на затраты на материал для самостоятельного изготовления.

Печь булерьян своими руками: схема и чертеж

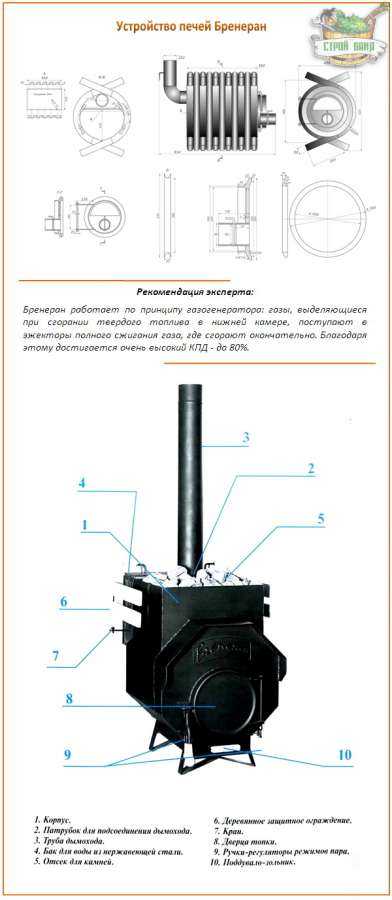

Данная печь обладает оригинальным строением, в котором все сделано для быстрого нагрева помещения и поддержания дальнейшей теплоты.

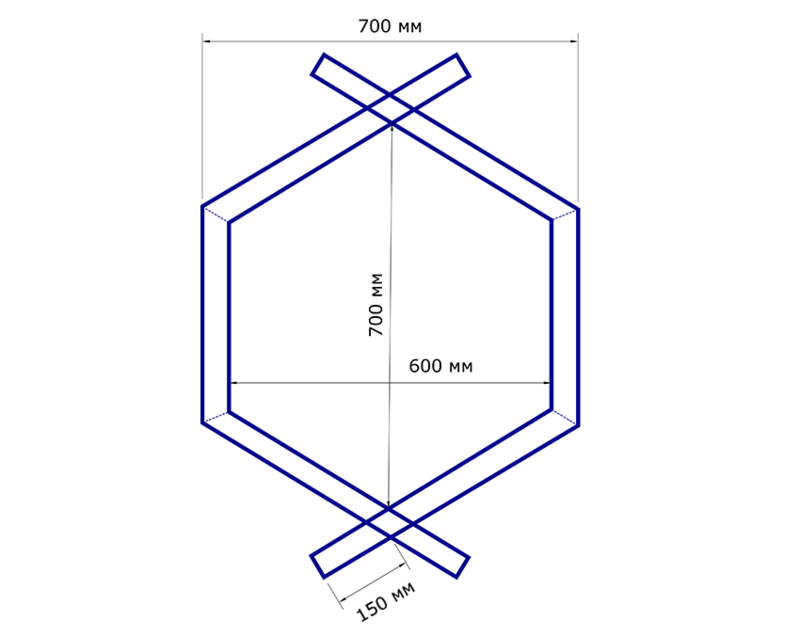

Состоит корпус печки из труб, которые имеет форму параболы и сваренные эти трубы полосами металла. Эти трубы выступают всего на одну третью часть своего диаметра, а вся остальная часть находиться в нутрии печи.

Данная система является эффективным теплообменником и теплоносителем, который выступает воздух. И при разжигании печи в нижнюю часть труб засасывается воздух, этот воздух отбирает большую часть тепла у нагретого метала. Такой поток достаточно интенсивный. При отличном горении печки за минуту через 6 труб проходит более четырех кубов воздуха, а температура этого воздуха на выходе более 120 градусов.

Активное горение является не основным режимом работы печи булерьян. В основном топливо тлеет. В режиме тления воздух, который проходит по трубам уже не обжигающий, а всего шестьдесят – семьдесят градусов, а корпус раскаляется примерно до пятидесяти градусов.

Внутренняя топка делится на 3 части:

• Низ топки отделен решеткой из колосников;
• Верхняя часть тоже отделена колосниками она имеет название: камера для дожигания;
• Сама топка.

 Решетка из колосников мотет быть как из стандартных чугунных колосников, так и стальной, но сталь не должна быть меньше 4 мм. Верхняя перегороженная часть не доходит до дверцы. Также эта перегородка не сплошная, а имеет отверстия, отверстия в верхней перегородке необходимы для поступления воздуха из топки и поддержания горения газов. На площади перегородки отверстия занимают около семи процентов.

Верхняя часть задней стенки имеет выход для отвода газов. В ней установлена заслонка или шибер, заслонка и шибер имеют меньший диаметр, чем диаметр дымоотводной трубы примерно на десять, пятнадцать процентов.

Также в заслонке вырезают сектор. Такой сектор регулирует тягу в печи, а зазоры, которые между заслонкой и выходом для отвода газов при любом положение шибера не дают возможности угарному газу попасть в помещение. Проход угарного газа не случится даже в том случае, если дверца печи будет открыта.

Дальше в печах булерьян от патрубка проходит не дымоход, который направленный вверх, а горизонтальный отрезок трубы, в этой трубе недогоревшие газы немного остывают. Затем дымоход изгибается вверх. В настоящих печах булерьян в этом изгибе стоит, вмонтирован экономайзер. Данный участок утеплен очень сильно, также он служит для периодического дожигания газа из топки.

Что нужно для того, чтобы сделать булерьян своими руками

Для самостоятельного изготовления печи понадобится специальный материал.

Вам будет нужно:

• Отрезанные трубы, диаметр труб не меньше 60 мм и обязательно трубы должны быть толстостенными, если диаметр труб будет меньше, то проходимость воздуха будет недостаточной;
• Металлический лист толщиной четыре миллиметра;
• Маленький кусок толстостенной трубы диаметром 350 миллиметров, из такой трубы нарезают кольца для дальнейшего изготовление дверцы или лист метала для нарезки полос;
• Отрезок трубы для дымохода диаметр, который должен быть от 100 до 120 мм и небольшой кусок для того чтоб на дверце сделать корпус дросселя;
• Для крепления дверей необходимы будут петли;
• Ручка – запор для дверцы и ручка рычаг для дросселя и еще заслонки шибера;
• Шнур асбестовый, который послужит как уплотнитель.

Инструмент, который вам необходим: сварочный аппарат, электроды и трубогиб.

Создать самому своими руками чудо печь buller (буллер), которая будет работать на дровах не просто. Но если у вас есть схема и вы просмотрели мастер класс на видео на ютюбе (смотреть только на фото будет не достаточно), то вы без особых усилий сможете составить чертеж и понять весь принцип, по которому будет работать устройство.

Канадская калориферная печка типа Булерьян изготавливается из высококачественных материалов, и многие допускают грубейшую ошибку при ее самостоятельном создании. Ни в коем случае нельзя допускать использование газового баллона. Его стенки не выдержат горячий воздух, если же вы все-таки взяли его за основу, то стенки нужно уплотнить, как это делается можно посмотреть в интернете, там вы найдете соответствующие картинки.

Чудо-печь на дровах булерьян: принцип работы и устройство

Частично остывшие газы попадают в утепленный отрезок трубы, в котором уже накопленное тепло.

Если температура повышена, газы расширяются, и поскольку им некуда деваться в трубе, они закупоривают дымоход, образовав газовую пробку. Далее газы выгорают и остывают и образованная пробка рассасывается. Вначале печка работает как и обычная до того момента пока в экономайзере не накопится необходимое количество тепла, такое накопление зависит от положения заслонки и от качества дров.

Для регулировки горения топлива в дверце печки есть дроссель, дроссель перекрывает додачу воздуха. Дверца часто имеет круглую форму и большой размер, большой размер дверцы позволяет вложить в печку большие поленья, большие поленья необходимы для долго тления. Но это не самое главное. Самое главное плотное и герметичное прилегание дверцы, так как через дверцу должны просачиваться только продукты необходимые для горения. В этой герметизации также появляется сложность при изготовлении такой печки.

Если сравнить печь Бурьян, Бренеран и печь Бутакова, то последняя имеет несколько преимуществ. Например, ее буржуйка квадратной формы. Но, не смотря на разницу в профильной форме, они дровяные и все сделаны для длительного горения. Каждый котел так же рассчитан на аква работу, ведь их система конвекционная, поэтому конструкцию котла можно дополнить водяным контуром.

Буржуйка булерьян: отзывы пользователей

Печь Булерьян заслужила много положительных отзывов. Покупателям очень нравиться большая камера для загрузки топлива. Так как камера большого размера и глубины позволяют заложить большое количество топлива. Во многих случаях в качестве топлива используют дрова и уголь. Также печь может работать на торфе, коре и щепках. Но при использовании таких горючих печь будет работать не на полную мощность, а всего лишь на 75%. Одной полной закладки горючего хватает на работу около восьми часов. При таких свойствах загрузку топлива необходимо будет проводить всего два раза в день. Мощность печи управляется вручную. Регулировка мощности находится в удобном месте, а сам процесс регулировки очень легок. Также такие печи получили хорошие отзывы и за компактность. Такая печь имеет такие размеры : высота 71см, ширина 49 см, а глубина 68 см. Вес такой печки будет примерно 60кг, не мало важно и то что дымоход имеет диаметр 120 миллиметров, что дает легкость при его установке.

Горячий мастер (видео)

В общем, печки долгого горения Булерьян отличные отзывы заслужили неспроста. Но все, же необходимо заранее просчитать все риски перед установкой печи в помещении. Ведь при пользовании твердотопливной печки очень высокая пожарная опасность. Качество сборки всегда отличное, а гарантия на долгий срок. Дизайн таких печей идеальный и подходит почти к любому интерьеру. С обслуживанием печей не возникает никаких сложностей, а их периодическое выбирание золы не составит большого труда.

Примеры печи булерьян (фото)
