Печи для бани длительного горения своими руками

Простые самодельные печи длительного горения

В отличие от других нагревателей, печи длительного горения способны выдавать максимум тепла при минимуме расходов на топливо. Важно и то, что в них можно использовать практически любое твердое топливо, включая отходы производства. Как правило, эти отопительные приборы применяются для небольших помещений: для подсобки, гаража, теплицы, для бани и т. д.

Кроме того, имея соответствующие навыки, печь длительного горения вполне возможно соорудить своими руками. А приведенные ниже сведения помогут сделать это.

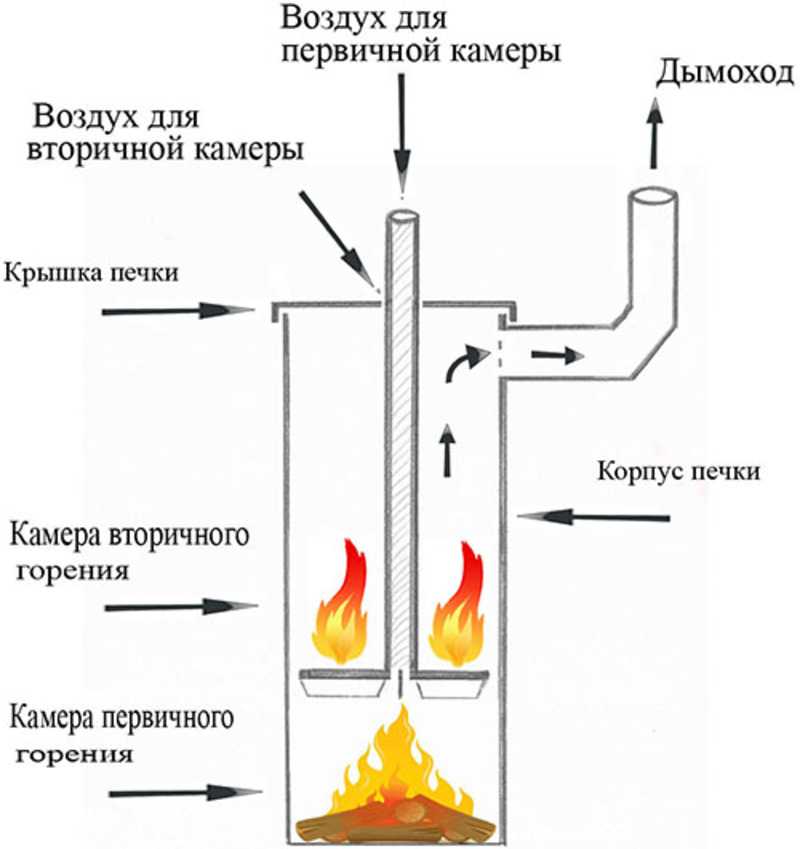

Принцип устройства и работы печи

Конструктивно дровяные печи длительного горения могут быть устроены по-разному, но вот принцип действия у любой из них один и тот же. В таком отопительном устройстве происходит процесс пиролиза: тлеющее при высокой температуре дерево выделяет горючие топочные газы. В камере розжига эти газы догорают с выделением большого количества тепла.

С помощью регулятора можно осуществлять дозированную подачу воздуха в зону горения топлива. После того как топливо разгорелось, подача воздуха уменьшается до минимума. Тлеющие дрова практически без остатка превращаются в горючие газы. Основные достоинства таких печей:

• до 20 часов непрерывной работы в автономном режиме после разовой загрузки топлива;
• небольшие размеры и вес, нетребовательность к топливу;
• нормальная работа даже после продолжительных простоев;
• практически полное и бездымное сгорание топлива, высокий (85-90%) КПД;
• относительно небольшая, особенно при самостоятельном изготовлении, стоимость.

Особых недостатков такие печи, работающие на дровах или другом топливе, не имеют, если не считать сложностей при разжигании и того, что они не подходят для помещений большого размера.

Изготовление самодельной печи

Удобной заготовкой для такой конструкции является двухсотлитровая бочка из стали или чугуна. При ее отсутствии корпус может быть изготовлен из отрезка толстостенной трубы, старого газового баллона, большого огнетушителя или сварен из листовой стали. Для увеличения срока службы отопительного устройства стенки заготовки должны быть достаточно толстыми, не менее 3 мм.

Как устроена самодельная дровяная печь длительного горения, схематически показано на рис. 1. На этой схеме цифрами обозначены:

1. Топливо.
2. Прижимной круг.
3. Труба диаметром 100 мм для подвода холодного воздуха. Ее длина должна быть примерно на 15 см больше высоты корпуса.
4. Заслонка, регулирующая поток этого воздуха.
5. Крышка корпуса.
6. Труба дымохода диаметром 150 мм и длиной порядка 5 м.
7. Задвижка дымохода.
8. Корпус конструкции.

Пиролиз топлива происходит в пространстве под прижимным кругом. Отопительное устройство может работать не только на дровах, но и на стружках, щепках, опилках, топливных гранулах (пеллетах). Может оно работать и на угле (древесном).

Последовательность изготовления конструкции:

1. Если корпус изготовляется из листовой стали, то его лучше сделать прямоугольной формы – конструкция будет более устойчивой. На дно корпуса желательно прикрепить 4 ножки.
2. Если собственной крышки у емкости нет, ее можно вырезать из стального листа. В центре крышки нужно прорезать отверстие для трубы подвода холодного воздуха. Перемещение трубы в этом отверстии должно происходить свободно, но без зазоров. Если при изготовлении корпуса используется газовый баллон, его верхушка отрезается болгаркой или автогеном и позже служит крышкой.
3. Прижимной круг также вырезается из стали, а его поперечные размеры должны быть немного меньше внутренних параметров корпуса. В центре круга проделывается отверстие и сваркой крепится труба для подвода холодного воздуха. С нижней стороны к кругу крепится швеллер, имеющий форму креста, для придавливания топлива.
4. В нижней части конструкции прорезают отверстие для выгребания золы и крепят закрывающую его дверцу.
5. Сверху в корпусе проделывается отверстие и приваривается дымоходная труба.
6. Если печь предназначена для бани, нужно изготовить еще бак для горячей воды. Одна из его стенок повторяет форму половины верхней (над прижимным кругом) части корпуса, являющейся зоной розжига газов, выделяющихся при пиролизе.

Если у исполнителя имеются хотя бы небольшие навыки осуществления слесарных и сварочных работ, самодельная печь длительного горения может быть изготовлена в течение одного-двух дней.

Эксплуатация печи

Для разжигания с печи снимают верхнюю крышку и прижимной круг, а на дно загружают топливо. Укладывается оно как можно более плотно, а сверху размещается растопка. Поверх ставится прижимной круг, причем заслонка в трубе, подводящей воздух, должна быть открыта. Затем закрывается крышка.

Для поджигания топлива удобнее всего через трубу прижимного круга бросить подожженную тряпку, пропитанную предварительно керосином. После того как топливо разгорится, заслонка, подводящая воздух, закрывается, начинается пиролиз, и горение происходит на протяжении длительного времени без вмешательства человека.

Поскольку при эксплуатации печь очень сильно разогревается, устанавливать ее следует на прочное и огнеупорное основание. По этой же причине вблизи нее не должно находиться то, что может воспламениться, а также прийти в негодность при нагревании.

Для удобства чистки дымохода его лучше сделать разборным. Над его верхней частью желательно установить защитный металлический конус. Он защитит трубу дымохода от попадания в нее осадков и различного мусора. С помощью задвижки регулируется уровень тяги.

Для небольших домов или отдельных помещений печи с длительным горением могут быть оптимальным решением проблем, связанных с отоплением.

LiveInternetLiveInternet

—Поиск по дневнику

—Постоянные читатели

—Статистика

Здравствуйте, читатели моего блога! Как и обещал, сегодня представляю новую банную печь. Любой поклонник парной знает, что главным предметом в бане является печь. От того, насколько удачна конструкция печи, зависит комфорт парных процедур и, соответственно, полученное настроение.

В данной статье я расскажу о конструкции баннойдровяной печи длительного горения. Она не сложна в изготовлении и легко может быть сделана своими руками. Печь довольно компактна и обладает высоким КПД, благодаря наличию камеры дожига топливных газов. Основные размеры банной печи приведены на рисунке. Размеры топки рассчитаны на поленья длиной до 55 см. На верхней части трубы приварена площадка для кладки кирпичной разделки.

Хочу назвать несколько причин, которые заставили поменять печь, прослужившую в моей бане 17 лет. Главным недостатком такой банной печи был прямой дымоход. Приходилось затрачивать много дров для поднятия температуры в парной в зимний период. Соответственно, КПД банной печи был очень низким.

Давно я мечтал иметь такую дровяную банную печь, в которой были бы совмещены преимущества печи-каменки (длительное время сохранять в помещении комфортную температуру) и металлической банной печи (быстрый прогрев помещения). И вот такая банная печь была сварена из 6-ти миллиметровой стали. В чем же секрет такой печи?

В банной дровяной печи длительного горения над топкой имеется камера, где происходит догорание газов, выходящих из топки. При уменьшении притока воздуха через поддувало печь может работать несколько часов при одной закладке дров. А это значит, что комфортная температура в бане будет поддерживаться значительно дольше. Известно, что хороший пар в бане с металлической печью можно получить только во время топки. После сгорания дров печь быстро остывает, и в бане становится прохладно.

Печь установлена таким образом, что закладка дров в топку осуществляется из предбанника. Поэтому с лицевой стороны печи приварены три пластины шириной в половину кирпича для кладки кирпичной перегородки между предбанником и парной. Бак для горячей воды съемный. Для усиления конвекции воздуха в парной с правой и задней стороны печи навешивается металлический экран.

Дверцы топки и камеры дожига заводского изготовления, а дверца поддувала выполнена из того же металла, что и стенки печи. В топке отсутствует колосниковая решетка. Эксплуатация таких банных печей, изготовленных ранее, показывает, что в ней нет необходимости.

Топливные газы, образующиеся при сгорании дров, поступают в два отверстия, расположенные у задней стенки печи.

Разделившись на два потока, дымовые газы идут вдоль стенок камеры дожига. Доступ к камере дожига выполняется через дверцу, расположенную выше топочной дверцы.

Затем дымовые газы соединяются в один поток и проходят через камеру дожига к дымовой трубе.

Для получения пара используются камни, которые накладываются горкой вокруг трубы в сетчатую «корзину».

Для придания печи приятного внешнего вида и защиты стали от коррозии поверхность покрыта термостойкими красками на основе силиконовой смолы фирмы Тиккурила: серебристого оттенка и черной матовой.

Если вы решили изготовить банную дровяную печь длительного горения своими руками, то в арсенале вашей мастерской обязательно наличие болгарки и инвертора.

О других банных печах, изготовленных своими руками, можно прочитать здесь и здесь.

Здравствуйте, читатели моего блога! Как и обещал, сегодня представляю новую банную печь. Любой поклонник парной знает, что главным предметом в бане является печь. От того, насколько удачна конструкция печи, зависит комфорт парных процедур и, соответственно, полученное настроение.

В данной статье я расскажу о конструкции баннойдровяной печи длительного горения. Она не сложна в изготовлении и легко может быть сделана своими руками. Печь довольно компактна и обладает высоким КПД, благодаря наличию камеры дожига топливных газов. Основные размеры банной печи приведены на рисунке. Размеры топки рассчитаны на поленья длиной до 55 см. На верхней части трубы приварена площадка для кладки кирпичной разделки.

Хочу назвать несколько причин, которые заставили поменять печь, прослужившую в моей бане 17 лет. Главным недостатком такой банной печи был прямой дымоход. Приходилось затрачивать много дров для поднятия температуры в парной в зимний период. Соответственно, КПД банной печи был очень низким.

Давно я мечтал иметь такую дровяную банную печь, в которой были бы совмещены преимущества печи-каменки (длительное время сохранять в помещении комфортную температуру) и металлической банной печи (быстрый прогрев помещения). И вот такая банная печь была сварена из 6-ти миллиметровой стали. В чем же секрет такой печи?

В банной дровяной печи длительного горения над топкой имеется камера, где происходит догорание газов, выходящих из топки. При уменьшении притока воздуха через поддувало печь может работать несколько часов при одной закладке дров. А это значит, что комфортная температура в бане будет поддерживаться значительно дольше. Известно, что хороший пар в бане с металлической печью можно получить только во время топки. После сгорания дров печь быстро остывает, и в бане становится прохладно.

Печь установлена таким образом, что закладка дров в топку осуществляется из предбанника. Поэтому с лицевой стороны печи приварены три пластины шириной в половину кирпича для кладки кирпичной перегородки между предбанником и парной. Бак для горячей воды съемный. Для усиления конвекции воздуха в парной с правой и задней стороны печи навешивается металлический экран.

Дверцы топки и камеры дожига заводского изготовления, а дверца поддувала выполнена из того же металла, что и стенки печи. В топке отсутствует колосниковая решетка. Эксплуатация таких банных печей, изготовленных ранее, показывает, что в ней нет необходимости.

Топливные газы, образующиеся при сгорании дров, поступают в два отверстия, расположенные у задней стенки печи.

Разделившись на два потока, дымовые газы идут вдоль стенок камеры дожига. Доступ к камере дожига выполняется через дверцу, расположенную выше топочной дверцы.

Затем дымовые газы соединяются в один поток и проходят через камеру дожига к дымовой трубе.

Для получения пара используются камни, которые накладываются горкой вокруг трубы в сетчатую «корзину».

Для придания печи приятного внешнего вида и защиты стали от коррозии поверхность покрыта термостойкими красками на основе силиконовой смолы фирмы Тиккурила: серебристого оттенка и черной матовой.

Если вы решили изготовить банную дровяную печь длительного горения своими руками, то в арсенале вашей мастерской обязательно наличие болгарки и инвертора.

О других банных печах, изготовленных своими руками, можно прочитать здесь и здесь.

Часть 29 — Банная печь длительного горения своими руками

Дровяная печь длительного горения. Как сделать дровяную печь для бани своими руками

С приближением зимы и похолоданием на улице нахождение в гаражах и подсобных помещениях становится все менее комфортным. Да и перед владельцами дач и загородных домов тоже стоит проблема обогрева. Поэтому возникает задача обогрева при помощи такого достаточно распространенного вида топлива, как дрова. Если печка будет сделана из кирпича, ее потребуется постоянно топить, чтобы в помещении поддерживалась температура на определенном уровне. Буржуйка требует много топлива, но при этом ее сложно назвать эффективной.

Современный подход

Отопление дачи или загородного дома можно производить различными способами, однако одним из высокоэффективных методов можно считать воздушное отопление. Его суть состоит в том, что в нижней части здания имеется специальный воздухонагреватель, который посредством воздуховодной сети распространяет по всему строению тепло, возвращая холодный воздух к источнику тепла. Такая система может укомплектовываться разными приспособлениями, позволяющими увеличить ее функциональность в разы. Однако установка столь сложной отопительной системы в доме может обойтись достаточно дорого, поэтому можно использовать такой вариант, как дровяная печь длительного горения.

Проверено временем

Это приспособление можно назвать потомком классического варианта для отопления помещения, который оказался эффективным и надежным на протяжении многих веков. Дровяная печь длительного горения позволяет осуществлять эффективный обогрев помещения без лишних усилий и затрат. Это лучшее решение, если вам требуется длительное время сохранить комнату в тепле, не осуществляя дополнительной подтопки. Такие дровяные печи длительного горения необходимо подтапливать только раз в несколько часов. Интенсивность выделения тепла при этом остается на должном уровне, и при этом налицо экономия дров.

Преимущества и недостатки

Дровяные отопительные печи длительного горения характеризуются целым рядом положительные качеств, среди которых можно отметить самые значимые из них:

• Благодаря простоте и надежности конструкции гарантирован продолжительный срок эксплуатации до 40-50 лет. В особенности если говорить об образцах из чугуна, которые почти не подвержены коррозии, а также способны выдерживать колебания температуры и длительные термические нагрузки.
• Подобная печка может быть с легкостью установлена в любом помещении независимо от его стилевой направленности, так как она обладает эстетичным внешним видом.
• Доступность топлива. На данный момент для множества регионов дерево служит в качестве недорогого сырья, особенно если использовать отопительный прибор не постоянно, а только несколько недель в году.
• Дерево – это экологически чистый материал, поэтому дровяная печь длительного горения не становится источником загрязнения окружающей среды, а при использовании дров хвойных пород древесины атмосфера в доме будет наполнена полезным хвойным благоуханием.
• Благодаря технологии длительного горения удается значительно повысить КПД — до 85-90%, а потребление топлива при этом будет сокращено.

Недостатки подобных обогревательных приборов состоят в отсутствии автоматики, поэтому они неспособны работать без регулярного присмотра. Дровяная печь длительного горения нуждается в качественном дымоходе, который в процессе работы будет постоянно подвергаться существенному нагреву. Обязательное наличие трубы исключает использование таких приспособлений в качестве автономных отопительных систем в многоэтажных домах.

Принцип работы и конструктивные особенности

В зависимости от модели дровяная печь длительного горения может быть оснащена конвекционной системой обогрева либо водяным теплообменником. Наиболее простые модели делают теплым помещение исключительно за счет нагрева воздуха, контактирующего с разогретым корпусом. Устройства длительного горения используют соответствующую технологию, которая основана на выделении дровами пиролизного газа. Топка печи для этого разделена на пару отдельных камер, которые соединены горелкой. В первой камере происходит сжигание самой древесины, а во второй – древесного газа. Устройство печи — вне зависимости от ее конструкции — предполагает обязательное наличие зольника, расположенного прямо под топкой. Он собирает остаточные продукты горения в форме золы и пепла, которые ссыпаются в него сквозь решетку в днище топки. Открытие зольника в большинстве печей позволяет регулировать подачу воздуха в камеру сгорания, что влияет на интенсивность горения топлива. По такому же принципу можно и самостоятельно сделать дровяные печи для бань.

Основные правила монтажа

Если учесть, что металлический корпус устройства подвергается сильному нагреву в процессе работы, то следует понимать, что печь не должна устанавливаться вблизи предметов, которые могут воспламениться от термического воздействия. Необходимо оставлять свободное пространство в 20-30 сантиметров до любой из поверхностей. Пол и стены в районе установленных обогревателей правильнее всего будет оборудовать экранами, отталкивающими тепло. Дымоходу важно уделить особое внимание. От качества используемой трубы зависит последующая работа печей, а также сроки их эксплуатации в целом.

Порядок сборки самодельной печи длительного горения

Для работы вам потребуется швеллер, трубы и стальная бочка на 200 литров. Печь дровяная своими руками может быть сделана по аналогии с литовскими печами Струпова: в стальной бочке требуется вырубить верхнюю часть, а потом тщательно выровнять острые кромки. Далее в верхней крышке емкости следует сделать отверстие для дымохода, диаметр которого не должен быть меньше 150 мм. Только так можно обеспечить полное удаление продуктов сгорания. Здесь же делается еще одно отверстие, предназначенное для дополнительной трубы, служащей источником поступления воздуха, что делает процесс горения максимально эффективным. Теперь устанавливается крышка, в которой изготавливается отверстие для трубы поддува. Такая система позволяет загрузить сразу много топлива. В качестве котла можно использовать не только бочку, но и любую другую металлическую емкость.

Самодельные печи для бани

Узнать о том, как сложить печь для бани, о её устройстве, о том, как правильно выложить кладку, изготовить необходимые детали возможно из специальной литературы и из сети интернет, где есть даже видео о самодельных печах. Просмотр видео даёт возможность получить наилучшее представление о решаемых задачах. А чтобы сложить печь для бани своими руками потребуются навыки и умение, инструменты, материалы, схемы, чертежи и порядовки. Порядовка весьма специфична и мало где ещё используется. Поэтому, порядовку можно упустить из виду и сложить печь в порыве вдохновения только по чертежам, но это будет неправильно.

Лучше всего, когда проект бани или сауны развивается с нуля, поскольку при этом проще сделать или найти подходящие чертёж помещения и чертёж печки, либо выбрать понравившуюся конструкцию после просмотров видео. Но, когда свободного места на приусадебном участке уже нет, а есть сарай, можно сделать его реконструкцию хотя бы под мини сауну.

Однако тогда, скорее всего, придётся заново «изобретать паровоз», так как подходящие чертежи можно и не найти. Хотя некоторым умельцам вполне по силам не только самостоятельно изготовить чертежи самодельной печи даже длительного горения и сделать проект помещения, но и класть кладку. Так как сауна обеспечивает простейшие банные процедуры и не требует большого помещения, вариант с реконструкцией сарая будет самым простым решением.

Далее следует сделать выбор конструкции печи. Если размеры помещения получаются совсем небольшими, лучше всего использовать вместо печки несколько инфракрасных излучателей и разместить их опытным путём на стенах помещения сауны.Полученное из излучателей «устройство для сауны» необходимо заземлить с правильной привязкой к требуемой электрической схеме заземления

.

Если есть место для установки печи, можно сделать самодельную электропечь каменку из железной трубы и П–образных промышленных электронагревателей. Далее рекомендуется:

• диаметр трубы необходимо выбрать соответственно размерам электронагревателей;
• разместить нагреватели в одном из отверстий трубы контактами наружу, по периметру отверстия сделать пазы для вложения керамических проходных изоляторов для проводов, присоединённых к электронагревателям;
• отверстие трубы закрыть прочным металлическим листом, который станет основанием печки;
• лист соединить с трубой;
• соединение может быть либо сварным, либо резьбовым;
• свободное пространство вертикально стоящей трубы необходимо заполнить камнями типа базальта размером 6 – 11 см.

Камни внизу трубы не должны давить на электронагреватели. Для этого можно расположить вдоль трубы между электронагревателями стержни из арматуры, которые станут опорным устройством для камней. Трубу и опорный лист необходимо заземлить. Всё, самая миниатюрная печка каменка для мини сауны готова. Осталось сделать правильное подключение к сети и устройство заземления.

Печки с мощностью до семи киловатт подключаются к сети 220 Вольт, более мощные – к сети 380 вольт. Такую же конструкцию можно использовать для устройства печи в достаточно большой бане. Следует использовать трубу большого диаметра и длины и большее количество электронагревателей.

Устройство самодельной печки каменки на дровах может быть выполнено в обычной железной бочке с одним дном. Также потребуется прочный железный лист и дымоход круглого или прямоугольного сечения, расположенный между дном бочки и трубой на крыше бани. Когда печка будет готова, бочка будет стоять вверх дном.Сторону, противоположную дну, назовём верхом бочки.

Изготовление самодельной печки каменки начнём с того, что:

• Болгаркой вырезаем прямоугольное отверстие со стороной примерно 25 см на расстоянии 4 – 5 см от верха. Через это отверстие будут закладываться дрова.
• В дне бочки совсем близко к краю вырезаем отверстие для присоединения дымохода.
• Ставим бочку на дно и наполняем её камнями типа базальта размером 11 – 15 см. Уровень камней должен быть примерно на 5 см ниже верхнего ребра жёсткости бочки.
• Из арматуры нарезаем стержни необходимой длины, складываем их крест–накрест так, чтобы получилась решётка со стороной меньшей размеров камней, оптимально 7 – 9 см, и округлым контуром близким к контуру бочки.
• Прутья решётки в местах наложения друг на друга стягиваем железной проволокой. Укладываем решётку поверх камней.
• Берём полтора цельно глиняного кирпича и ставим их на решётку и друг на друга меньшей стороной, половинку кирпича и кирпич. Слой камней плюс длина полтора кирпича должны соответствовать высоте бочки, но быть чуть ниже верха. Укладываем вдоль стенки бочки кирпич на подходящем для печи растворе. Даем раствору затвердеть.
• Переворачиваем бочку вверх дном и устанавливаем на металлический лист.
• Закрепляем дымоход и замазываем щели.

Всё, самая простая банная печка каменка на дровах готова! Теперь нужно освоить самодельную печку в работе.

Печь длительного горения из бочки

Печь для бани из бочки, о которой шла речь выше, требует для нормального горения дров определённого соотношения между свободным пространством в топке, количеством заложенных в топку дров и количеством поступающего в топку воздуха. При упомянутом соотношении дрова будут гореть хорошо, но быстро. Поэтому придётся часто отвлекаться от банных процедур для того, чтобы добавить дрова в печку. Режим длительного горения позволяет реже уделять внимание печке. Для создания режима длительного горения необходимо, чтобы дрова тлели, выделяя газ. Газ догорает в специальной камере. В рассматриваемой конструкции печки длительного горения из бочки камерой для догорания газа будет часть бочки, заполненная камнями. Газ будет гореть в пространстве между камнями при подаче воздуха.

• Для подачи воздуха, необходимого для горения газа в бочке с камнями, используем железные трубы диаметром 4–5 см. Допустимо использовать и трубы с прямоугольным сечением такой же площади.
• По всей трубе на расстоянии 2-3 см друг от друга болгаркой пропиливаем стенку, делая сквозное отверстие длиной 1 – 1,5 см.
• Труба одним концом упирается в угол между дном и стенкой бочки, пересекается с воображаемой осью вращения бочки и опирается другим концом на стенку бочки по всему своему периметру, что достигается отрезанием части трубы под соответствующим углом. Конец трубы опирается на стенку примерно в 5 -10 см ниже верхнего ребра жёсткости бочки, стоящей на дне.
• В стенке бочки в пределах периметра отверстия на конце трубы, которым она опирается на стенку бочки, делается отверстие. Для этого болгаркой на бочке в этом месте делаются два надреза в виде креста и молотком края загибаются внутрь бочки.
• В бочке таким же образом устанавливаем 4 трубы.
• Когда трубы установлены в бочке в неё засыпаются камни.

Остальные действия такие же, как и уже изложенные выше после подзаголовка «Из бочки».

Остаётся только испытать в работе печь длительного горения.

• Необходимо предварительно сжечь в топке печки некоторое количество дров для получения углей.
• Поверх углей максимально загрузить топку дровами.
• Заслонкой отрегулировать минимальное количество воздуха, необходимое для тления дров и получения эффекта длительного горения.

Как сделать печь для гаража на дровах длительного горения своими руками

Содержание

Устройства этой группы отопительных приборов (их еще называют газогенераторными) имеют множество преимуществ перед аналогами традиционной сборки. Если читатель решил установить в своем гараже дровяную печь именно длительного горения (ДГ), значит, он знаком со всеми ее плюсами и минусами. Кстати, последних не так уж и много, поэтому выбор именно такой конструкции вполне оправдан.

Как правильно смонтировать печь для на дровах длительного горения, что предусмотреть при ее сборке своими руками – обо всех нюансах инженерного решения и его практической реализации читатель сможет узнать, ознакомившись с этой статьей.

Особенности функционирования печи

• Дрова в обычной топке прогорают довольно быстро, причем это касается любых пород древесины. На практике увеличить это время можно лишь, ограничив к ним доступ воздуха. В результате «топливо» в печи длительного горения не горит, как обычно, а тлеет, и в зависимости от объема закладки и конструктивных особенностей устройства – примерно от 6 до 10 часов.
• Если в традиционных агрегатах процесс горения начинается снизу, то в печах ДГ наоборот – сверху. По мере прогорания дров он постепенно смещается все ниже и ниже. Следовательно, чтобы обеспечить в печи процесс длительного горения, она должна быть вертикально ориентирована. В этом одно из ее отличий от «буржуйки».
• Соответственно, розжиг в печах длительного горения – верхний, через трубу подачи воздуха.
• Чтобы снизить интенсивность горения дров и сделать процесс достаточно длительным, их необходимо постоянно «прессовать», не давая разгореться пламени.

Выбор материалов

Если речь идет о гараже, то оптимальный вариант для печи ДГ – железо. По сути, это модификация той же, всем известной, буржуйки. Учитывая ограниченность свободного пространства в типовом боксе, выкладывать печь из кирпича вряд ли имеет смысл, и уж тем более в гараже сборном, из металлических секций или в каркасной конструкции на основе бруса и досок, смонтированной своими руками.

Что учесть

• Рекомендуемая толщина металла, используемого для корпуса печи – не менее 4 мм. Но это для установок, которые эксплуатируются довольно часто. Если печь планируется использовать нерегулярно, можно этот параметр и уменьшить (в разумных пределах, иначе корпус быстро прогорит).
• При сборке устройства из трубы ее минимальное сечение – 30 см.
• Отвод продуктов горения – через стенку печи (для квадратной конфигурации корпуса – через тыльную). Рекомендуемый уклон дымохода – от 300 и более, иначе тяга будет недостаточной. По этой же причине его сечение – от 12 см.

Дымоход для печки длительного горения лучше делать составным. Во-первых, для удобства обслуживания (прочистки) канала отвода газов. Во-вторых, первое колено (стыкуемое с печью) будет нагреваться сильнее остальных. Поэтому для него толщина стенки выбирается в пределах 2,5 – 3 мм. Если из такого металла собрать весь дымоход, то это утяжелит конструкцию, да и сборка установки длительного горения выйдет несколько дороже, если железо придется покупать.

Можно смонтировать всю трассу и из более тонкого металла, но в этом случае дымоход долго не прослужит – прогорит, да и эксплуатация станет менее удобной. Поэтому следует ориентироваться на интенсивность пользования печью. Если автовладелец в гараже проводит много времени, то экономить на трубе не стоит.

Порядок сборки печи длительного горения

Зная принцип функционирования печи и методику обеспечения длительного горения, сконструировать агрегат и собрать его своими руками несложно. На фото и чертежах представлена довольно простая модель. Для корпуса печки можно взять металлическую бочку, трубу расчетного сечения, баллон из-под сжиженного газа, готовый короб или сварить ящик из листового железа – вариантов более чем достаточно.

Рассмотрим специфику изготовления печи на дровах длительного горения из стандартной бочки под ГСМ. По мнению автолюбителей, для изготовления своими руками – оптимальный вариант. Правда, стенки емкости недостаточно толстые, но если печь не будет работать сутками, то ее хватит надолго. Да и в плане ремонтопригодности – неплохое инженерное решение. В случае необходимости меняется лишь корпус, а вся «оснастка» остается прежней.

Что понадобится для печки

• Бочка.
• Металлический блин (пресс) с диаметром, несколько меньшим, чем у корпуса. На сколько? Он должен свободно перемещаться по вертикальной оси. Практика эксплуатации подобных печей показывает, что для обеспечения длительного горения достаточно толщины пресса в 3,5 – 4 мм.
• Трубы. Для дымохода – не менее 15 см в сечении, для наддува хватит и 10. Длина последней выбирается равной высоте корпуса + (50 – 100) мм.
• Уголок-«пятидесятка» (или швеллер ) – 4 отрезка. Длина каждого – порядка 15 мм.
• Лист металла (колосник).
• Ящик для утилизации золы.

Изготовление корпуса печи

Технология простая – верх бочки срезается, кромки выравниваются. В результате получается так, как показано на рисунке.

Готовится и крышка.

Ее края нужно подогнуть так, чтобы при постановке на место она сидела достаточно плотно. В центре вырезается отверстие, в которое будет вставлено (или приварено) колено трубы для наддува.

Его высота – порядка 15 – 20см. Если колено сделать длиннее, то будет неудобно производить розжиг печи.

В нижней части бочки привариваются куски уголка, на которые ставится колосник. Все остальное, как и для обычной буржуйки – дверца, за которой выдвижной ящичек для удаления золы.

Подготовка труб дымохода

Единственное пояснение – необходимо установить шибер (заслонку), которым будет регулироваться тяга. При розжиге он открыт, а в процессе работы печи прикрывается так, чтобы было обеспечено устойчивое и длительное горение закладки топлива. Шибером удобнее работать, если он смонтирован в 1-м колене. Именно поэтому высоту начальной части воздуховода делать менее 150 мм нежелательно.

Чтобы заслонка надежно стопорилась в выбранном пользователем положении, нужно продумать элементы ее фиксации. В принципе, своими руками это сделать несложно.

Вытяжки

Опыт эксплуатации установки длительного горения такой сборки показывает, что длина воздуховода печи менее 5 м сильно ослабляет тягу. Вот на это и нужно ориентироваться. Крепление колен по всей протяженности трассы обеспечивается подпорками из того же уголка.

Чтобы из системы можно было периодически сливать конденсат, в самом низком месте трубопровода на колене ставится кран. Для удобства пользования лучше выбрать шарового типа.

Степень нагрева труб

Их нежелательно крепить на стены, особенно если изнутри гараж отделан. Как правило, наиболее используемые материалы для облицовки таких строений – фанера многослойная, тонкая доска или ДВП, ДСП. Вся подобная продукция – категории «горючая».

Пресс

В металлическом блине проделывается отверстие с учетом сечения трубы наддува. Равномерность тления дров по всей площади обеспечивается, в том числе, и определенным положением груза. В процессе работы печи, при постепенном опускании пресса его не должно перекашивать. Поэтому с нижней части блина, по периметру, привариваются приготовленные отрезки уголка (швеллера). Такая доработка пресса обеспечит его стабильную ориентацию в плоскости горизонтали.

Порядок эксплуатации печи

• Демонтируется часть подающего трубопровода, снимается крышка и удаляется пресс.
• Закладываются дрова. Их лучше размещать вертикально, так как такая плотная постановка поленьев уменьшит объем, который занимает воздух, и также будет способствовать их более длительному горению.
• Верхний слой – из легковоспламеняющихся фракций (опилки, мелкая щепа). Не забываем, что розжиг – сверху! Верхний срез закладки должен быть немного ниже уровня вытяжки, иначе горения не будет. Для облечения воспламенения дров, как и в обычной топке, на них можно положить тряпку, смоченную в соляре (или бензине), бумагу.
• Далее – в обратном порядке: груз – крышка с первым коленом (если оно несъемное).

Для запуска установки длительного горения достаточно бросить на закладку кусок зажженной бумаги и посмотреть, как «схватится» топливо. После этого шибер максимально выдвигается и производится присоединение всего воздуховода. Характерное потрескивание дров свидетельствует о том, что заслонку пора закрывать.

Как уже смог убедиться уважаемый читатель, ни сборка своими руками, ни эксплуатация печи дровяной длительного горения никакой сложности не представляет.

Полезные рекомендации

• Сократить время прогрева помещения и повысить КПД печи можно, увеличив поверхность теплообмена. Для этого к корпусу печки, по бокам, достаточно приварить металлические пластины.
• Пробку в крышке печи желательно оставить (не заваривать). Ее можно использовать в качестве смотрового окна, чтобы контролировать процесс горения.
• Своими руками колосник делается просто. Из листа металла вырезается фрагмент железа, соответствующий диаметру печи. Причем совсем не обязательно, чтобы это был идеальный круг. В колоснике высверливаются отверстия, а их количество подбирается опытным путем. Для стандартной 200 л бочки примерный диаметр отверстий – 6 – 8 мм. Этого хватит, чтобы зола свободно ссыпалась вниз.

Удачи в конструировании печи и теплого гаража!

Дровяная печь своими руками | Термалэнд Оукс

Недавно мы установили дровяную печь на ферме Дженн, чтобы согревать ее днем ​​в холодное время года. Дровяные печи — отличный ресурс, если вы живете в сельской местности, как и мы. Мы расскажем вам, что мы знаем о дровяных печах, поможем разобраться, подходят ли они вам, и покажем, как установить дровяную печь.

Что лучше дровяная печь или камин?

Если вы пытаетесь сделать выбор между дровяным камином и дровяной печью, это действительно будет зависеть от того, для чего вы собираетесь его использовать и где вы живете. Если бы вы строили дом с нуля, вы определенно хотели бы решить, какой вариант лучше для вас, исходя из вашего местоположения, вашего доступа к дровам и того, соответствует ли регулярное разведение огня для вашего дома вашему образу жизни.

Во многих пригородных районах в домах устанавливают дровяные камины, потому что они выглядят более современно и лучше вписываются в стиль дома. Многие строители даже установят газовые камины, которые действительно красивы, но не всегда дают много тепла. Хотя во многих загородных домах есть камины, они также обычно оснащены центральным отоплением, поэтому камин остается местом для установки украшений. Для многих, кто работает вне дома, просто нецелесообразно поддерживать огонь весь день и ночь, чтобы согреть дом.

В более сельских районах, таких как наша, дровяные печи — единственное, что у нас есть, чтобы согреть наши дома зимой. Многим сельским домам нужна не только дровяная печь для обогрева, но и доступ к запасу дров, чтобы поддерживать огонь всю зиму. В сельском доме дровяная печь будет предпочтительнее дровяного камина просто из-за ее способности более эффективно обогревать помещение. Дровяная печь может выделять почти в три раза больше тепла, чем камин, при этом используя лишь часть дров. Это меняет правила игры для таких поселенцев, как мы, которые ведут самодостаточный образ жизни.

Каковы плюсы и минусы дровяной печи?

Дровяные печи точно не для всех. Есть некоторые опасности, связанные с наличием в вашем доме дровяной печи , и каждый должен соблюдать осторожность при ее эксплуатации. Большинство дровяных печей изготавливаются из чугуна или легированной стали, которые могут быть очень горячими на ощупь снаружи. Очень важно, чтобы вы не касались руками снаружи, когда внутри горит огонь, потому что вы можете пораниться. Кроме того, вам не следует класть какие-либо предметы на дровяную печь или прикасаться к ней, потому что они, вероятно, расплавятся.

Если у вас есть хорошо смонтированная дровяная печь, которой вы пользуетесь осторожно, то это отличная вещь для вашего загородного дома. Эффективность, о которой мы упоминали ранее, является достаточным стимулом! Нам посчастливилось иметь доступ к собственному запасу дров, что делает нашу дровяную печь практически бесплатной после установки. Вы все знаете, что мы все стремимся максимально использовать наши ресурсы, и то, как мы настроены, действительно помогает получить максимальную отдачу от затраченных средств.

Экономическая эффективность дровяной печи, а также тот факт, что для ее работы не требуется газ или электричество, являются лучшими причинами для инвестиций в дровяную печь. При отключении электроэнергии и стихийных бедствиях вы никогда не знаете, когда можете потерять доступ к коммунальным услугам. Однако с дровяной печью вы знаете, что можете согреть свою семью ночью, независимо от того, какие обстоятельства могут возникнуть.

Дровяная печь своими руками

Для фермы мы выбрали маленькую дровяную печь с ножками, чтобы не нужно было строить под него базу. У печи должна быть труба, которая выводит дым наружу, но мы не смогли найти никаких приспособлений для выпуска дыма через крышу. Вместо этого мы решили поднять трубу от дровяной печи через стену магазина, а затем, как только она выйдет наружу. Для этого нам пришлось вырезать отверстие в стене, где труба будет выходить для вентиляции, и прикрепить трубу к стене как внутри, так и снаружи.

При установке дровяной печи необходимо убедиться, что никакие предметы не находятся в зоне установки и не соприкасаются с внешней стороной печи. Вы также хотите убедиться, что вы защищаете стены, перед которыми он будет стоять, от тепла, которое будет излучаться от него. Длительное воздействие тепла может не только повредить ваши стены, но и даже поджечь их, если они деревянные. Мы взяли несколько листов алюминия, чтобы защитить стены за дровяной печью.

После установки мы протестировали его, чтобы убедиться, что дым выходит наружу правильно. Последнее, что вы хотите, это ваше внутреннее пространство, заполненное дымом! После того, как мы протестировали его и убедились, что все в порядке, мы зажгли его и грелись в тепле! Ферма вообще не оборудована отоплением, а эта дровяная печь будет согревать нас и наших клиентов всю зиму!

Теги

Просмотрите магазин Stivers

Вам также может понравиться

Как готовить на дровяной печи

Некоторые из приведенных ниже ссылок являются партнерскими ссылками, что означает, что я буду получать комиссию без каких-либо дополнительных затрат для вас, если вы перейдете по ссылке и сделаете покупка. Несмотря на это, я ссылаюсь только на продукты, которые мы используем в нашей усадьбе или в которые верим.

«Жить как в 1800-х годах в современном мире». Похоже на противоречие, не так ли? Но даже если у вас есть электричество и водопровод, есть несколько ценных советов по приготовлению пищи на дровяной печи, которые могут пригодиться в случае необходимости.

Этот пост был первоначально опубликован в декабре 2019 года и включал в себя мое подкаст-интервью с Джеки Мари Бейер. Я обновил его, добавив свое видео о том, как печь на дровяной печи.

В этом посте я поделюсь некоторыми своими советами, а также советами Джеки из подкаста о приготовлении пищи на дровяной печи… слушайте подкаст, чтобы узнать больше о разумном использовании воды и о многом другом во время отключения электроэнергии.

Это подкаст № 221, вы можете посмотреть все остальные мои подкасты Pioneering Today прямо здесь. Я хочу не только вдохновить вас, но и дать вам четкие инструкции по созданию собственного сада, кладовой, кухни и жизни, которую вы хотите для своей семьи и дома.

Послушайте эпизод подкаста, чтобы узнать, как Джеки и ее муж Майк живут вместе на северо-западе Монтаны более 25 лет, 6 из них без электричества и водопровода.

А теперь мои советы по приготовлению пищи на дровяной печи.

Жизнь в стиле 1800-х

Жить без электричества может быть довольно сложно во многих отношениях, и современным поселенцам важно знать, как обходиться без электричества в повседневной жизни.

Поскольку мы современных поселенцев, многим из нас на самом деле не нужно жить без электричества. Но есть много советов и уловок, которые мы можем взять у тех, кто жил в то время, когда это был их единственный выбор.

Мой папа, например, много лет жил маленьким мальчиком в хижине без электричества и водопровода! Вы можете наблюдать, как мы путешествуем по усадьбе, где он вырос, и он делится воспоминаниями из жизнь в эпоху Великой депрессии здесь .

Как обходиться без электричества

Управлять своим домом без электричества может быть непросто. Даже если вы не хотите быть полностью «автономным», существует множество советов и приемов, позволяющих сделать жизнь без электричества даже на короткое время более управляемой.

Большинство из нас определенно могут пережить кратковременное отключение электроэнергии, но когда это случается часто, как это происходит там, где мы живем, особенно когда время от времени случаются наводнения и мы остаемся без электричества в течение нескольких дней, а иногда и недель, это важно до будьте готовы заранее .

Вы можете прочитать мой пост о том, как использовать генератор во время отключения электроэнергии , но продолжайте читать мои кулинарные советы.

Дровяная плита и приготовление пищи на дровяной плите

Приготовление пищи в дровяной «кухонной плите» и приготовление пищи на дровяной плите сильно отличаются.

Дровяная плита — это печь, которая отапливается дровами, но предназначена для приготовления пищи. Он также может обогревать дом, но не предназначен для использования в качестве основного источника тепла или обогрева больших площадей, как дровяная печь.

В нашем доме есть дровяная печь, на которой мы готовим, и за многие годы я усвоил много советов, как правильно готовить разные блюда, даже печь пироги!

Как готовить на дровяной печи

Тип дров

Когда дело доходит до приготовления пищи на дровяной печи, дрова, которые вы сжигаете, играют большую роль.

• Лиственница – Разожжет очень жаркий огонь.
• Ложаная сосна – очень быстро нагревается, а затем остывает.
• Пихта – Воля горит и держится очень долго.
• Клен – горит жарко, но производит больше пепла.

Таким образом, в зависимости от типа готовки, которую вы готовите, вам потребуется соответствующий источник древесины.

Например, если вы собираетесь готовить рагу на медленном огне на дровяной плите в течение дня, пихта будет хорошим выбором для сохранения тепла.

Если вы хотите печь и вам нужно много тепла для создания печи, вы можете начать с ложи, а затем добавить немного лиственницы, чтобы поддерживать тепло на протяжении всей выпечки.

Если у вас нет подходящего вида дров, это не должно вас останавливать, возможно, вам придется поэкспериментировать с тем, сколько дров вам нужно, нужно ли добавлять их во время приготовления и т. д.

Выпечка на дровяной печи

Выпечка на дровяной печи становится немного сложнее, потому что вам нужно сначала создать печь. Я делаю это, помещая чугунную жаровню вверх дном на поверхность дровяной печи.

Я узнал, что для некоторых продуктов, таких как печенье или пироги, нижняя часть приготовится намного быстрее, чем верхняя, поэтому я поднимаю поверхность нижней части, помещая металлические ленты для консервирования в один или два слоя, чтобы создать больше тиража (вы можете увидеть, как я делаю это в видео в этом сообщении в блоге).

Вы также можете пойти и купить подставки, которые предназначены именно для этого, но они, как правило, стоят дороже.

Приготовление на медленном огне в дровяной печи

Если вы используете дровяную печь в течение зимних месяцев, чтобы согреть дом, это прекрасная возможность приготовить ужин без дополнительного электричества или газа.

Вы уже используете источник тепла для своего дома, можете также использовать его для приготовления ужина.

Верхняя часть дровяной печи работает так же, как приготовление чили на медленном огне в течение дня.

У моей дровяной печи есть два разных уровня с разной температурой, поэтому, если мне нужно меньше тепла, я передвигаю ее на задний уровень. Если мне нужно что-то, чтобы нагреться быстрее, я оставлю это в нижнем переднем положении.

Кулинарные советы для дровяной печи

Приобретите термометр с мгновенным считыванием! Это изменило правила игры в моей кулинарии на дровяной печи, особенно в выпечке.

Возможность видеть разницу в температуре вокруг поверхности дровяной печи помогла мне узнать, где разместить кастрюли, сковороды или противни, а также сохранить более постоянный нагрев на протяжении всего процесса приготовления.

Жизнь как поселенец

У нас, поселенцев, так много мечтаний и целей, потому что мы не просто садовники и не живем без электричества и водопровода.

Мы находим способ готовить на нашей дровяной печи, не полагаясь на электрическую или пропановую плиту, мы учимся расти настолько, насколько это возможно, чтобы поддерживать наши потребности, такие как производство собственного мыла и мазей.

У нас так много аспектов этого образа жизни и так много вещей, которые мы хотим сделать, потому что мы хотим делать все это. Мы предприимчивые и большие мечтатели.

Иногда легко почувствовать себя подавленным. Но делайте заметки, записывайте все, чего вы достигли, и не забывайте время от времени оглядываться назад, чтобы увидеть, как далеко вы продвинулись, когда начинали.

Подробнее о Джеки

Джеки Мари Бейер и ее муж Майк живут вместе на северо-западе Монтаны уже более 25 лет, проведя 6 лет без электричества и водопровода.

Их цель состоит в том, чтобы выращивать как можно больше собственной органической продукции и когда-нибудь, возможно, стать рыночными фермерами, но тем временем Джеки запустила подкаст Organic Gardener пять лет назад, где она брала интервью у садоводов на заднем дворе, рыночных фермеров и Эксперты по питанию и устойчивому сельскому хозяйству со всего мира изучают лучшие методы выращивания самых питательных продуктов самым простым способом!

Прежде всего, Джеки превратилась из коричневой в зеленую, слушая удивительных гостей в своем подкасте, и теперь чувствует уверенность в своей способности выращивать много питательных продуктов, а также создавать благоприятный для земли ландшафт.

Где найти Джеки

Вы можете найти Джеки на Facebook и Instagram , а также послушать ее подкаст на The Organic Gardener Podcast .

И посмотрите ее тыквенный пирог, приготовленный в дровяной печи, в ее блоге: Домашний тыквенный пирог – Секрет выпечки на дровяной плите



Не забудьте взять мою книгу «План семейного сада», чтобы воспользоваться всеми бонусами! Из этой книги вы узнаете, как вырастить годовой запас еды для своей семьи! Увеличьте свой урожай и максимально используйте пространство, которое у вас есть, используя органические и естественные методы, чтобы вырастить годовой запас фруктов и овощей, которыми наслаждается ваша семья, с помощью пошаговых планов и диаграмм Мелиссы.



Хотите узнать больше о поселенцах? Посмотрите эти интервью. 7

Городское приусадебное хозяйство – советы по самообеспечению небольшого пространства

Как успеть все за день, не теряя времени и не отвлекаясь

Как приусадебное хозяйство помогло восстановлению болезни Лайма

Самые большие ошибки усадьбы, которые мы совершали, и что избегать

Что делать, когда домов.
