Самодельная печь из трубы: инструкция по изготовлению

Самым простым и экономически привлекательным способом сооружения печки, является изготовление ее из обычной трубы. Существует несколько вариантов, которые подразумевают использование труб для обустройства печей. Об их особенностях, способах и технологии изготовления рассмотрим далее.

Оглавление:

1. Как сделать печь для бани из трубы: изготовление горизонтальной печи
2. Конструкция трубы для печи – сооружаем вертикальную печь

Как сделать печь для бани из трубы: изготовление горизонтальной печи

Главное преимущество изготовления печки из трубы своими руками – минимальное количество работ, связанных со сваркой. Поэтому, данный вариант печек отлично подходит для людей, не имеющих особых навыков работы со сварочным аппаратом. Конечно, в процессе изготовления печи из трубы, сварочные работы присутствуют, но в минимальном количестве.

Первым этапом обустройства печки из трубы в бане, является подготовка места под данное устройство. Сначала следует соорудить фундамент, высота которого составит около 30 см. Для его изготовления используйте бетонный состав. После высыхания фундамента на нем сооружается место в виде кирпичной площадки, размером 700х700 мм. Учтите, что для соединения кирпичей между собой использовать нужно только глиняный раствор, ни в коем случае не цементный. Если этого не придерживаться, то в процессе эксплуатации, кирпич начнет отпадать друг от друга. Глина же является огнестойким материалом, который не теряет своих свойств под воздействием высокой температуры.

При выборе кирпича, также следует остановить внимание на красном или огнеупорном его виде. В конце, крайнюю часть площадки следует поднять над полом на расстоянии в 150-200 мм.

Если стены в бане выполнены из дерева, как это часть бывает, то для их защиты от высокой температуры следует использовать защитный экран. Для его сооружения потребуется положить кирпич на ребра, при этом также необходимо использовать раствор на основе глины.

Минимальное значение высоты данного экрана составляет 120 см, а интервал между печкой и экраном 200 мм. Учтите, что главным правилом монтажа самодельной печки в баню из трубы является соблюдение всех норм и правил пожарной безопасности.

Для того, чтобы самостоятельно изготовить печь из трубы в бане, потребуется наличие 150 см трубы, минимальный диаметр трубы для печи составляет 50 см, при этом трубы для печи, по толщине должны быть минимум один сантиметр, таким образом для нагрева печки не потребуется много времени.

В трубе вырезаются детали в виде:

• поддувала;
• топки;
• каменки;
• дверец в каменку;
• поддувала;
• заслонки;
• дна;
• ушек;
• колосника;
• металлической пластины;
• металлического кольца.

Для того, чтобы сварить печь из трубы, следуйте ниже приведенной инструкции:

1. Разрежьте трубу на да участка, один из которых составляет около 60 см, а второй 90 см. Вторая часть будет играть роль каменки и топки, а первая будет резервуаром, в котором нагревается вода.

2. Возьмите большую трубу, сделайте в нижней ее части место, на котором будет располагаться поддувало. По высоте оно не превышает 6 см, а по ширине 18 см.

3. Для монтажа шага под поддувало, используйте электрическую сварку, если у вас отсутствуют навыки работы с данным аппаратом, обратитесь к специалистам. Итак, для выполнения установки шага следует использовать пластину из стали, толщиной около 12 мм, она приваривается на поддувало.

4. Еще из одной части стали следует изготовить элемент в виде колосника. Для его фиксации в печке, на нем привариваются четыре детали в виде ушек.

5. Далее следует процедура вырезания нишу, в которой будет расположена топка. Для закладки в нее топлива в ней следует предусмотреть дверцу. Размеры дверцы составляют около 21х24 см. Она фиксируется на печке с помощью крючков или петель, а дополнительная защелка поможет предотвратить ее открывание.

6. В верхней части топки фиксируется труба, размеры которой составляют 300х350 мм. Она будет выполнять функцию каменки. Монтаж данного элемента – достаточно важный процесс, так как труба должна располагаться таким образом, чтобы между днищем бака и ее верхней частью были интервал в 8-12 см.

7. Далее, задняя часть стенки трубы полностью заваривается, а на передней фиксируется дверца.

8. В готовую каменку накладывается булыжник, а во избежание его высыпания следует изготовить ограду из стального металлического прутка.

9. Возможен вариант сооружения каменки таким образом, чтобы в пространстве над топкой была приварена решетка, в основе которой лежат стальные прутья, а на них располагаются камни.

10. Сверху на печке фиксируются муфты, для изготовления которых использовалась стальная шина, размером в 4-8 мм в толщину и 5 см в ширину. Одна часть муфты приваривается на корпус печки, а вторая является местом, на котором будет установлен бак.

11. На торцевую часть бака, в нижней его части приваривается круглая деталь из металла, толщина которого составляет около 1 см. Здесь, будет вырезано отверстие под дымоход, размером в 13-16 см.

12. Далее, нижняя часть трубы фиксируется на днище бака. Следите за герметизацией швов, так как вода не должна прокапывать из бака на поверхность печки.

13. Для фиксации верхней части бака для воды потребуется наличие специального полу круга, выполненного ил металла. А на нем будет проделано отверстие под дымоход.

14. Учтите, что где-то треть бака остается открытой, чтобы в него с легкостью можно было заливать воду. Чтобы периодически закрывать эту часть бака, рекомендуем соорудить специальную крышку с ручкой, для удобства ее эксплуатации.

15. Следующий этап предполагает приваривание на 300 см выше бака на дымоходе стальной площадки, ее размеры составляют 3х3 см, она выполняет функцию задвижки.

16. В нижней части бака, позаботьтесь об установке крана, с помощью которого можно будет с легкостью сливать воду при необходимости.

Совет: Существует два варианта изготовления самодельной печи из трубы своими руками: горизонтальный и вертикальный. Опытные печники рекомендуют отдать предпочтение первому варианту, так как он обладает высшим КПД, по сравнению с вертикальными печками, из-за более медленного сгорания дров.

Кроме того, перед началом работ рекомендуется обработать все металлические части печки антикоррозийными составами, таким образом, удастся значительно повысить длительность ее эксплуатации.

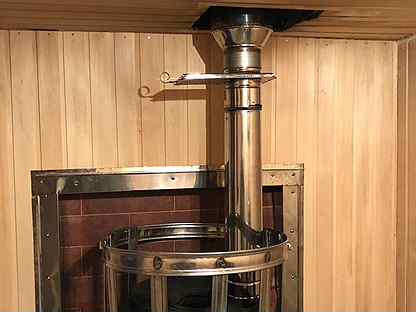

Печи из трубы фото:

Если все же на трубе присутствуют места, на которых уже есть коррозия, то здесь нужно приварить заплатки или вырезать из под дверцу, например.

Обратите внимание: Печь из трубы своими руками в состоянии не только обогреть жилище, но и привести к возникновению пожара и даже взрыва. Несоблюдение технологии ее изготовления, отсутствие задвижки, для регулировки тяги, являются причиной для взрыва такой печки, последствия которого будут очень плачевными.

Слишком большие скопления сажи в печке также способствуют тому, что она забивается, а сажа начинает гореть. Поэтому, при обустройстве горизонтальной печи из трубы, следует оборудовать на ней дожигатель, который располагается на горизонтальном лотке печки. В верхней части трубы сооружается отделение, которое отделяет входную часть от основной. Во избежание копчения, необходимо оборудовать загнутые трубки, которые будут способствовать попаданию кислорода внутрь печки. Таким образом, все топливо будет сгорать не оставляя сажу.

Для улучшения презентабельности такой печки, рекомендуем ее окрасить специальными составами для металлических печей.

Конструкция трубы для печи – сооружаем вертикальную печь

Для того, чтобы изготовить печь в основе которой лежит вертикальная труба, потребуется наличие:

• болгарки или ножовки о металлу, при их отсутствии подойдет любой инструмент, позволяющий разрезать металл;
• сварочного аппарата и электродов;
• двух отрезков трубы, один побольше, а другой поменьше, размер трубы для печи составляет 50 см в диаметре и около 180 см в длине;
• стальной арматуры – из нее сооружают решетку и колосник;
• трубы для обустройства дымохода, ее диаметр составляет 12-14 см, а длина должна составлять такое значение, чтобы дымоход возвышался над крышей минимум на 400 мм;
• наличие врезного крана;
• трубы для того, чтобы обустроить каменку;
• двух, трех стальных листов, толщиной около одного сантиметра;
• колосника;
• четырех комплектов петель, для фиксации двух дверец.

Та часть трубы, которая является большей будет выполнять функцию топки, а та, которая меньшая – станет баком для нагрева воды. Возможен вариант изготовления печки без данного бака. В таком случае, потребуется наличие всего лишь одного отрезка трубы.

Перед началом работы, рекомендуем составить чертеж печи из трубы, с его помощью проводить все работы будет гораздо легче.

В начале работ подготовьте металлический лист и инструмент для его резки. С его помощью из листа вырезается деталь круглой формы, диаметр которого такой же как и сама труба для печки. Данная деталь приваривается к трубе и служит дном печки. Следите за качеством сварки, так как швы должны быть герметичными. Для общего укрепления конструкции на нижнюю часть дна устанавливается и фиксируется сваркой каркас из металлического профиля. Он будет удерживать печь и служить ее ножками.

Сбоку трубы на расстоянии 5 см от дна, располагается нижняя часть поддувала. Для вырезания дверцы используйте болгарку.

Предварительно сделайте разметку дверцы, в соотношении с ранее подготовленным чертежом. На вырезанные дверцы следует наварить петли и ручку, а запорный механизм поможет закрывать и открывать поддувало, при необходимости в этом.

Далее следует процесс изготовления колосниковой решетки. Чтобы его соорудить потребуется из стального листа вырезать деталь круглой формы, диаметр которой такой же как и внутренняя труба. В центральной части круга вырезается прямоугольная деталь, на место которой устанавливаются арматурные прутья. Для облегчения работы, следует в стальном листе просверлить около 20-ти отверстий и колосник готов. Колосник монтируется выше дна на 15-18 см.

На расстоянии 18 см от колосника проделывается отверстие под дверцу, через которую будет закладываться топливо. Ее размер около 26х26 см. К вырезанному фрагменту прикрепляется петля и ручка с запорным механизмом.

Далее, следует изготовление каменки. Существует несколько вариантов выполнения данного процесса:

1. Каменка, в основе которой лежит труба.

Для этих целей потребуется наличие трубы, диаметр которой составляет около 33 см, а длина трубы должна быть меньшей, нежели диаметр печки на 2-4 см. Верхняя часть трубы срезается на треть и получается типа совок. Обрезанная сторона приваривается к печке, а вторая устанавливается в печь и служит местом для расположения камней. Учтите, что данная деталь ни в коем случае не должна полностью перекрывать всю часть просвета, так как это будет мешать свободной циркуляции воздуха. Данный способ отличается высокой сложностью, поэтому предлагаем ознакомиться со следующим, более легким методом изготовления каменки.

2. Каменка решетчатого типа.

Отступите от верхней части трубы около 16 см, наварите решетку в виде колосника. Для этих целей потребуется наличие арматурных прутьев. На решетке и будут уложены камни. Для того, чтобы обеспечить вынимание камней при использовании печки, на расстоянии около 10 см от решетки проделывается небольшая дверца, размером 20х8 см. Таким образом, замена камней и очищение решетки не будет проблемой. Несмотря на простоту выполнения данной решетки, она отличается такими недостатками:

• при установке слишком большого количества камней производится нарушение циркуляции воздуха в печке, таким образом, дым попадает непосредственно в помещение;
• из-за того, что камни напрямую контактируют с жаром, производится их быстрое разрушение.

3. Комбинированный вариант каменки.

В соотношении с диаметром трубы вырезается круглая деталь, одна третья ее часть срезается для того, чтобы в топку попадал воздух. Во избежание падения камней, со стороны круга, где они будут располагаться, наваривается металлическая полоса. Конструкция фиксируется на 18 см ниже верхней части печки.

Завершает работу монтаж бака для воды. Для того, потребуется подготовить трубу меньшего размера, но такого же диаметра, как и предыдущая. В ней также приваривается дно, вырезанное из стального листа. Однако, учтите, что швы в данном случае, должны быть максимально герметичными, так как в баке будет находиться вода, которая может попадать на печку.

В дне бака, необходимо проделать отверстие под дымоход. Установите в него и заварите патрубок. Для изготовления верхней части бака, следует вырезать такой же круг, который разрезается на две части. Одна из них фиксируется на баку, при помощи сварки, а вторая, закрепляется петлями. Таким образом, получаем крышку откидного типа, которая позволяет с легкостью наполнять бак водой. Для более удобного использования крышки на нее наваривают ручку. Для того, чтобы использовать горячую воду, в нижней части печки производится монтаж запорного крана.

Для фиксации двух частей между собой используйте сварочный аппарат. Рекомендуем окрасить печь после изготовления специальной краской, которая устойчива перед воздействием высокой температуры.

Печь из трубы видео:

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

• устойчивость покрытия при механическом воздействии;
• надежная теплоотдача;
• низкий коэффициент расширения при нагревании;
• способность к удержанию жара даже после прогорания дров;
• возможность применять любые типы топлива;
• минимум сварочных швов;
• быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

• металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
• тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

• проверьте прочность конструкции;
• убедитесь, что на поверхности нет повреждений или коррозии;
• в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
• можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

• металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
• трубы – наиболее экономичный вариант;
• процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
• с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
• срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

• пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
• горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
• конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
• горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

• установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
• на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
• 500 мм – минимальный выступ трубы над кровлей;
• все деревянные детали обрабатываются материалом для изоляции со слоем глины;
• поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
• полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

• отрезок трубы для корпуса банной печи;
• кусок трубы для отведения газа;
• металлический лист толщиной 10-12 мм;
• элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
• болгарка;
• сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

• Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
• Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
• Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
• Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.

• Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
• Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
• Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

• Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
• Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
• Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
• Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.

• Спереди выполняем отверстия под топку и зольник, монтируем дверки.
• Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
• Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
• Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
• Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

• сбиваем квадратную опалубку высотой 200 мм;
• равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
• скрепляем элементы арматуры вязальной проволокой на участках соединения;
• вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

• вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
• вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
• привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

• Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
• Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
• На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
• При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
• Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.

• Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
• Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
• Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
• Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
• Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
• Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

• Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
• Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
• Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

Безопасность на воде

Постановление Администрации от 19.11.2020 №683 О проведении на территории муниципального образования «Ленский муниципальный район» месячника безопасности «Ледовая переправа» и надзорно-профилактической операции «Зимняя рыбалка» в осенне-зимний период
Файл:  Загрузить

Постановление Администрации от 3.11.2020 №631 О мерах по предупреждению чрезвычайных ситуаций на водных объектах Ленского района и запрете выхода (выезда) на лед
Файл:  Загрузить

О проведении месячника безопасности на воде

Обеспечение безопасности людей на водных объектах

Уроки безопасности

Постановление Администрации №662 от 29. 10.2019 О мерах по предупреждению чрезвычайных ситуаций на водных объектах Ленского района и запрете выхода (выезда) на лед

Файл:  Загрузить

Об установлении сроков закрытия навигации для маломерных судов на водных объектах в Архангельской области в 2019 году

Файл:  Загрузить

Постановление Администрации №379 от 20.06.2019 О мерах по охране жизни людей на водных объектах в летний период

Файл:  Загрузить

Информационное донесение по подтоплениям на территории трёх муниципальных районов Архангельской области

Постановление Администрации №180 от 22.03.2019 О мерах по предотвращению чрезвычайных ситуаций на водных объектах в весенний период 2019 года и запрете выхода (выезда) на лед

Файл:  Загрузить

Памятка по мерам безопасности на льду

Файл:  Загрузить

Презентация о безопасном поведении на льду в зимний период

Файл:  Загрузить

Соблюдение простых правил безопасности на осенней рыбалке поможет избежать трагедии во время отдыха

Спасжилет – гарантия выживания в случае падения в воду

Основные причины гибели на воде: купание на песчаных косах, пьянство и переоценка своих сил

Файл:  Загрузить

В Архангельской области стартовал месячник безопасности людей на водных объектах

Постановление Администрации №317 от 21. 05.2018 О мерах по охране жизни людей на водных объектах в летний период

Файл:  Загрузить

Постановление Администрации №218 от 2.04.2018 О мерах по предотвращению чрезвычайных ситуаций на водных объектах в весенний период 2018 года и запрете выхода (выезда) на лед

Внимание холодная вода! Или первые жертвы среди купающихся.

Правила поведения для жителей населенных пунктов, попадающих в зону возможного подтопления.

‹ 1 2 ›

Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы

Отопительное оборудование и инженерные системы | №4 (54) ‘2011

Часто при возведении дымоходов совершаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем домовладелец замечает огрехи порой слишком поздно, когда начинает испытывать определенные неудобства при использовании печи или камина. Людям приходится тратить деньги на своевременное устранение возникающих проблем либо капитальный ремонт дымового канала, ведь его неправильная работа вполне способна стать причиной пожара.

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Причины этого неприятного явления могут быть самыми разными.

Независимо от материала, из которого сделан дымоход, срез трубы должен подниматься над наружной поверхностью кровли на высоту, рекомендуемую нормативными документами — СНиП 41-01-2003, пункт 6.6.12; оголовок конструкции венчает дефлектор, вполне эффективно защищающий канал от попадания атмосферных осадков и повышающий силу тяги за счет подсоса дыма с использованием энергии ветра

Куда ветер — туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома;
• неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки;
• недостаточное утепление трубы;
• избыточная длина или же угол наклона участ­ков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;
• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

Отвод дымовых газов и подача воздуха для горения в современных низкотемпературных котлах организуются с помощью коаксиальных газоходов

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

Чтобы задувания не происходило, его оконечная часть должна:
• возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м;
• располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;
• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Специальный вентилятор, установленный внутри дымохода, позволит обеспечить необходимую силу тяги, а устройство, смонтированное в виде насадки на верхнюю часть трубы, будет играть еще и роль дефлектора

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы. Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла. При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Для защиты мест прохождения кровли дымоходом применяются специальные накладки

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м. Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае. Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Главные инструменты трубочиста — это металлический шар на веревке и щетка-ерш. Специальная щетка с составной ручкой чистит дымоход наиболее эффективно

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды. Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

Технология France-Turbo: турбинный электродвигатель внутри дымового канала

На всякий пожарный

Учитывая большую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание возгорания кровли, особенно выполненной из горючих материалов, рекомендуется оборудовать оголовки дымовых труб искроуловителями. По тем же соображениям, согласно нормам, расстояние от наружных поверхностей кирпичных или бетонных дымоотводных каналов до стропил, обрешеток и других деталей крыши, способных воспламеняться, должно составлять не менее 130 мм, а от керамических труб без теплоизоляции и с ней — 250 и 130 мм соответственно. В местах прохождения дымоходами из кирпича перекрытий, сделанных из горючих материалов, нормируются расстояния между ними. Для незащищенных конструкций оно выбирается не менее 500 мм, а для защищенных — не менее 380 мм. Речь в данном случае идет о сооружении разделки, что характерно именно для кирпичных дымоотводных сооружений. А вот для современных модульных дымоходных систем (стальных типа «сэндвич» с внутренним слоем из базальтовой ваты, керамических концентрических и т.д.) четких норм не существует, поэтому при их монтаже не остается ничего другого, кроме как следовать инструкциям производителей.

Осаждающаяся на стенках дымоходов сажа препятствует нормальному дымоотводу и может воспламениться, став причиной возникновения пожара

Присоединять печи к дымоходам можно при помощи дымоотводов длиной не более 0,4 м. При этом должно выдерживаться расстояние не менее 0,5 м от верхней части данного элемента до потолка из горючих материалов при отсутствии защиты от воспламенения и как минимум 0,4 м — при ее наличии. По тем же нормам низ рассматриваемого соединителя отдаляется от сгораемого пола на 0,14 м и больше. Дымоотводы, разумеется, делаются из негорючих материалов.

Материальное соответствие

Современные отопительные котлы характеризуются высокой тепловой эффективностью: почти у всех газовых, жидкотопливных и даже твердотопливных моделей КПД составляет не менее 84%, а обычно превышает 90%, причем «рекордсменами» в этой области являются конденсационные модели.

Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется предусматривать на стадии проектирования дома

Такая производительность благоприятно сказывается на экологии: за счет более полного сгорания топлива максимально снижается уровень вредных выбросов в атмосферу, что к тому же помогает сэкономить энергетические ресурсы и денежные средства пользователя. Однако неизбежным следствием подобного технического совершенства является низкая температура отходящих газов, которая может составлять всего 100–120°C. Она не только становится причиной ухудшения тяги, но и приводит к образованию конденсата с оседанием его на стенках дымохода из-за присутствия водяного пара в составе отводимого дыма. При его изначально невысокой температуре конденсация жидкости происходит еще внутри дымовой трубы: если последняя не успела прогреться или изначально не была утеплена, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, имеющиеся в продуктах горения, и превращается в крайне агрессивную смесь серной и азотной кислот.

Дымоход следует изолировать от конструкций, сделанных из горючих материалов. Согласно нормам, дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

Конденсат может образовываться в достаточно больших количествах, ведь при сжигании 1 м³ природного газа, широко используемого в качестве топлива для бытовых отопительных котлов, выделяется порядка 2 л жидкости, в виде пара уносящейся из топки вместе с дымовыми газами. Кирпичные дымоходы оказались чрезвычайно уязвимы к такому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают внутрь кладки, разрушают дымовую трубу, а затем и отделку дома, штукатурку, бетон. По этой причине подобные конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, без определенной доработки практически не подходят для современного котельного оборудования. Здесь следует применять дымоходы из современных материалов, специально разработанные для низкотемпературных отопительных агрегатов. Наиболее широкое распространение получили стальные трубы — одностенные, которые в таком случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в виде минерального негорючего утеплителя из базальтового волокна. Для этих целей выпускаются также керамические концентрические дымоходы и системы из полимерных материалов. Существуют даже стеклянные дымоотводные конструкции. К слову, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и далеко не всегда могут применяться с печами или каминами, жар от которых бывает недопустимо высоким.

Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально подбирать систему дымоотведения с учетом соответствия характеристик генератора тепла и материалов дымохода.

При монтаже трубы на фасаде здания фиксирующие скобы ставятся с шагом 2,5 м

Для изготовления дымовых труб ведущие производители используют нержавеющую сталь марки 1.4571, хорошие антикоррозионные свойства которой обеспечиваются повышенным содержанием хрома, а также присадками на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавейки снижает аэродинамическое сопротивление магистрали, минимизирует возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по цоколю трубы, отводится к топливнику через сифон, нейтрализатор или напрямую, а затем сбрасывается в канализацию.

Дымоходные трубы из нержавеющей стали, в зависимости от ее качества, пригодны для всех видов топлива и топочных систем. По рекомендациям разработчиков они могут применяться как при рабочей температуре, достигающей 600°C, так и в паре с конденсационными котлами, где отходящие газы охлаждены ниже точки росы. Согласно российским нормативным документам, модульные двухслойные сборные дымоходы из нержавейки со слоем тепловой изоляции из негорючего материала допускается подвергать воздействию температуры не выше 500°С. Следует заметить, что в печной или каминной трубе она поднимается до 1000°C лишь при возгорании сажи, а в обычных случаях не превосходит уже упомянутые 600°C.

В двустенных системах теплоизолирующий материал, заключенный между внутренним и внешним слоями, снижает потери тепла дымовых газов через стенки дымохода, препятствуя их остыванию ниже точки росы, и образования конденсата не происходит. Чтобы дым не проникал через стенку конструкции, то есть вода не конденсировалась с ее внешней стороны, современные дымоходы изготавливаются в газоплотном исполнении.

Отверстия в оголовке дымовой трубы и дефлектор с механической турбиной служат для усиления тяги в канале

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Горячая тема

В печах и каминах температура отходящих газов достаточно высока, и поэтому с ними разумнее всего использовать кирпичные или бетонные дымоходы, что, разумеется, не исключает возможности применения стальных либо глиняных конструкций. В принципе, асбоцементные аналоги тоже годятся, но в соответствии с нормами дымовые газы в данном случае не должны быть нагреты свыше 300°C. Желательно предусматривать для каждой печи отдельный канал дымоотведения, но можно присоединять к одному дымоходу и две печные топки, если они расположены на одном и том же этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа стыка.

Если печи разрешается размещать лишь в одно- либо двухэтажных строениях, причем для генераторов тепла на каждом этаже должен быть устроен свой дымоход, то твердотопливные камины с закрытыми топками допускается устанавливать даже в многоэтажных жилых и общественных зданиях. При этом их необходимо присоединять к коллективной системе дымоотведения через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250°С

Ошибки при сооружении кирпичных дымоходов могут также касаться качества и особенностей кладки или выбора кирпича. В данном случае нельзя использовать его слабо обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, причем монтаж брусков на ребро не допускается. К существенным просчетам относится ступенчатая форма наклонных участков канала, которая приводит к образованию завихрений и снижению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в кладочных швах и сдвоенных вертикальных швов — все это становится причиной возникновения проблем при эксплуатации кирпичных дымоходов.

При сооружении подобных конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки топок печей и каминов, а также печных труб используются только огнеупорные керамические изделия. Технология их производства предусматривает обжиг при температуре 1300–1350°C, при этом цвет готовой продукции бывает разным — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных топок различного типа выпускается прямой и клиновидный (торцевой и ребровой) огнеупорный кирпич.

Состояние кирпичного дымохода требуется периодически контролировать: для упрощения этой задачи конструкции белят, так как черная копоть, свидетельствующая о наличии трещин и утечек дымовых газов, хорошо заметна именно на светлой поверхности.

Модульная дымоходная система для каминов

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома.

Модульная дымоходная система для котлов

Стальная модульная система дымоотвода Groupe Poujoulat для котлов надежно крепится на кирпичной стене, а оголовок трубы оснащается дополнительной насадкой, препятствующей охлаждению наружного участка конструкции.

Текст: Александр Преображенский

Почему дымит печь? Труба и дефлектор

Любая печь, какое бы топливо мы не использовали рано или поздно выходит из строя. Расход топлива увеличивается, а эффективность его использования уменьшается. Это зависит не только от конструктивных особенностей печи, но в большей степени от исправности отдельных ее частей (дымохода, трубы, топки).

Хорошо сложить или капитально отремонтировать печь это искусство. А вот текущий ремонт вполне можно сделать своими руками. Обычно о ремонте печи мы вспоминаем, когда она начинает слишком сильно дымить. Диагноз здесь один – недостаточная тяга. Это может быть вызвано отложением слишком толстого слоя сажи на стенках дымохода или образования трещин и щелей в швах кладки.

Но как правило играют оба эти фактора. Скопление сажи, кстати, ведет не только к увеличенному расходу топлива, но и может вызвать пожар. Еще один факт – слой сажи в 3 мм почти наполовину сокращает теплоотдачу печки. Вывод напрашивается один – систематически прочищайте топку и трубы. Делается это с помощью цепи, проволоки или шеста, которые опускают в трубу с привязанной к ним на конце большой тряпкой или ершиком. Другой способ заключается в использовании химических веществ, которые, сгорая вместе с топливом, выводят из печки большее количество сажи. К таким веществам относится галит (хлорид натрия NaCL) или, по простому, обычная соль грубого помола.

Печь может начинать дымить с наступлением холодов и дождей. Это говорит о том, что толщина стенок дымохода и трубы просто недостаточна, т.е. недостаточна теплоизоляция. Ухудшения тяги и как следствие – дымление в этом случае происходит из за того, что кирпичные стенки начинают быстро отсыревать, промерзать и, проходящие по ним печные газы более быстро охлаждаются. Лечение здесь требует вскрытия. Дымоход открывают и промазывают все его швы и швы трубы, потом все это дело штукатурят, увеличивая толщину их стенок.

Трещины и щели в стенках топки и дымохода тоже существенная причина для снижения кпд работы печи. Холодный воздух, который проникает в эти щели, особенно если они выше топки, не участвует в процессе горение, но тем не менее сильно снижает температуру в печи, что опять же – ухудшает тягу. Щели и трещины ведут к неконтролируемому подсосу воздуха, что приводит плохому горению топлива, а печь начинает дымить. Для замазывания трещин в кладке обычно используют глиняный раствор. Но готовить его нужно потщательней дабы не создать с его помощью новых трещин. Для придания эластичности раствору в него иногда добавляют асбестовое волокно. А топочную дверцу укрепляют проволокой и также обмазывают раствором. Вьюшечные дверцы обмазывают обычным глиняным раствором.

Если в ходе ремонта дымохода и трубы необходимо менять растрескавшиеся или перегоревшие кирпичи, то поступают таким образом: удаляют испорченный кирпич, тщательно очищают это место, смачивают его водой, а потом кладут слой глиняного раствора на горизонтальный ряд кладки. Для заполнения верхнего и вертикального швов раствор наносят на бока самого нового кирпича и после этого вставляют его на подготовленное место. Сам кирпич, перед нанесением на него глины, ненадолго опускают в воду.

Саму печь штукатурят по горячей поверхности, когда она протоплена. Обычный раствор для этого не подходит, так как он будет трескаться. Рекомендуется штукатурный состав делать из: 3 кг штукатурной извести, 9 кг мелкого песка, 1 кг гипса, 0,3 кг асбеста. Смесь разводят раствором поваренной соли. Побелку и покраску печи делают водными растворами.







Печь может дымить когда ее вот вот только сложили, и это во многих случаях нормально, потому что она сначала должна высохнуть. Топить ее во время сушки стоит часто, но небольшими порциями быстро прогорающего топлива и с не очень интенсивным огнем.

А вот если и после сушки печь продолжает дымить, значит, что-то не было учтено при проектировании печи и ее кладке.

Основных конструктивных причин задымления помещения от печи, как правило две:

Неправильно выбранное (слишком маленькое) сечение дымовой трубы
Теоретически сечения дымохода 125х125 мм (1/2 на 1/2 кирпича) достаточно для печей с теплоотдачей до 3000 ккал/ч, а сечения 125/190 мм (1/2 на 3/4 кирпича) – при теплоотдаче 4500 ккал/ч.

Малая высота и неправильное расположение трубы на крыше
Высоту трубы в зависимости от ее позиции на крыше нужно выбирать следующим образом:
Если труба расположена на расстоянии до 1,5 от конька крыши, то она должна быть на 0,5 м выше конька. При расстоянии от 1,5 до 3,0 м –на его уровне. Если еще дальше, то на уровне условной линии, проходящей от конька под углом 10 градусов к горизонту.
Безусловно, все недоработки можно устранить либо перекладкой печи, либо изменением высоты трубы. Но есть и другой способ, который можно применить и при нормальной тяге печи – установить на трубе дефлектор.



Устройство дефлектора

Это устройство действует по принципу отклонения потоков воздуха:
1 – колпак; 2 – обратный конус; 3 – диффузор; 4 – стойка; 5 – хомут; 6 – заклепки; 7 – болт М6; 8 – гайка М6; 9 – дымовая труба

Дефлектор состоит из двух стаканов и укрепленного над ними конусообразного зонтика. Нижний стакан имеет цилиндрическую форму. Его функции обычно выполняет металлическая, керамическая или асбоцементная труба 9, на которой монтируют дефлектор. К нижнему стакану с помощью хомута 5 болтами 7 крепят на стойках 4 расширяющийся книзу верхний стакан (диффузор) 3 и зонтик 1.

Работает дефлектор так: горизонтальные струи воздуха (ветер), встретив на своем пути стенки верхнего стакана, огибают его с боков. Часть воздушного потока, скользя по поверхности, заворачивает вверх и попадает в диффузор, подсасывая выходящий из трубы дым. При этом движение дымовых газов в трубе становится более интенсивным, увеличивается тяга в печи. Если же ветер дует не горизонтально, а под углом, сверху вниз, или снизу вверх, то он также способствует усилению тяги. Дуя наискосок, он проникает снизу в верхний стакан через зазоры и подсасывает поступающий в трубу дым.

Когда дует низовой ветер, проявляется один недостаток, который присущ всем дефлекторам: под зонтиком возникают вихри, которые замедляют выход дыма. Поэтому снизу под зонтиком устанавливают обратный конус 2, который отражает потоки воздуха с дымом, рассекая их и выводя наружу.

Установка дефлектора дает заметный прирост тяги, что имеет большое значение, когда дымоход печи – не прямой, а имеет от 2 до 4 оборотов.

Чаще всего дефлектор делают из оцинкованного железа. Приведенные выше размеры дефлектора выбраны для установки на асбоцементной дымовой трубе диаметром 120 мм. Если изготавливать дефлектор своими руками, то колпак 1, конус 2 и диффузор 3 лучше собирать на фальцах. Но можно их собрать и на заклепках, или сварить контактной сваркой. Точных выкроек не привожу, они зависят от диаметра дымовой трубы, но соотношение размеров деталей может быть таким как указано на рисунке выше.

Печь отопительная TMF Нормаль-2 ТУРБО антрацит, НК, ТЗ

Описание Печь отопительная TMF Нормаль-2 ТУРБО антрацит, НК, ТЗ

Отопительная печь «Нормаль 2 Турбо» предназначена для воздушного отопления помещения объемом до 120 м3. Она разработана на базе печи «Нормаль 2» и отличается наличием встроенных конвективных теплообменных труб с возможностью постоянного принудительного наддува в них нагреваемого воздуха.

Встроенные конвективные теплообменные трубы увеличивают площадь поверхностей нагрева на 80%. Принудительный наддув электрическим вентилятором увеличивает скорость прохождения воздуха через теплообменные трубы в несколько раз, обеспечивая «турбореактивный» разогрев помещения.

«Нормаль 2 Турбо» предназначается для эффективного воздушного отопления жилых и нежилых помещений и обеспечивает нагрев в ускоренном режиме.

 Скачать инструкцию по эксплуатации

Теги: печь TMF, TMF Екатеринбург, печь отопительная TMF

Характеристики Печь отопительная TMF Нормаль-2 ТУРБО антрацит, НК, ТЗ

Основные характеристики
Страна производства:	Россия
Производитель	Термофор
Объем отапливаемого помещения, м3	100
Вес, кг:	37
Объем топки, л	60
Мощность,кВт	6
Стекло дверцы:	Нет
Размеры и подключение
Длина, мм	575
Высота, мм:	590
Ширина, мм:	330
Диаметр дымохода, мм:	120

какую трубу использовать, трубы из нержавейки, температура в дымоходе печки

Содержание:

Обустройство дымохода для банной печи лучше доверить опытному мастеру, но владельцу будущей постройки на приусадебном участке не помешает разобраться в тонкостях такой работы.

От правильного устройства одного из главных элементов бани зависит продолжительность сохранения тепловой энергии в помещении, пожаробезопасность строения, а также своевременный вывод продуктов сгорания топлива.

Сегодня в специализированных магазинах можно получить подробную консультацию относительно приобретения комплекта элементов, необходимых для установки дымохода в банной постройке. Для этого у продавцов-консультантов имеется специально разработанное программное обеспечение.

Разновидности дымоходов для банных печей металлическими конструкциями не ограничиваются.

Какими же они бывают?

Типы печных дымоотводов

Дымоходы для бань отличаются:

• по материалу изготовления;
• по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.

По месту расположения и конструкционному решению они бывают двух видов:

Выбирают оптимальный вариант с учетом преимуществ и недостатков каждого типа труб для дымоотведения.

Кирпичные дымоходные конструкции

Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.

Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.

Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.

Кирпичная труба для банной печи, сильно покрытая сажными отложениями изнутри, способна вызвать задымление бани или даже загореться в процессе растопки от искр, попавших на нее (прочитайте: “Почему дымит печь в бане и как это исправить”). В итоге подобная ситуация может привести к печальным последствиям.

Металлические дымоходы

Смонтировать металлическую дымоотводящую трубу гораздо проще, чем кирпичное строение и обойдется ее установка намного дешевле. Используемые сейчас сэндвич-конструкции изготавливают с утеплителем. Они отличаются практичностью по сравнению с одностенными металлическими изделиями, но у них отсутствует способность продолжительное время сохранять тепло внутри агрегата.

Основное преимущество металлических конструкций заключается в наличии гладкой внутренней поверхности, на которой отсутствуют грани. Благодаря такой особенности, дым беспрепятственно будет выходить наружу под воздействием турбулентного потока.

У металлических дымоходов имеется и недостаток. Когда происходит резкий перепад температуры, на внутренней поверхности может образоваться конденсат. Если такую конструкцию для отопительного прибора планируют установить в регионе с продолжительными суровыми зимами, то необходимо отдать предпочтение трубам, имеющим максимально толстый слой теплоизолятора.

Внешняя и внутренняя дымоотводящая система

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям – это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.

Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки. Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

У подобных вариантов имеется недостаток, который заключается в необходимости прокладывать трубу через перекрытия и кровлю.

Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.

На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

Чтобы обустроить гидроизоляцию около трубы на крыше здания потребуется клей-герметик и особый резиновый уплотнитель, который помещают на дымоход.

Критерии подбора труб

При покупке этих элементов для системы дымоотвода непременно учитывают следующее:

1. Величину их внутреннего сечения. Трубы для банных печей из нержавейки или стали рассчитывают с учетом проектируемой мощности агрегата. Для банных построек внутренний диаметр обычно составляет 15 –20 сантиметров. В том случае, если сечение будет слишком большим, тепло не сможет задерживаться в печи, а трубы чересчур малого параметра не создадут тягу, требуемую для отвода дыма. При этом ни на одном из участков конструкции диаметр не должен быть менее, чем у выводного патрубка нагревательного агрегата.
2. Протяженность трубы для дымохода не может составлять меньше 5 метров, а более точная величина этого параметра зависит от места монтажа на крыше. Если ее  планируют выводить в середине ската, то трубу нужно приподнимать над уровнем конька на50 сантиметров. Наилучшим вариантом места расположения дымохода на кровле принято считать 1,5 метра от конька, но эта величина не является обязательной и во многом зависит от месторасположения печи в помещении. На качество тяги влияет высота трубы.
3. Чтобы конструкция прослужила долгое время, толщина металла для изготовления труб должна быть не меньше 1 миллиметра.
4. При условии, что в системе дымоотвода запланирована установка бака для подогрева воды, эта емкость будет функционировать по «самоварной» системе – ее приваривают к трубе дымохода. Читайте также: “Какие бывают баки для бани из нержавейки и способы их монтажа”.

Компании, занимающиеся выпуском такого вида труб, изготавливают их с предварительно установленным водогрейным баком. В нем имеется 2 – 3 отверстия, предназначенных для подключения элементов водопровода, чтобы наполнить емкость и развести нагретую воду по точкам ее забора.

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.

Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

Чтобы легче было прокладывать трубу через перекрытие, желательно задействовать короб. Высота его стенок должна превышать толщину преграды на 30 –40 сантиметров. Между стенками короба и трубой оставляют расстояние, равное минимум 18 –20 сантиметров.

Порядок монтажа этого элемента следующий:

1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Когда трубу прокладывают через кровлю строения, со стороны чердака крепят лист металла или асбеста. Он должен иметь отверстие круглой или овальной формы – это зависит от угла наклона крыши. Вокруг трубы, чтобы обезопасить элементы стропильной системы от возможного возгорания, следует уложить жаростойкую изоляцию, применив асбестовые плиты или минеральную вату (прочитайте также: “Как изолировать трубу в бане – проверенные способы изоляции”).

После того, как уложен кровельный материал, выполняют гидроизоляционные мероприятия, поскольку в зазоры между покрытием постройки и трубой иногда может попадать влага. На трубу надевают эластичный элемент. Его фиксируют на поверхности крыши с помощью влагостойкого герметика, а затем надежно закрепляют, используя крепежи для кровли. Поверх трубы устанавливают защитный зонт – он не допустит попадания внутрь конструкции различного мусора, сухих листьев, веток, пыли и осадков.

Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.

Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Для вертикальной фиксации дымохода задействуют крепления-держатели. Труба для обеспечения хорошей тяги должна возвышаться над высотой конька примерно на 50 сантиметров. Поверх оголовка помещают защитный грибок.

Дымоходы из кирпичей

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.

Примерно схема дымохода из кирпичей состоит из следующих элементов:

1. Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.
2. Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.
3. Стояк – прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.
4. Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.
5. Шейка – это место, где труба сужается до начальных внешних параметров.
6. Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.
7. Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.

Возведение кирпичных дымоотводящих конструкций

Дымоход должен получиться ровным, без выступов и проемов за исключением отверстия, предназначенного для вмуровывания трубы из нержавейки или стали.

Его выкладывают из кирпичей в форме столба с внутренним сечением в форме колодца, размер которого может быть в зависимости от мощности агрегата:

• «в полкирпича» – 130х130 миллиметров;
• «в кирпич» – 130х260 миллиметров.

Основой для дымоотводящей системы является фундамент. Он выкладывается той же толщины, как и для печи и образует с ним общую конструкцию. Трубу поднимают до определенного ряда и монтируют задвижку. Дальше продолжают делать работу согласно схеме, подходящей для обоих типов дымохода. Количество кирпичей, уложенных на каждой стороне конструкции, может меняться с учетом ее размера.

Последовательность действий при кладке согласно порядовке:

1-й ряд – является последним рядом обустройства шейки трубы.

2-й ряд. Приступают к выкладке распушки – кирпичи располагают со сдвигом наружу приблизительно на третью часть длины кирпича. В процессе работы нужно будет использовать не только целые изделия, но и их фрагменты. Для этого их небольшой киркой разбивают на нужные части.

При смещении кирпичей в сторону, их изнутри конструкции следует дополнять фрагментами, поскольку внутренний диаметр колодца в течение кладки должен оставаться неизменным. Если не придерживаться данного правила, сила тяги может значительно снизиться.

С 3-го по 5-й ряд. Продолжают выкладывать распушку, смещая кирпичи на треть их длины и сохраняя величину внутреннего сечения.

6-й ряд. Его размер аналогичен пятому, но укладывается он без сдвига.

7-й и 8-й ряды. Порядок кладки аналогичен первому ряду.

После завершения создания разделки приступают к возведению выдры, но эта работа отличается сложностью, поскольку при помощи каждого последующего ряда в результате должна получиться ступенька с выступающими на треть кирпичами:

1. Ее первый ряд по размеру и форме делают аналогично последнему ряду распушки.
2. Начиная со второго ряда, приступают к выкладке ступенек, которые расширят конструкцию на одну треть ширины кирпича в наружную сторону.
3. Все последующие ряды кладут согласно схеме создания выдры.

Потом следует шейка, а за ней – оголовок, состоящий из двух рядов, при этом нижний ряд делают выступающим наружу. На завершающем этапе ставят колпак.

В итоге горючие элементы, присутствующие в чердачном перекрытии, будут защищены распушкой, но создать гидроизоляцию трубы все же надо, причем до того, как крыша будет накрыта кровельным материалом. Делают гидроизоляционные работы с использованием мастики и рубероида. Нужно нанести мастику на поверхность нижней части трубы, а потом разогреть при помощи горелки. Далее на горячий состав приклеивают рубероид.

Затем поверх гидроизоляции вплотную к трубе монтируют кровельный материал, а уже на него накладывают декоративную отделку, получившую название «фартук». Все оставшиеся зазоры как можно плотнее наполняют герметиком, чтобы влага не проникала в щели между кирпичной трубой и кровлей.

Несмотря на то, что создание дымохода лучше доверить профессионалам, его возвести можно и самостоятельно. Наиболее сложной задачей считается монтаж узлов прокладки трубы через стены и перекрытия. Следует предварительно изучить имеющуюся на данную тему информацию.

Специалисты предупреждают: дымоход представляет собой конструкцию, от качества устройства которой зависит не только здоровье, но и жизнь людей, не говоря о целостности банной постройки и сохранности имущества.

Особое внимание нужно уделить пожаробезопасности конструкции, поскольку при активном горении температура в дымоходе банной печи может достигать 500-700 градусов. В процессе строительства нельзя допускать никаких упрощений в работе – это может стоить человеческой жизни.

При наличии малейших сомнений в собственных возможностях лучше заказать обустройство дымохода у специалистов.

Ярусная паротрубная мини-печь Baby Rembrandt 25 дюймов | Belshaw Adamatic XR-4

Ярусная паротрубная мини-печь Baby Rembrandt 25 дюймов | Belshaw Adamatic XR-4 | Элитное ресторанное оборудование

Производитель:
Товар:	Belshaw Adamatic XR-4 – паротрубный духовой шкаф Baby Rembrandt с миниатюрной паровой трубкой, 25 дюймов,
Наличие:	В наличии
Доставка:	Обычно отправка в течение 2-4 рабочих дней
Артикул:	XR-4
Состояние:	Новый
Длина:	35 “
Ширина:	25 “
Высота:	75 “
Обзоры	0 из 5 звезд общего рейтинга пользователей

Задать вопрос Распечатать страницу Электронная страница

---

Обзор

Печь Unisource Baby Rembrandt Mini Vapor Steam Tube Deck Oven 25 дюймов [XR-4] – это статическая печь, что означает отсутствие вентиляторов для сушки выпечки. Самая важная характеристика этой духовки – Уникальная система нагрева. Тепло подается плотной сетью запатентованных закрытых паропроводов, в которых циркулирует горячий пар. Пекарные камеры на каждой платформе обернуты этими паровыми трубками по всему периметру. каждая паровая паровая трубка проходит индивидуальные испытания и сертификацию на нашем заводе. Эта уникальная концепция паровых трубок для нагревающего пара обеспечивает нашим клиентам низкое энергопотребление, быстрое восстановление температуры и идеальную однородную выпечку каждый раз! Эта печь настолько энергоэффективна, что через 12 часов после выключения она все еще сохраняет температуру 250º!

---

Информация о продукте

Глубина	35 “
Тип двери	Стекло
Высота	75 “
Длина	35 “
Производитель	Пекарня от Unisource
Номер модели	XR-4
Вес	770 фунтов.
Ширина	25 “

Детали

√ Прочный пол и внешний вид из нержавеющей стали

√ На этот товар действует 5-летняя гарантия

√ Это устройство было построено на прочной раме из нержавеющей стали

√ Поворотные ролики опционально

√ Товар поставляется в полностью собранном виде

√ Внутреннее галогенное освещение для оптимального обзора дисплея

Таблицы спецификаций производителя содержат точные данные об изделии.Подробная информация включает измерения, требования к питанию, сертификаты, электрические подключения и гарантию. Спецификация производителя – это ответ на любой вопрос, который может у вас возникнуть относительно вашего продукта. Просмотреть спецификацию

---

Сравнить с похожими товарами

Предыдущий Следующий	Этот товар Belshaw Adamatic XR-4 – Ярусная паротрубная мини-печь Baby Rembrandt с паровой трубкой 25 дюймов
Цена	21 636 долларов. 72
Доставка	БЕСПЛАТНАЯ доставка
Наличие	На складе
Артикул	XR-4
Длина	35 “
Ширина	25 “
Высота	75 “

---

Сопутствующие товары

---

Рекомендуется

---

Напишите свой собственный отзыв

Просмотрите этот элемент, чтобы помочь другим сделать лучший выбор.
Поделитесь своими мыслями с другими покупателями.
Вы просматриваете: Belshaw Adamatic XR-4 – Паротрубная мини-печь Baby Rembrandt с паровой трубкой 25 дюймов

Еще 249.00 $, бесплатная доставка.

опубликовано к

Контент заполнителя формы.

Лучшая цена на трубу для духовки – Выгодные предложения на трубу для духовки от глобальных продавцов труб для духовки

Отличные новости !!! Вы попали в нужное место для трубы печи. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не будет побит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя труба духовки вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили трубку для духовки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в трубке печи и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести трубку для духовки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Печь для пробирок

, EB 11-II

Духовка с пробирками, EB 11-II

Печь для пробирок EB 11-II имеет 24 пробирки и одну температуру.

Печь EB 11-II предназначена для испытаний на старение в соответствии с ASTM D865 «Разрушение резины при нагревании на воздухе» (корпус для пробирки). Печь также может использоваться для испытаний в жидкостях в соответствии с ASTM D471 и ISO 1817 Влияние жидкостей. Включены стеклянные пробирки для обоих стандартов.

Стеклянные трубки для воздушного охлаждения прилагаются, а стеклянные трубки для водяного охлаждения могут быть поставлены как опция.

Стандарты

Духовка соответствует требованиям к оборудованию ASTM D865, ASTM D471 и ISO 1817.

Диапазон температур

от +40 ° C до +200 ° C

Важные технические характеристики

• Изменение температуры во времени ± 0,5 ° C
• Изменение температуры в помещении ± 0,5%
• Индикатор температуры с датчиком в одной пробирке
• Регулятор температуры с заданным значением 0,1 ° C (ПЛК)
• Регулируемые верхний и нижний пределы температуры с сигнализацией (ПЛК)
• Фиксированный предохранитель от перегрева
• Управляется микропрограммным контроллером, с цветным сенсорным экраном
• Названия тестов могут быть даны в ПЛК
• Улучшенная изоляция снижает потребление энергии, воздействие на окружающую среду и стоимость
• Каналы охлаждения в кожухе для низкой температуры поверхности
• Индикация сбоя питания (PLC)
• Счетчик времени работы (ПЛК)
• Таймер обратного отсчета (ПЛК)
• История аварийных сигналов (ПЛК)

Принадлежности в комплекте

• 24 шт. Пробирки стеклянные для выдержки – EB 11.01
• Стеклянные трубки, 24 шт. Для ASTM D865 – EB 11.02.3 (включая пробки: 1 шт. EB 11.02.2 и 23 шт. EB 11.02.1 )
• Стеклянные трубки 24 шт. Для ASTM D471 – EB 11.02.6 (с пробками: 1 шт. EB 11.02.5 и 23 шт. EB 11.02.4 )
• Бусины керамические 50 шт – EB 11.03
• Необходимые инструменты (например, стилус для сенсорного экрана ПЛК)
• Аккредитованная калибровка, включая сертификат
• Руководство на английском языке

Опции для EB 11-II

• EB-P – Функция линейного изменения для настроек температуры в ПЛК
• EC 11 – Программное обеспечение монитора
• ED 04 – Компьютер (Windows)
• ED 06 – Источник бесперебойного питания (ИБП), рекомендованный для компьютера для устранения помех от сбоев питания до 30 минут
• Сетевой кабель

Дополнительная информация

Загрузить брошюру по продукту: Печи старения Elastocon.pdf

Гирлянда 1467400 Горелка, стальная труба, конвекционная печь

Перейти к содержанию Перейти к навигации

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединились и объединились с IPC, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт. Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединились и объединились с NDCP, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт.Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединились и объединились с SMS, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт. Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет!

RSCS и Parts Town объединили свои усилия, объединив знакомую команду с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт.Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с замечательной командой, которую знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям. Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Чего можно ожидать:

• Больше всего запчастей на планете – все OEM, все время
• Отличная технология, которая упрощает поиск и покупку запчастей, включая поиск серийного номера, PartSPIN® и умные руководства, найдено в партстауне.com и наше ведущее в отрасли мобильное приложение
• Исключительный опыт работы с клиентами от команды, которой вы доверяете, с каждым электронным письмом, живым чатом, текстовым сообщением и телефонным звонком, обеспечивается дружелюбной и знающей командой
• В более поздние часы, чем кто-либо другой – предлагает поддержку и отправка всех заказов на складе до 9 вечера по восточному времени

Чего можно ожидать:

Готовы начать? Погнали!

Продолжайте движение в Parts Town

Ищете запчасти для оборудования для напитков?

Marmon Link – это новый источник оригинальных запчастей для производителей оборудования Marmon.Найдите детали и аксессуары для розлива напитков, а также детали для Корнелиуса, Замка принца, Серебряного короля, Анджело По и короля Сэйбер.

• Отправьте!

  Отправка сегодня из Parts Town Корабли из Города Запчастей

  Отправлено из

  если заказано в следующем 00ч: 00мин: 00сек

  На складе, обычно отправляется 1-2 дня

  53,30 $ Моя цена: 53,30 $

  больше вариантов покупки для доставки

• Кол-во в наличии:

  Часы приема: Пн – пт

  Моя цена:

Войдите, чтобы включить Быстрый заказ

Ваша кредитная карта не может быть сохранена в настоящее время.Свяжитесь с нами или повторите попытку позже.

Что-то не так с вами введено. Пожалуйста, проверьте и введите снова

Обязательные поля.

Подтвердите подтвержденный адрес, который мы нашли для вас

Используйте проверенный адрес вместо

Выберите обновленный адрес

Введенный вами адрес

Выберите начальный адрес

Нам не удалось найти этот точный адрес. Прежде чем продолжить, убедитесь, что указан правильный номер дома.

Да, это правильно Нет, мне нужно это изменить {{/каждый}} {{/если}}

{{= productEntry.product.name}}

Parts Town Номер детали: {{= productEntry.product.code}} {{if productEntry.product.customerPartNumber! = null}} Номер детали клиента: {{= productEntry.product.customerPartNumber}} {{/если}} {{if (productEntry.availableQty == 0 && productEntry.product.obsolete) || productEntry.product.zeroPrice || productEntry.product. ContemporaryUnavailable}}

Больше не доступно: {{= productEntry.количество}}

{{else productEntry.availableQty

{{если productEntry.availableQty> 0}} В наличии: {{= productEntry.availableQty}} {{/если}}

{{если productEntry.availableQty> = 0}} Невыполненный заказ: {{= productEntry.quantity – productEntry.availableQty}} {{еще}} Невыполненный заказ: {{= productEntry.quantity}} {{/если}}

{{еще}}

В наличии: {{= productEntry.количество}}

{{/если}} {{if! disableQuantity || ! disablePrice}} {{if! disablePrice}} {{if productEntry.product.price.value> productEntry.product.price.listPrice}} {{if productEntry.product.price.formattedValue! = null}} Моя цена: {{= productEntry.product.price.formattedValue}} {{/если}} {{else productEntry.product.price.value == productEntry.product.price.listPrice}} {{если productEntry.product.price.formattedListPrice! = null}} Прейскурантная цена: {{= productEntry.product.price.formattedListPrice}} {{/если}} {{еще}} {{if productEntry.product.price.formattedListPrice! = null}} Прейскурантная цена: {{= productEntry.product.price.formattedListPrice}} {{/если}} {{if productEntry.product.price.formattedValue! = null}} Моя цена: {{= productEntry.product.price.formattedValue}} {{/если}} {{/если}} {{/если}} {{if! disableQuantity}}

КОЛ-ВО: {{= productEntry.количество}}

{{/если}} {{/если}} {{if! disableOrderInformationBlock &&! productEntry.product.isOffline &&! disablePrice}}

Платежная информация

{{= billingInfo.firstName}} {{= billingInfo.lastName}}
{{= billingInfo.line1}}
{{if billingInfo.line2! = ”}} {{= billingInfo.line2}}
{{/ if}} {{= billingInfo.town}} {{if billingInfo.region}} {{= billingInfo.region.name}} {{/ if}}
{{= billingInfo.country.name}} {{= billingInfo.postalCode}}

Информация о доставке

{{= shippingInfo.firstName}} {{= shippingInfo.lastName}}
{{= shippingInfo.companyName}}
{{= shippingInfo.line1}}
{{if shippingInfo.line2! = ”}} {{= shippingInfo.line2}}
{{/ if}} {{= shippingInfo.town}} {{if shippingInfo.region}} {{= shippingInfo.region.name}} {{/ if}}
{{= shippingInfo.country.name}} {{= shippingInfo.postalCode} }
{{= shippingInfo.Телефон}}

Платежная информация

{{if paymentType.code == ‘CARD’}} {{= cart.paymentType.displayName}}
{{= paymentInfo.cardTypeData.name}}
{{= paymentInfo.formattedCardNumber}}
Exp. {{= paymentInfo.expiryMonth}} {{= paymentInfo.expiryYear}} {{еще}} Выставить счет на мой счет {{/если}}

Способ доставки

{{if deliveryMode.code == ‘фрахт-доставка’}} {{= deliveryMode.имя}} {{/если}} {{html deliveryMode.description}}
{{= deliveryMode.deliveryCost.formattedValue}}

{{/если}}

Введите дополнительную информацию

Номер заказа (необязательно)

{{if Approvers.length}} {{/если}} {{если! disableSummaryBlock}}

ПРОМЕЖУТОЧНЫЙ ИТОГ {{= cart.subTotal.formattedValue}}

Доставка и обработка: {{= cart.deliveryCost.formattedValue}}

{{if! cart.internationalDelivery}}

Налоги: {{= cart.totalTax.formattedValue}}

{{/если}} {{if cart.orderDiscounts.value! = 0}}

Скидки: – {{= cart.orderDiscounts.formattedValue}}

{{/если}} {{если cart.totalTax.value> 0 && cart.deliveryAddress.country.isocode == ‘CA’}}

Пошлины и сборы: включены

{{/если}}

Итого {{= cart.totalPriceWithTax.formattedValue}}

МОЯ ЭКОНОМИЯ {{= cart.totalPrice.formattedSaving}}

{{/если}} {{if cart.internationalDelivery}}

ОБРАТИТЕ ВНИМАНИЕ: в вашей стране могут взиматься импортные пошлины, налоги и сборы, которые вам, возможно, придется заплатить до доставки.

{{/если}} Отмена {{/каждый}} {{/если}} Что-то пошло не так. Пожалуйста, попробуйте еще раз.

Часть города запчастей №:

GL1467400

Жители Калифорнии:

Предложение 65 Предупреждение

Имеет право на плановое пополнение.

Гирлянда 1467400 Оригинальная запасная часть OEM

ГОРЕЛКА

Паротрубные ярусные печи – MECH-MASZ Szczeciński

Печи PPCR предназначены для всех хлебобулочных изделий, в частности для хлеба и булочек.

Печь с паровыми трубками PPCR благодаря инновационной системе трубок – отличный выбор для всех видов хлеба, булочек и хлебобулочных изделий. Ярусная печь с паровыми трубами PPCR представляет собой статическую печь с вертикально расположенными пекарными камерами.Его главная характеристика – система отопления: плотная сеть замкнутых труб, по которым циркулирует пар. Пекарные камеры окружены кольцевыми трубками, излучающими тепло. Пол и потолок каждой камеры находятся в непосредственном контакте с полосой труб и получают тепло за счет теплопроводности.

Внутренних дымовой канал, полностью в огнеупорном материале, передает энергию от сгорания к трубам. Это обеспечивает высокий запас энергии, гарантирующий равномерное приготовление пищи на всех уровнях.Прекрасно размер дымоходы из огнеупорных кирпичей, автоматическое устройство для регулировки проекта и боковые плавал бетоны гарантируют низкое потребление, быстрое восстановление температуры и идеальную равномерную выпечку.

Эта печь обеспечивает постоянную и превосходную равномерность температуры и ее исключительную стабильность после загрузки. Для выпечки используются плиты из специальной бетонной смеси, пригодной для пищевых продуктов. Они обеспечивают идеальное распределение тепла по всей поверхности.Каждая камера сделана из нержавеющей стали и питается от мощных парогенераторов, которые обеспечивают многократный ввод большого количества пара. Мощная паровая система является независимой для каждой пекарной камеры, а ее техническое исполнение и высокоэффективные материалы обеспечивают немедленное расширение пара, проникая в пекарную камеру в больших количествах. Операции загрузки и разгрузки печи упрощаются. Входные отверстия из нержавеющей стали предназначены для использования соответствующих конвейерных лент и оснащены сбалансированными дверцами из закаленного хрусталя и стали.Эти дверцы легко снимаются со своих мест, чтобы можно было легко очистить сами дверцы и пекарную камеру. Духовка работает с газовой или дизельной горелкой и, по запросу, с печью на твердом топливе.

Трубчатая печь соответствует последним нормам CE.

Доступная площадь выпечки: 10,3 / 12,3 / 14,2 / 16,2 / 18,2 / 20,2 / 22,2 / 24,2 м²

Экономия
Отличная аккумуляция тепла, очень низкий расход топлива (на 30% меньше, чем в циклотермических печах)

Качество
Мощная паровая система, идеальный и стабильный результат

Комфорт
Очень тихая работа, нет турбин / вентиляторов

Безопасность
Можно нагревать с помощью

Трубчатая печь премиум-класса для походной печи Gstove

Трубчатая печь премиум-класса для походной печи Gstove – Gstove AS Int

2000249

Gstove2016

Gstove Принадлежности для походной печи

Встроенный термометр и стеклянная дверца

Написать отзыв

Авторизуйтесь, чтобы написать отзыв

×

Трубчатая печь PREMIUM

Встроенный термометр и стеклянная дверца

Необходимый

Сохранять Закрывать

148

{“KundeId”: “19”, “KndKontaktId”: “13”, “Kundenavn”: “Anonym kunde”, “Score”: “0”}

В настоящее время этот товар недоступен из-за длительного срока поставки !
Готовьте еду, как химэ, в нашей популярной трубочной печи, эта версия также имеет стеклянную дверцу и встроенный термометр.

Теперь вы можете установить духовку на все плиты Gstove.
Замените трубку, и вы готовы готовить еду как дома.

Теперь со встроенным термометром и стеклянным окошком, так что вы можете смотреть на пищу, которую готовите, а также следить за температурой.
Термометр показывает 300 градусов Цельсия.

Тепло от трубы проходит под, над и по обеим сторонам плиты, это дает отличный результат без дыма, приближающегося к вашей еде.

Перемещайте духовку вверх или вниз по трубе в зависимости от того, насколько сильно вы обычно горите.

В комплект входит

3 решетки, которые можно разместить в любом месте на 4 места и вынуть, если вы готовите что-то большое.

Пицца или лазанья в поездке? Это облегчает вам задачу.

Мы рекомендуем использовать отрезок трубы 2 для быстрого приготовления и отрезок трубы 3 для более длительного приготовления.

ВИДЕО:

Диаметр	6 см (2.36In)
Высота	42,3 см (16,65 дюйма)
Материал	Нержавеющая сталь
Глубина духовки	19 см (7.48In)
Высота духовки	15,5 см (6,10 дюйма)
Ширина духовки	15,5 см (6,10 дюйма)
Масса	5100 г
Ширина	24 см (9.45In)

Написать рецензию

Авторизуйтесь, чтобы написать отзыв

×

Трубчатая печь PREMIUM

Встроенный термометр и стеклянная дверца

Необходимый

Сохранять Закрывать

148

{“KundeId”: “19”, “KndKontaktId”: “13”, “Kundenavn”: “Anonym kunde”, “Score”: “0”}

Назад

2000249

148

Товар есть на складе.

Товар заказан у поставщика, дата доставки подтверждена.

Товар заказан у поставщика, но дата доставки не подтверждена.

Товар необходимо заказывать у поставщика

Этот продукт находится на удаленном хранилище.

Товар заказан у поставщика, но дата доставки не подтверждена.

Товар заказан со склада нашего поставщика.

Непроверенный – обратитесь в службу поддержки для получения дополнительной информации.

Магнетронная трубка – Лампа для микроволновой печи | Запчасть для микроволновой печи | Магнетронная трубка | Трансформатор для микроволновой печи | Предохранитель для микроволновой печи | Диод для микроволновой печи | Запчасть MWO | Микроонд

Все магнетроны с резонатором состоят из горячей нити накала (катода), поддерживаемой высоким отрицательным потенциалом или импульсом с которым поддерживается высоковольтным источником постоянного тока. Катод встроен в центр откачанной круглой камеры с лепестками.Магнитное поле, параллельное нити накала, создается постоянным магнитом. Магнитное поле заставляет электроны, притянутые к (относительно) положительной внешней части камеры, двигаться по спирали наружу по круговой траектории, а не двигаться непосредственно к этому аноду. По краю камеры расположены цилиндрические полости. Полости открыты по своей длине и соединяют общее пространство полости. Когда электроны проходят мимо этих отверстий, они создают резонансное высокочастотное радиополе в полости, которое, в свою очередь, заставляет электроны группироваться в группы.Часть этого поля извлекается с помощью короткой антенны, подключенной к волноводу (металлической трубке обычно прямоугольного сечения). Волновод направляет извлеченную радиочастотную энергию на нагрузку, которой может быть камера для приготовления пищи в микроволновой печи или антенна с большим усилением в случае радара. Размеры полостей определяют резонансную частоту и, следовательно, частоту излучаемых микроволн. Однако частоту нельзя точно контролировать. Это не проблема для таких применений, как нагрев, или в некоторых формах радаров, где приемник может быть синхронизирован с неточной частотой магнетрона.Там, где необходимы точные частоты, используются другие устройства, такие как клистрон. Магнетрон – довольно эффективное устройство. В микроволновой печи, например, входная мощность 1100 Вт обычно создает около 700 Вт микроволновой энергии, а эффективность составляет около 65%. (Высокое напряжение и свойства катода определяют мощность магнетрона.) Вместо магнетрона можно использовать транзисторы для обеспечения микроволновой энергии; транзисторы обычно работают с КПД от 25 до 30%.Транзисторы используются в ролях, требующих широкого и / или стабильного диапазона частот. Таким образом, магнетрон, имеющий более высокий КПД, по-прежнему широко используется в ролях, требующих высокой мощности, но где точное управление частотой не имеет значения. Аналогичный магнетрон с другой удаленной секцией (магнит не показан). Поделиться Вам может понравится Как облагородить печку в доме: 7 способов чем можно обложить кирпичную печь в доме 09.03.2023 Помпейская печь из кирпича: чертежи и размеры + схема кладки с фото, обучающее видео 08.09.2023 Печь металлическая для дома на дровах: как сделать своими руками железные устройства для отопления 02.04.1971 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
