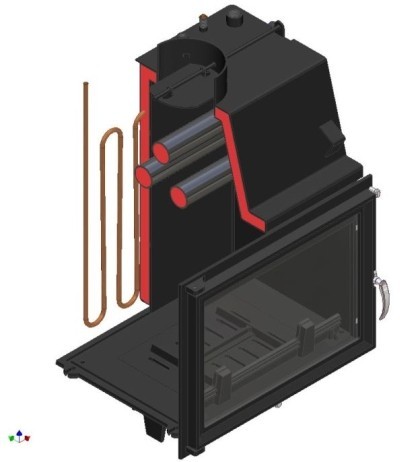

В модельном ряду компании РОМОТОП один из самых популярных типов печных  каминов – это печи с теплообменником. Рассмотрим принцип работы данных печей на примере печи камина TALA 11.

E	G 3/4″	Вход в теплообменник
F	G 3/4″	Выход из теплообменника
G	G 1/2″	Отстойник
H	G 1/2″	Воздуховыпускной вентиль



Данная печь позволяет отапливать не только комнату, где находится печной камин, но и одновременно другие помещения необходимые для обогрева.

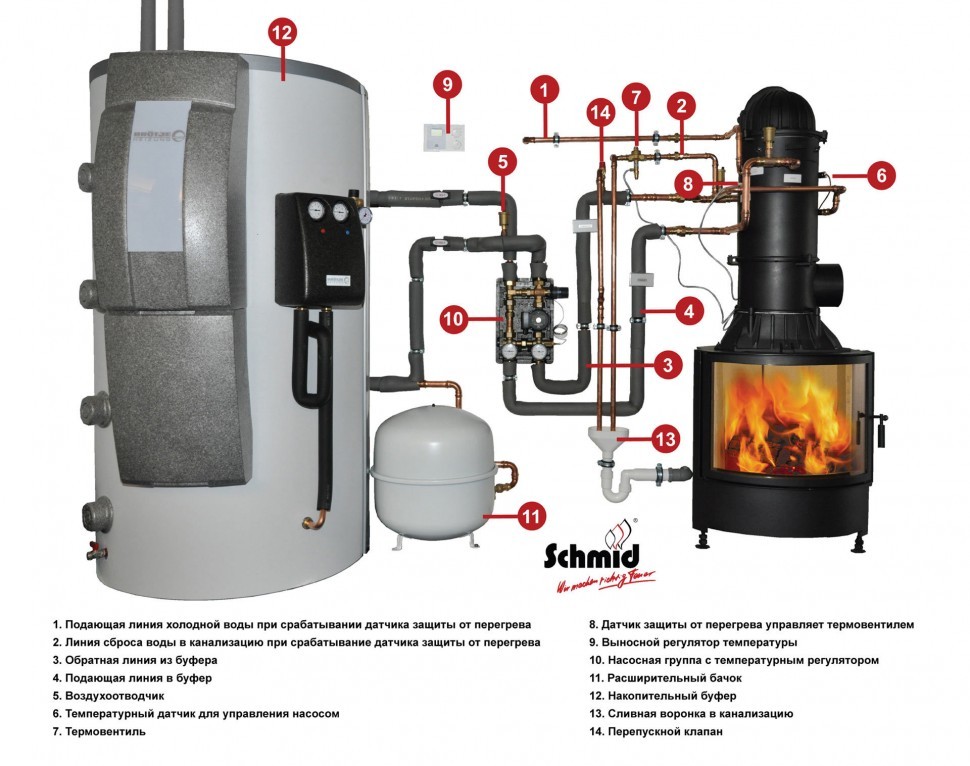

Принцип работы печи камина такого типа заключается в том, что печь подключается к отопительным радиаторам дома. Вода или техническая жидкость, циркулирующая по трубам, проходя через бак теплообменника находящийся возле раскаленной топки, где происходит её нагревание и возвращается обратно во внешний контур уже горячей.

Для  ускорения движения  воды по трубам используют  электрический насос, но он может  отключиться,  при поломке или отключении тока.  В связи с этим в конструкции печи камина с теплообменником предусматривают дополнительную систему называемую охлаждающим контуром, который начинает  работу при  аварийных ситуациях, как только температура  жидкости в теплообменнике превышает  допустимую норму, срабатывает датчик отключения радиаторной системы и включается  охлаждающий контур. Он позволяет обезопасить систему радиаторов от перегрева – холодная вода  из водопровода попадая в специальный охлаждающий  контур в печи, примет тепло из теплообменника и стечет в канализацию.

Эта схема позволяет работать печи с теплообменником без перегрева, пока не устранят аварийную ситуацию. При понижении температуры в теплообменнике до оптимальных значений, включиться клапан закрытия охлаждающего контура и печь камин возвращается к работе в нормальном режиме.

1	Каминный вкладыш (каминная печь) с теплообменником
2	Отопительная система
3	Ввод холодной воды из водопровода
4	Слив
	Ручной вентиль
	Предохранительный клапан
	Термостатический смесительный клапан
	До охлаждающий термостатический клапан
	Насос
	Расширительный бак

Для защиты отопительной системы от высокого давления рекомендуем использовать предохранительный клапан.

Предохранительный клапан устанавливается на выводе отопительной воды из теплообменника. Между теплообменником и предохранительным клапаном нельзя устанавливать какую-либо запорную арматуру. Предохранительный клапан должен быть свободно доступен для регулярной проверки его работоспособности.

Для предотвращения образования конденсата на стенках теплообменника отопительный контур тепловодной каминной печи необходимо оснастить термостатическим смесительным клапаном, который поддерживает температуру воды на вводе в теплообменник на минимальной величине 65°C. Благодаря защите от низкотемпературной коррозии продлевается срок службы теплообменника.



Внимание: Каминную печь, оснащенную теплообменником, запрещается использовать без подключения к тепловодной системе и наполнения носителем тепла, т.е. водой или незамерзающей жидкостью, рекомендованной для этих целей. В целях обеспечения длительного срока службы системы эти наполнители должны соответствовать стандарту

ČSN 07 7401/1992

В самой нижней части отопительной системы должен быть установлен сливной вентиль.

Каталог

• Печные камины
  • – ROMOTOP
  • – ROMOTOP DESIGN
  • – STORCH
  • – HEIN
• Топки для каминов
  • – Топки серии IMPRESSION
  • – Топки серии DYNAMIC
  • – Топки серии HEAT
  • – Топки серии HEAT SILENT
• Керамические изразцы
  • – Коллекция НEIN
• Дымоходы
  • – Дымоходы ROMOTOP
• Аксессуары
  • – для печных каминов
  • – для топок

Подобрать товар

Производитель кафельных
печей и керамики

Как правильно выбрать камин с теплообменником: инструкция

Теплообменник

Камины печи с теплообменником не так часто используются при отоплении дома и ограничены в своем применении. Для этого есть одна весомая причина: в данной конструкции отсутствует постоянная подача топлива. И это особо ощутимо в ночное время и доставляет дополнительные неудобства. Однако печи камины с теплообменником представлены  на рынке в широком ассортименте. Как правило, это чугунные печи камины с теплообменником, а также выполненные из других материалов. Можно сделать теплообменник для камина даже своими руками. На эту тему мы и поговорим в данной статье. Будет приведена инструкция по выбору данной конструкции.

Содержание

Виды теплообменников

Выбирая печь камин с теплообменником, обратите внимание, что в них могут использовать теплообменники двух видов, в которых есть принципиальная разница в системе обогрева:

• Открытая система, является не прямым нагревом теплообменника. В данной системе жидкость движется по змеевику, который находится в открытом виде в топке. Такая системе предполагает нахождение открытого расширительного бака, который в большинстве случаев, располагается на чердачном помещении загородного дома.

В такой системе вода движется по принципу естественно гравитации и циркулирует естественным путем. Такая система часто применялась во время СССР. В наше время их активно вытесняют закрытые системы.

• Закрытая система, где происходит прямой нагрев теплоносителя. В этом варианте нагрев выполняется непосредственно в топочном отделении. При этом, когда нагрев жидкости происходит до 90ºС, она в принудительном порядке подается в систему отопления, для этого в системе устанавливается водяной насос. При  охлаждении жидкость обратно подается  и под давлением. Здесь применяется водяной бак мембранного типа.

Теплообменник может иметь и различную конструкцию. В этом варианте их исполнения можно разделить и на типы изготовления:

1. Теплообменник внутреннего типа — это либо вставленная емкость в топочную камеру, либо змеевик, который можно установить по любой части топочного отделения или выполнить в качестве «рубашки», то есть будет окутывать всю топочную часть.
2. Теплообменник внешний. В этом модуль дымохода опоясывается емкостью, которая делается герметично.

Из вышеизложенного можно сделать вывод. Что если у вас требуется обогрев небольшого помещения, где вы не постоянно проживаете. Тогда можно не ставить компрессоры по принудительной циркуляции жидкости. Она просто дороже стоит и не скоро себя окупит. Но если у вас большой дом и вы постоянно в нем проживаете, тогда без принудительной циркуляции теплоносителя  просто не обойтись. Поэтому к данному вопросу нужно подойти с умом, а на нашем ресурсе вы можете узнать, как сделать водяное отопление.

Печь из чугуна

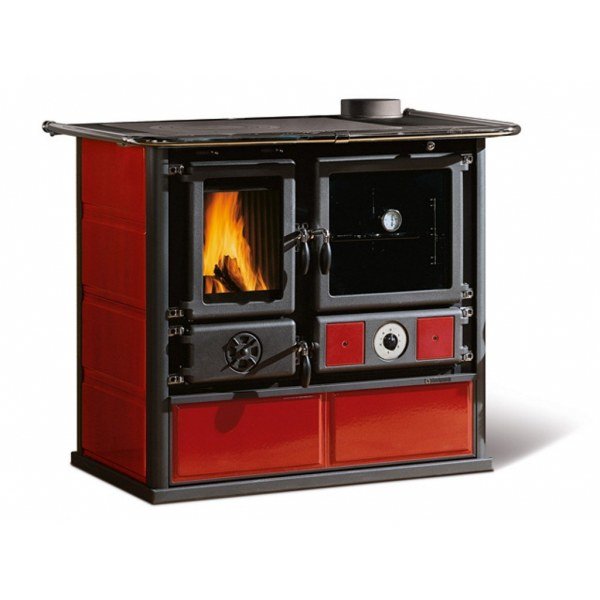

Все-таки не зря была сделана чугунная печь. Такая конструкция имеет дополнительную теплопроводность. Легко выдерживает перепады температур и хорошо держит тепло. КПД агрегата с закрытой топкой достигает 80-ти процентов. Имеет срок службы свыше 10-ти лет. Камин печь с теплообменником может быть выполнена во фронтальном и угловом варианте. Дополнительно устанавливается стеклянная дверца, что защищает помещение от попадания мусора и углей. Также может быть сделана печь камин с плитой и теплообменником, тогда еще и прибавляется функция приготовления пищи. По всем вариантам можно посмотреть  фото и видео в инете и подобрать наилучший вариант, который подойдет именно вам. Цена таких моделей довольно различна, все зависит от материала изготовления и уровня комплектации.

Делаем теплообменник для печи

Если сказать проще, в качестве теплообменника может выступать любая труба, которую следует согнуть. Если нет такого материала или вы не знаете, как это сделать, можно использовать старые радиаторы или сушку для белья.

Рассчитываем площадь теплообменника

У всех теплообменников один принцип работы: в них емкость заполняется жидкостью и нагревается, после этого подается в бак или систему отопления. Для выполнения соединения применяется 2 штуцера, которые крепятся сверху и снизу — обратка. По ней уже остывшая жидкость попадает для последующего подогрева. Движение, как и говорилось выше, происходит в результате самотека или принудительно. Для правильного обогрева помещения надо рассчитать и площадь теплообменника. Расчет следует делать по принципу порядка 4-5 кВт на 1 м². Если у вас баня, тогда следует за основу брать 5 кВт. Если жилое помещение, тогда можно и 3 кВт, здесь не потребуется поднимать температуру до уровня бани. Конечно, следует при этом и учитывать расположение котла. По окончании топки мощность агрегата крайне быстро упадет  в 5-10 раз. Поэтому и площадь теплообменника следует рассчитать с большим запасом.

Принципы изготовления

Есть множество видов теплообменников, но в их изготовлении есть 1 одинаковый принцип — металл должен быть толщиной не менее 2,5 мм.

Принцип установки теплообменника

• Теплообменник следует монтировать после установки фундамента печи и после этого обкладывать печь кирпичом. Перед началом установки следует решить, какой будет теплообменник. Самый простой вариант — этот труба, которая сворачивается в змеевик.
• Есть П-образный теплообменник, для которого сначала делается емкость на низ топочного отделения, потом в верхнюю его часть. После их изготовления делается соединение при помощи трубок.

Пример П-образного теплообменника

Внимание: если вы планируете разместить в печи еще и варочную часть, тогда не следует выполнять теплообменник в ее верхней части — плита плохо греется. Выберите вариант, когда трубы находятся по стенкам топочного отделения.

Выполнение теплообменника с одной части топочного отделения

Самым большим недостатком применения теплообменника является то, что при его размещении топливо полностью не сгорает. Топка постоянно охлаждается, что ведет к образованию сажи, которая оседает в дымоходе.

Применение теплообменника подключением душа

Если вы все таки применили теплообменник в печи, тогда следует придерживаться некоторых привил:

1. Никогда не крепите трубы в стене на неподвижные соединения. При нагреве они расширяются и изменяют свои линейные размеры.
2. При подборе мощности теплообменника учтите следующее, он не должен забирать всю мощность печи. Отбираемое тепло должно составлять 10%. Может получиться ситуация, что в большом теплообменнике вы не сможете даже прогреть воду.
3. Если вы используете расширительный бочок,  рассчитывайте примерно так: вода в нем должна быть горячей уже после 2-х часов топки.
4. Обратку делайте меньшего диаметра, чем подача. Вода должна остывать в помещении, а не просто циркулировать.
5. При полном нагреве печи с теплообменником, не рекомендуется добавлять воду, особенно холодную.
6. При выборе материала уплотнения резьбы в соединениях применяйте только жаропрочные элементы.

Внимание: при работе такой печи никогда не следует ее нагревать, когда в системе нет воды. Примените для соединения бака с печью медную трубу. Если вы не живете в этом строении постоянно, тогда не забывайте сливать воду с системы при наступлении холодов.

Если ваша дача оборудуется не большим котлом, тогда в нем тоже можно применить теплообменник. Следует сделать верхнюю часть цилиндрическую, а нижнюю плоскую. Соединение емкостей выполните большим количеством изогнутых трубок. В этом варианте, топливо будет греть нижнюю часть и трубы. Газы будут двигаться по направлению вверх и прогревать трубы и цилиндр. В нижней емкости будет вода прогреваться более интенсивно и двигаться в верхнем направлении и заполнять цилиндрический бак. После этого жидкость будет перемещаться по всей системе.

Печь «бавария»

Достоинства

Это довольно бюджетная конструкция, которая привлекает людей. Пожалуй, это большой плюс. Итак:

1. Этот экокамин можно устанавливать без применения отдельного фундамента. Но о технике пожарной безопасности, конечно, забывать не стоит.
2. Такая конструкция довольно просто монтируется, и это может сделать человек без определенных навыков.
3. Она оборудуется прозрачной дверкой, через которую можно наблюдать за игрой огня. Благодаря этому она и получила свое название «экокамин».
4. Есть система длительного и быстрого горения дров. Это делает их экономичными и снижает затраты при эксплуатации.
5. Есть несколько вариантов исполнения, что дает возможность подобрать модель нужной мощности.

Печь Бавария

Конечно, производитель пишет то, что нравится людям. Но если посмотреть отзывы о данной печи на форумах, тогда становится ясно, что это хоть и экономная печь, однако отопить дом ей в качестве единственного обогревателя будет довольно затратно. Но ее хватит для создания теплой обстановки в небольшом помещении. В  итоге выбор за вами. И если вы захотите подобрать печь камин с теплообменником, имеющую высокий КПД для отопления большого помещения, это можно найти на нашем сайте, где есть множество достаточно экономных конструкций, которые можно сделать своими руками.
