Как выполнить монтаж печи Кузнецова с водяным отоплением своими руками- Инструкция +Видео

В этой статье расскажем об особенностях установки и работы кирпичных печей Кузнецова. Узнаете, какие виды данных печей существуют, почему в конструкции именно два колпака, и для какой цели они устанавливаются.

От чего зависит прочность кладки, какие материалы используются для порядовки печи Кузнецова.

Также, расскажем о типах теплообменников, используемых в кузнецовках.

[contents]

Содержание:

  • 1 Печи в домах
    • 1.1 Истории создания
    • 1.2 Дымоходы
  • 2 Печь Кузнецова
    • 2. 1 Особенности конструкции
      • 2.1.1 Тяга
      • 2.1.2 Роль заслонки
    • 2.2 Схема
      • 2.2.1 Принцип работы на простом примере
      • 2.2.2 Продукты горения
      • 2.2.3 Метод деления потоков
    • 2.3 Виды печей Кузнецова
      • 2.3.1 Печи Кузнецова для бани
      • 2.3.2 Печь Кузнецова с водяным отоплением

Печи в домах

Истории создания

В истории создания домашних кирпичных печей, особенно известны мастера и разработчики Кузнецов И. В., Грум-Гржимайло, Подгородников И.С. Кузнецов является автором 150 разработок, которые были воплощены в реальность.

Особую популярность приобрели печи Кузнецова с водяным отоплением. Они признаны не только в постсоветских странах, но и заграницей.

Дымоходы

Классические печи в домах в комплекте с варочными панелями, несмотря на отличия в конструкции, имеют одну особенность, которая их объединяет – естественная тяга дымоотвода.

Эта особенность имеет непосредственное влияние на эффективную работу печи. Без природной тяги, печь не сможет работать, даже современные котлы на твердом топливе нуждаются в этом.

Печь Кузнецова

Особенности конструкции

Но это не относится к кирпичной печи Кузнецова, ведь она сконструирована таким образом, что естественная тяга ей не нужна.

Важно! Главный секрет работы отопительной печи Кузнецова – в свободном перетекании газов, которые не нуждаются в дополнительной энергии.

В печи канальной или обычной, движение газов и воздуха продиктовано присутствием тяги в трубе дымохода.

Тяга

Естественная тяга – внешний фактор, который действует исходя из:

  • перепадов высоты между входом в отверстие печи ниже топки и верхним торцом трубы;
  • показателей температур внешнего воздуха и продуктов горения;
  • нагрузки ветром.

Учитывая эти нюансы, делаем выводы, что тяга есть даже тогда, когда печь не работает, только бы заслонка оставалась открытой. Во время функционирования печи тяга становится сильнее в несколько раз, а скорость циркуляции газов увеличивается.

Таким образом, в топку заходит большое количество воздушных масс, снижается температура горения, коэффициент сжигания топлива стает меньшим.

Роль заслонки

Сдерживая поступление воздуха при помощи заслонки, мы провоцируем процесс тления топлива при нехватке кислорода. Такой режим не самый оптимальный для получения энергии тепла из дров.

Хорошая колпаковая печь Кузнецова с высоким коэффициентом сжигания топлива должна получать максимальный показатель тепла от газов, дабы оно не улетучивалось через дымоход.

Добиться таких результатов в реальности сложно, а именно потому, что:

  • благодаря открытой заслонке, накаленные газы начинают быстрое движение по каналам из кирпича, не успевая нагреть стенки;
  • прикрытая заслонка способствует уменьшению скорости движения газов, но кирпич также не успевает вобрать в себя выделяющееся тепло и нагреть комнаты, часть энергии также покидает печь через дымоход.

Учитывая данные особенности, КПД практически всех печей не дотягивает и до 60%. Разработки Кузнецова позволили решить все эти проблемы. Коэффициент сжигания топлива сжигания топлива и расходование тепла, которое выделяется, достигают уровня около 80%.

Схема

Принцип работы на простом примере

Для того, чтобы вы могли представить принцип работы печи, рассмотрим элементарный пример. Попробуйте представить костер небольшого размера, который находится на улице. Доступ воздуха непрерывен, а температура горения низкая.

Тепло имеет возможность без определенного направления растекаться в разные стороны.

Если костер накрыть большой емкостью как колпаком, и оставить внутри промежуток, костер не потухнет, но сам процесс горения изменится.

Накаляясь, продукты горения поднимаются природным способом в верхнюю часть чана, препятствуют поступлению не контролированному потоку воздуха снаружи.

Лишь при условии отдачи тепла чану, газы будут проходить процесс охлаждения, опускаясь к проему, проникать наружу, давая место теплому потоку. При таких условиях, в область горения проникает то количество воздуха, которое необходимо для сжигания дров.

Продукты горения

Нагретые продукты горения не вытесняются охлажденным воздухом, до той поры пока не охладятся самостоятельно. Таким образом, процесс входит в стадию саморегуляции.

Особенность печей Кузнецова для дома в том, что их строительство происходит при использовании двух колпаков, а не одного. Они соединяются с помощью вертикального канала.

Данное усовершенствование применяется с целью передачи тепла от сжигания топлива в помещение. Горячие газы совершают путь вверх под купол 1-го колпака, и отдают тепло стенкам.

Таким образом, газы проходят процесс охлаждения и опускаются вниз под тяжестью своего веса и давления поднимающегося раскаленного потока из печи.

Метод деления потоков

Для улучшения данного процесса, Кузнецов разработал метод деления потока продуктов горения по температуре в начале алгоритма работы печи, а именно, вмиг за топливником.

С этой целью, внутренняя зона колпака изолируется от топки при помощи перегородки, которая не достигает свода. За счет этого раскаленный поток проникает в верхний участок.

В отопительных печах Кузнецова для газов с низкой температурой создан специальный сухой шов, который располагается в перемычке, имеет вид отверстия определенного размера.

Таким образом, под 1-м колпаком создастся устойчивое беспорядочное передвижение газов с одинаковым разделом по температурным показателям.

Результат такого процесса таков – в печь не попадает воздуха больше, чем нужно, поскольку его не пускают горячие газы под куполом и перегородкой. Таким образом, дрова сгорают полностью и оставляют отход по зонам.

В колпаке под номером 2, который расположен вверху процесс движения газов такой же. Продукты горения с низшей температурой двигаются внизу, раскаленные двигаются вверх под купол и остывая передают тепло стенкам из кирпича. После охлаждения газы опускаются впродоль отвесной перегородки, затем проникают в трубу дымохода.

Важно! В двух колпаках кирпичной печи Кузнецова есть неизменное давление продуктов горения. Именно давление способствует процессу естественно тяги, поэтому притяжение дымохода не требуется.

Виды печей Кузнецова

Порядовка печей Кузнецова подразделяется на следующие виды:

  • печи для бани;
  • котлы из кирпича для обогрева дома и воды;
  • печи отопления;
  • печи отопления с варочной поверхностью;
  • печи для выпечки хлеба, тепличные, русские, калориферные.
Печи Кузнецова для бани

Особенности работы печей Кузнецова для бани неизменны – естественное движение газов через 2 колпака. Важно также то, что конструкция бани предусматривает наличие каменки, которую необходимо тщательно нагревать, дабы получить пар.

Кузнецов И. В. предложил использовать такую технологию работы печи, при которой заслонка их камня размещается в духовом шкафу из стали устойчивой к жару. Духовку размещают над самим топливником.

Энергия тепла, собирающаяся в двух колпаках, необходима для нагрева воды и обогрева бани, и сопутствующих помещений.  Батарею для воды размещают под колпаком номер 1 так, чтобы можно было быстро к ней подобраться в случае поломки.

Кузнецов И.В., кроме разработки готовых печей, предлагает и способы правильной укладки печи своими руками. Рассказывает, как правильно сделать планировку в доме, чтобы подобрать правильный вариант установки печи отопления.

Печь Кузнецова с водяным отоплением

Печи Кузнецова с водяным отоплением современного типа с присвоенной им серией КИК (котлы из кирпича) пользуются большой популярностью.  По конструкции это котел с колпаком, который выкладывают из кирпича.

Он обладает высоким коэффициентом полезного действия – около  70 – 80%, и ничем не уступает печам схожего типа. Про то, каким образом можно этого достичь, мы рассказали выше.

В печь встраивают 1 – 2  регистра труб из стали, учитывая мощность. Готовые виды таких котлов различают по мощи – 17, 34 и 63 кВт.

Кузнецов предлагает к использованию печи с двумя контурами, которые используют для подогрева воды и других потребностей хозяев.  Автор настаивает, для того, чтобы повысить экономичность и эффективность работы печь необходимо утеплять при помощи базальтового полотна.

Современные модели кирпичных печей Кузнецова с куполами оснащены по последнему слову технологий, что способствует догоранию газов до конца.

Для достижения этой цели, под купол второго колпака организовывают подачу второстепенного воздуха. Если в качестве топлива используют дрова хорошего качества, то печь такого типа будет работать как пиролизная.

Для того, чтобы соорудить  колпаковую печь Кузнецова своими руками, вам необходимо проконсультироваться с профессионалами своего дела, изучить литературу и чертежи. Ведь, кажущаяся на первый взгляд простота обманчива.

Печь Кузнецова для отопления дома своими руками чистится довольно просто, ведь из-за предельно допустимых температур в топке дотлевает до конца даже зола, а это снижает частоту уборки.

Кузнецовка отличается многофункциональностью, ее часто оснащают варочной панелью, духовкой, котлом для воды. Конструкция дает возможность возводить печи разной формы и размеров, обеспечивать подходящее размещение в доме. К тому же украсить печь внешне можно на любой лад.

При установке отопительной печи Кузнецова, котел устанавливают над топкой в районе колпака № 1. Подогрев воды осуществляется при помощи горячих газов, которые обволакивают стенки из металла.

Кипяток поступает в радиатор через верхние трубы, а через нижние подается ледяная вода. Охлажденный воздух после нагрева во второй раз, поступает во второй колпак, таким образом, поддерживается теплоотдача печи.

Теплообменники в печи делятся на два вида:

  • с одной камерой – отделение для воды плоской формы или в виде котла;
  • трубчатый – вода в нем все время двигается по трубам, которые размещены параллельно.

Самым эффективным принято считать второй вид, а именно за счет малого объема труб, в которых происходит быстрый нагрев воды и продвижение ее по радиатору.  Диаметр труб должен быть не менее 50 мм, в противном случае, вода закипит слишком быстро.

Размер печи Кузнецова с водяным отоплением зависит от того, сколько в ней колпаков, а также вспомогательных функций. В случае, если печь будет использоваться лишь в качестве отопления, хватит и небольшой отвесной конструкции размерами 1м х 1,2м х 2м.

Для успешной порядовки печи Кузнецова, необходимо обратить внимание на выбор материала.

Причиной этому служит высокая температура в топке, которая в разы превышает нормы.

Поэтому обычный кирпич для этой цели не подойдет. Лучшим выбором станет материал из шамотной глины, который способен выдерживать критично высокие температуры. Также, вам понадобится особая смесь для кладки.

Раствор для выкладки шамотного кирпича можно приготовить своими руками только в том случае, если у вас уже есть достаточный опыт и знания технологии. При неправильном приготовлении, даже с малейшими погрешностями, через определенное время кладка начнет растрескиваться и деформироваться.

Важно! Для наружных стен печи нет необходимости использовать с высоким уровнем огнеупорности, поскольку это лишь сократит срок эксплуатации устройства. Объясняется это тем, что при недополучении достаточного нагрева, данный кирпич начнет быстро рушиться.

Теплообменник для кирпичной печи Кузнецова можно купить в спецмагазине. Для его изготовления используют прочную сталь, определенной толщины или чугун. Также, для установки печи Кузнецова вам понадобятся дверцы, задвижки, ручки, петли, крепежные элементы.

Прочность кладки зависит от того, насколько равномерно будут прогреваться стены печи. Именно поэтому печки кузнецовки считаются самыми прочными. Если вы решили построить такую печь самостоятельно, следуйте рекомендациям и не изменяйте порядовку конструкции самовольно.

порядовки. Печи Кузнецова своими руками

Так называемые «Кузнецовки» появились в далеком 1962 году. Игорь Кузнецов – изобретатель данных печей, занимается их разработкой и усовершенствованием до сегодняшнего дня. В настоящее время существует порядка 50 изобретений, которые охватывают практически весь диапазон бытовых печей. Давайте рассмотрим более подробно, что такое печи Кузнецова. Порядовки популярны и на сегодняшний день, поэтому тема крайне актуальна.

Чем «Кузнецовки» лучше других?

Потребители всегда задаются вопросом: почему стоит купить именно эту продукцию, а не ту, что стоит рядом. Вполне закономерный и логичный вопрос. Мы всегда перед покупкой смотрим на сильные и слабые стороны продукции, а только потом делаем соответствующие выводы. Что же касается печей Кузнецова, то они славятся своим высоким КПД. Как правило, идет речь о таких цифрах, как 80% и более. К примеру, стандартная порядовка на 4 кВт может обогреть дом площадью 100 квадратных метров. При этом западные фирменные топки должны иметь мощность не менее 10-12 кВт. Кстати, заказы на «Кузнецовки» из США, Швеции, Канады и ряда других стран – не редкость. Нельзя не упомянуть о том, что печи Кузнецова (порядовки) являются «всеядными», то есть в качестве топлива могут использоваться низкосортные горючие материалы, к примеру, опилки. Также имеется возможность установки оборудования, обеспечивающего ГВС. При этом эксплуатационные характеристики не ухудшаются.

Основа – прежде всего

Именно Кузнецов впервые использовал автоматическое распределение тяги по каналам. Этот метод хорош тем, что угар исключен, поэтому вьюшку можно держать открытой. Система таких дымоходов отличается не только своей уникальностью, но и простотой. Если печи со сложной конфигурацией дымохода обычно имеют КПД порядка 60%, то «Кузнецовки» – 80% и выше. Кроме того, отсюда вытекает принцип свободного прохода газов. Именно поэтому порядовки нередко сравнивают с термоядерными реакторами. Дело в том, что энергия газов, в отличие от газовой вьюшки, не закручивается в вихрь, а сразу же пропитывает печь. Естественно, что выделяемое тепло уходит или на нагрев помещения, или же на ГВС, в зависимости от потребностей.

Двухколпаковые печи Кузнецова: порядовка и ее особенности

Принцип постройки печей, в которых возможно реализовать закон свободного хода газов, известен относительно давно. Самый распространенный и известный вариант – двухкоплавкая печь.

Принцип ее работы заключается в том, что воздух из окружающей среды поступает через поддувало в топку. На первой стадии горения, когда сгорают самые легкие фракции топлива, процесс чем-то напоминает пиролиз. Этот режим и является наиболее эффективным. Но до Кузнецова мало кто пользовался этими преимуществами. А вот порядовки имеют такую конструкцию, которая позволяет работать им в пиролизном режиме. В результате пиролизные газы горят под куполом третьего колпака. Интересным является сам процесс. Его особенности – в том, что горение является саморегулируемым. Если пламя слишком разошлось, то ухудшается тяга, и процесс горения замедляется, если жара недостаточно – тяга увеличивается, и процесс горения усиливается. Двухколпаковые печи Кузнецова (порядовка) имеют второй купол для того, чтобы не нарушался процесс горения. Температура во втором колпаке при КПД примерно в 80% достигает 300-400 градусов, а этого вполне достаточно для передачи тепла теплоносителю.

Многоколпаковые печи

Нередко обычная колпаковая печь изготавливается многокаскадной. Каждый каскад представляет собой два колпака, имеющих отверстие сверху. Наличие трех каскадов позволяет назвать эту печь классической порядовкой, так как тут присутствует свободное течение газов. Практически в любом режиме топки такое оборудование имеет очень высокое КПД, достигающее 97%. При этом практически не играет роли используемое топливо. Это может быть мазут, уголь и что-либо еще.

Обычно четное количество колпаков позволяет добиться 90% КПД. При этом многое зависит от режима горения и используемого топлива. Однако основной недостаток такого метода заключается в том, что печи довольно сложны в обслуживании. Зачастую возникают проблемы во время чистки колпаков от нагара. Кроме того, первый колпак (при четном количестве) является очень маленьким, температура под ним будет порядка 1500 градусов, в результате чего металл ее не выдержит, а футеровка на весу является ненадежной.

Ну вот мы уже и разобрались с тем, что такое колпаковые печи Кузнецова. Порядовка нередко строится и в домашних условиях. Давайте посмотрим, как это сделать и на что обратить внимание.

Отопительные печи Кузнецова: порядовка своими руками

Прежде чем приступать к выполнению работ, необходимо определиться с основной функцией печи. Давайте рассмотрим обычное отопительное оборудование наиболее простой конструкции. Хотелось бы отметить, что вместе с домом желательно сразу строить печи Кузнецова своими руками. Порядовка также может быть возведена и в случае, если здание уже стоит – это, конечно, нежелательно, но возможно.

На первом этапе необходимо подготовить фундамент. Он должен быть выполнен из бетона и иметь ширину на 10-15 см больше, нежели размеры печи. Это одна из наиболее трудоемких работ, которые вам придется выполнять, поэтому в отдельных случаях имеет смысл вызвать специалиста. Фундамент не должен связываться с основанием дома, не забывайте об этом. Также недопустимо его отсутствие, так как полы не выдержат высокой нагрузки. Дальше крайне важно правильно обустроить дымоход на крыше дома. Для выполнения этих работ желательно воспользоваться смехами и советами профессионалов. Давайте же посмотрим, как возводятся печи Кузнецова. Порядовки в своем простейшем исполнении изготавливаются достаточно просто и быстро.

Необходимый материал

Крайне важно подобрать качественный материал, в частности, огнеупорный кирпич. Он должен выдерживать высокие температуры. Так, для внутренней кладки используют шамотный кирпич. Его количество определяется согласно чертежу. Нередко встречаются конструкции из обычного кирпича, что делается в целях экономии. Это допустимо, однако долговечность кладки сокращается. Для внешней кладки подойдет М150 – глиняный кирпич.

Не обойтись и без 100-130 килограммов глины. Лучше потратить немного больше средств и заплатить за качественный материал. В этом случае при обжиме глина не потрескается и будет служить довольно долго. В два раза больше, чем глины, понадобится песка. Примерно на 500 кирпичей необходимо делать смесь глины с песком в объеме 0,2 кубических метра.

Остается только металлическая фурнитура. Сюда входят задвижка, стальные уголки, колосник и две дверки. Ну а сейчас мы рассмотрим, как изготавливается порядовка отопительно-варочной печи Кузнецова.

Кладка и проверка

Если вы уже имели опыт кладки печей, то проблем у вас не возникнет. Единственное, на что стоит обратить внимание, так это на качество связки. Для улучшения этой характеристики на каждый 2-й ряд кирпича необходимо прокладывать проволоку. Для прокладки канала из первого яруса лучше класть по ¼ кирпича. Это позволит несколько увеличить длину топки. При этом верхнее перекрытие между ярусами организовывается на 17-18 ярусе.

По окончании кладки необходимо выждать некоторое время, пока раствор не застынет. Затем можно монтировать дверки и другие металлические изделия. Только после этого приступают к первой растопке. На этом этапе проверяется, насколько хорошо работает печь. Смотрят на тягу, герметичность задвижек, дверок и т. п. В принципе, это все, что можно рассказать о том, как выкладываются печи Кузнецова. Порядовки, изготовленные своими руками, могут иметь разную мощность.

Кое-что еще о кладке

Нередко изготавливаются печи Кузнецова для бани. Порядовка такого назначения очень редко возводится собственноручно. Обусловлено это довольно сложной конструкцией. Но стоит понимать, что грамотно сделанная банная печь выполняет огромное количество задач. К примеру, она обеспечивает обогрев нескольких помещений: парилки, предбанника, моечного помещения. Помимо этого, она готовит пар, обеспечивает вентиляцию и греет воду.

Как ни странно, но со всем этим справляется всего одна банная печь Кузнецова. Порядовка практически не имеет каких-либо принципиальных отличий, но важна точность изготовления.

Заключение

Вот мы с вами и рассмотрели двухколпаковые и колпаковые печи Кузнецова. Порядовка же, изготовленная своими руками, встречается не так часто, как хотелось бы. Зачастую такие печи можно увидеть на дачах и в деревнях. Иногда они носят исключительно декоративный характер, так как выполняются в виде камина.

Тем не менее такое отопительное оборудование не стоит оставлять без внимания. Учитывая его высокую эффективность по сравнению с некоторыми другими печами, имеющими более высокую стоимость, это лучшее решение для загородного дома. Тем более что построить самому такую печь можно, а иногда даже нужно. Так вы сможете не только эффективно обогреть свой дом, но и набраться драгоценного опыта.

Это все, что можно рассказать о том, чем славятся и как кладутся печи Кузнецова. Порядовки хороши и, без сомнения, будут популярны еще долго.

Печь Кузнецова с водяным отоплением: колпаковая печь из кирпича для деревянного дома

РЕКЛАМА

Содержание:

  1. Недостатки кирпичных печей
  2. Устройство оригинальной печи Кузнецова с водяным котлом
  3. Самостоятельная кладка печи Кузнецова с отопительным котлом
  4. Сборка отопительного котла
  5. Кладка печи
  6. Сушка, облицовка и растопка
  7. Видео о строительстве печи Кузнецова

Кирпичные печи Кузнецова давно на слуху. В отличие от обыкновенного агрегата, особенностью данной кирпичной печи стал высокий КПД – 93-95%. Увеличение вызвано применением в установке особой системы выходных газов, которые при сгорании топлива не покидают топку по каналам, а остаются внутри особого колпака, отдавая тепло.

При этом способность тяги не уменьшается, загазованности нет. Впервые теорию разработали академики В.Е. Грум-Грижайло и И.С. Подгородников, а воплотил идею в материальное доказательство Игорь Кузнецов, чьё имя и носят агрегаты. Стоит подробно рассмотреть достоинства таких агрегатов, если владельцы желают сделать собственный дом комфортным и традиционно русским.

Недостатки кирпичных печей

Как бы парадоксально это ни звучало, но любая кирпичная печь имеет два недостатка: горение и большую температуру дымовых газов. Естественно, без этих составляющих работа печей была бы невозможна, однако, именно эти два показателя снижают КПД обыкновенного кирпичного агрегата, выстроенного предками. Подробнее:

  1. Возникающие в процессе горения продукты, это СО и Н2О. В результате образования даже небольшого количества, эти вещества в большей степени препятствуют нормальному полному сгоранию дров или угля. При этом чистая температура, использующаяся на обогрев помещения и воды, значительно снижается, топлива требуется больше.
  2. Из первого пункта вытекает – нужное количество тепла, требует увеличение топлива, которое, в свою очередь, влечёт больший прогрев дымовых газов. Они покидают печь и, следовательно, уносят произведённые калории с собой. Приходится снова «кормить» агрегат, чтобы сохранять комфорт внутри.

Регулировка заслонками и дверцей зольника мало что даст, так как она лишь снижает интенсивность горения – тяга остаётся прежней. Кроме того, такие действия небезопасны и ведут к скоплению угарного газа.

Как минимум возрастает потребность в чистке газоходов. И как итог: большой расход топлива и при этом низкий КПД. Что предлагает колпаковая печь Кузнецова из кирпича? Конструкция усовершенствована специальной кирпичной кладкой, в форме ёмкости, с выходом газов в нижней части. При этом:

  • Газы при горении расслаиваются на горячие и менее прогретые. По закону физики, наибольшая температура устремляется вверх, задерживаясь в колпаке, а холодные продукты выходят по каналу внизу печи.
  • Так как колпак расположен в непосредственной близости от топки, то оставшиеся дымовые газы догорают прямо в нём, отдавая свою температуру стенкам и встроенному нагревательному элементу с носителем.
Объёмные печи по этому методу имеют несколько колпаков сгорания, что позволяет использовать агрегат в домах больше одного этажа. Горячие дымовые газы задержатся в них до тех пор, пока не отдадут всё тепло. Выгода естественна – сохранение топлива и увеличение КПД.

Устройство оригинальной печи Кузнецова с водяным котлом

Принципиальная схема, которую представляет собой печь Кузнецова для деревянного дома, проста:

  1. Топка.
  2. Сухая кладка, закрывающая теплообменник от непосредственного взаимодействия с пламенем.
  3. Колпак с водяным котлом.
  4. Верхний колпак.
  5. Дымоход.

Снаружи, над нижним колпаком устраивается варочная панель. Её следует сделать цельной, без конфорок. Иначе большое количество швов может стать выходом для продуктов сгорания. Над вторым колпаком устраивается другая полезная площадь или даже лежанка – в старину, теплом печи поднимали больных и немощных.

Самостоятельная кладка печи Кузнецова с отопительным котлом

Несмотря на сложность работы, в отличие от возведения простой отопительной системы, сложить печи Кузнецова с водяным отоплением своими руками вполне возможно. Важно лишь скрупулезно следовать инструкции. Итак, работа делится на несколько этапов.

Сборка отопительного котла

Чтобы не искать каких-то специальных материалов, для сборки водяного бака, следует рассмотреть в качестве альтернативы, чугунные радиаторы отопления. Они наиболее надёжны, так как спокойно перенесут высокие температуры внутри печи. Агрегат нужно разобрать на составные части и промыть раствором соляной кислоты, чтобы устранить накипь и остаточные продукты бывшего водяного отопления.

Затем секции соединяют, используя в качестве герметизации асбест-шнур, предварительно вымоченный в олифе. Его наматывают на соединения и осторожно сбивают конструкцию вместе с чугунными ниппелями. Оставляют свободными отверстия, с одной стороны – верхнее и нижнее. Туда будут проведены трубы подачи-обратки. Таким образом, теплообменник для печи готов.

РЕКЛАМА

Кладка печи

Процесс начинается с фундамента. Его устраивают на платформе дома, а не на досках пола – во-первых, это небезопасно, во-вторых, вес даже небольшой печи способен проломить лаги. Особенности фундамента для печи Кузнецова с водяным отоплением есть:

  1. Он не должен быть связан с общим основанием дома. Это особенно важно, если объект ещё не дал окончательной усадки. То есть устанавливать его нужно на грунт, с соблюдением всех требований к любой платформе – амортизация, армирование, опалубка, заливка.
  2. Если решено печь примкнуть к стене, то зазор между фундаментом агрегата и ней, должен быть всё равно. Его впоследствии засыпают песком.
  3. Глубина котлована должна быть соразмерна уровню промерзания. Ширина будущего фундамента должна быть на 10-15 см больше с каждой стороны.
  4. После застывания бетонного основания, его гидроизолируют битумом или рубероидом – накапливание влаги бетоном, вполне возможно, что впоследствии повлечёт за собой разрушение всей печи.

Использовать бетонную смесь для последующей кладки печи нельзя – большие температуры спровоцируют растрескивание швов. Дефекты устранить будет невозможно.

Далее кладка. Для начинающих печников важно иметь порядовку – инструкцию с указанием числа рядов и элементов, соответствующих этому. Особенности кладки в следующем:

  • Первый ряд кирпичей кладётся на сухую, без использования раствора. Дно печи должно быть толстым, поэтому не ограничиваются одним рядом – 2-3 будет достаточно.
  • Затем очередь зольника. Сразу к нему привешивают дверку. Следует заранее приобрести все чугунные комплектующие. Лучше сделать несколько ходов для чисток.
  • Следующий ряд – топочная камера. Делать её большой нецелесообразно, потребуется большое заполнение топливом, что скажется на перегреве печи и преждевременном выходе её из строя.
  • На 10-м ряду выполняется кладка под варочную плиту, а спустя ещё два ряда кирпичей, выкладывается первый колпак. Чтобы устойчивость всех элементов не вызывала тревоги, для «подвешенных» конструкций используют стальные уголки. Их толщина мала и никак не скажется перекосом.
  • Под первый колпак помещают изготовленный чугунный котёл, закрывая его перегородкой из кирпича. Она не должна быть герметичной – два ряда кирпичей создадут необходимый зазор. Сразу делают отверстия под присоединение отопительной разводки.
  • После 18 ряда от фундамента устраивают второй колпак, следя за тем, чтобы они соединились общим дымовым каналом. Обязательно использовать в работе уровень и шнур-причалку – так конструкция получится ровной изнутри и снаружи.

Когда тело печи готово, выводят дымоход. Для этого в кровле приготавливают место, заранее убирая покрытие и укрепляя стропильную систему. Длина общего канала должна быть выше конька кровли на 0,5 м, так хорошая тяга будет обеспечена.

Можно сказать, что печь Кузнецова с водяным отоплением готова. Тем не менее, до процесса топки ещё далеко, нужно последовательно соединить радиаторы и подвести их к отопительному баку. Систему проверяют на герметичность. Следует учитывать, что при горении давление увеличится, а, значит, устранять даже небольшие свищи следует заранее.

Сушка, облицовка и растопка

Преждевременная растопка грозит дефектами печи, которые исправить будет уже невозможно – швы разойдутся, колпаки деформируются. Всё это скажется на процессе горения – дымовые газы обязательно будут попадать в помещение.

Чтобы этого не произошло, сушку печи ведут естественным путём в течение нескольких месяцев или принудительно, сжигая мелкими порциями щепу. Второй способ длится не менее трёх недель.

Когда печь подготовлена к растопке, а внешний вид оставляет желать лучшего, её приводят в желаемое состояние. Вообще, поручая кладку агрегата специалисту, владелец сразу получает красивую модель с использованием закруглённых кирпичей.

Такой вид не требует декорирования. Если пришлось всё делать самостоятельно, то клинкерная плитка или изразцы представлены потребителю многочисленными видами.

Растопка ведётся медленно. Небольшие порции топлива увеличиваются постепенно. Когда печь Кузнецова с котлом водяного отопления разогрета до нужного состояния – это почувствуется набирающей температуру атмосферой, можно начать регулировку тяги. Делается это дверцей зольника или задвижками в дымоходе.

Кирпичные печи до сих пор пользуются популярностью у собственников частных домов. Кроме традиционного внешнего вида, они являются самыми экономичными из всех существующих источников тепловой энергии. Модернизированные агрегаты по типу Кузнецова, позволяют сделать их ещё более оптимальными. Кроме того, нет проблем в дорогостоящей установке – процесс доступен для самостоятельной работы.

[youtube=httpss://www. youtube.com/watch?v=F0Xdso8MzWs]

РЕКЛАМА

Печи Кузнецова – работа и особенности конструкции

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот – печи Кузнецова все более популярны. Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива. Возможно, это было предвидение – поскольку тенденция к удорожанию всех видов энергоресурсов, в том числе и биологического топлива, упорно говорит о том, что экономить ресурсы нам придется, и со всей серьезностью? Но полвека назад слова «энергоэффективность» и «энергонезависимость» в контексте жилого дома были не так знакомы, как сегодня.

Внешний вид колпаковой печи Кузнецова практически не отличается от моделей традиционных русских печей. Но теплотехнические параметры несколько иные – всего один пример:

  • для обогрева дома, имеющего площадь до 100 м2, достаточно одной колпаковой печи Кузнецова, вырабатывающей примерно 4-5 кВт
  • по справочным данным: для отопления данного объема нужен агрегат с показателем не менее 10 кВт тепловой мощности

Плюсы печей Кузнецова:

  • Очень высокий КПД, применительно для печей, работающих на дровяном топливе – не менее 80%
  • Топливо сгорает при высоких температурах
  • Печь работает на всех видах твердого топлива – древесина, каменный и бурый уголь, брикеты и т. д.
  • Сгорание топлива до минимального зольного остатка, как следствие – не только экономия топлива, но и упрощение эксплуатации, поскольку чистить печь от золы нужно намного реже
  • При периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением. Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками
  • Совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике. Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс – теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности
  • Конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей
  • Особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено. И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры
  • Самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации – для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация. Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом»

Перераспределяется тяга по особой схеме, которая является уникальной особенностью конструкции печи. В устройство введены каналы, которые называются низовыми. По этим низовым каналам воздушные потоки, подчиняясь тяге, проходят рядом с нагретыми частями печи. При наличии огня в топливном отсеке печи этот огонь «притягивает» на себя часть воздушных потоков

По материалоемкости печи данной конструкции также имеется интересный факт: колпаковая печь Кузнецова имеет больше свободного пространства внутри, она более «пустая» по сравнению с большинством многоканальных моделей. Порядовки могут иметь вариации, но по расчетам видно, что печь Кузнецова требует меньше стройматериала для возведения, примерно в 1,4-1,5 раза на единицу вырабатываемого тепла.

Особенности устройства печи Кузнецова

Известно, что устройство дымоходных труб в виде длинных и узких канальных конструкций имеет одной из целей – экономию. Вихревой поток раскаленных дымовых газов не доберется до выхода из дымоходной трубы, пока не оставит всю свою энергию и тепло в печи. Все классические печи, имеющие сложные многооборотные дымоходные каналы (например, пятиоборотные голландские печи) имеют в той или иной степени турбуленцию потоков в своих сложных трубах. Печь часто гудит зимой, эту «музыку» слышали все, кто отапливается большими печами.

Конструкции оборотных протяженных дымоходных каналов и длинных дымовых труб работают на то, чтобы заставить дымовой газ отдать все тепло внутри печки – в теории. Но на практике часто получается не совсем так, и в итоге отклонений КПД печи дает процент меньше ожидаемого – до 55-60%. Причина одна – большая часть энергии все же улетает в атмосферу через дымоход. Выделение тепла огромно, но в канальной конструкции только его часть идет на нагрев теплоносителя в теплообменнике и на обогрев воздуха помещения. Другая часть летит в трубу, по разным схемам, но ни одна из этих схем устраивать не может:

  1. Раскаленный турбулентный поток вылетает в трубу, практически не успев остынуть
  2. Дымовой газ остынуть успевает, но слишком быстро – и дымовые остатки в твердых частицах просто огромны, а сажевые наслоения заставляют чистить дымоход чаще, чем планировалось

Даже непонятно, какой из вариантов менее желателен. Когда инженеры-теплотехники шутят, то можно услышать сравнение канальной конструкции печи ни много ни мало, а с ядерным реактором. А вот кузнецовки сравнивают с термоядерным, причем вся выданная топливом энергия и все тепло идут в обогреваемое помещение. Но более важно то, что тепловой энергии выделяется необходимое количество – столько, сколько нужно и не более. Такая схема возможна по причине особой организации движения дымового газа – он не крутится многократно в каналах, а подается в тело печи сразу.

Колпаковая модель печи, сравнение

Колпаковая печь как модель известна давно, и в печах кузнецова используется та же схема – внутренняя полость печи устроена таким образом, чтобы топочных газ перемещался свободно. Но одновременно организован и пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать как пример двухколпаковую печь Кузнецова, то пиролизный процесс, причем саморегулирующийся, идет сразу под первым колпаком. Схема «регулировки» такова: как только горючее в топливной камере разгорается сильнее, заполняющий колпак топочный газ двигается книзу. Сдерживаемый колпаком газ не может уйти кверху, и не просто увеличивается в объеме, а становится плотнее и давит всей массой на огонь, который при этом не может не терять часть интенсивности. В результате процесс горении стихает до определенного значения, и давление газов ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двухколпаковые печки должны иметь круглое сечение. Тогда вторым колпаком будет служить наружный свод, или стенка агрегата, где будут нейтрализоваться генераторные газы – угарный газ СО и окиси азота. В дымоходную трубу при этом будет выходить только водяной пар и углекислый газ. Но при этом круглое сечение печи создает некоторые проблемы при возведении и эксплуатации:

  1. Чистка круглой печки – неудобна, это отмечают владельцы таких печей
  2. Дверцы смонтировать сложнее, чем в плоской стенке

В результате поступают практичнее – соединяют оба колпака дымоходом, установив их друг над другом. КПД при этом будет меньше, порядка на 2-3%. при желании интегрировать печку в отопительную водяную систему дома или иметь горячую воду от печи – проточные теплообменники устанавливают под вторым колпаком, а не под первым, который дает основной выход тепловой энергии. второй свод имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирается сравнительно попроще, в том числе и по материалу. кроме того, под вторым сводом не будет сажевых наслоений, и металл встроенного теплообменника прослужит дольше.

Модификаций печей Кузнецова разработано очень много – причем не исключительно домовые печи для обогрева жилья. Имеется целый ряд моделей для бань, печки с лежанками. Отдельное место занимает популярная линейка отопительно-варочный печей. Но по принципу внутреннего устройства – все варианты сходны.

Некоторые нюансы по возведению печи Кузнецова:

  • Тело печи возводят из красного печного кирпича, марка не ниже М150
  • Для топочного отдела необходим жаростойкий и огнестойкий кирпич, практически единственный вариант – шамот. Марка Ш-5; Шб-8, размеры не имеют особого значения, поскольку топка конструкционно не связана с телом печи
  • Вся конструкция топки должна быть отделена от тела печи, вариант – плавающая конструкция. Причем не просто отсутствует перевязка печных и шамотных кирпичей, а оба модуля принципиально отделены – недопустимы никакие крепежи, выступы или опорные части. Раствора между шамотной кладкой и печным кирпичом также быть не должно, а только компенсационные зазоры, заполняемые жаростойким материалом (базальтовый, каолиновый или другие виды картона или ваты). Причина – слишком большая разница характеристик теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамотного и керамического кирпича настолько велики, что приводят к разрывам в кладке стен печки. Разделение и устройство по плавающему принципу эту проблему решает.

Небольшой минус колпаковых печей – при уменьшении их объема немного снижается и КПД, даже при выборе идеальной формы печки – круглой в сечении. В небольших комнатах устанавливают обычно небольшие печи, поэтому некоторое снижение эффективности неизбежно. Интересная альтернатива изготовить печь Кузнецова из металла пока не имеет достойного воплощения в жизнь. Конструкция и форма кузнецовки никак не обуславливает напряжений сдвига, и это только один довод в пользу сварного металлического корпуса печи. Стоимость материала, конечно, слега пугает, но более дешевый чугун невозможен по причине массивности и хрупкости, в том числе и некоторой тепловой хрупкости.

Модель кузнецовки из стального листа, окрашенная порошковой краской – перспектива заманчивая, но и технические проблемы имеются, и одна из них – сложности выполнения эффективной футеровки сводов небольших печек. А первый колпак кузнецовки имеет под сводом очень высокие температуры, топочные газы слишком сильно раскалены и без футеровки металл долго не выдержит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции.

классификация, опции, конструкция. Видео. Кладка кирпичная “Колпаковая” печь

Тракс , любые испытания печи для выявления ее характеристик, а также эксплуатации проводятся на дровах по влажности определенных ГОСТов. Если вы хотите топить сырыми дровами, ваше право, но вас предупредит о последствиях производитель и естественно вы не получите заявленных характеристик, ну и сами пострадаете и испортите печь.
Это равносильно заливке 80 в машину, где написано, что бензин не ниже 91, да еще и в деревне намазанный. Какая разница? Ведь бензин.
Как долго прослужит ваша машина?
Ну, это лирика.
А если топку нагреть до определенной температуры, то сырые пойдут в дело, но для этого печь должна быть уже не отопительной для дома, а совсем другой конструкции.

Теперь о вашем индексе Д/В
Деньги понятие относительное. Для кого-то и 1000р. дорогой.
В регионах примерно сложилось рассчитать стоимость работы печника из кирпича. И это правильно. Но печь от печи к печке разная, как и мастерство печника. Поэтому неэтично говорить о стоимости в отрыве от требований заказчика. Если брать эконом-класс, т.е. без вычурности, строгого дизайна, например, в размерах всем известного шведа, то думаю не больше 60 т.р в прошлом году за духовку.
Время также относительно. Каменщик сложит объем в 2 куба за 2 дня, печник – не более 60-80 кирпичей в день. разный подход, разная техника, разное мышление. .. и технология кладки не позволит, если, конечно, не нарушить технологический процесс (например, добавить в раствор цемент, замесить на шамотной глине и т.д.) Поэтому требуется около 3-х недель на выпечку круга с трубой, резка ПП, мойка и доставка.
Это норма и закон для печника.

Сейчас Д/В на эксплуатацию
Деньги идут в основном на покупку сервисного инструмента (кочерга, ведро, топор, лопата, метла, гетры сварщика утепленные..) и закупку и хранение горючего материала.
Печь – это не бочка для сжигания мусора! И если вы рассчитываете затопить ее мусором со стройки, тем более осушить и создать комфорт рабочим во время строительства, то сразу считайте, что печь для вас будет испорчена. Безответственность еще никогда не приводила к добру.
Качество топлива должно соответствовать.
Время – открыть печной вентиль, открыть топочную дверку, подложить в топку дрова, зажечь кусок бересты, закрыть топочную дверку, открыть поддувальную дверку на определенный угол погодных условий, через час закрыть дверку и клапан.
Выгребать золу из поддувала по мере ее накопления один раз в год для контроля состояния внутренних стенок топки. Как правило, при правильной эксплуатации чистить печь нужно будет не ранее, чем через пять лет.
Норов у печи должен быть автоматизирован до максимально понятного пользователю и держать кочегарку, а так же внесение более 2-х задвижек в конструкцию печи ни к чему хорошему вас не приведет.
Ну а если в кармане не так много и хочется качественную печку, то для этого Кузнецов разместил заказ на своем сайте. Но я все же рекомендую сначала прочитать теорию, спросить у печников на профильном форуме, сделать заказ для себя в карандаше или в компьютерной программе, а лучше собрать макет. Вот тогда все встанет на свои места. И в зависимости от умения вы будете строить минимум 2-3 недели. Так что считайте свое время деньгами.

Но эффективность печи деньгами не измерить.
Если печь прогревается на горизонтальном участке по ряду со всех сторон одинаково, преимущественно снизу, не остывает быстро при открытой задвижке топки и равномерно отдает тепло в течение дня, то можно говорить о ней.
Если вы страдаете от невозможности плавиться, постоянно идет дым из дверцы, необходимость контролировать горение в топке, односторонний нагрев и обычно над головой или только область топки, трещины после первой холодной ночи , утром под одеяло с носом – тогда о какой эффективности можно говорить.

В этой статье мы расскажем об особенностях монтажа и эксплуатации кирпичных печей Кузнецова. Вы узнаете, какие виды этих печей существуют, почему в конструкции два колпака и с какой целью они устанавливаются.

От чего зависит прочность кладки, какие материалы используются для заказа печей Кузнецова.

Также речь пойдет о типах теплообменников, применяемых в кузнице.

Истории творчества

В истории создания самоделок мастера и разработчики Кузнецов И.В., Грум-Гржимайло, Подгородников И.С. особенно известны. Кузнецов является автором 150 разработок, воплощенных в жизнь.

Особую популярность приобрели печи Кузнецова с водяным нагревом. Они признаны не только в постсоветских странах, но и за рубежом.

Дымоходы

Классические печи в домах в комплекте с варочными панелями, несмотря на различия в конструкции, имеют одну объединяющую их черту – естественную тягу дымохода.

Эта функция напрямую влияет на эффективную работу печи. Без естественной тяги печь не сможет работать, в ней нуждаются даже современные твердотопливные котлы.

Печь Кузнецова

Особенности конструкции

Но это не относится к кирпичной печи Кузнецова, потому что она сконструирована таким образом, что не нуждается в естественной тяге.

Важно! Главный секрет работы отопительной печи Кузнецова — в свободном течении газов, не требующих дополнительной энергии.

В канальной или обычной печи движение газов и воздуха диктуется наличием тяги в дымоходной трубе.

тяга

Естественная тяга – это внешний фактор, который действует на основании:


Учитывая эти нюансы, делаем вывод, что тяга есть даже при неработающей печке, пока заслонка остается открытой. При работе печи в несколько раз усиливается тяга, увеличивается скорость циркуляции газов.

Таким образом, в топку поступает большое количество воздушных масс, снижается температура горения, снижается коэффициент сгорания топлива.

Роль заслонки

Задерживая поток воздуха с помощью заслонки, мы провоцируем процесс тления топлива при недостатке кислорода. Этот режим не самый оптимальный для получения тепловой энергии из дров.

Хорошая колпаковая печь Кузнецова с высоким коэффициентом сгорания топлива должна получать от газов максимум тепла, чтобы оно не утекало через дымоход.

Добиться таких результатов в реальности сложно, а именно потому что:

  • благодаря открытой заслонке горячие газы начинают быстро двигаться по каналам кирпича, не успевая нагревать стены;
  • закрытая заслонка способствует уменьшению скорости движения газов, но кирпич также не успевает поглощать выделяющееся тепло и обогревать помещения, часть энергии также уходит из печи через дымоход.

Учитывая эти особенности, КПД почти всех печей не достигает даже 60%. Разработки Кузнецова позволили решить все эти проблемы. Коэффициент сгорания топлива при сгорании топлива и расход выделяемой теплоты достигает уровня около 80%.

Не все твердотопливные котлы имеют такие показатели. Кузнецов И.В., разложил по полочкам основы создания печи, которая соответствовала бы принципам свободного движения газов.

Схема

Как это работает на простом примере

Для того чтобы вы представляли принцип работы печи, рассмотрим элементарный пример. Попробуйте представить огонь небольшого размера, который находится на улице. Доступ воздуха постоянный, температура горения низкая.


Тепло может распространяться в разных направлениях без определенного направления.

Если накрыть костер большой емкостью типа колпака, и оставить внутри щель, то огонь не погаснет, но изменится сам процесс горения.

При нагревании продукты сгорания естественным образом поднимаются в верхнюю часть чана, предотвращая неконтролируемый приток воздуха снаружи.

Только при передаче тепла в чан газы будут охлаждаться, спускаясь к отверстию, проникая наружу, уступая место теплому потоку. В таких условиях в зону горения проникает то количество воздуха, которое необходимо для горения дров.

продукты сгорания

Нагретые продукты сгорания не вытесняются охлажденным воздухом, пока не остынут сами по себе. Таким образом, процесс входит в стадию саморегуляции.

Особенность печей Кузнецова для дома в том, что их строительство происходит с использованием двух колпаков, а не одного. Они соединяются с помощью вертикального канала.

Это усовершенствование используется для передачи тепла от сгорания топлива в помещение. Горячие газы пробиваются вверх под купол 1-го колпака и отдают тепло стенкам.

Таким образом, газы проходят процесс охлаждения и падают вниз под тяжестью своего веса и давлением поднимающегося горячего потока из топки.

Метод деления потока

Для усовершенствования этого процесса Кузнецовым был разработан метод деления потока продуктов сгорания по температуре в начале алгоритма работы топки, а именно сразу за топкой.

Для этого внутренняя зона колпака изолирована от топки перегородкой, не доходящей до свода. За счет этого горячий поток проникает в верхнюю секцию.

В отопительных печах Кузнецова для низкотемпературных газов создан специальный сухой стык, который находится в перемычке, имеет вид отверстия определенного размера.

Таким образом, под 1-м колпаком будет создаваться устойчивое беспорядочное движение газов с одинаковым сечением по температуре.

Результат такого процесса – в топку не поступает больше воздуха, чем необходимо, так как горячие газы под куполом и перегородкой не пропускают его. Таким образом, дрова сгорают полностью и оставляют отходы в зонах.

В колпаке №2, который расположен вверху, процесс движения газов такой же. Продукты горения с самой низкой температуры движутся вниз, горячие поднимаются под купол и, остывая, отдают тепло кирпичным стенам. После охлаждения газы опускаются по отвесной перегородке, затем проникают в дымоходную трубу.

Важно! В двух колпаках кирпичной печи Кузнецова постоянно находится давление продуктов горения. Именно напор способствует процессу естественной тяги, поэтому притяжение дымохода не требуется.

Типы печей Кузнецова

Заказ печей Кузнецова подразделяется на следующие виды:

  • банные печи;
  • Кирпичные котлы
  • для отопления дома и воды;
  • печи отопительные;
  • печи отопительные с плитой;
  • Печи хлебопекарные, тепличные, русские, тепловые.
Печи Кузнецова для бани

Особенности работы печей Кузнецова для бани неизменны – естественное движение газов через 2 колпака. Немаловажно и то, что конструкция бани предусматривает наличие каменки, которую необходимо тщательно протопить, чтобы получить пар.

Кузнецов И. В. предложил использовать такую ​​технологию работы печи, при которой заслонка их камня помещается в печь из жаропрочной стали. Духовка ставится над самой топкой.

Тепловая энергия, собранная в двух колпаках, необходима для нагрева воды и обогрева бани и сопутствующих помещений. Водяная батарея размещена под крышкой №1, чтобы можно было быстро подобраться к ней в случае поломки.

Кузнецов И.В., кроме разработки готовых печей, предлагает и способы правильной укладки печей своими руками. Рассказывает, как правильно спланировать дом, чтобы правильно выбрать вариант установки отопительной печи.

Так же есть выбор разработок маленьких печей, для обогрева маленькой бани, и огромных конструкций для нагрева воды.

Печи Кузнецова с водяным отоплением

Печи Кузнецова с водяным отоплением современного типа с присвоенной им серией КИК (кирпичные котлы) пользуются большой популярностью. По конструкции это котел с колпаком, который выложен из кирпича.


Имеет высокий КПД – около 70 – 80%, и ничем не уступает печам аналогичного типа. Выше мы обсуждали, как этого можно добиться.

В топку встраиваются 1 – 2 регистра стальных труб с учетом мощности. Готовые виды таких котлов различают по мощности – 17, 34 и 63 кВт.

Кузнецов предлагает использовать печи с двумя контурами, которые используются для нагрева воды и других нужд хозяев. Автор настаивает на том, что для повышения экономичности и КПД печи необходимо утеплить ее базальтовым листом.

Современные модели кирпичных печей Кузнецова с куполами оснащены по последнему слову техники, что способствует дожиганию газов до конца.

Для достижения этой цели под купол второго колпака подается вторичный воздух. Если в качестве топлива использовать дрова хорошего качества, то такой тип печи будет работать как пиролизная печь.

Для того чтобы построить колпаковую печь Кузнецова своими руками, необходимо проконсультироваться с профессионалами своего дела, изучить литературу и чертежи. Ведь простота, которая кажется на первый взгляд, обманчива.


Печь Кузнецова для отопления дома своими руками довольно легко чистить, так как за счет предельно допустимых температур в топке даже зола тлеет до конца, а это снижает периодичность чистки.

Кузнецовка многофункциональна, часто оборудуется варочной панелью, духовкой, бойлером. Конструкция позволяет строить печи разной формы и размера, чтобы обеспечить удобное размещение в доме. К тому же украсить печь внешне можно любым способом.

При установке отопительной печи Кузнецова котел устанавливается над топкой в ​​районе колпака №1. Нагрев воды осуществляется за счет горячих газов, которые обволакивают металлические стенки.

По верхним патрубкам в радиатор поступает кипяток, по нижним подается ледяная вода. Охлажденный воздух после повторного нагрева поступает во второй колпак, поддерживая таким образом теплообмен печи.

Теплообменники в топке делятся на два типа:

  • с одной камерой – водяным отсеком плоской формы или в виде котла;
  • трубчатый – вода в нем всегда движется по трубам, которые размещены параллельно.

Второй тип считается наиболее эффективным, а именно за счет небольшого объема труб, в которых вода быстро нагревается и движется по радиатору. Диаметр труб должен быть не менее 50 мм, иначе вода слишком быстро закипит.

Размер печи Кузнецова с водяным отоплением зависит от того, сколько у нее колпаков, а также вспомогательных функций. В том случае, если печь будет использоваться только как отопительная, достаточно будет небольшой отвесной конструкции размерами 1м х 1,2м х 2м.


Для успешного заказа печи Кузнецова необходимо уделить внимание выбору материала.

Причиной этого является высокая температура в печи, которая во много раз превышает норму.

Поэтому он не подходит для этой цели. Лучшим выбором станет материал из шамотной глины, которая способна выдерживать критически высокие температуры. Также вам понадобится специальная кладочная смесь.

Раствор для кладки шамотного кирпича можно приготовить своими руками только при наличии уже достаточного опыта и знаний технологии. При неправильной подготовке, даже при малейших погрешностях, через определенное время кладка начнет трескаться и деформироваться.

На эксцентриках, как известно, держится весь прогресс. Кто знает, как бы мы жили сегодня, если бы не чудак Леонардо, если бы Тесла не был так настойчив в своих чудачествах. Примеров очень много, но сегодня нас интересуют разработки одного человека, посвятившего свою жизнь печам, их глубокому изучению и разработке новых, принципиально иных конструкций. И.В. Кузнецов начал свою деятельность в 1962 году, и до сих пор его разработки не теряют своей актуальности.

Печь Кузнецова и ее особенности

Кузнецов стремился к одному – добиться максимальной производительности, эффективности и экономичности в эксплуатации своей печи. Каждое устройство, которое он вводил, отличалось улучшенными характеристиками – теплосбережением, производительностью, оснащением и конструктивными особенностями. Тем более что в изготовлении таких печей нет ничего сверхъестественного. Все гениальное просто, поэтому построить печь Кузнецова вполне возможно по чертежам, устройство и основные правила необходимо изучить досконально.

Все печи Кузнецова отличаются повышенным КПД. Этого удалось достичь благодаря совершенно новой и уникальной разработке. В топке очень точно продумано движение газов, горячий воздух не уходит впустую и не обогревает улицу, а холодный воздух через специальную систему уходит в дымоход. Такие печи принято называть колпаковыми из-за конструктивных особенностей, которые мы кратко рассмотрим.

Колпаковая печь Кузнецова

Колпаковыми их называют потому, что по проекту внутри печи устроен своеобразный колпак, соединяющий непосредственно под и нижнюю часть печи. Колпак служит сепаратором газов, и сортирует их на горячие и холодные, что позволяет удалять холодные газы, а горячие оставлять в топке как можно дольше. Горячие газы просто поднимаются под колпак и остаются там. долго, не вылетая в дымоход, как в обычной русской печи, а аккумулируя тепло.

Естественно за счет этого в топке повышается температура горения, как следствие КПД увеличивается до 80-90%. Кроме того, система свободного движения газов помогает сделать прогрев печи гораздо более равномерным, а образование копоти не таким интенсивным. В результате применения всех этих конструктивных тонкостей выявляются следующие преимущества кузнецов:

  • огромный КПД;
  • рентабельность;
  • высокая стойкость печи к образованию трещин;
  • свободное отношение к форме и конструкции печи;
  • очень равномерный нагрев;
  • минимальный дым;
  • неприхотлив в обслуживании.

Типы печей Кузнецова

Конструкция получила огромную ценность благодаря своей удивительной универсальности. Печь Кузнецова, чертежи которой представлены более чем в 150 вариантах, можно использовать в любом помещении максимально эффективно. Каждый из чертежей учитывает особенности помещения определенного назначения, поэтому печь работает с таким высоким КПД для определенного типа здания.

Нет смысла перечислять все печи Кузнецова, вот лишь некоторые из наиболее востребованных вариантов:

  • Хлебные печи, для приготовления пищи, совмещенные с варочными поверхностями;
  • банные печи;
  • печи-камины;
  • отопительные печи.

Неполный перечень специализированных печей Кузнецова. Возможно создание комбинированных типов, что очень удобно, если использовать их в быту на небольших площадях.

Приказы печи Кузнецова

Строительство печи Кузнецова не предполагает наличия специальных знаний и навыков. Если руки заточены под самый простой инструмент, достаточно соблюдать порядок и несколько простых правил, чтобы успешно построить конструкцию. Заказ — это просто система чертежей и инструкций, описывающих процесс кладки печи пошагово, вплоть до каждого ряда кирпичей в отдельности. Почему такая точность? Дело в том, что Кузнецов потратил десятилетия на то, чтобы конструкция работала идеально, и если упустить любую мелочь, то печка будет работать некорректно. Вот пример заказа:

Печи Кузнецова для бани

Кузнецов для бани довольно много. Одних только банных печей насчитывается целых 17 видов. Все они могут быть разными по размеру, по расположению топки, места для камней, наличию камина, варочной панели, и для каждого из видов существует свой порядок. Даже из готовых печей можно легко выбрать наиболее подходящую для конкретной планировки бани, практически не внося изменений. Вот лишь несколько примеров:

Использование печей Кузнецова в бане дает целый ряд преимуществ:


Никакой фантазии. Просто внимательно изучив заказ, можно своими руками выложить отличную печь как для бани, так и для отопления или печь-барбекю.

Большой вклад в развитие печного дела внесли И.В. Кузнецов, посвятивший почти всю свою жизнь изобретению и совершенствованию большого количества новых конструкций печей. Он целенаправленно работал над тем, чтобы его разработки работали эффективно и приносили пользу людям.

Усовершенствование ранее спроектированных тепловых сооружений основано на оснащении их более рациональными возможностями. Так, у некоторых моделей изменениям подверглась топка, увеличилось сохранение тепла, добавилось определенное оборудование и так далее. То, что структуры, созданные Кузнецовым, работают эффективно, давно доказано их большой популярностью и многолетней эксплуатацией. Положительные отзывы о печах Кузнецова многих мотивируют на самостоятельное изготовление бытовых тепловых устройств. В этом случае можно немного сэкономить, но нужно правильно подобрать материалы и строго следовать схеме порядовки печи Кузнецова.

Кузнецов предложил совершенно новый подход к строительству кирпичной печи. Как известно, традиционные печи имеют каналы, по которым движутся горячие газы, нагревая кирпич. Основным фактором, поддерживающим этот процесс, является тяга. Этот форсированный способ обогрева корпуса печи характеризуется неравномерным распределением тепла. Кроме того, это часто приводит к образованию трещин в стенах конструкции. При строительстве такой печи, занимающей довольно много места в помещении, используется много кирпича.

Также возникает вопрос о наличии места для установки теплообменника. Это устройство теряет срок службы, указанный производителем, если оно помещено в саму топку. Постоянный контакт с огнем пагубно сказывается на прочностных характеристиках теплообменника. Такое соседство также приводит к ухудшению условий сгорания топлива, снижению КПД топки и образованию большого количества сажи.

В печи, построенной по методу Кузнецова, газы движутся свободно.

Данная конструкция основана на установке внутри нее крышек, представляющих собой сосуды, перевернутые вверх дном. В некоторых моделях духовых шкафов колпаки могут иметь верхние отверстия. Сосуды располагаются в другом порядке, однако главным условием их размещения является наличие между ними вертикальных полых щелей, называемых сухим швом . Образовавшееся пространство до 3 см не заполняют ни теплоизолятором, ни раствором. В результате газы свободно перемещаются, переходя из одного сосуда-крышки в другой.

Чтобы было легче представить схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении огонь, разжигаемый на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от огня исходит мало тепла, которое тут же рассеивается в пространстве. Изменить характер процесса нагревания воздуха вокруг костра можно, если накрыть его колпачковым сосудом, например, большим казаном. При этом важно оставить внизу зазор, чтобы совсем не погасить пламя. В результате горячий газ естественным образом поднимается на дно котла и ограничивает доступ воздуха, поступающего извне. После того как тепло отдано стенкам сосуда, он, спускаясь к открытому отверстию, постепенно остывает и выходит наружу, а его место занимает следующая порция тепла.

Для такого саморегулирующегося процесса характерна возможность дозирования наружного воздуха и нахождение нагретого газа в сосуде до его полного остывания.

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака , соединенных сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печи в помещение, где она установлена. Горячие газы сначала заполняют первый колпак, нагревая тем самым его стенки, а затем, остывая, уступают место горячему потоку, поднимающемуся из топки.

Пытаясь оптимизировать этот процесс, изобретатель еще на его первой стадии, которая начинается после топки, решил разделить поток газов по их температуре. С этой целью он использовал перегородку, отделяющую пространство для колпака от топки. В этом случае барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу устремляются к куполу колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, из-за скопления горячих газов под сводом и наличия преграды воздух поступает в первый колпак только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газа происходит в крышке, установленной над первой.


Менее горячие продукты горения размещаются на дне сосуда, а горячие газы стремятся к своду и при охлаждении отдают тепло кирпичным стенкам. Затем они спускаются вниз и выходят через дымоход. Благодаря оборудованию печи двумя колпаками, в которых происходит естественный нагнетание и движение газов, не требуется создание принудительной тяги в дымоходе.

Типы печей

Колпаковые печи Кузнецова, предназначенные в основном для бытового использования, строятся для выполнения определенных функций. Различают следующие типа конструкций:

  • варочный тип – для приготовления пищи;
  • отопление – для обеспечения жилого помещения теплом;
  • ванна Печи Кузнецова – для отопления бань;
  • улица печи выглядят как простые мангалы или целые печные комплексы;
  • для выпечки хлеба часто комбинируют с другими типами печей;
  • печи-камины , которые выполняют скорее эстетическую роль.

Здесь названы только самые распространенные типы печей Кузнецова. Нередко специалисты создают комбинированные варианты таких конструкций, отличающиеся своей универсальностью. Например, всем хорошо известна отопительно-варочная печь, благодаря которой можно отапливать дом и готовить пищу.

Сильные стороны печей Кузнецова

Более конкретно следующие Преимущества Кузнецова:

Самостоятельное изготовление


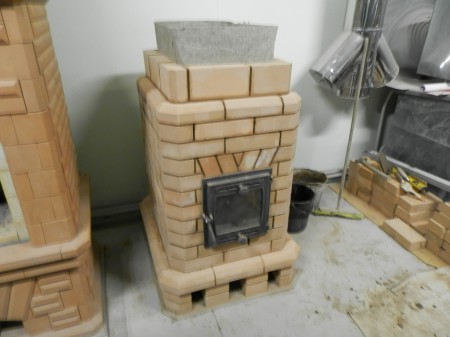

Пример работы.

Прежде чем приступить к постройке колпаковой печи Кузнецова своими руками, необходимо четко знать какую роль в доме или на участке она будет играть . Вниманию публики представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может подобрать для себя наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства достаточно простой колпаковой печи Кузнецова для отопления жилого помещения своими руками.

При проектировании установки двухколпаковой печи Кузнецова своими руками на первых этапах строительства дома позаботьтесь о том, чтобы она могла равномерно отапливать все жилые помещения. Возводить такую ​​конструкцию в уже полностью построенном доме не очень удобно. Тем не менее, если такая необходимость возникла, то почему бы и не примерить такой проект. Важно только при определении места обустройства дымохода обратить внимание на расположение несущих конструкций и балок.

Фундамент под печь необходимо планировать либо вместе со строительством фундамента под дом, либо в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемким и длительным.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе строительства предполагает закладку фундамента. Для выполнения этого процесса необходимо запастись штыком и лопатой , а также следующими материалами:

  • песок (3 части), цемент (1 часть) и вода для приготовления раствора;
  • Пруток арматурный среднего сечения;
  • полиэтиленовая пленка;
  • доска для возведения опалубки.

Фундаментные работы необходимо производить в следующем порядке:

После заливки свежеприготовленный фундамент оставить в покое на 5-7 дней, а то и больше (20-25). Время, отведенное на полное застывание и высыхание основания, важно предусмотреть заранее. В этом случае не торопитесь. Чем дольше простоит фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при строительстве:

  1. Кирпич, из которого изготовлена ​​внутренняя огнеупорная оболочка, имеет свойство расширяться при нагревании. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
  2. Огнеупорный кожух внутри печи создается торцевым. Чертежи не всегда передают этот момент, но его следует учитывать. При установке простых глиняных кирпичей допускается свобода действий со стороны мастера.
  3. Используя проволоку, нужно выполнить их связку через каждые 3 ряда кирпичей.
  4. При установке всех металлических светильников важно оставить место для их возможного расширения. Специальная прокладка ограничивает контакт металлических изделий с кирпичной кладкой.
  5. По окончании строительства печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпича.
  6. Вводить колпаковую печь в работу необходимо постепенно, начиная с нагрева при минимальной температуре, а затем повышая ее.

Подготовка инструментов и основных материалов

Тщательно подготовиться к строительству печи Кузнецова своими руками можно только при наличии под рукой болгарки , оснащенной алмазными дисками, и перфоратора с насадкой-мешалкой . Кроме того, необходимо доставить к месту установки отопительного прибора следующие материалы:


Важные моменты

Правильный заказ колпаковой печи Кузнецова позволит добиться равномерного прогрева стенок и обеспечит отличный тяга.

Перед началом укладки многие мастера укладывают рубероид. Однако мы рекомендуем проложить слой фольги , которая, обладая способностью отражать, будет лучше удерживать тепло.

Тепловыделение устройства во многом зависит от количества созданных в нем отсеков. Однако для сооружения самой теплой колпаковой печи при их сооружении важно соблюдать порядок кладки и объемные условия.


Как это выглядит.

Игорь Викторович Кузнецов – известный российский инженер-изобретатель, который с 1962 года занимается разработкой новых моделей печей и их постоянным усовершенствованием. За это значительное время было создано более 150 различных моделей, всесторонне опробованных на практике и заслуживших широчайший спрос у владельцев. частных домов. Конструкции этого изобретателя отличаются не только своей эффективной работой по отоплению жилых домов, но и способностью придавать интерьеру помещений уют и оригинальность.

Соорудить своими руками печи Кузнецова, заказ которых, надо сказать, довольно сложный, не так уж и прост. Однако при желании сэкономить приличную сумму, а также при наличии определенных навыков и умения читать соответствующие схемы это вполне возможно. Поэтому, если вы решили выполнить эти работы самостоятельно, вам нужно не только выбрать подходящую конструкцию, но и очень внимательно изучить ее порядок и рекомендации по кладке.

Особенности конструкции И.В. Кузнецова

Судя по конструктивным особенностям отопительных приборов, инженер при выполнении своих разработок ставил перед собой две цели – это КПД и производительность печей. Именно поэтому большое внимание изобретатель уделяет расположению внутренних каналов топки, по которым происходит интенсивное движение продуктов сгорания вместе с нагретым в топке воздухом. Работая над конструкциями, мастер в каждой своей модели старается добиться более длительной задержки нагретой газовой массы внутри конструкции печи, что способствует экономии топлива при сохранении тепла в течение длительного времени.

Таким характеристикам соответствуют печи, называемые «колокольными», то есть имеющие специальные камеры для сохранения тепла. Обычно конструкции Кузнецова имеют два «колпака» — нижний, совмещенный с камерой сгорания, и расположенный в верхней части топки. Принцип работы нижнего «колпака» заключается в разделении выхлопных газов на горячие и холодные. Так, продукты горения, поднимаясь к потолку вытяжки, задерживаются и накапливают тепло, при этом во многих конструкциях нагретый воздух не встречает особых препятствий для выхода в дымоход.

Принцип работы двух “колпачков”

В верхнем “колпаке” также задерживаются газы, т.к. выход из него расположен у его основания. Таким образом, прежде чем попасть в дымоход, потоки горячего газа поднимаются к потолку, нагревая всю камеру.

Благодаря этой системе внутренняя температура печи значительно повышается и поддерживается длительное время, что дает высокий КПД. нагревателя до 95%. Разницу можно увидеть, если сравнить этот параметр, например, с КПД русской традиционной печи, который, увы, составляет всего 45÷50%.

Помимо рационального движения воздуха, клапаны, установленные в правильных местах, также способствуют сохранению тепловой энергии, что также может при необходимости задерживать или перенаправлять движение газов. Эти элементы также способны регулировать циркуляцию тепла. Так, при открытии клапана «летнего» хода печь будет ставиться только на приготовление пищи, потому что нагретый воздух будет идти в дымоход по пути наименьшего сопротивления, нагревая только топку и варочную поверхность, не попадая в верхние колокольная часть конструкции.

Такая печь может работать в двух режимах: «летнем» и «зимнем»

Благодаря такой системе работы печей реализуется ряд преимуществ конструкций, разработанных И. В. Кузнецов:

  • Нагрев печи и выделение тепла происходят естественно и равномерно.
  • Появляется возможность выделить больше места для установки нагревательного элемента-варочной панели.
  • Сжигание осуществляется без образования копоти и дыма, так как происходит практически полное разрушение продуктов сгорания.
  • Потери тепла сведены к минимуму.
  • За счет равномерного прогрева конструкции практически не происходит деформации кладки и образования трещин в швах.
  • Такая внутренняя конструкция позволяет создавать печи различных форм и с разнообразным дизайнерским оформлением.
  • Кроме того, печи разработки И.В. Кузнецова, можно оборудовать водяным контуром или встроенным баком отопления, что обеспечит горячее водоснабжение дома или даже водяной обогрев других помещений.

При использовании принципа действия такой конструкции печи становится возможным создание различных бытовых печей в зависимости от их назначения:

  • Топка отопительного типа, предназначенная только для эффективного обогрева жилого одноэтажного или двухэтажного дома .
  • Варочные печи, предназначенные в основном для приготовления высококачественной пищи и продуктов быстрого приготовления.
  • Опции печи для сауны – для эффективного обогрева сауны.
  • Уличные печно-барбекю комплексы, с мангалом и коптильнями.
  • Печи-камины, предназначенные не только для основного отопления, но и для создания уютной атмосферы и эстетичного интерьера дома.
  • При желании можно создать многофункциональные варианты печи, включающие отопление, приготовление пищи и эстетические функции.

Как сложить печь I.V. Кузнецова

Строительство настоящей печи из кирпича – это всегда достаточно трудоемкий и сложный процесс, требующий определенных знаний, технологических навыков, владения определенными секретами мастерства. Поэтому, чтобы получить качественный отопительный прибор, нужно заранее набраться некоторого опыта в этой работе. Мастера, давно занимающиеся этим, без преувеличения, искусством, советуют начинающим печникам перед капитальной кладкой делать предварительную – без раствора, то есть насухо.

Строительство любой печи из кирпича – достаточно сложный и трудоемкий процесс.

Кроме того, если выкладывается первая печь, не стоит экспериментировать, пытаясь добавить свои новшества в уже составленный заказ. При этом рекомендуется строго придерживаться выбранной схемы и выполнять ее без каких-либо отклонений. Поэтому следует сразу определиться с функциями, которые должна выполнять печь. Поскольку И.В. Кузнецовым разработано и составлено более 150 заказов конструкций, из которых всегда можно выбрать подходящий вариант.

Если сооружение печи планируется на этапе строительства дома, то ее установка должна быть рассчитана таким образом, чтобы она отапливала сразу две, а то и три комнаты.

Встроить печи в уже построенный дом сложнее, так как для удаления части стены придется произвести точные расчеты. В этом случае обычно выбирают настенные варианты, но они способны качественно обогреть только одно помещение. Однако при желании можно решить любую задачу, конечно, с учетом расположения балок перекрытий и несущих стен.

Горючие поверхности важно защитить от перегрева, поэтому, если печь устанавливается в деревянном здании, то в местах примыкания стен дома и топки необходимо делать прокладки из негорючего материала, например, асбест.

Кроме того, в местах стыков конструкций зазоры, заполненные таким материалом, также необходимы для свободного расширения кирпичной кладки при ее нагреве, иначе раствор в стыках может растрескаться, а сама конструкция печи подвергнуться деформации.

Очень важно устроить качественный фундамент под конструкцию печи. Обычно изготавливается из бетона с гидроизоляцией. Фундамент печи не должен соединяться с фундаментом основного строения, так как они будут по-разному давать усадку, и не должны «тянуть» друг друга за собой.

Линейные размеры бетонного фундамента должны быть больше размеров основания печи не менее чем на 100 мм с каждой стороны конструкции. Заглубление фундамента рассчитывается в зависимости от массивности конструкции печи и состава грунта, на котором ведется строительство. В среднем глубина отрываемого котлована под фундамент варьируется от 400 до 600 мм, а на дно обязательно выкладывается гидроизоляционная песчаная подушка и армирующий слой из щебня. Ну а боковые стены формируются путем установки деревянной опалубки.

Процесс обустройства фундамента довольно трудоемкий, тем не менее, он должен быть выполнен в полном объеме и качественно, так как от его надежности и ровной поверхности будет зависеть точность и долговечность всей конструкции печи. Ни в коем случае нельзя спешить со строительством – залитому бетонному основанию необходимо дать не менее месяца для полного созревания и затвердевания.

Переходя к дальнейшим работам, при кладке печи необходимо учитывать следующие моменты:

  • Перед кладкой первого ряда на фундамент укладывают один или два слоя гидроизоляционного материала-рубероида, который в дальнейшем рекомендуется разметить мелом по размеру основания печи. Это облегчит укладку первого ряда.

  • Если кладка планируется из красного кирпича, то топочную камеру рекомендуется обложить огнеупорным шамотным материалом. Он дольше сохраняет тепло и устойчив к высоким температурам.
  • Очень важно соблюдать тепловые зазоры в 5 мм между шамотным и красным кирпичом — их коэффициент линейного расширения значительно различается, и материалу необходимо дать возможность свободно расширяться при нагреве.
  • Рекомендуется после подъема каждых следующих двух рядов армировать стенку топки проволокой, которая укладывается в шов по всей длине ряда.
  • Чугунные и стальные элементы, которые будут контактировать с открытым огнем, обматывают по периметру асбестовым канатом или фрагментами, вырезанными из цельного листа. Этот материал не только защитит металл от прогорания, но и создаст необходимый зазор для теплового расширения.
  • Складная печь перед эксплуатацией подвергается длительной сушке. Для этого открываются все двери и вентили для свободной циркуляции воздуха во всех отделах конструкции. Сушку часто производят, устанавливая в топку обычную лампочку накаливания мощностью 200÷400 Вт. Отдаваемое лампочкой тепло и создаваемое при этом сквозное движение воздуха будут способствовать более быстрому высыханию конструкции.
  • Сухая печь сначала разогревается небольшим количеством топлива, пламя от которого закалит стенки камеры сгорания огнем.
  • Если планируется наружная отделка построек, то ее следует производить не менее чем через один сезон эксплуатации утеплителя, когда складная печь даст почти полную усадку.

Вам может быть интересна информация о том, что такое

Порядковая схема и материалы для строительства

Приказом называется схема, которая разрабатывается для каждой печи. Этот графический план подробно показывает конфигурацию и количество материалов для каждого ряда. Перед началом работы необходимо внимательно разобраться в порядковой схеме, а если она непонятна, то следует обратиться за разъяснениями к специалисту. Как правило, разобраться в чертежах заказа «технически подкованному» человеку достаточно просто, тем более, что к ним обычно прилагается подробное описание.

Порядковая диаграмма должна выглядеть примерно так. Оптимальный вариант, если в схеме заказа будет еще несколько вариантов секций печи, это поможет увидеть внутреннее устройство конструкции и значительно облегчит работу.

В разных отделениях печей могут применяться как целые кирпичи, так и тесаные или колотые кирпичи на несколько равных частей. В некоторых случаях кирпич можно даже разделить на 8 частей, а для формирования некоторых секций печи используют ⅛, ⅜, ¼ кирпича и т. д. Использование этих частей всегда указывается на порядковой диаграмме.

Кроме того, нужно знать, что в некоторых кирпичах необходимо будет делать вырезы для установки. металлические элементы, например, варочную панель или вентиль. В некоторых случаях придется колоть или резать кирпич под определенным углом, который также указан в заказе.

Для каждой конкретной модели требуется определенное количество материала, которое можно рассчитать самостоятельно на основании заказа, либо список прилагается к нему в готовом виде.

Для строительства любой печи вам потребуется приобрести следующие материалы:

  • Для внутренней кладки топки рекомендуется заготовить шамотный кирпич (ША-8). Если его нет в наличии, то можно заменить другим огнеупорным кирпичом.
  • Для основной кладки здания понадобится рядовой керамический кирпич маркой прочности не ниже М150.
  • Для раствора потребуется один или два вида глины, один из которых должен отличаться огнеупорностью и пластичностью. Этого материала потребуется 100 ÷ 150 килограмм в зависимости от массивности конструкции.
  • Кроме глины для раствора потребуется просеянный песок. Его объем должен превышать количество глины в 2÷2,5 раза. Всего для кладки, состоящей из 500 кирпичей, необходимо подготовить 0,2 куб. м. глинисто-песчаная смесь. Однако многие современные печники уже успели оценить готовые кладочные смеси для печей, которые можно приобрести в специализированном магазине.
  • Металлические и чугунные элементы конструкции подбираются для каждой модели индивидуально. Количество проволоки для армирования рядов также будет зависеть от выбора модели печи и ее периметра.

Цены на кирпич керамический класса прочности М150

Кирпич керамический м150

Детальный заказ отопительно-варочной печи Кузнецов ОВИК-9

Представленная ниже отопительно-варочная печь спроектирована на базе модели ОВИК-9, разработанной инженером В.И. Кузнецов. Единственная разница между этими конструкциями заключается во взаимном расположении дверок топки и поддувала, а в остальном конструкции полностью идентичны.

Этот вариант печи предназначен как для отопления дома, так и для приготовления пищи, поэтому вполне подходит для установки в любых загородных частных домах.

Для приготовления пищи модель имеет варочную камеру с двухконфорочной плитой и запирающимися металлическими дверцами. Оснащен собственным вытяжным каналом с заслонкой, с помощью которой можно регулировать температуру внутри закрытой ниши. Благодаря тому, что камера может быть полностью закрыта, она может служить духовкой, поэтому в ее стенки часто встраивают кронштейны для установки противней.

Если вам нужен максимально быстрый обогрев помещения, дверцы шкафа оставляют открытыми, но в этом случае вы можете готовить на самой плите.

Печь имеет двухколпаковую конструкцию, поэтому может работать в двух режимах – “лето” и “зима”, то есть заливать ее можно только для приготовления пищи летом или обогрева дома и приготовления пищи зимой.

Глубина топливной камеры 450÷470 мм и имеет «сухой» шов для свободного расширения материала при нагреве. При желании размеры топочной камеры можно увеличить до 510÷530 мм – для этого заднюю стенку топки нужно будет выложить не в полкирпича, как указано в заказе, а в четверть кирпича. кирпич. Однако в этом случае не рекомендуется использовать «сухой» шов, так как стена будет неустойчивой, а кирпичи в ней могут сместиться при укладке дров.

Такая печь имеет размеры 1015×630×2100 мм, имеет тепловую мощность 3600 Вт при условии двукратного нагрева. Он вполне способен обогреть комнату или смежные помещения площадью 30 ÷ 35 м².

Необходимые материалы

Для возведения данной отопительной конструкции потребуются следующие материалы (без учета возведения трубы и обустройства фундамента):

  • кирпич красный – 430 шт.;
  • кирпич огнеупорный шамотный (ША-8) для топки – 22 шт.;
  • дверца топочная (ДТ-3) 210×250 мм – 1 шт.;
  • дверца поддувала (ДПК) 140×250 мм – 1 шт.;
  • решетка 250×252 мм – 1 шт.;
  • двухконфорочная чугунная варочная панель 586×336 мм – 1 шт.;
  • дверцы варочной камеры 510×340 мм – 2 шт.;
  • защелка для варочной камеры 130×130 мм – 1 шт.;
  • вентиль «летнего» режима работы 130×130 мм – 1 шт.;
  • задвижка дымоходная 130×250 мм – 1 шт.;
  • Уголок стальной
  • 36×36×4×600 мм – 4 шт.;
  • полоса стальная
  • 40×4×600 мм – 1 шт.;
  • Лист стальной
  • 600×550×3 мм – 1 шт.;
  • Предтопочный лист стали
  • 500×700×3 мм – 1 шт. Его можно заменить другим термостойким материалом, например, керамической плиткой.

Цены на кирпич шамотный огнеупорный (ША-8)

Кирпич шамотный огнеупорный ша-8

Процесс строительства печи
Иллюстрация с порядком кладки печи Краткое описание кладочных работ

Первый ряд полностью сплошной, так как является основой остальных порядовок, поэтому его необходимо выкладывать с точным соблюдением горизонтальности кладки и с идеально вычерченными прямыми углами.
На схеме даны стандартные размеры, и они могут быть немного изменены, так как параметры кирпича и толщина швов между ними могут незначительно отличаться.
Как правило, толщина швов обычно принимается равной 5 мм, но следует учесть, что углы укладки остальных рядов должны идеально соответствовать основанию. Поэтому их необходимо измерить с помощью строительного уголка, а затем сравнить размеры диагоналей получившегося прямоугольника – они должны быть равны между собой.
Для этого ряда потребуется 20 красных кирпичей.

На втором ряду начинается формирование дутьевой камеры и нижнего колпака топки.
Так как основание цоколя нужно будет зачистить после завершения кладки, устанавливаются две половинки кирпича, которые выступают наружу из общего ряда.
Во время уборки эти элементы снимаются со стены, что позволяет провести этот процесс без проблем.
При кладке второго ряда эти кирпичи не фиксируются на раствор – это будет сделано после того, как печь будет полностью возведена и очищена от выпавшего раствора и другого строительного мусора.
В этом же ряду установлена ​​дверца поддувала, которую можно временно подпереть стопками кирпичей для устойчивости.
В этом ряду используется 14 красных кирпичей.

Третий ряд выкладывается по схеме.
В процессе укладки на нем плотно фиксируется дверца поддувала.

Четвертый ряд частично выложен из шамотного огнеупорного кирпича – из него сформированы боковые и задняя стенки топливной камеры.
Дверца поддувала закрыта двумя красными кирпичами, которые выпущены над ней и подшиты наискосок.
Таким же образом укладываются два тесаных огнеупорных кирпича с обратной стороны дверцы поддувала.
Между красным и шамотным кирпичом оставляют тепловой зазор 5 мм. Чтобы выполнить это условие, мастера используют небольшую хитрость, и вместо раствора между этими видами кирпича прокладывается обычный упаковочный гофрокартон, имеющий нужную толщину. После его выгорания остается идеально ровный тепловой зазор.
Такие зазоры следует предусмотреть и в последующих рядах, где стыкуется красный и шамотный кирпич.
Для этого ряда нужно подготовить 11½ красного и 3½ шамотного кирпича.

Четвертый ряд продолжается.
После кладки боковых кирпичей над дверкой поддувала середина дверцы обкладывается шамотным и керамическим кирпичом, обтесывается по бокам с двух сторон, такая система кладки называется «замковой».
Для этого потребуется 1 красный и 1 шамотный кирпич.

На пятом ряду формируется топливная камера.
Шамотный кирпич, устанавливаемый на переднюю стенку топки, обрезается наискосок.
Пространство внутри топки между шамотным кирпичом должно соответствовать размеру колосника, так как он должен свободно укладываться в прямоугольник, образованный кирпичами, на кирпичи нижнего 4-го ряда, выступая на 10÷15 мм.
При этом между боковыми стенками из огнеупорного кирпича и решеткой необходимо оставлять тепловой зазор в 5 мм, что позволит металлу без проблем расширяться при нагреве.
В пространстве за топкой, где расположен нижний колпак печи, образован отдельный вертикальный канал, имеющий размер в полкирпича. Этот канал соединит нижний и верхний колпаки печи.
В этом ряду используется 12 ½ красных и 4 шамотных кирпича.

На пятом ряду без раствора на выступающие кирпичи 4-го ряда укладывается решетка.
Пятимиллиметровые зазоры между кирпичом и решеткой засыпаются песком.

Шестой ряд.
На данном этапе устанавливается топливный люк.
Между стенками его каркаса и примыкающими к нему кирпичами должен быть зазор 5 мм, который заполняется негорючим материалом.
Для этого чаще всего каркас обматывают веревкой или кусочками асбеста.
Для кладки этого ряда необходимо подготовить 12 красных и 3 шамотных кирпича.

Седьмой ряд.
При кладке задней стенки топливной камеры в этом ряду от левого края кирпича оставляют зазор 20 ÷ 30 мм – это будет «сухой» шов. Необходимо удалить из топки негорючие газы и создать условия для более интенсивного горения пламени.
Для этого ряда потребуется 12 красных и 3 шамотных кирпича.

Восьмой ряд.
Кладка ведется строго по схеме из 12 красных и 3 шамотных кирпича.

Девятый ряд.
Стенки камеры сгорания удаляются, а между ней и нижним колпаком формируется проход для отвода продуктов сгорания.
Боковые шамотные стенки топки должны быть на 10 мм ниже остального ряда (на схеме эти стенки выделены сиреневым цветом).
Шамотный и красный кирпичи, уложенные над топочной дверкой, слегка сдвигаются, закрывая часть ее рамы. Предварительно эти кирпичи подшиваются наискосок и таким же образом образуют своеобразную «чашу», в которую уместится центральный кирпич.
Для ряда используется 12 красных и 2½ шамотных кирпича.

На девятом ряду между лицевыми боковыми кирпичами над дверкой укладывается центральный кирпич, перекрывающий раму топочной дверцы, предварительно обтесанный наискосок с обеих сторон под тем же углом, что и боковые, образуя “чаша”.
Левая боковая стенка топки из шамотного кирпича обшита асбестовой полосой толщиной 10 мм, которая сравняет эту сторону с высотой всего ряда.

Десятый ряд.
В этом ряду красный кирпич кладут всухую, то есть без раствора, на шамотный кирпич, покрытый асбестом.
В красном кирпиче, обрамляющем топку, делается небольшой вырез, размером примерно 10 мм, на котором варочная панель. При этом между плитой и стенками из кирпича со всех сторон должен быть зазор для расширения металла при его нагреве, размером 5 мм.
Огнеупорные кирпичи, установленные с передней и правой стороны топливной камеры, расположены косо-наклонно – на схеме они показаны оранжевым цветом. При этом обязательно следить, чтобы между шамотным кирпичом и варочной поверхностью оставался зазор в 10 мм.
В этом ряду потребуется 14½ красного и 1½ шамотного кирпича.

После завершения предыдущих работ по выкладке 10-го ряда по вырезам в уложенных кирпичах распределяется пропитанный глиняным раствором асбестовый канат.
Поверх асбестового слоя укладывается плита.
Щели между плитой и кирпичами засыпать песком.
Если вы приобрели панель, имеющую ребра жесткости с обратной стороны, то под них делаются дополнительные вырезы.
Накладка должна лежать только на своих краях, но не на ребрах жесткости, и быть «утопленной» относительно поверхности всего ряда на 5 мм.

11 ряд.
С этого ряда начинают формироваться стенки варочной камеры и устанавливается каркас с дверцами. При этом необходимо учитывать, что между металлическим каркасом и кирпичами должен соблюдаться пятимиллиметровый зазор.
Для облегчения формовки каркас рекомендуется обмотать асбестовой веревкой.
Для 11-го ряда требуется 11 красных кирпичей.

12-й ряд выложен по схеме, на него использовано 11 красных кирпичей.

13 ряд.
Продолжается формирование варочной камеры и вертикальных боковых каналов.

14 ряд ​​- работа идет строго по этой схеме.

15 ряд укладывается в два этапа.
На первом этапе стенки варочной камеры и вертикальные каналы поднимаются до уровня металлического каркаса дверей.

Далее необходимо оформить перекрытие варочной камеры.
Для этого на кладку 15 ряда укладывается стальной лист 600×550 мм, в котором делается вырез под вытяжной канал.
Металлический лист необходим для того, чтобы потолок варочной камеры был чище, а во время готовки на продукты не попадал различный мусор в виде раствора из швов кладки.
Для жесткости поверх листа устанавливаются четыре металлических уголка и стальная полоса.

16 ряд.
На металлические уголки и полосу из красного кирпича уложена – порядок указан на схеме. Только отверстия вертикальных каналов остаются открытыми.
Перед кладкой на кирпичах, обрамляющих примыкающие вертикальные и вытяжные каналы, делают надрезы для установки дымоходной задвижки. Клапаны обеспечат «летнюю» работу печи и при необходимости герметичность варочной камеры.
Вырезы делаются таким образом, чтобы кирпичная кладка и вентиль имели зазор 5 мм.
В этом ряду кладка состоит из 20 красных кирпичей.

На 16 ряду на подготовленные площадки с вырезами устанавливаются два клапана.

На 17 ряду варочная камера и установленная задвижка обложены красным кирпичом, так что каналы дымохода остаются открытыми.
Для кладки нужно подготовить 19 красных кирпичей.

На 18 ряду формируется верхняя шапочка конструкции.
Для этого всухую устанавливаются два полукирпича, которые возвышаются над основной кладкой – они необходимы для очистки основания цоколя.
Эти кирпичи крепятся к раствору после завершения кладки печи и очистки основания от раствора и мусора.
В ряду используется 13½ красных кирпичей.

19-й ряд кладут по схеме из 12½ красных кирпичей.

20 ряд тоже выкладывается по схеме и на него потребуется 13½ красных кирпичей

21 ряд.
Кладка выполняется по представленной схеме, и на нее используется 14 кирпичей.

Далее довольно длинный участок здания выкладывается по единой схеме, только с чередованием четных и нечетных рядов.
22-й, 24-й и 26-й ряды.
Работа ведется по той же схеме, ряды состоят из 14 кирпичей.

23-й и 25-й ряды также выложены по общей схеме и также состоят из 14 кирпичей.

27 ряд.
В этом случае также используется 14 кирпичей, но конфигурация их расположения несколько отличается от предыдущих рядов, так как они подготавливают основу для последующих почти сплошных рядов.

На 28-м ряду в кирпичах, обрамляющих дымоходный канал, делаются надрезы для установки главного дымового клапана.
На схеме места вырезов на глубину 10 мм выделены сиреневым цветом.
При выполнении вырезов нужно периодически примерять сам клапан, так как он должен находиться на расстоянии 5 мм от кирпичных стенок, то есть свободно входить в вырезанный зазор.

В этом же ряду устанавливается сам клапан в вырез на растворе.

Для 29-го ряда потребуется 19 красных кирпичей, так как поверхность конструкции почти полностью закрыта.
Открытым остается только отверстие дымохода с уже установленной заслонкой.

30-й ряд снова покрывает почти всю поверхность.
Также требуется 19 кирпичей.

31-й ряд – основание удлинительной трубы укладывается с участком дымоходного проема, размером в один кирпич.
Состоит из ряда из 5 кирпичей.

Далее формируется сам дымоход.
На каждый из рядов при его выкладке также понадобится по 5 красных кирпичей.

Подробная инструкция и эти схемы помогут вам собрать эту достаточно компактную модель печи самостоятельно. Чтобы он выглядел более изящно и аккуратно, для кладки углов рекомендуется купить округлые фигурные кирпичи или обработать их самостоятельно. Так что помимо точности печь приобретет еще и большую безопасность. Особенно это важно предусмотреть в тех случаях, когда в доме есть маленькие дети.

Работы Игоря Кузнецова на печи.ру

Джозеф Кроули
Полноправный член

Сообщения: 394


Работа Игоря Кузнецова на печи.ру 9 января 2022 г. 18:22:05 GMT -8 через мобильный

Сообщение josephcrawley на

9 января 2022 18:22:05 GMT -8

Кто-нибудь строил такие печи?

Я изучил чертежи и прочитал плохо переведенные Гуглом русские документы, но я все еще не понимаю некоторых фундаментальных понятий.

Первичный воздух подается от зольника вверх через колосниковую решетку. Вторичный воздух упоминается, но я не уверен, как он подается. Топка крепится к колпаку через «сухой шов» 2-3 см.

Как камера сгорания масштабируется на большую и меньшую внешнюю площадь? Существуют ли формулы воздуха? Во всех печах категории oic используется один и тот же воздухозаборник дверцы золы.

Если кто-то свободно говорит по-русски и переводил некоторые отрывки, я был бы признателен.
Спасибо
Джозеф

serg247
Младший член

Гору нельзя покорить, на нее можно взойти…

Сообщения: 105


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 2:49:34 по Гринвичу -8 Форсайт нравится это

Сообщение serg247 на

10 января 2022 г. 2:49:34 GMT -8

Достаточно сказать, что система досталась автору от Бога. Дальше дело за вами…

Последнее редактирование: 10 января 2022 г. 2:50:27 GMT -8 от serg247

Джозеф Кроули
Полноправный член

Сообщения: 394


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 6:21:25 GMT -8 через мобильный

Сообщение josephcrawley на

10 января 2022 г. 6:21:25 GMT -8

Достаточно сказать, что система досталась автору от Бога. Тогда дело за вами…

У меня возникло такое чувство, когда я читал литературу. Это граничило с прозелитизмом. Есть ли другие источники, на которые стоит обратить внимание, чтобы дать предмету больше ясности?

serg247
Младший член

Гору нельзя покорить, на нее можно взойти…

Сообщения: 105


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 6:27:51 по Гринвичу -8 Форсайт нравится это

Сообщение serg247 на

10 января 2022 г. 6:27:51 GMT -8

Печки я начал изучать с Кузнецовым. После углубления я пришел к ракетным печам. Из классики рекомендую печи Ларс Хельбро.

Джозеф Кроули
Полноправный член

Сообщения: 394


Работа Игоря Кузнецова на печи. ру 10 января 2022 г. 6:33:45 по Гринвичу -8 через мобильный

Сообщение josephcrawley на

10 января 2022 г. 6:33:45 GMT -8

Печки я начал изучать с Кузнецовым. После углубления я пришел к ракетным печам. Из классики рекомендую печи Ларс Хельбро.

Можете ли вы объяснить, почему вы ушли? Какой у вас был опыт с такими печами? Насколько хорошо они работали?

Спасибо

serg247
Младший член

Гору нельзя покорить, на нее можно взойти…

Сообщения: 105


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 6:41:41 по Гринвичу -8

Сообщение serg247 на

10 января 2022 г. 6:41:41 GMT -8

Год изучения форумов и общения с печниками. Я слишком хорошо осведомлен.

hof
Полноправный член

Сообщения: 156


Работа Игоря Кузнецова на печи.ру 10 января 2022 г., 13:59:31 по Гринвичу -8 fuegos нравится это

Сообщение от hof на

10 января 2022 г. 13:59:31 GMT -8

И очень скромно…
)

Джозеф Кроули
Полноправный член

Сообщения: 394


Работа Игоря Кузнецова на печи. ру 10 января 2022 г. 14:28:50 GMT -8 через мобильный

Сообщение josephcrawley на

10 января 2022 14:28:50 GMT -8

Год изучения форумов и общения с печниками. Я слишком хорошо осведомлен.

Кроме шуток, вы можете что-нибудь сказать о конструкции его печи?

serg247
Младший член

Гору нельзя покорить, на нее можно взойти…

Сообщения: 105


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 14:35:38 GMT -8

Сообщение serg247 на

10 января 2022 г. 14:35:38 GMT -8

Что вас интересует? Все подробно описано на сайте. Но, черт в мелочах…

Джозеф Кроули
Полноправный член

Сообщения: 394


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 15:08:18 по Гринвичу -8 через мобильный мартин нравится это

Сообщение josephcrawley на

10 января 2022 15:08:18 GMT -8

Что вас интересует? Все подробно описано на сайте. Но, черт по мелочи…

Как я уже говорил в своем начальном посте меня интересует

Размер первичного воздуха
Размер вторичного воздуха и как он подается
Как размер сухого шва и его размещение
Соотношение, если таковые имеются, к основному колпаку и размеру топки
Как топка соответствует общему размеру печи

Мне также было бы интересно узнать, насколько хорошо они работают и насколько удобны в использовании.

Сайт, конечно, изобилует подробностями, но многое из того, что я прочитал, повторяет тот же аргумент в пользу движения свободного газа и конструкции колокола, который мне знать не нужно. Я еще ничего не прочитал по вопросам, которые у меня есть выше.

Возможно, вы поклялись хранить тайну и можете только намекать. Если вам нужно говорить метафорами, я сделаю все возможное, чтобы понять ваш смысл.

Последнее редактирование: 10 января 2022 г. 18:00:08 GMT -8 Джозеф Кроули

serg247
Младший член

Гору нельзя покорить, на нее можно взойти…

Сообщения: 105


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 15:34:30 GMT -8

Сообщение serg247 на

10 января 2022 г. 15:34:30 GMT -8

Если вы смотрели доступные схемы печей, то могли заметить, что в системе нет гармонии и масштабируемости. Как нет свободного движения газов в двух колоколах, один над другим. И колпака практически нет, скорее печь противоточная. Система активно рекламировалась и поэтому имела своих последователей. Но, коллеги и ученики покинули творца. Былая слава ушла. Скорее отказ. Пример разделения кислорода.

Джозеф Кроули
Полноправный член

Сообщения: 394


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 16:21:11 GMT -8 через мобильный

Сообщение josephcrawley на

10 января 2022 16:21:11 GMT -8

Если вы смотрели доступные схемы печей, то могли заметить, что в системе нет гармонии и масштабируемости. Как нет свободного движения газов в двух колоколах, один над другим. И колпака практически нет, скорее печь противоточная. Система активно рекламировалась и поэтому имела своих последователей. Но, коллеги и ученики покинули творца. Былая слава ушла. Скорее отказ. Пример разделения кислорода.

печи.ру/продукты/otopitelnyie_pechi_oik/oik2

Глядя на эту схему, я бы все равно назвал ее колпаковой печью. Их два, как вы говорите, и проходы маленькие, но я бы точно не назвал это противоточной печью. Кажется, что газам есть место, где они могут подниматься и расслаиваться по своему желанию.

Определенно много болтовни о том, кто что изобрел и кто делает “настоящие” печи. Со стороны почти невозможно разобраться в споре.

Поработав с этими печами, оправдали ли они рекламу? К кому в русской печной общине перешли бывшие студенты?

serg247
Младший член

Гору нельзя покорить, на нее можно взойти. ..

Сообщения: 105


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 17:01:28 по Гринвичу -8

Сообщение serg247 на

10 января 2022 г. 17:01:28 GMT -8

Алексей Чернов — яркий представитель. Вероятно, в последний раз он представлял учителя в Венгрии через год после Ларса Хельбро в 2008 году. С тех пор венгерские печники разделились на два лагеря…

Последнее редактирование: 10 января 2022 г. 17:03:04 по Гринвичу -8 от serg247

Джозеф Кроули
Полноправный член

Сообщения: 394


Работа Игоря Кузнецова на печи. ру 10 января 2022 г. 17:09:03 GMT -8 через мобильный

Сообщение josephcrawley на

10 января 2022 17:09:03 по Гринвичу -8

Не хочу мутить воду, но я нашел это видео, объясняющее чудеса сухого пласта.

Я не мог понять по-русски, но из молекулярной графики я понял. Это кажется немного надуманным.

youtu.be/gaXyWyDm2mk

В остальном концепция топки имела смысл.

serg247
Младший член

Гору нельзя покорить, на нее можно взойти…

Сообщения: 105


Работа Игоря Кузнецова на печи.ру 10 января 2022 г. 17:22:43 по Гринвичу -8

Сообщение serg247 на

10 января 2022 г. 17:22:43 GMT -8

Именно «сухой шов» превращает противоточную печь в подобие колокола.

Кузнецов Анатолий Алексеевич Изобретения, патенты и заявки на изобретения

Патенты изобретателя Кузнецова Анатолия Алексеевича

Кузнецов Анатолий Алексеевич подал заявки на патенты на следующие изобретения. Этот список включает заявки на патенты, находящиеся на рассмотрении, а также патенты, которые уже были выданы Ведомством США по патентам и товарным знакам (USPTO).

  • СПОСОБ НАКРЕПЛЕНИЯ ШЕСТЕРН

    Номер публикации: 20200399751

    Реферат: Способ поверхностного упрочнения зубчатого зацепления с использованием стали низкой (LH) или заданной твердости (SH) и сквозной поверхностной закалки (TSH) для создания описанной картины поверхностного упрочнения, которая повышает усталостную прочность зубьев шестерни.

    Тип: Заявка

    Подано: 11 мая 2017 г.

    Дата публикации: 24 декабря 2020 г.

    Изобретатели: Анатолий Алексеевич Кузнецов, Аркадий Моисеевич Пекер, Семен Брайман, Николай Игоревич Миронов

  • Способ термической обработки деталей из конструкционной стали низкой и заданной прокаливаемости

    Номер патента: 10100391

    Реферат: Процесс термической обработки с упрочнением в размер для стальных деталей пластинчатой, цилиндрической или сферической формы с использованием составов стали с низкой или заданной прокаливаемостью, которые нагреваются через поверхность и очень быстро закаляются для получения корпуса упрочнение детали. Приводится набор графиков, изображающих зависимость между глубиной закалки и размером детали для каждого из ряда критических, т. е. идеальных значений диаметра, позволяющих получить глубину закалки конкретной детали путем правильного выбора значение DI детали. Значения DI рассчитываются по формуле, которая позволяет создать диапазон значений DI путем изменения компонентов стали, как указано в формуле. Формула также обеспечивает мелкозернистость, которая создается в процессе, чтобы предотвратить растрескивание в результате требуемой очень быстрой закалки. Перечень элементов, разрешенных в стали, но ограниченный % массы, указанный для каждого компонента.

    Тип: Грант

    Подано: 28 апреля 2011 г.

    Дата выдачи патента: 16 октября 2018 г.

    Изобретатели: Анатолий Алексеевич Кузнецов, Аркадий Моисеевич Пекер, Алексей Александрович Куприянов, Сергей Иванович Никитин

  • СПОСОБ НАКРЕПЛЕНИЯ ШЕСТЕРН

    Номер публикации: 20170335445

    Реферат: Способ поверхностного упрочнения зубчатого зацепления с использованием стали низкой (LH) или заданной твердости (SH) и сквозной поверхностной закалки (TSH) для создания описанной картины поверхностного упрочнения, которая повышает усталостную прочность зубьев шестерни.

    Тип: Заявка

    Подано: 11 мая 2017 г.

    Дата публикации: 23 ноября 2017 г.

    Изобретатели: Анатолий Алексеевич Кузнецов, Аркадий Моисеевич Пекер, Семен Брайман, Николай Игоревич Миронов

  • Способ изготовления конструкционной стали с низкой и заданной прокаливаемостью

    Номер патента:

  • 93

    Реферат: Способ получения сталей с заданной низкой (LH) прокаливаемостью в электродуговой или индукционной печи, загружаемой металлической шихтой, состоящей из железа, углерода, сплава, лома с установленное максимальное содержание марганца, кремния, хрома, никеля и меди, предусматривающее конечное содержание каждого из них не более 0,1 мас. % с последующим науглероживанием в ковше или печи-ковше, затем расплав раскисляется в ковше или печи-ковше с алюминием (1,0-2,3 кг/т), титаном или ванадием для достижения желаемой низкой прокаливаемости DI. Изобретение позволяет получить лучшие механические свойства и стабильную прокаливаемость, характеризующуюся конкретным желаемым DI.

    Тип: Грант

    Подано: 31 декабря 2010 г.

    Дата выдачи патента: 17 ноября 2015 г.

    Изобретатели: Анатолий Алексеевич Кузнецов, Аркадий Моисеевич Пекер, Алексей Александрович Куприянов, Сергей Иванович Никитин, Игнор Семенович Лернер

  • Способ термической обработки деталей из конструкционной стали с низкой и заданной прокаливаемостью

    Номер публикации: 20150232969

    Реферат: Изобретение относится к упрочняющей термической обработке стали перлитного класса. Технический результат – получение более мелкого аустенитного зерна №№11-13 ГОСТ5639.(ASTM), более стабильный уровень прокаливаемости (DI), с существенно меньшим отклонением и строго соответствующий глубине упрочненного слоя, полученного непосредственно на деталях, подвергнутых термической обработке, а также возможность обработки более тонких, меньших и других деталей со сквозной поверхностной и сквозной закалкой. Для достижения технического результата предложен способ термической обработки деталей из конструкционной стали низкой (LH) и заданной (SH) прокаливаемости для деталей в форме шара, цилиндра, пластины, включающий сквозную закалку сквозным нагревом. детали или ее полезного сечения, до температур аустенитизации и охлаждения жидким хладагентом с расходом более 40000 ккал/м2.ч.0С.

    Тип: Заявка

    Подано: 28 апреля 2011 г.

    Дата публикации: 20 августа 2015 г.

    Изобретатели: Анатолий Алексеевич Кузнецов, Аркадий Моисеевич Пекер, Алексей Александрович Куприянов, Сергей Иванович Никитин, Игнор Семенович Лернер

  • Способ изготовления конструкционной стали с низкой и заданной прокаливаемостью

    Номер публикации: 20130213184

    Реферат: Изобретение относится к металлургии, в частности к получению сталей низкой (LH) и заданной (SH) прокаливаемости в электродуговых, индукционных печах или кислородных конвертерах. Металлургический агрегат загружают металлической шихтой, состоящей из сплава железа с углеродом, лома с заданным содержанием марганца, кремния, хрома, никеля и меди, обеспечивающим конечное содержание каждого из них не более 0,

    Тип: Заявка

    Подано: 31 декабря 2010 г.

    Дата публикации: 22 августа 2013 г.

    Изобретатели: Анатолий Алексеевич Кузнецов, Аркадий Моисеевич Пекер, Алексей Александрович Куприянов, Сергей Иванович Никитин, Игнор Семенович Лернер

  • Шарнир карданного вала

    Номер публикации: 20030104872

    Реферат: Изобретение относится к машиностроению, в частности к шарнирам карданных валов, и может быть использовано в трансмиссиях различных транспортных средств.

    Тип: Заявка

    Подано: 10 декабря 2001 г.

    Дата публикации: 5 июня 2003 г.

    Заявитель: Закрытое акционерное общество “ТЕХМАШ” (RU)

    Изобретатели: Владимир Петрович Лобозов, Константин Захарович Шепеляковский, Сергей Иванович Никитин, Анатолий Алексеевич Кузнецов, Виктор Иванович Кравченко, Леонард Иосифович Дереченик, Геннадий Александрович Костюкович, Александр Матвеевич Гагасов

Наноразмерное нульвалентное железо в качестве реагента Фентона для ультразвукового выщелачивания цинка из доменного шлама

. 2017 5 января; 321: 557-565.

doi: 10.1016/j.jhazmat.2016.09.046. Epub 2016 22 сентября.

Иван Михайлов 1 , Сергей Комаров 2 , Вера Левина 3 , Александр Гусев 3 , Жан-Поль Исси 3 , Денис Кузнецов 3

Принадлежности

  • 1 Национальный исследовательский технологический университет «МИСиС», Ленинский проспект, д. 4, Москва, 119049, Россия. Электронный адрес: [email protected]
  • 2 Университет Тохоку, 6-6-02 Арамаки Аза Аоба, Аоба-ку, Сендай, 980-8576, Япония.
  • 3 Национальный исследовательский технологический университет «МИСиС», Ленинский проспект, д. 4, Москва, 119049, Россия.
  • PMID: 27684990
  • DOI: 10.1016/ж.жхазмат.2016.090,046

Иван Михайлов и др. Джей Хазард Матер. .

. 2017 5 января; 321: 557-565.

doi: 10.1016/j.jhazmat.2016.09.046. Epub 2016 22 сентября.

Авторы

Иван Михайлов 1 , Сергей Комаров 2 , Вера Левина 3 , Александр Гусев 3 , Жан-Поль Исси 3 , Денис Кузнецов 3

Принадлежности

  • 1 Национальный исследовательский технологический университет «МИСиС», 119049, г. Москва, Ленинский проспект, д. 4, Россия. Электронный адрес: [email protected]
  • 2 Университет Тохоку, 6-6-02 Арамаки Аза Аоба, Аоба-ку, Сендай, 980-8576, Япония.
  • 3 Национальный исследовательский технологический университет «МИСиС», Ленинский проспект, д. 4, Москва, 119049, Россия.
  • PMID: 27684990
  • DOI: 10.1016/ж.жхазмат.2016.09.046

Абстрактный

Выщелачивание серной кислотой с помощью ультразвука в сочетании с процессом, подобным Фентону, с использованием наноразмерного нульвалентного железа (nZVI) было исследовано для улучшения выщелачивания цинка из доменного шлама (BFS). Выщелачивание железа (Fe) и цинка (Zn) из шлама исследовали при соотношении воды Milli-Q/BFS, равном 10, и варьировании концентрации перекиси водорода, серной кислоты, температуры, подводимой энергии для ультразвукового облучения и мощности. наличие или отсутствие nZVI в качестве реагента Фентона. Результаты показали, что при добавлении 1 г/л нЗВИ и 0,05 М перекиси водорода кинетическая скорость выщелачивания цинка увеличивалась с максимальной степенью растворения 80,2% после 5-минутной обработки. В отсутствие нЗВИ максимальная степень растворения Zn составила 99,2%, после 15-минутной обработки 0,1 М перекиси водорода. Скорость выщелачивания Zn при нескольких концентрациях перекиси водорода увеличивается в присутствии nZVI, хотя наблюдается снижение эффективности. Потери Fe составили не более 3%. На основании этих результатов был предложен возможный способ рециркуляции БФС (шлам БФС, смешанный с серной кислотой и перекисью водорода, рециркулируется под ультразвуковым облучением, а затем отделяется).

Ключевые слова: доменный шлам; процесс Фентона; Наноразмерное нульвалентное железо; Ультразвуковое выщелачивание; Удаление цинка.

Copyright © 2016 Elsevier B.V. Все права защищены.

Похожие статьи

  • Взгляд на роль наноразмерного нульвалентного железа в окислении Фентона и его применение в разложении нафталина из воды и шламовых систем.

    Ян Р., Цзэн Г., Сюй З., Чжоу З., Чжоу З., Али М., Сунь И., Сунь И., Хуан Дж., Лю С. Ян Р и др. Водная среда Res. 2022 23 марта; 94 (4): e10710. doi: 10.1002/wer.10710. Онлайн перед печатью. Водная среда Res. 2022. PMID: 35373447

  • [Удаление окситетрациклина из воды с использованием доменного шлака, загруженного сульфидным наноразмерным нульвалентным железом].

    Sun QN, Zhang RB, Deng MJ, Li Y, Wang XJ. Сан К.Н. и др. Хуан Цзин Кэ Сюэ. 2021 8 февраля; 42 (2): 867-873. doi: 10.13227/j.hjkx.202007155. Хуан Цзин Кэ Сюэ. 2021. PMID: 33742881 Китайский язык.

  • Подобное Фентону окисление антибиотика орнидазола с использованием наноразмерного нульвалентного железа, поддерживаемого Biochar, в качестве гетерогенного активатора перекиси водорода.

    Чжан Ю, Чжао Л, Ян Ю, Сунь П. Чжан И и др. Общественное здравоохранение Int J Environ Res. 2020 19 февраля; 17 (4): 1324. дои: 10.3390/ijerph27041324. Общественное здравоохранение Int J Environ Res. 2020. PMID: 32092868 Бесплатная статья ЧВК.

  • Извлечение цинка из остатков выщелачивания с минимальным растворением железа методом окислительного выщелачивания.

    Ализаде Р, Ращи Ф, Вахиди Э. Ализаде Р. и соавт. Управление отходами Res. 2011 фев; 29 (2): 165-71. дои: 10.1177/0734242X10372661. Epub 2010 1 июня. Управление отходами Res. 2011. PMID: 20516004

  • Влияние факторов и анализ кинетики на выщелачивание железа из отходов карбида бора ультразвуковым методом.

    Ли С, Син П, Ду С, Гао С, Чен С. Ли Х и др. Ультрасон Сонохем. 2017 сен;38:84-91. doi: 10.1016/j.ultsonch.2017.02.037. Epub 2017 3 марта. Ультрасон Сонохем. 2017. PMID: 28633860 Обзор.

Посмотреть все похожие статьи

Цитируется

  • Пористые керамзиты Fe 0 /C для удаления водных ионов Pb(ii): исследование равновесия, долговременных характеристик и механизмов.

    Фу П., Линь С., Чен З. Фу П. и др. RSC Adv. 2018 16 июля; 8 (45): 25445-25455. дои: 10.1039/c8ra05164j. Электронная коллекция 2018 16 июля. RSC Adv. 2018. PMID: 35539812 Бесплатная статья ЧВК.

  • Получение новых частиц Fe/Ni, нанесенных на адсорбент, для удаления кристаллического фиолетового и метиленового синего с помощью гетерогенной реакции Фентона.

    Лю Дж., Ду И, Сунь В., Чанг К., Пэн К. Лю Дж. и др. RSC Adv. 201922 июля; 9 (39): 22513-22522. дои: 10.1039/c9ra04710g. Электронная коллекция 2019 17 июля. RSC Adv. 2019. PMID: 35519486 Бесплатная статья ЧВК.

  • Синтез полиолов с добавками аскорбиновой кислоты из железа и композитов Fe/GO, Fe/h-BN для удаления Pb 2+ из сточных вод.

    Лейбо Д, Тагиров М, Пермякова Е, Конопацкий А, Файрштейн К, Туякова Ф, Архипов Д, Кузнецов Д. Лейбо Д. и др. Наноматериалы (Базель). 201922 декабря; 10(1):37. doi: 10.3390/nano10010037. Наноматериалы (Базель). 2019. PMID: 31877892 Бесплатная статья ЧВК.

Дым “Кузнецова” – признак его “больного сердца” (vzglyad.ru) : syriancivilwar

Эксперты предполагают, что “экипаж корабля просто допустил несколько ошибок”, комментируя густой дым над российским авианосцем

24 октября 2016 г. Текст Андрей Резчиков

[Деловая газета «Взгляд.ру»] (http://www.vz.ru/politics/2016/10/24/677153.html)

Фото: Gareth Fuller / FA Bobo / PIXSELL / PA Images / ТАСС

Уже несколько дней миссия единственного авиаперевозчика нашей страны к берегам Сирии является предметом обсуждения в Европе и России. Одной из самых примечательных ее особенностей, в прямом и переносном смысле, стал извергаемый кораблем густой дым, по которому движение крейсера «Адмирал Кузнецов» легко проследить даже из космоса. Почему этот современный авианосец дымит, как старые пароходы? На протяжении выходных российская блогосфера обсуждала переход флотилии во главе с авианосцем «Адмирал Кузнецов» через Ла-Манш, который состоялся в пятницу вечером. Наиболее бурные обсуждения в сети вызвал густой дым — как темного, так и светлого цвета, который взметнул авианосец у британского побережья. Служба новостей ВМФ пока не дает объяснений причин такой, возможно, нештатной ситуации на борту. Как сообщала на днях «Лента.ру», многие пользователи Сети высмеяли авианосец. «Пользователи заметили, что судно оставляет после себя струи густого черного дыма, и сравнили это с извержением исландского вулкана Эйяфьядлайёкюдль в 2010 году», — отмечает портал. Блогер Сергей Сигачев писал накануне, насколько озадачены этим дымом англичане, усмотрев в этом действии нарушение местного экологического баланса. «Социальные сети тоже в режиме полной паники. Некоторые особо чувствительные англофилски настроенные граждане России даже завели петицию на авторитетном портале change. org, требуя изменить цвет дыма. Петиция будет доставлена ​​главе боевой части-5 ТАВКР с требованием немедленного расстрела», — ехидно сообщил блогер. А телеканал «Константинополь», основываясь на мнении главного военного советника Минобороны адмирала Ивана Васильева, в понедельник обнародовал совершенно оригинальную версию. «Столб дыма над «Адмиралом Кузнецовым», всколыхнувший многих, связан не с какой-то неисправностью, а с данью морским традициям». Адмирал дал понять, что инженеры корабля пустили дым сознательно — чтобы сообщить англичанам о своем прибытии: «Мы предполагаем, что это элементы традиции, как их понимают моряки».

Что на самом деле произошло с русским авианосцем? Единого мнения на этот счет нет, но в некоторых вещах эксперты сходятся во мнении.

“Сердце замирает”

Начальник штаба Черноморского флота ВМФ России в 1992-1997 годах вице-адмирал Петр Святашов сказал, что густой столб дыма был результатом нескольких факторов. «Возможно, это плохая работа экипажа в котельной, который еще не оправился после отплытия после длительного пребывания корабля на верфи. Это накладывает свой отпечаток. Постоянного дыма быть не должно. Да, сильное задымление возможно, когда судно меняет скорость, совершая маневр, а значит, может временно задымиться, но не все время», — сказал Святаш газете ВЗГЛЯД. Кроме того, вице-адмирал не исключил, что на этапе проектирования или производства энергетической установки корабля были допущены недостатки, которые до сих пор сказываются на ней. Возможно, какое-то оборудование перед выходом в море не было настроено должным образом. “В результате, – сказал вице-адмирал, – мазут полностью не воспламеняется и вентиляторы выбрасывают несгоревшую топливовоздушную смесь, поэтому такой густой дым. И третий фактор – оборудование уже устарело. А она должна “Все время не курю. У меня сжимается сердце, так не должно быть. Я служил на более старом корабле, и ничего подобного не было. Это некрасиво”, – признался Святашов. По словам первого вице-президента Академии геополитических Проблемы Капитан I ранга (командир) Константин Сивков, похоже, что «личный состав корабля просто допустил ошибки» при обслуживании котломоторной установки, что привело к усиленному впрыску топлива – и масло не могло полностью сгореть. «Я не думаю, что задымление связано с поломкой оборудования», — сказал Сивков газете ВЗГЛЯД, отметив, что появление задымления могло быть связано с длительной паузой в эксплуатации корабля9.0016

Как выразился Сивков, отправить на прогулку корабль с неисправным двигателем и котельной на такой долгий переход “под силу только идиоту”. “Наше военно-морское командование состоит из интеллигентных и уравновешенных людей. Они прекрасно понимают, что если корабль выйдет с неисправной установкой, то в ходе задания может случиться беда – он выйдет из строя. Тогда буксировка корабля, имеющего такое водоизмещение и парусность район будет очень проблемным. Так что нет, это не проблема с электростанцией”, – сказал он.

“Шарль де Голль” стоит на якоре уже десять лет”

Однако 12 лет назад командующий Средиземноморским флотом адмирал Валентин Селиванов сообщил газете “Завтра”, что “Кузнецов” был построен на рубеже эпох, в 1989 году, на закате Советского Союза. А у «Кузнецова», так сказать, с самого рождения было «больное сердце». В его котлы с самого начала ставили некондиционные трубы». Селиванов вспоминал, как лично посылал бригаду на уральские заводы, чтобы там изготовить трубу. «Тогда с большими проблемами, в новой суверенной Украине, в Николаеве трубы загнули до предела. Тем не менее, они продолжали течь. Поэтому мы не могли топить котлы на полную мощность», — посетовал адмирал, добавив: «Во время похода 1996 Я часто работал только на двух котлах, а не раз и на одном котле, а это значит, что скорость не более четырех узлов. На такой скорости авианосец не слушается руля, ветер сбивает его с курса». Физик Алексей Анпилогов, руководитель Фонда исторических исследований «База», секундант главнокомандующему: «Адмирал Николай Кузнецов» — судно с несчастная судьба с самого начала.Можно сказать, что «Кузя» чудом спасся от независимой Украины в последний момент усилиями энтузиастов, которые довели недостроенный корабль от причальной стенки Николаевского судостроительного завода до его нынешней базы под Мурманском». 0016

«Сизый дым — это масло, белый — вода»

«Когда я работал на кораблях, морские инженеры научили меня простому правилу классификации судового дыма «Серый дым — это [смазка] масло, белый — вода, черный дым — это топливо”, – пишет блогер в своем ЖЖ. Вы просите “Дедушку” бежать на всех парах, “Дедушка” старался. Ну, как мог, – предлагает Анпилогов. – С дымом и горением в атмосферу огромного количества лишнего топлива. Но он разогнался до нужной скорости и не отстал от «Петра Великого». Это, конечно, хорошая новость». Другие варианты судьбы «Кузи» могли быть намного хуже, чем его нынешнее положение, считает он. «Она могла сгнить у стенки гавани в Николаеве, как ракетный крейсер «Украина». Анпилогов также считает, что перед выходом в море инженеры не привели в порядок ГЭУ корабля, не отремонтировали ГТЗА (главный агрегат турботрансмиссии) и котлов при проведении плановых ремонтов. “Но я не адмирал Северного флота и не министр обороны России. Вот и спросите их, почему гордость российского флота до сих пор дымит из трубы и аварийная пожарная команда стоит наготове на палубе, — резюмирует Анпилогов, — я служил на «Адмирале Кузнецове». В 1990, его также называли «Тбилиси», он прошел ходовые испытания на Черном море. И вот она плывет через Ла-Манш», — написал в понедельник в своем Facebook-аккаунте автор телеканала «Дождь» Алекс Дубас, признавшись, что «в отличие от кабинетных экспертов» не знает, откуда столько дым над ним.’Когда у нас были ходовые испытания такого не было,хотя пожарные машины стояли на палубе с самого начала истории авианосца.Конечно разные двигатели.Но,наверное,так надо как за процедуру». Примечательно, что автор этого либерального телеканала дает эмоциональную отповедь всем, кто издевается над авианосцем. «Представьте себе самый неудобный дом, в котором вы жили долгое время. Не знаю, что это может быть: интернат, барак, больница, роддом в маленьком городке… Но это твой дом. Часть вас, нравится вам это или нет, вашей истории, вашей судьбы. Представьте, это сейчас показывают по всем каналам, и все над этим смеются», — говорит публицист, признаваясь, что испытывает смешанные чувства. «Ее фотошопят, обклеивают бурлаками (группы людей (рабов), буксирующих лодки вверх по течению)… И это еще можно понять, но… когда «закоптят» морду капитана, когда опубликуют фотки неряшливых уродов а подпись к ним как к русским морякам, воинам. .. Вдруг обидишься. При чем тут они?» — риторически спрашивает Дубас. “Пишу это только с одной целью. Выразить уважение экипажу: капитану, летчикам, офицерам, мичманам и матросам, которые несмотря ни на что, под смех “просвещенного” мира, выполняют свой долг, — резюмирует Дюбас.0016

1. Introduction

MEISRN Mechanical Engineering2090-5130International Scholarly Research Network63754510.5402/2012/637545637545Research ArticleLow-Temperature Combustion TechnologyOsintsevKonstantinChenW.-H.ClaytonJ.Department of Power EngineeringSouth Ural State University76 Lenin AvenueChelyabinsk 454080Russiasusu.ac.ru20121962012201227032012060520122012Copyright © 2012 Konstantin Osintsev. Это статья с открытым доступом, распространяемая в соответствии с лицензией Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии надлежащего цитирования оригинальной работы.

Любой угольный котел всегда рассчитан на определенный сорт угля. В странах ЕС и России в старых угольных шахтах можно добывать уголь с высоким содержанием влаги и золы. Для того чтобы использовать в одном парогенераторе уголь с разными характеристиками, необходимо создать новую технологию сжигания угля.

1. Введение

Существует острая необходимость в повышении эффективности угольных котлов. Котлы, работающие несколько лет, имеют массу проблем. Одним из них является невозможность использования твердого топлива другого химического состава [1, 2]. При сжигании угольной пыли частицы расплавленной золы влияют на локальное шлакообразование, происходящее в топке. Из-за зашлаковывания снижается парообразование. Во избежание негативных последствий необходимо уменьшение подачи угля. Это позволяет уменьшить основной риск остановки котла, но при этом также уменьшается количество выходящего пара. Низкий КПД котла является основной причиной создания новой технологии сжигания топлива, не зависящей от химического состава топлива и при этом не снижающей количество выходящего пара.

2. Методы

Исследуемые схемы топки и тихоходной горелки показаны на рис. 1(а) [3–6]. Горелки располагаются на лобовой стенке [3–6]. Подробно описаны методы исследования, опыт горения [3–9]. Характеристики топлива представлены в [10].

фигура 1

Котел паровой угольный (БКЗ-210-140Ф) с различными типами горелок.

3. Изобретения и экспериментальные исследования 4.1. Низкоскоростная горелка

Малая длина lf≈0,5 м начального участка пламени является основным недостатком тихоходной горелки (МШГ) (рис. 1(а), 1(б) и 2). В этом случае реальна возможность остановки котла из-за несгоревшего расплава углерода. Воздействие на процесс горения здесь невозможно [3–6].

фигура 2

Изменение основных характеристик факела по длине факела.

3.2. Высокоскоростная горелка

Вначале мы разработали высокоскоростную горелку (HSB), которая показана на рисунке 1(b). Это промежуточный вариант. Эти горелки прошли испытания. Эксперименты показали хорошие результаты. Для безаварийной работы котла рекомендуется раздельный ввод воздуха и угольно-воздушной смеси. Хотя длина начального участка пламени lf составляет примерно 1,5 метра, эта технология все же не позволяет контролировать поведение пламени [3–6].

3.3. Многофункциональная горелка

На рис. 1(в) показана многофункциональная горелка (МБ) [11–14]. Его особенностью является возможность создания технологии низкотемпературного сжигания (НТС) любого вида топлива. Горелка снабжена воздушными каналами, каналом подачи топливно-воздушной смеси и патрубками подачи газа. МБ создан специально для сжигания бурого угля с высокой степенью влажности и с высокой степенью зольности. Технология основана на системе принудительной диффузии воздуха. Окислитель поступает в печь плавно. Эта технология позволяет контролировать площадь начального пламени и способствует снижению температуры в топке парогенератора. Следовательно, контроль над пламенем улучшается. Что наиболее важно, LTCT повышает эффективность угольных котлов.

3.4. Горение

Гомогенное горение угольно-воздушной смеси реализуется по кривой 1 (рис. 2). На рис. 2 представлены основные характеристики факела [15, 16]. (а)

Степень выгорания топлива рассчитывается с помощью (1)a=1-L4-L5,

, где L4 — потери тепла за счет образования CO, а L5 — потери тепла за счет несгоревшего углерода в золе. (b)

Относительная величина расхода окислителя равна рассчитано с использованием (2)О¯2=1-(О221),

где O 2 – содержание кислорода в добавочном воздухе, %.(c)

Относительная величина образования трехатомных газов рассчитывается по формуле (3) ROx¯=ROxROxmax⁡,

, где ROx x и ROxmax  – текущее значение концентрации трехатомных газов и ее максимальное значение, %.(d)

температура газа T,K.

Количество продуктов сгорания увеличивается по траектории движения пламени [1, 2]. При этом увеличиваются радиационный тепловой поток, энтальпия и температура. Кроме того, увеличение теплового потока пропорционально расходу окислителя и горючего. Максимальные значения тепловых параметров смещаются к границе исходной области (длина lf на рис. 1 и 2) [15, 16]. Сравнение кривых 1, 2 и 3 на рис. 2 показывает, что степень выгорания топлива зависит от длины участка начального пламени. Если поток окислителя поступает в топку по кривой 3 (МБ) на рис. 2, то температура на начальном участке снижается, то процесс горения затягивается во времени. Углеродные частицы лучше сгорают. Область активного горения смещается к центру камеры сгорания, и шлак не успевает образовываться. По сравнению с другими технологиями для угольных котлов температура падает на несколько десятков градусов Кельвина. Эту технологию можно назвать LTCT [15, 16].

3.5. Экологические аспекты

Одним из важных результатов является снижение выбросов оксидов азота. Опыт показывает, что при контроле горения (при использовании МБ) снижается количество вредных для окружающей среды выбросов [8, 9, 15, 16].

4. Заключение

В заключение, МБ рекомендуется для угольных котлов с фронтальным расположением горелок. На практике МБ создает новую технологию низкотемпературного горения и позволяет контролировать длину начального участка пламени. Эта длина lf может быть увеличена до 2,5 м. Благодаря конструктивной особенности МБ удается избежать шлакообразования в топке, увеличить ресурс горелки, снизить концентрацию оксидов азота в отходящих газах [15, 16]. Кроме того, MB и LTCT, которые используются на паровых котлах в России, могут быть рекомендованы для любых других угольных котлов в ЕС.

1 Кузнецов Н. В.МиторВ. В.ДубовскийI. Ю.КарасинаЕ. С. Тепловой расчет котлоагрегатов (стандартная методика)1973 г.Москва, РоссияЭнергия2 МиторВ. В.МаршакЮ. L. Конструкция печей с сухим золоудалением. Руководство1981Ленинград, РоссияВТИ–ЦКТИ3 ОсинцевВ. В.ДжундубаевА. К.КузнецовГ. F. Перевод котла БКЗ-210-140Ф челябинской ТЭЦ-2 на технологию сжигания природного газа с раздельной подачей реагентов в топку в тангенциальном направлении Электрические станции199478134 ОсинцевВ. В.КузнецовГ. Ф.ПетровВ. В.СухаревМ. П. Анализ результатов опытно-промышленного сжигания высокореактивного бурого угля в котле БКЗ-210-140Ф Теплотехника20035086396442-с2.0-02425801105 ОсинцевК. В.ОсинцевВ. В.СухаревМ. П.ТороповЕ. V. Совершенствование процесса сжигания топлива в котлах БКЗ-210-140Ф Электрические Станции20061113196 ОсинцевВ. В.ОсинцевВ. В.ХидиятовА. М. Совершенствование методов снижения температурных неравномерностей в печах с фронтальными горелками Теплотехника19297 ТрембовляВ. И.ФигнерЭ. Д.АвдееваА. А.Теплотехнические испытания котельных установок1977 г.Москва, РоссияЭнергия8 Сборник методик определения концентраций загрязняющих веществ в промышленных выбросах 1987 г. Ленинград, Россия Гидрометеоиздат9 Штерн Э. N.Check Метод определения оксидов азота в дымовых газах1978Москва, РоссияСоюзтехэнерго10 БабийВ. И.КуваевЮ. F. Сжигание угольной пыли и расчет пылеугольного пламени1986Москва, РоссияЭнергоатомиздат11 ОсинцевК.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
