Особенности и характеристики ракетной печи

Ракетная печь получила свое название благодаря внешнему виду и характерному звуку при неправильном использовании. В нормальном режиме топки печь работает тихо. Гудящий звук появляется при чрезмерном количестве воздуха, подаваемого в топку. Больше ничего общего с ракетами и тем более с реактивными двигателями печь не имеет.

Отличительная особенность печи – оригинальная конструкция, которая не требует дорогостоящих комплектующих или материалов. Сделать ракетную печь может непрофессионал за сравнительно короткое время.

Устройство

В основе действия ракетной печи лежит два принципа:

• Дожигание газов, которые образуются при горении в топке. В самых простых небольших видах ракетных печей дожигание отсутствует, так как этот процесс требует определенных условий.
• Свободное перетекание по каналам газов, без привлечения тяги.

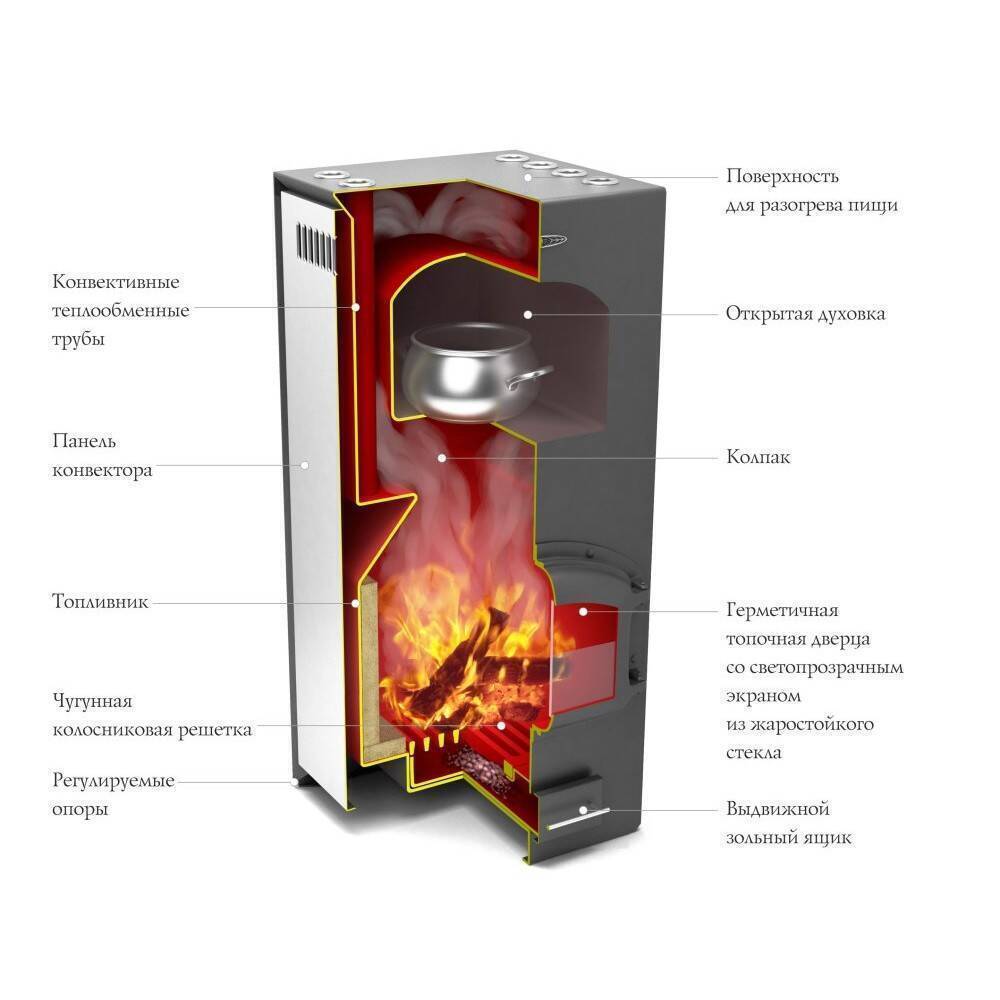

По схеме устройства ракетной печи понятно, как она работает.

Ракетная печь представляет собой изогнутую трубу, горизонтальный участок которой служит топливником. Дальше труба поворачивает вверх. Печь накрыта колпаком (например, металлической бочкой), в котором скапливаются отработанные газы.

Принцип работы печи состоит в следующем. Дрова укладывают в топку, поджигают. При горении возникает восходящий поток горячих газов, который стремится выйти наружу вертикально вверх. Верхняя часть печи (самое горячее место) используется для приготовления пищи. Между трубой и внешним колпаком остается пространство, через которое выходят отработанные газы. Горячие газы скапливаются под колпаком, создают избыточное давление. Часть тепла продукты горения отдают стенкам печи, из-за чего газы немного остывают и начинают опускаться вниз. Вернуться в топку они не могут, так как выталкиваются оттуда новым потоком горячего газа, поэтому попадают в пространство между трубой и колпаком и выходят в канал дымохода.

В нижнем участке трубы предусматривается специальное отверстие для подачи воздуха. Благодаря попаданию вторичного воздуха на выходе из топки-сопла происходит догорание газов (пиролиз). В результате значительно повышается КПД дровяной ракетной печи.

Благодаря избыточному давлению под колпаком отработанные газы выталкиваются в дымоход. Поэтому функционирование печи не зависит от того, есть ли в дымоходе тяга.

Использование тепла

Тепло, образующееся в ракетной печи, используется в нескольких направлениях:

• Для приготовления пищи.
• Для обогрева. Температура газов, выходящих в дымоход, достаточно высока. Для высокоэффективного их использования их пропускают через систему каналов, устраиваемых под лежанкой. Ракетная печь длительного горения – один из самых простых способов обогрева небольшого помещения.
• Для подогрева воды. Ракетная печь с водяным контуром можно использовать, например, для подачи воды в душ или обогрева соседних помещений. Печь строится без колпака. Догорание и движение газов происходит в теплообменнике. Дымоход печи строят с водяной рубашкой, которая посредством патрубков присоединяется к теплоаккумулятору.

Виды

Можно выделить несколько признаков классификации ракетных печей:

• Мобильность. Исходя из этого признака, печи бывают стационарными и переносными. Стационарная печь благодаря системе каналов может иметь внушительные размеры. Самая маленькая переносная походная печь (например, печь заводского производства «Робинзон») имеет небольшие размеры, вес и используется в полевых условиях для обогрева, приготовления пищи.

• Материал изготовления. Труба-топка ракетной печи обычно изготавливается из металла, а пристраиваемые для обогрева дымовые каналы можно строить из разных материалов. Часто строят лежанку ракетной печи из кирпича, глины. При самостоятельном изготовлении печи иногда из кирпича (шамотного) выкладывают и внутренние детали печи. В качестве колпака при этом используют металлическую бочку или газовый баллон.
• Размеры ракетной печи зависят от необходимой мощности, объема отапливаемого помещения. Для небольшого помещения хватит печи из баллона или «Робинзона», купленного в магазине или сделанного самостоятельно.
• Область применения: для приготовления пищи, для обогрева, для подогрева воды, комбинированные (совмещают два или все три направления использования).

Самодельные печи

При желании ракетную печь можно изготовить самостоятельно. Для этого нужно иметь навыки работы со сварочным аппаратом и детали, необходимые для печи. Например, для печи из баллона нужны:

• Баллон.
• Стальные трубы круглого сечения диаметром 7, 15, 10 см.
• Профильная труба для топливника, загрузочного бункера (размер 15х15 см).
• Утеплитель. Например, базальтовое волокно, которым нужно будет утеплить внутреннюю трубу.
• Металлический лист (3мм толщины).

Баллон нужно подготовить: вывернуть вентиль, наполнить водой, срезать верхнюю часть. Для установки топливника, дымохода нужно вырезать проемы по бокам баллона. Все детали устанавливаются на соответствующие места согласно схеме и привариваются. После этого верхнюю часть приваривают на свое место. Швы должны быть герметичными, иначе в топку будет поступать лишний воздух, а отработанные газы смогут пройти через швы в комнату.

Возведение кирпичной печи требует больше материальных и трудовых затрат.

Плюсы и минусы

Основное преимущество ракетных печей непрерывного горения (непрерывного, или длительного, так как могут использоваться несколько часов подряд) – простота и низкая стоимость. Другим важным плюсом печи является повышенный КПД ввиду процесса догорания газов.

Многие ошибочно считают, что печь можно топить дровами низкого качества. Но если, например, дрова сырые, то температура не достигнет нужного уровня и процесс догорания газов будет невозможен. Кроме того, за печью нужно постоянно следить: добавлять топливо, контролировать подачу воздуха, следить за пожарной безопасностью.

Навигация по записям

Ракетная печь своими руками – чертежи, фотографии и видео

Тот, кого интересуют печи длительного горения, должен обязательно ознакомиться с совершенно уникальной конструкцией. Это так называемая дровяная ракетная печь. Странное название, но все специалисты уверяют, что данный тип отопительных приборов один из самых эффективных. В ней дрова сгорают медленно, сгорают до конца, практически не оставляя сажи, золы и копоти. При этом выделяется большое количество тепловой энергии. Известны эти печки давно, во всяком случае, о них упоминается в истории древней Греции, в истории Китая и Кореи. Сегодня эти агрегаты стали пользоваться возрастающей славой, ведь многим хочется в своем доме иметь отопительный прибор, который бы работал хорошо и «съедал» мало топлива. Итак, ракетная печь своими руками – чертежи можно раздобыть в Интернете.

Сразу же оговоримся, что этот тип печей длительного горения один из самых простых. Моделей на самом деле немало. К примеру, китайская печка «кан» — это прибор с лежанкой. Корейская «ондоль» или «кудури» — это агрегат, связанный с отоплением пола. Греческая «гипокауст» практически повторяет корейский вариант.

В этой статье хотелось бы поговорить о печке с лежанкой.

Она и по конструкции проще, и по затратам дешевле. Но, по сути, это все та же печь длительного горения с вытекающими для нее последствиями.

Принципиальная схема ракетной печки

Конструктивные особенности

Сверху мы поместили рисунок, по которому отчетливо видно, как должна работать ракетная печь. Она состоит из:

• Небольшого размера топки.
• Камеры первичного горения.
• Вторичного горения.
• Дымохода, который собой представляет длинную трубу, проходящую под лежаком.

Принцип работы

Как работает ракетная печь? В процессе сгорания дров в камере первичного горения выделяется большое количество тепловой энергии, которая нагревает камеру вторичного горения. Температура настолько большая, что она становится причиной воспламенения всех газов, которые в нее поступают. В ней происходят все те процессы, которые мы видим в пиролизных моделях и моделях длительного горения современного вида.

Но и это еще не все. Дымоход устроен достаточно интересно (см. фотографию). Он, по сути, является каналом, который соединяет вторую топку, при этом спускается вертикально вниз, затем проходит горизонтально и выходит в нижней части печи. Горизонтальная часть обогревает лежак. Но даже эту конструкцию дымохода можно изменить, увеличив функциональность самого агрегата. Его можно проложить под полом в виде змейки, тем самым соорудив воздушный теплый пол, который так давно использовали и древние греки, и древние римляне.

Необычный дизайн

А вот воздушный поток из дымоходной трубы выходит практически холодным. О чем это говорит? О практически 100% использовании топлива, то есть, такая печь обладает стопроцентным КПД или близким к нему.

С достоинствами разобрались, теперь немного о недостатках. В принципе, он всего лишь один – небольшая топка, а, значит, нет возможности закладки большого количества дров. Хотя современные мастера все время над этим колдуют, так что на рынке все время появляются новые разработки. К примеру, можно просто удлинить саму топочную камеру, сделав ее в виде горизонтальной камеры, без вертикальных участков.

Это, как вариант.

Обратите внимание, что камера вторичного сгорания выкладывается только из кирпича. Чтобы усилить эффект сгорания топочных газов, многие мастера снаружи проводят утепление, и это помогает.

Кирпичная часть печки

Ракетная печь своими руками

Сложно иногда объяснить, как проводится тот или другой строительный процесс. Мы поэтому не будем вдаваться в детали, просто чисто схематически покажем, как возводится печь-ракета своими руками по чертежам и схемам.

• В первую очередь определяется глубина закладки отопительной установки.
• Выкапывается котлован, дно которого выравнивается по горизонту.
• Теперь проводится кирпичная кладка. Процесс этот непростой, требует определенных знаний и навыков. Самое важно, чтобы в одну конструкцию поместились и две камеры горения, и топочная часть. Все выкладывается из шамотного кирпича, вот почему эти печи такие дорогие.
• Когда все кирпичные части готовы, можно переходить к устройству дымохода. Для этого вам потребуется двухсотлитровая металлическая бочка, в которой надо вырезать дно.
• Надеваем ее на камеру вторичного горения так, чтобы между ними образовался равномерный со всех сторон зазор. Это и есть ваш дымоход, который теперь необходимо соединить с дымоходом лежака.
  Теплоизоляция камеры вторичного горения
  Помните, мы говорили, что некоторые мастера проводят утепление дымохода? Так вот, чтобы это сделать, вам потребуется еще одна бочка, только меньшего диаметра. Процесс здесь немного видоизменяется. Сначала на вторичную камеру сгорания надевается меньшего размера бочка, в которой заранее вырезается дно и крышка. То есть, по сути, надевается труба. После чего между стенками трубы и камеры засыпается вермикулит. Далее, все по предыдущему плану – сверху малой бочки надевается большая, как это было сделано раньше. Обратите внимание, что зазор между стенками двух бочек должен быть не меньше 5 см.
• Теперь вам потребуется глина, которую можно смешать с соломой для придания ей повышенных прочностных характеристик. Ею необходимо обмазать все кирпичные плоскости нашей отопительной установки. Это касается и лежака. Кстати, глина в данном случае будет выполнять функции своеобразной теплоизоляции.
• И последний этап – нужно к камере первичного горения подвести подачу воздуха извне. Для этого можно использовать гофрированную дымоходную трубу. Она не подвергается тепловому воздействию, поэтому прослужит долго. Плюс ко всему с ней работать одно удовольствие.

Все, отопительный агрегат ракетного действия готов, можно проводить растопку. В процессе протопки металлическая бочка обязательно обгорит. Это хорошо. Впоследствии ее можно покрасить термостойкой краской, которую применяют для покраски мангалов. Здесь же глина хорошо просохнет, после чего ее можно как-то украсить. Посмотрите фотографию ниже, на ней вы можете увидеть печь-ракету для бани в окончательном виде.

Банная ракетная печь

Интересные факты

Американцы по непонятным причинам пальму первенства присвоили себе, назвав эту конструкцию ракетной. Но история говорит об обратном и американцам этого не утаить. Большое количество разновидностей ракетных печек существует по всему миру. Вспомните хотя бы турецкие хаммамы, принцип практически тот же.

Нас интересует вот какой факт. В настоящее время многие производители отопительного оборудования выпускает печи по точно такому же принципу работы. Наши умельцы их давно выпускают в большом количестве, собирая в небольших мастерских. Правда, металлические печки отличаются от кирпичных, но принцип сгорания дров в них заложен тот же. Так кому же отдавать пальму первенства?

чертежи. Ракетная печь сделать самому своими руками

Ракетная, или реактивная печь – это отопительно-варочное устройство, использующее в качестве топлива древесные продукты. Популярность такого оборудования обусловлена несколькими факторами. Один из важнейших – простота изготовления и небольшие вложения. Кроме того, ракетная печь пользуется спросом из-за своих оптимальных технических характеристик, но об этом мы поговорим немного позже.

Несколько интересных особенностей

Реактивная печь появилась достаточно давно. За это время о таком оборудовании сложилось огромное количество мифов. Самый интересный заключается в том, что в ракетной печи используется такой же принцип работы, как и в реактивном двигателе самолета МИГ-25. Кто-то даже говорил о том, что подобное отопительное оборудование работает на обратной реактивной тяге, но это совсем не так.

Все эти мифы и выдумки связаны, скорее, с названием, нежели с принципом действия устройства. Но печи ракетного типа были названы так только потому, что при неправильной топке они издают свистящий звук, похожий на тот, который издает ракета при полете. Если же печь была сложена правильно, то она будет работать тихо, с небольшим шелестом. Сделать ее можно хоть и быстро, но не всегда так просто, как хотелось бы. Именно поэтому прежде чем приступать к сборке, необходимо более подробно узнать принцип работы, характеристики, рассмотреть пару схем и чертежей.

Ракетная печь длительного горения

Основное требование, выдвигаемое к реактивным печам, да и к любым другим устройствам длительного горения, – высокая теплоотдача. Причем желательно, чтобы была возможность загрузки топлива без остановки процесса горения. Если такое отопительное оборудование будет гореть в течение 6-7 часов без «дозаправки», то его смело можно назвать годным.

Вообще любая ракетная печь длительного горения основана на дожигании пиролизных газов. Как известно, пиролиз – это процесс разложения твердого топлива в летучие газы, протекающий в условиях недостаточного количества кислорода в топке, что замедляет процесс горения и заставляет топливо тлеть. Все это позволяет относительно небольшим количеством древесного топлива довольно долго обогревать помещение.

Принцип действия

Практически все печи рассматриваемого типа имеют вертикальную загрузку. Горючее, попавшее в топку, сгорает, и постепенно оседает в низ. Основная часть кислорода поступает через поддувало, благодаря чему достигается избыток воздуха, которого должно хватить на дожигание. Но его количество рекомендуется ограничивать, так как холодные потоки могут остудить нагретую смесь.

Если загрузка вертикальная, то основным регулятором выступает пламя, которое вытесняет воздух. Обычно для поддержания процесса пиролиза, то есть чтобы температура сохранялась на должном уровне, имеется жаровая труба. Чем она длиннее, тем лучше тяга. Но по всей длине трубы мы имеем значительную разницу температур.

Довольно важным моментом является теплоотдача после топки. Для более эффективного выделения тепла его небольшое количество (в пределах 5-10%) отводится наружу. Так и помещение быстрее нагревается, и появляется возможность уменьшить теплопотери райзера (аккумулятора). Практически все ракетные печи своими руками делаются таким образом, чтобы райзер накрывался тонким слоем металла, что сохранит тепло. Продолжаем рассматривать устройство.

Ракетная печь своими руками: чертежи

Для того чтобы отопительное оборудование работало максимально эффективно, во время сборки необходимо руководствоваться чертежами. Их вы сможете найти в данной статье и использовать при сборке.

Давайте поговорим о том, как создать мини-ракетную печь. Она нужна для обогрева и приготовления пищи в теплое время года. Нагревается до 400 градусов по Цельсию. При этом печь должна быть переносной. Топку можно сделать открытой. Основное конструкционное отличие от классической реактивной печи заключается в том, что топка изготавливается с совмещенным поддувалом. В результате объемы заходящего вторичного воздуха сокращаются, следовательно, кислород не может остудить пиролизный газ.

Изготовленное отверстие в крышке бункера позволяет регулировать температуру, правда, не очень точно, но для приготовления пищи вполне достаточно. А сейчас более подробно рассмотрим процесс сборки.

Первый этап сборки

Для начала нам потребуется обычное колено канала в хорошем состоянии. Его размеры могут быть различными. Все зависит от того, насколько большую печь вы хотите получить. Две трубы (обычно диаметром 150 мм) свариваются под углом не более 90 градусов. В результате мы получим топку с патрубком. Необходимо помнить о том, что короткий участок трубы должен быть горизонтальным, а длинный – вертикальным. Соответственно, пламя из горизонтального патрубка будет вытягиваться в вертикальный канал.

Наиболее примитивный с точки зрения трудоемкости способ организовать подачу вторичного воздуха заключается в том, что на кронштейны в топке крепится лист металла. Получается, что очаг будет отделяться от дымохода. Проходящий воздух переместится в угол колена, чего и требовалось добиться. Обратите внимание на то, что ракетная печь, своими руками (чертежи см. в данной статье) изготавливаемая, должна иметь ножки. Их желательно приварить. На вертикальную часть трубы можно поставить решетку, чтобы заниматься приготовлением пищи.

Второй этап: изготовление ракетной буржуйки

В качестве основы мы берем конструкцию, полученную немного раньше. К ней необходимо добавить дополнительный элемент, в результате чего получится своего рода буржуйка. Нам требуется сделать горизонтальный канал. Прямоугольное сечение канала более предпочтительно, так как позволяет улучшить эксплуатационные свойства агрегата. Что же касается воздуховода, то его можно сделать горизонтальным. Самое главное, чтобы по нему поступал воздух. Наиболее целесообразное решение – установка пластины с ребрами по нижней стенке.

Что касается дымохода, то его подключают к колену. В качестве материала используется стальная труба подходящего диаметра. Нередко такая печь собирается из того, что есть под рукой. Но самое главное требование – это организовать качественную топку и отвод. При этом нежелательно использовать слишком тонкий металл, на котором будет заметен процесс коррозии.

Печь с вертикальным теплообменником

Сама по себе идея достаточно проста в исполнении. Заключается она в том, что на пути прохода горячих потоков монтируют толстостенный стальной теплообменник. В этом случае используется конструкция, описанная выше, и к ней добавляется дополнительный элемент. Но тут желательно немного увеличить печь в размерах и поменять вертикальную трубу на емкость для сухого теплообмена. Это может быть пустой газовый баллон, который идеально подходит. Правда, придется выполнить канал дымохода соосно горизонтальному патрубку (топке).

Топка может изготавливаться в различных исполнениях. Самые популярные – труба, короб и корпус печи. Если топка имеет не слишком маленькие габариты, то может выступать в качестве первичного теплообменника. Поэтому если вы хотите добиться продолжительного горения, скажем, такого, который имеет ракетная печь Апостола, то топливный отсек необходимо расширить. Обычно он делается высоким, примерно 50-60 см. Следовательно, вертикально загруженные поленья загораются снизу и полностью прогорают под собственным весом.

Монтаж инжектора

На этапе дожигания топлива для лучшего протекания процесса устанавливают отдельный канал для подачи кислорода. В этих целях желательно использовать стальную трубу, имеющую диаметр не более 18 мм, и изогнутую. Один конец трубы необходимо заглушить, просверлить в нем примерно пять-шесть отверстий небольшого диаметра. Данная сторона проходит через всю систему. При этом конец с просверленными отверстиями должен доставать до пламени. Свободная сторона отводится в окружающую среду, где будет доступ к воздуху. Нагревание металла приводит к возникновению тяги в трубке, и кислород поступает для дожига. В принципе, ракетная печь Габриэля Апостола такого типа является весьма эффективной и отличается высокой теплоотдачей.

Полезное дополнение

Если у вас есть желание, то на заключительном этапе вы можете организовать турбонаддув. Для этого к инжектору нужно подключить воздушный насос. Подойдет старенький пылесос или мощный компрессор. При этом обратите внимание на то, чтобы инжектор имел хорошую пропускную способность.

Система работает следующим образом. После включения насоса в ней создается избыточное давление. Пропорционально увеличению мощности возрастает тяга. Постепенно температура теплообменника повысится. Это похоже на кузнечные меха, которые использовались еще с древних времен. Такая ракетная печь на опилках, дровах и другом низкосортном топливе будет работать весьма эффективно. Вложений практически не потребуется, так как собрать оборудование можно из подручных средств и материалов.

Бубафоня и Ракета: печи с вертикальной загрузкой своими руками

Какие бывают конструкции печей длительного горения? Из этой статьи вы узнаете, чем принципиально отличаются печи длительного горения с вертикальной загрузкой и как повысить их эффективность. Мы расскажем о секретах их изготовления и приведём пошаговые инструкции.



Продолжая тему изготовления и усовершенствования печей длительного горения (ПДГ), мы подробно опишем устройства с вертикальной загрузкой. Преимущества такого варианта:

1. Компактная камера сгорания.

2. Использование гравитации в работе.

3. Более эффективная реализация топлива (дров).

4. Низкая температура выброса — не нужно усиленно изолировать дымоход.

5. Относительная чистота (бездымность) выброса — меньше проблем с соседями.



Принципиальное отличие таких печей от буржуек и их производных — постепенное сгорание топлива и, как следствие, плавное и равномерное распределение тепла (в буржуйках разгорается сразу вся загрузка).

Две самые популярные разновидности ПДГ — «Бубафоня» и «Ракета» (ракетная печь). В первом случае реализуется энергия от горения древесины под давлением при дефиците кислорода, во втором — реактивный процесс, возникающий при перепаде температур.



«Бубафоня» или поршневая ПДГ



Своё оригинальное название эта печь получила от ника автора, который впервые выложил схему в общий доступ. Является ли он изобретателем этой разновидности, неизвестно. Скорее всего, в той или иной форме она существовала с давних времён, поскольку её действие основано только на законах физики и природы.

Особенность этого варианта ПДГ — постоянное давление поршня, пятка которого балансирует и удерживает постоянную равномерную температуру, не позволяя остывать или перегреваться отдельным участкам.



Конструкция



«Бубафоня» представляет собой нечто вроде цилиндра поршневого ДВС в крайне примитивном виде:

1. Камера сгорания (КС). Открытая цилиндрическая ёмкость (бочка, баллон, труба) без люков и с дымоотводом у верхней границы. Размер КС может колебаться от 20 до 240 л.

2. Поршень. Стальная труба сечением 75 мм с круглой пяткой на одном конце. Пятка имеет диаметр на 40–50 мм меньше, чем КС, и отверстие под диаметр трубы. В наружной части пятка имеет рёбра для допуска воздуха к участку горения. Функционально эта деталь исполняет роль воздуховода и пресса.

3. Крышка. Простая стальная крышка с отверстием для трубы воздуховода.

Простота и надёжность конструкции, а также доступность материала сделали эту печь самой популярной у селян и владельцев гаражей. «Бубафоня» является рекордсменом по длительности горения — КС из бочки 200 л при полной плотной вертикальной загрузке работает 20–24 часа.



Как собрать



1. Отрезаем верхнюю крышку бочки (должна быть не гнилая). Её можно использовать потом под крышку печи. Если это газовый баллон, отрезаем по границе спайки оголовка и стенки. В 20–30 мм от верхнего края вырезаем отверстие дымохода и привариваем канал из трубы 100–120 мм.

2. Воздуховод (ВВ). Для КС любого размера достаточный внутренний диаметр трубы ВВ — 75 мм. Длина ВВ равна высоте КС плюс 200–300 мм.

3. Пятка. Лист 4–6 мм вырезаем в виде круга диаметром меньше камеры сгорания на 30–40 мм.

4. Вырезаем по центру пятки отверстие, равное внутреннему диаметру ВВ плюс 2–3 мм. По краю можно наварить бортик из полосы для устойчивости поршня при загруженной топке.

5. Привариваем на рабочую поверхность пятки уголки 30х30 или 40х40 в виде лучей от центра.



6. Привариваем ВВ к пятке под углом строго 90º с обратной стороны от рёбер.

7. На свободном конце ВВ изнутри навариваем гайку М6. Вырезаем заслонку по сечению ВВ и устанавливаем на винт. Можно использовать магнит подходящего диаметра. Этой заслонкой регулируется подача воздуха в очаг горения.



8. На крышку навариваем полосу 20–30 мм по окружности наподобие бортика.



Топливом для поршневой печи длительного горения типа «Бубафоня» может служить любой твёрдый горючий материал, но, как правило, это дрова. Небольшое количество резины или пластика не даст «чёрного выхлопа», т. к. полностью прогорит в КС. Топливо загружается при снятом поршне, но по ходу работы можно догружать печь маленькими дровами через трубу ВВ. Безопасный поджиг также можно производить через ВВ.



Проблема, которой не существует



Дотошный мастер попытается подогнать ВВ под крышку, а крышку под КС максимально плотно и даже предусмотреть уплотнения. Опытным путём было установлено, что такие «усовершенствования» оборачиваются неспособностью печи продуктивно работать. Секрет кроется во вторичном воздухе, который подкачивается через зазоры в верхней части и обеспечивает тягу. В этом случае щели выступают в роли инжекторов, о которых мы рассказали в предыдущей статье.



Извлекаем максимальную пользу



Конвектор. Для отвода тепла от КС (топки) есть простое и эффективное решение, основанное на конвекции воздуха.

Конвекция — вид теплопередачи, в котором тепловая энергия передаётся потоками или струями.

Для устройства примитивного конвектора нам понадобится профилированный лист оцинковки со средней волной, который нужно просто обернуть вокруг камеры сгорания. Волны профиля будут служить каналами, по которым будет проходить воздух. Нагретый от печи, он будет устремляться вверх, а его место займёт холодный воздух, поступающий снизу канала. Если профлиста нет, можно закрепить вокруг топки и дымохода обрезки профиля CD или UD.



Кожух. Ещё одной разновидностью конвектора может быть примитивная коаксиальная система.

Коаксиальный — от латинского со — совместный и axis — ось, т. е. имеющий совместную ось.

Для этого на камеру сгорания навариваем кронштейны длиной 40–50 мм, отступив 50 мм от верха и низа. На них фиксируем лист металла. Толщина здесь не имеет решающего значения, т. к. теплоносителем выступает воздух, а сам кожух нагреваться не будет. Подойдёт тонкая оцинковка, которую можно сделать съёмной.



Длинный ровный дымоход. Если есть возможность без затруднений увеличить длину дымохода внутри помещения, это позволит снимать остатки температуры отработанных газов.

Вентилятор, направленный на ПДГ, эффективно перемешивает воздух, что даст быстрый и равномерный прогрев помещения.

Описанная версия печи имеет один, но существенный недостаток, который можно рассматривать как дань простоте конструкции. Очистка зольника — работа пыльная. Самим зольником служит донная часть КС и выемка золы через борт неудобна, но необходима.

Совет. Рекомендуем постоянно держать на дне 80–100 мм золы — это не даст дну преждевременно прогореть.



Ещё один нюанс можно назвать разве что «издержкой производства». При использовании бочки стенки топки прогорают относительно быстро. При интенсивной эксплуатации (на высокой температуре) камеру сгорания придётся заменить через 3–4 сезона. Но и здесь простота обеспечивает успех — достаточно подыскать такую же бочку. Газовый баллон в этом случае будет служить десятки лет.



«Ракета» или реактивная печь (РП)



Ещё одна разновидность энергоэффективных печей известна под названием «Ракета» или «Ракетная печь». Звучное имя она получила из-за реактивного процесса, основанного на теплообмене при значительном перепаде температур (и возникающей при этом тяге), который реализуют в том числе и в ракетных реактивных двигателях. Это природное явление вписано в базовые законы физики благодаря своей безотказной работе.



Конструкция



РП всегда имеет «колено» не более 90° в том или ином виде. То есть дымоход расположен под прямым или острым углом к дну топки. Обязательно наличие воздуховода (ВВ), который часто располагается смежно (через стенку) с топкой.



Принцип работы и преимущества



Главное отличие РП от описанных ранее печей — температура концентрируется не в топке, а в потоке воздуха, который находится в постоянной динамике. Непрерывная тяга, возникающая в месте нагрева (колено), заводит кислород с потоком воздуха для горения в топку через ВВ, в топке воздух получает тепловую энергию от сгорания топлива и отдаёт её в месте перепада температуры (колено и «окрестности»), благодаря чему тяга поддерживается.

В постоянном режиме РП не требуется регулировка подачи воздуха — природное стремление к балансу процессов обеспечивает тягу ровно такой силы, какая требуется для реализации температуры в топке. Выход отработанных газов проходит также естественно — давлением разогретого воздуха (поэтому РП не требует высокой трубы дымохода).

Эффект реактивности теплового потока мы будем реализовывать поэтапно, всё более усложняя конструкцию.



Этап первый. Поток в чистом виде



Как мы уже выяснили, основным элементом и условием существования потока служит колено канала. Сварив под углом 90° две трубы диаметром от 150 мм, соотносящиеся как 1/2, мы получим готовую «ракетную» топку с патрубком дымохода. Короткий участок — горизонтальный, длинный — вертикальный. Если развести огонь в горизонтальном, пламя будет выходить по вертикальной трубе.

Примитивный вариант подачи вторичного воздуха можно организовать, установив внутри топки на кронштейны лист металла — очаг будет отделён от воздуховода. При этом воздух, проходящий по нему, будет попадать в угол колена, что позволяет называть его вторичным. Такому устройству можно приваривать ножки и ставить на верхний канал решётку для сковороды.



Этап второй. «Ракетная буржуйка»



За основу берём конструкцию, описанную выше, и добавляем ещё один элемент — горизонтальный участок (канал). Прямоугольное сечение каналов будет удобнее в эксплуатации, чем трубы.

Ракетная буржуйка: 1 — пластина; 2 — область нагрева и теплообмена; 3 — поток воздуха



Воздуховод в данном случае может располагаться произвольно — главное, чтобы по нему проходил воздух. Это могут быть «щёчки», параллельные боковым стенкам загрузочного люка, или пластина на рёбрах по нижней стенке.



Далее к колену присоединяем дымоход из стальной трубы (он же — остаточный теплообменник) и устраиваем крышку. Точно описать конструкцию сложно, поскольку чаще всего её исполняют из подручных материалов. Важно понять и реализовать сам принцип образования потока.



Этап третий. Система с вертикальным теплообменником



Идея заключается в устройстве стального теплообменника с толстыми стенками на пути прохода горячего потока.

Конструкция представляет собой элемент из второго этапа, увеличенный в размерах, на котором вместо вертикальной трубы будет располагаться пустая ёмкость для сухого теплообмена (в идеале — пустой газовый баллон). В этом случае канал дымохода должен быть расположен соосно горизонтальному элементу.

Сам горизонтальный элемент (топка) может быть исполнен в разном виде — корпус печки, труба или короб. Он может служить предварительным теплообменником (если имеет достаточно большой размер). Для продолжительного (до 4-х часов) непрерывного горения нужно увеличить топливный отсек. Он может быть до 600 мм в высоту и принимать поленья вертикально. Горение будет происходить в нижней их части, и под собственным весом они будут прогорать постепенно.

Ракетная печь с теплообменником: 1 — зольник; 2 — холодный воздух; 3 — топливный отсек; 4 — крышка; 5 — дрова; 6 — граница пламени; 7 — область горения; 8 — теплообмен; 9 — дымоход; 10 — баллон



Подача первичного воздуха будет производиться через дверцу в районе топки, которая будет служить ревизионным люком для очистки. Вторичный — через отверстие или канал на колене, либо по каналу в топливном отсеке.



Этап четвёртый. Устанавливаем инжектор



Выше упоминались прообразы каналов подачи вторичного воздуха. На этом этапе мы установим отдельный канал для полноценного снабжения пламени кислородом на этапе дожигания топлива.

Для этого потребуется стальная труба диаметром 12–15 мм, изогнутая в форме канала, который получился из элементов системы. С одной стороны её нужно заглушить и просверлить в стенке 6–8 отверстий 5–6 мм на участке в 100 мм. Затем следует установить трубку таким образом, чтобы она проходила через всю систему, а её «глухой» конец с отверстиями находился в месте, куда достаёт пламя. Открытый конец должен выходить в «холодной» части системы и иметь доступ воздуха. Нагретый металл трубки создаст тягу, и свежий воздух будет подаваться на дожиг.

Варианты установки инжектора: 1 — зольник; 2 — холодный воздух; 3 — топка; 4 — топливный отсек; 5 — инжектор; 6 — граница пламени; 7 — теплообменник



Этап пятый. Турбонаддув



К инжектору подключается воздушный насос (возможно, старый пылесос). Сам инжектор должен иметь бóльшую пропускную способность, чем при естественном снабжении. При включении насоса поток свежего воздуха создаёт избыточное дополнительное давление, и тяга усиливается пропорционально поданной мощности. Это обеспечивает повышение температуры теплообменника.

Этот способ известен мастерам с древних времён — функцию воздушного насоса выполняли кузнечные меха.

Принимая меры для развития ракетной печи, помните, что система должна быть гармоничной — все элементы нужно балансировать, иначе — перегрев и прогорание металла.



Пиролизная ракетная печь из консервных банок своими руками



Походная горелка-«щепочница» всегда пригодится, тем более что для неё не нужно специальных материалов и навыков. Изготовить её сможет даже подросток. Однако для того, кто впервые взялся за решение вопроса отопления «ракетными» печами, это будет хорошей практикой, т. к. принцип работы идентичен:

1. Берём две жестяные банки разного диаметра и высоты (разница на 20–25 мм).

2. Вырезаем отверстие, равное диаметру меньшей банки в дне большей банки.

3. Делаем сеть отверстий в дне меньшей банки.

4. Делаем пояс отверстий на стенке меньшей банки в 1/5 её высоты от открытого края.

5. Делаем пояс отверстий на стенке большей банки в 1/7 её высоты открытого края.

6. Вставляем меньшую банку в дно большей так, чтобы дно меньшей подходило к открытому краю большей. Горелка готова.



Вы наверно уже догадались, что, в принципе, это коаксиальная система газопровода. Добавляя к такой горелке разные приспособления, можно увеличить объём топливного отсека или кипятить воду.

Если в стенке большей ёмкости вырезать отверстие под канал и установить вентилятор, получится не что иное, как РП с турбонаддувом.

Используя этот «карманный» вариант, можно проводить эксперименты и сравнительные замеры — как горит материал сам по себе и как с применением вторичного воздуха.



http://www.rmnt.ru/ — сайт RMNT.ru

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

За рубежом ракетные печи уже давно стали одним из лучших вариантов отопительной системы частных домов. Конструкция системы проста и понятна людям, которые имеют хотя бы поверхностные знания об азах строительного дела. Тем не менее на родине мало кто знает обо всех преимуществах установки таких печей, которые не только прекрасно обогревают даже самые холодные дома, но и являются неповторимым элементом любого интерьера.

Что собой представляет?

Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие черты с устройствами для полета в космос, а древесина сгорает с огромной скоростью, но на деле это, естественно, не так. Свое название конструкция получила за счет того, что оригинальный вариант железной печи, который состоит из двух сваренных железных труб, отдаленно напоминает детский рисунок ракеты. Поэтому все родство с космическими устройствами сходится именно на этом факте. Изготавливают печь своими руками меньше чем за один день.

Помимо переносного варианта, существует также стационарный вид конструкции. Используя минимум необходимого инвентаря, в домашних условиях можно сделать различные кирпичные варианты . Такая конструкция чаще всего располагается вдоль внешней стены комнаты и способна отопить помещение до 50 м². Владельцы дач и частных домов, которые предпочитают отдых на свежем воздухе со всей семьей, закладывают ракетные печи на улице и готовят там различные блюда.

В чем состоит принцип работы?

Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:

Конструкция может работать мо методу пиролиза.

• Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
• Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.

Из чего изготовляют?

Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.

Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.

Свои особенности постройки имеет печь ракета с водяным контуром, особенно хороша в домах, в которых отсутствует возможность подачи горячей воды иными способами.

Этапы стройки ракетных печей из кирпича

Подготовка к работе

Строительство лучше осуществлять из шамотного кирпича.

Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать – внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:

• кирпич красный, шамотный;
• дверца поддувальная и прочистная;
• плита варочная;
• дверца топочная;
• металлическая панель-полка для оформления задней части;
• лист асбеста;
• труба дымоходная;
• глина;
• песок;
• вода.

Укладка фундамента

После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:

Для основания постройки нужно сделать опалубку.

1. Формируется опалубка для основы конструкции.
2. Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
3. Дно основания покрывается стальной арматурой.
4. По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
5. Вся поверхность заливается бетонной массой.

Печь простая и не потребует каких то сверх способностей и знаний печного дела) Простенько и для народа! Основная прелесть печи-это конечно же ее бюджетность, ведь у каждого владельца частного дома или же дачи найдется пара десятков б/у кирпича, красного керамического. Второй неоспоримый плюс печки-это её экономность, за счет дожигания дымовых газов, что собственно и повышает ее КПД.

Вначале выкладывается основание на предварительно выравненную площадку, а именно 1 половинка и 4 целых кирпича, вторым рядом формируем топку и укладываем половинку кирпича в левый угол, затем перекладываем кирпичом этот угол, а в лицевой части получаем отверстие для закладки дров и доступа воздуха к очагу горения. Третий и последующие ряды полностью идентичны друг другу, поднимаем трубу и докладываем оставшийся кирпич.

Использовать печь можно для кипячения воды, приготовления пищи, кстати варенье варить на ней классно) так же кто занимается подсобных хозяйством, то можно животным варить кашу или варево какое)

Материал

Инструменты

1. очумелые ручки))

Инструкция по кладке ракетной печи из кирпича своими руками.

И так, первым делом выравнивается площадка, убираем все лишнее и ненужное с места строительства. Здесь автор предварительно сделал основание из б/у кирпичей и получается кладку уже начал с второго ряда. Первый ряд-это основание.

2 ряд берется половинка кирпича и еще 3 целых укладываем как показано на фото ниже.

3 ряд формируется топка.

4 и последующие ряды кладутся для поднятия трубы.

Так же можете посмотреть видео отснятое автором по кладке ракетной печи, где более подробно показан весь процесс от начала и до конца. Работа печи, живой огонь, приятного просмотра)

Простая печь ракета из кирпича: чертежи, схема кладки, пошаговые фото. Как сделать простую печь ракету из 20 кирпичей за 5 минут своими руками, подробное описание с видео.

Если вам потребуется быстро соорудить простую уличную печь, можно воспользоваться печью ракетного типа. Особенность этой печи в том, что она расходует очень мало топлива, может работать на щепках, а греет очень хорошо, на печке можно не только вскипятить воду, но и приготовить пищу.

Для постройки печки понадобится два десятка кирпичей, подойдёт любой кирпич, силикатный, красный, ну и конечно огнеупорный. Вот и всё больше ничего не понадобится, даже кладочный раствор необязательно использовать.

Как видно на схеме печь состоит из 21 кирпича, сначала выкладывается основание печи.

Второй ряд выложен из 3 целых кирпичей и 1 половинки, это нижняя часть топки.

Вот и всё наша печь ракета готова к использованию, на её постройку уйдёт менее 5 минут. Теперь я расскажу принцип действия этой печи.

В печь закладываем топливо, (можно использовать любую древесину, щепки, ветки, сосновые иголки и шишки) и поджигаем. Затем нужно дать немного времени чтобы стенки печи разогрелись, после чего пламя начинает хорошо гореть и практически не дымит.

Этот необычный вид отопительных систем не знаком рядовым застройщикам. Многие профессиональные печники также никогда не сталкивались с подобными конструкциями. Это не удивительно, поскольку идея ракетной печи сравнительно недавно пришла к нам из Америки и сегодня энтузиасты пытаются донести ее до массового сознания граждан.

Благодаря простоте и дешевизне конструкции, тепловому комфорту и высокому КПД ракетные печи заслуживают написания отдельной статьи, которую мы и решили им посвятить.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

Полезный совет: перед тем, как приступить к возведению стационарной реактивной печи, изготовьте упрощенную походную конструкцию из металла или глины. Так вы отработаете основные приемы сборки и получите полезный опыт.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

ПЕЧЬ РАКЕТА ИЗ КИРПИЧА ДЛИТЕЛЬНОГО ГОРЕНИЯ СВОИМИ РУКАМИ → Uroki-Remonta.ru — Строительство и ремонт

ПРИНЦИП РАБОТЫ

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
Ракетные печи длительного сгорания обладают следующими преимуществами:

– высоким коэффициентом полезного действия — не менее 85%;
большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
– отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
– возможностью функционирования на твёрдом топливе любого вида;
малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
– возможностью устройства теплой лежанки;
продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

– ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
– высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
– скорость нагрева не позволяет применять ракетную печь для бань;
– эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
– опасность проникновения угарного газа в жилые комнаты.

МАТЕРИАЛЫ
Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

– поддувало;
– колосниковые решётки;
– дверцы топочной;
– промежуточный колпак;
– труба для дымохода.

ИНСТРУМЕНТЫ
Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

– кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
– кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
– болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
– киянки с резиновым наконечником для выравнивания кирпича в кладке;
крученного шнура — причалки;
– строительного уровня;
– угольника и рулетки;
– лопаты.
Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

КАК СДЕЛАТЬ СВОИМИ РУКАМИ?

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

ВЫБОР МЕСТА
Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

ПРИГОТОВЛЕНИЕ РАСТВОРА
Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

– поместить в смесь деревянную палку или рукоятку мастерка;
– вынуть инструмент и хорошо стряхнуть;
– проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

СОВЕТЫ ПО ЭКСПЛУАТАЦИИ
Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Сжечь большие дрова? (форум нагревателей ракетных масс в перми)

Привет, Стив. Добро пожаловать в Пермь.

Я думаю, что одна из причин, по которой вы, возможно, не увидите, чтобы об этом много говорили, заключается в том, что он рекламировался как способ избавиться от рубки больших деревьев, или чтобы вы могли использовать медную древесину, ветки и обрезки для обогрева и использовать бревна большего размера для пиломатериалов.

Тем не менее, я знаю, что существуют конструкции пакетных ящиков, которые принимают бревна разумного обхвата, обрезанные по длине, чтобы поместиться в туннеле для сжигания с закрытой дверцей.Это может быть сделано.

Меня беспокоит то, что, если вам нужно заполнить коробку, чтобы получить надлежащий ожог, и эта коробка слишком велика для системы или комнаты, вы можете нагревать намного больше, чем удобно или необходимо, и вы можете отрицать часть эффективности, которая является одним из самых больших преимуществ для тех, кто хочет обогревать с помощью RMH.

В вашем случае, если большие бревна не могут быть лучше использованы, я бы отрезал их до нужной длины для RMH типа пакетной коробки размером с дом, который вы хотите отапливать.Затем я бы построил упомянутый RMH и, возможно, одновременно с этим, я бы тратил время на разделение раундов, вероятно, вручную, с молотком, потому что это одна из моих любимых, самых расслабляющих задач на открытом воздухе.

Когда пришло время загружать коробку для ожога, мне не пришлось бы втыкать в нее гигантский патрон (если бы я выбрал конструкцию с открытым туннелем для обжига с гравитационной подачей, размер был бы ровным подозреваю, сложнее). Мне не пришлось бы беспокоиться о затрудненном воздушном потоке или о подаче топлива меньшего размера вокруг гигантского бревна, поскольку оно горит с внешней стороны одного конца до активной зоны.Я бы загружал коробку равномерно, кусочками одинакового размера, чтобы сформировать стопку, через которую может проходить воздух (ну, после того, как я начну с растопки и постепенно увеличивающегося размера).

Как я уже сказал, это можно сделать. Я просто думаю, что важно иметь в виду, для чего предназначены RMH, как они это делают, и почему люди исторически раскалывают свои круглые бревна для пожара.

-CK

Человек должен уметь сменить подгузник, спланировать вторжение, зарезать свинью, управлять кораблем, спроектировать здание, написать сонет, сбалансировать счета, построить стену, установить кость, утешить умирающих, выполнять приказы, отдавать приказы, сотрудничать, действовать в одиночку, решать уравнения, анализировать новую проблему, вносить навоз, программировать компьютер, готовить вкусную еду, эффективно сражаться, храбро умереть.Специализация – насекомые.
-Роберт А. Хайнлайн

Ответы на часто задаваемые вопросы по ракетному массонагревателю

– Зеленые дома – НОВОСТИ МАТЕРИ ЗЕМЛИ

Во-первых, позвольте мне начать с того, что я постоянно проживаю в очень сельской местности в зоне устойчивости 3b, тепло для меня является приоритетом – большим один. Однако, как работающей матери очаровательного торнадо малыша, время ограничено, и у меня просто нет всего лета и осени, чтобы помогать мужу собирать и колоть дрова.

Проще говоря: люблю нагреватели массы ракет.Мне нравится идея рубить меньше древесины. Делать меньше работы. Я сказал это.

Обогреватели ракетной массы – это, по сути, дровяная печь, но с некоторыми интересными изменениями, которые делают ее безумно эффективной. Эти обогреватели могут сжигать на 90% меньше дров (серьезно, эти штуки работают на ветках ). А благодаря добавлению тепловой массы они удивительно эффективны не только для обогрева помещения, но и для поддержания его в тепле еще долго после того, как огонь погас.

Обогреватели ракетной массы горят немного иначе, чем обычная дровяная печь, и я имею в виду, что они горят боком, .Ага. Боковой огонь. Это круто.

Ракетная печь сама по себе является камерой сгорания, которая простирается горизонтально в вертикальную трубу внутри большого изолированного ствола, который мы называем ядром ракетной печи. Эта сердцевина имеет супер изоляцию, что создает сильную тягу, которая втягивает пламя обратно в сердцевину и препятствует проникновению дыма в ваш дом.

По мере того, как дым втягивается в бочку, он быстро охлаждается, нагревая саму бочку, которую можно использовать в качестве варочной поверхности.А вот где происходит волшебство.

Из ствола, вместо того, чтобы просто подниматься и выходить из трубы, дым извивается и извивается по окольному маршруту выхлопной трубы, обычно намотанной через тепловую массу.

Идея состоит в том, что чаще всего в обычной дровяной печи большая часть тепла от огня фактически теряется в выхлопе и просто уходит прямо из вашего дома – какая трата!

Благодаря этой конструкции каждая йота тепла собирается и передается в жилое пространство, и в результате из дымохода выходит невероятно чистый дым – почти пар, поэтому очень мало загрязняющих веществ, которые в конечном итоге выбрасываются в виде в результате попытки согреться.

В чем разница между ракетным нагревателем массы и ракетной печью?

Если вы новичок в этой идее, я хочу убедиться, что рассмотрел эту тему сверху вниз. Существует множество исчерпывающих книг по устройству и принципу действия нагревателей ракетной массы, но давайте вернемся к основам.

Во-первых, чем отличаются нагреватели ракетной массы от ракетных печей?

Проще говоря, это одно и то же, только есть дополнительный компонент.Сама ракетная печь представляет собой дровяную печь с камерой бокового горения и изолированным стволом.

То, что превращает ракетную печь в нагреватель ракетной массы, – это просто добавление тепловой массы – обычно это скамейка из глинобитных плит ручной работы, построенная вокруг выхлопного трубопровода.

Что такое тепловая масса?

Большая часть того, что делает нагреватель массы ракеты таким невероятным, – это его интеграция с тепловой массой. Результат не просто невероятно функциональный и эффективный – во многих случаях он просто прекрасен.

Тепловая масса – это, по сути, любой плотный материал, который может удерживать тепловую энергию из-за своей массы. Подумайте, когда вы касаетесь камня в костре после того, как огонь погас – он еще теплый. Это потому, что даже после того, как огонь погас, этот камень все еще держится и медленно выделяет тепловую энергию огня.

Идея использования правильной тепловой массы с нагревателем ракетной массы заключается в том, что ваше тепло не просто обрушивается на вас всех сразу – оно постепенно накапливается в этой массе, а затем постепенно возвращается в окружающий более прохладный воздух. температура воздуха постепенно и удержание микроклимата в помещении на стабильном уровне в течение более длительного времени.

Как я уже говорил, многие люди предпочитают построить красивую скамейку из глыбы или кровать вокруг выхлопной трубы своей ракетной печи, как на картинке ниже, но есть так много возможностей с таким дизайном, и благодаря его относительной новизне есть так много возможностей для инноваций.

Может быть, вам нужно обогреть пруд с рыбками для системы аквапоники? Может быть, вы пытаетесь выращивать лимоны в Монтане и вам нужен дополнительный источник тепла? Обогреватели ракетной массы могут это сделать, и за небольшую часть затрат на дрова, которые вы обычно наблюдаете с обычной дровяной печью.

Могу ли я сам построить ракетный массонагреватель?

Да! Это действительно крутая часть – даже несмотря на то, что мы говорим здесь о ракетных плитах, собирать их воедино – совсем не ракетостроение.

Теперь, как уже было сказано, я мама, поэтому позвольте мне немного помочь вам с этим предупреждением: когда вы зажигаете вещи, которые вы зажигаете в своем доме, проводите исследования. Для этого типа проекта доступно множество ресурсов, а эксперты предоставят вам всю информацию, необходимую для создания безопасного и эффективного нагревателя ракетной массы в вашем собственном доме.Не будьте небрежны или случайны – станьте учеником ракетной печи, если это то, что вы хотите построить.

Вот, лекция окончена. А теперь самое интересное.

Дело в том, что нагреватели ракетных масс все еще относительно неслыханы в том, что касается основного отопления, поэтому у новых профессионалов есть много возможностей, чтобы ответить на этот призыв и продолжить вводить новшества вместе с такими отраслевыми экспертами, как Эрни и Эрика Виснер и Пол Уитон.

Вы можете не только построить его самостоятельно, но и если вы действительно амбициозны (и действительно хороши в этом), вы, возможно, даже сможете сделать из этого карьеру.Не бойтесь мечтать, правда?

Где я могу узнать, как построить ракетный подогреватель массы?

Хорошо, теперь список всех этих удобных обучающих ресурсов:

Лучшее нагревание древесины: подогреватели ракетных масс своими руками (набор из 4 DVD)

Если вы визуально обучаетесь и хотите увидеть одно из них в действии, этот DVD-диск от Пола Уитона на Permies.com – хороший способ понять, как эти вещи работают вместе. В набор входят два разных стиля – галька и галька – а также есть DVD, посвященный самому ядру.

Руководство для изготовителя ракетного массонагревателя Эрни и Эрики Виснер

Это совершенно новая книга, выпущенная известными экспертами и спикерами MOTHER EARTH NEWS FAIR Эрни и Эрикой Виснер, она полна информации о дизайне, а также профессиональных советов от дуэта, которые помогут вам повысить шансы на успех.

Фото любезно предоставлены RichSoil.com

Destiny Hagest – личный помощник Пола Уитона, основателя Permies.com и RichSoil.com, а также куратор контента и писатель-фрилансер. Вы можете поймать Судьбу, которая тусуется на форумах Permies.com довольно регулярно, посетить ее профиль LinkedIn и подписаться на нее в Twitter.

---

Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блогов и несут ответственность за точность своих сообщений. Чтобы узнать больше об авторе этого сообщения, нажмите на его авторскую ссылку вверху страницы.

---

Первоначально опубликовано: 15.08.2016 21:35:00

Построить ракетную печь для отопления дома

Примечание автора, 2015-02-14:

• На основании интереса, который я получил к этому проекту, я рассматриваю планы продажи печи, аналогичной той, что описана в этой статье.См. Раздел «Планы ракетных печей» в конце статьи и дайте мне знать, если вам будет интересно.

Оригинальный артикул:

В течение некоторого времени я обдумывал, как лучше всего справиться с грудой обрезков древесины, которая росла рядом с моим домом, что является результатом многих проектов деревообработки и плотницких работ, в которых я участвовал на протяжении многих лет. Я рассмотрел несколько вариантов:

1. вывозят на полигон
2. нарезание стружки и использование в качестве мульчи
3. сжигает его

С точки зрения изменения климата последний из них на удивление наименее опасен в долгосрочной перспективе.Мульчирование или закапывание задерживают выброс углерода в атмосферу, но в конечном итоге он все равно будет выпущен. Что еще хуже, мульчирование или закапывание древесины приведет к некоторому анаэробному разложению (то есть разложению в среде, лишенной кислорода), что приведет к образованию метана, гораздо более вредного парникового газа, чем углекислый газ.

Burning также имеет побочное преимущество. Он высвобождает энергию, которую можно уловить и использовать. Древесные отходы и садовые опилки сжигают на задних дворах по всей стране каждый год без каких-либо попыток улавливать эту полезную энергию.Вместо того, чтобы просто «исчезнуть» мою кучу древесных отходов, я хотел извлечь как можно больше пользы, обогревая им свой дом. Чтобы сделать это наиболее эффективно, я построил сверхэффективную дровяную печь, которую чаще называют «ракетной печью». Ракетные печи чаще всего используются для небольших кухонных плит, но нередки и более крупные печи для отопления дома. Их часто называют нагревателями ракетной массы.

Рекламы Google

Предупреждения

Пожар опасен.Строительство и эксплуатация собственной дровяной печи любой конструкции почти наверняка аннулирует любую страховку от пожара, которая может быть у вас дома, а также может представлять серьезный риск для вас и вашей семьи. Что касается дровяных печей, то ракетная печь, вероятно, является одной из самых безопасных конструкций, поскольку камера сгорания крошечная, объем выхлопа невелик, тяга сильная, а большая часть внешней части печи не нагревается до очень высоких температур. . Однако, как и в случае с любым другим устройством для сжигания топлива, вам следует соблюдать некоторые меры предосторожности.

0. Размещайте плиту подальше от легковоспламеняющихся материалов. По крайней мере 18 ″ рекомендуются большинством строительных норм для обычных каминов и дровяных печей.

1. Внимательно следите за своей печью, когда она горит. При средней загрузке дров моя печь горит около 30 минут, прежде чем потребуется больше топлива. Я считаю такое короткое время горения не обузой, а мерой безопасности, и я не возражаю против этого, потому что есть определенное удовольствие, если положить в огонь еще одно полено.

2. Запрещается сжигать обработанную или изготовленную древесину. Обработанная древесина, фанера, OSB и т. Д. Содержат химические вещества, которые выбрасываются в выхлопные газы при сгорании. Вы, конечно, не хотите вдыхать их, и, вероятно, не хотите помещать их в атмосферу. Вы должны сжигать только необработанную твердую древесину.

3. Установите детектор дыма. Детекторы дыма требуются большинством строительных норм и правил, поэтому, вероятно, они у вас уже есть. Однако, если вы строите ракетную печь для обогрева гаража или надворной постройки, вам, вероятно, следует установить там и датчик дыма.

4. Установите детектор угарного газа. Все приборы для сжигания способны выделять окись углерода, которая может быть смертельной, если попадет в ваш дом. Другие устройства для сжигания в вашем доме, такие как печь или резервуар для горячей воды, вероятно, представляют большую угрозу окиси углерода, чем ракетная печь, описанная в этой статье, поскольку они работают непрерывно, без присмотра, даже когда вы спите. При этом установка детектора угарного газа является разумной мерой предосторожности.

Чем ракетная печь отличается от обычной дровяной печи?

Задача ракетной печи – сжигать относительно небольшое количество дров при как можно более высокой температуре, что приводит к более полному сгоранию, и извлекать как можно больше тепла из выхлопных газов.Для получения высоких температур сгорания ракетные печи разделяют функции сгорания, отвода тепла и отвода. У них есть изолированные внутренние дымоходы для создания сильной тяги и интенсивного горения. В моей конструкции используется камера сгорания с пониженной тягой. Древесный лом загружается непосредственно поверх существующей горящей древесины внутри камеры сгорания. Пламя тянется вниз за счет сильной тяги, а не поднимается из камеры, как можно было бы ожидать. В результате ВСЕ продукты сгорания проходят через самую горячую часть огня, что приводит к очень полному сгоранию, выделяя наибольшее количество тепла и уменьшая количество продуктов неполного сгорания, таких как окись углерода и дым.Чтобы улавливать как можно больше тепла и излучать его в комнату, выхлопные газы проходят через вторичную камеру (намного больше, чем камера сгорания), которая поглощает и излучает тепло. Наконец, относительно холодные выхлопные газы выводятся через выхлопную трубу.

На следующем рисунке показана базовая конструкция.

Изоляция дымохода обеспечивает большую разницу температур выхлопных газов внутри дымохода и газов за его пределами.Эта разница температур вызывает дисбаланс плотности, в результате чего возникает сильная тяга. Горячие выхлопные газы в дымоходе поднимаются, в то время как более холодные выхлопные газы за пределами дымохода опускаются, и весь процесс втягивает свежий воздух в камеру сгорания, поддерживая энергичное горение. В моей конструкции излучающая камера имеет диаметр около 18 дюймов на высоту около 36 дюймов, в то время как размер камеры сгорания составляет всего около 4 дюймов на 4 дюйма на 10 дюймов. Не позволяйте габаритным размерам печи вводить вас в заблуждение. Он сжигает всего пару пригоршней дерева за раз.Большой размер необходим для поглощения и излучения тепла, а не для удержания топлива.

Рекламы Google

Строительство

Подогреватели массы ракетных печей часто строятся из стальных бочек. Они удобны, так как имеют плоскую верхнюю часть, которую также можно использовать для приготовления пищи. Но у меня не было одного под рукой. У меня был старый электрический резервуар для горячей воды моих родителей, который они только что заменили, так как он ржавел и протекал. В дополнение к этому я использовал стальную трубу диаметром 3 дюйма, квадратную трубу 4 дюйма на 4 дюйма и несколько плоских стальных пластин с толщиной стенки примерно 1/8 дюйма (хотя это, вероятно, толще, чем необходимо).Я также использовал несколько гибких алюминиевых трубок (воздуховод сушилки) для подачи выхлопных газов из ракетной печи в мой существующий камин.

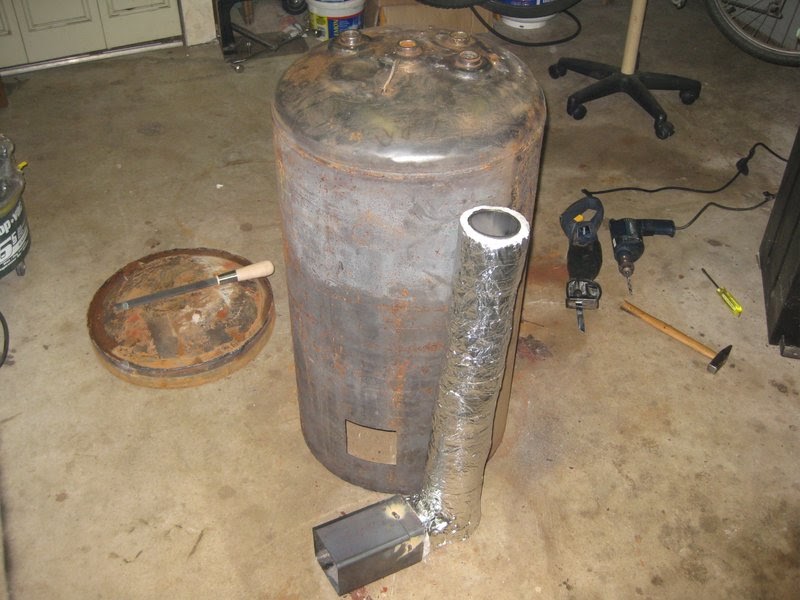

Выше показано изображение внутренних частей печи (камера сгорания и дымоход), настроенных для первоначального тестирования, чтобы убедиться, что они будут создавать достаточную тягу для интенсивного горения. Гибкая алюминиевая трубка подсоединяется к верхней части дымохода только для тестирования. В готовом изделии он будет соединен сбоку от плиты. Дымоход изолирован слоем Roxul толщиной примерно 1 дюйм (изоляция из минеральной ваты, которая выдерживает более высокие температуры, чем изоляция из стекловолокна) и обернута липкой алюминиевой лентой для печи, чтобы удерживать изоляцию на месте.

На изображении выше показан разрез бака с горячей водой для установки камеры сгорания и дымохода.

На изображении выше показаны камера сгорания и дымовая труба, приваренные к баку для горячей воды. Обратите внимание на деревянный брусок между концом дымохода и внутренней поверхностью бака, чтобы обеспечить соответствующий зазор для выхлопных газов. Этот кусок дерева будет удален после того, как дымоход будет приварен.

Безумный ученый за работой…

… и после еще нескольких сварочных работ и покраски, которые я забыл сфотографировать… альта! … Готовый продукт.Серебряная полоса внизу – не гоночная полоса. Он закрывает шов, на который я прихватил дно резервуара. Я не хотел приваривать ее постоянно, так как, возможно, я захочу позже разобрать печь для осмотра.

Обратите внимание, что я снял стекло с левой двери камина и заменил его картоном. Алюминиевая гибкая трубка плотно проходит через отверстие в картоне, чтобы отводить выхлопные газы в камин, где они, еще теплые, поднимаются и выходят через существующий дымоход.Я знаю, что вы, наверное, думаете, что я сошел с ума, если использую горючие материалы, такие как картон, для этой цели, но дело в том, что объем выхлопных газов у ​​этой печи настолько мал, а печь настолько эффективно отводит тепло из выхлопных газов, что это Алюминиевая трубка во время работы достигает максимальной температуры всего около 60 ° C. Это круче, чем обычная чашка кофе. Конечно, верх плиты становится намного горячее.

Я также сделал простой металлический экран, который можно разместить над камерой сгорания, чтобы искры не выскочили в комнату, где они могут что-то воспламенить (или, что более вероятно, просто оставить следы ожогов, тлеющие на ковре).У меня есть еще одна крышка, не показана, это сплошная стальная пластина. Полезно быстро потушить огонь и предотвратить проникновение воздуха, когда печь не используется.

Фото уборки вверху. Пластина, составляющая дно камеры сгорания, является съемной. Я просто выдвигаю его, как показано на фото, и пепел падает в любую подходящую емкость (я использую пластиковый лоток выше). Я обнаружил, что лучше очищать золу каждую неделю или около того, так как, когда будет больше, чем около чашки, она заполнит дно камеры сгорания и начнет накапливаться в трубке между камерой сгорания и внутренним дымоходом. .Тогда добраться до него будет немного сложнее, и в конечном итоге он начнет уменьшать тягу. Оглядываясь назад, можно было бы получить доступ через боковую часть камеры сгорания, а не через дно.

Работает?

Ну … вообще-то … уж очень хорошо работает. Разница между сжиганием дров в камине и сжиганием дров в этой печи невероятна. Вы действительно должны испытать это, чтобы поверить, что вы можете получить столько тепла от небольшой пригоршни дров. Я кормил свой камин часами, почти не меняя температуры в помещении, но ракетной печи требуется всего несколько минут, чтобы заметно повысить температуру в помещении.С такой скоростью, чтобы перебрать всю мою древесную стружку, может потребоваться много времени. Кормя печь каждый вечер после работы, мне удавалось обходиться только одним бункером (около 20 кг) дров в неделю. Отчасти проблема в сезоне. Просто не нужно много тепла, чтобы получить в доме комфортную температуру прямо сейчас, ранней весной. Следующей зимой я смогу сжечь в печи намного больше дров.

Экономия

В среднем количество тепловой энергии, получаемой от сжигания дров, составляет около 4.5 кВтч на кг (при влажности 20%). Предполагая, что КПД печи составляет примерно 80% (грубое предположение), извлеченное тепло составит около 3,5 кВтч на кг. Я отапливаю свой дом электричеством, которое стоит около 0,07 доллара за киловатт-час. Таким образом, теплотворная способность моего древесного лома составляет около 0,25 доллара за кг, и, сжигая около 20 кг в неделю, я экономлю около 5 долларов в неделю на расходах на отопление или около 50% моих счетов за отопление в это время года. Зимой экономия будет намного больше, когда печь можно будет использовать чаще, при этом в комнате не станет слишком жарко.

Почему бы просто не купить каминную топку?

Я подумывал о покупке каминной топки, но, узнав о ракетных печах, быстро отказался от этой идеи, потому что:

1. пластина почти наверняка будет менее эффективной
2. потребуется значительно больше затрат и усилий для установки
3. он не обеспечит почти такое же значение разговора
4. Я не смогу использовать существующие отходы, такие как водонагреватель моих родителей
5. это не было бы портативным (я с нетерпением жду возможности использовать свою ракетную печь на нашем внутреннем дворике прохладными летними вечерами).

Реклама от Google

А как насчет добавления тепловой массы? Было бы это эффективнее?

Дровяные печи, используемые в качестве основного источника тепла для дома, получат значительную выгоду от тепловой массы (представьте, что замените мою короткую алюминиевую гибкую трубку на 30 или 40 футов воздуховода, заглубленного в пару тонн бетона, и вы получите все необходимое). идея). Тепловая масса накапливает тепло и медленно отдает его в дом, выравнивая температуру и позволяя плите работать с перерывами.

Однако для такой печи, как моя, которая используется только для дополнительного отопления, тепловая масса не приносит особой пользы, поскольку равномерная температура может поддерживаться простым изменением тепловложения от основной системы (что происходит автоматически, поскольку она контролируется термостатом. ). Например, когда я использую ракетную печь зимой, мои электрические обогреватели автоматически отключаются, так что температура в доме не повышается значительно.

Также стоит отметить, что тепловая масса сама по себе не улучшает КПД.Повышение эффективности часто является побочным эффектом увеличения тепловой массы, но на самом деле это улучшение является просто результатом извлечения большего количества тепла из выхлопных газов. Это можно было бы сделать так же легко, без добавления какой-либо тепловой массы. Например, я мог бы извлечь больше тепла из своей выхлопной трубы, просто используя более длинный кусок алюминиевого канала между печью и камином (я заметил, что температура выхлопа падает примерно наполовину до температуры окружающей среды на каждые 20 см длины трубы).

Итак, в скорлупе ореха тепловая масса не так полезна для печи, которая предназначена для использования только в качестве дополнительного тепла, если основная система отопления работает на термостате.

Дополнительные ресурсы

В сети много информации о ракетных печах. Поиск в Google по запросу «ракетная плита» или «нагреватель ракетной массы» даст хорошие результаты, но www.rocketstove.org – хорошее место для начала. На сайте www.rocketstoves.com можно также приобрести отличную книгу «Ракетные нагреватели массы» в формате PDF.

Пол Уитон, основатель permies.com, собрал обширный набор DVD-дисков о Rocket Stoves, доступных на Amazon, под названием Wood Burning Stoves 2

Эрика и Эрни Визнер из Эрниандерики.info, которые также принимали участие в создании DVD-дисков, описанных выше, в июне 2016 года выпустят новую книгу. Вы можете предварительно заказать ее на Amazon: The Rocket Mass Heater Builder’s Guide

Планы ракетной печи

Обновление 2015-02-14: Несколько читателей написали мне письмо с вопросом, есть ли способ приобрести подробные планы, чтобы они могли построить печь, подобную моей, или попросить сварщика построить ее для них. В настоящее время у меня нет таких планов, но, если есть достаточный интерес, я бы подумал о создании улучшенной печи (я многому научился, используя эту за последние несколько лет) и более подробно документирую процесс. с намерением продать планы.Чтобы оценить интерес, я создал следующий очень краткий опрос.

Читательские проекты

Если кто-то решит построить ракетную печь на основе этой или подобной конструкции, я буду рад опубликовать несколько фотографий вашего проекта, или, если у вас есть собственный сайт, дайте мне знать, и я опубликую ссылку ниже.

13-12-2010: Один читатель, Брент, построил свою собственную ракетную печь по аналогичной конструкции (хотя он был достаточно умен, чтобы провести очистку сбоку камеры сгорания, а не внизу).Вы можете узнать больше о его плите в комментариях или взглянуть на несколько фотографий и видео в блоге Брента: http://streetjesus.blogspot.com/2010/12/rocket-mass-heater-project.html.

26-11-2012: Другой читатель, Джон, прислал мне эти фотографии своего проекта. Он использует большой резервуар для воды для тепловой массы со змеевиком медных трубок, обернутых вокруг внутреннего дымохода печи для передачи тепла.

Счастливого горения!

Я ученый-ракетчик, разрабатывающий дровяные печи, которые горят без дыма – для спасения жизней и спасения планеты – Quartz

«Куда вы положили дым?»

Когда вы это слышите, вы понимаете, что демонстрация деревни идет хорошо.Это одна из лучших реакций, которые мы получаем в полевых условиях, когда выносим нашу плиту в общественное место, разжигаем костер несколькими дровами и собираем толпу в тот момент, когда ярко-оранжевое пламя вырывается из верхней части устройства. . Момент завораживает, и, если все пойдет по-нашему, может спасти жизнь.

Половина планеты в настоящее время готовит пищу на дымных кострах, в результате чего ежегодно умирают четыре миллиона человек преждевременно. Это ужасно. И это движущая сила, по которой мы разработали HomeStove, печь для сжигания биомассы, которая вдвое сокращает потребление топлива и сокращает токсичные выбросы на 90%.Наша миссия – предоставить безопасную и доступную альтернативу этим опасным пожарам, чтобы она была привлекательной для домашних хозяйств и соответствовала культурным традициям.

Итак, вернемся к вопросу: куда мы положили дым? Наши клиенты привыкли видеть, как дымятся дрова, и они видят определенную магию в том, как дым исчезает. Но это не волшебство; это физика. И дым никуда не клали – сожгли. Это то, чем мы с коллегой Венки каждый день часами занимаемся в Burn Lab.

Горение 101: Треугольник огня

Любой хороший огонь состоит из трех компонентов, известных как «огненный треугольник»: топлива, кислорода и общей температуры. Когда вы правильно смешиваете кислород и топливо в огне, сгорание улучшается, повышая общую температуру, что, как вы уже догадались, еще больше улучшает сгорание. Это позволяет частицам гореть легче и эффективнее, прежде чем они успеют избежать огня.

Будь то дым от костра в Йеллоустоне или дым от костра из трех камней в Уганде, дым – это пустая трата топлива.Дым – это твердые частицы, вещество, которое можно сжечь, сжечь и найти хорошее применение внутри вашего костра. Подумайте об этом так: когда вы видите машину, мчащуюся по улице с густыми черными облаками, выходящими из выхлопной трубы, вы подумаете, что – это плохо настроенная машина, не так ли? Угадайте, что: дымный костер – это плохо настроенный огонь, даже если вы используете твердое топливо, например дрова. Как штатные инженеры по сжиганию, Венки и я не допускаем этого – мы измеряем выбросы печи HomeStove в нашей лаборатории сжигания и калибруем оптимальный «пожарный треугольник», нагнетая нужное количество воздуха туда, где это необходимо.

Ключи к нашему сгоранию

HomeStove полагается на постоянный поток воздуха в камеру сгорания для оптимизации сгорания. Мы используем небольшой внутренний вентилятор, подключенный к печатной плате, что позволяет нам точно контролировать количество подаваемого воздуха. Хотя конкретная геометрия сложна, концепция довольно проста – по крайней мере, вы так думаете. На самом деле это было одним из самых больших препятствий, с которыми мы столкнулись в наших ранних прототипах как компания: , как включить вентилятор, когда питание недоступно?

Есть 1.2 миллиарда человек, не имеющих доступа к электричеству, – это наши клиенты.

Нам нужно было найти способ обеспечить стабильную работу вентилятора, не требующий внешнего источника энергии; розеток мало, и батарейки разряжены. Итак, мы посмотрели на сам огонь и нашли ответ.

Введите термоэлектрику: в основном то, что солнечные панели делают с солнцем, а термоэлектрические генераторы (ТЭГ) делают с теплом. Благодаря интеграции TEG, мы смогли преобразовать потерянное тепло от огня в полезную электроэнергию, которая могла питать внутренний вентилятор , а предлагать излишки электроэнергии через USB для зарядки небольших устройств.У нас была полностью автономная система, которая могла работать, пока горит огонь.

Наши ранние прототипы были некрасивыми: их огненные треугольники были определенно однобокими, но с помощью программы Autodesk Clean Tech Program мы смогли заполучить программное обеспечение для моделирования вычислительной гидродинамики (CFD), которое позволило нам заглянуть внутрь печь и посмотреть, что на самом деле происходит.

CFD позволяет нам буквально увидеть наш огненный треугольник в действии: приведенное выше моделирование представляет дым, тепло и воздух, и вы можете увидеть, как разные соотношения дают разные результаты.Подобные инструменты критически важны для того, чтобы помочь нам определить все переменные, которые приводят к идеальному возгоранию.

Сегодня в нашей лаборатории

Четыре поколения прототипов спустя мы получили более 15 000 посуды для дома в домах наших клиентов, но мы еще далеки от этого. Мы создали команду инженеров, которые работали над космическими кораблями, электромобилями и аккумуляторами для серверов Google. Каждый день команда проверяет производительность нашей печи, пробуя различные переменные, такие как тип топлива, температура окружающей среды и даже типы кастрюль, которые вы можете найти на верхней части плиты, что влияет на воздушный поток.

Венки и я большую часть времени проводим в лаборатории BioLite Lab, поэтому вот краткая экскурсия по дому, чтобы дать вам представление о наших днях:

Вместе наша команда буквально заново изобрела огонь и построила печь, которая поражает. благополучие семей во всем мире, а также здоровье нашей планеты. Но всегда есть возможности для улучшения.

Мы постоянно корректируем наши пожарные треугольники, чтобы обеспечить как можно более низкий уровень выбросов от HomeStove при максимальной выработке электроэнергии.В то же время мы всегда ищем способы сделать наши печи более долговечными. Совсем недавно это означало создание модернизированного испытательного стенда для испытаний на долговечность, который будет использоваться в наших испытаниях на ночное горение, что гарантирует, что наши печи будут работать в течение долгого времени.

Эти бесчисленные часы в лаборатории каждый день приводят к постепенным улучшениям, которые имеют огромное значение для наших клиентов на развивающихся рынках. Наши оптимизации означают меньше вдыхаемого дыма, меньше времени на сбор топлива каждую неделю и больше электричества для питания телефона для ведения бизнеса или для того, чтобы свет оставался включенным немного дольше в ночное время.

Исходя из того, кто раньше проектировал ракетные двигатели, я скажу вам, что сжигание дров, как бы просто это ни звучало, – одна из самых передовых технологий, над которыми я когда-либо работал.

Создание лучшей дровяной печи: на что способна ракета

Если у вас когда-либо появлялся дым вокруг костра, умножьте это на 2,7 миллиарда человек, которые все еще готовят и обогревают свои дома, используя открытый огонь и негерметичные печи. .

А то, что нас с вами временное раздражает, в походе убивает миллионы людей в год.Два миллиона человек в год умирают преждевременно от болезней, связанных с загрязнением воздуха в помещениях. Более одного миллиона человек в год умирают от хронического обструктивного респираторного заболевания, и почти 50 процентов случаев смерти от пневмонии среди детей в возрасте до пяти лет вызваны вдыханием детьми твердых частиц от этих пожаров (все цифры от ВОЗ).

Это большие числа, слишком большие, чтобы их понять, но становится еще хуже. Сажа, создаваемая этими печами, называется сажей, и это мощный парниковый газ.Вырубка лесов, вызванная тем, что люди готовят пищу на дровах на этих неэффективных кострах, также не способствует изменению климата. Но есть небольшое дешевое решение, которое можно построить с использованием местных материалов, которое не выделяет столько загрязнения и резко снижает количество необходимой биомассы.

Это называется ракетная печь.

Это сверхэффективная дровяная печь, которая сжигает биомассу внутри и при более высоких температурах, чем обычная печь. Вот демонстрационная модель, сделанная из переработанных банок.

Но для Янто Эванса, естественного строителя, архитектора и эколога из Орегона, США, который участвовал в разработке ракетной печи, этого было недостаточно. Он хотел использовать те же идеи, которые применялись в ракетной печи для отопления.

Войдите в подогреватель массы ракеты.

С парой приспособлений вы получите отопительный прибор, который может с комфортом обогреть практически любое пространство и потреблять гораздо меньше древесины, чем обычная дровяная печь. Чтобы узнать о них больше, мы направились в Калгари на семинар, проведенный Эшли Лубик из Dirt Craft Natural Building и Робом Ависом из Verge Permaculture.Там была дюжина нетерпеливых студентов, которые учились строить свою собственную ракету, забитую в крошечный гараж.

«Ну да, они стали вирусными», – говорит Лубик.

«Они действительно привлекательны, потому что они эффективны, они очень хорошо преобразуют древесину в тепло, и они также очень эффективны … Еще одна вещь, которая привлекает многих людей, – это то, что вы можете использовать древесину, покрытую медью или древесные отходы для обогрева, и их можно сделать очень недорого и в самых разных сферах применения ».

Как они работают

Нагреватель ракетной массы бросит вызов вашим традиционным представлениям о дровяной печи.Дрова подают вертикально, и огонь тушат. Вот наполовину построенный, который они сделали, чтобы показать нам, как это работает.

Эшли Лубик ведет огонь на недоделанном нагревателе массы ракеты. Это показывает горение

Вы можете видеть концы древесины, выходящие из камеры горения. Поскольку древесина подается вертикально, горят только кончики, что обеспечивает надлежащее соотношение воздуха и топлива. Затем пламя направляется в сторону и вверх по трубе стояка тепла. Другая труба, изолированная перлитом, оборачивается вокруг стояка тепла, обеспечивая горячую камеру сгорания и чистоту сгорания.А вот и законченная версия.

Теперь вы можете видеть, что над нагревателем установлена ​​металлическая бочка. Ствол содержит горячие дымовые газы и обеспечивает чистое и полное сгорание. Но вот что гениально: эти горячие дымовые газы затем проходят через печную трубу, встроенную в термически массивную скамью из глыбы. Початок – это просто песок, глина и вода. Эта скамейка из початков всасывает тепло из этих горячих дымовых газов и со временем отдает его. У вас есть обогреватель с таймером, который можно использовать как мебель.

Насколько эффективен нагреватель ракетной массы? Есть только анекдотические сравнения, но, как говорит Янто Эванс в своей книге «Обогреватели ракетной массы: сверхэффективные дровяные печи, которые вы можете построить, вы можете построить», что, когда он переключился с небольшой дровяной печи на обогреватель с ракетной массой, он перешел от использования четырех-пяти деревянных шнуров за зиму. примерно до двух третей шнура с нагревателем ракетной массы.

“Таким образом, с одной из этих печей вы обычно сжигаете ее в течение трех-четырех часов, а затем скамейка, через которую мы пропускаем дымовые газы, прежде чем они покинут здание, будет накапливать эту энергию в течение этих трех-четырех часов. четырехчасовой цикл сжигания и отпускание от 12 до 72 часов в зависимости от того, насколько холодно на улице », – говорит Авис.

Вот фотография из книги Янто Эванса, которая показывает все.

И дешево как борщ. Самоделки могут построить нагреватель массы ракеты за 200-400 долларов в зависимости от того, какие материалы вы добываете. Все, что вам нужно, – это огнеупорные или огнеупорные кирпичи, обычный кирпич, обычные трубы для нефти и газа, обрезанные по размеру, большая металлическая бочка, большое количество глины и песка для изготовления глины и группа друзей, которые могут помочь.

И совсем не придирчиво, что будет гореть.Что-нибудь из ивы, караганы, клена, строительного мусора, даже шишек. Он питается от сжигания более тонких палочек, и пока сжигаемая биомасса приправлена, высохнет и поместится в подающую трубку, она будет работать.

Ракетный потенциал печи

Что касается ее использования по всему миру, многочисленные предприниматели и группы помощи выясняют, как распространить эту технологию в мире. Первоначальные создатели ракетных печей, Институт Апровечо, имеют бизнес-подразделение под названием StoveTec, которое занимается продажей ракетных печей.В рамках проекта Paradigm к 2020 году планируется запустить пять миллионов таких печей.

Теперь нагреватель ракетной массы не заменит вашу домашнюю печь в ближайшее время. Изменение CSA и пожарных кодов – это не процесс, который происходит в одночасье. Но в Северной Америке есть специальная группа людей, создающих обогреватели ракетной массы для использования в гаражах, хозяйственных постройках и каютах.

Но это странный случай, технология, изначально разработанная для развивающегося мира, теперь проникает в Северную Америку.Avis приводит убедительные доводы не только в пользу нагревателя массы ракеты, но и в пользу распространения недорогих экологически чистых технологий.

«Вот технология, которую я бы назвал подходящей технологией, которая является рентабельной. Ее может сделать кто-то на своем заднем дворе, и она не должна стоить 15 000 долларов, чтобы создать систему, полезную для планеты. Устойчивое развитие не должно стоить тысячи и тысячи долларов, оно должно быть доступно широкому кругу социально-экономических слоев ».

«Почему бы вам не топить ракетной печью?»

“Почему бы вам не топить ракетной печью?”

“Иметь вы заглянули в перми.com и ракетная массовая печь, которая пропагандируется там? Они говорят о том, как гашение огня делает печь менее эффективны. И их конструкция позволяет ему гореть, но медленно выпустить тепло “.

— Фил, в ответ на вчерашний пост

Мы действительно получаем это много вопросов, поэтому я подумал, что отвечу в посте, чтобы потом указать читатели здесь. Для тех, кто не знаком с ракетными печами, они были разработаны как эффективная кухонная плита для стран, где люди все еще в основном нагревают еда с дровами.Конструкция направляет все тепло огня в очень специфическая область вокруг кастрюли и использует предварительный нагрев воздуха для горения и изоляции для достижения высокой эффективности с недорогими материалами. На днях мы можем построить ракету плита для летнего приготовления, но так как я трачу столько времени на обработку всех наших домашних продуктов, я не думаю, что у меня хватит терпения использовать повыше работает печка на данный момент.

Оф конечно, Фил имел в виду не это – он хотел знать почему мы не отапливаем наш дом ракетной печью.Пока я не есть данные, подтверждающие это, я подозреваю, что наши научные спроектированный, высокий эффективность дровяная печь является более эффективным обогревателем, чем любая самодельная ракетная печь, которую мы мог придумать. Наш маленький Jotul использует такой же предварительный нагрев и такие концепции изоляции, как ракетная печь, и я могу подтвердить факт что дым, выходящий из дымохода, обычно полностью прозрачен, так как пока я сжигаю сухие дрова. Также сжигаем часть дров наши соседи делают.

С другой стороны, Фил Совершенно верно, что вы получите больше эффективности от любого пожара, если вы сжигать его горячим, а не гасить — поэтому мы выбрали небольшой дровяная печь, которая подходит наше маленькое пространство и сжигает маленькие куски дерева на “высоком” всем день.Однако для обогрева дровяной печью на ночь необходимо смочите печь (если вы не купите печь на гранулах, которая не кажется очень устойчиво для меня). Ракетная печь была бы очень плохой вариант ночного отопления, так как те, которые я видел, требуют от вас очень часто подкармливайте дрова в печь — я предпочитаю чтобы замочить ее и уснуть.

Что значит имеет смысл для ночного отопления дровами добавляет больше тепловой массы вокруг любой печи. Так печка ракетной массы ( версия с обогревом) работает — огромная масса кладки сохраняет тепло, в то время как печь работает в течение дня, а затем излучает это тепло обратно в помещение, когда догорает плита.Наш прицеп имеет вес ограничения, поэтому с массивной глинобитной печкой не переборщить окружает, как это делают некоторые люди, но на днях я планирую выложите плиткой пол в гостиной, чтобы уловить пассивное солнечное тепло приходя в наши окна, выходящие на юг, в зимние дни. Наш медленный, но уверенный прогресс в утеплении нашего пространства также поможет.

Наша поилка для кур – альтернатива без POOP традиционным грязным поилки.
Хотите более подробную информацию? Просмотрите наши книги.

Или просмотрите больше сообщений по дате или по теме.

О нас: Анна Хесс и Марк Гамильтон более десяти лет жили самостоятельно в горах Вирджинии, прежде чем переехать на север, чтобы начать все с нуля в предгорьях Огайо. Они экспериментировали с пермакультурой, садоводством без обработки почвы, трейлерстейнгом, домашними микробизнесами и многим другим, рассказывая о своих приключениях как в блогах, так и в книгах.

Хочу получать уведомления, когда на этой странице появляются новые комментарии? Нажать на После того, как вы добавите комментарий, нажмите кнопку RSS, чтобы подписаться на канал комментариев, или просто установите флажок рядом с «Ответы по электронной почте мне» во время написания комментария.

Архивы

Cleaner Burning Technologies | Aprovecho

TLUD с принудительной тягой Mimi Moto обеспечивает около 1-2 мг / мин PM2,5 при высокой мощности без заметного времени пребывания, как показано ниже. Струи нагнетаемого воздуха создают нисходящий поток пламени, но при запуске печи расстояние между верхом топливного слоя и дном горшка составляет всего 7 см.

При использовании термопары типа K зона горения составила около 950 ° C. Глубина зоны горения составляет всего 7 см, когда камера сгорания заполнена пеллетами.

Эксперименты показали, что повышенная температура сокращает время горения для CO и PM 2,5. При 900 ° C время сгорания, необходимое для полного сгорания, составляет менее половины времени сгорания при 700 ° C для всех изученных частиц биомассы . (Li, 2016) При 900 ° C период пребывания от 0,6 до 1 секунды приводил к почти полному сгоранию хорошо перемешанного CO и PM 2,5. (Лу, 2008 г., Ян, 2008 г., Грико, 2011 г.). Боман (2005) сообщает, что высокая температура (> 850 ° C) в зоне сгорания мощностью 5 кВт в сочетании с богатым воздухом и хорошо перемешанными условиями для 0.5-1,0 секунды в зоне дожигания привели к почти полному истощению твердых частиц. Интересно отметить, что при температурах около 900 ° C для почти полного сгорания CO и PM требуется лишь короткое время пребывания, составляющее 0,5 секунды. В таких условиях время пребывания в зоне дожигания имеет второстепенное значение для минимизации выбросов продуктов неполного сгорания. Для получения оптимальных результатов рекомендуется время пребывания 0,5 секунды.

TLUD с принудительной тягой Mimi Moto обеспечивает чистое горение при 950 ° C с очень ограниченным временем горения.Возможно сочетание 1.) Дозирования нужного количества древесного газа в зону сгорания 2.) В сочетании с молекулярным перемешиванием 3.) При температуре около 950 ° C снижает потребность в 4.) Более длительное время сгорания?

Список литературы

К. Боман, А. Нордин, Р. Вестерхольм, М. Эман, Д. Бострем.
«Выбросы от маломасштабного сжигания топлива из биомассы – обширная количественная оценка и характеристика». Университет Умео, 2005 г.

Х. Лу, У. Роберт, Г. Пирс, Б. Рипа и Л.Л. Бакстер. «Комплексное исследование горения частиц биомассы». Energy Fuels, 22, стр. 2826-2839, 2008. DOI: 10.1021 / ef800006z

Ю. Б. Янг, В. Н. Шарифи, Дж. Свитенбанк, Л. Ма, Л. И. Дарвелл, Дж. М. Джонс и др.
«Сжигание отдельной частицы биомассы». Energy Fuels, 22, стр. 306-316, 2007. DOI: 10.1021 / ef700305r

Э. Гриеко, Дж. Бальди. «Анализ и моделирование пиролиза древесины». Химическая инженерия, 66 (2011), стр. 650-660

E. Hroncova, J.Ладомерский, ж. Валичек, Л. Дзуренда. «Сжигание топлива и остатков биомассы: перспективы производства выбросов». Развитие технологий сжигания, 2016 DOI: 10.5772 / 63793

Дж. Ли, М. К. Пол, П. Л. Янгер, И. Уотсон, М. Хоссейн, С. Велч. «Прогнозирование высокотемпературного быстрого горения частиц древесной биомассы».
