Проход кирпичной трубы через перекрытие: монтаж
При постройке и обустройстве камина или печи всегда необходимо соблюдать правила пожарной безопасности. Проход кирпичной трубы через перекрытие, сделанный правильным образом, не только обеспечит экологичность сооружения и безопасность помещения во время отопления, но и укрепит конструкцию, предотвратив появление нежелательных трещин на стенах и потолке.
Правила вывода отопительного элемента наружу

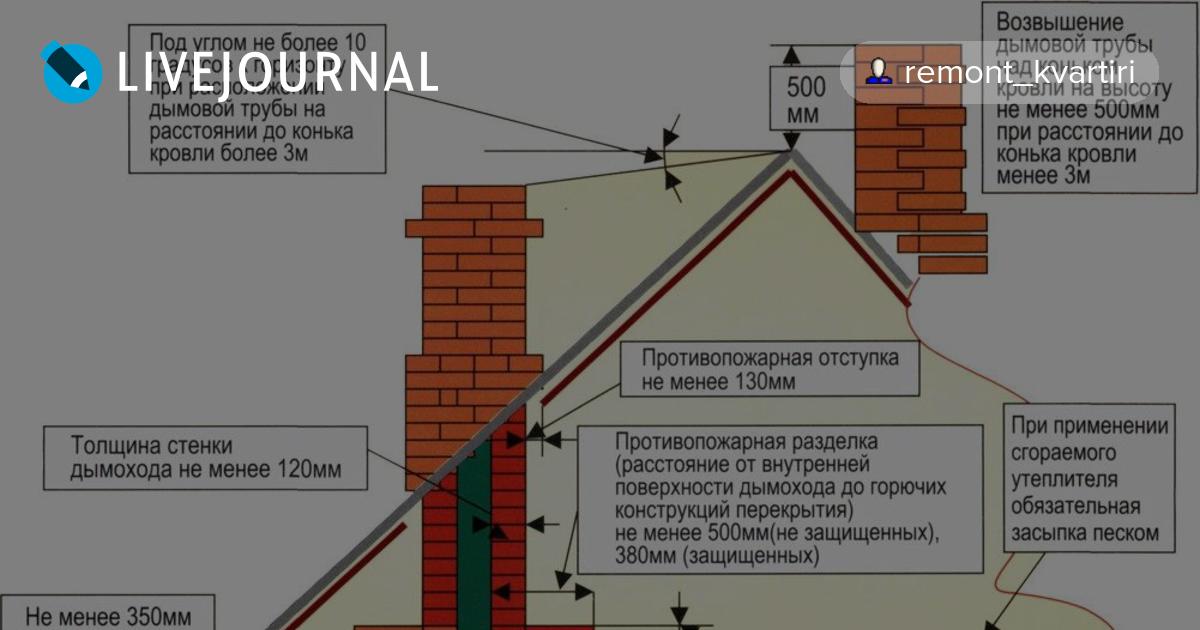

Согласно разделу СНиП 6.6 о «Печном отоплении», застройщику необходимо придерживаться следующих обобщенных правил:
- При соблюдении правил расположения кирпичного дымохода исключается контакт дымохода с любыми горючими поверхностями и материалами. Для их осуществления, как правило, устанавливается проходной узел в потолке из негорючих материалов. Тут необходимо строжайшее соблюдение норм пожарной безопасности, в частности — отступ размером от 130 мм при проходе сквозь трудно горючие поверхности и до 500 мм для деревянного перекрытия (или любо другое, состоящее из легковоспламеняющихся веществ).
- Важно соблюдать дистанцию между стенами, перегородками и отопительным элементом. В зависимости от типа кирпича, толщины стенок дымохода, скрепляющего раствора расстояние варьируется от 20 до 50 сантиметров.
- Просвет между верхней поверхностью печи и потолком должен быть не менее 350 миллиметров при наличии термальной защиты и 1000 мм, если отсутствует. Цифры варьируются в зависимости от материала отопительного элемента, частоты пользования печкой, кровли.
Вернуться к оглавлениюПроизводители дымоходов и печей, строители обычно предоставляют документацию, материалы, в которых подробно описываются размеры отступов и правила установки.
Через крышу
Кирпичную конструкцию нужно возвести как можно ближе к самой высокой точке крыши дома.Располагать дымоход рекомендуют ближе к наивысшей точке дома и возводить на 0,5 метра поверх нее. Размер швов, заполнение щелей, утепление самой трубы полностью зависит от подобранного материала. Монтаж отопительного элемента, как правило, происходит через профессиональное покрытие. Однако большинство случаев течи через кровлю, при всей ее надежности, оказываются именно в местах прохода отопительной трубы через профнастил. Чтобы этого избежать, можно прибегнуть к методам времен, когда большинство домов использовали именно отопление печью. Способ предполагает утолщение уникальной формы у основания дымохода, предотвращающее водосток по стенкам. Однако ныне такая методика не популярна, и чаще всего внимание уделяется правильной изоляции кровли вокруг основания трубы.
Примыкание к трубам с прямоугольным сечением
Чтобы изолировать кирпичный дымоход, в месте примыкания профлиста устанавливают специальный металлический пояс, называемый фартуком. Отдельные составляющие теплоизолирующего элемента заводят под профнастил на 1,5—2 сантиметра. В местах прохода трубы через потолок заливают специальное герметическое вещество. Это предотвращает образование чрезмерной влаги.
Через потолок из дерева
Если потолок из дерева, то в конструкции трубы должны быть сделана распушка.Проход дымохода через деревянное перекрытие осуществляется с помощью нарочного утолщения внешних стенок дымохода, называемого «распушкой». Толщину определяет то, насколько часто и интенсивно будут топить. Кладка в пределах от одного кирпича до полутора. При соблюдении пожарных норм делается зазор размером в 3 сантиметра между краем проема и дымоходом. Торцы оббивают несколькими слоями войлока или асбокартоном толщины 10 мм. Затем штукатурят. Поверхность можно защитить плитами из асбоцемента толщиной в 40 миллиметров, которые крепятся армированной сеткой или проволокой на цементный раствор.
Упрощенный вариант предполагает покупку специального потолочного узла с усиленным коробом, наполнителем и утеплением. Конструкцию обкладывают асбестовым полотном снаружи и фольгированной минеральной ватой внутри. Толщина слоев примерно 3—5 см. Зазоры заполняются термостойким герметиком.
Когда обычный потолок
Проход трубы в таком случае делается так же, как и через деревянный. Однако выход трубы через обычный потолок не всегда представляется возможным. Выход из ситуации следующий:
- Залепить края потолка жароупорным изоляционным материалом.
- Закрыть их металлическими полосами или минеритом.
- Зашить металлическим листом со стороны жилого помещения.
- Пустоты с верхней стороны заполнить термовыносливым материалом.
Как подготовить место прохода?
Базальтовая вата может быть использована в качестве утеплителя для перекрытия.Перед тем как вывести дымоход через крышу, поверхностям необходима подготовка. Перекрытия, соприкасающиеся с дымоходом, в будущем нужно поддать теплоизоляции с помощью базальтовой ваты или другого материала, выдерживающего температуру от 800 до 1000 °C. На потолке ставится разметка, обозначающая место и форму отверстия.
Вернуться к оглавлениюМонтаж трубы
Для того чтобы сделать выход трубы через проход, необходимо изготовить или купить готовый короб из нержавеющей стали с округлым отверстием посередине. Диаметр должен быть равен диаметру трубы. В потолке вырезается отверстие на несколько миллиметров шире, чем сам короб. Для безопасности помещения конструкцию окружают теплоизолирующими листами. Сверху крепится декоративное покрытие.
Завершающие работы
По окончании укрепления внешней и внутренней поверхностей, выводы отопительного элемента нужно изолировать трубу в коробе. Между стенкой дымохода и окружающей конструкцией следует засыпать огнеупорный материал до краев. Необходимую теплозащиту может обеспечить керамзит, глина и даже песок. Однако специалисты рекомендуют отдавать предпочтение первому из перечисленных материалов, поскольку габариты короба довольно внушительные.
Распушка печной трубы: поэтапная порядовка
Сегодня многие владельцы загородных домов и дач все чаще обращаются к такому отопительному элементу как печь. Она обогреет дом, высушит промокшие вещи, в ней можно приготовить пищу или натопить с ее помощью баню. Да и как приятно собраться всей семьей в комнате с теплой печкой в дождливым осенним или морозным зимним вечером! Но любой человек знает, что печь невозможна без трубы. Как ее установить?
Трудно представить себе загородный дом без печи или камина. Недаром издавна печь считается сердцем дома, воплощением уюта и семейного очага.
Перед тем как приступить к установке трубы, необходимо выяснить, из каких элементов она состоит. Насадная труба всегда устанавливается на перекрыше. Она не доводится на 2-4 ряда до междуэтажного перекрытия. Говоря другими словами, располагается она на шейке распушки.
Расстояние от печи до стены, выполненной из сгораемых материалов, составляет не менее 500 мм.
В шейке печи есть возможность установить задвижку или вьюшку. Над шейкой при подходе к перекрытию кладку понадобится уширить, образуя тем самым распушку толщиной 260 либо 380 мм. Выкладывается она в несколько рядов по высоте. По чердачному пространству выше распушки будет проходить стояк – ровная часть трубы, которую нужно доводить до самой кровли.
Выше кровли выполняется установка выдры, которая нависает на 100 мм над кровлей по 4 сторонам. Данный момент обеспечивает отвод атмосферной воды, которая будет стекать на кровлю. Если об этом не позаботиться, вода будет стекать по стояку, увлажняя и разрушая чердачное пространство.
Выше выдры создается кладка шейки трубы. Она должна быть того же сечения по наружным размерам что и стояк. Дальше кладка уширяется, образуя оголовок. Для того чтобы предохранить трубу от разрушения, необходимо установить над ней колпак либо флюгарку из кровельной стали, которые, помимо предохранительных функций, улучшат также тягу в печах.
Во всех частях трубы, которые выступают над кровлей, нужно использовать кровельную сталь либо цементный раствор, при этом придать уклон, который обеспечит сток воды. Трубы рекомендуется оштукатурить цементным либо цементно-известковым раствором, после чего побелить известью. Оштукатуренная конструкция будет служить длительное время.
Сечение каналов дымохода бывает разным. Монтаж распушки и выдры тоже следует делать по-разному, но всегда строго перевязывая швы.
Список всех элементов, которые понадобятся для того, чтобы выполнить установку необходимой конструкции:
- кирпичи;
- известь;
- цементный либо цементно-известковый раствор.
Выдра и распушка с дымовым каналом 140 х 270 мм
Схема устройства кирпичного дымохода: 1 -Оголовок, 2 – шейка трубы, 3 – выдра, 4 – металлический лист, 5 – распушка, 6 -крыша, 7 – стояк, 8 – перекрытие.
В зависимости от толщины швов размер канала может быть на 10 мм меньше.
Выдра и распушка должны делаться с расчетом, что по ширине и длине будут увеличиваться по каждому ряду на четверть кирпича (60-70 мм). В основном это будет зависеть от толщины швов.
Конструкция кладется на некотором расстоянии от перекрыши печки, на которой планируется обосновывать насадную трубу.
Данная часть трубы может быть выполнена из нескольких рядов кладки, которые часто называются шейкой печи.
Выполнение порядовки

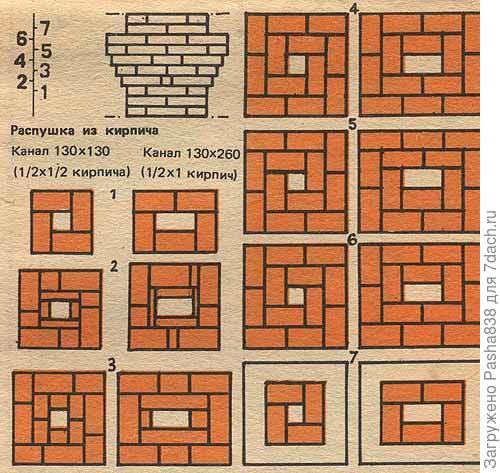

Распушка – это значительное расширение трубы в месте, где она пересекается с чердачным перекрытием.Выдра препятствует попаданию в чердачное помещение дождя и снега через щели между трубой и кровлей.
В данном случае порядовка будет состоять из 6 рядов:
- Первый ряд – шейка трубы, которая выполняется из 5 кирпичей с размерами дымохода 140 х 270 мм и наружными сторонами 510 х 380.
- Второй – начало распушки. Наружные размеры – 590 х 450 мм. Для того чтобы получить такие размеры, в кладку нужно вставить четверки и половинки строительного материала. Для ограничения размеров канала внутри распушки вставляются пластины, колотый кирпич, который имеет толщину 30-40 мм. Размер дымохода во всех рядах останется без изменения.
- Третий ряд имеет размеры 650 х 510 мм. Внутри кладки вставляются пластины строительного материала, которые имеют толщину 6 см.
- Четвертый ряд выполняется с размерами 710 х 570 мм. Внутри необходимо вставить кирпичи, которые имеют толщину 90-100 мм.
- Пятый ряд кладется исключительно из целого материала для строительства.
- Шестой ряд идентичен пятому, однако необходимо строго соблюдать перевязку швов. Если будет увеличиваться высота распушки, 5 и 6 ряды необходимо чередовать.
- Седьмой – начало укладки стояка трубы в 5 кирпичей. Доводится на 1-2 ряда выше уровня кровли.
Выдра кладется на стояке с тщательной перевязкой всех швов. Данный вариант состоит из 9 рядов. Каждый ряд будет выступать вперед на 1/4 стройматериала. Внутри выдры рядом с дымовым каналом вставляются пластины такой толщины, чтобы они не увеличивали и не уменьшали размеры канала.
Выполнение порядовки выдры
Порядовка выкладывания выдры.Каждый последующий ряд выступает по отношению к предыдущему на полкирпича. Размеры сечения дымового канала, проходящего внутри выдры, регулируются вставляемыми пластинами из кирпича таким образом, чтобы они оставались постоянными по всей длине.
Кладка выдры осуществляется следующим образом:
- Первый ряд кладется в 5 кирпичей. Он будет стояком.
- Второй увеличивает кладку по длине с выступом четверти строительного материала на стороны, для чего понадобится вставлять трехчетверку и половину, а внутри поставить пластину.
- Третий кладется так, чтобы его длина осталась без изменений, а ширина с нижней части увеличилась на половину данного строительного материала для того, чтобы образовать свес.
- Четвертый ряд кладется так, как показано на рисунке. Свес увеличивается с боковых сторон.
- Пятый кладется согласно порядовке.
- Шестой нужно выкладывать так, чтобы свес удлинялся с боковых сторон. Его длина и ширина будут равняться двум кирпичам.
- Седьмой завершает установку свеса по 3 сторонам.
- Восьмой кладется согласно порядовке. Свес выпускается с последней четвертой стороны.
- Девятый кладется как и восьмой, с тщательным соблюдением перевязки швов.
- Десятый выполняет монтаж шейки трубы в 5 кирпичей.
После того как будет полностью выложена шейка трубы, следует приступать к оголовку, кладка которого не составит труда, потому как выполняется с тем же порядком, что и распушка.
Распушка и выдра с дымовым каналом 270 х 270 мм
Для вывода наружу дымовых газов и образования хорошей тяги в русских печах используют надсадную трубу, которая опирается непосредственно на перетрубье.
В варианте кладки, который был рассмотрен, необходимо обратить внимание на то, что правая ее сторона, начиная со второго ряда, будет уширяться на четверть стройматериала в сравнении с кладкой стояка. Этого можно и не делать, а оставить такой же, как стояк. Именно об этом пойдет речь далее.
Для того чтобы обеспечить сток воды с оголовка трубы и выдры, предохранить их от возможного быстрого разрушения, на них нужно будет налить цементный раствор, после чего разровнять его так, чтобы он имел скос, и загладить.
Кладка распушки
Конструкции, не защищенные от возгорания слоем асбеста или пропитанного глиной войлока, должны находиться не ближе 380 мм от внутренних, поверхностей печи или дымохода.
Распушка с дымовым каналом 270 х 270 мм с толщиной стенок 380 мм практически не отличается от варианта, который был рассмотрен ранее. Понадобится выполнить такую же тщательную перевязку швов и выполнить укладку частей кирпичей разной толщины: трехчетверки, половинки, четверки.
- Первый ряд – шейка трубы, которая выполняется из 6 кирпичей с наружными размерами 510 х 510 мм, с размерами дымохода 270 х 270.
- Второй – начало распушки с наружным размером 640 х 640 мм. Кладка ведется исключительно из целых кирпичей, при этом для внутренней части материал понадобится расколоть на 2 части по длине.
- Третий, который имеет наружные размеры 770 х 770 мм, кладется полностью из целого кирпича.
- Четвертый, который имеет наружные размеры 910 х 910 мм, кладется с применением целых кирпичей и их частей.
- Пятый с наружными размерами 1030 х 1030 мм выкладывается из целого материала для строительства.
- Шестой идентичен пятому, однако имеет другую перевязку швов.
Если есть необходимость увеличить распушку по высоте, необходимо поочередно выкладывать 5 и 6 ряды.
- Седьмой ряд выполняется практически так же, как первый. Он является стояком трубы.
Укладка выдры
Основное требование пожарной профилактики сводится к соблюдению достаточных расстояний между печью или дымоходом и деревянными частями дома.
Кладка выдры происходит на стояке в 6 кирпичей. Состоять она будет из 7 рядов.
- Первый ряд – стояк трубы, который выполняется в 6 кирпичей.
- Второй – такой же, как и первый, но с уширением с одной стороны для того, чтобы можно было образовать свес.
- В третьем кирпичи для свеса укладываются с двух боковых сторон.
- В четвертом ряду на боковых сторонах свес удлиняется.
- Пятый схож с третьим, имеет длину свеса с каждой стороны до 2 кирпичей.
- Шестой заканчивает оформление свеса. Внутри укладывается по 1/4 кирпича для того, чтобы не уменьшались размеры дымохода.
- Седьмой похож на шестой, однако имеет разницу в перевязке швов.
Толщина свеса будет равна 2 рядам кладки. Если понадобится увеличить высоту, последние 2 ряда необходимо будет чередовать.
Выше данной конструкции кладется шейка печной трубы в 6 кирпичей, над которой выполняется оголовок. Стоит знать, что в процессе кладки некоторым кирпичам понадобится придать необходимую форму, местами выкалывая их. Кладка печной трубы из кирпича является очень непростой работой.
Намного проще создать данные изделия из железобетона. Для арматуры следует применять 5-7 мм стальную проволоку из расчета по 5 прутьев на каждую из сторон плиты. 2 прута обязательно должны лежать на кирпичной кладке.
Плита для конструкции может быть изготовлена на месте нахождения их либо отдельно с последующей укладкой. И в том, и другом случае обязательно понадобится сделать опалубку. Если изделие будет изготавливаться на месте, опалубка крепится максимально прочно. Ширина каждой из сторон опалубки должна быть минимум 250 мм, однако лучше оставить 380. Этот вариант является более надежным. По краям опалубки прибиваются бруски либо доски таким образом, чтобы они поднялись на необходимую толщину плиты.
Надеемся, что будущая печь станет качественным и приятным элементом вашего дома. Успеха в строительстве!
Правила изоляции кирпичного дымохода в потолочном перекрытии и крыше
Подскажите пожалуйста, как изолировать проход кирпичной трубы дымохода в потолочном перекрытии и крыше (деревянные лаги и балки) и какие изоляционные материалы лучше использовать. У меня кирпичная печь периодического использования, а толщина стенок трубы 1/2 кирпича. Спасибо.
Здравствуйте! Правильная изоляция дымохода не только обеспечивает пожарную безопасность, но и надежно защищает стены строения от усадки. Выполнять ее необходимо в соответствии со следующими нормами СНиП 2.04.05-91:
- Высота дымовой трубы от колосниковой решетки до устья должна быть не менее 5 м.
- Дымовая труба на кровле из горючих материалов должна иметь искроулавливатель из металлической сетки с размером ячеек не более 5х5 мм.
- Все зазоры между перекрытиями, стенами, разделками и перегородками обязательно должны быть заполнены негорючими материалами.
- Если верхнее перекрытие печи выполнено из 3-х рядов кирпича, а потолок из горючих либо трудно-горючих материалов защищен штукатуркой по металлической сетке либо листом стали по асбоцементному картону, то расстояние между ними принимается 250 мм для печи с периодической топкой и 700 мм для печи длительного использования.
- Если перекрытие печи выполнено из 3-х рядов кирпича, а потолок не защищен надлежащим образом расстояния между ними принимаются 350 и 1000 мм для печей периодического и длительного горения соответственно.
- Для печей с перекрытиями из 2-х рядов кирпича указанные расстояния увеличиваются еще на 50%.
- Очистку дымохода от продуктов горения и мусора необходимо выполнять перед началом и по окончанию отопительного сезона, но не реже 3-х раз в год.
На практике в местах прохода кирпичного дымохода через деревянные межэтажные и чердачные перекрытия при его кладке предусматривают специальное утолщение его наружных стенок – распушку.
Распушка – надежная изоляция кирпичного дымохода,которая выполняется при кладке
Толщину распушки принимают в один кирпич, если печь топится периодически, и в полтора кирпича для печи длительного горения.
По нормативам между дымоходом и краями проема в перекрытии необходимо предусмотреть зазор 250-350 мм. Торцы проема оббивают двумя-тремя слоями войлока либо листовым асбокартоном толщиной 10 мм и штукатурят.
Торцы проема в деревянном межэтажном оббивают войлоком или асбокартоном и штукатурят, а зазор между ними и трубой заполняют базальтовой ватой либо другим изоляционным негорючим материалом
Наиболее простой, но трудоемкий способ изоляции непосредственно кирпичной трубы – заштукатуривание цементно-известково-шлаковым раствором. Для этого на трубу необходимо установить арматуру или обтянуть ее металлической сеткой и приготовить смесь из цемента, извести и просеянной шлаковой крошки не крупнее 55 мм. Поверхность дымохода смачивают водой и выбрызгивают на нее тонкий слой жидкого раствора, а после высыхания последовательно наносят от 3 до 5 слоев тестообразной массы. Завершающий слой тщательно ровняют, затирают и окрашивают мелом либо известью. Этот способ снижает теплоотдачу на 25%.
Гораздо эффективнее, почти вдвое, можно снизить теплоотдачу, если выполнить изоляцию кирпичного дымохода асбоцементными плитами толщиной 40 мм. На армированную металлической сеткой или проволокой поверхность трубы плиты крепят на цементно-известковый раствор. Кроме существенного снижения теплоотдачи этот прием повышает плотность поверхности дымохода и надежно защищает его от разрушения.
В завершение несколько советов по эффективной эксплуатации дымохода:
- ежемесячно проверяйте состояние дымохода и его изоляции;
- не пытайтесь использовать тепло дымовых газов в качестве дополнительного теплоносителя;
- для снижения концентрации вредных кислот и газов в дымоходе следите за температурой на выходе и поддерживайте ее на уровне 60-70 °С;
- не сжигайте в топке печи клееную древесину, пластмассу и т. д., продукты горения которых повышают температуру на выходе и разрушают внутреннюю поверхность дымохода.
Кладка выдры и распушки
Порядовка кладки выдры приведена ниже. Разберём кладку 10-ти рядов. Причём каждый последующий будет выступать за габариты предыдущего на ½ кирпича. Размеры дымового канала, проходящего внутри выдры, так же регулируются вставляемыми пластинками из кирпича с целью сохранения его заданного размера без изменений по всей высоте трубы.
- ряд – стояк. Выполняется в 5-ть кирпичей;
- ряд – кладка по длине с обеих сторон увеличивается на ¼ кирпича. Для этих целей при кладке используется трёхчетвертной и половинчатый кирпич. Внутрь канала вставляется пластина требуемой толщины;
- ряд – в ходе кладки оставляем длину неизменной по отношению ко второму ряду, а ширину (в нижней части выдры) увеличиваем с одной стороны на ½ кирпича. Тем самым начинаем формировать свес;
- ряд – кладётся в строгом соответствии с порядовкой. Основное отличие от предыдущего ряда – увеличение боковых свесов;
- ряд – работаем согласно порядовке;
- ряд – следующее удлинение боковых свесов.
Длина и ширина свеса в этом ряду достигают уже двух кирпичей;
- ряд – в нём завершается формирование свеса по трём сторонам;
- ряд – кладём по порядовке. Особое внимание обратить на выпуск свеса с четвёртой стороны;
- ряд – полностью аналогичен предыдущему. Основное внимание – качеству перевязки швов;
- ряд – кладётся в пять кирпичей шейка трубы.
После завершения кладки десятого ряда следует перейти к кладке оголовка трубы. Он выкладывается аналогично распушке. Обратите внимание на то, что в рассматриваемом нами варианте кладки выдры (по сравнению с тем, как кладётся стояк) её правая сторона уширяется на половину кирпича, начиная с ряда второго. На выдру и выложенный оголовок наливается раствор, чаще всего, цементный. Затем он заглаживается и разравнивается таким образом, чтобы обеспечить наилучший сток воды (то есть со скосом).
Выполнить так необходимый скос гораздо проще, чем используя кирпич. И выдру, и плиту для распушки по указанной технологии можно изготовить либо отдельно (и затем уложить), либо сразу по месту. Важно не забывать, что в этом случае мы пользуемся арматурой, в качестве которой применяется проволока стальная, имеющая диаметр 5 – 7 миллиметров. Примерный подсчёт требуемого количества проволоки: на каждую сторону плиты требуется 4 – 5 прутков. Плюс пара дополнительных, которые укладываются на кирпичной кладке.
Как в первом случае, так и во втором, потребуется предварительное изготовление опалубки. Ширина каждой из её сторон (рекомендуемая) 250 миллиметров и более, считая от дыма. Оптимальный размер – 380 миллиметров. По краям изготовленной опалубки прибиваются бруски или доски, поднимающиеся над ней на высоту, соответствующую толщине плиты (для распушки – 50 миллиметров и более). для того, чтобы в процессе заливки бетон не попадал в канал трубы, туда заблаговременно вставляется кусок фанеры, либо доски.
Работаем по такому алгоритму. Начинаем с изготовления и установки опалубки. Затем готовим необходимое количество арматуры. После этого затворяем цементный раствор. Чтобы он к опалубке не прилипал, стенки последней рекомендуется предварительно покрыть глиняным раствором. Затем опалубка заливается на высоту, равную ½ толщины будущего изделия. после этого указанная смесь трамбуется и уплотняется. Далее закладывается арматура так, чтобы концы прутков на 20 миллиметров не доходили до краёв изготавливаемой плиты. После этого заливка завершается. И производится повторная трамбовка и уплотнение цементного раствора.
На выполненной плите стояк трубы выкладывается, как обычно. Чтобы кирпич не схватывался с бетоном слишком плотно, последний (по месту укладки кирпича) покрывается тонким слоем глиняного раствора. Можно вообще выполнить всю кирпичную кладку на глиняный раствор. Разбирается опалубка через 3 недели, не ранее. Плита, подобным образом изготовленная, будет являться опорой для распушки, которая выкладывается из кирпича и с кладкой трубы не связана. Можно выбрать вариант, при котором требуемых размеров плита изготавливается предварительно, а потом ставится по месту. Но тут следует учесть, что квадратный метр такой плиты при толщине в 10 миллиметров будет весить порядка 25 килограммов. С целью облегчения распушки поступают следующим образом.
Выполняют заблаговременно четыре плиты, размеры которых дают возможность облицевать трубу (для чего они просто закрепляются на глиняном растворе) и в комплекте с ними – четыре бортовых плиты, которые ставятся по краям плиты поддерживающей. Здесь необходимо будет должное внимание уделить вопросам прочности скрепления конструкции и тщательно промазать раствором все щели. Высота плит (рекомендуемая) – 250 – 300 миллиметров. Ящик, собранный таким образом, заполняется (варианты):
- топливными остатками,
- шлаком, перемешанным с песком, известью или глиной,
- кирпичной кладкой.
Более приемлемым с технологической точки зрения является выполнение бортового ограждения из двух частей (половинок). Но можно и сразу выполнить плиту с бортами.
Выдра, чаще всего, изготавливается или как плита с откосами, или как ровная плита, имеющая толщину 20-30 миллиметров. Для того, чтобы она обрела требуемую прочность, плита, при изготовлении, армируется. Края выдры должны нависать над трубой с каждой из четырёх сторон не менее, чем на 100 миллиметров.
В нижней части выдры в обязательном порядке выполняются «слезники», представляющие собой желобки с глубиной 5 и больше миллиметров. Располагаться они должны на расстоянии 10-15 миллиметров от краёв. Слезники предназначены для защиты глиняного раствора от размывания, а чердачного перекрытия – от повышенного увлажнения. В той части, которая располагается выше кровли, кирпичные трубы штукатурят, используя для указанной цели цементно-известковый, либо чисто цементный раствор. Такую же обработку проводят на участке трубы от кровли на 50 – 100 миллиметров вниз (в сторону чердачного помещения).
Существует ещё один вариант изготовления указанных изделий. Выдра, оголовок и шейка могут собираться из монолитного (вариант – сборного) железобетона. Их рекомендуемая толщина в указанном случае – 30 – 50 миллиметров. Трубы. Выполненные из любых материалов. в процессе их эксплуатации должны осматриваться не реже двух раз в год. В случае обнаружения дефектов последние подлежат устранению в день обнаружения.
Противопожарная разделка отступка дымохода и печи: Нормы
На момент написания статьи еще много жилых домов отапливается печами и котлами разных видов. Соответственно велико и количество пожаров, причиной которых стало нарушение правил ПБ при их эксплуатации.
Что это такое
При топке происходит сильный нагрев внешних поверхностей не только стенок корпуса печи, котла, но и конструкций газохода отводящего в атмосферу раскаленные дымовые газы.
Противопожарная разделка – это увеличение ширины стенок корпусов отопительных агрегатов – печей, каминов, котлов или дымовых труб, каналов в местах/зонах непосредственного контакта со строительными конструкциями объектов, выполненными из горючих, трудногорючих материалов.
Противопожарная отступка – это пространство, расстояние между наружными поверхностями стенок корпусов печных агрегатов, отопительного оборудования или дымовых каналов и незащищенными или защищенными от постоянного нагрева, воспламенения стенами, перегородками из сгораемых, трудногорючих строительных материалов.
Назначение
Основное предназначение противопожарных разделок, отступок – это профилактика возникновения очагов возгораний в местах непосредственного воздушного контакта раскаленных поверхностей отопительного оборудования со сгораемыми, трудно горючими строительными конструкциями.
Виды
Для понимания материала стоит уточнить некоторые определения:
- Печи – это устройства, предназначенные для полного сгорания разных видов твердых материалов, для отопления помещений объектов, как собранные на местах установки из огнестойких материалов – кирпича, огнеупорного бетона, огнезащитных паст, негорючих мастик; или в заводских условиях из металлических сплавов.
- Камины – это разновидности печей, отличающиеся большей площадью открытых топочных проемов, отсутствием дымооборотов.
- Дымовая труба, дымоход – это шахта прямоугольного, круглого сечения, необходимая для создания восходящей тяги разогретых дымовых продуктов процесса горения, их отвода в атмосферу.
Дымовой канал, труба может быть нескольких видов исполнения:
- насадным, опирающимся на потолочные перекрытия строительных объектов;
- стенным, проходящим внутри капитальных стен;
- коренным, опирающимся на фундамент зданий, полы, рядом с отопительным агрегатом.
Отступок
- открытая;
- закрытая.
Противопожарная отступка
Разделок
- до горючих конструкций строительного объекта;
- до конструкций, защищенных мокрой штукатуркой по металлической сетке, другими огнестойкими материалами.
Сгораемые материалы в составе перекрытия также могут быть защищены огнезащитными штукатурками, огнестойким (пожаробезопасным) гипсокартоном.
Противопожарная разделка
Нормы
Необходимость наличия, конструктивно-техническое устройство противопожарных разделок, отступок нашли отражение во многих нормативных документах – СНиП, СП, правилах ПБ, связанных с организацией печного отопления строительных объектов, среди которых:
- Свод правил 7.
13130.2013, устанавливающий требования ПБ к системам отопления, в том числе к печам, использующим твердое топливо;
- НПБ 252-98 – о требованиях ПБ, методиках сертификационных испытаний к теплогенерирующим агрегатам, работающим на различных видах топлива;
- ГОСТ 9817-95 – об общих технических условиях к бытовым аппаратам на твердом топливе;
- ГОСТ Р 53299-2013 – о методах испытаний на стойкость к огню воздуховодов, в том числе систем противодымной защиты, дымоходов различного назначения;
- Рекомендации ВНИИПО, по профилактике пожаров на объектах с печным отоплением, утвержденные МЧС РФ в 2007 году.
А также в «Правилах противопожарного режима в РФ», сокращенно называемых ППР, в частности указано следующее:
- До начала эксплуатации печей, отопительного периода руководители объектов, собственники жилых домов должны провести проверки, при необходимости ремонтные работы по приведению печей, котельного оборудования, других теплогенерирующих агрегатов в исправное техническое состояние.
- Запрещено эксплуатировать печи, отопительное оборудование как без листов из огнестойких материалов, уложенных на сгораемом полу перед топками, так и при обнаружении механических, тепловых разрывов, повреждений в противопожарных разделках, отступках; а также перекаливать печи.
- Торговое оборудование, товароматериальные ценности должны размещаться на расстоянии – не ближе 0,7 м от печей, от их топок – не меньше 1,25 м; а при эксплуатации металлических печей заводского изготовления – согласно требованиям прилагаемых технических паспортов, инструкций, но не ближе 2 м.
- Руководители предприятий организаций должны организовать побелку дымовых труб и/или наружных поверхностей стеновых конструкций, через которые проходят дымовые каналы, шахты.
Требования ПБ к устройству печей
Основные требования свода правил 7.13130 к конструкциям, устройству противопожарных разделок, отступок:
- Габариты разделок, дымоходов, учитывая толщину стенок печного оборудования, необходимо принимать согласно приложению Б: 500 мм до сгораемых строительных конструкций объектов; 380 мм – до конструктива, защищенного 25 мм слоем штукатурки, другими огнестойкими материалами.
- Размеры противопожарной разделки должны на 7 см превышать толщину перекрытия.
- Разделка не может опираться на конструкции строительного объекта или жестко скрепляться с ними.
- Разделки печей, дымоходов, возведенных в проемах сгораемых стен, необходимо выполнять на всю высоту отопительного оборудования в помещении, где оно установлено, при этом толщина противопожарной разделки не может быть меньше толщины этой стены.
- Все неплотности между разделками и строительными конструкциями объекта следует заполнять несгораемыми материалами.
- Требования к противопожарным отступкам, возводимых на месте печей, принимают по таблице Б.1. приложения Б к данному своду правил; а для отопительных агрегатов заводского изготовления – согласно указаниям техпаспортов компаний производителей.
При этом:
- Зазоры между стенами и корпусами печей, стенками дымоходов не нормируются, если стена имеет предел стойкости к огню REI 60 и выше, с нулевым пределом распространения пламени по ней.
- Пределы стойкости к огню противопожарных стен, перегородок в пределах отступок в зданиях гостиниц, предприятий общепита, детских заведений должны быть не меньше REI
- Стена, пол, потолок в пределах печи должны защищаться огнестойкими материалами на расстояниях, превышающим на 150 мм ее размеры.
Кроме того, следует учитывать следующие требования:
- Расстояния между верхом перекрытий печей, выполненных кладкой из кирпича в три ряда, и защищенным сгораемым потолком выполняют не меньше 250 мм для периодически топящихся печей, 700 мм – для отопительных агрегатов длительного горения.
- В случаях, когда сгораемый потолок здания не защищен огнестойкими материалами, то расстояния увеличиваются до 0,35 и 1 м соответственно. Если кладка выполнена в два кирпича, то соответствующие этим ситуациям расстояния увеличивают в 1,5 раза.
- Минимальные воздушные зазоры между не теплоизолированным верхом металлических печей и сгораемым потолком помещения, в котором она устанавливается, 1200 мм; а между защищенным огнестойкими материалами потолком и верхом печи с теплоизолирующим перекрытием – 800 мм.
- Сгораемая кровля должна иметь минимальное расстояние 130 мм от дымовых труб из кирпича, огнеупорного бетона, а от не теплоизолированных труб из керамики – 250 мм.
- Печные противопожарные отступки в детских дошкольных учреждениях, амбулаториях, поликлиниках необходимо выполнять закрытыми – со стенами, покрытием из негорючего материала. При этом в стене, закрывающей отступку, необходимы вентиляционные отверстия вверху и над полом площадью не меньше 150 см2.
- Максимальная температура печных поверхностей, за исключением металлических элементов, не должна быть выше: 90℃ – в детских, медицинских учреждениях; 110℃ – в зданиях другого назначения при площади таких поверхностей не больше 15%; 120℃ – то же, при площади до 5%.
Расстояние между дверкой топки печи и противоположной стеной необходимо принимать не меньше 1,25 м.
Кладка разделок и устройство отступок
Важным фактом, к сведению собственников имеющих на балансе здания с печным отоплением, теплогенерирующими агрегатами на различных видах топлива, является то, что с 2017 года вести такие работы могут все желающие; так как лицензионные разрешения МЧС на эти виды услуг, связанных с пожароопасным оборудованием, отменены.
Но, было бы наивно поручать такое важное дело не предприятиям, специализирующимся на печных работах, а доморощенным «мастерам», щеголяющим старинными профессиональными терминами вроде распушки, означающей противопожарную разделку, которые о требованиях противопожарных норм обычно имеют весьма смутные представления, что нередко приводит к печальным последствиям как для слишком экономных, так и недопустимо доверчивых заказчиков.
Дополнительные материалы
Проход через деревянную крышу кирпичной трубы
Кладка противопожарной отступки
Литература
Рекомендации по предупреждению пожаров в домах с печным отоплением. ФГУ ВНИИПО МЧС России, 2007
Дымоход для банной печи своими руками.
Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.
Дымоход в бане своими руками
Рассмотрим главные проблемы дымоходов.
- Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
- Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».
Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем
Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.
Нормативные документы для бесплатного скачивания
СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)
ДБН В.2.5-20-2001
Проверка тяги в дымоходе
Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе
Содержание материала
- 1 Как рассчитать диаметр дымохода
- 2Кладка кирпичных дымоходов
- 2.1 Как ставить дымоход?
- 3Как установить сэндвич-дымоход
- 3.1 Видео – Дымоход из сэндвич-трубы
- 3.2 Видео — Монтаж дымохода
- 4Керамические дымоходы
- 4.1 Видео — Монтаж керамического дымохода
- 4.
2 Видео — Как установить керамический дымоход
- 5 Несколько общих советов
Как рассчитать диаметр дымохода
Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива в банной печи.
Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.
Оптимальные характеристики дымоходов
Параметр | Значение |
---|---|
Температура газов на выходе дымохода | +120°С |
Минимальная скорость движения газов | Не менее 2 м/с |
Рекомендуемая высота дымохода | 5 метров |
Количество сгораемого топлива в одной закладке топки | 10 кг/час |
Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле
Диаметр дымохода
- D – диаметр дымохода;
- Vr – объем воздуха.
Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.
График зависимости
Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.
Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.
Еще несколько практических советов по дымоходам
Совет | Иллюстрация |
---|---|
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. | Как проверить тягу |
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. | Ершик для чистки дымохода бани |
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.![]() |
Сухие березовые дрова |
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. | Колено сэндвич дымохода |
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. | Вывод дымохода через стену |
Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.
Кладка кирпичных дымоходов
Кирпичный дымоход
Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.
- Схема кирпичного дымохода
- Устройство кирпичного дымохода
Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаны
Как ставить дымоход?
Инструменты для кладки кирпича
Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.
Заготовленное отверстие
Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.
Дымоход
Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу.
Даже при нормальных показателях условного прохода тяга будет недостаточной.
Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.
Печная труба — порядовка
Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.
- Распушка трубы
- Размеры распушки
- Распушка
Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.
Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.
Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.
Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.
- Как сделать дымоход
- Выдра
Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.
Выбор высоты дымохода в зависимости от расстояния до конька
Дымовая труба из кирпича
Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.
Печная труба на крыше
Схема гидроизоляции печной трубы
Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.
Как установить сэндвич-дымоход
Утепленные дымоходы (сэндвич)
Схема для монтажа сэндвич дымохода
Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.
Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проход
Как сделать правильный дымоход
Правильная стыковка сэндвич-трубы
Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.
Алгоритм установки сэндвич-дымохода
Шаг, №№ | Иллюстрация | Описание |
---|---|---|
Шаг 1 | Изолированное отверстие для прохода дымовой трубы |
При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия.![]() |
Шаг 2 | Разгрузочный узел на чердаке |
Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям. Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным. ![]() |
Шаг 3 | Дымоходная труба стартовая |
Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи. |
Шаг 4 | Хомут для сэндвич труб Крепеж трубы |
Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами. |
Шаг 5 | Разделка потолка бани Подготовка и установка потолочной проходки |
В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок.![]() |
Шаг 6 | Проход дымохода через кровлю Схема вывода трубы дымохода через крышу бани |
Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши. |
Шаг 7 | Грибок для трубы с термоизоляцией (Термогриб) |
На верху дымохода установите грибок.![]() |
Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.
Видео – Дымоход из сэндвич-трубы
Видео — Монтаж дымохода
Керамические дымоходы
- Керамические дымоходы
- Способ установки керамического дымохода
Новые системы, характеризуются высокими эксплуатационным Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходо
Керамический дымоход
Керамические дымоходы
Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.
Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.
Клей для труб идет в комплекте с дымоходом
Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.
- Установка первого блока на гидроизолированное основание
- Заполнение первого блока клеем
- Установка первой части дымохода
Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.
Второй элемент
Установка второй внутренней детали
Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.
Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.
Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.
Третья деталь
Теплоизоляция
Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.
Выравнивание блоков
Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.
Нанесение клея
Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.
Проходной узел
Керамический дымоход
Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментирова
Прочистная дверца дымохода
