Строение печи: Строение печей – КЛАДКА ПЕЧЕЙ – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

конструкция. Разбираем устройство печей, изз каких основных элементов делают печи в общем смысле этого понятия.

Печь — довольно емкое определение: в него входят печь- каменка, голландка, буржуйка, шведка, русская печь… Что объединяет разные типы конструкции? Из каких основных элементов складывается устройство печи в общем смысле этого понятия.

На фото:

Печь-буржуйка довольно часто используется как альтернатива камину в лофт интерьерах.

Конструкция печи довольно проста: любая печь состоит их двух важнейших элементов топки (очага), где происходит горение, и дымохода.

Фальш-печь. Дизайнеры интерьеров умеют создавать не только фальш камины, но и печи-обманки. Пример на фото — кухонный гарнитур, стилизованный под кирпичную кладочную печь. Эффект достигается за счет вытяжки-колпака и декоративной облицовки «кирпичом».

На фото: интерьер кухни, фотограф Михаил Степанов.

Топка (топливник, топочная камера, камера горения)

Служит не только для сжигания топлива, но и участвует в процессе теплоотдачи. Размер топки часто напрямую связывают с габаритами печи: якобы чем больше печь, тем объемнее топка. Но это неверно. Обычно ширина топки соответствует размеру дверцы или делается немного больше — так удобнее укладывать дрова, чтобы они не раскатились к краям. Поправлять их руками или кочергой возможности нет, ведь температура в топке достигает 540°С. Поэтому специалисты рекомендуют делать топку шириной не более 510 мм, а глубиной не больше 450 мм (оптимальная 380 мм). Если камера слишком глубокая, к ее дальней части не поступает достаточно воздуха и процесс горения идет неравномерно. Это ведет к падению температуры, а следовательно, к ухудшению теплоотдачи. Важно: в расчет идет только внутреннее пространство самой топки, а не длина от устья печи.

На фото:

Примеры готовых топок для печей.

Топку печи выкладывают под определенный тип топлива. Именно он определяет высоту свода (хайла), конфигурацию основания (пода). Топить дровяную печь углем или торфом нельзя!

Дымоход печи

Он выполняет сразу несколько функций: вывод дыма на улицу, обеспечение тяги и организация теплообмена между дымовыми газами и «телом» печи. Он имеет теплообменную и выходную части.

Обычно дымоходом обыватели называют трубу на крыше дома. Однако на языке производителей печей, понятие дымоход включает в себя и ту трубу, которая выходит непосредственно из устройства.

На фото: модель BREVIERE от фабрики Cheminees Philippe.

Задача теплообменной части дымохода — сделать так, чтобы разогретые дымовые газы по пути к трубе контактировали с максимальной площадью кладки внутри печи. Это позволит стенкам «впитать» наибольшее количество тепла. Существует несколько способов увеличить тепловоспринимающую площадь. Один из них — устройство кирпичного мешка (колпака). Газы попадают в него через отверстие в своде топливника, задерживаются там, а затем выходят в дымовую трубу. Другой способ — создание системы газоходов. В «теле» печи организуется сложная система взаимосвязанных дымовых каналов. По ним проходят газы, прежде чем попасть в выходную часть дымохода или трубу. Такие каналы существуют и в кирпичных, и в готовых печах, выполненных на производстве (буржуйки, каменки).

Вторая часть — труба — не только выводит дым на улицу, но и служит для организации тяги. Каналы или колпаки в теплообменной части существенно замедляют прохождение воздушных потоков, поэтому к дымовой трубе предъявляются очень высокие требования. Ее правильный расчет требует инженерных знаний и опыта. Зато при грамотном устройстве дымохода КПД печи составит минимум 60%.

Связующие элементы

Они позволяют организовать поступление воздуха, необходимого для горения, и контролировать тягу.

Облицовка Внешнее оформление печи неотделимо от ее конструкции. Часто кирпич или чугун, из которого выполнена печь, является и ее облицовкой. Кирпичную печь можно оштукатурить или облицевать изразцами. Сейчас изразцовые печи переживают возрождение, так как предоставляют возможность использовать, помимо самих плиток, множество декоративных элементов: колонки, кокошники, рельефные вставки.

На фото: модель 10 от фабрики Gutbrod Keramik.

Колосник — решетка,на которую укладывают топливо. Она вставляется в основание топки. Сквозь колосник в топку поступает воздух, необходимый для равномерного горения.
Поддувало — воздухозаборный канал, отвечающий затягу. Находится в нижней части печи подводит воздух к колосниковой решетке.
Зольник — камера или ящик под колосником, куда просыпается зола. Часто выполняет и функцию поддувала.
Заслонка (задвижка, шибер) устанавливается на месте перехода от теплообменной части дымохода к трубе. Выдвигая или задвигая ее, можно контролировать интенсивность тяги. По завершении горения заслонку нужно задвинуть, чтобы перекрыть дымоход и воспрепятствовать сквозняку и быстрому остыванию печи.

В статье использованы изображения с сайта 360.ru

Конструкции кирпичных отопительных печей

Отопительные печи можно разбить на две группы: печи устаревших конструкций и современные печи. Взамен устаревших, несовершенных конструкций, внедряются в жизнь новые, более совершенные образцы отопительных печей. Эта замена, однако, происходит не сразу, а в течение довольно продолжительного времени. Грамотный мастер-печник, внедряющий в жизнь новые типы печей, должен отчетливо представлять себе недостатки еще сохранившихся старых образцов, уметь их ремонтировать и переделывать; для этого он должен быть знаком с основными образцами не только новых, но также и устаревших конструкций. Голландская печь (голландка) (рис. 67).

Рис. 67. Голландская печь. Разрезы и планы: 1, 3, 5 — подъемные дымовые каналы; 2, 4, 6 — опускные каналы.

Большой топливник с глухим подом без поддувала занимает весь низ этой печи. Через хайло в своде топливника, газы поступают в вертикальные дымообороты печи, расположенные в последовательном порядке, т. е. один за другим по ходу дыма. Из топливника газы поднимаются по каналу (обороту) 1, переваливают под перекрышей печи в оборот 2 и, опустившись по нему, попадают в оборот 3; под перекрышей печи они попадают в оборот 4, опускаются по нему к обороту 5, снова поднимаются под перекрышу, где переваливают в оборот 6; опустившись, газы через соединительный патрубок уходят в дымовой стенной канал. Таким образом, газы, последовательно поднимаясь и опускаясь, проходят все шесть оборотов печи.

Горизонтальные разрезы сделаны: по верхним перевалам дымооборотов (Г—Г), по стоякам (В—В) и по нижним подверткам (Б—Б). Стрелкой на этих разрезах показано последовательное движение из стояка в стояк.

Рис. 68. Схема последовательных дымооборотов голландской печи: 1, 3, 5 подъемные дымовые каналы; 2—4—6 — опускные дымовые каналы.

Для уяснения хода дыма по оборотам внутри печи на рис. Эти дымообороты представлены отдельно от кладки печи. Порядковые номера дымооборотов те же, что на разрезах и по ним легко проследить ход дыма. Большой топливник голландской печи может вместить много топлива, однако горение происходит в плохих условиях, так как из-за отсутствия .колосниковой решетки и поддувала воздух попадает в топливник только через топочную дверцу. В первый дымоход газы входят с высокой температурой, двигаясь далее по оборотам, они постепенно остывают и к последнему обороту (иногда число оборотов доходит до 10) подходят заметно охлажденными.

А отсюда следует, что и прогрев массива печи также неравномерен.

Неравномерный нагрев массива ведет к неравномерной теплоотдаче печи и к появлению трещин в кладке. Через трещины в помещение попадают дым и угар. Путь газов по дымооборотам удлинен, поэтому необходима сильная тяга. Если высота трубы невелика и атмосферные условия неблагоприятны, то печь начинает дымить и дрова медленно, с потерями тепла от химического недожога, сгорают. На кладку голландской печи нужно много материала; печь занимает большую площадь в помещении и не отвечает своему назначению.

Печь системы Утермарка. Это — печь старого типа, напоминающая голландскую, заключена в железный футляр круглой формы (рис. 69).

Рис. 69. Печь Утермарка: 1, 3. 5 — подъемные ды мовые каналы; 2, 4, 6 — опускные дымовые каналы.

Система дымооборотов последовательная, многооборотная; топливник не имеет колосниковой решетки и поддувала. Дым из топливника поднимается в дымооборот 1, переваливает под перекрышей в дымооборот 2, опускается и подвертывается в дымооборот 3; из него переваливает в дымооборот 4; опускается и подвертывается в дымооборот 5; поднявшись по нему и перевалив в дымооборот 6, дым опускается по нему вниз и уходит в стенной дымоход.

По своим качествам эта печь почти ничем не отличается от голландки, но применение железного футляра позволяет делать стенки печи более тонкими (до 1/4 кирпича), что улучшает теплоотдачу печи.

Именно поэтому печи Утермарка получили в свое время большое распространение и, несмотря на то, что в дальнейшем усовершенствовались, продолжали называться утермарко-вс ким и. Позднее эти печи стали оборудовать колосниковой решеткой и поддувалом; длину дымооборотов значительно сократили, выполняя их не последовательными, а параллельными. 90 Борьба за экономию топлива привела к тому, что стали появляться все новые и новые конструкции печей.

В настоящее время их насчитывается значительное количество. Каждый начинающий печник при обучении должен не только понять, но и освоить устройство печей новых типов.

Современные конструкции теплоемких печей. Печи новых типов весьма разнообразны по форме и системе дымооборотов, но все они имеют общие свойства.

К числу этих свойств относятся:
а) малооборотная система дымооборотов;
б) устройство топливника с поддувалом и колосниковой решеткой;
в) небольшое газовое сопротивление печи;
г) меньшая массивность кладки по сравнению с печами старых типов;
д) высокий коэффициент полезного действия, достигающий 70—85%;
е) простота кладки печи и ее внешней отделки.

Печь теплотехнического института. Конструкция ее проста (рис. 70).

Рис. 70. Печь теплотехнического института конструкции инж. Ковалевского: 1 — жаровой подъемный канал; 2 — опускные каналы; 3 — последний подъемный канал, переходящий в дымовую трубу; 4— дымовая задвижка; 5 — окно в боковых стенках жарового канала; 6 — чистка.

Размеры печи 100 x 85 x 217 см. Топливник — шахтного типа, предназначен для сжигания каменного угля. Дымовые газы по каналу 1 поднимаются под перекрышу печи и попадают в два боковых канала 2. По ним они опускаются до самого низа печи, где по сборному каналу подводятся к дымовому стояку 3 и при открытой домовой задвижке 4 уходят в атмосферу. Толщина стенок дымооборотов неодинакова. Первый из них. идущий от топливника, так называемый жаровой канал, имеет толщину наружной стенки в три четверти кирпича. Толщина стенок остальных каналов .полкирпича. Печь не имеет железного кожуха и очень проста в кладке. Коэффициент полезного действия достигает 75—80%.

Недостатком печи является перегрев верхней части, куда направляются самые горячие газы; они достигают низа печи уже остывшими, поэтому прогрев нижней части отстает. Часть горячих газов из топливника через шурупы 5 попадает в баковые каналы и до некоторой степени усиливает прогрев наружных стенок нижней части печи. Для очистки дымооборотов от сажи имеются чистки 6. Колосниковая решетка может выдвигаться, чем облегчается уход за топкой и спуск шлака в зольник печи, или в стальную коробку, располагаемую под колосниковой решеткой. Дым отводится в насадную трубу.

Рис. 71. Печь конструкции В. Е. Грум-Гржимайло.

Печь проф. В. Е. Грум-Гржимайло (рис. 71) бесканальной системы совершенно не имеет дымооборотов. Печь круглой формы заключена в футляр из листовой стали. Газы движутся в печи не столько под влиянием тяги дымовой трубы, сколько под действием силы тяжести, вследствие чего остывшие более тяжелые газы опускаются вниз, а более горячие, и следовательно, более легкие, поднимаются наверх.

Печь состоит из двух частей. Нижнюю часть занимает топливник. В перекрыше топливника — небольшое хайло для прохода дымовых газов в верхнюю часть, которая представляет собой камеру без дымооборотов и похожа на опрокинутый колпак (вроде стакана). Поэтому печи такого типа называют бе с канальными или колпаковыми.

Нагретые дымовые газы не уходят из хайла а в дымоходы б; они поднимаются сначала под перекрышу печи и, остывая, опускаются по стенкам до самого основания печи. Здесь они попадают в дымовую трубу и уже под влиянием тяги уносятся в атмосферу. Вертикальный разрез А—А дан поперек топливника, а разрез Б—Б вдоль него. Горизонтальные разрезы даны по рядам кладки с 1-го ряда по 9-й. На разрезе 9—9 видны так называемые контрфорсы. Это — вертикальные ребра (в четверть кирпича), идущие вдоль стенок печи от перекрытия свода до перекрыши печи. Они образуют насадку печи и устраиваются для увеличения внутренней поверхности теплопоглощения с целью большего восприятия печным массивом тепла от отходящих газов. Нагретые газами ребра позволяют печи дольше сохранять тепло.

Печь конструкции Грум-Гржимайло использует около 80% тепла сжигаемого топлива. Железный футляр дает возможность делать стенки печи толщиной в четверть кирпича, благодаря чему печь быстро нагревается. Кладка печи несложна. Достоинством печи является еще то, что в случае неплотно закрытой дымовой задвижки на трубе печь в верхней своей половине не охлаждается от проникающего в топливник холодного воздуха. Этот воздух, попадая через щели в топливной и зольниковой дверцах в топливник, поднимается через хайло, но будучи более тяжелым, чем горячие газы колпака, переливается сразу в боковые каналы б и уходит в дымовую трубу. Таким образом вся часть печи под хайлом (весь колпак) не подвергается охлаждению. Такая особенность колпаковых печей — не пропускать внутрь колпака холодный воздух — называется в печном деле «газовой вьюшкой».

Недостатком печи является преимущественный прогрев верхней части печи. Для уменьшения его, в пятом ряду кладки, в стенах топливника, устраивают шпуры. Печь хорошо работает на тощих каменных углях и антраците. Если печь топится дровами (особенно сырыми), щели между контрфорсами зарастают сажей. Очистка сажи затруднена, так как прочистные дверцы расположены в 8-м ряду и не дают возможности попасть во все промежутки контрфорсов. Дым отводится в коренную трубу.

Бесканальные печи по принципу свободного движения газов могут быть квадратными или прямоугольными и выполняться как в металлическом футляре так и без него; в последнем случае стенки колпака утолщаются до 1/2 кирпича. Малооборотная печь (0—2 Гипроавиапрома) (рис. 72).

Рис. 72. Малооборотная печь 0-2 Гипроавиапрома.

Форма печи прямоугольная, с двухоборотной системой внутренних дымоходов. Труба насадная. Дымовые газы последовательно проходят каналы 1, 2 и уходят в атмосферу через трубу 3. Печь проста в кладке и имеет хороший нижний прогрев. Верхняя часть печи прогревается несколько больше со стороны наиболее горячего канала 1. Для уборки сажи из подвертки устанавливается прочистная дверца 4. Чтобы достичь большей герметичности отключения печи от дымового стояка после протопки, печь снабжена двумя дымовыми задвижками 5. Печь хорошо работает на любом виде твердого топлива. Печь с преимущественным нижним прогревом (рис. 73).

Рис. 73. Печь с преимущественным нижним прогревом: 1 и 3 — опускные стояки; 2 — подъемный стояк; 4 — дымовая труба; 5 — чистка; 6 — дымовые задвижки.

Размеры ее 115 x 56 X 231 см; теплоотдача — 2640 ккал/час. По системе дымооборотов печь может быть отнесена к комбинированным канальным печам с нижним прогревом. Дымовые газы опускаются из топливника печи, затем стояком поднимаются к перекрыше, откуда двумя параллельными ходами опускаются до уровня 16 – го ряда кладки. Отсюда они уходят в последний подъемный стояк, переходящий в дымовую трубу. Конструкция печи проста и весьма рациональна. Она обеспечивает хороший прогрев нижней части и обладает саморегулируемостью движения газов в двух опускных каналах верхней части, которая может рассматриваться как колпак с насадкой.

Принцип «газовой вьюшки» позволяет воздуху проходить по низу колпака (показано пунктиром), не остужая его.Печь отличается простотой кладки и может быть расположена в перегородке; передняя стенка и топливная дверца выходят s коридор. Печь имеет насадную трубу; может эксплуатироваться и на дровах и на каменном угле.

Рис. 74. Квадратная печь с нижним прогревом.

Квадратная печь с нижним прогревом (рис. 74) имеет комбинированную (смешанную) систему дымооборотов. Размеры печи 102x102x238 см; теплоотдача ее 4200 ккал/час. Топливник печи сравнительно большой высоты, боковые симметрично расположенные отверстия а (по два с каждой стороны) служат для выхода газов в боковые камеры б у наружных боковых стен печи (разрезы А—А и Г—Г). Затем газы опускаются по камерам, соединенным каналом под топливником, сзади зольниковой камеры. Из каждой боковой камеры газы через нижние подвертки попадают в стояки в (разрез Б—Б), через которые поднимаются в боковые верхние камеры г, совместно образующие верхний колпак, состоящий из трех полостей П-образной формы.

Полости расположены параллельно. Горячие газы задерживаются вверху задней и средней полостей колпака, а охлажденные — переходят по нижней части через отверстия в переднюю полость, соединенную вверху с насадной дымовой трубой, и уходят в атмосферу. Таким образом печь как бы составлена из трех колпаков: две большие камеры и верхний колпак. В печи можно сжигать любой вид твердого топлива. Если печь будет работать на каменном угле или антраците, то стенки топливника надо выкладывать из огнеупорного кирпича.

Рис. 75. Угловая печь.

Угловая печь (рис. 75) применяется сравнительно редко. Установленная в углу, она занимает немного места. В этом ее преимущество, но теплоотдача печи ухудшается, так как две стенки, обращенные к стенам помещения, используются только для нагрева воздушных прослоек между ними. Нормально работает только одна передняя стена, выходящая непосредственно в помещение. Полная теплоотдача происходит, если печь обогревает три смежных помещения. Угловая печь с теплоотдачей в 5500 ккал/час является примером конструкций с нижним прогревом.

Газы из топливника выходят двумя боковыми ходами 1 (разрез А—А и кладка 11 – го ряда), опускаются вниз до 4 – го ряда и через подвертки 2 выходят к подъемным стоякам 3, расположенным на лицевой стороне печи, идущим до верхней части печи. Попав в верхнюю камеру через отверстия 4 (разрез А—А), газы опускаются через подвертку в дымовую насадную трубу 5. Печь оборудована тремя прочистными дверцами 6 и двумя дымовыми задвижками 7.

Для дополнительного нагрева служат две камеры 8 с душниками 9. Ниша отверстий 10 предназначена для сушки одежды, рукавиц, перчаток и т. п. Печь может работать на любом твердом топливе. Двухъярусная печь прямоугольной формы (рис. 76).

Рис. 76. Двухъярусная печь.

Она состоит из двух печей, стоящих одна на другой. Размеры каждой печи 165 X 51 X 238 см. Теплоотдача нижней печи 3200 ккал/час, верхней — 2600 ккал/час. Печи разделены кирпичной выкладкой с пустотами 1 для облегчения веса печи и экономии кирпича. Выкладка, заполняющая пространство между нижней и верхней печью, служит последней основанием.

Конструкция верхней и нижней печи одинакова. Система дымооборотов бесканальная. Из топливника газы поступают в верхний колпак 2, имеющий насадку. Остывая газы опускаются и на уровне дна топливника через подвертку 3 уходят в дымовую насадную трубу 4. Дымовая труба нижней печи проходит в массиве верхней, поэтому поверхность нагрева последней несколько меньше. Верхняя печь имеет отдельную дымовую трубу. Печь отличается простотой кладки и схемы движения газов. Прочистка нижней печи производится через дверцу в задней стенке и через дверцу в боковой стенке — для верхней. Печь работает на каменном угле или на антраците. Обе трубы оборудованы двумя дымовыми задвижками.

В двухъярусных печах верхняя часть пустот часто перекрывается сплошной железобетонной плитой, что способствует прочности и устойчивости всей конструкции массива. Кладка столь значительного объема печи должна вестись особенно тщательно, так как кроме того, что печь должна быть прочной, ремонт ее сильно затруднен. Также тщательно должна быть выложена дымовая труба нижней печи. Если в кладке есть неплотности, то стена, разделяющая обе трубы во втором этаже, может пропускать тепло от верхней печи, даже если обе дымовые задвижки закрыты.

В общий массив могут быть объединены печи любой конструкции, имеющие прямоугольную или квадратную форму, работающие на любом виде топлива.

Печь для бани: конструкция и виды

В наше время люди стали тщательно заботиться о своем здоровье, посему можно утверждать, что увлечение сауной и банными процедурами — отнюдь не дань моде, а самая что ни на есть необходимость. Сауны строят на дачных участках, в садах, на предприятиях, в загородных коттеджах и даже в городских квартирах. Это о чем-то говорит! Само строительство парной не вызывает особых затруднений, ведь существуют старые «дедовские» методы, проверенные на протяжении веков. Вот и строительство самодельной печи для бани – не новая технология. Поэтому и у вас все получится, если вы будете следовать нашим рекомендациям.

Оглавление:

Конструкция печи для бани
Виды печей для бани

Конструкция печи для бани

Основанием печей для бани, которые имеют вес больше 750 килограмм, выступает фундамент. Конструкции меньшей массы можно ставить на пол из бетона без фундамента. Принято делать глубину его заложения близко 0,5 метра от поверхности земли и на 5 сантиметров больше в каждую сторону, чем банная печь.

Для лучшего горения дров в топливнике купите колосниковую решетку. Если планируется использовать дрова, нужно её укладывать с топочной дверкой на одном уровне. Топливник для угля отличается неглубокой шахтой, в которой устанавливают решетку на глубине до 300 мм от уровня топочной дверки.

Сзади и со всех сторон топливника нужно устроить скосы небольшого размера, чтобы уголь мог скатываться вниз при сжигании, и после окончания процесса горения колосниковая решетка оставалась бы закрытой прогоревшими углями. Толщина наружной стены топливника должна составлять минимум полкирпича.

Зольник располагается под колосниковой решеточкой и служит для сбора золы, что образуется при сжигании твердого горючего, а также с целью регулирования поступления воздуха в топку. Воздух, если зольник отсутствует, через дверцу попадает в топливник и не проходит сквозь горючее, которое сгорает в этом случае частично.

Подача воздуха регулируются поддувальной дверцей. Температура снижается при поступлении избыточного количества воздуха в топливник, ухудшается процесс сгорания. Из-за формирования неполного сгорания при недостаточном поступлении воздуха горение протекает неравномерно.

В дымоходной трубе печи для бани или в горловине дымоходного канала для регулирования тяги рекомендуется устанавливать задвижку. Когда полностью прогорело топливо, задвижку закрывают. Если до времени закрывания дымовой трубы в топливнике остался несгоревший уголь или головешки, то образуется угарный газ при недостатке воздуха, который может выступить причиной отравления.

Если затянулось догорание головешек, то холодный воздух, что проникает сквозь закрытую решетку, с собой уносит большое количество теплоты. При использовании угля во вьюшке или задвижке следует проделать отверстие, которое имеет диаметр около 20 миллиметров, для вывода угарного газа.

В котле, что вмазан в отопительную банную печку, или в змеевике, который установлен в топливнике, нагревают воду. Доводить до кипения воду не стоит, чтобы не повышалась влажность воздуха в парной.

Виды печей для бани

В старину делали бани «по-черному», а сегодня их принято возводить «по-чистому» с моечными отделениями и предбанниками, комнатами отдыха и бильярдными, спортивными залами и бассейнами. Но наряду с этим «сердцем» бани по-прежнему остается её печь. Не построите хорошей печи — жаркой бани не будет.

Дровяные печи

Классикой жанра считаются дровяные печи, которые испокон веков традиционно устанавливают в банях. Они бывают двух видов – кирпичные и металлические. Конструкция подобной печи состоит из топки, колосника, зольника и дымохода. Важным достоинством такого строения выступает исключительная эргономичность и высокий КПД.

Известно всем, что даже самая крохотная печь способна нагреть просторное помещение основательно. Несомненно, речь идет о дровяных печах для бани, которые в полной мере способны создать в парной гармоничное сочетание влажности и теплоты во время каждой процедуры. Особенно дровяная печь подходит для местности, где нет газопровода.

Данные печи устроят людей, которые предпочитают использовать только натуральные материалы для растопки бани и наслаждаться треском дров в топке. А если вы имеете достаточно терпения, то у вас получится сварить из трубы металлическую дровяную печь для бани своими руками.

Чугунные печи

Чугунные печи бывают периодического или постоянного действия. Различие между ними – в том, что для растопки строения постоянного действия используется преимущественно газ или жидкое топливо, которые подаются в топку на протяжении всего периода посещения бани. В качестве горючего для печи периодического действия используются в основном дрова, а банные процедуры можно принимать только после того, как они полностью сгорели.

Жаростойкий материал, из которого изготовляются чугунной печи, долго сохраняет собственный энергетический ресурс и равномерно распределяет пар по всему помещению. Минимальные расходы на топливо, высокая теплоемкость и приемлемая цена – вот основные достоинства чугунных печей для бани.

Небольшая чугунная печь в русской бане легко прогревает помещение, которое имеет площадь 25-30 метров кубических. Кроме того, данные изделия отличаются высокой скоростью отопления бани. Можно попробовать построить чугунную печь для бани собственноручно, и тогда самодельная конструкция украсит по достоинству обстановку вашей парной.

Электрические печи

Электрические печи в последние годы считаются достаточно востребованными изделиями, которые предназначены для отопления парильного помещения. Современные печки для бани электрического типа различаются по мощности, периоду обогрева парной, габаритам и особенностям полезной эксплуатации.

Данным печам присуща высокая теплопроводность, компактность и долговечность. Немаловажным достоинством таких изделий является равномерный и быстрый прогрев помещения, а также сносная цена такой печи для бани. Благодаря высокой мощности становится возможным создание оптимальной температуры в парной за короткое время.

Мощные печи, которые работают от электричества, позволят наслаждаться всеми прелестями банных процедур через минимальное время. Кроме того, электрические печи для сауны не требуются монтажа специального дымоотвода.

Финские печи

Большой популярностью пользуются в настоящее время финские печи для баньки – электрические и дровяные. Финские печи хорошо обогревают помещения, а возможность генерируемое тепло сохранять долгое время позволяет уменьшить намного расход топлива. Надежные конструкции позволяют создать отменный теплообмен в сауне и позволяют циркулировать воздуху по всему помещению равномерно.

Экономичность в использовании, простота в эксплуатации, хорошая пожароустойчивость и присутствие сухого пара эти печи сделали в последние годы особо востребованными. Без сомнений, стильные финские печи смогут украсить любой интерьер. И каждый умелец сможет самостоятельно сделать финскую печь в баню своими руками, используя готовый чертеж и нужные материалы.

Теперь вы познакомились с конструкцией печей, которые принято устанавливать в русской бане, и узнали, как классифицируют эти строения. Несомненно, каждый владелец парной сможет выбрать для себя самый оптимальный вариант и воплотить задуманное в жизнь.

принцип работы, конструкция и популярные модели

Булерьян – это не просто название печи, а известный канадский бренд. В 1993 году была впервые изобретена печь, которая по экономичности и производительности была одной из лучших в мире. В принципе, и по сей день конкурентов печь Булерьян практически не имеет.

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

Принцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Схема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесники в канадской тайге. Им необходимо было переносить с собой компактную печь, в которую нужно было редко подкидывать дрова, а также очень быстро согреваться от ее жара. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

Компактность. Печь, способная отопить 100 м3, весит всего 50 кг.
Быстрый нагрев помещения. Небольшую комнату в 30 м3 можно отопить при помощи печи булерьян менее, чем за полчаса.
Низкая энергозатратность. Печь постепенно сжигает дрова, поэтому нет необходимости часто подкидывать в топку новый горючий материал. Достаточно один раз отопить комнату, чтобы забыть об подкидывании дров на 10-12 часов.

Несмотря на то, что печь является очень продуманной конструкцией, есть все же несколько недостатков:

Копоть. Из-за того, что не все продукты сгорания остаются в топке, копоть уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться минимум на 3 метра. Также из-за этого во время растопки может возникнуть неприятный запах.
Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
Сгорание пыли. Теплоотдача в модели булерьян происходит с поверхности печи. Металл раскаляется, тем самым пыль, которая на нем оседает, сгорает. Из-за этого воздух становиться затхлым, также может появиться неприятный запах.

Если сравнить преимущества и недостатки печи, все же минусы Булерьяна не существенны. Если научиться правильно использовать конструкцию и установить печь согласно рекомендациям, она будет эффективно отапливать любое помещение.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Конструкция печи Булерьян

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

Конструкция доменной печи и вспомогательных устройств :: Технология металлов

Современные доменные печи имеют большие размеры — общая высота их достигает 70 м,объем — 2700 м² и более, а производительность — более 5000 тчугуна в сутки.

Рис 1. Схема типовой доменной печи (вертикальный разрез):

1 – малый конус, 2 – большой конус, 3 – газоотводные трубы 4 – флюс, 5- кокс, 6 – руда, 7 – кожух, 8 – капли чугуна 9-капли шлака, 10 — броня, 11 – шлаковая летка, 12 -желоб для выпуска шлака, 13 – лещадь, 14-желоб для выпуска чугуна, 15 – чугунная летка, 16 — жидкий шлак, 17 — фурмы, 18-кольцевой воздухопровод, 19 – опорное кольцо, 20 — огнеупорная кладка

Доменная печь представляет собой печь шахтного типа, состоящую из колошника I (рис 1. ), шахты II , распара III, заплечиков IV и горна V.

В колошник — верхнюю цилиндрическую часть печи — при помощи засыпного аппарата загружают шихтовые материалы(кокс, агломерат и частично руду с флюсом), называемые шихтой; там же находится загрузочно-распределительное устройство, обеспечивающее правильное распределение материалов шихты в печи и предотвращающее утечку газов. Это устройство бывает различной конструкции. Наиболее распространенная конструкция засыпного аппарата состоит из малого конуса 1 (см. рис. 1) и большого конуса 2. Конусный метод загрузки обеспечивает такое распределение материалов в печи, при котором более крупные куски шихты попадают к центру печи, а более мелкие располагаются ближе к стенкам. При этом получается наиболее полный охват газами всей шихты. Обычно газы стремятся пройти у стенок печи, значительно меньшее количество их проходит через центр. Создавая более плотный слой материалов у стенок и менее плотный — в центре, добиваются равномерного прохождения газов по всему сечению печи, что способствует более полному восстановлению руды.

К колошнику прикреплены газоотводные трубы, через которые отводят колошниковый газ. Температура в колошнике — от 150 до 300 ^° С.

Шахта II имеет форму усеченного конуса, расширяющегося книзу. Это самая большая часть печи. В шахте происходят высушивание руды, выделение химически связанной воды, растрескивание руды и начинается восстановление ее окислов. Температура в шахте на разной высоте от 350 до 1200° С.

Распар III имеет цилиндрическую форму и является самой широкой частью доменной печи. В распаре начинаются шлакообразование и плавление металла. Температура в этой зоне около 1400° С и выше.

Заплечики IV имеют форму усеченного конуса, сужающегося книзу. В них происходит дальнейшее расплавление металла и шлака. Температура достигает 1600—1800—1900° С.

В верхней части горна V расположены фурмы 17 — устройство для вдувания в печь горячего воздуха, обеспечивающего горение топлива. Фурмы расположены по окружности горна. У доменных печей их бывает шестнадцать и больше.

Воздух в фурмы попадает из кольцевого воздухопровода 18. В верхней части горна расположено отверстие для выпуска чугуна — чугунная летка 15. Выше чугунной летки устроена шлаковая летка 12 для выпуска шлака. Температура в горне достигает 1800° С. На дне горна, называемом лещадью (13), скапливаются жидкий чугун и шлак. чугун выпускают из печи периодически (6—8 раз в сутки). Вместе с чугуном из печи вытекает шлак, который называют нижним. Верхним называют шлак, который выпускают через шлаковые летки. Основанием печи является тяжелый железобетонный фундамент. Шахта укреплена на колоннах, связанных с фундаментом.

Вспомогательные устройства доменных печей должны быть надежны в работе для бесперебойного обслуживания печей в течение 5—7 лет. К их числу относятся: подъемные и загрузочные механизмы, литейные дворы и поддоменники, воздухонагреватели, воздуходувные машины и газоочистители.

Воздухонагреватели (рис. 2) предназначены для нагрева поступающего в доменную печь воздуха с целью ускорения процесса плавки путем получения в горне высокой температуры при меньшем расходе топлива.

Действие воздухонагревателя (см. рис. 2) следующее. Нагрев производится сжиганием доменного газа, поступающего в горелку 5, где газ смешивается с воздухом и сгорает.

Пламя поднимается по камере 1, проходит через каналы кирпичной насадки, раскаляет ее и выпускается через дымовую трубу 3.

После нагрева насадки ~до 1500° С через устройство 4 вводят наружный воздух. Проходя через насадку, он нагревается до 1000 – 1200° и поступает в доменную печь.

Рис. 2. Воздухонагреватель:1 — вертикальная камера, 2— насад, ка из огнеупорного кирпича, 3— дымовая труба, 4— устройство для нагнетания холодного воздуха, 5— газовая горелка, 6— выход нагретого воздуха

Источник:
Н. Н. Остапенко, Н.Н Крапивницкий “Технология металлов” М 1970

Как устроена печь | Pechnoj сайт

Рассмотрим печь по уровням, начиная с нижнего – основания. Если печь устанавливается на деревянном основании, или на втором этаже, то в основании устраиваются шанцы – столбики, образующие сквозные каналы под печью. Это необходимо для того чтобы не разогревалась поверхность под основанием печи.

Над основанием размещается зольник. Он служит для накопления золы. Также через зольник проходит воздух в топливник. В зольнике имеется дверца, которая нужна для удаления золы и поступления в зольник воздуха. Дно зольника должно находится ниже уровня порога дверцы, чтобы накопившаяся зола не вывалилась случайно на пол.

Над зольником располагается топливник, который имеет дверцу для закладывания топлива.

Между топливником и зольником находится колосниковая решетка, или отдельные колосниковые прутья. Через колосниковую решетку воздух поступает из зольника в топливник. Прутья колосниковой решетки должны быть довольно толстыми, чтобы не прогореть за долгие годы эксплуатации печи.

Из топливника имеется дымоход по которому отводятся газообразные продукты сгорания.

Сверху печь перекрываю несколькими рядами сплошной кладки, с таким расчетом, чтобы перекрыть все швы. Перекрытие обычно бывает не тоньше трех рядов кирпичей.

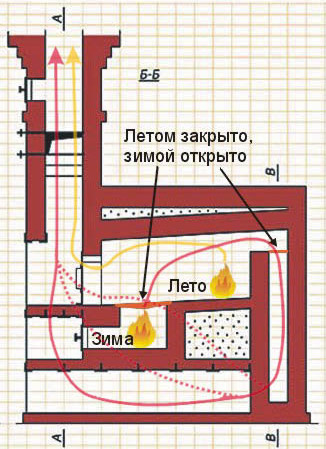

Для использования тепла продуктов горения в печи устанавливается система дымооборотов. Проходя через нее горячие газы выделяющиеся в топливнике отдают свое тепло печи. Системы дымооборотов бывают такими:

При устройстве дымооборотов следует учесть, что при слишком большом сечение канала дымооборота печь не будет прогреваться эффективно, но при слишком малом сечении канала дым будет проходить с затруднением, при этом возможно проникновение дыма через дверцу топливника в помещение.

Из дымооборота продукты горения попадают в дымовую трубу и отводятся в атмосферу. Чем выше дымовая труба, тем большую она создает тягу.

Это лишь основная информация об устройстве печи. Однако существует множество различных технологий и тонкостей в постройке печей. Например активное распространение в последние годы приобретает практика обкладки печей натуральным камнем. Но это уже тема для отдельной статьи.

Принцип работы и устройство отопительной печи Булерьян

«Булерьян» – это разновидность печей, для которой характерно наличие цельной конструкции. Агрегат состоит из бочкообразного стального корпуса, в котором оборудована двухуровневая топка, и системы труб, расположенных как внизу, так и вверху печи.

Отопление «Булерьяном» происходит по следующей схеме: нижние трубы обеспечивают поступление холодного воздуха, а верхние – прогретого. За счет разницы в температурах входящего и выходящего потоков решается вопрос нагнетания воздуха.

Наименьшая модель печи «Булерьян» на дровах способна нагревать около 5 м³ в минуту. С помощью устройства большего размера можно обогреть помещение объемом до 1 тыс. м³, с выводящим горячим потоком в 50 м³ за минуту. Именно эти показатели делают печь «Булерьян» эффективным отопительным устройством.

Подобный агрегат пользуется популярностью среди владельцев загородных домов благодаря максимально коротким срокам прогревания небольшого помещения. Так, в течение 25 минут можно нагреть площадь в 40 м² до комфортной температуры.

Преимущества и недостатки

Среди многочисленных положительных свойств печи «Булерьян» на дровах можно выделить следующие:

прогревание помещения до комфортной температуры за короткий период;
экономный расход топливного сырья;
отсутствие сложностей при установке конструкции;
исключена возможность получения ожога, так как обшивка печи практически не нагревается;
удобство обслуживания и ухода;
и самое важное – высокий показатель КПД, что обычно не характерно для агрегата с открытым типом топки.

Среди недостатков отмечают следующее:

Некоторую трудность представляет обогрев отдельных помещений, разделенных стенами. Эту проблему можно решить, смонтировав в комнатах специальные воздуховоды.
Снижение температуры воздуха в помещении после прогорания топлива. Для устранения этого недостатка потребуется закладка сырья в топку каждые 5-8 часов в зависимости от интенсивности горения.

Как видите, эти моменты связаны с особенностью работы печи. В целом же установка «Булерьяна», его эксплуатационные характеристики и обслуживание конструкции не вызывают особых сложностей и нареканий.

Принцип работы устройства «Булерьян»

Изначально этот вид печи был предназначен для канадских лесорубов. Агрегат изготавливался специально под их условия работы, а именно частые переезды зимой с одного места на другое. Поэтому основными требованиями, предъявляемыми к конструкции, выступали следующие моменты:

Безопасность и эффективность. Печь должна была прогревать помещение за короткий срок.
Соблюдение условий быстрого и легкого монтажа конструкции, отсутствие сложных настроек и процессов регулировки.
Исключение возможности получения ожога за счет выбора материала и правильного выполнения обшивки печи.
Невозможность попадания угарного газа в комнату.
Сравнительно небольшой вес всего сооружения.

Прежде чем приступить к описанию конструкции агрегата, советуем обратить внимание на чертежи:

Теперь переходим к изучению устройства печи «Булерьян». Компактная модель имеет корпус, выполненный в форме цилиндра. Агрегат для обогрева габаритного помещения изготавливается в виде капли (при поперечном сечении).

В большинстве случаев трубы располагаются в корпусе, выступая за его границы всего на треть. При этом изделия изогнуты по синусоиде.

Такая форма позволяет создать оптимальные условия теплоотдачи, когда в трубы, расположенные снизу, поступает холодный воздух. Двигаясь по каналам, поток постепенно прогревается и на выходе становится уже горячим.

При активном горении дров температура воздуха может подняться до 120о градусов и более. За одну минуту производится перекачивание 4-6 м³, что является хорошим показателем, подтверждающим процесс быстрого прогревания помещения.

Что касается топки, то она состоит из трех составляющих. Верхняя и нижняя части устройства для сжигания горючих веществ отделены по одной четверти. Снизу устанавливаются чугунные колосники либо стальная решетка толщиной более 4 мм. Верхняя часть топки отделяется стальным листом, в котором выполнены отверстия. Перегородка устанавливается горизонтально и немного не доходит до дверцы. Этот элемент выполняет функцию вторичной камеры, где догорают газы, выделяющиеся в процессе горения топлива. Воздух при этом поступает из топки и проходит через отверстия в перегородке. Таким образом, совершается неполный процесс сгорания сырья. Оставшаяся часть газов догорает в канале.

Широкоформатная дверца изготавливается с герметичным прилеганием. Здесь же предусмотрен патрубок со встроенным поворотным дросселем, играющим роль поддувала. Благодаря регулировке положения ограничитель влияет на интенсивность сгорания топлива. Иногда изготовителями предусмотрено наличие градуированной шкалы для дросселя.

Главная особенность печи «Булерьян» на дровах заключается в том, что часть процесса сгорания топлива переносится в трубы. Оставшиеся газы перемещаются из верхней конструкции топки в горизонтальную плоскость дымохода, равную 1 м. Такой участок является обязательным для печи типа «Булерьян», так как именно здесь происходит торможение сгорания газов, позволяющее им слегка остыть. После горизонтального участка дымовой канал направляется кверху. В месте поворота в дровяной печи «Булерьян» предусмотрена установка специального устройства – экономайзера, завершающего работу по дожиганию пиролизных газов.

Благодаря этому прибору КПД печного сооружения достигает 80%, а без него – 60% (что тоже считается хорошим результатом).

На участке дымовой трубы длиной 15-30 см осуществляется вторичный процесс сгорания газовых остатков. При этом горение происходит периодически, вспыхивая и затухая. Чтобы получить такой эффект, необходимо хорошо утеплить трубу. Для этих целей подойдет любой термоизоляционный материал, способный выдерживать высокую температуру, например, базальтовая вата или минеральный картон. Количество слоев зависит от технических характеристик используемого материала.

Не до конца остывшие газы после прохождения горизонтального отрезка трубы поступают в ранее утепленный участок, где благодаря произведенной термоизоляции происходит скопление большого количества тепловой энергии. Как следствие, температура газовых остатков повышается, и они вновь разгораются. Вспыхнувшая смесь углеводородов начинает увеличиваться в объеме, но ограниченность пространства приводит к закупориванию просвета трубы. Образуется газовая пробка. Вещество догорает, остывает и рассасывается.

Затем процесс повторяется. Его интенсивность и частота зависят от качества топлива и положения дросселя. Необходимо отметить, что печь «Булерьян» автоматически выполняет настройку под заданные параметры, не требуя регулировки.

Следующая составляющая конструкции – шиберная заслонка. Она устанавливается на выходе из топки и нужна для настройки интенсивности тяги. Шибер выполняется диаметром меньшим на 20%, чем у дымохода. На заслонке вырезается часть – сектор, равный четверти окружности. Эта заглушка приваривается на металлический стержень и прикрепляется к трубе. Шибер и дроссель на дверце позволяют выбирать режим горения. Работа печи напрямую зависит от топливного сырья и положения шибера с дросселем.

Ниже находится визуализация всего вышеописанного, а именно схема «Булерьяна»:

Почему печное устройство задымило

Для безопасной эксплуатации печи необходимо тщательно подготовить основание, соблюсти все требования, предъявляемые к монтажу дымохода, и обеспечить регулярное обслуживание конструкции. Во время использования печи владельцам следует обращать внимание на работу устройства, появление определенных признаков, указывающих на неисправность оборудования.

Ниже представлено несколько типовых причин, по которым может дымить печь:

Недостаточное утепление канала. Конвекционный вид агрегата накладывает требования на дымоотводную систему. Рекомендуется использовать керамические или сэндвич-трубы.
Скопление дегтя на стенках дымохода. Необходимо выполнять его очистку хотя бы один раз в год.
Низкий уровень высоты канала. Ее минимальный показатель равняется 3 м. Важно правильно высчитать высоту между коньком кровли и зонтиком.

Если выполнять все эти условия, регулярно проводить работы по уходу за конструкцией, удастся избежать проблем с плохой тягой и задымленностью.

Итог

Надеемся, эта статья смогла убедить вас в оригинальности и целесообразности конструкции «Булерьяна», тем более что уже многие смогли удостовериться в этом на практике. Подобная дровяная печь, отзывы о которой можно найти на форумах, является довольно популярным и эффективным видом оборудования.

Как работает газовая печь

В этом иллюстрированном руководстве показаны различные части газовой печи и объясняется, как все они работают вместе.

Система газового воздушного отопления срабатывает, когда термостат сообщает ей, что температура в помещении упала ниже заданного уровня комфорта. Термостат посылает низковольтный электрический сигнал на реле в печи, которое сигнализирует, что клапан открывается и подает природный газ к горелкам, а вентилятор включается.

Запальный свет печи или электронное зажигание зажигает горелку внутри камеры сгорания. Это создает тепло в теплообменнике печи, металлической камере, вокруг которой течет движущийся воздух.

Нужна помощь СЕЙЧАС? Получите профессиональное отопление быстро!

После того, как воздух нагревается, он выталкивается в камеру нагнетания горячего воздуха, а затем через воздуховоды выходит в комнаты. Газы сгорания, образующиеся при сжигании топлива, удаляются через дымоход в своде или, в высокоэффективных печах, через стену.Схема газовой печи

Одним из преимуществ системы принудительной подачи воздуха является то, что она может включать в себя кондиционер для всего дома, увлажнитель и электронный воздушный фильтр – все из которых могут использовать преимущества Воздухоочиститель печи и воздуховоды для подачи кондиционированного воздуха в помещения. Воздуховоды обычно обернуты металлической изоляцией или гибким изоляционным материалом, обернутым пластиком, который помогает удерживать тепло.

Следующее видео даст вам четкое представление о том, как работает каждая часть печи для обогрева вашего дома.

СЛЕДУЮЩИЙ СМОТРЕТЬ:
• Как купить печь
• Как сэкономить на счете за отопление
• Как заменить фильтр печи, переменного тока или теплового насоса

Рекомендуемый ресурс: получить местного Heating Repair Pro

Звоните, чтобы получить бесплатные оценки у местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Книги, старший редактор домашнего журнала, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Дон Вандерворт

Основы печи: как работает печь?

По мере того, как мы приближаемся к зиме, было бы неплохо узнать кое-что о машине, которая будет обеспечивать нас теплом и комфортом в холодные зимние дни – скорее всего, это газовая печь. Чем больше вы знаете, как работает печь, тем лучше вы сможете устранить ее, если что-то пойдет не так.А поскольку на отопление помещений приходится примерно 45% счетов за электроэнергию, оплачиваемых домовладельцами в США, неудивительно, что люди хотят знать больше о том, как они работают (Министерство энергетики США).

Для ясности, у вас может быть другая система отопления, например, бойлер , тепловой насос или активный солнечный нагрев . Если ваша система отопления нагревает воду и у вас есть радиаторы, значит, у вас бойлер. Тепловой насос – это, по сути, кондиционер, который работает в обратном направлении. Имейте в виду, что во многих домах установлена гибридная система отопления , которая сочетает в себе энергоэффективность тепловых насосов для мягкой погоды с высокой теплопроизводительностью печей при более экстремальных температурах.

И не все печи используют природный газ, хотя большинство из них. Ваша печь может работать на пропане, мазуте или электричестве.

Понимание того, как работает ваша печь, поможет вам устранить неисправности в печи и потенциально избежать дорогостоящего обращения в службу поддержки HVAC. Иногда проблему можно быстро решить самостоятельно. В других случаях вы можете легко показать проблему своему специалисту по HVAC, сэкономив время и нервы. Вы также произведете впечатление на техника.

Добро пожаловать в Furnace 101 , где мы научим вас основам вашей печи и тому, как она работает для обогрева вашего дома.

Что такое печь?

Самый распространенный тип печи – это центральная система вентиляции, работающая на газе, которая нагревает воздух в одной зоне, а затем распределяет его по всему дому через воздуховоды и вентиляционные отверстия.

Эта система также известна как канальная система распределения теплого воздуха или система принудительного распределения теплого воздуха.

Основными частями вашей печи являются система управления (термостат и электрическое управление), газовый клапан, горелки, теплообменник, воздуходувка, а также система воздуховодов и вентиляции.Когда ваша печь выделяет тепло, дымовые газы выводятся из вашего дома через дымовую трубу.

Термостат и газовый клапан

Ваша печь запускается, когда она получает сигнал от термостата, который приказывает ей включиться. В зависимости от установленной вами температуры, когда термостат обнаруживает, что температура воздуха падает ниже этого значения, он включает печь.

Когда термостат посылает сигнал в печь, клапан топочного газа открывается и зажигает компонент горелки под камерой сгорания.Газовый клапан работает с термостатом, чтобы регулировать количество газа, поступающего в вашу печь.

Если ваш газовый клапан работает нормально, но печь не включается, убедитесь, что ваша пилотная лампа горит. Для получения инструкций по повторному зажиганию контрольной лампы обратитесь к инструкциям производителя или обратитесь к профессионалу.

У вас также может быть проблема с вашей термопарой или термобатареей, которая помогает определить, горит ли ваш контрольный индикатор или нет. Ваша термопара является важным предохранительным устройством, которое гарантирует, что ваш газовый клапан не отправляет газ в печь без работающей запальной лампы.

Тепло перемещается в теплообменник

Пламя компонента горелки нагревает металлический теплообменник. Тепло циркулирует по трубкам теплообменника с петлями, передавая тепло воздуху.

Это чрезвычайно важная часть. Если он не работает, вы не получите тепла. Теплообменник также может быть опасен, если в нем возникнут утечки или трещины.

Эффективный и хорошо обслуживаемый теплообменник необходим для работающей печи.В процессе нагрева теплообменника дымовые газы должны безопасно выводиться из дома.

Электродвигатель нагнетателя и вентилятор перемещают тепло (кондиционер)

По мере того как тепло циркулирует через теплообменник, электродвигатель нагнетателя и вентилятор перемещают тепло через камеру статического давления, а оттуда через остальную систему воздуховодов в вашем доме. Тепло проходит через различные вентиляционные отверстия в вашем доме, чтобы обеспечить вас теплом. Как только будет произведено достаточно тепла, термостат отключит нагреватель.

Когда возникает проблема с вашей печью, обычно это термостат (система управления , ), газовый клапан / термопара / теплообменник ( источник тепла ) или вентилятор / устройство обработки воздуха / воздуховод (распределительная система , ). . В любом случае обученный и квалифицированный специалист по HVAC сможет решить проблему быстро и эффективно.

Как измеряется энергоэффективность печи?

Энергоэффективность вашей печи зависит от ее годовой эффективности использования топлива (AFUE), которая в основном сообщает вам, сколько вашего топлива используется для отопления и сколько теряется из-за сгорания (обычно из ваших вентиляционных отверстий).

Если у вас печь AFUE на 90%, 90% топлива используется для непосредственного обогрева вашего дома. Остальные 10% потеряны. В высокоэффективных печах процентное содержание AFUE превышает 90%. Думайте о AFUE как о расходе топлива вашей печи.

Старые низкоэффективные печи имеют рейтинг AFUE от 50% до 70%. Печи со средней эффективностью от 80% до 85%, в то время как высокоэффективные печи имеют рейтинг AFUE выше 90%, иногда до 98,5%.

Для поддержания работоспособности печи ежегодное профессиональное обслуживание не рекомендуется, а является обязательным требованием.AFUE будет снижаться с годами из-за утечек и неэффективности воздуховодов, грязных компонентов печи, незакрепленных и поврежденных деталей и засоренных воздушных фильтров.

Когда дело доходит до печей и систем отопления, вентиляции и кондиционирования воздуха, фраза «одна унция профилактики стоит фунта лечения», безусловно, применима. Производители тоже об этом знают, поэтому они обычно аннулируют любые гарантии, если не соблюдают регулярное техническое обслуживание.

Лучший способ оставаться в курсе обслуживания систем отопления и кондиционирования – подписаться на план обслуживания дома.Ваш обученный и лицензированный техник сможет очистить ваше устройство и подготовить его к предстоящему рабочему сезону. Щелкните здесь, чтобы просмотреть список профессиональных задач по обслуживанию печи.

Спросите у своего техника, как повысить эффективность вашей печи.

Заявки на печь 101: Основы бытовой печи

Печь является неотъемлемой частью многих домов и часто используется в холодные зимние месяцы. При таком увеличении использования наладчики могут ожидать параллельного увеличения количества претензий к печи. Вот краткий обзор основ печных систем, их типичных компонентов и типичных неисправностей, с которыми необходимо ознакомиться.

Что такое печь?

Печь, разновидность системы приточной вентиляции, выступает в качестве основного источника тепла для жилого дома.Несмотря на сложный внешний вид, печи относительно просты в эксплуатации и понимании. Хотя они могут иметь несколько видов топлива, каждая печь содержит аналогичные компоненты, обеспечивающие бесперебойную и безопасную работу. Тем не менее, очень важно, чтобы все печи регулярно обслуживались и осматривались, чтобы убедиться, что все части работают должным образом.

Как работает печь?

Для работы печи пользователь устанавливает желаемую температуру на термостате, который посылает системе сигнал о включении.Источник тепла нагревает воздух (напрямую или с помощью теплообменника), который затем выдувается через воздуховоды и выходит из регистров подачи в различные комнаты дома. Как только заданная температура термостата будет достигнута, печь автоматически отключается до тех пор, пока температура снова не упадет ниже заданной.

Основные типы печей

Сегодня наиболее распространенным типом печи в доме является печь на природном газе, в которой газ используется по трубопроводу, поступающему в дом от муниципальной линии.Печь, работающая на природном газе, обеспечивает быстрый и мощный нагрев по экономичной цене.

Если в доме нет доступа к природному газу, может потребоваться печь на жидком топливе. Домовладельцы, использующие топки, работающие на жидком топливе, должны установить резервуар для хранения топлива и следить за тем, чтобы резервуар всегда был заполнен в соответствии с их потребностями в отоплении. Однако масляная печь несет гораздо меньший риск воздействия угарного газа и часто является одной из самых надежных систем отопления.

Еще одним источником топлива, используемым для отопления домов, является пропан.Как и в случае с масляными печами, для пропана требуется резервуар для хранения топлива. Пропановые печи обеспечивают чистый и безопасный вариант обогрева помещений, в которых нет природного газа.

В электрических печах вместо топлива используются электрические нагревательные элементы. Они, как правило, менее эффективны, но электрические печи часто обходятся недорого, они более компактны и подходят для небольших помещений.

Типы печей повреждения

Отказ теплообменника

Наиболее частый отказ печи – трещина в теплообменнике, которая часто возникает из-за износа системы с течением времени.Теплообменник часто ржавеет или ржавеет, что превращается в трещины и дыры по всей системе. Кроме того, термическая усталость, постепенное разрушение и возможное растрескивание металла вызваны постоянным процессом нагрева и охлаждения; в конечном итоге это приводит к выходу из строя теплообменника. Это не внезапные или случайные события – они развиваются со временем.

Пример ржавого и потрескавшегося теплообменника

Puffback

Затяжка – это взрыв от незначительной до большой, который происходит в процессе воспламенения и приводит к избытку сажи и дыма в камере сгорания и выхлопных газах.В системе с принудительной подачей воздуха сажа и маслянистый дым просачиваются в приточный воздух, проходят через воздуховоды и рассеиваются по всему дому.

Самая частая причина затухания – слишком много топлива в камере сгорания в точке воспламенения. В масляных печах это обычно происходит, когда вода смешивается с топливом. В результате образуется осадок, который препятствует нормальному сгоранию масла и накапливает топливо в камере сгорания. Это также может произойти, если зажигание происходит непостоянно или с задержкой, так как это вызывает скопление топлива в камере сгорания.

Повреждение сажей в результате продувки печи

Если затяжка распространяется по всему дому, необходимо тщательно очистить все затронутые предметы и поверхности, а также всю систему печи и воздуховодов. Стальные воздуховоды часто можно очистить, но гибкие воздуховоды, скорее всего, придется заменить. При регулярном уходе можно значительно снизить риск возникновения затяжек.

Скачок высокого напряжения

Высокие скачки напряжения могут возникать в любое время года и могут вызвать повреждение множества электрических компонентов в системе печи.Наиболее часто затрагиваются трансформаторы, панели управления печи, термостаты, индукторы тяги, газовые клапаны и двигатели воздуходувок. Любые электрические проблемы требуют, чтобы сертифицированный специалист по HVAC правильно диагностировал систему, чтобы определить, что вызвало потерю, и какие шаги можно предпринять, чтобы вернуть застрахованного в состояние до потери.

Видимое повреждение пульта управления печи от скачков напряжения

Дым и пожар

Пожары в жилых домах часто приводят к катастрофическим повреждениям, включая повреждение дымом и остаточной водой (см. Ниже).Тип разрушения и варианты ремонта различаются в зависимости от того, вызвано ли повреждение, связанное с задымлением, сухим дымом, дымом от протеина в кухонном огне или маслянистым дымом из-за затяжного течения. Как уже говорилось, если дым попадает в топочную систему и каналы, все необходимо как следует прочистить.

Вода

Повреждение водой может вызвать коррозию внутренних компонентов системы, таких как горелки, но более вероятно, что это вызовет проблемы с электрическими компонентами печи. Все сценарии потери воды требуют определения того, сколько воды присутствовало, как долго устройство было влажным, какой тип воды был задействован, а также общее состояние устройства до потери.

В лучшем случае печь можно сушить и очищать, и заменять только поврежденные электрические компоненты. Однако для того, чтобы сделать это определение, следует проконсультироваться с квалифицированным специалистом по HVAC для составления окончательного диагностического отчета. (На фото: Коррозия на горелках печи в результате повреждения водой)

HVACi берет на себя догадки из претензий печи

Печи являются основным компонентом системы центрального отопления дома, поэтому их необходимо тщательно обслуживать и регулярно проверять.В случае потери часто требуется обученный техник для оценки печи и воздуховодов, прежде чем можно будет урегулировать претензию.

Квалифицированные специалисты

HVACi обладают необходимой подготовкой и инструментами для исследования и выявления текущих или потенциальных будущих отказов печной системы. Основываясь на выводах нашего технического специалиста и передовых методах судебно-медицинской экспертизы, мы предоставляем отчет, в котором излагаются рекомендуемые дальнейшие действия и смета расходов. Отправьте заявку на печь сегодня, чтобы быстро и точно оплатить ее.

Схема

HVAC | Стандартное отопление и кондиционер

Наша схема HVAC поможет вам понять различные компоненты вашей системы отопления и охлаждения жилых помещений. Учитесь у экспертов Standard Heating.

Схема HVAC

Нужна помощь с вашей системой HVAC?

Standard Heating & Air Conditioning поможет вам при ремонте печи, установке нового оборудования и техническом обслуживании печи.

Стандарт связи

Оборудование для кондиционирования воздуха

Наружный конденсатор – не единственная часть вашего кондиционера.В систему кондиционирования входят следующие компоненты:

Змеевик испарителя: В системе с печью змеевики испарителя находятся наверху печи и являются важным компонентом, охлаждающим воздух в доме. Воздуходувка печи пропускает воздух через змеевик испарителя. Во время этого процесса воздух охлаждается, поскольку он контактирует с холодным змеевиком, и тепло передается от воздуха к хладагенту.

Змеевик конденсатора: Эта часть системы кондиционирования охлаждает (отводит тепло) от хладагента и расположена в наружном конденсаторе.

Компрессор: Устройство, используемое для подачи воздуха или другого газа с повышенным давлением, расположенное в блоке наружного конденсатора.

Вентилятор: Механическое устройство, создающее поток воздуха.

Трубка, заполненная хладагентом: Обеспечивает циркуляцию хладагента между наружным конденсаторным блоком и внутренним змеевиком испарителя.

Оборудование для газовой печи с нагнетанием воздуха

Воздуховод возвратного воздуха (из помещений): Воздуховод, по которому воздух из кондиционируемого помещения поступает в канал смешивающего воздуха или приточную камеру.

Фильтр: Пористое устройство для удаления примесей или твердых частиц из проходящего через него воздуха.

Воздуходувка: механическое устройство, создающее поток воздуха. См. Также вентилятор.

Блок обработки воздуха (AHU): устройство, используемое для кондиционирования и циркуляции воздуха как часть системы отопления, вентиляции и кондиционирования воздуха (HVAC). Воздухоочиститель обычно представляет собой большой металлический ящик, содержащий вентилятор, нагревательные или охлаждающие элементы, стойки или камеры для фильтров, шумоглушители и демпферы.Обработчики воздуха обычно подключаются к системе вентиляции воздуховодов, которая распределяет кондиционированный воздух по зданию и возвращает его в AHU.

Воздуховод (в помещения): Воздуховод, по которому кондиционированный воздух от приточных устройств поступает к диффузорам или решеткам помещения.

Полный глоссарий HVAC см. В Руководстве по проектированию всего здания.

Использование печи нового строительства

| York Central Tech Talk

По мере того, как экономика постепенно восстанавливается, строительство новых домов снова начало расти – это хорошо! Поскольку новое жилищное строительство возвращается, самое время напомнить всем о практике использования печи в качестве «строительного обогревателя».

Обычная практика – использовать центральную печь в качестве строительного обогревателя на завершающих этапах строительства нового дома. Это может вызвать серьезные проблемы с устройством.

Во всех инструкциях по установке, которые я прочитал от производителей, все они имеют такую формулировку в этих инструкциях: ПЕЧЬ НЕ ИСПОЛЬЗУЕТСЯ ДЛЯ ВРЕМЕННОГО ОТОПЛЕНИЯ ЗДАНИЙ ИЛИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ.

Почему производители не хотят использовать печи для временного отопления в новостройках?

Эта практика заставляет печь работать в необычных и ненормальных условиях (т.е.очень низкие температуры возвратного воздуха). Печи, работающие в этих условиях, могут привести к образованию конденсата в печи и / или вентиляционной системе, даже если при нормальных условиях прибор может быть печью без конденсации.
Использование печи в качестве строительного нагревателя подвергает печь воздействию атмосферы , которая имеет явную вероятность возникновения коррозии . Обычно на завершающих этапах строительства в конструкции присутствуют хлориды из таких источников, как краска, морилка, лак, плитка и контрцемент, клеи и пеноизоляция.Агрессивная атмосфера в сочетании с конденсацией – это рецепт неприятностей.
Часто снимается фильтр возвратного воздуха или печь работает с закрытыми дверцами. Это позволяет «строительной пыли» попадать в печь в таких областях, как теплообменник, корпус и колесо вентилятора, зона горелки и система вентиляции. В печах с КПД 90 +% вторичный теплообменник может стать забитым на ребрах, уменьшая поток воздуха и теплопередачу.

Если вы собираетесь использовать печь в качестве «строительного обогревателя», тогда вы ДОЛЖНЫ следовать этим инструкциям, которые мы сейчас перечисляем в наших текущих инструкциях по установке:

По сути, печь должна быть полностью и правильно установлена  со всеми дверцами на своих местах.Перед тем, как передать дом конечному пользователю, печь должна быть полностью очищена, и произведен полный запуск агрегата, чтобы гарантировать правильную работу, и что новый владелец получит прибор, который будет надежным и работающим в течение всего срока службы. долгие годы.

Нравится:

Нравится Загрузка …

Связанные

О yorkcentraltechtalk

Я проработал в сфере HVAC большую часть своей жизни.Я проработал 25 лет на подрядчиков по всему, от бытовых котлов до больших коммерческих котлов и электрических горелок. Последние 23 с лишним года я работал в York International UPG Division (подразделение Johnson Controls) в качестве менеджера службы технической поддержки / обслуживания, но сейчас я на пенсии. Одной из моих целей всегда было «обучить» дилеров и подрядчиков. Причина создания этого блога заключалась в том, чтобы поделиться некоторыми знаниями, мыслями, идеями и т. Д. Со всеми, кто нашел время, чтобы их прочитать. Содержание этого блога является моим собственным мнением, мыслями, опытом и никоим образом не должно толковаться как содержание Johnson Controls York UPG.Я надеюсь, ты найдешь в этом помощь. Я всегда приветствую комментарии и предложения для публикаций и сделаю все возможное, чтобы ответить на любые мысли, вопросы или темы, о которых вы, возможно, захотите услышать. Спасибо, что нашли время прочитать мои сообщения! Майк Бишоп Эта запись была размещена в службе технической поддержки HVAC. Добавьте в закладки постоянную ссылку.

Тест для печей своими руками – Structure Tech Home Inspections

В недавнем сообщении в блоге я упомянул несколько проблем, которые могут возникнуть, когда печь слишком велика; дом может быть менее комфортным, печь будет работать менее эффективно, печь может работать с коротким циклом, и срок ее службы сократится.Хотя основное внимание в этом блоге уделялось печам больших размеров, все эти же условия могут возникать, когда в печи недостаточный поток воздуха.

Если печь не может протянуть через воздуховоды достаточно воздуха для рассеивания создаваемого тепла, она станет слишком горячей. Простой. В то время как печь слишком большого размера обычно имеет недостаточный воздушный поток, еще несколько факторов, влияющих на воздушный поток, – это недостаточный размер / недостаточный размер воздуховодов, грязный фильтр печи, забитый вторичный теплообменник, забитый змеевик испарителя или заблокировано слишком много регистров подачи. .

Если вам интересно, как работает ваша собственная система, вот простая процедура проверки, которую домовладельцы могут провести, чтобы определить, есть ли проблема. Установив термостат на «нагрев», увеличьте температуру на термостате примерно на пять градусов выше, чем текущая температура. Это должно заставить печь заработать. Теперь подождите минут пятнадцать.

В это время печь должна работать непрерывно, не отключаясь. Если печь выключится в это время, проверьте термостат.Если термостат уже удовлетворен, возможно, у вас слишком большая система, или термостат может быть расположен в плохом месте, например, прямо перед тепловым регистром. Повышение температуры в помещении на пять градусов менее чем за пятнадцать минут – это ненормально. Если печь отключает , а не удовлетворяет термостату, это означает короткое замыкание, что является проблемой.

После того, как печь проработает примерно пятнадцать минут, положите руку на воздуховод над печью.Если все работает нормально, воздуховоды будут горячими, но не слишком горячими. Вы должны иметь возможность положить руку на воздуховод, не чувствуя боли.

Если вас не устраивает этот базовый тест, возьмите термометр для мяса и вставьте его в воздуховод над печью, чтобы проверить температуру приточного воздуха, а затем проверьте также температуру возвратного воздуха.

Проектирование, строительство и эксплуатационные характеристики печи на дровах для жилых и небольших коммерческих помещений, 1 сентября 1977 г. – 31 августа 1979 г. (Технический отчет)

Хилл, Р. К. Проектирование, изготовление и эксплуатационные характеристики печи на дровах для жилых и небольших коммерческих помещений, 1 сентября 1977 г. - 31 августа 1979 г. . США: Н. П., 1979. Интернет. DOI: 10,2172 / 5473934.

Hill, R. C. Проектирование, строительство и эксплуатационные характеристики печи на дровах для жилых и небольших коммерческих помещений, 1 сентября 1977 г. - 31 августа 1979 г. .Соединенные Штаты. https://doi.org/10.2172/5473934

Хилл, Р. К. Пн. «Проектирование, строительство и эксплуатационные характеристики печи на дровах для жилых и небольших коммерческих помещений, 1 сентября 1977 г. - 31 августа 1979 г.». Соединенные Штаты. https://doi.org/10.2172/5473934. https://www.osti.gov/servlets/purl/5473934.

@article {osti_5473934, title = {Проектирование, строительство и эксплуатация печи на дровах для жилых и небольших коммерческих помещений, 1 сентября 1977 г. - 31 августа 1979 г.}, author = {Hill, R C}, abstractNote = {В Университете штата Мэн в Ороно была проведена экспериментальная программа по разработке системы сжигания для бытовых печей, которая решает традиционные проблемы сжигания древесины: неэффективность, загрязнение воздуха и опасность пожара.Программа привела к созданию конструкций, на которые сейчас подана патентная заявка и которые производятся компаниями Dumont Industries, Madawaska Wood Furnace Company и Hampton Technologies Corporation Ltd. Приведены история, дизайн, характеристики и строительство опытных производственных единиц. }, doi = {10.2172 / 5473934}, url = {https://www.

Промышленная вентиляция в Москве строительство монтаж в Подольске
