Дымоход из кирпича своими руками — как сделать и утеплить

Тенденция к увеличению доли загородного строительства способствует росту популярности каминов, печей, котлов и прочих теплогенераторов — они всё так же необходимы для обогрева жилых и хозяйственных помещений, как и много лет назад. При желании в торговой сети можно найти любое готовое решение, будь то булерьян, пиролизный котёл или агрегат длительного горения. Так же легко можно подобрать и дымоход — от простой стальной, керамической или асбестоцементной трубы до теплоизолированной сэндвич-конструкции. Именно поэтому появляется много вопросов о том, почему при таком обилии простых и более технологичных вариантов не сдаёт своих позиций печная труба из кирпича. Сегодня мы рассмотрим причины популярности традиционного кирпичного дымохода и расскажем о том, как его построить своими руками.

Содержание

• Плюсы и минусы кирпичного дымохода
• Оптимальная конфигурация и расчёт печной трубы из кирпича
  • Устройство дымохода
  • Высота и другие конструктивные параметры
  • Какой кирпич подойдёт для строительства
    • Видео: как выбрать кирпич для печи или камина
  • Схемы кладки
• Кирпичный дымоход своими руками: все этапы строительства
  • Какие материалы и инструменты понадобятся
  • Особенности строительства надсадной трубы
    • Видео: кладка трубы и растопка печи
• Гидроизоляция узла прохода сквозь кровлю
  • Видео: защита кирпичного дымохода от дождя

Плюсы и минусы кирпичного дымохода

Повествование о достоинствах кирпичной печной трубы следовало бы начать с того, что преимущественное большинство классических печей, каминов и варочных плит попросту не смогут создать органичную конструкцию со стальным дымоходом. Подобный симбиоз убивает всю индивидуальность по-домашнему тёплого и уютного отопительного прибора — в этом случае придётся забыть о красоте, эстетике и единстве стиля. При этом можно было бы привести фото красиво сложенных «шведок», «голландок» или русских печей, дизайн которых потерял всю свою привлекательность из-за чрезмерной индустриальности пристыкованного дымохода. Рассмотрим, какими плюсами кирпичный дымоход порадует своего владельца помимо оригинального внешнего вида.

1. Сложенное из шамотного кирпича основание газохода способно длительное время функционировать при температуре до 1000 °C. Учитывая, что даже на выходе из прямоточных каналов каминных печей температура никогда не достигает и 800 °С, можно сделать выводы о термической стойкости конструкции.
2. Высокая теплоаккумулирующая способность сооружения. Удельная теплоёмкость красного кирпича составляет 840–880 Дж/(кг×°C), поэтому дымоход нагревается во время топки печи и постепенно отдаёт энергию в процессе остывания. Такая особенность особенно актуальна в том случае, когда печная труба проходит сквозь утеплённый чердак или жилую мансарду — в этом случае тепловая эффективность печи наберёт ещё несколько пунктов.
3. Коэффициент теплопроводности кирпича составляет всего 0,6–0,7 Вт/м, поэтому в отличие от металлических печных труб конструкция не нуждается в дополнительном утеплении.
4. Хорошая теплоизолирующая способность добавляет и ещё один плюс в копилку достоинств — риск получить ожог при касании к кирпичному дымоходу несопоставим с той опасностью, которую таит в себе раскалённая труба из металла.
5. Утолщение стенок кирпичного дымохода в местах прохода сквозь перекрытие и кровлю позволяет обходиться без дополнительных теплоизоляционных узлов.
6. При практически равных теплотехнических характеристиках кирпичный дымоход обходится дешевле утеплённой сэндвич-конструкции.
7. Высокая пожаробезопасность сооружения — кирпич не горит и не поддерживает горение, как, впрочем, и сталь.
8. Долговечность. Построенные из качественного кирпича дымоходы способны с лёгкостью преодолеть вековой рубеж — свидетельством этому являются печные трубы кирпичных заводов, построенных на рубеже XIX и XX веков.

   Популярность кирпичных дымоходов объясняется не только хорошими эксплуатационными свойствами, но и способностью выделять самые выгодные стороны дизайна печи, создавая с ней единый архитектурный ансамбль

Как видите, плюсов в пользу традиционной печной трубы предостаточно. Также стоит упомянуть, что поверхность кирпичного дымохода предоставляет отличную возможность отделать отопительный прибор декоративной штукатуркой, облицевать изразцами или украсить росписью в этническом стиле.

Но несмотря на такую массу плюсов, кирпичный дымоход всё же обладает рядом недостатков.

1. Из-за шероховатой поверхности кирпичной кладки внутренние стенки печной трубы быстро обрастают сажей, что приводит к уменьшению сечения газохода и ослаблению тяги.
2. Наличие прямых углов, кладочных швов и выступающих частей приводит к турбулентности газового потока, из-за чего ухудшается отток продуктов горения.
3. Более сложный монтаж по сравнению со стальными печными трубами или утеплёнными модульными конструкциями.
4. Монументальность и громоздкость кирпичной дымовой трубы является не только визуальным эффектом — вес конструкции достигает 220–350 кг на 1 м высоты. По этой причине при строительстве печи потребуется сооружать более прочное основание или даже отдельный фундамент под дымоход.

Оптимальная конфигурация и расчёт печной трубы из кирпича

Вес кирпичных дымоходов может достигать 1 т и более, поэтому для их использования с печами того или иного типа выбирают одну из двух конструкций:

Фундамент коренного дымохода не может быть ниже 30 см, а его контур не должен выступать за пределы стояка менее чем на 15 см. Если труба пристраивается к внешней стене, то основание заглубляют на тот же уровень, что и основной фундамент.

Устройство дымохода

Если не учитывать, что коренной дымоход нуждается в отдельном основании, то обе конструкции можно считать идентичными. В общем случае они состоят из таких частей:

• шейка — отдел дымохода, который начинается у выхода печи и заканчивается нижней границей разделки. Установленная в этом месте металлическая задвижка позволяет регулировать тягу и перекрывать дымовой канал во избежание скорого выхолаживания помещения;
• распушка (разделка) — утолщение на теле кирпичной трубы, которое обустраивают в месте прохода сквозь перекрытия. Эта часть конструкции имеет стенки толщиной 30–40 мм, благодаря которым сгораемые элементы строений надёжно защищаются от высокой температуры;
• стояк — основная часть, которой наращивается высота печной трубы;
• выдра — расширение трубы в месте её прохода сквозь крышу, которое служит для защиты наружной поверхности дымохода от стекающего конденсата и атмосферных воздействий;
• оголовок — расширение над верхней шейкой, необходимое для завершения конструкции.

Кроме того, конструкция дымохода может дополняться установленным на оголовке зонтиком или специальным отражателем (дефлектором). Последний особенно рекомендуется для районов с порывистыми ветрами или же, наоборот, в местах, которые находятся в аэродинамической тени. В первом случае дефлектор поможет избежать обратного задувания продуктов горения в дымоход, а во втором послужит усилителем тяги.

Кирпичный дымоход имеет несколько основных частей, которые обеспечивают функциональность конструкции, безопасность эксплуатации и длительный срок службы

Высота и другие конструктивные параметры

Чтобы печная труба не находилась в аэродинамической тени крыши, её высота должна удовлетворять нескольким условиям.

1. При монтаже дымохода ближе 1,5 м от конька оголовок поднимают на высоту не менее 0,5 м над самой высокой точкой кровли.
2. Если дымоход устанавливается на расстоянии 1,5–3 м от конька, то он не должен находиться ниже его уровня.
3. При удалении трубы более 3 м её высоту определяют по условной линии, которую проводят вниз от конька под углом 10° к горизонту.

Кроме того, следует учитывать тип материала, который используется на кровле. Для горючих покрытий необходимо делать поправку на 1–1,5 м в сторону увеличения. Если же рядом располагается более высокое строение, то оголовок трубы должен находиться на 0,5–1 м выше его пика.

Следует правильно рассчитать высоту дымохода, иначе не исключено его аэродинамическое затенение крышей здания

Минимальная высота печной трубы от колосниковой решётки или пода до верхнего среза должна составлять 5 м, иначе перепада высот будет недостаточно для того, чтобы обеспечить нормальную тягу.

При определении сечения дымового канала руководствуются действующими строительными нормами. В зависимости от производительности печи выбирают такие размеры газохода:

• 140х140 мм — для агрегатов мощностью до 3,5 кВт;
• более 140х200 мм — для отопительных приборов с теплоотдачей 3,5–5,2 кВт;
• не менее 140х280 мм — если тепловая производительность составляет 5,2–7 кВт;
• более 200х280 мм — для печей мощностью от 7 кВт и выше.

Для дымоходов сложной конфигурации не допускается отклонение отдельных участков на угол более 30 градусов от вертикали. Кроме того, сечение наклонных газоходов должно быть не меньше, чем у вертикальных каналов.

Чтобы избежать постоянной подрезки материала, размеры внутреннего канала следует увязать с габаритами кирпича

Как автор этих строк, хочу напомнить вам один очень важный момент. Выполняя в своё время расчёт кирпичного дымохода, я не учёл одну очень важную его особенность — необходимость привязки линейных параметров сооружения к размерам отдельного элемента кладки. Чтобы вам не пришлось так же, как и мне, повторно всё пересчитывать, делайте полученные значения кратными длине и ширине кирпича, который будет использоваться во время строительства. Разумеется, цифры следует округлять в сторону увеличения, иначе сечение дымового канала будет недостаточным для эффективного отвода продуктов горения из печи.

Какой кирпич подойдёт для строительства

Печная труба функционирует в режиме постоянных изменений температуры и влажности, к тому же подвергается постоянному воздействию атмосферных факторов. По этой причине к выбору материалов для её строительства следует подходить особо тщательно — подойдёт лишь хорошо обожжённый, качественный кирпич. Специалисты рекомендуют выбирать его по следующим признакам.

1. Для кладки дымоходов используется только полнотелый кирпич из красной глины марок М150–250.
2. Если материал имеет светлый оттенок и при простукивании излучает звонкий звук, то это свидетельствует о качественном отжиге. Такой кирпич подойдёт для кладки любого участка — от основания шейки до оголовка.
3. Недожжённый материал издаёт глухой звук и имеет насыщенный светло-красный оттенок. Такой кирпич можно использовать только на неответственных участках под кровлей.
4. Коричневатый оттенок свидетельствует о том, что глиняную заготовку передержали в печи. Пережжённый кирпич имеет самую высокую твёрдость — об этом свидетельствует и выраженный металлический призвук при его простукивании. Несмотря на то, что форма такого кирпича нередко искривляется из-за высокой температуры, лучшего материала для фундамента печной трубы не найти.

Хотя при сооружении дымоходов чаще всего используется цементно-песчаная смесь, самые лучшие результаты показывают трубы, выложенные цементно-известковым раствором. Именно его чаще всего выбирают опытные печники при сооружении внешних дымоходов, а также для кладки частей конструкции, находящихся выше уровня кровли.

Видео: как выбрать кирпич для печи или камина

Схемы кладки

Приступая к строительству печной трубы, не спешите замешивать раствор и делать разметку под фундамент. Прежде всего, следует выбрать чертёж с указанием особенностей каждого ряда кладки (порядовую схему или, по-народному, порядовку). В сети можно найти готовые проекты дымоходов различной степени сложности — от простейших конструкций с одним каналом до сооружений с несколькими газоходами и вентилируемыми стенками. В качестве примера приводим схему порядовки стандартного дымохода с прямоугольным сечением дымового канала. Вы можете взять эту конструкцию за основу, или же, подробно разобравшись с нюансами, использовать чертёж при разработке дымохода индивидуальной конфигурации.

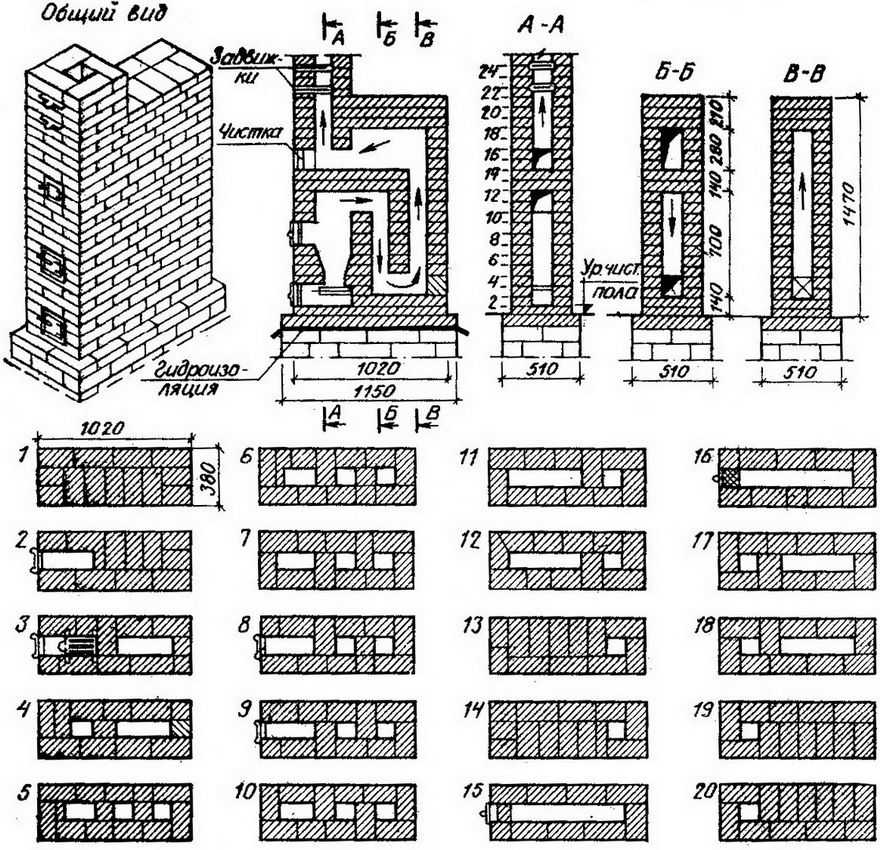

Порядовая схема кладки значительно упрощает процесс строительства и позволяет избежать ошибок в работе

Кирпичный дымоход своими руками: все этапы строительства

Процесс сооружения печной трубы необходимо разделить на несколько этапов — это позволит систематизировать работу и избежать ошибок. На стадии подготовки к строительству выполняют расчёт и порядовку, запасаются инструментом и материалами, а также обустраивают фундамент, если таковой предусматривается проектом. После этого готовят рабочий раствор и приступают непосредственно к кирпичной кладке частей дымохода в помещении, на чердаке и над кровлей. Завершающий шаг — это работы по гидро- и теплоизоляции конструкции, её отделка и испытание.

Какие материалы и инструменты понадобятся

Имея схему порядовой кладки, вы сможете подсчитать необходимое количество кирпича с точностью до 1 штуки. В зависимости от типа строительного раствора вам понадобится цемент, песок и известь. Что же касается инструментов, то надо будет подготовить:

• молоток-кирку и резиновую киянку;
• расшивку для швов;
• жёсткую щётку;
• рулетку;
• отвес, шнур и уровень;
• кельму;
• болгарку;
• ёмкости для раствора и воды;
• сито;
• электрическую дрель со смешивающей насадкой.

Если печная труба будет устанавливаться на отдельный фундамент, то необходимо позаботиться ещё и о материалах для дренажной отсыпки, гидроизоляции, армирования и приготовления бетона.

Особенности строительства надсадной трубы

Если для печи планируется использовать надсадной дымоход, то кладка её плечей должна заканчиваться не ближе чем 0,5 м к потолочному перекрытию — далее начинается, собственно, сама печная труба. Конструкцию возводят по следующей схеме.

1. Выкладывают шейку дымовой трубы. Эта часть конструкции должна содержать не менее трёх рядов и включать в себя задвижку. При установке последней следует руководствоваться соображениями удобства, поскольку перекрывать канал придётся регулярно. Необходимо использовать кладку с перевязкой, когда середина каждого кирпича находится над вертикальным швом элементов нижнего уровня.

   При выкладывании шейки необходимо заложить задвижку, которой можно будет перекрывать дымовой канал

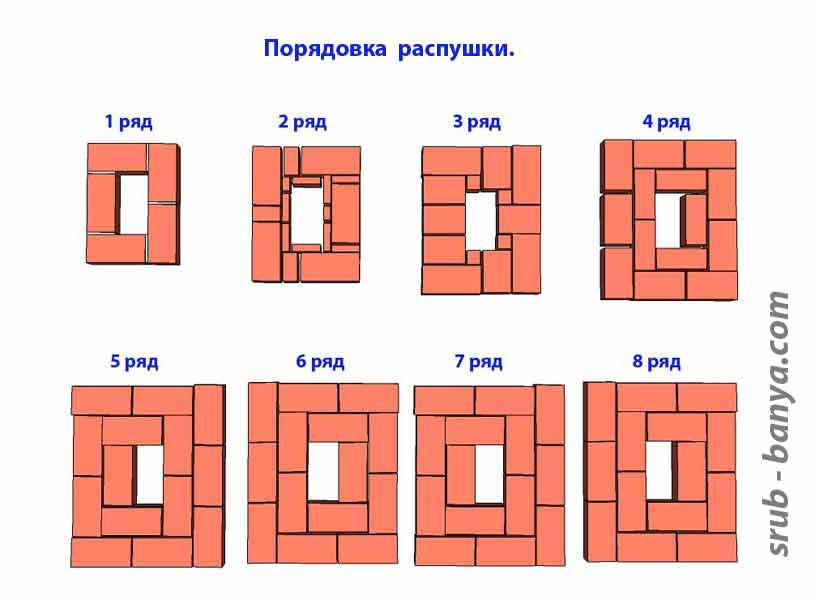

2. Переходят к устройству распушки. Для увеличения внешних габаритов сооружения каждый последующий ряд сдвигают наружу на треть кирпича. Чтобы достичь максимально точной подгонки, кирпич разрезают вдоль или поперёк болгаркой с алмазным кругом. Сужение или расширение внутреннего канала не допускается. Он должен иметь одинаковое сечение по всей высоте дымохода, иначе внутри газохода могут возникать завихрения. Их опасность заключается не только в снижении тяги при топке печи, но и в ускоренном засорении дымохода сажей.
3. С расширением во внешнюю сторону выкладывают с третьего по пятый уровень, компенсируя увеличение размеров внутреннего канала за счёт подрезки кирпичей.
4. Самую широкую часть распушки выполняют несколькими однотипными рядами — всё зависит от толщины потолка. Рассматриваемый нами дымоход имеет два верхних ряда распушки, что соответствует минимальной толщине перекрытия одноэтажных зданий в южных регионах нашей страны. Чтобы защитить перекрытие от воздействия высоких температур, одного лишь утолщения на теле кирпичной трубы бывает недостаточно. По этой причине место прохода сквозь сгораемые конструкции дополнительно теплоизолируют при помощи жаростойких материалов — базальтовой или стеклянной ваты, керамзитовой засыпки и т. д.

   В месте непосредственного прохода через перекрытия распушка выполняется нескольким одинаковыми рядами кладки

5. Начиная от нижнего уровня чердачного помещения, используют ту же схему укладки, что и для шейки печи. Стояк поднимают до тех пор, пока очередной ряд кирпича не достигнет кровли — далее приступают к сооружению выдры.
6. Узел прохода сквозь кровлю выкладывают подобно распушке. Разница состоит лишь в том, что расширение выполняют не сразу по всему периметру, а ступеньками. Их ширина зависит от уровня ряда над кровлей, что отражается в разработанной схеме порядовки.

   Внешнее расширение должно как можно плотнее примыкать к кровле и повторять её форму — это позволит надёжно защитить печную трубу от осадков

7. Узел прохода сквозь кровлю завершают два «полноразмерных» ряда. После этого трубу поднимают на необходимую высоту за счёт верхней шейки. Если дымоход не будет облицовываться и утепляться, то одновременно с выгонкой стояка необходимо выполнять декорирование швов. Для этого боковую поверхность конструкции зачищают жёсткой щёткой, а затем при помощи расшивочного инструмента и ровной деревянной рейки кладке придают завершённость.

Строительство заканчивают двумя-тремя расширяющимися рядами, которые буду играть роль оголовка. К установке зонтика или дефлектора приступают только после того, как схватится раствор.

Вспоминается собственный опыт сооружения кирпичных дымоходов, а вернее, самые досадные промахи. Свою первую в жизни печную трубу я построил с двумя грубейшими ошибками, из-за чего вскоре пришлось её разбирать и переделывать. Во-первых, являясь перфекционистом в душе, я старался строить не только надёжно, но и красиво. Сложность была в том, что закупленный мной кирпич хоть и звенел в руках, однако нередко имел выгнутую форму. Чтобы компенсировать подобный недостаток, я пытался выравнивать кладку за счёт толстых швов, чего не стоило делать ни в коем случае. Хорошо обожжённый кирпич способен простоять под воздействием осадков и ветра намного дольше самого качественного раствора, поэтому толщина швов должна быть не более 3–5 мм. В моём же дымоходе строительная смесь вскорости начала растрескиваться и высыпаться, напоминая о несостоятельности «мастера» тонкими струйками дыма. Во-вторых, при кладке кирпича я уделял больше внимания эстетичности наружной стороны, частенько забывая подобрать излишки выступающего ряда со стороны газохода. Ошибка напоминала о себе во время каждой сезонной чистки — из-за неровностей внутренний канал очень быстро забивался сажей. По этой причине советую не подбирать смесь со стенок внутреннего канала, а напротив, тщательно заглаживать раствором все выступы и впадины. Опытные печники и вовсе советуют скруглять углы, и я не вижу причин им не доверять. Как показывает практика, каналы круглой формы более «тяговиты» и реже забиваются сажей. И последнее, что хотелось бы сказать, — не ленитесь в начале каждого сезона прочистить дымоход специальной щёткой. Потратив на это всего один час, вы сможете чувствовать себя в безопасности и создадите все условия для хорошей, экономичной работы отопительного прибора.

Видео: кладка трубы и растопка печи

Гидроизоляция узла прохода сквозь кровлю

Защита места прохождения дымохода сквозь кровлю является финальным этапом строительства. От того, насколько качественно будет выполнена гидроизоляция, зависит долговечность дымохода, поэтому этому моменту уделяют самое пристальное внимание.

Внешний фартук надёжно защищает узел прохода сквозь кровлю от осадков и конденсата

Заделывать щель между печной трубой и кровлей одной лишь мастикой или герметиком недостаточно. Со временем слой уплотнителя отходит от стояка, растрескивается и перестаёт выполнять свои функции. Для надёжной защиты от влаги должен выполняться ряд условий.

1. Место выхода трубы наружу располагают как можно ближе к коньку, чтобы минимизировать образование снеговых шапок в зимнее время.
2. При монтаже кровельного покрытия место примыкания к стояку оборудуют системой отвода влаги, влагостойкой мембраной и защитным фартуком.
3. В месте крепления фартука к трубе выполняют штробу глубиной 1–2 см. Этого будет достаточно, чтобы осадки и конденсат не попадали в место стыка.
4. Для гидроизоляции используется герметик, устойчивый к постоянным изменениям температуры.

При желании конструкцию можно прикрыть ещё одним кожухом, который сделает её более эстетичной.

Видео: защита кирпичного дымохода от дождя

Не следует думать, что кирпичный дымоход — это сооружение прошлого века. Напротив, самые технологичные печные трубы представляют собой двойную конструкцию из кирпичного кожуха, внутри которого установлена стальная гильза. Такие трубы отличаются максимальным сроком службы и способны добавить несколько пунктов в копилку тепловой эффективности печи. Как вы сами могли убедиться, строительство дымохода из кирпича не требует каких-либо специфических умений и вполне по силам человеку, который привык всё делать своими руками. Так что приступайте к расчётам и смело беритесь за дело!
