Схема кладки печи с плитой для дома или дачи. Кирпичная печь с плитой и духовкой своими руками
Если вам нужно отапливать загородный дом или собственное жилище, то можно произвести строительство кирпичной печи, которая будет выполнять сразу две функции. Одной из них выступает отапливание помещения, а второй – возможность готовить на таком оборудовании пищу. Последнее будет возможно реализовать в том случае, если оборудовать печь с духовкой. Перед тем как начинать работу, вами должна быть рассмотрена схема кладки печи с плитой, что позволит исключить ошибки.
Особенности строительства печи с духовкой
Перед началом работ должна быть подготовлена схема кладки печи с плитой. Конструкция будет включать духовку, топку и варочную плиту. Для того чтобы обеспечить максимальную компактность, нужно изолированную духовку монтировать сбоку от топки. Плита будет располагаться сверху над топочной камерой, а также духовым шкафом, она станет перекрывать кирпичный ряд.
Если духовка будет изолирована, то это значительно облегчит не только эксплуатацию, но и обслуживание, так как готовить в духовом шкафу можно будет почти сразу, не дожидаясь, пока дрова перегорят.
Это отличает данную конструкцию от русской печи.
Рекомендации по строительству
Вами должна быть рассмотрена схема кладки печи с плитой, но необходимо помнить еще и о том, что перед началом возведения конструкции нужно обеспечить ее эффективность, которая будет зависеть от конфигурации дымохода. Для того чтобы увеличить теплоотдачу, следует применять более сложную систему вертикально ориентированных каналов, по которым горячие газы будут передвигаться, отдавая свое тепло стенкам из кирпича. При этом достаточно медленно и продолжительно воздух в комнате будет нагреваться.
Если вам нужна печь с плитой, то вы можете выстроить ее самостоятельно, воспользовавшись готовой схемой. Однако новичку следует не только изучить чертежи, но и ознакомиться с основными правилами укладки печного оборудования. Важно знать о том, как заливается фундамент, выбирается материал, затворяется раствор, а также производится строительство дымохода.
Особенности возведения печи с водяной коробкой
Если вам нужна печь с плитой такого типа, вы должны рассчитывать на то, что ее теплоотдача будет достигать 600 ккал/ч.
Это верно, если топить конструкцию 2 раза в день. Габариты оборудования должны быть равны 102х64х7 см. В качестве главной особенности модели выступает наличие водонагревательный коробки.
Проведение подготовительных работ
Чтобы произвести строительство, нужно будет подготовить красный кирпич в количестве 140 штук. Также понадобится для проведения работ примерно 50 литров раствора, который обладает характеристиками жаростойкости. При таком же наборе материала может быть изготовлена и русская печь с плитой. Понадобится еще и предтопочный лист, он должен быть изготовлен из кровельной стали, из которой нужно вырезать заготовку 50х70 см. Из этого же материала подготавливается полотно, которое будет укладываться под плиту, размер данного элемента равен 115х64 см.
Строительство печи будет невозможно произвести без стального уголка, который используется для обвязки, его нужно подготовить в количестве 8 штук. Печь с плитой не будет функционировать правильно без наличия колосниковой решетки, дверки, а также задвижки.
Первая из них должна обладать размерами 25х18 см. Помимо прочего, нужно приобрести чугунную плиту, размер которой составляет 53х90 см. Водогрейная коробка должна соответствовать размеру 35х35х45 см, а духовой шкаф должен быть эквивалентен следующим габаритам – 35×35х45 см.
Особенности укладки печи
Перед тем как начинать процесс, вами должна быть рассмотрена схема кладки печи с плитой. Первые два стартовых ряда нужно уложить сплошной кладкой, тогда как третий должен быть местом для закладки чистки. На следующем ряду монтируется поддувальная дверца. Водогрейная коробка, а также духовка укладываются в шестом ряду.
Для того чтобы сформировать два канала между боковыми элементами духовки, а также в коробке, изделие должно быть уложено на ребро. На следующем ряду необходимо установить колосники. Русская печь с плитой имеет такую же технологию возведения. Но при строительстве важно еще помнить о том, что топка в обязательном порядке должна быть защищена шамотным кирпичом, а футеровка должна оказаться на 2 см выше духовки.
На одиннадцатом ряду следует совершить перекрытия водогрейной коробки. Плита должна быть смонтирована на рамку, выполненную из металлических уголков.
Особенности работы над “шведкой”
Если вам нужна печь с плитой, то вы можете выбрать конструкцию “шведки”, которая выступает в качестве наиболее предпочтительного варианта. Это устройство совмещает компактность и эффективность в одном корпусе. Данная печь с духовкой и плитой достаточно просто возводится. В такой модели духовой шкаф нужно установить таким образом, чтобы он преграждал путь горячим газам, которые отходят от топки. Подобная конструкция способна улучшить разогрев варочной плиты, которая выступает в качестве свода топочного отопления. Для проведения работ над печью нужно подготовить некоторые материалы и инструменты.
Подготовительные работы
Описанная выше печь с плитой должна укладываться с использованием красного керамического кирпича, который нужно подготовить в количестве 570 штук. Пригодится и огнеупорный кладочный раствор, который нужно заказать в объеме 200 килограмм.
Важно запастись металлическими уголками, а также полосами. Когда изготавливается печь с духовкой и плитой, пригодится, как и в вышеописанном случае, кровельное железо, а также плоский шифер, который необходим для перекрытия варочной камеры. Понадобится колосниковая решетка, чугунная плита, а также духовка.
В качестве особенности модели выступает то, что левая конфорка станет разогреваться сильнее, тогда как правая будет обладать более низкой температурой. Это необходимо учитывать при выборе способа готовки. Печь с плитой своими руками можно изготовить довольно просто. Главное – это быть внимательным и целеустремленным.
видео, чертежи, схемы Строим сами
Кладка печей
Кладка печи своими руками: видео, чертежи, схемы. Каждый человек, во все времена народов, мечтает о том, чтобы добиться домашнего уюта в своем доме. Огонь в доме, приносит свет и теплоту. Для того, чтобы не наделать проблем с огнем в доме, так как он достаточно опасен, необходимо заняться профессиональной кладкой печи и камина.
Коротко о домашних печах, каминах и особенностях их кладки
Настоящая русская печь, с прошлых веков еще привлечена к русскому народу. Так как, это было у них одно единственное тепло, которое сохраняет эффективный обогрев длительное время. А каминами, в большей степени в основном пользовался народ английского происхождения, и в частности из-за того, что камин создает не только принцип уюта, но и спасает от знойных, дождливых вечеров.
Приготовление раствора для кладки печей
Камин и печь, совершенно разные направления, несмотря на один и тот же принцип обогрева, они имеют совершенно противоположные устройства. Камин имеет принцип той же печи, только устанавливается он, в глубине стены. Для того, чтобы все функции четко работали, камин необходимо оборудовать наружным дымоходом. Обычно, специалисты программируют весь окружающий дизайн интерьера жилища, и под него устанавливают определенный дымоход, либо прямой или разведенный. Для того, чтобы печь служила долго и качественно за ней периодически наблюдают сервисные обслуживающие.
Также на сегодняшний день, любые печи и камины имеют красивый образ благодаря узорам, как правило, именно они придают загадочный интерьер жилищу.
Кладка печи из кирпича видео мастер класса
А вообще, каждый хозяин, у которого в планах установить камин либо печь, должен обязательно наградить данную работу профессиональным специалистам, так как данная работа довольно не простая. Отделка печи, обязательно делается из специального печного кирпича. Для того, чтобы в печи не образовывались трещины, ее скрепляют специальными металлическими прутьями и специальной проволокой. Раствор делается из глины и песка. Ни при каких обстоятельствах не рекомендуется при кладке печей, в раствор добавлять цемент. Обязательно при начальной кладке кирпича нужно его вымочить для того чтобы, не было резкого впитывания воды в щели, которые сделаны из раствора.
Схема кладки печи

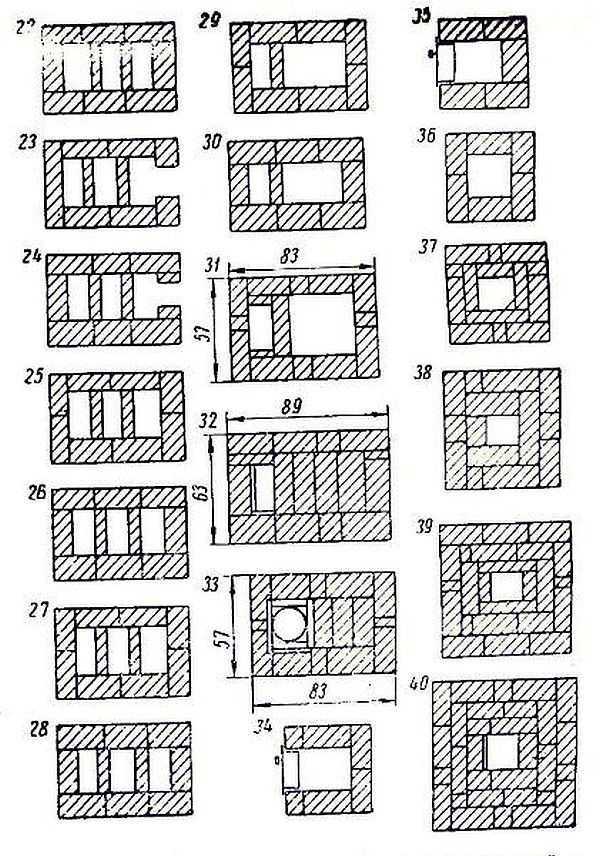

Схема кладки печи с плитой
Обязательно важно помнить, что когда в доме находиться печь долгое время не отапливаемая, и при этом в данном помещении была достаточно низкая температура, печь нужно затапливать постепенно, ни при каких обстоятельствах не затапливать ее резким воспламенением огня.
Так, как при неосторожности данной рекомендации, печь может дать сильные трещины, и со временем осунуться.
Кладка печи из кирпича
Кладка каминов, также очень и очень трудоемкий процесс, которым просто необходимо, чтобы занимались опытные профессионалы. Вообще, на заметку каждому, все подобные работы, которые связаны с отоплением, или то, что касается непосредственно огня, обязательно данной конструкцией заниматься должны только специалисты с большим стажем работы, так как малейшая неосторожность в работе, может привести к опасности для жизни. Итак, кладку камина, начинать нужно с самого простого глиняного кирпича. Камин, как правило, особенно в современном мире не штукатурят, для того, чтобы сохранить свой родной декор, который отлично сочетаем любым интерьером. Раствор в отличие от печи по составу немного иной, его используют как раз из цемента, глины и песка. Качество раствора, должно быть самого высокого уровня, так как от него зависит полностью судьба и долговечность самого камина.
Также для красивого декора камина используют мрамор, но даже если со временем он приелся домочадцам, его можно просто заштукатурить. Вообще камины и печи, сейчас набирают хороший оборот в использовании, так как мода на старинные эксклюзивы давно вернулась в наш современный мир.
Строительство каменного нагревателя – пекарня Apsley Country Bakery
Последовательность строительства противоточного каменного нагревателя и кухонной плиты в нашем доме в качестве основного источника тепла.
Мы с женой уже более 5 лет живем в этом фермерском доме с деревянным каркасом, которому более 100 лет. Нашим основным нагревателем была масляная печь с принудительной подачей воздуха в подвале. Было шумно, а стоимость масла существенно снизилась зимой, когда наш денежный поток был самым низким. В 2014 году мы решили построить каменный нагреватель взамен масляной печи.
Это потребовало бы серьезной реконструкции первого этажа дома, но, по крайней мере, часть этого все равно была бы необходима.
Так как это старый дом, а цокольный этаж недостроен, и большая часть его обнажена скальной породой, необходимо было переделать опоры для основного этажа.
Я подумал, что зимняя сцена подходит для этой темы. Это северная сторона нашего дома, расположенного на 48 акрах леса.
Предыстория и аргументация
Bпрежде чем я начну описывать, что мы сделали, мне нужно рассказать о своих навыках и причинах как для создания нагревателя, так и для выбора материалов.
Сейчас мне за 60, и большую часть своей жизни я был торговцем и многому научился за эти годы, как делая, так и наблюдая. Я опытный специалист по укладке керамической плитки и мрамора, и работа с бетоном, похоже, была генетической предрасположенностью в моей семье. Я сделал много блочных и кирпичных работ, и пекарня, которую я построил (вы можете увидеть укрытие для нее на картинке выше рядом с домом справа), предоставила отличный испытательный стенд для материалов, которые я планировал использовать.
в каменном утеплителе.
Тем не менее, я никогда раньше не строил нагреватель для каменной кладки, и, хотя я надеюсь, что вы извлечете пользу из моего описания, не воспринимайте его как демонстрацию какого-либо опыта работы с этим типом нагревателя. Работа требует больших физических усилий, а напряжения, возникающие при нагревании большой кучи огнеупорного кирпича и цемента, требуют высокого уровня точности изготовления.
Основная причина создания нагревателя заключалась в том, чтобы устранить зависимость от нефти и уменьшить утечку наличных денег, которую требует покупка топлива; у нас есть готовый запас дров прямо на участке. С эстетической точки зрения масляная печь вонючая и шумная, а перебои в подаче электроэнергии являются проблемой.
Наша пекарня — очень скромный бизнес, поэтому наш бюджет на материалы, которые пошли на нагреватель, также должен был быть довольно скромным. Я предпочитаю использовать огнеупорный кирпич исключительно с низким коэффициентом полезного действия.
Я использовал маломощный кирпич в нашей хлебопекарной печи, и он очень хорошо выдержал интенсивную эксплуатацию за последние 5 лет, не показывая значительного износа очага. Я выбираю бетон в качестве облицовочного материала как из соображений стоимости, так и из соображений эстетики и привычности.
Еще один очень важный момент. Наш летний сезон в пекарне очень напряженный, поэтому время строительства у меня было довольно сжатым, поэтому необходимо было пойти на некоторые компромиссы, особенно в отношении моих бетонных работ и уровня отделки, который я собирался достичь, прежде чем обогреватель нужно было вдавить на полную мощность. оказание услуг. Это станет ясно по ходу описания.
Спасибо: Маркус Флинн
Я хочу выразить благодарность Маркусу за его чудесный веб-сайт http://www.pyromasse.ca
Его статьи являются моими главными рекомендациями при разработке конструкции моей собственной комбинированной печи и плиты.
Отличным дополнительным информационным сайтом является http://mha-net.org
Подготовка фундамента
Как упоминалось ранее, фундамент представляет собой грунт и щитовой камень. Необходимо было установить деревянные балки, чтобы можно было вырезать отверстие в основном полу и залить фундамент для поддержки обогревателя.
Подготовка основного пола.
Необходимо было убрать стену, чтобы освободить место для обогревателя и получить доступ к уже существующей дымовой трубе, которую будет использовать обогреватель.
Плита основного этажа Плита хорошо поддерживается и имеет большое количество арматуры. Я использовал двойной слой цементной плиты внизу. | Итак, посреди нашего дома огромная дыра. |
Это мой сын в яме. Дымоходом служила масляная топка с вкладышем, который мы вытащили. Изолированный дымоход был в отличном состоянии (слава богу). Кирпичный фундамент и планировка
Площадь каменки и печи была весьма ограничена, а правильное расположение дымовых каналов было непростой задачей. Это приводит к необходимости быть нетрадиционным в отношении компоновки печи.
Это пекарня Пеппер; все наши клиенты любят ее. | Как было сказано ранее, места было тесно и видно, что дымовой канал от печки также служит задней стенкой канала каменки. |
Я определенно нервничал по поводу закрытия дымового канала. Это была точка невозврата. |
Конфигурация плиты
Из-за нехватки места я не смог построить плиту с обычным каналом дыма/огня; у которого огонь (с точки зрения дверцы печи) движется влево или вправо. В моем случае мне пришлось поставить дверцу печи на конец печи и заставить огонь двигаться спереди назад, от двери.
Другим следствием нехватки места является то, что огнеупорный кирпич нужно было укладывать в виде блесток.
Я использовал шурупы Tapcon для крепления дверей, и я беспокоился о том, чтобы они держались в обычных кирпичах, поэтому я прикрепил к двери огнеупорный кирпич. Я планирую облицовывать печь медью, чтобы внешний вид кирпича не беспокоил. Выемки, вырезанные в огнеупорном кирпиче, предназначены для фланцев на дне большой крышки печи. | Остальная часть печи легла хорошо, и колпаковая камера была готова.  Мы не можем просто бросить их, иначе дрова ударятся в колпак. кирпич. С закрытой варочной панелью и дымоходом и подсоединением к дымоходу мы могли использовать варочную панель, пока я заканчивал обогреватель. Некоторое давление было отключено. |
Нагреватель
Как вы можете видеть на рисунках, сердцевина нагревателя поднимается одновременно с отделкой варочной панели, поэтому нам нужно немного вернуться назад.
Я делаю разумную работу по поддержанию кирпичной кладки в чистоте, прямо и ровно, но это не профессиональная работа, и я, вероятно, никогда не буду строить другую. Я планирую построить вторую печь для выпечки, они просты по сравнению с этой.
Я внес изменение в общее решение, добавив щитовые кирпичи над дверью. Выравнивание и обработка боковых каналов довольно просты. |
Примеры, которые я видел, приваривают фланцы к нижней части уголка над дверным проемом. Я решил вставить пару стальных стержней, чтобы удержать кирпич и устранить зазор, вызванный стальными фланцами. Я решил использовать огнеупорный кирпич, чтобы закрыть камеру сгорания. Камера обычно закрывается плитами из литого огнеупорного цемента, но я нашел это очень дорогим; огнеупорный кирпич был меньше. |
Внешняя облицовка
Как упоминалось в начале, я решил использовать бетон для внешней облицовки нагревателя. Отчасти это было связано с экономикой, цемент дешевый, а у меня на участке куча заполнителя.
Отчасти, хотя именно здесь я мог играть и сочинять пьесы по своему желанию. На самом деле у меня не было конкретного плана, это был вопрос работы с тем, что у меня было, и с тем, насколько большую часть я хотел поднять на место.
На ходу я складывал фигуры. Важные части, которые имели существенное отверстие, должны были быть достаточно большими и иметь в себе арматуру. Как только бетон был установлен, каждая деталь устанавливалась на место; обычно это означало около 24 часов. Я использовал термоусадочную пленку, чтобы выровнять формы, и оказалось, что мне понравился внешний вид внутренней поверхности бетона; готовое было гладким и выглядит как мыльный камень. | Вмятина, которую вы видите на бетоне, образовалась от коры дерева, вдавленной в поверхность. Не сделано Итак, обогреватель не до конца готов. Нет кепки. Отчасти это потому, что у меня не хватило времени, стало холодно, и мне нужно было заставить его работать. Что не менее важно, не было времени, чтобы все бетонные элементы должным образом высохли, прежде чем они были установлены на место. Я предвидел это, поэтому каждая деталь имеет форму, позволяющую оставаться на месте в сухом состоянии. В то время как я цементировал их на месте, я знал, что цемент не обязательно прилипнет (а некоторые из них не приклеились). Итак, я знал, что этой весной мне нужно будет снять некоторые из верхних частей и установить их заново. Запрещено надевать колпачок на обогреватель. |
Я складываю дополнительную термоусадочную пленку, чтобы создать формы.
Таким образом, вершина каждого из них покрыта песком толщиной около фута. В центре внимания проекта: кирпичные печи – Belgard
