Дровяная печь своими руками – как сделать экономичное печное отопление на дровах, устройство, схема, чертеж, конструкция с водяным контуром, реактивная, железная, металлическая, для теплици + видео

Дровяная печь придумана людьми ещё в древности. Но поскольку у неё масса преимуществ, она до сих пор используется в хозяйстве и жилье. Из-за простоты конструкции её, на первый взгляд, легко сделать самому. Однако есть некоторые нюансы, если их не учесть, в дальнейшем при эксплуатации отопительного прибора возникнут проблемы. Поэтому рассмотрим вопрос её изготовления своими руками как можно подробнее.

Содержание

  • 1 Где используют, достоинства и недостатки

  • 2 Виды дровяных печей для дома: какую конструкцию лучше выбрать для самостоятельного изготовления

  • 3 Устройство и отличительные особенности

  • 4 Расчёт основных параметров с чертежом и схемой

  • 5 Необходимые материалы и инструменты

  • 6 Подготовка и выбор места установки

  • 7 Как сделать экономичную печь на дровах своими руками

    • 7. 1 Металлическая — конструкция без использования сварки

    • 7.2 Железная печь на дровах своими руками для дома и дачи — вариант со сваркой

  • 8 Особенности эксплуатации

  • 9 Чистка и ремонт

    • 9.1 Видео: изготовление из бочки и кирпича своими руками

Где используют, достоинства и недостатки

Конструкция описываемого аппарата известна практически всем взрослым людям. Во внутреннюю полость корпуса печи закладывают дрова, которые прогорают после розжига спичками и бумагой, а дым выходит в трубу, герметично приделанную сверху. В процессе сжигания топлива стенки установки греются и отдают тепло помещению.

А снизу, под основным звеном, обычно находится ещё одна маленькая камера, отделённая от топки решёткой — так называемое поддувало, куда проваливается зола по мере прогорания дров. Всё описанное является стандартной схемой.

Вот фотография такой классической железной печи на дровах.

Эта конструкция годится для установки в любом месте

У данного аппарата есть ножки, и при желании его можно переставить перед растопкой. Такие экземпляры часто используют в гаражах. Вот мы и подошли к вопросу применения дровяных печей. Итак, основные варианты их использования:

  • в гараже для отопления,
  • для обогрева дачного домика,
  • в капитальной избе (русская печь тоже работает на дровах),
  • в небольших производственных помещениях для поддержания тепла,
  • прямо на природе для того, чтобы согреться и сготовить еду.

В зависимости от указанных вариантов, применяют ту или иную модификацию дровяной печи. Но все случаи использования описываемого прибора объединяет одно — у такого оборудования плюсов больше, чем минусов.

Основные достоинства таковы.

  • Простая конструкция, лёгкость изготовления.
  • Дешевизна.
  • Дрова можно не только недорого купить, но и найти самому в лесу (или использовать в качестве материала старую мебель).
  • Многие конструкции долго держат тепло.
  • Дымовую трубу легко вывести наверх.
  • Существует возможность варки и жарки блюд одновременно с отоплением помещения.
  • Используется экологически безопасное природное топливо.

Ну а недостатков немного:

  • относительно низкий КПД,
  • дым от сгорания дров токсичен, если нарушена герметичность оборудования,
  • можно обжечься, если коснуться дверцы или стенок топки.

Впрочем, даже эти минусы в некоторых конструкциях легко минимизировать.

Виды дровяных печей для дома: какую конструкцию лучше выбрать для самостоятельного изготовления

В зависимости от устройства, общей компоновки различают несколько типов описываемых генераторов тепла.

  1. Буржуйка переносная, состоит из камеры сгорания, поддувала и трубы.
  2. Капитальная чугунная печка, компоновка такая же, но основание вделано в пол, а труба выходит на крышу.
  3. Тепловой генератор длительного горения. Здесь несколько изменён принцип сжигания дров, но об этом позже.
  4. Русская печь, выложенная из шамотного кирпича с применением цементного раствора. Её конструкция очень сложная. Без специальных знаний и умений самостоятельно изготовить невозможно.

Мастерство изготовления русской печи передаётся по наследству

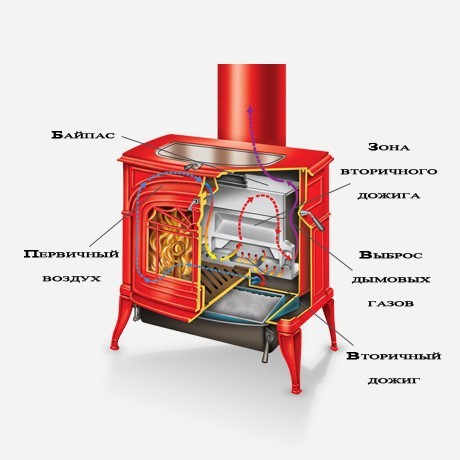

В печи длительного горения применяется следующий принцип. Дрова поджигают не снизу, а сверху. За счёт этого топливо прогорает очень медленно. Причём воздух подаётся также сверху и одновременно на дрова давит поршень. Ниже показана наглядная схема.

Воздуховод связан с поршнем

Такие печи ещё называют пиролизными. Дело в том, что сверху, над камерой сгорания, у них образуется пиролизный газ — это такой красноватый дым с продуктами догорания дров. Понятно, что самостоятельно изготовить подобную печь крайне сложно, да и нет необходимости. Она годится лишь для огромных помещений, где затраты на оборудование отопления априори большие.

Естественно, проще всего изготовить обычную металлическую печку, встроенную нижней частью в пол дома. Именно такую конструкцию обсудим далее.

Устройство и отличительные особенности

Итак, обязательные составляющие классического генератора тепла, который мы будем изготавливать.

  • Топочная камера.
  • Поддувало или так называемый зольник.
  • Дымоход.

Но здесь следует назвать и необходимые для функционирования установки основные детали.

  1. Дверцы камер.
  2. Решётка для ссыпания золы (колосник).
  3. Выдвижная заслонка, находящаяся в дымоходе (или так называемый шибер).
  4. Крышка варочной конфорки.

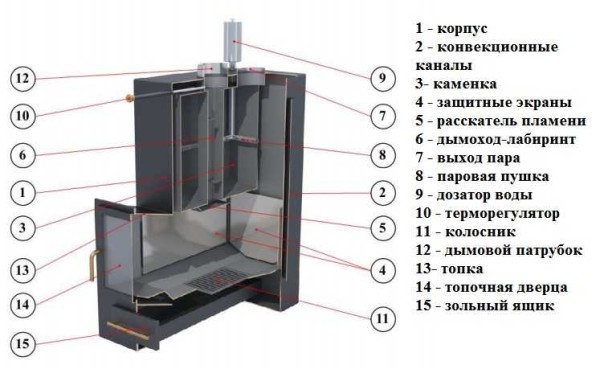

Проиллюстрируем всё это на схеме.

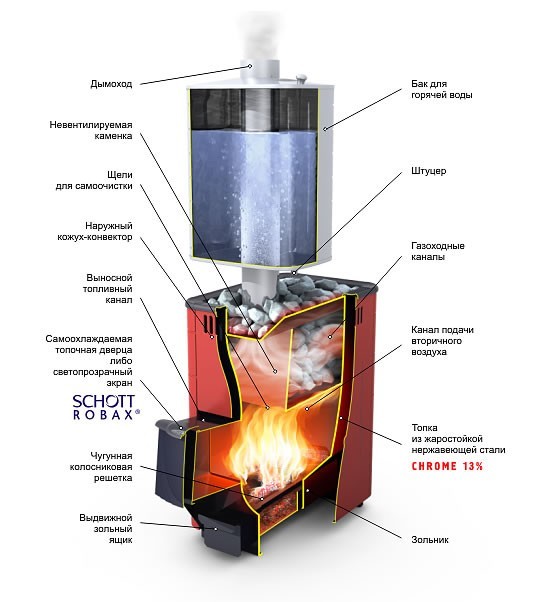

Наличие боковой дверцы и вторичной топки необязательно

Решётку для осыпания золы также называют колосником.

Перед изготовлением печи делают расчёт и эскиз.

Расчёт основных параметров с чертежом и схемой

Для проектирования классической экономичной печи на дровах необходимо знать площадь отапливаемого помещения. Эта величина нужна для определения объёма камеры сгорания, а также габаритов печки.

Предположим для примера, что нам необходимо отапливать помещение 40 м2. Посчитаем требуемый объём дровяной топки.

Известно, что в среднем при сгорании 1 кг дров выделяется мощность 4 квт. Существует также распространённое соотношение для усреднённого подсчёта мощности печи в зависимости от площади помещения высотой 2,5 м. Обычно для отопления 10 м2 достаточно 1 квт мощности. А для отопления 40 м2 соответственно достаточно 4 квт.

Значит, из вышесказанного следует, что наша топка должна вмещать хотя бы 1 кг дров. Известно, что 500 кг высушенных поленьев занимает приблизительно 1 м3. Получается, искомый объём можно найти, если поделить кубометр на 500 кг.

Находим V = 1 / 500 = 0.002 м3.

Однако это число вовсе не означает, что у топки должен быть именно такой объём. Просто необходимо заложить габариты, при которых полость получится не меньше или больше. Тогда при всего лишь одной закладке дров мы сможем обеспечить полное прогревание всей заданной площади.

Итак, наша камера сгорания должна иметь объём не меньше, чем 0,002 м3. При принятии размеров печки будем учитывать данную величину.

Пусть ширина нашего теплового генератора будет 40 см. Высоту примем равной 50 см. А размер от дверцы топки до задней стенки тоже 50 см. Высоту камеры сгорания возьмём 40 см (остальное займёт поддувало). Тогда объём топки V = 0,4 м х 0,4 м х 0,5 м = 0,08 м

3. Эта величина больше, чем необходимые нам 0,002 кубометра. Значит, печка обеспечит требуемую мощность для отопления 40 м2.

Сделаем чертёж.

Можно набросать эскиз от руки (на рисунке размеры не из примера)

Теперь нужно раздобыть требуемые материалы.

Необходимые материалы и инструменты

Дровяную печь разные умельцы делают из чего угодно. Существуют экземпляры из бочки, из бидона, даже из трубы.

Это полевой вариант

Сделаем тепловой генератор из металлических листовых заготовок. Но при этом будем помнить, что самый подходящий материал, который хорошо выдержит постоянный огонь — это чугун. Толщина стенки пусть будет 5 мм.

Подготовим чугунные листы с S = 5 мм следующих параметров. Боковины для нашего примера пойдут со следующими габаритами: 0,5 м х 0,5 м (количество — 2 шт). Дно получится с размерами 0,4 м х 0,5 м. То же касается и верхнего листа. Задняя стенка имеет габариты: 0,4 м х 0,5 м. Переднюю стенку с дверцами лучше приобрести отдельно, ввиду сложности изготовления. На «блошиных» рынках нередко продают разные части от печей. Также необходима труба диаметром 200 мм. Колосник сделаем из листа 0,4 м х 0,5 м. Составим список.

  • Лист 0,5 х 0,5 – 2 шт.
  • Лист 0,4 х 0,5 – 3 шт.
  • Лист 0,4 х 0,5 – 1 шт.
  • Передняя стенка с дверцами.
  • Труба диаметром 200 мм.
  • Кирпичи (если делаем вариант без сварки).
  • Цемент и песок (то же самое).

Из инструментов понадобятся мастерок, болгарка и строительный уровень.

Подготовка и выбор места установки

Для начала раскладываем все материалы перед собой. Но делаем это на месте установки печки. Последнее выбираем так. Для максимальной эффективности тепловой генератор монтируют в углу помещения, чтобы тепло распространялось на 2 стены, а не терялось в 4-х направлениях.

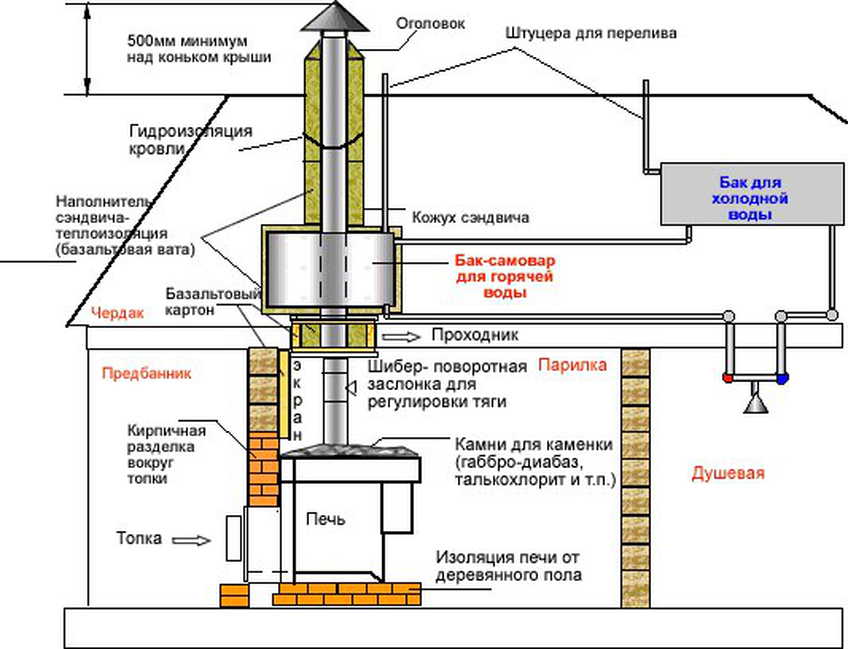

При этом необходимо оставить небольшой зазор от стен, равный примерно 150 мм. Если печь используется в дачном доме, желательно ещё при его строительстве предусмотреть дымоход и провести верхнее звено трубы через крышу.

Фундамент под наш агрегат можно не закладывать, потому что при заданных параметрах вес получится небольшой. Если же печка планируется массивная, то лучше подготовить основание из бетона.

Как сделать экономичную печь на дровах своими руками

Печь можно сварить из металла, но существует вариант конструкции, где можно обойтись без сварки. Рассмотрим оба способа.

Металлическая — конструкция без использования сварки

Соберём агрегат без применения электродов.

А для устойчивости обложим стенки печки кирпичом. К тому же такое решение поможет дольше сохранять тепло после окончания топки. Ведь кирпичи хорошо держат температуру.

  1. Устанавливаем лист для днища на ровную бетонную поверхность пола (если она деревянная, тогда нужно предварительно обмазать её бетоном и зашпаклевать. Проверяем строительным уровнем прямолинейность.
  2. Дальше монтируем боковины. Просто прижимаем их к дну, соблюдая вертикальность установки с помощью уровня. Сразу же выкладываем кирпичи с раствором, поддерживая таким образом стены печи.
  3. Устанавливаем заднюю часть и тоже обкладываем её кирпичами.

    Задняя часть

  4. Монтируем переднюю, фасадную поверхность печи.
  5. Подрезаем болгаркой колосник в размер внутреннего профиля печи. Делаем прорези, чтобы получилась решётка.

    Получится примерно так

    Устанавливаем колосник внутрь. Он должен «застрять» в печи из-за своих габаритов.

  6. На верхней поверхности изделия предварительно прорезаем квадратное отверстие для выхода дыма.

    Так правильно нужно держать инструмент

  7. Ставим верхний лист и докладываем кирпичи.
  8. Устанавливаем трубу для выхода дыма. Место стыковки дымохода с печью обмазываем огнеупорным герметиком.

Получается примерно такой вариант.

Снизу можно оставить полости для лучшего прохождения тепла

Перед печкой лучше уложить металлический лист (как на данном фото), чтобы в случае падения горящих углей при открытых дверцах не повредить пол или, того хуже, не устроить пожар!

У описанной печи на верхней её части обычно ещё присутствует конфорка с крышкой для готовки еды. Во время сжигания дров круглую крышку снимают и на её место ставят, например, кастрюлю с водой. Жидкость закипает на практически открытом огне. Но самостоятельно проделать круглое отверстие для конфорки в чугуне очень трудно. Лучше приобрести верхнюю часть печки на «блошином» рынке, так же, как и фасад конструкции.

При первой закладке дров проверяем герметичность соединений — не пропускает ли где наша печка дым? Если обнаружена «утечка», достаточно замазать подозрительное место огнеупорным герметиком.

Железная печь на дровах своими руками для дома и дачи — вариант со сваркой

Если у хозяина жилища имеется сварочный аппарат, а также он умеет работать с электродами, можно сделать сварную конструкцию и не обкладывать её кирпичами. Инструкция на изготовление данной печи напоминает предыдущую, только из инструментов добавляется сварочный аппарат. Вкратце руководство по монтажу выглядит так.

  1. Устанавливаем днище на выбранное место. Затем прихватываем боковые стенки. Для проверки перпендикулярности пользуемся каким-нибудь куском листа с правильным углом 90 градусов.
  2. Прихватываем заднюю часть печи. Провариваем все три грани конструкции.

    Компактный сварочный аппарат удобен

  3. Устанавливаем фасад генератора тепла в сборе с дверцами. Провариваем швы снаружи. Здесь возможно и самостоятельное изготовление передней части печи. Для этого достаточно приварить сплошной лист, затем вырезать в нём болгаркой квадратные отверстия для топки и для зольника, наконец, взять дверцы с шарнирами и прихватить сваркой к печи.

    Здесь дверцы уже приварены, верх тоже

  4. Подготавливаем и устанавливаем решётку для осыпания золы — колосник. Как это делается, описано в предыдущей инструкции. Приваривать данную деталь не нужно.
  5. Устанавливаем верхнюю часть, провариваем по периметру. Далее, с помощью сварочного аппарата прорезаем круглое отверстие для дымоудаления.
  6. Монтируем трубу дымохода. Её тоже привариваем к верхушке печки.

Получается примерно такая конструкция.

Дверцы должны открываться на 180 градусов

После остывания швов генератором тепла можно воспользоваться по назначению.

Особенности эксплуатации

Печи на дровах достаточно неприхотливы в работе. Знай только, закладывай твёрдое топливо и наслаждайся теплом! Единственное, за чем надо следить: чтобы печь не прохудилась и не начала пропускать дым в помещение.

При растопке поддувало поначалу не закрывают, чтобы огонь лучше разгорелся. Но когда пламя уже активно играет в топке, нужно плотно закрывать все дверцы печи.

По окончании работы установки обычно закрывают шибер — это делается для того, чтобы тепло не уходило из печки через дымоходную трубу.

Чистка и ремонт

При интенсивной эксплуатации примерно раз в месяц необходимо подвергать дровяной генератор тепла профилактической чистке. Это связано с тем, что печка постепенно засоряется продуктами сгорания дров — зольной крошкой. Последняя мешает нормальному функционированию агрегата.

Если появились какие-то места, где дым прорывается из печи не в дымоход, а прямо в комнату, необходимо посредством внешнего осмотра определить эти прорехи.

Когда они выявляются в сварных швах, можно снова воспользоваться электродами. Но есть и другой кардинальный способ для любых дефектных мест. Достаточно замазать их огнеупорным герметиком или цементом, смешанным с жидким стеклом.

Однако обычно качественно сделанная печь служит долго и не доставляет неприятностей.

Видео: изготовление из бочки и кирпича своими руками

Приведённые инструкции являются лишь одним из многих способов изготовления дровяного агрегата для отопления. Но они показывают, с какими трудностями можно столкнуться в процессе создания собственной конструкции. Вместе с тем мастеровитый человек с фантазией может придумать свой индивидуальный проект на основе описанного. Главное, подойти к делу с душой.
