Печная труба на крыше: вывод дымохода на крышу

Печная труба на крыше – это обычное дело для любого частного дома. А как сооружается этот элемент дымохода? Какие можно использовать материалы, и какие существуют нюансы?

Содержание

1. О материалах и применяемых схемах
2. Выводим печную трубу на крышу

О материалах и применяемых схемах

Русская печь всегда была главным сооружением в жилище. Но даже по прошествии многих веков и совершенствование технологий без печных труб на крыше не обходится ни один частный дом. В отводе дыма нуждается любой отопительный прибор, включая газовые котлы и камины.

Прежде всего, необходимо разобраться с применяемыми схемами отвода продуктов горения. В зависимости от них место вывода печной трубы на крышу будет разным. Как правило, используют следующие основные схемы дымоходов:

1. Скрытый. Такой способ установки дымохода подразумевает наличие вентиляционных полостей внутри стен дома. Такой способ помогает скрыть все коммуникации. В этом случае труба будет выводиться на крышу через одну из несущих стен.
2. Внешний. В этом случае труба от отопительного прибора выводится наружу, а далее идет по внешней стене дома.
3. Коренной. Такой дымоход считается классическим. Здесь вертикальный стояк идет непосредственно от печки или камина. В этом случае дымоход возводится на собственном фундаменте.

Скрытый и коренной дымоход требуют вывода печной трубы на крышу. Внешняя схема проще в монтаже, но существенно портит внешний вид дома, поэтому она используется редко.

Перед началом работ необходимо выбрать используемый для трубы материал. Все применяют три основных группы – это керамика (в основном жаростойкий кирпич), металл и асбестоцемент. У каждого типа материала есть свои плюсы и минусы.

Классическим считается дымоход из кирпича. Именно такой материал используется при создании коренного дымохода. В этом случае печная труба на крыше также делается из кирпича, но можно использовать и асбестоцементные трубы. Последний вариант более устойчив к атмосферным воздействиям и служит дольше.

Металлические трубы в качестве материала для печных труб также используются часто, но тут есть свои нюансы. Сталь хорошо проводит тепло, а значит, трубопровод внутри дома необходимо тщательно утеплять. Плюс ко всему требуется особое внимание обратить на пожарную безопасность. Если труба будет проходить через деревянные перекрытия, то при нагреве они могут начать гореть.

Перед тем как вывести печную трубу на крышу необходимо определиться с схемой самого дымохода и используемым материалам. Наиболее популярный вариант считается коренной и скрытый. При этом вторую схему можно сделать только во время строительства дома, так как дымоход будет проходить внутри одной из несущих стен. В качестве материала для трубы можно выбрать огнеупорные кирпичи, сталь или асбестоцементные трубы.

Выводим печную трубу на крышу

Прежде чем приступить к работе следует четко определиться с местом. Конечно, оно будет сильно зависеть от выбранной схемы дымохода. Но все-таки стоит учитывать некоторые рекомендации специалистов. К ним относится следующее:

• нельзя выводить печную трубу на крышу поблизости от окон и балконов. В противном случае угарный газ будет проникать в жилище. Лучше разместить трубу от балкона или окна на расстоянии от 1,5 метров;
• нежелательно выводить печную трубу на крышу через ендову. Зимой здесь активно скапливается снег, что может повредить места примыкания дымохода. Кроме этого, герметизировать трубу, выходящую через ендову очень сложно;
• лучше всего вывести трубу через конек. Здесь не скапливается снег, и герметизацию стыков сделать легко. Но если на крыше есть коньковая балка, то провести через нее трубу будет сложно.

Это тоже важно знать:  Дымоход для бани своими руками

Оптимальный вариант – это место недалеко от конька крыши. В этом случае можно довольно легко провести герметизацию стыка, плюс ко всему большая часть трубы будет находиться в закрытом помещении (чердаке), что заметно продлит ее срок службы.

Также выбор места зависит от угла наклона ската и уровня зимних осадков в вашем регионе. Если труба будет расположена слишком близко к краю крыши, то во время схода снега она может быть повреждена. Если другого места выбрать нельзя, то перед дымоходом устанавливают защитные приспособления (снегозадержатели).

Рекомендации специалистов касаются и высоты дымохода. Тут многое зависит от места расположения трубы. Если дымоход выходит на расстоянии до 1,5 от конька, то его высота должна быть минимум полметра. Если труба расположена дальше, то ее верхний край должен минимум совпадать с уровнем конька.

При выводе печной трубы на крышу для нее создается собственная стропильная система. Она выполняется из боковых стропильных ног и поперечных балок, все элементы выполняются из деревянного бруса. Такая стропильная система должна отстоять от трубы на расстоянии 15-20 сантиметров. Это необходимо из-за пожарной безопасности.

Места прохода трубы через кровельный пирог требуется тщательно гидроизолировать и защитить от потерь тепла. При это необходимо использовать только негорючие материалы. Очень часто, чтобы облегчить работу, используют уже готовые решения – модульные дымоходы «сэндвич».

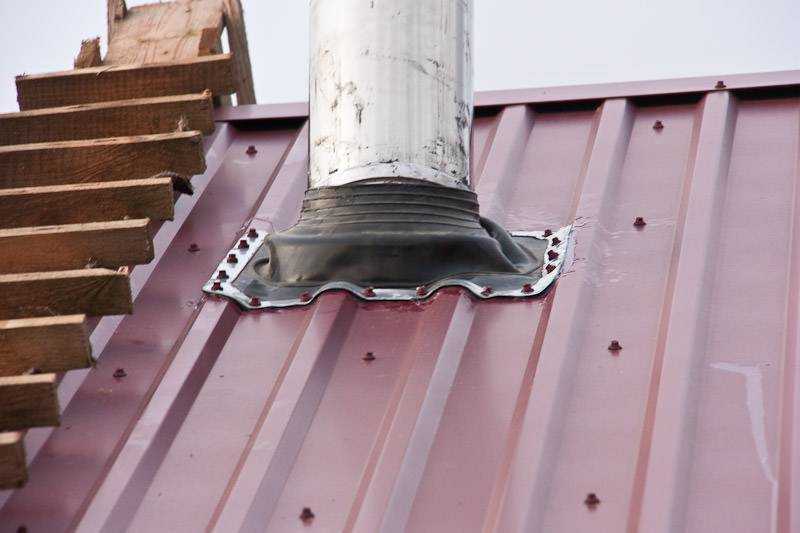

Такие комплекты могут быть выполнены из различного материала. Выбор подходящего варианта будет зависеть от используемого топлива. В комплект входят следующие основные элементы:

• юбка – приспособления защищающее место выхода трубы на крышу;
• кровельный проход – устройство, предназначенное для пропуска печной трубы через кровельный «пирог»;
• сама труба, сделанная из нескольких секций;
• различные хомуты и крепежные приспособления.

Монтаж и проводка такой трубы через крышу осуществляется без особых проблем. Главное, вырезать в кровельном «пироге» отверстие необходимого диаметра и формы.

При выводе печной трубы на крышу важно правильно выбрать место. Лучше всего, если это будет участок поблизости к коньку. В этом случае сама труба будет более надежно защищена, и при этом провести качественную герметизацию не составит большого труда. При проходе через кровельный «пирог» необходимо сделать отдельную стропильную систему для трубы. Кроме того, провести тщательную защиту от возгорания. Чтобы облегчить задачу можно воспользоваться уже готовыми модульными дымоходами, в составе которых уже предусмотрены все необходимые приспособления и устройства.

Установка печной трубы на крыше

Сечение трубы должно соответствовать размерам топки. Чем она больше, тем сильнее огонь и, таким образом, большее количества дыма. Для его беспрепятственного прохождения необходимо организовать большее сечение трубы дымохода. При недостаточном размере дым начинает попадать внутрь комнаты. Если же труба имеет сечение гораздо большее чем топка, то это приводит к уменьшению силы тяги и увеличению количества конденсата на стенках. При высоком уровне теплоотдачи трубы дым, поднимающийся по ней, очень быстро остывает, что приводит к снижению тяги.

Перед началом работы по обустройству печной трубы необходимо определиться с материалом, основным требованием к которому является стойкость к высоким температурам. Так, внутренняя поверхность трубы должна быть в состоянии выдержать жар в 1000 градусов на протяжении 30 минут и 500 градусов — при постоянной топке. Газы, поднимающиеся вверх по трубе, могут иметь гораздо меньшую температуру (около 300 градусов).

Запас термостойкости необходим для того, чтобы дымоход был в состоянии выдержать воспламенение сажи, оседающей на стенках трубы. Наружная часть дымохода не должна нагреваться выше 90 градусов, а в местах прохода через легко воспламеняемые конструкции (кровельный пирог) – не больше 65 градусов. Заделка печной трубы на крыше дома должна быть герметичной и пожаробезопасной.

Все эти требования может удовлетворить такой материал как кирпич. Именно поэтому он уже давно используется для возведения печных дымоходов. Но кладка кирпича порой может оказаться сложной и не каждый владелец дома сможет выполнить этот тип работ самостоятельно. Тем более, что здесь необходимо применить знание не только кирпичной кладки дымохода, но также и печных работ.

Следует заметить, что трубы к каминам и варочным печам могут отличаться по степени нагреваемости. В печных трубах воздух и стенки могут прогреваться до 250-300 градусов, в то же время в камине этот показатель достигает 400 градусов. Поэтому для организации дымохода камина необходимо использовать жаропрочный кирпич из шамотной глины. Толщина стенок при этом не должна быть меньше 15 см, а швов — не менее 5 мм. Из-за этого стоимость строительства дымоходной трубы для камина может заметно возрасти. Кроме того, увеличивается и вес полученной конструкции, что влечет за собой необходимость закладки более прочного фундамента.

Нередко для возведения печных труб используется асбестоцемент. Трубы из этого материала устанавливают в банях, летних кухнях и дачных домиках. Также такое решение является наиболее экономически выгодным при строительстве мангалов и барбекю. Преимущество асбестоцемента в том, что он быстро монтируется и стоит недорого. К тому же вывод печной трубы через крышу можно сделать без применения защитного короба и разрезания кровельного пирога. Но наряду с этим, асбестоцементный дымоход может дать трещины при высоких температурах. Кроме того сама поверхность материала очень нагревается, что не позволяет его использовать вблизи легковоспламеняющихся конструкций (подробнее: “Дымоход из асбестоцементной трубы”).

Дымоход из нержавейки

Современная дымоходная труба нержавейка нашла широкое применение при установке газовых котлов и в саунах. Согласно пожарным нормам, такие дымоходы необходимо изолировать материалом, стойким к высоким температурам, так как поверхность трубы сильно разогревается и может стать причиной возгорания. Кроме того, сталь достаточно тонкая, что не позволяет трубам длительное время выдерживать высокие температуры. Это является основной причиной частой поломки таких дымоходов.

Несмотря на то, что внутренняя поверхность таких дымоходов достаточно гладкая и обеспечивает хорошую защиту от накопления шлаков, в ней часто образуется конденсат, что со временем может привести к коррозии материала. Кроме этого, материал таких труб слишком тонок для того, чтобы выдерживать высокие температуры на протяжении длительного времени. Поэтому такие трубы довольно быстро выходят из строя. Также в них происходит обильное выделение конденсата, так как дым быстро остывает.

Сэндвич трубы

На сегодняшний день применение двустенных труб становится все более популярным. Сандвич дымоходы изготавливаются на заводах, что позволяет жестко контролировать качество продукции, ну а монтируется сэндвич труба своими руками без особых трудностей. Такие дымоходы отличаются высокой надежностью и пожаробезопасностью.

Кроме того, нержавеющие трубы для дымохода отлично справляются с действием агрессивной среды.

Внутренняя труба дымохода изготавливается из нержавейки. Она оборачивается слоем теплоизоляции, который с свою очередь защищается оцинкованной сталью. Монтируют такой дымоход отрезками длиной в один метр. К достоинствам сандвич труб можно отнести быстроту сборки и легкость. Благодаря низкой массе, удается сэкономить средства на строительстве фундамента под печь. Также минимальные затраты времени и сил занимает кровельная проходка для печной трубы. Кроме того труба имеет различные диаметры, что позволяет подобрать необходимый сандвич-дымоход под конкретную топку.

К недостаткам подобных конструкций можно отнести высокую стоимость, малый срок службы и недостаточная герметизация печной трубы на крыше. При изменении температур, внутренние части могут смещаться друг относительно друга, что приводит к разгерметизации обшивки, а это может стать причиной возгорания.

Производители гарантируют, что сандвич дымоходы могут прослужить до 10 лет.

Модульные дымоходы

Такое решение является продуктом современных технологий. Внутреннюю часть трубы делают из огнестойких материалов, поверх которых следует утеплитель из базальтовой ваты. Верхнюю оболочку трубы создают из легкого бетона. Нагрев внешней части трубы не превышает 50-60 градусов, что позволяет отделывать дымоход декоративными элементами. Модульные дымоотводы в полной мере удовлетворяют всем требованиям, предъявляемым к печным трубам. Цена такого решения сравнима с сандвич трубами, но срок эксплуатации значительно выше — около 30 лет. Читайте также: “Как почистить дымоходы в печи народными средствами”.

Как определить высоту печной трубы, подробно на видео:

Монтаж печных труб

Монтаж печной трубы лучше всего проводить еще на стадии возведения здания, одновременно с о строительством печи или камина. В этом случае удается легко собрать стропильную систему, без необходимости последующей ее переделки. Это также позволяет предусмотреть необходимый зазор между деревянными конструкциями и дымоходом. Такая печная труба через крышу проходит очень легко. Читайте также: “Проходка кровельная для дымоходов”.

Дымоход обязательно необходимо защитить от попадания вовнутрь различного мусора. Для этого на его выходе устанавливают искрогаситель. Этот элемент позволяет также снизить вероятность возгорания кровли и деревянных конструкций и оттянуть во времени ремонт печной трубы на крыше.

Должен ли дымоход газовой печи проходить через крышу или сбоку дома? – Джерри Келли Отопление и кондиционирование воздуха

Автор: Jerry Kelly Team

10 мая 2022 г. 2 мин

Без категории

Вы когда-нибудь ходили по своему району и замечали, что у некоторых людей дымоходы выходят из крыши, а у других они выходят из дома? Тип дымохода печи, который у вас есть, зависит не от личных предпочтений, а от эффективности вашей системы. Сегодня мы собираемся помочь вам понять разницу между двумя стилями вентиляции печи, ответив на вопрос: «Должна ли дымовая труба газовой печи проходить через крышу или сбоку дома?»

Зачем вашей печи нужна система вентиляции?

Когда ваша печь сжигает топливо, в качестве побочного продукта образуются дымовые газы. Эти газы были бы очень опасны, если бы они попали в циркуляцию воздуха в вашем доме, и ваша семья вдохнула бы их, поэтому в печах есть вентиляционные системы, которые используются для отвода продуктов сгорания из вашего дома.

В высокоэффективных печах образуются другие газы сгорания, чем в печах со стандартной эффективностью

В печах стандартной эффективности побочные продукты процесса сгорания содержат определенное количество тепла и выбрасываются из печи в газообразном виде.

Высокоэффективные газовые печи используют тот факт, что газы сгорания содержат тепло, и они направляют эти газы во второй теплообменник. Этот теплообменник извлекает дополнительное тепло из дымовых газов, которое в противном случае было бы потрачено впустую. Это позволяет вашей печи получать больше тепла от газа, который она потребляет. Одним из побочных эффектов удаления этого дополнительного тепла из дымовых газов является то, что побочные продукты сгорания охлаждаются и выделяются в жидкой форме в высокоэффективных печах.

Дымоход моей печи должен проходить через крышу или через стену дома?

Какой тип вентиляционной системы должен быть у вашей печи? Это зависит от того, есть ли у вас стандартная эффективность или высокоэффективная печь.

Если ваша печь имеет рейтинг AFUE ниже 90 процентов, она, скорее всего, будет иметь дымоход, который проходит через вашу крышу. Это связано с тем, что побочные продукты сгорания находятся в газообразной форме, поэтому газы могут всплывать через дымоход и выходить из вашей крыши.

Если ваша печь имеет рейтинг AFUE 90 процентов или выше, у нее будет дымоход, выходящий за пределы вашего дома. Это связано с тем, что побочные продукты сгорания находятся в жидкой форме, поэтому их необходимо выводить из вашего дома так же, как конденсат из вашего кондиционера выводится наружу.

Если у вас есть какие-либо вопросы о том, должна ли дымовая труба вашей печи проходить через крышу или стену дома, или если вы хотите установить печь в своем доме в районе Сент-Луиса, свяжитесь с Jerry Kelly Heating & Air Conditioning, вашим Подрядчик по ремонту и установке печей в Сент-Луисе. Мы обслуживаем район Сент-Луиса, включая такие города, как Боллвин, Честерфилд и Кларксон-Вэлли, штат Миссури.

Джерри Келли Команда

Мы просто заставляем

работать!

СВЯЖИТЕСЬ С НАШИМИ ЭКСПЕРТАМИ ПО HVAC СЕГОДНЯ

Вы новый клиент?*ДаНет

Запрос о…*Установка жилых помещенийРемонт жилых помещенийПрофилактическое обслуживаниеСоглашения об обслуживанииКачество воздуха в помещенииПродукция HVACДругие

Предпочтительный способ связи?*Электронная почтаТелефонТекст

Пожалуйста, оставьте это поле пустым.

ОТПРАВИТЬ

Можете ли вы согнуть выхлопную трубу домашнего дымохода?

Изгиб выхлопной трубы дымохода не рекомендуется, так как это может привести к повреждению всего дымохода. Кроме того, дымоход предназначен для обеспечения надлежащего притока кислорода, способствующего горению, и оттока газов и дыма. С этой задачей хорошо справляется дымоход, который поднимается прямо из камина. Однако архитектурный дизайн вашего дома может потребовать изгиба трубы дымохода. В такой ситуации следует избегать любого смещения или уклона в 45 градусов и более. В этой статье содержится дополнительная информация о том, как согнуть выхлопную трубу домашнего дымохода.

Почему угол выхлопной трубы вашего дымохода имеет значение?

Дымоход работает таким образом, что чем выше температура в дымоходе, тем лучше через него выводятся газы из дома. Это означает, что выхлопная труба должна быть проложена таким образом, чтобы максимизировать внутреннюю температуру. Нержавеющая сталь является одним из распространенных материалов для дымоходов и дымоходов, поскольку она является отличным проводником тепла. Бетон и глина являются альтернативными вариантами. Конструкция выхлопной трубы вашего дымохода оказывает большое влияние на эффективность вашего дымохода. Изгибы выхлопной трубы могут повлиять на правильный поток газов. Они также могут повлиять на общий поток кислорода через дымоход к огню.

Факторы, которые следует учитывать перед установкой колена в дымоходе

• Уклон

Выхлопная труба дымохода может иметь наклон, но это следует делать только в том случае, если это действительно необходимо. Угол дымохода должен быть строго перпендикулярен уровню земли. Однако было бы намного лучше, если бы можно было отклониться от этой вертикали примерно на 30 градусов. Поэтому выхлопную трубу можно установить на отметке 60 градусов от земли.

• Начальная точка

Помимо угла дымохода, еще одним важным моментом, который необходимо учитывать, является начальная точка выхлопной трубы. Это касается близости к коптильной камере, что является важным фактором, который следует учитывать. Отверстие должно находиться примерно в 8 дюймах от дымовой камеры, чтобы обеспечить максимальную производительность и эффективность. Одна вещь, которую вы должны учитывать при установке выхлопной трубы дымохода, это смотреть вверх через отверстие или вниз сверху. Когда вы это сделаете, вы должны увидеть суставы. Если это не так, ваш дымоход не будет таким эффективным, как должен быть. На самом деле, это может заставить газы течь не так, как требуется.

• Строительные нормы и правила

Прежде чем думать об изгибах дымохода, следует уточнить этот вопрос в местных строительных нормах и правилах. Это поможет вам узнать, какие установки разрешены властями в вашем районе. Хотя некоторые из упомянутых стандартов обычно разрешены в большинстве штатов, у местных властей может быть дополнительная информация о типах требуемых изгибов. Поэтому важно обязательно проконсультироваться с ними, чтобы вы могли учитывать их условия, когда думаете об изгибе выхлопной трубы вашего дымохода.

Недостатки изгиба выхлопной трубы дымохода

Как упоминалось ранее, изгиб дымохода не только влияет на приток и отток газов, но и затрудняет очистку дымохода, поскольку в местах смещения может скапливаться сажа. Изгиб также мешает обслуживающему персоналу видеть сквозь дымоход, чтобы выявить какие-либо проблемы. В дополнение к этому довольно дорого иметь дымоход с изгибами и выступами, потому что такая конструкция требует времени и опыта для создания.

Допустимые углы для изгибов дымохода

Если вы решите использовать дымоход с изгибом, следует помнить, что некоторые углы лучше других с точки зрения эффективности. Например, угол 30 градусов лучше, чем 45 градусов, потому что его легче приспособить. Было бы даже лучше построить два склона по 15 градусов каждый, чтобы удовлетворить ваши требования по смещению.

Общая конструкция выхлопной трубы вашего дымохода играет важную роль, поскольку при правильном выполнении она помогает обеспечить безопасность жителей вашего дома.
