Если вы строите дом или проводите его реконструкцию, то выбор конструкции отопления является очень важным этапом планирования. Чаще всего используется вариант с боковой подводкой, но можно применить и нижнее присоединение, качество отопления от этого не пострадает, зато вы получите целый ряд преимуществ, которые мы опишем ниже. Тем более что подключение радиаторов с нижней подводкой по силам даже тем, кто не имеет соответствующей квалификации.

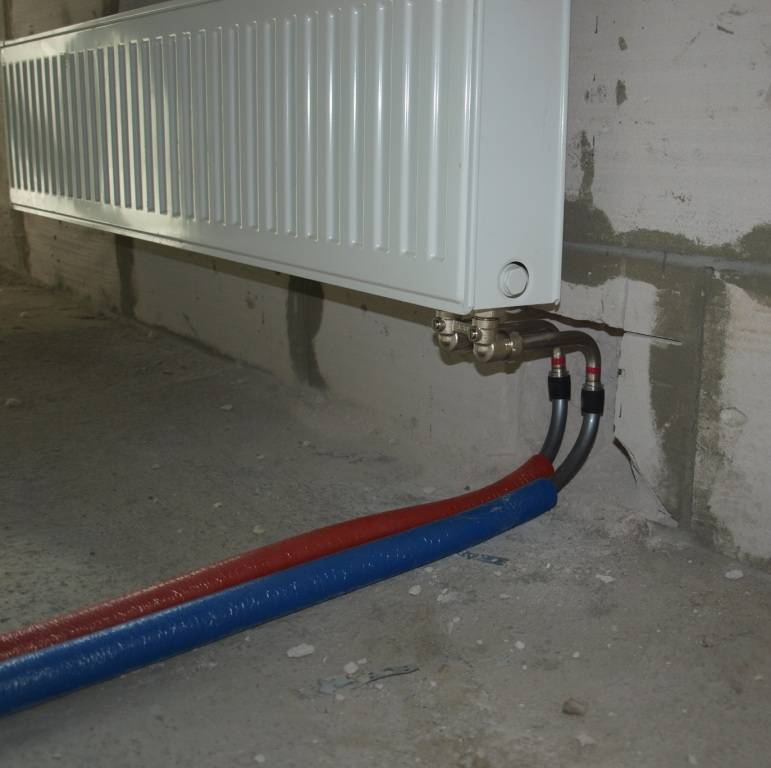

На фото: нижняя подводка к радиатору отопления выглядит очень аккуратно

Преимущества рассматриваемого вида систем

Чтобы вы лучше разобрались в вопросе, в первую очередь необходимо перечислить основные достоинства этого варианта:

Важно!Чтобы готовая система была эффективной и долговечной, необходимо использовать только качественное оборудование и комплектующие.Не стоит пытаться сэкономить, так как в конечном итоге это все равно приведет к лишним затратам, ведь срок службы низкокачественных вариантов намного меньше.

Напольные радиаторы с нижней подводкой подойдут для тех случаев, когда крепление к стене нежелательно, а также тогда, когда высота от пола до подоконника невелика

Типы конструкций и особенности их установки

Для начала рассмотрим, какие варианты предлагают современные производители, чтобы вы смогли определиться с оптимальным решением для вашего дома, а затем расскажем, как правильно проводить монтажные работы.

Виды радиаторов

Первый вариант — это стальные радиаторы с нижней подводкой, относительно его можно сказать следующее:

• Изделия изготавливаются из стали, которая подвержена коррозии, поэтому советуем выбирать вариант с толщиной стенок побольше, конечно, цена будет выше, но и срок эксплуатации будет намного больше.
• Вес изделий довольно большой, поэтому нужно крепить их надежно. Большая масса усложняет монтаж, поэтому лучше проводить работы с помощниками.
• Обычно такие радиаторы имеют достаточно большие габариты из-за того, что их теплоотдача ниже, чем у других вариантов.

Стальные элементы отопления – демократичное решение

• Следует также упомянуть такой положительный фактор как невысокая стоимость, этот вид конструкций самый дешевый из всех.

Второй вариант – алюминиевые радиаторы с нижней подводкой, тут можно отметить несколько нюансов:

• Вес элементов намного меньше, чем у стали, поэтому ставить и переносить их намного проще.
• Теплоотдача алюминия намного выше, чем у стали, поэтому помещение будет нагреваться значительно быстрее, а энергоресурсы будут расходоваться более эффективно.
• Главным недостатком можно считать чувствительность к воде, при большом содержании щелочи в теплоносителе конструкция будет подвергаться коррозии, поэтому данный вариант нежелательно использовать в системах централизованного отопления.

Важно!Можно использовать такой вариант как медно-алюминиевые радиаторы, они вобрали в себя лучшие свойства каждого из материалов и отличаются надежностью и высокой теплоотдачей.

Третье решение можно назвать оптимальным решением, совмещающим в себе надежность и демократичную цену, речь идет о таком варианте, как биметаллические радиаторы с нижней подводкой.

Относительно их можно сказать следующее:

• Изделия изготавливаются из двух видов материалов – внутри сталь, а снаружи алюминий, это позволяет обеспечить прочность и хорошую теплоотдачу.
• Элементы могут без каких-либо последствий выдерживать высокое давление, поэтому их можно использовать на любых объектах без каких-либо ограничений
• Установка биметаллических радиаторов с нижней подводкой – процесс очень простой, при котором сложно что-то повредить или сломать.

Монтаж

Рассмотрим рабочий процесс, при этом прокладку труб под полом мы опустим и опишем только подключение системы. Работа намного проще, чем, например,установка биметаллических радиаторов с боковой подводкой или любых других систем, ведь вам не нужно крепить трубы отопления к стенам и резать их на нужные куски.

Этапы монтажа таковы:

• Для работы кроме радиаторов обязательно понадобятся специальные устройства, которые называются узлами подключения, их количество должно быть равным числу радиаторов. Данные элементы заменяют собой множество фитингов, что очень удобно.

Узел подключения для радиаторов с нижней подводкой – сложное устройство, от которого во многом зависит работа системы

Важно!Не снимайте заводскую упаковку с радиаторов до окончания работ, чтобы не повредить и не поцарапать поверхность при установке.

• Вначале на резьбу радиатора прикручиваются ответные элементы, на схеме они располагаются над верхними выходами, тут все просто, главное – обеспечивать надежность соединений и не повредить резьбу.
• Далее к ответной части присоединяется мультифлекс, это также весьма просто, так как в конструкции предусмотрены накидные гайки, закручивать их проще всего с помощью сантехнического ключа.
• Теперь нужно подключить трубопровод, для этого используется специальный комплект, который называется «евроконус» и состоит из гайки, кольца и конуса. Работа производится следующим образом: на трубу одевается накидная гайка, после этого ставится кольцо и последним располагается конус, после этого конец трубы вставляется в соединительный узел как можно плотнее, и система затягивается, при этом кольцо плотно прижимается к трубе.

Так выглядит вся конструкция в собранном виде

• В последнюю очередь с радиаторов снимается упаковка и производится проверка работоспособности системы, при пробном запуске проверяется работа регуляторов, и если все в норме, то работу можно считать успешно завершенной.

Видео в этой статье поможет еще лучше разобраться в рабочем процессе, хоть он и достаточно прост, но все-таки желательно увидеть некоторые нюансы. Важно соблюдать аккуратность и использовать качественные изделия.

Привлекательный внешний вид	Такое соединение скрыто под радиатором и выглядит очень аккуратно. Это особенно важно для оригинальных интерьеров, где важна каждая деталь, но и в обычных домах такой вариант придется как нельзя кстати, такой вариант часто используется в многоэтажных домах
Отсутствие труб	Это очень важно, так как у вас в комнатах не будет труб, проходящих около стен. Вы сможете ставить мебель так, как вам нужно, а внешний вид помещения значительно улучшится
Простота монтажа	Вы легко сможете провести работы своими руками, инструкция по монтажу очень проста и понятна. При этом качество соединений будет соответствовать самым высоким стандартам, так как используются специальные узлы, которые называются мультифлексами
