Расчет теплоотдачи биметаллических радиаторов: таблица мощности и определение количества секций на 1 м2

Содержание

таблица мощности и определение количества секций на 1 м2

Даже человеку с опытом бывает трудно различить на первый взгляд алюминиевый и биметаллический радиаторы.

Это понятно, так как верх у них абсолютно одинаков, но если взять их в руки, то разница сразу почувствуется: вторые немного тяжелее первых, хотя значительно легче чугунных.

Но, различие между ними не только в весе. Вызвана она особенностью строения биметаллических батарей.

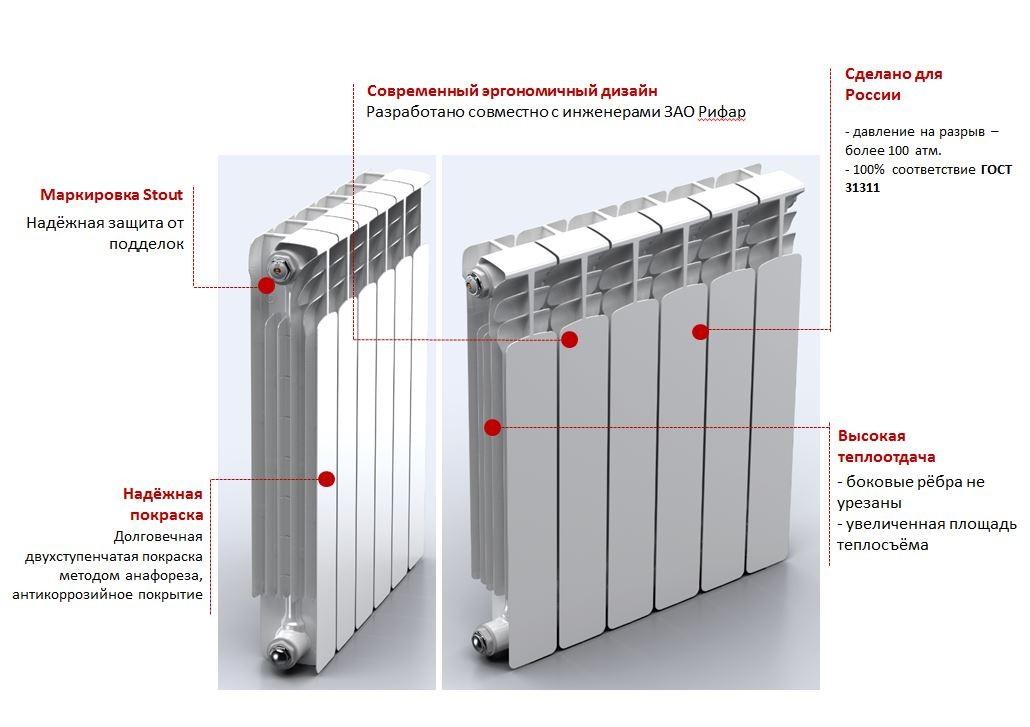

Особенность радиаторов из биметалла

Выбирая тип обогревателя, потребители ориентируются на несколько параметров, которые указывают даже неопытным новичкам, насколько устройство подходит или не подходит для имеющейся системы отопления. Среди них основными являются те, что характеризуются техническими характеристиками конструкции:

  • Теплоотдача биметаллических радиаторов выше, чем алюминиевых, за счет встроенного внутри стального сердечника. Хотя сталь не назовешь идеальным проводником тепла, так как ее коэффициент составляет всего 47 Вт/м*К, но обрамление из алюминия, который разогревается практически мгновенно и имеет показатель теплоотдачи 200-236 Вт/м*К, создало из них отличных «партнеров».
  • Долговечность конструкции считается одной из самых длительных, и составляет 20-25 лет, о которых заявляют производители. На самом деле, подобные радиаторы способны работать без перебоев до 50 лет и более. Это связано с тем, что алюминиевый кожух не соприкасается с теплоносителем, а значит, не подвергается коррозии, чем обычно «страдают» батареи, полностью изготовленные из этого металла.
  • Мощность одной секции биметаллического радиатора определяет, сколько потребителю необходимо элементов для каждого отдельного помещения с учетом всех возможных теплопотерь в нем. Даже если произвести самые элементарные расчеты по площади комнаты, установить радиатор, а тепла не будет хватать, то нарастить еще одну – две секции можно в любой момент. То же самое, если в помещении переизбыток тепла, их можно демонтировать.
  • Противостояние мощным гидроударам, которыми «страдает» централизованная система обогрева, это один из самых важных параметров, позволяющий применять батареи из биметалла в многоквартирных домах.

Примечательно, но строение радиаторов этого типа устраняет еще один крупный недостаток других видов обогревателей: им не страшен состав и качество теплоносителя. Если для алюминия, например, требуется чистая вода с определенным уровнем Ph, которую невозможно обеспечить в общегородской системе обогрева, то стальные коллекторы внутри биметаллических батарей готовы «сотрудничать» с любым типом теплоносителей.

Понятие теплоотдачи

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени. Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Если сравнивать батареи из разных видов металлов, то не только теплоотдача будет у них разная, но и остальные важные параметры. Ниже приведена таблица теплоотдачи биметаллических радиаторов в сравнении с чугунными, стальными и алюминиевыми аналогами. И нее видно, что по всем показателям этот вид батарей – это лучший «кандидат» для установки в домах с централизованной системой обогрева.

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения. Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения. Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Так нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла. Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно.

Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Размер и объем одной секции

Мощность биметаллического радиатора напрямую связана с его размером и емкостью. Потребителям хорошо известно, что, чем меньше носителя в батарее, тем он экономнее и эффективнее работает. Это связано с тем, что малое количество той же воды нагревается значительно быстрее, чем, когда ее много, а значит и электроэнергии будет затрачено меньше.

В зависимости от межосевого расстояния, объем радиаторов колеблется:

  • При 200 мм – 0.1-0.16 л.
  • Межосевое расстояние 350 мм содержит от 0.17 до 0.2 л.
  • При параметре 500 мм – 0.2-0.3 л.

Зная, например, емкость и мощность секции биметаллического радиатора 500 мм, можно рассчитать, сколько теплоносителя потребуется для конкретного помещения. Если конструкция состоит из 10 секций, то в них поместится от 2 до 3 литров воды.

В магазинах устройства представлены готовыми моделями биметаллических радиаторов, состоящие из 8, 10, 12 или 14 секций, но потребители, чаще всего, предпочитают покупать каждый элемент по отдельности.

Расчет количества секций по размеру и площади

Чтобы в квартире или доме было по-настоящему тепло, следует заранее рассчитать количество секций биметаллического радиатора на 1 м2. Самый простой и приблизительный способ, как это сделать, произвести вычисления по площади комнаты. Формула выглядит следующим образом:

N = S/P х 100

N – это нужное количество секции;

S – площадь помещения;

P – кВт в секции биметаллического радиатора.

Например, для комнатки площадью 3х4 м2 потребуется:

3х4 м2х100/200Вт = 6 (12 м2х100/200Вт).

Таким образом, для такой маленькой комнатки потребуется 6 секций, но следует учитывать, что подобное вычисление приблизительное. Если у нее одна или две наружные стены или в ней есть балкон или окно, все это снизит показатели мощности радиатора, так как часть тепла попросту будет ими «съедаться».

Чтобы получить более точные данные, потребуется учесть высоту потолков, расположение окон, способ подключения радиатора, наличие внешних стен и качество их утепления.

Таким образом, теплоотдача биметаллических радиаторов отопления напрямую зависит от нескольких параметров, которые, сведя воедино, дадут полную картину того, сколько секций требуется для помещения определенной площади.

Как показывает практика использования биметаллических радиаторов в квартирах с централизованным обогревом, правильно рассчитанная мощность и установка необходимого количества секций позволяет не только качественно обогреть комнату, но и значительно экономить на оплате коммунальных услуг.

Когда предстоит замена старых чугунных батарей на конструкции из биметалла, профессионалы рекомендуют использовать то же количество секций, что было в старой системе. Это вызвано тем, то для каждого конкретного помещения когда-то уже производились расчеты количества секций по их мощности с учетом теплопотерь.

Так как биметалл превышает мощностью чугун, то такое же количество элементов создаст нужный микроклимат в помещении без повышения электро затрат.

Такой подход экономит время на произведение расчетов, так что потребителю остается только определиться с размером устройства и местом, где оно будет монтироваться.

Теплоотдача биметаллических радиаторов отопления: таблица

О том, что биметаллические радиаторы отопления являются наиболее дорогими из всех возможных конструкций водяных обогревателей, в том числе алюминиевых, стальных и чугунных, знают не понаслышке все, кому доводилось заниматься ремонтом и заменой домашних батарей. В качестве подтверждения высокой эффективности биметалла обычно приводят условную таблицу теплоотдачи биметаллических радиаторов отопления со ссылками на теплопроводность металлов, и даже на практические измерения температуры воздуха в комнате. Так ли эффективно устройство биметаллического радиатора?

Что представляет собой биметаллический радиатор

По сути, биметаллический обогреватель представляет собой смешанную конструкцию, воплотившую преимущества стальных и алюминиевых систем отопления.

Устройство радиатора основывается на следующих элементах:

  • Обогреватель состоит из двух корпусов – внутреннего стального и наружного алюминиевого;
  • За счет внутренней оболочки из стали биметаллический корпус не боится агрессивной горячей воды, выдерживает высокое давление и обеспечивает высокую прочность соединения отдельных секций радиатора в одну батарею;
  • Алюминиевый корпус лучше всего передает и рассеивает поток тепла в воздухе, не боится коррозии наружной поверхности.

В качестве подтверждения высокой теплоотдачи биметаллического корпуса можно использовать сравнительную таблицу. Среди ближайших конкурентов – радиаторов из чугуна ЧГ, стали ТС, алюминия АА и АЛ, биметаллический радиатор БМ обладает одним из наилучших показателей теплоотдачи, высоким рабочим давлением и коррозионной стойкостью.

В реальности дела обстоят еще хуже, большинство производителей указывает величину теплоотдачи в виде значения тепловой мощности в час для одной секции. То есть, на упаковке может быть указано, что теплоотдача биметаллической секции радиатора составляет 200 Вт.

Делается это вынужденно, данные приводят не к единице площади или перепаду температур в один градус, для того чтобы упростить восприятие покупателем конкретных технических характеристик теплоотдачи радиатора, одновременно сделав маленькую рекламу.

Насколько выгоден биметаллический радиатор

Нередко для подтверждения высокой теплоотдачи биметаллических радиаторов приводят табличные сведения, приведенные ниже.

Такого рода сведения нередко используются магазинами и рекламой в качестве достоверных данных о теплоотдаче различных систем водяного отопления. О том, что теплоотдача биметаллической секции выше стальной или чугунной конструкции, хорошо известно и без справочных данных, остается только проверить, насколько радиатор из биметалла лучше алюминия. Неужели разница может достигать почти 40%?

Ниже в таблице приведены данные о теплоотдаче на основании практических измерений приборов конкретных моделей радиаторов, в том числе биметаллических, алюминиевых и чугунных систем.

Как видно из таблицы, теплоотдача между самыми крайними позициями радиаторов одного производителя, например, алюминиевого Rifar Alum -183 Вт/м∙К и биметаллического Rifar Base — 204 Вт/м∙К, составляет не более 10%, в остальных случаях разница еще меньше.

От чего зависит теплоотдача радиатора

Прежде чем попытаться оценить и сравнить реальную эффективность биметаллических радиаторов, стоит напомнить, от чего зависит тепловая мощность конкретной отопительной системы:

  • Тепловой напор радиатора. Чем выше разница между средней температурой поверхности радиатора и температурой воздуха, тем интенсивнее тепловой поток, передающийся в воздух помещения;
  • Теплопроводностью материала радиатора. Чем выше теплопроводность, тем меньше разница между температурой теплоносителя и наружной стенкой радиатора;
  • Размерами корпуса;
  • Температурой и давлением теплоносителя.

Важно! В водяных системах отопления передача тепла от стенки в воздух осуществляется на 98% за счет конвекции, поэтому, кроме размеров, важна и форма радиатора.

Но так как на практике учет конфигурации поверхности учесть сложно, обычно ограничиваются только учетом линейных размеров.

Первый критерий – тепловой напор, рассчитывается, как разность между полусуммой (Твхвых)/2 и температурой воздуха в помещении, Твх  и Твых – температуры воды на входе и выходе из радиатора. Существует даже поправочный коэффициент, уточняющий теплоотдачу радиатора при расчете мощности системы отопления для комнаты.

Таблица поправочного коэффициента говорит, что заявленные в паспорте величины теплоотдачи биметаллического обогревателя, равно как и алюминиевого, будут соответствовать действительности только в течение первого часа работы отопления, К=1 при перепаде температуры в 70оС, что возможно только в холодном помещении. Теплоноситель редко нагревают выше 85оС, значит, максимальную теплоотдачу можно получить только при температуре воздуха в комнате Т=15оС, либо при использовании специальных видов теплоносителя.

Второй критерий — теплопроводность материала радиаторной стенки. Здесь радиатор из биметалла проигрывает алюминиевому варианту. Устройство биметаллической секции отопления, приведенной на схеме, показывает, что стенка обогревателя состоит из двух слоев — стали и алюминия.

Даже при одинаковой толщине стенки биметаллический корпус в одинаковых условиях не может иметь теплоотдачу выше, чем изготовленный из алюминия.

Размеры обоих типов теплообменников примерно одинаковы и рассчитаны на установку в пространстве под подоконником. Стоит отметить, что конструкция корпусов из биметалла и алюминия имеет значительно большую площадь поверхности, чем у чугунной или стальной модели. Поэтому величина теплоотдачи может отличаться сильнее, чем простой расчет на основании теплотехнических свойств металлов – теплопроводности и теплоемкости.

Остается разобраться с температурой и давлением теплоносителя.

Оптимальные условия эксплуатации для обогревателей из биметалла

Устройство и схемы биметаллических и алюминиевых систем во многом похожи. Внутри корпуса секции изготовлен главный канал, по которому движется разогретый теплоноситель. Форма и размеры канала соответствуют сечению подводящей трубы, а значит, жидкость не испытывает дополнительных завихрений и локальных мест перегрева.

Если посмотреть на данные в таблице, то становится ясно, что оба типа радиаторных конструкций проектируются в расчете на высокое давление и, главное, — высокую температуру теплоносителя. В этом случае преимущества теплообменника из биметалла очевидны. Во-первых, увеличивается разность температур, вместо стандартных 70оС значение теплового напора может легко достигать 100оС. Например, давление и температура теплоносителя на входе систему отопления высотного дома составляет 15-18 Бар и 105-110оС, а для паровых систем и 120оС. Соответственно, поправочный коэффициент эффективности теплоотдачи возрастает до 1,1-1,2, а это почти 20%.

Во-вторых, чем выше давление теплоносителя, тем выше коэффициент теплопередачи и теплоотдачи от жидкости к металлу. Значение теплоотдачи за счет повышения давления может возрастать на 5-7%. В итоге, суммируя все условия, может оказаться, что обогреватель из биметалла идеально подходит для отопления высотных зданий.

Несмотря на то, что производители дают примерно одинаковый срок службы для обоих типов теплообменников, на практике при повышенном давлении и температуре отопления способен работать длительное время только биметалл. Горячая вода даже при наличии присадок и защитного покрытия действует на алюминий разрушительно. Другое дело — сталь с легирующими добавками марганца и никеля, ее срок службы может составлять до 15лет.

Заключение

Высокую теплоотдачу на биметаллическом нагревателе можно получить не только при высоком давлении. Для обоих типов радиаторов, даже для чугунных и стальных конструкций, можно увеличить теплоотдачу минимум на 20%, если использовать в домашних котельных в качестве теплоносителя не воду, а специальные типы тосола или антифриза. Давление не изменится, так и останется 3-4 атм. , а температура на выходе из котла увеличится почти до 95-97оС, что даст прибавку в теплоотдаче на 15-20%. Кроме того, тосол обеспечит хорошую сохранность алюминиевых, чугунных, стальных труб и теплообменников.

Мощность биметаллических радиаторов с секциями на 350 и 500 мм

Ключевая задача любого радиатора — эффективный обогрев помещения. По этой причине один из основных параметров, на который нужно ориентироваться при выборе, — мощность (теплоотдача) биметаллического радиатора.

Для каждой модели устройства значение различно, так как оно определяется в зависимости от объема (емкости) секций и их числа. Зная мощность 1 секции биметаллического радиатора, можно верно рассчитать оптимальные размеры прибора для конкретного помещения.


Что такое теплоотдача?

Тепловой поток, мощность и теплоотдача биметаллических радиаторов — различные обозначения одного и того же параметра, который определяет количество тепла, выделяемое устройством за определенный промежуток времени. Параметр изменяется в Ваттах. Иногда он обозначается в калориях в час. Перевести значение в нужную единицу просто: 1 Ватт = 859,8 кал/час.

Тепло, поступающее от биметаллического радиатора, обогревает помещение в результате протекания трех процессов:

  • Теплообмена.
  • Конвекции.
  • Излучения.
Все биметаллические устройства «используют» все три вида обогрева, но пропорции могут быть различны. В стандартном случае минимум 25% тепловой энергии передается от устройства в окружающее пространство посредством излучения.


Как связана емкость секции и мощность?

Мощность биметаллических радиаторов напрямую связана с размером и емкостью устройства. Чем меньше носителя в батарее, тем более экономичным и эффективным является устройство. Это обусловлено тем, что меньшее количество рабочей среды нагревается значительно быстрее и на это затрачивается меньше ресурсов. Емкость секции зависит от межосевого расстояния:

  • 200 мм — объем теплоносителя составляет от 0,1 до 0,16 литра.
  • 350 мм — от 0,17 до 0,2 литра.
  • 500 мм — от 0,2 до 0,3 литра.

Имея данные о емкости и мощности одной секции биметаллического радиатора, можно рассчитать, какое количество теплоносителя требуется для обогрева конкретного помещения. Для примера: если в конструкции устройства предусмотрено 10 секций с межосевым расстоянием 500 мм, то в них суммарно поместится от 2 до 3 литров воды, а радиатор из 9 секций с межосевым расстоянием 350 мм вмещает около 1,6 литра теплоносителя.

При этом сила теплового потока 9-секционного биметаллического радиатора с межосевым расстоянием 350 мм позволяет эффективно обогревать помещение площадью 14 кв. м.


Что делать, если мощность радиатора была выбрана неправильно?

Если при определении оптимальной мощности биметаллических радиаторов произошла ошибка и приобретен недостаточно эффективный прибор, ситуация поправима: многие устройства продаются посекционно, то есть при необходимости можно увеличивать число секций. Это дает возможность «собрать» радиатор оптимального размера и мощности для конкретного помещения.

Если же сомнений в точности расчета нет, можно сделать выбор в пользу цельной модели: выпускаются устройства, в конструкции которых предусмотрено до 14 секций и более.


Стандартное значение мощности для секций с межосевым расстоянием 500 и 350 мм

Значение теплоотдачи биметаллических радиаторов указывается в техническом паспорте на изделие. Перед покупкой целесообразно ознакомиться с документацией на устройство, так как для каждой модели этот параметр индивидуален. Если в техпаспорте данные отсутствуют, можно воспользоваться усредненным значением мощности 1 секции биметаллического радиатора:

  • Устройства с межосевым расстоянием 500 мм являются стандартными, наиболее популярны. Традиционно устанавливаются в квартирах. Среднее значение теплоотдачи одной секции биметаллического радиатора составляет от 170 до 210 Вт. Важно учитывать, что заявленные показатели обычно оказываются чуть выше реальных, так как замеры осуществляются в идеальных условиях. Поэтому правильнее ориентироваться на минимальный показатель мощности одной секции биметаллического радиатора в 150 Вт. Рабочее давление одной секции — 20 бар, давление опрессовки — 30 бар, средняя масса — около 1,92 кг.
  • Приборы с межосевым расстоянием 350 мм обычно монтируются рядом с большими окнами или в труднодоступных местах. По техническому паспорту стандартное значение мощности 1 секции биметаллического радиатора составляет от 120 до 150 Вт. Реальное значение несколько ниже — 100-120 Вт. Рабочее давление каждой секции составляет 20 бар, давление опрессовки — 30 бар, средняя масса — около 1,36 кг.
Совет экспертов: при определении оптимальной мощности биметаллического радиатора, целесообразно оставлять небольшой «запас», в противном случае может возникнуть необходимость наращивать устройство — устанавливать дополнительные секции.


Правила определения оптимальной мощности биметаллического радиатора

Для определения оптимальной мощности и теплоотдачи металлического радиатора для конкретного помещения, следует:

  • Детально изучить технический паспорт на устройство, в котором указана мощность одной секции биметаллического радиатора.
  • Точно определить площадь отапливаемого помещения, при этом — не целого дома, а конкретной комнаты.
  • Использовать формулу расчета мощности и теплоотдачи биметаллического радиатора, в соответствии с которой на 1 квадратный метр помещения, в котором высота потолков составляет 2,7 метра, необходимо 100 Вт тепловой мощности. Нужно учитывать, что такой способ расчета является стандартным и унифицированным, то есть не учитывает индивидуальных особенностей помещения. При выполнении расчетов для комнат, находящихся на последнем этаже здания, имеющих две «наружные» стенки (то есть угловых), с большей или меньшей высотой потолков и в некоторых других случаях, вносятся дополнительные поправочные коэффициенты. Поэтому формулу для расчета стоит подбирать с учетом особенностей конкретного помещения.
Хотите узнать мощность одной секции биметаллического радиатора конкретной модели? Затрудняетесь с определением оптимальных параметров отопительного устройства? Свяжитесь с представителем «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80. Наш специалист детально ответит на любые вопросы, касающиеся теплоотдачи биметаллических радиаторов.

Расчет теплоотдачи радиатора батарей отопления: биметаллических и чугунных

Главное предназначение радиатора отопления — максимальный обогрев помещения. Расчет теплоотдачи радиатора батарей отопления — необходимое условие определения эффективности прибора. Каждая модель прибора имеет свои параметры теплоотдачи в зависимости от разных факторов (особенности расположения, тип подключения и т.д.). Теплоотдача (тепловая мощность, мощность радиатора) — это количество тепловой энергии, переданное прибором за определенный отрезок времени. Единица измерения теплоотдачи — Ватт. Иногда расчет можно осуществить в калориях в час (1 Вт=859,8 кал/ч). Тепло устройства отопления производят в результате процессов:

  1. Теплообмена.
  2. Конвекции.
  3. Излучения (радиации).

Процентное соотношение всех типов отдачи тепла у каждой модели для отопления разное.

Радиаторы отопления: сущность и особенности характеристики теплоотдачи

Радиаторами принято называть приборы, у которых теплоотдача путем прямого излучения составляет не меньше 25%. Но сегодня встречаются устройства, которые полностью работают по конвекторному принципу. Они очень простые и при этом надежные. Небольшие размеры конвекторов дают возможность при обустройстве комнаты не ограничивать себя рамками. И стоимость конвекторов относительно не дорогая. Но минусом конвекторов является небольшой уровень теплопередачи и конвекционный метод обогрева, а не радиаторный. Так создается сильная циркуляция воздуха в комнате и получается сквозняк.

В таблице представлены значения коэффицента теплопередачи.

Чтобы выбрать устройство для отопления дома или квартиры, нужно опираться на точные расчеты необходимой мощности. Учесть все факторы, конечно, очень сложно. Методов расчета нужной теплоотдачи отопительных приборов несколько. Суть самого простого метода основана на количестве окон и стен. Если имеется одна наружная стена и одно окно на ней, то рассчитывается норма мощности 1кВт на каждые 10 кв.м. площади. Другой метод более сложный, но благодаря ему можно получить более точный показатель необходимой мощности. Формула расчета: S x h x41 (S — площадь помещения, h — высота потолков, 41 — показатель минимальной мощности на 1 куб.м помещения).

Выбираем радиатор: сравнение существующих вариантов

Теплоотдача радиаторов отопления из разных материалов отличается. В поиске подходящего варианта для отопления помещения нужно провести сравнение разных моделей, ведь часто похожие по форме и объемам приборы отличаются по мощности. Теплоотдача поверхности чугунных радиаторов относительно небольшая, поскольку теплопроводность чугуна достаточно низкая. Большой плюс чугунных батарей отопления — достаточно большой внутренний просвет, что увеличивает их работоспособность. Но все-таки эти батареи имеют больше недостатков, чем достоинств.

Коэффициент отдачи тепла чугуна значительно ниже, чем у других материалов (алюминия, стали, меди и т.д.). Чугун — хрупкий материал, и стенки батареи достаточно толстые, а это еще больше уменьшает теплоотдачу. В лабораторных условиях мощность одной секции чугунной батареи при температуре носителя тепла 90 °С составляет 180 Ватт. Значения теплоотдачи приблизительно 130-150 Вт на одну секцию. Например, для комнаты площадью 15 метров нужно 12 чугунных секций (16 х 100 / 125 = 12). Но учитывая разные факторы, в жизни этот показатель значительно ниже. При централизованном отоплении значительная часть тепла теряется по дороге к потребителю, и теплоотдача одной батареи может быть 60-70 Ватт.

На рисунке изображен чугунный радиатор.

Современной альтернативой чугунных радиаторов являются стальные. Это положительное сочетание в себе секционных устройств и конвекторов. Они имеют гладкую ровную поверхность, что отличает их от чугунных радиаторов. Для увеличения теплоотдачи устройства к панелям привариваются дополнительные секции, которые работают в качестве конвекторов. Но все-таки отдача тепла обогревателей из стали не значительно больше, чем теплоотдача чугунных радиаторов. А при уменьшении температуры теплоносителя, устройство из стали существенно снижает теплоотдачу. Хотя если сделать сравнение с чугунными батареями, они уступают по весу и имеют более привлекательный внешний вид. При температуре воды в системе 70 °С показатели отдачи тепла могут давать другие показатели, чем таблица производителя.

Алюминиевые и биметаллические модели — современное решение

В отличие от стальных и чугунных радиаторов, радиаторы из алюминия имеют гораздо большую теплоотдачу — до 200 Ватт.  Они очень популярны на Западе и в США, где люди живут в основном в малоэтажных домах. Но алюминиевые батареи не пригодны для систем обогрева с высоким давлением. Поэтому их предпочтительно устанавливать в домах, где есть собственная система отопления. К тому же, загрязнения теплоносителя могут подвергать алюминиевую поверхность батареи коррозии. Расчет радиаторов отопления из алюминия производится так же, как и для других приборов. Температура в них зачастую зависит от температуры теплоносителя.

Алюминиевые отопительные батареи различных размеров.

Сегодня растет популярность биметаллических радиаторов, которыми предпочитают заменять старые батареи. Отдача тепла биметаллических моделей не меньше, чем алюминиевых. Теплоотдача одной секции прибора с биметаллом составляет около 170 Вт. Расчет биметаллических устройств стоит делать с запасом, учитывая климатические и погодные условия. Следовательно, расчет секций биметаллических радиаторов проводить следует так, чтобы мощность оказалась выше, чем мощность чугунных радиаторов, стоявших здесь ранее.

Обычно покупаются устройства на одну-две секции больше, чем предыдущие чугунные. Если нужно сделать расчет биметаллических радиаторов для новостроя, то следует опираться на свойства теплоотдачи каждой секции. Обычно берется 100Вт на каждую секцию и 70-100 Вт на метр квадратный комнаты. Учитывайте, что со временем теплоотдача отопительных средств снижается. Желательно, чтобы расчет был с запасом. Точно все рассчитать довольно сложно. Нужно учитывать высоту помещения, теплоизоляционные качества дверей и окон, пола. Ведь большая часть тепла уходит именно из-за плохой теплоизоляции. Стоимость биметаллических радиаторов выше, чем отопительных приборов из других материалов.

Биметаллический радиатор.

Уровень теплоотдачи и способ подключения прибора

Теплоотдача радиаторов может зависеть еще и от способа подключения. Для эффективной теплоотдачи желательно прямое одностороннее подключение. Поэтому расчет мощности производится при прямом подключении. Диагональный тип подключения используется, если устройство для отопления насчитывает более 12 секций. Это сильно снижает потери тепла. Самым невыгодным в плане мощности является однотрубное подключение. Теплопотери могут достигать 40%. Каким образом можно увеличить теплоотдачу, приобретая такой прибор?

  1. Один из способов — постоянная влажная уборка и чистка поверхности обогревателя. Чище радиатор — выше его теплоотдача и качественнее отопление.
  2. Правильная окраска тоже влияет на теплоотдачу. Очень толстый слой краски снижает отдачу тепла.
  3. Эффективным будет применение специальных красок с низким сопротивлением передачи тепла для труб и устройства.

Немаловажно также правильно сделать монтаж батареи. Частые ошибки при монтаже радиаторов: установка очень близко к полу либо к стене, перекрытие обогревателей ненужными предметами декора.

Не лишним будет проверить внутренность радиатора, чтобы устранить недостатки, которые в будущем могут препятствовать нормальному движению теплоносителя. Чтобы сократить бесполезную теплопотерю, используют теплоотражающие экраны из фольгированного материала. Расход тепла можно уменьшить на 5-7%, поставив теплоотражающие экраны за прибором обогрева. Они изолируют стены от нагрева, что позволяет повысить температуру воздуха в помещении на один-два градуса. Теплоотражающие экраны используются достаточно широко: в жилых помещениях, административных зданиях, больницах, школах и т.д. Особенно эффективна эта установка для радиаторов, смонтированных на наружных стенах помещения.

Оцените статью: Поделитесь с друзьями!

как рассчитать теплоотдачу батарей, правильный расчет на фото и видео

Содержание:

1.  Теплоотдача радиатора: что означает данный показатель
2. Порядок расчета теплоотдачи радиатора отопления
3. Теплоотдача батарей из разных материалов
4. Зависимость степени теплоотдачи от способа подключения
5. Способы, как можно увеличить теплоотдачу

Главным параметром, согласно которому определяют, насколько эффективна работа схемы теплоснабжения и всей отопительной системы, считается теплоотдача батарей отопления. Этот важный показатель для каждой модели отопительного прибора является индивидуальным. На теплоотдачу влияет вариант подключения радиатора, особенности его места установки и другие моменты.  Также важно понимать, в чем измеряется отопление и как выполняется его расчет.

Теплоотдача радиатора: что означает данный показатель


Означает термин теплоотдача количество тепла, которое батарея отопления передает в помещение в течение определенного периода времени. Для данного показателя существует несколько синонимов: тепловой поток; тепловая мощность, мощность прибора. Измеряется теплоотдача радиаторов отопления в Ваттах (Вт). Иногда в технической литературе можно встретить определение этого показателя в калориях в час, при этом 1 Вт =859,8 кал/ч.

Осуществляется теплопередача от батарей отопления благодаря трем процессам:

  • теплообмену;
  • конвекции;
  • излучению (радиации).

Каждым прибором отопления используются все три варианта переноса тепла, но их соотношение у разных моделей отличается. Радиаторами ранее было принято называть устройства, у которых не меньше 25 % тепловой энергии отдается в результате прямого излучения, но сейчас значение данного термина существенно расширилось. Теперь нередко так называют приборы конвекторного типа.

Порядок расчета теплоотдачи радиатора отопления


В основе выбора отопительных устройств для установки в доме или квартире лежит максимально точный расчет теплоотдачи радиаторов отопления. Каждому потребителю с одной стороны хочется сэкономить на обогреве жилья и поэтому нет желания приобретать лишние батареи, но если их будет недостаточно, комфортной температуры достичь не удастся.

Способов, как рассчитать теплоотдачу радиатора, существует несколько.

Вариант первый. Это самый простой способ, как рассчитать батареи отопления, в его основе – количество наружных стен и окон в них.

Порядок вычислений следующий:


Вариант второй. Он более сложен, но позволяет иметь более точные данные о необходимой мощности приборов.

В данном случае расчет теплоотдачи радиатора (батарей) отопления производится по формуле:

S x h x41, где
S - площадь помещения, для которого выполняются вычисления;
H - высота комнаты;
41 – минимальная мощность на один кубометр объема помещения.

Полученный итог будет требуемой теплоотдачей для радиаторов отопления. Далее эту цифру делят на номинальную тепловую мощность, которую имеет одна секция данной модели батареи. Узнать эту цифру можно в инструкции, прилагаемой производителем к своему изделию. Результатом расчета батарей отопления станет необходимое количество секций, чтобы теплоснабжение конкретного помещения было эффективным. Если полученное число дробное, тогда его округляют в большую сторону. Лучше небольшой избыток тепла, чем его недостаток.

Теплоотдача батарей из разных материалов


Выбирая радиатор отопления, следует помнить, что они отличаются по уровню теплоотдачи. Покупке батарей для дома или квартиры должно предшествовать внимательное изучение характеристик каждой из моделей. Нередко сходные по форме и габаритам приборы обладают разной теплоотдачей.

Чугунные радиаторы. Эти изделия имеют небольшую поверхность теплоотдачи и отличаются незначительной теплопроводностью материала изготовления. Номинальная мощность у секции чугунного радиатора, такого как МС-140, при температуре теплоносителя, равного 90°С, составляет примерно 180 Вт, но данные цифры получены в лабораторных условиях (детальнее: "Какая тепловая мощность чугунных радиаторов отопления"). В основном теплоотдача осуществляется за счет излучения, а на долю конвекции приходится всего лишь 20%.

В централизованных системах теплоснабжения температура теплоносителя обычно не превышает 80 градусов, а кроме этого часть тепла расходуется при продвижении горячей воды к батарее. В результате температура на поверхности чугунного радиатора составляет около 60°С, а теплоотдача каждой секции равна не более 50-60 Вт.

Стальные радиаторы. В них сочетаются положительные характеристики секционных и конвекционных приборов. Состоят они, как видно на фото, из одной или нескольких панелей, у которых внутри перемещается теплоноситель. Чтобы теплоотдача стальных панельных радиаторов была больше, с целью повышения мощности к панелям приваривают специальные ребра, функционирующие как конвектор.
К сожалению, теплоотдача стальных радиаторов не сильно отличается от теплоотдачи чугунных радиаторов отопления. Поэтому их преимущество заключается только в относительно небольшом весе и более привлекательном внешнем виде.

Потребителям следует знать, что теплоотдача стальных радиаторов отопления значительно уменьшается в случае снижения температуры теплоносителя. По этой причине, если в системе теплоснабжения будет циркулировать вода, подогретая до 60-70°С, показатели этого параметра могут сильно отличаться от данных, предоставляемых на эту модель производителем.

Алюминиевые радиаторы. Их теплоотдача намного выше, чем у стальных и чугунных изделий. Одна секция обладает тепловой мощностью, равной до 200 Вт, но у данных батарей имеется особенность, ограничивающая их применение. Она заключается в качестве теплоносителя. Дело в том, что при использовании загрязненной воды изнутри поверхность алюминиевого радиатора подвергается коррозийным процессам.
Поэтому, даже при отличных показателях мощности, батареи из этого материала следует устанавливать в частных домовладениях, где используется индивидуальная отопительная система.

Биметаллические радиаторы. Данная продукция по показателю теплоотдачи ни в чем не уступает алюминиевым приборам. Тепловой поток у биметаллических изделий в среднем равен 200 Вт, но к качеству теплоносителя они не настолько требовательны. Правда их высокая цена не позволяет многим потребителям установить эти устройства.

Зависимость степени теплоотдачи от способа подключения


На теплоотдачу отопительных радиаторов влияет не только материал изготовления и температура теплоносителя, циркулирующего по трубам, но и выбранный вариант подсоединения прибора к системе:
  1. Подключение прямое односторонне. Является наиболее выгодным относительно показателя тепловой мощности. По этой причине расчет теплоотдачи радиатора отопления выполняют именно при прямом подключении.
  2. Диагональное подключение. Его применяют, если к системе планируется подсоединить радиатор, в котором количество секций превысит 12. Такой способ позволяет максимально понизить теплопотери.
  3. Нижнее подключение. Его используют в том случае, когда батарею присоединяют к стяжке пола, в которой скрыта отопительная система. Как показывает расчет теплоотдачи радиатора, при таком подключении потери тепловой энергии не превышают 10%.
  4. Однотрубное подключение. Наименее выгодный способ с точки зрения тепловой мощности. Потери теплоотдачи при однотрубном подключении чаще всего достигают 25 - 45%.

Способы, как можно увеличить теплоотдачу


Вне зависимости от мощности радиаторов владельцам домов и квартир все равно хочется повысить их теплоотдачу. Особенно актуальным такое стремление становится с приходом холодного периода года. В зимнюю стужу нередко даже при работе на полную мощность радиатор может не справиться с поддержанием комфортного температурного режима в помещении.

Существует несколько способов, позволяющих увеличить теплоотдачу приборов отопления:
  1. Регулярное проведение влажной уборки с целью очистки поверхности батарей. Чем чище они будут, тем выше уровень их теплоотдачи.
  2. Не менее важен момент правильного окрашивания радиатора, особенно это касается чугунных приборов. Дело в том, что многослойно нанесенная краска препятствует эффективной теплоотдаче. Перед тем, как приступить к покраске радиатора отопления, следует удалить старый слой. Не менее эффективно применение специальных эмалей, предназначенных для трубопроводов и отопительных приборов, поскольку они имеют низкое сопротивление теплоотдаче.
  3. Для обеспечения максимальной мощности, необходимо правильно смонтировать эти устройства.
  4. Среди основных ошибок, допускаемых при монтаже, специалисты отмечают:
    - наклон батареи;
    - установку прибора слишком близко к напольному покрытию или к стене;
    - перекрытие доступа к радиаторам предметами обстановки и установка неподходящих отражающих экранов.
  5. Для повышения эффективности отопительных батарей не помешает проведение ревизии их внутренней полости. Нередко в процессе подключения батарей отопления к системе образуются заусеницы, из-за которых при эксплуатации образуются засоры, препятствующие свободному передвижению теплоносителя.
  6. Можно поместить на стену за отопительным прибором теплоотражающий экран, сделанный из фольгированного материала.

Познавательное видео о теплоотдаче радиаторов отопления:



Рассчитать теплоотдачу радиатора, которая необходима для конкретного помещения, как становится ясно из выше приведенной информации, несложно. Зная ее величину, можно выбрать нужную модель, а затем собственноручно повысить мощность прибора и тем самым обеспечить себе и близким комфортные условия проживания в зимний период. Прочитайте также: "Расчет мощности батарей отопления - как рассчитать самому".

Какая теплоотдача биметаллических радиаторов отопления? Обзор и что лучше и как рассчитать: Виды +Видео

Теплоотдача биметаллических радиаторов отопления: какие лучше? Многие из тех, кому приходилось заниматься заменой и ремонтом батарей, не понаслышке знают, что самыми дорогими из всех доступных водяных конструкций обогревателей (среди которых стальные, чугунные и алюминиевые) являются именно биметаллические радиаторы отопления.

Для наглядного подтверждения того, что биметаллические батареи эффекты, есть условная таблица теплоотдачи, где указаны данные о биметаллических радиаторах, теплопроводность других металлов и измерение температуры воздуха. Действительно ли это устройство настолько эффективно?

Что это такое?

По своей сути, биметаллический обогревать – это смешанный тип конструкции, который смог воплотить в себе преимущества алюминиевой и стальной системы отопления.

Именно на этих элементах основано устройства радиатора:

  • Обогреватель, который состоит их 2-х корпусов – наружного (алюминиевого) и внутреннего (стального).
  • Благодаря крепкой внутренней оболочке из стали корпус конструкции не боится воздействия сильно горячей воды, может выдерживать даже высокое давление и дает отличные показатели прочности соединения каждых секций радиатора в единую батарею.
  • Корпус из алюминия отлично передает и рассеивает тепло в воздухе, не подвержен коррозии снаружи.

Для подтверждения того, какая теплоотдача у биметаллических радиаторов отопления, была создана сравнительная таблица. Ближайшее и сильнейшие конкурента – это радиатор из ЧГ чугуна, из алюминия АЛ и АА, стали ТС, но биметаллический радиатор БМ имеет лучшие показатели теплоотдачи, хорошие данные рабочего давления и стойкость к коррозии.

Интересно, что почти во всех таблицах есть сведения производителей об уровне теплоотдачи, которые приведены к стандарту в виде высоты радиатора 0.5 м и разница температур 70 градусов.

Но на самом деле все куда хуже, так как в последнее время 70% производителей указывают теплоотдачу тепловой мощности на одну секцию и за час, т.е. данные могут существенно отличаться.  Делается это специально, данные специально не приводят для упрощения восприятия покупателя, чтобы тому не пришлось высчитывать данные о том или ином радиаторе.

Выгоден ли биметаллический радиатор и насколько?

Чтобы подтвердить высокие показатели теплоотдачи, часто приводят данные с таблиц.

Материал, из которого изготовлен радиатор отопления Показатели теплоотдачи (Вт/м*К)
Чугун 53
Сталь 66
Алюминий 230
Биметалл 380

Такие сведения, которые выгодно отличаются на фоне «собратьев» часто используют и для рекламы в роли достоверных данных о теплоотдаче различных систем водяного отопления. Хотя о том, что теплоотдача биметаллических радиаторов выше, чем у аналогов, хорошо известно всем и без данных из справочника, но неужели разница и правда может быть до 40%?

Если рассмотреть таблицу из справочника, то видно, что самая большая разница в теплоотдаче – это 10%, но никак не 40%.

От чего зависит фактор теплоотдачи

Перед тем, как попытаться оценить или сравнить эффективность теплоотдачи биметаллического радиатора, напомним, от чего зависит тепловая мощность отопительной системы:

  • Тепловой напор радиатора играет следующую роль – выше больше разница между  температурой воздуха и средних данных температуры поверхности, тем сильнее тепловой потом, который передается в воздух помещения.
  • Теплопроводность материала, из которого выполнен радиатор – чем выше показатель теплопроводности, тем меньше будет разница между наружной стенкой радиатора и температурой носителя.
  • Размеры обогревательной системы и количество секций.
  • Давление и температура теплоносителя.

Обратите внимание, что в тех системах отопления, где используют воду, на 98% передача тепла от стенок к воздуху осуществляется за счет конвенции, поэтому помимо размеров очень важна и форма. Но на практике достаточно сложно учесть все конфигурации, поэтому используют только линейный учет размеров.

Тепловой напор  — это первый критерий, который рассчитывают как разность полусумм и температуры воздуха в помещении. Есть даже определенный поправочный коэффициент, который помогает уточнить теплоотдачу радиатора при расчете мощности системы для комнаты.

По таблице поправочных коэффициентов можно сделать вывод, что те данные о теплоотдаче биметаллического радиатора будут соответствовать реальности только при первом часе работы системы отопления, так как такие данные возможны только при перепаде температур в холодном помещении. Обычно теплоносители редко нагреваются выше, чем 85 градусов, а значит, максимальная отдача тепла доступна при комнатных 15 градусах.

Теплопроводность материала стенки радиатора  — это второй критерий, при котором радиатор, сделанный из биметалла, сильно проигрывает конструкции из алюминия. Приведенное на схеме устройство секции отопления из биметалла ясно показывает, что стенки состоит из алюминия и стали. Даже если толщина стенки будет одинаковой в аналогичных условиях, биметаллический корпус не сможет быть лучше по теплоотдаче, чем алюминиевая система отопления.

Обычно размеры этих двух отопительных систем совпадают и рассчитаны на установку под подоконником. Отметим, что конструкция из алюминия и биметалла занимает больше по площади места, чем стальные или чугунные модели. По этой причине теплоотдача может быть сильнее, чем при стандартом расчете на основании одних лишь свойств металлов – теплоемкости и теплопроводности. Теперь осталось разобраться с давлением и температурой теплоносителя.

Идеальные условия использования биметаллических радиаторов

Во многом устройство и схема алюминиевой биметаллической системы похожи. Внутри секции есть основной канала, по которому и будет двигаться разогретый теплоноситель. Размеры и форма канала будут соответствовать сечению подводящей трубы, а это значит, что жидкость не будет подвержена дополнительным завихрениям и не будет локальных мест перегрева.

Из табличных данных, на которые мы уже опирались выше, становится ясно, что эти два типа радиаторных конструкций проектируют при расчете на высокое давление и высокую температуру теплоносителя.  В этом случае все преимущества очевидны. Для начала, разность температур увеличивается, и вместо обычных 70 градусов разницы может быть уже и 100. К примеру, на входе в систему отопления давление и температура теплоносителя равны 18 бар и 110 градусов, а для паровых систем и все 120 градусов. Значит, имеем поправочный коэффициент эффективности теплоотдачи 1,2 , что равно 20%.

А еще, чем больше давление теплоносителя, тем выше будет коэффициент теплоотдачи и теплопередачи от жидкости к металлу. Благодаря повышению значения из-за увеличения давления окончательные данные могут возрасти до 7%. При суммировании всех условий, оказывается, что биметаллические радиаторы отлично подойдут для отопления высоток.

Хотя все производители дают одинаковый срок службы и гарантии для двух типов теплообменников, на самом деле работать на протяжении длительного времени может только биметалл. При наличии различных присадок горячая вода все равно будет действовать разрушительно для алюминия. Другое ли дело легирующая сталь с добавками в виде никеля и марганца, срок службы которой может быть равен и 15 лет.

Заключение

Вы можете получить высокую теплоотдачу на биметаллическом радиаторе не только при подаче высокого давления. Для всех типов радиатора можно увеличить теплоотдачу как минимум на 20%, если в домашних котельных использовать не воду, а антифриз или тосол. Давление останется неизменным, а температура на выходе будет равна 97 градусам, а это прибавка в теплоотдаче 20%. Помимо этого, тосол хорошо сохраняет чугунные, алюминиевые, стальные трубы и теплообменники.

Теплоотдача алюминиевых радиаторов: подробный расчет

Правильно рассчитав теплоотдачу с учетом всех факторов, оказывающих на нее влияние, можно обеспечить нужную температуру помещения и правильную циркуляцию воздуха, которая положительно отразится на настроении и здоровье, находящихся в ней людей.

От чего зависит теплоотдача алюминиевого радиатора

Виды алюминиевых радиаторов:

  • Стальные – у них низкие технические характеристики, почти уже не представлены на современном рынке и не пользуются спросом.
  • Чугунные по-прежнему высоко оценивают по критериям надежности. Долговечны, многие новые модели эстетично представлены с элементами художественного литья. Такие батареи впишутся в любой дизайн, нет необходимости скрывать их неэстетический вид за экранами.
  • Алюминиевые – на данный момент самый востребованный вид по техническим характеристикам и ценовой доступности. Отличаются высокой эффективностью и имеют ряд преимуществ.
  • Биметаллические – новое поколение, появились совсем недавно, но уже активно пользуются потребительским спросом. Благодаря качеству и составу из двух металлов являются самыми мощными по эффективности.

Не стоит выбирать батарею только по параметрам тепловой мощности. В различных теплосетях показатели рабочего давления будут отличаться, в частных домах давление хладагента около — 2-3 Бар, в квартирах при централизованной системе составляет 5-15 Бар и разнится от этажности.

Скачки давления системы отопления могут повредить неправильно выбранный радиатор, поэтому сравнение стоит провести с учетом прочности отопительного устройства.

Важные характеристики, учитываемые при подборе:

  • Мощность при выработке тепла;
  • Допустимые параметры давления;
  • Внутренний объем емкости радиатора;
  • Масса батареи.

Вес радиатора и объем емкости должны учитываться при установке в частных домах. Зная количество воды, проходящее через систему отопления, легко произвести расчет расхода тепловой энергии во время нагревания.

Масса прибора повлияет на выбор крепежа и способа его крепления к стене. В зависимости от материала, из которого она сделана. Например, если стена выполнена из шлакоблоков или бетона, а масса батареи из-за количества секций большая, то и крюк должен быть в состоянии удержать ее вес.

Достоинства алюминиевых радиаторов:

  • большая площадь изделия, обеспечивающая лучший теплообмен;
  • небольшая масса и легкий вес;
  • высокая теплоотдача;
  • соперничают по прочности со стальными и чугунными батареями;
  • не нуждаются в покраске и соответствуют современному дизайну интерьеров;
  • быстро нагреваются, чем существенно экономят топливо.

Производят батареи из алюминия с помощью литья каждой секции и, как заявляет производитель, выдерживают давление в 15-20 атмосфер. Радиаторы со склеенными в процессе производства секциями — экструдированные — выдерживают нагрузку до 40 атмосфер, но не отличаются прочностью, особенно в местах присоединения.

Секций можно добавить любое количество, они легко присоединяются, но при центральной системе отопления не стоит формировать слишком сложные конструкции.

Теплоотдача одной секции способна отапливать 1,2 куб. м пространства –  примерно 120 Вт при температуре 45-50 °C. Сэкономить на электроэнергии позволяет наличие регулятора теплопотока, который изначально предусмотрен в комплектации производителя.

При монтаже не допускается использование медных или стальных комплектующих и труб, это может спровоцировать коррозию.

Увеличить КПД уже смонтированы батарей можно с простых методов — прочистки или перекраски батарей в темные цвета. До 25 процентов увеличит теплоотдачу установка экрана позади радиатора, можно приобрести готовый вариант экрана или же воспользоваться фольгой.

Еще один эффективный вариант — изготовление металлического кожуха, который будет отдавать тепло, полученное при нагреве, даже с уже выключенным отоплением. Мощность батарей можно увеличить, добавив количество секций, результат – повышение теплоотдачи минимум на 10 процентов.

При всех этих положительных параметрах и высоком качестве у алюминиевых батарей низкая цена, что обуславливает положительные отзывы и спрос среди потребителей.

Расчет теплоотдачи радиатора из алюминия

Для расчета теплоотдачи нужно узнать необходимую мощность для обогрева помещения. Затраченное тепло определяют: размер тепла на обогрев 1 м3 помещения составляет 35-40 Вт/м3 это значение умножается на охват помещения.

Внимание! Расчеты приблизительные и служат для примерного ориентирования при выборе радиатора из алюминия.

При расчете используются, указанные в техпаспорте радиатора из алюминия, параметры для расчета теплоотдачи для 1 секции: если фактическая мощность секции при DT = 70, то при температуре помещения 19-20ºС вырабатывается тепло при внутренней температуре батареи 110 ºС, а в обратке 70 ºС.

Ориентируясь на эти данные, видно, что теплоотдача одной секции алюминиевого радиатора с межосевым размером 500 мм и прежней температуре – 200 Вт. Температуры такого уровня обычно не используются, из-за этого мощность отдачи будет меньше.

Аналогичен расчет теплоотдачи алюминиевых радиаторов с межосевым размером 350 мм на квадратный метр помещения.

Узнать приближенное к реальному значение теплового поток можно, посчитав DT:

DT = ((Тº поступающей воды + Тº в обратке) / 2) – Тº комнаты

Число, полученное в результате формулы расчета показателей теплоотдачи алюминиевых радиаторов отопления, умножается на коэффициент, приведенный в таблице ниже.

Следуя формуле, где температура помещения 18 ºС, добавив данные теплоносителя, решение будет ((70 + 60) / 2) – 18 = 49,5. Где результат умножается на поправочный коэффициент 0,65, умножаемый на тепловой поток 204 х 0.65 = 132.6 Вт. По данному результату собирается необходимое количество секций.

Недостатки алюминиевых радиаторов

Ограничения к материалу, с которым могут соединяться алюминиевые радиаторы, требовательность к компонентам теплоносителя и однотипность в размерах — их главные недостатки. Проблемы, связанные с возникновением коррозии, можно предотвратить применением оксидной пленки и обработке противокоррозиными агентами во время установки.

Этот вид батарей плохо переносит гидроудары центральной отопительной системы, поэтому рекомендуется к установке в частных домах, а не квартирах.

Чтобы не ошибиться с выбором отопительной системы, стоит воспользоваться консультацией специалиста или нашими примерами расчетов и таблицей.

У алюминиевых батарей много положительных качеств, а также ряд недостатков. Спрос к ним не угасает, благодаря цене и высокому уровню теплоотдачи. При покупке стоит отдать предпочтении отечественным производителям, они учитывают при производстве качество воды, которая повлияет на срок эксплуатации.

На нашем сайте представлен большой выбор качественных алюминиевых радиаторов, посмотрите!

404 Not Found | Национальное космическое общество

Подпишитесь на блог NSS по электронной почте

Категории блога
Категории блога Выберите категорию РелизыОбновления веб-сайта NSSПланетная оборонаОповещение о политических действияхПроект МеркурийЦитатыРоссийское космическое агентствоРоссийская космическая программаФантастикаКосмическая станция SkylabКосмические послыКосмическое искусствоКосмические книгиКосмический бизнесКосмическая колонизацияКосмические разработкиКосмические исследованияКосмическое правоКосмическая политикаКосмическая наукаКосмические поселенияКосмический шаттлКосмический космический транспорт

Архив блога
Архив блога Выберите месяц март 2021 февраль 2021 январь 2021 декабрь 2020 ноябрь 2020 октябрь 2020 сентябрь 2020 август 2020 июль 2020 июнь 2020 май 2020 апрель 2020 март 2020 февраль 2020 январь 2020 декабрь 2019 ноябрь 2019 октябрь 2019 сентябрь 2019 август 2019 июль 2019 июнь 2019 май 2019 апрель 2019 Март 2019 Февраль 2019 Январь 2019 Декабрь 2018 Ноябрь 2018 Октябрь 2018 Сентябрь 2018 Август 2018 Июль 2018 Июнь 2018 Май 2018 Апрель 2018 Март 2018 Февраль 2018 Январь 2018 Декабрь 2017 Ноябрь 2017 Октябрь 2017 Сентябрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Февраль 2017 Январь 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Январь 2016 Декабрь 2015 Ноябрь 2015 Октябрь 2015 Сентябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Март 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Сентябрь 2013 Август 2013 Июль 2013 Июнь 2013 Май 2013 Апрель 2013 Март 2013 Февраль 2013 Январь 2013 Декабрь 2012 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011 Март 2011 Февраль 2011 Январь 2011 Январь 2011 Декабрь 2010 Ноябрь 2010 Октябрь 2010 сентябрь 2010 август 2010 июль 2010 июнь 2010 май 2010 апрель 2010 март 2010 февраль 2010 январь 2010 декабрь 2009 ноябрь 2009 октябрь 2009 сентябрь 2009 август 2009 июль 2009 июнь 2009 май 2009 апрель 2009 март 2009 февраль 2009 январь 2009 декабрь 2008 ноябрь 2008 октябрь 2008 август 2008 июль 2008 июнь 2008 май 2008 апрель 2008 март 2008 февраль 2008 январь 2008 декабрь 2007 ноябрь 2007 октябрь 2007 сентябрь 2007 август 2007 июль 2007 июнь 2007 май 2007 апрель 2007 март 2007 февраль 2007 январь 2007 декабрь 2006 ноябрь 2006 октябрь 2006 сентябрь 2006 август 2006

Свойства и технические характеристики биметаллических радиаторов

Мы узнали о биметаллических радиаторах совсем недавно - в начале растущей динамики текущего года.И они уже полюбились нашим соотечественникам гораздо более традиционными чугунными батареями. Более того, они сейчас популярнее алюминиевых обогревателей, и стальных. А все потому, что у прочных биметаллических радиаторов отопления отличные характеристики. Хотите узнать что - читайте дальше.

Конструктивные особенности и разновидности биметаллических радиаторов

Каждая биметаллическая батарея отопления состоит из стальных труб и алюминиевых панелей. Благодаря этому тепло передается очень эффективно, не теряясь зря.Горячая вода, проходя через сердечник, состоящий из стальных труб, быстро нагревает алюминиевый корпус и соответственно воздушные массы в помещении.

Алюминиевая фигурная оболочка этого сердечника не только элегантно и стильно выглядит, но и помогает лучше распределять тепло. К тому же за счет использования алюминия аккумулятор очень легкий (особенно если сравнивать с тяжелыми чугунными аналогами). Это дает дополнительный комфорт при установке. А замысловатая форма корпуса отлично смотрится, а также значительно увеличивает тепловыделение.


Стальные трубы, составляющие сердечник, очень прочные - они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды - и 110, и даже 130 градусов по Цельсию.

Конкретные пределы рабочего давления и температуры можно найти в паспорте устройства. В конце концов, это зависит от модели и от того, кто эту модель сделал.

Сегодня в магазине можно купить биметаллические батареи двух типов:

1. Радиаторы, которые полностью биметаллические.Это означает, что они имеют стальной сердечник из трубок, окруженный алюминиевой оболочкой. Для них характерна повышенная прочность, исключается протечка. Такие аккумуляторы производят итальянские компании:

  • Global Style;
  • Royal Thermo BiLiner.

Производятся и российскими производителями, например, Сантехпром БМ.

2. Полубиметаллические - радиаторы только полубиметаллические. Для усиления вертикальных каналов используются только стальные трубы из стали.В этом случае алюминий частично контактирует с водой. Такие полубиметаллические радиаторы отдают тепло на 10 процентов лучше, чем предыдущий тип. И они на 20 процентов дешевле.

Выдать им:

  • российский производитель Rifar,
  • китайский - Gordi,
  • итальянский - Sira.

Эксперты пока не пришли к единому мнению, какой из двух типов радиаторов лучше для централизованного отопления, что для индивидуального отопления.Итак, технические характеристики биметаллического радиатора позволяют не бояться «химии» в городской воде. Но при повышенном давлении воды алюминий будет вести себя лучше. В одном специалисты сошлись во мнении: если у вас в доме старые трубы отопления (им больше 40 лет), то лучше брать биметаллические батареи.

Секционный или цельный?

Большинство таких радиаторов состоит из определенного количества секций. То есть сначала делается полностью каждая из секций, а потом их соединяют ниппелями.Это делается на заводе, общее количество секций четное.


Специалист вполне может при необходимости убрать лишнюю секцию или добавить недостающую.

Однако, помимо секционных, в продаже есть еще аккумуляторы из биметалла. Стержень из стальных труб сразу изготавливается нужного размера. Затем его «завернули» в оболочку из алюминия. Такой аккумулятор не лопнет, даже если давление достигнет ста атмосфер.

Подробно о характеристиках биметаллических радиаторов

Выбирая радиаторы, необходимо хорошенько изучить паспорт выбранной модели.А теперь о том, какие важные параметры там указаны.

Теплоотдача

Количество тепла, отдаваемого радиатором при температуре воды плюс 70 градусов Цельсия, измеряется в ваттах. Средняя теплоотдача от батарей из биметалла составляет от 170 до 190 Вт. Это просто шикарно.


Теплоотдача происходит как за счет нагрева воздуха, так и благодаря особой конструкции радиаторов - за счет конвекции.

Выдерживаемое давление при эксплуатации

Оно составляет от 16 до 35 атмосфер и зависит от модели и производителя.Если система отопления централизованная, то стандартное давление не более 14 атмосфер, а в автономной системе - порядка не более 10 атмосфер. Чтобы аккумулятор не лопнул при повышении давления, производитель обычно указывает этот параметр с запасом.

Межосевое расстояние

Это расстояние (в миллиметрах), которое составляет верхний коллектор радиатора от нижнего. Стандартные значения: 800, 500, 350, 300 и 200 миллиметров.Такое разнообразие позволяет выбрать аккумулятор, хорошо вписывающийся в имеющуюся разводку труб отопления.


Чаще всего востребованы радиаторы с 50, 35 и 20 сантиметрами между осями коллекторов.

Предельная температура охлаждающей жидкости

В основном биметаллические радиаторы выдерживают горячую воду до 90 градусов. Иногда производитель слегка лукавит, обещая, что даже кипяченая вода при температуре 95 градусов не пострадает от аккумуляторов.Не поверите - больше 90 0 Ни один из производителей не производит. К этому показателю стоит присмотреться - от него зависит коэффициент тепловыделения.

Надежность и срок службы

Учитывая характеристики биметаллических радиаторов, их можно безопасно использовать в течение двадцати лет. Никакого обслуживания не требуется. Это довольно хорошее время.

Простая установка

Сечения этих радиаторов абсолютно идентичны.Это позволяет установить их хотя бы слева от подходящей трубы отопления, даже справа. Там, где подходит труба, к радиатору присоединяется труба. С противоположного конца устанавливается заглушка, которую комплектует кран Маевского (сбоку), а также еще одна заглушка (снизу).

Кран, названный в честь его изобретателя - Маевского, - очень удобное устройство. В начале отопительного сезона часто возникает проблема с «проветриванием» системы - из-за оставшегося в трубах воздуха батареи остаются холодными.Кран Маевского позволяет удалить лишний воздух из радиатора без отключения всего стояка. Что хорошо - это можно сделать самостоятельно, не прибегая к помощи вызванных мастеров.

Помимо вышеперечисленного, также производим радиаторы с патрубками, расположенными с нижней стороны. Их подключают к вентилю с термостатом, контролирующим температуру воздуха в помещении. Отводы, заглушки и кран Маевского входят в комплект каждого биметаллического радиатора. Также полагается на набор скоб для установки аккумулятора на стену.

А теперь о недостатках радиаторов из биметалла

Самым существенным недостатком этих аккумуляторов является их высокая стоимость. Они намного дороже обычных чугунных радиаторов. Однако изделия из биметалла выглядят намного красивее, хорошо вписываясь в современный интерьер. А по продолжительности жизни они опережают другие типы аккумуляторов.

Плохо еще и то, что стальные трубы сердечника одновременно «съедают» коррозию под воздействием воды и воздуха.А бывает, когда из системы отопления убирают воду при ремонте или аварии. А еще трубы ржавеют от тосола, который часто присутствует в системах отопления небольших домов. В этом случае от биметаллических секционных аккумуляторов следует отказаться - лучше брать либо цельные, либо полностью алюминиевые.

Допустим и такой вариант - радиаторы с медным сердечником и алюминиевым корпусом. Оксидная пленка на медных трубах достаточно прочная - убережет их от коррозии.Есть возможность использовать вместо сердечника медную и нержавеющую сталь - тоже неплохой вариант.

Характеристики биметаллических радиаторов некоторых производителей

1. Надежные и качественные, но дорогие батареи производят итальянская фирма Global Style. Тем более что технические характеристики биметаллических радиаторов, выпускаемых этой компанией, можно назвать идеальными. Российские покупатели давно оценили эти аккумуляторы, зная, что они одобрены специалистами НИИ сантехники и рассчитаны на российские условия эксплуатации.Уже появилась вторая линейка из трех моделей. Производитель предоставляет десятилетнюю или двадцатилетнюю гарантию.

Большим коэффициентом теплоотдачи (не хуже, чем у моделей из пола из биметалла) славятся батареи Global Style Extra и Global Style Plus. Они красивы и долговечны, но стоят дорого. Модели попроще и дешевле, немного хуже теплоотдача и менее элегантны, но и выглядят они неплохо. Они аккуратные и маленькие, с очень достойными характеристиками.Четное количество секций, окрашенных в белый, теплый оттенок, от 6 до 14.

2. Итальянская компания Sira производит аккумуляторы уже полвека. Его «конек» - это полубиметаллические изделия с высокой теплоотдачей. Радиаторы компания выпускает трех разновидностей. Прямоугольные изделия, батарейки с красиво очерченными, плавно закругленными углами, а также модель под названием «Гладиатор» довольно скучны.


Форма последнего очень необычна и креативна.

Четные секции батарей (их может быть от 4 до 10) окрашены в теплые оттенки белого цвета.Гарантия - 20 лет. Заводы этой компании есть не только в Италии. Некоторые из них находятся в Китае :).

3. Российская компания «Рифар» (Оренбургская область) производит аккумуляторы сравнительно недавно - с 2002 года. Но на отечественном рынке симпатии она уже победила, а также успешно вышла на уровень СНГ. Его продукция - семь разновидностей радиаторов из полубиметалла. Особой популярностью пользуются модели Monolit (новая разработка, на которую есть патент) и Rifar Flex (имеет возможность загибаться под эркерами).

Белые секции этих радиаторов поставляются партиями от 4 до 14 штук. Рифар гарантирует безотказную службу продукции в течение 10-25 лет. Обычно доступны три ведущие модели. Остальной ассортимент доступен по запросу.

Таблица: Сравнительные характеристики различных производителей и моделей биметаллических радиаторов

/
Марка, страна-производитель. Модель Расстояние между осями, мм Размеры, Ш / В / Г (сечение) Максим.рабочее давление, бар. Тепловая мощность, Вт Объем воды в секции,
л
Масса, кг Макс. характер. сифон

Италия

STYLE 350
STYLE 500
STYLE PLUS 350
STYLE PLUS 500
350
500
350
500
425/80/80
57162/80/80 95
575/80/95
35 125
168
140
185
0.16
0,2 ​​
0,17
0,19
1,56
1,97
1,5
1,94
110

Италия

BiLiner Inox 500
BiLiner 500
500 500 500 0,2 2,01 90

Германия

TENRAD 350
TENRAD 500
350
500
400/80/77
1201 120/80/77

550/80/77
0,15
0.22
1,22
1,44
120

Россия

RIFAR Forza 350
RIFAR Forza 500
RIFAR MONOLIT 350
RIFAR MONOLIT 500
350
500 9016 902
350
500 9016 902 570/100/80
415/100/80
577/100/80
20
20
100
100
136
202
136
194
0,18
0,20
0,18
0,20
1.36
1,84
1,5
2,0
135

Китай

Горди 350
Горди 500
350
500
412/80/80 18162 572/80/80 0,21
0,3
1,4
1,7
110

Италия

Гладиатор 200
Гладиатор 350
Гладиатор 500
200
350 42
500
27580/275 тридцать 90
140
185
0.1
0,13
0,42
0,65
0,85
1,6
110

Как рассчитать необходимое количество аккумуляторных секций

Для примера возьмем Россию, ее среднюю полосу и обычную панельную многоэтажку. Умножьте площадь комнаты на 100 Вт, а затем разделите это число на количество тепла, отдаваемое одной секцией.

Если межосевое расстояние 500 миллиметров, расчет будет проще легкого.Разделим площадь комнаты пополам и все. Например, комната 12 кв. Нам нужно 6 секций с тепловой мощностью от 180 до 190 Вт. Проц 10 придется выкинуть на последний или первый этаж, угловые комнаты имеют большое окно (более двух квадратных метров) или тонкие стены (менее 250 миллиметров).

В коттедже, построенном за городом, с расчетами придется повозиться. Сначала узнаем коэффициенты теплопроводности каждого материала, из которого построен дом.Это не только стены, но и крыша, и пол. Для этого желательно пригласить профессионала из надежной компании. Опытный специалист все точно рассчитает, посоветует аккумулятор, подходящий для вашего дома, и не потребует лишних денег.

Видео: Технические характеристики биметаллических радиаторов

Современные и будущие методы теплового контроля космических аппаратов 1. Драйверы дизайна и современные технологии

Современные и будущие методы управления тепловым режимом космических аппаратов 1.Драйверы дизайна и современные технологии

Современные и будущие методы управления тепловым режимом космических аппаратов 1. Драйверы дизайна и современные технологии

М.Н. De Parolis & W. Pinter-Krainer

Терморегулятор и обогрев Отдел отказа, ESTEC, Нордвейк, Нидерланды

В первой части статьи рассматриваются драйверы дизайна. и технологии, используемые в настоящее время для тепловых контроль. Вторая часть посвящена технологиям будущего. разработки в области терморегулирования появятся в следующих выпусках Вестник.

Зачем нужен терморегулятор?

Потребность для системы терморегулирования (TCS) диктуется технологические / функциональные ограничения и требования к надежности всего оборудования, используемого на борту космического корабля, и, в случае пилотируемых полетов, необходимостью обеспечения экипажа подходящим жилая / рабочая среда. Практически все сложное оборудование имеет определенные температурные диапазоны, в которых он будет работать правильно. Таким образом, роль TCS заключается в поддержании температура и температурная стабильность каждого элемента на борту космический корабль в этих заранее определенных пределах во время всей миссии фаз и тем самым используя минимум ресурсов космического корабля.

общая функция терморегулирования может быть разделена на несколько различные подфункции (рис. 1).


Рисунок 1. Взаимодействие между подфункциями TCS.

Взаимодействие с окружающей средой
Внешнее поверхности космического корабля могут нуждаться в защите от локальная среда или улучшенное взаимодействие с ней, включая:

  • уменьшение или увеличение поглощенной окружающей среды флюсы
  • уменьшение или увеличение тепловых потерь в среда.

Теплоснабжение и хранение
В некоторых случаях, чтобы достичь или поддерживать желаемый уровень температуры, тепло должно быть и / или должна быть обеспечена подходящая способность аккумулировать тепло. предвиден.

Сбор тепла
Во многих случаях рассеиваемое тепло удаляться из оборудования, в котором он генерируется, чтобы избегать нежелательного увеличения мощности агрегата и / или температура космического корабля.

Теплопередача
Вообще говоря, это не можно отводить тепло прямо там, где оно генерируется, и должны использоваться соответствующие средства для транспортировки его из устройство сбора к излучающему устройству.

Отвод тепла
Тепло, собираемое и транспортируемое должен быть отклонен при соответствующей температуре в радиатор, которым обычно является окружающая космическая среда. Отказ температура зависит от количества задействованного тепла, контролируемая температура и температура среда, в которую устройство излучает тепло.

Конструкция драйверов
Основные параметры движущими силами конструкции TCS являются:

  • среда, в которой космический корабль должен работать
  • общее количество тепла рассеивается на борту космического корабля
  • распределение тепловыделение внутри космического корабля
  • температура потребности различного оборудования
  • конфигурация космического корабля и его надежность / проверка требования.

Об окружающей среде
Для всех космических аппаратов, поступающая энергия от Солнца и тепло, излучаемое глубоко Пространство обычно является основным взаимодействием с окружающей средой. Однако в зависимости от орбиты и положения космического корабля другие параметры могут иметь важное влияние на тепловые дизайн управления. Например, тип стабилизации отношения использование может повлиять на дизайн TCS. В целом стабилизация спина является более мягким, поскольку вращение вызывает усреднение вход экологического потока.Необходим трехосный стабилизированный космический аппарат повышенная защита от кратковременных колебаний потребляемой энергии от Солнца или Земли.

Низкая околоземная орбита (НОО)
Эта орбита часто используется космическими аппаратами, которые отслеживают или измеряют характеристики Земля и ее окружающая среда (наблюдение Земли, геодезия и др.), а также в беспилотных и пилотируемых космических лабораториях. (Эврика, Международная космическая станция и др.). Орбиты близость к Земле имеет большое влияние на потребности TCS, с инфракрасным излучением Земли и альбедо, играющим очень важную роль, а также относительно короткий орбитальный период (менее 2 ч) и большой продолжительности затмения (до трети время).Небольшие инструменты или придатки космических аппаратов, например, солнечные панели с низкой тепловой инерцией могут быть серьезно повреждены этой постоянно меняющейся средой и может потребовать очень конкретные решения теплового дизайна.

Подъем и возвращение в атмосферу
Для космических перевозок системы, подъем на рабочую орбиту и возвращение с нее (обычно LEO) может вводить дополнительные конструктивные ограничения TCS. Во время этих двух фаз окружающая среда часто слишком теплая, чтобы отводят тепло излучением, а радиаторы, используемые на орбите, часто закрытые или охраняемые.Следовательно, альтернативные радиаторы (например, мгновенные испарители) или специальные конструкции TCS, обеспечивающие высокую Для управления этими тепловыми нагрузками необходимо предусмотреть тепловую инерцию.

Геостационарная орбита (GEO)
На этой 24-часовой орбите Влияние Земли почти не заметно, за исключением затенения. во время затмений, продолжительность которых может меняться от нуля в день солнцестояния максимум 1,2 часа в день равноденствия. Длительные затмения влияют на проектирование систем теплоизоляции и обогрева космического корабля.Сезонные колебания направления и интенсивности солнечная энергия оказывает большое влияние на дизайн, усложняя перенос тепла из-за необходимости передавать большую часть рассеиваемого тепла к радиатору в тени и к системам отвода тепла через требуется увеличенная площадь радиатора. Практически все телекоммуникации и многие метеорологические спутники находятся на этой орбите.

Высокоэксцентрические орбиты (HEO)
Эти орбиты могут иметь широкий диапазон высот апогея и перигея в зависимости от конкретная миссия.Обычно они используются в астрономии. обсерватории (Exosat, IRAS, ISO и др.), а также дизайн TCS требования зависят от орбитального периода КА, количество и продолжительность затмений, относительное положение Земля, Солнце и космические корабли, вид приборов на борту и их индивидуальные температурные требования и т. д.

Специальные орбиты
Миссии, рассчитанные на длительный срок наблюдение отдельных явлений требует постоянного, стабильного окружающей среде и поэтому склонны использовать стабильные орбиты требуется очень мало ресурсов для содержания станции, вдали от любых небесное тело, e.грамм. вокруг лагранжевой точки. Научный космический корабль, такой как SOHO и будущая научная миссия COBRAS- САМБА, типичны для этого класса миссий. Космический корабль Направлено на солнце и поэтому одна сторона постоянно светится и все другие лица, открытые для открытого космоса. Следовательно, TCS дизайн можно довольно легко оптимизировать, если только особые температурные требования или недостаточно электрическая мощность для обогревателей.

В частности, для космических аппаратов с криогенной нагрузкой низкотемпературная и стабильная по массе среда (если криостаты) или мощности и сложности (для спутников, использующих криоохладители).

Дальний космос и освоение планет
Этот класс миссия включает в себя множество различных подсценариев в зависимости от конкретное небесное тело или целевую зону исследования. В целом, общие черты - большая продолжительность миссии и необходимость справиться с экстремальными тепловыми условиями, такими как круизы близко или далеко от Солнца (от 1 до 4-5 а.е.), низкий вращение очень холодных или очень горячих небесных тел, спуски через враждебную атмосферу и выживание в экстремальных условиях (пыльная, ледяной) среды на поверхностях посещенных тел.В Задача TCS - обеспечить достаточный отвод тепла способность во время горячих фаз эксплуатации и при этом выжить холодные неактивные. Основной проблемой часто является предоставление мощности / энергии, необходимой для этой фазы выживания.

О тепловыделении и его распределение
При этом важны два фактора. в контексте проектирования TCS, абсолютное значение тепла, которое должно быть рассеивается и его распределение на борту космического корабля, т. е. удельная мощность.Первое значение имеет большое влияние на теплоотдачу. функция отбраковки (увеличиваются габариты площади радиатора с увеличением мощности), а плотность мощности определяет тепло функции сбора и транспортировки (вызовы с высокой плотностью мощности для высокоэффективного отвода тепла). Типичные установленные мощности для Сравнение различных типов космических аппаратов приведено в таблице 1.

Таблица 1


                                                         Установленная мощность (Вт)
 Миссия Орбита Отношение мин.Максимум.

Наука:
  - астрономия HEO, фиксированная точка наведения на Солнце (в основном)
  - дальний космос Различные переходные орбиты Солнце или наведение планеты 200 1 500

Телекоммуникации GEO Наведение на Землю 500 5 000
Наблюдение за Землей НОО Земля наведение 500 5 000
Метеорология ГЕО наведение на Землю 200 1 500
Перемещение пилотируемых транспортных средств + LEO Разное 1000 10 000
Пилотируемые станции LEO Солнце указывает 3000 30 000



Два противоречащих друг другу требования могут быть обнаружены с точки зрения мощности загрузка:

  • прирост установленной мощности на многоцелевые, многодиапазонные спутники связи и следовательно, потребность в более крупном и эффективном отводе тепла системы
  • уменьшение габаритов других классов космических аппаратов и оборудования за счет миниатюризации электроника.С одной стороны, это означает снижение общее количество энергии, потребляемой на борту, но с другой стороны существует риск увеличения плотности мощности, тем самым порождает другой класс проблем.

Еще одним очень важным фактором является рабочий цикл. Самый лучший решением будет рассеивание мощности, которое компенсирует изменение потоков окружающей среды (например, максимальная рассеиваемая мощность во время затмений!), чтобы иметь почти постоянную глобальную жару ввод в космический корабль.Учитывая настоящее, близкое и, вероятно, среднесрочные методы производства электроэнергии, реальность такова напротив: максимальная рассеиваемая мощность происходит вместе с максимальные потоки окружающей среды. Это вынуждает дизайн TCS к завышение размеров теплопередачи и отвода оборудование, чтобы справиться с одновременными пиками. В свою очередь, это пере- определение размеров вызывает увеличение сложности конструкции и потребность в дополнительных ресурсах во время холодных фаз миссия.

Это вводит третье взаимодействие между силовыми подсистемы и TCS, а именно наличие питания во время фазы холодного задания для функции теплоснабжения.Во время тех фаз, питание обычно обеспечивается батареями и, следовательно, ограничено. Это ограничение может еще больше усложнить TCS. дизайн.

О требованиях к температуре
Это фактор во многом связан с технологией космического корабля оборудование. Как уже упоминалось, задача TCS - сохранить все элементы оборудования, работающие в пределах допустимых температур диапазоны, которые, в свою очередь, зависят от внутренней конструкции, используемые компоненты и, наконец, что не менее важно, необходимые надежность.Это, в частности, относится к электронным и электромеханическое оборудование, конструкция которого зачастую слишком аналогичен таковому у своего «земного» аналога, который должен работать в гораздо более благоприятных условиях (воздух - дополнительная ценность для TCS!). Улучшенные тепловые конструкции в сочетании с лучшими определение допустимых температурных диапазонов, позволяющих сэкономить проекты и время, и деньги в долгосрочной перспективе.

Можно определить три соответствующих диапазона температур:

  • криогенный диапазон: все температуры ниже 120 K
  • обычный диапазон: температура от 120 до 420 K
  • высокая- температурный диапазон: все температуры выше 420 К.

Здесь мы сконцентрируемся на «обычном ассортименте», статьях относящиеся к двум другим диапазонам, уже опубликованным в прошлых выпусках Бюллетеня ЕКА (например, № 75, август 1993 г. и № 80, ноябрь 1994 г.).

В рамках нашего стандартного диапазона могут быть определены в соответствии с различными требованиями к оборудованию. Классические примеры включают:

  • батареи, которые являются «худшее» подсистемное оборудование, поскольку оно может иметь широкий спектр рассеиваемой мощности и, в то же время, всегда имеют очень узкий рабочий (и нерабочий!) температурный диапазон (обычно от -5 до + 20 ° C)
  • движитель подсистемы, обычно ограниченные по соображениям безопасности диапазоном от 5 до 40 ° C, даже если, в зависимости от конкретной системы, более широкий диапазон может быть приемлемым
  • общая электроника, с средний рабочий диапазон от -20 до + 70 ° C.

Неэлектронные элементы могут иметь широкий диапазон температур требования, большинство из которых носит функциональный характер, например ограничение теплового шума в датчиках. Некоторые крайние примеры: показано в таблице 2.

Таблица 2


                      Операционная стабильность / стабильность при хранении
Позиция Температура (° C) Температура (° C) (° C / м) (° C / мин)

                         Мин. Максимум. Мин. Максимум.
Видеокамера CCD -150-100 - - - ± 0.5
Лазерный тепловой I / F 5 10 5 10 ± 0,5 ± 0,1
Образцы физики жидкости 5 90 5 40 ± 0,1 ± 0,01
Образцы биологических наук 4 38-80-80 ± 1,0



Температурная однородность и стабильность могут иметь еще большее значение. влияние на конструкцию ТКС, чем абсолютные значения температуры самих себя. Первое можно выразить как максимальное допустимая разница температур между двумя соседними частями, или как максимальный градиент температуры в сплошных телах.В температурная стабильность относится к максимально допустимому изменению изменения температуры конкретного предмета с течением времени. Способность к справиться с этими требованиями зависит от окружающей среды и драйверы конструкции рабочего цикла мощности и на реальном космическом корабле конфигурация.

Следует проявлять особую осторожность, чтобы различать иметь 'и действительно обязательные требования, а иногда даже несколько градусов (или несколько десятых для устойчивости) могут сделать различие между выполнимой и невыполнимой системой или, при по крайней мере, между доступной и очень дорогой системой.

О конфигурации космического корабля, надежности и требования к поверке
Одна из основных проблем конструкции ТКС заключается в том, что конфигурация КА обычно определяется на основе физического размещения различных полезная нагрузка и базовая подсистема (двигательная установка, солнечные батареи и т. д.) элементы. Только когда физическая конфигурация виртуальная "заморожен" - приглашен дизайнер TCS, чтобы оценить, все ли требования к температуре могут быть выполнены. Если это не будет в этом случае нужно потратить много времени (и денег) на пытаясь переместить оборудование и находить специальные решения, которые никогда не бывают ресурсоэффективными.Параллельная разработка должна применяться чаще на всех уровнях, от оборудования до конструкции космического корабля, чтобы попытаться преодолеть эти нередкие проблемы.

Надежность влияет на TCS напрямую (функция TCS имеет собственное требование) и косвенно через оборудование температурные требования. Наибольшее влияние оказывает тепло- функции предоставления, транспортировки и отказа. Для пилотируемых автомобили, например, надежность, необходимая для охлаждения петли могут привести к огромному увеличению сложности и массы ТКС.

Требования к проверке и, в частности, испытаниям слишком часто были причиной того, что эффективный дизайн TCS отклоненный. Нежелание использовать тепловые трубки из-за усложнения, вносимые в испытания тепловой системы (см. раздел по теплопроводным системам) является классическим примером. В качестве уже продемонстрированный многими коммерческими космическими аппаратами, надлежащий сочетание тестирования на уровне компонентов и системы с методы аналитической корреляции могут решить такие проблемы, что приводит к более простому и эффективному регулированию температуры система.

Важность параметров
Различные драйверы дизайна по-разному влияют на различные TCS функций и по массе, сложности и стоимости их соответствующие дизайнерские решения. В таблице 3 приведены сведения о отношения между исследованными драйверами дизайна и каждым TCS функция ('o' означает незначительное влияние или его отсутствие, а 'x' означает растущий уровень важности; M = масса; CX = сложность; CT = Стоимость). Охрана окружающей среды Тепло Пров. и накопление тепла отвод тепла отвод тепла

Таблица 3



                   Окружающая среда Тепло Пров.Тепло Тепло Тепло
                   Защита и хранение Сбор отказ от транспортировки

Конструкция Драйверы M CX CT M CX CT M CX CT M CX CT M CX CT
Окружающая среда xx xx xx x xx x o o o o o o xxx xx xx
Рассеивание тепла
- абсолютное o o o o o o xx x xx xx x xx xxx xxx xxx
- плотность o o o o o o xx xxx xxx xx x xx x x x

Температура
- уровень x x x xx xx x x x x x x xx xx xxx x xx
- стабильность x x x xx xxx xx xx xx xx xx xx xx x x x
- однородность x x x xx xxx xx xx xx xx xx xx xx x x x

Надежность o o o x xxx xx xx xx xx xx xx xx xx xx xx

Конфигурация x x x x x x x xxx x xx xx xx xx xx xx

Сборка, x x x xx x x xx x x xx xx xx xx x x
 Интеграция



Современные методы

Взаимодействие с внешняя среда
Покрытия
Самые легкие способ изменить поведение поверхности - покрыть ее краской или слой другого подходящего материала.Все космические корабли используют много разных покрытий, от относительно простых до наносить краски на более сложные химически или физически изготовлены конверсионные покрытия. Покрытия характеризуются своим термооптические свойства: поглощающая способность, излучательная способность, отражательная способность. и прозрачность.

Основными недостатками покрытий являются их деградация. окружающей средой и загрязнением, вызванным наземное обслуживание или космические операции, поглощающая способность параметр больше всего пострадал.И управляемость на земле, и космическая среда, как правило, увеличивает первоначальную поглощающую способность покрытие, приближающееся к значению конца срока службы (EOL). Последнее зависит от времени, проведенного на орбите, соответствующая среда (частица потоки, УФ-поток и т. д.), а также ориентацию поверхности по отношению к по движению космического корабля.

Правильная конструкция TCS должна должным образом учитывать все эти факторы и используйте подходящие для начала жизни (BOL) и EOL значения.

Многослойная изоляция (MLI)
При простом покрытии недостаточно, чтобы избежать больших тепловых потерь или выгод для поверхность, можно использовать многослойный утеплитель.Он состоит из определенное количество слоев пластикового материала (обычно майлара или Каптон), покрытый с одной или двух сторон слоем металлического материал для уменьшения излучения и разделен листами прокладочный материал (например, дакроновая сетка), чтобы избежать прямого контакта между соседние фольги. Внешнее покрытие фольгой зависит от конкретное применение: он может быть окрашен или металлизирован, или может даже состоят из другого материала (например, армированного стекловолокном ткань).

Эффективность MLI может быть определена либо в терминах линейного проводимость через одеяло или через так называемый «эффективный эмиссия '.В первом случае тепловой поток можно рассчитать как произведение заданного значения на температуру разница между внешним слоем и фурнитурой, покрытой одеялом. Во втором случае он рассчитывается как лучистый теплообмен с использованием эффективного эмиттанса (рис. 2). Этот параметр имеет очень простую математическую формулировку, но он может иметь совершенно разные физические значения и выбор определение зависит от используемой техники моделирования.


Фигура 2.Определение эффективного излучения для различных макетов MLI

Факторами, влияющими на эффективность, являются физические состав одеяла (количество слоев, тип покрытия, и т. д.), средняя температура одеяла (обычно арифметическая среднее значение между двумя крайними слоями), возможное присутствие воздух или влажность внутри слоев и давление между ними. Очень важный фактор - это то, как одеяло нанесенный на поверхность космического корабля: цельный кусок одеяла покрытие большой поверхности более эффективно, чем несколько небольших одеяла, покрывающие ту же поверхность.Одеяло, подвешенное над поверхность (случай 3 на рис. 2) более эффективна, чем в прямом контакт с поверхностью (случай 1 на рис. 2).

Вообще говоря, эффективность MLI измеряется на относительно небольшие выборки, в то время как реальная эффективность MLI Система известна только во время тепловых испытаний на уровне системы. Следовательно, во время этап проектирования.

На рисунке 3 показана зависимость теплопроводности от температуры для Образцы MLI, измеренные в ESTEC для некоторых недавних программ ESA.На рисунке 4 показана зависимость теплопроводности от среднего значения. температура для образцов и реальных (с нахлестом, швами, и т. д.) MLI (имеющий идентичный состав), измеренный для Spacelab.


Рисунок 3. Теплопроводность нескольких образцов MLI как функция средней температуры


Рисунок 4. Влияние перекрытия и наличия пропусков на MLI. теплопроводность

Жалюзи / ставни
Поверхность может потребоваться только защищен во время определенных фаз миссии, в то время как в другое время он должен быть свободным, чтобы излучать в глубокий космос.Жалюзи можно использовать либо для обеспечения радиатора во время фаз с Sun освещение, или для уменьшения потерь тепла в холод (тень) фазы.

В решетчатом радиаторе, показанном на рис. 5а, каждая лопасть снабжен датчиком / исполнительным элементом (например, биметаллическим пружины), который измеряет температуру радиатора опорной плиты и соответственно вращает лезвие. Радиатор можно заблокировать полностью выключается, когда температура ниже (или выше для Солнца жалюзи), чем заданное значение, и подвержены разной степени в зависимости от преобладающего уровня температуры.Точность регулирование температуры зависит от физического характеристики механизма жалюзи и, как правило, ограничены до ± 5 ° C.


Рис. 5. Схема жалюзи (а) и заслонки (б).

Жалюзи для установки на радиаторы были разработаны в Европе. в начале 1970-х годов ERNO и SNIAS (сегодня DASA Aerospace и Aerospatiale соответственно), но применялись они нечасто на борту европейского космического корабля.

Затвор (рис. 5 б) состоит из тонкой металлической пластины (или одеяло), которое можно скользить по поверхности (обычно электродвигатель), чтобы изменить открытую площадь радиатора почти непрерывным образом от нулевой до максимальной экспозиции.Преимущества по сравнению с жалюзи более эффективный коэффициент излучения, когда заслонка полностью открыта (многоотражение отсутствует или очень ограничено) эффекты) и лучшая эффективность изоляции, когда полностью закрыто. Тепловой затвор этого типа использовался на Джотто ЕКА. космический корабль.

Преимущества жалюзи и жалюзи - большая адаптация к условиям окружающей среды и снижению мощности и энергия, необходимая для обогрева во время холодных фаз. Недостатки масса и наличие сопутствующих механизмов, которые могут снизить надежность ТКС.

Теплоснабжение
Электрооборудование обогреватели
Нагреватели электрические сопротивления самые простые средства обеспечения теплом оборудования космических аппаратов. Обеспечение и функции хранения разделены тем, что первый осуществляется TCS, а последний обеспечивается за счет мощности подсистема.

Нагреватели могут иметь постоянное питание или, как правило, включаться и выключаться в зависимости от температуры контролируемый элемент. В последнем случае возможно наличие местное управление с помощью термостатов или центральное управление через специальный коммутационный блок (так называемый терморегулятор) или через система обработки данных космического корабля (DHS).Это подразумевает использование датчики температуры и данные и командные строки. В зависимости от особая конфигурация космического корабля и требования к температуре, эта система контроля и управления нагревателем может стать весьма сложный. Поэтому основными недостатками обогревателей являются необходимость для электроэнергии и сложности DHS или снижение надежности при использовании термостатов.

На всех космических аппаратах используются электронагреватели. В последнее время лет европейские обогреватели были аттестованы в соответствии с строгие спецификации ESA как для одинарной, так и для двойной плотности конструкции (до 200 Ом / см²).

Радиоизотопные нагреватели
Некоторые планетарные и исследовательские миссии к периферии Солнечной системы не могут полагаться на Солнце и батареи для производства и хранения электроэнергии мощность для целей TCS. Радиоизотопные нагревательные блоки (РУ) на базе на плутонии, затем использовались либо для обогрева космического корабля напрямую или для производства электроэнергии с помощью радиоизотопа Термоэлектрические генераторы (РИТЭГи) для питания нагревателей. Есть в настоящее время нет европейских производителей RHU или RTG, но как США и Россия разработали и использовали эти устройства для своих миссии в дальний космос.Политические проблемы, а также проблемы с закупками сделает использование этого типа RHU все менее и менее приемлемым в будущем.

Накопление тепла
Материалы с фазовым переходом (PCM) предлагают возможность накапливать тепловую энергию непосредственно как скрытую тепло плавления или сублимации. Контролируемый элемент связан с сосудом, заполненным ПКМ. Когда элемент активен, PCM поглощает тепло и плавится или сублимирует при стабильной температура; когда оборудование неактивно, PCM может затвердеть, выпуская соответствующее количество тепла.Обычно плавильные ПКМ могут быть легко использованы в обратимых, закрытых системах, в то время как сублимирующие ПКМ используются в открытых, необратимых системы (т.е. газ выходит после фазового перехода, чтобы избежать избыточное давление).

Наиболее важными параметрами являются температура, при которой происходит фазовый переход, и количество поглощенного тепла или выпущен во время изменения. Диапазон температур обычно составляет интерес представляет диапазон, близкий к нулю (от 5 до + 10 ° C), или конкретные диапазоны для конкретных экспериментов, e.грамм. 80 ° C для медико-биологические эксперименты. Другими важными параметрами являются теплопроводность и плотность двух фаз; в бывший из-за необходимости передачи тепла эффективно внутри PCM, а последний, потому что содержащий конструкции должны выдерживать объемное изменение ПКМ.

Два преимущества устройства PCM - это стабильность контроль температуры и отсутствие движущихся частей. Жара- требования к хранению определяются продолжительностью включения обратимого систем, а также по общему времени работы для нереверсивных (т.е.грамм. сублимационные, кипящие ПКМ) системы. Поскольку масса устройства прямо пропорциональна способности аккумулировать тепло, это сложно использовать устройство PCM без серьезного удара на общий массовый бюджет. Более того, проблемы, связанные с ограниченная теплопроводность многих ПКМ делает необходимым использовать оребренные емкости, которые снова увеличивают массу и объем устройств. Еще один повод для беспокойства - дизайн контейнер от утечки, для безопасности (PCM могут быть довольно коррозионные) и функциональные причины.

устройства на базе ПКМ использовались на космических аппаратах США, в том числе несколько миссий, запускаемых шаттлами. Различные макеты были разработан в Европе в 1970-х годах, но, помимо приложения на Spacelab нет упоминаний об их использовании на других Европейский космический корабль.

Сбор и транспортировка тепла
выбор наиболее подходящей системы и компонентов зависит от общего уровня мощности, удельной мощности и температуры требования.

Механические элементы
Обычный способ сбора тепло, рассеиваемое любым элементом оборудования, проходит через его опорную плиту и элементы крепления (монтажные ножки).С увеличением мощности рассеивания, вся опорная плита должна соприкасаться с панель космического корабля. Передаваемое тепло зависит от такого параметры как межфазное давление, чистота поверхности, типы задействованных материалов и т. д., что иногда бывает сложно для количественной оценки (на уровне проектирования) и контроля (во время производства и интеграция). Способы увеличения проводимости за счет интерфейсные поверхности включают использование металлических или синтетических матов, или нанесение термопасты.Это последнее решение должно использовать с осторожностью из-за очевидного потенциального загрязнения проблемы.

В некоторых случаях несколько блоков подключаются вместе к одному промежуточная сплошная панель, называемая дублером, обычно изготовлен из алюминия. Этот удвоитель распределяет тепло по большую площадь, тем самым обеспечивая улучшение равномерность температуры и увеличение эффективного контакта область к теплопередающему или теплоотводящему устройству. это удобно размещать резервные блоки или блоки, работающие с разные рабочие циклы на одном удвоителе, чтобы использовать тепло, рассеиваемое рабочими блоками для поддержания других в установленных пределах без необходимости в дополнительной мощности нагрева.В Недостатком такого простого решения является масса дублера, которые должны быть достаточно толстыми для достижения хорошего КПД.

Иногда используются оплетки из проводящего материала (например, меди) для подключения теплоотводящего оборудования к «выносному» радиатору. В качестве общая проводимость пропорциональна поперечной сечение и обратно пропорционально его длине, этот метод может очевидно, что его можно использовать только на короткие расстояния и очень низкие тепловые нагрузки. Например, потребуется медный стержень весом около 22 кг. для транспортировки 10 Вт на расстояние 1 м с температурой разница 10 °.Для сравнения простая тепловая трубка (например, тепловая трубка из нержавеющей стали / аммиака диаметром 9,5 мм) обеспечивает лучшую производительность (меньший перепад температур) для масса 0,25 кг / м, т.е. примерно в 100 раз меньше. Одно преимущество коса - это ее гибкость, которая обеспечивает определенную степень изоляция от вибрации и помогает избежать конфигурации проблемы.

Тепловые трубки
Тепловые трубки - это устройство, позволяющее эффективный транспорт тепловой энергии. Обычно он состоит из герметичная металлическая трубка с капиллярной структурой внутри, заполнен подходящей рабочей жидкостью.Тепло поглощается одним концом за счет испарения жидкости и высвобождается с другой стороны конденсация пара. Жидкость возвращается в испаритель капиллярными силами.

На космических кораблях чаще всего используются тепловые трубки. тип алюминия / аммиака, обеспечивающий оптимальный контроль температуры в диапазоне 0-40 ° C. Поскольку количество переносимого тепла по трубе определяется ее конструкцией и размерами, эквивалентная теплопроводность фиксирована, что приводит к постоянному Теплопроводная трубка (CCHP на рис.6а).


Рисунок 6. Схемы ЦТЭУ (а) и ВТЭУ (б).

Существует также специальный тип тепловой трубки, известный как переменная Теплопроводная трубка (ВЧП, рис. 6б). Это устройство обеспечивает лучший контроль температуры, когда оборудование может рассеиваются на разных уровнях мощности, или конденсатор обнажается к изменяющейся среде. Количество передаваемого тепла составляет обычно контролируется путем блокировки части области конденсатора с помощью инертный газ.

Поскольку капиллярные силы слабее гравитационных, тепловые трубки могут работать только в поле силы тяжести, если испаритель и конденсатора на одном уровне, или если испаритель ниже конденсатор (так называемый «режим рефлюкса»).Следовательно, если у космического корабля тепловые трубки расположены в разных плоскостях, это не всегда можно полностью проверить тепловую конструкцию с только тестирование на уровне системы. Однако, как уже было сказано, это ограничение может быть преодолено и поэтому не должно ограничивать использование тепловых трубок, что дает большие преимущества.

Контуры охлаждения
Для большего рассеивания мощности или больше строгие требования к температуре, другой сбор тепла и могут использоваться транспортные системы.Различные виды жидких петель были предложены и применены, чтобы справиться с этими ситуациями.

В однофазных контурах охлаждающая жидкость поглощает тепло от рассеивающих тепло предметов (например, через холодную пластину или теплообменник), увеличивая его температуру, и транспортирует к теплоотводящему устройству (теплообменнику или напрямую через радиатор), где жидкость охлаждается. Механический насос - это необходим для обеспечения гидравлической энергии, необходимой для этой задачи (Рис. 7а).


Рисунок 7.Схема контуров охлаждения: (а) Однофазный контур. (б) Двухфазная петля с механическим управлением. (c) Двухфазный капилляр петля. (d) Двухфазный гибридный контур

Преимущества этих систем заключаются в их гибкости и отсутствие чувствительности к их ориентации и механическим среда. Скорость потока жидкости можно легко регулировать (например, через насос с регулируемой скоростью), что позволяет использовать любой из вариантов мощности рабочие циклы (возможно соотношение от 1 до 10) и / или разные уровни точности, стабильности и однородности температуры.В диапазон температур может быть адаптирован к конкретному применению выбрав подходящую жидкость. Поскольку жидкость циркулирует за счет механического воздействия насоса система работает с одинаковая эффективность на земле, на борту космического корабля или во время спуска на небесное тело. Недостатки - мощность необходим для привода насоса и возможных вибраций, вызванных насос и потоки жидкости.

Однофазные жидкостные контуры широко используются с самого начала дни пилотируемых космических полетов.В России их тоже использовали часто для беспилотных космических аппаратов; например были использованы воздушные петли на Протоне, жидкостные петли на мощных телекоммуникациях космический корабль (в сочетании с развертываемыми радиаторами) и комбинированные жидкостно-воздушные петли на извлекаемых низкоорбитальных космических аппаратах (например, Foton). В Европе они использовались на Spacelab и Eureca, и в будущем будет использоваться на орбитальной орбите Колумбуса. Помещение, а также миниатюрный логистический модуль под давлением.

Двухфазные контуры с механической накачкой (ПДК, рис.7b) являются аналогичен однофазным петлям, за исключением того, что жидкость меняет состоянии (испаряется при поглощении тепла и конденсируется в устройства для отвода тепла) вместо того, чтобы просто изменять температуру. В преимущество по сравнению с однофазным типом состоит в том, что меньшая скорость потока жидкости, необходимая для управления тем же количеством тепла (за счет использования скрытой теплоты испарения) и связанное снижение уровня ресурсов, необходимых для TCS (меньшее потребление электроэнергии насоса, меньшая масса за счет более мелкие трубопроводы для жидкости и запас жидкости и т. д.).

В контурах с капиллярной накачкой (CPL: рис. 7c) движущая сила обеспечивается капиллярным действием материала фитиля внутри испарители и отдельный механический насос не нужны. Однако есть определенные операции или этапы миссии для какая помощь капиллярному действию может быть желательной (например, запуск контура, пиковые нагрузки, высокие механические нагрузки или заземление тестирование).

Гибридные петли (рис. 7d), состоящие из CPL с механической насос сейчас предлагаются.При номинальных режимах работы насос обходится, и поток жидкости обеспечивается капилляром действия. Только во время критических фаз насос вставляется в петля для обеспечения дополнительной энергии, необходимой для жидкости. Много экспериментальные CPL летали или летят, чтобы продемонстрировать технология, которая в настоящее время используется в нескольких земных наблюдательные эксперименты, например европейский ATLID и американский EOS-AM.

Термические стыки
Используются для передачи тепла от фиксированный элемент космического корабля к любому развертываемому / подвижному / вращающемуся элемент (e.грамм. радиатор). В зависимости от характера и степени допустимое движение (однократное развертывание, непрерывное вращение, и т. д.) стык может быть очень простым (упомянутая тесьма выше для малых тепловых нагрузок) или значительно более сложный.

Гибкие тепловые трубы были предложены для одиночного развертывания, и вращающиеся термические соединения (на основе сплавов с памятью формы или газа давление) для периодического вращения. Их еще предстоит летать на Европейский космический корабль.

Отвод тепла
Радиаторы
A радиатор - это просто (высокопроводящая) панель, подвергающаяся глубокому пространство и (обычно) покрытые покрытием с высокой излучательной способностью.В зависимости от размеров и конфигурации космического корабля возможны быть центральными радиаторами, к которым отводится все тепло на борту передается, или несколько радиаторов, каждый из которых предназначен для полезной нагрузки блок или группа полезных нагрузок и / или подсистем.

Рассеивающее оборудование может быть установлено непосредственно на радиатора или связанных с ним тепловых трубок или контуров жидкости. В последнем случае тепловые трубы или жидкостные трубопроводы могут быть крепится к внешним сторонам радиатора или прямо встраивается в его структуру.Второе решение более эффективно из структурная (экономия массы) и тепловая точки зрения, но также может быть менее надежным из-за вероятности микрометеороидов воздействия на радиатор, и более критично в отношении деятельность по интеграции космических аппаратов.

Размер радиатора зависит от рассеиваемой мощности, температура брака (определяется контролируемыми объектами) и температура окружающей среды (рис. 8). В в большинстве случаев радиатор устанавливается на панели космического корабля и поэтому излучает только с одной стороны.В случае высокого и / или меняющиеся мощности или меняющиеся условия окружающей среды, это конфигурация не очень производительная. Лучшее решение - использовать обе стороны радиатора, но это подразумевает необходимость развертывание радиатора.


Рисунок 8. Влияние на радиатор площади окружающей среды (раковина) и температура радиатора

Один из способов справиться с изменяющейся тепловой нагрузкой - использовать жалюзи. или жалюзи на радиаторе, как обсуждалось ранее.

Тепловые насосы термоэлектрические
Тепловые насосы обратимые машины, способные передавать тепловую энергию от нижних от температуры к телам с более высокой температурой с помощью источник энергии.Использовались только термоэлектрические тепловые насосы. в космосе до сих пор, основной особенностью которого является Пельтье элемент, который получается в результате соединения через металлический язычок полупроводниковых материалов типа n и типа p.

Эффективность элемента Пельтье зависит от его внутренней характеристики (термоэлектрический эффект, тепловой и электрический проводимость), электрический ток, температура должна быть контролируется и температура радиатора. Общая производительность термоэлектрического теплового насоса строго связана к эффективности тепловой связи между Пельтье выступы элементов и охлаждаемые или нагреваемые поверхности.

Для низких нагрузок охлаждения / нагрева элементы привинчиваются между опорной плитой регулируемого элемента и теплом раковина. Термопаста обычно наносится на поверхность раздела с повысить термический КПД соединения. Однако, как давление на границе раздела не может быть высоким по механическим причинам, это метод не подходит, когда требуются высокие тепловые характеристики (очень строгий контроль температуры и / или сильное охлаждение / нагрев нагрузки). В этом случае предпочтительным решением является пайка элементы к радиатору.

Самыми эффективными радиаторами в настоящее время являются водяные. обменники. Хорошая производительность также может быть получена при воздушном нагреве. обменники, за счет большего объема и большей мощности расход (нужен для привода вентиляторов). Во всех остальных случаях нагрузки охлаждения / нагрева, а также разница температур между холодной и горячей стороной должно быть очень мало, иначе требуемая электрическая мощность становится недопустимой.

Термоэлектрические тепловые насосы обычно используются для герметичных контроль температуры маломощных приборов (преимущества отсутствие вибрации и простота монтажа) и оборудование, используемое для экспериментов в условиях микрогравитации.Многие системы имеют были разработаны и используются как для пилотируемых (например, ESA's Biorack), так и для беспилотный космический корабль (например, Biobox на борту Foton).


О нас | Поиск | Обратная связь
Бюллетень ESA Nr. 87.
Опубликовано в августе 1996 г.
Разработано ESA-ESRIN ID / D.

Как рассчитать домашние радиаторы отопления. Расчет количества радиаторов.

Помещения со стандартной высотой потолков

Расчет количества секций радиаторов отопления для типового дома производится исходя из площади комнат.Площадь комнаты в типовой постройке рассчитывается путем умножения длины комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности нагревателя, а для расчета общей мощности нужно полученную площадь умножить на 100 Вт. Полученное значение означает общую мощность нагревателя. В документации на радиатор обычно указывается тепловая мощность одной секции. Чтобы определить количество секций, вам нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример расчета:

Помещение шириной 3,5 метра и длиной 4 метра с обычной высотой потолков. Мощность одной секции радиатора - 160 Вт. Необходимо найти количество разделов.

  1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5 · 4 = 14 м 2.
  2. Находим суммарную мощность ТЭНов 14 · 100 = 1400 Вт.
  3. Находим количество секций: 1400/160 = 8.75. Округлите до большего значения и получите 9 секций.


Для помещений, расположенных в конце здания, расчетное количество радиаторов необходимо увеличить на 20%.

Помещения с высотой потолка более 3 метров

Расчет количества секций отопительных приборов для помещений с высотой потолка более трех метров проводится от объема помещения. Объем - это площадь, умноженная на высоту потолков. Для обогрева 1 кубометра помещения требуется 40 Вт тепловой мощности отопительного прибора, а его общая мощность рассчитывается умножением объема помещения на 40 Вт.Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Пример расчета:

Помещение шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 метра. Мощность одной секции радиатора - 160 Вт. Необходимо найти количество секций радиаторов.

Также можно воспользоваться таблицей:


Как и в предыдущем случае, для угловой комнаты эту цифру нужно умножить на 1.2. Также необходимо увеличить количество секций, если в помещении имеется один из следующих факторов:

  • Находится в панельном или плохо изолированном доме;
  • Расположен на первом или последнем этаже;
  • Имеет более одного окна;
  • Находится рядом с неотапливаемыми комнатами.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 для каждого из коэффициентов.

Пример расчета:

Угловая комната шириной 3.5 метров и длиной 4 метра, при высоте потолков 3,5 м. Находится в панельном доме на первом этаже, имеет два окна. Мощность одной секции радиатора - 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5 · 4 = 14 м 2.
  2. Объем помещения находим, умножив площадь на высоту потолков: 14 · 3,5 = 49 м 3.
  3. Находим общую мощность радиатора отопления: 49 · 40 = 1960 Вт.
  4. Находим количество разделов: 1960/160 = 12,25. Округляем и получаем 13 секций.
  5. Умножьте полученную сумму на коэффициенты:

Угловая - коэффициент 1,2;

Панельный дом - коэффициент 1,1;

Два окна - коэффициент 1,1;

Цокольный этаж - коэффициент 1,1.

Таким образом, получаем: 13 · 1,2 · 1,1 · 1,1 · 1,1 = 20.76 разделов. Округляем до большего целого числа - 21 секция радиаторов отопления.

При расчетах следует учитывать, что разные типы радиаторов отопления имеют разную теплоемкость. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют.


Для того, чтобы теплоотдача от радиаторов была максимальной, необходимо установить их в соответствии с рекомендациями производителя, соблюдая все расстояния, указанные в паспорте.Это способствует лучшему распределению конвективных потоков и снижает теплопотери.

Чтобы система отопления работала эффективно, недостаточно просто разместить батареи в комнатах. Рассчитывать их количество необходимо с учетом площади и объема помещения и мощности топки или котла. Важно учитывать тип аккумулятора.

На сегодняшний день промышленность выпускает несколько типов радиаторов, которые изготавливаются из разных материалов, имеют разную форму и, конечно же, характеристики.Для эффективности отопления дома, покупая их, нужно учитывать все недостатки и преимущества моделей, представленных на рынке.

Каждый собственник недвижимости хотел бы, не обращаясь к специалистам, узнать, как рассчитать количество радиаторов отопления самостоятельно, для конкретного дома.

Калькулятор для расчета количества секций радиатора отопления

Введите запрашиваемые значения по одному или отметьте необходимые опции в предложенных списках

Установите ползунок на значение площади помещения, м²

100 Вт на квадратный метр м

Сколько внешних стен в комнате?

Один, два, три, четыре

С какой стороны света выглядят внешние стены

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Укажите степень утепления наружных стен

Наружные стены не утеплены Средняя степень теплоизоляции Наружные стены качественно утеплены

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

35 ° С и ниже от - 25 ° С до - 35 ° С до - 20 ° С до - 15 ° С не ниже - 10 ° С

Укажите высоту потолка в помещении

До 2.7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

Что находится над комнатой?

Холодный чердак или неотапливаемое и неизолированное помещение Чердак или другое отапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетами Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в комнате

Укажите высоту окна, м

Уточняйте ширину окна, м

Выбрать схему подключения аккумулятора

Укажите особенности установки радиаторов

Радиатор открыт на стене или не прикрыт подоконником.Радиатор полностью закрывается подоконником или полкой. Радиатор устанавливается в стенной нише. Радиатор частично прикрыт лицевой декоративной перегородкой.

Ниже предлагается ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов является определение необходимой общей тепловой мощности для обогрева помещения (например, для выбора неразборных радиаторов), то оставьте поле пустым

Введите паспортную табличку тепловой мощности одной секции выбранной модели радиатора

Виды радиаторов

В продаже есть уже знакомые чугунные типы аккумуляторов, но значительно улучшенные, а также современные образцы из алюминия, стали и так называемых биметаллических радиаторов.

Современные варианты аккумуляторов выполнены в самых разных дизайнерских решениях, имеют множество оттенков и расцветок, поэтому вы легко сможете выбрать те модели, которые больше подходят для конкретного интерьера. Однако нельзя забывать о технических характеристиках устройств.

Но у них есть и недостаток - они приемлемы только для систем отопления с достаточно высоким давлением, то есть для зданий, подключенных к центральному отоплению. Для построек с автономным теплоснабжением они не подходят и от них лучше отказаться.

  • Стоит поговорить о чугунных радиаторах. Несмотря на большой «исторический опыт», они не теряют своей актуальности. Более того, сегодня вы можете купить чугунные варианты, выполненные в различных исполнениях, и их легко подобрать под любой дизайн. Более того, выпускаются такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.


Эти батареи подходят как для автономного, так и для центрального отопления, а также для любого теплоносителя.Они дольше нагреваются, чем биметаллические, но и дольше охлаждаются, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственное условие их длительной эксплуатации - качественный монтаж.

  • Стальные радиаторы делятся на два типа: трубчатые и панельные.


Трубчатые варианты дороже, они медленнее нагреваются, чем панельные, и соответственно дольше держат температуру.


Панель - батареи быстрого нагрева.Они намного дешевле трубчатых по цене, также хорошо обогревают помещения, но в процессе их быстрого остывания помещение остывает. Поэтому эти батареи в автономном отоплении не экономичны, так как требуют практически постоянного притока тепловой энергии.

Эти характеристики обоих типов стальных батарей напрямую повлияют на количество точек их размещения.

Стальные радиаторы

имеют респектабельный внешний вид, поэтому хорошо вписываются в любой стиль оформления помещения.Они не пылятся на своей поверхности и легко приводятся в порядок.

  • Алюминиевые радиаторы обладают хорошей теплопроводностью, поэтому считаются достаточно экономичными. Благодаря такому качеству и современному дизайну алюминиевые аккумуляторы стали бестселлером.


Но, приобретая их, необходимо учитывать один из их недостатков - это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов нужно для каждой из комнат, придется учесть множество нюансов, как связанных с характеристиками батарей, так и других, влияющих на сохранение тепла в помещениях.

Расчет количества секций

Для того, чтобы теплоотдача и эффективность нагрева были на должном уровне, при расчете размеров радиаторов необходимо учитывать нормы их установки, а не полагаться на размеры оконных проемов, под которыми они установлены.

На теплопередачу влияет не его размер, а мощность каждой отдельной секции, которые собраны в один радиатор. поэтому лучшим вариантом будет разместить несколько маленьких батареек, распределив их по комнате, а не одну большую. Это можно объяснить тем, что тепло будет поступать в комнату с разных точек и равномерно ее согревать.

Каждая отдельная комната имеет свою площадь и объем, от этих параметров будет зависеть расчет количества установленных в ней секций.

Расчет на основе площади

Требуемую мощность для обогрева помещения можно узнать, умножив на 100 Вт размер его площади (в квадратных метрах).

  • Мощность радиатора увеличивается на 20%, если две стены комнаты выходят на улицу, а в ней есть одно окно - это может быть крайняя комната.
  • Вам придется увеличить мощность на 30%, если комната имеет те же характеристики, что и в предыдущем случае, но в ней есть два окна.
  • Если окно или окна комнаты выходят на северо-восток или север, а это значит, что в нем минимальное количество солнечного света, мощность необходимо увеличить еще на 10%.
  • Установленный радиатор в нише под окном имеет пониженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.


  • Если радиатор закрыт экраном в эстетических целях, то теплоотдача снижается на 15%, и его тоже нужно восполнить за счет увеличения мощности на эту величину.


Экраны радиаторов красивые, но до 15% мощности займут

Удельная мощность секции радиатора должна быть указана в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное общее значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок на удельную теплоотдачу одной секции батареи.

Полученный результат вычисления округляется до ближайшего целого числа, но только в большую сторону. Допустим, получается восемь секций. И здесь, возвращаясь к вышесказанному, следует отметить, что для лучшего обогрева и распределения тепла радиатор можно разделить на две части, по четыре секции в каждой, которые устанавливаются в разных местах комнаты.


Следует отметить, что такие расчеты подходят для определения количества секций для помещений, оборудованных центральным отоплением, в которых теплоноситель имеет температуру не более 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и другим способом.

Расчет радиаторов исходя из объема помещения

  • Стандартным является соотношение тепловой мощности 41 Вт на 1 куб.метр помещения при условии наличия одной двери, окна и внешней стены.

Чтобы результат был виден, например, можно рассчитать необходимое количество батарей для комнаты площадью 16 квадратных метров. м. и потолок высотой 2,5 метра:

16 × 2,5 = 40 куб.м.

41 × 40 = 1640 Вт.

Зная теплоотдачу одной секции (она указана в паспорте), можно легко определить количество аккумуляторов.Например, теплопередача равна 170 Вт, и выполняется следующий расчет:

1640/170 = 9,6.

После округления получается цифра 10 - это и будет нужное количество секций ТЭНов на комнату.

  • Если комната соединяется с соседней комнатой проемом, в котором нет двери, то необходимо учитывать общую площадь двух комнат, только тогда будет выявлено точное количество батарей для эффективности отопления.
  • Если охлаждающая жидкость имеет температуру ниже 70 градусов, количество секций в АКБ придется пропорционально увеличить.
  • При установке в помещении стеклопакетов существенно снижаются тепловые потери, следовательно, количество секций в каждом радиаторе может быть меньше.
  • Если в помещении установлены старые чугунные батареи, которые могли бы справиться с созданием необходимого микроклимата, но есть планы по их замене на какие-то современные, то рассчитать, сколько их потребуется, очень несложно.Одна чугунная секция имеет постоянную теплоотдачу 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число поделить на теплоотдачу, указанную на секциях новых батарей.

Видео советы специалиста - как выбрать и рассчитать радиаторы отопления

Если вы не полагаетесь на свои силы, вы можете обратиться к специалистам, которые сделают точный расчет и проведут анализ с учетом всех параметров:

  • погодные условия региона, в котором находится дом;
  • температурно-климатических показателей в начале и конце отопительного сезона;
  • материал, из которого построена конструкция и наличие качественного утеплителя;
  • количество окон и материал, из которого изготовлены рамы;
  • высота отапливаемых помещений;
  • КПД установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты по отоплению могут легко рассчитать необходимое количество батарей с помощью своей программы расчета. Такой просчет с учетом всех нюансов вашего жилища гарантированно сделает его уютным и теплым.

Расчет радиаторов необходимо проводить правильно, иначе их небольшое количество не сможет достаточно обогреть комнату, а большое, наоборот, создаст некомфортные условия проживания, и вам придется постоянно открывать окна.Известны различные методы расчета. На их выбор влияет материал батарей, климатические условия, благоустройство дома.

Расчет количества батарей на 1 м2

Площадь каждого помещения, где будут установлены радиаторы, можно посмотреть в документах на недвижимость или измерить самостоятельно. Потребность в тепле для каждого помещения можно найти в строительных нормах и правилах, в которых указано, что для обогрева 1м2 на определенной территории проживания вам потребуется:
  • для тяжелых климатических условий (температура опускается ниже -60 0С) - 150-200 W;
  • для средней полосы - 60-100 Вт.
Для расчета умножьте площадь (P) на значение тепловой нагрузки. На основе этих данных в качестве примера приведем расчет для климата средней полосы. Чтобы достаточно обогреть комнату площадью 16 м2, нужно применить расчет:

16? 100 = 1600 Вт

Было взято наибольшее значение потребляемой мощности, так как погода переменчивая, и лучше предусмотреть небольшой запас мощности, чтобы зимой не промерзал.


Затем рассчитывается количество секций батареи (N) - полученное значение делится на тепло, выделяемое одной секцией.Предполагается, что одна секция выделяет 170 Вт, исходя из этого ведется расчет:

Лучше округлить - 10 штук. Но для некоторых помещений целесообразнее округлить в меньшую сторону, например, для кухни, в которой есть дополнительные источники тепла. Дальше будет 9 разделов.

Расчеты можно проводить по другой формуле, которая аналогична приведенным выше расчетам:

N = S / P * 100, где:

  • N - количество секций;
  • S - площадь помещения;
  • П - теплоотдача одной секции.
Итак, N = 16/170 * 100, отсюда N = 9,4

Выбор точного количества секций биметаллического аккумулятора

Они бывают нескольких типов, каждая из них имеет свою мощность. Минимальное тепловыделение достигает - 120 Вт, максимальное - 190 Вт. При расчете количества секций необходимо учитывать необходимый расход тепла в зависимости от расположения дома, а также с учетом тепловых потерь:
  • Сквозняки, возникающие из-за плохо сделанных оконных проемов и профиля окон, трещины в стенах.
  • Отвод тепла по теплоносителю от одной батареи к другой.
  • Угловое расположение комнаты.
  • Количество окон в комнате: чем их больше, тем больше теплопотери.
  • Регулярное проветривание помещений зимой также накладывает свой отпечаток на количество секций.
Например, если вам нужно отапливать помещение площадью 10 м2, расположенное в доме, расположенном в средней климатической зоне, вам необходимо приобрести аккумулятор на 10 секций, мощность каждой из которых должна быть равна 120 Вт или ее аналог. на 6 секций с теплоотдачей 190 Вт.

Расчет количества радиаторов в частном доме

Если для квартир можно брать средние параметры потребляемого тепла, так как они рассчитаны на стандартные габариты помещения, то в частном строительстве это неверно. Ведь многие собственники строят свои дома с высотой потолков более 2,8 метра, к тому же почти все частные помещения оказываются угловыми, поэтому для их обогрева потребуется больше мощности.

В данном случае расчеты, основанные на учете площади помещения, не подходят: нужно применить формулу с учетом объема помещения и произвести корректировку с использованием коэффициентов уменьшения или увеличения теплоотдачи .

Значения коэффициентов следующие:

  • 0,2 - полученное итоговое число мощности умножается на этот показатель, если в доме установлены многокамерные пластиковые стеклопакеты.
  • 1,15 - если установленный в доме котел работает на пределе своей мощности. В этом случае каждые 10 градусов нагретой охлаждающей жидкости снижает мощность радиаторов на 15%.
  • 1,8 - коэффициент увеличения, применяемый, если комната угловая и в ней больше одного окна.
Для расчета мощности радиаторов отопления в частном доме используется следующая формула:
  • В - объем помещения;
  • 41 - средняя мощность, необходимая для обогрева 1 м2 частного дома.
Пример расчета

Если есть комната площадью 20 м2 (4 × 5 м - длина стены) с высотой потолка 3 метра, то ее объем можно легко вычислить:

Полученное значение умножается на принятую мощность по нормам:

60? 41 = 2460 Вт - столько тепла нужно для обогрева рассматриваемого участка.

Расчет количества радиаторов сводится к следующему (учитывая, что одна секция радиатора в среднем излучает 160 Вт, а их точные данные зависят от материала, из которого изготовлены батареи):

2460/160 \ u003d 15.4 шт.

Предположим, что вам нужно всего 16 секций, то есть вам нужно приобрести 4 радиатора, по 4 секции на стену или от 2 до 8 секций. При этом не следует забывать о поправочных коэффициентах.

Расчет теплоотдачи одного алюминиевого радиатора (видео)

Из видео вы узнаете, как рассчитать теплоотдачу одной секции алюминиевой батареи при разных параметрах входящего и выходящего теплоносителя.
Одна секция алюминиевого радиатора имеет мощность 199 Вт, но это при условии соблюдения заявленной разницы температур в 70 0C. Это значит, что на входе температура охлаждающей жидкости 110 0С, а на выходе 70 градусов. Помещение с таким перепадом должно прогреться до 20 градусов. Указывается эта разница температур DT.

Некоторые производители радиаторов прилагают к своей продукции таблицу преобразования и коэффициент теплопередачи. Его значение плавающее: чем выше температура теплоносителя, тем больше скорость теплопередачи.


В качестве примера этот параметр можно рассчитать с помощью следующих данных:
  • Температура охлаждающей жидкости на входе в радиатор составляет 85 0C;
  • Водяное охлаждение на выходе из радиатора - 63 0С;
  • Отопление помещений - 23 0С.
Нужно сложить первые два значения между собой, разделить их на 2 и вычесть комнатную температуру, наглядно это происходит следующим образом:

(85 + 63) / 2 - 23 = 52

Полученное число равным DT, по предложенной таблице можно установить, что при ней коэффициент равен 0.68. Исходя из этого, можно определить теплопередачу одной секции:

199? 0,68 = 135 Вт



Затем, зная теплопотери в каждом помещении, можно посчитать, сколько всего секций радиаторов необходимо установить в том или ином помещении. Даже если рассчитывалась одна секция, необходимо установить не менее 3, иначе вся система отопления будет выглядеть нелепо и не будет достаточно обогревать площадь.

Расчет количества радиаторов всегда актуален.Для тех, кто строит частный дом, это особенно важно. Владельцы квартир, желающие поменять радиаторы, также должны знать, насколько просто рассчитать количество секций на новых моделях радиаторов.

При замене батарей или переходе на индивидуальное отопление в квартире возникает вопрос, как рассчитать количество радиаторов и количество секций прибора. Если заряда аккумулятора будет недостаточно, в холодное время года в квартире будет прохладно.Чрезмерное количество секций не только приводит к ненужным переплатам - при системе отопления с однотрубной разводкой жители нижних этажей останутся без тепла. Оптимальную мощность и количество радиаторов можно рассчитать исходя из площади или объема помещения, принимая во внимание характеристики помещения и особенности разных из них.

Самая распространенная и простая методика - это методика расчета мощности устройств, необходимых для обогрева, по площади отапливаемого помещения.По средней норме, на отопление 1 кв. квадратный метр требует 100 Вт тепловой мощности. В качестве примера рассмотрим комнату площадью 15 кв. метров. По этому способу для его нагрева потребуется 1500 Вт тепловой энергии.

При использовании этой техники необходимо учитывать несколько важных моментов:

  • из расчета 100 Вт на 1 кв. метр квадратный относится к средней климатической зоне, в южных регионах под отопление 1 кв.на метр помещения требуется меньшая мощность - от 60 до 90 Вт;
  • для районов с суровым климатом и очень холодной зимой для обогрева 1 кв. Км. метров требуется от 150 до 200 ватт;
  • способ подходит для помещений со стандартной высотой потолка не более 3 метров;
  • Метод
  • не учитывает теплопотери, которые будут зависеть от расположения квартиры, количества окон, качества утеплителя, материала стен.


Методика расчета объема помещения

Методика расчета с учетом объема потолка будет более точной: в ней учитывается высота потолков в квартире и материал, из которого сделаны внешние стены.Последовательность расчетов будет следующая:

  1. Объем помещения определяется, для этого его умножают на высоту потолка. Для комнаты 15 кв. м. а высота потолка 2,7 м будет равна 40,5 кубометра.
  2. В зависимости от материала стен на нагрев одного кубометра воздуха уходит разное количество энергии. По нормам СНиП для квартиры в кирпичном доме этот показатель составляет 34 Вт, для панельного дома - 41 Вт.Итак, полученную громкость нужно умножить на 34 или 41 ватт. Тогда для кирпичного дома для обогрева помещения площадью 15 квадратов потребуется 1377 Вт (40,5 * 34), для панельного дома - 1660,5 Вт (40,5 * 41).


Корректировка результатов

Любой из выбранных методов покажет только приблизительный результат, если не учтены все факторы, влияющие на уменьшение или увеличение теплопотерь. Для точного расчета необходимо полученное значение мощности радиаторов умножить на коэффициенты ниже, среди которых нужно выбрать подходящие.


Окно

В зависимости от размера окон и качества изоляции через них, в помещении может быть потеряно 15–35% тепла. Поэтому для расчетов мы будем использовать два коэффициента, относящихся к окнам.

Соотношение площади окон и пола в комнате:

  • 10% - коэффициент 0,8;
  • 20% - 0,9;
  • 30% - 1,0;
  • 40% - 1,1;
  • 50% - 1,2.

Тип остекления:

  • для окна с трехкамерным стеклопакетом или двухкамерного с аргоном - 0.85;
  • для окна с обычным двухкамерным стеклопакетом - 1,0;
  • для рам с обычным стеклопакетом - 1,27.


Стены и потолок

Теплопотери зависят от количества внешних стен, качества теплоизоляции и от того, какое помещение расположено над квартирой. Чтобы учесть эти факторы, будут использованы еще 3 фактора.

Количество наружных стен:

  • без наружных стен, без теплопотерь - коэффициент 1.0;
  • одна внешняя стенка - 1,1;
  • два - 1,2;
  • три - 1,3.

Коэффициент изоляции:

  • нормальная теплоизоляция (стена толщиной 2 кирпича или слой утеплителя) - 1,0;
  • высокая степень теплоизоляции - 0,8;
  • низкий - 1,27.

Учет типа верхней комнаты:

  • отапливаемая квартира - 0,8;
  • отапливаемый чердак - 0,9;
  • холодный чердак - 1.0.


Высота потолка

Если вы использовали методику расчета площади для комнаты с нестандартной высотой стен, то вам придется учесть ее для уточнения результата. Коэффициент можно узнать так: разделите существующую высоту потолка на стандартную высоту, которая составляет 2,7 метра. Таким образом получаем следующие числа:

  • 2,5 метра - коэффициент 0,9;
  • 3,0 метра - 1,1;
  • 3,5 метра - 1.3;
  • 4,0 метра - 1,5;
  • 4,5 метра - 1,7.


Климатические условия

Последний коэффициент учитывает температуру наружного воздуха зимой. Будем отталкиваться от средней температуры в самую холодную неделю года.

  • -10 ° С - 0,7;
  • -15 ° С - 0,9;
  • -20 ° С - 1,1;
  • -25 ° С - 1,3;
  • -35 ° С - 1,5.


Расчет количества секций радиаторов

После того, как мы узнаем мощность, необходимую для обогрева помещения, мы можем рассчитать нагревательные батареи.

Для того, чтобы рассчитать количество секций радиатора, нужно рассчитанную общую мощность разделить на мощность одной секции устройства. Для расчетов можно использовать среднюю статистику для разных типов радиаторов со стандартным осевым расстоянием 50 см:

  • для чугунных аккумуляторов, примерная мощность одной секции 160 Вт;
  • для - 180 Вт;
  • для алюминия - 200 Вт.

Справка: осевое расстояние радиатора - это высота между центрами отверстий, через которые охлаждающая жидкость подается и удаляется.

Например, определяем необходимое количество секций биметаллического радиатора для комнаты площадью 15 кв. м. Предположим, вы считали энергоснабжение самым простым с точки зрения занимаемой площади. Необходимую мощность для его нагрева 1500 Вт делим на 180 Вт. Округляем полученное число 8,3 - необходимое количество секций биметаллического радиатора 8.

Важно! Если вы решили выбрать аккумуляторы нестандартного размера, узнайте мощность одной секции из паспорта устройства.


Температурная зависимость системы отопления

Мощность радиаторов указана для системы с высокотемпературным тепловым режимом. Если система отопления вашего дома работает в среднетемпературном или низкотемпературном тепловом режиме, придется провести дополнительные расчеты для выбора батарей с необходимым количеством секций.

Во-первых, мы определяем тепловое давление в системе, которое представляет собой разницу между средней температурой воздуха и батареек.За температуру отопительных приборов принимается среднее арифметическое значений температуры подачи и отвода теплоносителя.

  1. Высокая температура: 90/70/20 (температура подачи - 90 ° C, обратка -70 ° C, средняя комнатная температура установлена ​​на 20 ° C). Тепловой напор рассчитывается следующим образом: (90 + 70) / 2-20 = 60 ° С;
  2. Температура среды: 75/65/20, термическое давление - 50 ° С.
  3. Низкая температура: 55/45/20, тепловое давление - 30 ° С.

С выбором радиаторов отопления сегодня проблем нет. Здесь и чугун, и алюминий, и биметаллический - выбирайте, что хотите. Однако факт покупки дорогих радиаторов особой конструкции не является гарантией того, что в вашем доме будет тепло. В этом случае роль играют и качество, и количество. Разберемся, как правильно рассчитать радиаторы отопления.

1 Расчет всего напора - от площади

Неправильный расчет количества радиаторов может привести не только к нехватке тепла в помещении, но и к слишком большим счетам за отопление и слишком высокой температуре в комнатах .Расчет следует производить как при самой первой установке радиаторов, так и при замене старой системы, где, казалось бы, давно все было ясно, так как теплопередача радиаторов может существенно отличаться.

Разные комнаты - разные расчеты. Например, для квартиры в многоэтажном доме можно обойтись простейшими формулами или спросить соседей об их опыте отопления. В большом частном доме простые формулы не помогут - нужно будет учесть множество факторов, которые просто отсутствуют в городских квартирах, например, степень утепления дома.

Самое главное - не доверяйте цифрам, озвученным наугад всевозможными «консультантами», которые на глаз (даже не видя помещения!) Называют вам количество секций для отопления. Как правило, она существенно завышена, из-за чего вы постоянно будете переплачивать за лишнее тепло, которое буквально уйдет в открытое окно. Рекомендуем использовать несколько методов расчета количества радиаторов.

2 Простые формулы - на квартиру

Жители многоэтажных домов могут использовать довольно простые способы оплаты, которые совершенно не подходят для частного дома.Самый простой расчет не блещет высокой точностью, но подходит для квартир со стандартными потолками не выше 2,6 м. Учтите, что для каждой комнаты ведется отдельный расчет количества секций.

Принято утверждение, что для обогрева квадратного метра помещения необходимо 100 Вт тепловой мощности радиатора. Соответственно, чтобы рассчитать количество тепла, необходимое для комнаты, умножаем ее площадь на 100 Вт. Итак, для комнаты 25 м2 необходимо приобретать секции суммарной мощностью 2500 Вт или 2.5 кВт. Производители всегда указывают на упаковке тепловыделение секций, например, 150 Вт. Наверняка вы уже поняли, что делать дальше: 2500/150 = 16.6 разделов

Округляем результат в большую сторону, однако для кухни можно округлить до меньшего - помимо батареек, плита и чайник также нагревают воздух.

Также следует учитывать возможные потери тепла в зависимости от расположения помещения. Например, если это комната, расположенная на углу здания, то тепловую мощность аккумуляторов можно смело увеличивать на 20% (17 * 1.2 = 20,4 секции) такое же количество секций понадобится для комнаты с балконом. Учтите, что если вы намерены спрятать радиаторы в нише или спрятать их за красивым экраном, то автоматически теряете до 20% тепловой мощности, которую придется компенсировать количеством секций.

3 Расчеты по объему - что говорит СНиП?

Более точное количество секций можно рассчитать с учетом высоты потолков - этот метод особенно актуален для квартир с нестандартной высотой комнат, а также для частного дома в качестве предварительного расчета.В этом случае мы определяем тепловую мощность исходя из объема помещения. Согласно нормам СНиП, для обогрева одного кубометра жилой площади в типовой многоэтажной застройке требуется 41 ватт тепловой энергии. Это нормативное значение нужно умножить на общий объем, который можно получить, высоту комнаты умножить на ее площадь.

Например, объем помещения площадью 25 м 2 с потолками 2,8 м равен 70 м 3. Умножаем этот показатель на нормативный 41 Вт и получаем 2870 Вт.Далее действуем, как в предыдущем примере - общее количество ватт делим на теплоотдачу одной секции. Итак, если теплоотдача составляет 150 Вт, то количество секций примерно 19 (2870/150 = 19,1). Кстати, ориентируйтесь на минимальные показатели теплоотдачи радиаторов, ведь температура носителя в трубах редко когда в наших реалиях соответствует требованиям СНиП. То есть, если в паспорте радиатора указаны рамки от 150 до 250 Вт, то по умолчанию берем меньшую цифру.Если вы сами отвечаете за отопление частного дома, то возьмите среднее значение.

4 Точные цифры для частных домов - учитываем все нюансы

Частные дома и большие современные квартиры не попадают в стандартные расчеты - слишком много нюансов, чтобы учесть их. В этих случаях можно применить наиболее точный метод расчета, в котором учтены эти нюансы. Собственно, сама формула очень проста - школьник с этим тоже справится, главное подобрать все коэффициенты, учитывающие особенности дома или квартиры, влияющие на способность экономить или терять тепловую энергию.Итак, вот наша точная формула:

  • CT = N * S * K 1 * K 2 * K 3 * K 4 * K 5 * K 6 * K 7
  • CT - количество тепловой мощности в ваттах, которое нам необходимо для обогрева определенного помещения;
  • N - 100 Вт / кв.м, нормативное количество тепла на квадратный метр, к которому мы применим понижающий или повышающий коэффициенты;
  • S - площадь помещения, для которой мы будем рассчитывать количество секций.

Следующие факторы обладают свойством увеличивать и уменьшать количество тепловой энергии в зависимости от условий в помещении.

  • К 1 - учитывать характер остекления окон. Если это окна с обычным стеклопакетом, то коэффициент 1,27. Окна с двойным остеклением - 1,0, с тройным - 0,85.
  • К 2 - учитываем качество теплоизоляции стен. Для холодных неизолированных стен по умолчанию этот коэффициент равен 1,27, для нормальной теплоизоляции (кладка в два кирпича) - 1,0, для хорошо утепленных стен - 0,85.
  • К 3 - с учетом средней температуры воздуха в пик зимних холода.Таким образом, для -10 ° C коэффициент равен 0,7. За каждые -5 ° С прибавляем коэффициент 0,2. Таким образом, для -25 ° C коэффициент будет 1,3.
  • К 4 - учитывать соотношение площади пола к площади окна. Начиная с 10% (коэффициент 0,8), на каждые следующие 10% мы добавляем 0,1 к коэффициенту. Таким образом, для коэффициента 40% коэффициент будет 1,1 (0,8 (10%) + 0,1 (20%) + 0,1 (30%) + 0,1 (40%)).
  • K 5 - это понижающий коэффициент, который корректирует количество тепловой энергии с учетом типа помещения, расположенного выше.За единицу берем холодный чердак, если отапливаемый чердак 0,9, если отапливаемая жилая над помещением 0,8.
  • K 6 - корректируем результат в сторону увеличения с учетом количества стен, контактирующих с окружающей атмосферой. Если 1 стена - коэффициент 1,1, если две - 1,2 и так далее до 1,4.
  • К 7 - и последний коэффициент, корректирующий расчеты относительно высоты потолков. Высота принята за единицу 2,5, а на каждые полметра высоты 0.05 добавляется к коэффициенту. Таким образом, для 3 метров коэффициент равен 1,05, для 4 - 1,15.

Благодаря такому расчету вы получите то количество тепловой энергии, которое необходимо для поддержания комфортной жилой среды в частном доме или нестандартной квартире. Осталось только разделить готовый результат на величину теплоотдачи выбранных вами радиаторов, чтобы определить количество секций.

% PDF-1.6 % 1 0 obj > эндобдж 6 0 obj > эндобдж 2 0 obj > / Шрифт> >> / Поля [] >> эндобдж 3 0 obj > транслировать 2017-06-13T10: 15: 41 + 02: 00Canon iR-ADV C5240 PDF2017-06-13T11: 01: 50 + 02: 002017-06-13T11: 01: 50 + 02: 00Adobe PSL 1.2e для Canonapplication / pdfuuid: aca63f59-0000-f481-39c6-a9bd00000000uuid: 49a8374e-cd47-4cd0-88ae-77c99fcbfe37 конечный поток эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > транслировать HyTSw oɞc [5laQIBHADED2mtFOE.c} 08 ׎8 GNg9w ߽

Силовой стол панельных стальных радиаторов. Расчет теплоотдачи от батарей отопления

Еще совсем недавно все дома отапливались обычными чугунными радиаторами отопления. Сегодня ситуация изменилась и на смену им пришли алюминиевые, стальные и биметаллические радиаторы отопления, т.е. был выбор.

Давайте рассмотрим достоинства и недостатки каждого типа, попробуем определить, какой из них лучше всего подойдет для квартиры или загородного дома и рассчитаем радиаторы отопления.

Радиаторы отопления чугунные

Чугунные батареи установлены во всех типовых квартирах. Сейчас они тоже востребованы, хотя и в меньшей степени, в основном для многоквартирных домов.

Чугунные радиаторы отопления очень инертны, т. Е. Они долго нагреваются при подаче тепла и так же долго остывают. Следует отметить, что одна такая чугунная секция имеет объем 1,45 литра, что является недостатком, особенно для загородной постройки.

Существенным недостатком является то, что для таких аккумуляторов опасен гидроудар, ведь сам чугун довольно хрупкий материал.Среднее значение давления, которое выдерживают чугунные батареи, составляет 9 кг / см 2 при температуре 130 0 С.

Внешний вид оставляет желать лучшего, поэтому их часто закрывают специальными экранами для более эстетичного вида. Они требуют постоянной покраски, потому что чугун снаружи постоянно ржавеет. Они тяжелые и неудобные в использовании.

К положительным характеристикам можно отнести цену и возможность застройки дополнительных секций.

Чугунные радиаторы устойчивы к коррозии и обладают высокой теплопроводностью.Одна чугунная секция генерирует 160 Вт тепла.

Алюминиевые батареи имеют хорошее рассеивание тепла, около 190 Вт и низкую инерцию, то есть способны быстро нагреваться при воздействии тепла. Они выдерживают рабочее давление около 20 атмосфер, поэтому могут быть установлены с централизованным отоплением. При необходимости возможно расширение отдельных разделов.

Для частного застройщика важно, чтобы одна алюминиевая секция имела объем около 0,37 литра, что позволяет экономить на отопительной воде или антифризе в системе отопления.

Алюминий - мягкий металл по своим свойствам, поэтому он чувствителен к различным твердым частицам мусора. В основном это касается домов с центральным отоплением. Для частного застройщика это не особенно важно. Но все же, если вы остановили свой выбор на алюминиевых радиаторах, то с ними рекомендуется установить дополнительные фильтры для сбора различной грязи в системе.

Алюминиевые радиаторы различаются производственным процессом. Бывают литые и штампованные. Не рекомендуется устанавливать штампованные батареи в домах с центральным отоплением.они чувствительны к качеству теплоносителя.

Алюминий является химически активным металлом, и у него есть некоторые недостатки. При контакте с другими металлами на стыке может образоваться так называемая гальваническая пара. В этот момент происходит коррозия металла. Для этого различные части системы нагрева соединяются друг с другом с помощью переходников, которые не позволяют металлам напрямую контактировать и, следовательно, предотвращают процесс коррозии.

Если использовать в качестве охлаждающей жидкости антифриз, то велика вероятность коррозии внутри АКБ.он вступает в реакцию с алюминием, что снижает эффективность. Поэтому такие радиаторы лучше всего использовать в загородном коттедже, где теплоносителем является вода.

Внутренняя часть алюминиевых радиаторов при нагревании вступает в реакцию с хладагентом, и со временем водород начинает выделяться и накапливаться. Чтобы водород не задерживался в трубах, устанавливается специальный клапан, который медленно его выпускает.
Алюминиевые радиаторы отопления имеют эстетичный вид и не требуют дополнительной покраски.

  • высокая эффективность;
  • элегантный дизайн;
  • выдерживает высокое давление;
  • небольшой вес секции.
  • возможна коррозия из-за некачественного антифриза;
  • необходимо удалить воздух с помощью клапана.

Радиаторы отопления стальные

Они обладают хорошей теплоотдачей, практически такой же, как у алюминиевых, и малой тепловой инерцией, т.е. имеют высокий КПД. Они очень удобны в установке. оснащена застежками, различными подвесками. В качестве теплоносителя можно использовать как воду, так и антифриз.

Стальные батареи производятся в виде отдельных панелей, поэтому нет возможности построить отдельную секцию, в отличие от алюминиевых и чугунных.Необходимо сразу выбрать необходимую длину.

Стальные радиаторы отопления состоят из кожуха, который представляет собой стальной лист. Внутри находятся медные трубки, которые между собой соединены сетчатыми пластинами, увеличивающими коэффициент теплопередачи.

Стальные радиаторы из-за своей конструкции еще называют панельными.

  • безынерционный радиатор;
  • высокая теплоотдача;
  • не требуют дополнительной покраски;
  • оптимальная цена.
  • нет возможности наращивать отдельные секции.

По конструкции стальные панельные радиаторы делятся на несколько типов. Разница между типами заключается в количестве панелей и межпанельных плит.

На рисунке показан вид сверху для различных типов панельных радиаторов, на котором различия видны более отчетливо.


Как вы понимаете, чем выше панельный радиатор типа , тем он мощнее. Но не все так просто.Предлагаем вам посмотреть небольшой видеоролик на эту тему, в котором рассказывается, на что обращать внимание при выборе.

Радиаторы отопления биметаллические

Биметаллические радиаторы отопления, как следует из названия, состоят из двух металлов и сочетают в себе их лучшие свойства.

Как правило, они имеют стальной центр, выдерживающий высокое давление, а также алюминиевый корпус с высокой теплоотдачей.

Может быть установлен в системе с центральным отоплением.

Такие биметаллические батареи имеют современный дизайн, быстро нагреваются и остывают, обладают высоким КПД.

По внешнему виду они мало чем отличаются от алюминиевых радиаторов.

Плюсов биметаллических радиаторов:

  • высокая теплоотдача;
  • выдерживает высокое давление;
  • современный дизайн;
  • большая надежность;

Недостатки:

Расчет радиаторов отопления

Для того, чтобы правильно рассчитать количество необходимых секций, необходимо знать некоторые справочные данные. Эти цифры показывают, сколько тепла нужно потратить, чтобы в комнате было тепло.Все значения даны для площади 10 м 2.

  • Для панельного дома нужно 1,7 кВт;
  • Для кирпичного дома 1 кВт;
  • Для угловых помещений эти данные умножаются на коэффициент 1,2.

Пример: Комната 15 м 2, угловая, дом кирпичный. Площадь 15 м 2 делим на расчетную площадь 10 м 2 и умножаем на 1 кВт.

15м 2 / 10м 2 * 1кВт = 1,5 кВт.

Поскольку у нас угловая комната, то это значение нужно умножить на коэффициент 1.2. Получаем, что для обогрева такого помещения необходимо 1,8 кВт тепла. Затем нужно выбрать необходимый радиатор отопления. Эти данные должны быть внесены в паспорт аккумулятора. Вот лишь некоторые примерные мощности для различных радиаторов.

  • чугун - 160 Вт одна секция;
  • алюминий - 190 Вт одна секция;
  • Сталь
  • - 450-5700 Вт на всю панель;
  • биметаллический - 200 Вт одна секция.

Получается, если вы остановились на биметаллических радиаторах отопления, то вам понадобится 1.8 кВт / 0,2 кВт = 9 секций. Возьмите еще один запас в одной секции, потому что снизить температуру в комнате проще, чем установить дополнительную секцию.

Что заливать в систему отопления

Этот вопрос возникает только у частных разработчиков, потому что только у них есть выбор. Что лучше заливать водой или антифризом, зависит от котельного и насосного оборудования, теплообменников, труб отопления и т. Д.

Вода - самая дешевая и доступная жидкость.Применяется для отопления как в частном, так и в многоэтажном строительстве, но имеет ряд недостатков.

Он должен работать при положительных температурах. Во время промерзания может произойти поломка труб, бойлера и т. Д., Что приведет к выходу из строя всего отопления. Поэтому, если вы отключите отопление дома, то вам придется слить всю воду из системы.

Вода, используемая для отопления, обычно не дистиллированная и содержит много различных примесей. При нагревании происходят различные химические реакции, что приводит к появлению солей на внутренней поверхности труб и радиаторов отопления.В результате эффективность теряется, а эффективность снижается.

В отоплении, где используется вода, можно установить радиаторы любого типа: чугунные, алюминиевые, стальные, биметаллические.

Основное свойство антифриза - замерзание при более низких температурах по сравнению с водой. Срок службы около 10 отопительных сезонов, после чего лучше заменить.

При таком обогреве нельзя использовать элементы, содержащие цинк, потому что он будет гнить и оседать на внутренних стенках труб, котлов, батарей и т. Д.

Напомним еще раз, что если вы используете антифриз, то лучше не устанавливать алюминиевые радиаторы отопления, а вместо этого покупать стальные или биметаллические радиаторы отопления, вы, конечно, можете использовать чугунные, но их все больше и больше. прошлого.


Основная задача любого чугунного радиатора - обогреть помещение до нужной температуры. Чтобы узнать, способен ли он выполнять свое предназначение, вам необходимо рассчитать его теплопередачу и количество тепла, необходимое для обогрева помещения.

Скорость теплопередачи

Указывает, сколько тепла можно отдать за время, в течение которого температура входящей воды снижается до температуры выходящей воды. Производители всегда указывают этот показатель в технической документации. Например, отмечают, что тепловыделение радиатора М-140 составляет 155 Вт / м². Это означает, что температура воды на входе составляет 90 ° С, а на выходе - 70 ° С. В целом теплоотдача таких отопительных приборов составляет 80-160 Вт / м².

На практике теплоотдача радиатора М-140 становится намного меньше. В этом нет ничего удивительного, так как подавать воду с температурой 90 ° C могут только очень мощные паровые котлы. В частных домах хозяева обычно устанавливают менее мощные котлы. Поэтому, если не проводить в соответствии с конкретной ситуацией, в комнате с новым аккумулятором может стать как минимум прохладно.

В целом на общую теплоотдачу радиатора отопления влияют следующие факторы:

  1. Площадь поверхности нагрева.
  2. Температурный напор.
  3. Потеря тепла от воды или другого теплоносителя при движении по трубам.

Последний фактор влияет на площадь поверхности нагрева. Его влияние хорошо видно на классических радиаторах советской эпохи. Казалось бы, будучи большими по размеру, они могут отдавать много тепла. Однако их форма такова, что в одной секции отводится всего 0,23 м² тепла. Этого мало, особенно если смотреть на большие габариты секции.


Современные системы отопления обладают высокой теплопроизводительностью. Это связано с разной формой разделов. Например, современный отопительный прибор 1К60П-500 имеет половину веса М-140, а также секции с меньшей площадью нагрева. Это 0,116 м². Мощность измеряется на уровне 70 Вт. Однако тепловая мощность больше. Это потому, что форма каждого края секции напоминает длинный широкий прямоугольник. Понятно, что своей широкой стороной он «смотрит» в комнату и в прилегающую стену.Благодаря этой особенности аккумулятор превращается в нагревательную панель, способную отдавать широкий поток тепла. Ребристые батареи не имеют этой функции.

Расчет теплопередачи

Будет выполнен на базе модели М-140-АО. Имеет следующие параметры:

  1. Теплопередача, определенная производителем, составляет 175 Вт / м².
  2. Площадь обогрева - 0,299 м².

Формула для расчета теплопередачи имеет следующий вид:

Q = К х F х Δ т,

где K - коэффициент теплоотдачи,

Ф - площадь поверхности нагрева,

Δ t - температурный напор (измеряется в ° C).

Формула определения температурного напора следующая:

Δ т = 0,5 х (((жестн. + Тут.) - жен.),

где жесть. - температура охлаждающей жидкости на входе,

tout. - температура охлаждающей жидкости на выходе,

твн. - желаемая температура воздуха в помещении.

В примере будет учтено, что обычный котел подает менее 90 ° C. Пусть теплоноситель нагревается до температуры 70 ° C, а температура на выходе из него будет 50 ° C.Температура в помещении должна быть 21 ° С.

В данном случае Δ t = 0,5 x ((70 + 50) - 21) = 49,5. В округлении, Δ t составит 50 ° С. Далее нужно посмотреть специальную таблицу, в которой указаны значения термоголовки и соответствующие коэффициенты теплоотдачи.

В нем термоголовка и коэффициент теплопередачи высоких радиаторов связаны следующим образом:

  • 50-60 ° С - 7,0.
  • 60-70 ° С - 7,5.
  • 70-80 ° С - 8.0.
  • 80-100 ° С - 8,5.

Глядя на эти соотношения, видно, что K = 7,0.

В результате суммарная теплоотдача секции будет такой:

Q = 7,0 х 0,299 х 50 = 104,65 Вт.

Теплопередача всегда указывается с запасом 30%. Поэтому полученную цифру нужно умножить на 1,3.

Получается, что конечная теплоотдача будет 104,65 х 1,3 = 136,05 Вт / м². Конечный результат ни в коем случае не соответствует цифре, заявленной производителем.И все это результат подачи более холодной охлаждающей жидкости. Поэтому всегда перед походом в магазин нужно определиться с рабочими параметрами вашей отопительной системы.

Специалисты отмечают, что при выборе чугунного радиатора нужно начинать с Δ т. Чем он меньше, тем большую площадь нагрева должна иметь батарея.

Если этот показатель равен 60, то размер устройства должен быть 0,5 х 0,52 м. Если он станет вдвое меньше, то высота и ширина батареи должны быть равны 0.5 и 1,32 м соответственно.

Дополнительные факторы, влияющие на теплопередачу

На этот показатель также влияют:

  1. Тип подключения.
  2. Особенности размещения.

Радиатор можно подключить следующими способами:

  1. Сторона.
  2. Диагональ.
  3. Нижний.


Большинство производителей считают, что хозяин проведет диагональное подключение, так как оно наиболее эффективно. Он состоит в подсоединении входной трубы к патрубку, расположенному в верхней части нагревательного прибора, и соединении патрубка выхода с патрубком, расположенным внизу противоположного конца. Благодаря этому теплоноситель может легко заполнять все секции и отдавать тепло каждой частице радиатора отопления. В этом случае нет необходимости создавать очень высокое давление для движения воды или другой нагретой жидкости. Боковое соединение предполагает подключение труб к одному и тому же участку. Впускное отверстие расположено вверху, выпускное - внизу. Это приводит к плохому прогреву последних ребер. По статистике потери тепла составляют 7%.

Нижняя электрическая схема приводит к потере 20%. В двух последних схемах подключения к отопительному прибору минимизировать потери тепла можно за счет принудительной циркуляции нагретой жидкости. Достаточно даже небольшого давления, чтобы полностью прогреть все секции.

Размещение батареи очень важно.Если он установлен криво, на некоторых участках образуются воздушные карманы. Уменьшается тепловыделение.

Впереди зима, поэтому вопрос «какой радиатор отопления лучше» очень важен, от этого во многом зависит комфорт в доме и сохранность имущества. Найти отопительный прибор, который хорошо обогреет, не затопит соседей и гармонично впишется в интерьер - целое искусство.

Прежде чем приступить к выбору конструкции радиатора, необходимо определить начальные условия эксплуатации, а именно: в какой системе отопления он будет использоваться (автономный или централизованный) и при каком давлении - этот показатель зависит от количества этажей объекта.

Для автономного отопления частных домов подойдет любой тип радиатора, так как владелец может самостоятельно контролировать ключевые параметры системы, а давление в ней обычно не превышает 3 атм.

В то время как у жителей многоэтажных домов выбор меньше из-за высокого и нестабильного рабочего давления, низкого качества теплоносителя и его периодических сливов.

Перед установкой новых радиаторов в городской квартире специалистам управляющей компании необходимо выяснить параметры рабочего и испытательного давления, температуру и качество теплоносителя (чистота, кислотность), диаметр подводящих труб, а также тип применяемой в доме системы - одно- или двухтрубный.

Вам также придется рассчитать необходимую мощность и сравнить разные типы радиаторов по следующим характеристикам: инерционность (низкая - радиатор быстро нагревается и быстро остывает, высокая - наоборот), долговечность, простота установки, эксплуатация и температурный контроль, дизайн, цена.

Стальные панельные радиаторы


Стальные панельные радиаторы представляют собой сварные пластины толщиной 1,25–1,5 мм со штампованными канавками, образующими соединительные каналы.

Основными преимуществами устройств этого типа являются большой размерный ряд (одна, две или три панели 0.Длиной 4-3 м, высотой 0,3-0,9 м), высокой теплоотдачей на единицу объема за счет оребрения, малой инерционностью и хорошей управляемостью. При невысокой стоимости они относятся к категории достаточно эффективных устройств. Однако стальные радиаторы имеют ряд серьезных недостатков, например, довольно низкое рабочее давление (6-8,5 атм).

При гидравлическом ударе более 13 атм они могут просто лопнуть. Они не любят стальные радиаторы и грязную воду, из-за чего в их нижней части происходит заиливание. Но главная проблема - это образование коррозии при сливе охлаждающей жидкости, что значительно сокращает срок службы изделия.Таким образом, панельные радиаторы - не лучший вариант для использования в городских квартирах с центральным отоплением, зато они отлично подходят для автономных систем загородных домов. Однопанельный радиатор размером 300х400 мм и мощностью 300 Вт обойдется в 1500-1650 рублей.

Чугунные радиаторы


На протяжении многих десятилетий чугунные радиаторы были единственным типом отопительных приборов для большинства потребителей - другого выбора просто не было.

Справедливо сказать, что они хорошо себя зарекомендовали, особенно с учетом невысокой цены.Чугун обладает хорошей теплопроводностью, совершенно нетребователен к качеству теплоносителя (загрязнение, химическая агрессивность, высокая температура), хорошо держит давление, прочен и долговечен (срок службы до 50 лет). Большая масса обуславливает высокую инерционность - чугунные батареи медленно нагреваются, но в выключенном состоянии долго сохраняют тепло. Их основные недостатки - хрупкость материала, из-за чего он не переносит ударов воды, а также особенности формы аккумуляторов: они требуют регулярной покраски и собирают много пыли.

Вывод очевиден - тяжелые чугунные батареи с большим объемом теплоносителя для коттеджа не подходят, но все же востребованы в многоэтажных домах, особенно старых. Одна секция чугунной батареи имеет теплоотдачу около 160 Вт и стоит порядка 300-360 рублей. (например, всем известная модель M140).

Более современные изделия, например «Бриз», плоские участки которых окрашены в заводских условиях и выглядят как биметаллические, будут стоить 400–470 руб. / Секцию.Стоимость дизайнерских работ в стиле ретро с порошковой росписью и узорной рельефной лепкой (например, GuRaTec) достигает 100 000 рублей. за один радиатор.

Радиаторы стальные трубчатые


Радиаторы трубчатые стальные изготавливаются из тонких сварных колонн с толщиной стенок 1,2-1,5 мм. Отсутствие острых углов и гладкая поверхность позволяют легко очистить их от пыли, а качественная многослойная краска сохраняет свой цвет долгие годы. Стальные трубчатые радиаторы имеют те же преимущества и недостатки, что и панельные радиаторы, но в дополнение к хорошей теплопередаче они предоставляют непревзойденные возможности дизайна.Такие отопительные приборы максимально разнообразны по размерам, например, их высота может быть как 19 см, так и 3 м, и по цветовой гамме (любой оттенок палитры RAL).

Конечно, трубчатые радиаторы - удовольствие недешевое, но если вы хотите, чтобы система отопления в вашем загородном доме стала эксклюзивным элементом дизайна, то стальные трубчатые радиаторы позволят вам обходить углы и окружать колонны и даже замаскировать аккумулятор. как скамейку или полку.

Например: радиатор Zehnder или Arbonia стандартных размеров и мощностью около 1.5 кВт стоит 10 000–13 000 руб., «Стелс-» - 2500–7100 руб., Dia Norm Delta Standart - 546–4700 руб.

Алюминиевые радиаторы


Алюминиевые радиаторы имеют относительно невысокую цену и самую высокую теплоотдачу, то есть быстрее всех забирают тепло от теплоносителя и отдают его в помещение. Секционная конструкция и широкий диапазон типоразмеров (глубина, высота) позволяют легко получить аккумулятор необходимой конфигурации. Небольшой вес материала позволяет монтировать такие радиаторы даже на гипсокартон, а большая оребренная поверхность создает дополнительные конвекционные потоки, увеличивающие теплоотдачу.Усиленные модели алюминиевых радиаторов вполне могут справиться с давлением 12-16 атм, однако основная проблема эксплуатации - высокие требования к качеству теплоносителя - pH воды не должен быть ниже 7,5.

Это требование практически невыполнимо для систем центрального отопления, в которых вода является кислой, а это, в свою очередь, неизбежно вызывает коррозию алюминия. Кроме того, в результате электрохимической реакции оксида алюминия с кислой средой образуется водород, что может привести к образованию воздушных карманов, если не предусмотрены вентиляционные клапаны.

Еще один нюанс - в системе отопления не должно быть металлов-антагонистов. Вместе с медными или латунными деталями начинается процесс коррозии (чем больше меди, тем быстрее). Чтобы исключить контакт алюминия с водой, производители выпускают модели радиаторов с внутренним покрытием из полимеров, керамики или смол, но достоверная статистика по таким устройствам пока не разработана. Таким образом, алюминиевые радиаторы не рекомендуется использовать в городских квартирах, но они хорошо подходят для автономных систем отопления с тщательным контролем параметров теплоносителя.

Биметаллические радиаторы


Абсолютно не отличаются от алюминиевых биметаллических радиаторов , однако каналы, по которым циркулирует вода, выполнены из стали. Это сочетает в себе преимущества обоих металлов и сводит к минимуму их недостатки.

Сталь надежно противостоит коррозии и удерживает давление, а алюминий быстро забирает тепло и отдает его в помещение. Привлекательный внешний вид, высокая теплоотдача, исключительные характеристики (рабочее давление 35 атм, испытание давлением - до 52.5 атм), нейтральность к химическому составу теплоносителя, длительный срок службы (до 20 лет) делают «Биметалл» лидером рынка. К тому же небольшой внутренний объем радиатора и, соответственно, небольшой объем циркулирующего в автономной системе отопления теплоносителя, это значительная экономия энергии.

Из недостатков биметаллических радиаторов стоит отметить небольшую площадь сечения интерколлекторных трубок. В многоэтажных домах, построенных более 30 лет назад, грязный теплоноситель из изношенных труб может забить коллекторы, и радиатор не прогреется полностью.

Потребитель должен четко понимать, что все перечисленные преимущества относятся только к радиаторам, у которых как вертикальные, так и горизонтальные разливы (коллекторы) выполнены из стали - только в этом случае коррозия не разрушит аккумулятор и только такие модели имеют полное право можно назвать биметаллическим.

Одна секция биметаллического радиатора (Rifar. Faral, Global, Sira, Royal Thermo) тепловой мощностью 180-195 Вт стоит 450-700 руб.

Одна из разновидностей биметаллических радиаторов - медно-алюминиевые.Теплопроводность меди в несколько раз выше. чем стальной, а значит, при более низких температурах теплоносителя такой аккумулятор лучше прогреет помещение. Медно-алюминиевый радиатор позволяет использовать котел с медным теплообменником в автономной системе отопления, поскольку исключаются электрохимическая реакция и коррозия.

Секция такого радиатора мощностью 180 Вт будет стоить в среднем от 600 до 2000 рублей.

СКОЛЬКО НУЖНО ТЕПЛА?


На «погоду в доме» негативно повлияет как недостаток мощности - замерзнешь и включишь электронагреватели, так и переизбыток - зачем обогревать улицу? Самый распространенный расчет - 1 кВт / 10 кв.м. Однако необходимо учитывать такие параметры, как материал стен, количество окон, тип остекления.

Если комната угловая, то используется коэффициент 1,2. если угол с двумя окнами - 1.3. В том случае, если оконные проемы выходят на север, можно смело добавлять еще 10% мощности, а если потолки выше 3 м или окна больше по размеру, чем стандартные, потом еще 15%. Кроме того, эксперты единодушно рекомендуют оставить один лишний раздел «в запасе».

Расчетную мощность следует снизить на 10-20%, если у вас качественные пластиковые окна или теплые полы, то стоит уменьшить ее на кухне, где значительную часть тепла дает плита.

Самый точный метод расчета мощности по объему помещения. При наличии стеклопакетов в панельных домах порядка 40 Вт / куб. м, в кирпичном - 35 Вт, в домах из теплосберегающих материалов - 20 Вт (у всех - запас мощности 10%).

ЗАМЕНА ОТОПИТЕЛЬНОГО РАДИАТОРА


Конечно, удобнее менять радиаторы вне отопительного сезона, ведь нет необходимости отключать отопление по стояку.Однако в этом случае возможные дефекты подключения будут видны только осенью.

Таким образом, зимние работы имеют свое преимущество: установщик присутствует, когда система залита водой, результат виден сразу, а проблемы устраняются на месте. Вы и ваши соседи не успеете замерзнуть, так как отключение обычно не превышает пары часов.

Проще всего пригласить специалистов местной управляющей компании. При найме стороннего подрядчика в ДЭЗ потребуется предоставить свидетельство о государственной регистрации предприятия, сертификаты соответствия на материалы, проект подключения и теплотехнический расчет (официально действующие компании самостоятельно готовят весь необходимый пакет документов и даже согласен на отключение стояка).

На заметку при установке радиатора отопления своими руками:

  • Вокруг радиатора необходимо предусмотреть достаточное пространство для свободного движения теплого воздуха: 7-10 см до пола, 3-5 см. см до стены, 10-15 см до подоконника. При несоблюдении этих требований потери тепла составят 10-15%.
  • Использование декоративных экранов снижает теплоотдачу от радиаторов примерно на треть.
  • Правильная установка батареи - под окном на внешней стене.Нагретый воздух поднимается от радиатора вверх, блокируя проникновение холода в окно для достижения оптимального распределения тепла. Если в комнате два окна, радиаторы необходимо установить под каждым из них.
  • Радиатор необходимо установить строго вертикально / горизонтально, тогда его прогрев будет равномерным, а в крайних точках не начнет скапливаться воздух.
  • На каждую батарею необходимо установить термостат (автоматический или ручной), а также клапан выхода воздуха (клапан Маевского).
  • Радиаторы удобнее подключать через шаровые краны. При необходимости это дает возможность полностью отключить их от стояка.

Таблица 1:

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ОСНОВНЫХ ТИПОВ РАДИАТОРОВ

Радиаторы

Теплообмен. W

Давление рабочее, атм

Давление опрессовки, атм

Стальная панель

180-735 (в зависимости от количества панелей)

Стальная трубчатая

20-700 (в зависимости от габаритов)

Чугун

80-160 (одна секция)

Алюминий

125-280 (в зависимости от межосевого расстояния)

Биметаллические радиаторы (алюминий / сталь)

130-200 (в зависимости от межосевого расстояния)

Более теплые края

Каждый год производители климатического оборудования демонстрируют нам новые модификации радиаторов горячей воды.Иногда меняется только дизайн, а иногда вносятся значительные изменения в дизайн.

Следуя пословице «Встречаются по одежде ...», начнем наш обзор с дизайнерских моделей радиаторов отопления и полотенцесушителей для ванных комнат. В этом сегменте традиционно представлено большое количество товаров Arbonia, Kermi, Cordivari, Zehnder самых разнообразных форм и расцветок, причем изготовленных из различных материалов. Популярны модели с корпусом в форме лестницы. - пара вертикальных профилей по бокам, а между ними ряд горизонтально расположенных труб, как, например, в моделях серий Basic-50 (Kermi) или Toga (Zehnder).На такой радиатор можно повесить мокрые полотенца или одежду. Аналогичный вариант конструкции - опорные вертикальные профили расположены по центру, а горизонтальные трубы отходят вбок от них, как ветви от ствола дерева (линии Юкка (Zehnder).

Бабула (Кордивари). Зета (Кимринский завод теплового оборудования) Трубы могут быть круглыми в поперечном сечении или плоскими, как в серии Giuly (Cordivari), располагаться строго симметрично относительно вертикальных профилей, или сбоку - разновидностей конструкции радиаторов отопления множество.

Гораздо интереснее, однако, технические новшества в «обычных», не дизайнерских устройствах. Наибольшее количество новинок в этом сегменте касается улучшения геометрии корпуса, благодаря чему в нем лучше обтекаемый воздушный поток. Так, в моделях Revolution (Royal Thermo) ребра имеют волнообразную форму, благодаря чему воздух не застаивается, улучшается его циркуляция, а теплоотдача увеличивается на 5%. Модели Indigo (Royal Thermo) имеют обратную конвекцию.

Конструкция верхней части радиатора создает обратный поток горячего воздуха, эффективно отсекая холод от окон.Дорабатываются и внутренние детали.

Например, в стальных радиаторах Kermi используется технология therm-x2, которая позволяет охлаждающей жидкости последовательно проходить через панели радиатора. Эта технология обеспечивает эффективность, которая ранее считалась недостижимой в сегменте стальных панельных радиаторов. Появляются и новые типы радиаторов, например, модели панелей Kermi с монтажной высотой 200 мм, которые подходят для панорамных конструкций, а также веранд, зимних садов и других помещений с большими окнами или невысокими подоконниками.

Еще одно усовершенствование предложили производители Рифара. Их секционные радиаторы - BASE 200/350/500, ALUM 350/500. FORZA 350/500. ALP 500 можно дополнить полотенцедержателем. В результате получился удобный и аккуратный дизайн.

ТОЧЕК В МИРЕ РАДИАТОРОВ

Как определить, какие модели подходят для вашего дома или квартиры? Прежде всего, они должны соответствовать ряду требований, которые зависят от конструкции системы отопления: типа и давления теплоносителя, схемы подключения радиаторов к трубопроводу.

Рабочее давление в системе может составлять от 1-3 атм в частных коттеджах и до 8-10 атм в многоквартирных домах ... В последнем случае нужно быть особенно внимательными при выборе радиаторов; лучше приобретать модели с запасом прочности. Например, радиаторы стальной конструкции Кимринского завода теплового оборудования рассчитаны на рабочее давление 15 атм и испытательное давление 22,5 атм. Трубчатые коллекторы Arbonia в исполнении высокого давления - на рабочее давление 16 атм.и модели серии Monolit (Рифар) - на рабочее давление 100 атм. В качестве теплоносителя может выступать не только вода, но и смесь различных жидкостей с низкой температурой замерзания (этиленпикол, пропиленгликоль и др.). Некоторые из них способны вступать в химическую реакцию с алюминием и разъедать его. Для низкозамерзающих теплоносителей лучше выбирать радиаторы, в которых исключен контакт жидкости с алюминием.

В данном случае подходят модели как со стальным корпусом, так и с биметаллическим, если производитель указывает, что продукция может использоваться с любыми химически агрессивными теплоносителями (для таких биметаллических радиаторов коллектор полностью стальной, следовательно, по стойкости они не уступают цельностальным моделям).Схема подключения радиатора определяет, каким образом к устройству подключаются трубопроводы, подающие и отводящие теплоноситель. Обычно используются три схемы: боковая, диагональная (горячий теплоноситель в обоих случаях подается по верхней трубе) и нижняя (обе трубы соединяются внизу радиатора). Нижний вариант подключения менее эффективен с точки зрения технологии отопления (примерно на 15-20%). В то же время нижнее подключение более эстетично. Выпускаются как универсальные модели радиаторов, так и рассчитанные только на одну схему подключения (боковую или нижнюю).


Важны ли конструкция и материал радиатора?

До недавнего времени считалось, что трубчатые устройства из стали или чугуна оптимальны для городских многоквартирных домов, а, скажем, панельный или секционный алюминий не подходят. Но с появлением радиаторов, изготавливаемых по современным технологиям (например, вместо классической сборки перекрестков с использованием ниппеля и прокладки применяется контактно-стыковая сварка), это мнение устарело.Если модель рассчитана на высокое рабочее давление, то ее можно использовать в городских условиях независимо от типа конструкции. То же самое можно сказать и о материале.

ПЕРЕЙТИ НА ЭТАЖ?

В большинстве помещений радиаторы отопления традиционно устанавливают в подоконнике. При таком расположении обеспечивается хорошая теплопередача, особенно когда окно открыто, когда холодный наружный воздух перекрывается восходящим тепловым потоком. Однако сегодня в основном используются стеклопакеты с хорошей теплоизоляцией, без выхода холодного воздуха из форточок, поэтому необходимость установки радиаторов под окнами уже не столь очевидна.Отопительные приборы все чаще устанавливают на стенах, полу и даже внутри стен. И если последний вариант (например, продукция системы INSIDE (REGULUS) все еще считается экзотикой, то внутрипольные конвекторы получили достаточно широкое распространение.

Напольные модели, как и обычные конвекторы, представляют собой трубы с пластинчатым оребрением, помещенные в длинный и узкий металлический кожух с высотой от 9 до 20 см (в зависимости от модели). Корпус сверху закрывается решеткой. При укладке черного пола прибор устанавливается таким образом, чтобы решетка впоследствии находилась заподлицо с напольным покрытием.

Существуют модели внутрипольных конвекторов как с естественной конвекцией, так и с принудительной конвекцией, в которых используется встроенный вентилятор. Системы первого типа менее распространены, так как конструкция внутрипольных конвекторов не очень удобна для естественного воздухообмена и менее эффективны с точки зрения теплоотдачи.

Главное преимущество напольной техники в том, что радиаторы не занимают абсолютно никакого полезного места в помещении. Как говорится, больше места и меньше пыли. Устройство можно установить в любой части комнаты, где не будет ковров, мебели и других предметов интерьера.

ПОДСЧИТАЕМ КОЛИЧЕСТВО СЕКЦИЙ

При упрощенном теплотехническом расчете расход тепла равен 100 Вт на каждый квадратный метр площади помещения. Чтобы узнать необходимое количество секций радиатора, умножьте метраж помещения на 100 и поделите результат на величину теплоотдачи от одной секции в зависимости от температуры теплоносителя (она указана в характеристиках радиатора) .

Итак, если площадь помещения 16 м 2, а теплоотдача секции 160 Вт, то количество секций 16 х х 100/160 = 10 шт.

Данный метод расчета не является точным, так как не учитывает ряд параметров: например, высоту потолков или способ подключения радиатора. Поэтому окончательный расчет провести специалисту необходимо.

ТЕПЛО ОБЕСПЕЧИВАЕТ КОНВЕКТОР

Конвекторы используются для напольной установки. В этих устройствах, относящихся к радиаторам, основная передача тепла происходит за счет передачи тепла потоками горячего воздуха (конвекция), в то время как в первых тепловое излучение добавляется к конвекции.Конструктивно конвекторы представляют собой оребренные трубы. По трубам течет теплоноситель и нагревает ребра. Через них проходит поток нагретого воздуха. Обычно устройства снабжены защитной крышкой. Основное преимущество конвекторов - более эффективная теплоотдача (поэтому устройства компактны), а недостаток - во время работы могут образовываться нежелательные воздушные потоки (сквозняки).

НАПОЛЬНЫЕ КОНВЕКТОРЫ

ПРОФИ

и трубопроводы удалены из помещения.+ Простота ухода - конвектор легко пропылесосить, сняв декоративную решетку. + Можно разместить в любом месте на полу. + Модели с принудительной конвекцией очень эффективны.

МИНУСЫ

Недостаточная теплоотдача конвектора с естественной вентиляцией.

Конвектор с принудительной вентиляцией требует подключения к электросети.

Встроенный конвектор будет сложно заменить, если, например, вы хотите перепланировать комнату.

Экспертное заключение

Есть несколько признаков, по которым можно определить качество радиаторов отопления. К ним относятся вес, который влияет на теплопередачу устройств, металлический сплав, лакокрасочный материал, толщину изготавливаемого профиля. Конечно, непрофессионалу вряд ли удастся оценить качество сплава. Вся достоверная информация о характеристиках радиаторов и сертификаты соответствия нормам международного стандарта указывается в техническом паспорте изделия.

Но, к сожалению, сегодня нет обязательной государственной сертификации радиаторов отопления. Некоторые производители получают сертификаты от сомнительных организаций, не гарантирующих достоверность заявленных данных. Покупать их продукцию рискованно.

Бытовые радиаторы, сертифицированные по ГОСТу, кажутся более надежными, например, продукция, выпускаемая под торговой маркой Royal Thermo, или по сертификату ISO 9001. Если мы говорим о продуктах европейского производства.

Ниже другие записи на тему «Как сделать самому - домохозяину!»

  • Лаги перекрытия мансарды своими руками Нужны...
  • Общие принципы и советы по ...
  • Ламинат и плитка - условно ...
  • Совершенно очевидно, что основная задача радиатора отопления - максимально эффективный обогрев помещения. И главный параметр, определяющий, насколько обогреватель справляется с этой задачей, - это теплоотдача от радиатора отопления.

    Этот показатель индивидуален для каждой модели радиаторов, кроме того, на теплоотдачу влияют тип подключения устройства, особенности его размещения и другие факторы.Как выбрать оптимальный радиатор с точки зрения теплоотдачи, как подключить его максимально эффективно, как увеличить теплоотдачу? Обо всем этом мы расскажем в этой статье!

    Теплоотдача - ключевой показатель эффективности

    Определение теплопередачи

    Тепловыделение - это мера количества тепла, передаваемого радиатором в комнату в заданное время. Синонимами теплопередачи являются такие термины, как мощность радиатора, тепловая мощность, тепловой поток и т. Д. Теплопередача нагревательных устройств измеряется в ваттах (Вт).

    Примечание! Некоторые источники приводят тепловую мощность радиатора в калориях в час. Это значение можно преобразовать в Ватты (1 Вт = 859,8 кал / ч).

    Передача тепла от радиатора отопления осуществляется в результате трех процессов:

    • Передача тепла;
    • Конвекция;
    • Радиация (радиация).

    В каждом радиаторе используются все три типа теплопередачи, но их соотношение различается для разных типов отопительных приборов.По большому счету, излучателями можно назвать только те устройства, в которых не менее 25% тепловой энергии передается в результате прямого излучения, но сегодня значение этого термина значительно расширилось. Поэтому очень часто под названием «радиатор» можно встретить устройства конвекторного типа.

    Расчет необходимой теплоотдачи

    Выбор радиаторов отопления для установки в доме или квартире должен основываться на максимально точных расчетах необходимой мощности.С одной стороны, каждый хочет сэкономить, поэтому не стоит покупать лишние батарейки, а с другой, если не будет достаточно радиаторов, то в квартире не удастся поддерживать комфортную температуру.


    Существует несколько способов расчета необходимой тепловой мощности отопительных приборов.

    Самый простой способ - исходя из количества внешних стен и окон в них. Расчет производится следующим образом:

    • Если в помещении одна внешняя стена и одно окно, то на каждые 10 м 2 площади помещения требуется 1 кВт тепловой мощности батарей отопления.
    • Если в помещении две наружные стены, то на каждые 10 м 2 площади помещения требуется не менее 1,3 кВт тепловой мощности батарей отопления.

    Второй способ более сложный, но позволяет получить наиболее точное значение требуемой мощности. Расчет производится по формуле:

    S x h x41 где:

    • S - площадь помещения, для которого производится расчет.
    • h - высота помещения.
    • 41 - стандартный показатель минимальной мощности на 1 кубометр объема помещения.

    Полученное значение и будет требуемой мощностью нагревательных приборов. Далее эту мощность следует разделить на номинальную теплоотдачу одной секции радиатора (как правило, эта информация содержится в инструкции к отопительному прибору). В результате получаем необходимое количество секций для эффективного обогрева.

    Совет! Если в результате деления у вас получится дробное число, округлите его в большую сторону, так как недостаток мощности обогрева снижает уровень комфорта в помещении намного больше, чем его превышение.

    Теплоотдача радиаторов из разных материалов

    Нагревательные приборы из разных материалов различаются теплоотдачей. Поэтому при выборе радиаторов для квартиры или дома необходимо внимательно изучить характеристики каждой модели - очень часто даже близкие по форме и размеру радиаторы имеют разную мощность.

    • Радиаторы чугунные - имеют относительно небольшую поверхность теплообмена, характеризуются низкой теплопроводностью материала. Передача тепла происходит в основном за счет излучения, только около 20% приходится на конвекцию.


    Номинальная мощность одной секции чугунного радиатора МС-140 при температуре охлаждающей жидкости 90 ° С составляет около 180 Вт, однако эти цифры действительны только для лабораторных условий.

    На самом деле в системах централизованного отопления температура теплоносителя редко поднимается выше 80 градусов, при этом часть тепла теряется на пути к самому аккумулятору.В результате температура поверхности такого радиатора составляет около 60 0 С, а теплоотдача одной секции не превышает 50-60 Вт.

    • Стальные радиаторы сочетают в себе положительные черты секционных и конвекционных радиаторов. Как правило, стальной радиатор включает в себя одну или несколько панелей, внутри которых циркулирует теплоноситель. Для увеличения теплоотдачи радиатора к панелям дополнительно привариваются стальные оребрения, выполняющие роль конвектора.

    Теплоотдача стальных радиаторов ненамного больше, чем у чугунных - поэтому к достоинствам таких отопительных приборов можно отнести только относительно небольшой вес и более привлекательный дизайн.

    Примечание! При понижении температуры теплоносителя очень сильно снижается теплоотдача стального радиатора. Поэтому, если в вашей системе отопления циркулирует вода с температурой 60-75 0, показатели теплоотдачи стального радиатора могут разительно отличаться от заявленных производителем.

    • Теплоотдача алюминиевых радиаторов значительно выше, чем у двух предыдущих разновидностей (одна секция - до 200 Вт), но есть фактор, ограничивающий использование алюминиевых отопительных приборов.


    Этот фактор - качество воды: при использовании загрязненной внутренней поверхности теплоносителя алюминиевый радиатор подвергается коррозии. Именно поэтому, несмотря на хорошие показатели эффективности, алюминиевые радиаторы следует устанавливать только в частных домах с автономной системой отопления.

    • Биметаллические радиаторы ничем не уступают алюминиевым по теплопередаче. Например, модель Rifar Base 500 имеет тепловыделение секции 204 Вт.И к воде они не так требовательны. Но за эффективность всегда приходится платить, и поэтому цена биметаллических радиаторов немного выше, чем у батарей из других материалов.


    Управление теплом радиатора

    Зависимость теплопередачи от подключения

    Теплопередача радиатора зависит не только от температуры охлаждающей жидкости и материала, из которого изготовлен радиатор, но и от способа подключения от радиатора к системе отопления:

    • Прямое одностороннее подключение считается наиболее выгодным с точки зрения теплопередачи.Именно поэтому номинальная мощность радиатора рассчитывается именно при прямом подключении (схема представлена ​​на фото).

    • Диагональное подключение используется, если подключается радиатор с более чем 12 секциями. Это соединение сводит к минимуму потери тепла.
    • Нижнее подключение радиатора служит для подключения батареи к системе отопления, скрытой в стяжке пола. Потери тепла при таком подключении до 10%.
    • Однотрубное соединение наименее выгодно по мощности.Потери теплопередачи при таком подключении могут составлять от 25 до 45%.

    Совет! С методами реализации различных типов подключения вы можете ознакомиться из видео материалов, размещенных на этом ресурсе.

    Способы увеличения теплоотдачи

    Каким бы мощным ни был радиатор, часто бывает необходимо увеличить его тепловыделение. Это желание становится особенно актуальным зимой, когда радиатор, даже работающий на полную мощность, не справляется с поддержанием температуры в помещении.

    Есть несколько способов увеличить теплоотдачу от радиаторов:

    • Первый метод - это регулярная влажная уборка и чистка поверхности радиатора. Чем чище радиатор, тем выше уровень теплоотдачи.
    • Также важно правильно покрасить радиатор, особенно если вы используете чугунные секционные батареи. Толстый слой краски препятствует эффективной теплоотдаче, поэтому перед покраской аккумуляторов необходимо удалить с них слой старой краски.Также будет эффективным использование специальных красок для труб и радиаторов с низким сопротивлением теплопередаче.
    • Чтобы радиатор выдавал максимальную мощность, он должен быть правильно установлен. Среди наиболее частых ошибок при установке радиаторов специалисты выделяют наклон батареи, установку слишком близко к полу или стене, перекрытие радиаторов неподходящими экранами или предметами интерьера.

    • Для повышения эффективности можно также изменить внутреннюю часть радиатора.Часто при подключении АКБ к системе остаются заусенцы, на которых со временем образуется засор, затрудняющий движение теплоносителя.
    • Еще один способ получить максимальную отдачу - установить теплоотражающий экран из фольги за радиатором. Этот способ особенно эффективен при улучшении радиаторов отопления, установленных на наружных стенах здания.

    Есть еще несколько способов увеличить теплоотдачу радиатора своими руками. Однако они могут не понадобиться, если вы изначально выберете модель с достаточной мощностью, чтобы сохранить тепло в доме!

    От чего зависит теплоотдача ТЭНа.Методика расчета теплоотдачи от радиатора батареи отопления

    Тепловой расчет устройств заключается в определении необходимого номинального теплового потока, марки панельного радиатора или конвектора и количества секций или колонн секционных и трубчатых радиаторов. Расчет отопительных приборов выполняется согласно рекомендациям ООО «ВИТАТЕРМ». Характеристики нагрева приняты для устройства с межосевым расстоянием 500 мм (кроме конвектора).

    Требуемый номинальный тепловой поток устройства, Вт, определяется по формуле


    , (11)

    где Q и т. Д. - необходимая теплоотдача устройства, Вт;

    - комплексный коэффициент приведения к номинальным условиям.

    Устройство для отвода тепла Q и т. Д. , Вт, рассчитывается по формуле

    Q и т. Д. = Q p - Q tr , (12)

    где Q p - теплопотери помещения, определяемые при расчете теплового баланса (из таблицы 3) W;

    Q tr - суммарная теплоотдача труб, проложенных внутри помещения, Вт.

    В курсовой работе полезная теплоотдача от труб Q tr , Вт принимается как доля тепловых потерь помещения: в двухтрубной системе вертикального отопления верхнего этажа теплоотдача из труб - 5% тепловых потерь помещения и 15% остальных этажей; для квартирной разводки в перекрытии - берется 5% теплопотерь помещения.

    Комплексный коэффициент приведения к номинальным условиям определяется по формуле


    , (13)

    где n, m, с - эмпирические числовые показатели, учитывающие влияние схемы течения теплоносителя на тепловой поток и коэффициент теплоотдачи устройства, приведены в рекомендациях ООО «ВИТАТЕРМ» с наибольшей оптимальная схема течения воды «сверху вниз»;

    р - коэффициент учитывает направление движения теплоносителя в устройстве;

    b - коэффициент учета атмосферного давления в данной местности;

    Δ t - разница между средней температурой воды в приборе и температурой окружающего воздуха в помещении;

    G etc - расход воды через устройство, кг / час.

    Разница температур в приборе определяется по формуле


    , (14)

    где т в , t out - температуру воды на входе и выходе из устройства, ºС, для двухтрубной системы водяного отопления со стальными трубами следует принимать t in = 95 ºС, t out = 70 ºС; при разводке полимерных труб температура выбирается в зависимости от характеристик их материала.Для металлополимерных труб tвх = 90 ºС и t вых = 70 ºС; для полипропилена tвх = 85 ºС и t вых = 65 ºС.

    Расход воды через водонагреватель

    , кг / час, определяется по формуле


    , (15)

    где

    - теплопотери помещения из таблицы 3, Вт;

    β 1 - коэффициент, зависящий от шага номенклатурного диапазона прибора;

    β 2 - коэффициент, зависящий от типа устройства и способа установки.

    Оба коэффициента подбираются согласно таблице.

    Количество секций подогревателя определяется по формуле

    , (16)

    где - номинальный тепловой поток одной секции, Вт, указан в рекомендации по расчету нагревателя, таблица;

    - коэффициент, характеризующий зависимость теплоотдачи радиатора от количества секций, табл.

    Тепловой расчет отопительных приборов следует выполнять в табличной форме.

    Таблица 4 - Тепловой расчет отопительных приборов

    № стояка, комн. №

    Тепловые потери помещения Q расчетные, Вт

    Теплоотдача труб Q тр, Вт

    Требуемая теплоотдача аппарата Qпр, Вт

    Коэффициент β 1

    Коэффициент β 2

    Температура воздуха в помещении t в, 0 С

    Температура воды на входе в прибор t в, 0 С

    Температура воды на выходе из аппарата t вых, 0 С

    Температурный напор Δt, 0 С

    Расход воды через устройство Г пр, кг / ч

    Продолжение таблицы 4

    Вопрос об эффективной работе системы отопления во многом зависит от того, как рассчитывается теплоотдача радиаторов.Эти приборы являются основным источником тепла для обогрева воздуха в помещении. Поэтому еще на этапе проектирования инженеры проводят расчет, на основании которого в каждом помещении устанавливается радиатор с определенным количеством секций. Эти расчеты не так просты, потому что они должны учитывать большое количество критериев.

    Что нужно учитывать при расчетах?

    Расчет радиаторов отопления

    Обязательно учтите:

    • Материал, из которого изготовлена ​​батарея отопления.
    • Его размер.
    • Количество окон и дверей в комнате.
    • Материал, из которого построен дом.
    • Сторона света, в которой находится квартира или комната.
    • Наличие теплоизоляции здания.
    • Тип разводки трубопроводов.

    И это лишь малая часть того, что нужно при этом учитывать. Не забывайте о региональном расположении дома, а также о средней температуре наружного воздуха.

    • Обычный - с помощью бумаги, ручки и калькулятора. Формула расчета известна, и в ней используются основные показатели - теплопроизводительность одной секции и площадь отапливаемого помещения. Также добавляются коэффициенты - убывающие и возрастающие, которые зависят от ранее описанных критериев.
    • С помощью онлайн-калькулятора. Это простая в использовании компьютерная программа, которая загружает конкретные данные о размерах и конструкции дома. Дает достаточно точный показатель, который берется за основу при проектировании.система обогрева.

    Для простого обывателя оба варианта - не самый простой способ определить теплоотдачу батареи отопления. Но есть еще один метод, для которого используется простая формула - 1 кВт на 10 м² площади. То есть для обогрева помещения площадью 10 квадратных метров вам понадобится всего 1 киловатт тепловой энергии. Зная коэффициент теплоотдачи одной секции радиатора отопления, можно точно рассчитать, сколько секций нужно установить в том или ином помещении.

    Давайте рассмотрим несколько примеров, как правильно провести такой расчет. Различные типы радиаторов имеют широкий диапазон размеров в зависимости от межосевого расстояния. Это расстояние между осями нижнего и верхнего коллектора. Для основной массы отопительных батарей этот показатель составляет либо 350 мм, либо 500 мм. Есть и другие параметры, но они встречаются чаще, чем другие.

    Это первое. Во-вторых, на рынке представлено несколько видов нагревательных приборов из различных металлов.У каждого металла своя теплоотдача, и это придется учитывать при расчетах. Кстати, каждый решает сам, какой выбрать и поставить радиатор в своем доме.

    Теплоотдача от чугунных радиаторов

    Диапазон теплопередачи чугунных батарей составляет от 125 до 150 Вт. Разброс зависит от межосевого расстояния. Теперь можно произвести расчет. Например, ваша комната имеет площадь 18 м². Если в нем планируется установка батареи 500 мм, то воспользуемся следующей формулой: (18: 150) х100 = 12.Оказывается, в этом помещении необходимо установить 12-ти секционный радиатор отопления.

    Все просто. Аналогично можно рассчитать чугунный радиатор с межосевым расстоянием 350 мм. Но это будет только приблизительный расчет, потому что коэффициенты необходимо учитывать для точности. Их не так уж и много, но именно с их помощью можно получить наиболее точный показатель. Например, наличие не одного, а двух окон в комнате увеличивает теплопотери, поэтому конечный результат необходимо умножить на коэффициент 1.1. Мы не будем рассматривать все коэффициенты, так как это займет много времени. Мы уже писали о них на нашем сайте, так что найдите статью и ознакомьтесь с ней.

    Тепловыделение алюминиевых радиаторов

    Для сравнения двух противоположных металлов была выбрана алюминиевая батарея. Для алюминиевых радиаторов

    Теплоотдача радиаторов Global рассчитывается согласно EN-442

    тепловыделение больше, а одна секция излучает 200 Вт тепла.Подставляя это число в формулу, мы определяем, сколько секций необходимо использовать в помещении площадью 18 м².

    (18: 200) х100 = 9. Количество секций уменьшилось только за счет высокой теплоотдачи алюминиевых устройств. Так что выбрать радиатор можно не только по размеру, но и по модели.

    Способ подключения

    Не все понимают, что обвязка системы отопления и правильное подключение влияют на качество и эффективность теплопередачи. Разберем этот факт подробнее.

    Есть 4 способа подключения радиатора:

    • Боковой. Такой вариант чаще всего используется в городских квартирах. многоэтажные дома ... Квартир в мире больше, чем частных домов, поэтому производители используют этот тип подключения как номинальный способ определения теплопередачи радиаторов. Для его расчета используется коэффициент 1,0.
    • Диагональ. Идеальное соединение, потому что теплоноситель течет по всему устройству, равномерно распределяя тепло по его объему.Обычно этот вид применяется, если в радиаторе более 12 секций. В расчетах используется множитель 1,1–1,2.
    • Нижний. В этом случае подводящий и обратный патрубки подключаются снизу радиатора. Обычно этот вариант используется при скрытой проводке труб. У такого типа подключения есть один недостаток - потери тепла составляют 10%.
    • Однотрубный. По сути, это нижнее соединение. Обычно его используют в ленинградской водопроводной сети. И здесь не обошлось без тепловых потерь, правда, их в несколько раз больше - 30-40%.

    Заключение по теме


    Таблица мощности радиатора

    Вы сами смогли убедиться, что можете правильно рассчитать теплопередачу радиатора простым способом, но это не очень точно. Кроме того, необходимо учитывать большой разброс размерных параметров аккумуляторов, материалов, из которых они изготовлены, а также дополнительные факторы. Так что все сложно.

    Поэтому советуем сделать проще.Возьмите за основу саму формулу с соотношением площади комнаты и необходимого количества тепла. Сделайте расчет и прибавьте к нему 10%. Если ваш дом находится в северном регионе, добавьте 20%. Даже 10% - это очень щедро, но лишнего тепла нет. Более того, можно с помощью различных устройств контролировать подачу теплоносителя к радиаторам. Вы можете уменьшить, но можете увеличить. Единственным недостатком такого повышения является первоначальная стоимость приобретения радиаторов с большим количеством секций.Особенно это касается алюминиевых и биметаллических отопительных приборов.

    Общепринятой температурой для комфорта квартиры считается 21 0 по Цельсию. Для того, чтобы он был в квартире на таком уровне даже в зимние холода, используются различные системы отопления, в том числе автономные и системы центрального отопления. Здравый смысл и грамотный расчет теплоотдачи от радиатора отопительных батарей позволяет установить необходимое количество отопительных приборов, в том числе радиаторы отопления.

    Цели и задачи расчета радиаторов отопления

    Расчеты радиаторов проводятся для обеспечения эффективного функционирования системы отопления для обогрева конкретного жилого помещения, и в расчетах тепловой комфорт трактуется не только как положительная температура произвольного значения, но и предельно допустимая. . Нет смысла устанавливать запредельное количество обогревателей, если при этом необходимо широко открывать форточки ради свежего воздуха (напомним, слишком горячие батареи «сжигают» кислород).То есть расчеты определяют границы низкотемпературного и высокотемпературного нагрева.

    Еще одна задача тепловых расчетов - определение параметров теплопередачи, позволяющих равномерно распределять тепловые потоки по помещению. При этом необходимо учитывать теплопотери в зависимости от наличия в помещении подвала и чердака, типа материала стен, толщины стен, размеров окон и многих других сопутствующих факторов.

    При проектировании строительного объекта используются специальные программы; тепловизоры можно использовать для расчета радиаторов отопления в квартире.Но для примерных расчетов используются простые алгоритмы, которые принято называть калькулятором расчета отопительных батарей. Их методы основаны в основном на соотношении необходимой тепловой мощности обогревателя и площади отапливаемого помещения.

    Метод расчета площади радиатора

    В основу условного расчета на площадь положено нормативное санитарно-гигиеническое значение тепловой мощности на 1 кв. Метр площади помещения.Для умеренного климата на широте Москвы этот показатель составляет от 50 до 100 Вт. Для северных регионов выше 60 0 северной широты он выше и принимается в пределах от 150 до 200 Вт на 1 кв. Метр. Паспортное значение теплопередачи одной секции чугуна указано размером от 125 до 150 Вт.

    Определяем необходимую мощность на 15 кв.м:

    100 х 15 = 1500 Вт.

    Определить количество секций:

    1500/125 = 12 секций, которые можно представить как две шестисекционные чугунные батареи.

    Этот расчет эквивалентен для биметаллического радиатора, так как его теплопередача имеет практически такие же значения.

    При расчетах использовались нормы потолка стандартной высоты 270 см. Для более высоких потолков расчет радиатора выполняется исходя из параметров объема помещения.

    Методика расчета радиатора по объему

    В данном случае методика, или, как говорят, калькулятор для выбора батарей кВт, оперирует такими понятиями, как номинальный тепловой поток Qном определенного типа радиатора и количество тепловой энергии Qном, необходимое для нагрева 1 кубический метр.метр комнаты. Значение Qном необходимо указать в паспорте радиатора. Величина Qпом для типового помещения панельного дома составляет 0,041 кВт. Для кирпичного дома этот показатель снижен до 0,034 кВт на 1 куб. метр. Для жилых помещений с хорошей теплоизоляцией тепловая мощность еще меньше - 0,02 кВт.

    Количество секций радиатора определяется так же, как и вычислитель радиатора отопления по площади, то есть путем умножения объема помещения на удельную объемную тепловую энергию и последующего деления на значение номинального теплового потока радиатора. :

    Н = V x Qном / Qном, шт.Результат округляется в большую сторону.

    Важно! Поскольку данные расчеты весьма приблизительны и не учитывают тепловые потери здания, округление в большую сторону позволит сделать некоторый запас для улучшения комфортных условий отопления.

    Учет дополнительных факторов при тепловых расчетах радиаторов

    Дополнительными факторами, влияющими на теплопередачу радиаторов, являются поправочные коэффициенты, корректирующие отклонения от стандартных условий, принятых в основных расчетах.

    Регулировка высоты

    Стандартная высота комнаты 270 см. Для большей высоты помещения поправочный коэффициент определяется делением высоты помещения на стандартное значение 270 см. То есть для высоты помещения 324 см коэффициент будет 324/270 = 1,2. Соответственно, удельную тепловую мощность 100 Вт на 1 кв.м необходимо увеличить в 1,2 раза, то есть уже будет 120 Вт на кВ. метр.

    Теплопередача радиаторов зависит от расположения, поскольку конвективные потоки смешиваются по-разному на разных расстояниях между ребрами радиатора и полом или подоконником.Поправочные коэффициенты показаны на диаграмме. При этом следует учитывать, что для угловых помещений потери тепла в два раза больше, так как в таких помещениях два окна.

    Поправочный коэффициент к номинальному значению теплоотдачи радиатора наиболее оптимален при диагональном соединении труб отопления. Но особые условия установки аккумуляторов не всегда позволяют использовать эту схему.

    Сводка

    Сложно учесть все факторы, влияющие на теплопередачу радиатора.По словам сантехников, если в доме идеальная теплоизоляция, можно обойтись без отопления. Достаточно тепла от электроприборов и плиты. Также очень важно уметь рассчитывать теплопотери в зависимости от размеров окон, дверей и форточок. Однако рассмотренные усредненные значения тепловых характеристик помещений и радиаторов позволяют с определенной точностью определить необходимое количество секций радиатора и не упустить температуру в помещении.

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
