Гильзование дымохода

Гильзование дымохода – это вставка новой трубы в дымопроводящий канал, когда требуется перестройка или восстановление старого дымохода, или если он не отвечает техническим требованиям. При небольших объёмах работ гильзование позволяет восстановить работоспособность дымохода или газоотвода от котлов без полного переустройства дымоотвода, либо с минимальным демонтажем старого дымохода. Желательно проводить загильзовку на стадии строительства или капитального ремонта здания или отапливаемого помещения.

Согласно правилам устройства дымоходов от 2006 года, параграфу 6.2.6, разрешается прокладывать стальные, керамические или гибкие трубы внутри уже существующих кирпичных каналов, для обеспечения плотности и гладкости внутренних стенок. Трубы устанавливаются в соответствии с инструкциями производителя, при этом материалы должны отвечать требованиям безопасности с учётом температуры горения и состава удаляемых продуктов горения.

---

Гильзование дымохода (санация) – это заполнение существующего кирпичного газового канала металлическими вставками соответствующего диаметра. Современные котлы работают в циклическом режиме для автоматического регулирования температуры воздуха в помещении, поэтому газаход периодически нагревается и остывает – образуется конденсат.

В продуктах сгорания бытового газа присутствуют химические элементы (сероводород), которые преобразуются в пар с содержанием щелочи и агрессивных кислот (серная). Далее происходит воздействие конденсата на стенки канала. Если канал кирпичный, стенки его намокают и кирпич впитывает влагу конденсата, щелочь и кислота начинают разрушать керамический кирпич и раствор – разрушается дымоход. За 1-2 года кирпичный газовый канал разрушается полностью и требует полной его замены.

Чтобы исключить разрушение канала, применяют способ “гильзование” металлической трубой, после чего наступает полная гидроизоляция канала изнутри. Внизу конструкции устанавливается конденсатосборник, который собирает и выводит конденсат наружу.

Внутренняя часть кирпичного канала полностью заполняется металлическими вставками, узлом подключения, ревизионным отверстием и конденсатосборником. Все составные элементы собираются в замок 50 мм, стыки и соединения обрабатываются термостойким герметиком. Конструкция дымохода собирается “по конденсату”, т.е. верхний элемент вставляется внутрь нижнего.

Важно: устье дымовой трубы котла должно устанавливаться выше остальных вентиляционных каналов на 300-400 мм, чтобы исключить обратный задув отработавших газов в рядом находящиеся каналы вытяжной вентиляции. В разделе ФОТО можно посмотреть примеры, где гильза от дымохода котла проходит в сквозь основного колпака и имеет свой зонт-оголовок.

Принцип работы конструкции системы дымоудаления: при образовании конденсата внутри канала, он по закону физики стекает по внутренним стенкам металлической трубы вниз до конденсатосборника, далее при заполнении выводиться через нержавеющую трубу за пределы канала наружу в приготовленную емкость. При правильном расчете высоты и установке дымохода котла отаботавшие газы выводятся через устье трубы в атмосферу воздуха. Гильзование дымохода обеспечивает стабильную и правильную работу газового котла, исключает засор канала и образование обратной тяги, увеличивает КПД работы системы отопления, уменьшает теплопотери отапливаемого помещения, предотвращает разрушение кирпичного дымохода, стабилизирует необходимое разряжение внутри канала.

---

ГИЛЬЗОВАНИЕ КРУГЛЫХ ДЫМОХОДОВ

---

ЗАГИЛЬЗОВКА – ПОЛНЫЙ ЦИКЛ С ПЕРЕХОДОМ НА СЭНДВИЧ. ПОДКЛЮЧЕНИЕ КОТЛА ПО ЖЕСТКОМУ

Наши преимущества

Нас рекомендуют газовые инспекции г. Казани, Зеленодольска, Лаишево, Арска

Мы даем бесплатные консультации по всем вопросам

Мы используем раздвижную лестницу, и не требуем автовышку

Мы выполняем работу комплексно: замеры, доставка, монтаж, гарантия

Мы предоставляем сертификаты и паспорт дымовой трубы

Мы делаем работы под ключ (после нас не нужно ничего доделывать)

Мы даем 12 месяцев гарантии на работы и 10 лет на дымоход

Гильзование делает газовый дымоход безупречным!

Видеоролик о гильзовании

описание и суть, необходимость и методы монтажа

Краткое содержание

• 1 Особенности конструкции дымоотвода и принцип работы
• 2 Суть гильзования и её необходимость
• 3 Распространенные способы гильзовки и материалы
  • 3.1 Полимерный рукав
  • 3. 2 Нержавейка
  • 3.3 Керамика
• 4 Плюсы и минусы гильзования
• 5 Особенности монтажа своими руками
• 6 Распространенные ошибки гильзования дымохода

Гильзование дымохода представляет собой установку в кирпичной конструкции трубы, сделанной из негорючих и не подверженных коррозии материалов. Чаще всего для этой цели применяется нержавеющая сталь, однако возможны и иные варианты. Для гильзования могут использоваться трубы разной формы сечения — все зависит от конструктивных особенностей дымохода. Они бывают круглыми, квадратными и прямоугольными.

Гильзование имеет много плюсов.

Особенности конструкции дымоотвода и принцип работы

Почти все дымоходные трубы обладают прямоугольным сечением. Они могут быть сделаны из обыкновенного красного или декоративного кирпича. Во время использования камина или печи в каналах накапливается большое количество сажи. Это плохо отражается на продуктивности печного оборудования и провоцирует исчезновение тяги.

Главной проблемой считается именно форма сечения. Еще одним фактором становится шероховатость кирпича. Круглые и овальные каналы обладают гладкими внутренними стенками. Потому сажа на них не скапливается. Чтобы не делать новую конструкцию, и применяется гильзование кирпичного дымохода.

Суть этой процедуры кроется в том, что в канал помещают трубу. В таком случае кирпичная кладка сохраняет свою целостность и не разрушается.

Лучше всего использовать гильзы из нержавейки. Однако иногда применяются асбест, полимер. Также подойдет керамика.

Для конструкции характерны определенные особенности.

Суть гильзования и её необходимость

Гильзовка дымохода — установка трубы в уже существующую кирпичную конструкцию. В итоге выход дыма будет осуществляться через трубу, а не через главный канал.

Оптимальным вариантом считается ситуация, когда гильза для дымохода устанавливается на стадии строительства здания. Вставка замуровывается при выкладке кирпичной шахты. Если сразу не сделать этого, спустя некоторое время к процессу придется вернуться.

Если дом достроен, процедура гильзования усложняется. В такой ситуации приходится частично рушить кладку и облицовку, а затем все снова восстанавливать.

Гильзовать дымоход приходится в таких случаях:

• Система выведения продуктов сгорания была сделана с ошибками.
• Канал имеет большую длину.
• Шахту требуется загильзовать по проекту.
• Шахта проходит через холодный чердак. В таком случае разница температур вызывает образование конденсата.
• Когда из некоторых швов в кирпичной кладке шахты выступают потеки конденсата (иногда или при каждом использовании).
• Дымовой канал разгеhметизирован.
• В шахте быстро скапливается сажа, что требует частого очищения.
• Ходы для выведения дыма выложены не профессиональными мастерами, а новичками.

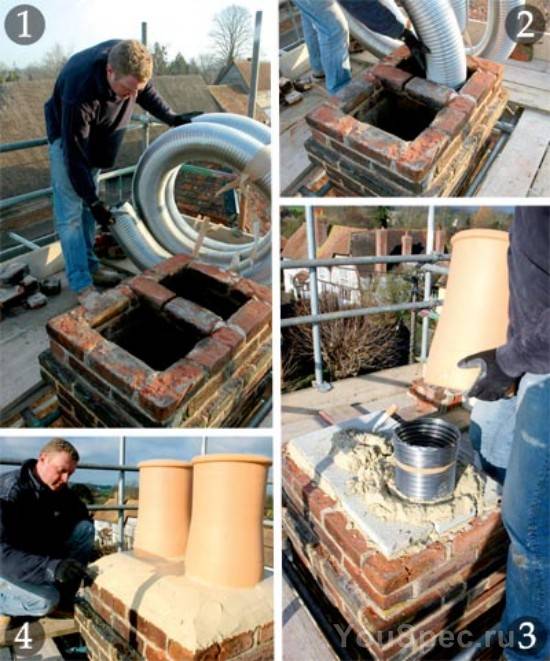

Часто стальную трубу вставляют уже после строительства дома

Распространенные способы гильзовки и материалы

Чтобы процедура гильзования была успешной, важно правильно выбрать материал и придерживаться пошаговой последовательности действий.

Полимерный рукав

Гильзовка дымохода полимерным рукавом выполняется стекловолоконной сеткой. Она имеет пропитку в виде полимерной смолы. Шланг помещают в шахту без других элементов — он обладает целостностью. При необходимости используют фасонные элементы. Максимальный размер рукава — 60 м. Его толщина может быть 8-50 см. Срок эксплуатации изделия может достигать 30 лет.

Наиболее популярной системой считается FuranFlex. Она подходит для газовых котлов, которые отличаются небольшими показателями максимальной температуры. Полимерные изделия выдержат температуру до 245 градусов. При этом минусом метода считается невозможность самостоятельного монтажа.

Применение полимерного рукава в качестве гильзы для коаксиального дымохода позволяет получить целостный канал, не разбирая кирпичную кладку.

Из минусов можно выделить высокую стоимость и то, что установку дымоотводящего канала сложно выполнить своими силами.

Для гильзования нередко используется полимерный рукав.

Нержавейка

Гильзы из нержавейки характеризуются долгим периодом службы. Они считаются стойкими к разным температурным показателям и воздействию конденсата.

Нержавеющие вкладыши могут быть такими:

• Круглые трубы — могут обладать сечением 6-100 см. На толщину стенок влияет разновидность металла. Она может составлять 0,5-1,5 мм.
• Гофрированные рукава — бывают двухслойными. Их делают из разных видов нержавейки. Сечение должно составлять 8-35 см.
• Овальные трубы — делают из нержавейки толщиной 0,5-0,6 мм. К наиболее распространенным размерам относят 20×10 и 24×12 см. Сечение может быть 15 и 20 см.
• Прямоугольные трубы — считаются менее распространенными и применяются значительно реже. При этом можно использовать вкладыши, размер стенок которых составляет 14×27 см.

Для проведения процедуры отлично подойдет нержавейка.

Отдельно требуется упомянуть недостатки гофрированных конструкций. Они отличаются доступной ценой и быстрым монтажом. Тем не менее, такие сооружения боятся повышенных температур. Они быстро сгорают и требуют замены.

Менять подобные конструкции придется с интервалом в 3-4 года. При постоянной эксплуатации такая необходимость может возникать и чаще.

Ребристые стенки труб провоцируют стремительное скопление сажи. Чистить их заметно сложнее, чем гладкие сооружения.

Керамика

Для гильзования дымохода для газового котла в частном доме можно применять и керамические вкладыши. Они считаются весьма крепкими и долговечными. Их часто используют для разрушенных шахт.

Керамические вкладыши могут обладать круглой или прямоугольной формой. Соединение проводиться в раструб или при помощи замка «шип-паз». Гильзы обладают диаметром 12-45 см. Стенки отличаются толщиной 4-20 мм.

Важным плюсом считается то, что керамика не боится возгорания сажи. К минусам стоит отнести высокую цену и массивность. Для монтажа конструкции нужно разбирать дымоходную шахту.

Использование керамики для гильзования имеет много достоинств.

Плюсы и минусы гильзования

Суть процедуры заключается в установке гильзы для дымохода в кирпичный дымоход. В результате удается создать новую систему.

Основным плюсом манипуляции считается восстановление герметичности и работоспособности дымохода. При этом его стенки можно не разбирать.

К другим плюсам манипуляции стоит отнести следующее:

• Отсутствие потребности разбирать и монтировать заново дымоход.
• Простота замены гильзы в случае ее повреждения
• Высокая скорость проведения процедуры.
• Восстановление герметичности системы. Даже при прогорании или повреждении гильзы система продолжает безопасную работу. Это обусловлено тем, что кирпичная конструкция обладает функциями кожуха.
• Улучшение тяги и КПД системы. Это обусловлено тем, что гильза обладает гладкими стенками.
• Предотвращение завихрений. Это характерно для круглых или овальных сечений.
• Отсутствие необходимости выполнения утепления. Этот эффект создается за счет формирования воздушной прослойки между гильзой и основным дымоходом.
  Благодаря дополнительной теплоизоляции удается избавиться от конденсата.
• Увеличение срока службы сооружения.
• Медленное загрязнение дымохода. Это уменьшает количество чисток.

Гильзование помогает существенно увеличить период службы кирпичного дымохода. К тому же эта процедура существенно облегчает проведение ремонта.

Главным минусом считается необходимость наличия определенных навыков для выполнения таких работ. Также важно правильно выбрать материал для сооружения конструкции.

Особенности монтажа своими руками

Перед выполнением гильзования старого дымохода следует провести подготовительные работы. Они включают следующие этапы:

1. Проведение проверки дымовыводящего канала из кирпича на наличие грязи и повреждений.
2. Определение размеров и формы сечения гильз в каждом конкретном случае.
3. Подготовка рабочего пространства. Важно обеспечить нормальный доступ в зоны проведения работ.

После выполнения подготовки к гильзованию можно начинать установочный процесс. Для этого рекомендуется сделать следующее:

1. Демонтировать дымовыводящий канал. Это позволяет выполнить гильзование и установить впоследствии ревизионный люк.
2. Установить гильзу внутрь конструкции.
3. Совместить гильзы. При этом шов обрабатывают специальным герметиком.
4. Приподнять конструкцию на необходимую высоту и установить следующие элементы.
5. Заполнить пространство между внешней стеной конструкции из гильз и внутренней частью дымовыводящей кирпичной конструкции. Для этой цели можно применять любой огнеупорный теплоизолятор.
6. Заложить кирпичами разобранный дымоходный проем.

Процедуру можно проводить своими руками.

Распространенные ошибки гильзования дымохода

К основным ошибкам при выполнении процедуры относят следующее:

• частичное гильзование — оно осуществляется не по всей длине шахты;
• применение колена вместо особого опорного элемента;
• смятие краев труб — это возможно при их перевозке, соединении или опускании в шахту;
• рывки троса во время опускания гильзы;
• сужение диаметра;
• чересчур резкие повороты;
• применение насыпной теплоизоляции;
• отсутствие U-образного гидрозатвора.

Каждая из указанных ошибок считается весьма серьезной. Если возникают такие проблемы, высока вероятность ухудшения работы котла.

Гильзование дымохода считается удобным вариантом его реконструкции. Чтобы провести процедуру правильно, важно учитывать целый ряд нюансов и особенностей. Обязательно нужно придерживаться правил пожарной безопасности. Это поможет предотвратить негативные последствия.

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Склад дымоходов | Купить комплекты, дымоходы и принадлежности для самостоятельной сборки

Электронная почта

Имя

Номер телефона (сотовый)

Номер телефона (домашний)

Адрес доставки, на который будет отправлен ваш заказ.

Каков вертикальный размер от того места, где будет начинаться ваш вкладыш
, до самого верха вашего дымохода?

Какой внутренний размер (ID) вашего дымохода?

*Примечание: Если у вас дымоход из терракотовой глины
, обязательно измерьте реальную длину и ширину
внутри пространства дымохода.

*Если имеется облицовка дымохода из терракотовой глины, выступает ли она из
верхней части дымохода не менее чем на 2 дюйма? Если есть не менее 2
дюймов и терракотовая глина в хорошем состоянии, вы будете использовать
нашу терракотовую верхнюю пластину из нержавеющей стали с кромкой 1 1⁄2 дюйма
, которая проходит по всему периметру (как крышка обувной коробки). ).

*Если ваш дымоход из терракотовой глины находится в плохом состоянии в верхней части, вы можете
нужно просто взять молоток и постучать по этой терракоте,
убрать ее, чтобы сделать поверхность наверху дымохода плоской.
В этом случае вы просто используете плоскую верхнюю пластину, которая входит в комплект
нашего комплекта вкладышей.

Дровяная печь или дровяная вставкаПеллетная печьПечь-котелДровяной каминКамин газовый

Каков внутренний размер (внутренний диаметр) выпускного отверстия или манжеты?

Вытяжное отверстие расположено в верхней части печи или в задней части печи?

*Примечание: Если у вас есть облицовка дымохода из терракотовой глины
, обязательно измерьте реальную длину и ширину
внутри пространства дымохода.

*Если он находится на задней стороне печи, то параллельно задней части печи или под углом, например, 45 градусов?

*Если он расположен под углом, вы будете использовать вставной адаптер горелки (комплект вставных вкладышей), а не тройник, состоящий из двух частей, с чистящим колпачком.

Каков внутренний размер (внутренний диаметр) выпускного отверстия или манжеты?

Обычно пеллетные печи имеют диаметр выпускного отверстия 3 дюйма. Однако, если вы поднимаетесь более чем на 15 футов к верхней части дымохода, вам необходимо использовать трубу и/или гибкий вкладыш диаметром 4 дюйма.

Каков внутренний размер (внутренний диаметр) выпускного отверстия или манжеты?

Вы вместе вентилируете водонагреватель?

Какой внутренний размер (внутренний диаметр) выпускного отверстия или воротника вашего водонагревателя?

Вы вентилируете только водонагреватель (без печи или котла)

Если вы вентилируете только водонагреватель, то диаметр выпускного отверстия, вероятно, составляет 3 дюйма. Если это 3 дюйма в диаметре, и вы поднимаетесь более чем на 15 футов к верхней части дымохода, вы должны использовать гибкую трубу диаметром 4 дюйма или ребристую трубу для надлежащей тяги. Мы также предлагаем пойти дальше и использовать гибкую трубу диаметром 4 дюйма или ребристую трубу, даже если общая длина составляет 15 футов или менее.

Какая высота и ширина проема лицевой стороны вашего камина?

Не глубина или любое другое измерение внутри вашего камина.

Для большинства газовых дровяных каминов требуется 8-дюймовый комплект облицовки или жесткий комплект. Но не думайте, что это относится к комплекту газового дровяного камина, который вы устанавливаете. Соблюдайте требования для этого конкретного устройства, указанные в руководстве по установке/эксплуатации.

СПАСИБО ЗА ОТВЕТЫ НА ЭТИ ВОПРОСЫ

866-941-5112

Системы ремонта футеровки дымохода | Теплозащитный дымоход

HeatShield® восстанавливает дымоход

HeatShield® — это специально разработанный герметизирующий материал «Cerfractory®», который восстанавливает целостность дымохода и отводит опасные дымовые газы из вашего дома. Это устраняет опасности в вашем дымоходе, вызванные зазорами, трещинами и отслаиванием на долгие годы. С помощью ремонтной системы или системы замены рукавов CeCure® (в зависимости от обнаруженных дефектов) ваш дымоход будет восстановлен до первоначального пикового уровня безопасности и эффективности.

Системы ремонта дымоходов

Для ремонта внутренней части дымохода используется один из трех методов. Система ремонта швов используется для дымоходов, которые требуют ремонта только дефектных швов с раствором. Resurfacing System используется для ремонта растворных швов и других мелких дефектов дымоходов, облицованных плиткой. В дымоходах с более серьезными дефектами или дымоходах без футеровки HeatShield® можно использовать с системой замены рукавов CeCure®.

Система ремонта швов

С нашей системой ремонта швов ваш дымоход будет правильно отремонтирован с первого раза.

Во-первых, специальное лезвие для нанесения пены изготавливается специально для вашего дымохода. Затем аппликатор располагают под каждым зазором или пустотой.

Добавлена ​​смесь герметика для дымоходов HeatShield® Cerfractory®. Каждая пустота в вашем дымоходе заполняется по мере того, как смесь HeatShield® выдавливается в пустоту с помощью инструмента. Ваша отремонтированная полость становится гладкой, когда инструмент вытягивается вверх.

Перетащите ползунки слева направо, чтобы сравнить вкладыши дымохода до и после применения средства для ремонта стыков HeatShield.

Resurfacing System

Для дымоходов с треснувшими или отколотыми дымоходами, которые в остальном не повреждены, Resurfacing System используется для нанесения покрытия на весь дымоход. Камеры используются для проверки ремонта.

Чтобы восстановить дымоход путем обновления внутренней поверхности, на дно дымохода помещается изготовленная на заказ заглушка из пеноматериала, которая крепится к лебедке сверху дымохода.

Сначала на стенки дымохода наносится связующее покрытие, когда заглушка вытягивается лебедкой вверх. «Связующий слой» очищает всю оставшуюся пыль в вашем дымоходе и действует как грунтовка для герметика для дымохода HeatShield® Cerfractory®.

После высыхания связующего слоя материал HeatShield® наносится на дымоход толщиной около ¼ дюйма с помощью пенопластовой пробки, которая вытягивается вверх лебедкой. Этот уникальный метод нанесения известен как «шликерное литье» или «шликерная экструзия».

Ваш профессиональный установщик HeatShield® затем проверяет, что ваш недавно восстановленный дымоход полностью герметизирован и дымонепроницаем, путем видеосканирования завершенного ремонта.

Перетащите ползунки слева направо, чтобы сравнить облицовку дымохода до и после шлифовки HeatShield.

Система замены футеровки рукавов CeCure®

В дымоходах с более серьезными дефектами или дымоходах без футеровки HeatShield® можно использовать с системой замены футеровки рукавов CeCure®. Рукав CeCure® представляет собой тонкий профиль, керамическую изоляцию, армированную тканью из нержавеющей стали, которая зажата между двумя слоями герметика для дымоходов HeatShield® Cerfractory®.

Для перефутеровки дымохода с помощью системы замены рукавов HeatShield® CeCure® (подана заявка на патент), заглушка-аппликатор помещается в нижнюю часть дымохода и прикрепляется к лебедке в верхней части дымохода.

Сначала на стенки дымохода наносится слой герметика HeatShield® Cerfractory® Flue Sealant (с добавлением ускорителя высыхания), когда заглушка аппликатора вытягивается лебедкой вверх.

Во-вторых, изготовленный по индивидуальному заказу рукав CeCure® опускают в дымоход и механически прикрепляют к верхней части дымохода. Рукав CeCure® представляет собой низкопрофильный керамический изоляционный рукав высокой плотности, армированный специальной тканью из нержавеющей стали.

Затем пробка аппликатора протягивается вниз через рукав CeCure®, чтобы плотно прижать его к первому покрытию HeatShield® Cerfractory® Flue Sealant с добавленным ускорителем высыхания.

Когда заглушка аппликатора находится в нижней части рукава CeCure®, рукав временно фиксируется на месте.

Наконец, поверх втулки CeCure® наносится еще один слой герметика HeatShield® Cerfractory® Flue Sealant. Затем ваш установщик HeatShield® использует видеокамеру, чтобы убедиться, что рукав CeCure® полностью покрыт покрытием, что гарантирует целостность вашего дымохода с новой облицовкой.

Перед насадкой HeatShield CeCure

Рукав после HeatShield CeCure

HeatShield® поглощает «тепло», поэтому вам не нужно

Технология HeatShield® Cerfractory®, разработанная в Европе более 20 лет назад, представляет собой гибридное (керамическое/огнеупорное) покрытие, эффективность которого доказана как при использовании, так и при независимыми лабораторными испытаниями.

При ремонте было доказано, что он выдерживает воздействие влаги, агрессивных дымовых газов и температур свыше 2900°F. Согласно стандарту ASTM (Американское общество по испытаниям и материалам) C19, он считается огнеупорным раствором «Super-Duty».9. Он превосходит требования Национальной ассоциации противопожарной защиты (NFPA) и Международного жилищного кодекса (IRC), согласно которым для использования в каминах и дымоходах требуется только огнеупорный раствор средней прочности.

Это утвержденный вкладыш дымохода для всех видов топлива, внесенный в список UL 1777 компанией Warnock Hersey с добавлением рукава CeCure®. Чтобы узнать больше о обширном тестировании, листинге и сертификации HeatShield®, посетите раздел Технология и тестирование HeatShield®.

Ваш дымоход профессионально отремонтирован

Независимые установщики HeatShield® тщательно отбираются на основе их отраслевых сертификатов и опыта. Вооружившись заводским обучением и специально разработанными инструментами, ваш профессионал HeatShield® сможет профессионально отремонтировать ваш дымоход.
