Как мультиметром проверить сопротивление, силу тока, напряжение

Практически каждый человек дома сталкивается с проблемой измерения напряжения, сопротивления, а также других параметров проводки и электроприборов. Бытовых ситуаций масса: торчащие из стены провода, узнать силу тока зарядного устройства, проверить лампочку и т. д. Всю эту работу можно выполнить специальным измерительным прибором – мультиметром. Большой сложности в работе с тестером нет, главное, надо знать, как и что мерить.

Правила измерения сопротивления

Прежде чем мерить сопротивление любой детали, необходимо ознакомиться с ее паспортными данными. Надо иметь точное представление о величине этого показателя у работоспособной детали, иначе полученный результат замера сопротивления не даст никакой пользы. Все обмотки трансформатора или электродвигателя имеют определенное сопротивление. Чтобы проверка мультиметром прошла правильно, необходимо сравнить эталонный показатель с полученным результатом.

Когда происходит монтаж электрической цепи, часто для ограничения тока применяется установка дополнительного резистора. Чтобы получить требуемое выходное напряжение, надо точно знать его сопротивление. Обычно оно написано на корпусе цифрами. Однако бывает маркировка в виде цветных полос, которая расшифровывается по справочнику. Если такой книги под рукой нет, сопротивление резистора придется мерить мультиметром.

Выполнить измерение можно в следующем порядке:

  1. На тестере переключатель устанавливают в режим замера сопротивления. Прибор имеет несколько диапазонов, так вот надо выбрать самый меньший. У большинства моделей мультиметров он составляет 200 Ом.
  2. Вначале надо проверить сам прибор. Щупы мультиметра замыкают между собой. На экране должно засветиться значение не больше 0,7. В противном случае провода щупов придется заменить.
  3. Если с мультиметром все в порядке, начинают измерение. Для удобства работы, особенно если мерить приходится мелкие детали, на щупы надевают зубчатые зажимы – крокодильчики.
    Щупами касаются двух выходящих концов детали и смотрят результат на дисплее мультиметра. Если на дисплее тестера с левой стороны шкалы указана единица, значит, неверно выбран диапазон. Переключатель надо перевести на шаг вперед и выполнить новое измерение.

Чтобы проверка мультиметром сопротивления показала точный результат, деталь необходимо положить на сухую диэлектрическую поверхность. Выводы надо зачистить до металлического блеска. Налеты из краски, лака или просто окисленная пленка имеют собственное большое сопротивление, мешающее получить правильный результат.

Если мерить мультиметром приходится в диапазоне от 20 кОм, нельзя руками касаться металлических концовок щупов и выводов измеряемого резистора. Тело человека обладает большим сопротивлением, что повлияет на получение правильного результата.

Как разобраться со шкалой мультиметра?

Взяв первый раз в руки тестер, чтобы измерить сопротивление резистора, человек может растеряться в переключении диапазонов. Стандартная шкала большинства бытовых мультиметров имеет 5 диапазонов со значениями от 200 Ом до 2000 кОм. Проверка резистора в Омах на дисплее высветится значением этой же величины. Устанавливая переключатель в диапазон 200 Ом, получится замерить сопротивление резистора не больше такого значения. Установленный переключатель в позицию 2000 Ом позволяет мерить резисторы сопротивлением до 2 кОм. Надо знать, что каждый резистор имеет допуск ±10%. Например, деталь с маркировкой на корпусе 1К5 при измерении может показать значение от 1350 до 1650 Ом.

Что касается следующих диапазонов, выраженных в кОмах, то здесь все то же самое, только большие величины. Например, позиция 2000 кОм позволяет измерить сопротивление резистора до 2 мОм, а результат на дисплее, естественно, высветится в кОмах. Учитывая тот же допуск ±10%, замер резистора с маркировкой 1мОм выдаст на дисплее тестера результат от 995 до 1000 Ом.

А что же будет, если в позиции 2000 кОм проверить резистор с маркировкой 5K6? Вот здесь дисплей покажет только значение 5 кОм, а дробное число после запятой не отобразится. Узнать более точный результат, можно провернув переключатель мультиметра на меньшую позицию. Так, в диапазоне 20 кОм сопротивление резистора 5K6 высветится на дисплее точным числом 5,61.

При измерении сопротивления мультиметром существует одно правило. Когда измеряют силу тока, например, в розетке, на тестере выставляют больший диапазон, чтобы не сгорел прибор, и постепенно двигаются вниз до получения результата. Замер сопротивления происходит в обратном порядке с меньшего диапазона в сторону большей позиции. Это связано с тем, что ток в резисторе отсутствует и мультиметр сгореть не может, зато такие шаги позволяют получить точный результат с дробными числами.

Измеряем мультиметром сопротивление домашнего заземления

По правилам техники безопасности все электроприборы не должны использоваться без заземления. Новые многоквартирные дома оборудуются контуром, а вот для частных строений прокладка шины ложится на плечи хозяина. Но в любом случае будь то готовый или изготавливаемый контур, периодически необходима проверка сопротивления заземления.

Бытовые электроприборы при поломке имеют свойство давать на корпус пробой. Попадающий на шину заземления ток вызывает срабатывание защитного автомата УЗО. Когда сопротивление одного из участков заземления будет выше нормы, ток не будет протекать по шине и УЗО не сработает. Это уже грозит поражением током человека.

Вначале сопротивление заземления замеряют мультиметром на участке от корпуса каждого электроприбора до шины. Значение не должно быть более 1 Ом. Растекание тока по земле замеряют на участках, длина которых больше глубины заземления в пять раз. Данное сопротивление должно быть не больше 5 Ом.

Замер сопротивления заземления в своем доме не требует особо точных данных. Это позволяет использовать для работы любой недорогой мультиметр.

Если говорить о производстве, то замер заземления тестером проводят очень редко. Это связано с низкой точностью прибора. Кроме того, результаты испытаний мультиметром нельзя официально оформлять. Дело в том, что сведения не считаются точными, так как тестер не проходит госповерку.

Даже технически невозможно выполнить правильные измерения заземления, ведь к тестеру не получится подключить 4 контакта от стержневых электродов.

Учимся измерять тестером силу тока

При необходимости узнать силу тока надо взять тот же мультиметр и запомнить одно важное правило: ампераж измеряется щупами, соединенными последовательно с нагрузкой, а во всех остальных измерениях щупы подключают параллельно исследуемому объекту.

Чтобы научиться дома измерять силу тока мультиметром, можно провести маленький опыт. Надо создать цепь из источника питания, нагрузки и тестера. Для таких испытаний оптимально применение зарядного устройства с дисплеем индикации. Оно дает постоянный ток, поэтому ручку тестера ставят в соответствующую позицию. На зарядном устройстве выставляют напряжение 12 вольт. К нему последовательно подключают мультиметр, электромоторчик от детской игрушки и смотрят показания на обоих дисплеях. Например, тестер показывает значение 0,18. Такие же амперы высвечиваются на табло зарядного устройства.

Если по сети протекает переменный ток, измерение ампеража происходит точно так. Единственное отличие в позиции мультиметра. Переключатель прибора надо установить на диапазон измерения переменного тока.

Иногда у людей возникает вопрос, какой ампераж в розетке или аккумуляторе? С технической точки зрения, вопрос неправильный. В источнике питания можно измерить напряжение, но никак не силу тока. Как уже выяснили, для определения ампеража надо создать цепь. Хотя для справки, в розетку больше 16 А не может поступать. На такую силу тока она и рассчитана.

Измеряем постоянное напряжение

Чтобы измерить тестером постоянный ток, необходимо соблюдать полярность. Хотя, если перепутать щупы, ничего страшного не случится. Прибор просто покажет значение со знаком минус, что укажет на необходимость перемены местами щупов.

Попробовать измерить постоянное напряжение можно на обычной батарейке. На мультиметре выставляют переключателем самый меньший диапазон постоянного напряжения.

Подключают красный щуп к плюсу, а синий к минусу. Дисплей высветит значение 1,8. Но почему, ведь на батарейке написано ее напряжение 1,5 вольта? Все правильно, новый источник питания должен выдавать немного больше указанного. Аналогично можно замерить напряжение у зарядного устройства или любого другого источника постоянного тока, главное, начинать замеры с большего диапазона на тестере, чтобы не сжечь прибор.

Измеряем переменное напряжение

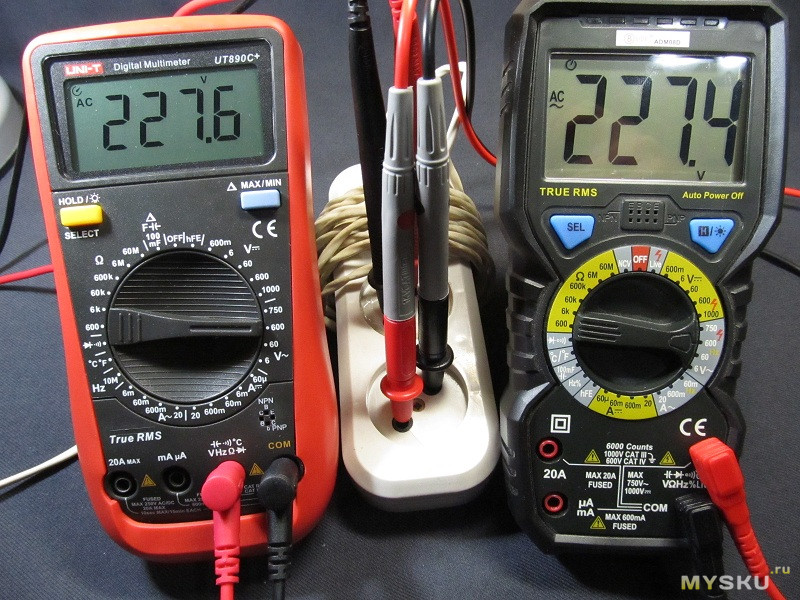

Чтобы замерить напряжение в розетке или у выступающих из стены оголенных концов провода, на тестере выставляют диапазон переменного тока. Домашняя сеть выдает 220 вольт и выставленного диапазона на приборе 750 вольт будет достаточно. Так как переменный ток не имеет плюса и минуса, а только фазу и ноль, щупы можно вставить в розетку как угодно. На дисплее высветится показание, например, 210 или 225 вольт. Это нормально, так как напряжению допускаются небольшие погрешности.

Как измерить частоту мультиметром?

Измерение частоты в домашних условиях практически не требуется. И так известно, что в розетке она равна 50 Гц. Однако продаются мультиметры с функцией измерения частоты. Взять, например, тестер с частотомером диапазоном до 30 мГц. Он обладает низкой чувствительностью и служит просто индикатором частоты. Замерить, например, прибором частоту выходов колонок автомобильного магнитофона не удастся из-за малого напряжения. А если щупами подключиться к вторичной обмотке трансформатора, покажет те же 50 Гц, что и в розетке.

Радиолюбители практикуют измерение частоты через разделительную емкость. Для этого последовательно собирают цепь из мультиметра, конденсатора емкостью 0,1 мкФ и измеряемого объекта. Однако такие опыты непосвященным людям не нужны и опасны.

Все что требуется уметь дома измерять мультиметром – это напряжение, сила тока и сопротивление. Чаще всего просто требуется сделать прозвон провода или ТЭНа на целостность. Все остальные параметры лучше оставить специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как пользоваться цифровым мультиметром | Заметки электрика

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

Сегодня Вашему вниманию я представляю третью часть статьи о том, как пользоваться мультиметром.

В этой части мы поговорим об измерении переменного и постоянного тока, сопротивления диодов, коэффициента усиления транзисторов и емкости конденсаторов.

А вот предыдущие части статей:

Как пользоваться мультиметром при измерении тока

При измерении с помощью мультиметра («тестера») значения постоянного или переменного тока в цепи, необходимо красный измерительный щуп вставить в гнездо «mA», если ток в измеряемой цепи не превышает 200 (мА), или в гнездо «20Аmax», если ток в цепи превышает 200 (мА). Черный щуп вставляем в гнездо «com».

При замере в цепи переменного тока переключатель мультиметра устанавливаем в диапазон  переменного тока (~А). Этот диапазон выделен красным цветом и в нем имеются следующие пределы измерения: 20  (мА) и 20 (А).

При замере постоянного тока в цепи переключатель мультиметра устанавливаем в диапазон  постоянного тока (-А). Этот диапазон выделен зеленым цветом и в нем имеются следующие пределы измерения: 2 (мА), 20 (мА), 200 (мА) и 20 (А).

Внимание!!! При измерении тока, хоть переменного, хоть постоянного, мультиметр включается в цепь последовательно.

Если Вы перепутаете пределы измерения тока, то мультиметр выйдет из строя. Также не стоит забывать о режиме, который у Вас включен.

Расскажу случай из практики. Один мой коллега проводил измерение переменного тока в цепи катушки контактора, а затем решил провести измерение напряжения питающей сети. Переключатель мультиметра он установил на измерение напряжения, а вот щупы переставить забыл. При касании щупами потенциалов питающего напряжения произошло короткое замыкание. В итоге: мультиметр сгорел, коллега не пострадал, но отделался серьезным испугом.

А вообще я не рекомендую Вам пользоваться мультиметром при измерении токов больше 200 (мА). Для этих целей можно, более безопасно (без разрыва силовой цепи), применять электроизмерительные клещи.



Проверка диодов с помощью мультиметра

Чтобы проверить с помощью мультиметра диод, необходимо измерительные щупы подключить следующим образом:

Переключатель мультиметра («тестера») устанавливаем в положение «прозвонка».  В качестве примера проверим диод Д226Б.

Красный щуп соединяем с анодом «+» диода, а черный с катодом «-» (прямое подключение). На дисплее мультиметра отобразиться значение прямого сопротивления диода, равное 597 (Ом).

Если щупы поменять местами (обратное подключение), то на дисплее появится значение «1», при условии, что диод исправный.

Если показания на экране мультиметра при прямом и обратном подключении показывают малое значение, то значит диод пробит. Если же в обе стороны на дисплее отображается цифра «1″, то значит диод сгорел.

Измерение емкости конденсаторов

Перейдем сразу к примеру. Берем электролитический конденсатор емкостью 10 (мкФ) и подсоединяем его выводы (ножки) к гнезду Сх.

Переключатель мультиметра должен находиться в диапазоне (Сх), у которого существует 5 пределов измерения: 20 (мкФ), 2 (мкФ),  200 (нФ), 20 (нФ) и 2000 (пФ).

Зная емкость нашего конденсатора, устанавливаем переключатель мультиметра на предел 20 (мкФ) и смотрим величину измеренной емкости. На дисплее фиксируем полученное значение емкости конденсатора, которое равно 9,43 (мкФ).

Как пользоваться мультиметром при проверке транзисторов

Для проверки коэффициента усиления транзистора по постоянному току, необходимо переключатель мультиметра поставить в положение «hFE». В качестве примера проверим биполярный транзистор МП42Б с проводимостью P-N-P.

Вывода этого транзистора (эмиттер, база, коллектор) вставляем в соответствующие разъемы на мультиметре: E, B и С.

На дисплее мультиметра отобразится коэффициент усиления нашего транзистора.

P.S. Ну вот на этом я и завершаю свою 3 часть о том, как пользоваться цифровым мультиметром-тестером. Это последняя часть — завершающая. Кому мои инструкции были полезны и пригодились в жизни, то поделитесь об этом со своими друзьям и коллегам. Буду очень Вам благодарен. А также подписывайтесь на новые статьи.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как измерить мультиметром | RadioFishka

Посмотрим, как на практике измеряется мультиметром электрическое напряжение, ток и сопротивление.

Измеряем мультиметром электрическое напряжение

Измерим электрическое напряжение, например, на автомобильном аккумуляторе. Автомобильный аккумулятор является источником постоянного тока и напряжение на его клеммах примерно составляет 12 В. Поэтому используем сектор DCV мультиметра.

Следующие наши действия при измерении мультиметром электрического напряжения такие.

  1. Сначала к мультиметру подсоединяем кабели: черный кабель – к разъему COM, красный кабель – к разъему VΩmA.
  2. В данном случае мультиметр используется как вольтметр и подсоединяется к объекту измерений параллельно. Включаем мультиметр, устанавливаем переключатель на диапазон 20V, подсоединяем измерительные кабели к аккумулятору: черный кабель (COM) к отрицательному полюсу, красный кабель (V) к положительному полюсу. При этом ничего выключать или отсоединять в электрической цепи не требуется. Схема измерения показана ниже.

Примечание. Если на дисплее цифрового мультиметра видим лишь цифру 1 без других цифр – это свидетельствует о выборе слишком малого диапазона измерения.

Измеряем мультиметром постоянный ток

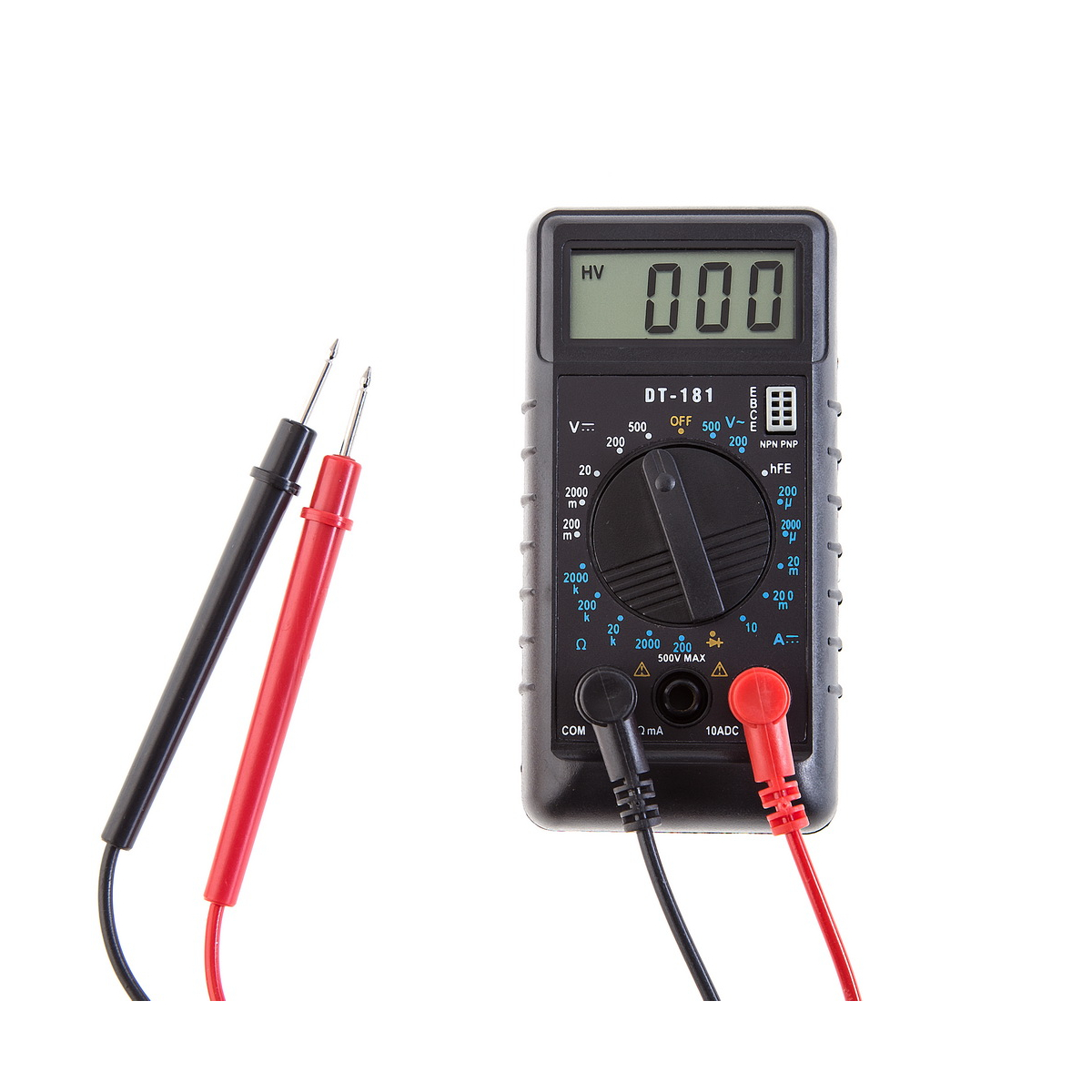

Нужно помнить, что простые мультиметры, такие как DT 830В, предназначены для измерения только постоянных токов, переменный ток ими измерять нельзя.

Последовательность наших действий при измерении мультиметром постоянного тока в простой электрической цепи следующая.

  1. Сначала к мультиметру подсоединяем кабели: черный кабель – к разъему COM, красный кабель – к разъему VΩmA (при токах до 200 mA) и к гнезду 10А (при токах от 200 mA и до 10 А).
  2. При измерении токов более 200 mA поворотный переключатель устанавливаем в положение 10А, а при измерении токов до 200 mA – на сектор DCA. Когда есть сомнения, начинать следует с наибольшего предела измерения.
  3. При измерении тока мультиметр используется как амперметр и подсоединяется к объекту измерений последовательно. Включаем мультиметр, устанавливаем переключатель на нужный диапазон, разрываем электрическую цепь и в разрыв подсоединяем кабели: черный кабель (COM) к отрицательному полюсу, красный кабель (V) к положительному полюсу.
  4. Если подключить мультиметр в режиме измерения тока параллельно (как вольтметр), то в лучшем случае выйдет из строя предохранитель, а в худшем случае – сам мультиметр. Схема включения показана ниже.
  5. На дисплее видим величину тока.

Важно! В случае, если вы попытаетесь в диапазоне 200 mA измерить больший ток, это приведет к выходу из строя предохранителя внутри прибора (менять нужно на аналогичный быстродействующий предохранитель номиналом 200 mA 250 V). Вход 10А предохранителем не защищен! Измерения больших токов старайтесь выполнять за максимально короткое время, не оставляйте прибор включенным в цепь длительное время – мультиметр может выйти из строя. Некоторые производители рекомендуют измерение токов более 5А не делать больше 15 секунд.

Измерение мультиметром электрического сопротивления (режим омметра).

Мультиметр используют для измерения сопротивления электрической цепи, сопротивления резисторов и проверки целостности соединительных проводов. Омметром мультиметра можно измерять только активное сопротивление, а реактивное сопротивление емкостей и индуктивностей переменному току измерить омметром нельзя. В отличие от режимов измерения тока и напряжения, начинать можно как с самого маленького диапазона, так и из самого большого.

Мультиметр подключается параллельно объекту, сопротивление которого необходимо определить. При этом данная электрическая цепь должна быть полностью обесточена и в ней не должен протекать электрический ток. Иначе мультиметр выйдет из строя.

Измеряем сопротивление индикатора в простой электрической цепи. Последовательность наших действий такова.

  1. Обесточиваем электрическую цепь.
  2. Отсоединяем индикатор от электрической цепи.
  3. К измерительному прибору подсоединяем кабели: черный кабель – к разъему COM, красный кабель – к разъему VΩmA.
  4. Поворотный переключатель устанавливаем в положение Ω
  5. Присоединяем щупы мультиметра и на дисплее видим величину сопротивления.

Схема включения показана ниже.

Важно! При работе с мультиметром в режиме измерения сопротивления помним:

  • электрическая цепь или объект, сопротивление которой нужно измерить, должны быть полностью обесточенными;
  • чем ближе измеренное значение к избранному диапазону измерения, тем точнее результат (при индикации на дисплее символа “1” (перегрузка) необходимо переключиться на больший диапазон измерений;
  • при измерении малых сопротивлений необходимо учитывать сопротивление щупов;
  • при измерении больших значений сопротивлений (МОм) возможно длительное установление показателя – постепенный медленный рост показателя до номинального значения.

Помним! Исправность омметра проверяется замыканием щупов друг с другом. В этом случае показания мультиметра должны быть близки к нулю. Если при замыкании щупов мультиметр не показывает точного нуля (это может произойти из-за применения неродных щупов, разряда батарейки и т.д.) необходимо делать поправку к измеренному значению на величину погрешности.

Лабораторная работа «Мультиметр. Измерения мультиметром»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ ТВЕРСКОЙ ОБЛАСТИ

ГБПОУ СПО «РЖЕВСКИЙ КОЛЛЕДЖ»

УТВЕРЖДАЮ

_______________

Зам. руководителя по

методической работе

____________________

Безрученко М.И.

«___» _____________2015г

ОДОБРЕНО

цикловой комиссией

спец.дисциплин

Протокол № ___ от

«___» __________________2015г.

______________________

Лякина И. И.

Методические указания

по выполнению практической работы (6 часов)

Дисциплина:

ПМ. 02.01. МДК 02.01 «Применение микропроцессорных систем»

Тема работы:

«Мультиметр. Измерения мультиметром»

Цель работы:

Выработать практические навыки измерений мультиметром

Пояснения

Приведены в задании

  • Выбор мультиметра;

  • Прозвонка цепи;

  • Прозвонка диода;

  • Прозвонка светодиода;

  • Определение цоколевки транзистора

Оборудование:

(Оснащение рабочего места)

ПК, среда эмулятора EMU-8086; Справочник эмулятора; Методические указания

Правила техники безопасности:

Соблюдать правила поведения в аудитории

Учебная и специальная литература

Методические указания; Задания; Интернет-источник: http://sebeadmin.ru/kak-polzovatsa-multimetrom.html

Порядок выполнения работы:

  • Выполнить задания, в т.ч. индивидуальный вариант задания, по указанию преподавателя;

  • Оформить отчет.

Теоретические сведения:

Мультиметр также часто называют “мультитестером”, потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом – “мульти” (для многого) “тестер”:)

  Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

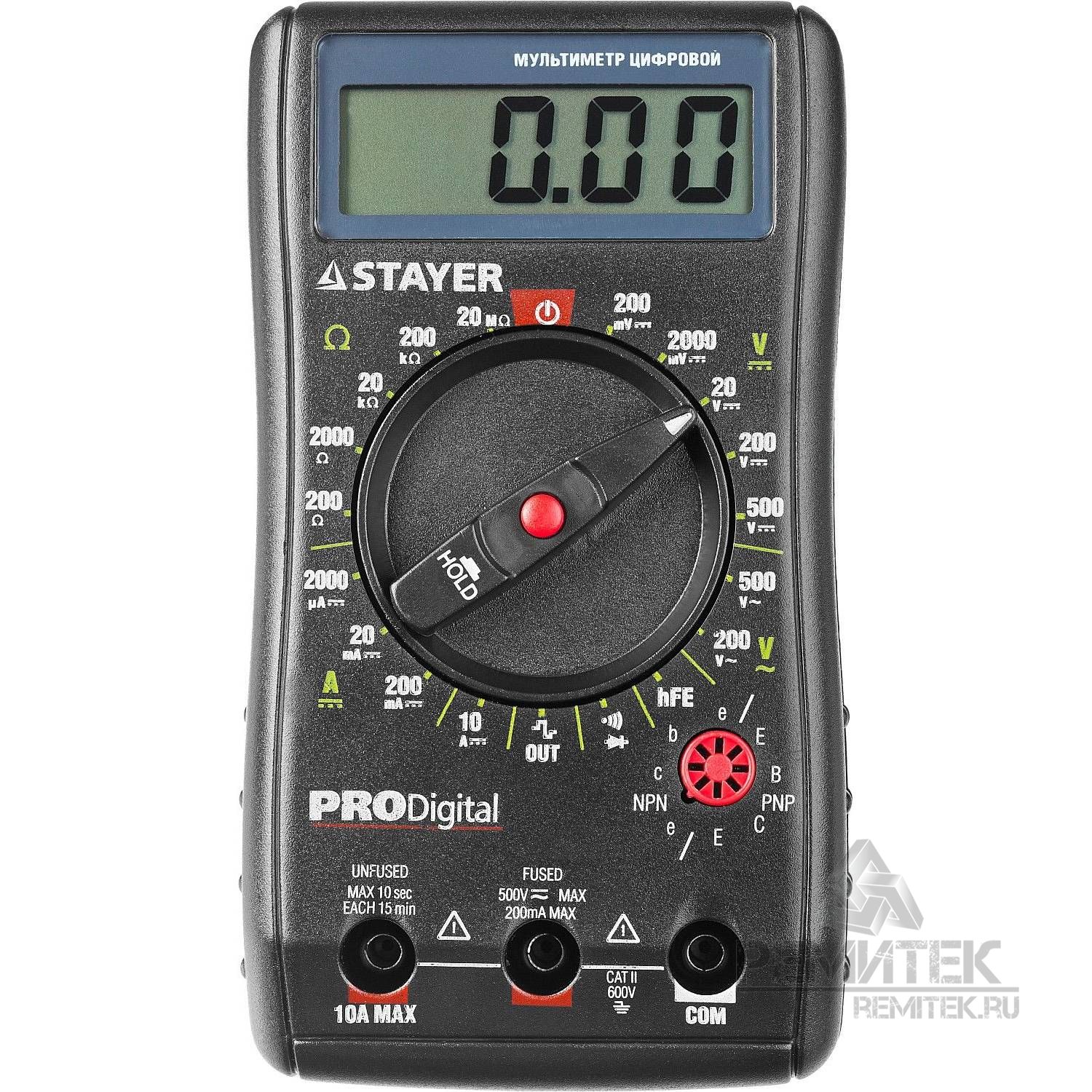

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства. В комплект его поставки входит набор простеньких “щупов” (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или – удобные.

Примечание:

Необходимо (скотчем, изолентой), зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах “щупа” могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

В его верхней части — семисегментное цифровое табло, которое может отображать до четырех цифр (9999 – максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

  Под табло находятся две кнопки. Слева кнопка «Hold» – удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа – «Back Light» – подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

  Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее необходимо снять резиновый защитный чехол и заднюю крышку тестера.

 Внизу красным обведен наш элемент питания, а вверху – плавкий предохранитель, который должен защитить измеритель от выхода из строя в случае перегрузки.

  Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные “щупы”. Общий принцип здесь следующий:

Черный провод (его называют по разному: общий, com, common, масса) это – минус. Мы подсоединяем его к соответствующему гнезду  мультитестера с подписью «COM». Красный – в гнездо справа от него, это – наш “плюс”.

  Оставшееся свободным гнездо слева – для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и – без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что, необходимо быть внимательными, чтобы не сжечь устройство!

  Также необходимо обратить внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это – максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

  Предупреждение! Запомнить следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или – не точны) переключайте прибор на предел, ниже текущего.

    Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку можно вращать в любом направлении.  Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он “течет” по высоковольтным линиям проводов от генераторов электростанций в наши дома, “зажигает” наши лампы освещения и “питает” различные бытовые электроприборы.

  Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще “добывать” в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

  Внутри системного блока всегда течет постоянный ток, так как блок питания компьютера преобразовывает переменный ток (подающегося в жилые дома с подстанции) в постоянный низкого напряжения (необходимый для питания комплектующих компьютера).

  Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, необходимо запомнить наизусть следующие сокращения:

DCV = DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение

ACV = AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение

DCA – (анг. Direct Current Amperage) – сила тока постоянного напряжения (в амперах)

ACA – (анг. Alternating Current Amperage) – сила тока переменного напряжения (в амперах)
  Если приглядется к циферблату измерителя, можно обязательно увидеть, что он делится строго на две части: одна для измерения постоянного и вторая – переменного напряжений.

Две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера  отвечает за измерения тока переменного.

  Пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.

  (Всегда выставлять предел выше, чем измеряемые значения). Мы знаем, что в батарейке – 3,3V и это – ток постоянный. Соответственно – выставляем на круговом переключателе “предел” измерений по шкале постоянного тока в 20 Вольт. Как показано на фото ниже.

Затем – берем наш гальванический элемент (батарейку) и прикладываем к ней измерительные “щупы” мультиметра. Точно так, как на фото ниже:


Следует обратить внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем “плюс” (красный щуп), а к обратной стороне – “землю” (черный).  Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта, что приведет к автоматическому сбросу BIOS при каждом включении компьютера.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) 🙂 следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.




  Более совершенные образцы мультиметров показывают еще и емкость элементов – «F» (она измеряется в Фарадах) и индуктивность – «L» (вычисляется в Генри – “Гн”).

Задание 1

Проверить исправность диода его прозвонкой.

Пояснение:

Суть работы диода в том, что он пропускает электрический ток только в одном направлении- сопротивление близко к нулю, а в другом- оно очень велико, т. е. не пропускает. Для проверки прикладываем измерительные щупы, а затем меняем их местами для изменения полярности. Если диод пропускает только в одном направлении —  значит он исправен.

Задание 2

Проверить исправность светодиода его прозвонкой.

Пояснение:

Светодиод — это не простой диод, он может только работать только в определённом интервале напряжений. Если на его контактах напряжение мало, то его «сопротивление» будет стремиться к бесконечности.

Если прозванивать недорогим мультиметром , то при правильной полярности диод может тускло светится, у дорогих моделей нет вообще никакой реакции.

Если необходимо убедиться в целостности светодиода, егонеобходимо подключить с соблюдением мер безопасности и полярности  к источнику постоянного тока с соответствующей величиной напряжения, но малым током.

Если светодиод не впаян его можно проверить мультитметром, установив его в режим проверки транзисторов (hFE, как показано на рисунке справа). После этого берем  любой светодиод  и его анодный вывод вставляем в разъём E (эмиттер), а другую контактную ножку в разъём С (коллектор), как показано на рисунке. Если  светодиод будет исправным- он засветится.

Задание 3

Проверить исправность конденсатора

 Пояснение:

Для проверки конденсатора придется вспомнить электротехнику, а именно: то что, конденсатор пропускает только переменный ток, постоянный ток он пропускает только в самом начале на несколько микросекунд ( это время зависит от его емкости), а потом – не пропускает. Для того, чтобы проверить конденсатор с помощью мультиметра, нужно помнить, что его емкость должна быть от 0.25 мкФ.

Как проверить конденсатор. Практические эксперименты и опыты

Берем мультиметр и ставим его на прозвонку или на измерение сопротивления, а щупы соединяем с выводами конденсатора.

Т.к с мультиметра поступает постоянный ток мы будем заряжать конденсатор. А т.к мы его заряжаем, его сопротивление начинает возрастать, пока не будет очень большим. Если же у нас при соединение щупов с конденсатором, мультиметр начинает пищать и показывать нулевое сопротивление, то значит выкидываем его. А если у нас сразу же показывается единичка на мультиметре, значит внутри конденсатора произошел обрыв и его тоже следует выкинуть

PS: Большие емкости таким способом проверить невозможно

Задание 4

Определить выводы транзистора, если в данный момент времени нет даташит на него.

Пояснение:

Как определить выводы транзистора, цоколевка

06. 04.2013

Как определить выводы транзистора мультиметром

Иногда бывают ситуации, когда необходимо определить выводы транзистора, где  находится база, коллектор и эмиттер, а справочной информации об этом под рукой нет. Но здесь нет ничего сложного если под рукой есть мультиметр или тестер.

Итак, как определить выводы у транзистора, базу, коллектор и эмиттер мультиметром?

В первую очередь, нужно определить вывод базы. Для этого плюсовым (красным) щупом мультиметра касаемся, одного из выводов транзистора, например левого, а минусовым (черным)  касаемся остальных выводов.  При этом смотрим, какую величину сопротивления показывает мультиметр. Затем касаемся плюсовым среднего вывода, а минусовым левого и правого. Продолжаем менять местами щупы до тех пор пока не найдем такое положение щупов, при котором касаясь щупом одного из выводов, а другим двух остальных, мультиметр будет показывать некоторое сопротивление.


Например, на фотографии видно, что касаясь плюсовым щупом среднего вывода, а минусовым левого и правого, мультиметр показывает сопротивление переходов.

Отсюда делаем вывод, от то базой данного транзистора является средний вывод.

Теперь анализируя значение сопротивлений переходов нетрудно определить где у транзистора находится эмиттер. Дело в том, что значения сопротивлений база — эмиттер и база — коллектор неодинаковое. У перехода база — эмиттер это значение будет больше. На фотографии видно, что между базой (средний вывод) и правым выводом сопротивление перехода больше, значит это и есть эмиттер.

У транзисторов имеющих теплоотвод для установки на радиатор, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Зная расположение коллектора, базу и эмиттер определить будет и вовсе легко.

Отсюда можно определить, что это за транзистор (его структуру), p-n-p (прямой) или n-p-n (обратный). База определилась плюсовым выводом

n-p-n обратный транзистор

(красным), это соответствует n-p-n обратному транзистору.

p-n-p прямой транзистор

Если база определилась минусовым щупом, то это p-n-p транзистор. Рис. выше.

Задание 5

Проверить исправность транзистора.

Пояснение:

Проверка биполярных транзисторов основана на том, что они имеют два n-p перехода, поэтому транзистор можно представить как два диода, общий вывод которых – база. Для n-p-n транзистора эти два эквивалентных диода соединены с базой анодами, а для транзистора p-n-p катодами. Транзистор считается исправным, если исправны оба перехода.

Для проверки транзистора один щуп мультиметра присоединяют к базе транзистора, а вторым щупом поочередно дотрагиваются к эмиттеру и коллектору. Затем меняют щупы местами и повторяют измерение.

Теперь чуть подробнее: Возьмем транзистор структуры N-P-N и проверим эмитерный переход для этого плюсовой щуп тестера подключаем к базе, а минусовой к эммитеру.

Как видим эмитерный переход в прямом подключение имеет небольшое сопротивление, затем мы должны увидеть аналогичные результаты на коллекторном переходе.

А вот затем мы меняем щупы местами и подключаем к области P – минусовой щуп мультиметра, а к области N соотвественно плюсовой щуп. На экране мы должны увидеть бесконечно большое сопротивление.

По результатам четырех измерений мы делаем вывод, что данный транзистор исправен и успешно может быть применен нами в наших радиолюбительских опытах

8

Измерения мультиметром (6 часов)

Учимся пользоваться мультиметром | HamLab

Наши первые шаги в освоении этого прибора будем производить на распостраненном китайском мультиметре
DT 830.Стоит он относительно недорого около 4 у.е.
Включение прибора осуществляется автоматически при установке переключателя в нужный предел измерений. Итак выясним что это за пределы:

DCV – измерение постоянного напряжения

ACV – измерение переменного напряжения

DCA – измерение постоянного тока

hFE – измерение коэффициента передачи транзистора


– генератор прямоугольных импульсов

o))) – прозвонка

-измерение сопротивления

Приступим к измерениям.

При измерении постоянного напряжения ставим переключатель в положение (DCV), и так как у нас батарейка типа Крона выбираем предел 20 вольт.На будущее, если нам даже приблизительно неизвестна величина напряжения или тока, то лучше начинать с максимальной величины предела. Берем щупы прибора и соответственно касаемся выводов батареи.Красным к плюсу, а черным к минусу.рис 1.

Рис. 1.

На дисплеи высветится значение напряжения, в нашем случаи это 8.59 В. Если же вы перепутаете полярность(подключили красный щуп к минусу, а черный к плюсу) то ничего страшного не произойдет просто на индикаторе высветится знак “-” рис 2.

Рис. 2.

Если же на индикаторе высветилась 1 рис 3.

Рис. 3.

значит измеряемое вами напряжение или ток выше того предела который вы установили.В этом случаи вам необходимо переключить переключателем предел выше того который выставлен в данный момент. Если этого не сделать то через некоторый момент времени прибор подаст звуковой сигнал, и если после этого ничего не сделать то прощай мой любимый мультиметр.

Измерение переменного напряжения аналогично измерению постоянного напряжения описанного выше с той лишь разницей, что всеравно куда подключать красный, а куда черный щупы.

Для измерения постоянного тока собираем простую цепь состоящую из блока питания и какой нибудь нагрузки (возьмем к примеру обычную лампочку). Подключаем щупы как показано на рис 4.

Рис. 4.

На дисплее высветилось 0.34 .Значит в нашей цепи протекает ток порядка 340 мА.
Примечание. Для измерения токов выше 200 мА необходимо переключателем выставить предел на 10 А, а красный щуп вставить в верхнее гнездо.

Генератор. Генератор мультиметра генерирует прямоугольные импульсы с частотой следования 50 Гц и амплитудой примерно 5 В. Эта функция необходима для проверки каскадов усилителей т. е пропускает и усиливает ли он сигнал или нет. Простой пример: Нету звука в комп. колонках.Подключаем мультиметр к колонкам и если слышим жужжащий звук, радуемся колонки целы.Значит проверяем Sound Card и т.д.

Прозвонка.Эта функция необходима для прозвонки проводов.Берем два длинных провода подсоеденяем щупы к началу и концу провода. Если слышим сигнал значит мы нашли начало и конец этого провода, если нет то подсоеденяем щуп к другому концу.Услушили звук? Нет! Тогда провод переломан.


Режим hFE- измерение коэффициента передачи транзистора. Для измерения берем транзистор в корпусе КТ-26 и вставляем в специальный разъем рис 5.

Рис. 5.

напротив дырок которого нанесены надписи E B C (эмиттер , база , коллектор), а снизу NPN(слева) и PNP(справа) (структура транзистора). Если структура и цоколевка транзистора вам известна то вставляем его в соответствующие дырочки, если же нет то методом научного тыка добиваемся показаний прибора.

Измерение сопротивления тоже не требует особых навыков, для этого необходимо лишь подключить исследуемый резистор к щупам
и установлением необходимого предела добиться показаний прибора рис 6. В данном случаи сопротивление исследуемого  резистора 8.3 кОм.


Рис. 6.

Постскриптум.

Если на дисплее высвечивается значок батареи рис. 7,

Рис.7.

ее необходимо заменить в противном случае возрастет погрешность и мультиметр будет вам бессовестно врать.

В некоторых случаях для удобства пользованием щупами советую надеть на них “крокодилы” рис. 8.

Рис. 8.

Если у вас перестал работать генератор , а у меня это было несколько раз из-за того, что я подал большое напряжение на щупы в пределе измерений сопротивления, то посмотрите предохранитель который находиться внутри корпуса на плате в 100% случаях он сгорает.

Напоследок.
Если пределов измерений данного мультиметра вам не хватает (мне лично не хватило), то советую приобрести мультиметр типа DT 9208 A рис.9 и рис. 10,

Рис. 9.

Рис. 10.

стоит он правда в 3,5 раза дороже.Но помимо того, что может измерить описанный выше DT 830, его старший брат может измерить:
Переменный ток до 20 А
Емкость до 20 мкФ
Сопротивление до 200 МОм
Частоту до 20 кГц
Логические уровни (1 и 0)
Температуру

Плюс имеется, кнопка включения/выключения, кнопка HOLD нажатие которой позволяет удержать показания, поднимающийся на 80 град дисплей, силиконовый чехол с подставкой и держателями щупов и автоматическое выключение при неактивности прибора.

© Савицкий А. 2006 г.


Данная статья является собственностью сайта HamLab(Схематехник). Перепечатка запрещена!

Всё про цифровой мультиметр: принцип работы, как измерять

Мультиметр цифровой — это универсальный прибор для измерения электрических параметров, который сочетает действие амперметра, вольтметра и омметра в одном приборе, который выводит показания на небольшой дисплей. Существуют, как стендовые, так и переносные мультиметры.

Мультиметр цифровой
Обратите внимание на основы электричества и на приборы электроники.

Преимущество цифрового мультиметра над приборами с измерительным механизмом заключается в том, что показание прибора по шкале должны пересчитываться в том случае, если стрелка прибора остановилась между отдельными делениями на шкале. Цифровые измерительные приборы не нуждаются в перерасчете показаний, изображая их в виде чисел на дисплее. Также цифровые мультиметры более чувствительны к малым изменениям тока и поэтому более точны по сравнению с другими приборами, измеряющими электрические параметры.

На постсоветском пространстве такой прибор известен под сленговым названием «Цэшка», т.к. названия советских мультиметров начинались с буквы «Ц».

Принцип действия цифрового мультиметра

В основе цифрового мультиметра лежит АЦП двойного интегрирования — аналого-цифровой преобразователь, в котором входной сигнал сравнивается с опорным.

Для того, чтобы измеритель показывал величину электрического параметра, измеритель должен быть электрически подсоединен к схеме или ее компоненту. Эти подсоединения выполняются набором проводов. Черный провод обычно называется общим или отрицательным, красный — положительным.

На одном конце каждого из проводов находится вилка, которая подключается в гнездо измерителя. Другой конец каждого провода используется для создания контакта со схемой или ее компонентом, который должен быть промерен.

Чтобы измерить постоянный ток, измеритель должен быть включен последовательно со схемой, в которой производятся измерения. Если прибор, который настроен на измерение тока, случайно будет включен параллельно с источником напряжения, напряжение может послужить причиной того, что избыточный ток потечет через измеритель и повредит его.

Чтобы измерить напряжение, измеритель должен быть включен параллельно с источником напряжения. Поскольку напряжение одинаково во всех ветвях параллельной схемы, напряжение, которое должно быть измерено, будет и на измерителе, в результате чего измеритель покажет уровень напряжения.

Измерения сопротивлений должны проводиться на обесточенных цепях. При измерениях сопротивлений используется небольшая внутренняя батарея для питания схемы измерителя и сопротивления, которое должно быть измерено.

Порядок измерения цифровым мультиметром

1) Включите измеритель нажатием кнопки ON/OFF
2) Выберите нужный тип измерения нажатием соответствующей кнопки
3) Выберите нужный диапазон измерений нажатием соответствующей кнопки переключения диапазонов
4) Подсоедините измерительные провода в соответствующие гнезда на панели.
5) Прижмите концы измерительных проводов к испытуемым точкам (или прикрепите провода к компоненту). Для измерения сопротивления нет необходимости выставления нуля, как это нужно было делать в вольт омметре, ламповом вольтомметре и вольтомметре на полевых транзисторах.
6) Снимите показания с дисплея.

Введение в измерительный прибор: что такое мультиметр?

Мультиметр – измерительный прибор, практически незаменимый в электронике. Не можете понять, что пошло не так в вашей цепи? Не волнуйся! Мультиметр сделает всю работу и поможет вам устранить эту проблему.

Прежде чем мы сможем начать изучать мультиметры сегодня, вам следует знать несколько основных понятий, прежде чем мы сможем это сделать:

  • Напряжение: разница в заряде двух точек.
  • Ток: поток электрических зарядов.
  • Сопротивление: мера сопротивления току.

Если вам нужно что-то вспомнить об этих концепциях, загляните в эти блоги!

Оставив это в стороне, теперь мы можем перейти к тому, что будет рассмотрено в этой теме:

  • Обзор мультиметра
  • Как измерить напряжение, ток и сопротивление?
  • Рекомендации для мультиметра
  • Проекты с мультиметром

Обзор мультиметра

Что такое мультиметр?

Мультиметр известен как мультитестер или ВОМ (вольт-омный миллиамперметр).Это универсальный электронный измерительный прибор, который сочетает в себе несколько функций измерения. Таким образом, он сможет устранить проблемы с вашей схемой или электроникой!

Есть два типа мультиметров, но обычный мультиметр может измерять напряжение, ток и сопротивление. Мы рассмотрим более подробно в последней части этого руководства.

Типичный мультиметр в наши дни выглядит так:

Типы мультиметров

Хотя в наши дни мы в основном используем цифровые мультиметры, как я кратко упомянул ранее, есть два типа мультиметров:

Давайте поговорим о разрешении мультиметров, прежде чем указывать их различия: разрешение мультиметра – это наименьшая часть шкалы, которая может быть отображена, которая зависит от шкалы.

Аналоговый мультиметр

Аналоговые мультиметры более чувствительны к изменениям, чем цифровые мультиметры, поэтому они могут давать более точные показания. Однако из-за того, что он настолько чувствителен, его трудно читать и возникают задержки.

Типичный аналоговый мультиметр
Цифровой мультиметр

Разрешающая способность мультиметра часто определяется числом разрешенных и отображаемых десятичных разрядов. Некоторые цифровые мультиметры также могут настраивать свое разрешение!

Детали цифрового мультиметра

Мультиметр состоит из 3 основных частей:

  • Дисплей: здесь отображаются измерения
  • Ручка выбора: позволяет выбрать, что измерять
  • Порты: куда вы подключаете зонды

Он также должен поставляться с датчиками, и имейте в виду, что цвет не имеет значения!


Как измерить напряжение, ток и сопротивление?

Непрерывность

Прежде чем мы перейдем к измерениям, важно знать, как проверить целостность вашей цепи.Непрерывность позволяет обнаруживать ошибки и устранять неполадки в вашей цепи.

Для этого поверните ручку на этот символ:

Это позволит очень небольшому количеству тока течь без сопротивления. Затем вы можете приступить к касанию двух щупов вместе. Если ваша цепь подключена, вы должны услышать непрерывный звук. Если нет, то это знак для устранения неполадок!

Примечание. Не все мультиметры имеют эту опцию, но большинство мультиметров должно иметь такую ​​возможность.

Измерение напряжения

Все, что вам нужно сделать, это подключить щупы и установить необходимое вам напряжение.Ниже приведен пример измерения напряжения батареи:

Примечание: ваш красный датчик должен быть подключен к положительной клемме, проделайте то же самое с черными датчиками. В противном случае вы получите отрицательное значение.

Измерение тока

Чтобы измерить ток, вам необходимо подключить щупы в обратную сторону от того, что вы делали для измерения напряжения. Это связано с тем, что ток следует измерять последовательно. Таким образом, это будет выглядеть примерно так:

Измерение сопротивления

Ваши щупы должны быть расположены так, как если бы вы измеряли ток, просто поверните ручку до символа сопротивления.Все, что вам нужно сделать, это выбрать необходимое напряжение. Должно получиться так:

Примечание. Никогда не пытайтесь измерить сопротивление в цепи с резисторами, поскольку показания будут неточными.


Рекомендации к мультиметру

Теперь, когда мы знаем, как работает мультиметр, я порекомендую 2 мультиметра, которые мы предлагаем в Seeed, и, надеюсь, вы найдете тот, который удовлетворит ваши потребности!

Цифровой измеритель емкости (34 долл.90)

Наш цифровой измеритель емкости (34,90 долл. США) отличается высокой точностью измерения и широким диапазоном измерения, что делает его долговечным и высоконадежным. Мультиметр компактный, карманный и легкий! Хотя это самый простой мультиметр из рекомендаций, он определенно удовлетворит любого новичка, который ищет удобный для начинающих мультиметр!

Что включено:

  • Цифровой мультиметр
  • Пара кабелей датчиков
  • Измерительный разъем
  • Черный мешок

Характеристики:

  • Мультиметр для начинающих
  • Высокая точность измерения, широкий диапазон измерений
  • Приложение LSI: индикация низкого заряда батареи, быстрая выборка
  • Портативный и карманный
Миниатюрный цифровой интеллектуальный пинцет

DT71 – измеритель LCR / ESR, мультиметр, тестер SMD со встроенным генератором микросигналов (

$ 59. 00 )

Наш мини-цифровой пинцет – это инструмент для многофункциональных измерений с измерением полного дифференциального входа. Таким образом, это идеально подходит для тех, кто хочет что-то более функциональное, чем обычный мультиметр!

Что включено:

  • Контроллер DT71
  • 2 наконечника для пинцета
  • Испытательные рычаги
  • Кабель для передачи данных
  • Кейс для переноски
  • Инструкции по безопасности

Характеристики:

  • Уникальная тройная структура: контроллер, контрольные рычаги и наконечники пинцета – все в одном! Они также могут быть разделены, комбинируются и заменяются.
  • Для работы слегка прикоснитесь к верхней части контроллера! Включает интеллектуальные функции, такие как автоматическая идентификация и автоматическое отключение.
  • Различные типы измерения: сопротивление, напряжение, индуктивность, диод и т. Д.
  • Двойные встроенные перезаряжаемые литиевые батареи = срок службы до 10 часов. Однако для полной зарядки требуется всего 2 часа!
  • Встроенный миниатюрный генератор сигналов осциллограмм: вывод сигналов осциллограмм и помощь в отладке, а также при обслуживании сложных электронных систем.
  • Автоматически идентифицирует SMD и быстро распознает различные компоненты.
  • Портативный и компактный (поставляется в держателе!)
  • Оснащен OLED-экраном на контроллере, поворачивающемся на 360 °, обеспечивает видимость под всеми углами с интеллектуальным управлением влево / вправо.

Использование мультиметра в проектах

Картофельная батарея

Хотите сделать аккумулятор своими руками? Вот забавный проект, в котором вы можете попробовать зажечь лампочку, используя фрукты или овощи!

Что вам понадобится:

  • 3 картофеля (или фруктов!)
  • 3 медных и цинковых электрода
  • 6 зажимов типа «крокодил»
  • 3 красных светодиода
  • цифровой мультиметр
  • Пьезоэлектрический зуммер

Звучит интересно? Щелкните здесь для получения дополнительных инструкций!

Насколько ярка ваша светящаяся палочка?

Хотите поэкспериментировать со светящимися в темноте предметами? Не смотрите дальше! Этот проект позволяет вам измерять свет, излучаемый люминесцентными материалами.

Что вам понадобится:

  • Цифровой мультиметр
  • Фоторезистор
  • 2 зажима типа «крокодил»
  • Стеклянная банка с крышкой
  • Светящиеся палочки
  • Алюминиевая фольга
  • Черная изолента
  • Просверлите сверлом 1/4 дюйма, чтобы проделать отверстие в емкости крышка

Щелкните здесь, чтобы посетить их веб-сайт для получения подробных инструкций!


Сводка

Вот и все, мультиметр! Мы обсудили, что такое мультиметр, его использование и показали вам некоторые наши рекомендации.Сообщите нам, если мы вам чем-то помогли! Мы надеемся, что после этого вы лучше разбираетесь в мультиметрах!

Следите за нами и ставьте лайки:

Продолжить чтение

Цифровой мультиметр

| Лучшие цифровые мультиметры

Выберите лучший цифровой мультиметр Tektronix или Keithley для вашего приложения

Keithley и Tektronix предлагают широчайший ассортимент настольных и системных цифровых мультиметров для удовлетворения любых требований к измерениям. Эта линейка цифровых мультиметров (DMM) отвечает требованиям студенческих лабораторий к базовым цифровым мультиметрам и быстрым и точным мультиметрам для производственных испытаний компонентов, модулей и собранных продуктов.

Получите следующие преимущества настольного цифрового мультиметра:
  • Цифровые мультиметры с разрешением от 5½ разряда до 8½ разряда
  • Базовая точность измерения напряжения 6ppm на 8½-разрядном цифровом мультиметре для калибровочных лабораторий
  • Быстрая скорость выборки 1 млн отсчетов / с для захвата сложных низкоуровневых профилей тока с устройств IoT или других беспроводных устройств
  • Чувствительность 1 мкОм и 1 пА для тестирования маломощных устройств для исследований, проектирования и производственных испытаний
  • Широкий спектр функций измерения, таких как напряжение постоянного и переменного тока, постоянный и переменный ток, двух- и четырехпроводное сопротивление, целостность цепи, частота, период, RTD, температура термистора и термопары, проверка диодов и емкость
  • Многочисленные варианты интерфейса, включая LAN / LXI, USB-TMC, GPIB и RS-232 для сбора данных и автоматического тестирования
  • Интеллект для выполнения тестов и создания индивидуальных измерений с минимальным взаимодействием с ПК
  • Расширение измерений до десяти каналов

Сравните цифровые мультиметры от Tektronix и Keithley

Если необходимы многоканальные измерения более десяти каналов, см. Наши системы коммутации и сбора данных.

Также рассмотрите приборы Keithley Source Measure Unit (SMU) со встроенным цифровым мультиметром, блоком питания, источником тока и возможностью электронной нагрузки.

Часто задаваемые вопросы о цифровом мультиметре

Что такое цифровой мультиметр?

Цифровой мультиметр измеряет электрические раздражители, включая напряжение, ток и сопротивление. Это диагностический инструмент, которым ежедневно пользуются технические специалисты и инженеры-электрики. Он сочетает в себе функции вольтметра, амперметра и омметра.

Как работают цифровые мультиметры?

Цифровые мультиметры присоединяются к зондам, проводам или зажимам, которые подключены к электронному устройству. Затем они измеряют напряжение, ток или сопротивление устройства и используют аналого-цифровой преобразователь для отображения значения на дисплее.

Как выбрать цифровой мультиметр?

Когда дело доходит до выбора цифрового мультиметра, необходимо учитывать ряд факторов, начиная с того, где вы будете его использовать. Вы также захотите посмотреть на точность, скорость и количество каналов, необходимых для выполнения вашей работы.

Как пользоваться цифровым мультиметром?

Цифровой мультиметр очень прост в использовании. При использовании настольного цифрового мультиметра вы выбираете правильный режим измерения, затем присоединяете зонды, зажимы или выводы как к цифровому мультиметру, так и к тестируемому устройству, чтобы выполнить измерение.

Для чего нужен цифровой мультиметр?

Цифровой мультиметр часто используется для проверки одного из факторов закона Ома (напряжения, тока и сопротивления). Инженеры в лаборатории и на местах также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности.

В чем разница между портативными и настольными цифровыми мультиметрами?

Переносные цифровые мультиметры

используются электриками, подрядчиками и специалистами по HVAC для проведения измерений и поиска неисправностей в потенциально опасных системах в полевых условиях. Настольные цифровые мультиметры – это инструменты, используемые инженерами-электриками и электронщиками для выполнения более сложных измерений и повышения уверенности в своей конструкции. Эти инструменты чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за низкоуровневым или переходным сигналом, а также взаимодействие с другими приборами.

Как измерить ток цифровым мультиметром?

Цифровой мультиметр измеряет ток, становясь частью цепи и измеряя ток, проходящий через прибор. Узнайте больше о том, как разорвать цепь и провести измерения, с пошаговыми инструкциями по измерению тока с помощью цифрового мультиметра.

Советы по безопасности цифрового мультиметра

Цифровые мультиметры

в целом безопасны при условии, что они используются в соответствии с инструкциями к прибору и соблюдаются передовые методы безопасности.Ниже приведены несколько советов по обеспечению вашей безопасности при использовании цифрового мультиметра.

  • Знайте свои электрические параметры. Любое ИУ будет иметь набор электрических параметров, связанных с номиналами CAT. Никогда не используйте цифровой мультиметр, не соответствующий вашей работе или тестовой среде.
  • Надевайте соответствующие СИЗ. Прежде чем прикасаться к тестируемому устройству или инструменту, убедитесь, что у вас есть подходящие СИЗ, которые обычно включают перчатки и резиновые коврики.
  • Испытание в безопасной среде. Держите все рабочие поверхности чистыми и сухими и никогда не работайте в среде с легковоспламеняющимися жидкостями или парами.
  • Безопасное включение и выключение питания. Никогда не подключайте и не отключайте зонды или провода, пока они подключены к источнику напряжения. И не прикасайтесь к открытым соединениям и компонентам при наличии питания.
  • Используйте правильные входы для сигнала: Всегда используйте соответствующие разъемы для сигнала, который вы измеряете (ток или напряжение), и для правильного уровня измеряемого тока.
  • Установите соответствующий диапазон: Перед выполнением измерения убедитесь, что вы установили соответствующий диапазон, чтобы избежать потенциального повреждения оборудования или причинения травм.

Ресурсы цифрового мультиметра

Хотите подробные спецификации? Загрузите наше руководство по выбору или сравнительную таблицу. Хотите сделать шаг назад и изучить основы? Прочтите наш блог о том, как использовать и выбрать цифровой мультиметр.

Модуль

Измерение без нагрузки | PVEducation

Простое модульное измерение с помощью мультиметра

Перед продолжением прочтите инструкции по технике безопасности.

Для измерения полной выходной мощности солнечного модуля требуется нагрузка. Однако в качестве первого шага мы можем использовать простой мультиметр для измерения без нагрузки, чтобы получить напряжение холостого хода (V OC ) и ток короткого замыкания (I SC ). Для больших наружных модулей подойдет любой мультиметр со шкалой тока от 10 А (ампер) до 50 В (вольт). См. Ниже требования к модулям меньшего размера. Термопистолет для измерения температуры панели пригодится в особенно жаркие дни.Выберите солнечный день и направьте модуль так, чтобы он смотрел на солнце. Убедитесь, что ни один из модулей не затенен. Даже затенение части одного угла модуля приведет к значительным потерям на выходе.


Переносной мультиметр. Для измерения солнечной панели используются настройки 10 А и 200 В. (источник изображения)

В типичном мультиметре отрицательная клемма – это черный провод и помечена как COM. Подключите красный провод к клемме V для измерения напряжения и к клемме 10 A для больших токов.Если вы не знакомы с мультиметром, вот веб-сайт, который описывает, что такое мультиметр, и вот ссылка о том, как использовать мультиметр. Также есть видео на YouTube.


Пистолет для измерения температуры (источник изображения)

Температурный пистолет действительно нужен только в очень жаркие дни. Температуру следует измерять на задней стороне модуля, поскольку отражение солнца от модуля исказит показания. Излучательная способность материала также будет влиять на показания, поэтому при наведении датчика на металлическую поверхность показания будут отличаться от показаний заднего листа, даже если они имеют одинаковую температуру.В большинстве случаев пистолет можно направить в любое место на задней стороне листа и дать надежные показания. Тем не менее, кусок черной ленты на модуле также можно использовать для более надежного считывания.

Измерение Voc

Для V OC установите мультиметр на шкалу постоянного напряжения, превышающую ожидаемое напряжение модуля. Если не уверены, используйте шкалу 200 В. Подключите выводы мультиметра, как показано ниже, к выводам солнечной панели (питание к источнику питания и заземление к земле) и запишите напряжение.Показания V OC будут уменьшаться по мере нагрева модуля, и это изменение будет учтено ниже. Запишите температуру поверхности панели и время дня, когда были сделаны ваши измерения.


Настройка постоянного напряжения 200 В.


Правильное подключение проводов для измерения напряжения. Если показание напряжения отрицательное, попробуйте переключить провода

Измерение Isc

Перед изменением настройки отключите мультиметр от модуля.Для I SC установите мультиметр на шкалу постоянного тока, превышающую ожидаемый ток модуля. Если не уверены, используйте шкалу 10 А. Замените шнур питания (красный) на розетку на 10 А, чтобы предотвратить перегорание предохранителя внутри мультиметра при проведении измерений. Подключите выводы мультиметра к выводам солнечной панели и запишите напряжение.

Видео о том, как измерить ток мультиметром, можно найти на YouTube.


Модуль с подключенным мультиметром.


Модуль с подключенным мультиметром.Уставка 10 А, постоянный ток


Правильно подключенные выводы для проверки постоянного тока. Убедитесь, что провод мультиметра подключен к розетке на 10 А.

Обсуждение

Умножение V OC и I SC вместе дает грубую оценку мощности. В этом примере Voc равен 35,8 В, ток равен 10,07, а произведение равно 363,5 Вт. Однако мы также должны учитывать коэффициент заполнения.Уравнение максимальной мощности (P MAX , или иногда записывается MPP):

$$ P_ {MAX} = V_ {OC} \ times I_ {SC} \ times FF $$

Мы не можем измерить коэффициент заполнения без нагрузки, но обычно он составляет около 0,7, поэтому наш P MAX в данном случае составляет 254,5 Вт. Определив фактическое значение V , OC , I SC и расчетное значение P MAX . панели и сравнивая ее с рейтингом модуля, можно быстро оценить, работает ли панель почти оптимально.На изображении ниже есть изображение рейтинга этой панели. Поскольку V OC и I SC панели очень похожи на результаты, полученные в этих измерениях, вполне вероятно, что панель работает хорошо.


Пример рейтинга панели, предоставленный производителем.

Ограничения

Хотя это быстрый и простой способ узнать некоторую информацию о качестве модуля, существует несколько явных ограничений.Хотя этот метод показывает, что солнечный модуль работает и выдает некоторое количество энергии, он не может охарактеризовать эффективность модуля или дать какие-либо дополнительные характеристики. Этот подход также не позволяет построить кривую ВАХ, что означает, что, хотя P MAX можно оценить, его нельзя определить точно или показать, как на панель может повлиять шунтирующее или последовательное сопротивление. Чтобы лучше понять, как панель будет работать с нагрузкой, и получить эти недостающие точки данных, обратитесь к следующей странице.Измерение V OC будет иметь точность в пределах 10%, но I SC может отличаться на 50% или более.

Варианты V

OC

V OC очень зависит от температуры и, в меньшей степени, от интенсивности солнца. Каждая ячейка в модуле упадет примерно на 2,2 мВ / ° C. Стандарт для измерения модуля составляет 25 ° C, поэтому нам необходимо внести поправку на 2,2 мВ на ячейку на каждый градус выше 25 ° C. Для корректировки температуры в кремниевом модуле используйте следующую формулу:

$$ V_ {исправлено} = V_ {измерено} + 0.0022 \ раз N \ раз (T_ {измерено} – 25) $$

, где измеренное значение V , – напряжение, измеренное при V , OC , измеренное значение T , – температура модуля в градусах Цельсия, а N – количество ячеек в модуле.

Вариант I

SC

I SC изменяется пропорционально интенсивности солнца, которая меняется в зависимости от местоположения и времени суток. Измерение интенсивности солнца – непростая задача, о которой мы поговорим на следующих страницах. Грубая оценка дается путем измерения более чем одного модуля.Если все они имеют примерно одинаковые размеры I SC , то, вероятно, все они работают правильно. Измерение в пасмурный день даст около 10-20% номинальной мощности. Замеры в тени или в гараже

Благодарность

Содержание измерения модуля было разработано программой QESST Research Experience for Teachers (RET) летом 2018 года. Члены команды (в алфавитном порядке):

  • Скотт Карриер (учитель естествознания четвертого класса, школа Хайленд-Лейкс, объединенный школьный округ Дир-Вэлли
  • Лорен Д’Амико (учитель естественных наук, средняя школа Барселоны, район начальной школы Альгамбра)
  • Марк Калхун (учитель физики, Средняя школа Camelback, школьный округ Phoenix Union)
  • Эллиот Холл (учитель естественных наук, средняя школа Барселоны, школьный округ Альгамбра)
  • Алисса Джонсон (Средняя школа Акимель-Аль, Округ начальной школы Кирены)
  • Милт Джонсон (учитель физики и инженерии, высшая школа биологических наук и инструктор муниципального колледжа Марикопа)
  • Лия Моран (Средняя школа Sonoran Trails, Объединенный школьный округ Кейв-Крик)
  • Мередит Моррисси (учитель естественных наук, средняя школа Темпе, Объединенный школьный округ Темпе)
  • Мира Рамос (учитель математики и естественных наук, округ начальной школы Альгамбры)
  • Тамара Уоллер (учительница четвертого класса, район начальной школы Альгамбры)
  • Эллисон Вульф (учитель наук и устойчивого развития в старших классах средней школы Темпе, Объединенный школьный округ Темпе)
Цикл измерения цифрового мультиметра

– NI

Перед каждой фазой измерения существует время установления. В следующей таблице перечислены значения времени установления по умолчанию для высокопроизводительных цифровых мультиметров PXI.

Функция

Расчетное время

Постоянный ток В (100 мВ – 10 В) 1 мс
Постоянный ток (100 В, 300 В) 2 мс
DCV AutoRange 2 мс
Сопротивление 10 кОм 1 мс
Сопротивление 10 кОм 5 мс
Сопротивление 100 кОм 25 мс
Сопротивление 1 МОм 100 мс
Сопротивление 10 МОм 250 мс
Resistance AutoRange 50 мс
AC V DC сопряжение 3 мкс
AC V AC сопряжение 1 с
Частота / период 500 мс
Постоянный ток I 100 мкс
AC I 3 мкс
Диод 10 мс


Вы можете изменить эти значения, сделав их длиннее или короче. На следующем рисунке показан цифровой мультиметр, подключенный к трем тестируемым устройствам (ИУ) через переключатель мультиплексирования:

Каждый раз, когда внешний переключатель переключает каналы, вход цифрового мультиметра подключается к другому напряжению или сопротивлению (Ом). Каждый раз, когда происходит этот процесс, цифровой мультиметр, взаимодействуя с источником, ведет себя как RC-цепь с временем установления, которое соответствует:

ST = kRC

Где:

R = эквивалентное сопротивление (Ом) источника
C = эквивалентная входная емкость, измеренная цифровым мультиметром (C DMM + C CX + вход C) , где C CX = C C1 или C C2 или C C3 (емкость кабеля) в зависимости от выбранного значения
k = значение, связанное с требуемой точностью, как показано в следующей таблице; увеличивается по мере увеличения требуемой точности
ST = необходимое время установления

Примечание NI обычно не рекомендует сканировать токи напрямую. Оптимальным методом сканирования токов является включение шунтирующих сопротивлений в тестовую систему, а затем сканирование напряжения.

к

Ошибка

Требуемое разрешение
(для шага полного диапазона)

3 4,98%
4 1,83%
5 0.674%
6 0,248%
7 0,091%
8 0,033% 3½ цифры
9 0,012%
10 0,0045% 4½ цифры
11 0,0017%
12 0,00061% 5½ цифр
13 0. 00023%
14 0,000083% 6½ цифр
15 0,000031%
16 0,000011% 7 цифр


Изменение времени установления по умолчанию может быть важным при измерении или сканировании сопротивлений (Ом) со значениями выше 10 кОм, когда C> 500 пФ и когда скорость имеет первостепенное значение. Цифровой мультиметр имеет входную емкость 120 пФ, но емкость кабеля может быть значительно больше.Диэлектрическая абсорбция материала кабеля усложняет проблему времени установления.

При переходе к следующему измерению рассмотрите следующий пример. Предположим, что скачок 10 В происходит в диапазоне 10 В с требуемым разрешением 6½ разряда. Ссылаясь на предыдущую таблицу для настройки 6½ разряда, требуется k = 14. Рассмотрим следующий шаг 10 мВ в диапазоне 10 В. Шаг, составляющий 0,1% от диапазона (10 мВ / 10 В = 0,1%), может наблюдаться только до 0,1% сверх этого диапазона (при разрешении 6½ разряда).В этом примере максимальное время, необходимое из предыдущей таблицы, соответствует k = 7, что дает 0,091%. Если известно, что разница между каналами никогда не превышает 10 мВ, можно значительно сэкономить время установления. Если вы не можете предсказать, каковы значения от канала к каналу, учитывайте точность, необходимую для измерения. Затем предположите, что размер шага равен полному диапазону, чтобы определить k .

Анализ в предыдущем примере предназначен для работы с фиксированным диапазоном.Вы можете выбрать автоматический выбор диапазона для измерения, но при этом возникают дополнительные задержки, когда цифровой мультиметр ищет подходящий диапазон для измерения. NI не рекомендует AutoRange для оптимальной скорости.

Мультиметр – Практический EE

Мультиметр – незаменимый инструмент для инженеров-электриков и техников. Базовые мультиметры могут измерять напряжение, ток и сопротивление. Более продвинутые мультиметры также могут измерять частоту, емкость, индуктивность и проводимость диодов.Ниже показано изображение мультиметра Fluke 177.

Мультиметр Мультиметры

поставляются с измерительными щупами, обычно черного и красного цвета. Черный зонд подключается к розетке бананового разъема COM в нижней части. Красный зонд подключается к одной из трех других розеток банановой вилки в зависимости от того, что вы хотите измерить. Подключите его к гнезду V для измерения напряжения, сопротивления, емкости и диодов. Подключите его к розетке 400 мА для измерения тока до 400 мА и подключите к розетке 10 А для измерения тока от 400 мА до 10 А.

Для измерения напряжения, сопротивления, емкости и диодов подключите щупы к проверяемой цепи, чтобы мультиметр находился параллельно с тем, что вы измеряете. Например, чтобы измерить сопротивление резистора, подключите черный щуп к одному выводу резистора, а красный щуп – к другому.

Для измерения тока подключите мультиметр последовательно к компоненту, через который вы хотите измерить ток. Например, если вы хотите измерить ток через резистор, отключите один вывод резистора от цепи, подключите один щуп мультиметра к этому выводу, а другой щуп мультиметра подключите к цепи, в которой резистор был отключен.Таким образом, ток, протекающий через резистор, протекает через мультиметр.

Параллельное соединение для измерения напряжения, емкости, сопротивления и диодов Последовательное соединение для измерения тока

Что касается полярности, если напряжение красного зонда выше, чем напряжение черного зонда, то измерение напряжения будет положительным, иначе оно будет отрицательным. При измерении тока, если ток течет в красный датчик и выходит из черного датчика, то измерение тока будет положительным, в противном случае – отрицательным.

Наконечники мультиметра:

  • Функция звукового сигнала для обнаружения низкоомных соединений чрезвычайно полезна.
    • Поскольку он издает слышимый шум, вы можете следить за тем, что вы исследуете, а не за счетчиком.
    • Подайте звуковой сигнал для проводников кабеля, чтобы увидеть, какой контакт с одной стороны к какому – на другой.
    • На печатных платах определите, к какому выводу микросхемы идет сигнал, установив один датчик на сигнал, а затем проведите другим датчиком по выводам микросхемы.Он издает звуковой сигнал, когда вы нажимаете на контакт, к которому подключен сигнал.
  • При настройке на измерение постоянного тока мультиметры проводят измерения через фильтр нижних частот с очень низкой частотой среза порядка 1 Гц.
    • Вы можете настроить измеритель для измерения постоянного тока, а затем измерения формы сигнала переменного тока, и вы будете измерять скользящее среднее с временным окном примерно в 1 секунду.
    • Может использовать эти знания, чтобы определить, передает ли линия данных данные или свободна.
    • Может использовать это для измерения рабочего цикла сигнала с широтно-импульсной модуляцией.И более!
  • Мультиметры обычно имеют предохранитель, связанный с измерением тока. Обычно его можно заменить в тех случаях, когда вы случайно заставили слишком большой ток течь через счетчик.

Настройки набора

Первичные функции (1 🙂 активны на циферблате, если не нажата желтая кнопка, которая переключает на вторичные функции (2 :).

Далее: Осциллографы

Что такое цифровой мультиметр?

Что такое цифровой мультиметр? Основная информация и объяснение того, чем цифровые мультиметры отличаются от аналоговых тестеров

Обзор

Измерительные приборы необходимы для проверки состояния электронных устройств.Цифровые мультиметры рекомендуется использовать, когда вам нужно проверить состояние электронного устройства, поскольку такая информация не видна. Эта страница отвечает на вопросы о цифровых мультиметрах, которые вы, возможно, стесняетесь задать (например, что такое цифровые мультиметры и чем они отличаются от аналоговых тестеров), предлагает введение в доступные типы и объясняет, как выбрать подходящую модель. для тебя.

Цифровой мультиметр, простой в использовании даже для новичков

Цифровые мультиметры – это измерительные приборы, которые могут измерять такие величины, как напряжение, ток и сопротивление.Измеренные значения отображаются на цифровом дисплее, что позволяет легко и прямо читать их даже новичкам.
Некоторые цифровые мультиметры выбирают диапазон измерения автоматически, избавляя от необходимости выбирать его вручную. Следовательно, эти инструменты сравнительно просты в использовании даже для новичков. Естественно, аналоговые тестеры также обладают преимуществами, например, с точки зрения простоты считывания изменений измеренного значения во время измерения и интуитивной простоты, с которой стрелка может быть видна в местах, где цифровое считывание может быть затруднено.
Поскольку и цифровые мультиметры, и аналоговые тестеры имеют преимущества, вы можете выбрать инструмент, который лучше всего подходит для вашего приложения, указав, что вы хотите измерять.

  • Easy для начинающих
    Цифровые мультиметры

  • Стрелка показывает изменения значений
    Аналоговые тестеры

Высокоточные цифровые мультиметры

Цифровые мультиметры часто описываются как имеющие высокую точность, но точность самих результатов измерения существенно не отличается от аналоговых тестеров.Однако в этом контексте «высокая точность» относится к способности приборов поддерживать более высокое разрешение, поскольку их цифровые дисплеи могут отображать больше цифр. Поскольку аналоговые тестеры указывают значения с помощью иглы, существует вероятность того, что человек, использующий прибор, сделает ошибку при считывании значения. Такие ошибки известны как ошибки чтения.
Цифровые мультиметры имеют то преимущество, что они менее подвержены ошибкам считывания, поскольку они используют цифровой дисплей. Многие пользователи считают, что удобный для чтения цифровой дисплей предпочтительнее, так как человеческий фактор может произойти независимо от того, насколько тщательно вы его используете.

В отличие от аналоговых тестеров, измеренные значения цифровых мультиметров можно считывать напрямую, без необходимости интерпретировать мелкозернистую градуировку, а приборы легко читаются в темных местах. Таким образом, цифровые мультиметры отличаются легкостью считывания их значений *. Некоторые цифровые мультиметры могут отправлять данные на компьютер, что еще больше снижает вероятность ошибки.

  • * При измерении явления, которое характеризуется высокой степенью изменчивости, значение минимальной цифры на цифровых приборах может быстро измениться, что затрудняет чтение результата.В таких ситуациях может быть легче прочитать результат как среднее значение на аналоговом тестере, поскольку стрелка неспособна механически отслеживать колебания.

Типы цифровых мультиметров

Цифровые мультиметры можно условно разделить на два типа.

Портативный тип

Настольный тип

  • 5-1 / 2-разрядный цифровой мультиметр

  • 7-1 / 2-значная высокоточная модель, специально разработанная для измерения постоянного напряжения

Карманные модели имеют компактную конструкцию, поэтому их можно держать во время использования.Поскольку их легко носить с собой, их можно использовать в самых разных областях, от лабораторий до работы на месте. То, что они компактны, не означает, что им не хватает функциональности. Доступны высококачественные модели, поэтому вы можете выбрать инструмент, подходящий для вашего приложения. Доступны портативные модели в различных форм-факторах, включая компактные, в виде карточек и ручки.
Напротив, настольные модели предназначены для размещения на горизонтальной поверхности во время использования.Они часто встраиваются в рабочие места, системы и производственные линии, и многие из них имеют большое количество отображаемых цифр. Существует тенденция к высокой добавленной стоимости в виде возможностей, которые предоставляет инструмент сам по себе или в сочетании с компьютером, включая передачу данных, усреднение и расширенные вычисления.
При выборе цифрового мультиметра полезно спросить, должна ли выбранная вами модель быть портативной или требуемые возможности доступны только в настольных моделях.

Как выбрать цифровой мультиметр

Многие начинающие покупатели могут быть напуганы широким спектром функций, предлагаемых цифровыми мультиметрами. Как выбрать лучший инструмент для конкретного приложения? Первый шаг – определить, обладает ли модель-кандидат необходимой функциональностью, и проверить такие характеристики, как диапазон и разрешение. Если вы планируете использовать инструмент на открытом воздухе, например на рабочем месте, рекомендуется выбрать модель, рассчитанную на такое использование.

Если вам нужно будет часто брать с собой инструмент, вероятно, будет сложно использовать большую модель. Компактные продукты включают в себя широкий спектр вариантов, от простых моделей в форме карточек до функциональных портативных устройств, поэтому тщательный анализ среды, в которой вы будете использовать инструмент, – хороший способ обрести душевное спокойствие. Также важно выбрать цифровой мультиметр с нужным уровнем точности для конкретного приложения.

Многофункциональные цифровые мультиметры имеют то преимущество, что их можно использовать во множестве ситуаций.Конечно, если вы в основном будете использовать инструмент в обстоятельствах, не требующих особой точности, нет необходимости выбирать дорогую модель. Постарайтесь выбрать модель с той точностью и функциональностью, которая вам нужна.
Наконец, также важно выбрать цифровой мультиметр, который обеспечит безопасность на рабочем месте.

Выбор цифрового мультиметра, который подходит именно вам

Цифровые мультиметры отображают значения в легко читаемом формате, и существует тенденция к созданию многофункциональных моделей с высокой точностью и разрешением.Поскольку доступно так много типов, покупатели нередко не понимают, какая модель лучше всего соответствует их потребностям. При выборе цифрового мультиметра первым делом нужно спросить, какие функции вы хотите использовать.
Затем примите во внимание такие факторы, как безопасность и условия эксплуатации, и вы сможете выбрать цифровой мультиметр, который наилучшим образом соответствует вашим потребностям.

Как использовать

Сопутствующие товары

Подробнее

Как измерить частоту с помощью мультиметра

Если ваш цифровой мультиметр предлагает установку частоты (символ Гц) на шкале :

  1. Установите шкалу Гц.Обычно он разделяет точку на циферблате, по крайней мере, с одной другой функцией. Некоторые измерители вводят частоту с помощью вторичной функции, доступ к которой осуществляется нажатием кнопки и установкой поворотного переключателя на переменный или постоянный ток.
  2. Сначала вставьте черный измерительный провод в разъем COM.
  3. Затем вставьте красный провод в гнездо V Ω. Когда закончите, снимите провода в обратном порядке: сначала красный, затем черный.
  4. Сначала подключите черный измерительный провод, затем красный измерительный провод. Когда закончите, снимите провода в обратном порядке: сначала красные, затем черные.
  5. Считайте результат измерения на дисплее. Аббревиатура Hz должна отображаться справа от показания.

Если ваш цифровой мультиметр поддерживает частоту (Гц) Кнопка :

  1. Поверните шкалу на переменное напряжение (). Если напряжение в цепи неизвестно, установите диапазон на максимальное значение напряжения.
    Примечание: Большинство цифровых мультиметров включаются в режиме автоматического выбора диапазона, автоматически выбирая диапазон измерения в зависимости от имеющегося напряжения.
  2. Сначала вставьте черный измерительный провод в разъем COM.
  3. Затем вставьте красный провод в гнездо V Ω.
  4. Подключите щупы к цепи. Положение измерительных проводов произвольное. Когда закончите, снимите провода в обратном порядке: сначала красные, затем черные.
  5. Считайте измерение напряжения на дисплее.
  6. Не отключая мультиметр от цепи, нажмите кнопку Hz.
  7. Считайте измерение частоты на дисплее.Символ Гц должен появиться на дисплее справа от измерения.
Обзор измерения частоты

Цепи и оборудование могут быть спроектированы для работы на фиксированной или переменной частоте. Они могут работать ненормально, если работают с частотой, отличной от указанной.

Пример: Двигатель переменного тока, предназначенный для работы на частоте 60 Гц, работает медленнее, если частота меньше 60 Гц, или быстрее, если частота превышает 60 Гц. Для двигателей переменного тока любое изменение частоты вызывает пропорциональное изменение скорости двигателя.Снижение частоты на пять процентов приводит к снижению скорости двигателя на пять процентов.

Некоторые цифровые мультиметры включают дополнительные режимы, связанные с измерением частоты:

  • Режим частотомера: Измеряет частоту сигналов переменного тока. Его можно использовать для измерения частоты при поиске и устранении неисправностей электрического и электронного оборудования.
  • MIN MAX Режим записи: Позволяет записывать измерения частоты в течение определенного периода времени.Он обеспечивает ту же функцию с напряжением, током и сопротивлением.
  • Режим автоматического выбора диапазона: Автоматический выбор диапазона измерения частоты. Если частота измеряемого напряжения выходит за пределы диапазона измерения частоты, цифровой мультиметр не может отобразить точное измерение. Конкретные диапазоны измерения частоты см. В руководстве пользователя.

В некоторых схемах может быть достаточно искажений на линии, чтобы помешать точному измерению частоты. Пример: частотно-регулируемые приводы переменного тока (ЧРП) могут создавать частотные искажения.

При тестировании частотно-регулируемых приводов используйте настройку фильтра нижних частот в расширенных мультиметрах для получения точных показаний. Для мультиметров без настройки фильтра нижних частот поверните шкалу на постоянное напряжение, затем снова нажмите кнопку Hz, чтобы измерить частоту при настройке постоянного напряжения. Если измеритель допускает независимое измерение частоты, вы также можете попробовать изменить диапазон напряжения, чтобы компенсировать шум.

Источник: Fluke

Также читайте: Как проверить диод

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
