Мембранный расширительный бак для отопления и водоснабжения: принцип работы, устройство, установка

В нынешнее время в качестве компенсирующего устройства для теплоносителя большую популярность обрел мембранный расширительный бак. Самотечные отопительные системы с естественной циркуляцией применяются достаточно редко, а потому и открытые емкости постепенно уходят в прошлое. В подобных аппаратах нуждаются и современные системы водоснабжения, где установлены насосные станции и бойлеры косвенного нагрева. В данном материале будет рассказано, как выбрать и подсоединить такой бачок к той или иной системе.

Устройство и принцип работы мембранного бака

Начнем с того, что конструктивно аппараты, предназначенные для отопления и водоснабжения (гидроаккумуляторы), имеют некоторые отличия и путать их между собой нельзя. В то же время принцип работы мембранного бака одинаков вне зависимости от его конструкции.

Общее устройство подобных резервуаров следующее: внутри герметичного металлического корпуса цилиндрической формы находится резиновая мембрана (в народе – «груша»).

Она бывает двух типов:

  • в виде диафрагмы, разделяющей внутреннее пространство примерно пополам;
  • в виде груши, своим основанием прикрепленной к входному патрубку для воды.

Примечание. Второй тип мембран подлежит замене, для этого надо раскрутить фланец патрубка. Первый тип заменить нельзя, только вместе с корпусом.

Различие между сосудами для разных систем состоит в том, что мембранные расширительные баки для систем отопления наполняются теплоносителем, контактирующим изнутри с металлическими стенками. В емкостях для водоснабжения вода никогда не соприкасается с металлом, а в некоторых моделях даже предусмотрена промывка «груши». Данные модификации рекомендованы к применению в сетях питьевого водоснабжения.

Еще одно отличие заключается в том, что мембраны для расширительных баков для воды изготавливаются:

  • из пищевой резины;
  • приспособленными к более высокому давлению, чем для отопительных.

Соответственно, «груша» в резервуаре для систем отопления адаптирована для работы при более высокой температуре. Сам же принцип действия аппаратов прост: под воздействием внешних сил (теплового расширения или воздействия насоса) емкость наполняется водой и растягивает мембрану до известных пределов. Увеличение «груши» с другой стороны ограничивает воздух, находящийся под определенным давлением. Для создания этого давления устройство бака предусматривает специальный золотник.

Когда внешнее воздействие прекращается и давление в сети трубопроводов падает из-за водоразбора или остывания теплоносителя, то мембрана постепенно выталкивает воду обратно в систему.

Рекомендации по выбору

Начнем с того, что мембранный расширительный бак для водоснабжения нельзя применять в отопительных сетях и наоборот. Причина – в каждой из систем свое давление и температура, а также требования к качеству воды. Между тем они внешне очень похожи, производители даже умудряются красить корпуса баков в один цвет (чаще всего – в красный).

Как же отличить?

На каждом изделии прикреплена табличка с надписями – шильдик. На ней – вся информация, что нам необходима. Когда на шильдике написано, что максимальное рабочее давление составляет 10 Бар, а температура – 70 ºС, то перед вами – расширительный бак для холодного водоснабжения. Если же надпись гласит, что максимальная температура – 120 ºС, а давление – 3 Бар, то — это мембранный бак для отопления, все просто.

Второй критерий выбора – объем резервуара, он определяется таким образом:

  • для отопительной системы: рассчитывается общее количество теплоносителя в домовой сети и от него берется десятая часть. Это и будет вместительность бака с запасом;
  • для водоснабжения: здесь объем сосуда должен обеспечивать комфортную работу водяного насоса. Последний не должен включаться и отключаться чаще, чем 50 раз в час. Точнее определить цифру вам поможет торговый представитель;
  • для ГВС (бак для бойлера). Принцип тот же, что и с отоплением, только надо взять десятую часть от вместительности бойлера косвенного нагрева;

Внимание! Для компенсации теплового расширения воды в бойлере надо брать бачок, предназначенный для водоснабжения.

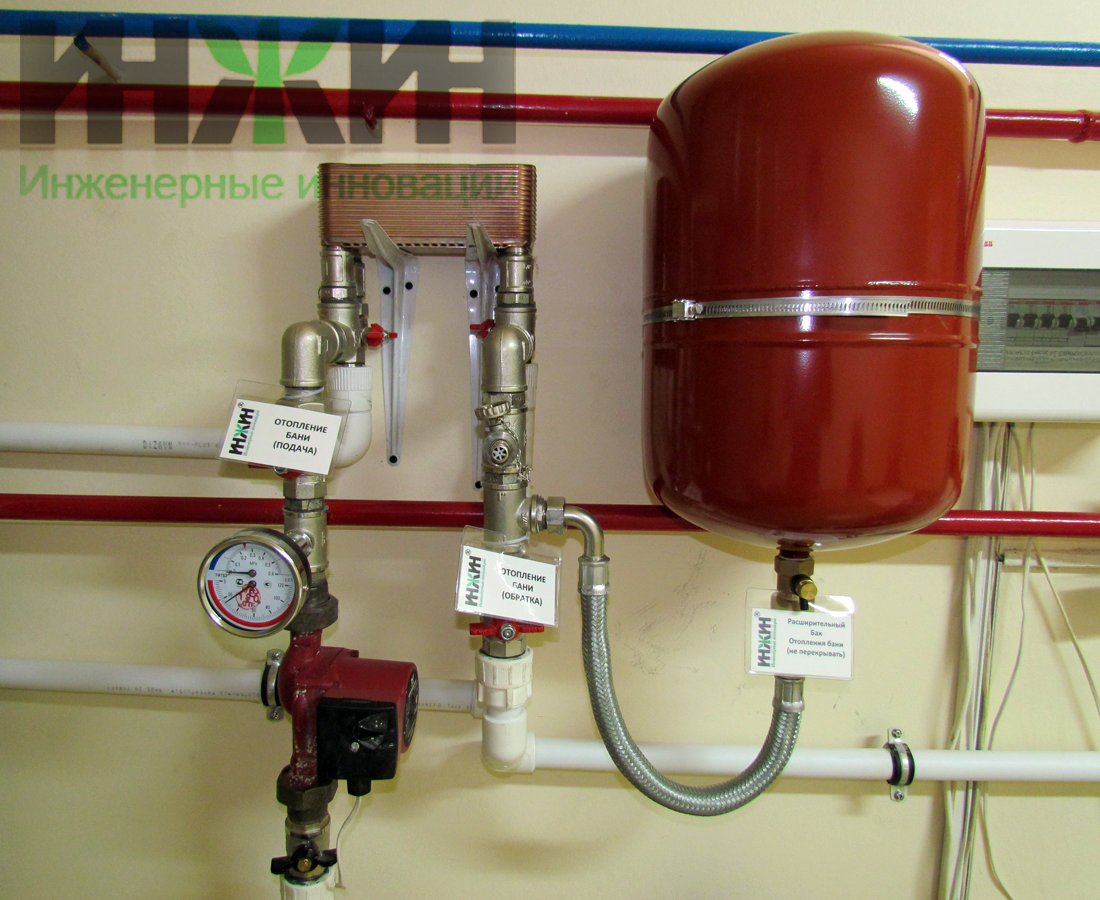

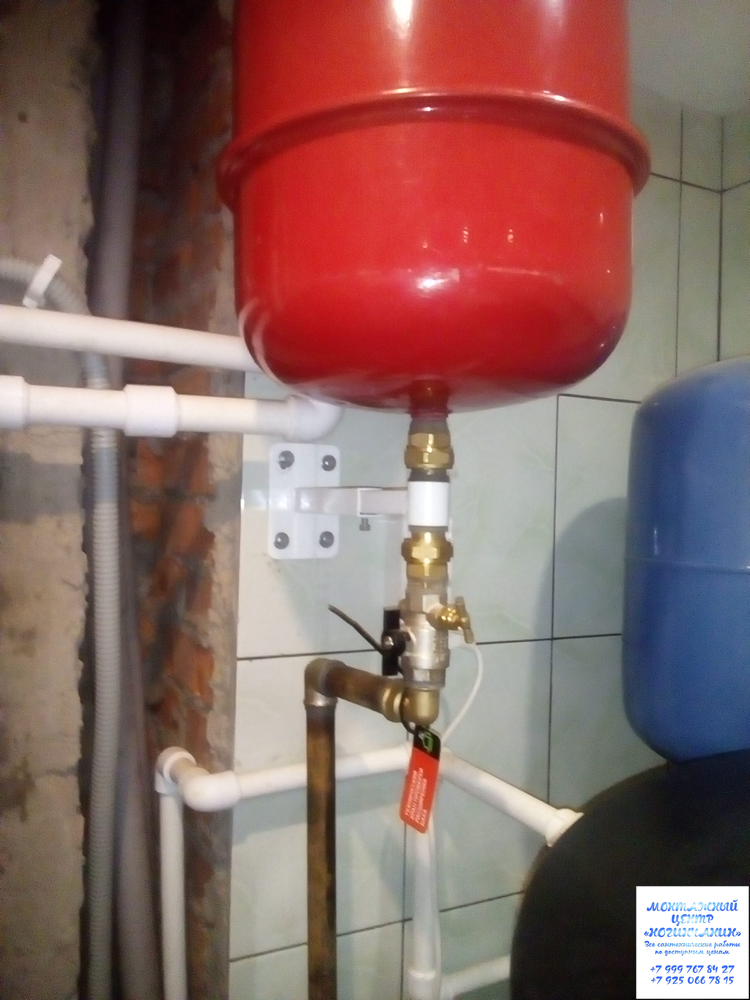

Как правильно установить мембранный бак

От того, насколько правильно будет установлен и подключен расширительный бак мембранного типа, зависит не только работоспособность той или иной системы, но и срок службы резервуара. Первое, что следует сделать – поставить и закрепить бачок к стене или полу в том положении, каком требует его инструкция по эксплуатации. Если в ней об этом ничего нет, то ниже по тексту мы уточним этот вопрос.

Второй момент – на подводящей трубе необходимо установить отсекающий кран. Закрыв его, вы всегда сможете снять мембранный напорный бак для ремонта или замены. А чтобы при этом не залить полы помещения топочной, между отсекающим краном и емкостью стоит предусмотреть сливной штуцер и еще один кран. Тогда появится возможность опорожнить бак перед снятием.

Баки для систем отопления

В ситуации, когда документация на бачок не предписывает, как правильно сориентировать его в пространстве, мы посоветуем ставить резервуар всегда входным патрубком вниз. Это позволит на некоторое время продлить ему работу в системе отопления в том случае, если в диафрагме появится трещина. Тогда воздух, находящийся вверху, не поспешит проникать в теплоноситель. А вот когда бак перевернут вверх ногами, то более легкий газ быстро перетечет сквозь трещину и попадет в систему.

Не принципиально, куда подключать подводку бачка – к подаче или обратке, особенно если источник тепла – газовый или дизельный котел. Для твердотопливных отопителей монтаж компенсирующего сосуда на подаче нежелателен, лучше присоединить его к обратке. Ну и в конце требуется настройка, для чего устройство расширительного мембранного бака предусматривает сверху специальный золотничок.

Полностью собранную систему надо заполнить водой и стравить воздух. Затем измерить давление около котла и сопоставить с давлением в воздушной камере бачка. В последней оно должно быть на 0.2 Бар меньше, чем в сети. Если это не так, надо его обеспечить, спустив или накачав воздух в мембранный бак для воды через золотник.

Баки для систем водоснабжения

В отличие от расширительных емкостей для отопления, гидроаккумуляторы можно ориентировать в пространстве как угодно, это большого значения не имеет. Также будет полезно установить на подводке к баку арматуру для отсекания его от сети и опорожнения.

А вот настройка для холодного и горячего водоснабжения разная. Дело в том, что давление  в трубопроводах создает насос, у которого есть верхний и нижний порог отключения. По ним и надо ориентироваться. Выставлять давление в мембранном баке, работающем в схеме холодного водоснабжения, надо на 0.2 Бар меньше нижнего порога отключения насоса. Это позволит избежать гидроударов в системе.

Что касается ГВС, то здесь давление воздуха в бачке должно быть больше на 0.2 Бар, чем верхний порог отключения насосной станции. Это нужно для того, чтобы в емкости не застаивалась вода. Больше полезной информации вы сможете узнать, просмотрев видео:

Заключение

Казалось бы, такой простецкий узел, как бак для воды, а требует столько скрупулезности в мелочах. В действительности серьезный подход нужен при монтаже любого элемента домовой сети, в противном случае столь же мелкие неприятности постигнут вас очень скоро.

Для чего нужен мембранный расширительные бак в системе отопления?

Как определить необходимый объем расширителя?

Объем расширителя должен превышать значение потребного объема, который представляет собой максимальное количество теплоносителя, поступающее в бак в результате его нагрева.

В первую очередь определяется общий объем теплоносителя в системе. Суммируя внутренний объем труб и полостей всех элементов системы (котла, батарей отопления, запорной арматуры) получаем суммарный объем. Количество жидкости в трубопроводах можно рассчитать в зависимости от типоразмера трубы, используя данные таблицы 1. Объем полостей оборудования указан в документации (паспорте или каталоге производителя) на изделие.

Таблица 1 – Определение объема теплоносителя в 1 погонном метре трубопровода.

Далее зная суммарное количество жидкости определить потребный объем расширителя, воспользовавшись данными таблицы 2. Данную величину выбирают в зависимости от давления в системе. В случае если рассчитанное ранее значение находится между двумя табличными, потребный объем бака определяют по большему из значений.

Таблица 2 – Определение потребного объема расширительного бака.

Указанные данные таблицы 2 справедливы, если в качестве теплоносителя используется вода. Для жидкостей с коэффициентом теплового расширения отличным от воды табличное значение суммарного объема умножается на поправочный коэффициент, равный соотношению плотности воды и используемой жидкости.

Устройство и принцип работы

Мембранный бак – это герметично закрытая металлическая ёмкость, разделённая на два отсека (камеры) эластичной мембраной.

Одна из таких камер – это пневмокамера, которая содержит газ или воздух, находящийся под давлением. Во вторую камеру – гидрокамеру, поступает теплоноситель.

Работа устройства осуществляется следующим образом:

  • давление воздуха, находящееся в состоянии равновесия, в пневмокамере компенсирует давление жидкости в отопительной системе, объём теплоносителя и гидрокамеры сведены к минимуму;
  • когда давление жидкости повышается в системе, в том числе и при нагревании, происходит увеличение давления и в гидрокамере, куда поступает излишество теплоносителя;
  • из-за эластичности мембраны уменьшается объём пневмокамеры, что сопровождается повышением давления газа;
  • при повышении давления в пневмокамере компенсируется увеличение давления в гидрокамере, и система возвращается в состояние равновесия.

При снижении давления теплоносителя в системе происходят противоположные действия. Газ (воздух), сжатый в пневмокамере, расширяется и вытесняет жидкость из гидрокамеры в систему до восстановления разницы давлений.

Конструкция позволяет исключить возможность контакта теплоносителя и воздуха, снижая вероятность возникновения ржавчины не только в баке, но и в остальных деталях отопительной системы – трубопроводе, котле. Герметичные расширительные баки оснащены клапанами безопасности, позволяющими ограничить максимальное давление в отопительной системе на допустимом уровне. Это характеризует бак и как устройство защиты для системы отопления.

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

К примеру, расчетное давление в сети после заполнения должно составлять 1. 3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

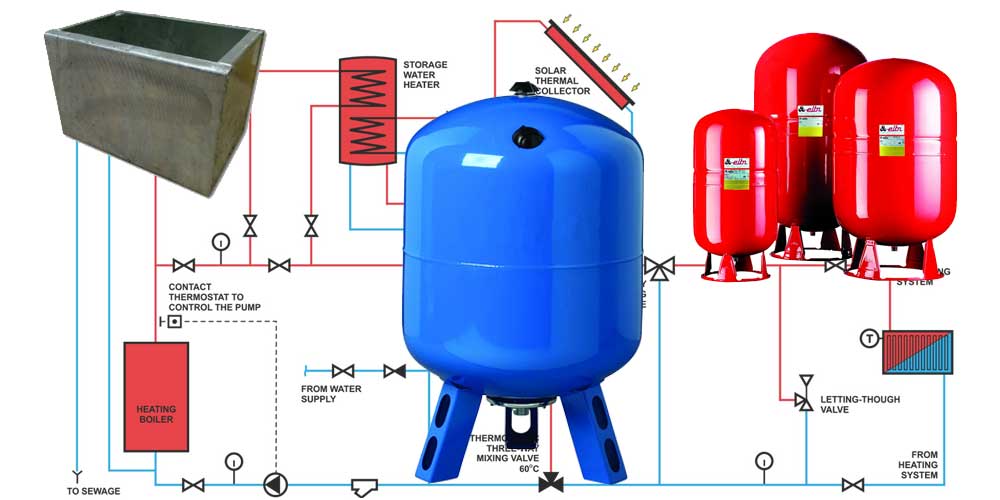

Где устанавливается расширительный бак на отопление

Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:

  • компенсация теплового расширения воды в системах отопления открытого типа;
  • то же, для систем закрытого типа;
  • служить дополнением к штатному расширительному баку газового котла;
  • воспринимать увеличивающийся объем воды в сети горячего водоснабжения.

Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды можно поставить где угодно. Но все же оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.

О дополнительных емкостях

Следуя новым веяниям, многие производители комплектуют свои теплогенераторы встроенными резервуарами, воспринимающими возрастающий при нагреве объем теплоносителя. Эти сосуды не могут соответствовать всем существующим отопительным схемам, иногда их вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, в соответствии с расчетом ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Какая бы ни была в нем емкость, на такое количество воды ее не хватит. Другой пример – отопление теплыми полами во всех помещениях двух – или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением и давление может сильно вырасти. Оттого и нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

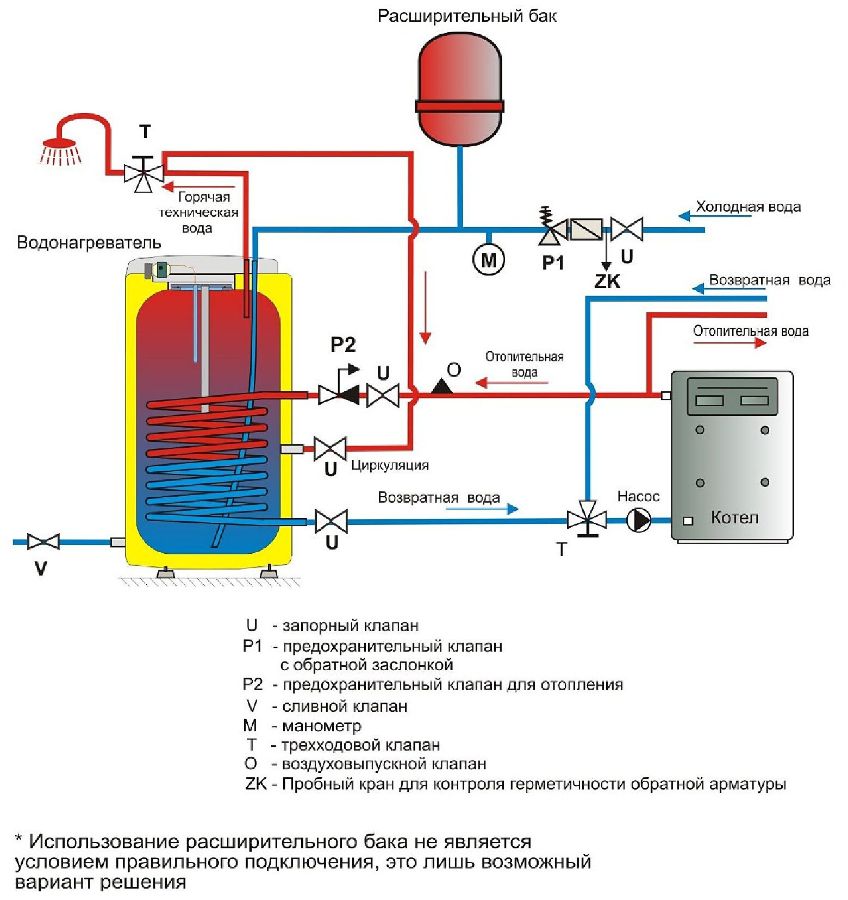

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, то тоже возникает вопрос – куда деваться расширяющейся при нагреве воде. Один из вариантов – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева куда больше в размерах и через клапан он станет терять слишком много горячей воды. Куда как правильнее подобрать и установить расширительный бак для бойлера.

Для справки. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Одним из важных элементов системы отопления является открытый расширительный бачок, сюда поступает лишняя нагретая жидкость. Именно этот элемент стабилизирует давление теплоносителя. Главное условие – бак следует располагать в самой верхней точке отопительной системы.

Открытое теплоснабжение функционирует по следующей схеме:

  • В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
  • На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

  • Котел отопления.
  • Батареи или радиаторы.
  • Расширительный бачок.
  • Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Комплектация системы

Отопление открытого типа в частном доме требует установки котла, который работает на твердом топливе или мазуте. Дело в том, что такой тип отопления характеризуется периодическим образованием воздушных пробок, которые могут стать причиной аварии при использовании электрических и газовых котлов.

Рассчитать мощность котла отопления можно по стандартной схеме, согласно которой для обогрева 10 м2 площади помещения требуется 1 кВт энергии плюс 10-30% в зависимости от качества теплоизоляции.

В качестве материала для расширительного резервуара не стоит использовать полимеры, оптимальным вариантом в этом случае будет сталь. Объем бака зависит от площади отапливаемого помещения, к примеру, в системе теплоснабжения небольшого строения высотой в один этаж может использоваться расширительный бачок на 8-15 литров.

Что касается труб для схемы системы отопления с циркуляционным насосом, то в этом случае могут использоваться следующие материалы:

  • Сталь. Для такого трубопровода характерна высокая теплопроводность и устойчивость к высокому давлению. Однако монтаж имеет некоторые сложности и требует использования сварочного оборудования.
  • Полипропилен. Такая система отличается не сложным монтажом, прочностью и герметичностью, она способна выдерживать температурные колебания. Полипропиленовые трубы характеризуются безупречной эксплуатацией на протяжении четверти века.
  • Металлопластик. Трубы из этого материала устойчивы к коррозии, на их внутренних стенках не образуются отложения, препятствующие естественному движению теплоносителя. Однако стоимость такой системы достаточно высокая, а срок ее эксплуатации составляет всего 15 лет.
  • Медь. Трубопровод из меди считается самым дорогим, но он отлично переносит высокую температуру, до +500 градусов, и характеризуется максимальной теплоотдачей.

Виды расширительных баков

Понимая теперь всю значимость подобного оборудования, у читателя возникает новый резонный вопрос: «Какой вид бака лучше приобрести для дома?». Для полного ответа сначала понадобится изучить варианты изделий, существующих на современном отечественном рынке. Давайте же безотлагательно приступим к обзору.

Такие приборы становятся всё более распространёнными. Их можно приобрести в крупных торговых сетях, например, «Leroy Merlin» или «Моя родня»

Открытый тип – массово популярный, элементарно простой

Эта модификация является наиболее распространённой и доступной не только в нашей стране, но и по всему миру. Она настолько проста, что любой человек способен сделать подобный прибор в домашних условиях. Конструктивно открытым расширительным баком может служить любая ёмкость, имеющая входное отверстие для попадания внутрь теплоносителя, а также вырез в верхней части для испарения жидкости. Соответственно, при увеличении давления вода проникает в расширитель, частично испаряется, а при падении температуры – возвращается назад в систему для дальнейшей циркуляции.

Несмотря на простоту, лучше приобрести модель заводского изготовления – она надёжнее и удобнее в эксплуатации

Закрытый тип (мембранный бак) – готов к серьёзным испытаниям

Если предыдущий вариант подходит в большей степени для отопления с естественной подачей воды в трубы, то следующий, более продвинутый номинант подходит и для сложных задач. Секрет в том, что конструкция мембранного расширительного бака включает в себя две камеры, различные по своему составу и свойствам. Первая, внешняя, заполнена либо обыкновенным воздухом, либо инертным газом (в зависимости от ценника). Вторая, внутренняя, представляет собой полое пустое пространство, куда и попадает со временем теплоноситель. Между полостями располагается мембрана, изготавливаемая из пластичной резины. Изначально в аппарате закрытого типа создаётся определённое давление. При попадании во внутреннюю полость бака воды, мембранная перегородка изменяет свою форму, поддерживая нормальную работу системы. При остывании газ или воздух из внешней камеры расширяется и выталкивает жидкость из расширительного бака. Благодаря такому устройству, закрытому расширительному баку удаётся компенсировать нагрузку, создаваемую циркуляционным насосом или иным искусственным нагнетателем.

Монтаж мембранного расширителя требует немалой сноровки и знаний, а в идеале – услуг профильного специалиста

Важно также отметить тот факт, что данный вид приборов имеет два подвида. Первый, с мембраной в форме диафрагмы (диска)

Имеет более доступную стоимость, но при поломках изделие ремонту не подлежит

Первый, с мембраной в форме диафрагмы (диска). Имеет более доступную стоимость, но при поломках изделие ремонту не подлежит.

Невысокие показатели пластичности негативно сказываются на доступном полезном внутреннем объёме оборудования

И второй, с мембраной в форме «груши» (баллона). Отличается простой системой замены износившейся перегородки и большим объёмом внутренней камеры.

Подобная форма позволяет также экспериментировать с различными значениями давления для выбора идеального варианта

Аккумуляторный тип – для самых расчётливых хозяев

Это необычное изобретение не снискало пока широкой популярности у жителей нашей страны, однако оно достойно упоминания. Особенностью и основной функцией данного «чуда техники» является накопление теплоносителя в своём корпусе и последующая его передача в необходимый момент внутрь системы. Соответственно, аккумуляторный расширитель не борется с избыточным давлением, он попросту улучшает эффективность отопления в доме или квартире.

Высокотехнологичное устройство способно хранить воду различной температуры, подавая её в систему по заданным заранее «сценариям»

Полезные советы

Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.

Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя. Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.

Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:

  1. Теплоноситель в него должен поступать с верхней точки.
  2. А уходить с самого низа.

Расширительные баки открытого и закрытого типа

Именно таким способом можно избежать смешивания воздуха с водой внутри бака.

Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:

  • Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
  • Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.

Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.

Виды баков

Компенсационные бачки для сетей отопления отличаются по форме, конструкции, внутреннему размеру.

Оборудование открытого типа

Представляют собой ёмкость прямоугольной или цилиндрической формы с открытым верхом, куда при необходимости всегда можно долить воду. Чаще всего такие бачки изготавливают из листовой стали и теплоизолируют. Их устанавливают на самом верхнем уровне теплосетей с естественной циркуляцией.

В конструкцию входят следующие элементы:

  • ёмкость различного размера;
  • входная труба для подвода теплоносителя;
  • выходной патрубок для возврата воды;
  • контрольная труба, препятствующая переливу.

Главные минусы открытых расширительных баков — большие размеры, склонность к коррозии, необходимость долива воды и постоянного контроля.

Аппарат закрытого типа и его функции

Подходит для сетей отопления, где движение теплоносителя обеспечивается насосами. Внешне выглядит как закрытая овальная или шарообразная ёмкость с патрубком для соединения с теплосетью и ниппелем с обратной стороны. Внутри бачка установлена мембрана, разделяющая полость на две камеры: одна наполнена газом (воздухом или азотом), другая предназначена для жидкости.

При отсутствии нагрева контура бак пустой, при повышении температуры избыточный теплоноситель направляется в ёмкость, нагнетая давление в другой камере. Когда этот параметр достигнет предельного уровня, срабатывает клапан и лишний газ сбрасывается. При остывании жидкость сжимается и выталкивается назад в контур. Все процессы происходят автоматически.

Фото 1. Расширительный бачок закрытого типа, объем 50 л, сталь, без сменной мембраны, производитель — «Stout».

Закрытые устройства выпускаются в двух конструктивных исполнениях.

С фланцевой сменной мембраной

Основные особенности расширительных приспособлений этого вида:

  • Вода не контактирует со стенками устройства, оставаясь внутри полости мембраны — устраняется риск возникновения коррозии и загрязнения теплоносителя.
  • Возможность замены эластичной камеры через фланец, зафиксированный на болтах.
  • Имеют большие показатели предельного давления, чем модели с несменной диафрагмой.
  • Горизонтальное и вертикальное исполнение — удобно размещать в котельных разной конфигурации.
Со стационарной мембраной

Внутреннее пространство разделено надвое эластичной бутиловой диафрагмой, которая жёстко прикреплена к стенкам камеры.

Изначально всю полость занимает газ, поэтому мембрана прижата к стенкам. Во время нагревания жидкость поступает в бачок, газ сжимается, давление повышается.

Вода контактирует непосредственно с внутренней поверхностью, за счёт чего возникает риск коррозии. Чтобы предупредить разрушение металла, изнутри на стенки бака наносится влагостойкое покрытие.

Основные достоинства устройств с несменной мембраной — доступная цена и разнообразие вариантов исполнения.

Внимание! Главный минус — при выходе из строя диафрагмы бак придётся менять на новый. Закрытое расширительное оборудование разрешено устанавливать вблизи от отопительного котла — со стороны входного патрубка насоса

Закрытое расширительное оборудование разрешено устанавливать вблизи от отопительного котла — со стороны входного патрубка насоса.

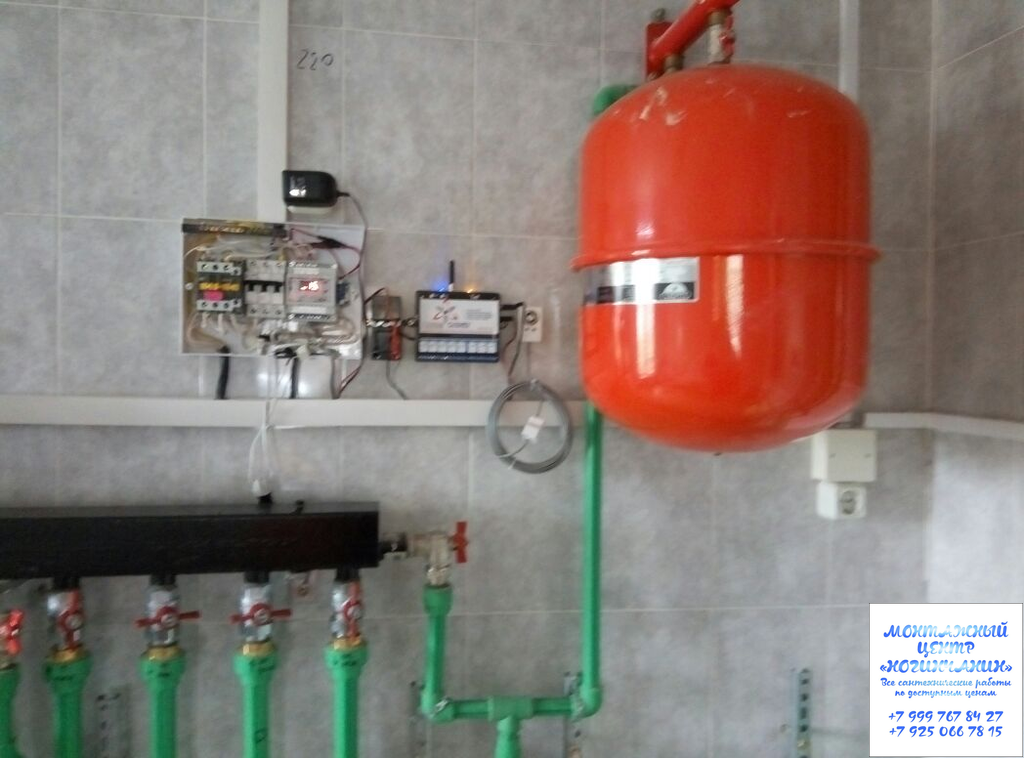

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления

Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией

Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

  • Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
  • Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
  • При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки — один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Время расчётов — как определить необходимый объём расширительного бака

Разобравшись с классификацией и выбрав наиболее подходящий для ваших целей вариант, необходимо рассчитать минимально допустимый объём бака. Для комфортной эксплуатации отопления достаточно ёмкости, вмещающей 10% от объёма теплоносителя в системе. Чтобы посчитать количество всей воды в трубах и радиаторах, применяют два вариативных способа:

Для чего нужен мембранный расширительные бак в системе отопления?

Главная > Статьи > Для чего нужен мембранный расширительные бак в системе отопления? 03.02.2014



Расширительный бак – это один из важных элементов системы отопления. Он необходим для приёма избытка воды, который образуется при тепловом расширение воды в результате нагревания.

Назначение:
Вся система отопления внутри заполнена теплоносителем (водой). А у воды есть особенность, при повышении температуры она увеличивается, а при понижении – уменьшается. Однако эти свойства воды не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Во избежании проблем и устанавливают расширительный бак, что бы в нём поместить образовавшиеся объём воды.

Мембранный расширительный бак состоит из герметично закрытого металлического корпуса. С нижней стороны бака находится отверстие для присоединения к системе отопления. С верхней стороны находится ниппель, через который закачивается воздух.
Внутри бака находится мембрана.

Работа расширительного бака:
Когда бак пустой, мембрана занимает меньшую часть объёма. Остальной объём занимает воздух.
При нагреве воды, она начинает поступать в полость между корпусом и мембраной.
При остывании воды, при уменьшении её объёма, сжатый воздух начинает выдавливать воду обратно в систему.

Установка расширительного бака:
Расширительный бак можно устанавливать в любом месте системы отопления, где будет удобно, но чтобы он был доступен. Но предпочтительней подключить его к обратному контуру, так как там самая низкая температура и нагрузка на мембрану будет минимальной.
В начале эксплуатации необходимо проверить давление воздуха в расширительном баке. При необходимости его можно понизить путем открытия ниппеля либо повысить, подкачав воздух насосом.
Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищает от отключения бака от системы отопления.

Уход за расширительным баком:
Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

При подборе расширительного бака необходимо знать:
Какой теплоноситель будет использоваться в системе отопления. Так как вода и антифриз имеют разные коэффициенты расширения.
Вычислить объём расширения теплоносителя можно по формуле:
V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – Общий объем теплоносителя в системе.
Е – коэффициент расширения теплоносителя.
Рmin – начальное давление в расширительном баке (в атм.). Рmin. не должно быть меньше, чем гидростатическое давление системы отопления в точке расположения расширительного бака.
Pmax – максимально допустимое значение давления (в атм.). Pmax. соответствует давлению настройки предохранительного клапана с учетом возможного дополнительного давления, возникающего от перепада высоты расположения предохранительного клапана и мембранного расширительного бака.
Кзап – Коэффициент заполнения расширительного бака при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Рассчитывается по таблице:

Пример:
Теплоноситель: вода
Объем теплоносителя в системе = 600 литров
Коэффициент температурного расширения воды при температуре 85 С = 0,034
Начальное давление = 1,5 атм.
Максимально давление = 4 атм.
Коэффициент заполнении бака, берем значения Pmax и Pmin и смотрим по таблице = 0,5
V = (0,034 х 600 / 1 – 1,5 / 4) / 0,5 = 65,2 литра
Далее берем коэффициент запаса равный 1,25 (или 25%) и рассчитаем

Что нужно и чего нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается. Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро увеличиваться по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, в гидронных системах с обратной связью используется расширительный бак.Бак представляет собой воздушную подушку – жидкость с высокой степенью сжатия, на которую расширяющаяся вода может толкаться, не создавая большого повышения давления в системе. Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «источник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте.Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар. Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функционируют, они значительно больше современных расширительных баков мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться».«Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака. Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается к воздушной камере. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно, чтобы вызвать открытие клапана сброса давления, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения.Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Выберите размер резервуара таким образом, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру.Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1. Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно утратила приоритет по сравнению с другими «удобствами» упаковки или установки, – это подключение расширительного бака к контуру гидравлического трубопровода рядом с впускным отверстием. циркулятора.Это сводит к минимуму перепад давления между точкой, где резервуар подключается к контуру, то есть точкой, где нет изменения давления при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе. Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы.На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой. Это также позволяет предотвратить попадание воздуха в трубопроводе со стороны воды расширительного бака при первом заполнении системы. На рисунке 4 показаны различия.

3.Обязательно проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно. Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом). Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре около 60F (фунт / фут3)
5 = статическое давление 5 фунтов на квадратный дюйм, необходимое в верхней части системы для работы вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и при условии, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор. Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак наполняется жидкостью и становится «заболоченным». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант – новый танк. Именно тогда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, и более дорогой.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление со стороны воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное попадание воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не полностью расширялась внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при определении размеров резервуаров для таких систем, как таяние снега, солнечное тепло или другие приложения, где используются антифризы на основе гликоля.Опять же, методы в Справке 1 могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов по сути будет включать в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не сочетайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, в которой питьевая вода используется для передачи тепла к водяным излучателям тепла, что плохая идея по ряду других причин. Повышенное содержание растворенного кислорода в воде в системе с незамкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, использующим небарьерные трубки из PEX или других материалов, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не засыпать грязью: Не устанавливать расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бак. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен находиться рядом с гидравлическим сепаратором, лучше всего установить его на тройнике на любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на рисунке 5.

3. Не перегревайте его: По возможности избегайте расположения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с ситуацией, когда корпус резервуара более холодный. Это может привести к негерметичности предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать непредвиденные колебания давления в зависимости от того, где расположены циркуляционные насосы относительно резервуаров.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с верхних соединений на ½ дюйма, можно легко погнуть при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если бак должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить кожух на твердой поверхности, как показано на Рисунке 6. Некоторые производители расширительных бачков предлагают комплекты ремней или другое оборудование для правильной поддержки танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные бачки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера – «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Расширительный бак – Французский перевод – Linguee

Группа отопительных принадлежностей (блок скоростной вентиляции, манометр, предохранительный клапан,

[…] соединение f o r расширительный бак )

ochsner.com

Les accessoires pour le chauffage (Purgeur Rapide, Manomtre, soupape de scurit,

). […] raccord po ur le va se d’expansion )

ochsner.fr

Тепловентилятор

[…] заполнен воздухом и выталкивает жидкость в t h e расширительный бачок a n d вызывает переполнение.

ride-the-world.net

Le radiateur

[…] est plei n d’air e t pousse le liquide d an s le vas e d’expansion e n le f aisa aisa дбордер.

ride-the-world.net

В обогреве

[…] системы с cl os e d расширительный бак , w he рециркуляция […]

обеспечивается мотопомпами, необходимо использовать реле протока

[…]

для прекращения подачи тепла к генератору при остановке насосов и отсутствии циркуляции.

caleffi.nl

Dans les installation de

[…] chauff ag e av ec v as e d’expansion fer m, la prse nc e d’un […]

circateur est незаменимый, le flussostat

[…]

peut tre utilis pour arrter le brleur quand le circateur est lui-mme arrt.

caleffi.nl

2.1.4 При необходимости , a n расширительный бак o f c компактная конструкция […]

и достаточной мощности для гашения пульсаций может быть встроен

[…]

в линию отбора проб как можно ближе к датчику.

eur-lex.europa.eu

2.1.4 Si

[…] ncessa ir e, u n va se d’expansion de f orme com pa cte et […]

суточной емкости для амортизации пульсаций

[…]

tre incorpor dans la canalisation de prlvement aussi prs que possible de la sonde.

eur-lex.europa.eu

T h e расширительный бачок s h или ld должны быть расположены на […]

всасывающая или всасывающая сторона насоса.

thermo2000.com

L резервуар дилатация de vrait tre situ [. ..]

du ct admission de la pompe.

thermo2000.com

Ежедневная проверка должна быть

[…] сделано непосредственно на t h e расширительный бачок ( l ev el всегда на “MIN” […]

mark pic ill. 21).

et.amazone.de

Le contrle journalier du niveau de liquide s’effectue

[…] directe me nt a u va se d’expansion (n iv eau toujo ur s sur […]

марки “МИН” рис. 21).

et.amazone.de

В этом чиллере с воздушным охлаждением используется нержавеющая сталь

. […]

Стальной испаритель с резервуаром для воды со встроенным автоматическим увлажнением

[…] устройство, поэтому нет необходимости в инс ta л л расширительный бачок .

pjfillingmachine. com

Ce refroidisseur d’eau конденсация на воздухе с использованием резервуара для воды en acier inoxydable de type

[…]

vaporateur avec un appareil hydratant automatique intgr, il n’est

[…] donc pas n cess aire d ‘установщик un rserv oi r d’expansion .

pjfillingmachine.fr

A n расширительный бак i n t Контур циркуляции рассола помогает предотвратить повреждение трубопроводов, вызванное расширением рассола в трубах.

curling.ca

U n va se d’expansion d ans le circ ui t de Saumure aide prvenir l’endommagement des tuyaux caus pa r 9 de la sa umure […]

dans les tuyaux.

curling.ca

Все эти проблемы можно преодолеть

[. ..]

путем добавления циркуляционного насоса и

[…] замена op e n расширительный бачок w i th a герметичный и нагнетательный iz e 148 9014 n e ar котел.

oee.nrcan-rncan.gc.ca

On peut liminer tous ces problmes en ajoutant une pompe

[…]

в обращении и на

[…] rempla an t le резервуар de d il ation ouvert par un modle scell et pressure is , plac pr s de la […]

chaudire.

oee.nrcan-rncan.gc.ca

Огнестойкая версия с h a n расширительным баком i s o опционально.

vegaswing.com

Версия Une

[…] rfractaire a vec rse rvoi r d’expansion e st dis poni bl e en option.

vegaswing.com

Левая и правая

[…] заправочные панели, coo la n t расширительный бачок a n d хранение / предохранитель […] Панели крышки коробки

должны быть удалены.

triumph.co.uk

Il faut cependant dposer les panneaux

[…]

de liaison gauche et droit et les

[…] couverc le s de vas e d ‘расширение de liq uide de refroidissement […]

et de bote de rangement / bote fusibles.

triumph.co.uk

Станок

[…] оснащен расширительным бачком или г h расширительным бачком.

et.amazone.de

Ла машина

[…] est qu ip e d ‘ un vas e d’expansion transparent .

et.amazone. de

Убедитесь, что

[…] уровень воды в т h e расширительный бак i s b elow уровень затопления.

oee.nrcan-rncan.gc.ca

Vrifiez si le

[…] niveau d ‘ eau d u v ase d’expansion se si tue sous l e niveau […]

de dbordement.

oee.nrcan-rncan.gc.ca

Теплогенерирующий агрегат, состоящий из конденсационного газового котла,

[…] дымоход, циркуляционный p um p , расширительный бак a n d слив конденсата […]

с нейтрализатором

hoval.com

Groupe de production de chaleur, comprenant

[…]

газовый конденсат chaudire, chemine, pompe de

[…] циркуляционный при ion, vas e d ‘extension, v acuation de s co nd Ensats [. ..]

avec нейтрализация

hoval.fr

Версии с насосами

[…] поставляется с h a n расширительным баком a n d предохранительным клапаном.

aermec.com

Версии для

[…] pompe po ss de l e v ase d’expansion et le cl apet de scurit […]

de srie.

aermec.com

Вместо байпаса

[…] побежал обратно на t h e расширительный бак ( A ), который увеличился […]

разность температур охлаждающей жидкости между

[…]

выпускной патрубок двигателя и возврат насоса (D).

tsb-bst.gc.ca

mais retournait p lutt au резервуар du radiateur ( A), [. ..]

ce qui augmentait la diffrence de temprature du liquid de refroidissement

[…]

Entre sa sortie du moteur et son retour la pompe (D).

tsb-bst.gc.ca

T h e расширительный бачок ( 1 ) имеет знак уровня жидкости […]

(2) где уровень жидкости должен быть в холодном состоянии.

valtra.com

L e резервуар ir d’expansion ( 2) a u n sig ne de niveau […]

de Liquide (1) que le niveau de liquide doit atteindre lorsqu’il est froid.

valtra.fr

При ручном заполнении также необходимо соблюдать осторожность

[…]

, что добавлено не слишком много воды.

[…] После rm a l расширение t h e расширительный бачок c также n . .]

переполнен, что приводит к переполнению термостата.

easitemp.de

Il faut de plus veiller lors du remplissage

[…]

мануэль не пас троп

[…] remplir car l e vas e d ‘extension pourrait alo rs se r emplir trop […]

du fait de l a dilatation p наша ванная комната.

easitemp.de

Установлено

газовых реле, выдающих

[…] предупреждение, если в преобразователе образуется газ er s расширительный бачок .

www2.nynas.com

www2.nynas.com

Un relais dclenche galement une alarme en cas de education de

[…] gaz d an s le rservoi r d’expansion d ‘u n tr ansf or mateur.

www2.nynas.com

www2.nynas.com

По возможности Petro-Canada рекомендует инертный газ

[. ..] защитное покрытие системы em s расширительный бак t o g защита от воздействия […]

для воздуха и воды и потребности

[…]

для преждевременной замены жидкости.

petro-canada.de

Dans la mesure du possible, Petro-Canada Recommande d’isoler au

[…] gaz in er te l e rservoi r d’expansion d u syst me, afin de […]

protger le fluide contre l’exposition

[…]

l’air et l’eau et afin d’liminer le besoin d’effectuer des vidanges prmatures.

смазочные материалы.petro-canada.ca

Предпочтительное расположение циркуляционного насоса для каждой зоны на

. […] сторона подачи котла, с t h e расширительный бак b e tw een котел и […]

насос.

thermo2000.com

Рекомендуемая замена для помпы для шампанского

[…]

de zone est du ct chappement de la

[…] chaudire , резервуар de dilatation tant situ en tre la chaudire […]

et la pompe.

thermo2000.com

T h e расширительный бак s h al l сварной стальной, сконструированный, […]

протестирован и проштампован в соответствии с Разделом VIII, Раздел 1

[…]

код ASME для рабочего давления (125 фунтов на кв. Дюйм / 8,6 бар) (________) и предварительной зарядки воздухом.

amtrol.com

L e резервуар de dilatation doi t tre c on struit […]

en acier soud, puis test et estamp compliance aux exigences de la section

[…]

VIII, раздел 1 кодекса ASME для давления на давление (8,6 бар, 125 фунтов на кв. Дюйм) (________) и др.

amtrol.com

Версии с насосным агрегатом и баком с водой

[…] фильтр, расход swi tc h , расширительный бачок , a c жгутный узел и […] Электронагреватель антифриза

.

download.aermec.com

Версии avec groupe de pompage e t резервуар a vec filter

[…] eau, flu xo stat, va se d’expansion, gro upe de c ha rgement […]

et rsistance lectrique antigel.

download.aermec.com

Предохранительный клапан an d a n расширительный бак a r e , расположенный на […]

сторона всасывания насоса.

camair.be

Une soupape de

[…] scurit et un va se d’expansion s ont si tus l’aspiration [. ..]

de la pompe.

camair.be

Мембрана ra n e расширительный бачок c o mp lete с […]

предохранительный клапан и дренаж, который должен быть виден.

camair.be

U n v ase расширение mem brane quip d e […]

soupape de scurit avec dcharge не видно.

camair.be

См.

[…] давление re li e f / расширительный бак s c he matic выше.

johnwoodwaterheaters.com

Consultez le schma de la soupape de

[…] sret T & P / rser voi r d ‘расширение ci- des sus .

johnwoodwaterheaters.com

Расширительный бак Как установить

До того, как вступили в силу новые правила водоснабжения, избыточная вода из водонагревателей текла обратно в городское водоснабжение, вызывая загрязнение. Одним из решений было установить обратный клапан на выходе нагревателя. Однако добавленное давление привело к чрезмерной нагрузке на бак, что привело к опасности взрыва. Изменения в муниципальных правилах требуют установки расширительного бачка на водонагреватели. Эти резервуары разделены резиновой мембраной, поддерживаемой сжатым воздухом, с достаточным пространством над мембраной для поглощения перелива. Благодаря последним достижениям в сантехнической технике вы можете сэкономить, установив напорный бак самостоятельно. Бытовое давление Подберите подходящий расширительный бак в зависимости от размера вашего водонагревателя.

Считайте необходимое давление на стороне бака; обычно это от 40 до 60 фунтов на квадратный дюйм. Определите статическое давление в доме, прикрепив манометр к крану с резьбой, например, на входе стиральной машины или садовой водозаборной трубе. Breusch Godfrey Serial Correlation Lm Test Sas. Выключите все краны и соответствующие приборы, чтобы узнать статическое давление воды в доме. Если оно выше 60 фунтов на квадратный дюйм или ниже рекомендованного давления, указанного на расширительном баке, отрегулируйте редукционный клапан давления воды в доме.

Это небольшой компонент с колоколообразным корпусом между счетчиком воды и основным водопроводом. Отверните контргайку под шестигранным винтом, выступающим из верхней части колоколообразного корпуса. Попросите друга следить за манометром, пока он звонит вам по мобильному телефону.

Установите расширительный бачок • Мощность вашего водонагревателя будет определять размер расширительного бачка. Дежурный в местном хозяйственном магазине может вам помочь.

Поверните регулировочный винт по часовой стрелке с помощью разводного ключа, чтобы увеличить давление; против часовой стрелки, чтобы уменьшить давление.Когда давление достигнет рекомендуемой настройки расширительного бачка, крепко удерживайте регулировочный винт и затяните контргайку вторым разводным ключом. Седельный зажим Найдите запорный клапан бытового водоснабжения на стороне дома трубы, ведущей от вашего водомера. Полностью поверните ручку, чтобы перекрыть воду, затем откройте кран в ванной или на кухне, пока он не перестанет капать, чтобы сбросить давление воды. Используйте седловой клапан, чтобы обеспечить точку крепления Т-образной муфты на трубе без разрезания трубы или использования припоя.Ослабьте зажимные болты, снимите верхнюю половину зажима и поместите седловой клапан на трубку так, чтобы выпускное отверстие было направлено вниз. Убедитесь, что резиновая прокладка на нижней половине клапана установлена ​​правильно.

Сдвиньте седловой клапан вбок, чтобы оставить достаточно места для расширительного бачка между клапаном и водонагревателем. Установите на место верхнюю половину зажима и достаточно надежно затяните болты зажима разводным ключом; не сминайте трубку, перетягивая зажим.Поверните рукоятку для прокалывания сбоку клапана по часовой стрелке до упора, пока заостренный конец не войдет в медную трубку. Отверните рукоятку прокалывания до полностью открытого положения. Когда резервуар направлен вниз, эта конфигурация выдержит его вес без нагрузки на медную трубку.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
