Как проверить счетчик электроэнергии на правильность работы: как ее сделать, кто проверяет приборы учета электроэнергии, как проходит метрологическая госповерка, сроки, стоимость

Содержание

Как самому проверить правильность работы счетчика электроэнергии?

Убедитесь, что Ваш электрический счетчик работает исправно, проверив его одним из предоставленных способов!

Актуальность самостоятельной проверки электрического счетчика связана с тем, что прибор учета электроэнергии может в определенный момент дать сбой. Как результат – Вы будете постоянно переплачивать при ежемесячной оплате коммунальных услуг. Чтобы убедиться в правильной работе счетчика, его можно запросто проверить на дому, не вызывая электрика и не снимая прибор с места установки. Далее мы расскажем, как проверить электросчетчик в домашних условиях на самоход, правильность подключения, погрешность и намагниченность! Содержание:

Как часто выполнять проверку?

Итак, если Вам знакома одна из следующих ситуаций, необходимо не теряя времени проверить правильно ли мотает электрический счетчик в частном доме либо квартире:

  1. Потребление электроэнергии резко увеличилось, хотя Вы пользуетесь бытовой техникой в таком же режиме, как и раньше.
    Помимо этого, новые электроприборы не были куплены и, соответственно, подключены к сети.
  2. Противоположная ситуация – Вы реже стали пользоваться бытовой техникой, но расход электричества не снизился (к примеру, во время Вашего длительного отсутствия).
  3. Потребление электроэнергии очень высокое, на порядок выше, чем может быть в действительности. К примеру, если у Вас в квартире нет ничего мощнее чайника, а расход электричества такой же, как у соседа, который ежедневно пользуется кондиционером либо масляным обогревателем.

Если Вам знакомы выше перечисленные ситуации, прочитайте советы ниже и немедленно переходите к проверке электросчетчика на самоход и погрешность учета. Чтобы проверить прибор, Вам понадобятся секундомер, калькулятор, мультиметр и 100-ваттная лампа накаливания.

Шаг 1 – Проверяем правильность подключения

Первым делом Вы должны проверить, правильно ли подключен электросчетчик к сети 220 либо 380 Вольт. Схему подключения однофазного счетчика мы Вам уже описывали. Выглядит она так:

Если в Вашем случае подключение не соответствует примеру, необходимо как можно быстрее решить эту проблему. Незаконное подключение влечет за собой не только возможную неправильную работу электросчетчика, но и обложение высокими штрафами.

Видео обзор правильного подключения счетчика

Все провода подсоединены так, как нужно? Переходим к более серьезной проверке прибора – на самоход.

Шаг 2 – Убеждаемся, что диск произвольно не крутится

Чтобы проверить электросчетчик в домашних условиях на самоход, достаточно отключить все автоматические выключатели, которые расположены ниже счетчика и обслуживают розетки, группу освещения и отдельные электроприборы в доме. Отдельных автоматов нет? Просто выключаем из розетки всю бытовую технику, а выключатели света переводим в режим «откл.». По идее, в такой ситуации у Вас не должно быть расхода электроэнергии. Ждем минут 10-15 и выполняем визуальную проверку – смотрим, моргает либо лампа на передней панели, либо крутится ли диск на счетном механизме.

Если электросчетчик исправен, мигания не должны происходить (максимум может мигнуть раз в 5-10 минут), а диск должен остановиться (либо сделать один оборот в течение 10 минут). В противном случае Ваш счетчик электроэнергии не прошел проверку на самоход по импульсам и необходимо вызывать обслуживающую организацию, которая сможет более тщательно проверить электросчетчик в лаборатории.

Шаг 3 – Подсчитываем погрешность измерений

Для проверки правильности работы электрического счетчика нужно посчитать его погрешность учета. Для этого Вам понадобиться обычная лампа накаливания (в качестве нагрузки), мультиметр, калькулятор и секундомер. Сразу же рекомендуем прочитать о том, как пользоваться мультиметром, если Вы этого не знаете. Использовать Вы должны электронную модель (не стрелочный прибор и не токоизмерительные клещи).

Что касается нагрузки, то лучше всего использовать именно лампочку. Дело в том, что современная бытовая техника может самостоятельно управлять своей мощностью (повышать/понижать в разных режимах). Как следствие – Вы будете руководствоваться паспортной мощностью, и использовать ее в расчетах, хотя по факту будет другое значение. Если даже на этом этапе появится погрешность, проверить электросчетчик в домашних условиях не получится так, как нужно.

Итак, технология проверки на правильность показаний выглядит следующим образом:

  1. Замерьте напряжение в сети, используя мультиметр. О том, как измерить напряжение в розетке, мы рассказывали в соответствующей статье. 220 Вольт у Вас вряд ли будет, поэтому записывайте на листок действительное значение – к примеру, 223 Вольта.
  2. Замерьте силу тока лампы. Для этого переведите тестер в режим амперметра и подключите к лампочке. Для примера возьмем значение 0,43 А.
  3. Узнайте действительную мощность лампочки – напряжение умножьте на силу тока. В нашем случае 223*0,4=96 Вт. Как Вы видите, уже отклонение на 4% от технических характеристиках лампы накаливания. Помимо этого рассчитайте сопротивление лампы – 223/0,4 (у нас получилось 557,5 Ом).
  4. Теперь Вам нужно проверить сам счетчик. При подключенной к сети лампе замерьте, как минимум, за сколько времени электросчетчик моргнет 10 раз, либо 10 раз прокрутится диск. Одновременно с этим Вы должны контролировать напряжение в сети в этот момент времени. Для примера, 10 оборотов счетчик сделал ровно за 2 минуты (120 секунд), а напряжение так и осталось 223 Вольт.
  5. Найдите на передней панели электросчетчика его постоянную, которая обозначается «3200 имп/кВт-час» либо другим значением.
  6. По формуле P=U*U/R рассчитайте действительное потребление электроэнергии. Так Вы сможете проверить, сколько потребляет лампа на данный момент. К примеру, 223/223*557,5 получится 89 Вт
  7. Узнайте, сколько Ватт было израсходовано за период проверки (120 секунд). Для этого необходимо (89 Вт * 120 сек)/ 3600. У нас получилось 2, 97 Вт-час.
  8. Проверка электросчетчика на погрешность выполняется по расчету: «1000*кол-во оборотов/А (постоянная, указана на передней панели)». К примеру 1000*10/3200 получится 3,13 Вт-час.
  9. Определяем погрешность. Для этого (2,97-3,13)/3,13*100 = -5%. Такой результат означает, что погрешность электросчетчика не значительная, т.к. допускается отклонение до 10%. В нашем эксперименте счетчик прошел проверку правильности показаний.

    Расчетная формула вариант 2

Видео инструкция по расчетной и измерительной части:

Как самому вычислить мощность лампы по прибору учета?

Вот таким образом можно проверить электросчетчик на исправность мультиметром в домашних условиях. Как Вы видите, технология довольно простая и справиться с вычислениями сможет даже школьник, не говоря уже о домашнем мастере-самоучке.

Шаг 4 – Проверяем намагниченность

Очень часто пользователи интернета спрашивают, как проверить электросчетчик Энергомера, Меркурий либо Нева на намагниченность. Дело в том, что если Вы решили остановить счетчик электроэнергии магнитом, а в Вашей модели электронного прибора установлена антимагнитная пломба, то проверка очень простая – наклейка либо специальный индикатор меняет свой окрас. Как результат – когда придет проверка, Вас запросто смогут обвинить в противозаконных действиях.

Если же у Вас более простая модель счетчика, проверить его исправность после магнита можно с помощью тонкой иголки – если она будет притягиваться к панели, значит, электросчетчик намагничен. Как правило, через 2-3 дня после того, как Вы уберете магнит с циферблата, намагниченность проходит. Если же проблема не проходит, можете купить специальный демагнитизатор как на фото ниже:

На этом мы заканчиваем технологию проверки прибора учета электроэнергии. Теперь Вы знаете, как самому проверить электросчетчик в домашних условиях и какое оборудование для этого нужно!


Видео обзор правильного подключения счетчика

Как самому вычислить мощность лампы по прибору учета?


Нравится0)Не нравится0)

Проверка электросчетчика | Заметки электрика

Добрый день, гости сайта заметки электрика.

Сегодня я Вам представляю очень интересную и познавательную статью, которая будет полезна практически всем.

Мы с Вами регулярно покупаем в свои квартиры и дома различную бытовую технику, причем немалой мощности. При этом ежедневное потребление электроэнергии повышается. И каждый месяц мы производим оплату за электроэнергию по показаниям нашего домашнего электросчетчика.

Если вдруг у Вас возникло подозрение, что электросчетчик считает неправильно, то Вы можете самостоятельно проверить его, не вызывая контроллера или инспектора.

Проверка электросчетчика — это сравнение двух показаний: реальное (фактическое) показание потребления электрической энергии и показание, которое мы списываем со счетчика.

Как проверить электросчетчик

1. Схема подключения электросчетчика

В первую очередь необходимо знать и проверить схему подключения электросчетчика.

2. Самоход

Самоход — это явление, когда диск индукционного счетчика или световой индикатор у электронного счетчика без остановки начинают вращаться или моргать при отсутствии нагрузки и наличии напряжения на электросчетчике.

Проверяется это легко. Нужно оставить включенным вводной автомат (расположен перед электросчетчиком) и отключить все отходящие автоматы в квартирном щитке.

Внимательно наблюдаем за диском или световым индикатором электросчетчика. Если самоход у электросчетчика отсутствует — то диск совершит не более 1 полного оборота, а световой индикатор за 15 минут должен моргнуть всего 1 раз.

3. Секундомер и электрический прибор

Во всей квартире отключаем все электрические приборы из розеток (телевизор, холодильник, компьютер, телефон и т.д.) и включаем все отходящие автоматические выключатели в квартирном щитке.

В качестве электрического прибора воспользуемся лампой накаливания, мощность которой мы точно знаем. Для примера возьмем 3 лампы накаливания мощностью 100 (Вт) каждая по которым и будем проверять свой счетчик.

Использовать для проверки электросчетчика электродвигатели и энергосберегающие лампы запрещено, т. к. они дают искажение в измерении.

Применив секундомер, засекаем время при включенной нагрузке 3 х 100 (Вт):

  • 5-ти оборотов диска индукционного счетчика
  • 10-ти интервалов между импульсами светового индикатора электронного счетчика

4. Передаточное число

Передаточное число — это количество оборотов диска индукционного счетчика или импульсов электронного счетчика за 1 (час) при нагрузке 1 (кВт).

Единица измерения:

  • у индукционных счетчиков: [оборотов/1кВт*ч], [об/kW*h], [r/kW*h]
  • у электронных счетчиков — [imp/kW*h], [имп/кВт*ч]

Передаточное число Вашего электросчетчика Вы можете посмотреть на его лицевой стороне.

5. Расчет погрешности электросчетчика

Расчет погрешности работы электросчетчика определим по следующей формуле:

6. Пример расчета погрешности индукционного счетчика электрической энергии

В качестве примера для расчета погрешности индукционного счетчика воспользуемся картинкой выше, т. е. с передаточным числом А = 600 (r/kw*h).

Суммарная мощность ламп накаливания составляет: P = 300 (Вт) = 0,3 (кВт).

Время, полученное за 5 полных оборотов диска составляет:  T ‘ = 102,5 (с).

Время одного полного оборота диска: T = T ‘ / 5 = 102,5 / 5 = 20,5 (с).

Полученная погрешность: Е = (0,3 х 20,5 х 600/3600 — 1) х 100% = 2,5%.

Вывод: в данном примере электросчетчик работает с торможением на 2,5%.



7. Пример расчета погрешности электронного счетчика электрической энергии

В качестве примера для расчета погрешности электронного счетчика воспользуемся картинкой выше, т.е. с передаточным числом А = 3200 (imp/kW*h).

Суммарная мощность ламп накаливания составляет: P = 300 (Вт) = 0,3 (кВт).

Время, полученное за 10 интервалов между импульсами светового индикатора составляет:  T ‘ = 36,4 (с).

Время одного интервала между импульсами: T = T ‘ / 10 = 36,4 / 5 = 3,64 (с).

Полученная погрешность: Е = (0,3 х 3,64 х 3200/3600 — 1) х 100% = -2,93%.

Вывод: в данном примере электросчетчик работает с опережением на 2,93%.

Если полученная Вами погрешность не превышает 10%, то электросчетчик можно считать исправным.

Если после проверки электросчетчика своими силами, Вы обнаружите, что у него большая погрешность и переплата за электроэнергию получается существенная, то замените электросчетчик на новый. Как правильно выбрать и купить электросчетчик я Вам уже рассказывал в предыдущих статьях (переходите по указанным ссылкам).

Если Вы своим расчетам не доверяете, то можно вызвать представителя метрологической службы. За определенную сумму они проведут все расчеты и выдадут предписание, если счетчик не пройдет проверку.

P.S. Устали? Тогда давайте немного отдохнем и посмотрим интересный видеоролик о спортсменах.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как проверить электросчетчик на правильность показаний. Порядок действий, советы и рекомендации специалистов

Стоимость электроэнергии постоянно увеличивается, как и количество ее потребления. Поэтому вопросы правильного учета остаются неизменно актуальными. Если показания, снятые в прошлом месяце, значительно отличаются от текущего их значения, нужно выполнить проверку счетчика. Ее можно проводить периодически самостоятельно. Вызывать специалиста не потребуется. Как проверить электросчетчик на правильность показаний, будет рассмотрено далее.

Когда нужно выполнить проверку?

По разным причинам у хозяев дома или квартиры может закрасться сомнение, правильно ли работает электросчетчик. В этом случае нужно узнать как это проверить. Стоит понимать, что подобная процедура не имеет ничего общего с поверкой. Юридической силы она не имеет. Такая проверка необходима, если хозяева сомневаются в правильности учета электроэнергии счетчиком.

Если будут выявлены некоторые нарушения, нужно обратиться в специализированную организацию. Ее сотрудники подтвердят или опровергнут тот факт, что прибор работает неправильно.

Проверить правильно ли считает электросчетчик довольно просто. Это несложный процесс, с которым справится практически каждый. Но в некоторых ситуациях выполнить проверку нужно обязательно. К ним относятся следующие.

  • По непонятным причинам возросло количество потребляемой энергии. При этом хозяева не стали больше пользоваться электрическими бытовыми приборами, не приобрели новую технику. Потребление электроэнергии может возрасти в случае покупки стиральной машины, кондиционера, обогревателя, мультиварки и т. д. Также количество потребленных за месяц киловатт может увеличиться, если в квартире или собственном доме стало проживать больше людей. В некоторых случаях изменение этого показателя может быть связано с сезонными изменениями. Если подобные факты отсутствовали, но показатель потребления электроэнергии заметно увеличился, нужно провести проверку.
  • Показания счетчика не уменьшились, по сравнению с прошлым месяцем, хотя хозяев длительное время (минимум неделю) не было дома. Также должно насторожить, если показатель снизился непропорционально.
  • Потребление электроэнергии, в соответствии с показателями счетчика, явно превышает имеющиеся возможности бытовых приборов.

Подготовка к проверке

Перед проведением проверки правильности работы электросчетчика нужно выполнить некоторые подготовительные действия. Нужно исключить вероятность возникновения «самохода». Такой термин применяется для описания ситуации, когда все электроприборы в жилье выключены, но счетчик все равно работает, диск наматывает киловатты.

Нужно оставить счетчик под напряжением, но потребуется отключить однополюсный автомат. Если в системе предусмотрены пробки, их нужно вывернуть. Дальше в течение 15 минут нужно понаблюдать за работой прибора. Если в системе имеется диск, за это время он может сделать всего один оборот, но не больше.

Интересуясь, как проверить правильность показаний электросчетчика «Меркурий» или иных популярных современных моделей, нужно ориентироваться на работу светового индикатора. Он издает световые импульсы. При полностью выключенном потреблении в жилище он может испустить всего один сигнал.

Также стоит учесть, что не является нормой, если счетчик показал меньшее количество киловатт за месяц, чем обычно. Если хозяева не ограничивали себя в потреблении электроэнергии, но наблюдается подобная ситуация, нужно проверить целостность корпуса прибора. Выполнить это действие нужно в соответствии со всеми требованиями электробезопасности. Если есть дефекты, нужно заменить счетчик. Для этого вызывают экспертов компании-поставщика электроэнергии. Они проведут соответствующую экспертизу. Если окажется, что пользователь выполнял некоторые действия для экономии оплаты, нарушая работу прибора, он заплатит штраф. Поэтому выполнять все действия по проверке оборудования нужно очень аккуратно.

Как выявить воровство электроэнергии?

В ходе проверки электросчетчика на правильность показаний нужно исключить вероятность воровства энергии. Если все бытовые приборы в квартире выключены, но прибор все равно отсчитывает киловатты, это может говорить о его поломке.

Но порой, особенно в многоквартирном доме, такая ситуация может свидетельствовать о несанкционированном использовании электроэнергии соседями. В этом случае в щитке от вашего счетчика будут идти дополнительные провода. Иногда это тяжело определить, если человек не является электриком. Запутанные скрутки могут сбить с толка даже профессионала.

Неправомерные действия со стороны хозяев

Иногда хозяева квартиры сами применяют разные способы, дабы незаконными способами снизить скорость отсчета потребления электроэнергии. Постороннее вмешательство в систему может вывести прибор из строя. При этом проверяющие обязательно найдут дополнительные приспособления. О незаконном вмешательстве в систему счетчика свидетельствует:

  • Отверстие, просверленное в корпусе. Его используют, дабы при помощи иглы замедлить скорость отсчитывания потребленных киловатт.
  • Отсутствие на электросчетчике стекла. Вместо него могут вставить фотопленку. Но такой материал оставляет после себя след. При проведении экспертизы это обязательно будет выявлено.
  • Присоединение дополнительной проводки, из-за чего часть электроэнергии не фиксируется. Такой провод легко найти при помощи детектора. Он обычно прячется за штукатуркой или плинтусом.
  • Ослабленный винт напряжения. Это можно сделать, если на счетчике отсутствует пломба.

Чтобы не возникло проблем с проверяющей компанией, нужно периодически осматривать прибор на наличие повреждений. Проверка электросчетчика на правильную работу обязательно начинается с визуального осмотра.

Проверка правильности подключения

Как проверить, правильно ли считает электросчетчик? Нужно определить, правильно ли подключен прибор. Если есть нарушения, оборудование не будет работать исправно. Поэтому нужно выполнить соответствующие действия. Чаще всего в квартирах устанавливаются однотарифные (однофазные) счетчики. Это оборудование характеризуется прямым включением. Нужно осмотреть, как подключены провода. Если все в порядке, нужно воспользоваться специальным оборудованием (токоизмерительными клещами). Их можно купить в специализированном магазине или взять напрокат у знакомого электрика.

С помощью представленного оборудования можно определить какая нагрузка действует на сеть. При использовании токоизмерительных клещей не потребуется проводить сложных расчетов. Если планируется периодически проверять работу электросчетчика, лучше всего приобрести оборудование в специализированном магазине. В этом случае можно будет при малейшей необходимости получать точный результат.

Как проверить, правильно ли работает электросчетчик при помощи измерительных клещей? Нужно ознакомиться с инструкцией производителя представленной техники. Дальше нужно переключить диапазон в положение АСА 200. Это оптимальный режим для проверки правильности подключения и работы счетчика.

Клещи нужно раскрыть, а затем зафиксировать их вокруг фазного провода. Они должны охватить всего один провод. Можно выполнить замер на изолированном проводе, который подводится в квартиру. На экране прибора получится результат. Он измеряется в амперах. Этот показатель нужно умножить на напряжение сети (220 В). Косинус должен равняться 1.

Погрешность измерений

Существует и другой способ проверить правильно ли считает электросчетчик. Ведь далеко не у каждого есть дома специальное оборудование в виде токоизмерительных клещей. Одной из методик для проверки счетного прибора является определение его погрешности. Чтобы это выяснить, нужно подготовить простую лампу накаливания, которая будет создавать нагрузку. Кроме того, нужно подготовить калькулятор и секундомер. Измерения будут проводиться при помощи мультиметра. Он должен иметь электронное табло. Стрелочный мультиметр для этого подходит мало.

Применение в ходе экспертизы обычной лампы позволяет получить точный результат. Если использовать для этих целей бытовую технику, можно получить неправильный результат. В техпаспорте указывается максимальная мощность прибора. Но многие из них в разных режимах работы потребляют неодинаковое количество электроэнергии. Из-за такой особенности определить точно погрешность счетчика не получится. Обычная лампа накаливания же работает стабильно. Поэтому ее применяют в ходе испытаний.

Рассматривая как проверить правильно ли работает электросчетчик, нужно ознакомиться подробно с представленной методикой.

Сначала при помощи мультиметра нужно замерить напряжение в сети. Как выполнить подобное действие нужно прочесть в инструкции производителя. Результат практически никогда не будет точно 220 В. Например, может получиться 223 В или иное другое значение. Его записывают на листок.

Далее замеряется сила тока лампы. Тестер для этого переводится в режим амперметра. Его подключают к лампочке. Полученное значение, например, может быть 0,43 А. Чтобы узнать, какая мощность будет у лампочки при таком напряжении сети, нужно выполнить простой расчет:

223 × 0,43 = 96 Вт

Это отклонение составляет 4 %, поэтому нельзя принимать для расчетов стандартные величины. Они могут значительно отличаться от реальных показателей.

Последующий расчет

Рассматривая, как проверить электросчетчик на правильность показаний, нужно вникнуть в суть расчета реальных показателей сети. Для этого также потребуется рассчитать сопротивление лампы. Для этого напряжение сети делят на нагрузку электроприбора:

223 ÷ 0,4 = 557,5 Ом

Теперь можно приступать к проверке счетчика. Нужно подключить лампу в сеть. Затем при помощи секундомера измеряется за какое время счетчик моргнет индикатором 10 раз или сделает 10 оборотов диском. В этот момент важно контролировать напряжение в сети. Так, например, в ходе измерений было установлено, что десять оборотов диск сделал за 2 минуты (120 секунд). Напряжение в ходе испытания так и осталось на уровне 223 В.

Дальше на передней панели нужно найти постоянную величину электросчетчика. Это, например, может быть 3 200 имп/кВт-час. Могут быть указаны и другие значения. Дальше нужно выполнить расчет по такой формуле:

ПЭ = НС × НС ÷ СЛ, где

ПЭ – потребление электроэнергии лампой (реальное),

НС – напряжение сети,

СЛ – сопротивление лампы.

ПЭ = 223 × 223 ÷ 557,5 = 89 Вт

Нужно подсчитать сколько ватт потребила лампа за время испытания:

120 сек × 89 Вт ÷ 3600 = 2,97 Вт-ч.

Чтобы определить погрешность счетного прибора, выполняется расчет:

1000 × количество оборотов ÷ постоянную величину, указанную на лицевой панели счетчика. Подставив имеющиеся значения, получаем:

1000 × 10 ÷ 3200 = 3,13 Вт-ч

Погрешность = (2,97 – 3,13) ÷ 3,13 × 100 = -5 %.

Это незначительная погрешность. Она находится в допустимом пределе. Допускается отклонение, которое составляет 10 %. В представленном примере счетчик работает правильно.

Намагниченность

Рассматривая, как проверить электросчетчик на правильность показаний, нужно рассмотреть такую особенность, как намагниченность. Некоторые пользователи применяют магнит для уменьшения скорости подсчета киловатт. Не стоит прибегать к подобным действиям. Подобная уловка обязательно будет выявлена при проверке. Чтобы понимать почему не стоит прибегать к намагничиванию счетчика, нужно рассмотреть особенности проверки.

Так, в современных моделях представленных приборов, например, «Меркурий», «Нева», «Энергомер» и т. д. установлена специальная магнитная пломба. Это специальная наклейка, которая в случае остановки счетчика подобным образом поменяет цвет. Если подобное произошло, при проверке пользователя обвинят в незаконном потреблении электроэнергии.

В более простых моделях счетчиков также можно проверить исправность. Для этого нужна тонкая металлическая иголка. Если она притягивается к панели счетчика, значит, он намагничен. Но в таких моделях, если убрать магнит, поле восстанавливается буквально за 2-3 дня. В некоторых случаях намагниченность не проходит. В этом случае нужно купить специальный демагнетизатор.

Двух- и трехтарифные счетчики

Несложно выполняется проверка на правильность работы электросчетчика трехфазного или двухфазного. Такие приборы имеют определенные особенности работы. В разные периоды суток стоимость электроэнергии, подсчитанной такими приборами, отличается. В ночное время тариф будет несколько ниже, чем днем. Такая особенность подсчета позволяет снизить нагрузку на сеть в дневное время.

По этой причине двух- или трехфазные счетчики называют двухтарифными и трехтарифными. Они позволяют уменьшить счет за электроэнергию. При этом неравномерное потребление приводит к интенсивному загрязнению окружающей среды днем и вечером. Потребление электроэнергии в ночное время благоприятнее для окружающей среды.

Недостатком применения подобных приборов является высокие требования, которые выдвигаются к правильной эксплуатации электроприборов. В противном случае значительной экономии добиться будет невозможно.

Проверка двухтарифного счетчика

Как проверить двухтарифный электросчетчик на правильность показаний? Нужно выполнить несколько простых действий. Сначала проверяется правильность подключения электроприбора. Также проверяется прибор на наличие «самохода». Если в этом показателе проблем не обнаружено, можно приступать к дальнейшей проверке.

Как проверить электросчетчик на правильность показаний? От сети отключают все электроприборы, включают все автоматы, выходящие из щитка. Дальше проводится вышеописанная процедура с лампой и мультиметром.

Как проверить счетчик электроэнергии на правильность работы: частота проверок

Содержание статьи:

Плата за электричество с каждым годом все возрастает и постепенно становится отдельной статьей расходов семейного бюджета. При этом существует большая вероятность того, что счета могут быть намного завышены по причине неисправности энергомера, установленного в квартире. Чтобы это подтвердить документально, необходимо подавать заявление в управляющую компанию, долго ждать, после чего еще оплачивать услуги специалистов. При этом нет гарантии что мастер озвучит реальный результат обследования, так как представляет организацию, незаинтересованную в снижении суммы платежей. Проверку трехфазного счетчика электроэнергии можно провести самостоятельно, воспользовавшись одним из доступных способов.

Частота сверки

Счетчики необходимо периодически проверять на исправность и достоверность передаваемых данных

Все приборы учета потребленных ресурсов подлежат периодической проверке, как на исправность, так и на правильность выдаваемых показаний. Необходимость обследования счетчиков объясняется такими факторами, как естественный износ механических деталей или возможный сбой в работе программного обеспечения.

В большинстве случаев РЭС сами инициируют эту процедуру путем направления гражданам письменных уведомлений. В бумагах указывается срок и место подачи прибора, а также порядок и способ его демонтажа. Если уведомление не приходит на протяжении нескольких лет, владельцам недвижимости следует узнавать об этом самим.

Для бездисковых электронных счетчиков типа «Меркурий» и «Нева» контрольный срок составляет не более 10 лет. Устройства старого типа проверяются чаще — каждые 5-8 лет. По результатам обследования составляется акт.

Внеплановая проверка

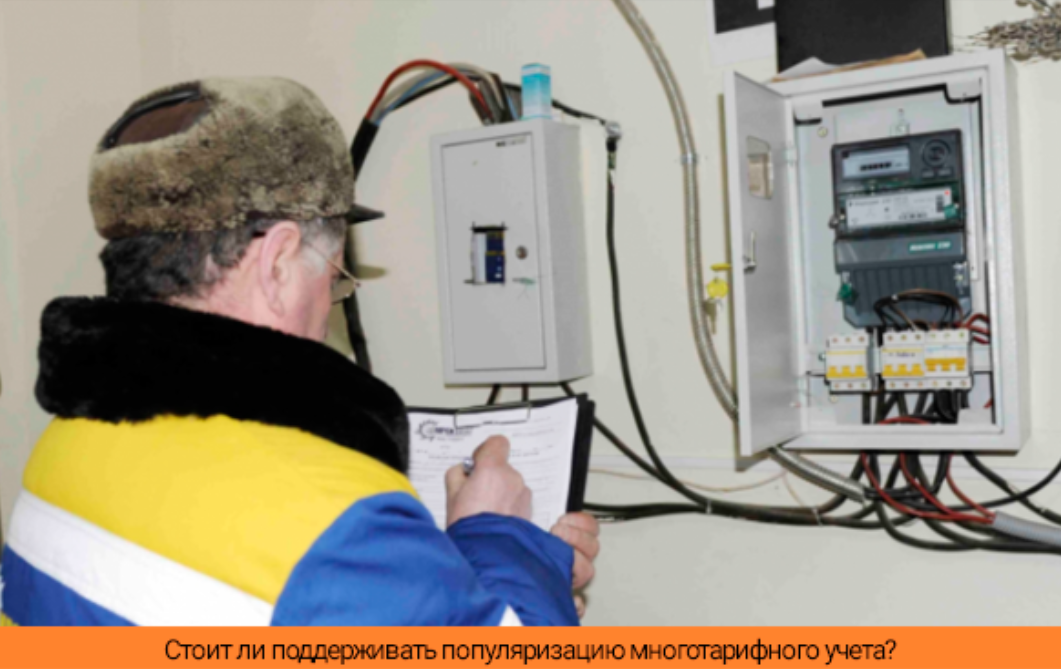

Внеплановая проверка счетчиков проводится при подозрении на хищение энергии или при установке нового оборудования

Внеплановая проверка правильности подключения счетчиков электрической энергии, корректности и правильности их работы может проводиться по инициативе управляющей компании или жильцов.

Причины для выяснения степени работоспособности устройства могут быть следующие:

  • чрезмерно большие счета при минимальном количестве потребителей;
  • подозрение на воровство электроэнергии, когда ее расход подозрительно мал;
  • сверка показаний, которые граждане передают, с реальными на приборе;
  • при утере выданного ранее акта обследования устройства;
  • при установке и принятии на учет нового оборудования.

Проверять правильность подключения и снимать показания могут только контролеры, имеющие соответствующие удостоверения и предписания.

Почему врут электросчетчики

Как выглядит исправный счетчик

Все приборы учета независимо от их устройства имеют ограниченный ресурс и с этим следует считаться. Со временем точность работы изделий начинает ухудшаться, в результате чего они выдают неверные показания.

Происходит это по следующим причинам:

  • заводской брак;
  • окисление контактов;
  • сгорание провода;
  • истирание шарниров;
  • неправильное подключение;
  • окончание срока службы деталей;
  • сбой из-за перепада напряжения.

Перед тем как проверить счетчик электроэнергии на правильность работы, необходимо посчитать количество потребителей и суммарную мощность, которую они потребляют в сутки. Это послужит исходными данными в последующих измерениях.

Проверка правильности подключения

Формула погрешности счетчика

Проверку схемы подключения электросчетчика лучше проводить при отключенном питании, чтобы не получить удар током при разборке и осмотре устройства. Домашние счетчики подключаются к сети с помощью четырех клемм, расположенных на их корпусе. Подсоединение должно проводиться в строго определенном порядке.

Правильная схема подключения проводов к клеммам:

  • фаза — крайняя левая;
  • вход фазы в квартиру — вторая слева;
  • ноль — третья слева;
  • ноль в квартиру — крайняя правая.

Исправный прибор при таком соединении выдает верный сигнал, независимо от влияния внешних факторов.

Приборы и инструменты для проведения проверочных работ

Токоизмерительные клещи

Проведение обследования производится под напряжением, поэтому относится к категории опасных работ. Следует проводить их в адекватном состоянии, не будучи под действием алкоголя, психотропных препаратов или усталости.

Для работы потребуется:

  • токоизмерительные клещи;
  • индикатор;
  • тестер;
  • лампа накаливания 100 Вт;
  • отрезки проводов;
  • резиновый коврик.

Поскольку может потребоваться отключение питания, следует запастись мощным аккумуляторным фонарем.

Проверка на самоход

Проверка на самоход проводится после отключения всех потребителей в квартире

Самоход — это заводской брак или приобретенный за время работы изделия дефект. Он представляет собой увеличение показаний при отсутствии подключенных потребителей.

Чтобы проверить наличие данного явления нужно отключить от сети все потребители электричества в доме. Точный результат можно получить только при извлеченных из розеток вилках. Затем нужно считать, сколько в 5 минут будет оборотов диска или импульсов на индикаторе электронного устройства. Если это количество 2 и более, имеет место факт самохода и повод для вызова контролера.

Использование токоизмерительных клещей

Это изделие является дорогостоящим профессиональным оборудованием, которое приобретать для разового использования нецелесообразно. Проще арендовать или пригласить электрика по объявлению.

Правила проведения расчета погрешности электросчетчика:

  1. Измеряются показания силы тока и напряжения на второй клемме, от которой идет провод в квартиру. Путем их умножения получается потребляемая мощность.
  2. Определяется время, за которое происходит 10 оборотов диска или вспышек индикатора. Полученное число умножается на мощность, результат делится на 3600. Это реальная работа в кВт.
  3. Сопоставляются оба показателя, на основании чего делается вывод о правильности работы устройства.

Как подсчитать отклонения в измерениях в домашних условиях

Если счетчик исправен, но счета приходят слишком большие, возможно, энергию кто-то ворует

Чтобы не обращаться к услугам специалистов, можно воспользоваться несколькими простыми и доступными способами проверки электросчетчика с помощью недорогих инструментов и приспособлений.

Проверка при помощи тестера

Методика обследования счетчика тестером полностью аналогична работе с токоизмерительными клещами. Разница состоит в точности полученных результатов. Чтобы свести погрешность измерений к минимуму, следует потратить в 10 раз больше времени на замеры, введя во все предварительные и окончательные расчеты этот коэффициент.

Лампы накаливания

Узнать точность показаний прибора учета можно с помощью лампы накаливания мощностью 100 Вт. необходимым условием для испытаний является отключение всех потребителей. Записываются показания, после чего лампа подключается к сети на 1 час. По окончании снимаются новые показания. Они должны увеличиться на 100 Вт с допустимой погрешностью 10 %.

Особенности проверки трехфазного счетчика

На трехфазных счетчиках замеры производятся поочередно на всех фазах. После этого подсчитывается мощность по каждой, сумма показателей дает итоговый результат реальной и демонстрируемой мощности.

Воровство электроэнергии не является редкостью. Подсоединиться к чужой линии может разбирающийся в электричестве и имеющий доступ к щитку человек. Начать следует с наблюдения за устройством при отключенных по всей квартире потребителях. Если при отсутствии самохода прибор показывает нагрузку, имеет место хищение энергии. Можно осмотреть щиток самостоятельно, но лучше это сделать в присутствии представителей ресурсоснабжающей организации.

Как проверить электросчетчик на неисправность

Частота сверки

Счетчики необходимо периодически проверять на исправность и достоверность передаваемых данных

Все приборы учета потребленных ресурсов подлежат периодической проверке, как на исправность, так и на правильность выдаваемых показаний. Необходимость обследования счетчиков объясняется такими факторами, как естественный износ механических деталей или возможный сбой в работе программного обеспечения.

В большинстве случаев РЭС сами инициируют эту процедуру путем направления гражданам письменных уведомлений. В бумагах указывается срок и место подачи прибора, а также порядок и способ его демонтажа. Если уведомление не приходит на протяжении нескольких лет, владельцам недвижимости следует узнавать об этом самим.

Для бездисковых электронных счетчиков типа «Меркурий» и «Нева» контрольный срок составляет не более 10 лет. Устройства старого типа проверяются чаще — каждые 5-8 лет. По результатам обследования составляется акт.

Подготовка

Перед проверкой нужно убедиться в отсутствии «самохода».

Так называют работу электросчетчика во время отсутствия потребления электроэнергии: когда в квартире все электроприборы выключены из сети, а диск продолжает наматывать кВт/ч.

Оставив счетчик под напряжением, надо отключить однополюсные автоматы (или вывернуть пробки). После этого 15 минут следует понаблюдать за счетчиком.

Если он с дисковым механизмом, диск может сделать только один оборот. Если прибор имеет световой индикатор, ориентируемся по импульсам. За отведенное время может быть только один световой сигнал.

Рекомендация специалиста: если счетчик показывает меньшее потребление электроэнергии, а за месяц Вы себя не ограничивали в ее использовании, обязательно нужно проверить целостность корпуса электросчетчика.

Перед тем, как решить заменить прибор, энергоснабжающая компания проводит экспертизу. Если обнаруженные повреждения будут указывать на то, что оказывалось какое-нибудь воздействие на прибор с целью сэкономить на оплате услуг по электроснабжению, владельцу электросчетчика придется ответить за воровство электроэнергии.

Перед проведением проверки правильности работы электросчетчика нужно выполнить некоторые подготовительные действия. Нужно исключить вероятность возникновения «самохода». Такой термин применяется для описания ситуации, когда все электроприборы в жилье выключены, но счетчик все равно работает, диск наматывает киловатты.

Нужно оставить счетчик под напряжением, но потребуется отключить однополюсный автомат. Если в системе предусмотрены пробки, их нужно вывернуть. Дальше в течение 15 минут нужно понаблюдать за работой прибора. Если в системе имеется диск, за это время он может сделать всего один оборот, но не больше.

Интересуясь, как проверить правильность показаний электросчетчика «Меркурий» или иных популярных современных моделей, нужно ориентироваться на работу светового индикатора. Он издает световые импульсы. При полностью выключенном потреблении в жилище он может испустить всего один сигнал.

Также стоит учесть, что не является нормой, если счетчик показал меньшее количество киловатт за месяц, чем обычно. Если хозяева не ограничивали себя в потреблении электроэнергии, но наблюдается подобная ситуация, нужно проверить целостность корпуса прибора. Выполнить это действие нужно в соответствии со всеми требованиями электробезопасности.

Если есть дефекты, нужно заменить счетчик. Для этого вызывают экспертов компании-поставщика электроэнергии. Они проведут соответствующую экспертизу. Если окажется, что пользователь выполнял некоторые действия для экономии оплаты, нарушая работу прибора, он заплатит штраф. Поэтому выполнять все действия по проверке оборудования нужно очень аккуратно.

Внеплановая проверка

Внеплановая проверка счетчиков проводится при подозрении на хищение энергии или при установке нового оборудования

Внеплановая проверка правильности подключения счетчиков электрической энергии, корректности и правильности их работы может проводиться по инициативе управляющей компании или жильцов.

Причины для выяснения степени работоспособности устройства могут быть следующие:

  • чрезмерно большие счета при минимальном количестве потребителей;
  • подозрение на воровство электроэнергии, когда ее расход подозрительно мал;
  • сверка показаний, которые граждане передают, с реальными на приборе;
  • при утере выданного ранее акта обследования устройства;
  • при установке и принятии на учет нового оборудования.

Проверка на воровство

В ходе проверки электросчетчика на правильность показаний нужно исключить вероятность воровства энергии. Если все бытовые приборы в квартире выключены, но прибор все равно отсчитывает киловатты, это может говорить о его поломке.

Но порой, особенно в многоквартирном доме, такая ситуация может свидетельствовать о несанкционированном использовании электроэнергии соседями. В этом случае в щитке от вашего счетчика будут идти дополнительные провода. Иногда это тяжело определить, если человек не является электриком. Запутанные скрутки могут сбить с толка даже профессионала.

Какие повреждения свидетельствуют о неучтенном пользовании электроэнергией?

Это могут быть:

  1. Просверленное отверстие в корпусе. Его делают, чтобы с помощью иглы или другого тонкого предмета замедлить вращения диска.
  2. Выдавленное стекло на электросчетчике. Обычно его выдавливают, чтобы вставить фотопленку, которая будет тормозить диск. Фотопленка оставляет после себя следы эмульсии, которые обязательно обнаруживаются потом в лаборатории.
  3. Присоединение «левой» проводки к счетчику, в результате чего часть энергии счетчиком не фиксируется. Такая проводка часто прячется за штукатурку или плинтус, но при внимательной проверке детекторами легко находится.
  4. Ослабление винта напряжения. Этот способ используют, если на приборе нет пломбы компании или защитной клеммы.

Способов обмануть обслуживающую компанию много, и обо всех она знает. Чтобы в будущем не возникало проблем, следует хотя бы раз в месяц визуально осматривать электросчетчик на наличие повреждений.

Возможно, Вас заинтересует статья об

индукционных счетчиках электроэнергии

.

Статью о правильном снятии показаний электросчетчиков читайте здесь.

Лампы накаливания для проверки электросчетчика

Проверку приборов учета потребленной электроэнергии необходимо выполнять периодически, в плановом порядке. Однако могут возникнуть ситуации, когда без этой процедуры просто не обойтись и нужно решать проблему, как проверить электросчетчик в домашних условиях. Например, хозяева замечают резкое увеличение расхода электроэнергии, хотя количество людей и электроприборов в квартире осталось прежнее. Расход электричества мог не снизиться при длительном отсутствии или он уменьшился очень несущественно.

В некоторых случаях потребители просто забывают о работе кондиционера в летнее время и обогревателя – в зимнее. Поэтому, прежде чем бить тревогу, нужно все внимательно проверить и обратить особое внимание на действующие электроприборы. Только после этого рекомендуется выполнять проверку электросчетчика, которая может быть выполнена различными способами.

Прежде чем проверять электросчетчик самостоятельно, необходимо выяснить, правильно ли выполнено его подключение. В городских квартирах питание осуществляется через однофазные сети, поэтому в качестве примера рекомендуется рассматривать однофазный счетчик.

Подключение проводников выполняется через четыре клеммы, пронумерованные 1,2,3,4. Фазный провод подводится к счетчику от основной линии к клемме № 1. Из клеммы № 2 он выходит далее в сторону помещений. Соответственно, нулевой проводник подключается к клемме № 3, а выходит к помещениям из клеммы № 4.

В частных домах нередко используются трехфазные счетчики. Их разница с однофазными приборами заключается только в количестве проводов и клемм. Для двух дополнительных фаз предусмотрены соответствующие входные и выходные клеммы.

Если все проводники подключены правильно, можно приступать к проверке электросчетчика на правильность показаний. В первую очередь счетчик проверяется на наличие самохода, когда показания накручиваются, даже если электроэнергия вовсе не расходуется в данный момент. Для выявления этой неисправности нужно отключить от сети всех потребителей тока. Групповые автоматы, расположенные возле счетчика также должны быть отключены. Во включенном состоянии остается лишь вводный автомат.

Количество оборотов в индукционном счетчике не должно быть больше чем 6-12 раз в течение часа. Чем меньше оборотов, тем лучше. У электронных счетчиков подсчитываются вспышки индикатора. Если количество вспышек превышает 12, следует переходить к более серьезным методам проверки.

Токовые клещи не всегда и не у всех могут оказаться под руками. В таких случаях при решении вопроса, как проверить правильность показаний электросчетчика, самым лучшим выходом из положения будет использование ламп накаливания с заранее известной мощностью. В качестве примера берутся пять лампочек по 100 ватт каждая. То есть, их общая мощность составляет 500 ватт.

Методика проверки состоит из следующих действий:

  • В первую очередь отключаются все электроприборы без исключения. Особое внимание нужно обратить на энергосберегающие лампы, которые категорически запрещено использовать во время проверки.
  • Перед тем как проверить работу электросчетчика, в электрощитке должны быть выключены все автоматические выключатели.
  • После этого к счетчику в цепь подключаются лампы накаливания в количестве 5 шт.
  • Далее засекается время t, в течение которого индукционный прибор совершает 10 оборотов, а импульсный – 10 вспышек. Во время проверки был получен результат 20 секунд.
  • Затем рассчитывается время Т, в течение которого совершается один полный оборот или интервал между вспышками. С этой целью t нужно разделить на 10 и получится 2 секунды. При большем количестве взятых оборотов расчеты получаются более точными.
  • При проверке счетчика электроэнергии, нужно установить значение передаточного числа, обозначенного на счетчике, как А или r. В приведенном примере оно составляет 3200.
  • Выполняется перевод мощности ламп из киловатт в ватты: 500 Вт = 0,5 кВт.

Окончательный расчет погрешности измерений выполняется по формуле: Е = (РТr/3600) х 100. Погрешность Е измеряется в процентах. Подставив имеющиеся значения, получим следующий результат: (0,5 х 2 х 3200/3600) х 100 = 11,1%. По итогам результата можно сделать вывод о некорректной работе электросчетчика, поскольку превышена его максимально допустимая погрешность, составляющая 10%. Полученные данные следует закрепить официальной проверкой, результаты которой будут обладать юридической силой.

В некоторых случаях причиной перерасхода электроэнергии становится банальное воровство со стороны соседей. Установить вора можно разными способами. Наиболее эффективный связан с выкручиванием пробок из щитка на лестничной площадке и наблюдение за ним через дверной глазок. Рано или поздно, оставшись без электричества, вор появится, чтобы узнать в чем дело. Единственным недостатком этого способа является обесточивание собственной квартиры на неопределенное время.

Установка электросчетчика в квартире

Срок службы электросчетчика, когда нужно менять

Как снимать показания электросчетчика

Принцип работы электросчетчика

Стоит ли менять старый электросчетчик?

Замена электросчетчика в квартире

Как выглядит исправный счетчик

Все приборы учета независимо от их устройства имеют ограниченный ресурс и с этим следует считаться. Со временем точность работы изделий начинает ухудшаться, в результате чего они выдают неверные показания.

Происходит это по следующим причинам:

  • заводской брак;
  • окисление контактов;
  • сгорание провода;
  • истирание шарниров;
  • неправильное подключение;
  • окончание срока службы деталей;
  • сбой из-за перепада напряжения.

Проверка счетчика клещами и мультиметром

Токоизмерительные клещи относятся к профессиональному инструменту и как правило не приобретаются для одноразовой проверки. Тем не менее, рекомендуется попросить его на время у знакомых, поскольку данный способ обеспечивает высокую точность измерений.

Электрический ток, приводя в действие бытовые приборы, совершает определенную работу. Поэтому при выполнения проверки электросчетчика на правильность показаний, сравниваются две работы: реальная, совершаемая фактически, и расчетная, результаты которой показывает счетное устройство. В качестве единицы измерения используются ватт-часы.

Фактическая работа при наличии однофазного счетчика происходит следующим образом:

  • Во время проверки электрического счетчика, приборы должны работать. Для замеров силы тока берется фазный провод, выходящий из клеммы № 2 счетчика.
  • Одновременно измеряется напряжение. После этого сила тока умножается на напряжение, в результате получается мощность (Вт).
  • Нужно засечь секундомером время, потребное для 10 оборотов на индукционном счетчике и 10 вспышек – на электронном.
  • Мощность умножается на полученное время в секундах. Результатом является работа, измеряемая в Джоулях. Значение работы нужно разделить на 3600, в результате получится реально потребляемая мощность (Вт х ч).

В трехфазных приборах учета измерения проводятся для каждой фазы, после чего все полученные мощности суммируются. Далее нужно определить расчетную работу. Вначале нужно найти передаточное число, обозначаемое в счетчиках символами r или А. Оно показывает количество импульсов или оборотов, совершаемое при расходовании 1 кВт х ч энергии.

После того как были получены оба значения работ, их нужно сравнить между собой. Счетчик можно считать исправным, если расчетная работа отличается от реальной не более чем на 10 процентов. Таким образом, вопрос, как проверить работу электросчетчика однофазного, этим способом можно считать решенным. Методика проверки электросчетчика при помощи мультиметра точно такая же, как и с токоизмерительными клещами.

Чтобы узнать действующую нагрузку на сеть, лучше всего использовать токоизмерительные клещи.

Они в своем использовании не требуют проведения тяжелых математических вычислений. Такая инструментальная проверка дает самые быстрые и точные результаты, правда, далеко не все люди имеют дома этот прибор.

Порядок измерения нагрузки сети:

  1. На токоизмерительных клещах переключатель диапазонов устанавливается на отметке АСА 200.
  2. Клещи раскрываются и фиксируются на каждой фазе сети, подключенной к электросчетчику (показания каждой фазы придется суммировать) или на изолированном проводе при входе в квартиру.
  3. Полученную величину нагрузки сети (в амперах) нужно умножить на напряжение сети (220 В), косинус равняется 1.

Примите во внимание: современные токоизмерительные клещи снабжены специальной кнопкой, фиксирующей показания. Используйте эту функцию в труднодоступных местах для измерений.

Проверка правильности подключения

Формула погрешности счетчика

Проверку схемы подключения электросчетчика лучше проводить при отключенном питании, чтобы не получить удар током при разборке и осмотре устройства. Домашние счетчики подключаются к сети с помощью четырех клемм, расположенных на их корпусе. Подсоединение должно проводиться в строго определенном порядке.

Правильная схема подключения проводов к клеммам:

  • фаза — крайняя левая;
  • вход фазы в квартиру — вторая слева;
  • ноль — третья слева;
  • ноль в квартиру — крайняя правая.

Исправный прибор при таком соединении выдает верный сигнал, независимо от влияния внешних факторов.

Токоизмерительные клещи

Проведение обследования производится под напряжением, поэтому относится к категории опасных работ. Следует проводить их в адекватном состоянии, не будучи под действием алкоголя, психотропных препаратов или усталости.

Для работы потребуется:

  • токоизмерительные клещи;
  • индикатор;
  • тестер;
  • лампа накаливания 100 Вт;
  • отрезки проводов;
  • резиновый коврик.

Проверка на самоход

Проверка на самоход проводится после отключения всех потребителей в квартире

Самоход — это заводской брак или приобретенный за время работы изделия дефект. Он представляет собой увеличение показаний при отсутствии подключенных потребителей.

Чтобы проверить наличие данного явления нужно отключить от сети все потребители электричества в доме. Точный результат можно получить только при извлеченных из розеток вилках. Затем нужно считать, сколько в 5 минут будет оборотов диска или импульсов на индикаторе электронного устройства. Если это количество 2 и более, имеет место факт самохода и повод для вызова контролера.

Это изделие является дорогостоящим профессиональным оборудованием, которое приобретать для разового использования нецелесообразно. Проще арендовать или пригласить электрика по объявлению.

Правила проведения расчета погрешности электросчетчика:

  1. Измеряются показания силы тока и напряжения на второй клемме, от которой идет провод в квартиру. Путем их умножения получается потребляемая мощность.
  2. Определяется время, за которое происходит 10 оборотов диска или вспышек индикатора. Полученное число умножается на мощность, результат делится на 3600. Это реальная работа в кВт.
  3. Сопоставляются оба показателя, на основании чего делается вывод о правильности работы устройства.

Как проверить, правильно ли считает электросчетчик? Нужно определить, правильно ли подключен прибор. Если есть нарушения, оборудование не будет работать исправно. Поэтому нужно выполнить соответствующие действия. Чаще всего в квартирах устанавливаются однотарифные (однофазные) счетчики. Это оборудование характеризуется прямым включением.

С помощью представленного оборудования можно определить какая нагрузка действует на сеть. При использовании токоизмерительных клещей не потребуется проводить сложных расчетов. Если планируется периодически проверять работу электросчетчика, лучше всего приобрести оборудование в специализированном магазине. В этом случае можно будет при малейшей необходимости получать точный результат.

Как проверить, правильно ли работает электросчетчик при помощи измерительных клещей? Нужно ознакомиться с инструкцией производителя представленной техники. Дальше нужно переключить диапазон в положение АСА 200. Это оптимальный режим для проверки правильности подключения и работы счетчика.

Клещи нужно раскрыть, а затем зафиксировать их вокруг фазного провода. Они должны охватить всего один провод. Можно выполнить замер на изолированном проводе, который подводится в квартиру. На экране прибора получится результат. Он измеряется в амперах. Этот показатель нужно умножить на напряжение сети (220 В). Косинус должен равняться 1.

С помощью электрического прибора

Чтобы проверить, правильно ли работает электросчетчик, можно использовать простую лампу накаливания, ее мощность известна – 100 ватт.

При этом в квартире должны быть отключены от сети все другие приборы. Дополнительно понадобится секундомер.

Порядок проверки электросчетчика:

  1. Включается лампа.
  2. Засекается время, за которое диск электросчетчика делает 4 оборота (или время от 1 до 11 импульса светового индикатора).
  3. Делаем вычисления по формуле Е = (Р · t · n / 3600 — 1) · 100%, где:
    • Р – это мощность лампы;
    • t – замеренное время;
    • n – передаточное число, показывающее количество оборотов (или импульсов) прибора при нагрузке равной 1 кВт·ч;
    • E – погрешность в работе электросчетчика (в %).

Возможно, Вам будет также интересна статья о

двухтарифных электросчетчиках Меркурий

.

Статью о том, как можно оплатить электроэнергию через Интернет, читайте здесь.

Прочитав эту статью, Вы получите информацию об однофазных счетчиках Меркурий.

Известные данные: передаточное число электросчетчика равно 400 оборотам/1кВт·ч, мощность лампочки 0,1 кВт, а время 4 оборотов диска счетчика равно 280 секундам.

Определяем время одного оборота: t = 280/4 = 70 сек.

Далее подставляем значения в нашу формулу:

Е = (0,1 · 70 · 400/3600 – 1) · 100% = -2,22%

Погрешность – отрицательная, прибор работает с опережением на 2,22%. Если значение получится положительное, значит, прибор работает с торможением. Для более точных результатов лучше провести несколько проверок, используя разные приборы.

Примите к сведению: если погрешность превышает в ту или иную сторону показатель более 10%, прибор подлежит замене.

В этом случае следует обратиться в энергоснабжающую компанию, которая проведет свою проверку, вынесет решение о замене счетчика согласно правилам, учитывающим все допустимые причины для этого.

Далее, уже после электромонтажных работ, будет составлен специальный акт на замену электросчетчика, в котором должны быть указаны:

  • тип, заводские номера и др. параметры демонтированного и установленного устройства;
  • показания счетчиков;
  • причина замены и другие.

Важно знать: самостоятельно поменять электросчетчики могут только те собственники жилья, которые имеют 3 уровень по электробезопасности. В акте о замене прибора должна быть указана фамилия человека, проводившего электромонтажные работы.

Погрешность измерений

Существует и другой способ проверить правильно ли считает электросчетчик. Ведь далеко не у каждого есть дома специальное оборудование в виде токоизмерительных клещей. Одной из методик для проверки счетного прибора является определение его погрешности. Чтобы это выяснить, нужно подготовить простую лампу накаливания, которая будет создавать нагрузку.

Применение в ходе экспертизы обычной лампы позволяет получить точный результат. Если использовать для этих целей бытовую технику, можно получить неправильный результат. В техпаспорте указывается максимальная мощность прибора. Но многие из них в разных режимах работы потребляют неодинаковое количество электроэнергии.

Рассматривая как проверить правильно ли работает электросчетчик, нужно ознакомиться подробно с представленной методикой.

Сначала при помощи мультиметра нужно замерить напряжение в сети. Как выполнить подобное действие нужно прочесть в инструкции производителя. Результат практически никогда не будет точно 220 В. Например, может получиться 223 В или иное другое значение. Его записывают на листок.

223 × 0,43 = 96 Вт

Это отклонение составляет 4 %, поэтому нельзя принимать для расчетов стандартные величины. Они могут значительно отличаться от реальных показателей.

Если счетчик исправен, но счета приходят слишком большие, возможно, энергию кто-то ворует

Чтобы не обращаться к услугам специалистов, можно воспользоваться несколькими простыми и доступными способами проверки электросчетчика с помощью недорогих инструментов и приспособлений.

Методика обследования счетчика тестером полностью аналогична работе с токоизмерительными клещами. Разница состоит в точности полученных результатов. Чтобы свести погрешность измерений к минимуму, следует потратить в 10 раз больше времени на замеры, введя во все предварительные и окончательные расчеты этот коэффициент.

Лампы накаливания

Узнать точность показаний прибора учета можно с помощью лампы накаливания мощностью 100 Вт. необходимым условием для испытаний является отключение всех потребителей. Записываются показания, после чего лампа подключается к сети на 1 час. По окончании снимаются новые показания. Они должны увеличиться на 100 Вт с допустимой погрешностью 10 %.

На трехфазных счетчиках замеры производятся поочередно на всех фазах. После этого подсчитывается мощность по каждой, сумма показателей дает итоговый результат реальной и демонстрируемой мощности.

Как проверить правильно ли работает электросчетчик

Электросчетчики – сложные приборы, которые проходят многочисленные проверки еще до того, как будут установлены у вас дома. Но случается, что работа устройства нарушается, и оно начинает накручивать лишние киловатты. При покупке электрического счетчика однофазного или трехфазного у проверенного производителя, о точности функционирования можно не волноваться. К тому же, сбоям подвержены в основном аппараты старого образца. Но если у вас появились сомнения в правдивости показаний счетчика, можно протестировать его самостоятельно в домашних условиях.

Схема подключения счетчиков электроэнергии

Устройства, фиксирующие расход электроэнергии, устанавливаются профессиональными электриками и пломбируются представителями снабжающей организации. Но иногда выясняется, что счетчик подключен неверно. Проверить правильность присоединения проводов может каждый, достаточно изучить схему подключения однофазного счетчика. В случае обнаружения несоответствий нужно как можно скорее обратиться в обслуживающую организацию, поскольку промедление грозит крупными штрафами. И не пытайтесь исправить подключение самостоятельно – вмешиваться в работу регистрирующих устройств разрешено только электрикам с допуском.

2 способа проверить электросчетчик

Случается, что счетчики фиксируют расход, которого на самом деле нет. Чтобы этого избежать, есть смысл проверить изделие на самоход. Для этого не понадобятся ни специальные знания, ни инструменты. Существует два способа проверить это:

  • В первом варианте отключают все автоматические выключатели, от которых электричество идет к приборам освещения и бытовой технике в вашей квартире. При этом лампочка на передней панели не должна мигать, а на индукционном счетчике не должен крутиться диск (допускается один импульс или оборот раз в 10 минут).
  • Во втором варианте из розеток выключают все электрические приборы (не забудьте про холодильник, сетевые фильтры и зарядные устройства) и проверяют счетчик при включенных автоматах. Расхода энергии фиксироваться не должно.

Если устройство не прошло тест на самоход, необходимо обратиться в обслуживающую организацию для демонтажа и более тщательного осмотра.

Проверка электросчетчика по формуле

Чуть более сложной является проверка устройства по формуле. Для расчетов понадобятся тестовый прибор (лучше лампа накаливания с достоверно известной мощностью) и секундомер.

  • Включаете лампу и засекаете, за какое время диск счетчика прокрутится 5 раз или 10 раз мигнет индикатор.
  • Находите на передней панели счетчика передаточное число (обозначения r/kW*h или imp/kW*h).
  • Производите расчеты:

Е = (Р х Т х А/3600 - 1) х 100%

Где Р – это мощность лампы накаливания (к примеру, 100Вт, то есть 0,1кВт)

Т – время одного полного оборота диска или интервала между импульсами индикатора (число, полученное замером на секундомере, нужно разделить на 5 для индукционных счетчиков и на 10 – для электронных)

А – передаточное число, указанное на панели.

Плюсовые числа свидетельствуют о торможении фиксации, минусовые – об опережении. Допускается погрешность работы прибора не более 10%. В ином случае необходимо демонтировать и заменить устройство. Купить счетчик электроэнергии по цене, доступной практически каждому, можно в магазине ЛЭМЗ, расположенном на территории завода. В «НПК «ЛЭМЗ» счетчики проверяют на точность и работоспособность на немецком оборудовании партиями и поштучно. Поэтому есть гарантия работы без сбоев. Если ваш счетчик работает исправно, но вам все равно приходится оплачивать немалые счета за электроэнергию, возможно, стоит купить двухтарифный электрический счетчик, благодаря которому эксплуатация мощных бытовых приборов (стиральной, посудомоечной машины) в ночное время обходится значительно дешевле.

Как проверить наличие грязного электричества: полезное руководство!

Эта статья является четвертой из серии из четырех частей, озаглавленной «Защита от радиочастотного излучения: полезное иллюстративное руководство». Цель этой части руководства - научить вас проверять каждую цепь в вашем доме на наличие грязного электричества.

Цель этого общего руководства - научить вас определять и устранять каждый источник радиочастотного излучения, которому вы и ваша семья подвергаетесь в своем доме. Итак, статьи в этом руководстве вы захотите добавить в закладки и не торопитесь, просматривая их.Если это важно для вас, то вам следует внимательно прочитать каждую часть, а также просмотреть каждое видео. Это должно быть вашим руководством, когда вы шаг за шагом пройдете по дому и определите и исправите все имеющиеся у вас проблемы с радиацией.

На четырех страницах этого руководства я провожу вас комнату за комнатой, с моей видеокамерой, через настоящий дом и покажу вам, как проверить как радиочастотное излучение, так и грязное электричество. А затем я точно скажу вам, что бы я сделал для решения каждой проблемы.Вы можете не только прочитать об этом, но и посмотреть, как я делаю тесты на видео. Если вы пройдете через свой дом, как я здесь, и внесете необходимые исправления, чтобы снизить воздействие радиочастотного излучения до безопасных уровней по всему дому, в результате ваша семья станет более здоровой. Я надеюсь, что вы воспользуетесь этим руководством, чтобы оно принесло вам пользу.

Это руководство состоит из 4 частей. У каждой части есть своя глава. Вы можете перейти к каждой главе, нажав на соответствующую ссылку ниже:

  1. Основы электромагнитного излучения
  2. Как использовать высокочастотные измерители излучения
  3. Как проверить радиочастотное излучение
  4. Как проверить наличие грязного электричества
Как проверить наличие грязного электричества

Как было сказано ранее в этом руководстве, основной причиной грязного электричества являются электронные устройства или приборы, которые преобразуют электричество переменного тока в постоянный.Кроме того, в ваш дом, естественно, будет поступать грязное электричество от энергокомпании. Если в вашем доме есть умный счетчик, у вас будет гораздо больше грязного электричества во всех цепях вашего дома, чем обычно.

Я видел дома с наибольшим количеством грязного электричества, в которых есть как умные счетчики, так и множество умных устройств и приборов по всему дому. Смягчение последствий для такого дома потребует принятия сложных решений.Если вы цените свое здоровье превыше всего, тогда вы, скорее всего, будете решать, без каких умных вещей вы не сможете жить, а затем добавляете фильтры в проблемные цепи, чтобы снизить уровень излучения до более безопасного уровня. Если вы любите свои умные гаджеты и решите оставить их себе, вы будете покупать и устанавливать больше фильтров.

Измеритель микропульсации Грэма-Стетцера

Итак, использовать измеритель Грэма-Стетцера очень просто. Все, что вам нужно сделать, это войти в каждую цепь в вашем доме и подключить счетчик, чтобы увидеть, что он показывает.Если в вашем доме примерно 1 контур на комнату, вам нужно будет пройти в каждую комнату. Если несколько комнат находятся на одном контуре, вам нужно пройти хотя бы в одну из них. Если у вас есть вилки от нескольких цепей в комнате, вам необходимо проверить обе цепи.

Комнаты, такие как спальни, иногда могут иметь более одной на одной цепи. В больших комнатах и ​​комнатах с большим количеством техники, например, на кухне, может быть несколько контуров.

При использовании измерителя Грэма-Стетцера ваша цель - добиться, чтобы каждая цепь показывала меньше 50 на измерителе .Если счетчик показывает больше 50, сначала вы осматриваете цепь, чтобы увидеть, есть ли где-нибудь в цепи какое-либо устройство или интеллектуальное устройство. Если вы хотите отключить устройство и снова протестировать его, чтобы увидеть, что это за показания без подключенного устройства или прибора. Если показания ухудшаются без устройства, вы знаете, является ли это всей или частью проблемы, в зависимости от насколько снижается показание.

Если вы отключите все электроприборы и интеллектуальные устройства, и ваши показания существенно не снизятся, значит, вы знаете, что это не основная проблема. В этом случае у вас может быть электрическая проблема в цепи, которая вызывает проблему. Другой способ проверить наличие электрической проблемы - вставить фильтр Грэма-Стетцера в цепь, которая показывает очень высокий уровень, и если показания не уменьшаются значительно, вы знаете, что, скорее всего, у вас какая-то проблема с электропроводкой.

Например, я видел случай, когда у человека было показание около 2200 на его счетчике Грэма-Стетцера в одном из участков своего дома. Он вставил фильтр Грэма-Стетцера в электрическую розетку, которая была в этой цепи, и показания практически не снизились.И у него не было приборов, подключенных к этой цепи, которые он мог бы отключить. Итак, он знал, что это проблема с электропроводкой.

Он приказал своему электрику проверить это. Электрик обнаружил какое-то заземление, которого не было в этой цепи. Когда проблема с землей была устранена, грязное электричество было уменьшено до чуть ниже 150 на счетчике. С этого момента мы смогли решить остальную часть проблемы с помощью фильтра Грэма-Стетцера.

Я не электрик, но большинство хороших электриков должны знать, что такое грязное электричество и что проверять, чтобы исправить это, если проблема связана с проводкой.Наличие глюкометра под рукой во время работы очень поможет им. Они не будут знать, как исправить проблему с помощью фильтров или определения проблемных устройств. Они просто будут знать, как исправить проблемы с проводкой.

Итак, исходя из моего опыта работы в большинстве домов, проблемы можно решить, просто избавившись от или заменив прибор или интеллектуальное устройство, или добавив фильтры, в зависимости от ваших предпочтений. Обычно электрика нанимать не нужно. Но иногда в старых домах это возможно.Опять же, очень важно иметь счетчик Грэма-Стетцера и некоторые фильтры, чтобы использовать их, когда электрик вносит исправления, чтобы вы могли быть уверены, что он или она действительно исправили проблему.

И последнее, что касается интеллектуальных счетчиков. В домах, которые я тестировал, есть смарт-счетчик, даже если они закрыли свой смарт-счетчик защитным устройством для смарт-счетчиков, во всех цепях присутствует значительно большее количество грязного электричества. Это потому, что интеллектуальный счетчик подключается к каждой цепи.В домах, которые я тестировал с помощью интеллектуальных счетчиков, электрические цепи в доме обычно показывают от 180 до 350 или около того на счетчике Грэма-Стетцера.

Цепи в домах, которые я тестировал, без интеллектуальных счетчиков обычно показывают менее 60 или, за исключением цепей с другими интеллектуальными приборами. Итак, если вы можете убедить энергетическую компанию заменить интеллектуальный счетчик аналоговым счетчиком, это устранит огромное количество грязной электроэнергии в вашем доме. Я также проверил дом, в котором не было никаких интеллектуальных устройств, в которых все еще были цепи, показания которых на счетчике значительно превышали уровень безопасности; значительно выше 50 на измерителе Грэма-Стетцера.В видео-части этой инструкции я фактически покажу вам, как проверить каждую из этих вещей и на что обращать внимание.

Ниже приведен еще один быстрый пример того, как я тестировал цепь на наличие грязного электричества в комнате своего дома.

Окончательный результат

Когда вы закончите этот процесс, вы прошли весь дом и устранили все радиационные проблемы, и ваши новые показания счетчика подтверждают это, большинство людей замечают, что они просто чувствуют себя лучше и лучше спят. Прошло более десяти лет с тех пор, как мы с женой не могли вспомнить сон по ночам. Как только мы решили все наши проблемы с радиацией, казалось, что мы не можем выключить мечты!

Опять же, ваша цель - добиться, чтобы все ваши электрические цепи считывали ниже 50 на измерителе Грэма-Стетцера и от 3 до 6 микроватт на квадратный метр на высокочастотном анализаторе.

Это руководство состоит из 4 частей. У каждой части есть своя глава. Вы можете перейти к каждой главе, щелкнув соответствующие ссылки здесь: 1.Основы электромагнитного излучения, 2. Как использовать высокочастотные измерители излучения, 3. Как проверить радиочастотное излучение, 4. Как проверить наличие грязного электричества.

Вы теряете деньги из-за неисправных часов счетчика электроэнергии? - Который? Разговор

Говорят, время - деньги. Но были бы вы удивлены, узнав, что простая проверка часов на вашем электросчетчике может сэкономить вам сотни фунтов в год? Часы, показывающие неправильное время, остаются незамеченными…

Это опыт ряда What? участники, которые сообщили нам о проблемах с тарифами по времени использования, например, Эконом 7 или Эконом 10.

Эти типы тарифов предлагают электроэнергию по более низкой цене в некоторые часы и по более высокой в ​​остальное время.

Итак, если показания вашего счетчика неправильные, вы можете обнаружить, что с вас взяли чрезмерную плату за то, что, по вашему мнению, было более дешевым электричеством.

Что случилось с Которым? член Гэри Дэй, который сказал нам, что обнаружил, что его собственные счетчики и счетчики его соседей показывают до трех часов.

тыс. Переплаты

Инженер на пенсии Гэри заметил проблему только тогда, когда уехал на несколько месяцев, оставив включенным только отопление в часы с низким тарифом.Когда он вернулся, он был потрясен, обнаружив счет, показывающий, что он использовал большую часть своей электроэнергии по более высокому тарифу.

Затем Гэри обнаружил, что его часы и часы его соседей показывают неправильное время, и рассказал нам, как они отыграли около 2300 фунтов стерлингов в виде переплаты от поставщика Swalec. Он сказал нам:

«Я проверил только четыре счетчика, и каждый из них был неправильным. Я в ужасе от того, что, вероятно, есть сотни других, у которых есть эти ошибки часов, но они не осознают этого.’

Проверка часов

Swalec сказал, что персоналу не нужно проверять часы, когда они снимают показания счетчиков, но добавил, что если они заметят какие-либо проблемы, они должны сообщить о них.

Если счетчик не принадлежит заказчику, ответственность за правильность работы счетчика лежит на поставщике. Однако действующие правила не требуют от поставщиков проверять часы.

Они действительно говорят, что поставщики должны принимать «разумные меры» для обеспечения точности количества и времени подачи электроэнергии, но это не совсем то же самое.

Если вы подозреваете, что ваш счетчик электроэнергии неисправен, поставщик должен провести расследование. Но это означает, что упор делается на вас, чтобы проверить.

И это не всегда просто. Пиковое и внепиковое время зависит от тарифов, регионов и сезонов. Добавьте к этому тот факт, что часы бывает трудно найти на многих счетчиках, и это может стать довольно сложной задачей.

Считаете ли вы справедливым, что поставщикам не нужно проверять точность часов? Вы обнаружили, что ваши собственные часы неточны?

PG&E начинает удаление «умных» счетчиков из-за воздействия на здоровье

Расширяющийся призыв к немедленному возврату аналогов;
Отключение «Mesh» беспроводной сети

ОБНОВЛЕНИЕ, ноябрь.3, 2011: Житель Калифорнии в Глендейле также заменил «умный» счетчик аналоговым счетчиком коммунальной компании GWP. Видео: http://www.youtube.com/watch?v=T_jT3-36KRg

САНТА-КРУС, КАЛИФОРНИЯ - Как только PG&E вступает в заключительную фазу развертывания беспроводных «умных» счетчиков в Калифорнии, крупнейшая из государственных коммунальных компаний, принадлежащих инвесторам (IOU), изменила курс, незаметно начав заменять «умные» счетчики те, кто сообщает о воздействии на здоровье с помощью старой надежной аналоговой версии.Группы по защите прав потребителей и здоровья немедленно ухватились за эту новость, потребовав, чтобы миллионы калифорнийцев, недовольных своими новыми беспроводными счетчиками, немедленно вернули свои аналоги бесплатно.

«Умных» счетчиков - это новые беспроводные счетчики коммунальных услуг, устанавливаемые в рамках инициативы «умных» сетей, инициированной технологическими фирмами и поддерживаемой администрацией Обамы и Министерством энергетики. Обещания, варьирующиеся от более низких счетов за коммунальные услуги до увеличения мощности возобновляемой генерации, не были реализованы, с широко распространенными сообщениями о более высоких счетах, нарушениях конфиденциальности, пожарах и взрывах, а также часто сообщаемых воздействиях на здоровье, таких как головные боли, тошнота, шум в ушах и проблемы с сердцем, связанные с мощной беспроводной связью. трансмиссии.Широко разрозненные политические группы - от членов Партии зеленых до протестующих «Чайная партия» и «Оккупай» атаковали программу, и за последние несколько месяцев появились десятки массовых организаций для борьбы с тем, что они называют недемократическим, неконституционным и опасным нападением на людей. в их собственных домах и окрестностях. Десятки людей были задержаны или арестованы за мирное гражданское неповиновение и даже просто за выступления против развертывания.

В Калифорнии более 47 городов и округов потребовали приостановить установку, и около десятка местных органов власти приняли законы, запрещающие использование спорных технологий.[2] Проблема «умных» счетчиков еще больше разозлила общественность, уже возмущающуюся коммунальными предприятиями из-за неоднократных взрывов газа, нарушений безопасности на ядерных реакторах и все более грабительской структуры тарифов. Слухи о кошмаре «умных» счетчиков в Калифорнии распространились по стране и по всему миру, что побудило некоторые коммунальные предприятия приостановить планы по использованию смарт-счетчиков, а недавно PUC Невады призвал к расследованию последствий для здоровья и других проблем с интеллектуальными счетчиками.

Теперь, когда произошел драматический поворот, который может означать начало повсеместного отзыва беспроводных «умных» счетчиков, 28 октября -го PG&E повторно установила классический аналоговый счетчик с вращающимся диском в доме Санта-Крус, жительница Калифорнии Кейтлин Филлипс, которая страдала от головных болей и других симптомов ее «умного» счетчика.Этот шаг стал ответом на устные директивы президента Калифорнийской комиссии по коммунальным предприятиям Майкла Пиви, который недавно сообщил представителям общественности, что коммунальное предприятие «предоставит вам возможность вернуться к аналоговому счетчику, если вы выберете это». CPUC не спешит реагировать на тысячи простых граждан, сообщающих о воздействии на здоровье новых счетчиков.

Когда установщик Wellington Energy (заключивший контракт с PG&E) пришел установить умный счетчик в ее доме, Кейтлин попросила установщика выйти из ее собственности и не устанавливать, из-за того, что сосед сказал ей о возможном повреждении здоровья и нарушениях конфиденциальности.«Когда я позже вернулся домой, я обнаружил в своем доме умный счетчик. Той ночью я проснулся от сильного беспокойства, головной боли и гудения в зубах и понял, что новый умный счетчик находится по другую сторону стены от моей кровати ». Кейтлин сообщила о своем опыте PG&E и CPUC, которые отказались исправить ситуацию. Когда симптомы не исчезли, Кейтлин обратилась за помощью к основанной в Скоттс-Вэлли группе Stop Smart Meters! который предоставил аналоговый счетчик и направил ее к специалисту, который может помочь ей снять ее "умный" счетчик.Как только аналог был установлен, симптомы Кейтлин исчезли.

Разочарованная и возмущенная обращением с ней со стороны коммунального предприятия и PUC, Кейтлин поехала в Сан-Франциско, чтобы выступить на заседании комиссии 20 октября. Примерно через неделю бригады PG&E были у нее дома, заменяя ее временный аналоговый измеритель на новый официальный аналоговый измеритель PG&E. Считается, что это первый случай, когда PG&E добровольно заменила аналоговый счетчик в доме человека, страдающего от последствий для здоровья.

В Комиссии по коммунальным предприятиям Калифорнии проводится процедура отказа от участия под контролем судьи по административным делам, однако те, кто страдает (в некоторых случаях серьезными) последствиями для здоровья, оказались в подвешенном состоянии, поскольку коммунальные предприятия отказываются удалять вредные счетчики по запросу. до настоящего времени.

«Сотни тысяч, если не миллионы людей страдают в своих домах от принудительного излучения« умных »счетчиков, - сказал Джошуа Харт, директор массовой организации Stop Smart Meters! «Коммунальные предприятия и PUC должны незамедлительно отвечать на все запросы о возврате аналогов.Альтернативой является то, что люди будут все чаще обращаться к независимым профессионалам, чтобы убрать ненужные «умные» счетчики из своих домов. Мы утверждаем, что это разумное действие находится в рамках наших законных прав. Защита здоровья вашей семьи - это не вмешательство ».

PG&E и другие коммунальные предприятия также отреагировали на жалобы о состоянии здоровья, заменив беспроводные «умные» счетчики цифровыми счетчиками, «готовыми к беспроводной связи». Эти цифровые счетчики были связаны с проблемами со здоровьем из-за частот «грязного электричества», которые проходят в дом через электропроводку.Эти счетчики «троянского коня» были категорически отвергнуты теми, кто сообщает о продолжающемся воздействии на здоровье после установки. Сьюзан Бринчман, директор Центра профилактики электросмога в Сан-Диего. сказал: «На данный момент бремя ответственности ложится на коммунальные службы, чтобы продемонстрировать, что любой новый счетчик, который они хотят установить в наших домах, безопасен. Сообщества имеют право сохранять аналоговые счетчики без дополнительной оплаты. Период ».

Видеоинтервью Кейтлин на KION News: [Предупреждение: этот новостной сайт вылетает в некоторых браузерах]: http: // www.kionrightnow.com/story/15936211/santa-cruz-woman-fights-smartmeter-wins

S-E-08 - Спецификации для установки и использования счетчиков электроэнергии - Измерения Стандартные чертежи Канады для установок учета электроэнергии

Категория: Электроэнергетика
Бюллетень: SE-08 (rev.2)
Документы: SE-03, PS-E-08, E-24
Дата выпуска: 2012-10- 19
Дата вступления в силу: 2012-11-01
Заменяет: SE-08 (ред.1)


Содержание


1,0 Назначение

Целью данной спецификации является официальное установление требований Measurement Canada (MC), относящихся к соответствующему подключению электросчетчиков к электрическим цепям, в которых юридические единицы измерения (LUM) предназначены для измерения для установления основы для оплаты. Первоначальный сводный пакет стандартных чертежей, который был создан MC в 1975 году, был изменен и дополнен, а затем переработан в электронный формат для облегчения размещения на веб-сайте MC.

2.0 Объем

Настоящая спецификация применяется ко всем установкам учета электроэнергии (а также к установкам автономных счетчиков), которые предназначены для использования в коммерческих счетчиках, за исключением систем учета нескольких потребителей (MCMS).

3.0 Полномочия

Эта спецификация выпущена в соответствии с разделом 12 (2) Правил по надзору за электроэнергией и газом (EGIR).

4.0 Терминология

Суммирование добавок

Способ аддитивного суммирования, при котором общее заявленное количество для данной юридической единицы измерения (LUM) устанавливается путем сложения этих значений LUM, зарегистрированных двумя или более отдельными счетчиками, подключенными между распределителем электроэнергии и покупателем.

Дедуктивное суммирование

Способ дедуктивного суммирования, при котором один счетчик подключается между распределителем электроэнергии и несколькими нагрузками (потреблением или генерацией), а дополнительные счетчики подключаются между этим счетчиком и всеми нагрузками, кроме одной. Этот способ суммирования используется для косвенного определения неизмеренной нагрузки путем вычитания значения всех измеренных нагрузок из значения общей измеренной нагрузки.

Установка учета электроэнергии

Установка, состоящая из более чем одного счетчика электроэнергии, установленных в одном и том же месте, и которая используется с целью получения основы для оплаты электроэнергии, поставляемой покупателю.( Регламент по надзору за электроэнергией и газом (SOR / 86-131), раздел 2 (1)).

Измеритель

Определено в Законе об инспекции электроэнергии и газа (глава E-4, R.S.C), раздел 2 (1).

Автономный счетчик

Обозначает счетчик, предназначенный для прямого подключения к силовой цепи без использования внешних устройств, таких как измерительные трансформаторы или шунты.

5.0 Стандартные установки

Соединения с 5,1 счетчиком

Каждый счетчик (включая измерительные трансформаторы), являющийся частью установки учета электроэнергии, должен быть подключен в соответствии с соответствующей схемой, установленной в Стандартных чертежах измерительной установки Канады. См. Приложение A.

5.2 Цветовые коды

Стандартные цветовые коды проводов

MC установлены в Приложении B. Цветовое кодирование проводов должно быть непрерывным от конца до конца.

5.3 Точки подключения напряжения

Все трансформаторы напряжения и / или клеммы напряжения счетчика должны быть подключены к линейной стороне измеряемой цепи (т. Е. Между источником питания и любыми трансформаторами тока).

5.4 Нейтральный провод

Датчики тока, размещенные в нейтральном проводе цепи, не должны участвовать в определении количества любой допустимой единицы измерения.

6.0 Нестандартные установки

6,1 подключения счетчика

Конфигурации подключения счетчика, отличные от указанных в Приложении A, могут использоваться в соответствии с условиями, установленными в разделе 4.2.1 Спецификации S-E-03 - Спецификации по установке и использованию электросчетчиков - Входные соединения и номиналы .

6.2 Цветовые коды

Цветовые коды, отличные от стандартных, приемлемы при соблюдении следующих требований:

  1. четко различима разница между проводами тока и напряжения;
  2. использование зеленого и белого цветов ограничено только целями, соответствующими требованиям Канадского электрического кодекса; и,
  3. код соответствует другим установкам, принадлежащим распределителю / подрядчику электроэнергии.

6.3 Точки подключения напряжения

Клеммы напряжения счетчика могут быть подключены к стороне нагрузки измеряемой цепи при соблюдении следующих условий:

  1. применяется трансформатор тока кольцевого или «оконного» типа; и,
  2. установка соответствует стандартному чертежу № 1305 или 1306 во всех других аспектах.

7,0 Вторичные обмотки трансформатора

7.1 Вторичные возвратные линии трансформатора тока могут быть разделены через один провод, соединенный от клемм счетчика к испытательному блоку / переключателю, при условии, что провод имеет достаточное сечение, чтобы выдерживать нагрузку, не создавая нагрузки, превышающей номинальную нагрузку трансформаторов .

7.2 Вторичные возвратные провода трансформатора напряжения могут быть разделены через один провод, соединенный от клемм счетчика к испытательному блоку / переключателю, при условии, что провод имеет достаточный сечение, чтобы не создавать нагрузку, превышающую номинальную нагрузку трансформаторов.

8.0 Заземление

8.1 Корпус каждого счетчика (включая измерительные трансформаторы), являющегося частью установки учета электроэнергии, должен быть соответствующим образом заземлен.

8.2 Вторичные провода измерительного трансформатора должны быть заземлены. Вторичные провода, которые соединены между собой, должны быть соединены и заземлены только в одной точке.

9,0 Итого

9.1 Суммирование добавок

9.1.1 Суммирование двух или более контуров может быть выполнено следующим образом:

  1. через параллельное включение вторичных обмоток трансформатора тока (ТТ) или
  2. за счет использования суммирующего трансформатора тока.

9.1.2 Параллельное включение вторичных обмоток ТТ допускается при соблюдении следующих условий:

  1. параллельные цепи имеют одинаковое напряжение и частоту;
  2. Трансформаторы тока
  3. имеют идентичные передаточные числа;
  4. цепи напряжения счетчика питаются от общей шины, к которой подключены первичные цепи; и,
  5. номиналов счетчика достаточно для суммарной нагрузки.

9.1.3 Суммирующий трансформатор тока может использоваться при соблюдении следующих условий:

  1. первичные цепи имеют одинаковое напряжение и частоту;
  2. цепи напряжения счетчика питаются от общей шины, к которой подключены первичные цепи;
  3. первичные обмотки суммирующих трансформаторов запитываются от соответствующих фаз первичных линий;
  4. каждая первичная обмотка суммирующего трансформатора вместе со своим первичным трансформатором тока вырабатывает правильную пропорцию от общего вторичного тока; и,
  5. общий множитель для суммирующего трансформатора представляет собой сумму отношений всех первичных трансформаторов тока, которые питают суммирующий трансформатор.

9.1.4 Суммирующий счетчик может состоять из двух или более полных счетчиков, питаемых от отдельных первичных цепей, которые питают общий регистр счетчика, при соблюдении следующих условий:

  1. катушки напряжения каждого измерительного блока питаются от первичной цепи, которая питает токовые катушки соответствующего измерительного устройства; и,
  2. каждая единица измерения вносит свой вклад в итоговое значение измерения из его правильной доли от общей нагрузки.

9.1.5 Суммирование единиц ВА / ВА-часов в суммируемых цепях должно выполняться только путем векторного сложения.

9.1.6 Пиковые потребности от нескольких устройств измерения потребления могут быть суммированы, только если интервалы потребления совпадают. Все устройства должны быть синхронизированы вместе таким образом, чтобы суммирование требований происходило в одном и том же интервале. Ошибка синхронизации не должна превышать 1,0% от длины интервала запроса.

9.2 Дедуктивное суммирование

9.2.1 Дедуктивное суммирование не допускается как средство определения количества юридической единицы измерения в отдельных торговых транзакциях измерения. Полученная в результате декларация расчетного количества может отклоняться от истинного значения до степени, которая значительно превышает пределы погрешности, предписанные разделом 46 Правил по контролю за электроэнергией и газом . Такое отклонение в точности заявленного значения может произойти, даже если точность отдельных счетчиков соответствует установленным пределам погрешности.

Примечание: Подобно распределению по времени использования, вычитаемое суммирование, используемое исключительно для целей распределения измеренного и заявленного количества на несколько подколичеств для целей распределения ставок в рамках отдельной транзакции торгового измерения, разрешено.

10.0 Подключение дополнительных устройств

Реле, приборы, вспомогательные трансформаторы и другие устройства могут быть подключены между испытательным блоком / переключателем при условии, что они не влияют на точность измерения и не мешают проверке счетчика и / или установки.Кроме того, на месте должны быть доступны электрические схемы и все сведения о нагрузках для таких устройств.

11.0 4-проводные цепи, измеряемые 2-элементными счетчиками

11.1 Соединение треугольником на тестовом блоке / переключателе

Стандартные чертежи (серия 3400-D) с указанием допустимых соединений треугольником приведены в Приложении A.

11,2 ВА и ВА-час Измерение

Измерение

вольт-ампер и вольт-ампер-час разрешается в соответствии с требованиями, установленными в разделе 6 (b) документа PS-E-08 - Предварительные технические условия для установки и использования двухэлементных счетчиков электроэнергии .

11.3 На новые измерительные установки распространяется политика, установленная в разделе 5.1 бюллетеня E-24 - Политика утверждения и использования 2½-элементных измерительных приборов . Это означает, что новые 4-проводные установки (с 1 апреля 2003 г.) не должны измеряться 2-элементными счетчиками.

12,0 Многофазные цепи, измеряемые однофазными счетчиками

Использование двух одноэлементных счетчиков для измерения трехфазной трехпроводной цепи и использование трех одноэлементных счетчиков для измерения трехфазной четырехпроводной цепи разрешено только в том случае, если единицы ватт-часов и / или вар. -часовая энергия измеряется.Одноэлементный счетчик должен быть утвержден как двунаправленный или нетто-счетчик. Эта форма измерения не допускается ни для измерения ВА-часов, ни для измерения потребления.

13.0 Редакции

Цель Редакции 2 - включить дополнительные чертежи для однофазных установок с испытательными блоками. В Приложение A были внесены поправки, чтобы удалить стандартные чертежи, изображающие счетчики, которые противоречат бюллетеню E-24: Политика утверждения и использования 2½-элементного счетчика , чертежи, представляющие устаревшие методы измерения, и чертежи счетчиков, которые в настоящее время являются устаревшими из-за их старинных (устаревших) рисунки).Внесены дополнительные изменения для исправления мелких ошибок и добавления недостающей информации. В этот документ также были внесены изменения, чтобы сделать его более доступным.

Цель Редакции 1 заключалась в том, чтобы включить разъяснение требований, относящихся к суммированию, раздел 9, и, следовательно, добавить определения для «аддитивного суммирования» и «дедуктивного суммирования». В раздел 5.4 внесены изменения, позволяющие подключать трансформаторы тока к нейтральному проводнику при условии, что они не участвуют в определении LUM.Раздел 9.1.6 добавлен для уточнения требований к суммированию при измерении спроса. Раздел 9.1. (c) и раздел 9.4 удалены, поскольку они больше не применяются. В раздел 12 внесены поправки, требующие двунаправленных счетчиков или счетчиков нетто, когда одноэлементные счетчики используются для измерения нагрузки в многофазных цепях.

Приложение A

Это приложение доступно как отдельный пакет из-за его большого размера.

Приложение B - Стандартные коды цветов Канады для измерения электроэнергии

Таблица 1
Заявка Фаза Выводы трансформатора тока Выводы напряжения
Линия Нагрузка Строка Нагрузка
  • 3-фазный, 3-проводный, треугольник
  • Двухэлементный измеритель
  • 2 CT
  • 2 ТЦ
А Красный - Белый Красный - Черный Красный желтый
B
С Синий - Белый Синий - Черный Синий Белый
N
  • 3-фазный, 4-проводный, Y
  • Двухэлементный измеритель
  • 3 ТТ, (дельта на тестовых звеньях)
  • 2 ТЦ
А Красный - Белый Красный - Черный Красный желтый
B Желтый - Белый Желтый - Черный
С Синий - Белый Синий - Черный Синий Белый
N
  • 3-фазный, 4-проводный, Y
  • Измеритель на 2 ½ элемента
  • 3 CT
  • 2 ТЦ
А Красный - Белый Красный - Черный Красный желтый
B Желтый - Белый Желтый - Черный
С Синий - Белый Синий - Черный Синий Белый
N
  • 3-фазный, 4-проводный, Y
  • Измеритель на 2 ½ элемента
  • 3 ТТ, (Y на трансформаторах)
  • Нет ТН; прямая связь.
А Красный - Белый Красный
B Желтый - Белый
С Синий - Белый Синий
N Белый Белый
  • 3-фазный, 4-проводный, Y
  • Трехэлементный измеритель
  • 3 ТТ, (Y на трансформаторах)
  • 3 ВТ, (Y на трансформаторы)
А Красный - Белый Красный
B Желтый - Белый желтый
С Синий - Белый Синий
N Белый Белый
  • 3 фазы, 4 провода, треугольник
  • Трехэлементный измеритель
  • 3 ТТ, (Y на трансформаторах)
  • Нет ТН; прямая связь.
А Красный - Белый Красный
B Желтый - Белый желтый
С Синий - Белый Синий
N Белый Белый
  • 3 фазы, 4 провода, треугольник
  • Двухэлементный измеритель
  • 3 трансформатора тока (все вторичные к тестовым линиям)
  • Нет ТН; прямая связь.
А Красный - Белый Красный Белый
B Желтый - Белый
С Синий - Белый желтый Синий
N Белый
  • 3 фазы, 4 провода, треугольник
  • Двухэлементный измеритель
  • Один 3-проводный ТТ, один 2-проводный ТТ,
    (все вторичные цепи для тестирования звеньев)
  • Нет ТН; прямая связь.
А Красный - Белый Красный - Черный Красный Белый
B
С Желтый - Белый Желтый - Черный желтый Синий
N
  • Зеленый используется только для нетоковедущего заземляющего проводника
  • Белый используется для токоведущей нейтрали или общего проводника

Дополнительная информация

Сообщалось о проблемах при использовании Chrome, Mozilla Firefox и Microsoft Edge.Если вы используете эти браузеры, сохраните форму на свой компьютер:

  • щелкнув правой кнопкой мыши ссылку
  • выбор «Сохранить цель как»
  • выбор кнопки Сохранить
Дата изменения:

Счетчик электроэнергии - определение счетчика электроэнергии по The Free Dictionary

Резюме: Лакхнау (Уттар-Прадеш) [Индия], 30 августа (ANI): Бывший президент подразделения BJP в Уттар-Прадеш, Лакшмикант Баджпай в четверг написал министру энергетики штата Шриканту Шарме, отметив предполагаемую коррупцию в показаниях счетчика электроэнергии и предполагаемую задержку в исправление неисправных счетчиков сотрудниками отдела электроэнергии.Дэнни Мак Все сосредоточены на дешевых сигаретах, но обход счетчика электроэнергии мог иметь катастрофические последствия для других владельцев магазинов и любых прохожих, если бы это вызвало пожар или взрыв. На условиях анонимности, сотрудник операционного отдела WAPDA рассказали, что на первом этапе счетчики были в некоторых государственных учебных заведениях, таможенных колониях и государственных учреждениях в LandiKotal, а на втором этапе счетчики электроэнергии будут установлены во всех жилых домах, магазинах и других частных владениях.Как счетчик электроэнергии Aclara SGM1400, так и счетчики газа, которые он предоставляет в рамках своего стратегического альянса с FLONIDAN, имеют сертификат SMETS2 Commercial Product Assurance. Нам показали одну из коробок с эластичным ремнем для подвешивания на счетчике электроэнергии и от одного человека, который их изготовил. шестимесячная гарантия. СОТНИ людей были эвакуированы из торгового центра Bahrain Mall прошлой ночью после того, как произошел пожар в электросчетчике. Полиция арестовала трех человек в Пафосе за подделку их счетчика электроэнергии, который был сброшен на ноль в течение почти трех лет.Инженер AN отказался установить счетчик электроэнергии в доме супружеской пары в Восточном Кливленде, сказав им, что он не обучен лазанию по стремянкам. Согласно правилам, система счетчиков электроэнергии с предоплатой должна иметь возможность загружать приобретенную энергию и отображать информацию в реальном времени. как потребляется нагрузка, и предупредить, что нагрузка близка к нулю, тем самым обеспечивая достаточный буфер до того, как электричество будет полностью отключено. Зухаир Аль-Зубайри, директор новой системы счетчиков электроэнергии с предоплатой, сказал: «Мы начали эксперимент. проект в 2010 году, но это был частичный провал.Компания Muscat Electricity Distribution Company недавно под эгидой государственного министра и губернатора Маската Сайида Сауда бин Хилала аль Бусаиди обнародовала фирменный стиль своего счетчика электроэнергии с предоплатой. Между тем, счетчик электроэнергии начал таять из-за тепла, создаваемого контуром.

Общие сведения об установке и использовании счетчиков электроэнергии с предоплатой

Потребление электроэнергии с годами эволюционировало из-за необходимости повышения эффективности и постоянно меняющихся требований потребителей.«Счетчики электроэнергии с предоплатой» - это просто тип счетчика, у которого есть интерфейсный блок с клиентским интерфейсом, экран которого похож на экран стандартного мобильного телефона. Блок клиентского интерфейса позволяет потребителям из Южной Африки управлять и контролировать свое энергопотребление. Вы можете оплатить электроэнергию заранее до потребления.

Изображение: pexels.com (изменено автором)
Источник: UGC

Введение счетчиков с предоплатой оказало значительное влияние на потребителей в Южной Африке, поскольку они просты в использовании.Мы также можем сказать, что компании, обеспечивающие электроэнергией в стране, стали более прозрачными и честными. Другие страны Африки и всего мира теперь используют эту услугу для снабжения электроэнергией своих граждан.

Как установить счетчик электроэнергии с предоплатой

Установку может произвести любая лицензированная метрологическая компания в стране. Как только вы подойдете, они установят систему. Они покажут вам, как им пользоваться. Счетчик электроэнергии находится внутри ящика для счетчика электроэнергии, который устанавливается в вашем доме или коммерческом здании.

Все, что вам нужно знать о Tesla South Africa

Изображение: pixabay.com
Источник: UGC

Как подать заявку на получение одного

Чаще всего домовладельцы или коммерческие арендодатели, а также юридические лица обращаются в такую ​​измерительную компанию, как Citiq или городская мощность на установку счетчика. Они делают это для того, чтобы отслеживать потребление энергии арендаторами, а также контролировать, эффективно ли они ее используют.

При подаче заявления выполняются следующие шаги:

  1. Вы должны заполнить заявление, которое можно найти в Интернете;
  2. Подать заявку с необходимыми документами;
  3. Визит на осмотр в счетную организацию для составления сметы;
  4. Внести депозит на свой счет;
  5. Учреждение учета затем приступит к строительству и установке предоплаченной электроэнергии;
  6. Теперь клиент получает удовольствие от дома или компании с полной мощностью и возможностью контролировать свое энергопотребление.

Изображение: pixabay.com
Источник: UGC

ЧИТАЙТЕ ТАКЖЕ: Eskom надеется поднять цены на электроэнергию на 16,6% к апрелю 2020 года

Как загрузить предоплаченную электроэнергию

Важные сведения о том, как обеспечить новые рабочие места Amazon

Пользоваться этой услугой очень просто. Это делается так же, как вы вводите ваучер на эфирное время в телефоне. Благодаря технологиям у большинства южноафриканцев есть телефоны. Следующие шаги покажут вам, как его загрузить.

  • Убедитесь, что у вас есть карточка счетчика Eskom;
  • Купите ваучер;
  • Наберите номер ваучера в блок интерфейса клиента;
  • Вы увидите, что пользовательский интерфейс клиента аккредитован;
  • У вас есть сила.

Как загрузить предоплаченную электроэнергию при выключенном питании

Вы не сможете вводить числа в поле счетчика. Поэтому вам придется подождать, пока сила не вернется. Вы также можете посетить ближайшую компанию по производству предоплаченных счетчиков здесь, в Южной Африке.

Изображение: unsplash.com
Источник: UGC

ЧИТАЙТЕ ТАКЖЕ: Электростанции Eskom: Полный список электростанций в Южной Африке, местоположения, обслуживаемые каждой, и их мощности

Последствия отпуска с предоплаченным счетчиком электроэнергии в Южная Африка

Вот все о приложении Eskom для сброса нагрузки

Подделка счетчиков с предоплатой - серьезная проблема в Южной Африке.Счетчики и страна в целом страдают от огромных потерь энергии из-за кражи энергии как у арендаторов, так и у домовладельцев. Ниже приведены последствия при обнаружении несанкционированного доступа к системе:

  • В случае счетчика с предоплатой: он снимается, и питание отключается. Пользователю выдается уведомление о тампере;
  • В случае кредитного счетчика: он заменяется новым электронным счетчиком, который является опломбированным блоком для предотвращения дальнейшего взлома. Пользователь должен будет внести плату за подключение;
  • Тарифы на потребление за все правонарушения задним числом.

Ниже приведены финансовые последствия для конечного пользователя, которые должны быть оплачены в случае обнаружения им взлома соединения:

  • Плата за вмешательство, которая должна быть оплачена;
  • Стоимость нового счетчика в зависимости от преобладающей рыночной стоимости;
  • Плата за реконструкцию.

Если инспектор BCMM проводил вскрытие, техник или электрик удалял бы тампер, обычно перемычки в основании счетчика. Счетчик будет удален.Перемычка контактов также будет удалена.

Важные факты о том, как проверить, зарегистрирован ли электрик в Южной Африке

Изображение: pexels.com
Источник: UGC

Где я могу купить электричество с предоплатой

В Южной Африке есть много мест, где вы можете получить эту услугу. В их число входят:

  • Eskom по предоплате
  • Муниципалитеты
  • Prepaid24
  • SPAR
  • Citiq
  • Caltex
  • Absa
  • Standard Bank
  • Nedbank
  • Shell
  • Engen

EAD Explainer: ЧИТАЙТЕ ТАКЖЕ: собирается ввести биллинговую систему «Критический пик»

Предоплаченная стоимость установки электросчетчика

Новый счетчик стоит примерно 600 рандов, а установка не должна превышать 1000 рандов, согласно установщику в других муниципалитетах.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
