Как построить небольшой угловой камин своими руками: руководство и видео

Камины становятся в последнее время все популярнее, их устанавливают не только в роскошных особняках, но и в гостиной дачи.  Желающих узнать, как сделать одну из разновидностей этих украшений интерьера и отопительных агрегатов одновременно становится все больше. Итак, как сделать угловой камин своими руками?

Классический вариант: просто и уютно!

Привлекательно расположить камин в углу помещения, особенно если эта комната не отличается обширными габаритами: так будет и красиво, и экономно в плане использования площади. Даже небольшой угловой камин будет красиво смотреться и приносить в дом тепло и уютную атмосферу.

Содержание

  • 1 Где и как поставить камин?
  • 2 Подготовка и технология
    • 2.1 Необходимые материалы
    • 2.2 Маленькие хитрости
    • 2.3 Дальнейший порядок порядовки во время кладки
    • 2.4 Правильная расшивка швов
    • 2.5 Выдра, распушка
  • 3 Общие положения и рекомендации

Где и как поставить камин?

Построить угловой камин своими руками можно в частном доме или в условиях дачи. А вот в многоэтажке традиционную конструкцию сделать не получится, так как потребуется устройство дымохода. Установить угловой камин можно как на внешней, так и на внутренней стене дачи или дома.

Главное правило — подбор стороны дома и конкретного места, где будет выходить будущая труба вашего камина. У внутренних стен располагать конструкцию сложно, здесь необходимо учитывать, как будет подниматься дымовая труба выше конька кровли дома.

При расположении камина на внешней стене в частном доме обязательно нужно получить разрешение у соответствующих инстанций на вывод трубы на улицу. При монтировании дымохода по стенам деревянного дома обязательно позаботьтесь о мерах противопожарной защиты.

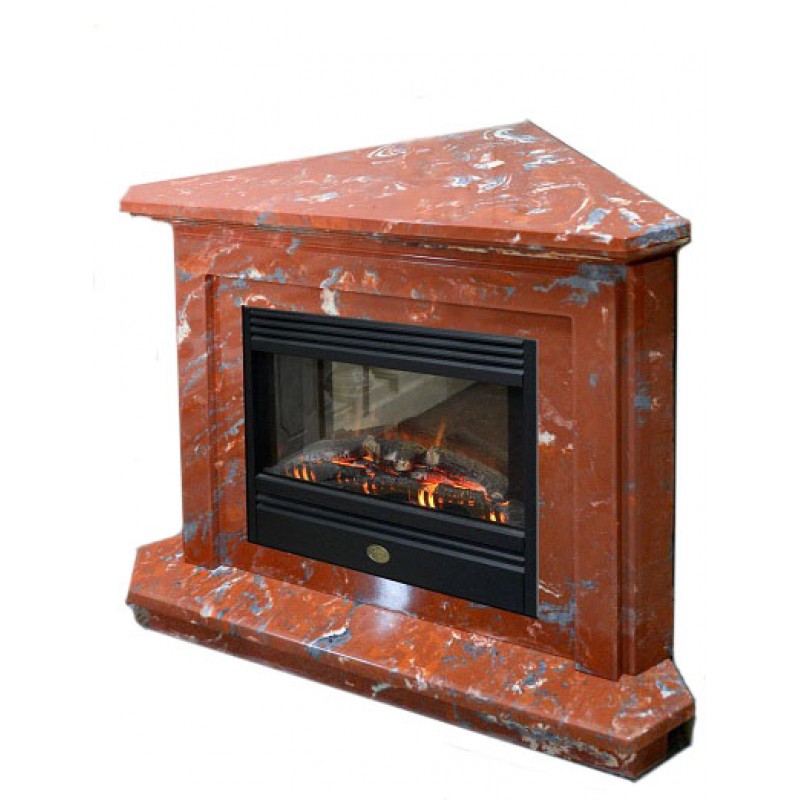

Угловые камины — это популярный подвид камина для дома или дачи. Особенно интересно они смотрятся, если в углу комнаты  в частном доме отверстие топки расположено симметрично биссектрисе угла, даже если угол между соседними стенами нестандартный, больше или меньше 90 градусов.

Вокруг по обеим сторонам можно поставить пару кресел, рядом — журнальный столик. При достаточной площади комнаты прямо перед топкой, оборудованной защитным экраном, устанавливают небольшой диван.

В статье подробно рассказано, как сделать угловой камин из кирпича для дачи или для небольшой (S=12-15 кв. м) комнаты в частном доме буквально с пошаговыми инструкциями и советами относительно нюансов этой ответственной работы.

Подготовка и технология

Перед тем как вы приступите к работе, необходимо точно определить, согласно какой схеме кладки будет строится угловой камин, а также найти соответствующие для данной схемы чертежи порядовки — так будет удобнее выкладывать угловой камин своими руками, особенно если у вас нет достаточного опыта в подобной работе (см. Чертежи угловых каминов).

Определяя размеры конструкции, исходите из площади комнаты и ее объема, который должен будет отапливаться. Для данного примера каминная топка имеет площадь 0,25–0,3 кв. метра.

Далее подготовительные работы и составление примерного проекта выглядят следующим образом:

  1. Сначала стоит определить оптимальную высоту и ширину отверстия каминной топки или портала топливника, как его еще называют. Пропорции следует соблюдать 3:2 соответственно, это типовое соотношение высоты к ширине для малых каминов. Для рассматриваемого случая определим размерность 60×40 см.
  2. Определить глубину топливника, которая должна соотноситься с высотой отверстия топки. Примерное оптимальное соотношение — или 2:1, или 3:2. Если подобрать большую глубину, тогда отопительный прибор будет иметь меньшую теплоотдачу. Глубина меньшего размера вызовет нежелательное задымление комнаты даже при хорошей тяге. К данному примеру подходит глубина 22–30 см.

    Каминная топка выполнена из шамотного кирпича

  3. Параметры отверстия для дымоудаления подбираются, отталкиваясь от размеров щели топки. Топочную часть рекомендуется устраивать больше в 9–15 раз, чем дымовое отверстие. В случае если вы выкладываете из кирпича прямоугольную каминную трубу для рассматриваемого варианта, размеры отверстия будут 14×14 см. Если планируется установить металлический дымоход, то труба будет круглой. Диаметр металлический дымоход должен иметь 10–12 см. Ориентировочная высота трубы — от 3,5 до 4 метров.
  4. Для повышения теплопередающих свойств будущего устройства заднюю стенку топливника наклоняют немного вперед примерно от трети высоты. Над топкой, в ее верхней части, устраивается дымосборник, а между ним и наклонной стенкой выполняется дополнительный перевал (карниз, препятствующий проникновению в комнату дыма и предотвращающий выброс через трубу искр).
  5. Камины своими руками, угловые или пристенные, начинают с закладки первых рядов кирпича, при этом соблюдая их соответствие модулю кирпичных кладок. Стандартные кирпичи для каминов имеют размеры 25×12×6,5 см, размер шва нужно соблюдать 0,5 см.
  6. Прочие габариты камина в плане определяются его сечением по уровню топки. После вывода кладки до этого уровня необходимо вычертить план кладки с послойной порядовкой.
  7. В целях безопасности можно сделать камин с топкой, закрытой чугунной дверцей. А чтобы можно было наблюдать за пламенем, в чугунной дверце можно сделать «окошко» из жаропрочного стекла.

Необходимые материалы

После определения порядовки (вместе с трубой) можно приступать к приготовлению материала, предварительно определив его необходимое количество. Чтобы сделать небольшой угловой камин для дачи, вам потребуется:

  • Кирпичи, которые следует считать поштучно, при этом каждую половинку или четверть считать за целый кирпич. На брак завода и бой при разгрузке и работе нужно добавить 10 процентов. Обращайте внимание на полнотелость каждого изделия, отсутствие недожога (крошащиеся рыжие кирпичи) или пережога (малинового цвета). Если строится угловой камин для дачи, возможна кладка конструкции с применением бывших в употреблении кирпичей от разобранных старых печей. Но сначала нужно сделать сортировку, кладка выполняется кирпичами без сколов и трещин, очищены от следов старого раствора. Для топливника лучше заказать отдельно шамотный кирпич.
  • Песок необходимо готовить крупнозернистый, с фракцией от 0,3 до 1,5 мм. Мусор, пыль и другие включения удаляются просеиванием или отмучиваением, когда песок заливается водой и настаивается. Воду надо менять несколько раз, добиваясь, чтобы в итоге она стала светлой.
  • При необходимости использования глины подбирайте кембрийский (синий) сорт в комьях или хотя бы сухую. Если местная глина, которую можно добыть в районе расположения дачи, раньше использовалась при устройстве печей, тогда можно использовать и ее.
  • Цемент готовьте фасованный, обычный портландцемент марки от М300. Выше М500 применять смысла нет.
  • Для устройства фундамента готовьте щебень фракции от 2 до 6 см.
  • Подготовьте заранее стержневую арматуру длиной до 700 мм диаметром до 10 мм в количестве 10–12 штук и купите дымовую заслонку.

Если дымоход будет металлический, то потребуется труба из нержавейки. А при условии сооружении конструкции с закрытой топкой, нужно будет запастись чугунной дверцей.

Маленькие хитрости

Есть небольшой, но полезный секрет: перед тем как строить камин своими руками угловой или по одной стене, нужно определиться с порядовкой (см. Угловой камин – порядовка). А для этого нелишним будет сделать схематичное ее изображение, выполненное на листе формата на менее А4, чтобы потом, в процессе работы, постоянно иметь его у себя перед глазами.

Так вы не перепутаете ряды, будете иметь точное представление, где укладываются целые кирпичи, а где — четверти, половинки или трехчетверти. На обучающих видео обычно этого не показывают.

Примерный проект нижней части камина

Выполняется кладка со строительством цоколя, сделать ее нужно из кирпичей, установленных на ребро. Это необязательно, но придаст вашему камину оригинальность внешнего вида. Основание топки должно располагаться над полом на высоте 25–30 см, это после третьего ряда.

Подобная конфигурация считается максимально комфортной в эксплуатации. Между стеной камина и стеной дома проложите отражающую теплоизоляцию — это значительно повысит КПД конструкции при использовании ее в качестве отопительного прибора.

Дальнейший порядок порядовки во время кладки

Начинать нужно с проектирования размеров фундамента под камин. Под печи, камины, барбекю или любые подобные конструкции, даже при наличии мощного фундамента дома или надворной постройки, устраивается собственное основание.

Вычерчивается план с указанием ширины (внешняя ширина будущего камина плюс 6 см). Чертить нужно на месте, на уровне цоколя, потом он будет совмещаться с эскизами топки и трубы. План трубы должен учитывать ее положение относительно имеющихся балок и стропил.

Начинается кладка каминов и печей (общее правило) с устройства двухслойной гидроизоляции. Материал — рубероид или толь, рекомендуется полотна укладывать внахлест.

Глину замачивают за трое суток до начала производства работ. В глиняные растворы вода добавляется постепенно, раствор при этом постоянно и хорошо мешается. До кладочных работ нужно выполнить калибровку кирпичей, убрать брак и кирпичи нестандартных размеров.

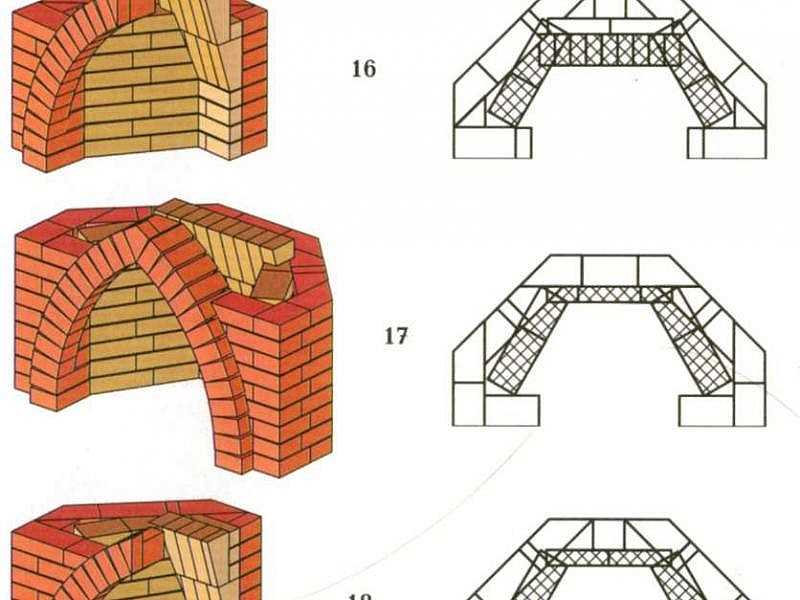

  1.  Ряды с 1-го по 3-й заполняются кирпичом полностью, то же касается и четвертого ряда, только необходимо учитывать, что он уже будет подиной камина.

    Первые четыре ряда: полное заполнение

  2. На пятом ряду начинается выкладка поддувала-зольника. Кроме того, здесь же ставятся опоры для решетки, состоящие из нескольких полос стали (потом они будут прижиматься верхними кирпичами).
  3. Шестым рядом фиксируются опоры, на верхнюю постель кирпичей ставится сама колосниковая решетка.
  4. С 7-го ряда производится закладка портала, начиная с нижнего оклада.
  5.   С 8 по 13 ряды в кладке обязательно нужно перевязывать швы, идет процесс формирования самого портала. С 11-го ряда желательно от задней стены начать выкладку «зеркала» под наклоном.
  6. Кладка на 14 и 15 рядах продолжается с перевязкой, учитывается портальное перекрытие, поднятие и наклон «зеркала» продолжается.
  7. В 16-м ряду заканчивается выкладка «зеркала», начинается подъем верхней части зуба. Со стороны от дымохода зуб обмазывается глиной для надежной защиты от прогорания.
  8. Ряды 17–19 выкладываются из кирпича со стесанным в сторону хайла краем. Это будет фасадом камина.
  9. С 19 по 22 ряды начинается формирование дымохода, в данном случае его размеры будут 14×27 см. На 22-м ряду выкладки устанавливается каминная задвижка.
  10. На 23-м ряду дымовому отверстию придается форма «ласточкиного хвоста», а после устройства 24 ряда выкладка дымохода заканчивается.

Правильная расшивка швов

Выполняется глиняным раствором. После доведения глиняной пульпы до готовности в массу засыпают просеянный сухой песок, смесь мешается до получения густой однородной массы, которая хорошо поддается формованию.

Чтобы в дальнейшем обеспечить более удобную расшивку, при кладке кирпича раствор цемента рекомендовано не доводить до внешнего края стены на полсантиметра.

Первые ряды желательно тоже выкладывать на этот раствор с добавлением цемента, а выше уже выкладывать кирпич на простой цементный раствор. При этом постоянно производится контроль геометрии конструкции при помощи строительного уровня и водяного уровня.

Непосредственно перед укладыванием кирпич нужно вымочить в воде или хотя бы увлажнить, чтобы из него вышел присутствующий в порах воздух. Так, кладка станет прочнее, и процесс затвердевания цементного раствора будет проходить согласно технологии, при этом влага из раствора не будет забираться кирпичом.

Выкладку дымосборника опытные рабочие производят руками, без помощи инструмента (мастерка или кельмы). Так они исключают попадание внутрь вместе с раствором или при откалывании от тела кирпича мелких камешков или прочих посторонних частиц.

Следующее видео наглядно показывает правильную работу с кладкой кирпичей.

Выдра, распушка

Распушка и выдра трубы устраиваются в месте, где дымовая труба пересекается с кровлей. Это, фактически, тоже важная часть кладки, общее ее название — разделка.

Разделка трубы дымохода

Между разделкой и собственно камином расстояние принято называть шейкой, в которой устанавливается задвижка. Шейка не может быть меньше чем в три ряда кладки. Высота распушки — несколько рядов, от 26 до 38 см, не менее. В месте распушки шейка должна идти на утолщение.

Над распушкой выходит стояк, который нужно выкладывать ровно до достижения им кровли, он проходит через все чердачное помещение или технический этаж. Над кровлей сооружают вторую распушку, она именуется «выдрой» и нависает над верхним кровельным материалом на 6–10 см. Над выдрой труба должна иметь такие же размеры, как и основной стояк.

Общие положения и рекомендации

Чтобы выложить камин угловой своими руками удобно и быстро, желательно во время работы чаще сверять свои действия с планом порядовок, а выложенные ряды отмечать (нумеровать) мелом. Внешнюю стенку с топливником перевязывать не стоит, это может повлечь деформации из-за разницы температур.

Кладка по кружалу

После выкладки пяти рядов протирайте кладку мокрой ветошью или тряпкой, удаляя остатки лишнего раствора, выдавливаемого из швов под действием нарастающей массы конструкции.

Внутренняя поверхность топливника и дымохода не штукатурится! Наклон задней стенки выравнивается стальным экраном, который можно вмонтировать в кладку. Своды дымосборника выкладываются с постепенными напусками кирпичей, около 5–6 см на каждый последующий ряд. Портальное отверстие перекрывается кирпичными перемычками, уложенными по кружалу. Если это предусмотрено, производят установку чугунной дверцы.

Кружало во время производства работы упирается на стойки. После укладки замкового кирпича ведется двойная (двухсторонняя) кладка. На крышу труба выводится на тот же раствор, который применялся для выкладки цоколя.
