Возможно, самая большая проблема, связанная с изоляцией из монолитных плит, заключается в том, что изоляция, находящаяся выше класса, подвергается воздействию и уязвима для повреждений. Несмотря на то, что изоляция плит более долговечна, чем это часто предполагается, наилучшей практикой является защита ее с помощью штукатурки или гидроизоляционного материала. Также важно отметить, что NCECC 2018 года требует двухдюймового зазора для контроля термитов между верхней частью изоляции и деревянными каркасными материалами.

Частичная изоляция плиты

Изоляция плиты по периметру должна покрывать столько открытого бетона, сколько разрешено нормами. Может возникнуть соблазн разрезать изоляцию на уровне земли, чтобы ее не было видно, но это создает зону для проникновения тепла в дом или выхода из него, и если теплоизоляция не будет полностью изолирована, будут потери тепла через пол и фундамент.

Изоляция плит по периметру Код NC

требует, чтобы на верхнем крае плиты оставался 2-дюймовый зазор для контроля термитов. В этом случае разработчики должны свести к минимуму разрыв с требованиями кода. Также рекомендуется наносить защитный слой (штукатурка или бетонный раствор) поверх изоляции, чтобы избежать повреждений во время и после строительства.

PRO TIP

Гараж и крыльцо

Изоляция пересечений гаража и крыльца часто является проблемой для монолитных плит. На этом изображении показано, как это можно сделать правильно. Важно установить изоляцию на всех границах между кондиционируемым пространством пола и внешними частями плиты. Такие программы, как EnergyStar, требуют 100-процентной изоляции краев плиты, включая области деталей.

Нужна помощь в начале работы?

Независимо от типа плиты полная изоляция может значительно улучшить эксплуатационные характеристики вашего дома, обеспечивая при этом соответствие местным нормам и программам энергоэффективности! Во многих случаях это также поможет увеличить любые подходящие стимулы для коммунальных услуг. Мы надеемся, что это руководство поможет упростить и упорядочить то, что может показаться сложной темой.

Если у вас есть вопросы, как лучше утеплить плитный фундамент дома, звоните!

Бесплатный ресурс

Справочник по строительству: лучшие практики для высокоэффективных домов

Скачать

Строительство

Налоговый кредит 45L: руководство для одной семьи для возврата денег

Тейлор Феррингтон 28 сентября 2022 г.

Строительная наука

Встречайте наш Summer Shine On Champ от DR Horton

Линдси Брехайзен 22 августа 2022 г.

Строительные науки

Обновление ENERGY STAR 3.1

Тейлор Феррингтон 5 августа 2022 г.

Готовы начать?

Мы будем рады помочь найти программу, которая подходит именно вам!

Начать!

Slab Happy – Бетонная инженерия

Насколько сложно изолировать плоский лист бетона? Я имею в виду, что у вас есть только три варианта — вверху, внизу или на краю. Хорошо, у вас может быть какая-то комбинация из трех.

Ах, никогда не недооценивайте сложность реального мира. Обычно этим миром правит инженер-строитель — рано или поздно вам придется иметь дело с «комиссаром бетона». Иногда этот лист бетона поддерживается хорошей грязью, иногда плохой грязью, а иногда он висит в воздухе. И иногда вас просят сделать это много лет спустя. Хорошая грязь не нуждается в «комиссаре», но плохая грязь нуждается в том, чтобы повесить ее посреди «пространственно-временного континуума» или того, что остальные называют «архитекторы есть архитекторы».

Самый простой – это плита, поддерживаемая хорошей грязью, и притом новая. Вы делаете сборку из трех частей — фундамента, стены ствола и части плиты «плоская плита». Затем вы изолируете его под ним и по внутреннему периметру, убедившись, что вы отсоединили пластину от стенки ствола по ее краю (рис. 1). Эта крайняя вещь имеет большое значение — тепловые мосты, которые возникают, если вы этого не делаете, обходятся вам более чем в половину теплового сопротивления всей сделки.

Рис. 1: Изолированная стенка штока —При хороших грунтовых условиях соорудить фундамент из трех частей – фундамента, стены ствола и плитной части «плоская плита». Изолируйте его под ним и по внутреннему периметру, убедившись, что вы отсоединили пластину от стенки штока по ее краю. Эта крайняя вещь имеет большое значение — тепловые мосты, которые возникают, если вы этого не делаете, обходятся вам более чем в половину теплового сопротивления всей сделки.

Действительно ли нужно утеплять стену ствола, если вы утепляете край плиты и изолируете под плитой по периметру? Да и нет. Да в климатических зонах 4 и выше, нет в климатических зонах 3 и ниже. Основано ли это на гидротермическом анализе? Нет. Это основано на анализе окупаемости энергии? Нет. Основано ли это на минимизации вашего углеродного «следа»? Нет. Будьте серьезнее. Он основан на чем-то реальном. Мы обнаружили, что в климатических зонах 4 и выше, если этого не делать, люди чувствовали себя некомфортно. Нехорошо раздражать своих клиентов. Особенно, если они старые — помните, что вы тоже состаритесь — раньше, чем вы ожидаете.

Ознакомьтесь с проектом около 1000 домов недалеко от Чикаго, построенным около 10 лет назад. На фотографии 1 показана жесткая изоляция на всю высоту внутренней стенки ствола. Обратите внимание на глубокое «посадочное место», отлитое внутри верхней части стенки штока. Это «сиденье» получит краевую изоляцию по периметру и изоляцию по периметру плиты, а также бетон. На фото 2 показана изоляция края плиты по периметру и изоляция плиты по периметру. Мы обнаружили, что 2 дюйма жесткой изоляции — это максимально возможная практическая толщина. Это дает около R-10, если вы используете экструдированный полистирол (XPS), который является наиболее распространенным продуктом, обеспечивающим комфорт, исходя из нашего личного опыта до Миннеаполиса. ¹  Обратите внимание, что листовой полиэтиленовый «пароизолятор» располагается поверх жесткого утеплителя между жестким утеплителем и нижней поверхностью бетона – в непосредственном контакте с бетоном. Не делайте, и я повторяю, не размещайте полиэтилен под изоляцией, так как он будет держать изоляцию влажной. Поверьте мне в этом — или вернитесь и прочитайте «BSI-003: Проблемы с бетонным полом».

Фотография 1: Изолированная стенка ствола — Жесткая изоляция на всю высоту внутри стенки ствола. Обратите внимание на глубокое «посадочное место», отлитое внутри верхней части стенки штока. Это «сиденье» получит краевую изоляцию по периметру и изоляцию по периметру плиты, а также бетон.

Фотография 2: Изоляция краев плиты по периметру и изоляция плиты по периметру — Два дюйма жесткой изоляции — это практически максимально возможная толщина. Обратите внимание, что листовой полиэтиленовый «пароизолятор» располагается поверх жесткого утеплителя между жестким утеплителем и нижней поверхностью бетона – в непосредственном контакте с бетоном. Не делайте, и я повторяю, не размещайте полиэтилен под изоляцией, так как он будет держать изоляцию влажной.

Насколько далеко внутрь следует изолировать по горизонтали? Выбираем 4 фута. Да, это ширина типичного жесткого изоляционного листа, и мы придерживаемся его. Везде? Довольно много. Есть ли смысл утеплять всю плиту кроме периметра? Да, Grasshopper, когда у вас плитное отопление или когда у вас жаркое влажное лето, как в штатах Мэн, Массачусетс и Мичиган. Эти состояния «М» — это боль. Земля под плитой все еще часто бывает холодной летом, когда на улице наконец-то становится хорошо в состояниях «М», а температура верхней части плиты может опускаться ниже температуры росы наружной воздушно-паровой смеси, когда люди, наконец, достаточно смелы, чтобы открыть окна и двери.

Фотография 3. Бетон укладывается поверх листового полиэтилена и слоя изоляции XPS. Обратите внимание, что нет сварной сетки. Никто никогда не ставит его на стулья, чтобы он был на самом деле в бетоне, а не на пластике. Зачем беспокоиться? В конечном итоге это просто дорогой «балласт», удерживающий пластик. Мы используем камни, чтобы удерживать пластик на месте. Что насчет взлома? Используйте волокна и водоцементное отношение менее 0,5 и контрольные швы.

Фото 3: Укладка бетона — Демонстрирует укладку бетона поверх листового полиэтилена и слоя изоляции XPS. Обратите внимание, что нет сварной сетки. Камни – гравий удерживают пластик от сдувания.

Фотография 4 — вещь прекрасная. Терморазрыв, достойный великих мастеров. Теперь установите полосу гидроизоляции в мастике, которая охватывает жесткую краевую изоляцию и действует как разрыв капилляров и как барьер от насекомых. Не стоит недооценивать насекомых, особенно термитов. Всегда обрабатывайте землю средством для обработки почвы на основе фипронила. Наиболее распространен под названием «Термидор 9».0015 ® . И установить барьер. Еще раз напомню про ту «барьерную» полосу гидроизоляции, залитую мастикой.

Фотография 4: Терморазрыв — Термический разрыв, достойный великих мастеров. Установите полосу гидроизоляции в мастике, перекрывающую жесткую краевую изоляцию, которая действует как разрыв капилляров и барьер от насекомых.

Фотография 5 — одна из моих самых любимых. Посмотрите на рисунок таяния снега, очерчивающий изоляцию под плитой. Я называю это «инфракрасным термографом для бедных».

Фотография 5: Инфракрасное излучение для бедных — Посмотрите на рисунок таяния снега, очерчивающий изоляцию под плитой.

Так что делайте стволовые стены всякий раз, когда можете, и изолируйте таким образом, и готово. Легкий. Но это работает только с хорошей грязью. К сожалению, у нас не всегда есть хорошая грязь. Плохая грязь может сильно двигаться, особенно когда она высыхает после намокания, когда она намокает после того, как высохнет, или просто потому, что так хочется. Инженеры-строители, такие же скучные, как они есть ² , в значительной степени выяснили, как бороться с плохой грязью. Первый оптимальный вариант – это монолитная плита, которую можно утеплить только снаружи (рис. 2). Это не так просто сделать. Эта внешняя изоляция должна быть защищена во время строительства – непростая задача – и затем она должна быть защищена в течение всего срока службы – подумайте о защите от сорняков. И не забывайте о разрыве капилляров и насекомых. Так что у нас есть еще один работающий вариант – монолитная плита, утепленная снаружи. Ну вроде. Это работает только для умеренно плохих загрязнений. Для действительно плохих вещей нужен другой вариант. И, что еще хуже, эта деталь не имеет отношения к тепловым мостам, связанным с кирпичной облицовкой. Эта деталь работает только для плит, которые не подвергаются последующему натяжению, поскольку изоляция должна быть установлена ​​в опалубку до укладки бетона. Удачи вам в попытке сделать это в пост-натяжной системе.

Рисунок 2: Монолитная плита — Внешняя изоляция должна быть защищена во время строительства и в течение всего срока службы. И не забывайте о разрыве капилляров и насекомых. Это работает только для умеренно плохих загрязнений.

Очень сильная грязь? Для этого предназначены постнапряженные монолитные плиты. Должен любить этих инженеров-строителей. Они заставляют вещи работать. Но при подходе с натяжением столбов единственным местом для изоляции является верхняя часть плиты (рис. 3). Это одновременно элегантно и некрасиво. Элегантно, потому что это работает. Уродливое, потому что нельзя допустить, чтобы оно намокло во время строительства, что является проблемой, потому что мы строим снаружи. И когда он намокнет во время строительства, вам нужно дать ему высохнуть, прежде чем накрывать его. Вот почему подрядчики теряют сон и почему они заслуживают больших денег.

Рисунок 3: Монолитная плита с пост-натяжением — элегантно и безобразно. Элегантно, потому что это работает. Уродливое, потому что нельзя допустить, чтобы оно намокло во время строительства, что является проблемой, потому что мы строим снаружи. И когда он намокнет во время строительства, вам нужно дать ему высохнуть, прежде чем покрывать его.

По-настоящему изящная вещь с изоляцией верхней стороны плиты заключается в том, что вы решаете проблему теплового моста кирпичной облицовки (рис. 4). Вы также имеете дело с насекомыми, термитами.

Рис. 4: Облицовка из кирпича монолитной плиты с пост-натяжением — Проблема теплового моста решена. Проблема с термитами решена. Обратите внимание на пластиковую строительную пленку под деревянным полом. Этот тип строительной обертки является «закрытым для жидкой воды» и «открытым для водяного пара». Если вы проливаете жидкость на пол, вы хотите, чтобы жидкость не попала в нижние части сборки, но вы все равно хотите, чтобы вещи высыхали вверх, если что-то случится.

Итак, как построить одну из этих теплоизолированных плит с верхней стороны? Два пути: вы либо устанавливаете изоляцию и сначала накрываете весь слой, а затем строите все сверху, либо вы сначала строите все сверху и сушите в конструкции, а затем «заполняете» изоляционный слой и настил. В быту я предпочитаю первое. С коммерческой точки зрения я предпочитаю второе. О втором позже.

Если вы выберете любой из подходов, вы можете захотеть установить пластиковую строительную пленку под деревянный черный пол. Этот тип строительной обертки является «закрытым для жидкой воды» и «открытым для водяного пара». Если вы проливаете жидкость на пол, вы хотите, чтобы жидкость не попала в нижние части сборки, но вы все равно хотите, чтобы вещи высыхали вверх, если что-то случится. Каковы шансы, что кто-то когда-нибудь что-нибудь прольет?

Итак, что вы делаете, если ваша плита находится в воздухе, а снизу она не кондиционирована и торчит повсюду? Это, друзья мои, рисунок 5 — очень, очень распространенный сегодня способ строительства квартир и кондоминиумов. Подумайте о гараже под ним, это некондиционируемая часть. Красным отмечено место. Ну, вы можете изолировать эти вещи только сверху или снизу. Ничего интересного, если вы серьезно относитесь к тепловому мосту, вызванному торчащей горизонтально плитой «во всем».

Рисунок 5: Приподнятая плита — Обычный способ строительства квартир и квартир с некондиционированным гаражом под ним. Красным отмечено место. Утеплять можно только верх или низ. Ничего интересного, если вы серьезно относитесь к тепловому мосту, вызванному торчащей горизонтально плитой «во всем».

Существует два подхода сверху. Один включает в себя жесткую изоляцию и черновой пол прямо на палубе (рис. 6 и рис. 7). Другой включает в себя создание «кондиционированного пространства для обхода» (рис. 8). Подполье с кондиционированным воздухом построить проще всего, поэтому архитекторы его ненавидят. Это усложняет им жизнь в отношении «доступа». Готовый пол намного выше плиты подиума. И это раздражает инженера-механика, потому что пространство для ползания должно быть кондиционировано и разделено на отсеки. Но, эй, вещи никогда не бывают легкими. Теперь, если инженер-механик в деле, подполье — хорошее место для воздуховодов — и сантехнику это нравится по очевидным причинам.

Рис. 6: Верхний периметр r — метод «заполнения». Это позволяет плите быть открытой в течение большей части процесса строительства и упорядочивает изоляцию и укладку чернового пола таким образом, чтобы это происходило после «высыхания».

Рисунок 7: Внутренняя сторона верхней части — обратите внимание на систему выравнивания пола из жидкого гипса, которая обеспечивает потрясающую противопожарную защиту и акустические свойства (также известная как «гипсовый бетон»). Это делает для нас еще кое-что, что снижает риск — делает пол в значительной степени «защищенным от разливов». Через него ничего не проходит.

Рисунок 8: Кондиционированное подполье — Проще построить, но усложняет жизнь с точки зрения «доступа» из-за того, что чистый пол расположен над плитой подиума. Пространство для ползания должно быть кондиционировано и разделено на отсеки. Подполье — хорошее место для воздуховодов и сантехники.

На рисунках 6 и 7 используется метод «заполнения», упомянутый ранее. Это позволяет плите быть открытой в течение большей части процесса строительства и упорядочивает изоляцию и установку чернового пола таким образом, чтобы это происходило после «высыхания».

Один из «трюков», который вы видите на рынке, — это использование системы выравнивания полов из жидкого гипса, которая обеспечивает невероятные противопожарные и акустические свойства (также известная как «гипсовый бетон»). Это делает для нас еще кое-что, что снижает риск — делает пол в значительной степени «защищенным от разливов». Через него ничего не проходит. Вы не увидите этого в отдельном жилом доме на одну семью, но в коммерческом строительстве и многоквартирном деревянном каркасе он «качается» (также известный как «жидкий гипсокартон»).

Существует только один подход «снизу», и он заключается в отделении плиты подиума от плиты настила площади (рис. 9). Обратите внимание, что при таком подходе колонны по-прежнему являются тепловыми мостами, которые могут стать для вас настоящей проблемой в очень холодном климате, таком как климатическая зона 8 и климатическая зона 9, — в этом случае в это пространство добавляются небольшие обогреватели или колонны обматываются «тепловой лентой». ” – без шуток. Этот подход является наименее рискованным с точки зрения долгосрочной производительности, но он, безусловно, раздражает инженера-строителя. Что может быть хорошо, так как теперь у них есть волнение в их жизни. И волнение — это хорошо — иногда. Некоторые из них даже становятся счастливыми.

Рисунок 9: Подход с нижней стороны — Колонны по-прежнему являются тепловыми мостами, которые могут быть реальной проблемой в очень холодном климате, например, в климатической зоне 8 и климатической зоне 9 — в этом случае в это пространство добавляются небольшие обогреватели или колонны заворачиваются с «тепловой лентой».

Сноски:

1. Я не собираюсь вдаваться в спор об «оптимальных» значениях сопротивления изоляции, потому что в большинстве случаев параметры («граничные условия») произвольны и капризны и в значительной степени выбираются или основаны на получение «правильного ответа» в зависимости от того, кто хочет доказать свою точку зрения. О, ладно, я тут спорю, и я, наверное, в меньшинстве. Комфорт имеет для меня большое значение — если вы хотите поспорить об энергии, почему бы не сделать одно из ваших окон меньше — или купить очень, очень хорошую раздвижную дверь и не усложнять мою плитную конструкцию. Мы заставили его работать с 3-дюймовой жесткой изоляцией, но это раздражало — нас — и я изо всех сил пытаюсь понять его ценность, если спрашиваю себя, где еще я мог бы потратить деньги лучше.

2. Причина, по которой они такие скучные, заключается в том, что в строительстве не происходит ничего особенно плохого — здания и другие вещи, которые мы строим, больше не рушатся — больше не так волнительно. Строительная инженерия раньше была очень увлекательной. Профессиональное применение Предельных состояний является образцом для всех нас — ему уже более ста лет, и оно все еще остается сильным — королева Виктория могла бы гордиться этим. Я оставляю эту ветку в этой сноске загадочной — давайте посмотрим, установит ли соединения кто-то, кроме инженера-строителя. Будет приз.

Как утеплить монолитный фундамент. О способах утепления монолитной фундаментной плиты. Как утеплить плитный фундамент

На неустойчивых грунтах сложно устроить сплошной фундамент. В таких случаях используется плитное основание. Выступает в роли фундамента небольшой глубины, дрейфуя по участку, при перемещении грунтовых масс. Поскольку вся конструкция движется, разрушающих напряжений не возникает.

Для правильной работы этого типа фундамента он должен быть защищен от промерзания. Утепление монолитной фундаментной плиты:

• предотвращает разрушение бетона от перепада температур;
• способствует утеплению пола первого этажа;
• позволяет экономить на отоплении здания;
• уменьшает пучение грунта под зданием.

Выбор утеплителя

Не каждый, даже самый эффективный материал, подходит для работы в земле или вблизи нее. При выборе материала необходимо руководствоваться:

• влагостойкость. Насыщаясь водой из почвы, изделие теряет теплоизоляционные свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
• сил. Сезонные перемещения грунтовых масс создают ощутимое давление на материал. Особенно это заметно на каменистых почвах. Острые края могут продавить продукт, оставив в нем трещины или разрывы;
• устойчивость к агрессивным средам. Почвы часто химически и биологически активны. Подземные воды могут содержать высокие концентрации солей. Все эти факторы приводят к преждевременному разрушению изоляции.

При монтаже изоляции внутри здания материал должен быть негорючим. При возможности воспламенения не должны выделяться вредные вещества, способные вызвать удушье.

При этом срок службы утеплителя не должен быть меньше срока службы отделочного материала. В этом случае вам не придется менять его до того, как покрытие устареет. В противном случае вам придется демонтировать отделочный лист, который еще соответствует стандартам.

Часто экструдированный пенополистирол используется для работ с нулевым циклом. Утепление фундаментной плиты пенополистиролом, выполненное по всем правилам, позволяет не беспокоиться о сохранности бетона и экономии тепла.

Характеристики пенополистирола

Пенополистирол применяется для теплоизоляции фундаментной плиты:

• снаружи;
• изнутри;
• в корпусе из бетона

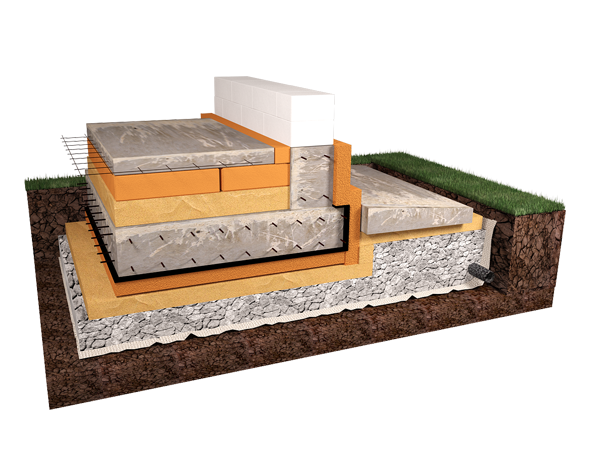

Техника наружного утепления

Высота плиты может быть от полуметра. Промерзание по периметру наиболее опасно для фундамента. Поэтому в основном утеплитель крепится именно на боковые поверхности.

Перед покрытием фундамента слоем утеплителя его необходимо гидроизолировать. Несмотря на то, что пенополистирол водонепроницаем, покрытие не бесшовное. В швы между плитами проникает влага, которая может разрушить плиту.

Гидроизоляция происходит путем нанесения битумной мастики или оплавления по поверхности и краям парафиновой плиты. Второй способ более экономичен и надежен. С помощью газовой горелки расплавляются кусочки парафина. Материал равномерно распределяется по поверхности, впитываясь в нее.

Вощение закрывает поры бетона, создавая барьер для влаги. Полная адгезия способствует исключению отслаивания изоляции. Это означает, что вы можете легко прикрепить к нему обогреватель.

Пенополистирольные плиты монтируются на клей или на цементно-песчаный раствор. Первый вариант позволяет проводить утепление при минусовой температуре. Подземная часть фиксируется только приклеиванием. Это необходимо во избежание нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого в приклеенных пластинах просверливаются отверстия. Они проходят через весь утеплитель и часть фундамента.

Клей наносится по периметру пластины и несколькими полосами в центре. Выдерживается 1 минута и пластина прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпают слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещенными швами. Желательно сделать перевязку и горизонтальные швы. Это помогает избежать мостиков холода.

Если толщины плит недостаточно, утепление проводят в два слоя. Изделия берут максимальной толщины, чтобы избежать монтажа нескольких слоев. Плиты верхнего слоя должны перекрывать швы нижних.

Фиксация зонтами осуществляется в пяти точках пластины. Дюбеля монтируются после полной оклейки плит, но не позднее, чем через три дня.

После монтажа швы заделываются монтажной пеной. Лишнюю пену срезают и поверхность оштукатуривают по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология внутреннего утепления

При утеплении монолитной фундаментной плиты изнутри материал укладывают двумя способами:

• Поверх плиты;
• В корпусе из бетона.

При первом способе последовательность работ следующая:

• гидроизоляция устраивается на плите фундамента, с выходом на стену;
поверх гидроизоляционного слоя прикручиваются лаги
• ;
• между лагами устраивается слой утеплителя;
• на лаги поверх утеплителя крепится гидроизоляционная пленка;
• на пленку крепится дощатое основание, фанера или плиты ОСП;
• на черновой пол укладывается подложка из пробки, пенополиэтилена или хвои. На него монтируется чистовой пол.

Можно обойтись без лагов. В этом случае плитный фундамент полностью утепляют пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх нее укладывают подложку и финишное напольное покрытие.

При установке в бетон выполняются следующие работы:

• гидроизолируется опорная плита;
• устраивают слой утеплителя толщиной не менее 100 мм. Лучше использовать изделия с замковой системой;
• на утеплитель укладывается пленка ПВХ плотностью не менее 1,42 г/см3;
Уложена армирующая сетка
• . В его роли может выступать кладочная сетка с ячейкой 100*100 мм;
• поверхность заливается стяжкой не тоньше 5 см;
• финишное покрытие укладывается на стяжку.

Для внутренней изоляции следует использовать только самозатухающий пенополистирол. Для укладки под стяжку можно использовать изделия класса горючести Г4.

Изоляция тела фундаментной плиты

Теплый бетон используется во многих областях строительства. Его можно приобрести в виде готовой смеси или изготовить в условиях строительной площадки. Для приготовления в исходную смесь для формирования плиты фундамента добавляют гранулированный пенополистирол.

Для устройства элементов конструкций применяется полистиролбетон плотностью D1200. При приготовлении 1 куба в состав входят:

• 300 кг цемента М400;
• 1,1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не дробленый материал. Имеет форму шара, что приводит к лучшему обволакиванию цементной смеси;
• 800 кг песка;
• НАКЛАДКА. Часто добавляют омыленную смолу. Его присутствие в составе обеспечивает лучшую адгезию и повышает теплозащитные свойства.

При создании такого бетона нужно помнить об усадке. Он составляет 1 мм на 1 м поверхности. Плите необходимо некоторое время постоять после отверждения. На поверхности необходимо устроить выравнивающую стяжку.

Класс воспламеняемости такого изделия – Г1. Сам бетон не горит, а вот гранулы утеплителя подвергаются огню. В результате в теле фундаментной плиты образуются поры. Они уменьшают плотность конструкции и повышают ее влагопоглощение.

Теплопроводность такой плиты будет примерно 0,105 Вт/(м*С). Изделие требует дополнительного утепления плитного фундамента снизу. Толщина теплоизоляционного материала будет меньше, чем у обычного бетона.

Выбор вида и технологии утепления фундаментной плиты зависит от конструктивных особенностей здания и строительной площадки. Выбор оптимального решения осуществляется на основании данных теплотехнического расчета и сравнения сметной стоимости.

Каждый застройщик при выборе конструкции фундамента будущего здания руководствуется в первую очередь ее стоимостью, надежностью и долговечностью. Идеальным основанием, сочетающим в себе все эти качества, являются монолитные фундаментные плиты, которые можно возводить на различных типах грунта. Но бетон обладает высокой теплопроводностью, поэтому застройщикам необходимо позаботиться об утеплении несущих конструкций еще в процессе выполнения строительных работ.

Способы утепления

Утепление плитного фундамента необходимо производить в той его части, которая находится в зоне промерзания грунта. Застройщику следует уложить утеплитель под фундаментную плиту, а также под наружную отмостку, которая обязательно создается вокруг здания. А также цоколь здания и верхнюю часть стены фундамента следует закрыть специальным материалом. Своевременное утепление монолитной фундаментной плиты защитит от промерзания прилегающий к зданию грунт и его стены, что предотвратит морозное пучение грунта и сведет к минимуму теплопотери дома.

При планировании утепления плитного фундамента застройщик должен учитывать тип несущей конструкции:

1. Ленточный (глубокий). Для утепления используются различные материалы, которые укладываются на вертикальные поверхности несущей конструкции, над поверхностью земли.
2. Мелкозаглубленный ленточный фундамент. Для утепления используются плиточные материалы, которые укладываются на подошву и вертикальные поверхности несущей конструкции.
3. Ворс. Утеплению подвергаются только боковые поверхности заглубленных в грунт свай.
4. Монолитно-плиточное строительство. Фундаментная плита утепляется не только снизу, но и по бокам.

Преимущества своевременного утепления

Утепленный плитный фундамент имеет большое количество преимуществ, о которых необходимо знать каждому застройщику:

1. Застройщики смогут экономить бетонный раствор, который в больших объемах используется при заливке конструкций плитного фундамента .
2. Утепленный фундамент позволяет минимизировать потери тепла. Это положительно сказывается на микроклимате в помещении, а также на счетах за коммунальные услуги, которые в зимнее время года резко возрастают.
3. Ускорение строительства.
4. Максимальный срок службы несущей конструкции, так как она перестает подвергаться неблагоприятному воздействию влаги и низких температур.
5. Утепленная опорная плита предотвращает образование конденсата на внутренних стенах помещений.
6. Срок службы гидроизоляционных материалов, которые применяются в процессе возведения конструкций плитного фундамента, максимален.

В настоящее время на отечественном строительном рынке имеется огромный ассортимент материалов, которые застройщики могут использовать при проведении утеплительных мероприятий:

1. Пенополиуретан. Этот материал изготовлен из вспененного пластика, который имеет пористую структуру, наполненную пузырьками воздуха. Эта теплоизоляционная смесь создается непосредственно на строительной площадке и наносится на конструкции фундамента с помощью специального оборудования. Компоненты, вступившие в химическую реакцию, уже образуют на бетонных поверхностях крепкую пену, которая практически мгновенно затвердевает. Этот материал способствует минимизации теплопотерь, препятствует проникновению в помещения посторонних шумов с улицы, не подвергается гнилостным изменениям при постоянном контакте с влажной средой, отличается высокой устойчивостью к воспламенению.
2. Пенополистирол. Этот материал десятилетиями используется в строительной отрасли в качестве утеплителя. Основным его недостатком является низкая механическая прочность, что требует дополнительной облицовки.
3. Экструдированный пенополистирол. Этот материал имеет мелкоячеистую структуру и поставляется на строительный рынок в виде прямоугольных листов. Обладает отличными техническими свойствами, способен выдерживать высокие нагрузки, не меняя ни внутренней структуры, ни геометрической формы. В последние годы застройщики при проведении утепления конструкций плитного фундамента используют именно экструдированный пенополистирол, так как он не нуждается в дополнительной защите и может десятилетиями выполнять возложенные на него функции.

Почему специалисты рекомендуют использовать пенопласт для утепления?

В последнее время многие застройщики предпочитают утеплять фундамент пенопластом. Выбор этого материала обусловлен тем, что он отличается высокой устойчивостью к влаге, а также имеет максимально низкую теплопроводность. В связи с тем, что несущей конструкции плиты придется на протяжении многих десятков лет контактировать с влажной средой, утепление фундамента пенопластом защитит здание от ее пагубного воздействия.

Экструдированный пенополистирол идеально подходит для теплоизоляции монолитных конструкций фундамента, так как способен выдерживать сжимающие нагрузки. Пенополиуретановые плиты и пеноплекс представляют собой ячеистые материалы с закрытой структурой, благодаря чему влага не имеет возможности проникнуть в их полости. Именно поэтому они привлекаются к проведению утеплительных мероприятий.

Правила утепления конструкций плитного фундамента

Перед утеплением плитного фундамента застройщик должен узнать обо всех особенностях и нюансах, а также наиболее эффективных технологиях. Если снаружи фундамент утеплить пенопластом, это защитит не только плиты, но и стены от промерзания. В случае укладки пенополистирольных панелей на внутренние стороны стен застройщик сможет значительно улучшить микроклимат внутри помещений, но при этом плиты и стены здания не будут защищены от промерзания . Из этого следует, что внешнее утепление фундамента пенопластом станет идеальным вариантом для любых строек.

Наружное утепление фундамента пенополистиролом или пенопластом возможно только на начальных этапах строительства. Если застройщики упустят этот момент, то в дальнейшем они смогут проводить внутреннее утепление фундамента только пенопластом или пенополиуретаном.

Проведение мероприятий по утеплению в процессе строительства

Процедуру утепления фундамента пенополистиролом необходимо проводить на начальном этапе строительных работ. Разработчики должны строго соблюдать технологию:

1. В первую очередь выкапывается котлован, в котором будет создаваться монолитная бетонная плита. Его глубина должна быть 1 метр. На дне делают углубления, в которые укладывают дренажные трубы, функции которых заключаются в отводе поверхностных вод в специально созданные колодцы. Такие меры защитят не только фундамент, но и стены здания от намокания.
2. После укладки дренажных труб дно траншеи выравнивается и на его поверхность раскатывается специальный материал – геотекстиль. Он предотвратит прорастание корневищ деревьев и кустарников, способных нарушить целостность несущей конструкции.
3. Поверх геотекстиля укладывается слой песка и гравия. Таким образом, на дне ямы создается песчано-гравийная подушка (толщина примерно 30-40 см).
4. Прокладываются инженерные коммуникации, например водопроводные и канализационные трубы. После их укладки поверхность посыпают песком и выравнивают.
5. По периметру подготовленного котлована сооружается опалубка. Для этих целей принято использовать доски или листы влагостойкой фанеры. Снаружи опалубку необходимо подпереть укосинами или упорами, чтобы деревянная конструкция могла выдержать нагрузку, которую окажет на нее бетонный раствор.
6. На дно котлована заливается небольшое количество бетона, который создаст первый слой фундамента. После его застывания застройщик должен приступить к проведению гидроизоляционных и теплоизоляционных мероприятий.
7. В связи с тем, что монолитная бетонная плита будет постоянно находиться в грунте и контактировать с влажной средой, застройщику необходимо выполнить ее качественную гидроизоляцию. Для этих целей в строительной отрасли принято использовать рулонный материал или покрытие. Бетонное основание необходимо тщательно очистить от мусора, а затем обеспылить. Для повышения клеящих свойств рекомендуется обработать разбавленным керосином или растворителем. После этого на подготовленное бетонное основание раскатывается рубероид, полотна которого должны перекрываться. Все стыки следует обработать мастикой, после чего специалисты рекомендуют уложить еще один слой гидроизоляции. Если застройщик решил использовать жидкий утеплитель, то ему необходимо несколько раз нанести его на поверхность бетонного основания и после полного высыхания продолжить строительные работы.

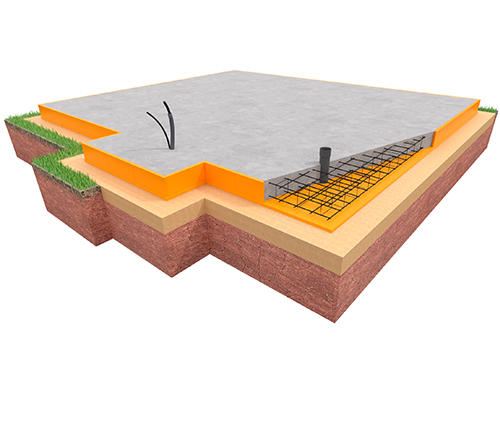

8. Следующий этап – изоляция плиты. Для этих целей большинство застройщиков используют листы экструдированного пенополистирола (толщина 15см). Укладывают такой материал, как правило, в два слоя. Необходимо следить за тем, чтобы верхние листы перекрывали стыки нижних панелей.
9. Проводится усиление конструкции фундамента, за счет чего повысятся его прочностные и несущие характеристики.
10. Бетонный раствор заливают в несколько этапов. После заливки первой партии проявитель должен использовать глубинный вибратор для удаления воздуха и ликвидации образовавшихся пустот. После этого заливается оставшийся раствор.

После затвердевания бетона застройщик может продолжить строительные работы. Чтобы максимально защитить здание от пагубного воздействия вредных сред, он должен провести внутреннее утепление фундамента. Для этого следует использовать листы экструдированного пенополистирола, которые приклеиваются к полу и стенам помещений и впоследствии отделываются.

Неутепленный фундамент может привести к большим потерям тепла, в отличие от плотно закрытого и хорошо утепленного дома.

Изоляция фундамента снижает потребность в большой системе отопления и предотвращает конденсацию влаги, которая часто возникает из-за разницы температур между внутренней частью цоколя и землей вокруг фундамента.

Плохо спроектированная система изоляции фундамента может вызвать множество проблем, таких как проблемы с влажностью и заражение вредителями.

Утепление наружных стен подвала

Монтаж утеплителя снаружи цоколя ленточного фундамента имеет несколько вариантов. Наружная изоляция имеет следующие преимущества и недостатки: 9№ 0003

Преимущества:

• Минимизирует термическое соединение и снижает потери тепла через фундамент.
• Защита от проникновения влаги в отделку внутри помещения.
• Утеплитель защищает фундамент от воздействия цикла замораживания-оттаивания в экстремальных климатических условиях.
• Пониженная конденсация.
• Снижает потери внутреннего пространства.

Недостатки:

• Дорогостоящая установка для существующего здания, если также установлена ​​система дренажа по периметру.
• Многие наружные изоляционные материалы подвержены заражению вредителями.
• Многие подрядчики не знакомы с надлежащими процедурами в деталях.

Опытные строители считают, что лучший способ утеплить фундамент – утеплить его снаружи. Тщательно разработанная дренажная система по периметру, состоящая из промытого гравия, перфорированной пластиковой трубы и тканевого фильтра. Рекомендуется для участков с плохим дренажем почвы.

Некоторые изоляционные пены изготавливаются с использованием борной кислоты для защиты от термитов. Однако борат может медленно выщелачиваться из большинства материалов при контакте с грунтовыми водами.

Утепление внутренних стен подвала

В большинстве случаев наилучшим способом является утепление внутренних стен ленточного фундамента, это также менее затратный вариант для готового здания. Такая изоляция имеет следующие преимущества и недостатки:

Преимущества:

• Это намного дешевле, чем утепление наружных стен существующих зданий.
• Выбор материалов шире, так как можно использовать практически любой тип утеплителя.
• Угрозы нашествия насекомых нет.
• Помещение, изолированное от холодного грунта, более эффективно, чем использование методов внешней изоляции.

Недостатки:

• Многие изоляционные материалы требуют противопожарных покрытий, поскольку при воспламенении они выделяют токсичные газы.
• Уменьшает полезное внутреннее пространство на 3-5 см.
• Не защищает от проникновения влаги, как внешняя изоляция.
• Если периметр имеет плохой дренаж, изоляция может привести к насыщению влаги по периметру основания и просачиванию через стены фундамента.

Новые способы утепления фундамента

Некоторые новые строительные системы позволяют возвести готовый утепленный фундамент без применения деревянной или металлической опалубки, это система бетонных опалубок (ББО), в иными словами, несъемная опалубка из пенополистирола , в которой в качестве форм для опалубки используется жесткий пенопласт, тем самым изолируя фундамент изнутри и снаружи.

Термопанели

Из новинок еще есть утеплитель не требующий отделки, это термопанели из пенополистирола с каменной крошкой .

пенополиуретан

Другим синтетическим полимерным материалом, используемым для теплоизоляции фундаментов, является пенополиуретан . Его готовят путем смешивания жидких компонентов по специальной методике. Производственный процесс осуществляется на строительной площадке.

Этот материал наносится распылением. Затвердевший материал в течение 17-20 сек.

Одним из основных преимуществ является чрезвычайно низкая теплопроводность 0,028 Вт/м0С. Кроме того, метод напыления способствует формированию сплошного слоя утеплителя, где отсутствуют швы (даже если фундамент имеет сложную геометрию). Таким образом, полностью исключается возможность появления мостиков холода. Сам процесс напыления занимает гораздо меньше времени, чем монтаж панелей.

Недостатком пенополиуретана является стоимость, включая монтаж, они дороже экструдированного пенополистирола.

Прочность этого материала зависит от его плотности. Для основного утепления рекомендуется использовать полиуретан плотностью не менее 60 кг/м3.

Блоки с утеплителем

Также есть блоки с пенопластовым вкладышем. Они устанавливаются как блоки, не требующие оштукатуривания. Некоторые производители бетонных блоков добавляют в бетонную смесь такие материалы, как полистирол или древесная стружка, чтобы повысить термостойкость своего продукта.

Несмотря на то, что заполнение полости блоков утеплителем улучшает их теплотехнические качества, в то же время не сильно снижает теплопотери по сравнению с утеплением, выполненным на поверхности стен, либо на внешней или внутренней части стены фундамента.

Исследования и компьютерные модели показали, что заполненный блок обеспечивает небольшую экономию тепла, поскольку большая часть тепла проходит через твердые части стен, такие как блочный материал и кладочный раствор.

Изоляция плитных фундаментов

Плитные фундаменты часто утепляют по внешнему краю подошвы плиты или между стяжкой и плитой. Основание плиты часто изолируют от земли. Каждый подход имеет свои преимущества и недостатки.

Утепление внешней части фундамента или кромки плиты снижает потери тепла, как из фундамента, так и из плиты.

Этот метод обеспечивает дополнительную защиту фундамента от промерзания. Это также позволяет неглубокие фундаменты без риска повреждения от пучинистого грунта. Все открытые части изоляции должны быть покрыты металлической, цементной или другим типом мембраны, чтобы защитить ее от повреждений.

При утеплении плитного фундамента утеплитель должен располагаться между опорой и плитой. Это защищает изоляцию от насекомых и повреждений лучше, чем при наружном применении, и изолирует плиту от холодных поверхностей.

Изоляция существующей плиты, как правило, нецелесообразна.

Однако возможно утепление плиты снаружи сверху вниз:

• Отмостка.
• Песок 3-8 см.
• Жесткий утеплитель 2-5 см.
• Слой полиэтилена толщиной 150 микрон для защиты от влаги.
• 10 см промытого гравия и дренажные трубы под плитой.

Изоляцию можно наносить поверх существующей плиты сверху вниз следующим образом:

• Отделка пола.
• RIP-изоляция
• Подложка
• Жесткий пенополистирол, проклеенный влагостойкими полосами в местах стыков.
• Полиэтиленовый слой 150 микрон.

Альтернативой является плавающий пол, состоящий из:

• Отделка пола.
• RIP-изоляция
• 2 слоя ОСП или фанеры толщиной 12,5мм прикручиваются, перекрывая все швы предыдущей доски на 30-60см, в швах между плитами должен быть зазор 12,5мм для компенсации теплового расширения. Такой же зазор необходимо сделать от края стены.
• Жесткий пенополистирол, проклеенный влагостойкими полосами на стыках.

Вышеуказанные методы имеют следующие преимущества и недостатки:

Преимущества:

• Относительно простая установка.
• Пол теплоизолирован от земли.
• Поверхность пола близка к температуре воздуха в помещении.

Недостатки:

• Пенополистирол требует огнестойких покрытий.
• Это может увеличить глубину промерзания края плиты в экстремальных климатических условиях.
• Летом пол не будет получать прохладу от земли.

Утепление подвала изнутри

Утепление подвала зависит от наличия в нем вентиляции. Традиционно подвалы проветривают, чтобы избежать проблем с влажностью. Однако этот метод не всегда хорошо работает.

Если подвал должен вентилироваться, тщательно закройте все отверстия в потолке, чтобы предотвратить попадание воздуха в дом. Утеплите потолок, плотно прижав его к основанию со стекловолоконной изоляцией.

Покройте изолируемую поверхность пола пароизоляцией. Тщательно загерметизируйте все швы, чтобы предотвратить проход воздуха и влаги. Закрепите утеплитель механическим крепежом, чтобы он не выпадал между балками. Утеплитель крепится между балками.

Постелите на земляной пол лист полиэтилена или другого аналогичного материала. Тщательно заклейте все швы скотчем. Покройте пластиковый лист слоем песка или бетона, чтобы защитить его от повреждений. Не засыпайте пленку чем-либо, что может сделать в ней дыры, например, щебнем из гравия.

Если подвал не проветривается, то делается все вышеперечисленное + утепление стен и пола.

1. Для начала на строительной площадке размечается место закладки фундамента под здание.
2. Верхний слой материкового грунта необходимо снять на глубину заложения фундаментной плиты, дно котлована должно быть максимально ровным.
3. Подготовленный участок засыпается крупнозернистым песком, который необходимо утрамбовать с помощью вибротрамбовки. Небольшой слой бетона заливается поверх слоя песка, за что и выставляется.
4. После застывания бетонной стяжки выложите утеплитель из пенополистирольных плит, следя за тем, чтобы монтажные пазы максимально совпадали. Нельзя допускать больших зазоров между плитами утеплителя.
5. Поверх уложенных в стопку пенополистирольных плит укладывается слой полиэтиленовой пленки, который склеивается специальной липкой лентой.
6. Возводится строительная опалубка для заливки плитного основания, в которую монтируется пространственный каркас из арматуры диаметром 10 мм и более. Бетон заливается из угла плитного фундамента, равномерно выравнивается и уплотняется вибратором.
7. Фундаментная плита набирает прочность примерно через 28 дней, опалубку можно демонтировать через две недели после заливки конструкции – к этому времени фундамент набирает до 70% прочности.
8. Боковые стенки фундаментной плиты дополнительно утеплены пенополистирольными плитами.

Утепленная монолитная плита прослужит долгие годы без разрушения конструкций от воздействия неблагоприятных факторов.

Утепление плиты любого фундамента – одно из важнейших дел при строительстве дома. Лучше всего это делать в теплое время года, а в дождливую погоду этого делать нельзя. Утепление монолитной фундаментной плиты особенно актуально для холодных регионов, где грунт промерзает на большой глубине. Пучинистые грунты при промерзании могут увеличиваться в объеме, что приводит к деформациям всего здания. Поэтому так важно позаботиться о внешнем утеплении фундамента. Это поможет снизить теплопотери всего будущего здания и сохранить его долговечность.

Что обеспечивает изоляция фундамента?

Чем качественнее будут выполнены все работы, тем дольше и надежнее простоит здание. А самое главное – дом останется теплым даже в сильные морозы. Не забывайте, что большая часть холода проникает в дом через фундамент. А если в здании есть подвал (бильярдная, спортзал), то следует позаботиться о внутреннем утеплении. Это особенно важно, если подвал не отапливается. Но самым важным является внешнее утепление любого жилого дома.

Основные причины необходимости утепления:

1. Улучшение гидроизоляционных свойств.
2. Снижение потерь тепла.
3. Снижение затрат на отопление дома.
4. Предотвращение образования конденсата на стенах.
5. Стабилизация внутренней температуры здания.

Все это поможет не только всегда чувствовать себя комфортно в своем доме, но и увеличить срок его эксплуатации.

Какую изоляцию использовать для фундамента?

Наиболее важной частью работы при изоляции свежей фундаментной плиты является выбор правильного материала. Он не должен деформироваться под давлением почвы и впитывать влагу. Это самые важные параметры любой теплоизоляции. Мягкие материалы типа минеральной ваты не подойдут. Оптимальный вариант – пенополиуретан и экструдированный пенополистирол. Оба они обладают отличными теплоизоляционными характеристиками и достаточно низкой стоимостью, что также немаловажно в строительстве.

пенополиуретан

Этот материал универсален, так как сочетает в себе не только теплоизоляционные, но и звуко- и гидроизоляционные свойства. Для использования этого вида утеплителя вам понадобится специальное оборудование, так как его необходимо напылять. Для полноценного утепления достаточно 50 мм толщины утеплителя, уложенного в несколько слоев. Все стыки после утепления должны быть загерметизированы.

Этот материал обладает рядом положительных свойств:

• низкая теплопроводность;
• хорошие адгезивные свойства;
• надежность;
• долговечность.

И самое главное, при использовании пенополиуретана нет необходимости использовать дополнительные средства для паро-, водо- и гидроизоляции. У него есть только один недостаток – необходимость использования специального оборудования. Поэтому для этого способа утепления потребуются либо немалые капитальные вложения, либо помощь опытных специалистов с соответствующим оборудованием.

Пенополистирол экструдированный

Этот вид утеплителя значительно ниже пенополиуретана, его легче монтировать. Такой материал состоит из пластин, которые не пропускают и не впитывают влагу. Долго сохраняет свои теплоизоляционные свойства даже в холодных регионах. Преимущества экструдированного пенополистирола:

• высокая прочность;
• длительный срок службы;
• надежные теплоизоляционные свойства.

Чаще всего используется при необходимости утепления фундамента, так как его можно монтировать самостоятельно, без применения дополнительного оборудования.

Экструдированный пенополистирол с канавками

Это новый вид изоляции. Фрезерование канавок на поверхности пенополистирольных плит отлично подходит для утепления фундамента. Используется вместе с геотекстильным полотном в качестве крепления дренажного. Его основные свойства:

• хорошая теплоизоляция;
• защитный слой гидроизоляции;
• водонепроницаемый.

Утепление фундамента пенополистиролом

Для утепления монолитной плиты можно использовать как пенополистирол, так и пенополиуретан. Но первый вариант предпочтительнее. Пенополистирол является наиболее эффективным и наименее затратным, а главное, его легко монтировать. Прежде чем приступить к его монтажу, рекомендуется уложить гидроизоляцию, затем можно приступать к укладке плит из экструдированного пенополистирола.

Наиболее эффективным способом утепления фундамента этим материалом является применение его в районах промерзания грунта. Утеплитель монтируется на глубину промерзания. Этого вполне достаточно. Особое внимание при утеплении следует уделить углам: в таких местах используемый пенополистирол должен быть толще, чем в других местах. По периметру здания в обязательном порядке необходимо выполнить грунтовое утепление. Для этого под конструкцией отмостки необходимо разместить утеплитель.

Все ряды плит из экструдированного пенополистирола необходимо укладывать встык, снизу вверх. Большие швы заполняются монтажной пеной. Это обеспечит высокую герметичность, теплоизоляционные и гидроизоляционные свойства. Плиты сажают на полимерный клей или мастику, а затем прижимают слоем грунта. При утеплении важно учитывать, чтобы все плиты были одной ширины; нельзя использовать уже использованный материал, это может нарушить герметичность. Этот метод подходит для всех типов фундаментов, в том числе монолитных.

Утепление фундамента пенополиуретаном

При утеплении монолитного фундамента пенополиуретаном важно, чтобы не было щелей и зазоров. Изоляция должна образовывать полностью замкнутый контур. Это позволит добиться максимальных теплоизоляционных свойств. Его напыление на фундамент осуществляется с помощью специального оборудования. Затем материал затвердевает в течение 20 секунд. В целом весь процесс монтажа утеплителя достаточно простой и быстрый. Нанесение пенополиуретана производится в несколько слоев, после высыхания каждого из них. Один слой должен быть толщиной примерно 15 мм.

По завершении всех работ производится грунт. Оборудование для монтажа такого утепления можно приобрести в специализированных магазинах или взять напрокат. Но проще и быстрее воспользоваться услугами профессионалов.

Утепление монолитной плиты обновлено: 26 февраля 2018 автор: zoomfund

На неустойчивых грунтах сложно устроить прочный фундамент. В таких случаях используется плитное основание. Выступает в роли фундамента небольшой глубины, дрейфуя по участку, при перемещении грунтовых масс. Поскольку вся конструкция движется, разрушающих напряжений не возникает.

Для правильной работы этого типа фундамента он должен быть защищен от замерзания. Утепление монолитной фундаментной плиты:

• предотвращает разрушение бетона от перепада температур;
• способствует утеплению пола первого этажа;
• позволяет экономить на отоплении здания;
• уменьшает пучение грунта под зданием.

Выбор утеплителя

Не каждый, даже самый эффективный материал, подходит для работы в земле или вблизи нее. При выборе материала необходимо руководствоваться:

• влагостойкость. Насыщаясь водой из почвы, изделие теряет теплоизоляционные свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
• сил. Сезонные перемещения грунтовых масс создают ощутимое давление на материал. Особенно это заметно на каменистых почвах. Острые края могут продавить продукт, оставив в нем трещины или разрывы;
• устойчивость к агрессивным средам. Почвы часто химически и биологически активны. Подземные воды могут содержать высокие концентрации солей. Все эти факторы приводят к преждевременному разрушению изоляции.

При монтаже изоляции внутри здания материал должен быть негорючим. При возможности воспламенения не должны выделяться вредные вещества, способные вызвать удушье.

При этом срок службы утеплителя не должен быть меньше срока службы отделочного материала. В этом случае вам не придется менять его до того, как покрытие устареет. В противном случае вам придется демонтировать отделочный лист, который еще соответствует стандартам.

Часто экструдированный пенополистирол используется для работ с нулевым циклом. Утепление фундаментной плиты пенополистиролом, выполненное по всем правилам, позволяет не беспокоиться о сохранности бетона и экономии тепла.

Характеристики пенополистирола

Пенополистирол применяется для теплоизоляции фундаментной плиты:

• снаружи;
• изнутри;
• в корпусе из бетона

Техника наружного утепления

Высота плиты может быть от полуметра. Промерзание по периметру наиболее опасно для фундамента. Поэтому в основном утеплитель крепится именно на боковые поверхности.

Перед покрытием фундамента слоем утеплителя его необходимо гидроизолировать. Несмотря на то, что пенополистирол водонепроницаем, покрытие не бесшовное. В швы между плитами проникает влага, которая может разрушить плиту.

Гидроизоляция происходит путем нанесения битумной мастики или оплавления по поверхности и краям парафиновой плиты. Второй способ более экономичен и надежен. С помощью газовой горелки расплавляются кусочки парафина. Материал равномерно распределяется по поверхности, впитываясь в нее.

Вощение закрывает поры бетона, создавая барьер для влаги. Полная адгезия способствует исключению отслаивания изоляции. Это означает, что вы можете легко прикрепить к нему обогреватель.

Пенополистирольные плиты монтируются на клей или на цементно-песчаный раствор. Первый вариант позволяет проводить утепление при минусовой температуре. Подземная часть фиксируется только приклеиванием. Это необходимо во избежание нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого в приклеенных пластинах просверливаются отверстия. Они проходят через весь утеплитель и часть фундамента.

Клей наносится по периметру пластины и несколькими полосами в центре. Выдерживается 1 минута и пластина прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпают слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещенными швами. Желательно сделать перевязку и горизонтальные швы. Это помогает избежать мостиков холода.

Если толщины плит недостаточно, утепление проводят в два слоя. Изделия берут максимальной толщины, чтобы избежать монтажа нескольких слоев. Плиты верхнего слоя должны перекрывать швы нижних.

Фиксация зонтами осуществляется в пяти точках пластины. Дюбеля монтируются после полной оклейки плит, но не позднее, чем через три дня.

После монтажа швы заделываются монтажной пеной. Лишнюю пену срезают и поверхность оштукатуривают по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология внутреннего утепления

При утеплении монолитной фундаментной плиты изнутри материал укладывают двумя способами:

• Поверх плиты;
• В корпусе из бетона.

При первом способе последовательность работ следующая:

• гидроизоляция устраивается на плите фундамента, с выходом на стену;
поверх гидроизоляционного слоя прикручиваются лаги
• ;
• между лагами устраивается слой утеплителя;
• на лаги поверх утеплителя крепится гидроизоляционная пленка;
• на пленку крепится дощатое основание, фанера или плиты ОСП;
• на черновой пол укладывается подложка из пробки, пенополиэтилена или хвои. На него монтируется чистовой пол.

Можно обойтись без лагов. В этом случае плитный фундамент полностью утепляют пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх нее укладывают подложку и финишное напольное покрытие.

При установке в бетон выполняются следующие работы:

• гидроизолируется опорная плита;
• устраивают слой утеплителя толщиной не менее 100 мм. Лучше использовать изделия с замковой системой;
• на утеплитель укладывается пленка ПВХ плотностью не менее 1,42 г/см3;
Уложена армирующая сетка
• . В его роли может выступать кладочная сетка с ячейкой 100*100 мм;
• поверхность заливается стяжкой не тоньше 5 см;
• финишное покрытие укладывается на стяжку.

Для внутренней изоляции следует использовать только самозатухающий пенополистирол. Для укладки под стяжку можно использовать изделия класса горючести Г4.

Изоляция тела фундаментной плиты

Теплый бетон используется во многих областях строительства. Его можно приобрести в виде готовой смеси или изготовить в условиях строительной площадки. Для приготовления в исходную смесь для формирования плиты фундамента добавляют гранулированный пенополистирол.

Для устройства элементов конструкций применяется полистиролбетон плотностью D1200. При приготовлении 1 куба в состав входят:

• 300 кг цемента М400;
• 1,1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не дробленый материал. Имеет форму шара, что приводит к лучшему обволакиванию цементной смеси;
• 800 кг песка;
• НАКЛАДКА. Часто добавляют омыленную смолу. Его присутствие в составе обеспечивает лучшую адгезию и повышает теплозащитные свойства.

При создании такого бетона нужно помнить об усадке. Он составляет 1 мм на 1 м поверхности. Плите необходимо некоторое время постоять после отверждения. На поверхности необходимо устроить выравнивающую стяжку.

Класс воспламеняемости такого изделия – Г1. Сам бетон не горит, а вот гранулы утеплителя подвергаются огню. В результате в теле фундаментной плиты образуются поры. Они уменьшают плотность конструкции и повышают ее влагопоглощение.

Теплопроводность такой плиты будет примерно 0,105 Вт/(м*С). Изделие требует дополнительного утепления плитного фундамента снизу. Толщина теплоизоляционного материала будет меньше, чем у обычного бетона.

Выбор вида и технологии утепления фундаментной плиты зависит от конструктивных особенностей здания и строительной площадки. Выбор оптимального решения осуществляется на основании данных теплотехнического расчета и сравнения сметной стоимости.

При выборе фундамента ориентируются, во-первых, на надежность, во-вторых, на стоимость. Было бы неплохо, если бы оба качества сочетались, но это не всегда возможно. Одним из самых надежных оснований для строительства дома является монолитный плитный фундамент. В некоторых случаях на нормальных грунтах для легких домов это относительно недорого, в сложных случаях может быть дорого.

Объем и типы

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, также может быть мелкозаглубленной. Свое название он получил из-за того, что железобетонное основание заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Зачастую такой фундамент является единственно возможным решением. Например, на неустойчивых рыхлых грунтах или на глинах с большой глубиной промерзания.

Конструкция монолитного плитного фундамента проста и надежна, но для его изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже В30), т. к. вся площадь, занимаемая зданием, армируется и бетонируется, а даже с запасом – для большей устойчивости. Поэтому такой фундамент считается дорогим. В принципе, это верно, но с этим нужно считаться. В ряде случаев его стоимость ниже, чем у ленты глубокого заложения за счет меньшего объема земляных работ и меньшего количества бетона.

Глубина закладки монолитной плиты определяется в зависимости от массы дома и типа грунта. При небольшой глубине на пучинистых грунтах зимой дом вместе с фундаментом может подниматься и опускаться. При правильном расчете арматуры и толщины плиты на целостность здания это не влияет. Пластина компенсирует все изменения за счет силы упругости. Весной, после оттаивания почвы, дом «садится» на место.

Существует четыре типа плитного фундамента:

• Классический. Железобетонная плита укладывается на песчано-гравийную подушку с утеплением или без него. Толщина бетонного слоя 20-50 см в зависимости от грунта и массы постройки. Толщина слоев подушки зависит от глубины залегания плодородного слоя – он должен быть удален полностью. Получившуюся яму можно засыпать на 2/3 песком и щебнем.

• Утепленная шведская печь (УШП) со встроенным теплым полом. Во-первых, он отличается тем, что опалубка плиты несъемная – из пенополистирольных блоков Г-образной формы. Это значительно снижает затраты на отопление – потери тепла минимальны. Также поверх утеплителя укладываются трубы теплого пола, на них (иногда под ними) укладывается арматура и все заливается бетоном, толщина слоя бетона 10 см. Все коммуникации, включая водопровод и канализацию, прокладывают еще на этапе подготовки фундамента – в песчаную подушку. То есть после того, как сделан фундамент, готова система отопления и подключены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент стоит дорого. Этот тип фундамента требует грамотного инженерного расчета и такого же исполнения: при расчете и прокладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также есть вопросы по ремонту систем, замурованных в фундамент. Нельзя, потому что закладываются дорогие материалы с длительной гарантией.

  УШП – печь шведская утепленная со встроенным теплым полом

• Россия – пластина с ребрами жесткости. Для усиления конструкции для тяжелых домов и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. При этом возрастает трудоемкость работы – ребра жесткости располагаются отдельно, а пластина отдельно. Но несущая способность такого фундамента гораздо выше, что позволяет уменьшить толщину плиты – до 10-15 см.

  Технология строительства теплоизоляционных плит

  Энергосбережение становится очень актуальной темой, поэтому мало кто строит фундамент без изоляции. Любой плитный фундамент представляет собой многослойную конструкцию, а в случае с утеплением слоев еще больше. Для достижения желаемого уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

  Подготовка основания

  Размеры котлована под монолитную плиту должны быть не менее чем на 1 метр больше самого здания. Плодородная почва на этом участке полностью удалена. Мощность его в разных районах различна – от 20-30 см до 50 см и более. В любом случае все удаляется.

  По краю котлована, чуть ниже общего уровня дна, прокладывают дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима для того, чтобы стены и сам фундамент не промокли.

  Выравнивается дно, засыпаются ямы, убираются горбы, все тщательно выравнивается до уровня горизонта и утрамбовывается. Выкатывается на ровное дно. Она должна покрывать не только дно, но и стенки. Полотна расстилаются внахлест, края склеиваются армированным скотчем. Геотекстиль препятствует прорастанию корней растений, а также препятствует вымыванию песка, который служит демпферной подушкой.

  На уложенный геотекстиль насыпается чистый песок средней зернистости. Слой песка – 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и слоями утрамбовывают. Слой песка, который можно качественно уплотнить ручной виброплитой, составляет 8-10 см. В такие слои укладывается песок. Его также необходимо укладывать вровень, равномерным слоем по всей яме.

  Толщину слоя можно регулировать натяжными шнурами. Их привязывают к вбитым кольям, специально изготовленным опорам — скамьям, к установленной в уровне опалубке (см. фото ниже). Все шнуры должны быть в горизонтальной плоскости. Зная начальное расстояние от дна ямы до натянутых нитей, можно определить высоту насыпаемого слоя.

  На уплотненный песок насыпается щебень. Весь объем заливается сразу, равномерно распределяя его по участку. Выровненный щебень утрамбовывается до высокой плотности.

  На данном этапе проложены канализационные и водопроводные трубы. В уже утрамбованном щебне выкапываются канавы необходимой глубины. Они должны быть такими, чтобы вокруг закладных элементов оставалось свободное пространство. Трубы укладывают в канавы, засыпают песком, выравнивают, песок утрамбовывают лопатой или доской. Более сильное уплотнение может привести к трещинам. Поэтому трубы укладывают после трамбовки.

  Подготовка бетона

  Опалубка укладывается по периметру котлована. Собирается обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты равна суммарной толщине остальных слоев. По ее краю удобно контролировать уровень бетона при заливке, ведь доска должна быть обрезной. Для экономии материала можно ставить опалубку только на подготовку. После застывания бетона его демонтируют и ставят выше, повторно используют для заливки основной плиты. Но потеря времени при таком подходе значительна, поэтому так делают не всегда.

  В любом случае опалубка поддерживается снаружи упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

  На утрамбованный гравий заливается слой бетона 100 мм. Это может быть бетон низких марок – В7,5 – В10. Бетонная подготовка станет надежной основой для укладки гидроизоляции и утепления, а также служит для более равномерного распределения нагрузки от дома.

  Гидроизоляция

  Поскольку монолитная фундаментная плита полностью находится в земле, она нуждается в тщательной гидроизоляции. Поэтому обычно используют два вида материалов: обмазочные и рулонные. Основание сначала тщательно обеспыливается, затем пропитывается разбавленным керосином или растворителем грунтовки (а также обмазываются стороны бетонной заготовки). Он продается очень густым и плохо сцепляется с бетоном. В результате рулонная гидроизоляция плохо держится и фундамент намокает. Разбавляясь, он становится более жидким и глубже проникает в бетон. При этом он почти не теряет своих свойств.

  При укладке рулонной гидроизоляции ее выпускают за пределы фундамента на 10-15 см. Панели раскатывают внахлест, стыковочные края необходимо промазать битумной мастикой и хорошо прижать. При раскладке нужно следить, чтобы не было заломов и волн.

  При высоком уровне грунтовых вод может понадобиться два слоя рулонной гидроизоляции. Его потом прокатывают, а также наклеивают на грунтовку (битумную гидроизоляцию), но разводить уже нельзя.

  Двойная гидроизоляция монолитной плиты фундамента – обмазочная и рулонная

  Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, ТехноНИКОЛЬ Техноэласт ЭПП-4 на полистироле высокой плотности. Технониколь этой марки имеет высокую прочность на разрыв около 60 кг, что увеличивает шансы на то, что он не повредится при дальнейшей работе. Как бы вы ни хотели сэкономить, использовать рубероид не стоит. В современном варианте он слишком тонкий и ломкий, быстро теряющий свои свойства. Гидроизоляцию в плите не заменишь, поэтому укладывай лучший материал.

  Уменьшить капиллярное подсасывание влаги через плиту можно также с помощью жидких пропиток типа Бетонита. Это значительно снижает поглощение влаги. Проникает на глубину до 50-60 см, так что насквозь пропитает бетонную подготовку. Недостатком этого материала является высокая цена, но свойства материала отличные.

  Подогрев

  Экструдированный пенополистирол

  используется для утепления плитного фундамента. Толщина слоя утеплителя 10-15 см в зависимости от региона (для средней полосы достаточно 10 см). Укладку ведут не менее чем в два слоя, перекрывая швы, образующие мостики холода. Это займет больше времени, но расходы на отопление будут меньше. Если плиты будут иметь Г-образный замок, их можно укладывать в один слой.

  Поскольку пенополистирол «не дружит» с нефтепродуктами, на него настилают плотную полиэтиленовую пленку, а затем уже укладывают теплоизоляционный материал.

  Усиление

  Для армирующего каркаса используется ребристая арматура класса АIII диаметром 12-14 мм. Укладывается вверх-вниз, с шагом 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы постройки. Все параметры армирования считаются отдельно.

  Армирование должно быть не менее 5 см от края плиты. Поэтому его ставят на специальные опоры, обеспечивающие необходимый зазор.

  При армировании получается каркас, на каждом пересечении стержни связываются между собой специальной проволокой из мягкой стали. Существуют и способы соединения – с помощью пластиковых хомутов или сварки. Завязывают пластиковыми хомутами быстро, но не все им доверяют. Сварка не рекомендуется, так как сварной шов является наиболее уязвимым местом для ржавчины, а соединение получается слишком жестким. При использовании проволоки и хомутов вся конструкция может немного «играть», не разрушая связи, а при сварке такие движения приводят к разрыву шва. В результате надежность такого армирования низкая.

  Заливка фундаментной плиты бетоном

  Толщина плиты рассчитывается для каждого конкретного случая и может быть от 20 см до 50 см. При заливке используется бетон не ниже марки В30. Весь периметр необходимо заполнить за один день, не допуская появления вертикальных швов. Поэтому для бетонирования плитного фундамента чаще всего бетон привозят в готовом виде: требуются большие объемы в течение определенного срока.

  График прибытия машин необходимо рассчитать так, чтобы успеть раздать первую порцию и уплотнить ее. Для уплотнения используются строительные глубинные вибраторы, создающие высокочастотные колебания. В результате удаляется весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результатом такой обработки является не только гладкая бетонная поверхность, но и более высокий класс гигроскопичности.

  В крайнем случае можно залить плиту горизонтальными слоями. Вертикальное деление в этом случае недопустимо, так как велика вероятность появления щелей в местах стыков.

  Отверждение

  Для нормального процесса твердения бетона требуется достаточный уровень влажности 90-100% и температура выше +5°С. Заливать печь желательно в теплую погоду с температурой около +20°С. Такой температурный режим оптимален для процесса закаливания. Уход за монолитным плитным бетоном заключается в предотвращении механических повреждений и поддержании влажности.

  Сразу после укладки бетон укрывают пеленкой или брезентом. Это не позволяет ему нагреваться от солнца, на него не действует ветер. Пленка наклеивается на большие панели. Полосы укладываются с упором 10-15 см, проклеиваются скотчем. Желательно, чтобы непроклеенных стыков было как можно меньше, то есть укрытие должно состоять из одной или двух частей, если одна слишком неудобна. При этом отдельные куски пленки перекрывают друг друга не менее чем на полметра.

  Размеры пленки таковы, что боковая поверхность опалубки также закрыта, а по краям пленки можно разместить груз, который не позволит ветру поднять ее. Также грузом – досками – прижимают место нахлеста двух панелей, чтобы уменьшить парусность, их можно расстилать на поверхности.

  При температуре воздуха выше +5°С примерно через 8 часов после заливки бетон первый раз поливают водой. Полив должен быть капельным, а не струйным. Чтобы не повредить поверхность каплями, можно постелить на нее мешковину или насыпать слой опилок, а сверху накрыть пленкой. Укрывной материал увлажняется, и он поддерживает влажность бетона. В любом случае полив осуществляется только при температуре выше +5°С.

  При угрозе заморозков плиту и опалубку дополнительно утепляют. Можно использовать любые теплоизоляционные материалы, как подготовленные для строительства дома, так и опилки, солому и другие подручные средства.

  Когда снимать опалубку

  Отличия утепленной монолитной шведской плиты и видео о ее строительстве

  Как было сказано ранее, утепленная плита под дом, разработанная шведскими строителями, является энергосберегающей. При его возведении используется несъемная опалубка из экструдированного пенополистирола. В результате утечка тепла в землю минимальна. Второе принципиальное отличие – встроенная в печь система водяного теплого пола.

  Поскольку инженерные системы залиты в толщу бетона, требуется точный и грамотный расчет. К исполнению предъявляются высокие требования. Даже небольшие ошибки имеют решающее значение. Можно сделать СШП самостоятельно, но лучше заказать проект. На следующем фото показана примерная разбивка стоимости. Суммы уже не актуальны, но процент справедлив. Стоимость проекта фундамента составляет около 1%.

  В следующих видео вы увидите этапы изготовления шведской печи для конкретного дома. Описано множество полезных приспособлений, которые облегчат работу, даны пояснения к некоторым возможностям.

  А еще посмотрите как немцы такую ​​плиту льют. Также много полезных нюансов.


Строительство дома начинается с закладки фундамента. С него также следует начинать теплоизоляцию дома. Утепление фундамента дома экструдированным пенополистиролом – эффективный, проверенный временем способ сохранить тепло в помещении. Технология проста в освоении, хотя метод не из бюджета.

Типы материалов

Пенополистирол появился в начале 20 века, был запатентован в 1928. Это довольно интересный материал, широко применяемый в строительстве. Главное качество – способность сохранять тепло.

Многие считают пенополистирол и пенопласт одним и тем же материалом, что не соответствует действительности. Отличается от пенопласта: более прочный, устойчивый к внешним воздействиям, однородный. Его стоимость выше, чем у обычного пенопласта.

Пенополистирол получают добавлением газа в полимерную массу. При нагревании увеличивается. В зависимости от типа материала используются разные газы. Простые формы материала создаются из природного газа. Более сложный – наполняется углекислым газом.

• Беспрессовый – самый распространенный тип. Сушка удаляет всю влагу. Далее при температуре 80 градусов происходит вспенивание с последующей сушкой и подогревом. Готовая смесь заливается в форму, где пенополистирол застывает. Полученный этим методом считается хрупким. Для его производства требуется меньше изопетана, что делает конечную стоимость продукта доступной для большинства.
• Экструдированный – аналогичный непрессованному виду. Отличие заключается в использовании оборудования. В данном случае используется экструдер, в честь которого и был назван вид материала.
• Экструзия создается в результате обработки конечной массы. Используется для приготовления одноразовой посуды, упаковки.
• Пресс – самый затратный способ создания пенополистирола. После вспенивания массы предусмотрена обработка прессом. Это делает его сильнее и сильнее.
• Автоклав встречается реже. Производство происходит в автоклаве.

Разновидности пенополистирола

Каждый вид имеет свои преимущества, отличающие его от остальных. Немаловажным является и аспект безопасности человека.

Вредный или безвредный

Есть сторонники и противники этого материала. Те, кто за него, говорят об экологичности, безопасности пенополистирола, приводя в качестве доказательства научные исследования.

Благодаря стабильности молекулярной структуры при нормальных условиях использования абсолютно безопасен для здоровья человека, что доказано в ходе экспериментов.

Использование материала в диапазоне температур от -40°С до +40°С также никак не влияет на состояние окружающей среды.

Оппоненты настаивают на том, что при горении пенополистирол выделяет стирол, который является ядом, и может ухудшить самочувствие: появление головокружения, рези в глазах, вероятность отравления и другое.

Стирол может выделяться только при высоких температурах. Он содержится в небольших количествах в кофе, клубнике, чае и других продуктах.

Его вред и безвредность зависят главным образом от условий использования, а не от качества самого материала.

Профессионалы выбирают экструдированный пенополистирол

Например, его нельзя использовать для утепления металлической кровли. Металл нагревается солнечными лучами, и материал может начать плавиться, выделяя стирол. Минеральная вата – более подходящий вариант для этого.

Многие утепляют стены дома изнутри, что тоже не рекомендуется. Такая ситуация чревата образованием на стенах плесени и грибка, что негативно скажется на здоровье проживающих в таком помещении людей. Это вызвано накоплением влаги в пенопласте.

Лучше всего подходит для утепления дома снаружи, включая фундамент.

Преимущества, стоимость, характеристики

Пенополистирол имеет следующие показатели:

• Теплоизоляция. Этот материал очень хорошо сохраняет тепло. Но по сравнению с минеральной ватой она ниже. Уровень варьируется от 0,028 до 0,034 Вт x м x Кельвин. Высокая плотность пенополистирола обеспечивает хорошую теплопроводность.
• Влагостойкость, паропроницаемость. В зависимости от типа материала он имеет разную степень паропроницаемости. Например, параметр экструдированного материала равен нулю. Вспененный от 0,019до 0,015 кг на метр-час – Паскаль. Что касается влагостойкости, то при погружении листа пенополистирола в емкость с водой впитывается только 4% всей жидкости. В случае более плотной фактуры материала – в десять раз меньше.
• Сила. По этой характеристике лидирует экструдированный материал. Здесь у него нет конкурентов: крепкие молекулярные связи создают прочный, качественный материал.
• ударопрочность. Разрушительно на него действуют только прямые лучи солнца, это следует учитывать при его использовании.
• Срок службы довольно большой. При перепаде температур сохраняет свои первоначальные свойства, не подвергается деформации.
• Экологичность. Продукт подвержен окислению. Даже после монтажа материала происходит окислительный процесс. Он связан с невозможностью полимеризации материала в процессе производства, из-за чего проходит позже.

Утеплитель в плитах

Основным критерием утепления является способность защитить помещение от холода. Это именно то, что нужно учитывать, принимая решение утеплить фундамент.

Прежде чем сделать выбор в пользу пенополистирола, следует внимательно ознакомиться с его преимуществами и недостатками.

Преимущества:

• Возможность использования в различных формах. При расплавлении легко придать нужную форму.
• Пенополистирол имеет широкую цветовую гамму
• Подходит в качестве материала для утепления любых зданий.
• Экономичен в использовании.
• Широкий охват.
• Идет обработка.

Недостатками материала являются:

• Легкость возгорания.
• Устаревшие виды материала содержат вредные вещества, выделяющиеся при нагревании до высоких температур.
• Длительный период разложения, в связи с чем экологи выступают против его использования.
• Высокие затраты на обработку.
• Легко ломается.

Легкость воспламенения

Как и любой материал, целесообразность его использования также зависит от финансовых затрат. Стоимость складывается из нескольких показателей:

• Маркировка, вид материала.
• Клеймо производителя.
• Плотность.
• Размеры готового изделия.

Схема определения стоимости утепления в итоге будет зависеть от района проживания. В целях экономии многие утепляют фундамент своими руками. Если планируется дополнительное утепление подвала, придется увеличить расход материала, что влечет за собой дополнительные затраты. Итоговую стоимость можно рассчитать по следующей схеме: количество листов умножается на стоимость утеплителя за квадратный метр. Экструдированный обойдется дороже обычного, но качество теплоизоляции лучше.

Основные этапы процесса утепления фундамента пенополистиролом самостоятельно

Для самостоятельного утепления фундамента пенополистиролом потребуются следующие инструменты:

• Сам материал – пенополистирол.

Для наружных работ:

• Специальный клей для монтажа.
• Грунтовка для выравнивания поверхностей.
• Уголки металлические перфорированные.

• Перфоратор со сверлом диаметром 1 см. Длина выбирается исходя из толщины утепляющего материала, уже не 7 – 8 см.
• Специальный смеситель для строительства.
• Строительный уровень.
• Канцелярский нож.

Инструменты для пенополистирола

Утепление фундамента дома пенополистиролом состоит из следующих этапов:

• Траншея засыпается: на дно укладывается слой песка толщиной до 20 см, который тщательно утрамбовывается.
• Необходимо изолировать базу от воды. Для этого используется битум или специальная водостойкая мастика.
• Определите горизонтальный уровень, по которому определяется высота листов пенополистирола.
• Теперь можно приступать к монтажу пластин. Для этого необходимо использовать монтажную пену или клей.
• Щели обработаны монтажной пеной. Остальное срезается ножом.
• Армирующий слой для теплоизоляции. В этом случае сетка соединяется с верхней частью плиты и фиксируется клеем. Это защитит материал от внешних механических повреждений.
• Обязательно обработайте верхнюю кромку теплоизоляционным материалом. Клей наносится сплошным слоем.
• Засыпка траншеи землей. Это происходит слоями. Размер каждого слоя 30 см.
• В случае, когда фундамент находится полностью под землей, достаточно засыпать траншею. Если фундамент имеет наземную часть, то его отделывают облицовочным материалом: плиткой, сайдингом, керамогранитом и другими.

Технология укладки утеплителя на фундамент

Утепление ленточного фундамента здания пенополистиролом будет происходить несколько иначе. Пенопласт не боится воды, но под него еще и прокладывается гидроизоляция. Применение пенополистирола для утепления ленточного фундамента оправдано тем, что нагрузки на утеплитель серьезные. Если почва сухая или глинистая, ее можно смело монтировать. Он справится с нагрузкой даже после усадки дома.

Для более влажного грунта потребуется большая толщина пенополистирола, которая также подбирается в зависимости от температурного режима зимы.

Технология утепления фундамента для каждого типа немного отличается, но основной принцип одинаков.

Таким образом, утепление фундамента дома пенополистиролом является важной частью всего строительства дома. Материал устойчив к повреждениям, обладает прекрасными теплоизоляционными свойствами: не пропускает влагу, сохраняет тепло. Он практически безопасен для здоровья человека и окружающей среды. На рынке представлен ассортимент материала разных оттенков, качества. Каждый сможет выбрать то, что ему нужно и что соответствует финансовым возможностям.

Источник: znatoktepla.ru

Утепление плитного фундамента

Каждый застройщик при выборе конструкции фундамента под будущее здание руководствуется в первую очередь его стоимостью, надежностью и долговечностью. Идеальным основанием, сочетающим в себе все эти качества, являются монолитные фундаментные плиты, которые можно возводить на различных типах грунта. Но бетон обладает высокой теплопроводностью, поэтому застройщикам необходимо позаботиться об утеплении несущих конструкций еще в процессе выполнения строительных работ.

Утепление плитного фундамента необходимо производить в той его части, которая находится в зоне промерзания грунта. Застройщику следует уложить утеплитель под фундаментную плиту, а также под наружную отмостку, которая обязательно создается вокруг здания. А также цоколь здания и верхнюю часть стены фундамента следует закрыть специальным материалом. Своевременное утепление монолитной фундаментной плиты защитит от промерзания прилегающий к зданию грунт и его стены, что предотвратит морозное пучение грунта и сведет к минимуму теплопотери дома.

При планировании утепления плитного фундамента застройщик должен учитывать тип несущей конструкции:

1. Ленточный (глубокий). Для утепления используются различные материалы, которые укладываются на вертикальные поверхности несущей конструкции, над поверхностью земли.
2. Мелкозаглубленный ленточный фундамент. Для утепления используются плиточные материалы, которые укладываются на подошву и вертикальные поверхности несущей конструкции.
3. Ворс. Утеплению подвергаются только боковые поверхности заглубленных в грунт свай.
4. Монолитно-плиточное строительство. Фундаментная плита утепляется не только снизу, но и по бокам.

Преимущества своевременного утепления

Утепленный плитный фундамент имеет большое количество преимуществ, о которых необходимо знать каждому застройщику:

1. Застройщики смогут экономить бетонный раствор, который в больших объемах используется при заливке конструкций плитного фундамента .
2. Утепленный фундамент позволяет минимизировать потери тепла. Это положительно сказывается на микроклимате в помещении, а также на счетах за коммунальные услуги, которые в зимнее время года резко возрастают.
3. Ускорение строительства.
4. Максимальный срок службы несущей конструкции, так как она перестает подвергаться неблагоприятному воздействию влаги и низких температур.
5. Утепленная опорная плита предотвращает образование конденсата на внутренних стенах помещений.
6. Срок службы гидроизоляционных материалов, которые применяются в процессе возведения конструкций плитного фундамента, максимален.

В настоящее время на отечественном строительном рынке имеется огромный ассортимент материалов, которые застройщики могут использовать при проведении утеплительных мероприятий:

1. Пенополиуретан. Этот материал изготовлен из вспененного пластика, который имеет пористую структуру, наполненную пузырьками воздуха. Эта теплоизоляционная смесь создается непосредственно на строительной площадке и наносится на конструкции фундамента с помощью специального оборудования. Компоненты, вступившие в химическую реакцию, уже образуют на бетонных поверхностях крепкую пену, которая практически мгновенно затвердевает. Этот материал способствует минимизации теплопотерь, препятствует проникновению в помещения посторонних шумов с улицы, не подвергается гнилостным изменениям при постоянном контакте с влажной средой, отличается высокой устойчивостью к воспламенению.
2. Пенополистирол. Этот материал десятилетиями используется в строительной отрасли в качестве утеплителя. Основным его недостатком является низкая механическая прочность, что требует дополнительной облицовки.
3. Экструдированный пенополистирол. Этот материал имеет мелкоячеистую структуру и поставляется на строительный рынок в виде прямоугольных листов. Обладает отличными техническими свойствами, способен выдерживать высокие нагрузки, не меняя ни внутренней структуры, ни геометрической формы. В последние годы застройщики при проведении утепления конструкций плитного фундамента используют именно экструдированный пенополистирол, так как он не нуждается в дополнительной защите и может десятилетиями выполнять возложенные на него функции.

В последнее время многие застройщики предпочитают утеплять фундамент пенопластом. Выбор этого материала обусловлен тем, что он отличается высокой устойчивостью к влаге, а также имеет максимально низкую теплопроводность. В связи с тем, что несущей конструкции плиты придется на протяжении многих десятков лет контактировать с влажной средой, утепление фундамента пенопластом защитит здание от ее пагубного воздействия.

Экструдированный пенополистирол

идеально подходит для теплоизоляции монолитных конструкций фундамента, так как способен выдерживать сжимающие нагрузки. Пенополиуретановые плиты и пеноплекс представляют собой ячеистые материалы с закрытой структурой, благодаря чему влага не имеет возможности проникнуть в их полости. Именно поэтому они привлекаются к проведению утеплительных мероприятий.

Перед утеплением плитного фундамента застройщик должен ознакомиться со всеми особенностями и нюансами, а также наиболее эффективными технологиями. Если снаружи фундамент утеплить пенопластом, это защитит не только плиты, но и стены от промерзания. В случае укладки пенополистирольных панелей на внутренние стороны стен застройщик сможет значительно улучшить микроклимат внутри помещений, но при этом плиты и стены здания не будут защищены от промерзания . Из этого следует, что внешнее утепление фундамента пенопластом станет идеальным вариантом для любых строек.

Наружное утепление фундамента пенополистиролом или пенопластом возможно только на начальных этапах строительства. Если застройщики упустят этот момент, то в дальнейшем они смогут проводить внутреннее утепление фундамента только пенопластом или пенополиуретаном.

Проведение мероприятий по утеплению в процессе строительства

Процедуру утепления фундамента пенополистиролом необходимо проводить на начальном этапе строительных работ. Разработчики должны строго соблюдать технологию:

1. В первую очередь выкапывается котлован, в котором будет создаваться монолитная бетонная плита. Его глубина должна быть 1 метр. На дне делают углубления, в которые укладывают дренажные трубы, функции которых заключаются в отводе поверхностных вод в специально созданные колодцы. Такие меры защитят не только фундамент, но и стены здания от намокания.
2. После укладки дренажных труб дно траншеи выравнивается и на его поверхность раскатывается специальный материал – геотекстиль. Он предотвратит прорастание корневищ деревьев и кустарников, способных нарушить целостность несущей конструкции.
3. Поверх геотекстиля укладывается слой песка и гравия. Таким образом, на дне ямы создается песчано-гравийная подушка (толщина примерно 30-40 см).
4. Прокладываются инженерные коммуникации, например водопроводные и канализационные трубы. После их укладки поверхность посыпают песком и выравнивают.
5. По периметру подготовленного котлована сооружается опалубка. Для этих целей принято использовать доски или листы влагостойкой фанеры. Снаружи опалубку необходимо подпереть укосинами или упорами, чтобы деревянная конструкция могла выдержать нагрузку, которую окажет на нее бетонный раствор.
6. На дно котлована заливается небольшое количество бетона, который создаст первый слой фундамента. После его застывания застройщик должен приступить к проведению гидроизоляционных и теплоизоляционных мероприятий.
7. В связи с тем, что монолитная бетонная плита будет постоянно находиться в грунте и контактировать с влажной средой, застройщику необходимо выполнить ее качественную гидроизоляцию. Для этих целей в строительной отрасли принято использовать рулонный материал или покрытие. Бетонное основание необходимо тщательно очистить от мусора, а затем обеспылить. Для повышения клеящих свойств рекомендуется обработать разбавленным керосином или растворителем. После этого на подготовленное бетонное основание раскатывается рубероид, полотна которого должны перекрываться. Все стыки следует обработать мастикой, после чего специалисты рекомендуют уложить еще один слой гидроизоляции. Если застройщик решил использовать жидкий утеплитель, то ему необходимо несколько раз нанести его на поверхность бетонного основания и после полного высыхания продолжить строительные работы.
8. Следующий этап – изоляция плиты. Для этих целей большинство застройщиков используют листы экструдированного пенополистирола (толщина 15см). Укладывают такой материал, как правило, в два слоя. Необходимо следить за тем, чтобы верхние листы перекрывали стыки нижних панелей.
9. Проводится усиление конструкции фундамента, за счет чего повысятся его прочностные и несущие характеристики.
10. Бетонный раствор заливают в несколько этапов. После заливки первой партии проявитель должен использовать глубинный вибратор для удаления воздуха и ликвидации образовавшихся пустот. После этого заливается оставшийся раствор.

После затвердевания бетона застройщик может продолжить строительные работы. Чтобы максимально защитить здание от пагубного воздействия вредных сред, он должен провести внутреннее утепление фундамента. Для этого следует использовать листы экструдированного пенополистирола, которые приклеиваются к полу и стенам помещений и впоследствии отделываются.

Источник: rumydom.ru

Утепление фундамента пенополистиролом: технология утепления фундамента дома снаружи

Утепление жилого помещения необходимо начинать с фундамента, и лучшим материалом для этого является пенополистирол. Утепление фундамента пенополистиролом — проверенный на 100% вариант, + видео поможет освоить технологию. И хотя этот способ не самый дешевый, он очень эффективен, а также довольно прост в исполнении.

Утепление фундамента пенополистиролом

Характеристики утеплителя

Пенополистирол листовой обладает большим количеством положительных свойств:

• Легок;
• влагостойкий;
• экологически чистый;
• насекомых в нем не заводятся;
• не плесневеет и не гниет;
• имеет высокую прочность на сжатие;
• поглощает звуки;
• не пропускает тепло.

Кроме того, этот материал прост в монтаже и служит около 40 лет, если теплоизоляция выполнена по всем правилам. Есть у пенополистирола и недостатки:

• материал легко воспламеняется;
• подвержены механическим повреждениям;
• разрушается под воздействием УФ-излучения.

Клеи на основе растворителей и горячая мастика не должны использоваться для крепления листов пенополистирола. Чтобы защитить утеплитель от повреждений, транспортировать и разгружать его нужно осторожно, не бросать с высоты, а после укладки покрывать наружной отделкой – плиткой, сайдингом, штукатуркой или хотя бы цементным раствором.

Технические характеристики полистирола листового Индекс Температурный диапазон эксплуатации листов, не испытывающих механических воздействий (С°) от -18 до +60 Плотность (кг/м3) 1040 – 1060 Твердость (МПа) 120 – 150 Температура размягчения (по по Вика) на воздухе (С°) 85 Температура размягчения (по Вика) в жидкой среде (С°) 70 Предел прочности при растяжении, МПа (кгс/см2), не менее для листов номинальной толщиной до 3,75 мм включительно 17,7 (180) Предел прочности при растяжении, МПа (кгс/см2), не менее, чем для листов номинальной толщиной более 3,75 мм 16,7 (170)

Цены на популярные виды утеплителей

Подготовительный этап

Для начала необходимо рассчитать, сколько плит утеплителя потребуется для фундамента. Размеры стандартной пенополистирольной плиты 600х1200 мм, толщина от 20 до 100 мм. Для фундамента жилого дома обычно используют плиты толщиной 50 мм, укладывая их в два слоя. Чтобы узнать, сколько плит необходимо, общую длину фундамента умножают на его высоту и делят на 0,72 – площадь одного листа пенополистирола.

Например, при утеплении фундамента высотой 2 м в доме 10х8 м площадь теплоизоляции составляет 72 кв. Разделив его на 0,72, получим количество листов – 100 штук. Так как утепление будет осуществляться в два слоя, необходимо купить 200 плит толщиной 50 мм.

Это, однако, очень усредненный расчет, исходя из того, что толщина утеплителя будет ровно 100 мм. Но это значение может быть и больше – все зависит и от климатических условий региона, и от материала фундамента, и от типа утеплителя.

Существует специальная система расчета толщины, для чего необходимо знать показатель R – это постоянная величина требуемого сопротивления теплопередаче, установленная СНиП для каждого региона. Его можно уточнить в местном отделе архитектуры или взять из предложенной таблицы:

Город (область) R — необходимое сопротивление теплопередаче м2×°К/Вт Москва 3,28 Краснодар 2,44 Сочи 1,79 Ростов-на-Дону 2,75 Санкт-Петербург Санкт-Петербург 3,23 Красноярск 4,84 Воронеж 3,12 Якутск 5,28 Иркутск 4,05 Волгоград 2,91 Астрахань 2,76 Екатеринбург 3,65 Нижний Новгород5 3,36 Магадан 4,33 Челябинск 3,64 Тверь 3,31 Новосибирск 3,93 Самара 3,33 Пермь 3,64 Уфа 3,48 Казань 3,45 Омск 3,82

Калькулятор толщины утеплителя фундамента

Для того, чтобы не беспокоить читателей, помещен специальный калькулятор с расчетами. ниже, что позволит быстро и точно подобрать необходимую толщину теплоизоляции. Полученный результат округляем в большую сторону, приводя к стандартной толщине панелей выбранного утеплителя:

Источник: stroyday.ru

Особенности утепления фундамента экструдированным пенополистиролом

Мастер-класс по работе с XPS при утеплении различных типов фундаментов.

В рамках проекта “ДОМ НА ГОД” с FORUMHOUSE строится современный энергоэффективный коттедж на фундаменте СШП. Одним из важных этапов монтажа такого типа фундамента является правильная изоляция. Как утепляли фундамент на нашем доме, можно увидеть в истории проекта.

Цель этой статьи – выйти за рамки данного проекта и рассказать от лица специалистов основные правила работы с материалом, которые могут быть полезны каждому.

При возведении данного типа фундамента использовался экструдированный пенополистирол (EPS). В формате мастер-класса профессиональные строители расскажут, как выбрать и как работать с экструдированным пенополистиролом при утеплении различных типов фундаментов. А именно:

• Зачем нужно утеплять фундамент.
• На что обратить внимание при выборе материала для утепления фундамента.
• Как правильно крепить экструдированный пенополистирол на фундамент.
• Какой инструмент нужен для работы.

Зачем необходимо утепление фундамента

Фундамент – подземная часть сооружения, передающая нагрузку от вышележащих конструкций на подготовленное грунтовое основание. Фундаменты бывают следующих типов:

• Плита мелкозаглубленная с пространственным армированием. Это придает конструкции жесткость и позволяет ей без внутренних деформаций воспринимать нагрузки, возникающие при неравномерном движении грунта.

• Ленточный – закладываемый ниже глубины промерзания и др. МЗЛФ – мелкозаглубленный ленточный фундамент, с глубиной заложения подошвы выше расчетной отметки сезонного промерзания грунта.

• USP. Утепленная шведская плита. Этот фундамент представляет собой монолитную бетонную плиту, установленную на основание, утепленное экструдированным пенополистиролом. В фундамент встроена система водяного теплого пола и все инженерные коммуникации.

Этот тип фундамента считается наиболее технологичным и энергоэффективным. В одной системе объединены фундамент и система низкотемпературного отопления, что исключает образование локальных перегревных зон и обеспечивает комфортное лучистое тепло. Кроме того, на фундамент не действуют силы морозного пучения, т.к. приняты контрмеры. А именно, был вынут пучинистый грунт и заменен непучинистым (песок или щебень), установлена ​​дренажная система, утеплена отмостка и основание плиты.

Для достижения максимальной энергоэффективности здания необходимо создать замкнутый изолированный контур. Это означает, что помимо основных конструкций, таких как: стены, крыша и цоколь, необходимо утеплить еще и фундамент.

В некоторых случаях достаточно утеплить пол и подвал, но при организации эксплуатируемого подвала теплоизоляция стен фундамента является обязательным условием для достижения необходимого уровня комфорта и снижения теплопотерь.

В мелкозаглубленных ленточных и плитных фундаментах теплоизоляция может уменьшить эффект морозного пучения. Набухание почвы образуется за счет замерзания воды в почве и последующего ее расширения. Разные почвы имеют разную степень пучинистости. Например, пески хорошо пропускают через себя воду, и она в них не задерживается. Глина, наоборот, не пропускает воду, а благодаря наличию большого количества мелких пор обладает высоким капиллярным всасыванием влаги. Неправильный расчет на пучинистых грунтах может привести к серьезным последствиям, вплоть до разрушения фундамента. Если фундамент не утеплить, тепловой поток пойдет вниз и прогреет грунт, предохранив его от промерзания. Однако дом может не отапливаться все время, и в этом случае грунт будет пучинистым. Теплоизоляция фундамента и отмостки – одна из мер борьбы с морозным пучением.

Основные принципы выбора теплоизоляции для утепления фундамента

Итак, подводя итог всему вышесказанному, делаем вывод: фундамент нужно утеплять . Для этого подходит не всякий утеплитель, а только тот материал, который может работать в агрессивных условиях внешней среды. Те. теплоизоляция, укладываемая «несъемно», должна быть влагостойкой, иметь длительный срок службы, в течение которого не потеряет своих теплоизоляционных свойств, и иметь прочность, достаточную для выдерживания нагрузки от вышележащих конструкций.

Экструдированный пенополистирол (EPS) имеет низкую теплопроводность 0,028 Вт/(м*°C) и минимальный коэффициент водопоглощения 0,2% по объему. Утеплитель не впитывает воду, химически стоек и не гниет. Прочность на сжатие при линейной деформации 2 % – не менее 150 кПа (

15 т/кв. м) и выше. Срок службы в грунтах не менее 50 лет.

Толщину теплоизоляционного слоя необходимо принимать на основании расчетов исходя из нескольких условий:

• Назначение здания (жилое, административное, производственное и т.п.).
• Изоляция должна обеспечивать требуемое сопротивление теплопередаче для данного типа здания.
• В конструкции не должно быть сезонного скопления влаги.

Расчет толщины теплоизоляции для фундамента производится по методике, изложенной в СП50.13330.2012 «Тепловая защита зданий». Для разных регионов толщина теплоизоляции может различаться, в зависимости от климатических условий. Также следует учитывать, что увеличение толщины теплоизоляции повышает энергоэффективность здания и, следовательно, приводит к снижению затрат на отопление.

Выбирая технические характеристики теплоизоляции, руководствуемся следующими принципами:

1. При утеплении ленточного фундамента, когда утепляется только вертикальная стена, повышенной прочности материала не требуется, т.к. в этом случае ЭПС воспринимает нагрузки только от грунта засыпки. Поэтому для мелкозаглубленных фундаментов подходят марки экструдированного пенополистирола с прочностью на сжатие (при 10% линейной деформации) 150-250 кПа.
2. При укладке плит XPS под основание фундамента или под плиту нагрузки на нее значительно возрастают, соответственно повышаются требования к ее прочности. В этом случае рекомендуется использовать теплоизоляционные плиты с пределом прочности на сжатие 250 – 400 кПа.
3. Специально для СШП был разработан материал с пределом прочности на сжатие при 10% деформации 400 кПа и увеличенными размерами пластин для увеличения скорости монтажа. Кроме того, увеличенные размеры плит позволяют уменьшить количество стыков и, следовательно, повысить равномерность слоя.

Нюансы монтажа экструдированного пенополистирола при утеплении фундамента

Утепление фундамента ЭППС в зависимости от его конструкции следует разделить на ряд последовательных этапов:

• Подготовка фундамента. При утеплении ЭППС ленточного фундамента стены должны быть ровными, очищенными от грязи и слоев бетона. При необходимости убираем неровности и замазываем раковины, сколы и т.п. цементно-песчаным раствором.

• Выбор способа крепления ЭПС. Для крепления утеплителя используем полимерцементные смеси или для ускорения монтажа специальный полиуретановый клей-пену.

• Клейкая пена наносится полосой толщиной около 3 см по всему периметру плиты, а также одной полосой по центру утеплителя.

• Отступ полоски клейкой пены от края пластины не менее 2 см.

• Перед установкой плиты выждите 5-10 минут и только потом приклеивайте ее к стене фундамента.

• Зазоры между пластинами (если они превышают 2 мм) запениваются.

• Если предусмотрено механическое крепление теплоизоляции, то количество дюбелей рассчитываем следующим образом – для крепления 1 кв.м теплоизоляции на центральной части фундамента требуется 5 шт. застежки. Крепим ЭППС на угловые части фундамента из расчета: 6-8 дюбелей на 1 кв.м.

• При утеплении подошвы ленточного фундамента или монолитной плиты ЭПС укладывают свободно на подготовленное основание (обычно на уплотненную песчаную подушку). В этом случае достаточно запенить швы клеевой пеной и при необходимости скрепить между собой соседние плиты теплоизоляции. Для этого можно использовать ногтевую пластину.

В зависимости от типа фундамента существуют различные способы крепления экструдированного пенополистирола. При необходимости утепления вертикальной части фундамента, на которой уже сделан гидроизоляционный слой, крепить плиты на дюбели категорически запрещается. В месте установки дюбеля неизбежно появится течь, что приведет к затоплению подвала и к ускоренному разрушению самого фундамента.

В этом случае можно использовать специальные застежки, которые представляют собой шип с зубцами для фиксации в материале и плоскую площадку с клеевым слоем.

Вместе с таким крепежом приклеивание осуществляется на клей-пену для пенополистирола или на специальную клеевую мастику, не содержащую растворителей . При необходимости швы заделывают монтажной или клеевой пеной.

Схема расположения плит ЭПС при строительстве СШП следующая. Первый слой укладывают на подготовленное основание – уплотненную песчаную подушку – с зазором между швами относительно соседних плит. Боковые элементы представляют собой «Г»-блоки, представляющие собой две плиты ЭПС, соединенные перпендикулярно друг другу.

Как правило, такие элементы изготавливаются путем установки опалубки, но могут использоваться и готовые элементы, не требующие применения опалубки. Такие «Г»-блоки можно изготовить в заводских условиях, а можно собрать самостоятельно на рабочем месте. Для этого разработан специальный угловой крепеж, который состоит из уголков и шурупов, и который монтируется на расстоянии 300 мм друг от друга. Все элементы угловых креплений изготовлены из высокопрочного полиамида, что исключает образование мостиков холода.

Подведение итогов

Помимо повышения энергоэффективности фундамента, утеплитель EPPS увеличивает срок его службы, т. к. гидроизоляция прочным материалом надежно защищена от различных механических воздействий. Выбрав вариант несъемной опалубки из экструдированного пенополистирола, вы сможете значительно ускорить и упростить все работы по устройству фундамента, т.к. не нужно будет собирать и в дальнейшем демонтировать деревянную опалубку, а значит, экономятся время и деньги застройщика.

Недавно были созданы некоторые эффективные строительные технологии. Это связано с появлением на рынке новых материалов с лучшими или уникальными характеристиками. Некоторые из этих методов могут быть воспроизведены обычным человеком при относительно небольшом изучении соответствующих материалов. В этой статье мы рассмотрим процесс утепления своими руками фундамента частного жилого дома, другого, относительно небольшого строения.

Для чего может потребоваться теплоизоляция фундаментной плиты

Улучшение параметров теплоизоляции здания сделает его эксплуатацию проще и дешевле. Одного этого факта вполне достаточно, чтобы задуматься о проведении соответствующих работ. Энергоресурсы, несмотря на временные рыночные колебания, всегда будут иметь высокую ценность. Сократив их потребление, можно будет рассчитывать на значительную экономию денежных средств.

Также следует отметить, что правильный инженерный расчет поможет сместить точку росы за контур основной части здания. Это значит, что внутри конструкций не будет конденсироваться влага. Таким образом, после модернизации ухудшатся условия для появления и развития плесени, прекратятся скрытые коррозионные процессы.

Отдельно необходимо учитывать пучинистость грунтов. Это происходит зимой. Эти механические воздействия способны создавать большое давление на конструктивные элементы здания. Качественное утепление фундаментной плиты предотвратит такие и другие вредные воздействия, перечисленные выше.

Любая технология становится понятнее на примерах, подтверждающих целесообразность ее применения. В этом случае стоит обратить внимание на фундамент «утепленная шведская плита». Вот основные параметры этой зарубежной техники, которая сегодня все чаще применяется в отечественном частном домостроении:

• Представляет собой единую конструкцию из монолитного бетона с арматурой и ребрами жесткости. Он устанавливается на подушку и обкладывается пенопластовыми плитами.
• Песок изначально засыпается под основной утеплитель и по бокам от него.
• Предварительно устанавливается система сбора воды и отвода ее в канализацию.
• Отмостка по контуру снижает нагрузку на дренажный комплекс.
• Обеспечение комфортного температурного режима осуществляется с помощью системы «теплый пол». Встраивается в фундамент на этапе его создания.

Само название определяет страну происхождения технологии. В Швеции он успешно применяется уже более полувека, а в России частные лица и строительные компании используют подобные методы около десяти лет. Таких сроков вполне достаточно для разумных выводов. Практические испытания подтвердили наличие следующих особенностей:

• Данная технология устройства фундамента хорошо подходит для строительства 1-2 этажных домов. Для более высоких зданий необходимо заказывать индивидуальный проект. Затем его придется согласовывать во всех официальных инстанциях.
• Для того, чтобы полностью исключить возможность затопления здания в паводковый период, необходимо установить песчаную подушку необходимой высоты. Для его определения можно использовать статистические данные по нужному региону с максимальными уровнями. При необходимости проводятся дополнительные мероприятия по улучшению дренажной и гидроизоляционной системы.
• На песчаных грунтах можно сэкономить в процессе строительства. Нет необходимости в продуктивной системе отвода воды.
• Работать с бетоном, как и во всех других подобных случаях, рекомендуется только в теплый период. Заливать фундамент зимой можно, но это будет сопровождаться повышенными затратами и повысит риск брака.
• Эта конструкция особенно хорошо работает в сочетании с «теплым полом». В частности, при отключении отопления даже в холодное время года в доме будет сохраняться тепло в течение 72 часов.
• Профессиональная компания может выполнить полный цикл работ за 3-4 недели.

Материал для создания качественного теплоизоляционного слоя

Вы можете сделать выбор, опираясь на аналоги материалов, которые используются в шведской технологии. Но сначала исключим неподходящие варианты:

• Минвата разных видов не обладает необходимой жесткостью, прочностью и слишком хорошо впитывает воду.
• Керамзит, прочие материалы из гранул. Они тоже не подойдут, так как не смогут стать плотной, влагонепроницаемой основой для будущего фундамента.
• Полимерные вспененные материалы, которые создаются непосредственно на стройплощадках. Некоторые из них можно применять. Но реализация такого проекта потребует определенных навыков. Также вам понадобится специальное оборудование.

Методом исключения мы нашли “победителя” этого заочного конкурса. Это пенополистирол заводского производства, пеноплекс. Ниже перечислены те характеристики материала, которые будут полезны для решения задач:

• Способ производства предполагает выпуск стандартизированной продукции. Таким образом, если вы приобретете пеноплекс известного бренда, то сомнений в том, что каждая плита будет иметь одинаковые параметры, не будет.
• Точные размеры и малый вес облегчают транспортировку, хранение и установку.
• Равномерное распределение закрытых пузырьков в структуре пены обеспечивает отличные теплоизоляционные свойства. Чтобы произвести полноценное утепление монолитного фундамента, не нужно будет создавать слишком толстый слой.
• Этот материал прочный и водонепроницаемый. Многие разновидности плит из него выпускаются со специальными канавками по краям, что позволяет без дополнительных средств обеспечить герметичность стыковых соединений.

Утепление плитного фундамента

Основные параметры данной техники мы выяснили, можно переходить к описанию рабочих операций. Рассмотрим этапы, которые используются для утепления фундаментной плиты:

• Для этой группы работ достаточно будет создать слой качественного пенопласта толщиной не более 10 см. Она может быть сформирована из двух рядов плит, уложенных в шахматном порядке со совместным перекрытием стыковых участков.
• Подготовку участка следует проводить с учетом геологии участка, особенностей грунта. При создании углубления дно необходимо сделать ровным, поэтому на завершающих этапах рекомендуется использовать ручной труд.
• Песок засыпается и уплотняется, после чего устанавливается временная опалубка, заливается первый слой бетона без армирующих элементов.
• Когда основание затвердеет, на него укладывают пенопластовые плиты в указанном выше порядке. Сверху они покрыты толстой полиэтиленовой пленкой. Швы между отдельными полосами тщательно заклеивают широким скотчем.
• Далее создается основной фундамент из железобетона.
• После застывания плиты пенопласта крепятся к торцевым частям клеевым составом.

Нужно ли укладывать жесткую изоляцию под бетонную плиту?

0shares

• Share
• Pin

Устали платить астрономически высокие счета за отопление? Не хотите такой же борьбы в своем новом доме? Установка жесткой изоляции под бетонную плиту — отличный способ гарантировать, что ваше новое помещение будет энергоэффективным, пока оно существует! Для многих новых конструкций требуется соответствие нормам, а также защита бетона от повреждения водой.

Чтобы фундамент вашего дома не был основным источником теплопотерь, перед заливкой бетона необходимо установить жесткую изоляцию. Это защищает бетон от влаги, а также сохраняет тепло внутри дома, что требуется многими современными строительными нормами.

К тому времени, когда вы закончите читать, вы будете знать преимущества жесткой изоляции, выбор различных материалов и основы жесткой установки. Давайте начнем!

Быстрый переход

• Нужно ли укладывать жесткую изоляцию под бетонную плиту?
• Какая изоляция укладывается под бетонную плиту?
  • EPS против жесткой изоляции XPS
• Жесткая изоляция и строительные нормы и правила
• Нужна ли вам пароизоляция под бетонной плитой?
• Как изолировать бетонную плиту перед заливкой
• Сколько стоит жесткая изоляция?
• Можно ли распылять пену под бетонную плиту?
• Лучшая изоляция под перекрытием
  • 1. Панели Insulfoam R-Tech
  • 2. Owens-Corning Foamular 250
• Заключение

Следует ли укладывать жесткую изоляцию под бетонную плиту?

Жесткая изоляция под бетоном является важным этапом строительства. Хотя многие действующие нормы и правила признают его значение и требуют его, не все строительные нормы и правила требуют этого. Бетон может показаться непроницаемым материалом, но на самом деле он довольно уязвим для влаги и плохо удерживает тепло.

Жесткая изоляция — это идеальный способ снизить расходы на отопление и одновременно защитить бетонную плиту вашего дома. Он очень популярен в кругах экологического строительства, потому что резко снижает потребление энергии. Он также отлично справляется с отводом воды от плиты, предотвращая трещины и структурные повреждения!

До 10 % тепла в доме и, следовательно, 10 % вашего счета за электроэнергию уходит через пол. 2-дюймовый слой изоляции из жесткого пенопласта в сорок раз эффективнее удерживает тепло, чем один только бетон. Хотя поначалу жесткий пенопласт может быть дорогим, экономия в течение следующих нескольких десятилетий намного перевесит его.

Средний американский дом тратит на отопление около 1200 долларов в год. Если вы сократите расходы на отопление на 10%, это составит 120 долларов в год — тысячи долларов, сэкономленных за весь срок службы дома. Это также делает его привлекательным для перепродажи, особенно с учетом растущей важности экологически чистого образа жизни.

Если вы живете в сухом или жарком климате, например, на юго-западе Америки, изоляция из жесткого пенопласта может не понадобиться. Поскольку у вас нет сезонных заморозков, маловероятно, что ваш счет за отопление сильно изменится. Если вы испытываете все четыре сезона – особенно суровые зимы – утепление жесткой пеной под бетонной плитой просто необходимо!

Поверх щебня укладывается жесткий пенопласт и покрывается пароизоляцией, непосредственно сверху заливается железобетон. Почему бы не сделать наоборот с бетоном в самом низу? С точки зрения тепла вы можете не заметить разницы, но ваш фундамент со временем растрескается и рассыплется из-за повреждения водой.

Какая изоляция укладывается под бетонную плиту?

Прочность на сжатие — вес, который могут выдержать пенопластовые панели, — важный определяющий фактор при утеплении подстилающего слоя. Изоляция, используемая под плитой, должна соответствовать требованиям прочности, иначе она может медленно разрушаться под весом, разрушая фундамент дома. Прочность на сжатие измеряется в фунтах на квадратный дюйм и относится к тому, сколько фунтов может выдержать один квадратный дюйм изоляции.

Поскольку вес бетонной плиты равномерно распределяется по всему фундаменту, изоляция не обязательно должна быть такой прочной, как вы думаете. Стандарты ASTM предписывают минимум 10 фунтов на квадратный дюйм для жесткой изоляции под плитой, а 15 является наиболее распространенным.

Конечно, вы можете выбрать жесткую изоляцию с более высокой прочностью на сжатие, но ваши расходы могут быть излишне высокими. Однако это может быть хорошей идеей, если вы живете в районе с рыхлой/влажной почвой или большим количеством глины. Жесткая изоляция, рассчитанная на 25 фунтов на квадратный дюйм, будет прочнее земли под ней!

R-коэффициент является одной из наиболее важных характеристик изоляции подстилающего слоя. Значение R описывает способность материала сопротивляться теплопередаче. Чем выше значение R, тем лучше он изолирует. 4-дюймовая бетонная плита имеет значение R 0,4, что очень мало; тепло уходит через бетон очень легко.

Жесткая изоляция XPS и EPS имеет R-значение 4,7 и 3,6 соответственно. Но то, что XPS имеет более высокое значение R, не делает его лучшим выбором для жесткой изоляции.

EPS против жесткой изоляции XPS

Существует два распространенных типа жесткой изоляции: EPS (вспененный полистирол) и XPS (экструдированный полистирол). Они оба сделаны из синтетического материала, называемого полистиролом, который похож на другие материалы на масляной основе, такие как полиэстер и полипропилен. Несмотря на то, что они похожи, они разные. Все сводится к тому, как они работают. Изоляция должна хорошо работать как против температуры, так и против влаги, чтобы быть эффективной.

R-значение очень важно при выборе изоляции, и XPS имеет R-значение 4,7 по сравнению с EPS 3,6. Может показаться, что это ставит XPS на первое место, и какое-то время так оно и было. XPS был предпочтительным утеплителем при закладке фундамента на протяжении десятилетий, в то время как EPS чаще использовался для крыш и стен. Однако со временем пенополистирол стал более популярным в использовании под бетонными плитами.

Увидев, что изоляция из пенополистирола и пенополистирола пользуется популярностью, Stork Twin City Testing решила испытать их. Они обнаружили, что после 15 лет пребывания в земле в Сент-Поле, штат Миннесота, EPS и XPS работали совершенно по-разному. XPS потерял половину своего R-значения, в то время как EPS сохранил 94% от его R-значения.

Кроме того, пенополистирол поглощал гораздо меньше воды (по-прежнему в пределах диапазона стандартов ASTM), чем пенополистирол (на 18% выше предела водопоглощения). Эта разница во влажности в очень влажном климате, таком как Миннесота, фактически разрушила способность пены XPS выполнять свою работу. Конструктивно он все еще был прочным, но плохо изолировал; ЭПС сделал.

Итак, что лучше? Если вы живете в сухом климате, вполне вероятно, что вы никогда не столкнетесь с резким снижением коэффициента теплопередачи, если выберете жесткую изоляцию XPS. Для тех, кто живет в очень влажном климате, лучше всего выбрать жесткую изоляцию EPS для долговечности и влагостойкости!

Жесткая изоляция и строительные нормы и правила

В зависимости от того, где вы живете, может потребоваться жесткая изоляция под бетонной плитой! IECC, нормативный кодекс, который гарантирует, что новое строительство будет экологически безопасным, требует минимальной изоляции R-10 в климатических зонах 4-8. Вы можете проверить, живете ли вы в одной из этих зон, на карте зон IECC.

Если IECC требует жесткой изоляции под бетонной плитой, вам также необходимо будет пройти проверку перед заливкой бетона. Если вы живете в климатических зонах 1-3, жесткая изоляция необязательна, но все же может быть хорошей идеей. Несмотря ни на что, всегда рекомендуется проверять местные строительные нормы и правила на предмет жесткой изоляции под плитами на уровне пола и подвалами!

Нужна ли пароизоляция под бетонную плиту?

Пароизоляция является неотъемлемой частью хорошего плитного фундамента. Так как вода из грунта со временем впитывается в жесткий утеплитель, необходимо поставить барьер между пенопластом и бетоном. В прошлом пароизоляция толщиной 6 миль (6/1000 дюймов) была довольно распространена, но теперь Американский институт бетона заявляет, что толщина пароизоляции никогда не должна быть меньше 10 миль (10/1000 дюймов).

Полиэтиленовый материал не является полностью водонепроницаемым, поэтому важна не только толщина пароизоляции. Он должен быть достаточно плотным, чтобы задерживать даже микроскопические капли воды. Требуется, чтобы пароизоляция имела проницаемость (влагопроницаемость) 0,3 проницаемости, что означает, что через барьер может пройти только 0,3 гран водяного пара.

Если вы ищете пароизоляцию, которая действительно остановит попадание воды, ищите пароизоляцию, соответствующую спецификациям ACI. Если продукт помечен как «ингибитор парообразования», он, скорее всего, не полностью соответствует требованиям ACI и не должен использоваться в конструкции под плитой.

Как утеплить бетонную плиту перед заливкой

Это не так просто, как выкопать яму и засыпать ее – хотя именно так я думал в детстве! Перед заливкой бетона необходимо выполнить следующие действия для обеспечения качества строительства, соответствия нормам и структурной целостности:

1. Копать на соответствующую глубину . Это может варьироваться от нескольких дюймов до нескольких футов в зависимости от типа конструкции
2. Выровнять и утрамбовать выкопанную землю . Выгребите шероховатости, углубления засыпьте землей. Затем утрамбуйте землю, пока она не станет гладкой и твердой. Это уплотняет почву, обеспечивая большую прочность.
3. Насыпьте 4-дюймовый слой щебня/гравия по грязи. Убедитесь, что он сглажен ровно и гладко, без торчащих неровных краев.
4. Уложить панели из жесткого пенопласта по всей поверхности фундамента. Слегка соедините доски вместе. Убедитесь, что все доски остаются плоскими, чтобы обеспечить максимальную эффективность. Вам также нужно будет уложить участок пенопласта высотой 4 дюйма по периметру фундамента — достаточно, чтобы он был на одном уровне с бетоном после его заливки.
5. Уложите пароизоляцию в соответствии с инструкциями производителя. Убедитесь, что края каждого рулона перекрываются на 6 дюймов.
6. Убедитесь, что все ровно и непрерывно, и вы готовы к заливке!

Сколько стоит жесткая изоляция?

В общем, это то, что вы можете заплатить за жесткую изоляцию, как за квадратный фут, так и за общую площадь фундамента. Цены могут меняться в зависимости от того, где вы покупаете, но это должно дать вам приблизительное представление:

Примечание: эти цены являются обычными в магазинах товаров для дома. Скорее всего, вы сможете купить EPS и XPS дешевле у другого поставщика строительных материалов; эти цифры приведены просто для иллюстрации. Они также не включают стоимость рабочей силы, гравия или пароизоляции.

Можно ли использовать монтажную пену под бетонную плиту?

Использование SPF (распыляемой полиуретановой пены) для изоляции фундамента является сопоставимой по стоимости альтернативой жестким пенопластовым панелям. Тем не менее, вы должны убедиться, что используется SPF весом 2 фунта с закрытыми порами; любой другой тип распыляемой пены не будет достаточно плотным, чтобы поддерживать плиту.

SPF дороже жесткой пены, но труд намного дешевле. Так что использование напыляемой пены под бетонной плитой — неплохая идея! Значение R и прочность на сжатие SPF примерно такие же, как у жесткой изоляции EPS / XPS, поэтому она по-прежнему соответствует всем строительным нормам.

Лучшая изоляция под плиту

Лучше всего покупать изоляцию под плиту напрямую у поставщика, цены в магазинах товаров для дома, скорее всего, завышены. Ниже вы найдете два лучших и наиболее рекомендуемых утеплителя под плитой. Один из них EPS, а другой XPS:

1. Панели Insulfoam R-Tech

Жесткие панели R-tech EPS являются одним из самых популярных изоляционных материалов для стен, крыш и подземных сооружений. Он доступен в различных размерах и толщинах. Он соответствует всем требованиям кода и доступен по цене. Если вы проедете мимо каких-либо местных строительных площадок, вероятность того, что вы увидите, что R-Tech где-то используется, довольно высока. 2-дюймовые панели R-tech имеют прочность на сжатие 13 фунтов на квадратный дюйм и рейтинг R-10, что делает их подходящими для всех строительных норм и правил.

2. Owens-Corning Foamular 250

Это, несомненно, самая популярная жесткая изоляция XPS на рынке. 2-дюймовая панель Foamular 250 имеет рейтинг 25 PSI и R-11, что делает ее такой же теплоэффективной и в два раза прочнее, чем R-Tech. Это идеальный способ провести реконструкцию или новое строительство в соответствии с кодом и сохранить его на долгие годы! Его даже использовали для изоляции Всемирного торгового центра в Нью-Йорке!

Заключение

Жесткий пенопласт под бетонной плитой — сложная, но важная тема для изучения, особенно когда речь идет о строительных нормах и правилах. Использование пеноизоляции под плитой значительно снижает расходы на электроэнергию, соответствует современным нормам и продлевает срок службы плиты. Итак, вы узнали, что вам нужно для вашего проекта? Остались вопросы или предложения для других читателей? Дайте нам знать в комментариях ниже!

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Почему я выбрал фундамент из монолитной плиты для своего дома

Узнайте о преимуществах монолитной плиты перед традиционным бетонным фундаментом и узнайте, как я реализовал это в своем энергоэффективном доме.

Давненько ты не слышал обо мне. Оказывается, строительство дома требует много времени и энергии. Тем не менее, я обещал провести вас по моему путешествию по строительству энергоэффективного дома, поэтому рассказ о моем фонде кажется хорошим началом. Если вы что-нибудь знаете обо мне или о доме, который я строю, вы знаете, что это не совсем традиционно. Ну и моя деталь плиты не исключение.

Что такое монолитная плита?

Монолитная плита представляет собой бетонный фундамент, который укладывается за одну заливку. В моем проекте бетон имеет толщину 12 дюймов по периметру для поддержки несущих стен с плитой толщиной 4 дюйма посередине. Традиционные фундаменты, часто называемые стволовыми стенами, обычно требуют 3 заливок: фундамент, стены фундамента и затем плита. Монолитные плиты объединяют все это в одно целое и выступают частью конструкции дома.

Для занудных строительщиков (таких как я) вот подробная схема моего фонда:

Почему стоит выбрать монолитную плиту?

Хотя в традиционном фундаменте из ствола и стены нет ничего плохого, есть ряд причин, по которым я решил перейти к монолитной плите.

Моя монолитная плита хорошо изолирована и способствует повышению энергоэффективности

Если вы знаете что-нибудь о моем новом доме, вы знаете, что энергоэффективность лежит в основе каждого решения, которое я принимаю. Монолитная конструкция позволила мне уложить в плиту 2 слоя пены XPS толщиной 1,5 дюйма. Я планирую использовать плиту в качестве тепловой массы для удержания тепла в солнечные дни, поэтому наличие такой изоляции очень важно. Я также смог поддерживать непрерывный воздушный барьер от плиты до наружных стен.

Я сэкономил кучу денег на своей монолитной плите

Если бы кто-то сказал вам, что вы можете сэкономить 20 000 долларов на своем фундаменте, не жертвуя качеством или долговечностью, вы бы это сделали? (Конечно!) Поскольку у меня нет подвала (пост в блоге на следующий день) и мне не нужно копать нижние колонтитулы, мои раскопки прошли на одном дыхании. Я также сэкономил деньги, так как мне не пришлось покупать блок, а пришлось платить только за одну заливку бетона, а также значительно сократить трудозатраты.

Монолитные плиты быстро устанавливаются

За неделю мы подготовили, залили и вырезали весь фундамент. Для простого процесса раскопок мой брат привез свой удобный садовый трактор и выполнил всю подготовительную работу за 2 дня.

Только 1 заливка бетона, а не 3, также сэкономила нам значительное количество времени. Любой, кто когда-либо строил дом, знает, что время – деньги. Каждая минута, которую мы сэкономили в процессе фундамента, была минутой раньше, чем мы могли начать кадрирование.

Существуют ли обвалы монолитных плит?

Когда строительный инспектор посмотрел на мою плиту, он признался, что никогда не видел ничего подобного. Они не распространены, особенно в более холодном климате. (Должен любить зимы Огайо!) Вот некоторые из причин, по которым люди избегают монолитных плит:

• Если у вас неровный грунт, монолитная плита не лучший вариант. Требуется слишком много бетона, чтобы компенсировать уклон земли.
• Если ваш дом должен быть построен высоко над землей из-за того, что он находится в зоне затопления, монолитная плита не позволяет использовать эту высоту.
• Если вы считаете, что вам «нужен» подвал, этот фундамент вам не подойдет, потому что вам нужны фундаментные стены.
• Морозное пучение возникает, когда под землей образуется лед. Замерзание и оттаивание грунта могут вызвать трещины и структурные проблемы в вашем фундаменте. По этой причине существует ошибочное мнение, что все стены фундамента должны располагаться ниже линии промерзания, которая здесь, в Огайо, находится на глубине 32 дюйма под землей. (Вот как сооружаются типичные фундаменты со стенками-стволами.) Чего многие люди не осознают, так это того, что надлежащие методы изоляции монолитной плиты могут защитить фундамент от мороза, устраняя риск морозного пучения.
• Людям нравится делать что-то традиционным способом. Это легко и удобно. Ствольно-стеновой фундамент встречается гораздо чаще, чем монолитный.

Подробная информация о строительстве моей монолитной плиты

Несмотря на то, что я хвастался легкостью и простотой моей монолитной плиты, это все еще был детальный процесс. Вот основная разбивка шагов:

Шаг 1: Раскопки

Как я упоминал выше, мы смогли завершить раскопки всего дома с помощью небольшого садового трактора. Сначала мы сняли существующий верхний слой почвы. Затем мы распределили 3 дюйма гравия № 57 и 3 дюйма гравия № 304, которые мы уплотнили виброплитой.

Шаг 2: Изоляция из пеноматериала

Для защиты от мороза и повышения энергоэффективности я положил 2 слоя пены XPS толщиной 1,5 дюйма. Я расположил пенопластовые плитки в шахматном порядке, чтобы предотвратить совмещение швов между двумя слоями. Вся плита имеет 2 слоя XPS, за исключением 16 дюймов внутри по периметру. Это 16-дюймовое пространство было использовано для увеличения толщины бетона для моей балки.

Шаг 3: Гравий

Затем я уложил 5 дюймов гравия № 57 поверх пены для дополнительной тепловой массы и для получения необходимой высоты по периметру. Я сделал формы из пенопласта XPS по периметру, чтобы гравий не соскальзывал по периметру.

Шаг 4: Изоляция периметра

Еще пеноизоляция! Я добавил 2 слоя пены XPS толщиной 1,5 дюйма по внешнему периметру фундамента. (Это в конечном итоге было покрыто грязью.) Два слоя вертикальной пены по периметру были погружены в гравий на несколько дюймов и поддержаны сверху обработанной опалубочной доской 2 × 10, которая останется после завершения строительства дома. Эта доска защитит пену.

Шаг 5: Пароизоляция

Я добавил непрерывный пароизоляционный слой из пластика толщиной 6 мил. Бетон пористый, поэтому этот барьер будет препятствовать попаданию влаги в бетон из земли. Во многих случаях люди будут использовать несколько кусков пароизоляции и склеивать их вместе. Мне посчастливилось получить один непрерывный лист, чтобы обеспечить еще лучшую защиту.

Шаг 6: Арматура

Для бетона я использовал всю арматуру диаметром ⅝ дюйма. Утолщенный фундамент по периметру привязан к плите сплошной арматурой, согнутой с помощью арматурогибочного станка и прочности на сдвиг моего брата. Я уложил арматуру по сетке 2 х 2 фута и связал всю сталь вместе, чтобы получился непрерывный монолитный блок.

Этап 7. Заливка бетона

Мы залили 45 ярдов бетона с давлением 4000 фунтов на квадратный дюйм.

Шаг 8: Несущие опоры

В качестве детали фундамента бомбардировщика мы установили опоры для несущих колонн до высыхания бетона. Это обеспечивает очень прочное соединение фундамента со стеной, обеспечивая исключительную прочность на сдвиг. Эта повышенная прочность на сдвиг была особенно важна для меня из-за нашей сетки окон размером 12 x 16 футов, выходящих на юг.

Шаг 9: Изоляция горизонтального крыла

Наконец, я добавил 1 слой 1,5-дюймовой пены XPS, который простирается на 2 фута от нижнего края фундамента. Это помогает сохранить тепло, чтобы предотвратить морозное вздымание.

Партнеры и продукты

Я всегда люблю хвалить, когда сталкиваюсь с отличными продуктами и заслуживающими доверия местными компаниями. Ознакомьтесь с информацией о моих материалах и субподрядчиках ниже.

• Пенопластовая изоляция
  • Приобретено на складе изоляции
  • Детали: 1,5-дюймовый переработанный пенопласт XPS. Его сняли со старого коммерческого здания в Джорджии, и я спас его от отправки на свалку. (Это также сэкономило мне тысячи долларов на покупке нового!)
• Бетон
  • Поставляется компанией Ohio Ready Mix
  • Детали: 45 ярдов смеси 4000 фунтов на кв.
