Мембранный расширительный бак для отопления и водоснабжения: принцип работы, устройство, установка

В нынешнее время в качестве компенсирующего устройства для теплоносителя большую популярность обрел мембранный расширительный бак. Самотечные отопительные системы с естественной циркуляцией применяются достаточно редко, а потому и открытые емкости постепенно уходят в прошлое. В подобных аппаратах нуждаются и современные системы водоснабжения, где установлены насосные станции и бойлеры косвенного нагрева. В данном материале будет рассказано, как выбрать и подсоединить такой бачок к той или иной системе.

Устройство и принцип работы мембранного бака

Начнем с того, что конструктивно аппараты, предназначенные для отопления и водоснабжения (гидроаккумуляторы), имеют некоторые отличия и путать их между собой нельзя. В то же время принцип работы мембранного бака одинаков вне зависимости от его конструкции.

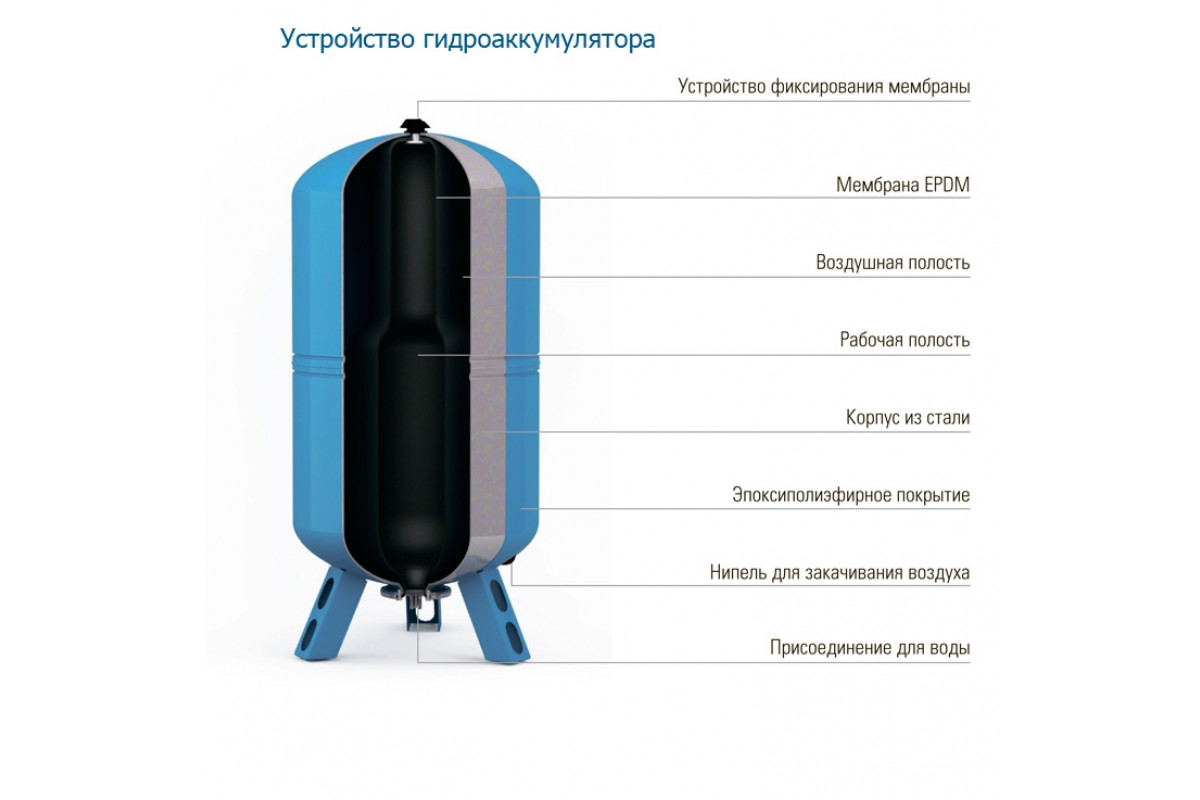

Общее устройство подобных резервуаров следующее: внутри герметичного металлического корпуса цилиндрической формы находится резиновая мембрана (в народе – «груша»).

Она бывает двух типов:

  • в виде диафрагмы, разделяющей внутреннее пространство примерно пополам;

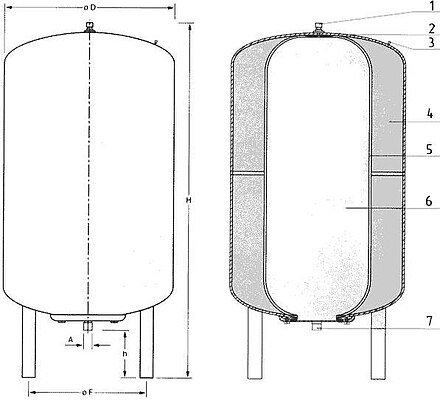

  • в виде груши, своим основанием прикрепленной к входному патрубку для воды.

Примечание. Второй тип мембран подлежит замене, для этого надо раскрутить фланец патрубка. Первый тип заменить нельзя, только вместе с корпусом.

Различие между сосудами для разных систем состоит в том, что мембранные расширительные баки для систем отопления наполняются теплоносителем, контактирующим изнутри с металлическими стенками. В емкостях для водоснабжения вода никогда не соприкасается с металлом, а в некоторых моделях даже предусмотрена промывка «груши». Данные модификации рекомендованы к применению в сетях питьевого водоснабжения.

Еще одно отличие заключается в том, что мембраны для расширительных баков для воды изготавливаются:

  • из пищевой резины;
  • приспособленными к более высокому давлению, чем для отопительных.

Соответственно, «груша» в резервуаре для систем отопления адаптирована для работы при более высокой температуре. Сам же принцип действия аппаратов прост: под воздействием внешних сил (теплового расширения или воздействия насоса) емкость наполняется водой и растягивает мембрану до известных пределов. Увеличение «груши» с другой стороны ограничивает воздух, находящийся под определенным давлением. Для создания этого давления устройство бака предусматривает специальный золотник.

Когда внешнее воздействие прекращается и давление в сети трубопроводов падает из-за водоразбора или остывания теплоносителя, то мембрана постепенно выталкивает воду обратно в систему.

Рекомендации по выбору

Начнем с того, что мембранный расширительный бак для водоснабжения нельзя применять в отопительных сетях и наоборот. Причина – в каждой из систем свое давление и температура, а также требования к качеству воды. Между тем они внешне очень похожи, производители даже умудряются красить корпуса баков в один цвет (чаще всего – в красный).

Как же отличить?

На каждом изделии прикреплена табличка с надписями – шильдик. На ней – вся информация, что нам необходима. Когда на шильдике написано, что максимальное рабочее давление составляет 10 Бар, а температура – 70 ºС, то перед вами – расширительный бак для холодного водоснабжения. Если же надпись гласит, что максимальная температура – 120 ºС, а давление – 3 Бар, то — это мембранный бак для отопления, все просто.

Второй критерий выбора – объем резервуара, он определяется таким образом:

  • для отопительной системы: рассчитывается общее количество теплоносителя в домовой сети и от него берется десятая часть. Это и будет вместительность бака с запасом;
  • для водоснабжения: здесь объем сосуда должен обеспечивать комфортную работу водяного насоса. Последний не должен включаться и отключаться чаще, чем 50 раз в час. Точнее определить цифру вам поможет торговый представитель;
  • для ГВС (бак для бойлера). Принцип тот же, что и с отоплением, только надо взять десятую часть от вместительности бойлера косвенного нагрева;

Внимание! Для компенсации теплового расширения воды в бойлере надо брать бачок, предназначенный для водоснабжения.

Как правильно установить мембранный бак

От того, насколько правильно будет установлен и подключен расширительный бак мембранного типа, зависит не только работоспособность той или иной системы, но и срок службы резервуара. Первое, что следует сделать – поставить и закрепить бачок к стене или полу в том положении, каком требует его инструкция по эксплуатации. Если в ней об этом ничего нет, то ниже по тексту мы уточним этот вопрос.

Второй момент – на подводящей трубе необходимо установить отсекающий кран. Закрыв его, вы всегда сможете снять мембранный напорный бак для ремонта или замены. А чтобы при этом не залить полы помещения топочной, между отсекающим краном и емкостью стоит предусмотреть сливной штуцер и еще один кран. Тогда появится возможность опорожнить бак перед снятием.

Баки для систем отопления

В ситуации, когда документация на бачок не предписывает, как правильно сориентировать его в пространстве, мы посоветуем ставить резервуар всегда входным патрубком вниз. Это позволит на некоторое время продлить ему работу в системе отопления в том случае, если в диафрагме появится трещина. Тогда воздух, находящийся вверху, не поспешит проникать в теплоноситель. А вот когда бак перевернут вверх ногами, то более легкий газ быстро перетечет сквозь трещину и попадет в систему.

Не принципиально, куда подключать подводку бачка – к подаче или обратке, особенно если источник тепла – газовый или дизельный котел. Для твердотопливных отопителей монтаж компенсирующего сосуда на подаче нежелателен, лучше присоединить его к обратке. Ну и в конце требуется настройка, для чего устройство расширительного мембранного бака предусматривает сверху специальный золотничок.

Полностью собранную систему надо заполнить водой и стравить воздух. Затем измерить давление около котла и сопоставить с давлением в воздушной камере бачка. В последней оно должно быть на 0.2 Бар меньше, чем в сети. Если это не так, надо его обеспечить, спустив или накачав воздух в мембранный бак для воды через золотник.

Баки для систем водоснабжения

В отличие от расширительных емкостей для отопления, гидроаккумуляторы можно ориентировать в пространстве как угодно, это большого значения не имеет. Также будет полезно установить на подводке к баку арматуру для отсекания его от сети и опорожнения.

А вот настройка для холодного и горячего водоснабжения разная. Дело в том, что давление  в трубопроводах создает насос, у которого есть верхний и нижний порог отключения. По ним и надо ориентироваться. Выставлять давление в мембранном баке, работающем в схеме холодного водоснабжения, надо на 0.2 Бар меньше нижнего порога отключения насоса. Это позволит избежать гидроударов в системе.

Что касается ГВС, то здесь давление воздуха в бачке должно быть больше на 0.2 Бар, чем верхний порог отключения насосной станции. Это нужно для того, чтобы в емкости не застаивалась вода. Больше полезной информации вы сможете узнать, просмотрев видео:

Заключение

Казалось бы, такой простецкий узел, как бак для воды, а требует столько скрупулезности в мелочах. В действительности серьезный подход нужен при монтаже любого элемента домовой сети, в противном случае столь же мелкие неприятности постигнут вас очень скоро.

Расширительный мембранный бак для отопления

Wester WRV-8 – мембранный бак для систем отопления.

Расширительный мембранный бак — элемент закрытой системы отопления, предназначенный для компенсации теплового расширения теплоносителя и поддержания необходимого давления.

Примечание! Помимо применения в системах отопления, мембранные баки также используются в системах водоснабжения. Они «смягчают» гидроудары, возникающие при включении/выключении насосных станций, а также поддерживают постоянное давление в системе.

Конструкция мембранного бака

Расширительный мембранный бак для отопления представляет собой герметичный стальной корпус цилиндрической формы, покрытый красным эпоксидным лаком (также существуют баки, покрытые синим лаком, но они предназначены для холодной воды). В корпусе расположены 2 камеры: газовая и водяная, которые отделены друг от друга подвижной газонепроницаемой мембраной (диафрагмой), изготовленной из бутилкаучука. Благодаря такому материалу мембрана способна стабильно функционировать при различных температурах (от -10 до +100°C) и совершать до 100 000 циклов.

Устройство мембранного расширительного бака.

Мембрана практически полностью исключает взаимодействие теплоносителя и газа. Отсутствие такого взаимодействия позволяет дольше сохранять предварительное давление в газовой камере, что положительно влияет на срок службы бака.

Примечание! Современные высококачественные мембраны не просто вытягиваются под давлением расширяющегося теплоносителя, а как бы «прилипают» к стенкам бака. Такой принцип работы позволяет увеличить срок службы мембраны.

Бачок Reflex в разрезе.

Обе камеры имеют одинаковое давление, что позволяет сохранить герметичность этого участка отопительной системы. Воздушная камера заполняется азотосодержащей смесью. При расширении теплоносителя азот «спрессовывается», позволяя теплоносителю «войти» в водяную камеру.

Большинство современных мембранных баков для отопления имеют встроенный в корпус ниппель (схожий с обычным автомобильным), при помощи которого можно «подкачать» воздушную камеру, повысив в ней давление. Это можно сделать самостоятельно в домашних условиях при помощи насоса или компрессора. Однако следует помнить, что закачивать рекомендуется именно азот, а не воздух. Дело в том, что содержащийся в воздухе кислород будет вызывать ускоренную коррозию стенок корпуса бака, что неизбежно сократит срок службы устройства. Азот же является нейтральным и не способствует коррозии.

Балка для бака и группы безопасности. Производитель: ООО «РОСТерм Северо-Запад», Санкт-Петербург.

Расширительный бак мембранного типа Imera.

Корпус бака обладает отводом с внешним резьбовым соединением, который упрощает процесс установки. В зависимости от модели резьба может быть:

  • У баков низкого давления (от 0,5 до 1,5 бар) – 3/4″ или 1″;
  • У баков среднего давления (1,5 бар) – 1″;
  • У баков высокого давления (от 3 бар и выше) – от 1″ до фланцевого соединения Ду 100;

Принцип работы мембранного бака

При запуске системы отопления, теплоноситель нагревается и увеличивается в объеме. Этот избыточный объем перемещается в водяную камеру расширительного бака. После остывания теплоносителя, давление в воздушной камере, выдавливает мембрану, тем самым вытесняя теплоноситель из водяной камеры обратно в отопительный контур.

Помимо этого, как уже было отмечено выше, мембранный бак поддерживает требуемое давление во всей системе отопления. Так например, если где-то произошла несущественная утечка теплоносителя, то во всей системе должно упасть давление, однако этого не происходит, т.к. давление в воздушной камере будет выталкивать мембрану, а с ней и теплоноситель обратно в систему, тем самым создавая ограниченную подпитку.

Мембранный бак с группой безопасности.

Мембрана может быть повреждена в результате неправильной эксплуатации:

  • Есть вероятность разрыва мембраны в случае, если при заполнении теплоносителем водяной камеры, не было создано необходимое давление в воздушной камере;
  • Перед спусканием газа из воздушной камеры, необходимо перекрыть и слить теплоноситель из водяной камеры.

Расчет бака

Нагрев на каждые 10°C дает увеличение объема теплоносителя в среднем на 0,3-0,4%. Исходя из этих данных рассчитывается необходимый объем бака.

Процент расширения теплоносителя (воды) в зависимости от температуры нагрева:

Температура теплоносителя (°С) Расширение (%)
40 0,75
50 1,18
60 1,68
70 2,25
80 2,89
90 3,58
100 4,34
110 5,16

Важно! Любой мембранный бак для отопления оснащается шаровым краном со сливом, который позволяет перекрыть поступление теплоносителя к баку. Это необходимо для осуществления быстрой, удобной замены бака в случае его выхода из строя.

Расширительный бак открытого типа

В настоящий момент данная разновидность расширительных баков практически не используется, т.к. имеет следующие недостатки:

Открытый расширительный бак.

  1. Теплоноситель находиться в постоянном контакте с воздухом, что приводит к завоздушиванию системы и появлению воздушных пробок. Поэтому необходимо регулярно удалять воздух или требуется установка сепаратора воздуха. В противном случае, воздух может привести к коррозии отдельных элементов системы отопления, а также к снижению теплоотдачи отопительных приборов;
  2. Из-за постоянного нахождения теплоносителя в контакте с воздухом, происходит его испарение. Приходиться регулярно добавлять теплоноситель в систему;
  3. Циркулирующие по отопительной системе воздушные микропузырьки создают неприятные шумы в трубах и радиаторах, а также приводят к преждевременному износу деталей циркуляционного насоса (лопастей и подшипников). К тому же, микропузырьки «снижают характеристики» циркуляционного насоса;
  4. В отличии от мембранного бака, который может быть установлен в любой точке системы (рядом с котлом, в подвале,…), расширительный бак открытого типа устанавливается только в наивысшей точке. Это приводит к удорожанию системы, т.к. необходимо использовать дополнительные трубы и фитинги для монтажа бака в верхней точке.

Видео



зачем нужен, как работает, как его подобрать?

Автономной системой подачи воды сегодня уже никого не удивить. Такие конструкции очень удобны и практичны, однако для их функционирования, зачастую, требуются устройства, о которых человек, пользующийся только централизованным водопроводом, может просто не знать.  К примеру, автономная система подачи воды будет длительное время бесперебойно работать только в случае, если в нее включен расширительный бак для водоснабжения. Современная промышленность выпускает множество самых разных моделей таких устройств. Чтобы подобрать для себя оптимальный вариант, необходимо ориентироваться в типах оборудования и хорошо представлять себе принцип его работы.

Устройство и функции этого оборудования

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

  • Поддерживает давление при отключенном насосе.
  • Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
  • Сохраняет под давлением некоторое количество воды.
  • Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Вам также может быть полезен материал том, как правильно регулировать давление воды в системе водоснабжения с помощью реле: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/regulirovka-rele-davleniya-dlya-nasosa.html

Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования.  Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.

Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.

Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования

В нашем следующем материале представлены рекомендации эксперта по выбору мембранного бака: https://aqua-rmnt. com/voprosy/podbor-membrannogo-baka-dlya-povysitelnoj-nasosnoj-ustanovki.html

Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

  • Количество людей, использующих систему водоснабжения.
  • Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
  • Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
  • Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.

Специалисты рекомендуют в качестве ориентира при выборе расширительного бака использовать такие показатели:

  • Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
  • Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
  • Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает.

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).

Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

  • Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
  • Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
  • Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
  • Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Обратите также внимание на материал о том, какие неисправности чаще всего возникают в насосных станциях, и как их устранить самостоятельно: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

Оцените статью: Поделитесь с друзьями!

Мембранный расширительный бак для системы отопления

Для любой отопительной системы нужна установка специального оборудования, компенсирующего расширение теплоносителя. Такое требование обусловлено возможным повреждением батарей, труб и теплообменников котла.

Расширительный бак мембранного типа

Кроме клапана также обязательна установка мембранного расширительного бака, от работы которого во многом зависит эффективность и безопасность работы всей системы в целом.

Устройство и принцип работы расширительных баков для отопления

Расширительные бачки, как и обогревательные системы, бывают:

  • закрытого типа,
  • открытого типа.

Открытый расширительный бачок — это изготовленная из нержавеющей стали емкость в виде параллелепипеда, устанавливаемая в наивысшей точке системы, чаще всего на чердаке.

Как выглядит открытый расширительный бачок

К баку подсоединяются несколько труб:

  • магистральная;
  • циркуляционная;
  • сигнальная.

В системах открытого типа теплоноситель перемещается под воздействием естественной гравитации без установки насосов.

Вопреки относительно небольшим затратам на обустройство и легкость обслуживания, открытые системы стремительно теряют свою популярность по причине слишком большого количества слабых мест:

  • необходимость обязательного отслеживания уровня воды в бачке по причине интенсивного испарения теплоносителя в открытых сосудах;
  • необходимость добавления воды по мере необходимости;
  • невозможность использования антифриза в связи с открытостью бака, испаряющегося еще быстрее воды;
  • необходимость устройства дренажа либо подводa канализации, так как иногда случается перелив находящейся в расширительной емкости воды;
  • наличие эффективной теплоизоляции с целью предотвращения замерзания теплоносителя в открытой расширительной емкости;
  • необходимость дополнительного приобретения соединительных частей и труб для установки на чердаке расширительного бака мембранного типа;
  • появление ржавчины на радиаторах и трубах, образование пробки, связанное с попаданием в отопительную сеть из расширительного сосуда воздуха.
Схема открытого бачка

Сфера применения: системы с открытыми емкостями устанавливаются преимущественно для обогрева зданий малой площади в один этаж. В больших домах целесообразно устанавливать систему закрытого типа.

Устройство закрытого мембранного расширительного бака

Закрытый мембранный расширительный бак разделяется гибкой мембраной на отсеки для:

  • жидкости, куда поступает образовавшийся при нагревании избыточный теплоноситель;
  • газов, где под давлением находится воздух, а в некоторых случаях – инертный газ либо азот.
Конструкция закрытого расширительного бака

Принцип работы мембранного расширительного бака:

  • увеличение температуры теплоносителя приводит к тому, что все больший его объем подается в отсек;
  • объем газового отсека сокращается, а давление в нем нарастает;
  • критическое давление приводит к включению предохранительного клапана и сбросу лишнего давления.
Как устроены закрытые баки

При охлаждающейся отопительной системе наблюдается противоположный процесс: мембранный расширительный бак возвращает воду обратно в трубопровод.

Виды мембранных бачков

Устройство расширительного бака мембранного типа кажется простым только сначала. Для каждой системы следует подбирать свой тип, в наиболее полной мере отвечающий предъявляемым требованиям и условиям эксплуатации.

Фиксированный бак

Особенностью такого вида является невозможность разборки конструкции, то есть мембрану нельзя достать и заменить на другую.

Несмотря на кажущийся существенным недостаток, такие баки обладают весомым плюсом – низкой ценой. Именно по этой причине они востребованы в небольших системах со стабильным давлением.

Часто при расчетах указанное производителем давление принимается неизменным, но при возможном превышении допустимого параметра расширения теплоносителя следует подобрать мембранный бак для отопления иного типа.

Фланцевые бачки со сменной мембраной

В их конструкции предусмотрено наличие фланца, позволяющего заменить износившуюся мембрану. Таким образом регулируется объем бачка, и появляется возможность установки мембран различной степени упругости.

Бак со сменной мембраной

В мембранном баке такого типа допускается непостоянное давление с большой долей вероятности повышения. Примеры: котлы на твердом топливе, в которых нет возможности оперативно отрегулировать нагрев воды.

Баки выпускаются в горизонтальном и в вертикальном исполнении.

Баки различной формы

Оптимальный объем бачка связан с его геометрической формой. Для домашних отопительных сетей с небольшой протяженностью труб лучше подбирать плоские устройства, а для имеющих большую протяженность систем больше подходят конструкции цилиндрической формы.

Расчет объема мембранного бака

По одной из методик за требуемый объем расширительного сосуда принимается порядка 10% от суммарного объема циркулирующего в системе теплоносителя. Данный подход основывается на том, что показатели теплового расширения теплоносителя не превышают значения 0,08 при добавлении гликоля до 90% и нагревании до 100°С. Этот метод расчетов достаточно приблизительный, так как не берет в расчет давление в системе.

Для более точного определения требуемого объема бака рекомендуется воспользоваться формулой:

V = C*Bt/(1-( Pmin/Pmax)), где:

  • С – объем теплоносителя;
  • Bt – параметр теплового расширения теплоносителя;
  • Pmin – начальное (настроечное) давление в сосуде;
  • Pmax – допускаемое давление в системе (при котором происходит срабатывание предохранительного клапана).

Суммарный объем (С) используемого в системе теплоносителя рассчитывается по всем ее элементам. Это значение обычно приводится в технической части проекта отопления.

Значение параметра расширения жидкости (Bt) зависит от ее состава и температуры. В отопительных системах индивидуальных домов в качестве теплоносителя в основном применяется вода, но для улучшения характеристик можно добавить гликоль. Табличное значение параметра приведено в специальной литературе либо на тематических интернет-порталах.

Значение настроечного давления (Pmin) принимается равным значению начального давления в системе при не нагретом теплоносителе.

Максимальное давление (Pmax) ограничивается наименьшей из всех величиной, допускаемых для отдельных узлов. Это значение определяет момент включения предохранительного клапана.

Полученная расчетная величина (V) характеризует прибавление объема жидкости при ее нагревании.

Расширитель подбирается исходя из полученной расчетной величины и коэффициента заполнения. Этот коэффициент можно определить по специальным таблицам в зависимости от начального и наибольшего давления, которые легко можно отыскать в специальной литературе.

Требования к установке

Монтаж бака нельзя назвать сложной работой, поэтому можно обойтись и собственными силами.

Схема систем отопления открытого и закрытого типа

При установке нужно строго выполнять следующие требования:

  • не следует устанавливать бак в помещениях с отрицательной температурой;
  • установить бак можно в любой точке системы до разветвления;
  • особое внимание необходимо уделять надежности крепления, так как при наполнении бака жидкостью вес его значительно увеличивается;
  • все соединения должны быть герметичны;
  • не допускается применение герметиков, так как они ухудшают трение между корпусом и мембраной;
  • не рекомендуется размещение сосуда на выходной трубе сразу за котлом.
Нельзя прикреплять мембранные баки большого объема (свыше 30 л) к несущим конструкциям. В большинстве случаев они оборудованы ножками для установки на пол.

Рекомендации по установке

Устанавливая мембранный расширительный бак в систему отопления, следует учесть следующее:

  • окружность патрубка обычно равна 3/4, поэтому в «обратке» следует предусмотреть наличие совпадающего резьбового канала;
  • проведению работ не должны мешать части системы либо посторонние предметы;
  • нужно полностью исключить любую нагрузку на расширительный бак для водоснабжения или отопления;
  • рекомендуется использовать прокладки из паронита, обладающие требуемой устойчивостью к воздействию повышенных температур и давления;
  • для регулирования и поддержания давления в газовом отсеке следует непременно оборудовать расширитель воздушным клапаном.

Всякий раз после включения закрытой системы на мембрану действует высокое давление, по этой причине как минимум один раз в 2 года необходима проверка состояния мембраны и при необходимости ее замена.

Какие бывают мембраны для бака

Устанавливая мембранные расширительные баки для отопительных систем необходимо постараться избегать серьезных ошибок, приводящих к некорректной работе оборудования.

Самая серьезная из них – это неверное указание максимального давления в газовом отсеке. Оно должно составлять 85-90% от критического, иначе мембрана перестанет расширяться по направлению к отсеку, что чревато прорывом труб и выходом из строя батарей отопления. Лучшее решение такой проблемы — установка рабочего поверенного манометра.

Перед установкой бака следует убедиться в его отсутствии в котле. Если согласно расчетам его объема недостаточно, то можно установить дополнительный бак.

Рекомендации по выбору

При выборе бака особое внимание нужно обратить на его конструкцию. Если не ожидается критических перепадов давления, то лучше предпочесть недорогой фиксированный бак. В ином случае потребуется установка расширительного разборного бака, так как замена мембраны обойдется значительно дешевле, чем замена всей конструкции полностью.

Дополнительные факторы, которые нужно учесть при выборе:

  • толщина стенок: должна составлять не менее 1 мм;
  • тип внешнего и внутреннего покрытия: изготовленный из металла корпус не должен подвергаться коррозии;
  • объем жидкостного отсека: не должен быть слишком большим во избежание снижения температуры теплоносителя в трубах;
  • конструкция емкости: она может быть горизонтальной или вертикальной, в других положениях его установка запрещена.
Расширительный бак в помещении

Несмотря на кажущуюся простоту такого элемента отопительной системы, как бак для воды, его выбор и установка требуют немало внимания и скрупулезности даже в мелочах. Серьезное отношение позволит избежать любых неприятностей и сделать обогрев частного дома эффективным и безопасным.

Видео по теме:

Как выбрать мембранный расширительный бак системы отопления?

При нагревании любой теплоноситель расширяется и увеличивается в размерах. В результате давление в закрытой системе отопления постепенно растет и достигает критической отметки. Мембранный расширительный бак системы отопления предназначен предотвратить разрушение узлов и трубопровода вследствие расширения теплоносителя.

Основной функцией расширительного бачка является оптимизация рабочего напора в системе обогрева. Закрытые системы отопления не могут нормально работать, если к ним не подключен мембранный бак для отопления.

Устройство мембранного расширительного бака

Хотя мембранные расширительные баки в зависимости от производителя и предназначения могут отличаться, но некоторые детали остаются неизменными в любой приобретаемой модели. А именно:

  • Корпус из металла – обязательным условием производства баков является возможность выдерживать предельные нагрузки без нарушения герметичности.
  • Мембрана – должна быть высокоэластичной и способной реагировать на изменяющееся давление, связанное с нагревом теплоносителя. Одновременно к мембране предъявляются высокие требования относительно прочности. Обычно при производстве мембраны используют резину.

Устройство мембранного бака отопления для закрытых систем отопления подразумевает использование баков со сменными и несменными диафрагмами. У каждой конструкции есть как свои преимущества, так и недостатки.

Как работает мембранный расширительный бак

Принцип работы мембранного расширительного бака-накопителя основан на использовании физических законов. После нагревания теплоносителя происходит следующее:

  • Вода или антифриз начинает расширяться, в результате увеличивается его объем в системе.
  • Конструкция расширительного бака мембранного типа подразумевает его наполнение газом.
  • Мембрана является своего рода прослойкой между газом и теплоносителем.
  • При нагревании жидкость, расширяясь и создавая давление, поступает в бачок и вытесняет воздух или газ.
  • После того как давление теплоносителя падает газ выталкивает теплоноситель из бачка с помощью мембраны.
  • Работа клапана безопасности в системе отопления с мембранным баком заключается в сбросе излишнего давления газа в случае большого расширения теплоносителя. Клапан сброса давления обеспечивает безопасность работы системы в случае перегрева жидкости или антифриза.

Для нормальной работы отопления в мембранном баке должно быть давление соответственное высоте верхней точки. Если бачок устанавливается в двухэтажный дом и максимальная высота от котла на первом этаже до радиатора на верхнем 7 метров, тогда в расчеты принимаем 0,7 и прибавляем к нему 0,5. Получаем первоначальное давление при подаче теплоносителя в системе. Полученный коэффициент для бачка должен быть ниже на 0,2. Получается, что норма давления в расширительном бачке мембранного типа в этом случае 1 атм.

Как и все отопительное оборудование, мембранный бачок нуждается в обслуживании. В нем необходимо поддерживать соответствующее рабочее давление и заправлять газом или воздухом время от времени.

Виды расширительных бачков системы отопления

Каждый производитель вносит в конструкцию закрытого расширительного бачка нововведения. Но в основном все модификации можно разделить на несколько групп в зависимости от используемой мембраны. А именно:

  • Мембрана расширительного бачка в виде диафрагмы. Такое устройство больше напоминает бочонок, разделенный подвижной резиновой перегородкой. Поступая в свой отдел жидкость, наполняет резервуар, а после под давлением начинает сжимать газ, постепенно двигая мембрану. Это устройство не всегда эффективно для домов с малой отапливаемой площадью.
  • Круглые мембранные баки баллонного типа. В этом случае воздушная камера находится по периметру всего резервуара. Она окружает камеру для воды. Во время увеличения давления эта камера начинает расширяться подобно надуваемому резиновому шарику. Уникальность такого устройства состоит в том, что с его помощью удается более точно контролировать давление теплоносителя, даже в закрытых системах с небольшим объемом жидкости в трубопроводе.
  • Несъемная мембрана. Диафрагма крепится по всему периметру. Предназначены несъемные мембраны для использования в частных системах отопления и для обогрева коттеджей. Допускается ограниченное использование и монтаж в небольших промышленных объектах.
  • Бак со сменной мембраной. Представляют собой полую грушу. Съемные мембраны способны эффективно работать в системах с большой интенсивностью нагревания теплоносителя и высоким атмосферным давлением. Преимуществом такого устройства является возможность замены диафрагмы. Недостатком то, что к выполнению работ по смене мембраны предъявляются высокие требования. Не допускается перекоса мембраны при ее установке.

Роль расширительного бака в системе отопления не сводится исключительно к амортизации избыточного давления. Перед выбором подходящего устройства необходимо определить, с какой именно целью его планируют использовать.

Как рассчитать объем расширительного бака мембранного типа

Выбирая резервуар необходимо обращать внимание на следующие несколько показателей:

  • Диапазон температур, считающихся рабочими для устройства.
  • Эластичность мембраны.
  • Диффузионная устойчивость.
  • Динамические показатели.


Помимо этих четырех критериев важно произвести расчёт давления в отопительной системе с бачком мембранного типа. Данные о давление помогут подобрать наиболее подходящую модель бака. Требования к выполнению расчетов в сложных системах закрытого типа предъявляются высокие. Правильно сделать подсчеты можно по следующей формуле:

V=(V сис ×K)÷D

Объем расширительного бака для закрытой системы отопления составляет согласно этой формуле произведение объема системы V сис и коэффициента увеличения теплоносителя К (он составляет 4%) разделенное на эффективность самого бачка.

Можно также отдельно высчитать эффективность бачка с помощью другой формулы:

D=(Pmax-P нач)÷(Pmax+1)

P – в данном случае является сокращением обозначающим максимальное и начальное давление. С помощью этих двух формул можно легко выполнить расчет и подобрать необходимую модель.

Кроме стандартного круглого устройства можно приобрести прямоугольный расширительный бак мембранного типа, он более удобен в эксплуатации и имеет привлекательный внешний вид.

Как установить расширительный бак мембранного типа

Установка расширительного бака в закрытой системе отопления выполняется достаточно просто. Единственным условием для подключения является понимание основных принципов работы. Выполнить монтаж можно соблюдая следующие рекомендации:

  1. Расширительный бачок лучше установить перед, а не после циркуляционного насоса, это поможет избежать скачков в напоре. Остальных ограничений относительно места установки не существует.
  2. После установки необходимо проверить соответствует ли рабочее давление устройства с тем, которое необходимо. Сделать проверку можно достаточно просто, если при подключении установить датчик давления в баке. Датчик, измеряющий давление в баке устанавливается непосредственно на входе. Если существующие показатели не соответствуют требуемым, необходимо сбросить воздух и прокачать устройство заново, до тех пор, пока напор диафрагмы не будет соответствовать требуемому.
  3. Расширительный бачок при закрытой системе отопления правильно монтируется таким образом, чтобы впускной клапан (водяной патрубок) был направлен вниз. Это позволит слить теплоноситель, даже в случае выхода мембраны из строя. Некоторые модели имеют указатель уровня теплоносителя, позволяющий определить, выполнен ли слив жидкости из системы полностью.

Установка мембранного бачка является обязательным условием для монтажа схемы отопления закрытого типа. Некоторые котлы уже укомплектованы таким устройством, в таком случае при необходимости допускается монтаж дополнительного резервуара.

Все о мембранных баках. Установка, замена и ремонт.

Частые вопросы связанные с ремонтом и установкой мембранных баков

Предисловие.

Современные инженерные решения позволяют облегчить жизнь потребителей во многих смыслах. Одним из таких технических решений, являются мембранные баки. Мембранный бак – устройство, для создания дифференциального давления. В системах отопления, с помощью мембранных баков, стало возможно монтировать закрытые системы трубопроводов. Это позволило уйти от громоздких емкостей в открытых системах отопления и необходимости контролировать уровень жидкости в этих емкостях. В системах водоснабжения расширительный бак, позволил создавать компактные резервуары для запасов воды, в противовес громоздким емкостям и водонапорным башням.

Отличия расширительного бака от гидроаккумулятора.

Хоть мы имеем два разных названия, по смыслу, это совершенно одинаковые приборы. Есть разница только в цвете, и качестве применяемой резины. Баки красного цвета – расширительные, они для систем отопления, т.е. предназначены для горячей воды. Гидроаккумуляторы – синего цвета, применяются для холодной воды.

Советы по выбору и опыт.

Резиновая мембрана, которая находиться внутри расширительного бака или гидроаккумулятора, является по сути расходным материалом. Конечно же все зависит от качества применяемой в них резины, однако сам по себе материал не слишком долговечен, и судя по опыту нашего монтажного отдела, редко встречаются эксземпляры, старше 12 лет. По опыту обслуживания подобного оборудования, можем отметить долгожителями – марку REFLEX, но с одним «но»! Современные экземпляры, точно проигрывают в качестве, тем, что приобретались 10 лет назад. Среди брендов, которые мы обслуживаем, точно не посоветуем* мембраны Джилекс, и Wester. Так как именно их приходилось много менять. Самые частые причины выхода из строя:

·        Разрыв мембраны

·        Коррозия фланца

·        Коррозия ёмкости

·        Герметичность ниппеля

Конечно любая из этих проблем вполне решаема, но только в том случае, если Вы имеете оригинальные расходные материалы. Подбором и поиском аналогичных расходников, сантехник врят-ли будет заниматься, а скорее всего, предложит заменить вышедшее из строя оборудование. Именно поэтому, мы рекомендуем покупать тех производителей, чьи расходные материалы, есть в свободной продаже. Интернет-магазин SANCOM, рекомендует устанавливать расширительные баки под торговой маркой Tim, производимые в КНР. Такой выбор, дает возможность докупить фланец или мембрану, в случае выхода из строя.

Как определить вышедший из строя расширительный бак.

В правильно смонтированной системе отопления, установленное давление не должно иметь больших перепадов. Если Вы заметили, что установленное давление резко повышается, при включении котла, скорее всего вышел из строя расширительный бак. Для начала, проверьте ниппель для подкачки воздуха. Если при нажиме на клапан ниппеля, из него потекла жидкость, скорее всего это внутренний разрыв мембраны, так как в воздушном пространстве, не должно быть воды. Мембрану придется заменить на аналогичную. Если же при нажатии на ниппель, нет ни воды, ни воздуха, следует проверить наполненность бака водой. Если бак прикручен на гибком соединении, можете аккуратно покачать его, если соединение с трубопроводом жесткое, то постучите по стенкам бака. Глухой звук – бак полный, звонкий – бак пустой. Если бак полный, значит он не накачен воздухом. Причина отсутствия воздуха в баке, пропускающий ниппель, или не герметичность(плохо прикручен фланец или коррозия). В этом случае, рекомендуем произвести визуальный осмотр бака на наличие коррозии, затем накачать бак через ниппель, компрессором или обычным насосом, проверить ниппель и сомнительные места и понаблюдать за давлением. Обратите внимание, что накачку мембранного бака воздухом следует производить при сброшенном давлении в системе трубопровода до нуля! Если на баке присутствует сквозная коррозия, к сожалению бак придется заменить. Если неисправен ниппель, можно заменить его на другой, подойдет обычный автомобильный. Если бак пустой, при работающей системе отопления под давлением, скорее всего, что давление воздуха в расширительном баке больше давления воды в трубопроводе. Отрегулируйте давление в мембранном баке при необходимости.

Как определить вышедший из строя гидроаккумулятор?

Если у Вас загородный дом, и в доме установлена насосная станция или поверхностный насос, то определить вышедший из строя бак, будет проще всего. Гидроаккумулятор, дает некоторый запас воды в Вашем трубопроводе, следовательно работать насосу приходиться только тогда, когда заканчивается запас этой воды. Если при каждом открытии крана, включается насос, и отключается при закрытии крана, то с уверенностью можно сказать, мембранный бак – не работает должным образом. Определить бак, который вышел из строя при работающем насосе в колодце или скважине сложнее. Однако проще и точнее всего, попросить помощника, и послушать работу насоса. Если помощника рядом нет, то вышедший из строя гидроаккумулятор, можно определить по напору. Каждый раз, когда Вы открываете кран, напор на секунду обрывается, а затем резко бьет мощной струей. Но данный пример, может означать так-же неверно настроенную автоматику и давление бака. Можно воспользоваться еще одним способом проверки… Отключите питание насоса, и проверьте, будет ли в трубопроводе вода. Если вода есть, значит и есть запас воды в баке. Если баков несколько, то данный способ, покажет только выход из строя сразу всех баков. Каждый раз, когда возникают сомнения в работоспособности мембранного бака, рекомендуем проверить ниппель мембранного бака. В нем должен быть воздух. Если через ниппель потекла жидкость, скорее всего, порвана мембрана и ее нужно заменить. Если нет ни воды не воздуха, проверьте наполненность бака водой. Если бак под завязку наполнен водой, то скорее всего воздух стравило с ниппеля, попробуйте слить систему и подкачать бак, через ниппель обычным автомобильным насосом или компрессором. Если бак пустой, а через ниппель идет воздух с хорошим давлением. Значит давление воздуха, выше давления в водяной магистрали.

Установка мембранного бака.

Мембранный бак, установить и подключить в систему очень просто. Он имеет подключение на фланце, как правило либо 3/4”, либо 1” с наружной резьбой. Подключить расширительный бак можно на любом участке трубопровода. Для врезки в систему можно использовать тройник или выход на коллекторе. Соединиться можно любыми водопроводными трубами, но удобнее всего соединяться с помощью специальной угловой гибкой подводки. Еще есть один вариант установки небольших расширительных баков, это установка на специальный кронштейн, присверливаемый к стене, либо на настенную группу безопасности. Но этот вариант годится для баков объемом до 36 литров. Установка данного прибора может вполне осилить и владелец хозяйства, больших навыков это не требует. Единственное, что требуется проверить и отрегулировать после установки, это накаченное заводское давление, и в случае неверных значений, отрегулировать его. Давление в баке, рассчитывается по значениям, исходя из перепадов давления в системе, согласно настройкам автоматики насоса. Для того, чтобы бак заполнялся, нужно накачать в него давление воды больше, чем закаченное давление воздуха. Для водопроводных систем, давление воздуха ниже 1,5 Bar, не имеет особого смысла, так как это то давление, которое будет выдавливать воду из бака. Бак пропустит в себя воду тогда, когда значение давления воды, превысит значение по давлению воздуха. Далее, опорожнятся бак начнет тогда, когда давление воды, станет меньше, чем давления воздуха. И опорожняться бак будет под давлением воздуха, которое в него закачали. Поэтому накачивайте воздушное давление в баке, с учетом того давления, которое будет выдавливать воду, при отключенном насосе. Подкачку давления воздуха в баке, следует проводить только на пустом трубопроводе. По завершению работ, на всякий случай, проверьте герметичность ниппеля.

Замена и ремонт мембранного бака.

Заменить бак не составит большой трудности и с этой задачей, легко может справиться и домовладелец. Прежде всего, необходимо слить всю систему, или тот участок, который перекрывается предусмотренными для этого кранами. После того, как мембранный бак будет опорожнен, необходимо раскрутить гайку скрученную с фланцем и освободить бак. Установленный новый бак, необходимо отрегулировать по нужному Вам давлению воздуха, сделать это лучше до запуска системы. После того, как Вы прикрутите бак и установите нужное давление, можно сделать пробный запуск. Следите за тем, чтобы при запуске, не было воздушного шипенья и подтеков.

Кроме замены непосредственно самого бака, возможно произвести и его ремонт. Например, можно заменить проржавевший фланец, или мембрану (грушу) внутри бака. Сантехники идут неохотно на подобное мероприятие, тк подобная работа грязная, а много за неё не взять. Скорее всего, Вам предложат заменить бак целиком, ссылаясь на отсутствие подходящих запчастей. Поэтому зачастую, ломать голову с заменой внутренностей, приходиться хозяевам. Заменить мембрану или фланец не сложно. Нужно лишь раскрутить болты на фланце. Однако нужно понимать целесообразность такого ремонта. Например, если бак вышел из строя быстро или имеет следы коррозии, то такой ремонт лучше и не планировать, а действительно, заменить на новый бак. Если бак остался как новый, а у Вас имеется мембрана от производителя, тогда лучше поменять. Прежде чем приступить к ремонту, Вы должны быть уверены, в том, что именно мембрана вышла из строя. Главным фактором разрыва мембраны, является наличие жидкости, при нажатии на клапан ниппеля. Помните, при разрыве мембраны, вода поступает во внутреннюю полость мембранного бака, и имеет контакт, с необработанной внутренней поверхностью. Такой контакт может ускорить внутреннюю коррозию стенок бака, поэтому при замене мембраны, хорошо просушите внутреннюю поверхность бака.

Установка, замена или ремонт расширительного бака от SANCOM

Монтажники интернет-магазина SANCOM, выполнят работы по установке любых мембранных баков в системы отопления и водоснабжения. Огромный опыт в монтаже сантехнических систем, позволяет с твердой уверенностью говорить о нас, как о профессионалах рынка услуг. Работы любой сложности, расширительные баки любого объема, как для отопления так и для водоснабжения, с напольной и настенной установкой. Работы выполняются с выездом к заказчику, при установке оборудования, возможен выезд с необходимым материалом и оборудованием. Стоимость замены, складывается из удаленности объекта от Москвы, сложности условий работ, объема расширительного бака. Выполняем ремонт расширительных баков, при наличии необходимых расходников. На расширительные баки, которые мы поставляем и рекомендуем, выполняем ремонт в рамках гарантии и пост-гарантийное обслуживание.

Надеюсь данная статья будет для Вас полезной!

Автор статьи – Капустин Александр, статья подготовлена для интернет-магазина SANCOM 29/05/2019 года. Данная статья является интеллектуальной собственностью интернет-магазина SANCOM и ее автора. При копировании статьи и размещения на сторонних ресурсах, обязательно указание на источник и автора! По вопросам сотрудничества и обратной связи, просьба обращаться по адресу электронной почты: [email protected], с указанием ссылки данной статьи.

Всего доброго!

*Личное мнение автора статьи, основанное на личном опыте обслуживания.

Мембранный расширительный бак системы отопления

Расширительный бак — очень важный элемент в системе отопления. С его помощью предотвращается повышение давления в отопительной системе, когда она нагревается. Баки могут быть открытого и закрытого типа. Открытые баки имеют ряд недостатков, которых нет в мембранных. Они громоздки, имеют большую потерю тепла, не работаю под большим давлением. Мембранные баки более совершенны, и у них нет тех недостатков, которые есть у открытых.

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

  • с тепловыми насосами и солнечными коллекторами;
  • с автономным источником тепла;
  • подключенных к сети центрального теплоснабжения по независимой схеме;
  • с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет. Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Преимущества мембранных расширительных баков

Расширительные баки обладают огромным количеством преимуществ:

  • не загрязняют воду;
  • низкие расходы при эксплуатации;
  • легкий монтаж;
  • безопасность, надежность;
  • установка в любой части дома;
  • невозможность выливания воды из бака;
  • отсутствие потерь тепла;
  • минимальная подача воздуха;
  • мембраны из натуральной резины и бутила могут применяться в питьевом водоснабжении;
  • применяются при любом типе воды;
  • удобны в использовании;
  • радиатор и котел из-за отсутствия контакта воды и воздуха служат дольше, чем обычно.

Расширительные мембранные баки используются в закрытых отопительных системах и обеспечивают надежную работу котла.

Совет. Выбирая мембранный бак, следует отдать предпочтению бакам закрытого типа, которые значительно лучше открытых.

Конструкция расширительного мембранного бака

Мембранный расширительный бак — плоский или баллонный металлический корпус, внутри разделенный мембранной из резины. В одной части находится воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементом мембранного расширительного бака является мембрана, которая может быть двух типов:

  • баллонного;
  • диафрагменного.

Диафрагменный применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет. Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана.

Выбор мембранного бака

В отопительных системах нагрузка мембраны, как и расширение воды, меняется не очень значительно, но температура нагрева жидкости может быть примерно 90 °C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на такие характеристики мембраны:

  • диапазон рабочих температур;
  • длительный срок службы;
  • санитарные и гигиеничные требования;
  • устойчивость к воздействию высоких температур;
  • динамичность.

Совет. Выбирая расширительный мембранный бак, необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Расчет объема расширительного мембранного бака

Для того чтобы определить объем расширительного мембранного бака, нужно определиться с суммарным объемом отопительной системы, который складывается из нескольких объемов:
  • трубопровода;
  • отопительного прибора;
  • котла.

Самый простой способ определения нужного объема бака, это вычислить 10% от суммарного объема системы отопления. Если он составляет 500 литров, то понадобится бак с объемом 50 литров.

Если объем расширительного мембранного бака будет меньше чем нужно, то это приведет к плохим последствиям. Начнут появляться трещины, будет утечка горячей воды через резьбу, да и сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет. Если в замкнутую отопительную систему поставить предохраняющие клапаны, то можно избежать повышения давления и защитить всю систему.

Установка расширительного мембранного бака

Для установки и подключения мембранного бака к отопительной системе понадобится умение и знания. За установку бака не следует браться самостоятельно, если нет уверенности, что все будет правильно сделано.

Для установки понадобится:

  • ступенчатый ключ;
  • газовый ключ;
  • трубы пластиковые;
  • разводной ключ.

Устанавливая мембранный расширительный бак в систему отопления, нужно очень тщательно и внимательно проверять герметичность соединений.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто подсоединяется к трубопроводу, который находится ближе всего к котлу. Также для предотвращения повышения давления необходимо установить предохранительные устройства.

Устанавливая бак, необходимо учесть несколько правил:

  • устанавливать мембранный бак до разветвления;
  • в комнате должна быть постоянно температура выше 0;
  • место крепления бака может получать огромную нагрузку, поэтому оно должно быть несущим;
  • перепроверить расчеты перед установкой;
  • Если объем бака больше 30 литров, то он не крепится к стене, а ставится на ножки;
  • На выходе бака, следует установить манометр для контролирования давления, а на входе — обратный клапан, если нет насоса.

Совет. Для того чтобы продлить срок службы отопительных систем, не нужно использовать воду с кислородными примесями и агрессивные газы.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для вторых, используются более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность, потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки — важная часть системы отопления, потому что именно благодаря им возможен контроль над давлением в отопительной системе. Чтобы выбрать бак, необходимо учитывать индивидуальные особенности системы и подбирать под нее.

Оцените статью: Поделитесь с друзьями!

Лучшая альтернатива расширительным бакам

Когда дело доходит до комфорта ваших клиентов, водонагреватель играет важную роль. Однако домовладелец не знает, что не все части системы достаточно эффективны или надежны, чтобы поддерживать постоянный комфорт.

В частности, расширительные бачки являются одним из тех элементов, которые, как правило, требуют замены перед другими частями системы. В RWC мы прислушались к отзывам профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан теплового расширения SharkBite

обеспечивает более длительную альтернативу для ваших клиентов. Он заменяет громоздкий расширительный бак, запорный клапан и фитинг прямо у водонагревателя, что упрощает установку.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бак водонагревателя, поскольку он работает аналогично. Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением.Как известно водопроводчикам, расширительный бак уравновешивает давление во всей водопроводной системе, обеспечивая пространство для протекания горячей воды. Без расширительного бака давление распределялось бы по всей водопроводной системе, вызывая ее нагрузку и сокращая срок ее службы.

Как и расширительный бак, новый предохранительный клапан теплового расширения также снимает нагрузку с ваших труб:

  • Уравнительное давление
  • Управление тепловым расширением воды
  • Предотвращение преждевременного разрыва или износа труб

Однако вместо того, чтобы накапливать воду, предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бачка.

Общие проблемы расширительного бачка

Хотя в большинстве систем водонагревателей с замкнутым контуром требуются расширительные баки, они имеют репутацию неисправных. Общие проблемы с расширительным бачком включают:

  • Износ резиновой диафрагмы. Давление под резиновой диафрагмой в резервуаре могло быть установлено на неправильном уровне во время установки, например, из-за слишком частого попадания воды в резервуар и преждевременного износа диафрагмы.
  • Точечные утечки. Расширительные баки также известны развитием точечных утечек в резиновом баллоне, и невозможно узнать об этом, не стараясь проверить это или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
  • Чрезмерная конденсация. Баки также могут покрыться конденсатом, если, например, в баке слишком много воды, что может привести к грязному скоплению, опасному капанию и, в конечном итоге, к ржавому расширительному бачку.

Поскольку есть координирующие клапаны и детали как снаружи, так и внутри водонагревателя, которые определяют, эффективно и безопасно ли регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению водопроводных систем – и все это без предупреждения.

Почему предохранительный клапан теплового расширения является лучшим вариантом

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам завершить работу быстрее, оставаясь при этом рентабельными.Вот несколько способов добиться успеха с помощью нового предохранительного клапана от теплового расширения SharkBite.

Надежность

С предохранительным клапаном теплового расширения нет никаких догадок. Установленный там же, где и расширительный бак, он представляет собой комбинацию шарового клапана с предохранительным клапаном, который открывается и сливает воду в канализацию, когда давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работают диафрагма или мочевой пузырь, никакой неизбежной замены. А что самое приятное? Он соответствует требованиям кода.

Установка

Вам также будет проще установить, поскольку нет громоздких предметов, которые нужно было бы обходить, когда все ставили на место. Независимо от того, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, чтобы найти место для бака. Изготовленный с помощью торцевых соединений SharkBite push-to-connect, совместимых с трубами из PEX, меди, CPVC и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу – дополнительная поддержка не требуется.

Стоимость

И с легкостью приходит большая доступность. Все, что вам нужно, – это предохранительный клапан теплового расширения и сливная линия, тогда как для расширительного бачка требуется несколько дополнительных аксессуаров, которые складываются.

Начало работы

Хотя расширительные баки были нормой для предотвращения теплового расширения от повреждения водопроводных систем, они связаны с проблемами надежности, дополнительными затратами на установку и необходимостью места. Мы создали предохранительный клапан теплового расширения, чтобы без проблем дать вам функциональность расширительного бака.

Учить больше

Расширительные баки для систем холодного и горячего водоснабжения

Расширение – резервуары HVAC

Wessels производит расширительные баки трех конструкций: компрессионные, баллонные и диафрагменные. У каждого стиля резервуара есть модели, которые имеют кодировку ASME или Non-ASME. Размеры цистерн варьируются от 2 до 10 000 галлонов. Большинство сосудов под давлением Wessels спроектированы с использованием сосуда с предварительным давлением с внутренним баллоном или диафрагмой для управления жидкостями под давлением.Большинство продуктов Wessels представляют собой стандартные модели по каталогу с более чем 6000 резервуаров на складе для быстрой отгрузки. Резервуары по индивидуальному заказу производятся в соответствии с техническими требованиями заказчика для высоких давлений и / или из специальных материалов для тяжелых условий эксплуатации.

Что такое расширительные баки?

Расширительные баки требуются в замкнутой системе отопления или вентиляции и кондиционирования с охлажденной водой для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Бак надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления.В расширительном баке сжатый воздух используется для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере ее нагрева и охлаждения.

Некоторые конструкции резервуаров включают диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Когда вода расширяется, она содержится в баллоне, чтобы предотвратить коррозию резервуара и потенциал заболачивания. Воздушная подушка для регулирования давления предварительно заряжается на заводе и может быть отрегулирована в полевых условиях для соответствия критическим требованиям системы.Такая конструкция и принцип действия расширительного бака этого типа позволяет проектировщику или инженеру уменьшить размер бака до 80%.

Компрессионные баки предназначены для поглощения сил расширения и регулирования давления в системах отопления / охлаждения. Этот бак является старейшим типом, который использовался в этих системах. Это хорошо работает, когда воздух контролируется и хранится в резервуаре, а не в системе.

Узнать больше

Разделитель

Съемные расширительные баки с баллонами предназначены для использования в системах водяного отопления / охлаждения для поглощения силы расширения, возникающей в результате изменений температуры нагревающей / охлаждающей жидкости.

Узнать больше

Разделитель

Мембранный бак был разработан для отделения воздушной подушки системы от воды в системе. Переувлажнение резервуара не может произойти, поскольку воздух удерживается между стенкой резервуара и внешней стороной камеры, помещенной внутри резервуара, в то время как вода в системе находится внутри камеры.

Узнать больше

Полное руководство по расширительным баллонам / мембранным бакам

Что такое баллон-дозатор?

An Расширительный бак, который содержит баллон, известен как резервуар-дозатор.Мочевой пузырь расширительный бак – это система, которая используется для отопления и охлаждения поглощая силу расширения. Он использует сжатый воздух для регулировки изменения давления, исключая или принимая изменения объема воды, расширяется или сжимается из-за нагрева или охлаждения. Предварительно заряженный бачок-дозатор расширительный бак, который уже заправлен воздухом. Расширительные баки мочевого пузыря обладают преимуществом: замена мочевого пузыря по мере необходимости.

В мочевой пузырь отделяет расширенную воду от воздуха.Таким образом, вода не контактирует с резервуаром и предотвращает коррозию под действием кислорода и ржавчину. Это также увеличивает срок службы насоса за счет уменьшения количества циклов насоса. Эта система предотвращает засорение водой за счет использования воздушной перегородки между внутренней частью резервуара и внешний вид мочевого пузыря.

Обзор диафрагмы Танки

Диафрагма цистерны – это сосуды для воды, которые подвергаются высокому давлению.Эти танки

В диафрагма разделяет воду и воздух внутри емкости. Мембранные баки работают аналогично баллонам-дозаторам. Ключевое отличие заключается в том, что что одна система использует баллоны, а другая – диафрагмы. Диафрагмы не могут заменить из бака.

Это предотвращает переувлажнение системы и предотвращает всасывание воздуха. Этот Кстати, он защищает системы водяного отопления и охлаждения.

Что чем отличается бачок-дозатор от бачка диафрагмы?

А Бак-дозатор содержит внутри виниловый бак.Бачок-дозатор можно заменить как и при необходимости.

На с другой стороны, мембранный бак содержит резиновую плоскую мембрану, бутиловый бак. или установленный на нем виниловый резервуар. Диафрагма остается прикрепленной к внутренняя площадь резервуара. Следовательно, его нельзя заменить.

Оба баки, баллон и диафрагма имеют одинаковые функции.

Предварительно заправленные расширительные баки

Предварительно заряженный Расширительные баки содержат баллон или диафрагму.Они служат цели отделение воздуха от воды внутри резервуара. Цистерны используются как резервуары для хранения воды, а также для уменьшения суточного цикла насосов для повышения ее жизнь. Когда насос наполняет резервуар водой, баллон или диафрагма становятся сжатый. Это приводит к повышению давления и продолжается до тех пор, пока реле давления насоса отключается.

В Особенностью предварительно заправленного расширительного бачка является то, что он заряжается воздухом.Он держит заряд, и он может быть увеличен в полевых условиях при использовании. Предварительно заряженные баки имеют подключение одинарная труба. Как размер танка увеличивается, количество используемой воды увеличится и будет меньше насосные циклы. Это может продлить срок службы насоса и повысить его долговечность.

Предлагаемые расширительные бачки Белл и Госсетт

Bell & Gossett предлагает предварительно заправленные расширительные баки с диафрагма или мочевой пузырь в трех разных сериях.Узнайте о Характеристики трех серий ниже. Все Расширительные баки Bell & Gossett , системы отопления и охлаждения соответствуют стандартам ASME Section VIII, Division 1.

1. Расширительные баки Bell & Gossett серии B

Этот серия доступна в размерах 53 – 3,63 галлона. Он имеет сверхмощный сменный бутиловый пузырь. Доступен в смотровом стекле по калифорнийскому кодексу и для высокого давления также доступны модели до 250 фунтов на квадратный дюйм.Эта модель предварительно заряжена до 12 фунтов на квадратный дюйм. но его можно отрегулировать в полевых условиях в соответствии с требованиями. Вы также можете получить при необходимости – сейсмические ограничения.

2. Расширительные баки Bell & Gossett серии D

Этот модель имеет фиксированную бутиловую диафрагму, которую нельзя заменить. Это экономично в Применение. Вы можете выбрать вертикальную или горизонтальную форму. Он доступен в размеры 8-211 галлонов. Сейсмические ограничения и Доступны смотровые стекла с кодексом Калифорнии.Его заряд можно регулировать и его заводская предварительная зарядка составляет до 12 фунтов на квадратный дюйм.

В Корпус данной модели выполнен из углеродистой стали. Уменьшает заболачивание проблем, предотвращает кислородную коррозию и, таким образом, предохраняет резервуар от ржавчины.

Это поддерживает надлежащую систему наддува в нескольких рабочих условиях, которые помогает ему поглощать силы расширения систем охлаждения и обогрева.

3. Расширительные баки Bell & Gossett Series B-LA

Этот модель является одной из лучших, так как содержит экономичную сверхмощную сменную бутиловый пузырь.Он поставляется в размерах 10–158 галлонов. Как и в других сериях, сейсмический Ограничители и смотровое стекло с кодом Калифорнии также доступны с этой моделью.

В модели этой серии разработаны специально для поглощения сил расширения системы охлаждения или нагрева воды. Отлично выдерживает давление в различных условиях эксплуатации.

Более того, Баки-дозаторы серии B-LA снижают вероятность коррозии бака и поддерживают его качество.Это также устраняет проблемы заболачивания и кислородной коррозии. Проверять вне Расширительные баки Bell & Gossett стр. подробнее Информация.

23 августа 2017 Дженнифер

Руководство по проектированию расширительного бака

, Определение размера и выбор расширительного бака для системы охлажденной воды

Раздел 4.0: Определение размеров расширительного бака

После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения.В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые могут возникнуть в системе охлажденной воды.

Низкая температура: Низкая температура – это просто температура подаваемой охлажденной воды.Диапазон температур подаваемой охлажденной воды ограничен следующими двумя требованиями. Температура подаваемой охлажденной воды должна быть достаточно низкой для осушения воздуха, но не слишком низкой, чтобы холодильная машина могла замерзнуть. Ниже показаны типичные температуры охлажденной воды.

  • Подача охлажденной воды: от 42 до 48 F / от 5,56 до 7,78 ° C
  • Возврат охлажденной воды: от 52 до 58 F / от 5,56 до 7,78 ° C

Если система охлажденной воды представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной выше.Добавление гликоля в охлажденную воду позволяет снизить температуру подачи охлажденной воды из-за ее более низкой точки замерзания.

Высокая температура: значение высокой температуры обычно является температурой, которая возникает, когда чиллер и насос (ы) охлажденной воды выключены. Когда система охлажденной воды отключена, охлажденная вода может достигать температуры окружающей среды. В здании без кондиционера температура может находиться в диапазоне от 80 до 90 F. Если трубопровод охлажденной воды расположен на открытом воздухе, температура охлажденной воды может превышать 100 F, в зависимости от местоположения.

4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

Значения удельного объема определяются на основе данных о свойствах жидкости. Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Рис. 4. Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.
4.3.1 НИЗКОЕ ДАВЛЕНИЕ / ДАВЛЕНИЕ ЗАПОЛНЕНИЯ

Низкое давление – это минимальное давление в системе, необходимое для выполнения наиболее строгих требований из следующих двух ограничений: (1) 10 фунтов на кв. Дюйм в наивысшей точке трубопровода или (2) чистый положительный напор на всасывании, необходимый для насоса охлажденной воды.

(1) Ограничение по высоте: низкое давление или давление заполнения – это давление, необходимое в точке заполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в наивысшей точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления следует исходить из предположения, что насос (-ы) выключен, а температура жидкости самая высокая. Точка заполнения обычно используется потому, что расширительный бак расположен в точке заполнения и имеет примерно одинаковое давление.Если расширительный бак расположен вдали от точки наполнения, вы можете использовать разницу высот между точками наполнения, чтобы найти минимальное давление в расширительном баке.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода входит в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 150 футов над чистым полом. Это приведет к перепаду высот в 140 футов или 60,7 фунтов на квадратный дюйм. Таким образом, давление наполнения должно быть 70.7 фунтов на кв. Дюйм. Этот пример проиллюстрирован на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Затем вы должны также проверить чистый положительный напор на всасывании, необходимый для насосов охлажденной воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемый чистый положительный напор на всасывании.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футах над чистым полом.Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если насос охлажденной воды расположен на 10 футов выше точки заполнения, то давление на всасывании насоса охлажденной воды будет только 14,3 фунта на квадратный дюйм. Если для насоса требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление заполнения, определенное из ограничения по высоте, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.

Рис. 5. Минимальное давление / давление наполнения определено таким образом, чтобы удовлетворять требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым цветом. Затем определяются давления на более низких отметках путем преобразования футового напора в фунты на кв. Дюйм. Это приводит к давлению наполнения 70,7 фунтов на квадратный дюйм и давлению всасывания в насосе охлажденной воды 66.4 фунта на кв. Дюйм. Вы также должны дважды проверить, что чистый положительный напор на всасывании, необходимый для насоса охлажденной воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.

Рис. 6. На этом примере зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в наивысшей точке. Красный цвет показывает давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании насоса охлажденной воды.Как видите, красный цвет соответствует более высокому минимальному давлению в точке заполнения и, следовательно, более высокому минимальному давлению в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.
5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления – это самое высокое давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления.Первый сценарий, который необходимо проверить, – это когда насос включен и охлажденная вода имеет самую высокую температуру. Хотя это, скорее всего, никогда не произойдет на практике, это возможно, и ваша конструкция должна выдерживать экстремальные возможности. Например, предположим, что насос охлажденной воды обеспечивает давление 40 фунтов на квадратный дюйм, а охладитель имеет максимальное давление 125 фунтов на квадратный дюйм. Вы начинаете с охладителя с давлением 125 фунтов на квадратный дюйм, а затем всасывание насоса будет составлять 85 фунтов на квадратный дюйм. Предположим, что есть потери в трубопроводе от расширительного бака до насоса 4.3 фунта на кв. Дюйм. Тогда в расширительном баке будет высокое давление 80,7 фунтов на квадратный дюйм.

Рис. 7. Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах их пределов давления. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в холодильной машине с включенным насосом.Это приводит к максимальному давлению в расширительном баке 89,3 фунта на квадратный дюйм.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако, как только насос будет включен, вы превысите требование 125 фунтов на кв. Дюйм для чиллера.

Рис. 8. Если предполагается, что максимальное давление в точке заполнения составляет 125 фунтов на кв. Дюйм, то давление в насосе охлажденной воды и охладителе будет 120,7 фунтов на квадратный дюйм. Это соответствует требованиям к давлению 125 фунтов на квадратный дюйм для насоса охлажденной воды и чиллера. Однако это верно только при выключенном насосе.

Рисунок 9: Как только насос будет включен, давление на выходе насоса охлажденной воды составит 160.7 фунтов на кв. Дюйм. Поскольку насос охлажденной воды по-прежнему обеспечивает давление 40 фунтов на квадратный дюйм, как показано в предыдущих примерах. Давление 160,7 фунтов на кв. Дюйм превышает максимальное давление в охладителе в 125 фунтов на кв. Таким образом, максимально допустимое давление в расширительном баке должно быть снижено со 125 фунтов на квадратный дюйм до 89,3 фунтов на квадратный дюйм, как показано на предыдущем рисунке.
5.3.3 ТОЧКА БЕЗ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы слышите, что расширительный бак – это точка, в которой давление в системе не меняется.Это правда, но предполагается, что температура не меняется. Так что не путайте предыдущее обсуждение максимального и минимального давления с тем фактом, что давление в расширительном баке не меняется при включении или выключении насоса. Фактически, вы можете видеть, что давление не меняется при включении и выключении насоса на предыдущих рисунках 8 и 9.

5,4 Линейный коэффициент теплового расширения

Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения.Однако более точные значения можно получить, используя данные, предоставленные производителями трубопроводов.

Если у вас несколько типов труб, следует использовать более низкий коэффициент теплового расширения. Это приведет к увеличению расширительного бачка. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществом увеличения объема системы, которое происходит при расширении трубопровода.Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличившегося объема жидкости. Таким образом, выбор материала трубы, который меньше всего расширяется, даст наиболее консервативный результат.

Что такое расширительный бак?

Несмотря на название, расширительный бак – это не то устройство, которое вы покупаете, когда хотите добавить воды в домашний бойлер. (Если вы не потеряли воду из-за утечки, вы все равно не хотите доливать воду в свой бойлер.) У вас уже есть расширительный бак на вашем котле: это одна из самых важных частей регулярной работы вашего котла.

Расширительные баки – важная часть любой закрытой системы водяного отопления, которая используется сегодня. Они служат для предотвращения накопления избыточного давления в резервуаре, в основном за счет использования воздуха для смягчения избыточного давления. Без расширительного бака ваш котел был бы менее безопасным и более подверженным утечкам и поломкам из-за повышающегося давления. Тем не менее, самый прочный из когда-либо построенных котлов с эффективным расширительным баком все же может потребовать ремонта.В конечном итоге вам придется вызвать профессионалов для работы над вашим котлом в Хэм-Лейк, Миннесота.

Air Mechanical Inc доступна 24 часа в сутки, чтобы предоставить вам необходимые услуги.

Вот несколько вещей, которые вы должны знать о работе расширительного бачка:

Старые котлы не были настолько герметичными, как современные, поэтому внутри самого резервуара был избыток воздуха, который служил для снижения давления воздуха, хотя это была грубая система. Текущая модель расширительного бака находится над баком котла, с трубой, идущей от котла к одной стороне агрегата.Внутренняя часть состоит из двух секций с резиновой диафрагмой между ними. Сторона, соединенная с резервуаром, заполнена водой, поступающей из труб. На другой стороне находится сжатый воздух с клапаном для проверки давления и добавления воздуха для поддержания его баланса. Если давление воды увеличивается, вода давит на диафрагму и сжимает воздух на противоположной стороне, что снижает давление внутри котла. Когда давление воды падает, диафрагма отталкивается от воды, поскольку клапан регулирует давление воздуха до нормального.

В более старых расширительных баках не использовалась диафрагма, вместо этого вода давила прямо на карман сжатого воздуха. Однако это позволяло вводить в воду слишком много кислорода, что усиливало коррозию.

Проблемы с расширительным баком, такие как разрыв диафрагмы или негерметичность воздушного клапана, могут вызвать перегрев котла из-за повышенного давления. Расширительные баки можно отремонтировать или заменить, если они неисправны, но, поскольку это очень важная часть работы вашего котла, доверяйте эту работу только профессионалам.Air Mechanical Inc имеет четверть века опыта работы с котлами, поэтому, если у вас возникнут проблемы с расширительным баком на вашем котле в Хэм-Лейк, штат Миннесота, или любые проблемы с домашним отоплением, мы будем одним из ваших лучших ресурсов.

Теги: Котел, Ham Lake
Четверг, 24 октября 2013 г., 22:15 | Категории: Отопление |

5 Общие проблемы с расширительным баком и чем может помочь сантехник

Если ваш дом отапливается теплой водой и радиаторами, у вас, вероятно, есть расширительный бак.Но если расширительный бачок перестанет нормально работать, у вас могут возникнуть большие проблемы.

Решайте проблемы с расширительным бачком как можно скорее. Они могут быть настолько серьезными, что ваш танк может даже взорваться. И, по крайней мере, вы можете столкнуться с большим счетом за замену одного.

Однако сантехник может выполнять регулярное техническое обслуживание и осмотр. Работа с профессионалом поможет вам избежать взлома расширительного бачка.

Прочтите, чтобы узнать о пяти распространенных проблемах расширительного бачка и о том, как сантехник может вам помочь.

5 Общие проблемы расширительного бака

Преимущества расширительных баков заключаются в том, что они регулируют давление воды и воздуха в системе. Они хороши еще и тем, что за ними легко ухаживать. Но здесь, в районе Солт-Лейк-Сити, у вашего расширительного бачка может возникнуть одна (или несколько) из следующих проблем. Проблемы с водопроводом могут быть непростыми, поэтому обратитесь к специалисту, если не знаете, что делать.

1. Отвод воды

Из расширительного бачка может начаться утечка воды из-за износа деталей бака.Взгляните на резервуар, чтобы узнать, откуда происходит утечка.

Если утечка происходит из трубы в верхней части бака, вы можете попробовать затянуть фитинг самостоятельно. Используйте гаечный ключ, чтобы снова затянуть его, но не затягивайте слишком сильно.

Если утечка происходит из самого резервуара, это более серьезная проблема. Скорее всего, это не та вещь, которую вы хотите попробовать сделать своими руками.

В этом случае вам следует вызвать сантехника. Сантехник может оценить, стоит ли отремонтировать бак или вам нужно его заменить.

2. Воздушная засорение

Расширительный бак сконструирован как место, где воздух попадает в систему горячего водоснабжения. Воздух – необходимый элемент в этих системах. Но воздух может попасть в ловушку и вызвать так называемый гидронный воздушный шлюз.

Этот вид воздушного блока препятствует прохождению воды через нагреватель и трубы. Если вы заметили, что в радиаторах нет горячей воды, возможно, где-то есть воздушный блок.

Расширительные бачки предназначены для предотвращения возникновения этих блоков, но если у вас все еще есть блокировка, вероятно, это связано с тем, что расширительный бачок не работает должным образом. Сантехник сможет определить, есть ли у вас проблема с расширительным бачком, и устранить ее.

3. Стальной расширительный бак требует подзарядки

Существует два распространенных типа расширительных бачков. Старые резервуары обычно изготавливаются из стали.

Стальные резервуары объединяют в себе воду и воздух для поддержания давления. Со временем вода может абсорбировать небольшое количество воздуха. Когда это произойдет, в баллоне снизится давление.

Решением этой проблемы с неправильным соотношением воды и воздуха является его «подзарядка».Вы можете заправить расширительный бачок самостоятельно или вызвать специалиста.

Чтобы заправить расширительный бачок, вы закрываете стопорный клапан, сливаете воду из расширительного бака, затем снова открываете его, чтобы снова наполнить его нужным количеством воды.

Самая сложная часть этого самостоятельного исправления – решить, если вам вообще нужно это сделать. Трудно узнать, потому что вы не можете заглянуть внутрь резервуара. Из-за этой проблемы вам может потребоваться помощь профессионала.

4.Недостаточно воздуха в мембранном баке

В новых расширительных баках используется мембранная система . Этот тип резервуара включает диафрагму, которая разделяет воду и воздух. В результате мембранные расширительные баки не теряют давление, потому что вода поглощает воздух.

Самая распространенная проблема расширительного бака в мембранном баке – потеря небольшого количества воздуха через клапан. Когда это происходит, необходимо добавить в бак еще воздуха.

Добавление воздуха – простая задача.Используйте воздушный компрессор или насос для велосипедных шин. Присоедините любой из них с помощью обычного клапана. Вы должны заполнить резервуар до 12 фунтов на квадратный дюйм.

Если после завершения ремонта в баллоне не удерживается давление воздуха или он заполняется избыточной водой, возможно, потребуется заменить диафрагму. Чтобы определить, нужна ли замена или требуется замена диафрагмы, вам необходимо вызвать профессионального сантехника.

5. Конденсация

Если вы заметили скопление конденсата на расширительном баке, вам следует вызвать сантехника, чтобы все проверить.Конденсация почти наверняка является признаком проблемы.

Конденсат может вызвать ржавчину. Это также может привести к попаданию воды на электрические провода внизу. Если оставить без присмотра на долгое время, капли воды от конденсата могут даже вызвать проблемы с полом под резервуаром.

Поскольку потенциальную причину образования конденсата определить сложнее, мы рекомендуем вам вызвать сантехника.

Обратитесь к сантехнику для решения проблем с расширительным баком

Системы горячего водоснабжения – отличный способ обогреть ваш дом.Если у вас есть такая система отопления, настоятельно рекомендуется использовать расширительный бак. Но вы можете столкнуться с проблемами расширительного бачка, если у вас есть эта система в вашем доме.

Если вы подозреваете, что расширительный бачок протекает, нуждается в подзарядке, в нем скопился конденсат или в трубах есть засорение воздухом, вы можете попытаться исправить это самостоятельно. Однако, если вам не нравится самодельный или вы не уверены, в чем проблема, лучше обратиться за помощью.

В районе Солт-Лейк-Сити наша бригада сантехников все это видела.Мы знаем, что делать с расширительными бачками. У нас есть опыт, необходимый для диагностики проблемы и быстрого ее устранения.

Если у вас возникла проблема с расширительным бачком, и в вашем доме этой зимой недостаточно тепло, свяжитесь с нами , чтобы назначить визит. Мы открыты с 8:30 до 17:00, и вы можете связаться с нами по электронной почте в любое время.

Расширительные баки – Боб Вила

Схема расширительного бака: SupplyHouse.com

Этот пост был доставлен вам компанией SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимизировать эффективность и ожидаемый срок службы своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящих повреждений других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления.Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления – бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», – утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com.

«Когда вода нагревается, она расширяется», – объясняет О’Брайан. «В закрытой системе отопления не так много места в трубах и котле.Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Расширительный бак Extrol на 4,4 галлона в SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе. Расширительный бак – это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. По мере увеличения давления диафрагма расширительного бачка опускается. Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды.Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка – это относительно простой процесс, который, как правило, может быть завершен менее чем за час ручным мастером. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с вашим муниципальным строительным управлением, прежде чем приступать к любой установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов.Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размера расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, который лучше всего подходит для вашей системы.

Расходы на расширительные баки

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары. Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак функционирует. Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и почувствуйте его температуру.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
