Фитинги для медных труб под обжим

Медные трубопрокатные изделия давно считают универсальным решением. Их применяют везде: при прокладки водопроводов, газопроводов и отопительной магистрали.

Эти изделия не подвержены влиянию хлорированной воды, и это становится важным фактором при выборе их для работы.

Для укладки городской водопроводной магистрали являются оптимальным вариантом. Ведь, медные участки не подвергается влиянию коррозии и служит длительное время.

Укладка магистрали из таких труб выполняется путем различных вариантов соединений. Это: пайка и сварка, а также используя фитинги для медных труб под обжим.

Содержание

1. Достоинства и минусы этих деталей
2. Как устроен и работает фитинг под обжим
3. Виды фитингов под обжим
4. Резьбовые элементы
5. Компрессионные
6. Капиллярные соединительные элементы
7. Пресс-фитинги
8. Самофиксирующиеся соединители
9. Как монтируют фитинги под обжим на медную трубу
10. Как монтируют фитинги под обжим вида А:
11. Как монтируют обжимные фитинги вида В
12. Особенности соединения данных фитингов с трубами
13. Используем пайку

Достоинства и минусы этих деталей

Соединять трубопроводы фитингами под обжим очень легко. При таком способе не понадобиться использовать высокую температуру, или брать в работу специальное оборудование.

Так укладывают трубы даже в местах трудного доступа. Такая работа нуждается в следующих инструментах:

• Гаечный ключ;
• Калибратор;
• Резак.

Если сравнить время и затраты труда на эту работу, то они небольшие. А проложенный трубопровод выходит герметичным и, служащим длительное время.

Но, как бы ни была хороша такая система, она все-таки имеет недостатки. Фитинг под обжим необходимо постоянно проверять и подтягивать. По этой причине, их не рекомендуют укладывать под бетон.

А еще эти детали рассчитывают на работу системы с невысоким давлением. Если сравнивать их надежность с пайкой, то у данных фитингов она меньше.

Соединение, смонтированное с обжимными фитингами, становится конструкцией, которую используют многократно.

Ее можно собрать и разобрать. Но, каждый последующий монтаж и демонтаж будет влиять на ее прочность.

Как устроен и работает фитинг под обжим

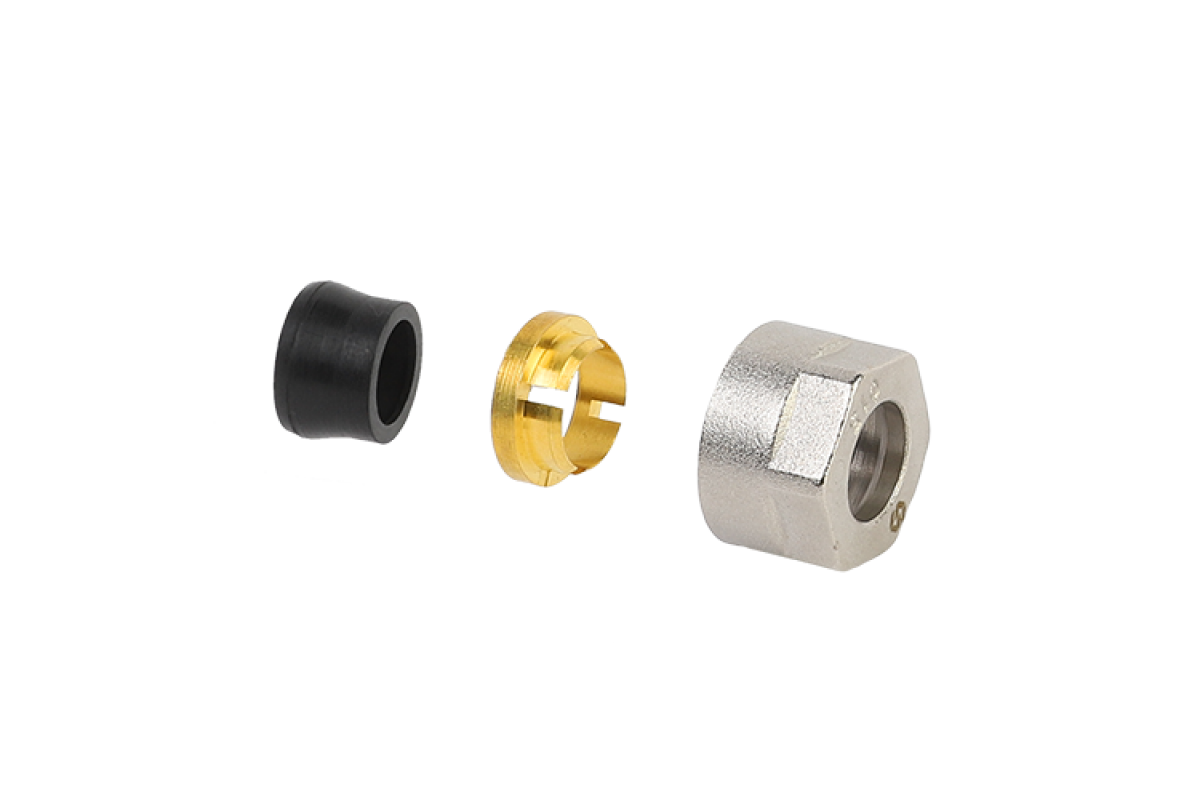

Это устройство включает в себя:

• Корпус;
• Обжимную гайку;
• Обжимное кольцо. Зачастую ставят одно или два кольца. Они повышают герметичность стыка, и обеспечивают противостояние высоким давлениям. Также это продлевает длительность использования конструкции.

ВАЖНО! Рекомендуют приобретать детали, в которых уплотнением служит не простая резина, а ЕРD М. Такие изделия выдержат более длительный срок.

Для производства этих элементов применяют:

• Латунь;
• Медь;
• Пластик;
• Металл.

Для медных трубопрокатных изделий чаще всего используют латунные фитинги. Их просто обрабатывать и они отличается невысокой стоимостью, если сравнивать его с медной продукцией.

А прочность латуни равняется нержавеющей стали, и укладывается она куда легче. Чтобы увеличить устойчивость фитингов из латуни, их покрывают никелем.

Покупая такие детали, необходимо учесть их вес (не берите легкие элементы). А еще специалисты рекомендуют приобретать их у известного изготовителя.

Так финансы не будут потрачены попусту, а магистраль будет работать бесперебойно и надежно.

Виды фитингов под обжим

Эти устройства бывают следующих видов:

• Тройник. Для монтажа ответвлений в одну сторону;
• Крестовина. Для устройства ответвления в две стороны;
• Муфта. Используется для того, чтобы соединять заготовки трубопроката, которые имеют одинаковые диаметры;
• Отвод. Применяют, чтобы образовался поворот;
• Заглушка. Ставится на конец отрезанной заготовки.

Для стыка труб, которые имеют одинаковые диаметры, применяют прямые детали, а для различных диаметров пользуются переходным вариантом.

По типам их делят на:

• Резьбовые;
• Компрессионные;
• Капиллярные;
• Пресс-фитинги;
• Самофиксирующиеся.

Резьбовые элементы

Устроены они просто и прочно, их конструкция не нуждается в доработках. Оптимальным вариантом этих деталей являются латунные фитинги. Они отличаются повышенным противостоянием к коррозии, и ставятся в тех местах трубопровода, где требуется фиксация к стене.

ВАЖНО! Комбинировать такие фитинги с трубопроводами из пластика, металлопластика и меди не рекомендуют. Потому, что во время закручивания, эта деталь может запросто смять заготовку из указанных материалов.

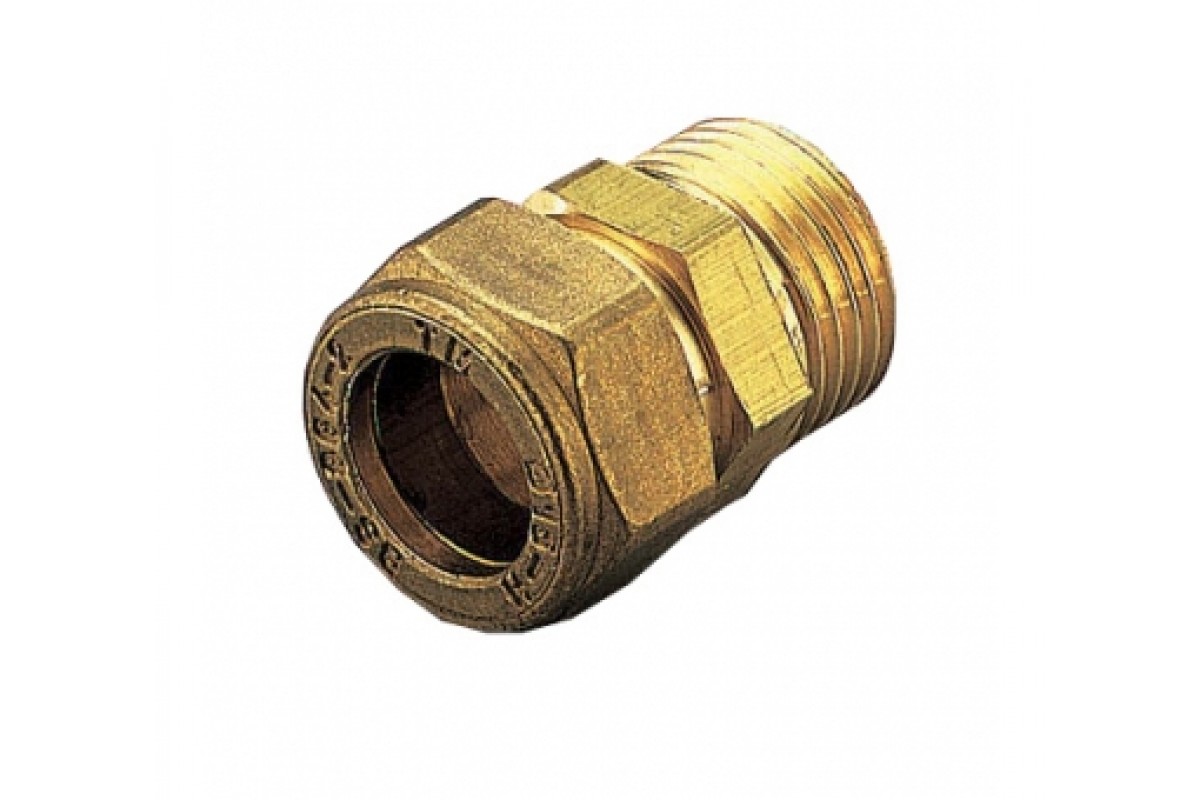

Компрессионные

Возникают ситуации, когда пользоваться открытым огнем нет возможности, тогда ставят компрессионные фитинги на медные трубопроводы. Они позволяют без труда производить работу с  заготовками неодинакового диаметра, и материал при этом может быть разным.

Они бывают из:

• латуни;
• меди;
• металлопластика;
• пластика;
• стали.

На них имеется кольцо под обжим, оно крепит деталь к трубе и создает достаточно герметичный стык. Данное кольцо затягивают ручным методом, с помощью гаечного ключа и гайки соединения.

ВАЖНО! С этими элементами очень комфортно работать в зонах с затрудненным доступом.

Капиллярные соединительные элементы

Они больше остальных подойдут для трубопрокатных изделий из меди и стали. Они на внутренней стороне под нарезанной резьбой имеют очень тонкую проволоку из меди, олова, или серебра. Эта проволока и становится припоем.

Заготовку, которую покрыли флюсом, вставляют в фитинг. Горелкой разогревается место стыка. Нагрев выполняется до того времени, пока расплавленный припой не наполнит пространство.

После этого стык оставляют, ему необходимо остыть. Через некоторое время место стыка чистят специальными чистящими средствами для работы с медью.

Описанное соединение считают самым надежным, и для изделий из меди оно подходит лучше остальных.

Пресс-фитинги

Их для медных труб применяют редко. Чаще берут для работ с металлопластиковыми и пластиковыми изделиями. И используют в работе эти элементы тогда, когда нельзя выполнить пайку.

Если сравнить это соединение с фитингом под обжим, то прочность конструкции в данном случае выше. Но, для данной работы понадобиться пресс.

Этот факт становиться причиной того, что их применяют только в массовом строительстве.

Самофиксирующиеся соединители

Самофиксирующиеся элементы представляют собой устройства механического типа. В его основе находятся внутренние кольца, и на одном из этих колечек есть зубцы. Они от придавливания ключом-съемником плотно заходят в другое кольцо.

Этот вид стыка отличается надежностью и прочностью. Применить эту деталь можно не один раз, потому, что при помощи ключа-съемника, она очень просто снимается.

Этот вид фитингов производят из меди, и он отлично скрепляет заготовки любых видов сечения и отличающихся материалов. Это очень удобный способ для магистрали из различных трубопрокатных изделий и фитингов.

Как монтируют фитинги под обжим на медную трубу

Сразу нужно заметить, что этот тип соединения не нуждается в специальном оборудование, и его можно произвести самому.

По евростандартам, соединители под обжим делят на два вида и обозначают маркировку буквой А или В.

Вид А. Применяют исключительно для укладки наземных трубопроводных сетей, созданных из полу твердых видов меди, или из нержавейки.

Вид В. Его используют для наземной и подземной коммуникационной системы, созданные из мягких и полутвердых видов меди с толстостенными трубами.

ВАЖНО! Чтобы получить очень надежный стык, необходимо действовать четко по определенным правилам и инструкциям.

Как монтируют фитинги под обжим вида А:

• Подбирается элемент необходимого размера. Это выполнить просто, потому, что все соединительные конструкции производятся по одному евростандарту;
• Отрезается заготовка трубы необходимого размера и на ней удаляются заусеницы. Срезы проверяют калибром. С заготовки удаляется загрязнение, зачищаются плохо обработанные края и повреждения. На заготовку одевают кольцо обжима.

СОВЕТ. Место соединения рекомендуют намочить водой, так не сползет и порвется уплотнитель;

• Конец трубы до упора вводится в соединител. После этого заворачивается прижимная гайка. Ее вначале крутят руками, а потом берут гаечный ключ.

СОВЕТ. Силы при этих действиях чрезмерно прикладывать не нужно. Герметичность соединения от этого не повысится. Если для работы используются дешевые детали, то есть риск выдавить кольцо, и тогда стык не будет надежным.

После такой работы, труба может быть немножечко деформирована. Это будет подтверждать то, что соединение проделано герметично.

Как монтируют обжимные фитинги вида В

Этот вид соединительных элементов под обжим монтируют почти по такой же схеме, как и в первом случае. Место среза тщательно чистят от грязи. Резьба тоже должна быть без грязи. Допускается только незначительная смазка резьбы машинным маслом.

Так легче будет завернуть трубу. Нужно контролировать то, чтобы конус уплотнения прижимался к внутренней стороне заготовки, а край самой заготовки обязательно нужно развальцевать.

Необходимо правильно выбрать ключ. Он не должен расшатываться, такое приведет к повреждению гайки. Например, для диаметра 54 мм, понадобиться ключ на 750 мм.

Особенности соединения данных фитингов с трубами

Стоимость магистрали из медных труб высокая, поэтому при покупке материалов советуют соблюдать такие правила:

• Нужно отдать предпочтение однородным материалам, так вся конструкция прослужит дольше;
• Не стоит комбинировать медь и нелегированную сталь. Электрохимические процессы между ними на соединение действуют губительно. При этом элементы из стали покрываются ржавчиной;
• Если без использования разнородных материалов обойтись нельзя, то изделия из стали монтируют перед медными по направлению движения жидкости;
• Медные трубы отлично сочетаются с элементами сети их ПВХ. В этой ситуации нет негативных последствий.

Используем пайку

Фитинги под обжим для медных труб изготавливают различных диаметров, это позволяет монтировать любые системы.

Для отопительных сетей и водопровода применяют трубопрокатные изделия небольшого диаметра, и их соединяют пайкой. Эта работа не потребует много свободного места.

Применение обжимных вариантов для медных труб позволяет проложить хорошую магистраль с небольшими затратами сил и времени.

Фитинги под пайку очень легко соединять низкотемпературной и высокотемпературной пайкой. Эти детали соединения позволяют решить конструкторские решения повышенной сложности.

А гибкость меди позволяет избежать лишнего количества стыков и коленей. Она довольно жесткий, но пластичный материал, и система из него выходит надежной и устойчивой к влиянию внешних факторов.

Фитинги для медных труб под обжим, применяют очень часто, потому, что это выгодно и удобно. Только не стоит экономить на качестве материалов. Иначе очень быстро трубопровод придется ремонтировать.

Ответственное отношение к выбору и установке комплектующих деталей, станет залогом того, что магистраль прослужит очень длительный период времени.

Как использовать компрессионные фитинги на медных трубах

ByDino Pelle 3 мая 2021 г. 28 июня 2021 г. . Когда это случится?

Компрессионные фитинги следует использовать в ситуации, когда необходимо разобрать отрезок трубы или когда участок трубы будет трудно паять. Одним из распространенных мест, где это происходит, являются линии подачи в ванную комнату, прачечную или кухонную раковину, поскольку они имеют компрессионные фитинги как на запорном клапане, так и на входе крана.

Содержание

• Вот что вам понадобится
• Как работает компрессионный фитинг?
• Как сделать компрессионное соединение
  • 1. Перекройте подачу воды
  • 2. Установите детали
  • 3. Если трубка перегибается
  • 4. Затяните гайку
• Как присоединиться к компрессионному фитингу
  • 1. Перекрыть подачу воды
  • 2. Разместить детали и соединить их
  • 3. Затянуть каждую сторону
• Часто задаваемые вопросы
• Заключительные мысли о компрессионных фитингах
• Позвоните в 1-Tom-Plumber

Вот что вам понадобится

Вам не потребуется многого, чтобы выполнить этот простой проект компрессионного фитинга.

1. Время

   Около 15 минут на простое подключение.

2. Навыки

   Вот часть, которая вам действительно понравится. Для этого проекта вам не нужны особые навыки.

3. Инструменты

   Два гаечных ключа и немного герметика для соединения труб.

Как работает компрессионный фитинг?

Итак, пора углубиться в суть компрессионных фитингов. Но сначала нам нужно объяснить, как работает компрессионный фитинг. Читая это, взгляните на диаграмму ниже. Это поможет вам представить, как все устроено.

Накидная гайка образует уплотнение, прижимая обжимное кольцо к медной трубе. Наконечник представляет собой металлическую полосу, которая образует или укрепляет соединение.

Поскольку медь — мягкий металл, уплотнение может быть очень плотным. Используйте герметик для соединения труб (или тефлоновую сантехнику), чтобы убедиться, что уплотнение водонепроницаемо. Вы также должны закрепить или поддержать трубку в пределах двух футов от каждой стороны фитинга.

Вид сбоку, показывающий, как компрессионная гайка образует уплотнение, прижимая феррулу к трубе.

Как сделать компрессионное соединение

Ниже приведены четыре основных этапа изготовления компрессионного фитингового соединения.

1. Перекрыть воду

Как всегда, работая над сантехническим проектом, связанным с вашими водопроводными трубами и компрессионными фитингами, начните с отключения водяного запорного клапана.

Всегда начинайте с отключения главного водяного запорного клапана. Обычно он находится в вашем подвале со стороны улицы вашего дома.

2. Разместите детали

Согните трубку в нужное положение и наденьте гайку и феррулу. Наконечник (металлическая полоса, используемая для укрепления соединения) не будет продолжаться, если конец трубки согнут или меньше идеальной круглой формы. Возможно, вам придется отшлифовать его наждачной бумагой, чтобы он скользил. Нанесите состав для соединения труб (например, Pro Dope) на втулку и наружную резьбу фитинга.

3. Если трубка перегибается

Если вы не будете сгибать трубку по плавной дуге, вы будете удивлены, как быстро она перегнется. А излом трубы почти невозможно вернуть в правильную форму. Вам нужно будет выбросить кусок.

Хороший способ сделать это безопасно — использовать трубогиб с винтовой пружиной, недорогое устройство, позволяющее сгибать мягкую медь или алюминий.

Это пример трубогиба с винтовой пружиной. Вы просто вставляете трубку (медную трубу) в трубогиб нужного размера и сгибаете руками. Этот метод недорог и предотвращает перегиб меди (и, следовательно, бесполезен).

4. Затяните гайку

Затяните компрессионную гайку с помощью гаечного ключа, вдавливая феррулу в трубку, чтобы зафиксировать и герметизировать соединение. Если соединение протекает при включении воды, затяните гайку на четверть оборота, пока не прекратится утечка. Не затягивайте соединение слишком сильно. Слишком большое давление может сломать трубку или расколоть гайку.

Поместите сюда свой серповидный ключ, чтобы зафиксировать фитинг, а другим ключом затяните гайку.

Как присоединиться к компрессионному союзу

Если вам не нужно создавать компрессионное соединение, а нужно соединить компрессионное соединение, выполните следующие действия.

1. Перекройте воду

Я знаю, надоедает постоянно читать одну и ту же инструкцию. Но на самом деле, это так важно. Из-за несоблюдения этого простого шага произошло слишком много катастроф, связанных с водой. Мы пощадим вас тем, что больше не будем показывать вам фотографию.

2. Разместите детали и соедините их

Согните детали в нужное положение и наденьте гайку и наконечник на каждую трубку. Нанесите состав для соединения труб на втулки и наружную резьбу соединения. Сдвиньте детали вместе и вручную затяните гайки, пока они не затянутся.

3. Затяните каждую сторону

Поместите один серповидный ключ на соединение. Используйте второй гаечный ключ, чтобы затянуть каждую сторону (первый гаечный ключ используется для обеспечения устойчивости трубы, пока вы затягиваете вторым гаечным ключом).

После затяжки затяните еще примерно на пол-оборота. Снова включите воду, и если есть утечка, аккуратно затяните еще немного.

После того, как вы затянули вручную, вы можете полностью затянуть с помощью двух гаечных ключей.

Часто задаваемые вопросы

Насколько надежны компрессионные фитинги?

Компрессионные фитинги более надежны, чем резьбовые фитинги. Их проще и быстрее установить, чем пайку. И они безопаснее, потому что не нужен фонарик. Однако компрессионные фитинги могут быть подвержены проблемам из-за вибрации и повторяющихся изгибов.

Почему мои компрессионные фитинги негерметичны?

Наиболее распространенной причиной DYI является чрезмерная затяжка. Следуйте приведенным выше инструкциям, чтобы узнать, насколько сильно вы можете затянуть.

Можно ли снять компрессионный фитинг?

Вероятно, нет; вам нужно будет отрезать его.

Заключительные мысли о компрессионных фитингах

Компрессионные фитинги — отличное решение для самодельщиков, которым нужен безопасный способ соединения (или соединения) медных труб без горелки. Хотя они не лишены потенциальных проблем, они обычно используются для быстрого и простого создания водонепроницаемых соединений.

Позвоните в 1-Tom-Plumber

Мы можем помочь вам отремонтировать, снять или установить любой тип труб и фитингов, включая компрессионные фитинги и другие решения. Мы также немедленно отреагируем на любую вашу аварийную сантехнику, прочистку и прочистку канализации или проблемы с повреждением водой. И у нас есть специалисты, которые копают, ремонтируют и заменяют сломанные канализационные трубы.

Просто отправьте нам сообщение или позвоните по телефону 1-866-758-6237.
