Оголовок (колпак, зонт, дымник) на кирпичную трубу

Дымовые

Для правильной работы печи крайне важна система отведения дыма, ведь через открытую трубу в внутрь помещения могут попадать осадки или же посторонние предметы, заброшенные ветром. Эти явления могут привести к нарушению тяги и к необходимости прочистки дымохода.

Оголовок для дымовой трубы

Во избежание таких проблем верхнюю часть трубы накрывают специальным приспособлением, которое называется дымник или оголовок дымовой трубы.

Cодержание статьи

• 1 Зачем устанавливать дымник на трубу?
  • 1.1 Материалы для изготовления дымников
  • 1.2 Особенности конструкции
• 2 Как сделать дымник на трубу своими руками?
  • 2.1 Как своими руками сделать дымник на трубу?
  • 2.2 Похожие статьи

Зачем устанавливать дымник на трубу?

Эта конструкция применима не только для дымоходов. Как правило, устанавливают дымники на трубы вентиляционных выходов, газоходов. На вид они представляют собой своеобразные навесы над дымоходом.

Существует масса вариантов оформления дымников, в общей конструкции они выглядят привлекательно и эстетично, поэтому тем, кто не знаком с тонкостями строительных работ, может показаться, что это исключительно декоративная деталь. На самом деле, красивый внешний вид дымника – это далеко не самая важная его характеристика.

Схема установки дымника на трубе (вид в разрезе)

Помимо того, что колпак на трубу дымохода защищает его от попадания внутрь атмосферных осадков и мусора, он также предотвращает преждевременное разрушение верхней части трубы. Это качество особенно важно, если нужно защитить кирпичную трубу.

Важная функциональная нагрузка и привлекательный внешний вид крыши делают оголовок дымовой трубы незаменимым элементом при оборудовании дымохода.

Материалы для изготовления дымников

Выбирая дымник на трубу, следует обращать внимание, в первую очередь, не на внешний вид, а на функциональность, которая обеспечивается материалом изготовления конструкции.

1. Медь. Считается наиболее функциональным материалом, поскольку может обеспечить и привлекательные внешние данные, и отличные эксплуатационные качества. Колпак на трубу дымохода из этого материала при условии правильно выполненных монтажных работ, прослужит долгие годы, не переставая радовать хозяев дома. Со временем медный зонт покрывается патиной и становится похожим на старинные изделия. Устанавливая медный зонтик, следует помнить, что этот материал, вступая во взаимодействие с другими металлами, начинает активно окисляться. Этот процесс может вывести из строя конструкцию раньше положенного времени. Во избежание таких проблем необходимо во время установки дымника использовать для крепежа детали из меди или с ее содержанием в составе.
2. Сталь. Козырек на трубу дымохода из стали менее долговечен, чем медный. Но зато стоимость их ниже на порядок. При правильной установке и подборе крепежных деталей стальные дымники на трубу прослужат 10-15 лет, а зонт из нержавейки – порядка 30 лет.
3. Цинк-титан. Этот материал достаточно часто используется в кровельно-монтажных работах, поскольку его технические характеристики сходны с медью. Дымники на трубу из цинк-титана можно эксплуатировать без потери рабочих качеств до 50 лет. Основное условие длительного срока службы – правильно сделать установку конструкции.

Если в качестве топлива в домашней печи или бане используются дрова, то дымники на трубы не делают из окрашенного металла, поскольку под воздействием высоких температур слой краски быстро выгорит, а сам зонтик покроется копотью.

Медный дымник для кирпичной дымовой трубы

Если высота такой трубы не превышает 5 метров, то лучше всего изготовить козырек на трубу дымохода или дефлектор из жаропрочных материалов – меди или нержавеющей стали. Поскольку эти металлы устойчивы к окислению и коррозии, то и дымники на трубу будут служить гораздо дольше.

Особенности конструкции

Наиболее простой конструктивно зонт выглядит в виде плоской или конусообразной крышки, установленной в верхней части трубы. Современные технические возможности позволяют сделать этот элемент дымохода самой разнообразной формы, некоторые из них можно сравнить с настоящим произведением искусства, как, например, кованый зонтик.

Многие хозяева предпочитают установить дефлектор, способствующий усилению тяги в дымоходе.

В зависимости от архитектурной формы дома можно сделать оригинальный зонт своими руками или же купить готовый. Так, для домов в стиле «модерн», наиболее уместно будет выбрать дымники на трубы с плоской крышей. А дом в европейском стиле прекрасно украсит колпак дымохода в виде полусферы.

Так выглядит установленный дымник на трубе с защитными декоративными решетками

Часто устанавливаются дымники, имеющие на своей крыше несколько скатов: в зимнее время на них не скапливается снег и лед, а форма крышки обеспечивает хорошее проветривание дымохода.

Для домов, в которых печи или камины топят дровами или торфом, а кровля выполнена из горючих материалов, устанавливают зонт с искроулавливателем.

Эта деталь представляет собой нержавеющую сетку с мелкими ячейками, закрепленную на металлической рамке.

Искроулавливатель можно сделать своими руками и установить либо в шахте дымохода, либо по периметру козырька.

Оголовок для дымоходной трубы с украшением в виде флюгера

Для круговой защиты от дующих ветров служит одна из разновидностей дымника – дефлектор.

Порывы ветра существенно снижают тягу в дымоходе, если его оголовок не имеет такого приспособления. Дефлектор действует по принципу аэродинамики, изменяя направление движения ветра.

Конструктивно дефлектор состоит из двух цилиндров: верхнего (в виде усеченного конуса) и нижнего, и защитного колпака. В зависимости от направления ветра, дым выходит в один из двух каналов – верхний или нижний. Дефлектор изготавливают из оцинкованной стали.

Как сделать дымник на трубу своими руками?

Для самостоятельного изготовления этого элемента защиты подойдет конструкция дымника с двускатной крышкой для дымохода квадратной или прямоугольной формы. Для работы понадобятся следующие материалы и инструменты:

1. Лист металла для крыши.
2. 4 куска профиля 20х20 мм.
3. Металлический уголок.
4. Рулетка, тиски, перфоратор и ножницы по металлу.

На первом этапе замеряется отверстие трубы и к полученному результату добавляют 5 мм для надежной посадки. Далее необходимо из металлического уголка сварить основание для козырька. По углам конструкции приваривают отрезки профиля длиной 50 см, которые станут опорой для крыши.

Схема-выкройка для изготовления дымника для трубы

На высоте 20 см приваривают подпорки для козырька. Нижнюю их часть следует опустить вглубь трубы примерно на три кирпича, что позволит надежно закрепить всю конструкцию.

На верхней части подпорок будет закреплена крыша дымника, для которой стальной лист изгибают в тисках под углом 90⁰. Этот козырек фиксируют к стойкам пластинами и заклепками.

Сделать дымник на трубу своими руками не так сложно, главное – закрепить его надежно, чтобы зонт не сорвало ветром.

Как своими руками сделать дымник на трубу?

Похожие статьи

изготовить дефлектор и колпак по чертежам своими руками

Содержание статьи:

• Назначение
• Материалы
• Виды оголовков
• Плюсы и минусы искрогасителя
• Виды дефлекторов
• Технология установки
• Изготовление колпака в виде конуса на трубу дымохода
• Изготовление дефлектора Григоровича – Вольперта

На крышах частных и многоквартирных домов, предприятий, административных зданий видны трубы дымоходов. Оканчиваются они колпаками разных форм, зачастую красивыми, придающими дополнительную эстетику вытяжной конструкции. Оголовок дымовой трубы – функциональный доборный элемент.

Назначение

Дымники выполняют несколько функций:

• Защищают дымоход от разрушения под действием дождя, снега, ветра.
• Предохраняют трубу и отопительные котлы от попадания осадков, что может негативно сказываться на их работе.
• Закрывают канал от птиц, листьев, мусора.
• Нормализуют давление, служат для усиления тяги, предохраняют от эффекта обратной тяги.
• Защищают кровлю от искр, что имеет значение для котлов на твёрдом топливе.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

• Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
• Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
• Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Виды оголовков

*

Колпаки для дымовых труб отличаются разнообразием форм. Существует два основных вида оголовков: простой козырёк (различных конфигураций) и дефлектор.

Обычный оголовок, представляющий собой крышку, закрывающую верх дымохода, защищает систему от мусора и влаги. При правильной установке на 15 -20 % увеличивает полезное действие вентиляционной системы. Бывает он нескольких форм:

• двускатный;
• четырёхскатный;
• вальмовый;
• зонт;
• плоский;
• конусный колпак.

Двускатный и четырёхскатный – самые простые виды колпаков на трубу. Напоминают обычную крышу жилого дома. Хорошо справляются с защитой трубы. Их легко сделать собственноручно.

У вальмового колпака также 4 стороны, 2 из которых треугольные, 2 – трапециевидные. Чаще устанавливается на квадратных и прямоугольных трубах. Обеспечивает хорошую защиту дымохода, облегчает схождение снега.

*

Плоский оголовок смонтировать проще всего, но он наименее эффективен. Слой снега на его поверхности может деформировать изделие, привести к быстрому выходу из строя мест креплений.Колпаки зонтичный и конусный отличаются только углом наклона ската. На конусном меньше задерживается снег, но свои функции по защите и увеличению тяги выполняют оба. Сделать своими руками такой колпак на дымоходную трубу из листа оцинковки не представляет сложности.

Внимание! Для функционирования оголовка нужно соблюдать несколько правил монтажа. Основное: расстояние между верхним краем дымохода и нижним краем козырька должно быть 10 см. Меньшее расстояние затруднит прохождение отработанных газов и дыма, большее будет способствовать задуванию котла. Расстояние в 10 см проверено временем, менять его не рекомендуется.

*

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

*

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

Существует несколько видов дефлекторов:

• ЦАГИ.
• Вольперта – Григоровича.
• Н-образный дефлектор.
• Ротационный: шаровидный, флюгер.

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

Имеет минусы:

• В безветренную погоду тяга ухудшается.
• При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

*

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

• Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
• Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
• Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Технология установки

Существуют правила, регулирующие высоту дымохода с учётом расстояния до конька крыши. Неправильный расчёт высоты приведёт к снижению тяги и даже к обратному движению, то есть к задымлению помещения. Если на пути воздушных потоков будет стоять коньковый скат крыши, то именно такой эффект и получится.

Технология регламентирует:

• На плоской кровле высота дымохода должна составлять не менее 0,5 м.
• На двускатных, четырёхскатных и вальмовых крышах дымовая труба, отстоящая от конька на расстояние до 1,5 м, должна быть выше него на 0,5м.
• Если от трубы до конька 1,5 – 3 м, то устье дымохода может быть вровень с коньком по горизонтали.
• Если дымоотводный канал отстоит от конька более чем на 3 м, то угол между ними не должен быть больше 10 градусов.

При желании колпак или дефлектор для трубы дымохода можно изготовить своими руками, если имеется хотя бы минимальный опыт работы с металлом, ножницы по металлу, лист нержавейки, измерительные инструменты (линейка, рулетка). Сначала делается схема и чертёж будущего дефлектора. Заготовки вырезаются из картона или плотной бумаги, затем переносятся на лист нержавеющей стали.

Внимание! При расчёте размеров следует помнить, что верхняя часть оголовка должна быть больше трубы на 10 см, расстояние между трубой и колпаком – 10 см.

Изготовление колпака в виде конуса на трубу дымохода

Порядок действий:

• Сначала замеряется длина окружности трубы, откладывается на картоне. Чтобы было легко надеть основание на дымоход, добавляется 30 — 40 мм. Полоса такой длины будет служить основанием-хомутом.
• Радиус трубы замеряется, чертится окружность с припуском 15 мм для выступающих краёв. От центра чертится сектор с дугой около 120 мм. Этот клин вырезается.
• Края всех отдельных деталей совмещаются, крепятся клёпочным соединением.
• Ножки для грибка делаются из узких полос стали, сложённых в 2 – 3 слоя для крепости.
• Опоры крепятся к зонту и хомуту.
• Места соединений грунтуются, готовое изделие красится антикоррозийной краской.

Изготовление дефлектора Григоровича – Вольперта

Изготавливается по аналогии с конусным колпаком:

• Делаются два зонтика, соединяются друг с другом краями. В верхнем конусе делаются надрезы по краям для крепления к ним стоек. Диаметр конусов в два раза превышает диаметр трубы дымохода.
• Дефлектор имеет ширину в 1,5 и высоту в 1,6 диаметра дымового канала. Внешний цилиндр изготавливается аналогично цилиндру диффузора. Свернув заготовки, стыкуют их клёпками.
• Лапками соединяют зонт с диффузором, всю конструкцию вставляют во внешний цилиндр.

Оголовок для печной трубы Вимос-пром 400*520 мм коричневый

Каталог товаров

Каталог товаров

Оплата заказа по номеру

Введите номер заказа для оплаты

Товар Закончился! Можно приобрести только на тех базах, где он “В наличии”.

Описание

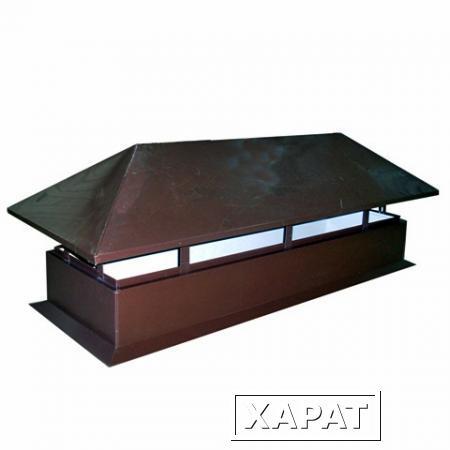

Оголовник для печной трубы с полимерным покрытием коричневый 400х520мм изготовлен из высококачественной оцинкованной стали с полимерным покрытием, с толщиной покрытия 0,45 мм, что исключает необходимость дополнительного ухода и покраски в течение всего срока эксплуатации. Оголовок сэндвич дымохода оцинкованный и качественно собран, как и все элементы дымохода, предназначенные для быстрого монтажа утепленных дымоходов. Имеет удобную декоративную конструкцию. Это не просто декоративный элемент, которым можно пренебречь, а важная комплектующая, способная уберечь от многочисленных проблем по восстановлению как дымохода, так и кровли. Задумывались ли вы, сколько вреда может принести простая птичка, попавшая в дымоход. Сколько головной боли вызовут последствия постоянного попадания воды, снега. Важный элемент “Оголовник” избавит Вас от этих проблем.

В наличии 3000 ₽

Характеристики

• Размеры

• Длина:

  520 мм

• Ширина:

  400 мм

• Высота:

  330 мм

• Размеры в упаковке

• Длина упаковки:

  520 мм

• Высота упаковки:

  330 мм

• Ширина упаковки:

  400 мм

• Вес, объем

• Вес нетто:

  3.52 кг

• Вес брутто:

  3.52 кг

• Другие параметры

• Страна происхож.:

  Россия

• Торговая марка:

  Вимос-пром

• Цвет:

  коричневый

• Производитель:

  Вимос-пром

Отзывы

Пока никто не оставил отзыв о товаре.

Авторизуйтесь! И будьте первым!

Характеристики

Торговый дом “ВИМОС” осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

• Возврат товара надлежащего качества
• Возврат и обмен товара ненадлежащего качества

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Оголовок для печной трубы Вимос-пром 400*520 мм коричневый на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Оголовок для печной трубы Вимос-пром 400*520 мм коричневый

 в магазине Санкт-Петербург вы можете в интернет-магазине “ВИМОС”.

Сертификаты

24055758 Информационное письмо.pdf

Статьи по теме

• Крупнейший отечественный производитель материалов ТМ «Изоспан»
• Чем красят OSB-плиты
• TYTAN – отличный помощник

Как сделать оголовок на трубу дымохода из кирпича своими руками

Главная / Дымоходы

Назад

Опубликовано: 26. 12.2020

Время на чтение: 4 мин

0

598

Такой доборный элемент как оголовок на трубу дымохода можно смело считать одним из важных, ведь конструкция не только обладает защитными функциями, но и способна придать эстетичности кровле.

Благодаря удачно продуманным дополнениям из высококачественного материала можно оградить дымоход от попадания грязи или влаги, что повлияет на производительность вытяжного приспособления и его долговечность.

Хочу обратить внимание на общепринятые требования к изделию, виды и конструкцию незаменимой детали, не менее интересно будет рассмотреть, как сконструировать его самостоятельно. Во всех мелких подробностях лучше разбираться последовательно.

• 1 Оголовок, дефлектор или зонт: есть ли разница?
• 2 Требования к оголовку
• 3 Конструкция
• 4 Виды
• 5 Самостоятельное изготовление 5.1 Материалы

6 Как смонтировать оголовок дымовой трубы

7 На какой высоте устанавливать

Оголовок, дефлектор или зонт: есть ли разница?

Чтобы ответить на этот часто задаваемый вопрос, нужно разбираться со всеми типами конструкции по отдельности, ведь каждая из них несколько отличается строением.

Но среди мастеров бытует мнение, что все три слова являются синонимами, попробуем разобраться так ли это на самом деле. Из функций оголовка коаксиального дымохода можно выделить такие позиции:

1. Защита прохода от снега, дождя и ветра.
2. В рабочий канал не смогут залететь птицы или листья.
3. Снижается риск возникновения обратной тяги, нормализуется давление.
4. Оборудование на твердом топливе не будет выбрасывать опасные искры, что убережет кровлю или фасад от возгорания и повреждений.

Зонт достаточно прост в исполнении, эта деталь также крепится к стояку и предназначена для выхода вредных элементов сгорания в атмосферу. Не менее важна защитная функция, труба ограждается от осадков, которые могут повлиять при попадании на производительность и долговечность конструкции.

Дефлектор можно поставить на второе место после оголовка, это обусловлено тем, что такое приспособление способно стабилизировать тягу, происходит это при сильном ветре.

Устройство намного сложнее сконструировано, чем зонт, взглянув на цену готовой продукции, можно сделать вывод, что оно не только качественней и долговечней, но и способно обеспечить большую пользу в процессе эксплуатации котла.

Какие бывают дефлекторы для дымохода

Оголовки труб встречаются в следующих разновидностях:

1. «Конус-зонт». Этот наиболее популярный дефлектор обеспечивает для дымохода надежную защиту от осадков. Руководствуясь эстетическими соображениями, установку этого самого простого оголовка лучше проводить на небольших постройках типа бани, летней кухни, лесного домика и т.п.
2. «Конус-дефлектор». Оснащен круговой ветровой защитой. Спроектирован этот оголовок на печную трубу специально для районов с частыми сильными ветрами и ураганами. При помощи данного дефлектора достигается предотвращение противотяги, которая часто возникает при внешнем задувании. Главным недостатком подобной конструкции является высокий риск вылета искр на поверхность крыши. Если кровля сделана из возгораемых материалов, потребуется дополнительная укладка возле трубы противопожарной защиты.
3. Утепленный оголовок. Данный элемент призван не только защищать дымоход, но и украсить крышу. Это целая защитная конструкция, окружающая трубу со всех сторон: верхняя часть конструкции оснащается довольно крупным дефлектором, предусматривающий возможность установки даже декоративного флюгера.

В состав любой модели стального оголовка входит несколько составных элементов. Нижний цилиндр крепится на трубе, верхний цилиндр, или как его называют – диффузор, выполняет функцию защиты и усиления тяги. Верхний защитный элемент (зонтик) не позволяют попадать внутрь дымохода дождю и снегу.

Требования к оголовку

Из общепринятых строительных норм можно сделать краткий вывод, дополнительное приспособление дымоходной трубы не должно препятствовать выходу вредных для здоровья человека газов. Но это еще не все требования, есть несколько уточнений, таких как:

1. Если сэндвич труба будет удалена от конька на расстояние менее 1,5 метра, то вершина конструкции оголовка должна быть возвышена минимум на 50 сантиметров по отношению к верхней точке крыши.
2. При удалении дымохода от конька до 3 метров, деталь должна быть в одной горизонтали с ним.
3. Превышающее значение 3 метров потребует установку ниже линии по отношению к вершине крыши на 10 градусов.
4. Бывают случаи, когда высота кладки может быть выше, чем 1,2 метра, в этой ситуации нужно предусмотреть специальные крепления в виде растяжек перед установкой колпака.

Монтаж на дымоход достаточно прост, ведь такие приспособления выходят в продажу сборными, подогнать все размеры под общепринятые требования получится довольно просто даже без помощи специалистов.

Из чего класть дымоход?

Проектируя конструкцию дымохода, необходимо учитывать много факторов, которые она обеспечивает, например:

• Материал и расположение трубы.
• Необходимая тяга, форма, сечение, высота и теплоизоляция дымохода.
• Проход дымохода через этажные перекрытия и проход через крышу.
• Расположение оголовка на крыше и особенности конструкции.

Если это газовое отопление, предпочтительно использовать для дымохода нержавеющую сталь. Этот материал, стойкий к влиянию высоких температур, не подвержен большинству видов коррозий, мало весит и достаточно долговечен, в отличие от оцинкованной стали. Для твердого топлива такой вариант совершенно не подходит. Температура будет в разы выше, и сталь не выдержит такого напора долго.

Также из стальной трубы изготавливают так называемые сэндвич-дымоходы, когда труба покрыта дополнительным слоем теплоизоляции, позволяющим устанавливать такой элемент не только внутри помещения, но и снаружи.

Керамический дымоход очень долговечен, но есть высокие требования по установке такового. В первую очередь необходимо убедиться, что фундамент дома рассчитан на вес такого канала. Затем следует удостовериться, что планировка помещения позволит сделать трубу строго вертикально, поскольку только такое положение гарантирует хорошую тягу. Подходит практически для любого топлива, так как считается самым прочным и долговечным.

Самый дорогой в исполнении – коаксиальный дымоход. Он наиболее современный. Поставляется модулями, сборка сверхбыстрая и несложная. Основной плюс – это повышенная безопасность. Он также универсален и подходит для разного топлива.

Кирпичные дымоходы не рекомендуются для газового обогрева, тяга тяжелой и массивной конструкции будет невелика, а очистка требуется регулярная. При этом срок службы небольшой. Зато он идеально подходит для твердотопливного котла.

Определившись с дымоходом и топливом, не стоит забывать о том, что последнее может поменяться. Поэтому дымоход лучше выбирать наиболее универсальный. С таким в будущем можно заменить котел, без дополнительных доработок.

Конструкция

Каждая модель может иметь такие полезные дополнения как:

1. Диффузор.
2. Искрогаситель.
3. Капельник.
4. Флюгер.
5. Откидная крышка.
6. Двойная крыша.

Наличие подобных современных составляющих нужно проверять во время покупки, опытный продавец-консультант без проблем сможет объяснить предъявляемые вопросы. Варианты исполнения с диффузором способны существенно снизить риск возникновения обратной тяги, потоки будут правильно распределяться, и эксцессы сведутся к минимуму.

Капельники помогают ускорить стекание влаги, которая образовывается как конденсат или попадает из-за обильных осадков.

Искрогасители предоставят дополнительную защиту от горящих мелких элементов, при обильном количестве они запросто повредят кровельное покрытие, выглядит дополнение как металлическая сетка, мусор также будет удерживаться ею, что говорит о практичности составляющей.

Виды оголовков дымохода

Для каждого вида топлива стоит подбирать свой колпак. У каждого типа есть свои преимущества и недостатки. На сегодняшний день имеются четыре варианта:

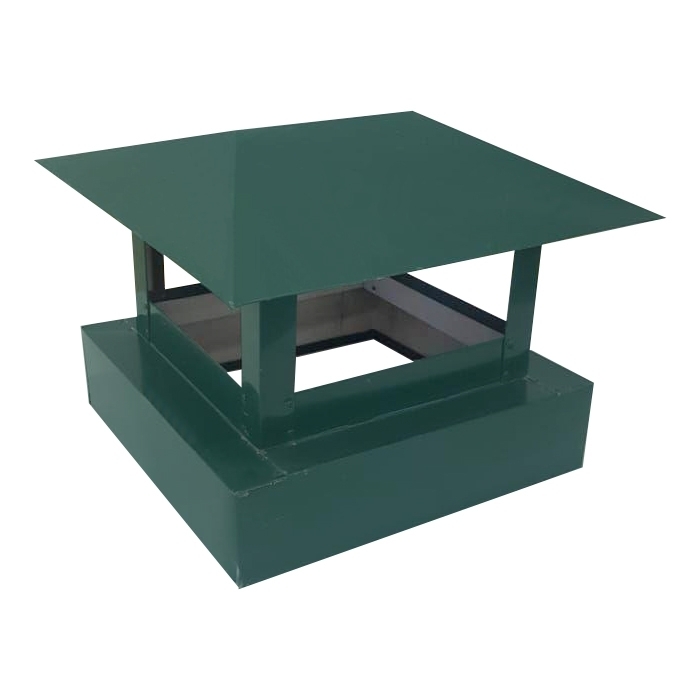

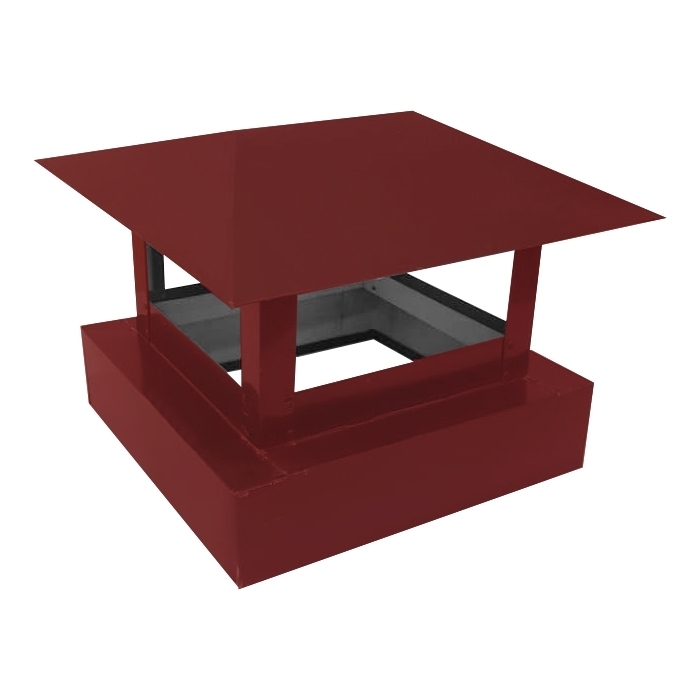

1. Самый обычный и распространенный вид – зонт. Сейчас имеет множество разнообразных форм, может быть плоским, выпуклым, округлым и др. Самое главное – обращать внимание на качество изготовления.
2. Колпак с вальмовой крышей. Это достаточно мощный, крупный элемент. Для этого вида характерны скаты треугольной или трапециевидной формы.
3. Колпак с откидным верхом. Может быть любой формы. Как правило, отличается тем, что поверх него устанавливают различные декоративные элементы, флюгеры. Это удобный оголовок в эксплуатации.
4. Дефлектор – оголовок дымохода наиболее распространенный для помещений, требующих усиленной тяги.

Виды

Я классифицирую оголовки по трем признакам, наличие вышеприведенных дополнений, форма изделия и материал, применяемый для создания приспособления.

• стальная конструкция считается самой простой, буквально через 10 лет срок эксплуатации такого типа колпака закончится и потребуется замена;
• нержавеющее дополнение дымохода из кирпича сможет порадовать производительностью хозяев постройки на протяжении 30 лет;
• приспособления из меди также пользуются спросом, это обусловлено высокими показателями долговечности, большинство из составляющих служит до 50 лет, что является отличным результатом;
• цинк-титановые элементы кровли считаются самыми дорогими на рынке, но их надежность сможет удивить даже самых скептически настроенных людей.

Дома с отоплением на твердом топливе лучше не снабжать оголовками для трубы дымохода из окрашенной стали, их внешний вид довольно быстро потеряет эстетичность, оттенок меняется после нагрева.

Формы элемента также могут быть разными, это относится к крыше изделия, в некоторых случаях специалисты различают их по таким показателям как:

1. Двускатный тип.
2. Четырехскатный.
3. Плоский.
4. Конусообразный.

Первый вид можно смело назвать самым простым в исполнении, такие элементы получится запросто сконструировать самостоятельно. Четырехскатные конструкции зачастую применяют при оснащении дымоходов прямоугольного образца. Плоский тип будет непрактичен зимой, снежные массы довольно долго сходят из-за отсутствия скатов.

Конусообразный зонт известен многим, он нужен, чтобы не устанавливать капельник, наиболее подходящим будет для дымохода сэндвича.

Как выбрать колпак на трубу дымохода

Функциями колпаков являются усиление тяги, предотвращение разрушения кладки из кирпича, увеличение коэффициента полезного действия дымоходной трубы (до 20%). Поэтому к выбору оголовка необходимо отнестись очень серьезно.

На начальном этапе необходимо определиться с конструктивными особенностями оголовка. Для печной трубы достаточно будет обычного колпака, который эффективно защитит от влаги и дождя, а также предотвратит задувание в печку.

Для более сложных дымоотводных систем требуется подбор колпака с конусом для разнесения дыма и со встроенным дефлектором. Отличия оголовков в зависимости от типа дымохода заключаются в технологии монтажа защитного колпака и особенностях элементов крепления.

Важен также выбор материала изготовления оголовков. Медные конструкции дороже, чем стальные, но они более надежны и долговечны. Характеристики цинк-титановых образцов близки к медным и отличаются высокой прочностью. Изделия из стали имеют срок эксплуатации 10-15 лет.

Для сложных дымоходных систем может понадобиться оголовок с дополнительными элементами — искрогасителем или дефлектором

Некоторые модели имеют специальную защитную сетку, которая препятствует проникновению мусора внутрь трубы, но она незначительно ослабляет тягу.

Самостоятельное изготовление

Проще всего сконструировать двухскатный вид оголовка, именно этот алгоритм действий и будет рассматриваться. Подобное дополнение отлично впишется в прямоугольную дымоходную трубу.

Без подготовительных работ не обойтись, нужно закупить все составляющие и достать определенный набор инструментов. К необходимым вещам стоит отнести:

1. Ножницы для резки металла.
2. Тиски.
3. Перфоратор.

Материалы

Сюда относятся такие важные составляющие как:

1. Уголки.
2. Лист определенного размера.
3. Профильная труба.

По поводу основной составляющей конструкции можно выделить один нюанс, металлические листы не прослужат больше 10 лет, специалисты с опытом всегда советуют делать вещь один раз, но надолго.

В случае отсутствия средств нужно отдать предпочтение дешевым материалам, но при их наличии лучше закупить как минимум медь или нержавейку, цинк-титан будет доступен не каждой среднестатистической семье, но если возможность его закупить представится, то стоит это сделать.

Прежде чем приступать к изготовлению, необходимо замерять дымоходную трубу, чтобы готовая составляющая беспроблемно в нее поместилась лучше прибавить 5 миллиметров. Используя схему или чертеж с размерами, создается основание, для этого нужны уголки, после чего переходят к стойкам.

Ширину пластины специалисты в таком вопросе не советуют делать больше 20 мм, это оптимальный размер. Лист из выбранного материала нужно согнуть в тисках, предварительно вырезав его в соотношении 2 к 3, полученная деталь будет двухскатной, если выдержать 90 градусов.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

• Изготовление защитного колпака своими руками начинается со снятия мерок с дымохода. Для этого удобнее пользоваться металлической линейкой или мерной лентой. Измерения производятся точно, без спешки.
• Следующий этап – создание выкройки на картоне. Учтите, что зонт должен надеваться на дымоход легко, без усилия, поэтому к размерам трубы прибавляют зазор 4-5 мм.

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Как смонтировать оголовок дымовой трубы

Не будет лишним перед сборкой и непосредственной установкой на основание покрыть детали грунтовкой. Чтобы собрать конструкцию, потребуется сделать несколько отверстий и соединить основные составляющие с помощью заклепок для плотной фиксации.

Если материал будет из чистого металла, все составляющие можно проварить, применяя сварочный аппарат, но когда такой возможности нет, то заклепки придут на помощь, подобные эксцессы зачастую возникают с оцинковкой и медью, для работ нужно специализированное оборудование. Монтаж производится после герметизации швов, элемент крепится плотно к дымоходу с помощью перфоратора.

Установочные размеры

Выбираем и устанавливаем дефлектор (оголовок) на дымовую трубу

Дымоход предназначен для отвода вредных продуктов сгорания из помещения. Работу дымоотводящего канала обеспечивает естественная тяга, возникающая в результате разности давления и температуры. Чтобы максимально использовать возможности дымохода, на его верхнюю часть устанавливается дефлектор дымовой трубы.

Дефлектор – обязательный элемент дымовой трубы

На какой высоте устанавливать

Этот момент также является одним из главных, лучше придерживаться технологических норм, которые для плоской крыши будут составлять не меньше 0,5 метра, двускатные и четырехскатные каркасы потребуют выдержать расстояние от конька до 1,5 метра, а высота останется прежней.

Не менее внимательно нужно отнестись к элементам, которые удалены на 3 метра, тогда оголовок на трубу дымохода может быть в уровень с верхней точкой.

Если значение превышает 3 метра от конька, то угол не должен быть больше 10 градусов, придерживаясь этих правил, можно достичь максимальной производительности и существенно снизить риск возникновения различных эксцессов.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.
Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Расчет параметров кирпичного дымохода

Для качественного монтажа дымоотводной системы требуется предварительный расчет основных параметров – высоты трубы и сечения канала для отвода газов. Это позволит обеспечить отличную тягу и безопасную эксплуатацию конструкции.

Высота трубы

Данный параметр определяется на основании технических требований:

• Минимально допустимый перепад высоты между решеткой колосника и оголовком – 5 метров.
• Если крыша выполнена из воспламеняющихся материалов, высота дымоходного оголовка составит 150 см; при настилке кровли из негорючего материала высота составит 50 см.

Наличие парапета или конька не должно создавать помех для безопасной эксплуатации дымохода. Для этого соблюдаются следующие правила:

• При расположении трубы на расстоянии 150 см от конька или парапета ее возвышение над ними составляет 50 см.
• При удалении оголовка дымохода от парапета и конька на расстоянии от 150 до 300 см не требуется дополнительного возвышения.
• При удалении оголовка от края кровли на 300 см он может быть расположен ниже конька на высоту по наклонной прямой с углом в 12 градусов.

Если на территории участка расположено высокое строение, дымоход должен быть на 50 см выше его крыши.

Сечение канала

Если дымоход обустраивается для металлической печи или для твердотопливного котла, тогда расчет подходящего сечения проводится с учетом рабочей мощности оборудования:

• Мощность – до 3,5 кВт, сечение – 14×14 см.
• Мощность – от 3,6 до 5,1 кВт, сечение – 14×20 см.
• Мощность – от 5,1 до 6,9 кВт, сечение – 20×27 см.
• Мощность – от 7,1 кВт, сечение – 27×27 см.

Данные о мощности заводского отопительного оборудования указаны в техническом паспорте. Для самодельных устройств подобный параметр рассчитывается по формуле:

W = V×0,63×0,8×E/t, где

W – мощность отопительного оборудования (кВт).

V – объем топочного отделения (куб. м).

0,63 – коэффициент средней загрузки топочного отделения.

0,8 – коэффициент, определяющий часть топливного материала, который сгорает полностью.

Е – тепловая энергия топливного материала (кВт×ч/куб. м).

T – длительность горения одной загрузки топлива (час).

Тепловая энергия зависит от типа древесины и степени ее влажности.

Советы мастеров по установке оголовка собственноручно

Имея некоторые знания и навыки, вполне можно не только установить, но и создать оголовок своими руками. Если же работать с чем-то подобным не приходилось, лучше вызвать мастера.

При установке колпака нужно учитывать совместимость его с дымоходом, по функциональности и размерам. Слияние дымоходной трубы и основания оголовка должно быть без зазоров, крепким и совместимым по техническим характеристикам.

Самостоятельно проще всего устанавливать стальные колпаки. В современном строительстве дымоход практически всегда имеет стандартный размер, под который легко подобрать оголовок.

В работе важно соблюдать меры предосторожности и технику безопасности, закреплять лестницу, иметь нужные инструменты, а лучше всего воспользоваться дополнительной страховкой (тросом) во время работы.

Перед установкой оголовка лучше разобрать его, а перед началом работы понять принцип, и только после этого приступать к операции. Стандартные колпаки имеют 3 самые важные детали: основание, диффузор и зонтик. Основание прикрепляется к трубе дымохода специальными креплениями на болтах. Нужно крепить достаточно устойчиво, полностью затягивая болты. Затем устанавливается дефлектор, а после – зонт.

Незначительные детали требуют значительного внимания. Помните, что не стоит экономить на мелочах. Как правило, от них зависит работоспособность всего элемента.

Что представляет собой дымоход из кирпича и где он используется

Дымоходы служат для отвода газообразных продуктов горения в печах, каминах и отопительных котлах. Дым, угарный газ и сажа под действием тяги выносятся из топки в трубу и выводятся наружу. По ходу движения они остывают, отдавая тепло в стены дымохода.

Для отвода продуктов сгорания из кирпичной печи нужно возводить дымоход из того же материала, т. е. из кирпича

В отличие от металлических труб, дымоход из кирпича имеет:

1. Более высокий коэффициент теплоёмкости. Из-за этого эффективность таких дымоходов выше. Накапливая тепло внутри себя, кирпич постепенно отдаёт его внутрь жилого помещения, тем самым продлевая время нагревания воздуха.
2. Высокую термическую стойкость. Температура газов в результате сгорания топлива доходит до 800 оС. Металлические дымоходы, разогреваясь до такой температуры, со временем «прогорают», деформируются, на стенках образуется водный конденсат. Смешиваясь с сажей, вода превращается в агрессивный химический реагент.
3. Разнообразие архитектурных форм. Кирпичная труба органично вписывается в стиль строения, придаёт ему дополнительное оформление. Массивность дымоотвода делает трубу устойчивой к механическим повреждениям, мало подверженной воздействию стихийных атмосферных явлений. Металлические трубы, напротив, необходимо тщательно закреплять, в некоторых случаях даже применять растяжки.

Но у кирпичного дымохода существует также и довольно значительный минус. В дачных домах и загородных коттеджах нет возможности складывать трубы цилиндрической формы, которые являются идеальными для прохождения раскалённых газов. Внутренне сечение квадратной или прямоугольной формы создаёт препятствия для истечения дыма. Вследствие этого на внутренних стенках быстро образуется слой нагара, который уменьшает тягу. Соответственно, их приходится чистить чаще, чем металлические.

конструкция, изготовление и монтаж, советы мастеров

В современном мире делать ремонт и облагораживать жилище и территорию вокруг – сплошное удовольствие. Широкий ассортимент разнообразных товаров, новейшие разработки в сферах строительства и дизайна и другие плюсы делают эту работу проще. Прогресс не обошел стороной и крыши, оформление чердачных окон и дымоходов.

Оголовок дымохода не только эстетически необходим, но и несет большую функциональную нагрузку. Многообразие форм, материалов, способов крепления делают оголовки узнаваемой деталью, но еще они улучшают работу отопительной системы.

Функциональность оголовка дымохода

Колпак поверх дымоходной трубы имеет много разновидностей. Но функции у них похожи:

• Улучшение тяги дымохода. Оголовок кирпичного дымохода проектируется таким образом, чтобы тяга увеличивалась благодаря внешним потокам воздуха.
• Защита трубы от внешних осадков, мусора и затухания пламени.
• Препятствие перепадов давления в дымоходной трубе, нормализация существующего давления для более эффективной работы отопительной системы.

Таким образом, установка оголовка на трубу дымохода – не просто прихоть, а важная деталь всей отопительной системы. Выбирая данный элемент, следует помнить, что в нем, как и в любом устройстве, имеются свои нюансы.

Виды оголовков дымохода

Для каждого вида топлива стоит подбирать свой колпак. У каждого типа есть свои преимущества и недостатки. На сегодняшний день имеются четыре варианта:

1. Самый обычный и распространенный вид – зонт. Сейчас имеет множество разнообразных форм, может быть плоским, выпуклым, округлым и др. Самое главное – обращать внимание на качество изготовления.
2. Колпак с вальмовой крышей. Это достаточно мощный, крупный элемент. Для этого вида характерны скаты треугольной или трапециевидной формы.
3. Колпак с откидным верхом. Может быть любой формы. Как правило, отличается тем, что поверх него устанавливают различные декоративные элементы, флюгеры. Это удобный оголовок в эксплуатации.
4. Дефлектор – оголовок дымохода наиболее распространенный для помещений, требующих усиленной тяги.

Нюансы

Важно обращать внимание на материал, из которого выполнен оголовок. Но материал дымоходной трубы не менее важен. Правильная и эффективная работа отопительной системы зависит от грамотной совокупности и учета вида топлива. Если под отопление разрабатывается новый проект, необходимо учитывать топливо перед постройкой дымохода. Если же система готовая, менять приспособленное топливо на другой вид не рекомендуется.

Из чего класть дымоход?

Проектируя конструкцию дымохода, необходимо учитывать много факторов, которые она обеспечивает, например:

• Материал и расположение трубы.
• Необходимая тяга, форма, сечение, высота и теплоизоляция дымохода.
• Проход дымохода через этажные перекрытия и проход через крышу.
• Расположение оголовка на крыше и особенности конструкции.

Если это газовое отопление, предпочтительно использовать для дымохода нержавеющую сталь. Этот материал, стойкий к влиянию высоких температур, не подвержен большинству видов коррозий, мало весит и достаточно долговечен, в отличие от оцинкованной стали. Для твердого топлива такой вариант совершенно не подходит. Температура будет в разы выше, и сталь не выдержит такого напора долго.

Также из стальной трубы изготавливают так называемые сэндвич-дымоходы, когда труба покрыта дополнительным слоем теплоизоляции, позволяющим устанавливать такой элемент не только внутри помещения, но и снаружи.

Керамический дымоход очень долговечен, но есть высокие требования по установке такового. В первую очередь необходимо убедиться, что фундамент дома рассчитан на вес такого канала. Затем следует удостовериться, что планировка помещения позволит сделать трубу строго вертикально, поскольку только такое положение гарантирует хорошую тягу. Подходит практически для любого топлива, так как считается самым прочным и долговечным.

Самый дорогой в исполнении – коаксиальный дымоход. Он наиболее современный. Поставляется модулями, сборка сверхбыстрая и несложная. Основной плюс – это повышенная безопасность. Он также универсален и подходит для разного топлива.

Кирпичные дымоходы не рекомендуются для газового обогрева, тяга тяжелой и массивной конструкции будет невелика, а очистка требуется регулярная. При этом срок службы небольшой. Зато он идеально подходит для твердотопливного котла.

Определившись с дымоходом и топливом, не стоит забывать о том, что последнее может поменяться. Поэтому дымоход лучше выбирать наиболее универсальный. С таким в будущем можно заменить котел, без дополнительных доработок.

Материал изготовления

Лидером по соотношению долговечности и эстетичности является медь. Однако следует учитывать, что при оголовке дымохода из меди необходимо обеспечить идеально правильную установку и использовать исключительно медные крепления. Ведь в сочетании с другим металлом медь очень быстро окисляется.

Оголовок на кирпичную трубу дымохода очень часто ставят из стали. Этот материал менее долговечен, чем медь, но он в несколько раз дешевле. Отлично подходит такой оголовок для сэндвич-дымохода. Но важно выбирать именно сталь. Кстати, из алюминия производят оголовок коаксиального дымохода.

Иные модели

Не менее распространены элементы из сплава цинка-титана. Они похожи на медные оголовки и по техническим, и по внешним характеристикам. Но также требуют грамотной установки.

Относительно новая модель на рынке – полимерные модели. Однако они уже зарекомендовали себя как очень хрупкие.

Особенности

При выборе оголовка важно помнить, что главное – это не внешние характеристики, а технические. Не стоит устанавливать крашеные оголовки для котлов с сухим топливом. Они не выдерживают большой температуры, быстро меняют цвет, а краска начинает облезать.

Современные модели имеют различные примочки, например, искроулавливатели, встроенный дефлектор, различные украшения и флюгеры.

Следует учесть, что форма важна не только для улучшения качества дымохода, но и для того, чтобы при осадках вода не замерзала по краям оголовка, а снег не скапливался у бортиков. Следовательно, лучше приобретать модели с покатыми краями, достаточно прикрывающими края дымохода.

Как поместить оголовок на крыше?

При проектировке отопительной системы с дымоходом очень важно соблюдать технику безопасности. В подобных проектах пренебрегать правилами опасно не только для собственной жизни, но и для жизней всех жителей помещения. При проектировке важно учитывать вес системы. Это нужно для того, чтобы фундамент помещения выдержал нагрузку. Учитываются особенности топлива и дымохода, вывод последнего и размещение оголовка на крыше дома. Важно знать такие моменты:

• Если коньки крыши выполнены из пожароопасных материалов, обязательно выводится дымоход минимум на полтора метра.
• При расстоянии дымохода от конька крыши от полутора метров и менее, оголовок необходимо устанавливать выше, минимум на 50 сантиметров.
• При дымоходной трубе на крыше выше метра необходимо устанавливать растяжки. Иначе дымоход окажется неустойчивым.

Правил много, но их нужно соблюдать для безопасности своей и семьи.

Советы мастеров по установке оголовка собственноручно

Имея некоторые знания и навыки, вполне можно не только установить, но и создать оголовок своими руками. Если же работать с чем-то подобным не приходилось, лучше вызвать мастера.

При установке колпака нужно учитывать совместимость его с дымоходом, по функциональности и размерам. Слияние дымоходной трубы и основания оголовка должно быть без зазоров, крепким и совместимым по техническим характеристикам.

Самостоятельно проще всего устанавливать стальные колпаки. В современном строительстве дымоход практически всегда имеет стандартный размер, под который легко подобрать оголовок.

В работе важно соблюдать меры предосторожности и технику безопасности, закреплять лестницу, иметь нужные инструменты, а лучше всего воспользоваться дополнительной страховкой (тросом) во время работы.

Перед установкой оголовка лучше разобрать его, а перед началом работы понять принцип, и только после этого приступать к операции. Стандартные колпаки имеют 3 самые важные детали: основание, диффузор и зонтик. Основание прикрепляется к трубе дымохода специальными креплениями на болтах. Нужно крепить достаточно устойчиво, полностью затягивая болты. Затем устанавливается дефлектор, а после – зонт.

Незначительные детали требуют значительного внимания. Помните, что не стоит экономить на мелочах. Как правило, от них зависит работоспособность всего элемента.

кладка кирпичной трубы для дымохода своими руками, монтаж дымоходной, дымовой трубы

Содержание:

Разновидности кирпичных дымовых труб
Строение печного дымохода

Выполнение распушки
Рекомендации по кладке дымохода
Новейшие системы дымоходов

Одним из основных конструкционных элементов печи является дымоход. Он служит для обеспечения хорошей тяги и процесса горения, а также для вывода угарных газов и дыма за пределы помещения. Хотя в настоящее время промышленность предлагает массу разнообразных материалов, дымоходная труба из кирпича считается наиболее приемлемым вариантом и выстраивается чаще всего. О ней мы и расскажем более подробно в данной статье.

Кирпич может применяться для строительства дымоходов от печей или котлов, продукты сгорания в которых имеют температуру не выше 300 ℃. Однако устанавливать кирпичный дымоход нельзя с котлами с пиролизным типом горения. В противном случае на стенках дымохода будет быстро накапливаться сажа, а также начнет образовываться конденсат. В конечном итоге такое использование дымовой трубы спровоцирует быстрое разрушение трубы и снижение эффективности оборудования.

Обратите внимание, что кладка дымовых кирпичных труб должна выполняться только в точном соответствии со строительными нормативами и правилами пожарной безопасности. Определиться с типом дымохода нужно до начала его строительства.

Разновидности кирпичных дымовых труб

В зависимости от конструкционных особенностей дымоходы могут быть:

1. Насадными (для печей). В данном случае кладка кирпичной трубы для дымохода выполняется в полкирпича и опирается на основу в виде печной кладки. Таким образом, дымоход служит продолжением печи. Данная конструкция встречается чаще всего. При таком типе кладки внутренняя часть дымохода имеет прямоугольную форму, что приводит к образованию вихревых потоков по углам трубы. Это явление существенно снижает тягу. Выходом из положения может стать обработка (оштукатуривание) углов внутри трубы специальным составом.
2. Коренными. Такая конструкция представляет собой отдельно стоящую дымовую трубу, которая соединена с печью или отопительным котлом с помощью патрубка. В верхней части подобные печные трубы из кирпича могут быть дополнены асбестовым отрезком с сечением в пределах 150-250 мм.
3. Сборными. Дымоход складывается из отдельных бетонных элементов, собранных воедино.
4. Стеновыми. Труба становится продолжением тепловых каналов, проложенных во внутренних стенках здания. Обратите внимание, что во внешних стенах дымоходы такого типа лучше не ставить, поскольку в них угарные газы будут слишком быстро остывать и оседать на стенках, способствуя накапливанию конденсата и сажи и снижая тягу.

Строение печного дымохода

Труба из кирпича для дымохода состоит из таких элементов:

• оголовок;
• шейка;
• выдра;
• распушка;
• надсадная труба.

На фундамент устанавливается надсадная труба. Зачастую она берет начало непосредственно над топкой печи и тянется до верхнего перекрытия. Для препятствования потоку угарных газов, посредством специальной перевязки кирпича в трубе устраиваются задвижки.

Непосредственно под верхним перекрытием дома размещают распушку. Чтобы получился данный элемент, кладку кирпича в верхней части трубы несколько расширяют. Назначение распушки в первую очередь заключается в обеспечении пожарной безопасности. Кроме того, она служит для прохода дымохода сквозь перекрытие и пространство между этажами. Обратите внимание, что внутреннее сечение трубы в месте распушки остается без изменений. Отрезок трубы, расположенный между перекрытием и кровлей, называется стояком. Это прямой участок общей конструкции.

Элемент дымохода, расположенный в месте прохождения его сквозь кровельный материал, называют выдрой. В нем предусмотрено некоторое расширение, которое позволяет предотвратить попадание осадков сквозь отверстие на чердак. Дополнительно ее можно обработать влагостойким материалом, что послужит в качестве теплоизоляции трубы.

Общая высота дымохода должна быть не менее 5 м. Чтобы довести его до нужной длины, в верхней части сооружают шейку. При этом внутреннее сечение трубы не должно увеличиваться.

Шейка заканчивается оголовком, то есть некоторым расширением внешнего диаметра трубы. Предназначен оголовок для защиты дымохода от разрушения и осадков. К нему также могут быть прикреплены дополнительные защитные сооружения.

Выполнение распушки

Общая методика кладки печных труб своими руками включает, в том числе, сооружение распушки.

Производится оно с соблюдением таких правил:

1. Сначала необходимо проверить горизонталь выполненной кладки, а также просчитать количество рядов, оставшихся до получения нужной высоты. Имеет значение также состояние сооружения (старое оно или новое), степень его усадки и материал, из которого оно изготовлено. Как правило, в новых домах распушка начинается с 6-8 см от перекрытия.
2. Расширение обычно включает несколько равнозначных напусков. Зачастую, выбирают схему с 4 напусками, ширина каждого из которых составляет 3 см. В ряде случаев это значение может быть увеличено до 6 см. Тем не менее существует определенный риск, что под давлением верхних кирпичей один из рядов может выдавиться из общей кладки. Обратите внимание, что внутренний диаметр трубы в распушке должен совпадать с общим сечением дымохода по всей его протяженности.
3. Кладку расширения нужно обязательно увязать с серединой дымохода, это делается вторым рядом. Несколько следующих рядов нужно начинать от просвета трубы. Внешние кирпичи кладки нужно некоторое время поддерживать, чтобы они не выпали.
4. Все швы в кладке не должны быть широкими. Размер напуска для каждого ряда лучше делать в пределах 3-3,5 см. Таким образом, по мере роста высоты, его размер достигнет половины кирпича. Поверх последнего ряда кладки расширения будет расположен стояк, то есть прямая ровная труба без расширений, доходящая до кровельного материала.

Рекомендации по кладке дымохода

Опытные печники рекомендуют следовать следующим простым правилам:

• Чем ближе планируется установить дымоход к коньку крыши, тем больше увеличивается высота его расположения. Поэтому установка печной трубы на крыше заранее тщательно планируется.
• Для недопущения зимой заметания дымохода, его высота должна превышать уровень крыши, как минимум, на 1 метр.
• Не рекомендуется простукивать кирпич в процессе кладки, так как есть шанс появления воздушных пробок, что повлечет ухудшение тяги.
• У трубы не должно быть дефектов, а установлена она должна быть строго вертикально.
• Все время контролируйте оба уровня кладки при помощи отвеса (прочитайте также: “Как выполнить кладку дымовой трубы из кирпича своими руками – теория и практика”).
• Лучше всего подойдет раствор из песка, глины и известкового молочка. Для улучшения сцепки кирпич смачивайте заранее.
• Огнеупорный кирпич для кладки подойдет лучше всего. Силикатный кирпич марки М150 имеет такие же основные свойства, но у него лучшие показатели морозоустойчивости.
• Если вы не знаете, какая у дома усадка, то распушку предпочтительнее начать ниже уровня перекрытия.
• Для реверса тяги на дымоходы устанавливают дефлектор. Если такового не имеется, то для скатывания осадки с трубы в выступах оголовка при помощи цемента под уклоном делают набивку (прочитайте также: “Как построить дымовую кирпичную трубу – пошаговое руководство”).
• При создании печных труб не обойтись без заглушек. Первую устанавливают в начале трубы для контроля силы тяги и природного вентилирования. Вторую монтируют перед расширителем для возможности чистки дымохода.

Новейшие системы дымоходов

В настоящий момент все большее распространение получают дымоходные системы, которые являются набором модульных блоков, сделанных из облегченного бетона. Благодаря тому, что они полые, в них удается размещать керамическую трубу, которая, как правило, утепляется минеральной ватой. Такой утеплитель дополнительно является отличным противопожарным материалом.

Данные системы подойдут к любому оборудованию, и дадут дополнительно обустроить вентиляцию.

Объяснение различных частей дымохода

Ваш дымоход — это гораздо больше, чем просто куча кирпичей и камин. Важно, чтобы вы знали как можно больше о различных частях дымохода, чтобы выявлять любые проблемы до того, как они выйдут из-под контроля, и чтобы вы могли лучше объяснить, что происходит, когда вы решите отремонтировать дымоход.

Вы никогда не можете быть в полной безопасности, имея дело с огнем, и поэтому мы здесь, чтобы объяснить все различные части дымохода, чтобы вы были готовы ко всему.

Внешние детали дымохода

Многие люди думают только о каминах, когда слышат слово дымоход. В то время как камин — это место, где происходит настоящий огонь, и на что все обращают внимание, дымоход — это гораздо больше, чем просто камин.

Внешний вид дымохода состоит из нескольких важных компонентов, которые абсолютно необходимы для работы и безопасности вашего дымохода и камина.

Ниже мы рассмотрим внешние части дымохода и их важность.

Кирпичи

Очевидно, вы знаете, что из кирпичей состоит дымоход, но они важнее, чем вы думаете. Кирпичи являются основой дымохода, и если они не в хорошем состоянии, ваш камин не будет работать должным образом, и безопасность вашего дома будет под угрозой.

Если кирпич и раствор на дымоходе испортились или были повреждены, в дымоход может попасть влага. Как домовладелец, вы знаете, что каждый раз, когда влага попадает в ваш дом, это проблема.

Структурная целостность вашего дымохода будет под вопросом, если кирпич и раствор не соответствуют стандартам. В таком случае вы можете доверить компании Vertical Chimney Care ремонт дымохода, а также его регулировку, чтобы он снова выглядел новым и функционировал должным образом. Свяжитесь с нами , чтобы начать ремонт дымохода.

Заглушка для дымохода

Заглушки для дымохода устанавливаются в верхней части дымохода и защищают от дождя, снега, мусора и даже попадания животных в дымоход.

По сути, это шляпа, закрывающая отверстие вашего дымохода, и они часто имеют проводку вокруг них для защиты от других факторов, помимо воды.

Венец дымохода

Не путать с колпаками дымохода, колпаки дымохода также находятся на верхней части дымохода. Однако они встречаются только на каменных дымоходах, а не на сборных или заводских.

Коронка представляет собой бетонную плиту, закрывающую большую часть отверстия в верхней части дымохода. Крышка – это то, что закрывает любое оставшееся отверстие, из которого выходит дым.

Крайне важно поддерживать свод дымохода в хорошем состоянии, поскольку он является основным барьером между внешней средой и дымоходом. Венчик слегка наклонен по бокам, чтобы дождь и снег не скапливались на дымоходе.

Если вы обнаружите, что ваш дымоход каким-либо образом поврежден, вы должны как можно скорее отремонтировать или заменить его.

Крышки желоба дымохода

Для тех, у кого есть сборные или заводские дымоходы, крышка желоба или верхняя часть желоба — это то, что находится сверху, закрывающее отверстие дымохода. Он выполняет ту же работу, что и дымоход в каменной кладке.

Чеканные крышки могут быть изготовлены из меди, нержавеющей стали, алюминия или оцинкованной стали. Медь и нержавеющая сталь являются более популярными вариантами из-за их прочности и долговечности. Алюминиевые крышки погонажей имеют множество вариантов цвета, но они не такие прочные, а оцинкованная сталь может ржаветь и является скорее краткосрочным решением.

Обшивка дымохода

Обшивка находится там, где ваш дымоход встречается с крышей. Это поможет защитить дымоход от проникновения влаги. Обшивка дымохода может быть изготовлена ​​из алюминия, стали, меди или винила, и крайне важно иметь обшивку в хорошем состоянии.

Обшивка не только помогает защитить дымоход, но и предотвращает попадание влаги на чердак или в помещения под ним.

Внутренние части дымохода

Теперь, когда вы знаете внешние компоненты дымохода, пришло время перейти к частям, которым уделяется наибольшее внимание – внутренним частям дымохода.

В дымоходе много внутренних частей, и все они играют важную роль в работе и безопасности вашего камина.

Дымоход

Дымоход вашего дымохода — это место, где дым от огня поднимается вверх и выходит из вашего дома.

Не забывайте каждый год проверять дымоход, потому что он может забиваться сажей и создавать опасность возгорания, если о нем не заботиться.

Дымовая камера

Непосредственно перед дымоходом находится дымовая камера, куда дым впервые попадает на своем пути наружу. Дымовая камера представляет собой зону с наклонными стенками, которая помогает создать более легкий путь для прохождения дыма к дымоходу.

В камере находится дымовая полка, которая представляет собой плоскую область, собирающую любую влагу или мусор, которые могут попасть через верхнюю часть дымохода.

Дымовая камера также является областью, которая может забиваться сажей и креозотом, поэтому важно очищать и осматривать ее не реже одного раза в год.

Заслонка горловины

Далее идет заслонка камина, также известная как заслонка горловины. Заслонка — это деталь, которая открывает и закрывает камин от дымохода. Вам нужно держать его закрытым, когда вы не используете камин, чтобы не допустить проникновения сквозняков в ваш дом.

При использовании камина у вас должна быть возможность открыть заслонку, чтобы выпустить дым, иначе он ворвется обратно в ваш дом. Правильно работающая заслонка камина является одной из самых важных частей дымохода.

Если вы обнаружите, что заслонка больше не выполняет свою работу, компания Vertical Chimney Care заменит ее. Свяжитесь с нами, чтобы купить новый клапан для камина.

Облицовка дымохода

Еще одна деталь дымохода, которая абсолютно необходима для безопасности вашего дома, — это облицовка дымохода. Дымоходные вкладыши охватывают стенки вашего дымохода и выводят дым вверх и наружу.

Они могут быть изготовлены из алюминия, нержавеющей стали или глины. Глиняные вкладыши наименее прочны из трех и обычно являются исходной облицовкой дымохода.

Когда придет время заменить футеровку в каменном дымоходе, лучше всего подойдет нержавеющая сталь. Он очень универсален, так как может быть жестким или гибким, чтобы идеально вписаться в ваш дымоход. Алюминиевые вкладыши используются только для газовых каминов.

Компоненты камина

В камине есть несколько разных частей головоломки. Первыми являются топка и очаг. Это место, где на самом деле разводят огонь.

Дополнительными элементами камина могут быть каминная полка, стеклянные дверцы или даже каминная топка целиком. Для каминов, уходящих под пол и в подвал, предусмотрены зольник, зольник и дверца для чистки.

Это место, куда вы можете сбрасывать пепел от предыдущих пожаров и убирать его позже, когда он накапливается в золоотвале, вместо того, чтобы убирать и выбрасывать пепел после каждого пожара.

Важно знать части дымохода

В дымоходе много разных частей, и обо всех нужно заботиться, чтобы ваш камин был безопасным и эффективным. Знание того, что представляет собой каждая деталь и ее назначение, поможет вам выявить проблемы и объяснить их в службе ремонта дымоходов.

Если вам нужно связаться с компанией по производству дымоходов, в Чикаго нет лучшего варианта, чем Вертикальная забота о дымоходах. Мы работаем в этом районе с 1985 года и посвятили наши продукты и услуги поддержанию чистоты и безопасности вашего дома.

Нужен ли вам вкладыш для дымохода, корона, заслонка или что-то среднее, вы можете начать свой проект с вертикального ухода за дымоходом! Свяжитесь с нами сегодня.

Как отремонтировать кирпичный дымоход

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 12 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.04.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон — лицензированный генеральный подрядчик с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ли Валлендер

Обзор проекта

Кладочные камины, будь то дровяные или газовые, представляют собой уютные элементы, которые представляют собой воплощение дома для многих владельцев. Тем не менее, трещины в кирпиче или в каменных швах между кирпичами являются ранним предупреждением о том, что ваш дымоход находится на пути к разрушению. Заделка трещин в кирпичном дымоходе может впоследствии сэкономить вам тысячи долларов на ремонте, а также обезопасить вас и вашу семью, уменьшив вероятность возгорания дымохода.

Маленькие трещины летом могут превратиться в удивительно большие трещины к следующей весне. Если оставить эти большие трещины во внешнем кирпиче без присмотра, проникновение дождя, снега и льда усилится. Затем вода начинает стекать вниз, иногда между внешним кирпичом и обшивкой, иногда дальше внутрь, между внешним кирпичом и дымоходом.

Оставленные без внимания, эти крошечные события могут накапливаться и приводить к катастрофе для кровельных систем и внутренних потолков, изоляции, стеновых стоек и даже полов.

Ремонт трещин для предотвращения пожара в дымоходе

Хуже того, трещины в кирпичном дымоходе, идущие от дымохода наружу, являются одной из причин ужасающего, разрушительного явления: пожара в дымоходе. Пожары в дымоходах могут загореться мгновенно — те, кто сталкивался с ними, описывают их как взрыв, за которым следует звук, похожий на звук товарного поезда. Как только возник пожар в дымоходе, только пожарная команда может его остановить, поскольку тушить его нужно сверху вниз.

Хорошей новостью является то, что трещины в кирпиче дымохода, растворе, своде и крышке дымохода очень легко исправить своими руками, используя всего несколько простых инструментов и материалов. Для этого проекта выберите теплый сухой день, так как некоторым материалам требуется несколько часов для отверждения.

В большинстве населенных пунктов для мелкого ремонта кирпичного дымохода, не связанного с заменой каких-либо элементов дымохода, не требуется разрешения. Если вы удаляете и заменяете кирпичи в дымоходе, обратитесь в местный разрешительный орган. В некоторых областях для такого рода работ требуется, чтобы вы подали заявку на получение разрешения и проверили работу после ее завершения.

Ремонт кирпичного дымохода зависит от времени года и погоды. Не наносите раствор при температуре ниже 40 градусов по Фаренгейту. Если вы наносите раствор в теплую погоду, но ожидаете, что температура упадет ниже нуля в течение 24 часов, не наносите раствор. Вместо этого подождите, пока температура не станет благоприятной.

Одной из основных причин возгорания дымохода является повреждение внутренней глиняной облицовки дымохода и соединений. Креозот накапливается в трещинах и в конечном итоге загорается. Эти проблемы трудно исправить. Большинство подрядчиков установят металлический дымоход, чтобы решить эту проблему.

Защита крыши

Каждый раз, когда вы работаете на крыше, существует вероятность падения и серьезных травм, и чем выше крыша или круче уклон крыши, тем выше опасность. Если вы решите самостоятельно отремонтировать дымоход, убедитесь, что работаете в сухую погоду и носите обувь или ботинки с прочной подошвой. Никогда не работайте на влажной крыше.

Рассмотрите возможность использования привязи безопасности, также называемой страховочной привязью , при работе на крыше, особенно если крыша очень крутая или очень высокая. Оборудование включает в себя металлический коньковый анкер, прикрепленный к козырьку дома, страховочную привязь, которая надевается на спину и бедра, и веревку с автоматическим фиксирующим механизмом, предотвращающим падение с большого расстояния. Привязи для защиты от падения можно взять напрокат в центрах благоустройства дома и в пунктах проката инструментов.

Работайте медленно и осторожно при ремонте дымохода. Нетерпение и торопливая работа ведут к несчастным случаям.

Оборудование/инструменты

• Совместные грабли
• Инструмент сгиба
• Лестница
• Кладочное долото
• Молоток
• Указательный шпатель
• Металличесая щетка
• Шпатель
• Садовый шланг
• Герметичный пистолет
• Кисть
• Защитные очки
• Страховочная привязь (опционально)

Материалы

• Высокотемпературный раствор
• Резиновые перчатки
• Миномет
• Чистые тряпки
• Герметик для кладки

Не все проекты ремонта потребуют от вас выполнения всех следующих шагов. Незначительное повреждение дымохода может потребовать лишь поверхностной работы. Но хорошей идеей будет внимательно осмотреть дымоход и выполнить любую требуемую работу.

1. Переточка кирпичного раствора для дымохода

   Раствор скрепляет кирпичи. Новый раствор гладкий и прочный, но с течением времени элементы разрушают раствор, заставляя его крошиться. Так как раствор мягче кирпича, раствор всегда портится первым. Переточка, или подгибание , представляет собой процесс соскребания рассыпчатого раствора и замены его новым раствором.

   Используйте скребок для швов, чтобы соскоблить рыхлый, непрочный раствор, оставив хороший раствор на месте. Для получения более сложного рассыпчатого раствора аккуратно выбейте его молотком и каменным зубилом. С помощью проволочной щетки сметите все остатки раствора.

   Опрыскайте кирпич садовым шлангом и оставьте на 30 минут. Прежде чем продолжить работу, убедитесь, что крыша сухая.

   Смешайте партию раствора, пока он не приобретет консистенцию густого арахисового масла. С помощью острого шпателя вдавите раствор в открытые швы, чтобы он соответствовал внешнему виду существующего раствора. Разгладьте стыки с помощью инструмента для сгибания. Шов должен быть слегка вогнутым, утопленным от поверхности кирпича.

   Ян Лишман / Getty Images

2. Герметик вокруг дымохода и короны

   Одним из основных путей проникновения воды в ваш дом и причинения ущерба является стык между дымоходом и короной — бетонный колпак, закрывающий верхнюю часть дымохода. Обычно щели в этой области образуются спустя несколько сезонов. Вода, попадающая в этот зазор, может стекать по стенкам дымохода.

   С помощью проволочной щетки удалите любой мусор, такой как мох и рыхлый раствор. Используйте пистолет для герметика и тюбик с высокотемпературным раствором, чтобы заполнить этот зазор сплошным слоем герметика.

   Ли Валлендер

3. Заделка трещин в области большой коронки

   Венец дымохода представляет собой наклонную крышку, которая образует самую верхнюю часть дымохода. Его цель состоит в том, чтобы защитить каменную часть дымохода и предотвратить скопление воды наверху. Трещины в своде еще более проблематичны, чем трещины на вертикальных участках дымохода, так как там может скапливаться вода, снег и лед. Даже при рекомендуемом уклоне кроны 1:4 влага будет задерживаться на этом участке.

   Большие трещины на вершине дымохода диаметром от 1/8 до 1 дюйма можно отремонтировать с помощью предварительно замешанного цементного раствора или раствора. Введите ремонтную смесь в трещину с помощью пластиковой бутылки или вдавите ее в трещину с помощью шпателя. Время отверждения обычно составляет от четырех до шести часов, но для более широких трещин может потребоваться больше времени.

   Ли Валлендер

4. Заделайте микротрещины герметиком

   Микротрещины, иногда называемые паутинными трещинами , обрабатываются иначе, чем большие трещины, поскольку минеральные частицы в заплате или растворе слишком велики, чтобы поместиться в узком пространстве микротрещины. Решение состоит в использовании герметика для каменной кладки, который имеет очень жидкую консистенцию и может проникать в микротрещины. В качестве бонуса этот тип продукта запечатывает все другие области пористой коронки, предотвращая образование дополнительных микротрещин.

   Используйте угол шпателя, чтобы соскрести все свободные частицы, но не увеличивайте трещину. Нанесите герметик кистью в неразбавленном виде. Одного галлона будет достаточно для двух слоев дымохода среднего размера.

   Ли Валлендер

5. Ремонт треснувших кирпичей

   Отдельные кирпичи дымохода, которые имеют небольшую трещину или две, можно отремонтировать с помощью высокотемпературного раствора и пистолета для герметика.

   Очистите трещину краем шпателя или отверткой. Зачистите трещину проволочной щеткой. Вдавите высокотемпературный раствор в трещину, насколько это возможно. Как правило, раствор не распространяется очень далеко, если только это не большая трещина. Пальцем в перчатке сотрите раствор с трещины. Используйте тряпку, чтобы очистить область вокруг трещины.

   Если кирпичные трещины очень тонкие, вы можете закрыть их, почистив их герметиком для каменной кладки.

   Еще одним источником повреждения водой является ступенчатое оплавление. Это куски листового металла, «вставленные» в кирпич, где он встречается с линией крыши и вплетается в кровлю. Иногда необходимо отремонтировать или заменить раствор или кирпичи вокруг металлических частей. Иногда помогает хороший силиконовый герметик.

   Ли Валлендер

6. Замена треснувших кирпичей

   Сильно поврежденные кирпичи следует полностью удалить и заменить. Можно аккуратно удалить один кирпич, не затрагивая соседние кирпичи.

   С помощью каменного зубила или старой плоской отвертки медленно удаляйте раствор между кирпичами. Использование дрели и сверла по каменной кладке для просверливания отверстий в растворе ускорит процесс и позволит вам добраться дальше.

   Как только кирпич будет ослаблен, вытащите его вручную. Используйте долото, чтобы сколоть остатки раствора с соседних кирпичей, чтобы они были гладкими.

   Используйте маленькую кельму, чтобы смазать все четыре стороны нового кирпича (не включая переднюю и заднюю) раствором. Вставьте сменный кирпич на место, отцентрировав его так, чтобы швы со всех сторон были одинаковой ширины. Удалите излишки раствора и разгладьте швы с помощью инструмента для загиба.

   Ли Валлендер

Типы дымоходов — сравните каменные, сборные и печные дымоходы

Типы дымоходов и их различные стили будут различаться в разных географических регионах мира и даже выглядеть совершенно по-разному в разных странах в зависимости от типа дома или крыши, но принципы работы систем одинаковы.

Принимая во внимание визуальные элементы, на этой странице не будут обсуждаться различные стили дымоходов, а будут использоваться общие названия, используемые для описания различных типов.

Информация на этой странице предназначена для справки и может быть использована в качестве образовательного ресурса для понимания основных типов дымоходов. Хотя это и не исчерпывающий список, это наиболее распространенные слова, используемые для описания дымоходов в нашем районе.

Если вам нужна информация о всей системе, ознакомьтесь с полным списком деталей на странице «Дымоход и камин».

СОДЕРЖАНИЕ

3 типа дымоходов:

• Заводские/сборные
• Кирпичная или каменная кладка
• Отдельностоящие печи

*ВНИМАНИЕ: НЕ пытайтесь самостоятельно починить дымоход. Если вы считаете, что ваша система работает неправильно, немедленно обратитесь к специалисту. Если есть огонь, дым или вам кажется, что вы чувствуете запах газа, позвоните по номеру 911 или в соответствующие службы экстренной помощи в вашем регионе.

Различные конструкции = разные детали

Различные типы дымоходов называются по-разному. При поиске в Интернете вы можете заметить, что некоторые типы труб, используемых в дымоходах, имеют множество разных этикеток, но может выглядеть как как одна и та же деталь. Вот где профессиональные сертификаты становятся важными. Компоненты, используемые для правильной работы камина, НЕ всегда одинаковы, и элементы различаются в зависимости от типа системы.

Существуют разные типы каминов, каждый из которых имеет свой стиль, поэтому имеет смысл, что детали, используемые для создания каждой системы и ее дымохода, имеют разную конструкцию. Некоторые детали не являются взаимозаменяемыми, и мы всегда рекомендуем нанимать только сертифицированных специалистов для осмотра или ремонта дымоходов вашего камина и/или газового оборудования.

Если вы ищете информацию о технических дымоходах, таких как те, которые подключены к вашей печи или водонагревателю, посетите одну из этих страниц:

• Служба газовых дымоходов
• Части газового дымохода

Металлические дымоходы

Металлические дымоходы заводского или сборного типа обычно изготавливаются из нержавеющей стали и могут иметь двойные или тройные стенки. В старых дымоходах с воздушным охлаждением использовались три стенки и термосифонная конструкция для подачи наружного воздуха и обратно, чтобы дымоход не перегревался и не загорался дымоход. Двустенные дымоходы с воздушным охлаждением подают охлаждающий воздух во внешнюю стенку дымохода прямо над камином, этот воздух выбрасывается чуть ниже колпака дымохода в верхней части дымохода.

Сборный

Сборный камин должен иметь сборный дымоход. Все части сборной системы изготавливаются на заводе, а затем собираются на стройплощадке. Сборный тип дымохода представляет собой металлическую систему дымоходов, предназначенную для отвода дыма из дома. Сборные блоки функционируют аналогично кладочной системе из кирпича и раствора, но отличаются конструкцией и стоимостью. Сборные дымоходы позволяют выводить дровяной огонь и изготавливаются из листового металла (нержавеющей и оцинкованной стали), а не из тысяч фунтов кирпичной кладки.

Дымоходы заводского изготовления

Дымоходы заводского изготовления такие же, как «Сборные» и/или «Сборные». Это менее часто используемая фраза за пределами профессионалов отрасли или поставщиков запчастей. Системы заводского изготовления существуют с 1920-х годов. Их популярность только переросла в самый распространенный метод добавления камина в новый дом. Новые заводские дымоходы проходят строгие испытания, чтобы убедиться, что, если они установлены в соответствии с инструкциями, они безопасны и функциональны для жителей дома. Но так же, как и их каменные аналоги, они имеют схожие требования к обслуживанию и даже некоторые недостатки.

В чем разница между классом A и B-Vent?

Если вы когда-нибудь изучали вентиляцию дымохода, то, скорее всего, вы наткнулись на фразу «Дымоходы класса А» или «Вентиляционные трубы В». Как упоминалось выше, существуют существенные различия между системами и типами труб, используемых при их строительстве и/или монтаже. Понимание нюансов каждого типа дымохода, а также его уникальных частей и назначения имеет решающее значение для безопасности дома вашей семьи.

КЛАСС A

Целью дымохода класса A является отвод высокотемпературных выхлопов из дровяных печей или других устройств, таких как печь или котел. Трубы класса А используются со всеми видами топлива, и по этой причине их часто называют «всетопливными трубами». Часто называемые трубами с двойными или тройными стенками, а также изолированными дымоходными трубами.

B-VENT

B-Vent Дымоходы представляют собой металлические трубы, используемые исключительно для газовых приборов. Часто все еще используется подрядчиками, но становится все менее распространенным. Мы видели, как эти трубы называли много вещей в Интернете. Часто b-вентиляционные отверстия называют «классом B» или «B-классом», «естественным вентиляционным отверстием» или «типом B».

s

B-Vents нельзя использовать с угольными или дровяными системами. Независимо от того, есть ли у вас газовая или дровяная система, установка дымохода никогда не будет проектом «сделай сам».

Всегда обращайтесь к сертифицированному специалисту, который знает и будет соблюдать все необходимые строительные нормы и правила.

Дымоходы с воздушным охлаждением и изолированные дымоходы

Дымоходы бывают разных типов и разновидностей, но никогда не следует смешивать и сочетать бренды. Лучше всего довериться местному сертифицированному специалисту, когда дело доходит до выбора подходящих дымоходов для вашего дома. Когда дело доходит до заводских каминных систем, не все детали спроектированы так, чтобы быть совместимыми. Смешение брендов создает ненужную опасность возгорания.

Общие факторы, используемые для выбора подходящей трубы для вашего дымохода

:

• тип используемого топлива
• район Погодные условия
• домашнее положение камина
• собственные и доступные зазоры
• бюджетный или ценовой диапазон

До сих пор мы обсуждали в основном скрытые части, которые не всегда видны, за исключением подрядчиков и домовладельцев.

Теперь поговорим о визуальные элементы устройства заводского изготовления. Это части вашего дымохода, которые видны людям с крыши дома:

Крышка желоба = Верхняя часть дымохода

Металлическая крышка, устанавливаемая поверх желоба с деревянным каркасом, называется крышкой желоба. Эти металлические покрытия дымохода также обычно называют «чеканкой».

Независимо от того, как вы это называете, цель вашей верхней крышки дымохода помогает защитить верхнюю часть от дождя и действует как противопожарное устройство, чтобы предотвратить попадание искр или тлеющих углей на вашу крышу. При правильной установке это практически исключает пожароопасность.

Деревянный забор

Многие современные дома проектируются с дымоходом, который хорошо сочетается с домом. Когда металлические сборные системы (заводского изготовления) устанавливаются в доме, их часто скрывают для эстетически приятного вида, что может увеличить стоимость вашего дома при перепродаже. Система заключена в деревянный каркас и часто отделана сайдингом, который сочетается с домом. Это называется «Погоня за дымоходом». По понятным причинам его обычно называют «погоней с деревянным каркасом».

Каменные дымоходы

Каменные дымоходы, вероятно, представляют собой стиль, который большинство людей представляют себе, когда думают о камине. Кирпичная или каменная кладка — это то, что делает традиционную жилую структуру, которая на протяжении всей истории служила дымовой трубой для большинства каминов. Эти часто замечательные стеллажи представляют собой не просто искусную работу, но и тип системы отопления, которая согревала семьи на протяжении тысячелетий.

Никакой другой тип дымоходной системы не предлагает такой долговечности и стиля, как каменный дымоход. При хорошем состоянии дымоход из кирпичной кладки может принести дому, который он обслуживает, ценность в тысячи долларов.

Строительство из кирпича и строительного раствора

Каменные дымоходы — это тип дымохода, который строится на месте из доступных негорючих материалов. Собирается или строится из кирпичей, блоков или камня и всегда из раствора. Эти компоненты устойчивы к атмосферным воздействиям, способны выдерживать средние температуры и чрезвычайно долговечны. Когда дымоходы из кирпича и раствора выходят из строя, это часто происходит из-за неправильного использования, плохой оригинальной конструкции или неправильного дизайна.

Кирпичные дымоходы имеют следующие характеристики:

• квадратные или прямоугольные терракотовые плиты для дымоходов, часто один или два фута в длину
• венчик по верхнему ряду кирпичей отливается из раствора или цемента
• глубокий фундамент из блоков, камня или железобетона
• дымовая камера в форме пирамиды, высота которой примерно равна ширине каминного проема, соединяющая облицовку дымохода с топкой
• Чугунная каминная заслонка прямоугольной формы, в горловине камина, расположенная ниже дымовой камеры
• огнеупорный кирпич в топке, ручная сборка из жаропрочного огнеупорного раствора
• железная или стальная решетка, шире спереди, чем сзади
• стальная или чугунная перемычка в верхней части каминного проема

При хорошем уходе каменные дымоходы такого типа могут служить сотни лет. Однако слишком часто эти кирпичные или каменные конструкции могут страдать от замерзания и оттаивания, вызванного пропитыванием пористых поверхностей водой. Молнии и дымовые пожары также виноваты в ранней кончине кирпичных дымоходов! Узнайте больше о нашем ремонте каменной кладки и подгонке.

Каминные вкладыши

Каминные вкладыши представляют собой особый тип дровяной, газовой или пеллетной печи и специально разработаны для установки в существующий открытый каменный камин. Поскольку вставка должна быть меньше отверстия камина, обычно к печи прикрепляется объемная панель, которая проходит вокруг отверстия камина, чтобы изолировать топку от комнатного воздуха.

Нержавеющая сталь или другие специальные системы облицовки должны напрямую соединять печь с верхней частью дымохода, но многие этого не делают.

Если дождевая вода замерзнет, ​​она разорвет крошечные щели, характерные как для кирпича, так и для строительных растворов. Если используется мягкий или дефектный кирпич, срок службы дымохода может составлять всего несколько десятков лет. Гидроизоляция поможет, но часто применяется слишком поздно.

Типы дымоходов отдельностоящих печей

Отдельностоящие печи могут быть подключены к дымоходам, изготовленным специально для них. Дымоходы могут иметь каменную конструкцию или представлять собой заводскую металлическую систему, которая была спроектирована, испытана и внесена в список для использования с дровяными приборами.

3 типа отдельно стоящих дымоходов для печей:

• Газ
• Дерево
• Пеллет

Если это позволяют высота и расположение дымохода печи, отдельно стоящие печи можно также подключить к существующему каминному дымоходу. При таком типе установки печи могут называться « Подовые печи ».

Совместимость систем

Поскольку отдельностоящие печи теперь могут работать на газе, дровах или пеллетах, важно знать, что некоторые типы дымоходов предназначены только для приборов, работающих на определенных видах топлива. Например, подключение дровяной печи к дымоходу, предназначенному только для конкретного камина, может иметь катастрофические последствия. Кроме того, любые приспособления к вашей системе вентиляции/горения, т. е. стеклянные двери, заглушки на дымоходы и т. д., должны быть одобрены производителем.

Сводка | Сборные дома заводского изготовления и кирпичная кладка

Независимо от того, строите ли вы новый дом, собираетесь ли вы переоборудовать существующий камин или покупаете новый дом, в котором уже установлена ​​готовая система, ваши варианты, скорее всего, не высечены в камне, как вы могли бы подумать! Просто помните, независимо от того, какой тип дымохода у вас есть или вы хотите установить, вам потребуется ежегодная проверка, чтобы сохранить его ценность и убедиться, что он безопасен для использования.

Давайте подытожим то, что мы узнали, сравнив каменную и заводскую системы:

СБОРНЫЕ

Сборные системы могут прослужить в лучшем случае 10-30 лет. Когда требуется ремонт, детали необходимо заменять, и это самый большой недостаток дымоходной системы, устанавливаемой на складе. Детали для дымоходов заводского изготовления часто сняты с производства и недоступны через 10 лет или около того. Это означает, что при необходимости ремонта систему часто приходится снимать и полностью заменять.

Хотя первоначальная цена сборного дома может быть невысокой, имейте в виду, что стоимость обычно повторяется примерно через 20 лет.



КИРПИЧНАЯ КЛАДКА

Кирпичная кладка Системы   часто нуждаются в ремонте, но при надлежащем уходе дымоход, построенный из кирпичной кладки, может пережить даже сам дом, потому что это прочная и прочная конструкция. Благодаря плану регулярного технического обслуживания и квалифицированной ремонтной бригаде ваш кирпичный дымоход может выдержать испытание временем.

Выбор за вами. Просто помните, что все дымоходы, которые работают на дровах, газе или пропане, требуют ежегодной чистки и осмотра.

Спасибо за внимание!

Теперь, когда вы знаете все о различных типах дымоходов, почему бы вам не зайти в блог и не проверить все действия…

С появлением YouTube и блогов о самопомощи, сделай сам ( Проекты DIY) получили широкое распространение в последние годы. Не только самостоятельные проекты…

Подробнее

Для обеспечения безопасности дымохода необходимо несколько качеств. Один из способов убедиться, что ваш дымоход круглый год находится в отличном состоянии, это установить…

Подробнее

Для большинства людей весенние и летние месяцы предназначены для отдыха у бассейна, времяпрепровождения на заднем дворе и наслаждения…

Подробнее

Поможет ли установка нового чехла остановить протечки и структурные повреждения сборного дымохода? Да, и мы обсудим это далее в этом…

Подробнее

Дымоход может быть красивой и функциональной частью дома. Классический вид придает дому определенный шарм, а сам дымоход. ..

Подробнее

Неопытному владельцу и оператору камина сложно понять устройство дымоходной системы. Из запутанного…

Подробнее

Дымоходы прочны, долговечны и очень полезны для дома; тем не менее, они подвержены износу со временем, как и любые другие…

Подробнее

Выбор лепнины в качестве материала для дома, дымохода и стен становится все более популярным. Это понятно,…

Читать далее

Верх дымохода, также известный как коронка, должен защищать дом, как и все внешние поверхности дымохода. Так как он действует как щит…

Подробнее

В дымоходной промышленности термин «сверчки на крыше» не относится к летающим насекомым или к любимому во всем мире виду спорта. Это…

Подробнее

Наше членство и аккредитация

• CSIA – Американский институт безопасности дымоходов
• NCSG – Национальная гильдия трубочистов Америки
• NFI – Национальный институт каминов
• HPBA – Ассоциация очагов, патио и барбекю
• BBB – Бюро по улучшению бизнеса Канзас-Сити

Облицовка кирпичного дымохода.

.. Проблемы и решения

У вас есть утечка вокруг дымохода? Кровельщик порекомендовал вам проверить обшивку дымохода? Вы обеспокоены тем, что ваш дымоход может вызвать протечки? Чтобы определить, есть ли у вас проблема с кровлей, каменной кладкой дымохода или проблемой с облицовкой дымохода, может потребоваться консультация специалиста или даже проверка на герметичность.

Многие дефекты кирпича могут быть довольно незаметными и по-прежнему создавать проблемы с утечкой вокруг облицовки счетчика дымохода. Фрагменты кирпича у основания этого дымохода указывают на попадание воды в кирпич или конструкцию кирпичного дымохода.

Во-первых, важно учитывать обшивку дымохода вместе с кровельным узлом, понимая, что все компоненты должны быть прочными, чтобы предотвратить попадание воды в ваш дом. Здесь вы можете изучить компоненты дымохода, которые могут создавать утечки.

Обшивка дымохода может привести к протечкам крыши в зоне перехода между дымоходом и кровельными материалами. Любые такие утечки может быть трудно диагностировать. Это проблема с кровлей, или утечка вызвана испорченным кирпичом или раствором, или неисправным ответным фартуком, встроенным в кладку? И кровельщик, и каменщик играют важную роль в предотвращении утечек.

Кровельные материалы и компоненты дымохода взаимодействуют друг с другом для предотвращения утечек. Ответная планка устанавливается или врезается в дымоход и позволяет воде стекать с внешней стороны кирпича на водоотводящие части основной планки, установленной кровельщиком как часть кровельного узла.

На изображении ниже показано соотношение между встречным и ступенчатым отливом, которые являются компонентом основного узла отливов, устанавливаемого кровельщиком. Пористый кирпич над и вокруг прилавка может позволить воде, которая должна стекать по каменному дымоходу, проникнуть внутрь вашего дома через кирпич.

Это торцевой вид вверх по склону дымохода. На схеме показаны кровельные материалы – черепица и подстилающий слой, с первичным окладом – в данном случае ступенчатым окладом, который укладывается с каждым рядом гонтов. Встроенная в кирпич ответная планка обеспечивает водоотвод на кирпичном дымоходе. (Фото любезно предоставлено Национальной ассоциацией кровельных подрядчиков.)

Ответная планка либо непрерывно врезается в лицевую сторону кирпича, либо заделывается в раствор между кирпичами. Встречная планка проходит между слоями кирпича и изгибается вниз, перекрывая верхнюю часть основной (ступенчатой) планки. Вода стекает с поверхности кирпичного дымохода по внешней стороне ступенчатого оклада.

Обшивка этого счетчика дымохода имеет проблемы с пористостью. Трещины или пустоты в строительном растворе позволят воде стекать с боков на первичные оклады и кровельный узел (см. изображение ниже для более подробной информации). Brick Doctor предпочитает врезную планку, а не ступенчатую планку, показанную здесь. Подробнее об этом ниже. Подробный обзор детали проблемы пористости в том же дымоходе с плохим ремонтом дает четкое представление о пути утечки воды внутрь дома.

Когда гидроизоляционные материалы работают правильно, а кирпичи и раствор прочны, ваш дымоход герметичен. Тем не менее, даже незначительная брешь в кирпиче дымохода или прилавке может привести к значительной утечке, так как вода, которая должна проливаться через прилавок, вместо этого обходит и попадает за отлив ступени. Затем эта вода может проникнуть внутрь вашего дома, потенциально повреждая древесину, гипсокартон и напольные материалы, или вызывать рост плесени.

Это вырез в контровке дымохода. Растворный шов прорезан пилой, что обеспечивает непрерывную стыковку. Растворные швы прочные, кирпичи уложены ровно. Этот домовладелец может быть уверен, что его дымоход надежно защищает его дом.

Проблемы с кровлей

Даже самые прочные дымоходы не остановят протечки, если утечка вызвана дефектами или неисправностями в сборке кровли, в том числе в сборке первичного гидроизоляционного покрытия. Наиболее важной частью первичного откоса является головной отлив вверх по склону от дымохода, который должен отводить воду со склона вокруг дымохода и обеспечивать надлежащий сток воды вокруг наклонных сторон дымохода. Первичный отлив на головке отводит воду на узел ступенчатого отлива, описанный выше, и над ним.

Вот простой вид сбоку на основную деталь гидроизоляции (головной гидроизоляции) с гонтовой крышей , покрывающей основание гидрофартука. Эта часть первичного оклада проходит вверх и поперек поверхности дымохода, чтобы отводить стоки вокруг дымохода. Счетная планка, установленная (или отремонтированная) каменщиком, предотвращает попадание воды, стекающей из дымохода, за первичную планку.

В Техасе дымоходы шириной более 30 дюймов требуют сверчка вверх по склону, так как на более длинную площадь необходимо отводить больше воды. Технология плоского металла дешевле; но просто не так фундаментально. Несколько других проблем могут усугубиться при использовании более длинных дымоходов. Перенесенные ветром листья и другой мусор могут создать затор за дымоходом, что усугубит проблему.

На этом виде сверху вниз на крыше видно, что он выходит за пределы ширины дымохода и отводит стоки по краям каменной трубы. Вы можете видеть пересекающиеся слои встречного оклада, отводящие воду над головным окладом. Здесь видно не так много обшивки головы или ступенчатой ​​обшивки. Вот обшивка головы, на которой Brick Doctor завершил капитальный ремонт трещин в кирпиче. Эта конструкция обшивки головы немного странная, но мы игнорируем ее, если только она не влияет на целостность каменной кладки водоотвода. Наблюдается скопление мусора за дымоходом, но фартук безопасно отводит воду вокруг дымохода и с крыши.

Качество первичного оклада, кровельных материалов и применение этих материалов находятся в руках кровельщика. Вот почему ни один каменщик с хорошей репутацией не будет гарантировать герметичность вашей крыши… даже если он знает, что его кирпичная кладка (и любой установленный им встречный отлив) должным образом сбрасывает воду.

Сверчок для дымохода добавляет уклон вокруг дымохода и является предпочтительной технологией по сравнению с окладом с плоской головкой. Это лучшая конструкция для отвода воды и предотвращения скопления мусора, но ее строительство обходится дороже.

Кровельные материалы гораздо труднее исследовать.

Кровля в сборе складывается слоями. Крепления спрятаны, нахлесты подстилающего слоя не видны, а правильно оценить целостность первичного оклада не является очевидным навыком. В итоге… кровельные материалы часто могут выглядеть добротно, но иметь дефекты.

Окончательное решение проблемы мешающей протечки вокруг дымохода состоит в том, чтобы убедиться, что кирпичная кладка дымохода не пористая. Когда дымоход исправен, вы знаете, что проблема связана с кровельными материалами и/или первичными окладами.

Вы можете устранить любой каменный дымоход как возможную проблему утечки, если работа будет выполнена должным образом добросовестными каменщиками.

Проблемы с кирпичом могут быть незаметными. Отслоившийся раствор и кирпич могут позволить воде проникать между кирпичом и раствором, но это оставляет подсказки, которые опытный специалист по ремонту каменной кладки может наблюдать и диагностировать. Плохая связь между встречным окладом и кирпичом и раствором также может позволить влаге проникнуть через встречный оклад. Специалисты по каменной кладке, знакомые с этими проблемами, могут легко обнаружить эту проблему и объяснить предлагаемое решение. Ищете больше ответов о том, как дымоходы могут протекать? Кликните сюда.

Иногда проблемы с кирпичом и раствором становятся очевидными (как показано ниже), хотя обычно износ происходит медленно, и требуется время, чтобы заметить утечку. «Пчелиных дырок» предостаточно, а строительного раствора не хватает.

Эти минометные проблемы вполне очевидны. Даже несколько таких отверстий, пустот или зазоров в растворных швах могут привести к дальнейшему ухудшению состояния и повреждению интерьера.

Что

может сделать домовладелец, чтобы обеспечить водонепроницаемость дымохода?

Убедитесь, что вы наняли компетентного мастера по ремонту, который знаком со всеми соответствующими компонентами дымохода. Возможно, вы захотите, чтобы ваш специалист по ремонту предоставил вам фотографии отремонтированного дымохода, когда проект будет завершен. Убедитесь, что он проверил все эти уязвимости при перепрошивке и что все связанные с этим проблемы были решены.

Практический результат – проблемы с дымоходом требуют внимания как можно скорее. Риск проникновения воды в ваш дом со временем только увеличивается, как и любой полученный ущерб. Проблемы с инфильтрацией воды будут тем сложнее и дороже устраняться, чем дольше они остаются незамеченными.

Если у вас есть какие-либо признаки протечки воды вокруг вашего камина, осколки кирпича в водостоках или в вашем ландшафте, стоит уделить некоторое внимание дымоходу. Мы здесь, чтобы помочь, особенно если ваш эксперт по кровле, кажется, устранил любые потенциальные проблемы с кровельными системами.

Пожалуйста, обратитесь к нам за помощью с каменным дымоходом.

Утечки дымохода 5 причин протечки дымохода

Причины протечки дымохода обычно можно свести к пяти. Если ваша проблема не решена при помощи пунктов из этого списка, ваша утечка, вероятно, не из дымохода!

#1 Простейшая причина протечки дымохода: дождь идет прямо сверху

Это несложно представить. В дымоходы без крышек попадает много дождя, падающего прямо в них. Крышка дымохода имеет смысл для большинства людей. Он не только защищает от дождя, но и защищает от птиц, животных и мусора. Самая большая ценность крышки дымохода заключается в том, чтобы не допустить их проникновения, потому что, когда дымоходы забиваются снизу, люди заболевают (или даже умирают) от отравления угарным газом. Хотя это правда, что иногда открытый дымоход является источником проблем с водой, чаще всего эта причина утечки возникает только тогда, когда футеровка металлическая.

Как это починить

Получите крышку дымохода и попросите профессионала убедиться, что это не так просто.

#2 Многие утечки дымохода происходят из-за трещин в своде дымохода

Венец дымохода представляет собой цементную часть наверху дымохода. Кирпичи поднимаются вокруг облицовки дымохода, но наверху вам нужно что-то, чтобы дождь и снег не падали вокруг плитки. Вы можете видеть, что сама цель дымоходной короны состоит в том, чтобы не допустить попадания дождя. Трещины в своде дымохода могут возникнуть из-за смещения конструкции или усадки, возникшей еще в первый день установки свода. Когда у вашей короны есть трещины, вода проходит прямо через эти трещины.

Как починить

Как починить треснувшую корону, зависит от степени повреждения. Большинство коронок имеют небольшие трещины. Даже маленькие нужно исправлять, потому что все большие трещины начинались как маленькие. Вода замерзает и оттаивает в трещинах всю зиму, год за годом, превращая маленькие трещины в большие. Существуют превосходные материалы для покрытия коронок , такие как Chimney Saver Crown Coat, которые покрывают кирпичную кладку и предотвращают превращение небольших трещин в реальную проблему.

Когда повреждение свода дымохода становится значительным, единственное исправление – снять и заменить кладку . Вы не можете наложить лейкопластырь на кровоточащую рану, и вы не можете нанести покрытие на структурно разрушенный свод дымохода и ожидать, что это сработает. Лучше всего покрыть свою корону сейчас с помощью Crown Coat и избежать больших хлопот и расходов позже.

Дырявый дымоход? Мы можем это исправить! Если вы считаете, что ваш дымоход наносит ущерб вашему дому, позвоните нам или запишитесь на прием онлайн. Мы будем рады помочь вам.

#3 Дымоходы текут изнутри наружу из-за конденсата

Я помню женщину, у которой отклеились обои там, где дымоход проходил через дом. Она знала, что это дымоход, потому что это единственное место, где отклеиваются обои. Она перепробовала все: крышку дымохода, прошивку, даже переделала всю верхнюю часть дымохода. К тому времени, когда я встретил ее, она потратила тысячи долларов, но ничего не исправило.

Это был старый дом с необлицованным кирпичным дымоходом. Я уверен, что в 1900 году, когда он был построен, из этой трубы шел дым от дров или угля. Кое-где по пути была установлена ​​газовая печь, но дымоход не был облицован вкладышем нужного размера.

Как исправить

Пары газа имеют очень низкую температуру и содержат много влаги. Эти пары конденсировались внутри этого слишком большого и слишком холодного старого дымохода, буквально пропитывая кирпичи и сохраняя их все время влажными. Потребовался только вкладыш дымохода , и мы решили проблему.

#4 Обшивка дымохода вызывает протечки

Обшивка предотвращает попадание воды в место, где кирпичная конструкция проходит через крышу (или иным образом приближается к крыше). Между кирпичами и крышей имеется довольно большой зазор. и через эту дыру будет литься вода, если ее не заклеить. Оклад часто представляет собой алюминий, который проходит между парой кирпичей и изгибается поверх черепицы. Какие-то водонепроницаемые «материалы» запечатывают эти пятна. Хотя это далеко не лучший выбор, «материал» часто представляет собой смолу. В любом случае, перепрошивка не вечна, а tar еще меньше.

Как починить

Теперь есть лучшие материалы для герметизации накладок. Если вы наймете трубочиста, чтобы починить вашу обшивку, скажите ему, что вам нужен Flash Seal от Saver Systems. (Как видите, мне нравятся продукты Saver Systems, но они просто хорошо работают, так что вы не ошибетесь!) Они лучше герметизируют и служат дольше.

#5 Утечки из дымохода из-за протекающих кирпичей

Кирпичи и раствор пропускают воду, и часто ее много. Проблема здесь та же, что и с венцом – промерзание и оттаивание в течение всей зимы, что приводит к повреждениям, вызывающим протечки в доме.

Вы, наверное, слышали о гидроизоляции дымохода, но вы должны быть осторожны при выборе гидроизоляционного материала. Когда летом вода впитывается в кирпич или растворный шов, вода, вероятно, через некоторое время высыхает. Исключения могут быть для поверхности в тени или на той стороне дома, где никогда не светит солнце; эти стены просто остаются мокрыми. Эта вода пытается убежать, «падая», т. е. вес воды (или давление напора) уносит ее к земле, где она пробивается сквозь кирпичи внутри или снаружи дома.

Если вы применяете гидроизоляционный материал, который физически блокирует поры кирпича или раствора, вода задерживается внутри кирпича. Некоторые кирпичи на самом деле промокают, хотя более вероятно, что вода просто просочится внутрь дома. Дело в том, что использование гидроизоляционных материалов на силиконовой основе может задерживать воду и причинять больший ущерб, чем вы начали. Используйте гидроизоляционные материалы полисилоксанового типа, такие как Chimney Saver от Saver Systems.

Как это исправить

Чтобы выяснить, протекает ли ваш дымоход через поверхность каменной кладки, попросите вашего уборщика провести испытание на поглощение каменной кладки (MAT). Вы записываете время, необходимое для того, чтобы вода впиталась в стену. Это говорит вам, если вы должны сделать дымоход водонепроницаемым.

Бонус: #6 Утечки из дымохода, которые не являются утечками из дымохода

Иногда утечка начинается в другом месте, но достигает дымохода, а затем заметно проникает внутрь комнаты в точке дымохода.

Например, ваша крыша может иметь течь через вентиляционное отверстие на чердаке или черепицу наверху. Вода может попасть на чердак или над вашим потолком и либо капать на пол, либо катиться по стрингеру (длинный кусок дерева, который выходит за фермы крыши и проходит по всей длине вашего дома). Если стрингер не выровнен, вода может перемещаться далеко и даже попасть в дымоход. Это случалось и обычно не обнаруживается до тех пор, пока люди не потратят ужасную сумму на ремонт всего остального.

Еще одно событие, которое может произойти (хотя я никогда не слышал, чтобы это происходило на самом деле), заключается в том, что на чердаке может оказаться так много влаги, что она может сконденсироваться и скатиться по стрингеру на дымоход. Это может произойти, если по какой-то причине на вашем чердаке было много влаги — например, если ваша сушилка выходила на чердак, а не через вентиляционное отверстие, или если ваша газовая печь вентилировалась через B Vent, но только что была сброшена. на чердак (что, кстати, было бы серьезным риском угарного газа).

– Нужна помощь в устранении утечки дымохода в Мэриленде, округ Колумбия, или Северной Вирджинии? Звоните в High’s!

Каменная труба класса А или двустенная труба для гаражного дымохода?

• 28 декабря 2014 г.

• #1

Уже неделю я держу в голове этот спор. После исследования я все еще сижу здесь, почесывая голову, поэтому я решил опубликовать, чтобы получить обратную связь. Мой гараж представляет собой конструкцию в стиле столбового здания с сосновой доской и вагонкой с металлической крышей. Я недавно купил дровяную печь, чтобы топить ее, и теперь мне нужно установить правильный дымоход, который является бюджетным, но в то же время безопасным. Тяжелая работа меня не смущает, но цена класса дымохода смущает. Я решил постараться не проходить через крышу, если это возможно, и пробежать через заднюю угловую стену гаража и вверх. Это означает, что мне нужно пройти через сосновый сайдинг и вверх по стене, пока я не наберу нужную высоту для дымохода. Я знаю, что это трудно представить, поэтому я планирую опубликовать фотографии завтра. То, что я нарисовал в своем уме (чтобы снизить затраты), было вырезание соснового сайдинга примерно 4 х 4 фута и замена сплошным блоком или кирпичом для прохода через стену. После того, как это было сделано, я планировал вырезать круг и установить терракотовый наперсток, выходящий наружу, а затем проложить трубу с двойными стенками на нужной высоте, сохраняя хороший зазор в 10 дюймов от сайдинга. Стена и вверх кажется лучшим вариантом в заднем углу моего гаража, потому что на задней стене нет выступа, потому что я построил гараж для будущего расширения, но это не произойдет в течение многих лет. Другим вариантом является просто укладка дымохода из кирпичной кладки с 8-дюймовым дымоходом из терракотовой облицовки дымохода. Этот вариант не позволяет мне повторно использовать какие-либо материалы, хотя, если через 5 лет я решу сделать гараж еще на 20 футов глубже. Любой вклад приветствуется, Жду любых советов, которые могу получить, я способный человек, но не имею большого опыта в строительстве дымоходов.0003



• 28 декабря 2014 г.

• #2

Все, что находится за пределами гаража, должно быть дымоходом класса А, а не двойными стенками. Последний предназначен только для внутреннего использования. Вместо того, чтобы вырезать большую дыру в стене и заделывать ее кирпичами, вы можете просто получить надлежащий проход через стену у производителя, у которого вы покупаете трубу класса А. Это добавляет к стоимости около 50 долларов; недостаточно, ИМХО, чтобы стоило следовать вашему плану. Все остальное будет одинаковым в обоих случаях. Надлежащий дымоход класса А стоит недешево, но это единственный способ безопасно вентилировать печь.

Если вы решите использовать каменный дымоход, убедитесь, что он имеет достаточное расстояние до горючих материалов: http://www.rumford.com/code/clearances.html Поговорите также с местным строительным инспектором.

Кстати. Разрешает ли ваш местный пожарный кодекс и страховка вашего дома установку твердотопливного котла в гараже? В большинстве мест это нет-нет.



Переключить подпись

Вставка PE Super, Stihl MS290, Fiskars X27, DR 5-тонный сплиттер
Два милых помощника.

• 28 декабря 2014 г.

• #3

Грису сказал:

Все, что находится за пределами гаража, должно быть дымоходом класса А, а не двойной стеной. Последний предназначен только для внутреннего использования. Вместо того, чтобы вырезать большую дыру в стене и заделывать ее кирпичами, вы можете просто получить надлежащий проход через стену у производителя, у которого вы покупаете трубу класса А. Это добавляет к стоимости около 50 долларов; недостаточно, ИМХО, чтобы стоило следовать вашему плану. Все остальное будет одинаковым в обоих случаях. Надлежащий дымоход класса А стоит недешево, но это единственный способ безопасно вентилировать печь.

Если вы решите использовать каменный дымоход, убедитесь, что он имеет достаточное расстояние до горючих материалов: http://www.rumford.com/code/clearances.html Поговорите также с местным строительным инспектором.

Кстати. Разрешает ли ваш местный пожарный кодекс и страховка вашего дома установку твердотопливного котла в гараже? В большинстве мест это нет-нет.

Нажмите, чтобы развернуть…

Спасибо за ваш вклад. Похоже, я застряну в поисках доступной трубы класса А.
Почему нельзя ставить твердотопливный прибор в гараж? Если устройство достаточно безопасно в моем доме, почему я не могу поставить его в отдельный гараж?



Последнее редактирование: 28 декабря 2014 г.

• 28 декабря 2014 г.

• #4

Пары бензина и другие горючие газы в доме обычно отсутствуют.



Переключить подпись

Снова купил дом!
Приточно-вытяжная вентиляция на природном газе + центральный блок кондиционера с вентиляционными отверстиями в потолке (тьфу)
Хотел бы я иметь какую-нибудь печь или камин в гостиной и в подвале.

• 28 декабря 2014 г.

• #5

Justinh595 сказал:

Почему нельзя ставить твердотопливный прибор в гараж? Если устройство достаточно безопасно в моем доме, почему я не могу поставить его в отдельный гараж?

Нажмите, чтобы развернуть. ..

В основном потому, что люди не хранят горючие газы и жидкости в доме, как в гараже. Теперь, если это «магазин», это может быть по-другому. над коробкой.



Переключить подпись

Посмотрите, как мы превращаем дешевый сборный камин в прекрасное дровяное отопление: https://postimg.cc/gallery/36ol8081q/
Hearthstone Mansfield (Усадьба продана и согревает еще одну семью)
Husqvarna 136, 359xp, 372xp
Dolmar 421.. Думаю, мне это нравится. Блестящие Fiskars Super Splitter и X27.

• 28 декабря 2014 г.

• #6

Поддержание класса А сделает работу проще и безопаснее. Я бы настоятельно подумал о том, чтобы пойти прямо вверх и выйти на крышу. Обычно это дешевле и лучше. Здесь довольно хорошие цены на трубы класса А. www.woodstovepro.com.
Также, если у вас есть Menards поблизости, люди сообщают о приличных ценах там.



Переключить подпись

PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть – это тот, который управляет печью.

Реакции:

Шведшеф

• 28 декабря 2014 г.

• #7

Спасибо за все предложения. Я мог бы бросить все это сейчас. На данный момент я никак не могу позволить себе трубу класса А, чтобы сделать это. С приходом зимы я очень медленно работаю (копаю землю), поэтому мне приходится следить за своими деньгами. В настоящее время я нагреваю торпедный обогреватель Master 135k, поэтому я не уверен, насколько это будет безопаснее, чем дровяная горелка. Я держу весь свой газ, масло и дизельное топливо в коммерческом шкафу для легковоспламеняющихся жидкостей, который при необходимости можно выпустить наружу. Мне нужно поговорить со своей страховой компанией, чтобы договориться с ними, прежде чем я приму окончательное решение.



• 28 декабря 2014 г.

• #8

Вы протягиваете одностенную печную трубу прямо к потолку, к опорной коробке, а оттуда – к трубе класса А.

Вам не нужно использовать дорогой класс А, я пытаюсь сказать, что вся высота.



• 28 декабря 2014 г.

• #9

Я собирал дымоходы класса А и строил каменные дымоходы. Я больше никогда не буду строить кирпичную.



Переключить подпись

Matt
Pacific Energy T5, Englander 30 и CFM 240007

Если бы деревья могли кричать, стали бы мы так беспечно их рубить? Могли бы, если бы они кричали все время без веской причины. -Джек Хэнди

https://upstatepestandwildlife.com
https://upstateoverheaddoors.com/

• 29 декабря 2014 г.

• #10

Мне просто любопытно, по какой причине ты не хочешь идти через крышу?



Переключить подпись

Jotul F50 TL Rangeley
Stihl MS361
Huskee 35-тонный сплиттер, топор Chopper1
1948 Farmall Cub с прицепом

• 29 декабря 2014 г.

• #11

Я не хотел проходить через крышу, потому что печь должна была бы находиться слишком далеко от стены, чтобы получить надлежащий зазор. Если бы я вышел за стену, это был бы просто короткий горизонтальный участок, 1 9изгиб 0 градусов и вверх. Это всего лишь одна из тех печей tsc с горячим воздухом, которую я купил по очень низкой цене. Мы уже топим дом дровяной печкой, и я терпеть не могу покупать масло для гаража, когда у меня всегда в запасе 6-10 шнуров.



• 29 декабря 2014 г.

• #12

• 29 декабря 2014 г.

• №13

Дымоходная труба с двойными стенками, направленная вверх (или с изгибом под углом 30° или 45°, если необходимо) к потолочной опорной коробке, через крышу, затем класс А по мере необходимости до дневного света. Рик



Переключить подпись

Lopi Liberty в доме, Century Hearth FW240007 в мастерской. Куча прочего хлама. Тебе все равно все равно.

• 29 декабря 2014 г.

• №14

Извините за фотки сбоку и дубликаты, первый раз размещаю фотки на этом форуме. В любом случае, дымоход будет полностью справа от задней части гаража, что, я думаю, немного сократит расстояние по вертикали. Дровяная печь будет располагаться почти там же, где угол верстака, я могу просто сдвинуть верстак вправо, пока не будет приемлемого зазора.



• 29 декабря 2014 г.

• №15

ископаемое сказало:

Дымоход с двойными стенками прямо вверх (или с изгибом под углом 30° или 45°, если необходимо) к потолочной опорной коробке, через крышу, затем класс А по мере необходимости до дневного света. Рик

Нажмите, чтобы развернуть…

Спасибо за ваше предложение. Я сейчас пытаюсь собрать материал/прайс-лист.



• 29 декабря 2014 г.

• №16

Переключить подпись

PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть – это тот, который управляет печью.

• 29 декабря 2014 г.

• # 17

begreen сказал:

Нажмите, чтобы развернуть…

Спасибо за ссылки. Отделка фронтона — мой следующий шаг, чтобы закрыть его. У меня тоже есть 30 листов пенопласта для утепления. С тремя детьми трудно найти время, чтобы заниматься этим. Я только что получил рейки задней стены на прошлой неделе.



• 2 января 2015 г.

• # 18

Будет ли это хорошим началом для моего дымохода? Сегодня я заметил, что он продается в моем местном TSC, и мне было интересно, будет ли это правильной установкой, чтобы пройти через мою сосновую стену. Я бы предположил, что мне также понадобится несколько секций трубы, чтобы достичь нужной высоты для правила 10/2?

http://www.tractorsupply.com/en/store/duraplusreg;-chimney-steel-thru-the-wall-kit?cm_vc=-10005



• 2 января 2015 г.

• # 19

ссылка на продажу?



Переключить подпись

PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть – это тот, который управляет печью.

• 2 января 2015 г.

• #20

Извините, должно было подойти
http://www.tractorsupply.com/en/store/duraplusreg;-chimney-steel-thru-the-wall-kit?cm_vc=-10005



• 2 января 2015 г.

• # 21

Если вы не собираетесь подниматься прямо через крышу, это подойдет. Т-образная опора и скобы для труб в идеале будут прикреплены к обрешетке для большей прочности.



Переключить подпись

PE Alderlea T6, Jotul F602
Самый важный инструмент в процессе топки дровами и самая большая переменная часть – это тот, который управляет печью.

• 2 января 2015 г.

• # 22

Спасибо, тогда утром заберу.



• 4 января 2015 г.

• # 23

begreen сказал:

Также, если у вас есть Menards поблизости, люди сообщают о приличных ценах там.

Нажмите, чтобы развернуть…

Который я был там сегодня вечером и заметил, что у них есть 6 x 36 дюймов класса A в продаже сейчас по 59 долларов за штуку



Переключить подпись

– Случайный энтузиаст дровяного отопления…
– Ashley Wondercoal
– Дровяная печь Yukon Big Jack, дровяная/масляная печь Yukon Husky
– Дровяная печь Drolet Heatmax http://www.hearth.com/talk/threads/tundra-heatmax-information-guide.157330/
– Дровяная печь Kuuma VF200, Дровяная печь Kuuma VF100″R” http ://www.lamppakuuma.com/
– Дровяная печь Vogelzang Defender, Печь Drolet 1400i

• 4 января 2015 г.
