Подключить эл плиту. Рассматриваем все возможные способы, как правильно подключить электроплиту

Современная электрическая плита может стать прекрасной альтернативой привычной всем газовой плиты. Ушли в прошлое времена, когда этот бытовой прибор выглядел громоздким и потреблял непомерное количество электроэнергии.

На сегодняшний день рынок электроплит весьма разнообразен. В каждой модели производители постарались гармонично объединить функциональность, компактный дизайн и энергосберегающие технологии.

Чтобы не обращаться к профессиональному электрику, необходимо знать, как подключить электрическую плиту самостоятельно. Большую часть работ, а иногда и установку такого оборудования в полном объёме, можно выполнить своими руками.

Перед тем, как самостоятельно подключить электроплиту, следует выяснить её мощность, а также определить к какому типу сети необходимо произвести соединение. Большинство частных домов и квартир оснащены общей сетью однофазной проводки (220 вольт).

Реже встречаются трёхфазные линии.

1. Настольные электрические плиты и отдельные духовые шкафы имеют мощность меньше 3000 Вт. Их можно подключить через вилку (на 13 Ампер) и розетку или через соединительное устройство, снабжённое предохранителем.
2. Электроплиты с духовкой имеют мощность больше 3000 Вт. Их подключение выполняется через отдельную проводку, выходящую непосредственно на электрощит. Такой тип проводки называется радиальной сетью.

Для этого типа сети используется подключение прибора без розетки, чтобы повысить безопасность. Цепь питания удлиняется, устанавливается плавкий предохранитель. Касательно него можно (и даже нужно) проконсультироваться у электрика. Он подскажет, стоит ли традиционный мини-автомат заменять предохранителем такого типа.

В электрощит монтируется отдельный рубильник с предохранителем либо используется имеющаяся свободная колодка. В ней должен быть предохранитель. При установке рубильника необходимо убедиться, подходят ли к нему трубчатые предохранители.

Радиальной сети выбирается следующим образом:

• плиты до 13,5 кВт – 4 кв. мм;
• до 18 кВт – 6 кв. мм.

Защита осуществляется предохранителем на 30 ампер или мини-автоматом на 32 ампера. Проводка трёхжильная. Одна из жил используется как заземление.

Разбираемся, как правильно подключить электроплиту к радиальной сети

Схему подключения электрической плиты своими руками в таком случае следует делать в следующем порядке.

Особенности установки через соединительное устройство

Порядок работ при таком варианте установки следующий:

1. Если блок выключателя выходит непосредственно на запасную колодку электрощита, красная жила провода подключается к самой колодке (это фаза), чёрная к нейтральной шине, а жила заземления соответственно к шине заземления (отмечается жёлто-зелёным кембриком).
2. Второй вариант подключения осуществляется через выключатель, оснащённый предохранителем. Он крепится возле электрощита с помощью шурупов.

Провода от плиты подключаются к клеммам следующим образом:

• жила с красной изоляцией крепится к фазе;
• чёрная – на нейтраль;
• жила заземления подводится к соответствующей клемме (помечается двуцветным кембриком).

Подключается к выключателю с помощью двух многожильных проводов в двойной изоляции. Сечение 16 кв. мм (можно взять провода тоньше, на 10 кв. мм и выполнить подключение более короткими отрезками этих проводов). Чёрный провод крепится к нейтральной клемме щита и выключателя (N). Красный к фазе (L). Заземление из многожильного провода той же длины укрепляется на клемме в соответствующем месте щита (цвет жёлто-зелёный).

Затем устанавливается предохранитель и крышка электрического щита закрывается.

Внимание! Нельзя к общей клемме точно так же, как и нельзя запитывать новую сеть до проверки правильности монтажа профессиональным электриком и выдачи им заключения о соответствии всем техническим нормам. Этот документ подаётся в электрическую компанию вместе с просьбой подключения к её сети.

Способы монтажа разных схем

При установке с помощью розетки всё происходит намного проще. Применяется кабель для подключения электроплиты со специальным разъёмом – парой из розетки и вилки (РШ-ВШ). Выпускаются он двух типов: для скрытой и .

Плиты бывают с мощностью 220 и 380 вольт. Схема подключения обязательно указывается производителем для обеспечения правильного подведения проводов сети к клеммам плиты. Этот схематический рисунок чаще расположен на задней стенке прибора, либо в инструкции к нему.

На заметку. На схеме зажимы для фаз обозначаются: L1, L2, L3; нейтральные указаны буквой N. Непосредственно в клеммной коробке фаза отмечена цифрами: 1, 2, 3; нейтраль – это 4 и 5.

• Перемычка между фазными клеммами изначально установлена производителем «по умолчанию» на подключение электроплиты к однофазной сети.
• Для трехфазного подключения электроплиты перемычка снимается. Очерёдность соединения проводов к фазным зажимам значения не имеет.
• Для двухфазной проводки перемычка устанавливается между клеммой 1 и 2. Подключается одна фаза. Вторая крепится к зажиму под номером 3.

Пример однофазного подключения электроплиты можно увидеть на рисунке.

Принцип установки при всём разнообразии плит, представленных на рынке, стандартный. Встраиваемые, обыкновенные бытовые и даже промышленные электроплиты подключаются по одной общей схеме. Незначительные нюансы обусловлены количеством фаз в сети. Разобраться в этом совсем несложно. Поэтому с подключением электрической плиты справится, по сути, любой хозяин.

Видео о подключении электроплиты своими руками

Еще в каменном веке, человек понял, что мясо, которое поджарилось в огне, значительно вкуснее сырого мяса. С тех пор люди научились готовить пищу на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так появилась кулинария. Прошли века тысячелетия, но технология не изменилась, изменились только условия. Сейчас почти у каждого из нас в доме есть плита – газовая или электрическая. Электроплита имеет свои достоинства и особенности, в отличии от газовой, она более безопасна, меньше рисков пожара и отравления угарным газом. Хотя и она может привести к возгоранию при неосторожном обращении, так как визуально не заметно – включена она или нет.

Электроплита состоит из рабочего стола, на котором расположены 4 конфорки. Чаще всего каждая делается на определенную мощность, которая отличается от соседних конфорок. Конфорки имеют разные диаметры, очень часто конфоркой служит ТЭН – нагревательный элемент. На рабочий стол может одеваться сетка, она для удобства пользования. Мощность каждой конфорки главным образом зависит от конкретного типа.

Чугунные конфорки делают из сплавов разных металлов (железо, медь алюминий), они как правило более мощные (900-1600вт), конфорки в виде спирали (ТЭН) делают обычно на мощность 400-600 вт.

В духовке электроплитки установлены 2 нагревателя, часто в виде прямоугольных тэнов. Мощность одного такого тэна в районах 1000-1700 вт. Нагревательные элементы духовки расположены в вертикальном положении. В духовке также имеется подсветка, для наблюдения за процессом приготовления пищи. На панели управления электроплиты можно увидеть ручки управления, которые предназначены для управления конфор и духовки. Рядом с каждой ручкой может находится встроенный индикатор, который уведомляет о включении определенной конфоры. Схема электроплитки:

В более старых моделях электроплит, ручка просто переключает режимы работы конфоры, в современных газовых плитах, где реализована цифровое управление, имеется система плавной регулировки температуры, а в последних новинках ручки и вовсе заменены на сенсоры. Ток, потребляемый электроплитой, может достигать 20 ампер при полной мощности и чтобы выдержать такой ток необходим хорошие, мощные контакты розетки и сетевой вилки. После установки электроплиты и подключения ее к розетке необходимо проверить фазу между «землей» и нулевой фазой, показания омметра должны быть бесконечность и 4-10 Ом соответственно. После этого можно подавать напряжение на электроплиту.

Благодаря такой универсальной энергии, как электричество, популярность электрических плит все возрастает. На данном сайте есть статья, как подключить электроплиту, а на этой странице описаны распространенные неполадки, методы их выявления и устранения.

Во многих случаях, домашний мастер или обычный пользователь может собственноручно сделать ремонт электроплиты , не прибегая к дорогим услугам специалиста.

Готовка пищи на электроплите

Алгоритм поиска неисправностей

В независимости от модели электрической плиты и типа применяемых конфорок, выявление причины отказа электроплиты следует производить по такому алгоритму:

Поиск неисправности в электроплите

Задача любого мастера по ремонту – локализовать проблему . Пройдя поэтапно данный алгоритм, можно осуществить ремонт электроплиты своими руками, имея в наличии небольшой набор инструментов и владея ограниченными знаниями в электротехнике.

Необходимые условия для самостоятельного ремонта

Самым важным условием, от которого зависит не только успешный ремонт электроплиты, но и безопасность мастера и окружающих – это знание основ электротехники и электробезопасности. Также необходима уверенность в своих силах – некоторые измерения придется производить при включенном напряжении.

Из инструментов для разборки корпуса электроплиты понадобятся отвертки с подходящими жалами, возможно, набор ключей, плоскогубцы. Для работ внутри корпуса, в зависимости от выявленной неисправности, потребуется паяльник, кусачки, изоляционная лента или .

Набор инструментов для ремонта

Иногда можно выявить неполадку только при визуальном осмотре (нагар на контактах, или отпаявшийся провод). Но, практика показывает, что в большинстве случаев невозможно починить электрическую плиту без измерительных приборов.

Осмотреть подключения к клеммам

Наиболее приемлемым будет использование – многофункционального измерительного прибора, который должен быть в обиходе у любого мастера, имеющего дело с электротехникой.

В некоторых случаях можно обойтись пробником напряжения и самодельной прозвонки из лампочки и батарейки.

Поверхностная диагностика электроплиты

Если сетевое напряжение в норме, а плита после включения вдруг перестает работать, то стоит проверить саму розетку – возможно, она не соответствует мощности, или контакты износились, и они самопроизвольно отгибаются в процессе нагревания.

Бывают случаи, что в электроплитах с механическими регуляторами и переключателями мощности конфорок контрольная лампочка давно перегорела, а сама плита перестала исправно работать намного позднее. На данном этапе, не приступая еще к разборке корпуса, можно выявить неисправность в переключателях, включая различные конфорки и переключая режимы их работы.

Две конфорки электроплиты не работают

Если обнаруживается, что часть нагревателей работают, хоть и не на полную мощность, то неисправность сетевого шнура можно исключить, и нужно искать неполадки следует в переключателях или в спиралях конфорок.

Маловероятно, чтобы все конфорки перегорели в один момент (хотя, такое возможно, если все нагреватели работали во время скачка напряжения). Поэтому, в случае отсутствия реакции на манипуляции с переключателями, возможно, напряжение не поступает на органы управления.

Разборка корпуса электрической плиты

Поскольку электроплиты и варочные панели бывают самых разных форм, габаритов и конструкций, нет никакой возможности описать их все в одной статье, поэтому пользователь должен самостоятельно разобраться с разборкой корпуса. Но общим для всех типов электроплит является наличие термоизоляции и с ней необходимо работать очень осторожно.

Различные конструкции электроплит

При существенном повреждении термоизоляционного слоя электрической плиты снизится ее энергоэффективность, а также изменятся показания термодатчиков, что повлечет неправильную работу плиты в будущем.

Нужно помнить, что работать со стекловатой термоизоляции нужно только в толстых рукавицах, а асбестовая пыль термоизоляционных прокладок старых электроплит вредна для здоровья.

Проверка поступающего напряжения

Разобрав корпус электроплиты, необходимо изучить внутреннее устройство оборудования, определить тип регуляторов, переключателей и нагревателей. Будет очень кстати иметь в наличии схему плиты . Но даже без схемы, владея основами электротехники, можно разобраться в системе управления нагревателями и выявить проблему.

Внимание, следующие ниже методы проверки идут в разрез с инструкцией пользователя, запрещающей включать электроплиту при разобранном корпусе, поэтому следует быть очень осторожным!

Если электрическая плита не работает вообще, следует проверить наличие напряжения на входе переключателей или электронной схемы управления. Импортные электроплиты с электронным блоком управления уязвимы к скачкам напряжения, и очень часто неполадки в них не связаны с повреждением нагревательных элементов.

Электронный блок управления электроплиты

Если сетевой шнур в порядке, и напряжение поступает, а дисплей не светится, то возможно перегорел внутренний предохранитель блока управления электроплитой. Но индикация работающего дисплея не всегда гарантирует его работоспособность – возможно, случилась поломка в силовых реле коммутации.

Наиболее доступный способ проверки блока управления – это проверить поступление напряжения на клеммы нагревателей конфорки. Если напряжение поступает, но ТЭН не нагревается, значит нужно отсоединить электроплиту от розетки, затем отключить клеммы от нагревательных элементов, и прозвонить их.

Проверка поступления напряжения на клеммы спирали конфорки

Будет безопаснее, если на клеммы ТЭНов вначале цеплять специальные зажимы «крокодил», одеваемые на измерительные щупы, а потом подавать напряжение. Если работает только часть конфорок, то будет целесообразней в первую очередь прозвонить нагреватели, и уже потом искать обрыв в цепи питания. Нужно помнить, что нагревательные элементы могут иметь несколько спиралей – способом их совместного подключения регулируется мощность нагревания.

При обнаружении перегорания спирали накаливания или пробоя на корпус, поврежденный нагревательный элемент следует заменить .

Если плита старая, то стоит заменить перегоревшие нагреватели на более совершенные и экономичные. Лучше всего себя зарекомендовали ТЭНовые электронагреватели для электрических плит.

Если прозвонка спиралей не выявила в них неисправностей, то причину следует искать в блоке управления. Как уже говорилось, нагревательные элементы могут иметь несколько встроенных спиралей, которые коммутируются при помощи переключателей или электронных реле. В обоих случаях через контактные группы протекает большой ток, от чего на них образовывается нагар.

Переключатель режимов работы электроплиты

Работа нагревательного элемента с несколькими спиралями

Допустим, нагревательный элемент электроплиты имеет две спирали: С1 и С2. Для их коммутации может применяться трехпозиционный переключатель с тремя контактами: К1, К2, К3.

Схема подключения нагревательного элемента с двумя спиралями

При включении К3 обе спирали подключаются последовательно и будут работать в половину своих мощностей. При включении К2 спираль С1 будет греть в полную силу. Максимум нагрева получится при одновременном замыкании К1 и К2 – две спирали будут подключены параллельно. Все другие возможные варианты не имеют смысла и должны быть исключены самой конструкцией переключателя.

Чтобы починить подобный переключатель, его необходимо разобрать и добраться до контактов чтобы прочистить их наждачной бумагой или тонким плоским напильником. Также нужно проверить натяжение прижимных пружин и прилегание контактов. Очистка поверхностей, подтяжка пружин и подгибание контактов поможет устранить проблему.

Подобную функцию переключения в электроплитах с электронным блоком управления выполняют электромеханические реле. Если при выборе режима слышно срабатывание реле, а на выходе напряжение не меняется, то неисправность именно в них. Например, для переключения режимов конфорки, имеющей три спирали необходимо четыре реле или соответствующий переключатель.

Схема подключения конфорки с тремя спиралями

Для обеспечения универсальности нагревательного диска, встроенные спирали имеют разную мощность, и соответственно сопротивление их различается. Более подробно о проверке и подключении подобных конфорок показано на видео:

Неисправность органов управления

В случае отсутствия характерного щелчка реле, следует прозвонить его катушку и проверить наличие управляющего сигнала. При отсутствии управляющего сигнала поломка может быть в выходном каскаде или микропроцессоре электроплиты. Чтобы самостоятельно починить электронный блок управления, необходимо иметь под рукой его схему и владеть познаниями в радиотехнике.

Но, как показано на видео, в случае обнаружения неисправного реле, владея паяльником и имея идентичную замену, можно самостоятельно осуществить подобный ремонт импортной электроплиты или варочной панели.

Для ТЭНовых и дисковых нагревателей электрических плит часто используется бесступенчатый регулятор мощности . В старых отечественных плитах использовался регулятор на биметаллических пластинах, который реагирует на протекающий ток. В дополнение может устанавливаться термодатчик или термостат, реагирующий на тепло нагревательного элемента.

Терморегулятор нагрева конфорки электроплиты

В подобных системах регулировка тепловыделения осуществляется поочередным включением-выключением нагревателя электроплиты, когда температура ниже или выше установленного регулятором диапазона. Ознакомиться с работой и подключением подобного регулятора, можно, посмотрев видео ниже:

Замена регулятора мощности

В случае выхода из строя подобного регулятора можно найти идентичную замену. Но будет целесообразнее установить современный регулятор мощности на основе симистора (работает, как диммер для системы освещения).

Поскольку симисторная регулировка мощности осуществляется изменением формы синусоидального напряжения (обрезанием части полуволны), то подойдет практически любой регулятор, рассчитанный на данную мощность и ток, но взятый с разумным запасом.

Симисторный регулятор мощности

В некоторых электроплитах симистор устанавливается вместе с радиатором на плате. Если конфорка работает на полную мощность и регулировки нагрева не происходит, то пробит переход в симисторе, и его нужно заменить.

Неисправности в электрической схеме

При отсутствии тока на выходе электронного регулятора, следует проверить пилообразное напряжение смещения на управляющем электроде симистора при включении режима работы электроплиты. Данную проверку производят осциллографом, который имеется в специальных мастерских и у некоторых мастеров, имеющих глубокие познания в радиотехнике.

Иногда электронный блок управления в порядке, но реагирует на неправильные показания термических датчиков системы контроля нагрева. Нужно узнать тип датчика, изучить его свойства и методы проверки, чтобы исключить данный вариант неисправности электрической плиты. Также возможна поломка механического таймера, контакты которого также подвержены коррозии и окислению.

Материал данной статьи поможет пользователю самостоятельно найти причину поломки электроплиты. Если проблема в перегоревшей конфорке, переключателе режимов или регуляторе мощности то для осуществления самостоятельной замены не потребуется специальных навыков. Но, в случае обнаружения поломки электронного блока управления, то ввиду сложности ремонта, его лучше отнести в мастерскую.

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность – это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 – Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 – Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 – Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

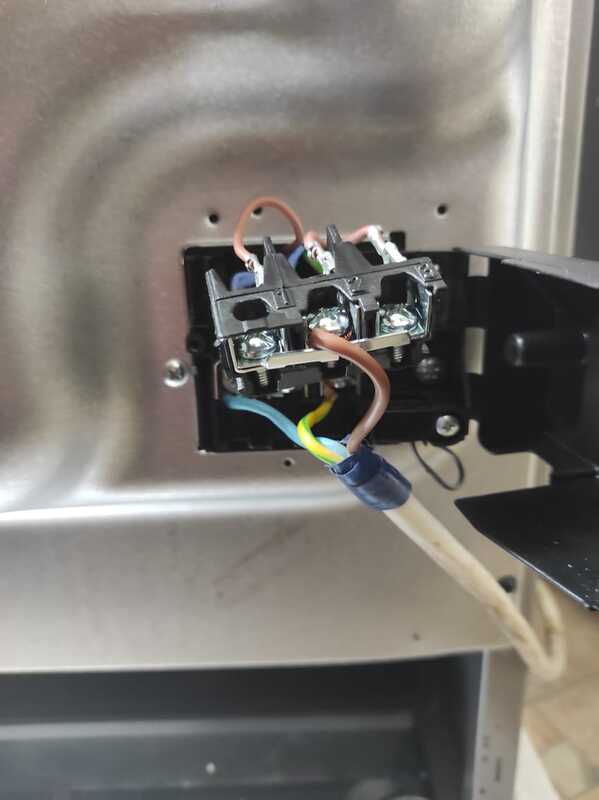

Подключение проводов к бытовой плите

Шаг 6 – Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления – желто-зеленый, затем нейтральный провод – синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

• поставить перемычку между клеммами L1 и L2, L2 и L3,
• подключить к L2 фазный провод – коричневого цвета;
• оставить перемычку между клеммами N1 и N2;
• подключить к N2 нейтральный провод – синего цвета;
• к заземляющему контакту, отмеченному специальным значком, подключить провод заземления – желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Подборка видео-руководств

В данной статье будут рассматриваться схемы подключения электроплит, а также практическое руководство, как установить такую плиту своими силами. Кроме того, Вы можете воспользоваться помощью ,и недорого заказать эту услугу. Но если Вы привыкли делать все своими руками эта статья для Вас. Подробно прочитав статью до конца, вы без проблем справитесь с этой задачей.

Все бытовые приборы потребляют электроэнергию, и естественно, когда речь заходит о электроплите, понятно, что подключение таких устройств, требует обязательного заземления. В настоящий момент на рынке используются розетки и вилки стандарта РШ-ВШ. Данные разъёмы имеют заземляющий контакт. Эти розетки выпускаются как на 220 В так и на 380 В. Они были спроектированы ещё во времена Советского Союза, и используются, по сей день, однако время внесло свои коррективы, модифицировав их для скрытой проводки.

Краткое содержание статьи.

Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Сечение кабеля	Медные жилы			Алюминиевые жилы
	Ток, А	Мощность электроплиты, кВт.		Ток, А	Мощность электроплиты, кВт
		220В	380В		220В	380В
			12,0

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого. Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

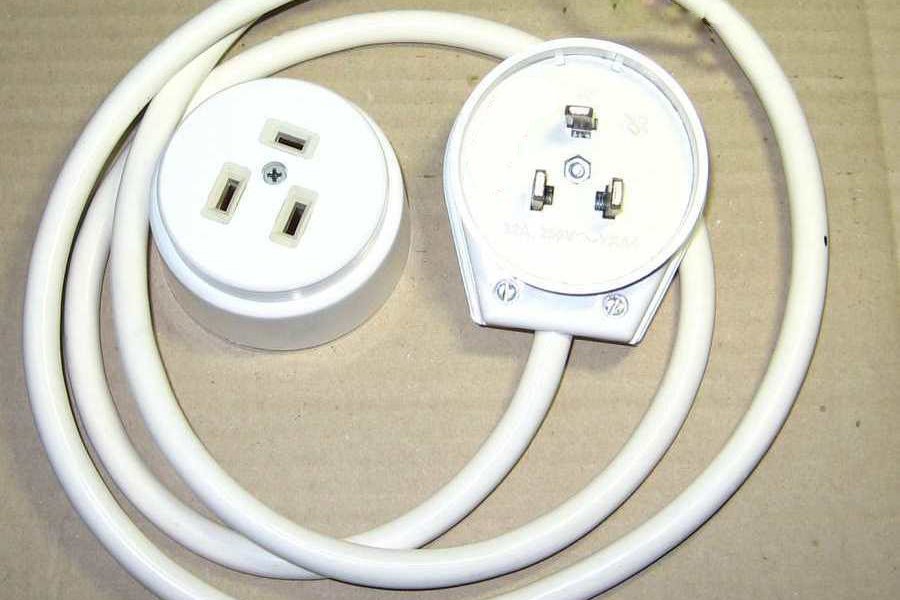

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Схемы подключения электроплит.

Как правило, сняв с задней панели крышку клеммника, вы обнаружите не только ряд медных перемычек, но и расположенную рядом с ней схему трёх вариантов подключения. Они рассчитаны на трёхфазное, двухфазное и однофазное подключение к питающей сети. Далее мы с Вами подробно рассмотрим все существующие схемы подключения.

Рисунок 4. Наклейка с вариантами схем подключения электроплиты. Она расположена как правило, на задней крышке.

Схема подключения электрической плиты на 220 В.

Наиболее распространенным вариантом считается подключение к однофазной сети. Для этого потребуется установить все перемычки в соответствии с рисунком. А именно ставим две перемычки, идущие в комплекте, между клеммами 1,2,3 и подключаем к ним фазный провод L1 . Далее ставим перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Остается одна клемма с символом заземления, к ней подключаем провод заземления РЕ. Желательно соблюдать цветовую маркировку, то есть к нолю подключать провод синего цвета, к земле желтый, зеленый или желто-зеленый остальные цвета к фазному контакту.

Рисунок 5.

Заметьте что на разных моделях плит, расположение заземляющего контакта может быть как с правой, так и с левой стороны. Поэтому при подключении заземляющего провода, обязательно проверьте наличие символа заземления рядом с контактом.

Рисунок 6.

Схема подключения электроплиты на 380В.

Тут есть два варианта подключения трехфазное и двухфазное. Предпочтительнее выбрать вариант на три фазы для равномерного распределения нагрузки. Для трехфазного подключения Вам понадобится розетка на 5 контактов, а для двухфазного можно будет приобрести розетку на 4 контакта.

Трехфазное подключение.

Рисунок 7. Схема подключения электроплиты на 380 В к трехфазной сети.

Рассмотрим сначала вариант трехфазного подключения. Снова смотрим на схему и в соответствии с ней устанавливаем всего одну перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Далее подключаем фазные провода L1, L2, L3 на клемму 1,2,3. К клемме с символом заземления подключаем провод PE.

Двухфазное подключение.

Рисунок 8. Схема подключения электроплиты на 380 В на две фазы.

В соответствии со схемой подключаем фазный провод L1 к клемме 1, устанавливаем перемычку между клеммами 2,3 и подключаем к ним фазный провод L2. Устанавливаем перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Провод заземления PE подключаем к клемме со значком заземления.

Внимательные читатели наверняка заметили на картинке, что существует еще один вариант подключения на три фазы (на некоторых моделях) без использования ноля. Этот вариант создан для Америки, ни в коем случае не применяйте его в России. Дело в том, что в данной схеме напряжение питающей сети должно быть 110В.

Рисунок 9. Трехфазная схема подключения без использования ноля.

Заключительный этап, проверка.

Прежде чем включать электроплиту в розетку, следует включить автомат и проверить правильность подключения на розетке. Убедится при помощи индикаторной отвертки, что фазный провод на фазной клемме. Еще раз проверить, что на вилке провода подключены, верно. Сопротивление между заземляющим контактом на вилке и корпусом плиты должно быть нулевым. После можно подключить вилку и медленно выставить на плите все режимы работы, для того чтобы убедиться, что проводка выдержит нагрузку. То есть автомат не отключается, а кабель не греется. Значит все гуд! Вы справились!

Кухонная плита, как показывает практика, в большей степени стационарное устройство, и, установив её однажды, вы не будете менять её место каждый день или даже раз в неделю, а потому существуют схемы подключения электроплиты напрямую, без вилки и розетки. Как правило, в таком случае электроплита подключается через распределительную коробку с карболитовым или керамическим клеммником.

Видео инструкция по самостоятельному подключению электроплиты.

Подключение электроплиты – поможем подключить электроплиту!

Нужно подключить электроплиту? Цена зависит от нюансов

Итак, подключение электроплиты занятие ответственное. Самостоятельный монтаж может привести к серьезным проблемам. По всем вопросам подключения крупной бытовой техники рекомендуем обратиться к специалистам компании «Проблем-в-Доме.НЕТ». Заказать выезд мастера можно по телефону 8 (499) 495-46-80. У оператора вы можете узнать, сколько стоит подключить электрическую плиту, указав параметры:

— мощность электроплиты и марку;

— возраст дома;

— тип заземления;

— расстояние от щитка до устройства.

Наша компания может предложить следующие недорогие работы:

— подключение: электроплита BEKO, Zanussi, Electrolux, Bosch, Лысьва, Мечта, ЗВИ и другие;

— дополнительный монтаж и прокладку кабеля, если номинальная мощность электротехники превышает норму;

Отметим, что электроплиты Индезит и их подключение, также подключение плиты Занусси и ряда других малобюджетных марок, как и качественное подключение плиты ЗВИ, менее требовательно и меньше стоит. Для подключения плиты этих марок стоимость комплекта электрооборудования будет также немного дешевле. Задайте также вопрос, сколько стоит подключения вытяжки и электроплиты. Сделать монтаж одновременно дешевле.

В отношении экономии электроэнергии электроплита Лысьва и ее подключение часто рекомендуется нашими мастерами в качестве бюджетного варианта. Для сокращения общих затрат на технике мы можем сделать аккуратный монтаж электроплиты в столешницу или экономное подключение встроенной электроплиты.

Подключение электрической плиты: основная схема

Чтобы подключить электроплиту, придется тщательно сделать электрику. В частности, понадобится прокладка отдельного кабеля от электрического щитка до прибора и монтаж заземления, если ваша квартира находится в старом доме с низкими требованиями к безопасности электроприборов. Но, как правило, в таких домах не устанавливаются электроплиты, и имеется ввод газа. При желании рекомендуем подключение электроплиты Занусси в гибридном исполнении (газово-электрическую).

Безусловно, подключение плиты даже при знании особенностей монтажа должно делаться грамотным мастером. Как говорится, подключить электрическую плиту – не проблема, главное, это сделать правильно. Стоимость подключения электроплиты будет зависеть от параметров, упомянутых выше: от длины кабеля, фазы, мощности оборудования, необходимости проводить монтаж заземления. Вопрос «сколько стоит подключить плиту», полностью зависит от этих характеристик.

Прежде чем подключить электрическую плиту учитывайте её мощность

Электроплиты относятся к наиболее мощным электроприборам. Наличие отдельных нагревающих элементов с мощностью 1200-1800 Вт подразумевает, что суммарная мощность прибора будет достигать 5-8 кВт. Причем есть отдельные модели, например, компании Bosch, которые достигают 9800 кВт. В результате подключение плиты BOSCH и подобных модификаций будет требовать особых мер безопасности. Придется понести затраты, чтобы подключить электроплиту, цена в данном случае будет включать весь необходимый объем работ.

При покупке и выборе модели нужно учитывать не только общий расход электроэнергии и собственные затраты на оплату, но и допустимые объемы энергопотребления по отношению к вводному кабелю. Очевидно, что кабель должен предусматривать безаварийную работоспособность всех приборов.

Так что само подключение электроплиты и цена тесно взаимосвязаны не только при установке, но и на протяжении всего срока эксплуатации. В целом, рекомендуем подбирать электроплиты класса потребления А, они несколько экономнее. Подключение электроплиты и сложность работ тесно связаны с мощностью выбранной модели.

Напомним, что электроплиты устанавливаются в жилых домах свыше 10 этажей, к таким зданиям попросту запрещен подвод газа. Проводка рассчитана на подключение электроплиты Мечта, например, и других отечественных марок. Электричество безопаснее, но только если подключение электрической плиты и других приборов во всех квартирах сделано по всем правилам.

Подключение плиты: выбор кабеля

Для электроплиты потребуется отдельная прокладка защищенного кабеля к щитку, на практике он будет рассчитан на самый высокий ток в квартире. Также при монтаже электрики существует одно правило: от одного кабеля может питаться один мощный прибор и два-три маломощных. Отметим еще раз, нужно качественное подключение и электроплита, соответствующая классу безопасности 1!

Если вы делаете отдельное подключение конфорки электроплиты и духовки, стоит их запитать от разных кабелей. Обратите внимание, что в некоторых квартирах сделана разводка электрики, так что подключение эл. плиты на первый взгляд не нужно. Эта разводка может быть использована, чтобы сделать безопасное подключение — электроплита Мечта, Лысьва и ЗВИ.

Стандартные требования к квартирам предусматривают установку устройства защитного подключения на 40 А, соответственно, в случае плиты Bosch, требующей 9,8 кВт и 44,5А, УЗО будет отключать прибор при работе на полной мощности. Чтобы подключить плиту этой модели придется сделать ряд дорогостоящих работ.

Как основное правило, кабель выбирается исходя из суммарной мощности всех электроприборов на линии. Итак, если вы хотите подключить электрическую плиту, цена будет зависеть от параметров прокладываемой электрической цепи и степени ее защиты. Длина кабеля (с медными сердечниками, трехжильный в качественной PE защите) будет значительно влиять на стоимость.

Подключение эл плиты: не забывайте про заземление

Заземление в электрических плитах является безусловной необходимостью. Конечно, в нашей практике случались заказы, где требовалось подключение встроенной плиты, сделанной по гибридному типу, в жилье старого фонда без заземления.

В таких случаях мы прибегали к надежному и неоднократно испытанному варианту получения заземления за счет разделения проводника PEN. С учетом того, что подключение плиты Электролюкс проводится к двум энергоисточникам, мощность электрочасти не такая большая.

Заземление может соответствовать двум стандартам: устаревшему TN-C и новому ТN-S. В зависимости от типа изделия, например, подключение электроплиты BEKO будет иметь свои особенности. Будьте внимательны при приеме работы у частных мастеров, «занулять» электросеть на водопровод и канализацию строго запрещено! Также не используйте уже запрещенные кабеля типа ПУНП!

Схема подключения: розетки для электроплит, УЗО, автоматы, кабель

Вопрос «сколько стоит подключение электроплиты», включает в себя выбор и закупку материалов. Мастера нашей компании используют хорошо испытанные комплектующие, которые доступны клиентам по выгодным ценам.

Так что, сколько стоит подключить электроплиту – этот вопрос состоит из двух частей, непосредственно покупки всех необходимых элементов и монтажа. Классически, электроцепь для бытовых приборов включает кабель, УЗО, автомат и розетку. Подключение электрической плиты и цена вопроса во многом зависят от комплектующих.

Для однофазной сети используется трехжильный кабель, подключение трехфазной плиты требует пятижильного кабеля (А, В, С — фазы, N – ноль, PE – заземление). Подключение промышленных образцов электроплиты делается именно таким способом.

Для электроплит выбираются специальные розетки с керамическими сердечниками и шторкой. Подключение промышленной электроплиты делается со специальной силовой розеткой. Для электроплит выбираются розетки с керамическими сердечниками и шторкой.

Подключение электроплиты к однофазной и 3 фазной сети

Автор Alexey На чтение 7 мин. Просмотров 2.3k. Опубликовано 14.02.2016 Обновлено 14.02.2016

Решение о приобретении электроплиты должно быть взвешенным и всесторонне обдуманным, так как данный электроприбор не входит в группу бытовой техники, которую можно включать в любую розетку.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

Iб.т= Pб.т/ U (А),

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Кабель ВВГ 3х4

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата: B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата, совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку, или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается. Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)Подключение плиты к однофазной сети в цветном варианте

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

Схема подключения электроплиты – особенности и правила однофазного и трехфазного подключения к сети

Оборудование, работающее на электричестве, получило широкое распространение в наших домах. Простота эксплуатации и качественная, надежная работа современных моделей делает целесообразным установку электроплиты даже в домах с централизованным газоснабжением. Компактность и широкие возможности установленных вместе или отдельно ее составных частей – варочной панели и духового шкафа – позволяет использовать такое оборудование как в самых маленьких кухонных помещениях, так и на просторных домашних и профессиональных кухнях.

Особенности подключения современных электроплит

Электрическое подключение плиты предполагает наличие качественной проводки, способной выдерживать ежедневные высокие нагрузки, и надежных автоматических устройств защиты. В домах старой постройки проводка давно находится в изношенном состоянии и не соответствует предъявляемым к ней требованиям. Поэтому в отличие от новостроек, где такие нагрузки предусмотрены, здесь необходимо прокладывать новый кабель с заземлением и устанавливать трехполюсные розетки.

Обычно производители указывают параметры работы и схему электрического подключения в инструкции или на задней стенке бытового прибора. Новые модификации электроплит в большинстве случаев поставляются без соединительного шнура и предполагают подключение через клеммную коробку. Это объясняется разными требованиями к подключению и вниманием к безопасной эксплуатации. Поэтому важное значение в процессе инсталляции будет иметь правильный выбор кабеля нужного сечения и всех остальных элементов.

Схема подключения к однофазной сети 220 В

В большинстве городских квартир и частных домах бытовая электросеть рассчитана на напряжение 220В. Поэтому схема, собираемая на заводе, теоретически предполагает именно эти параметры сети. В клеммной коробке 1-3 контакты уже соединены перемычкой и фаза подключается на один из них. К 4-5 контакту, также соединенных между собой, подсоединяют нулевой провод. На оставшийся контакт с маркировкой «заземление» подключается соответствующий провод.

По существующим правилам каждый из проводов в кабеле окрашен разным цветом: ноль – синий, земля – желтый или зеленый, фаза – коричневый, черный или красный. Для того, чтобы избежать неправильного подсоединения специалисты рекомендуют всегда проверять, на каком проводе они находятся независимо от цвета изоляции. При однофазном подключении, если перепутать фазу и ноль, ничего страшного не случится. Но если один из этих проводов подключить на заземление может произойти короткое замыкание.

Схема подключения к трехфазной сети 380 В

При наличии в доме трехфазного электроснабжения, от силового щита необходимо подвести 5-ти жильный медный кабель. В клеммной коробке нужно демонтировать заводские перемычки и все три фазы подключить на соответствующие контакты. Если устройство электроплиты предусматривает 2-х фазное подключение, то перемычку, соединяющую первые 2 контакта, снимать не нужно. Ноль, как и при однофазном подключении, подается на 4-й и 5-й контакт, а на шестой – подводится заземление. При такой схеме, если подключить фазу на ноль или заземляющий контакт, можно получить удар током или сломать электроплиту.

Если плита подключается через розетку, то для бытовой сети понадобится вилка и розетка с тремя контактами, а для трехфазной – с пятью. Провод тоже, соответственно, должен быть трехжильный и пятижильный. Его сечение определяется в зависимости от предполагаемой нагрузки (4- 6 мм2). Вести проводку можно открытым и закрытым способом. В первом случае он укладывается в гофрированные трубки или кабель-каналы, во втором – в штробу, которая потом заделывается цементным раствором. Более надежным считается закрытое подсоединение через клеммник, особенно в тех случаях, когда необходимо подключить встраиваемую электроплиту.

зона особого внимания, возможные ошибки, советы специалистов

После того, как заканчивается возведение индивидуального жилого загородного дома, начинается долгий период его обустройства. Есть у процессов внутренней отделки начало, нет у таких улучшений конца! При этом важно правильно составить последовательность выполняемых работ, чтобы не пришлось потом переделывать уже готовые результаты. Любой образованный строитель-отделочник (который «в теме») однозначно определит приоритеты и последовательность, на первом месте которой всегда будут стоять внутридомовые коммуникации и установка стационарных электропотребляющих приборов. Особое внимание следует уделить плите, будь она газовая или электрическая.

Дело в том, что именно этот бытовой прибор потребляет очень много энергии – его мощность потребления высока относительно других приборов. Если традиционные лампочки потребляют максимум 240 Вт, а скоро не будут мощнее 50 Вт, то самая маломощная конфорка кухонной плиты имеет мощность в 500 Вт, а самый распространенный размер – 1 кВт. Впрочем, если плита газовая, то за ее безопасную установку будет отвечать специализированная, как правило, государственная техническая служба. А вот установить электроплиту можно и самостоятельно, важно только корректно смонтировать коммуникации.

Сейчас существуют различные варианты устройства проводки в доме: в доступных кабель-каналах, в штробах (закрытый вариант), под плинтусами и под панелями стен (если они выполнены, например, из гипсокартона). Особенностью устройства электропитания для кухонной плиты является то, что проводка должна держать повышенную нагрузку. А это ко многому обязывает: во-первых, она должна иметь большее сечение; во-вторых, ей лучше быть выполненной из меди; в-третьих, из соображений пожарной безопасности нужно иметь перманентный доступ к проводке по всей ее длине. Впрочем, это лишь один аспект из того, на что нужно обратить пристальное внимание при осуществлении самостоятельного подключения бытовых электроприборов повышенного потребления, таких как плита. Разберемся поподробнее.

Подготовка проводки

В самом начале статьи разговор про проводку зашел неслучайно. Во-первых, от нее зависит безопасность всей системы. Необходимо не только грамотно выбрать провода с нужным сечением жил и материалом, из которых они изготовлены, не только корректно соорудить кабель-каналы, но и правильно соединить цепь, в зависимости от выбранного типа. Во-вторых, при подключении электроплиты 98% всего времени уйдет на организацию и контроль корректного подключения этого устройства к сети. Так что, говоря о подключении плиты, имеем в виду грамотный монтаж электроцепи.

Итак, схемы электрических цепей разделяются на 2 основных типа:

Петлеобразная проводка

При такой организации кабель возвращается обратно к силовому щитку. Получается, что все электроприборы, которые будут запитываться от этого кабеля будут соединены между собой последовательно. Однако все мы знаем, что в быту практикуется параллельное соединение потребителей. Именно это позволяет выдерживать уровень напряжения в любой точке проводки, равный 220 Вольтам. Практически все электрические устройства приспособлены для работы как раз с таким напряжением и любое отклонение рождает нерасчетный режим работы (на который не распространяется гарантия при ремонте). Для чего же может пригодиться последовательное соединение? Причин может быть несколько:

• Физическое ограничение по потребляемой мощности. Рассматривается ситуация индивидуального жилого дома. Такие строят, преимущественно, за городом, а там порой, ситуация «со светом» – не фонтан. Либо на дом административно накладывается какой-то лимит, либо устанавливается ограничитель отбора мощности, либо в сети просто нет лишних киловаттов. Иными словами, если наблюдается ситуация дефицита энергии, то некоторые приборы, которые потенциально могут работать при пониженном напряжении, имеет смысл соединить последовательно.
• Необходимость понижения рабочего напряжения в каждом потребителе. Иногда бывает экономически выгодно использовать менее мощные электроприборы (по самым разным причинам). Последовательное соединение позволяет понизить их напряжение, снизив и интенсивность потребления энергии.

Петлеобразная цепь дает ощутимый выигрыш в безопасности. Она лимитирована по мощности, а главное, сила тока, протекающая в ней, всегда будет постоянна. Поэтому последствия короткого замыкания куда как менее губительны.

Электрическая плитка, подключенная таким образом, будет терять мощность (т.е. интенсивность нагрева), если к той же цепи будут подсоединяться другие потребители. Вообще, к петлеобразным (кольцевым) цепям обычно подключают электроплиты, мощностью не более 3 кВт. Вилка штепселя (как и вся цепь) при этом должна выдерживать силу тока в 13 Ампер. Для ситуации дефицита энергии в такую цепь рекомендуется подключать только нагревательные приборы.

Лучевая проводка

Это привычный нам всем двухжильный провод, жилы которого подключаются к разным контактам розеток. Он обеспечивает параллельное подключение всех приборов-потребителей. Это дает стабильность и расчетную работу всех задействованных электроустройств. Схема способна предоставить вам столько мощности, сколько приборов-потребителей будет подключено в сеть (в пределах пропускной способности жил проводов, разумеется).

В организации цепей обоих упомянутых видов следует использовать электрический кабель обязательно с заземлением. Также следует иметь в виду, что для запитки плиты лучевой проводкой следует использовать кабель только с медными жилами (впрочем, это везде желательно), сечением, не менее 6,0 мм2. Кабель должен выдерживать ток, силой минимум в 40 Ампер.



Подключение к однофазной линии

Вообще, электроплиты подключаются к одно-, двух- или трехфазным линиям. Все зависит от максимальной мощности, которая потребляется совокупностью всех конфорок электроприбора. Самым простым является однофазное подключение. В этом случае в кабеле будет 3 проводные жилы:

• Фазовый провод;
• Нулевой провод;
• Провод заземления.

Фазовый провод подключается к одной из трех фаз в щитке; нулевой – к клемме нуля, как и заземление – к соответствующему контакту в щитовой. Заземление представляет собой, фактически, предохранитель, который на некоторое время сможет взять на себя нагрузку, если дефектный замыкатель в цепи (т.е. неисправный электроприбор) даст электрическую нагрузку на корпус и вообще, сторонние электропроводящие предметы (например, тело человека). Погружаться глубже в физику заземления нет особого смысла, т.к. все, что нам нужно знать про это, – что данная жила ответственна за вашу безопасность.

Последовательность действий при правильном порядке подключения электроплиты к однофазной линии должен быть таким:

• Всегда нужно начинать с обесточивания цепи в щитке. Помимо щелчка автомата, ответственного за запитку питающего плиту контура, настоятельно рекомендуется обесточить весь щиток. Общий рубильник, как правило, устанавливается в цепи перед счетчиком. После выключения следует проверить наличие напряжения на клеммах фаз с помощью сигнальной отвертки.
• Следует подготовить фазные клеммы к подключению питающей жилы кабеля плиты. В комплекте с плитой (в обязательном порядке) идут специальные перемычки, которые объединяют все 3 фазы в щитке в одну. Перемычка представляет собой медный кабель с тремя клеммами на каждую фазу и одной, к которой будет присоединяться кабель плиты. Сечение проводника перемычки не может быть меньше 6,0 мм2. Современные варианты перемычек представляют собой подобие жесткого мостика, покрытого сверху изоляцией для защиты от случайного контакта с человеческими руками.
• Далее подключаем упомянутые выше 3 жилы провода плиты к соответствующим клеммам в щитке. Концы проводов жил кабеля не должны быть облуженными (т.е. спаянными воедино). Винты клемм заворачиваются в два приема: сначала несильно, затем до упора (пока винт способен вращаться).

Именно по данному кабелю будут проходить токи высокой мощности с фиксированным напряжением в 220 Вольт. Это значит, что повышенная мощность будет отражаться на увеличенной силе тока, которая и вызывает нагревание кабеля. Припой, которым обычно производится облуживание, не является термостойким материалом, поэтому он неизбежно будет размягчаться и отекать, принимая более выгодную форму с меньшим давлением винта на клемме. Иными словами, в месте контакта начнут появляться зазоры, которые станут со временем давать искру. В итоге это может привести к вспышке и пожару в щитке.

• Трехконтактная розетка для плиты монтируется на стене, выше уровня плиты и возможного стола рядом. Рекомендуется в качестве минимального уровня, ниже которого нельзя ее устанавливать, брать уровень расположения выходного отверстия крана в мойке. Сама раковина должна находить далее 1,5 метров от розетки. При всем при этом радиус расположения розетки относительно плиты ограничивается длиной провода (идущего в комплекте с электроустройством).
• Установив розетку, следует дать пробное питание, включив рубильник и автомат в щитке. Если не произошло никаких аварийных явлений, значит скорей всего, розетка подключена верно и можно переходить к следующему действию, для чего опять следует отключить автомат контура и рубильник общего питания.
• Далее соединяем вилку плиты с розеткой.
• Затем, желательно в резиновых перчатках тестером убеждаемся, что на ее корпусе нет «массы» (т.е. заземление отрабатывает свою функцию, и прикасание к плите не ударит вас током). Проверку следует проводить для всех режимов работы плиты, по каждой конфорке.

Ни в коем случае нельзя заземлять электроприборы методом подсоединения их к металлическим коммуникациям здания, таких как водопровод или трубы отопления. Кроме того, следует обязательно убедиться, что корпус здания также заземлен (вполне возможно, что для этого придется обращаться к профильным специалистам).

• Если все благополучно, и замыкание в короткую отсутствует, то можно снова подать питание в щитке уже для проверки работы прибора.
• Проверять работоспособность нужно так же, как тестером на заземление: каждую конфорку и во всех режимах. Если присутствует духовой шкаф, то на нем стоит акцентировать внимание, т.к. он потребляет больше всего энергии.
• Если все соответствует вашим представлениям об исправном функционировании, то плиту можно уверенно «сдавать в эксплуатацию».



Подключение к трехфазной линии

Здесь все то же самое, однако, за исключением нескольких составляющих:

• Понадобится пятижильный кабель (вместо трехжильного):
• 3 жилы по одной на каждую фазу;
• 1 жила – на ноль;
• 1 жила – на заземление.

Жилы крепятся к каждой фазе отдельно. Никакие перемычки здесь нам более не нужны. Следует быть внимательными при подключении кабеля в щитке и подсоединении этого же кабеля к розетке на другом его конце. Жизненно необходимо соблюдать цветовую маркировку жил, чтобы случайно не подключить к гнезду фазы в розетке кабель, соответствующий нулю или заземлению в щитке. (Рекомендуется записывать).

• Будет нужна трехфазная силовая розетка и вилка ССИ-125, рассчитанная на номинальный ток в 32 Ампера. Рабочее напряжение такой розетки – 380 Вольт. Поэтому следует быть с ней особенно внимательным при монтаже и запуске. Степень защиты – IP Она крепится на четырех шурупах-саморезах.



Особенности подключения к двухфазной линии

Зачастую наблюдается ситуация, когда подключить плиту в доме нужно, имея две рабочие фазы. Это означает, что две фазы из трех соединены перемычкой, а к третьей имеется свободный доступ. В этом случае понадобится четырех- или пятижильный кабель, а также трехфазная розетка и вилка к ней. Имеется:

• 2 фазы;
• ноль;
• заземление.

Итого 4 жилы в кабеле. Соответствующие концы проводов закрепляются на клеммах в щитке. Другие концы этих же проводов крепятся на контактах в трехфазной розетке. Розетка имеет 5 гнезд для штекеров. Заняты будут только 4 из них.

Перед тем, как осуществлять монтаж розетки нужно разобраться, какие гнезда в розетке каким штекерам вилки ССИ соответствуют. Для этого нужно обратиться к инструкции по эксплуатации плиты. Не имеет последствий перемена местами фаз. Но вот подключение фазы на ноль или землю способно вызвать взрыв (с учетом подаваемой на плиту мощности). Напряжение на двух фазах будет равно 380 Вольтам. Поэтому работы по подключению плиты к двухфазной линии лучше проводить под контролем профессионалов (или же вовсе поручить им ее целиком).

Внимательно нужно относиться и к пропускной способности розетки. Упомянутая ССИ-125 держит силу тока в 32 Ампера. Но для четырехконфорочной с духовым шкафом плиты этого может не хватить. Тогда следует выбирать ССИ-135, выдерживающий ток в 63 Ампера и даже ССИ-145 – на 125 Ампер.



УЗО, как ключевой аспект безопасности

С чего начинается электробезопасность в доме? С установки устройств защитного отключения (УЗО) в щитовой. Они из себя представляют обычные выключатели-автоматы, которые все давно привыкли видеть в щитках. Однако с течением времени они уже успели эволюционировать и обзавестись ценными функциями, а именно – контроль параметров проходящих через них токов, и разрыв цепи, в случае создания аварийной ситуации.

Правила установки электрооборудования (ПЭУ) (п.7.1.79) на удивление не обязывают устанавливать УЗО для стационарных электроприборов, к которым относится и электроплита. Однако, для чего ж еще созданы УЗО, кроме как не для обеспечения безопасности, а электрический ток, вольтажом в 380 Вольт будет пострашнее мощности для комнатных контуров (как в прямом, так и в переносном смысле). Настоятельно рекомендуется устанавливать в цепь питания электроплиты УЗО (последовательно, как обычно). Ведь безопасность электропроводки в доме превыше всего.



Так же вы можете посмотреть видео на тему подключения электроплиты:

Какая вилка вам нужна для электрической плиты? – Модернизированный дом

Электрические плиты просты в использовании и чистке, и они работают без сбоев, если у вас есть подходящая розетка. Как правило, электрические плиты необходимо включать в розетки на 220 вольт, чтобы они работали должным образом. Следуйте инструкциям, пока мы исследуем, в какую розетку безопасно включать электрическую плиту.

У вас могут быть свои причины, но многие люди рано или поздно переходят на электрическую плиту. Установка печи нового типа – задача не для обычного человека, поскольку для этого требуются электромонтажные работы.

Вам необходимо подключить электрическую плиту к розетке 220 вольт, чтобы удовлетворить ее требования к питанию. Для работы электрических плит требуется постоянный поток высокого напряжения. Включать электроплиту в розетку на 110 вольт небезопасно и неэффективно.

Я хочу поделиться с вами самым простым способом установить новую розетку и решить еще одну задачу по благоустройству дома. Здесь есть удобный справочник цен, а также сравнение печей других типов.

Требуется электрик для установки вам розетки?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Инструкция по установке розетки 220

Одна из основных причин, по которой люди переходят на электрическую плиту, заключается в ее невероятной мощности. К сожалению, их нельзя просто включить в старую розетку. В США самая распространенная розетка для печки имеет напряжение всего 110 вольт.

Если вы сомневаетесь в своих способностях, знаниях и опыте выполнения электромонтажных работ, обратитесь к специалисту.При работе с электрическими материалами существует потенциальная угроза безопасности, особенно если вы не обладаете надлежащей квалификацией.

Требования к напряжению и электропроводке электроплит

Поскольку электрические плиты более мощные, им требуется постоянный поток более высокого напряжения. Это помогает ему быстро создавать и поддерживать тепло. Вы найдете другие приборы, такие как сушилки и водонагреватели, использующие те же методы.

Шаг 1

Первое, что вам нужно сделать при установке новой розетки, – это выключить источник питания.Для этого откройте электрическую коробку и переключите главный выключатель в положение «выключено». Важно отметить, что это отключит электричество во всем доме.

Как только вы это сделаете, проверьте, сработало ли это. Вы можете попробовать включить свет, чтобы снизить риск получения травмы электрическим током при работе с проводкой.

Шаг 2

Затем вам необходимо установить новый выключатель в монтажной коробке, чтобы контролировать розетку печи.Вам понадобится два открытых слота в одном ряду, чтобы было достаточно места. Это потому, что вы будете устанавливать автоматический выключатель двойной ширины вместо одинарного.

Следуя инструкциям производителя, следуйте инструкциям по установке новых переключателей. Еще вам понадобится установить разъем сбоку на монтажной коробке. Это позволяет подключить электрический кабель внутри коробки.

Помните: если вы чувствуете себя некомфортно в работе в этот или любой момент, остановитесь и обратитесь за помощью к профессионалу.

Шаг 3

Третий шаг – пропустить кабель через стены, пока не дойдете до места, где вы планируете установить новую розетку. Для этого может потребоваться просверлить каркас вашего дома, чтобы избежать путаницы с другой проводкой.

Шаг 4

Снимите изоляцию на конце кабеля и подключите его к новой розетке. Затем вверните розетку в стену, и все почти готово. Понимаете, дело не в том, что работа тяжелая; это просто более опасно, чем другие проекты по благоустройству дома.

Шаг 5

И последнее, но не менее важное: возьмите кабель и пропустите его через разъем, который был установлен в монтажной коробке. Заземлите клемму, а затем подключите кабель к автоматическому выключателю. Если вы чувствуете, что все установлено правильно, переведите новые переключатели в положение «выключено».

Затем снова включите основное питание в доме, прежде чем переводить новые переключатели в положение «включено». Проверьте розетку с помощью вольтметра, чтобы убедиться, что она выдает не менее 220 вольт.Тогда вы будете готовы приготовить и испечь любые вкусности, которые захотите.

Альтернативные электрические плиты

Существует две основных альтернативы электроплитам: газовая и индукционная. Оба они обладают замечательными качествами и нуждаются в улучшении. Давайте посмотрим на оба типа, чтобы лучше понять, что лучше всего соответствует вашим потребностям.

Газ

Есть много людей, которые любят пользоваться газовыми плитами. Вот некоторые из основных причин, по которым они предпочитают газ электричеству.

Плюсы

• Газовая плита нагревается сразу после включения пламени.
• Пропан и природный газ дешевле, чем электричество.
• Задачи по приготовлению пищи, такие как обжаривание овощей, легче выполнять на газовой плите.
• Это легче контролировать, так как вы можете визуально видеть пламя.
• Газовые плиты более долговечны и лучше выдерживают повседневный износ.

Минусы

Есть несколько недостатков использования газовой плиты, которые вы также можете рассмотреть.

• Их труднее чистить из-за неровной поверхности.
• Поскольку газовые плиты имеют более высокую тепловую мощность, они могут повысить общую температуру в вашем доме.
• Некоторым домовладельцам не нравится первоначальный запах газа.
• Существует опасность утечки газа, если горелки остаются включенными без пламени.
• Для газовых плит требуются специальные трубопроводы, что требует другого проекта и дополнительных затрат.

Индукционная

Вот главные преимущества и недостатки использования индукционной плиты.

Плюсы

• Благодаря электромагнитному циклу вы сможете готовить и печь вдвое быстрее.
• Индукционные печи потребляют меньше энергии, что лучше для окружающей среды и снижает ваши счета за электроэнергию.
• Это безопаснее для домов с детьми или домашними животными, потому что горелки быстро остывают.
• Их невероятно легко чистить влажной тряпкой для мытья посуды, потому что столешница полностью стеклянная.
• Индукционные плиты выглядят современнее и привлекательнее.
• Нагреваются невероятно быстро.

Минусы

• Основным недостатком индукционных плит является их дороговизна.
• Магнитная посуда необходима, если вы хотите, чтобы индукционный процесс работал.
• Если отключится электричество, вы не сможете пользоваться плитой.
• При использовании индукционной плиты слышно жужжание или гудение.

Стоимость установки электрической варочной панели

Не знаю, как вы, но мне нравится составлять бюджет на проекты по благоустройству дома.Это помогает мне не сбиться с пути и не дает мне тратить слишком много. Ниже приводится руководство по ценам, чтобы вы могли оценить, сколько может стоить установка электрической плиты.

В среднем по стране $ 706 Средний диапазон 325,04–712,37 долл. США Минимальная стоимость $ 469,22 Максимальная стоимость $ 942,71

Требуется электрик для установки вам розетки?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Сколько ампер на выходе печки?

Большинство электрических розеток имеют мощность около 15 ампер. Электрическая розетка плиты или духовки должна иметь не менее 50 ампер энергии. Его может быть больше, если система не может перегружать.

Можно ли использовать трехжильный шнур на четырехпроводной плите?

Это зависит от возраста вашего дома.Дом, построенный в 1950-х годах, считается соответствующим нормам для установки печи или сушилки с использованием трехжильного кабеля. Те, у кого есть четвертый провод, используют его как заземляющий провод.

Если вы не знаете, где находится ваш дом, всегда консультируйтесь со специалистом.

Можно ли заменить газовую плиту на электрическую?

Да, с помощью квалифицированного электрика. Газовые плиты потребляют около 120 вольт энергии, в то время как электрические плиты нуждаются в 220. Электрик проложит больший провод от автоматического выключателя к более сильной розетке.

Также существует требование закрыть газовую линию, чтобы предотвратить утечку. В случае утечки газа важно немедленно выйти из дома, не прикасаясь к источникам энергии. Это не та работа, которую вы хотели бы выполнять в одиночку без соответствующих знаний.

Связанные руководства

Кирстин Харрингтон

Кирстин – увлеченный писатель, который любит помогать людям узнавать что-то новое, когда дело доходит до улучшения дома.Когда она не сидит за клавиатурой, она любит делать поделки, заниматься рукоделием, проводить время со своими домашними животными и снимать видео. Она надеется, что всем, что она пишет, кто-то найдет решение своих домашних нужд.

Недавно опубликованные

ссылка на Могу ли я подать в суд на арендодателя за загрязненную воду? (Узнай сейчас!) ссылка на Может ли арендодатель требовать профессиональной уборки? (Узнай сейчас!)

Как найти и устранить неисправность, связанную с питанием электрической плиты

»Проекты домашних электромонтажных работ
»Нужна электрическая помощь? Спросите у электрика

Из-за чего перестала работать моя электрическая плита и как это исправить? Устранение неполадок, связанных с питанием электрической плиты, наиболее распространенными проблемами в цепи электрической плиты.

Проблема с питанием электрической плиты
[ad # block] Электрический вопрос: Что может привести к тому, что моя электрическая плита перестает работать, и как я могу это исправить?

Моя электроплита перестала работать и не показывает питание на панели управления, что может быть не так?

• Когда я проверил плиту на мощность, счетчик показал 230 вольт, идущих на одну сторону силового блока на плите, и 30 вольт, идущих на другую сторону.
• Я проверил саму розетку, и она показала по 120 вольт на каждую сторону, и выключатель показал те же результаты.
• Что заставит власть переместиться в одну сторону?

Этот вопрос по электропроводке поступил от Криса из Нью-Джерси.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Крис.

Устранение неполадок, связанных с питанием электрической плиты

Приложение: Схема питания электрической плиты.
Уровень квалификации: от среднего до продвинутого – Лучше всего выполняется лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта, способности работать с инструментами и устранять неисправности цепи и проводки 230 В.
Меры предосторожности : Определите цепь электроплиты на электрической панели, выключите ее и пометьте ее примечанием перед тем, как приступить к работе с электропроводкой.
Уведомление : Ремонт электропроводки электрической плиты на 230 В и электрические соединения должны выполняться в соответствии с местными и национальными электротехническими нормами и с использованием утвержденных материалов.

Самые частые проблемы с цепью электроплиты

ВАЖНО : Поиск и устранение неисправностей и ремонт цепи 230 В требует специальных знаний и опыта.

• Признаки неисправности контура печи

  • Когда автомат горения переводится в положение ON, индикатор питания не загорается.
  • Горелки печки не работают или не нагреваются нормально.
  • Неправильные показания напряжения в цепи.

• Распространенные причины неисправности контура печи

  • Неправильный монтаж цепи 230 вольт.
  • Неправильное подключение печки к проводам цепи.
  • Неисправная или подгоревшая проволока в распределительной коробке.
  • Неисправные или сгоревшие соединения проводов к автомату горения.
  • Неисправность элемента электрической горелки.

• Ремонт перегоревших проводов электроплиты

  • Ищите обесцвеченные или обгоревшие соединения проводов.
  • Удалите обгоревшую часть поврежденной проводки.
  • Получите соединительный соединитель подходящего размера или совместимый (ые) концевой (ые) соединитель (ы) для установки и ремонта неисправных соединений.
  • Поместите отремонтированные провода на прежние места и установите соответствующую крышку.

• Проблемы с главной электрической сервисной панелью

  • ВАЖНАЯ ИНФОРМАЦИЯ: Только квалифицированные электрики должны проверять, тестировать или ремонтировать электрические панели и компоненты.
  • Если электропроводка печки в норме, то проблема может быть в панели, которая подает питание на цепь.
  • Автоматический выключатель следует проверить и проверить на нормальные показания цепи 230 В. Может потребоваться сброс автоматического выключателя из положения ВЫКЛ. В положение ВКЛ. Неисправные автоматические выключатели следует заменить.
  • Электрическая сервисная панель и компоненты должны быть проверены и протестированы на нормальные показания 120/240 вольт.
  • В некоторых случаях поставщику электроснабжения или компании может потребоваться протестировать и подтвердить услугу, предоставляемую домашней электрической панели.

Подробнее о подключении электроплиты

Электропроводка кухонной плиты или кухонной плиты

Подключение кабеля питания кухонной плиты

Полностью описанная установка электрической плиты с типичной системой электропроводки 220 Вольт. Вы можете выбрать 3-проводную или 4-проводную электрическую плиту. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке.

Базовые электрические схемы дома

Домашние электрические цепи и автоматические выключатели

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
Перечень цепей электрической панели

Цифровые вольтметры

При работе с домашней электропроводкой использование вольтметра может сыграть важную роль в электробезопасности. Электрические тестеры и измерители напряжения позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током.
Типы электрических тестеров

Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки 1208 и 2409 Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Будьте осторожны и безопасны – никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Схема подключения выключателей электроплиты Ферре. Ремонт, подключение электроплит – их электрические схемы. Электроплита Электра

Покупка электроплиты для кухни в квартире поставит хозяина перед проблемой подключения прибора к сети.Инструкция рекомендует пригласить для этих целей специалиста. Но это не всегда необходимо. Схема подключения к сети понятна и может быть реализована самостоятельно. В равной степени применимо и к обычной электроплите, с ее помощью можно подключить:

• варочная поверхность
• индукционная плита
• стеклокерамика.

Чтобы правильно подключить новую покупку своими руками, нужно потратить время и ознакомиться с алгоритмом действий.Он прост и включает в себя несколько этапов:

1. Выбор места установки.
2. Общие требования.
3. Установка УЗО и автомат.
4. Монтаж кабеля.
5. Выберите тип подключения.
6. Электросхемы.

Перед подключением плиты или варочной панели необходимо правильно определить место ее будущего размещения в квартире относительно места подключения, близости к холодильнику и прочей бытовой технике:

• Платформа, на которой планируется установка стационарной модели, должна быть максимально плоской, чтобы при регулировке ножек обеспечить устойчивое горизонтальное положение.
• Длина кабеля и расстояние от точки подключения до устройства должны позволять устройству свободно перемещаться без отключения.
• Десять электроплит могут нагреваться до 100 ° C, поэтому не рекомендуется ставить плиту или плиту рядом с холодильником.
• Нагретая десятка может расплавить пластмассовые предметы.
• Также нежелательно размещать индукционную плиту или аналогичную плиту рядом с холодильником или другой бытовой техникой, создаваемое ею электромагнитное поле отрицательно сказывается на их работе.

Общие требования

Невозможно правильно подключить электрическую плиту или варочную панель без соблюдения определенных требований к оборудованию. В квартире это можно сделать намного проще и быстрее.

Обычно в квартире типовой многоэтажки подключение таких устройств к сети осуществляется уже смонтированным отдельным проводом, через специально предусмотренную розетку. Это сэкономит время и позволит быстро подключить плиту или варочную панель.

Владельцам частного дома придется выполнять все работы, связанные с проводом, а установку прочего оборудования придется производить самостоятельно или по приглашению специалиста. В этом случае вы должны использовать:

• трехжильный медный кабель сечением от 4 до 6 мм в зависимости от его длины;
• отдельный автомат для электроплиты для установки в щит на 32 или 40А в соответствии с сечением провода;
• устройство защитного отключения;
• доступный способ заземления.

Выключатель остаточного тока и автоматический выключатель

УЗО и автопереключатель – обязательный элемент комплекта, который используется для самостоятельного подключения любого бытового прибора к сети. Их наличие убережет устройство от скачков напряжения и преждевременного выхода из строя:

• Ставятся рядом с монтажной рейкой к прилавку.
• Номинал УЗО должен быть больше, чем у автомата.
• УЗО подключается к счетчику верхней фазой и нулевым креплением соответственно.
• Нижние клеммы используются для подключения к машине и выводятся на ноль.
• Если используется однополюсный автоматический выключатель, нейтральный вывод УЗО подключается к нейтральной шине.
• При биполярном подключении нулевой клеммой к соответствующему контакту машины.
• Фазный и нулевой жилы трехпроводного провода размещены на нижних креплениях станка.
• Если у машины униполярный нейтральный провод идет к соответствующей шине.
• Желто-зеленый или зеленый предназначен для заземления.

Крепление кабеля

Чтобы подключить розетку или клеммную колодку с помощью кабеля к электрическому щитку, вам необходимо самостоятельно проткнуть стену. Придется потратить время на укладку скрытой в стене, но это не испортит интерьер. Альтернативный и менее хлопотный вариант, чаще применяемый для дома с деревянными стенами, предполагает использование наружного ящика. Стробирование и укладка в бокс производятся по кратчайшему маршруту.

Тип подключения электроплиты

Перед началом установки необходимо определить, какой тип подключения лучше использовать. Вы можете установить электрическую плиту или варочную панель в квартире или на кухне частного дома с тремя типами подключения к сети:

• прямое подключение;
• через клеммную коробку;
• через розетку.

Прямое включение

Этот вариант можно использовать, если нет необходимости отключать плиту или варочную панель от общей сети.Считается самым безопасным. Отсутствие дополнительных подключений снижает риск перегрева. Если необходимо отдельное отключение, необходимо установить клеммную коробку или розетку.

Как установить клеммную коробку

Современную плиту рекомендуется подключать к сети, не вставляя ее в розетку, через качественную клеммную колодку. Можно использовать блок в монтажной коробке, которая монтируется снаружи на стене, или металлический ящик для скрытой установки.Ящик ставится на расстоянии двух метров от электроплиты, на высоте не менее 0,6 метра от пола.

Включение

Распространенный вариант подключения к сети – включение через розетку с обязательным использованием заземления.

Для этих целей в квартире или на кухне частного дома можно использовать розетки 3-х видов.

Отечественное производство с верхним заземлением, развернутым на 90 °.

белорусского производства, который отличается разворотом контактов друг относительно друга на 120 °.

европейского типа, где контакт заземления находится внизу и имеет плоское сечение.

Если нет необходимости монтировать электропроводку своими руками, соответствующая техника в квартире или на кухне частного дома уже имеется, розетку необходимо проверить на фазу. Делается это с помощью электрического тестера.

Схемы

Независимо от способа подключения через розетку или клеммную колодку, плиту или варочную панель можно подключить к сети тремя способами:

• однофазный;
• двухфазный;
• трехфазный.

Для устройств 220В используется однофазная схема, для 380В двух- или трехфазный вариант. Перед тем, как подключить электроплиту или варочную панель, вам придется перевернуть ее тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на задней панели устройства.

Однофазный

Это самый распространенный вариант в многоэтажной квартире. Его можно использовать, когда стыковка выполняется с помощью трехжильного кабеля.Сделать своими руками несложно. Для правильного подключения устройства необходимо использовать перемычки. Обычно они идут в комплекте и прикручиваются к клеммной коробке. Если их нет, можно приобрести медные перемычки сечением 6 мм. Пять из шести винтов соединены двумя шинами:

• одна шина соединяет винты, помеченные буквой «L» под номерами 1, 2, 3;
• второй используется для соединения чисел 4 и 5, обозначенных буквой «N»;
• последний остается свободным и будет использоваться для заземления.

При подключении провода распределяются следующим образом:

• фаза (черная или коричневая) на L1,2 или 3;
• ноль (синий) на N4 или 5;
• шестая клемма с маркировкой PE используется для заземления.

Две фазы

Такую схему часто применяют для частного дома, но можно использовать и в квартире. Стыковка осуществляется по четырехпроводному проводу. В данном случае:

• одна перемычка ставится на L1 и L2;
• другой на N4 и N5;
• L3 и винт заземления остаются свободными.

Для подключения такой цепи:

• желтая жила подключена к фазе A, состоящей из клемм L1 и L2, соединенных перемычкой;
• провод в красной обмотке идет на соседний вывод L3;
• синий установлен на ноль N4 и N5, состыкован перемычкой;
• желто-зеленый предназначен для заземления.

Три фазы

Этот вариант предназначен для частного дома, в квартире такая схема применяется редко.Несмотря на внешнюю сложность, своими руками реализовать его так же просто. Осуществляется кабелем от четырех или пяти жил. Здесь используется только одна шина для подключения соседних нулевых клемм N1 и N2. Провода подключаются в следующем порядке:

1. на фазу A, контакт L1 горит желтым;
2. на фазу B, контакт L2 – зеленый;
3. на фазу C, контакт L3 – красный;
4. для соседних нулевых клемм, синий предназначен;
5. светло-зеленый или желто-зеленый для заземления.

Выполняя все эти работы самостоятельно, нужно потратить время на консультации со специалистами. Это убережет вас от непоправимых ошибок и позволит сделать все правильно.

Что вызвало такой, казалось бы, простой вопрос? Во-первых, любое подключение бытовой техники, характеризующейся повышенным энергопотреблением, подразумевает установку отдельной линии и закрепление специальных / розеток. Обычная, коих по всей квартире много, просто не выдержит и оплавится, как и домашняя электропроводка, не рассчитанная на большие значения тока.

Во-вторых, при покупке такого оборудования необходимо предусмотреть включение в схему соответствующих защитных устройств. В противном случае вероятны «сюрпризы» в виде периодического отключения автомата на вводе и обесточивания всех помещений, некорректной работы (или даже выхода из строя) других бытовых электроприборов. в квартире к однофазной сети просто, нужно лишь знать некоторые особенности и правила. Здесь мы и поговорим о них.

Нарушение порядка подключения чревато серьезными неприятностями (мягко говоря), вплоть до пожара или смерти.Об этом знают все, но, к сожалению, некоторые моменты из рекомендаций производителя не учитываются. Но не многие осознают, что их несоблюдение (даже по одной позиции) является причиной аннулирования гарантии.

Учитывая стоимость оборудования, для некоторых такой аргумент может показаться более значимым. Поэтому автор рекомендует перед началом установки внимательно ознакомиться с двумя документами – инструкцией производителя и соответствующими разделами ПУЭ (7-я редакция).

Подготовительные мероприятия

Что требуется от принадлежностей и расходных материалов, станет ясно на протяжении всего рассказа. Поэтому нет смысла останавливаться на таких «мелочах», как отвертки, щуп и тому подобное. Любые электромонтажные работы предполагают использование определенного набора бытовых инструментов.

Проверка силового щита

Прежде всего, необходимо проверить, на какой максимальный ток рассчитан входной автоматический выключатель.Значение в пределах 45 ± 5 А – все в порядке; обычно этого достаточно. Но если меньше, придется заменить.

Рекомендация – в частных домах комнат обычно больше, чем в квартире. Естественно, что при наличии денег и свободного места коттеджи «укомплектовываются» бытовой техникой не так, как они есть. Товаров очень много. Рекомендуется не полениться и посчитать общую потребляемую ими мощность, а затем добавить электрическую плиту. Он будет стоять? Практика показывает, что его можно «выбить» регулярно.В основном это касается купленных домов. Не факт, что новый хозяин досконально знает, на что и как монтировал щит предыдущий хозяин.

Заземление

Это касается собственников квартир, так как у владельцев коттеджей такой проблемы нет.

Рекомендация – лучше не копаться в этом вопросе самому, а пригласить электрика из ЖЭК. Почему? Только он знает, по какой схеме подключен дом. Если это система TN-C, то возможны «сюрпризы», поскольку автономность в такой панели доступа часто приводит к аварийным ситуациям.Одним из самых распространенных является так называемое нулевое горение. Последствия предугадать несложно, в том числе и для кошелька владельца электроплиты.

Выбор и характеристика материалов

Кабель

Тот факт, что нужно протягивать новую нить, не обсуждается. Особенно это касается домов, построенных еще в советское время. Тогда не было упоминания об электроплитах и ​​другой мощной бытовой технике, поэтому при расчете внутренней электропроводки они не учитывались.

Материал сердечника

Только медь. Это четко указано, например, в пункте 7.1.34 ПУОС. Справедливости ради (и для расширения его кругозора) можно отметить, что прокладка алюминиевых кабелей разрешена, но при условии, что сечение составляет не менее 16 «квадратов». Понятно, что для квартиры – не вариант.

Количество ядер

Речь идет о подключении к однофазной сети. Поэтому минимум трехфазный, ноль, земля. Хотя желательно приобрести 4-жильный кабель.Никогда не знаешь, что будет, но резерв всегда должен быть. Немного дороже, но предусмотрительность не помешает, особенно если учесть, насколько хлопотно заменить кабель в квартире.

Сечение

Есть разные рекомендации, причем «с оглядкой» на мощность электроплиты – как 4, так и 6 см². Но советы «знающих» людей – это одно, а нормативная документация – другое. Согласно п.9.2 СП №31 – 110 2003 г., не менее 6 “квадратов”. Как быть? Следуйте инструкциям производителя. В нем уже есть исходные данные по сечению с учетом потребляемой мощности конкретной электроплиты. Если он маленький, то какой смысл тратить деньги на более дорогой кабель?

Тем, у кого по каким-либо причинам нет паспорта на электроплиту, можно порекомендовать воспользоваться данными из таблицы.

Марка кабеля

О том, какой лучше всего подходит для квартиры (прокладка внутри частного дома) ,.Поэтому повторять нет смысла.

Прочие элементы цепи

1. Выключатель (А) – не менее 20.
2. RCD Это устройство устанавливается последовательно с AB (и после), и его номинал «привязан» к рабочему току машины. Значение должно быть на одну ступень выше. То есть если для АВ это 20, то для УЗО 25. Соответственно для 32 это 40.

На ноте

ПУЭ

разрешается не устанавливать УЗО в цепи питания стационарного оборудования (п.7.1.79). Но рекомендуется все же использовать его в схеме. Если читатель ознакомится с назначением и принципом действия таких устройств, то он поймет полезность этого замечания.

Два из вышеперечисленных защитных устройств можно заменить одним – дифференциальным автоматом. Если в силовом щите мало места, это отличное решение проблемы.

Розетка, вилка

В принципе нельзя надевать вилку на кабель и производить прямое подключение.

Но с точки зрения безопасности и удобства эксплуатации электроплиты – не лучший вариант. Например, как отодвинуть его от стены во время уборки в помещении?

Вся продукция (вилка, розетка) должна быть подобрана на номинальную (указанную в паспорте) силу тока!

Порядок подключения

В принципе, собственник может решить, как прокладывать кабель (в калитке на стене, под плинтусом или обшивкой). Не стоит напоминать, что предварительно необходимо открутить крепеж на крышке, под которой находится клеммник, отключить напряжение в щите при установке розетки и тому подобное, с точки зрения автора.Но некоторые схемы пригодятся, а комментарии к ним практически не нужны.

Прямое отключение кабеля указано как в документации, так и на контактной панели электроплиты пояснительными символами.

Что следует учитывать:

• При однофазном подключении клеммы 1,2 и 3 соединяются перемычками. Они должны быть в сумке с аксессуарами (входят в комплект поставки). То же самое и с нулевыми клеммами (4 и 5).На рисунке все хорошо видно.
• Если нет перемычек, сделать их несложно. Но только от провода, который подключает электроплиту к сети! Если взять сечение меньшего размера, то не факт, что они выдержат.

Несмотря на множество различных агрегатов и приспособлений, главным героем на кухне всегда была плита. Кто-то привык к газовой плите, кто-то к электрической. В наше время электроприборы делают настолько удобными и экономичными, что некоторые владельцы задумываются о замене плиты.

Как самостоятельно подключить электроплиту

Естественно, тем, у кого не было электроплиты, придется ее подключить. Вот в чем проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электромонтажные работы должны выполняться специалистом. На самом деле не все так просто. В прилагаемой к технике инструкции всегда есть схема. Подключить прибор своими руками сможет любой более-менее знакомый с электричеством.

Установка электроплиты

Все начинается с выбора места, где будет располагаться печь. Место выбрано по следующему принципу:

• удобное место для приготовления пищи;
• возможность установки вытяжки над местом расположения устройства;
• близость к холодильнику и другим электроприборам не должна быть очень близкой;
• ровная поверхность, чтобы можно было отрегулировать ножки по уровню;
• , провод должен позволять перемещать устройство при необходимости.

Если плита индукционного типа, это может повлиять на работу других электроприборов. Магнитное поле горелки может повредить даже расположенные поблизости розетки . Исходя из вышесказанного, можно сделать вывод, что главное при определении места – это соблюдение пожарной и электробезопасности.

Как подключить электроплиту

Первым шагом в подключении является определение необходимой мощности и типа сети. Многоквартирные дома имеют однофазную сеть напряжением 220 вольт.Мощность варочных панелей и духовок не более 3 кВт. Такие устройства могут быть подключены через устройство подключения с предохранителями. В этом случае вилка должна быть на 13 ампер, а сама розетка должна иметь систему безопасности.

Целая электроплита с духовым шкафом намного мощнее 3кВт. Здесь используется отдельная проводка до самого электрического щита. Этот тип проводки называется радиальной сетью с прямым подключением для дополнительной безопасности. В предохранители для такой сети устанавливают предохранители.

Выполняя все работы самостоятельно, придется запастись трехжильным кабелем.Кабель для подключения электроплиты должен быть медным, сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат для электроплиты. Автомат рассчитан на основе тока, потребляемого агрегатом. Если ток потребления 32 Ампер, то автомат должен быть не менее 40 А.

Обязательно включите в цепь УЗО. Для заземления используются любые доступные методы.

Кабельные монтажные работы

В квартирах современного дома делать какие-либо подключения намного проще, так как еще автоматов защитного отключения (УЗО) и розетки на 380 вольт уже могут стоять.Другое дело, когда надо все делать самому. Перед тем, как прокладывать кабель, нужно определиться, какое будет соединение. Возможны три варианта установки провода:

1. Непосредственно от электроплиты к силовому щитку.
2. Подключение через раздаточную коробку.
3. Установить отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надежный способ – подключиться напрямую. При таком способе кабель и оборудование не будут перегреваться, поэтому не требует дополнительных подключений проводов.Часто в новых квартирах встречается проволока, торчащая из стены. Это значит, что подводка уже сделана, осталось только концы кабеля подключить к розетке или печке.

Второй вариант подключения троса подразумевает наличие раздаточной коробки. Если его не было, то придется покупать и устанавливать. Изделие изготовлено из металла или пластика. а – коробка , внутри которой закреплены зажимные хомуты. Сверху закрывается крышкой. Установить коробку не проблема. Монтируется на высоте 60 сантиметров от пола на стене кухонного помещения.Расстояние от него до электроплиты должно быть не менее двух метров.

Электрические провода подключаются внутри коробки. Схема подключения следующая:

• с одной стороны, три провода от силового кабеля подключены к зажимным клеммам;
• с противоположной стороны те же три провода от пластины.

Где какой провод должен подходить определяется по цвету. Синий всегда равен нулю, и нужно соединить его там, где написана буква N.Желтый провод прикреплен к земле. Черный провод является фазой и подключается в местах, обозначенных цифрами. Аналогично крепятся провода и второй кабель.

При установке розетки нельзя забывать, что она должна быть заземлена. Есть три типа специализированных торговых точек:

• два отверстия параллельно друг другу и одно перпендикулярно им;
• : все три отверстия расположены под углом 120 градусов друг к другу;
Розетки европейского стандарта
• могут иметь от трех до пяти круглых отверстий.

Полное описание дается для случая, когда кабель уже встроен в стену. Но не всегда все идет гладко. В большинстве случаев, особенно в частных или старых квартирах, стены приходится рыть. Если этот сделать своими руками то на это уйдет много времени, но это сэкономит деньги. Кабель спрятан в стене и зашпаклеван. Размещение выравнивается. После окончательного высыхания можно будет подключать провода к электротехнике.

Схема электрических соединений

Оказывается, вы можете подключить варочную панель с удобствами, духовку или встроенный прибор к любому типу сети. То есть вне зависимости от того, однофазная это сеть, двухфазная или трехфазная.

Самая известная для всех – однофазная сеть. Он есть в каждой квартире и рассчитан на установку приборов на 220 вольт. Когда электроприбор потребляет 22 0 вольт и снабжен вилкой для обычной розетки, то подключать его не нужно.Но когда на табличке нарисована схема, то уже надо следовать инструкции.

Стыковка осуществляется трехпроводным проводом с использованием перемычек. Джемперы обычно идут в комплекте. Подключение выглядит следующим образом:

В двухфазной цепи используется четырехжильный кабель. Выглядит это так:

Подключение трехфазной цепи в квартирах практически не используется. Но если вам предстоит подключить электроплиту к трехфазной сети , реализация проекта также возможна своими руками.В нем используется пятижильный кабель и розетка европейского стандарта. Порядок подключения следующий:

Все три способа установки не так уж и сложны. Однако, чтобы разобраться с и подключиться к , вам нужно будет проконсультироваться со специалистом и посмотреть видео в качестве наглядного пособия.

Проверка работоспособности и безопасность

После всех монтажных работ проверяем, правильно ли они сделаны. Проверьте каждую конфорку. Если хоть один не будет работать , значит что-то сделано не так.Горелки по отдельности не подключаются, но если провода перепутать – не пойдут.

• При работе с электрическими проводами все линии должны быть отключены. Убедитесь, что переключатель предохранителя находится в положении «выключено».
• Монтаж электрооборудования осуществляется в резиновых перчатках.
• Жильцы дома (квартиры) должны знать о своей работе.
• В качестве заземления лучше всего выбрать в щитке специальную жилу.
• Не использовать для заземления труб и батарей.

Если у вас есть возможность подключить электроплиту своими руками, то с комбинированной техникой такие эксперименты лучше не проводить. Электроплита с газом и электричеством установлена ​​газовой службой. Затем проверяет работоспособность каждой горелки и переключает с электрического на газовый режим. Газовики выдают акт проверки и проводят ее сами.

Электроплиты

давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключить.Итак, если вы приобрели одну из таких печей и собираетесь подключить ее самостоятельно, эта статья вам в этом поможет. В нем мы шаг за шагом постараемся объяснить, как это сделать правильно, а главное безопасно!

Также стоит отметить, что электроплиты хоть и считаются бытовыми, но потребляют много электроэнергии – это следует учитывать как при установке, так и при последующей эксплуатации нагревательных электроприборов в быту.

Перед установкой внимательно прочтите содержание инструкции по установке.Если какие-то моменты вызвали у вас сомнения, то установку лучше доверить квалифицированному электрику. Помните, что заводская гарантия производителя не распространяется, если электроплита подключена с нарушением правил и норм монтажа электрооборудования.

Предлагаем продумать, как правильно выбрать аксессуары для установки: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовку к однофазной, двухфазной, трехфазной электросети с напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электроплиты

Перед тем, как приступить к каким-либо работам по подключению электрооборудования к сети, необходимо внимательно изучить технический паспорт изделия, который необходимо приложить, а также ознакомиться с такими нормативными документами, как ПУЭ 7-го издания и ПТЭЭП.

Пошаговая инструкция подключение электроплит), aeg, nord ep, samsung к блоку питания:

Шаг 1. Силовые кабели, автоматический выключатель и УЗО

Электропитание электроплиты должно осуществляться независимым кабелем, идущим прямо к распределительному щиту квартиры.Для прокладки кабеля от экрана до розетки можно использовать кабели марки: ВВГ; ВВГ-нг; ПВА; ШВВП. А от розетки к пластине лучше соединять многожильными проводами типа ПВА или КГ, которые более устойчивы к перекручиванию при многократных перегибах в процессе эксплуатации.

Сечение кабеля зависит от напряжения сети, количества фаз и потребляемой мощности. Зная эти параметры, вы можете выбрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на порядок больше.

Таблица: выбор сечения кабеля

Подключение должно производиться от отдельного автоматического выключателя. Номинальный ток автомата должен быть на один номинал выше, чем ток потребления электроплиты.

Все характеристики электроплиты можно узнать в прилагаемой к покупке технической документации, они же указаны на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Также желательно установить устройство защитного отключения (УЗО), которое защитит человека от поражения электрическим током при случайном контакте с неисправным оборудованием.УЗО устанавливается рядом с выключателем, а подключается после него. Его номинал должен быть на порядок меньше, чем у автомата. Ток утечки на землю не более 30 мА. Все винтовые зажимы необходимо аккуратно зажать, так как через них будет проходить большой ток.

Шаг 2 – Установка сетевой розетки

Не в каждой квартире есть розетка на кухне, рассчитанная на подключение мощного оборудования, потребляющего более 3 кВт. Обычно это однофазная розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как выбрать и установить розетку для электроплиты :

1. Розетка должна быть изготовлена ​​из качественных материалов и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода между собой, соединив их в один контакт.
3. Используйте только медный кабель для подключения к розетке.
4. Сечение кабеля должно соответствовать приведенной выше таблице.
5. Розетка устанавливается на ровную негорючую поверхность.
6. Если у вас кирпичная стена, желательно установить патч-розетку на специальную облицовку, это не даст основанию розетки при установке треснуть.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, умывальникам, железным трубам, оконным или дверным проемам.
8. При замене старой розетки убедитесь, что изоляция проводов не повреждена и нет признаков перегрева кабеля.
9. Цвета проводов должны соответствовать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть надежно закреплены. Многожильные провода следует предварительно припаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки убедитесь, что провода подключены правильно. Используйте мультиметр для проверки на короткое замыкание.

Включите автоматический выключатель в распределительном щите квартиры.Мультиметром проверить наличие напряжения на фазных контактах розетки.

Шаг 3 – Откройте заднюю панель печи

Для подключения кабеля к электроплите на тыльной стороне нужно найти и открутить небольшую крышку, закрывающую клеммы для проводов.

Задняя стенка бытовой печи

Шаг 4 – Присоединение кабеля

После снятия крышки необходимо закрепить кабель. Это сделано для того, чтобы случайно не выдернуть кабель из пластины.Вставьте кабель и закрепите его на корпусе пластины в специальном зажиме.

Отверстие для проводки кабеля ZVI

Шаг 5 – Установка медных перемычек

В зависимости от количества фаз питания подключение проводов производится по-разному. Для правильного согласования подключения пластины к различным электросетям в комплекте с клеммной колодкой есть специальные медные перемычки. По выбранной вами схеме установите в блок перемычки и затяните винты там, где провода не будут подключаться.

Подключение проводов к плите

Шаг 6 – Подключите провода

Очень важно правильно подключить провода к клеммной колодке! В документации и часто на самом корпусе, возле крышки, есть схема подключения с различными типами сетевого питания. По схеме, подходящей для вашего случая, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первый соединяет провод заземления желто-зеленый, затем нейтральный провод синий.Затем фазовые провода, коричневый и два черных. Здесь главное ничего не перепутать, чтобы не вывести оборудование из строя.

Используйте перемычку для соединения изолированной нейтрали и земли

Шаг 7 – Закрытие панели

После подключения всех проводов еще раз проверьте схему подключения, убедитесь в отсутствии ошибок. Хорошо затяните зажимные винты. Но помните: во всех пластинах разъем сделан из хрупкого материала, не прилагайте особых усилий, иначе можете его повредить.Теперь можно закрыть крышку и затянуть крепежные болты.

Окончательное подключение проводов к бытовой электроплите

Шаг 8 – Подключение к сети

Перед подключением печи к сети убедитесь, что схема собрана правильно, все токоведущие части замкнуты. Включите автомат и УЗО, проверьте напряжение в розетке. Включите электрическую плиту. Согласно инструкции, убедитесь, что все его функции работают правильно.

Видео: видео инструкция по подключению электроплиты

Подключение плиты в однофазную сеть

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети.Поэтому рассмотрим однофазное подключение, используемое в квартирах. Большинство пластин имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и контакт с землей.

Для подключения такой электроплиты к домашней однофазной сети 220 В необходимо:

• установите перемычку между клеммами L1 и L2, L2 и L3,
• подключить фазный провод к L2 – коричневый;
• оставить перемычку между выводами N1 и N2;
• подключить нейтральный провод к N2 – синий;
• подключить заземляющий провод желто-зеленого цвета к клемме заземления, отмеченной специальным значком.

Количество и название терминалов могут отличаться, проверьте эту информацию в документации к устройству.

Однофазная электрическая схема подключения

Подборка видеоуроков

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита – самый мощный бытовой прибор. И условия его эксплуатации не самые комфортные. На его производительность влияют следующие факторы:

• Нагрев приводит к высыханию и повреждению изоляции;
• Switchable Controls токи приводят к износу и повреждению переключателей;
• Загрязнение от приготовленной пищи, попадание в плиту при достаточном количестве может привести к поломке.

Ремонт электроплиты своими руками: основные трудности

Ремонт электроплит сложен в зависимости от:

• Номера горелок;
• Наличие духовки;
• Количество ступеней или плавная регулировка мощности горелки.

Тем не менее, любой, кто умеет держать в руке отвертку и разбираться в электрической схеме плиты, может отремонтировать плиту.

Тем, у кого уже есть опыт ремонта, схема нужна не всегда.Также он не понадобится при поиске большинства типичных неисправностей, встречающихся в электроплитах. Вот они:

• Обрыв проводов, окисление контактных соединений;
• Отказ горелки;
• Повреждение переключателя или контроллера.

Подумайте, как найти и устранить эти проблемы.

Не работает плита – с чего начать? Инструкция по эксплуатации

Сначала проверьте напряжение сети .Начать нужно от розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводом (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании мы делаем одно измерение – между фазой и нулем.

Если розетка исправна, проводим такие же замеры на вводе электроплиты. Если на нем чего-то не хватает, виноват шнур питания.

Корпуса электроплит заземленные . Но если по каким-то причинам заземления нет, то в случае поломки пластин нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, желательно это сделать на шляпках болтов и на конфорках, предварительно включив их в работу. Если обнаружена «фаза», то ремонт нужно продолжать с осторожностью.

Если заземленная плита «бьет» ток, то искать придется по двум причинам: во-первых, куда пропало соединение с заземляющим контуром, а затем где течет электроплита.

В случае, если напряжение питания в норме, потребуется определить степень пробоя . Если не работает отдельный элемент (конфорка, духовка), то нужно искать неисправность в его цепи. Если не работает вся плита или часть конфорок, потребуется проверка общих цепей питания.Если режимов работы варочных панелей и духовки несколько, нужно заранее узнать, все ли они включаются. На это потребуется время, так как конфорки придется нагревать и охлаждать несколько раз.

Отсутствие индикации конфорки не всегда означает, что она неисправна. Контрольная лампа может не гореть.

Итак, область поиска сужена до минимума. Отключите плиту, вынув вилку из розетки, и разберите ее. У переносных пластин для этого снимаем крышку снизу, у стационарных откручиваем пару шурупов и поднимаем верхнюю крышку.

Делаем внешний осмотр . Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов пригоревшей изоляции и состояние поверхностей переключающих элементов. Таким образом определяется часть неисправности. Если это не поможет, читайте дальше.

Связаться с ремонтом

Поскольку токи, потребляемые нагревательными элементами печи, велики, требования к качеству контактных соединений высокие.А подключений в плите много: ТЭНы подключаются через переключатели, и они соединены между собой в общую цепь.

Коммутация осуществляется с помощью разъемов, провода к которым подключаются с опрессовкой . Паять нельзя – под действием температуры компаунд разрушится. Сами разъемы необходимо плотно закрепить на выводах элементов. Как только они ослабевают, в этом месте появляется переходное сопротивление.Под действием тока нагрузки нагревается, поверхность окисляется, контакт нарушается. Найти место обрыва можно по почерневшему разъему и обугленной изоляции провода.

Разъем необходимо отрезать и заменить на новый, а изоляцию провода нужно будет восстановить. Для ремонта проводов в электроплитах не используйте изоленту – она ​​расплавится и пригорит. Для этого специальных стеклопластиковых трубок продаются в магазинах электротоваров.

Там куплен новый коннектор, тоже подходящий для этой цели. автомобильные разъемы одинакового размера. Продаются латунные изделия, у которых недостатков больше, чем достоинств. Самое главное, что без специального инструмента проверить на проводе не получится. Вы можете с помощью двух плоскогубцев намотать его зажимы, одна пара которых зажимает провод, а другая – его изоляцию. Но этот процесс потребует максимальной настойчивости.

Второй их недостаток в том, что если еще можно зажать гибкий провод, то жесткий сечением до 6 мм 2 нереально.Если прочный обжим не получился – через время придется делать еще раз, но уже с новым разъемом.

Лучше с изолированными наконечниками . Для опрессовки также потребуются пресс-клещи , они недорогие и пригодятся в будущем.

Советов много:

В пластинах

используются разъемы RPI-M ,

, но для соединения под винт используются NKI , NVI .

Диагностика ТЭНов

Нагревательные элементы (ТЭНы) проверяются мультиметром , для чего измеряется их сопротивление. Оно находится в пределах соток Ом. Низкое сопротивление указывает на короткое замыкание в ТЭНе (автоматический выключатель питания должен быть отключен), бесконечность указывает на обрыв цепи. В обоих случаях его придется изменить.

Горелки могут иметь 4 выхода, в этом случае они содержат два нагревательных элемента .Это необходимо для ступенчатой ​​регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Нагревательный элемент не должен иметь электрического соединения с корпусом. При его обнаружении элемент меняется.

Переключатель диагностики

Работа переключателя проверена мультиметром . Для этого иногда приходится сравнивать его схему работы с соседней исправной или смотреть принципиальную схему печки. Обнаруженные пригоревшие контакты зачищаем наждачной бумагой, разобрав выключатель.Но, если он сильно поврежден, лучше заменить предмет на новый. Если на плите есть терморегулятор, то его контакты тоже проверяют мультиметром. Когда холодно, они закрыты.

Как изменить кухонную плиту с электрической на газовую или с газовой на электрическую – Belco Inc.

Частый вопрос, который мы получаем в Belco Electric, касается замены газовой плиты электрической или наоборот. Часто люди покупают новый дом и имеют обыкновение готовить на одном типе плиты, но обнаруживают, что противоположный и незнакомый тип в настоящее время существует на их новой кухне.Что ж, не волнуйтесь, еще не все потеряно!

Давайте сначала рассмотрим замену электроплиты на газовую. Для нормальной работы газовой плиты требуется как электричество, так и газ. Газовые плиты больше не полагаются на запальную лампу для зажигания горелок. Источником воспламенения является электрический воспламенитель, расположенный у каждой горелки. Кроме того, у большинства газовых плит есть электрические часы, а многие из них называются «двухтопливными» плитами с газовыми плитами и встроенной электрической духовкой для выпечки.Это означает, что вам понадобится не только газ, но и электричество для газовой плиты.

Электрический фургон Belco

Преобразование довольно простое, но следует использовать услуги лицензированного электрика или подрядчика по электрике. Требуется всего несколько шагов, чтобы изменить электрическую схему. Практически во всех случаях вы сможете использовать существующий электрический провод от панели автоматического выключателя до места расположения печи, поскольку требования к газовой плите будут значительно меньше, чем к старой электроплите.Преобразование потребует замены двухполюсного автоматического выключателя на однополюсный автоматический выключатель для обеспечения 120 вольт, необходимых для газовой плиты. Кроме того, большую электрическую розетку на 240 вольт необходимо заменить стандартной розеткой на 120 вольт, к которой должна подключаться газовая плита. В большинстве случаев вся работа может быть выполнена не более чем за час с минимальными затратами материалов. Конечно, вам нужно будет нанять лицензированного сантехника для установки газопровода, если он еще не существует в желаемом месте.

Переход на электрическую плиту немного сложнее, поскольку существующая электрическая проводка для 120 вольт, необходимых для газовой плиты, не будет поддерживать более высокую потребность в электроэнергии электрической плиты. Этот тип преобразования потребует нового, большего электрического провода, который будет проложен от электрической панели к месту расположения печи. Новый двухполюсный автоматический выключатель также необходимо будет установить в панели выключателя, а новую розетку на 240 вольт необходимо будет установить в месте расположения печи.Для этого вида электромонтажа обязательно требуется лицензированный электрик. В зависимости от расстояния от электрической панели до расположения печи, этот проект может занять от часа до нескольких часов. Кроме того, необходимо нанять лицензированного сантехника, чтобы обеспечить надлежащее перекрытие газовой линии и предотвратить любые утечки.

В любом случае, вы, конечно, не зацикливаетесь на том, чтобы довольствоваться тем или иным типом печи. Замена плиты на желаемый тип – задача, которую можно выполнить, но она требует небольшого планирования перед покупкой нового прибора.Остерегайтесь поставщиков электрических услуг, которые работают с общенациональными прейскурантами или «фиксированными ценами», чтобы рассчитать стоимость для завершения этого типа проекта. Их цена почти всегда будет дороже, чем цена у поставщика услуг, который предлагает вам индивидуальную ставку в зависимости от вашей конкретной ситуации. Универсальный подход редко кому подходит.

Если у вас есть какие-либо вопросы о том, как продолжить замену вашей печи, посетите нашу страницу «Спросите опытного электрика» и для получения помощи с этим или любым другим типом электрического монтажа в Атланте, позвоните нам по телефону (770) 455-4556 .

Перевод электрической плиты на газ

Помимо выгодной стоимости природного газа, есть веские причины для перевода электрической плиты на газ в районе Феникса. Домовладельцы, которые перестраиваются, делают это, чтобы сэкономить деньги на энергии, или могут предпочесть приготовление пищи на газе.

Хорошая новость заключается в том, что перейти с электричества на газ можно без особых хлопот. Если у вас уже есть газовые приборы или за вашей электроплитой застроил газопровод, время и расходы будут минимальными.

Соображения

Прежде чем броситься покупать газовую плиту, определите, есть ли у вас газ в вашем доме или рядом с вашим участком. Если у вас их нет, позвоните в Southwest Gas по телефону 877-860-6020. Они смогут сказать вам, обслуживаете ли вы свой дом или район.

Когда он будет доступен на разумном расстоянии от вашего дома, Southwest Gas сможет проложить газовую магистраль к вашей собственности. Они будут взимать плату в зависимости от расстояния от ближайшей доступной линии до вашего двора.

Если Southwest Gas не предоставляет услуги вашему району или запланированному сообществу, перевод электрической плиты на газ по-прежнему возможен в рамках финансовой осуществимости. Природный газ и пропан являются родственными видами топлива, а пропан широко доступен в районе Феникса. Вам понадобится комплект для переоборудования пропана, бак и трубопровод к плите.

Как это делается

Чтобы перевести электрическую плиту на газ, вам понадобится электрик и лицензированный сантехник.Электрик должен поменять розетку за плитой с 240 вольт на 110 вольт. Все газовые плиты требуют электричества, и их вилки не подходят к розетке на 240 вольт.

Лицензированный сантехник знает, как обращаться с газовыми линиями, чтобы они не создавали риска утечки. Помимо выбора правильной трубы в соответствии со строительными нормами, сантехник должен выполнить безупречные соединения.

Если поблизости нет газа, можно использовать пропан вместо природного газа. Вам, вероятно, потребуется разрешение от города или округа и лицензированный сантехник для установки резервуара и прокладки линии.Во всех юрисдикциях есть требования к размещению резервуаров и установке трубопроводов. Ваш подрядчик сможет помочь вам со всеми деталями.

Причины перехода на газовую электрическую плиту

• Стоимость газа на единицу энергии, которую он вырабатывает, намного ниже, чем у электроэнергии, настолько, что APS и SRP используют газ для выработки электроэнергии.

• Цена на газ не меняется от сезона к сезону. SRP и APS повышают тарифы на электроэнергию в течение шести самых жарких месяцев здесь.Летом приготовление пищи на газе обходится дешевле, чем приготовление пищи на электричестве.

• Газовые плиты остывают мгновенно. Меньше всего домовладельцы хотят избавиться от тепла в своих домах летом. Конфорке электроплиты нужно время, чтобы нагреться, и время, чтобы остыть. Преобразование электрической плиты на газ дает вам мгновенное тепло, когда оно вам нужно. В тот момент, когда горелка выключена, она перестает выделять тепло.

• Несмотря на затраты на преобразование, со временем более низкие затраты на охлаждение и желание готовить дома компенсируют переход с электричества на газ.

• Гурманы знают преимущества перевода электрической плиты на газ. С газом происходит мгновенный и точный контроль температуры, что дает вам возможность освоить любой рецепт. Вы также можете расширить свой кулинарный репертуар с помощью газовой плиты, потому что она использует пламя и имеет широкий диапазон нагрева.

В районе Феникса перевод электрической плиты на газ может иметь личный и финансовый смысл. Если вы готовы подключить газ к своей новой кухне или плите …

Свяжитесь с Форрест Андерсон сегодня!

Клеммная колодка поверхностного элемента электрического диапазона

Распространенной проблемой современных плит и варочных панелей со съемными элементами поверхности змеевика является их подключение к электропроводке плиты.Это соединение может со временем ухудшиться, что приведет к прерывистому нагреву или необходимости возиться с элементом, чтобы он нагрелся.

Концы вставного элемента контактируют с питанием от плиты в розетке, расположенной под варочной панелью. Внутри этих гнезд находятся контакты, которые со временем могут ослабнуть или изнашиваться. Когда это происходит, электричество не имеет постоянного контакта с элементом и вызывает периодический нагрев. Этот плохой контакт также вызывает нагрев, который плавит блок розетки и повреждает контакты элемента.

Первым делом следует осмотреть наконечники вставного элемента, они должны быть серебристого цвета. Если они почернели или покрыты ямками, это признак проблемы, которую я описал. Клеммную колодку, к которой подключается горелка, необходимо заменить.

В зависимости от того, насколько серьезно поврежден элемент, может потребоваться также замена элемента. Если элемент слегка обесцвечен или обгорел, можно очистить кончики элементов металлической мочалкой или мелкой наждачной бумагой.Однако имейте в виду, что наконечники покрыты тонким слоем материала для повышения проводимости. Если вы будете шлифовать слишком сильно, вы удалите это покрытие и сделаете элемент непригодным для использования.

Сменные клеммные колодки (розетки элементов) будут поставляться либо с длинной проводкой, чтобы вы могли подавать ее непосредственно к переключателю, который управляет элементом, либо с короткими проводами и проволочными гайками, чтобы вы могли присоединить ее к существующей проводке.

Если вы решили заменить только розетку, а не элемент, следите за этим элементом в будущем.Если такая же ситуация повторится, вам необходимо заменить элемент и клеммную колодку. После того, как клеммная колодка использовалась с неисправным элементом, ее следует заменить и НЕ использовать с новым элементом, иначе это может привести к повреждению этого нового элемента.

Чтобы уменьшить выход из строя контактов в будущем, снимайте поверхностный элемент для очистки только в случае крайней необходимости. Чем больше снимается горелка, тем быстрее ослабнут контакты и возникнут проблемы.

На основании статьи, предоставленной www.Appliance411.com. Посетите их сайт, чтобы получить более полезные статьи и советы по ремонту бытовой техники. Печатается с разрешения.

Духовка и плита Сидней

»Электрооборудование» Установка электроприборов

Варочная панель, плита, потолочный вентилятор и духовка

Captain Cook Electrical может позаботиться обо всех ваших потребностях по установке электроприборов в Сиднее. Наши опытные электрики предлагают полный спектр услуг по установке бытовой техники для вашего дома или бизнеса.

Требуется подключенный прибор?

Наши электрические услуги

Для многих электроприборов требуется просто подключить их к электросети и включить, но часто для более крупных электроприборов требуется лицензированный электрик, чтобы установить устройство, установить необходимую цепь или добавить розетку для безопасной установки.

К устройствам, которые могут потребовать профессиональной установки, относятся:

• Электрический духовой шкаф – большинство духовок подключено к отдельной электрической цепи.Мы рекомендуем установить предохранительный выключатель в цепь духовки для защиты от поражения электрическим током.
• Электрическая варочная панель – большинство варочных панелей должен устанавливать электрик, поскольку они подключены к электросети вашего дома.
• Электрическая плита – (комбинация отдельно стоящей духовки и варочной панели) большие требования к мощности, необходимые для этого прибора, означают, что он должен быть подключен жестко.
• Потолочные вентиляторы – часто подключаемые к цепи освещения, потолочные вентиляторы должны устанавливаться квалифицированным электриком.
• Проводные дымовые извещатели – соединенные между собой проводные системы дымовой сигнализации обеспечивают отличную противопожарную защиту для вашей семьи, но также должны быть установлены электриком
• Насос и хлоратор для бассейна – оборудование для бассейнов, особенно подключенное по экономичным тарифам, является часто подключены к одной цепи.
• Электрические системы горячего водоснабжения – Накопительные электрические системы горячего водоснабжения жестко подключены и требуют наличия электрика и сантехника.

Многим более крупным бытовым электроприборам требуется больше энергии, чем стандартной розетке. Наши электрики могут позаботиться об обновлении подключения, чтобы обеспечить правильное питание для безопасной эксплуатации устройства.

Установка розетки

Наша команда может установить новую розетку или переместить существующую розетку для вашего нового или модернизированного устройства. Мы также рекомендуем установить предохранительный выключатель, если он еще не установлен.

Ваш местный специалист по установке бытовой техники

Чтобы получить профессиональные и надежные услуги по установке бытовой техники в вашем доме или офисе в Сиднее, свяжитесь с нашей командой электриков по телефону 0481 134 679 или заполните наш запрос на бронирование сегодня.

Как мы работаем

1

Позвоните нам или заполните онлайн-форму запроса, чтобы назначить время, которое соответствует вашему расписанию.

2

Прежде чем мы приедем, вам позвонят, чтобы сообщить, что мы находимся в 20 минутах езды.

3

Потратит время, чтобы выслушать вашу проблему и электрические потребности, и поможет найти решение, подходящее для вашей конкретной ситуации.

4

После получения доступа к тому, что необходимо сделать, вам будет предоставлена ​​сумма аванса до начала любых работ.

5

С радостью выполнит вашу работу. Оставить рабочее место чистым и аккуратным, как только закончили.

6

Мы выставляем счет по окончании работ и принимаем к оплате наличные или кредитную карту.

НУЖЕН ЭЛЕКТРИК?

Лучше позвоните капитану

.
