Виды дымоходов, плюсы и минусы

Рабочие характеристики дымоходов в первую очередь зависят от материала его стенок. В зависимости от этого параметра выделяют:

• Классические дымоходы, выложенные из полнотелого керамического кирпича, характеризующиеся повышенными показателями прочности и термостойкости. Кирпичные дымоходы ценятся за декоративность, способность к аккумуляции и медленной отдаче тепла и сравнительно низкую смету заложения. К минусам относят недостаточную ровность внутренних поверхностей (эта группа чаще остальных нуждается в прочистке от сажи), низкие аэродинамические показатели, обусловленные прямоугольной конфигурацией дымохода, большой вес и потребность в привлечении профессионалов на этапе установки.

• Дымоходы из нержавеющей или оцинкованной стали с толщиной стенок не менее 0,5 мм. Данная группа представлена простым одноконтурными моделями, нуждающимися в усиленной защите от возгорания и накопления внутреннего конденсата, двойными дымоходами с невозгораемыми прослойками и коаксиальными разновидностями с зазором для подачи воздуха внутрь топок между внутренней и наружной стенкой. Стальные дымоходы имеют гладкие герметичные стенки, круглое или овальное сечение и низкий вес. Они без проблем устанавливаются или меняются своими силами и успешно используются при «гильзовании» старых кирпичных дымоходов. Минусы проявляются лишь в зависимости цены от качества и долговечности модели, дешевые одноконтурные дымоходы из тонкой оцинковки быстро выходят из строя, двойные конструкции из нержавеющей стали – стоят в разы дороже.

• Сборные модели из жаропрочной керамики, как правило поставляемые в изолированном виде и устанавливаемые с облицовкой из кирпича или без нее. Дымоходы этой группы сочетают преимущества керамики и металла и считаются универсальными благодаря гладким, жаропрочными полностью герметичным стенкам. К их недостаткам относят лишь дороговизну и большой вес.

• Гибкие полимерные дымоходы, имеющие ограниченную сферу применения и используемые преимущественно в качестве вставок в более прочные старые дымоходы из кирпича или асбестоцемента. Такие разновидности подключаются к газовым колонкам и современным моделям высокоэффективных котлов с температурой отходящих газов не более +400 °С (точное значение указывается в инструкции и обязательно уточняется). Их преимущества проявляются в простой установке (рукав опускается в канал старого дымохода и раздувается), многообразии форм, легкости, гибкости, герметичности и дешевизне. Но по понятным причинам они уступают другим видам в стойкости к нагреву и механическим воздействиям.

Отдельную группу представляют дымоходы, собираемые из асбестоцементных труб. Несмотря на дешевизну, круглое сечение и средние весовые показатели такие дымоходы признаны устаревшими и не соответствующими нормам безопасности. Это объясняется как низким температурным пределом эксплуатации (+300°С, не более), так и сложностями обустройства поворотов, склонностью к накоплению конденсата и сажи. В итоге они используются редко и с рядом ограничений, например, при отсутствии частиц угля или золы в уходящих газах, в комбинации со внутренними вставками из стали или полимеров, при уверенности в достаточном охлаждении на других участках.

В зависимости от места и способа установки все приведенные дымоходы разделяются на:

• Стеновые дымоходы, закладываемые во внутреннем пространстве капитальных или перегородочных конструкций преимущественно с целью вывода продуктов сгорания с обычной печи или камина. При всех плюсах (скрытость, эстетичность, снижение рисков возгорания кровли) такие конструкции нуждаются в правильном планировании и закладываются лишь на этапах строительства или реконструкции зданий.

• Насадные дымоходы, монтируемые непосредственно на печь, без организации сложной схемы дымовых каналов, но с соблюдением жестких требований в плане пожарной безопасности (защита конструкций на участках прохода, укрепление и изоляция наружной части дымохода). Чаще всего такое исполнение выбирается при установке облеченных конструкций из стали и подключении банных печей.

• Коренные или отдельно стояние дымоходы, монтируемые рядом с печами и в большинстве случаев имеющие отдельный фундамент.

• Подвесные, закрепляемые на фасадах здания (при необходимости – с дополнительным утеплением) с целью организации вывода продуктов сгорания котла, газовой колонки или печи-камина, размещаемой рядом с наружными стенами.

Конкретное исполнение дымохода подбирается с учетом планировки здания, рекомендаций производителей котлов и печей, потребности и возможности организации собственного фундамента или прохода через кровлю, соображений эстетичности и бюджета.

Особое внимание обращается на вид используемого топлива и интенсивность эксплуатации дымохода. Редко нагружаемые конструкции на даче могут быть одноконтурными, но при постоянной работе котла или камина дымовые каналы делаются максимально надежными (кирпичными или с толщиной изоляции от 50 мм).

Установка дымохода правила монтажа для печи камина

Что бы рассмотреть вопрос установка дымохода правила монтажа, необходимо рассмотреть правила и нормы установки, технологию работ и ошибки при установке.

Основными ориентирами служат технический паспорт теплового агрегата и инструкция производителя, СНиП 41-01-2003, СП 7.13130-2009 и ППБ-01-93. Согласно этим правилам:

• Длина горизонтальных участков дымохода ограничена 1 м при числе поворотов не более 3 и уклонов по вертикали в пределах 30°. Сечение и радиусы закруглений конструкций не могут быть меньше диаметра выходного отверстия печи. На чердаке или в подкровельном пространстве все конструкции располагаются строго вертикально.

• Минимальная высота трубы от открытой топки составляет 5 м, с выступом наружной части над плоской кровлей не менее 50 см. Это же значение соблюдается для труб с отступом от конька не более 1,5 м. Дымоходы, заложенные на расстоянии 1,5-3 м от конька не могут быть ниже его уровня. Верхний уровень конструкций, удаленных на 3 м и более ограничивается линией под углом в 10° от конька. При необходимости заложения дымохода в пристройке или при наличии высоких объектов возле жилого дома верхняя часть трубы выводится на 50 см выше зоны ветрового подпора (линия под углом в 45 ° от высшей точки препятствий).

• Одноконтурные металлические дымоходы отодвигаются от стен и горючих поверхностей как минимум на 1 м, изолированные – на 20 и более см при толщине защитной прослойки не менее 25 мм. Участки примыкания и прохода сквозь строительные конструкции в любом случае изолируются невозгораемыми материалами (стальными листами, отсечками из базальтовой ваты, кирпичом, асбестовыми плитами, теплоизоляционными штукатурками).

• Места соединений отдельных элементов дымохода в обязательном порядке герметизируются и размещаются вне строительных конструкций.

• Участки тонкостенных труб, проходящие в неотапливаемых помещениях, утепляются невозгораемой минватой с целью защиты от накопления конденсата.

• В домах с кровлями из горючих материалов в дымоходах устанавливаются металлические сетки-искроуловители.

• Любые дымовые каналы оснащаются дверцами для прочистки сажи и карманами для ее накопления.

• Все элементы подвесных конструкций надежно фиксируются кронштейнами, прогиб дымохода любого типа исключается.

Отдельные правила действуют в отношении объединенных дымоходов. Нормы СНиП и ППБ запрещают подключение двух и более теплоагрегатов с разным видом используемого топлива к общему дымоходу и ограничивают его при одинаковом типе энергоносителя.

Дымоход высота

В частности, исключение делается для дровяных печей и каминов на разных этажах, с минимальным расстоянием между соединительными патрубками в 2 м и отдельными системами заслонок, по возможности эксплуатируемыми в разное время. Сечение, высота и схема подключения труб в таких случаях обосновывается расчетом, тяга постоянно контролируется.

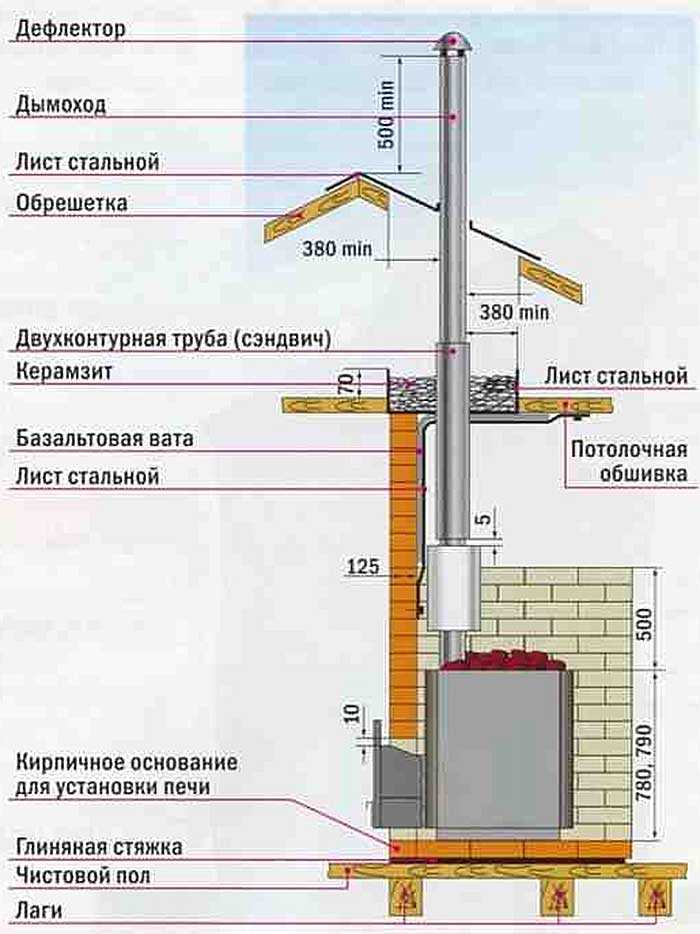

Технология установки дымохода для печи камина

• К работам приступают после установки и окончательного выравнивания основания печи-камина, проверки состояния и изоляции строительных конструкции и заложения фундамента под дымоходом (при необходимости).
• Монтаж дымохода без исключений ведется снизу-вверх, при работе со сборными конструкциями – путем ввода верхней трубы в ранее установленную.
• Места стыковки промазываются жаростойкими герметиками, выдерживающие нагрев до +1000 °С, эти же требования выдвигаются к смесям для кладки кирпичных разновидностей. Укрепление и вертикальность конструкции обеспечивают дополнительные опоры – кронштейны, закрепленные на стенах с шагом не более 2 м.
• Приведенная схема усложняется при необходимости заложения горизонтальных отводов.
• Исключить риски снижения уровня тяги при использовании сборных разновидностей из стали или керамики помогают специальные колена и тройники, в обязательном порядке укрепляемые кронштейнами.
• При работе с кирпичом заложение или проектирование таких участков доверяют профессионалам.
• При работе с двухконтурными сэндвич-дымоходами порядок крепления элементов немного меняется.С целью защиты минеральной прослойки от конденсата нижняя часть верхнего элемента заводится внутрь трубы с тем же сечением. И лишь потом, после закрытия стыка утеплителем надевается наружный кожух, с обязательным нахлестом в 50% от сечения трубы.
• Работы завершаются обжатием участков стыковки хомутами (рекомендуемый этап), монтажом защитных колпаков или зонтиков, проверкой качества фиксации и тяги дымохода.

Ошибки при установке

Проблемы с тягой возникают при неудачном сечении, сложной конфигурации или неправильной высоте дымохода, неправомерном объединении дымовых каналов в одну трубу, отсутствии заслонок для контроля тяги или экономии на материалах. Последнее затрагивает в первую очередь металлические трубы, быстро прогорающих при недостаточной толщине стенок или перегревающихся при усадке минерального утеплителя плохого качества. Дымоходы с такими дефектами нуждаются в замене.

Совет! Осуществляйте выход из печи качественной металлической трубой толщиной минимум 2мм.

Проблемы проявляются как при недостаточной высоте трубы (тяга ослаблена, опрокидывается или отсутствует), так и чрезмерно большой протяженности прямых каналов (топливо быстро прогорает даже при условии закрытии заслонки, КПД печи ниже возможного).

В первом случае трубу приходится доращивать до нужной высоты или оснащать дымососом, во втором – разбирать с целью установки дополнительного шибера за топкой. Обе ошибки приводят к сложностям и лишним тратам, перекрывающим вероятную экономию на профессиональном расчете конструкции.

Установка дымохода правила монтажа для топливного котла

Правила и нормы установки

В отношении дымоходов, подключаемым к отопительным агрегатам, действуют приведенные выше нормы с дополнением ГОСТ 9817, НПБ 252-98, ДБН В.2.5-20-2001 и другими требованиями к газовому оборудованию.

Акцент делается на проверки совместимости материала стенок с условиями эксплуатации и обеспечении скорости вывода продуктов сгорания в пределах 0,15-0,6 м/с.

Для обеспечения этого условия рекомендуемое сечение дымохода находится по формуле 8см2 на каждый кВт мощности котла.
Конструкция дымохода подбирается в зависимости от типа топки котла.

Твердотопливные и аналогичные модели с открытыми топками подключаются к каналам с естественной тягой (со всеми соответствующими ограничениями по сечению, высоте и конфигурации), агрегаты с закрытыми топками – к коаксиальным дымоходам.

Предпочтение отдается современным модульным конструкциям из кислотостойких материалов (керамики, полимеров, нержавеющей стали с повышенным содержанием хрома, никеля и молибдена).

Последнее требование объясняется сравнительной низкой температурой уходящих газов в современных котлах и интенсивным парообразованием при сжигании высокоэнергетического топлива.

Внутри дымоходов постоянно работающих отопительных агрегатов конденсат образуется даже при условии хорошей теплоизоляции стенок. По этой причине их всегда оснащают устройствами для накопления и автоматического или ручного слива конденсата.

Технология установки дымохода для топливного котла

Порядок установки прямых дымоходов для котлов с открытыми топками в целом остается неизменным:

1. После подключения устройства к системе подготавливаются все собираемые узлы.

2. Места прохода через перекрытия и кровлю или соприкосновения дымохода с другими конструкциями изолируются и закрываются специальными элементами.

3. Котел подключается к началу отвода с помощью патрубка с длиной не более 25 см.

4. Остальные элементы собираются снизу-вверх с обязательным уплотнением стыков и фиксацией к конструкциям с помощью кронштейнов и стеновых хомутов. В нижней части и местах поворота закладываются смотровые люки и конденсатосборники.

5. Верхняя часть закрывается козырьком (но не флюгаркой или другими видами закрытых колпаков) для защиты трубы от крупного мусора.

При монтаже подвесных наружных разновидностей схема немного меняется. В таких случаях работы по установке начинаются с подготовки отверстия в стене и закреплении в нем проходного тройника. Тройник с ревизией монтируется снаружи, в нижней части дымохода. Крепление трубы осуществляется стандартно – с шагом не более 2 м.

Ошибки при установке

Нарушения технологии подключения дымохода к котлу не всегда заметны сразу, в ряде случаев они проявляются лишь в увеличении расхода топлива, снижении КПД котла или его работе на износ. Проблемы с тягой или безопасностью возникают при:

• Недостаточно глубоком (менее ½ от сечения трубы) заходе стыков элементов друг на друга.
• Заложении чрезмерно длинного переходного элемента между выходным патрубком котла и нижней частью дымового канала.
• Игнорировании потребности в креплении трубы и допущении ее прогибов.
• Плохой герметичности или слабой теплоизоляции конструкции.

Избежать ряда проблем помогает простая проверка швов мыльным раствором. Наличие пузырей после пуска котла свидетельствует об утечке и необходимости усиления герметичности швов.

Теперь вы знаете ответ на запрос установка дымохода правила.

Правила | Flue-pipes.com

Доставка на следующий день* и бесплатная доставка > 200 фунтов стерлингов (Великобритания и материковая Шотландия)

Любые работы, затрагивающие существующий дымоход (включая установку печи или дымохода) или создание нового дымохода, считаются строительством. работы и работы, входящие в компетенцию отдела строительного надзора местного самоуправления.

Правительство издает утвержденный документ, содержащий практические рекомендации по соблюдению требований строительных норм, касающихся топочных устройств. В Великобритании Документ J строительных норм применяется к дымоходам и дымоходам. Их необходимо соблюдать в целях безопасности и законности.

Строительные нормы и правила

Самостоятельный монтаж дымохода/системы дымохода

Вы должны уведомить строительную инспекцию перед установкой любого дымохода (если только вы не получили разрешение на самостоятельную сертификацию, как инженеры HETAS)

Вы не должны использовать профессиональный монтажник. Если установить печь в существующий камин/дымоход и не использовать новую облицовку дымохода, то установка будет очень простой для человека со средними навыками рукоделия. Установка гибкого вкладыша дымохода или полной системы двойных стен является более сложной задачей и может включать лестницы или леса, если требуется внешний доступ к вашей крыше, но все же технически проста, поэтому не требуется специальных знаний или навыков.

Если вы завершите работу самостоятельно, то следует проинформировать местный совет управления зданием, и они могут затем проверить завершение работы, чтобы подписать ее. В качестве альтернативы, если работа выполняется установщиком, который аккредитован одной из соответствующих схем компетентных лиц, таких как HETAS, тогда он может подписать свою работу и предоставить вам сертификат.

Разрешение на строительство

Обычно не требуется. Установка печи и/или новой системы дымохода обычно не имеет ничего общего с местным органом планирования. Если ваша собственность является памятником архитектуры, разрешение может потребоваться, а может и не потребоваться. Если вы намереваетесь, чтобы ваша новая дымоходная труба проходила снаружи внешней стены, то в зависимости от положения (например, сбоку или перед домом) вам может потребоваться согласование с отделом планирования местных властей.

Нужно ли мне облицовывать существующий дымоход?

Большинство домов, построенных после 1964 года, должны иметь внутреннюю облицовку из бетона/глины, и в этом случае вам, вероятно, не потребуется переделывать облицовку, если нет проблем с существующей системой.

Старые дома, как правило, просто облицованы кирпичом внутри – закон не требует облицовки этих старых дымоходов, если они не протекают, но часто у облицовки есть преимущества, такие как повышенная тяга, уверенность в том, что герметичная система сверху дно и снижение риска возгорания дымохода или протечки и т. д.

Существующий дымоход/дымоход необходимо очистить перед установкой любой печи и проверить его состояние и правильность работы. Дымовую пеллету следует поджечь на дне, чтобы проверить наличие утечек или засоров. Ваш местный трубочист должен быть в состоянии посоветовать о состоянии вашего дымохода, если вы не уверены.

Мы всегда рекомендуем облицовывать дымоходы в старых домах.

Перед установкой любого дымохода вы должны уведомить управление здания (если только вы не получили разрешение на самостоятельную сертификацию, например, инженеры HETAS).

Правила проектирования дымохода

• Минимальная высота дымохода, рекомендуемая для минимальной производительности дровяных и многотопливных приборов, составляет 4,5 м от верха прибора до верха дымохода.
• Расстояние между колпаком дымохода и прилегающей крышей/стеной/конструкцией должно быть более 2,3 метра.
• Допускается не более четырех изгибов (угол до 45º). В случае четырех изгибов; требуется широкая дверь между двумя внешними изгибами.
• В случае смещения; максимум 20% длины дымохода может быть не вертикальным (лучшая практика).

Размеры дымохода

Большинство твердотопливных котлов в Великобритании имеют выход дымохода диаметром 5 дюймов (130 мм) или 6 дюймов (150 мм) сверху или сзади устройства. Затем вы обычно используете дымоход из стеклоэмали соответствующего размера для первой секции дымохода от печи, чтобы попасть в дымоход. С этого момента вам, как правило, придется перейти на гибкую дымоходную трубу диаметром не менее 6 дюймов (150 мм) или на жесткую изолированную дымоходную систему. Если вы заказываете у нас комплект гибкой облицовки или полную двустенную дымоходную систему, она будет поставляться с подходящим адаптером. для подключения к эмалированной трубе диаметром 5 дюймов или 6 дюймов. Это относится к большинству твердотопливных приборов. Исключение составляют печи, одобренные DEFRA, которые имеют выход дымохода 5 дюймов (130 мм). На законных основаниях их можно использовать с дымоходом диаметром 5 дюймов (130 мм) или с полной системой дымохода, поскольку они производят меньше частиц дыма, чем другие печи.

Примечание. Все установки должны выполняться в соответствии со Строительными нормами Великобритании, документ J. Советы на этой странице предназначены для того, чтобы помочь вам в этом, но ни в коем случае не должны рассматриваться как замена инструкций и правил. документа J.

Что о нас говорят другие люди:

Прочтите все наши 72 отзыва со средней оценкой 9,4 из 10

Правила и правила для дымохода

Автор Джулиан Патрик

Введение

Несколько отличных документов Британской ассоциации производителей дымоходов на этой странице (действительно стоит посмотреть, так как они легко читаются с большим количеством диаграмм) здесь.

Руководство предназначено для использования вместе с Документом J Строительных норм и правил Англии и Уэльса (печи без котлов) и Документом G Строительных норм и правил Англии и Уэльса (печи с бойлерами) вместе с любыми рекомендациями, предоставленными местным строительным управлением. Обратите внимание, что правила для Шотландии и Северной Ирландии немного отличаются, и точные детали должны быть проверены на соответствие. Могут применяться и другие правила (например, для электрики при добавлении элементов управления в мокрые системы). Во всех случаях не следует полагаться только на это руководство.

<<< Вернуться в главное меню для Руководства печника и многих других статей

Смотреть видео

Высота, изгибы и дымоизоляция

1. Если верх дымохода находится в пределах 600 мм (60 см) от конька, он должен заканчиваться на 60 см выше конька. У нас также есть «правило 2,3 м». Эти правила помогают гарантировать, что осадка не будет испорчена турбулентностью, вызванной ветром.

2. Посмотрите на верхнюю часть дымохода (откуда выходит дым). Представьте себе воображаемую горизонтальную линию, простирающуюся на 2,3 м во всех направлениях. Ничто не должно препятствовать этой горизонтальной линии, простирающейся на полные 2,3 метра. Это правило помогает гарантировать, что осадка не будет испорчена турбулентностью, вызванной ветром.

3. Ориентировочно дымоход высотой 4,5 м (от верха печи до верха котла) должен быть достаточно высоким, чтобы обеспечить достаточную тягу в печи. С современной системой двойных стен вы должны уйти с 3,5 м или даже 3 м, если вам нужно (например, из сарая, каравана или лодки).

4. Если у вас есть окно, ознакомьтесь с правилами (диаграмма ADJ 17).

5. В дымоходе не должно быть колен более 45 градусов и не более четырех колен. Если вы используете четыре изгиба, то между вторым и третьим изгибом должна быть дверца для сажи (Building Regs). Обратите внимание, что буква «Т» на задней стороне печи классифицируется как два изгиба (2 × 45 = 90).

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ADJ (Документ J строительных норм) СТРАНИЦЫ 30 И 31. ПРОЧИТАЙТЕ СТРАНИЦУ 32 ТОЛЬКО ЕСЛИ У ВАС ЕСТЬ ЛЕГКОГОРЮЧАЯ КРЫША НАПРИМЕР. соломой).

Диаметр

Дымоход никогда не должен быть меньше 5 дюймов в диаметре, и его можно использовать только в определенных печах (печи, одобренные DEFRA, которые допускают 5-дюймовый дымоход, могут быть присоединены к дымоходу этого диаметра). Многие требуют 6-дюймовый дымоход. Некоторым требуются дымоходы большего диаметра. Инструкции производителя могут отменять это и требовать большего диаметра, чем требуют строительные нормы.

Если для печи требуется дымоход определенного диаметра, вы никогда не должны подключать ее к дымоходу, сечение которого меньше указанного диаметра.

Если печь ОДОБРЕНА DEFRA* с 5-дюймовым воротником и производитель печи не указывает иное*, тогда можно установить 5-дюймовую подкладку.

** Лучший способ проверить это — загрузить из Интернета инструкции производителя по установке. Это документ, доставленный вместе с печью, и этот документ, скорее всего, прочитает сотрудник строительного контроля.

Облицовка дымохода

Чтобы уменьшить диаметр дымохода, вы можете футеровать его «флекси» из нержавеющей стали (печь будет работать лучше, если диаметр дымохода максимально приближен к диаметру печи). Можно также использовать вкладыш для дымохода, потому что кирпичный или каменный дымоход не проходит испытание на дым, как того требуют Строительные нормы и правила.

Гибкая футеровка из нержавеющей стали должна использоваться только в конструктивно прочном дымоходе. Он не должен соединяться по длине (вы не должны соединять несколько частей вместе, чтобы получить длину).

Строительные нормы позволяют вам подключать печь непосредственно к дымоходу, используя предложенные в них методы. Мы рассмотрим это более подробно в разделе ПЕЧЬ, ПОДХОДЯЩАЯ НЕПОСРЕДСТВЕННО К ДЫМОХОДУ.

Вы можете создать свой собственный дымоход, используя высокотемпературную дымоходную трубу (также известную как двустенная дымоходная труба). См. здесь

<<< Вернуться в главное меню для Руководства печника и многих других статей

Главный совет

Еще не купили печь и не запускаете новый дымоход снаружи дома?
Рассмотрите возможность добавления прямой подачи воздуха (иногда называемой «внешней подачей воздуха»).

Почему?
В современных печах из дымохода выходит меньше горячего воздуха, чем в старых моделях печей, и, как бы хорошо ни была изолирована современная система с двойными стенками, эти внешние дымоходы всегда холоднее, чем внутренние конструкции. Обычно проблем не возникает, но если у вас когда-нибудь возникнут проблемы с тягой вашей печи (плохая производительность или дым из печи в комнату), это обычно связано с тем, что что-то вызывает всасывание воздуха из комнаты, где находится печь. создание вакуума (например, другой открытый камин в соседней комнате или даже высокая лестница и струйные вентиляционные отверстия наверху), и это подавляет тягу новой печи и дымохода. Если эта довольно редкая ситуация когда-либо возникает, ее обычно можно исправить, подключив воздухозаборник печи напрямую к внешней стороне.

Я знаю, что установщикам приходится снимать плиту, чтобы заменить ее на печь с возможностью подачи наружного воздуха – как они жалеют, что не выбрали ее заранее! Само собой разумеется, установка внешнего воздушного соединения не является плохой идеей, так как никогда не знаешь, коснется ли тебя эта проблема или нет.

Джулиан Патрик

Джулиан Патрик — автор «Руководства печника» и опытный установщик дровяных печей (включая системы отопления на твердом топливе).

В 2013 году сложил инструменты, чтобы написать «Руководство по монтажу печей» и открыть небольшой магазин в Северном Уэльсе («Хижина дровяной печи»). Вскоре после этого открылся склад Stovefitter’s Warehouse из-за быстрого роста продаж.
