Гидравлический разделитель стрелка, принцип работы

“Гидрострелка” – служит для гидравлического разделения потоков. То есть гидравлический разделитель является неким каналом между контурами и делает контура динамически независимыми при передачи движения теплоностителя. Но при этом хорошо передает тепло от одного контура другому. Поэтому официальное название “гидрострелки” – гидравлический разделитель.

Назначение гидрострелки для систем отопления :

Первое назначение. Получить при малом расходе теплоносителя – большой расход во втором искусственно-созданном контуре. То есть, например, у Вас имеется котёл с расходом – 40,0 литров в минуту /2,4 м3/час/, а система отопления получилась в два-три раза больше по расходу – это к примеру, расход = 120,0 литров в минуту /7,2 м3/час/. Первым контуром будет являться контур котла, а вторым контуром будет – система развязки отопления.

Экономически не целесообразно разгонять контур котла – до расхода больше чем это было предусмотрено производителем котла. Иначе увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на движение жидкости, что приведет – к дополнительным расходом насоса на электроэнергию.

Второе назначение. Исключить гидродинамическое влияние, на включение и отключение определенных контуров систем отопления на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются – Тёплые полы, радиаторное отопление и контур горячего водоснабжения /бойлер – водонагреватель косвенного нагрева/, то имеет смысл разделить эти потоки на отдельные контура. Чтобы они друг на друга не влияли. Схемы рассмотрим ниже.

“Гидрострелка”– является связующим звеном двух отдельных контуров по передаче тепла и полностью исключает динамическое влияние двух контуров между собой.

Система отопления современного жилого дома многофункциональна.

В функции системы могут входить: приготовление горячей воды, подогрев бассейна, тёплые полы, радиаторное отопление, подогрев воздуха в системах вентиляции и т.д. И все эти функции должны осуществляться независимо друг от друга по времени, расходу теплоносителя и разнице давления производимому насосами каждой отдельной подсистемы.

Например, для быстрого приготовления горячей воды требуется подать на теплообменник максимальную мощность /максимальные параметры температуры и расхода теплоносителя/ в тоже время теплые полы наоборот требуют пониженной мощности и всё это может произойти в один интервал времени.

Так как подсистемы выполняющие разные функции работают из одного источника /теплоноситель поступает из одного источника/ то по правилам гидравлики они становятся зависимыми по показателям разницы давления, расхода и температуры теплоносителя. В результате в общей системе и подсистемах появляются нежелательные эффекты. Паразитирующие неконтролируемые потоки теплоносителя. Возрастает нагрузка на насосы подсистем в следствии одновременной работы насосов разных подсистем в один и тот же интервал времени вплоть до полного падения мощности насосов.

Появляются нежелательные шумы. Происходит полная либо частичная разбалансировка системы. Для того чтобы это предотвратить существует понятие гидравлической развязки системы. И функцию гидравлической развязки выполняет гидравлический разделитель.

Гидравлический разделитель образует два основных контура. Контур теплогенератора /котловой контур/ и общий контур подсистем системы отопления. Котловой контур позволяет исключить влияние работы общего контура подсистем на теплогенераторы и исключает влияние самого котлового контура на общий контур подсистем. Подсистемы в общем контуре подсистем в свою очередь также гидравлически развязаны. Влияние подсистем друг на друга сводится к минимуму.

Что представляет из себя гидравлический разделитель

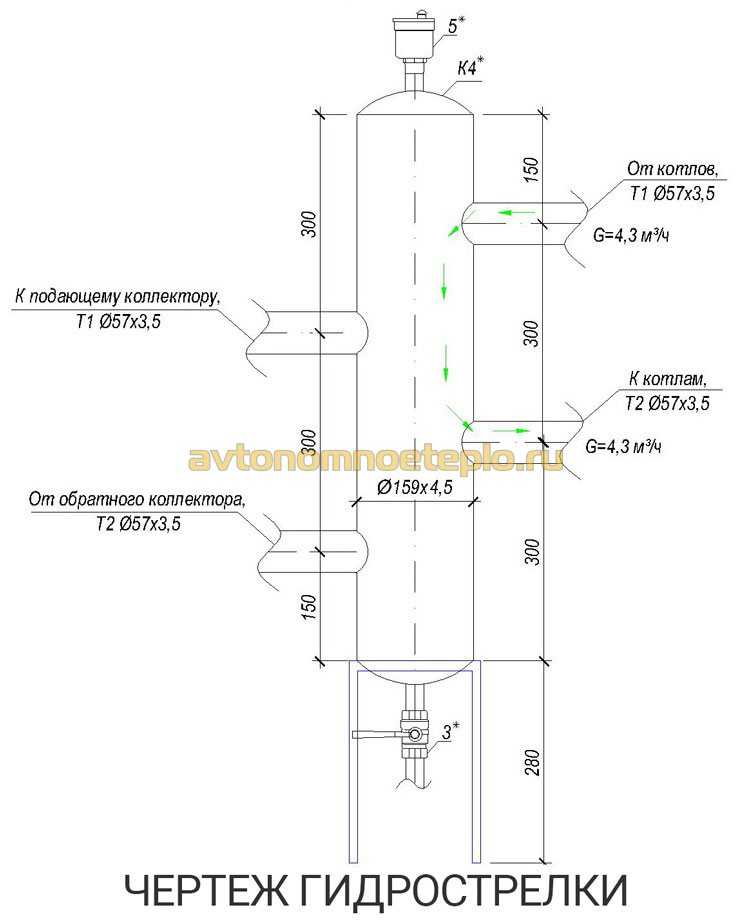

Традиционный гидравлический разделитель представляет собой трубу с вваренными в него четырьмя патрубками. В зависимости от изготовителя разделитель может дополнительно комплектоваться сепаратором воздуха, который совместно с автоматическим воздухотводчиком позволяет выделять и удалять воздух из теплоносителя. Также комплект может содержать кран для слива теплоносителя из гидравлического разделителя и съёмную теплоизоляцию корпуса. Есть ещё одно немаловажное для нормальной работы системы преимущество  это шламоулавливатель который позволяет отделять и выводить из системы шлам образующийся в системы отопления в процессе эксплуатации. То есть гидравлический разделитель может также выполнять функции грязевика. Конкретную комплектацию и конструкцию изделия можно уточнить у производителя.

Монтаж гидравлического разделителя в основном производят на линиях подачи и обратки перед распределительными гребёнками системы отопления непосредственно после котла /-ов/. Гидравлическую развязку можно осуществить и без применения гидравлического разделителя. Например, применить вариант указанный на рисунке. В таком варианте трубопроводы распределительных гребёнок подачи и обратки образуют котловой контур. Окончательная конфигурация гидравлической развязки зависит от особенностей и конфигурации системы отопления в каждом конкретном случае.

Расчёт гидравлического разделителя

Гидравлический разделитель можно изготовить самостоятельно. Для этого потребуется расчёт.

Основным расчётным размером гидравлического разделителя является внутренний диаметр корпуса. Внутренний диаметр должен пропускать максимально возможный в системе расход теплоносителя с минимальной скоростью. Рекомендуемая максимальная скорость теплоносителя должна быть не более –

0,2 м/сек.

Внутренний диаметр рассчитывается по формуле:

Dразд = 1 000 х √, из выражения (4 х Gмакс) / (3,14 х 3 600 х W)

где :

√ – корень квадратный ;

Dразд – внутренний диаметр гидравлического разделителя, мм;

Gмакс – максимальный расход теплоносителя, через поперечное сечение разделителя, м3/час. При определении требуется сравнить расход в котловом контуре и расход в отопительном контуре. Для расчёта использовать большее значение ;

W – максимальная скорость движения теплоносителя, через поперечное сечение гидравлического разделителя, м/сек.

Гидравлические разделители заводского исполнения, подбираются согласно – техническим характеристиками, которые можно взять у каждого производителя / Майбес; Ловато; Gidruss; Comparato и т.д. /.
