5 ошибок расположения розеток на кухне

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000-2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель – 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

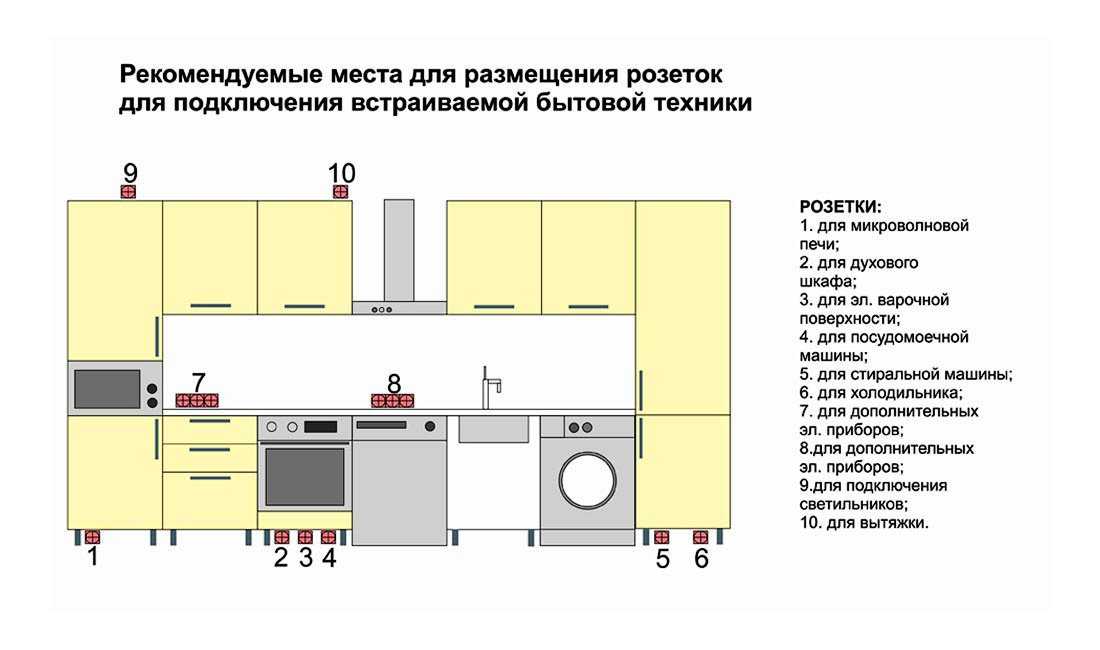

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

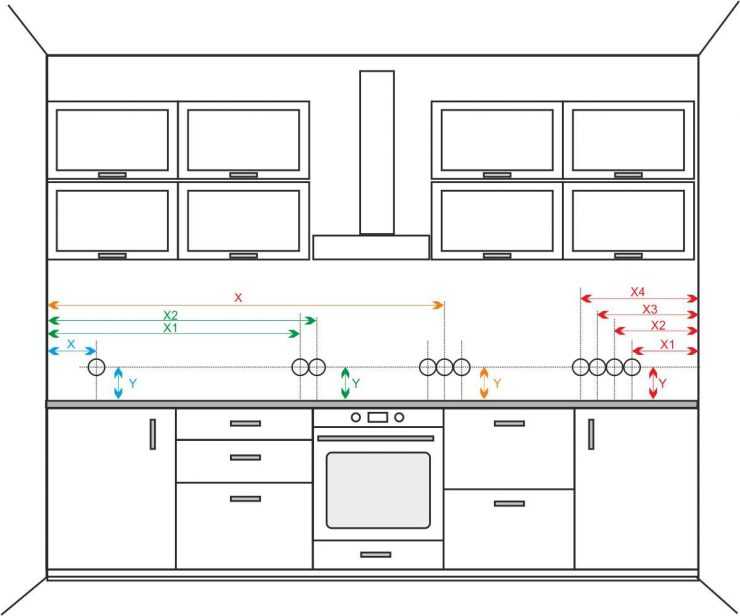

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения – один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе – миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки
  • на каждый токоприемник ставится отдельная розетка
  • не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае – спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру.

Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на “мокрые” приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более “пробки”, никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка – это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Расположение розеток на кухне

Расположение розеток на кухне

Рубрики: Все о мебели2, Кухни87, Гостиные2, Спальни3, Прихожие2

  • Расположение розеток на кухне обычно соотносится с геометрическими размерами кухонной мебели. Размеры кухонной мебели, даже изготовленной на заказ, соответствуют некоторым стандартам:

    • Высота кухонных столов обычно составляет от 80 до 90 сантиметров.
    • Расстояние между столешницей и нижнем краем верхних модулей – 50-60 сантиметров.
    • Нижний край кухонной вытяжки находится на высоте 60-80 сантиметров от плиты.
    • Кухонная мебель изготавливается на ножках (обычно закрытых цоколем) высотой 10-15 см.

    Современная кухня содержит немало электрических приборов.

    В первую очередь это крупная стационарные бытовая техника

    • Духовой шкаф.
    • Электрическая (иногда – стеклокерамическая) варочная поверхность, которая может быть либо независимой, либо связанной с духовым шкафом единым блоком управления. Не надо забывать и про отдельно стоящую плиту, содержащую в себе оба этих пункта.
    • Вытяжка, которая может быть оборудована фильтром (обычно угольным), поглощающим вредные примеси содержащиеся в воздухе, или выводить загрязненный воздух в вытяжной коллектор дома.
    • Холодильник (как отдельно стоящий, так и встраиваемый в кухонную мебель).
    • Посудомоечная машина (опять же может быть отдельно стоящей или встраиваемой, фактически отличающейся только отсутствием корпуса и навешиванием фасада (такой же, как и во всей кухонной мебели дверцы).

    Иногда, особенно когда площадь ванной комнаты не позволяет, на кухне размещают и стиральную машину.

    Следующая часть потребителей электрической энергии – это бытовая техника средних размеров и мощности, которая иногда тоже может быть встроена в кухонные модули – это микроволновая печь, кофемашины.

    Наконец – это небольшие бытовые приборы – электрочайник и аэрогриль, тостеры и ростеры, миксеры и мясорубки, блендеры и кухонные комбайны и пр. – та техника, которая может спокойно перенесена с места на место для большего удобства пользования.

    Не стоит забывать про мебельное освещение, возможность установки телевизора.

    Чем отличаются эти категории потребителей электричества с точки зрения подключения к электрической сети?

    Первые две – обычно постоянно включены в розетку и, вследствие этого, а также с точки зрения электробезопасности, требуют отдельной розетки для каждого. Мелкая бытовая техника редко когда работает вся одновременно, и обычно для нее достаточно 3-4 розеток на всю кухню. Мебельное освещение требует отдельной розетки и (в случае отсутствия на светильниках собственных выключателей) своего, отдельного от общего освещения кухни выключателя, располагаемого обычно у входа на кухню или рядом с выключателями основного освещения.


    Вернемся к крупной бытовой технике. Что бы правильно выбрать электрооборудование (розетки, провода и автоматы питания) под них – необходимо знать потребляемую мощность этих приборов. Она указывается в технических характеристиках каждого отдельно взятого прибора в его паспорте, но обычно не выходит за пределы следующих значений:

    • Варочная поверхность 5,5-8,5 кВт
    • Электрическая духовка 2-3 кВт
    • Кухонная вытяжка 100-300 Вт
    • Холодильник 200-500 Вт
    • Посудомоечная машина 2-2,5 кВт
    • Микроволновая печь без гриля 1,5-2 кВт
    • Микроволновая печь с грилем 2-3 кВт.

    Чтобы выбрать, например, розетку – необходимо максимальную мощность прибора (возьмем для примера – посудомойку) – разделить на 220 (напряжение в нашей сети). Итак, 2,5 килоВатта делим на 220 Вольт – получаем 11,4 Ампера (это мы употребили закон Ома из курса средней школы). Теперь внимательно смотрим на розетку – на каждой из них есть обозначение, на какой максимальной силы ток она рассчитана – это цифры и большая А (например – 10А – эта розетка не рекомендуется для посудомоечной машины, так как 10 меньше высчитанных нами 11,4 – надо покупать другую, более «мощную»).

    Теперь про расположение розеток. Некоторые рекомендации:

    Розетка для варочной поверхности или электрической плиты устанавливается таким образом, чтобы верхняя ее граница находилась ниже нижнего края мебели, то есть размещается в свободном пространстве образуемым мебельными ножками. Рядом нужно установить розетку для электрической духовки.

    Розетки для подключения холодильника и посудомоечной машины выполняются на высоте 30 сантиметров от поверхности пола в непосредственной близости от электрических приборов.

    Также не мешает напомнить, что для плиты (духового шкафа и варочной поверхности) и для посудомоечной и стиральной машин желательно установить свои автоматы питания в общем электрощитке квартиры (руководствуясь при выборе мощности вышеописанной схемой).

    Розетка для вытяжки изготавливается на высоте 2-2,5 метра от поверхности пола. Если вытяжка встроенная – ее можно закрыть кухонным модулем, куда она встроена.

    Над кухонными столами на высоте 10-15 сантиметров от столешницы или 5-10 сантиметрами ниже верхних модулей выполняются розетки для питания мелких бытовых приборов кухни.

    Розетки для кухонных светильников можно расположить над верхними модулями, скрывая их от глаз.

    При проведении полного ремонта кухонного помещения работы по прокладке электрической сети проводят до начала всех других работ по внутренней отделке помещения: штукатурных работ, малярных работ, укладки кафельной плитки, ремонта потолка, сборки кухонной мебели.

    До начала проведения работ по изготовлению проводки на кухне, желательно иметь план установки кухонной мебели, желательно согласованной с фирмой изготовителем кухонной мебели.


    Все работы по монтажу электропроводки на кухне лучше выполнять скрытым способом, путем штробления стен. Электричество при неумелом с ним обращении может быть очень опасно как для человека, монтирующего проводку, так и для будущих пользователей электроприборов, подключенных к этой схеме. Поэтому, заботясь о здоровье себя и своих близких (не говоря уж о заботе о дорогостоящих бытовых приборах) обращайтесь по поводу электротехнических работ к профессионалам, специализирующихся именно на этом виде деятельности и обладающим опытом, специализированным инструментом и, желательно, допуском к ЭТ работам до 100 Вольт.

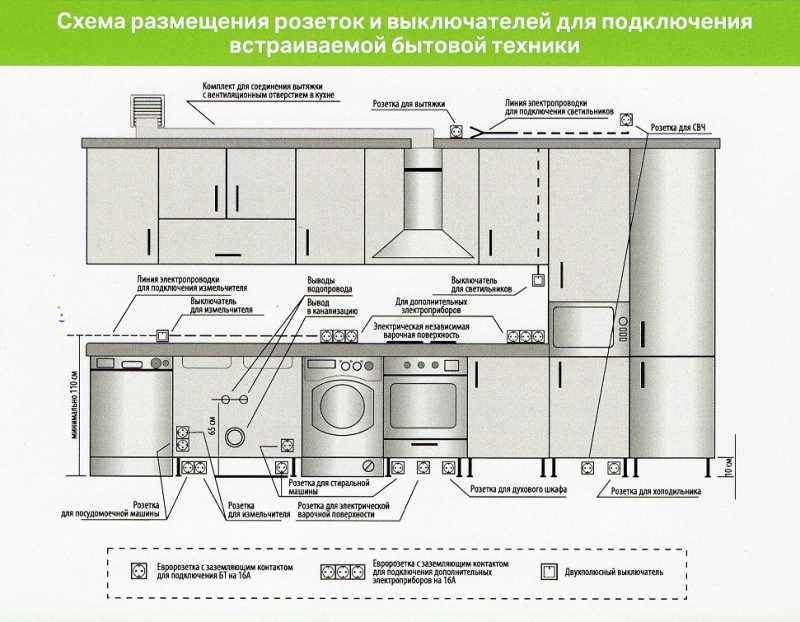

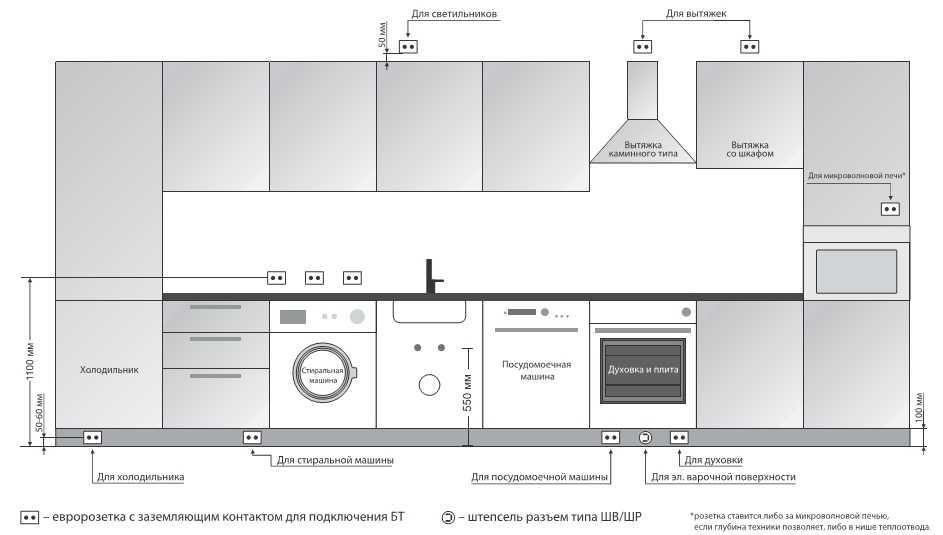

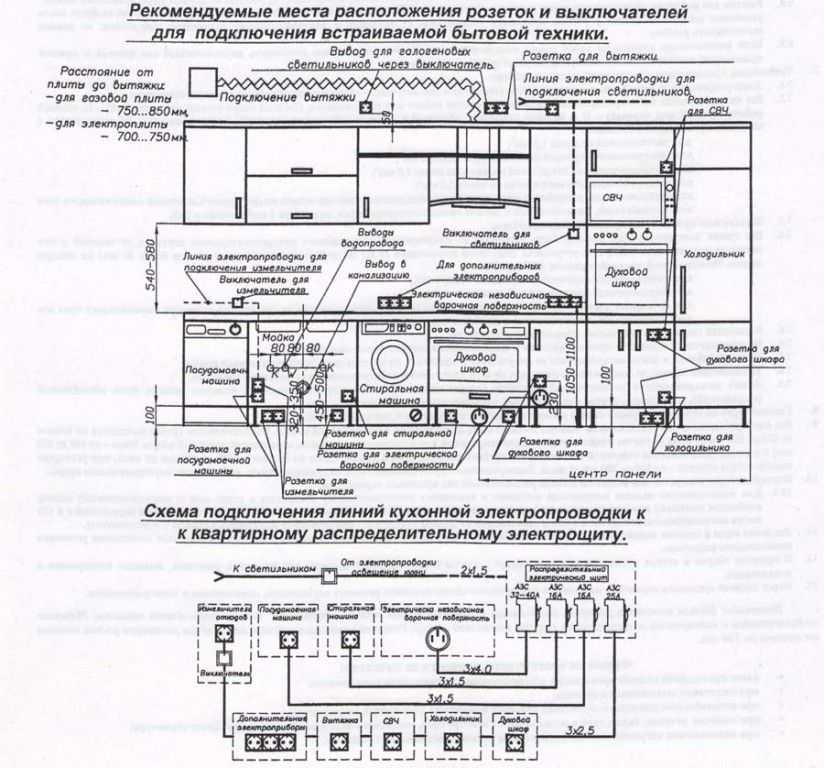

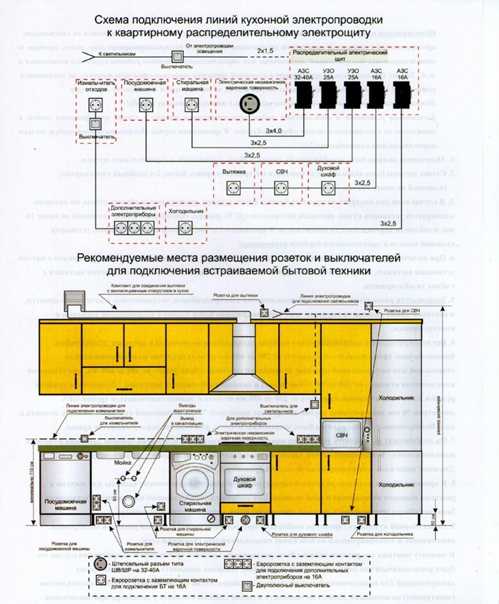

    Примеры/схемы расположения розеток на кухне





Полезные статьи:

  • Что учесть при выборе кухонного гарнитура

    Любая хозяйка мечтает не только о приятной, но и функциональной кухне. Так как большую часть жизни мы проводим именно на кухне, особое внимание необходимо уделить интерьеру комнаты, который зависит от правильно подобранного кухонного гарнитура.

    Подробнее…

  • Встраиваем стиральную машину на кухне

    В условиях малогабаритных квартир возникают неудобства в связи с размещением бытовой техники. Вот почему в конструкцию кухонных гарнитуров включают разнообразные объекты, которые не используется для приготовления пищи. В частности, стиральная машина, встраиваемая под столешницу, все чаще появляется в наших домах.

    Подробнее…

  • Выбор кухонного гарнитура. Что надо знать

    Некоторые считают выбор кухни суперсложной задачей, постоянно откладывая его на следующий день, месяц, год. Хотя, на самом деле, чтобы подобрать правильный кухонный гарнитур, нужно всего три вещи: деньги, время и компьютер/телефон (чтобы связаться со специалистами компании «Кухни-НСК»). Обо всем остальном мы подробно расскажем ниже.

    Подробнее…

  • Расположение рабочих зон кухни

    Соблюдение этих правил сделает ваше пребывание на кухне более комфортным, а процесс приготовления пищи — безопасным. Вы можете воспользоваться ими, как обставляя кухню новой мебелью, так и передвигая предметы старой. Рабочий треугольник — холодильник-мойка-плита — должен быть расположен таким образом, чтобы не находиться на пути сквозного движения. Это убережет готовящую хозяйку от неожиданных столкновений с тихо вошедшими домочадцами.

    Подробнее…

  • Где размесить микроволновку на кухне

    Редкая семья считает микроволновую печь ненужным приобретением. Ведь такая многофункциональная техника способна размораживать, подогревать, варить, жарить и даже запекать. Причем у СВЧ-печи эти процедуры занимают гораздо меньше времени, чем обычно. Но в некоторых кухнях просто невозможно найти место для еще лишнего бытового прибора, если не проявить смекалку. Способ размещения зависит от типа микроволновки.

    Подробнее…


Размещение розеток на кухне чертеж

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

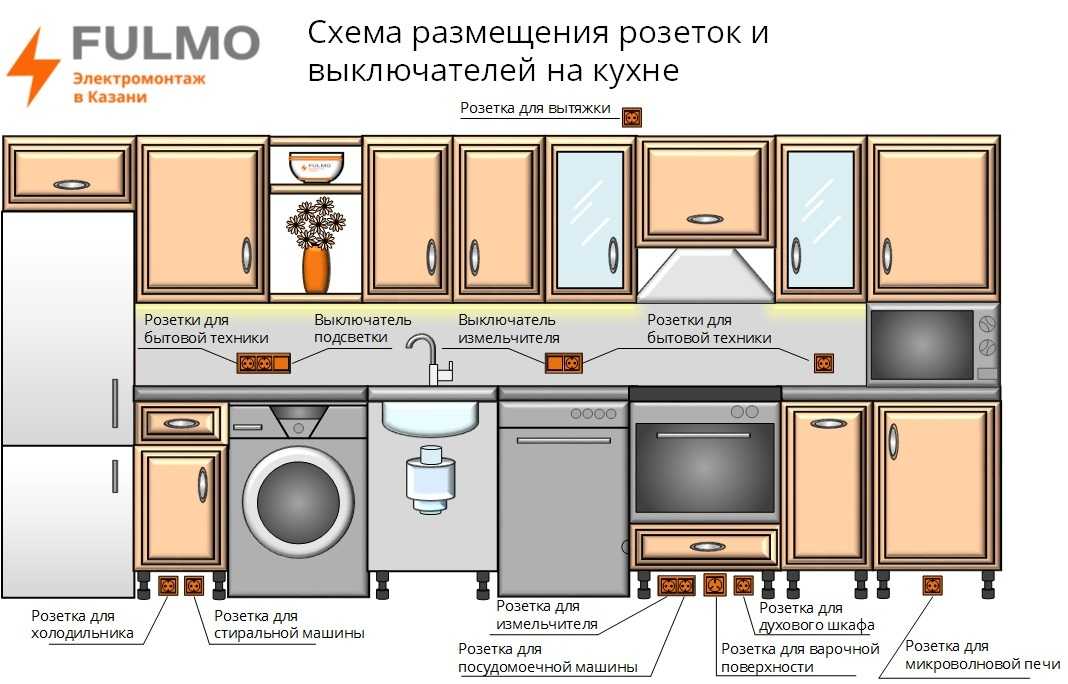

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

    Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

    Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

    Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

    Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

    Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

    Сколько розеток на кухне должно быть?

    По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

    Посудомоечная и/или стиральная машина.

    Плита и духовка.

    Компьютерная техника и телефон.

    Стационарные кухонные приборы среднего размера.

    Мобильная мелкая бытовая техника.

    Розетка для лампы и/или электрозажигалки.

    Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

    Требования, предъявляемые к проводке и розеткам

    У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

    Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

    электроплита – от 5000 Вт;

    электродуховка – от 3000 Вт;

    стиральная машина – от 2000 Вт;

    бойлер – от 1500 Вт;

    посудомоечная машина – от 1000 Вт.

    Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

    Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

    холодильник – от 500 Вт;

    вытяжка – от 150 Вт;

    кухонный комбайн – от 500 Вт;

    блендер – от 100 Вт;

    электрочайник – от 500 Вт;

    кофеварка – от 800 Вт;

    СВЧ печь – от 900 Вт;

    тостер – от 700 Вт;

    телевизор – от 100 Вт;

    ноутбук – от 50 Вт.

    В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

    Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

    Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм 2 . Они несколько дороже обычного провода, но и более безопасней и надежней.

    Типы электрических розеток

    Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

    Какие розетки на кухне бывают?

    Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

    Угловые розетки. Удобный вариант, поскольку не занимают много места.

    Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

    Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

    Гнезда для подключения интернета или телефона.

    Высота розеток на кухне

    Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

    Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

    Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

    Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

    Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

    Техника не должна быть удалена более чем на метр от розетки.

    Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

    Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

    Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

    Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

    Розетка для телевизора располагается рядом с ним.

    Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

    Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

    Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

    Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

    Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

    Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

    Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

    Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

    От того, как вы расположите розетки на кухне, во многом зависит ее удобство и безопасность. Практика показывает, что делегировать решение этого вопроса рабочим не стоит — ведь не им предстоит готовить на вашей кухне.

    На самом деле, нарисовать схему расположения розеток можно буквально за час, если вы уже представляете, как будет выглядеть кухня и что в эргономическом плане от нее требуется.

    Мы собрали для вас самую важную и полезную информацию на этот счет и упаковали в пошаговую инструкцию.

    Розетки на кухне: ГОСТы и СниПы

    Нет, никто вас ни в коем случае не заставляет изучать ГОСТы 7397.0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85, посвященные кухонной электрике. Но основные правила нужно знать и соблюдать:

    • розетки на кухне должны быть расположены не выше 2 м от плинтуса;
    • та техника, которая подключена к данной розетке, не должна находиться от нее дальше 1 м;
    • розетки на кухне должны быть размещены таким образом, чтобы на них ни в коем случае не попадали вода или пар.

    В какой момент нужно готовить схему размещения розеток на кухне?

    Чем раньше вы определитесь с точками размещения розеток и выключателей, тем лучше. Если речь идет о строящемся частном доме — розетки обычно отмечают на этапе его проектирования. Если в вашем распоряжении новая квартира, то лучший момент – сразу после утверждения плана кухонного гарнитура.

    • Заказывая мебель на фабрике, имейте в виду, что менеджер должен предоставить вам план со всеми размерами и точными местами расположения кухонной техники.

    Некоторые салоны идут навстречу своим клиентам и предлагают схему рекомендованных точек размещения розеток. Но все же будет лучше, если вы продумаете ее сами.

    Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

    Шаг 1. Рисуем общий план и считаем розетки

    На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

    Самый стандартный набор таков:

    • холодильник
    • варочная панель
    • духовой шкаф
    • вытяжка
    • измельчитель отходов (он же диспоузер)
    • посудомоечная машина
    • телевизор

    Нестационарная постоянная техника:

    Нестационарная непостоянная техника:

    • для основного освещения
    • для пространства над кухонной панелью

    Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями.

    Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

    Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

    Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

    • Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
    • Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
    • Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой. Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой. Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
    • Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
    • Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

    Шаг 3. Выбираем типы розеток

    Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

    • Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

    • Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

    • Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

    Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

    … и через некоторое время наслаждаемся комфортом своей новой кухни!

    Особенности расположения розеток на кухне для разных приборов

    Отдельно поговорим о нюансах подключения разных кухонных приборов.

    Варочная поверхность и духовой шкаф

    Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

    Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.

    А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

    Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

    Посудомоечная и стиральная машины

    Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

    Эта же схема применима к стиральной машине.

    Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам.

    Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

    СВЧ-печь и встроенная кофемашина

    Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

    Для облегчения работы со встроенной и переносной кухонной техникой необходимо обеспечить ее удобное и правильное подключение к источнику электропитания. Для этого требуется расположение розеток на кухне, соответствующее нормам электробезопасности, обеспечивающее доступность для подключения всех электроприборов, не нарушающее эстетичность внешнего вида.

    Последнее иногда стоит на первом месте по сравнению с практичностью — с этим связано появление встраиваемых в столешницу выдвижных видов розеток, не затрагивающих декоративность кухонного фартука.

    Предварительные работы

    Перед устройством электропроводки необходимо начертить макет гарнитура с расположением встроенных электроприборов и исходя из чертежей, спроектировать схему размещения розеток на стене кухни. Если кухонный гарнитур делается под заказ, то план лучше согласовать с дизайнером или уточнить у продавца-консультанта при приобретении гарнитура в торговой сети.

    Оптимальным вариантом является решение вопроса, где расположить розетки на кухне, совместно с продавцом (изготовителем) кухонного гарнитура, знающего все нюансы своей продукции и электриком, разбирающимся в правилах размещения электрической арматуры в соответствии с требованиями техники безопасности и нормативами.

    При отсутствии такой возможности можно изучить приведенную ниже информацию и основываясь на полученных данных, самостоятельно составить схему расположения розеток.

    Чтобы не возникло проблем с размещением, планировать установку лучше заранее, желательно на стадии дизайн-проекта

    Правила размещения и требования

    При планировании и размещении розеток в кухонных помещениях следует придерживаться нескольких правил:

    • Расположение мест подключения должно быть легкодоступно, а число самих розеток иметь запас в одну четверть от числа подключаемых устройств.
    • Электрическая схема расположения розеток на кухне должна соответствовать правилам подключения, а само размещение точек не нарушать государственные стандарты и нормы. Обычно точки подключения группируют, запитывая наиболее мощные кухонные электроприборы отдельно.
    • Установка розеток в зоне варочной поверхности и мойки категорически запрещена, их нельзя размещать в шкафах и тумбах за встроенной кухонной техникой.
    • Линия подключения должна соответствовать мощности запитываемых электроприборов, а материал изготовления отвечать требованиям электро- и пожаробезопасности.
    • Встроенные кухонные электроприборы должны быть расположены на расстоянии не более 1 метра от точки запитывания, переносные устройства могут находиться на расстоянии 1,5 м. от розетки.
    • В рабочей зоне кухонного помещения желательно устанавливать розетки с защитными шторками или пластиковыми крышками (влагозащищенные) — это предотвратит попадание влаги, жира и копоти на их рабочую поверхность и увеличит срок службы.

    Главное при размещении — установить несколько розеток в легкодоступном месте

    Основные виды

    Для организации электроснабжения в кухонных помещениях используются различные виды розеток.

    Накладные

    Основным преимуществом такого вида является простота установки, чаще всего они используются при открытой проводке.

    Встроенные

    Основное размещение розеток на кухне, провода и подрозетник спрятаны в стене. Метод обладает высокой электробезопасностью, надежностью крепления и эстетичностью. Некоторые специальные виды встраиваются в столешницу и открываются вместе с защитной панелью путем поднятия.

    Выдвижные

    Отдельная категория, предназначены для эксплуатации в кухонных помещениях, встраиваются в столешницу. Стандартная конструкция имеет вертикальное расположение в крышке столешницы и извлекается из нее при нажатии на верхнюю кнопку.

    Переносные

    Обычная переноска или удлинитель в виде длинного провода с закрытым блоком розеток на конце.

    Зоны подключения

    Точки подключения на кухне принято размещать по высоте в три линии:

    • Нижний ряд. Располагается в 10 — 15 см. от уровня пола под столешницей, служит для подключения крупных бытовых энергоемких электроприборов: духовки, плиты для готовки, посудомойки и стиральные машины.
    • Средняя линия. Стандартная высота размещения — 1 м. от уровня пола (10 -20 см. от верха столешницы). К среднему ряду подключается все переносные маломощные кухонные электроприборы, печь СВЧ.
    • Верхняя зона. Не имеет четкой высоты расположения, но не должна размещаться ближе 15 см. к потолку и 10 см. от верха навесных кухонных шкафов. Розетки верхнего ряда служат для подключения вытяжки и осветительных приборов.

    Расположение розеток на кухне верхнего ряда над навесными кухонными шкафами очень удобно для подключения и установки подсветки из светодиодной ленты в зоне кухонного фартука — вся проводка и блок питания прячутся за верхними фасадами.

    Расчет необходимого количества

    Чтобы определить, сколько розеток нужно на кухне, требуется посчитать всю бытовую технику и электроприборы. При подсчете учитываются следующие точки подключения:

    • Для духовки, варочной плиты, посудомойки и стиральной машины, холодильника.
    • Место подключения зарядных устройств ноутбуков, сотовых телефонов, различных гаджетов.
    • Подсчитывается, сколько розеток нужно на кухне для запитки наиболее часто используемых электроприборов, вилки которых постоянно подключены к сети: микроволновая печь или мультиварка, телевизор, чайник, кофемашина.
    • Место подключения вытяжки, которая также не отключается от сети.
    • Отдельные точки для запитывания подсветки кухонной мебели и обеденной зоны.

    Размещение для кухонной техники

    Точки подключения устройств, встраиваемых в кухонный гарнитур (духовые шкафы, посудомойка и стиральная машина) обычно располагаются под столешницей.

    Розетки устанавливаются за соседним шкафом рядом с техникой, при необходимости его задняя стенка вырезается.

    Точки подключения встраиваемой бытовой техники практично размещать под ножками кухонного гарнитура (до 10 см. от уровня пола) — это позволит избежать вырезания отверстий в задней стенке кухонных тумб.

    В случае, если духовой шкаф или микроволновка установлены в высокую тумбу (пенал) выше уровня столешницы, лучше разместить розетки на стене рядом с пеналом выше или ниже уровня техники.

    Точки электропитания во избежание попадания шнура в систему не должны размещаться за тумбами с выдвижными ящиками, оснащенными доводчиками или системами типа бутылочница (карго), карусель, корзины из металла. Если нет возможности установить розетку в другом месте, то она монтируется за этими шкафами ниже высоты кухонных ножек.

    Розетка для холодильника обычно устанавливается слева или справа, в зависимости от его расположения по отношению к кухонному гарнитуру, на одной линии со средним рядом розеток (высота около 1 м.). Не рекомендуется устанавливать розетку за холодильником — в этом случае доступ к ней будет затруднен, а агрегат выдвинут вперед относительно уровня нижних тумб, что будет выглядеть не слишком эстетично.

    Не очень хорошим вариантом является установка точки подключения за одной из боковых стенок холодильника в случае его расположения в углу. Использование одинарной розетки только для подключения холодильника непрактично, а подключение к двойным или тройным других электроприборов будет затруднено.

    Розетку для вытяжки также не стоит устанавливать за самой вытяжкой для придания эстетичного вида подключению (без висящих проводов) — можно просто подсоедтнить ее напрямую к электропроводам.

    Нужно заранее продумать где будет стоять встраиваемая и мелкая бытовая техника

    Бюджетный перенос своими руками

    Иногда случаются ошибки в расчетах, и возникает вопрос, как сделать розетки на кухне в другом месте. По ГОСТу это нельзя делать, удлиняя провода от ранее установленной розетки, а требуется вести отдельную проводку от распределительной коробки вдоль потолка, причем сам маршрут должен прокладываться строго по вертикали и горизонтали.

    Решая, как сделать розетки на кухне самостоятельно в другом месте, мало кто соблюдает нормативы — подключение ведется непосредственно от старой точки по кратчайшему маршруту. Основным инструментом для выполнения работ является перфоратор (обычно требуется штроборез или болгарка, коронки диаметром 6 см. для высверливания отверстий под коробку).

    • С помощью карандаша проводим линию до намеченной точки. Сверлом по бетону высверливаем небольшие углубления по линии с шагом около 1 см.
    • Меняем сверло в перфораторе на лопатку и выравниваем проделанную штробу по всей длине.
    • Отчеркиваем карандашом на стене контур круга под подрозетник, высверливаем по его периметру отверстия (для облегчения работы может понадобиться сверление дополнительных дыр в пределах круга), затем перфоратором с лопаткой выбиваем необходимое углубление.
    • Демонтируем старую розетку, оставляя только коробку, освобождаем провода. Прикручиваем к ним специальный переходной клеммник.
    • Укладываем новый провод в штробу, продеваем сквозь отверстие в коробке и соединяем со старым проводом в клеммнике, затягивая винты.
    • Вставляем коробку для новой точки в выбитое отверстие под подрозетник, продеваем сквозь боковое отверстие провод.
    • Смачиваем штробу и все выемки в стене водой, фиксируем провод и коробку, затем замазываем все углубления алебастром, гипсом или шпаклевкой, предварительно защитив клеммное соединение.
    • После высыхания раствора монтируем новую розетку в коробку, прикручивая к ней провод.

    схемы расположения и установка своими руками

    Самым активным потребителем электричества в доме или квартире является кухонная техника. Поэтому важно, чтобы все розетки на кухне были расположены правильно. Это обеспечит удобство использования и защитит. Ведь одна неверно установленная розетка может принести много негативных последствий, в том числе, стать причиной пожара.

    Мы ознакомим со всеми применяемыми в настоящий момент вариантами устройства силовых точек и видами электроустановочных изделий. У нас скрупулезно изложены технологии монтажа и перечислены распространенные ошибки, которые может допустить неопытный мастер.

    Заинтересованным посетителям мы предлагаем лучшие схемы расположения. С учетом представленной информации вы без проблем справитесь с выбором места и устройством розетки. Текст дополнен иллюстрациями и видео-инструкциями.

    Содержание статьи:

    • Особенности использования кухонных розеток
    • Разновидности розеток для кухни
    • Лучшие варианты размещения
    • Подробные инструкции по монтажу
    • Основные ошибки в размещении розеток
    • Выводы и полезное видео по теме

    Особенности использования кухонных розеток

    Количество точек подключения к электросети зависит от размеров кухонного помещения и функций, которые оно будет выполнять. В совсем маленьких кухнях проблематично разместить большое количество электроприборов.

    Помещения же большей площади дают возможность разгуляться фантазии и желаниям хозяйки дома/квартиры.

    Производители розеток предлагают cтильные встраиваемые решения для кухни, позволяющие экономно использовать рабочее пространство

    Вне зависимости от площади кухни, наличия электрических приборов и количества установленных розеток есть общие требования, которым они должны отвечать:

    • безопасность использования;
    • свободный доступ;
    • качественно выполненный монтаж.

    Не стоит забывать, что приготовление пищи повышает уровень влажности, а использование различной мощной техники дает высокую нагрузку на электросеть. Поэтому важно, чтобы все розетки, установленные на кухне, отвечали правилам безопасности.

    Чтобы уберечь себя и своих близких от опасности, нужно располагать дополнительные блоки розеток на кухне дальше от мойки и плиты

    Во-первых, нельзя их ставить над плитой и мойкой. Это правило важно соблюдать при планировке и выборе мебельного гарнитура. Если же произошли кардинальные изменения дизайна при ремонте кухни и розетка выходит прямо над плитой, то ее надо обязательно переносить. Не стоит подвергать свою жизнь опасности и надеяться, что все как-то обойдется.

    Во-вторых, если так случилось, что под мойкой спрятались электрические точки для подключения кухонной техники и приборов, то их желательно расположить выше сифона. Степень защиты от влаги таких розеток должна быть не менее IP44.

    В-третьих, если в квартире/доме проживают маленькие дети, то обязательно надо учитывать этот факт. Покупать лучше специальные розетки со шторками и другими вариантами защиты от детей. Также, предусмотреть такое расположение, чтобы электроточки находились выше роста ребенка.

    Кухонная розетка, прячущаяся в столешнице, способна надежно укрыться от любопытного детского взгляда. Ведь с высоты роста ребенка она не видна

    В-третьих, не зависимо от того, кто устанавливал розетки – вызванный специалист или все работы проводились своими силами, при подключении/отключении приборов ничего не должно болтаться, искриться и пахнуть горелой пластмассой.

    В-четвертых, для каждого мощного электроприбора следует предусмотреть и точку подключения.

    Разновидности розеток для кухни

    От правильного расположения розеток на кухне и соблюдения монтажных технологий зависит функциональность помещения и его внешний вид. Производители предлагают много различных решений для кухни:

    • накладные дизайнерские модели;
    • встраиваемые варианты, монтируемые внутри стены;
    • скрытые розетки, прячущиеся в ящиках, тумбах, шкафу или столешнице;
    • угловые с выталкивателем вилки или без.

    Вариант реже выбирают для кухни. Ведь когда весь механизм защищен от внешнего воздействия лишь коробкой самой розетки, это вызывает опасения по поводу безопасности ее использования.

    Встраиваемые чаще применяют для подключения мощной кухонной техники, располагая их так, чтобы был свободный доступ. Производители предлагают множество различный моделей, способных гармонично вписаться в стилистику любого дизайнерского интерьера.

    Встраиваемые модели розеток для кухни целесообразнее выбирать с защитной крышкой, чтобы лишняя влага, жир и пыль не попадали внутрь

    Монтируемые в столешницу врезают в кухонную мебель, прячут в ящиках, выезжающих из шкафа, используют в качестве дополнительных точек подключения редко используемых приборов.

    Они являются стильным дополнением практически любого интерьерного решения, позволяя сэкономить полезное пространство.

    Розетка, прячущаяся в ящике, может использоваться как запасная точка подключения для приборов, которые нечасто использует хозяйка кухни

    Модное и функциональное веяние в мире розеток – угловые модели. Они бывают с выталкивателем вилки и без него. Такой вариант позволяет использовать свободное пространство углов между двумя стенами или между стеной и столешницей.

    Производители предлагают сильные и привлекательные решения, позволяющие гармонично дополнить интерьер кухни.

    Розетки, размещенные в коробе между столешницей и стеной, используются по мере необходимости. Они надежно закрываются защитной крышкой, чтобы внутрь не попала влага, пыль или жир

    Лучшие варианты размещения

    Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

    Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

    Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать.

    Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

    При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

    Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

    Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

    Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

    Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

    Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

    Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

    Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

    О том, как перенести электроточку в другое место, читайте в другой .

    Подробные инструкции по монтажу

    Самым важным в монтаже розеток является утверждение количества и мест расположения. Именно этот вопрос следует решить в первую очередь. Определившись с планом размещения электрических розеток на своей кухне, можно приступать к следующим работам.

    Сначала предстоит выполнить разметку, указав, где конкретно и сколько розеток потребуется установить. Далее проложить . Здесь надо учитывать количество мощных потребителей энергии.

    Выполняя разметку мест будущего расположения электроточек, не надо бояться четко их прорисовывать. В дальнейшем с четкими линиями намного удобнее работать

    Например, бойлер, электрическая плита или духовой шкаф нуждаются в прокладывании отдельных проводов для подключения. Их большая мощность предполагает использование надежного и качественного кабеля из меди сечением 6 мм2 для однофазной цепи напряжения и сечением 4 мм2 для трехфазной.

    Сечение провода нужно подбирать с учетом мощности приборов, которые будут подключаться (+)

    При прокладывании кабеля для обязательно устанавливаются автоматические выключатели на 40 А или предохранители на 32 А. Для менее мощных потребителей электроэнергии берут медный проводник сечением 2,5 мм2 и, в зависимости от суммарной нагрузки на линию, ставят защитные устройства на 16 А или 25 А.

    При установке блока розеток, надо рассчитывать суммарное напряжение при одновременном подключении всех запланированных приборов

    Выбирая между дешевой алюминиевой проводкой и более надежной, но дорогой, медной лучше переплатить за надежность. Медные проводники способны выдерживать большую нагрузку, что особенно актуально для кухни. Также при прокладывании питающего кабеля не стоит забывать о надежной изоляции.

    Здесь важно учитывать материал стен:

    • в бетонных и кирпичных стенах прорезается углубление, в него помещается питающий кабель, упакованный в гофрированную трубу из высококачественного пластика;
    • для деревянных стен такой вариант будет не только неприемлем, но и чрезвычайно опасен;
    • если стены обшиты гипсокартоном, то ничего резать не придется – проводка замечательно прокладывается в пустотах стен;
    • еще один вариант – использовать декоративный пластиковый плинтус с кабель каналами для проводки.

    Если последние варианты наиболее просты, то для прокладки скрытой проводки в бетонной стене предстоит основательно потрудиться – проделать специальные каналы для проводов. Без перфоратора или болгарки тут не обойтись. Еще понадобится специальная насадка на перфоратор, чтобы сформировать .

    Плинтусы с кабель каналами сможет установить своими руками даже неопытный хозяин, ни разу не занимающийся электромонтажем

    Завершив штробление стен, нужно поместить в полученные углубления питающий кабель, проведя его к местам запланированного расположения розеток на кухне. Затем предстоит очистить канал с проводкой от пыли. Теперь аккуратно заделать раствором из гипса или алебастра.

    Работа по проделыванию штробы в бетонной или кирпичной стене довольна тяжелая, пыльная и потребует несколько часов у опытного мастера. Начинающему домашнему умельцу на штробление может понадобится несколько дней

    Отверстия для подрозетников заполняются раствором по такому же принципу. Сначала все очищается от мусора, камешков и пыли, а в сам стакан продевается питающий кабель. Для надежной фиксации все щели между подрозетником и стеной полностью заполняют раствором из алебастра или гипса. Осталось дождаться полного высыхания.

    Эти работы, при желании и наличии соответствующих инструментов, можно выполнять своими силами. Чаще всего для прокладки проводки приглашают специалистов, имеющих немалый опыт и сноровку, оставляя для себя работы по подключению розеток.

    При установке подрозетников, нужно тщательно убирать лишний раствор, ведь он очень быстро засыхает

    Когда выводы под установку кухонных розеток готовы, можно приступать к монтажу. Для этого надо взять инструменты, а купленные розетки сначала предстоит разобрать, сняв лицевую декоративную накладку и отделив механизм.

    Используя индикаторную отвертку, следует обязательно проверить, есть ли напряжение в сети – его там не должно быть! Перед установкой розетки важно удостовериться, что все провода, с которыми предстоит работать, обесточены.

    Убедившись в отсутствии тока, можно приступать к соединению розеточного механизма и проводов питающего кабеля. Для этого снимают защитную оплетку с кабеля, края каждого из 3-х проводков на расстояние 1 см от края, избавив их от изоляции.

    Оголенные провода поочередно подсоединяют к механизму розетки. Каждый из проводов играет свою роль;

    • желто-зеленый – это заземление. Он подключается к центральному контакту;
    • синий (может быть бело-голубой) – это рабочий ноль. Его предстоит подсоединить к крайнему контакту розеточного механизма;
    • третий провод может быть любого пестрого цвета – бежево-коричневый, красный, черный или просто белый. Это провод фазы, который соединяется со вторым крайним контактом.

    Тип соединения зависит от используемой розетки. Он может быть пружинным, когда соединение происходит путем нажатия на специальную клавишу, или винтовым, если провода фиксируются винтовыми зажимами между пластинами.

    Галерея изображений

    Фото из

    Запасемся парой розеток с пружинным зажимным устройством для установки по шлейфовой схеме. Подключать к одной из них будем миксер, кофемолку или блендер, ко второй телевизор

    Отключим автомат, установленный перед кухонной распределительной коробкой. После отключения проконтролируем индикаторной отверткой выполнение отключения

    Прокинем три отрезка провода из одного отверстия в другое. Если используются монтажные коробки, вводим провода через боковое отверстие

    Обрезаем провода так, чтобы в обоих гнездах оказалось по 10 -15 см каждого провода. Бокорезами зачищаем с краю по 1 см изоляции и подключаем к клеммам попарно

    Убедившись в правильности подсоединения и нахождения проводов заземления в центре, проверяем надежность фиксации и устанавливаем механизм розетки в гнездо

    Механизм второй розетки точно так же подсоединяем к краям прокинутых в отверстие проводов, зачищенных от изоляции на крайние 1 см

    Проверяем, насколько ровно установлены механизмы розеток, используя строительный уровень или лазерный прибор

    Примеряем лицевую панель спаренных розеток к месту установки. Если все нормально, фиксируем рамку, как инструктировал производитель

    Шаг 1: Подготовка розеток к электромонтажным работам

    Шаг 2: Отключение напряжения в квартирном щитке

    Шаг 3: Укладка проводов для шлейфового соединения

    Шаг 4: Подготовка проводки к подключению парных розеток

    Шаг 5: Установка правого механизма розетки в гнездо

    Шаг 6: Подключение второго механизма к прокинутым проводам

    Шаг 7: Проверка геометрических норм установки

    Шаг 8: Установка защитно-декоративной рамки поверх механизмов

    После присоединения всех проводов, нужно розеточный механизм плотно прикрепить к подрозетнику шурупами. Затем следует проверить уровнем, все ли ровно отцентрировано. Если все в порядке, можно прикручивать лицевую часть розетки и проверять качество своей работы с помощью лампочки или другого исправного прибора. Предварительно не забыв включить ток на этой линии.

    С особенностями подключения электротехнической арматуры с винтовыми зажимами ознакомит следующая подборка:

    Галерея изображений

    Фото из

    Шаг 1: Монтаж суппортов модульных розеток ABB Niessen Zenit

    Шаг 2: Подсоединение проводки к механизму розетки

    Шаг 3: Подключение второй розетки по шлейфовой схеме

    Шаг 4: Фиксация механизмов модульных розеток

    Если лампочка зажглась – установка кухонной розетки произведена успешно. В противном случае предстоит все разобрать и заново соединить, не забыв перед началом работы обесточить линию.

    Врезные модели розеток также можно устанавливать своими руками. Для этого предстоит аккуратно выпиливать отверстия в столешнице или шкафу, используя специальные инструменты. В сопровождающей инструкции производитель подробно указывает, как правильно подключать и использовать его изделие.

    Устанавливая лицевую часть розетки, важно не перестараться при закручивании шурупов, чтобы ничего не лопнуло

    Также можно воспользоваться услугами специалистов для выполнения всех монтажных работ – это зависит от желания, навыков и имеющихся инструментов у хозяина дома/квартиры.

    Нередко для мощных потребителей зарубежного производства требуется розетка с евро-разъемом. Ниже представлена последовательность работ по ее установке:

    Галерея изображений

    Фото из

    Для подключения электродуховки и автономной варочной панели сейчас не нужно полностью переделывать проводку, достаточно подключить розетку с комбинацией обычного и евро- разъема

    В комплектации накладной розетки с комбинацией стандартного и евро-разъема входит непосредственно механизм и монтажная площадка с крепежом

    Разберем комбинированную розетку перед установкой. Через отделенный от устройства суппорт отметим точки крепления и просверлим в них отверстия

    Дюбель-гвоздями через пробуренные отверстия фиксируем суппорт. Для крепления можно выбрать другой вариант крепежа, подходящий для материала стены

    Подключаем механизм сдвоенной комбинированной розетки к пластине-платформе. Аккуратно совмещаем монтажные отверстия

    Механизмы спаренных розеток нужно соединить между собой, для этого используем три перемычки на фазу, землю и ноль

    Соединенные между собой механизмы розеток надо теперь подключить к силовой ветке. Фаза с нолем подключаются непосредственно к механизму, земля – к клемме, расположенной между розетками

    Перед финишной установкой корпуса сдвоенной розетки проверяем надежность подсоединения контактов и установки болтов

    Шаг 1: Приобретение розетки для подключения варочной панели

    Шаг 2: Подготовка устройства к электромонтажным работам

    Шаг 3: Сверление отверстий на стене под установку суппорта

    Шаг 4: Установка металлической пластины на стену

    Шаг 5: Присоединение механизма розетки к суппорту

    Шаг 6: Специфика соединения механизмов розетки между собой

    Шаг 7: Подключение устройства к отдельной силовой линии

    Шаг 8: Установка корпуса комбинированной розетки

    Основные ошибки в размещении розеток

    Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

    Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

    Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

    Самое ужасное – пренебрежение правилами безопасности. Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище.

    Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

    Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

    Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

    В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

    Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

    В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

    К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

    Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

    Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

    Выводы и полезное видео по теме

    Видео #1. Как лучше расположить кухонные розетки, а также, акцент на основных ошибках их размещения:

    Видео #3. Наглядное видео о подключении встраиваемого блока розеток:

    Видео #4. Обзор выдвижной розетки, врезаемой в столешницу:

    Учитывая основные рекомендации по размещению кухонных розеток, можно спроектировать максимально удобное рабочее пространство, зону отдыха и приема пищи. Уютная кухня, где комфортно не только готовить, но и собираться за семейным ужином, может стать одним из самых любимых мест в доме. Здорово, когда нужные вещи заняли свое место и всегда находятся под рукой.

    Ждем ваших рассказов о личном опыте в выборе места и установке розеток на кухне. Комментируйте, пожалуйста, в блоке, расположенном под текстом статьи. Здесь можно задать вопросы и указать на недоработки, если они были обнаружены в ходе ознакомления с материалом.

    Расположение розеток на кухне: схема размещения, высота, расстояния

    Все о размещении кухонных розеток

    Основные требования

    Важные моменты проектирования

    Как определить количество изделий

    Как расположить электротехнические блоки

    Распространенные ошибки

    Современная кухня давно уже стала основным потребителем энергии в любом доме. Здесь находится множество самых разных бытовых приборов, работающих от электричества. Чтобы обеспечить им безопасность, нормальное функционирование и удобство использования, нужно хорошо продумать расположение розеток на кухне. Это не менее важно, чем грамотное воплощение получившегося проекта.

    • Законы и финансы

      Нормы размещения бытовой техники и мебели на кухне: подробный гид в цифрах

    Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

    • Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
    • Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
    • Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
    • Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
    • На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

    Instagram irina_igorek

    Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины

    • Декорирование

      12 самых частых ошибок при установке бытовых приборов

    Чтобы предотвратить возникновение аварийных ситуаций, нужно учесть ряд правил:

    • Мощность питающих электророзетки линий, заведенных в помещение, должна вдвое превышать потребность всех подключенных устройств. Чтобы это определить, делим помещение на участки, на каждом из которых располагается одна розеточная группа. Подсчитываем ее мощность, удваиваем результат. Складываем полученные величины.
    • Распределяем потребителей энергии так, чтобы суммарная мощность подключенного к одному источнику оборудования не превышала допустимые значения.
    • Электрооборудование высокой мощности лучше запитывать через отдельные линии с защитной автоматикой. Поэтому стоит подвести к помещению от распределительного щитка нужное количество таких линий. Чтобы было удобнее разбираться в разводке, каждый автомат можно подписать.

    Instagram mikuhni.ru

    Для бытовой техники в металлическом корпусе требуется заземление. Поэтому предназначенные для нее розеточные блоки правильно подключать через УЗО либо дифференциальные автоматические выключатели

    Оптимальным вариантом будет подсчитать примерное потребление всех устройств. Для этого можно пользоваться такими усредненными значениями:

    • освещение 150-200 Вт;
    • холодильник 100 Вт;
    • чайник 2000 Вт;
    • микроволновая печь 2000 Вт;
    • варочная панель 3000-7500 Вт;
    • духовка 2000 Вт;
    • посудомойка 1000-2000 Вт.

    Нужно подсчитать суммарную мощность оборудования. Она должна находиться в пределах от 10 до 15 кВт. Одновременно вся техника включаться не будет, поэтому рассчитывать проводку на такие значения не стоит. Однако надо определить максимальную возможную мощность, когда включены несколько токоприемников. Если она превышает 7 КВт, стоит подумать о подведении линии на 380 В и пофазном распределении нагрузки.

    • Безопасность и домашняя автоматика

      Как правильно выбрать и установить розетки и выключатели во влажных помещениях

    Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

    • Квартира

      6 ошибок при планировании электрики, которые портят ваш интерьер

    Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

    • вытяжку;
    • духовой шкаф;
    • варочную панель;
    • холодильник;
    • морозильную камеру;
    • стиральную машину;
    • посудомойку;
    • микроволновую печь;
    • измельчитель для мусора.

    Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

    Instagram geosideal

    Делаем расчет с запасом, чтобы при приобретении новых устройств не пришлось использовать удлинитель или сетевой разветвитель, его еще называют тройник. Это небезопасно, а потому крайне нежелательно.

    После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

    1. Замеряем высоту, ширину и длину кухни.
    2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
    3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
    4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

    Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

    • Кухня

      Что нужно учесть, начиная ремонт на кухне: 8 обязательных пунктов

    Холодильник

    Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

    Instagram jatijudesign

    Для оборудования, к вилке которого не требуется постоянный доступ розеточный блок устанавливается на высоте порядка 10 см от пола или выше. Если свободный доступ необходим, оптимально смонтировать конструкцию в районе рабочей зоны.

    Вытяжка

    Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

    Духовой шкаф и варочная панель

    Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

    Посудомойка и стиральная машина

    Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

    Рабочая зона

    Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

    Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

    Instagram kuxdvor

    Хороши встроенные в столешницу или навесной шкафчик разъемы. Когда они не нужны, изделия утоплены в покрытие. По мере необходимости их приводят в рабочее состояние. На фото пример такой модели

    • Газо- и энергоснабжение

      Как правильно выбрать и заменить электророзетку

    Чтобы выполнить проектирование и монтаж правильно, разберем ошибки, которые чаще всего встречаются на практике.

    1. Монтаж электротехнических блоков и проводки до покупки или заказа мебели. В результате часть разъемов может оказаться закрытой гарнитуром, а шнуры электрооборудования не смогут дотянуться до источника питания. Придется либо удлинять/укорачивать линии и переносить электротехнику, что очень трудоемко и накладно. Либо использовать разветвители и переноски, а это опасно.
    2. Подключение холодильника. Производитель особо подчеркивает нежелательность и даже запрещает запитывать аппарат через удлинитель. Учитывая, что длина кабеля у холодильника порядка 1 м, разъем для него нужно проектировать с учетом точного места, где он будет устанавливаться. Если аппарат еще не куплен, можно найти техническую документацию выбранной модели в интернете. Так можно точно узнать ее ширину и сторону, на которую выходит шнур. С учетом этого обозначить точку подключения.
    3. Монтаж электротехнических блоков в стандартном корпусе в «мокрых» зонах. В непосредственной близости от смесителя или взаимодействующих с водой устройств, например, посудомоечной и стиральной машиной, нужно ставить только специальные электротехнические изделия. Шторки и уплотнители защитят проводку от воды в случае возникновения аварийной ситуации.

    Instagram dizain_idey

    Подключать взаимодействующие с водой устройства через простой автомат категорически нельзя. Обязательно используется диф.автомат или УЗО. Только так может быть обеспечена необходимая безопасность

    Безопасность и удобство использования бытовых гаджетов во многом зависит от того, как расположить розетки на кухне. Не стоит пренебрегать требованиями нормативов и рекомендациями мастеров, иначе можно столкнуться с серьезными проблемами.

    • Квартира

      Как разместить розетки и выключатели в квартире правильно и удобно

    Материал подготовила

    Инна Ясиновская

    Розетки на кухне – расположение, высота, схема установки

    Монтаж электропроводки это трудоемкая процедура, которую надо делать едва ли не в первую очередь, так как придется резать и сверлить стены. По этой причине надо сразу же представить себе где располагать розетки на кухне и какое понадобится их количество. При этом надо руководствоваться не имеющимся количеством электроприборов, но и подумать немного наперед – может есть какие-то вещи, которые хотелось бы купить и в течение нескольких лет они появятся.

    Содержание

    • Особенности кухонных розеток
    • Требования к высоте расположения розеток
    • С чего начать
    • Что включено в сеть постоянно
    • Что будет включаться отдельно
    • Выдвижные и поворотные розетки
    • Размещение розеток на кухне с точки зрения дизайнера (видео)
    • Общие выводы

    Особенности кухонных розеток

    Даже при аккуратном обращении с кухонными приборами часто разбрызгивается или разливается вода, плюс, в кухне гораздо чаще делается влажная уборка. Современные устройства и сами по себе обладают достаточно высокой защитой от попадания влаги, но все равно установка розеток на кухне предполагает использование влагозащищенных моделей, как минимум те из них, что будут стоять возле посудомоечной машины или недалеко от водопровода.

    Кухня это место, в котором собраны самые мощные электроприборы, поэтому тщательно обдумываться должна не только схема расположения розеток на кухне, но и суммарная мощность устройств. Это позволит рассчитать точное количество розеток, что можно «посадить на один провод и сколько таких групп придется сделать для безопасного использования всех приборов. Некоторые розетки, нужные на кухне, вообще подводятся под один конкретный прибор. К примеру, это нужно при установке духовых шкафов, некоторые модели которых потребляют свыше 5 кВт.

    При покупке розеток не стоит жадничать и выбирать недорогие «слабые» модели на 10 Ампер, тем более, что характеристики большинства устройств предлагаемых на рынке уже 16 Ампер.

    Требования к высоте расположения розеток

    расположение розеток на кухне (кликните для увеличения)

    От старых рекомендаций и правил как правильно установить электропроводку, остались некоторые мифы, которых «по привычке» придерживаются когда подбирается высота розеток на кухне. Это стандарты СССР, по которым высота установки розеток предписывалась строго 90 см от пола. То же самое касается модной в одно время тенденции размещать их примерно в 30 см – все так делали, но никто не знал зачем.

    На самом деле в ПУЭ, есть только два непосредственных запрета, касающихся расположения розеток и выключателей – запрещен монтаж ближе чем 50 см от газовой трубы и 60 см от раковины. Есть еще несколько ограничений, но они касаются общественных зданий и детских учреждений. В частном же доме предоставляется полная свобода, так что все розетки для кухни можно устанавливать там, где это будет удобно.

    С чего начать

    Чтобы решить как правильно расположить розетки на кухне, в первую очередь составляется план помещения, в котором будет показано расположение мебели и всех электроприборов. Здесь нелишне будет посоветоваться с человеком, который будет заведовать всем этим хозяйством. В этом вопросе достаточно мелочей, например, желательно чтобы схема размещения розеток на кухне учитывала левша он или правша, чтобы впоследствии не путаться в проводах от миксера или блендера.

    план размещения розеток для электроприборов (кликните для увеличения)

    Когда план расстановки мебели и приборов готов, то теперь можно начать размещение розеток на кухне, учитывая что на большинстве устройств провод для подключения редко бывает длиннее одного метра. Если суммарная мощность двух устройств не превышает 3,5 кВт, то стоит подумать как установить двойную розетку. Также она подойдет для стационарно установленных устройств, что не включаются одновременно, но лучше делать расчет с запасом. Если сейчас сложно представить себе как могут быть вместе включенными посудомойка и духовка, то неизвестно какие привычки появятся потом.

    Что включено в сеть постоянно

    У каждого есть свои предпочтения, но основной список кухонных электроприборов (и таких, что будут там включаться отдельно) будет следующим:

    • Духовой шкаф (электродуховка) – это одно из самых мощных устройств, потребление электричества у некоторых моделей может достигать 5-6 кВт. Для таких приборов нужна будет отдельная линия.
    • Электроплита или варочная поверхность. Чаще всего это 3-4 комфорки, каждая из них мощностью по 1,5-2,5 кВт – если они будут включаться все вместе, то нужна отдельная линия. В случае если это индукционная плита, то расположение розеток на кухне должно предусматривать, что ее надо устанавливать на удалении от остальных приборов.
    • Посудомоечная машина. В ней стоит ТЭН для подогрева воды – именно он является основным потребителем электричества и обычно это 1,5-2 кВт. Учитывая что используется она не часто, это позволяет подключать устройство к линии с другими электроприборами.
    • Мультиварка. Большинство ее программ рассчитаны примерно на час работы – в течение этого времени она будет «тянуть» около 2 кВт. Ее желательно включать в отдельную розетку, но это вполне может быть двойная, в которую также можно подключать не особо мощные приборы.
    • Хлебопечь. В целом, это та же мультиварка, но ее программы работают около 2,5 часов. Из этого времени ТЭНы постоянно включены около 40 минут. Ее можно прятать в то время пока не нужно печь хлеб, но чаще всего она включена стационарно.
    • Микроволновка и электрочайник. В зависимости от модели потребляют около 1,5-2,5 кВт. Их особенностью является непродолжительность работы – зачастую это 5-10 минут, в течение которых большой нагрузки на электросеть они не создадут. Их свободно можно включать в двойные розетки параллельно друг с другом или другими приборами.
    • Холодильник чаще всего требует отдельного подключения – мощность его невысокая, но обычно устанавливается он отдельно. По этой же причине розетка для холодильника может быть двойной – рано или поздно свободный разъем обязательно пригодится.
    • Розетка для вытяжки вызывает большое количество вопросов, так как устанавливается она чаще всего под потолком на удалении от остальных приборов, а миф о необходимости располагать точки подключения на высоте 90 см достаточно силен. На самом деле нет ничего плохого в том, что розетка под вытяжку будет располагаться рядом с ней.
    • Также отдельная розетка понадобится для телевизора, если его установка планируется хотя бы в проекте.

    Как итог – постоянно в сеть будет включено минимум 10 электроприборов. В зависимости от расположения и мощности, для некоторых из них можно установить двойные розетки. В любом случае, когда идет подсчет сколько розеток должно быть на кухне надо учесть еще и устройства, которые будут включаться время от времени.

    Что будет включаться отдельно

    Когда все необходимые на кухне устройства определены (которые будут постоянно подключены к сети), то надо представить какими еще приборами на ней будут пользоваться. В первую очередь надо будет подключать такую технику как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и подобные. Как раз для таких устройств надо продумать с какой от них стороны устанавливать розетку и где ее вообще располагать – возле стола или над столешницей.

    Если есть привычка читать во время еды или просто надо чтобы под рукой был телефон, то рано или поздно его надо будет заряжать. То же самое касается ноутбука или планшета.

    Также надо помнить, что кухня это место где часто убирают – не помешает подумать, где разместить розетки, чтобы сетевой шнур пылесоса не поскидывал все со стола или столешницы. Как вариант, можно сделать двойную розетку для холодильника и при необходимости подключать к ней пылесос.

    Если рассуждать просто с позиции здравого смысла, необходимо установить розетки прямо на фартуке кухни и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предвидится, поэтому можно установить розетки блоками – от двух до четырех двойных в каждом из этих мест.

    Вообще есть простое правило, позволяющее вычислить сколько розеток нужно на кухне – надо подсчитать сколько всего приборов будет задействовано в любом случае и добавить к этому количеству 25% про запас.

    Выдвижные и поворотные розетки

    Очень красиво выглядят и удобны в использовании – просто достать и легко спрятать, когда они не нужны. Они представляют собой подобие компьютерного сетевого фильтра который спрятанный в тубусе. Основной механизм встроенный в поверхность столешницы, а если надо что-то включить, то стоит только нажать на клавишу и уже есть куда подсоединить штепсель.

    На самом деле стоит задуматься о целесообразности установки таких устройств, ведь минусов у них может быть не меньше чем преимуществ:

    • Надо четко продумать как расположить розетки на кухне – такие модели занимают место в шкафах – сам тубус где-то надо установить и не факт, что в будущем это отобранное у шкафа пространство не сможет понадобиться.
    • Провода к основанию устройства надо будет опять-таки заводить внутрь шкафов, что усложняет а) монтаж, б) перемещение этих шкафов в случае необходимости.
    • Чем сложнее конструкция, тем больше шансов у нее сломаться – чтобы не переживать по этому поводу надо выбирать очень качественный встраиваемый блок розеток, стоимость которого будет на порядок выше стандартного.
    • Устойчивость и вредные привычки. Когда в открытом виде устройство поднято над столешницей, то его устойчивость снижается, плюс ко всему, установленный тубус может шататься. К этому также надо добавить неискоренимую привычку выдергивать вилку из розетки за шнур. Даже если придерживать основание при вынимании штепселя, то все равно весь сделанный блок будет расшатываться, ведь у качественных розеток плотные подпружиненные контакты, благодаря которым они хорошо проводят электрический ток.
    • В случае поломки может быть проблематичным поиск и монтаж нового устройства.

    Разумеется, при покупке качественной подъемной розетки и надлежащего за ней ухода, она прослужит не меньше обычной. Но если хоть один пункт из перечисленных заставляет задуматься, то более правильное решение все-таки сделать розетки на кухне стандартными.

    Размещение розеток на кухне с точки зрения дизайнера (видео)

    Общие выводы

    Установка кухонных розеток требует дополнительных расчетов и наличия готового плана помещения, на котором указано где будут находиться хотя бы основные приборы и мебель. Это подскажет, как сделать правильную расстановку блоков розеток, а предполагаемая мощность приборов подскажет к каким из них надо тянуть отдельный провод, а какие можно посадить на одну линию.

    Размещение розеток практически ничем не ограничено – нельзя размещать их ближе чем в полуметре от газовой трубы и 60 сантиметров от раковины. Из соображений безопасности не стоит размещать розетки ниже чем 15 см от поверхности пола.

    В общем, на кухне в этом вопросе предоставляется практически неограниченная свобода действий, если правильно рассчитать проводку.

    Планирование выключателей и розеток в дизайне вашей кухни — Sanctuary Kitchen & Bath Design

    Автор Кристофер Авадалла

    Довольно легко не заметить размещение розеток (розеток) и выключателей света в дизайне вашей кухни. Мы используем эти предметы так часто, что они становятся недосмотром, потому что они всегда «там», когда они вам нужны. Однако кто-то должен был подумать о том, куда поставить этот выключатель или розетку GFCI. Он появился не просто так…

    Я использую несколько простых рекомендаций по размещению выключателей и розеток при проектировании помещений моих клиентов. Просто потратив несколько минут на этапе проектирования, чтобы разместить эти элементы, вы можете значительно изменить общую функцию готового пространства.

    Спецификация и расположение розеток

    Вы когда-нибудь слышали о выключателе или розетке в стиле «декора», но не знали, что это означает? Это относится к линейке розеток и выключателей производства Leviton. Клавишные выключатели и квадратные розетки выглядят более современно и имеют больше возможностей, чем розетки старой школы, поэтому большинство домовладельцев предпочитают их.

    У каждого муниципалитета есть свои требования и коды для размещения розеток GFCI на кухне . Так что вам нужно спросить своего электрика, каковы точные расстояния для вашего города. Тем не менее, я могу сказать вам, что в самом общем смысле вам потребуются розетки GFCI в следующих местах на каждой кухне:

    • Примерно в 2 футах от внешнего края любой раковины, расположенной вдоль стены

    • На остров: по одному сосуду на каждом конце острова

    • На полуострове: одна розетка на конце полуострова

    • На стенах кухни: одна розетка через каждые 2 фута (приблизительно. Опять же, уточните у своего электрика точные размеры, требуемые правилами вашего города)

    Если вы не хотите видеть розетки GFCI на кухонном фартуке, вы также можете использовать так называемую «заглушку». Штепсельная форма обходится дороже, чем стандартные розетки, ее сложнее спланировать и установить, но она очень удобна и полностью скрывает необходимые розетки под настенными шкафами.

    Форма для штепсельной вилки – отличная альтернатива стандартным розеткам в кухонном фартуке. Существует несколько производителей пресс-форм.

    Еще один вариант новых кухонных розеток, который мне нравится, — это новая линия розеток и выключателей Adorne от Legrand.

    Выдвижная розетка от Legrand украсит любую кухню

    Розетки – это необходимая бельмо на глазу в каждой комнате, но самое главное – на кухне. При планировании кухонных розеток подумайте о том, где вы будете размещать небольшие приборы на столешнице и куда вы хотите, чтобы они были подключены.  Если вы сомневаетесь, добавьте розетку.

    Вам также следует подумать о том, где вы будете заряжать свой телефон, планшет и другие мобильные устройства. Когда позволяет место, я всегда планирую зарядную станцию ​​на кухне. Не на каждой кухне есть для этого место, но на большинстве есть. Очень приятно иметь место для зарядки ваших устройств вдали от того места, где происходит приготовление пищи. Так что не забывайте думать и об этом аспекте.

    Расположение выключателей на кухне

    Планируя расположение выключателей на кухне, я всегда начинаю с изучения схемы движения в помещении. Большинство кухонь имеют 2 главных входа, иногда три. Я определяю эти места и размещаю свои выключатели для основного потолочного освещения (чаще всего это утопленные банки) в месте, где к ним легко получить доступ через эти входы. Я почти всегда использую диммеры для основного освещения банки.

    Освещение под шкафчиком обычно включается где-то в кухонном фартуке. Полезно пометить выключатели, чтобы гости знали, что они ищут, пытаясь включить свет.

    Акцентное освещение можно включить практически в любом месте. (Акцентное освещение относится к внутреннему освещению шкафа или, возможно, к подсветке под носком). Просто убедитесь, что вы подумали об этом до того, как появится электрик и решит для себя, куда он должен идти, не посоветовавшись с вами!

    Переключатель Whisper от Legrand

    Мои рекомендации по выключателям и розеткам

    Основные рекомендации, которым необходимо следовать, приведены ниже. Иногда несколько минут размышлений над малопривлекательной темой (например, выключателями и розетками) — это все, что нужно, чтобы действительно избавить себя от серьезных головных болей в будущем!

    1. Убедитесь, что на вашей кухне соблюдены все требования GFCI. Это означает, что вам понадобятся розетки возле раковин, на концах острова или полуострова, а также над любой поверхностью двора – в стене.

    2. Подумайте, какие емкости вы хотите видеть. Вы согласны со старыми розетками и выключателями? Или вы бы предпочли потратить немного больше и приобрести современные торговые точки, которые выглядят лучше?

    3. Определите основные входы/выходы на кухню. Разместите выключатели основного потолочного освещения в этих местах. Используйте трехпозиционный переключатель, который позволит вам управлять освещением более чем с одного входа для максимального удобства. Определите, какие лампы должны иметь диммеры, и сообщите об этом электрику.

    4. Выключатель подсветки под шкафом или акцентного освещения можно разместить в любом месте по вашему выбору. Тем не менее, убедитесь, что вы думаете об этом до начала работы.

    5. Подумайте немного о том, какие телефоны или планшеты вы хотели бы держать на кухне и где вы будете их заряжать. Вы хотите открытую рабочую поверхность, где ваши устройства будут видны всем? Или вы предпочитаете прятать их за дверями? Оба эти варианта доступны для вас, это действительно вопрос выбора того, что вы предпочитаете, на раннем этапе процесса проектирования, а затем планирования соответственно.

    Кристофер Авадалла

    Розетки на кухне – расположение, высота, схема установки

    Монтаж электропроводки – кропотливая процедура, которую необходимо сделать чуть ли не в первую очередь, так как придется резать и сверлить стены. По этой причине необходимо сразу представлять, где разместить розетки на кухне и сколько их потребуется. В этом случае необходимо ориентироваться на не имеющееся количество электроприборов, но и немного подумать заранее – может быть, есть какие-то вещи, которые хотелось бы купить и они появятся в течение нескольких лет.

    Содержание

    • Особенности кухонных розеток
    • Требования к высоте розетки
    • С чего начать
    • Что входит в сеть постоянно
    • Что будет входить отдельно
    • Выдвижная и поворотная2 Розетки

      Размещение

      шт. розетки на кухне с точки зрения дизайнера (видео)

    • Общие выводы

    Особенности кухонных розеток

    Даже при бережном обращении с кухонной техникой вода часто разбрызгивается или проливается, плюс на кухне гораздо чаще производится влажная уборка. Современные устройства сами по себе обладают достаточно высокой защитой от попадания влаги, но все же установка розеток на кухне предполагает использование влагозащищенных моделей, по крайней мере, тех, что будут стоять возле посудомоечной машины или недалеко от водопровода.

    Кухня – это место, где собраны самые мощные электроприборы, поэтому следует тщательно продумать не только расположение розеток на кухне, но и суммарную мощность приборов. Это позволит рассчитать точное количество розеток, что можно «посадить на один провод» и сколько таких групп придется сделать для безопасного использования всех устройств. Некоторые из розеток, необходимых на кухне, обычно поставляются для одного конкретного устройства. Например, это необходимо при установке духовых шкафов, некоторые модели которых потребляют более 5 кВт.

    При покупке розеток не жадничайте и выбирайте недорогие «слабенькие» модели на 10 Ампер, тем более, что характеристики большинства предлагаемых на рынке устройств уже 16 Ампер.

    Требования к высоте розетки

    Расположение розеток на кухне (нажмите для увеличения)

    Из старых рекомендаций и правил, как правильно установить электропроводку, есть некоторые мифы, которых «по привычке» придерживаются при выборе высоты розеток на кухне. Это стандарты СССР, по которым высота установки розеток прописывалась строго 90 см от пола. То же касается и модной в свое время тенденции размещать их примерно на 30 см — так делали все, но никто не знал, почему.

    На самом деле в ПУЭ есть только два прямых запрета по поводу расположения розеток и выключателей – установка запрещена ближе 50 см от газовой трубы и 60 см от раковины. Есть еще несколько ограничений, но они касаются общественных зданий и детских учреждений. В частном же доме предоставляется полная свобода, так что все розетки для кухни можно установить там, где удобно.

    С чего начать

    Чтобы решить, как правильно расположить розетки на кухне, в первую очередь составляется поэтажный план, на котором будет показано расположение мебели и всех электроприборов. Здесь нелишним будет посоветоваться с человеком, который будет вести все это домашнее хозяйство. В этом вопросе хватает мелочей, например, желательно, чтобы расположение розеток на кухне учитывало, левша он или правша, чтобы потом не запутаться в проводах от миксер или блендер.

    расположение розеток для электроприборов (нажмите для увеличения)

    Когда план расстановки мебели и техники готов, теперь можно приступать к размещению розеток на кухне, учитывая, что на большинстве устройств провод подключения редко бывает длиннее одного метра. Если суммарная мощность двух устройств не превышает 3,5 кВт, то следует подумать о том, как установить двойную розетку. Также она подходит для стационарно установленных устройств, которые не включаются одновременно, но лучше рассчитать с запасом. Если сейчас сложно представить, как можно вместе включить посудомойку и духовку, то неизвестно, какие привычки появятся потом.

    Что включено в сеть постоянно

    У каждого свои предпочтения, но основной список кухонной техники (и тех, что будут включены туда отдельно) будет следующим:

    • Духовка (электрическая духовка) является одним из самых мощных устройств, потребление электроэнергии у некоторых моделей может достигать 5-6 кВт. Для таких устройств потребуется отдельная линия.
    • Электрическая плита или варочная поверхность. Чаще всего это 3-4 комфорта, каждый мощностью 1,5-2,5 кВт – если они включаются все вместе, то нужна отдельная линия. Если это индукционная плита, то расположение розеток на кухне должно предусматривать, что она должна быть установлена ​​на расстоянии от других приборов.
    • Посудомоечная машина. В ней находится ТЭН для нагрева воды – именно он является основным потребителем электроэнергии и обычно он составляет 1,5-2 кВт. Учитывая, что он используется не часто, это позволяет подключать устройство к линии с другими электроприборами.
    • Мультиварка. Большинство ее программ рассчитаны примерно на час работы — за это время она «потянет» около 2 кВт. Желательно включать в отдельную розетку, но вполне может быть и двойной, в которую можно подключать и не особо мощные устройства.
    • Хлебопечка. В целом, это та же мультиварка, но ее программы работают около 2,5 часов. С этого времени ТЭНы постоянно включены около 40 минут. Его можно скрыть, пока не нужно печь хлеб, но чаще всего он включен постоянно.
    • Микроволновая печь и электрический чайник. В зависимости от модели они потребляют около 1,5-2,5 кВт. Их особенностью является малая продолжительность работы – зачастую она составляет 5-10 минут, в течение которых они не будут создавать большой нагрузки на электросеть. Их можно свободно включать в двойные розетки параллельно друг другу или другим устройствам.
    • Холодильник чаще всего требует отдельного подключения – его мощность невелика, но его обычно устанавливают отдельно. По этой же причине розетка для холодильника может быть двойной – свободная розетка рано или поздно обязательно пригодится.
    • Розетка для вытяжки вызывает много вопросов, так как ее чаще всего устанавливают под потолком подальше от других устройств, а миф о необходимости размещения точек подключения на высоте 90 см достаточно силен. На самом деле нет ничего страшного в том, что розетка для вытяжки будет располагаться рядом с ней.
    • Также для телевизора понадобится отдельная розетка, если ее установка предусмотрена хотя бы в проекте.

    В результате к сети будет постоянно подключено не менее 10 электроприборов. В зависимости от расположения и мощности некоторые из них могут быть оснащены двойными розетками. В любом случае, при подсчете того, сколько должно быть розеток на кухне, нужно учитывать и приборы, которые будут время от времени включаться.

    Что будет входить отдельно

    Когда все устройства, необходимые на кухне, определены (которые будут постоянно подключены к сети), то нужно представить, какие еще устройства будут на ней использоваться. В первую очередь потребуется подключить такое оборудование, как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и тому подобное. Как раз для таких устройств нужно подумать, с какой стороны от них установить розетку и где ее вообще разместить – возле стола или над столешницей.

    Если у вас есть привычка читать во время еды, или вам просто нужен телефон под рукой, то рано или поздно его нужно будет зарядить. То же самое касается ноутбука или планшета.

    Также следует помнить, что кухня – это место, где часто убирают – не помешает подумать, где разместить розетки, чтобы шнур питания пылесоса не сбрасывал все со стола или столешницы. можно сделать двойную розетку для холодильника и при необходимости подключить к ней пылесос.

    Если подумать с позиций здравого смысла, то розетки нужно устанавливать прямо на кухонном фартуке и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предусмотрено, поэтому можно устанавливать розетки блоками — от двух до четырех двойных в каждом из этих мест.

    В общем, есть простое правило, позволяющее рассчитать, сколько розеток нужно на кухне – нужно рассчитать, сколько техники будет использоваться в любом случае и прибавить к этому количеству 25% про запас.

    Выдвижные и поворотные розетки

    Очень красивый и простой в использовании – легко достать и легко спрятать, когда он не нужен. Они представляют собой своеобразный компьютерный сетевой фильтр, который спрятан в трубке. Основной механизм встроен в поверхность столешницы, а если нужно что-то включить, то стоит только нажать на кнопку и уже есть куда подключить вилку.

    На самом деле стоит задуматься о целесообразности установки таких устройств, ведь недостатков у них может быть не меньше, чем достоинств:

    • Необходимо четко продумать, как расположить розетки на кухне – такие модели занимают место в шкафах – саму трубку нужно куда-то установить и не факт, что в будущем это место отнимется у шкафа не понадобится.
    • Опять же, провода к основанию устройства придется вести внутри шкафов, что усложняет а) монтаж, б) перемещение этих шкафов при необходимости.
    • Чем сложнее конструкция, тем больше вероятность ее поломки – чтобы не переживать по этому поводу, нужно выбрать очень качественную встраиваемую розетку, стоимость которой будет на порядок выше чем стандартный.
    • Стабильность и вредные привычки. При поднятии открытого устройства над столешницей снижается его устойчивость, плюс, кроме того, установленная трубка может шататься. К этому добавляется неистребимая привычка выдергивать вилку из розетки за шнур. Даже если при вынимании вилки держаться за основание, весь блок все равно расшатается, ведь качественные розетки имеют тугие подпружиненные контакты, благодаря чему хорошо проводят электрический ток.
    • В случае поломки поиск и установка нового устройства могут быть проблематичными.

    Конечно, при покупке качественной подъемной муфты и правильном уходе за ней она прослужит столько же, сколько и обычно. Но если хотя бы один из перечисленных пунктов заставляет задуматься, то более правильным решением все же будет сделать розетки на кухне стандартными.

    Размещение розеток на кухне с точки зрения дизайнера (видео)

    Общие выводы

    Установка кухонных розеток требует дополнительных расчетов и готового плана помещения, на котором указано, где будет располагаться как минимум основная техника и мебель. Это подскажет, как сделать правильное расположение розеточных блоков, а расчетная мощность устройств подскажет, к каким из них нужно тянуть отдельный провод, а какие можно поставить на одну линию.

    Размещение розеток практически не ограничено – нельзя размещать их ближе полуметра от газовой трубы и 60 сантиметров от раковины. В целях безопасности не размещайте розетки ниже 15 см от поверхности пола.

    В общем, на кухне предоставляется практически неограниченная свобода действий в этом вопросе, если правильно рассчитать электропроводку.

    Разработка плана электропроводки кухни

    По

    Тимоти Тиле

    Тимоти Тиле

    Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 27.05.21

    Рассмотрено

    Джонатан Брюэр

    Рассмотрено Джонатан Брюэр

    Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Электрическую проводку на кухне можно легко выполнить, предварительно составив план электрической проводки кухни. При планировании проводки на кухне вы должны учитывать приборы, которые будут перемещаться с места на место, приборы, которые остаются стационарными, размещение розеток для оптимального использования, места освещения для оптимального освещения в необходимых зонах, а также любые специализированные розетки или гибкие соединения, такие как как и в случае со встроенными духовками.

    Отличный план — запланировать будущие бытовые приборы, которых у вас нет сейчас или, возможно, они еще даже не изобретены. Оглянитесь на 30 лет назад и вспомните, какие кухонные приборы у вас были тогда. Теперь оглянитесь на кухонные приборы, которые у вас есть и без которых вы не можете жить. Как видите, без каких-либо розеток и цепей, которые у вас есть сейчас, вы никогда не сможете запитать их по старой схеме проводки.

    Добавьте несколько дополнительных розеток в нестандартных местах, например, в углах над шкафами, рядом с раковиной с обеих сторон и над очень маленькими шкафчиками, чтобы у вас всегда была розетка, когда она вам нужна. И планируйте свой образ жизни и предполагаемое использование: если у вас технически подкованная семья, запланируйте установку USB-розеток рядом с рабочими станциями или в других доступных местах для зарядки телефонов и планшетов.

    Ответвительные цепи малых бытовых приборов

    Отводная цепь прибора подает питание к одной или нескольким розеткам, к которым подключены приборы и не имеет постоянно подключенных осветительных приборов, то есть не подключенных к части прибора. Например, печь с подсветкой.

    В Национальном электротехническом кодексе (NEC) говорится, что ответвленная цепь общего назначения — это цепь, которая питает две или более розеток или розеток для освещения и приборов.

    Минимальные требования NEC, согласно разделу 210.52(B), требуют, чтобы кладовая, столовая и кухня, включая розетки на столешнице, питались как минимум от двух отдельных цепей по 20 ампер. Конечно, вы захотите добавить еще много розеток и цепей для дополнительного удобства. Помните, что добавление к этим цепям дополнительных розеток допускается в кладовой, столовой и кухне.

    Цепи кухонных приборов

    Цепи кухонных приборов, которые должны быть разделены, включают измельчители мусора, посудомоечные машины, холодильники, микроволновые печи, электрические духовки, электрические плиты и выделенную цепь для розетки в столовой.

    Настольные розетки

    Когда вы планируете разместить розетки для использования на столешнице, помните, что небольшие бытовые приборы, такие как мультиварки, кофейники, электрические сковородки и печи для пиццы, поставляются с короткими двухфутовыми шнурами. Попытайтесь представить, где вы будете использовать каждое небольшое устройство, которое у вас есть, и соответствующим образом расположите розетки. Помните, что розетка должна находиться в пределах двух футов от каждой стороны раковины и не более чем в двух футах от конца стойки. Ни при каких обстоятельствах не должно быть более четырех футов между розетками на столешнице.

    Розетки GFCI во влажных зонах

    В Разделе 210.8 (A) (6) NEC требует, чтобы все розетки на столешнице были прерывателями цепи замыкания на землю (GFCI). Эта защита GFCI может быть в виде розетки GFCI или автоматического выключателя GFCI.

    Освещение

    Для ответвительных цепей освещения требуется только 15-амперная цепь. Если в вашем доме установлено много потолочных вентиляторов, вы можете установить двухамперные цепи для этих розеток, чтобы каждый вентилятор (и его двигатель) имел свою собственную цепь. Потолочные вентиляторы включают в себя как двигатель вентилятора, так и светильник с одной или несколькими лампочками. Нагрузка на один может быть невелика, но включить несколько на одну цепь и 15-амперная цепь ее не срежет.

    Располагая осветительные приборы, постарайтесь обеспечить равномерную схему освещения для оптимального освещения. Постарайтесь подключить цепи так, чтобы в случае отключения одной цепи была рядом другая цепь с освещением, чтобы все огни не гасли сразу.

    Трехпозиционные выключатели должны быть установлены там, где это необходимо, чтобы вы могли пройти к любому дверному проему и выйти из него, обеспечивая доступ к переключению света перед входом в комнату. Если планируется использовать лампы, которые подключаются к розеткам, попробуйте установить раздельные розетки, чтобы одна половина розетки оставалась горячей, а другая была подключена к выключателю, чтобы включить напольную или настольную лампу без необходимости пересекать темную комнату, чтобы включить ее. .

    2.2 Пристальный взгляд на электротехнические услуги. Руководство по рисованию коммерческих кухонь (добавление услуг) Серия блогов 2

    Теперь, когда я рассмотрел основы, я начну более подробно рассматривать четыре системы. В этой статье мы начнем с электрических услуг.

    ОТВЕТВИТЕЛЬНОЕ СОЕДИНЕНИЕ

    В первой статье мы рассмотрели стандартные розетки. Итак, переходим к шпоре. Ответвление — это сокращение от 13-амперного коммутируемого ответвления. Который используется так же, как штепсельная розетка для того же прибора (загрузка, позиционирование). Единственная разница заключается в том, что вместо штепсельной розетки вы можете отключить прибор и переместить его в свое удовольствие. Ответвление такое же, но кухонный прибор жестко подключен к стене, где должна быть розетка. Использование тех же стандартных трех высот, что и SSO (выключаемые розетки).

    Вы должны заполнить его одним из следующих вариантов:

    • HLSPUR = ответвление высокого уровня @ 2200 мм FFFL.
    • SPUR= ответвительное соединение @ 1200 мм FFFL
    • LLSPUR = низкоуровневое ответвительное соединение @ 600 мм FFFL

    Что-то, что я забыл упомянуть в статье с основами, это то, что FFFL — это сокращение от ОТ ГОТОВОГО УРОВНЯ ПОЛА. Мы говорим это, так как уровень готового пола в большинстве случаев будет выше, чем земля, на которой он был построен.

    Мы используем шпоры по разным причинам. Функция шпоры – останавливать перемещение приборов. Это может быть сделано для того, чтобы помешать шеф-повару перемещать все, что его душе угодно, иногда ставя приборы в опасные или незаконные положения. Иногда нам может понадобиться, чтобы прибор ни в коем случае не перемещался, так как эта конкретная кухня должна функционировать должным образом.

    Однофазная и трехфазная

    В электрической цепи доступны два типа систем:

    • однофазная — обычно для жилых помещений
    • Трехфазная система — для промышленного использования

    Почему три фазы предпочтительнее, чем однофазные?

    Трехфазная система может использоваться как трехфазная линия, поэтому она может действовать как трехфазная система.

    Итак, в целом, трехфазная система будет иметь лучшую и более высокую эффективность по сравнению с однофазной системой.

    ИЗОЛЯТОРЫ И КОМАНДО

    Чтобы упростить объяснение, вы можете сравнить Изоляторы и розетки коммандос с ответвлениями и розетками с выключателями, но для моих мощных приборов, чем ваши повседневные бытовые устройства (я бы сказал это когда мы используем три фазы, но изоляторы можно использовать и с одной фазой). Изоляторы похожи на шпоры, а розетки коммандос похожи на розетки с выключателем.

    Мы используем изоляторы и розетки Commando, когда стандартная розетка на 240 В не может обеспечить достаточную мощность. Стандартная штепсельная розетка всегда однофазная, менее 13 ампер (на самом деле вы можете поставить предохранитель на 20 ампер в штепсельную розетку, но не путайте вещи) и менее 3,0 кВт. Любой кухонный прибор, которому требуется что-то более высокое, будет использовать изолятор или розетку коммандос.

    Когда говорят об изоляторах, они всегда идут рука об руку с розеткой. Розетка – это место, где силовой кабель выходит из стены и жестко подключается к устройству. Это останавливает повара от перемещения приборов волей-неволей. Хранение их в надежном безопасном месте.

    Изолятор, показанный на рисунке справа, представляет собой переключатель для включения и выключения прибора.

    Розетки Commando делают все то же самое, что и выше, но вместо того, чтобы мощное устройство было жестко подключено к стене. Кабель питания можно отсоединить и снова подключить с помощью коммандос-розетки.

    Розетки Commando могут быть разных форм для разных целей.

    Может быть установлен на полу, на стене или в качестве разветвителя.

    Мы редко используем коммандос-розетки на коммерческих кухнях по нескольким причинам. Большую часть времени тяжелое кухонное оборудование редко требуется перемещать. Перемещение приборов может вызвать проблемы со здоровьем и безопасностью. Но пара примеров, когда мы будем использовать розетки коммандос, будет для всплывающей кухни или мобильного сервера для школы. Например, официант будет входить в школьный зал на обед и подключаться к точке выхода на этаже, а затем выходить обратно, когда обед закончится.

    Изоляторы, и розетки Commando могут работать от одной или трех фаз.

    Это личное предпочтение, но я показываю и изолятор, и коммандос в расписании одинаковыми. Но определение того, что второй ряд вниз – это гнездо коммандос, по примечанию для конкретного места и символу, используемому на чертеже.

    Примечания для конкретных объектов

    Примечания для конкретных объектов очень важны для информирования об уникальных переменных для определенного оборудования.

    Я буду здесь весь день, если я просмотрю все различные заметки, которые вы могли бы использовать, поэтому я просто пройдусь по паре и дам представление о том, какую информацию подрядчик сочтет полезной или даже необходимой.

    Как и в приведенном выше примере, без конкретных примечаний к месту, вы бы не знали высоты, на которой вам нужна розетка и изолятор, и, кроме символа, не знали бы, что нужна розетка коммандос.

    На этом рисунке показано основное значение примечания. Изолятор, установленный на высоте 1200 мм. Проводная розетка установлена ​​на высоте 600 мм. FFFL

    Другая информация, которую вы должны указать, касается необходимости установки розетки на нестандартной высоте. Или принтеру требуется 2 SSO и 1 точка данных.

    Если розетка находится рядом с водопроводом (раковиной), вы должны убедиться, что она имеет класс защиты IP (что означает водонепроницаемость).

    Я мог бы продолжать, но важно знать о различном оборудовании и просматривать информацию, предоставленную производителем, чтобы найти важные требования к установке, которые помогут установщикам.

    Размещение символа

    Размещение символа в той позиции, в которой вы хотите, чтобы сервисы располагались в фактической сборке. В основном здравый смысл. По сути, держите изоляторы в месте, которое облегчает и делает работу кухни для персонала более безопасной.

    • Держите изоляторы вдали от водопровода по очевидным причинам для здоровья и безопасности. Если этого нельзя избежать, установите изолятор с классом защиты IP
    • .
    • Расположите изолятор на высоте, свободной от каких-либо препятствий, чтобы человек мог легко включать и выключать его.
    • Если у вас много изоляторов, по возможности держите их группами. Например, держите вместе изоляторы линии приготовления пищи.
    • Убедитесь, что изоляторы для приборов, которые более склонны к возгоранию, находятся как можно ближе к выходу/входу. Так что если пожар. огонь не препятствует их выключению.

    Существует так много всего, что вы можете охватить только электрическими системами, что я никогда не закончу, поэтому я буду добавлять новые статьи об электрических системах. Но сейчас я надеюсь, что это даст вам достаточно подробностей, чтобы вы могли начать самостоятельно работать с этой системой.

    Пожалуйста, продолжайте оставлять комментарии и все, что вы можете добавить или даже почувствовать, что я ошибся, что было бы полезно для меня и других читателей. Спасибо

    Удобный контрольный список для планирования электрических точек на кухне

    При проектировании кухни планировку необходимо планировать с учетом ваших приборов. Куда вы будете включать кофеварку по утрам? Какова потребляемая мощность вашего холодильника side-by-side? Может ли микроволновка и OTG использовать одну и ту же розетку? Мы здесь, чтобы дать вам готовый счет для электрических точек на вашей кухне.

    Различные кухонные приборы и потребляемая мощность:

    Мельница-миксер

    Мельница-миксер потребляет всего 5 ампер. Подумайте, где вы будете использовать этот прибор чаще всего, и соответствующим образом расположите электрические точки. Ручные миксеры также потребляют 5 ампер.

    Варочная панель

    Для стандартных варочных панелей требуется розетка на 5 А с выключателем, который обычно размещается над столешницей, с одной стороны от места, оставленного для установки варочной панели. Для более сложных варочных панелей с нагревательными спиралями может потребоваться мощность 15 ампер, поэтому сверьтесь с производственными спецификациями.

    Дымоход

    Для дымохода требуется розетка на 5 ампер, расположенная на высоте 7 футов.

    Микроволновая печь и OTG

    Микроволновая печь и OTG требуют отдельных розеток на 15 А с выключателем.

    Водоочиститель/система обратного осмоса

    Водоочиститель/система обратного осмоса, обычно размещаемая рядом с раковиной для удобства подключения, нуждается в розетке на 6 А.

    Холодильник

    Холодильник требует подключения на 5 ампер, обычно расположенного близко к земле. Также подумайте о размещении стабилизатора напряжения, если в выбранной вами модели нет встроенного стабилизатора или если в вашем районе много скачков напряжения.

    Посудомоечная машина

    Посудомоечная машина должна располагаться под столешницей и рядом с раковиной, чтобы ее можно было легко загружать и легко достать. Для посудомоечной машины вам понадобится розетка на 15 ампер.

    Гейзер с горячей водой

    Для гейзера требуется розетка на 15 ампер. Идеальное расположение — над раковиной, чтобы упростить водопровод и чтобы вы могли получить горячую воду там, где вам это нужно больше всего.

    Тостер

    Для тостера на четыре ломтика также потребуется розетка на 15 ампер. Бутербродницы и грили также требуют 15 ампер.

    A Конфорка

    Для электрической плиты требуется розетка на 15 А.

    Кофеварка

    Кофеварка работает от розетки на 5 ампер.

    Планирование электрических точек для кухонного освещения

    • Ваша кухня должна иметь достаточное освещение, функциональное и эстетичное.
    • Внешнее освещение будет основным источником света и может быть от потолочных или подвесных светильников.
    • Рабочее освещение освещает рабочие поверхности и шкафы и может иметь форму полосового освещения под верхними шкафами.
    • Акцентное освещение добавляет декоративный штрих; подумайте о подсветке шкафа, опустите свет над стойкой для завтрака или нарисуйте свет на картине на стене.

    Что следует учитывать при планировании электрических точек:

    при планировании электрических точек на кухне помните об этом.

    • Обеспечьте легкий доступ к точкам на случай отключения прибора от сети. Например, если розетка находится за посудомоечной машиной, вам нужно будет выдвинуть весь блок, прежде чем отключать его от сети.
    • Сгруппируйте розетки для таких предметов, как тостер, кофеварка, бутербродница и т. д., и разместите их рядом со стойкой для завтрака для удобства использования. Было бы лучше, если бы у вас были многоамперные розетки (5/15 ампер), так как к ним можно подключить большинство приборов, независимо от формы вилки.
    • Отличный способ спланировать расположение розеток — сначала рассмотреть стационарные приборы (дымоход, плита, посудомоечная машина, OTG и микроволновая печь) отдельно, а затем рассмотреть приборы, которые можно перемещать с места на место. Подумайте: есть ли что-нибудь, что можно было бы выдвинуть в подсобное помещение, если вы не хотите загромождать кухню слишком большим количеством бытовой техники?
    • Как правило, любому нагревательному прибору требуется 15 ампер.
    • Розетки для миксера-измельчителя, OTG, микроволновки, соковыжималки, блендера и других приборов, связанных с приготовлением пищи, можно сгруппировать рядом с прилавком для приготовления пищи.
    • Если вы хотите, чтобы освещение было внутри шкафов или под верхними шкафами, сообщите об этом дизайнеру, и он соответствующим образом спланирует точки.
    • Дымоход обычно поставляется со встроенным освещением.
    • Запланируйте несколько дополнительных розеток, если вы чувствуете, что они могут вам понадобиться, так как после того, как плитка будет готова, добавить ее будет невозможно. Возможно, через несколько лет вы захотите купить еще несколько приборов.
    • Вы можете попросить своего электрика добавить двухпозиционный переключатель для включения и выключения основного освещения. Ими можно управлять снаружи кухни, а также внутри. Таким образом, вам не придется заходить в кромешную тьму на кухню и искать выключатели в темноте!

    Все эти разговоры о силе кажутся подавляющими? Обратитесь к команде HomeLane, которая позаботится обо всех этих деталях, чтобы предоставить вам кухню мечты, о которой вы мечтали.

    Размещение штепсельных розеток для ремонта и замены проводки

    Размещение штепсельных розеток для ремонта проводки | Мой ежедневный ремонт

    Крепления Buster & Punch

    Приступая к ремонту, вам, вероятно, нужно заранее определиться, где вы хотите разместить электропроводку. Это нужно знать не только электрику для первого ремонта, но и другим вашим профессиям, чтобы спланировать эти места. Вы не можете начать штукатурку, пока не будет проложена сеть (даже если она еще ни к чему не подключена), иначе вы просто закончите с дырами в своей новой стене. Вот список, чтобы дать вам начало вещей, которые вам нужно рассмотреть. Вы будете очень организованы, если предоставите своему электрику план и все точки, которые вам нужны, отмеченные в каждой комнате.

    Ханна

    @Our_London_Home

    Подпишитесь на Instagram

    Гостиная

    Гостиная
