Частотный циркуляционный насос. Циркуляционные насосы с частотным регулированием. Особенности современной системы отопления загородного дома

В системах отопления теплоноситель движется по трубам и радиаторам, при этом пытаясь преодолеть сильнейшее сопротивление, которое появляется естественным образом ввиду вязкости воды, силы трения, да и просто стремления жидкости прекратить свое течение. В гравитационных системах отопления (самотеком) движущей силой является разница плотности и температуры теплоносителя на подаче и обратке, а в закрытых (принудительных) отопительных системах все обстоит немного по-другому. Для компенсации сопротивления как раз и нужны циркуляционные насосы, которые прокачивают воду с определенным усилием. Но, давайте будем объективны, не все системы отопления одинаковы. Везде разное сопротивление, да и объем отопительных систем всегда разный. При этом, стандартный подход с трехскоростными насосами (ручная регулировка) не всегда может быть оптимальным. Где-то насос будет потреблять больше электроэнергии, так как будет установлен на более высокую передачу, а где-то он попросту не будет прокачивать систему, так как установлен в режим экономии, и попросту не в силах выполнить свою работу.

Как найти золотую середину, и при этом получить идеальные настройки отопительной системы, и при этом не переплачивать за электричество? Ответ очевидный – купить частотный циркуляционный насос.

Начать стоит с того, что разработчики данной продукции провели длительные испытания и сбор информации, связанные с выработкой наиболее оптимальных алгоритмов работы отопительных систем. При этом учитывались и погодные показатели и временные промежутки дня, когда отопительной системе в наименьшей степени требуется усиленная подача теплоносителя. В итоге, даже в штатных настройках Вы уже будете иметь:

Режим Grundfos AutoAdapt. Насос автоматически подстраивается под систему отопления, сравнивает разницу давления на входе в насос и выходе из него, после чего самостоятельно подбирает путем частотной регулировки скорость вращения ротора двигателя под необходимую компенсацию сопротивления в системе отопления, в данную единицу времени. Другими словами, насос сам выберет скорость работы, вместо того, чтобы бездумно отрабатывать жестко выбранную скорость.

* простой пример. Экономия даже 0,05 кВт/час (50 Вт), в сутки дает суммарный расход электричества 1,2 кВт. В месяц, эта сумма вырастает до 36 кВт…. А зимы у нас длинные, и не трудно рассчитать, сколько лишней энергии вы оплачиваете за отопительный сезон.

Также в работе доступен режим FLOWADAPT, который совмещает режим AutoAdapt и режима FLOW limit (ограничение протока). Вы можете выставить значения регулировки по пропорциональному давлению. Регулировать настройки по постоянному давлению, регулировать циркуляционный насос по постоянной температуре. Есть режим эксплуатации в соответствии с постоянной характеристикой гидравлических параметров.

Режим эксплуатации в соответствии с минимальной или максимальной характеристикой
Автоматический ночной режим переводит систему отопления в экономичный режим, снижая температурные режимы системы. Естественно, вы теперь имеет возможность регулировать температурный диапазон перекачиваемой жидкости в широком диапазоне.

Естественно, циркуляционные насосы, которые применятся в системах отопления загородных домов и дач, по своей конструкции относятся к насосам с мокрым ротором. Данная технология позволяет практически полностью убрать шум от работающего насоса. Стоит также заметить, что такие помпы охлаждаются и смазываются прокачиваемым теплоносителем.

В нашем магазине можно заказать и купить энергосберегающие насосы следующих модификаций: Unipump LPA ; Grundfos Alpha 2 (Грундфос Альфа) ; Grundfos Magna3 (Грундфос Магна)

.

Экономическая выгода от использования в системе отопления циркуляционного насоса с интеллектуальной системой управления.

Материал подготовлен при участии экспертов компании Wilo .

Прошедший зимний отопительный период с сильными морозами, внезапными оттепелями и частыми переходами через 0 мог выявить все плюсы и минусы в работе системы отопления загородного дома. В результате, в зависимости от эффективности работы оборудования, домовладельцы или потратили на обогрев коттеджа запланированные средства, либо переплатили и задумались, как уменьшить затраты в следующем отопительном сезоне.

Существует несколько способов модернизировать систему отопления и, тем самым, снизить эксплуатационные расходы в долгосрочном периоде. Один из них – оснастить «инженерку» циркуляционным насосом, гибко подстраивающимся под постоянно меняющиеся условия эксплуатации. Разбираемся в вопросе с помощью инженера компании-производителя циркуляционных насосов.

  • В чём заключаются особенности современной системы отопления.
  • Для чего нужен циркуляционный насос с интеллектуальной системой управления.
  • На чём основан принцип работы циркуляционных насосов с электронной системой регулирования.
  • Какая экономическая выгода от использования «умного» циркуляционного насоса.

Особенности современной системы отопления загородного дома

В зависимости от региона, отопительный период в нашей стране в среднем длится 6-7 месяцев. Т.к. цены на энергоносители всё время растут, среди владельцев загородных коттеджей увеличивается интерес к строительству энергоэффективных домов, т. е. зданий, где все энергопотери сведены к минимуму. Практика показывает, что при грамотном подходе к процессу возведения такого дома (основанном на теплотехническом расчёте) средства, потраченные на его строительство, возвращаются в виде снижения затрат на оплату энергоносителей.

Но зачастую при этом из вида упускается один важный момент – возведение энергоэффективного, а значит, экономичного дома, требует решения целого комплекса задач. Помимо утепления, монтажа системы вентиляции с рекуператором, для минимизации расходов нужно повысить эффективность работы системы отопления.

Отопительная «инженерка» загородного коттеджа включает в себя самое разнообразное оборудование. Это – твердотопливные, газовые, электрические или дизельные котлы, система тёплого пола или настенные радиаторы с термостатическими головками и т.д. Поэтому отопительная система загородного дома оснащается циркуляционными насосами.

Циркуляционный насос нужен, чтобы прокачивать теплоноситель по отопительному контуру (трубопроводам) большой протяженности.

Зачастую в отопительную систему устанавливают обычные (нерегулируемые) циркуляционные насосы, всё время работающие на постоянной скорости оборотов или имеющие ступенчатую регулировку напора теплоносителя в 2-3 диапазонах.

Такие насосы могут иметь устаревшую конструкцию и неэффективно работающий двигатель. Это приводит к значительному перерасходу денежных средств. Чтобы этого избежать, систему отопления можно модернизировать, установив в неё «умный» циркуляционный насос.

Преимущества циркуляционного насоса с интеллектуальной системой управления

Нерегулируемые насосы систем отопления потребляют большое количество электроэнергии, т.к. в течение всего отопительного периода они постоянно работают на максимальном режиме. В то время как фактически большую часть времени отопительная система работает в режиме неполной нагрузки.

Например, при внезапном потеплении (это нередко происходит среди зимы) пользователь понижает температуру теплоносителя и его напор, т.

к. от отопительных приборов не требуется повышенная теплоотдача. Также от системы отопления не требуется максимальная эффективность работы в начале и в конце отопительного сезона, когда на улице только установилась прохладная погода, а сильные морозы ещё не пришли. При смене дня и ночи, при отъезде из дома на работу днём, когда с помощью термостатических головок, установленных на радиаторах, можно понизить температуру в помещениях и, тем самым, сэкономить средства на отоплении.

Т.е., в течение всего отопительного сезона от циркуляционного насоса требуется максимальная производительность лишь ограниченный период времени. Следовательно, насос должен гибко подстраиваться под постоянно меняющиеся условия эксплуатации и личные предпочтения людей, проживающих в доме.

Анастасия Листопад

Насосы старого поколения позволяют вручную выбирать одну из нескольких постоянных частот вращения (обычно двух или трех). Зачастую такие насосы могут работать на максимальной скорости, даже если все радиаторы перекрыты. Это приводит к неоправданно высокому энергопотреблению.

Современные «умные» циркуляционные насосы оборудованы высокоэффективными моторами с автоматическим регулированием мощности. Это оптимизирует гидравлические параметры насоса при всех режимах работы системы отопления и, особенно, в режимах неполной нагрузки, что позволяет ощутимо снизить расходы на электроэнергию.

Дополнительная экономия электроэнергии обеспечивается путем активации автоматического режима снижения частоты вращения и функции Dynamic adapt. Это функция непрерывной динамической подстройки рабочей точки в зоне частичной загрузки насоса.

За счет постоянной адаптации рабочей точки насоса, а также функции автоматического удаления воздуха, использование электронных насосов позволяет избежать возникновения шумов в системе, что особенно важно для жилых помещений

Принцип работы циркуляционных насосов с электронной системой регулирования

Как уже говорилось выше, в нашем климатическом поясе наблюдаются значительные колебания температуры окружающей среды. Независимо от погодных условий, пользователю требуется обеспечить постоянную комфортную температуру воздуха в жилых помещениях.

При низких температурах, как правило, все радиаторы открыты, требуется максимальная подача теплоносителя. При росте температуры на улице часть радиаторов прикрывается – через систему проходит меньшее количество теплоносителя.

В современных системах отопления всё чаще используется насосы с частотным регулированием потока теплоносителя, или их еще называют — частотными насосами. Многие пользователи стараются выяснить преимущества данных устройств перед обычными насосами, поскольку частотные насосы стоят немного дороже, чем их классические аналоги. Чем оправдана повышенная стоимость циркуляционных насосов с частотным регулированием? Давайте разбираться.

Насосы с частотным регулированием имеют два основных преимущества перед обычными. Главными преимуществами насосов с частотным преобразованием можно считать:

  • Они могут работать в режимах, пропорциональных давлению теплоносителя;
  • Меньший расход электроэнергии, поскольку частотный работает более рациональней, чем классический.

На самом деле этих преимуществ гораздо больше, но об этом — ниже.

Работа в режиме пропорционально давлению очень важна в системах отопления, где расход теплоносителя регулируется терморегуляционными вентилями, которые установлены на радиаторах. Эти вентили еще называют термостатическими вентилями и с помощью данных устройств можно регулировать подачу теплоносителя в радиатор. Закрывая вентиль проток через радиатор уменьшается, тем самым увеличивая нагрузку на циркуляционный насос, поскольку пропускная способность отопительного контура немного снижается.

В чём разница между частотным насосом и классическим

Обычный циркуляционный насос в условиях повышенной нагрузки продолжает работать в стандартном режиме, тем самым создавая избыточное давление на выходе, что влечет за собой повышенный расход электроэнергии. Частотный насос, в условиях снижения пропускной способности отопительного контура, снижает обороты при помощи частотного преобразователя, тем самым препятствуя созданию избыточного давления на выходе насоса, что существенно экономит электроэнергию.

Использование циркуляционного насоса с частотным управлением может решить массу проблем. Он сам определяет для себя режимы работы, поскольку моментально адаптируется под перепады давления в отопительном контуре. Частотный преобразователь внутри управляет оборотами двигателя, и как только сопротивления в системе отопления начинает увеличиваться, с помощью частотного преобразователя, сразу же уменьшаются обороты двигателя. Это позволяет стабилизировать давление на выходе и поддерживать данное давление на заданном уровне. В таких условиях частотный насос работает в щадящем режиме, что положительного сказывается на сроке его службы, и не ведёт к неоправданному расходу электроэнергии.

С помощью частотного насоса достигаются идеальные параметры работы системы отопления, в которой применяются . Также отсутствие перепадов давления положительно сказывается на сроке службы трубных соединений и фитингов, а также на состоянии самих труб и теплообменника. Также такие насосы имеют некоторые конструкционные особенности, которые отличают данные устройства от обычных циркуляционных насосов. Насосы с частотным преобразованием изготовлены с применением постоянных магнитов, что позволяет существенно снизить потребление электроэнергии.

Частотник можно сравнить с энергосберегающей лампой, которая хоть и дороже обычной, но приносит ощутимую экономию при длительном использовании. Насосы частотного типа также экономят бюджет пользователя, хоть и сам насос стоит немного дороже, чем его классический собрат. При использовании частотного насоса в системах отопления на долговременной основе, экономический эффект — очевиден. Частые перепады давления в отопительном контуре могут со временем вывести обычный циркуляционный насос из строя, а данный элемент системы отопления является одним из самых дорогостоящих. Частотный же насос работает в оптимальных условиях, и имеет вдвое больший срок эксплуатации.

Дополнительные возможности частотного насоса

Насосы с частотным преобразованием имеют специальный дисплей, на котором отображается информация об объёме перекачиваемого теплоносителя — в час. Также насосы данного типа имеют органы управления в виде кнопок, с помощью которых можно задавать вручную режимы работы насоса. Частотный насос, с помощью кнопок управления, можно настроить на обычный режим, что позволит использовать это устройство, как обычный нерегулируемый насос. Это делается по желанию пользователя, а также при необходимости установки частотного насоса в системах отопления, где не используется термостатические вентили. Режимы работы частотного насоса также отображаются на светодиодном дисплее.

Энергопотребление и нагрев

В условиях максимальной нагрузки циркуляционный насос частотного типа расходует не более 20 Вт электроэнергии. И всё это благодаря тому, что в данном насосе используются постоянные магниты. При минимальном снижении оборотов частотный насос расходует всего 12-13 Вт, в то время как обычный циркуляционный насос постоянно расходует около 50 Вт — в среднем.

В условиях снижения пропускной способности отопительного контура, в силу закрытия термостатических вентилей, обычный насос продолжает работать на штатных оборотах, пытаясь преодолеть сопротивление. На выходе насоса растет давление, и вместе с тем повышается нагрев самого насоса, что также негативно сказывается на сроке его эксплуатации. Циркуляционный насос с частотным регулированием не имеет таких недостатков, поскольку он подстраивается под сопротивление отопительной системы, и его двигатель работает в комфортных условиях без излишнего нагрева. Частотный насос рассчитан для работы десятилетиями.

Положительное воздействие на элементы отопительной системы

Также нивелирование частотным насосом перепадов давления в отопительном контуре благотворно сказывается на сроке службы . Перепады давления заставляют резиновую мембрану, которая используется в расширительных бачках, сжиматься и растягиваться, что со временем приводит к выходу расширительного бачка из строя.

Отсутствие перепадов давления, которое гарантировано при использовании насоса с преобразователем, позволяет работать расширительному бачку практически в одном режиме, который не влечет за собой растягивание или сжимание резиновой мембраны. Всего лишь нужно чётко следить за давлением воздуха в расширительном бачке, и периодически подкачивать его. Это должен делать специалист, который обслуживает вашу систему отопления.

При использовании циркуляционного насоса с регулированием, гораздо дольше служат радиаторы. Это также связано напрямую с отсутствием перепадов давления в отопительном контуре, которые способствуют деформации радиаторов, что со временем приводит к появлению микротрещин, а затем и свищей.

Заключение

Циркуляционные насосы с частотным преобразованием завоевывают всё большую популярность, невзирая на немного большую стоимость, чем у обычных насосов. Преференций от такого оборудования гораздо больше и все затраты на покупку данного устройства с лихвой компенсируется — экономией электроэнергии и работой системы отопления в правильном режиме. Также использование такого оборудования несёт пользователю повышенный комфорт, поскольку работа системы отопления становится практически бесшумной.

Циркуляционный насос с частотным преобразованием не только задает правильные параметры функционирования отопительного контура, но и положительно отражается на работе отопительного котла. Отсутствие перепадов давления, в первую очередь, очень благотворно отражается на теплообменнике, избавляя его от постоянных деформаций, которые вызваны скачками давления в системе отопления. Такие насосы — это очень полезная инновация в отопительных системах и за этой инновацией — будущее.

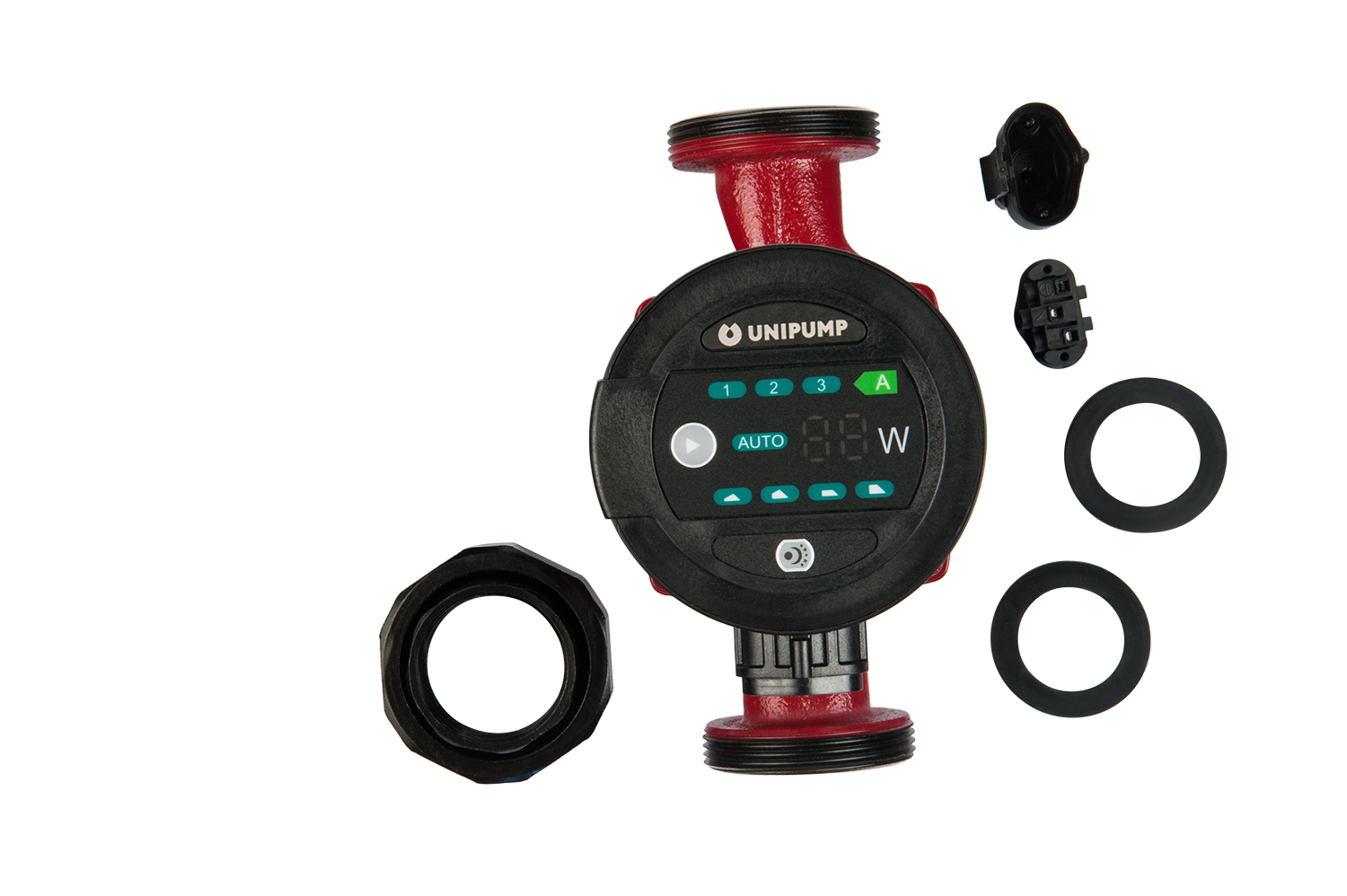

Циркуляционный насос LPA 32-60 с частотным регулированием относится к категории энергосберегающего оборудования. Данную модель рекомендуется приобретать с целью организации эффективной принудительной циркуляции теплоносителя в бытовых системах горячего водоснабжения и отопления однотрубных и двухтрубных разновидностей.

Основные преимущества насосов LPA серии

1. Систем отопления с постоянным или меняющимся расходом.

2. Системы горячего водоснабжения, теплый пол.

3. Системы, кондиционирования.

Циркуляционные насосы серии LPA обладают силовым агрегатом с частотным регулирование на постоянных магнитами. Частотная система управления позволяет при желании задавать наиболее подходящие режимы функционирования в конкретных ситуациях. Это могут быть режимы поддержания постоянного давления, пропорциональный или ночного режим с ограничением по скорости циркуляции теплоносителя.

Присутствие в конструкции блока частотного регулирования обеспечивает согласование в автоматическом режиме мощности оборудования с имеющимся в реальности перепадом давлений. Это должным образом повышает энергетическую эффективность насоса, цена которого вполне приемлема для потребителя.

Преимущества насосов серии LPA:

1. Полностью автоматический режим работы

2. Самый экономичный циркуляционный насос, с маленьким энергопотреблением.

3. Легкий монтаж, не требует спуска воздуха из системы при монтаже.

В составе насоса имеется практичная для использования панель управления. Установка может работать в автоматическом режиме, что предусмотрено заводскими настройками. Автоматический режим работы насоса адаптируется к потребностям отопительной системы в каждом конкретном случае, а также позволяет работать с оборудованием без осуществления дополнительных процедур настройки.

Кроме того, насосы серии LPA выгодно отличает минимальный уровень шума и маленькое энергопотребление.

Расшифровка маркировки насоса:

Первые две цифры обозначают условный проходной диаметр входного и выходного отверстий насоса, вторые две цифры – максимальный напор в метрах, умноженный на десять.

Буква В в маркировке насоса указывает на то, что его корпус выполнен из латуни.

Например:

LPA 25-40 – насос с проходным диаметром DN25, максимальный напор – 4 м, корпус – чугун.

LPA 20-60 B – насос с проходным диаметром DN20, максимальный напор – 6 м, корпус – латунь.

Параметры электросети – 220 ± 5%, В, 50 Гц

Степень защиты – IP42

Класс нагревостойкости изоляции – Н

Уровень шума – не более 43 дБ

Технические характеристики:


Модель

Мощность, Вт

Размеры, мм

LPA 20-40

LPA 25-40

1 1/2” – 1”

LPA 32-40

2” – 1 1/4”

LPA 20-60

Многие циркуляционные насосы оснащены асинхронным двигателем с короткозамкнутым ротором – наиболее распространенным и надежным устройством для работы насосного оборудования. Однако у этого типа двигателей долгое время были существенные недостатки: невозможность удобно регулировать скорость вращения ротора и пусковой ток, который в 5-7 раз превышал номинальную мощность.

Названные особенности, являются причиной больших энергопотерь и приводят к механическим ударным нагрузкам. Все это негативно влияет на продолжительность эксплуатации насоса. Поэтому современные модели оснащаются электронными частотными регуляторами, которые решают все указанные проблемы.

Принцип работы и устройство регуляторов частот

В насосах для отопления и водоснабжения регулятор необходим для преобразования частоты переменного тока и ее снижения в 4-5 раз. Конструкция преобразователей включает в себя силовую часть (транзисторы, работающие в режиме электронных ключей) и управляющую. Последняя, представляет собой цифровые микропроцессоры, посредством которых происходит управление силовыми элементами, и появляется возможность расширить опции управления оборудованием.

Регуляторы бывают двух типов:

  • Однофазные используются для насосов мощностью до 7,5 кВт. Такие регуляторы имеют одну конструктивную особенность: на входе есть 1 фаза с напряжением 220 В, а на выходе – 3 фазы с аналогичным значением напряжения. Эта особенность делает возможным подключение к устройству трехфазных электродвигателей без использования конденсаторов.
  • Трехфазные регуляторы предназначены для сетей с напряжением от 380 В, и применяются в насосах мощностью от 0,75 до 630 кВт.

Насосы с частотными регуляторами – это наиболее современные модели, предоставляющие большой диапазон возможностей для регулирования работы асинхронного двигателя

Преимущества насосов с частотным регулированием

Модели насосов с частником позволяют, осуществлять управление приводом по заданному алгоритму, а также обладают еще несколькими важными преимуществами:

  • снижают потребление электроэнергии до 50%;
  • дают возможность настраивать работу насоса и изменять режим его работы;
  • обеспечивают плавный запуск двигателя;
  • позволяют регулировать скорость вращения, и, как следствие, интенсивность циркуляции, как вручную, так и автоматически, по сигналам с периферийных устройств;
  • позволяют запускать электропривод по таймеру.

Таким образом, оборудование с частотным регулированием отличается большей энергоэффективностью и позволяет расширить функциональные возможности насоса. Получить профессиональную консультацию по выбору циркуляционных насосов можно в официальном представительстве компании ДАБ в городе Москва.

Настройка и регулировка водяного тёплого пола





Чтобы водяной подогрев пола работал как положено, требуется не только неукоснительное следование правилам монтажного процесса и использование соответствующих материалов. Сегодня мы расскажем о настройке работы нагревательных петель и принципах отладки режимов работы тёплого пола.





Типовые схемы подключения



Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.





Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола



Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1.   Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.

2.   Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.

3.   Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.

4.   Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.

5.   Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.





Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.



Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.





Температурный режим



Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.





Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.





В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.





Правила заправки системы



Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.





Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты. Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.





Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.





Работа с расходомерами коллекторов



Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.





Автоматическое и ручное выравнивание температуры



При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.





Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп. Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола. Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса. Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением.



http://www.rmnt.ru/ — сайт RMNT.ru

Циркуляционный насос Wilo STAR-RS 25/6 с гайками

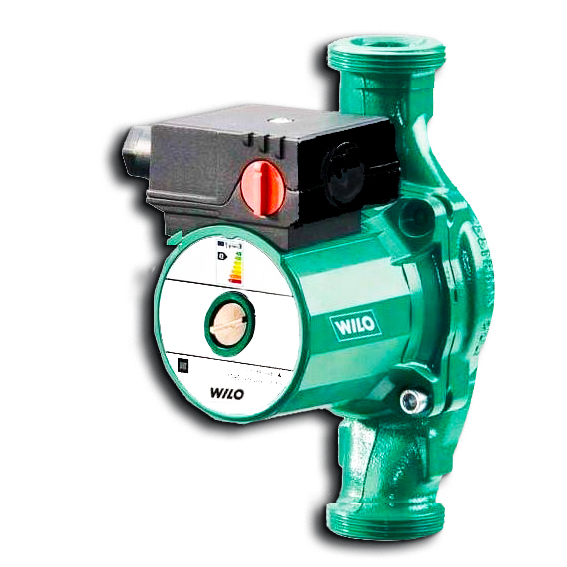

Wilo STAR-RS 25/6 с гайками – это современный циркуляционный насос с мокрым ротором и резьбовым. Прибор оснащен несколькими ступенями скорости вращения, обеспечивающими удобство для полноценной регулировки мощности.

Данная категория специализированного оборудования разработана для обеспечения циркуляции воды и других жидких теплоносителей. Обычно это центробежный насос, не нуждающийся в опорной конструкции, так как монтируется непосредственно в трубу, в конструкции отсутствуют сальниковые уплотнения, с установкой патрубков одинакового диаметра в линию. Характеризуется малыми габаритами и весом, простотой монтажа и последующего использования.

Это категория бытовых приборов, которые могут использоваться на промышленных предприятиях. В их составе имеется защитный стартер и мокрый ротор: наличие таких особенностей освобождает от необходимости постоянного технического обслуживания. У всех моделей категории есть электронная регулировка частоты вращения. При монтаже в системы отопления, оборудование обеспечивает поддержку температуры во всех помещениях здания стабильно на одном уровне. Пропорциональное регулирование прибора позволяет ему работать очень тихо.

Краткая характеристика прибора

Насос Wilo STAR-RS 25/6 с гайками отвечает за принудительную циркуляцию рабочей среды в разнообразных системах охлаждения, кондиционирования, напольного отопления, горячего водоснабжения и в гелиотермических системах частных и многоквартирных домов. Наличие внутри прибора мокрого ротора, постоянно омываемого жидкостью, обеспечивает достаточную эффективность и производительность оборудования. Ротор охлаждается в процессе работы, а также не шумит так сильно из-за трения, создаваемого в процессе функционирования. Аппараты этой категории не требуют какого-то особого технического обслуживания. Двигатель насоса характеризуется возможностью противодействия токам блокировки.

Обозначение

Star-RS служит маркировкой стандартных насосов, оснащенных резьбовыми соединениями;

25 – показывает величину внутреннего диаметра по номиналу;

6 – служит для обозначения высоты подачи среды при показателе расхода Q = 0 м3/ч.

Преимущества насоса

Wilo STAR-RS 25/6 с гайками может монтироваться с горизонтальным размещением вала. Положения клеммной коробки на 3-6-9-12 часов. Можно выбирать адаптивные нагрузки из трех ступеней частоты вращения вала. На корпусе насоса имеется отлив под ключ, за счет которого его можно быстро и легко смонтировать. Съемный кабель ввода клеммной коробки упрощает процесс электромонтажа за счет возможности двухстороннего подключения. Пружинные клеммы обеспечивают ускоренное подключение.

Эксплуатационные характеристики

Насос предназначен для работы со средами, температура которых варьируется в пределах -10 – +110 градусов Цельсия. Наивысшая температура среды допускается только в условиях, когда температура в помещении не превышает 40 градусов Цельсия. Оборудование подключается к сети электропитания 1~230 В, 50 Гц. Корпус насоса соответствует виду защиты IP 44. Конструкция защищена от частиц пыли размером более 1 мм, а также от брызг воды, направленных с любой стороны. Максимальное рабочее давление для насоса составляет 10 Бар.


Рис.1 Номинальная высота подачи теплоносителя в зависимости от расхода

Ступени частоты вращения насоса переключаются посредством ручного управления. Можно выбрать одну из трех предустановленных частот в зависимости от места и условий использования оборудования. К насосу можно подводить кабель с двух сторон, что позволяет монтировать его в разных местах.

Материалы и разрешенные области применения

Для производства насосов данной категории используются исключительно долговечные и надежные материалы. Корпус насоса Wilo STAR-RS 25/6 с гайками выполнен из серого чугуна, для производства рабочего колеса используется синтетический материал, армированный стекловолокном, вал отлит из нержавеющей стали, а подшипники изготовлены из металлографита.

Насос Wilo STAR-RS 25/6 с гайками поставляется в комплекте со специальными уплотнителями, а также инструкций по монтажу и эксплуатации.

Монтаж оборудования

Монтаж насоса Wilo STAR-RS 25/6 требуется производить после того, как будут завершены все сварочные, паяльные и слесарные работы, а трубы пройдут этап промывки. Любые загрязнения способны нарушить процесс работы насоса.

Для монтажа оборудования рекомендуется выбирать легкодоступные места так, чтобы при необходимости можно было выполнить проверку или замену прибора. На входе и выходе насоса требуется обязательно установить запорную арматуру, которая используется для перекрытия потока среды при необходимости отключения насоса для проверки либо замены.

Монтировать арматуру требуется так, чтобы в случае протечки исключить попадание воды на сам прибор или клеммную коробку. Размещать Wilo STAR-RS 25/6 при монтаже требуется так, чтобы он не испытывал механического напряжения, передаваемого от трубопровода. На корпусе прибора имеется стрелка, которая показывает направление потока.

Для правильной установки клеммной коробки на корпусе двигателя допускается ее поворот относительно последнего. Делается это посредством ослабления крепежных болтов.
