сделать самому своими руками изготовить очень просто

Сегодня существует множество приспособлений, которые значительно облегчают ежедневные заботы о саде и доме. Не лишней будет и дробилка для дерева. Своими руками изготовить такое приспособление может практически каждый. С помощью такого агрегата можно измельчить твердые предметы.

Конечно, кому-то подойдет дробилка для дерева б/у. Аренда такого агрегата, правда, обойдется не дешевле, чем создание приспособления своими руками. Очень часто дробилку применяют для измельчения пластмассы, бытового мусора, древесины и камней, а также для раздавливания предметов из металла.

Какие бывают дробилки

Условно дробилки разделяют на группы по типу использования. Они могут быть для измельчения:

пластмассы;
мусора бытового;
дерева;
металла;
камня.

Помимо этого, дробилки классифицируют по размерам. Агрегат может быть малого – 0,02 м, среднего – 0,1 м и крупного дробления – 0,3 м.

Исходя из особенностей, приспособления бывают:

Устройства ножевые.
Аппараты плиточные.
Дробилка, оснащенная конусообразным бункером.
Машины роторно-ножевые.

Как работает самодельный агрегат

В последнее время пользуется спросом дробилка для дерева б/у «Авито». Однако это не универсальный агрегат. При желании можно сделать самодельное устройство. Чтобы его собрать, стоит разобраться в принципе действия такого приспособления.

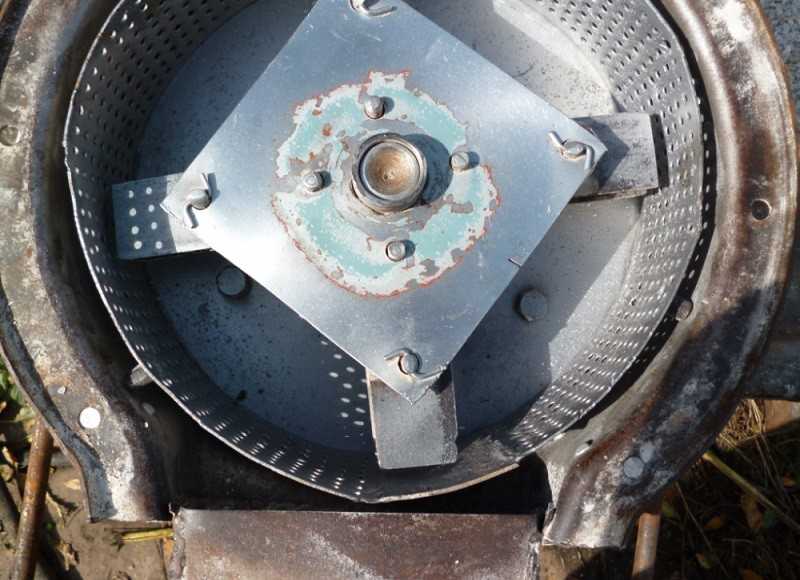

Домашняя зернодробилка сделать самому своими руками

Зернодробилка является универсальным агрегатом, чтобы измельчать мелкие и крупные зерновые культуры…

Работает самодельная дробилка наподобие обычной мясорубки. Принцип достаточно прост. Сначала материал проходит через барабан – приемную чашу, а затем попадает в дробильную систему, где очень быстро измельчается. То отделение, которое перемалывает мусор, состоит из нескольких резаков и фрезы. При этом производительность агрегата напрямую зависит от мощности. Однако данный показатель не должен быть более 2,6 кВт. Именно такую мощность имеет дробилка для дерева (б/у или новая – не суть важно).

Что нужно для работы

Чтобы создать дробилку для дерева, потребуются следующие материалы:

Пилы. Толщина данных деталей должна составлять 0,6-0,1 м. Их требуется от 10 до 20 штук, чтобы агрегат нормально работал. Чем больше пил, тем качественнее будет происходить измельчение материалов.
Мотор. Лучше всего использовать электродвигатель. Он работает практически бесшумно. Дробилка с таким мотором способна перемалывать мусор в небольших количествах, не нанося вреда окружающей среде. Ведь в процессе работы электродвигатель не выделяет вредных веществ. Использовать агрегат можно не только на улице, но и в помещении. Главный недостаток – зависимость от электропитания.
Шпильки для крепления резаков.
Сварочный аппарат.
Бункер и кожух, которые сделаны и оцинкованного металла.
Шайбы и гайки.
Профтрубы из металла, предназначенные для изготовления корпуса агрегата.

Дробилка для дерева своими руками

Изготовить чертежи – это первое, что нужно сделать. В противном случае можно запутаться и неправильно собрать агрегат. Только после этого можно приступать к сбору всей конструкции.

Древесная мука: технология производства

Статья посвящена древесной муке. Рассмотрена технология ее изготовления, применяемое оборудование,…

Все пилы следует установить на уже подготовленную ось. Размеры их должны соответствовать размерам резаков. После установки диски необходимо зафиксировать с помощью гаек и шайб. При этом следует учесть некоторые особенности строения. Между пилами должны быть тонкие шайбы. Они не позволят дискам задевать друг друга острием. При этом количество шайб должно быть на 1 меньше, чем количество пил.

Когда оси будут зафиксированы, а диски разделены, следует установить шкив. Если такой детали нет под руками, то ее можно взять из генератора автомобиля отечественного производства. Чтобы шпилька нормально вращалась, стоит использовать несколько подшипников, диаметр которых составляет 2 см.

Изготовление каркаса

Почти готова дробилка для дерева. Своими руками изготовить можно и каркас для агрегата. Для этого потребуются профтрубы. Их стоит заготовить заранее. Чтобы сделать раму, профтрубы необходимо сварить между собой. Теперь нужно усилить конструкцию. Для этого внутри рамы стоит монтировать несколько профилей. Это позволит усилить крепление измельчающего блока и бункера.

Измельчитель яблок своими руками как изготовить?

Для удобства нарезания яблок используется измельчитель. Можно использовать покупной измельчитель…

К готовой раме следует приварить лист металла, а затем проделать в нем отверстия, предназначенные для крепления барабана и мотора. Чтобы дробилка стояла более устойчиво, стоит приделать 4 ножки.

Теперь нужно установить диск, который обеспечивает натяжение ремня. Его следует расположить так, чтобы диски свободно передвигались. Такое размещение позволит беспрепятственно регулировать ремень.

Итак, как создается дробилка для дерева своими руками. Изготовить корпус и соединить пилы – это половина дела. Теперь необходимо одеть на систему дисков кожух. Над режущим блоком стоит зафиксировать бункер. Вот и все. Агрегат готов.

Что стоит учесть

Теперь вы знаете, как делается дробилка для дерева своими руками. Изготовить агрегат на самом деле не так уж и просто, как может показаться на первый взгляд. Существует несколько нюансов, которые стоит учесть:

Перед началом сборки рекомендуется нарисовать чертеж. Это прояснит отдельные моменты сборки конструкции, а также позволит избежать даже незначительных ошибок.
Чтобы повысить производительность дробилки, следует установить большее число пил. Разрешается монтировать до 25 дисков. Толщина каждой пилы должна составлять 0,1 м.
Если дробилка предназначена для измельчения более твердого материала, чем древесина, то стоит устанавливать не электродвигатель, а моторный блок. Его мощность намного выше.
Что постоянно не точить диски самостоятельно, можно установить пилы с легкосплавными насадками.
Чтобы материал находился под давлением в процессе измельчения, следует закрепить напротив бункера специальный брус, зафиксировав его на раме.

В завершение

Вот так выглядит дробилка для дерева. Как сдедать такой агрегат? Это несложно, если вы умеете правильно рисовать чертежи и работать с инструментами. Конечно, при отсутствии опыта могут возникнуть некоторые сложности. Стоит отметить, что дробилка, созданная по инструкции, которая описана выше, идеально подойдет для измельчения не только опавшей листвы и мелкого мусора, но и для бытовых отходов, и для древесины.

Такая конструкция считается более долговечной и надежной благодаря пилам, установленным горизонтально. Что касается заводских моделей, то здесь измельчительная система закреплена вертикально. При таком расположении пил необходимо постоянно следить за влажностью мусора и стеблей. В противном случае агрегат быстро сломается. Помимо этого, при изготовлении дробилки для дерева можно самостоятельно выбрать двигатель с необходимым показателем мощности и нужным количеством пил.

видео-инструкция по монтажу, особенности мобильного бензинового, самодельного оборудования для древесных материалов, дробилок, машин, , чертежи, цена, фото

Статьи

Проблема утилизации древесных отходов остро стоит перед многими дачниками. Наиболее оптимальным ее решением является измельчитель древесины, способный превратить любые ветки в стружку, которую потом можно отправить в компостную яму. Конечно, оборудование для измельчения древесины стоит очень дорого, однако, его можно сделать самостоятельно, собственно этой теме и посвящена данная статья.

Самодельный измельчитель для древесины

Общие сведения

Машина для измельчения древесины позволяет забыть о необходимости разжигать костры, чтобы спалить обрезанные ветки деревьев, ботву, корни, стебли и пр. С ее помощью можно быстро переработать все эти отходы в щепки и стружку, которые являются отличным материалом для компоста или даже топливом для твердотопливных котлов.

Таким образом, самодельные измельчители древесины позволяют решить сразу несколько задач:

Утилизация мусора;
Экономия места на участке;
Обеспечение материалом компостной ямы;
Запас топлива на зиму;

Дробилка для измельчения древесины своими руками делается довольно просто, при этом не понадобится ничего изобретать. Нужно лишь в точности воссоздать конструкцию по имеющимся чертежам и схемам.

Переработка веток покупным измельчителем

Устройство измельчителя

Прежде чем приступить к работе, необходимо разобраться, как устроены измельчители древесины и древесных материалов. В противном случае собрать машину просто не получится.

Конструкция предельно простая, и состоит из следующих элементов:

Рама;
Двигатель;
Вал с режущими элементами;
Приемный отсек;
Защитный кожух.

Следует отметить, что механизм в сборе достаточно тяжелый, особенно это касается бензиновых измельчителей. Поэтому лучше его выполнить на двухколесной базе, чтобы без особого труда перемещать по участку. (См также статью Ввод электричества в деревянный дом: особенности.)

Принцип работы аппарата следующий:

Двигатель через цепную или ременную передачу вращает вал с режущими элементами.
При попадании древесных отходов в приемный короб режущие элементы рубят их, превращая в мелкие щепки.
Далее щепки перемещаются в корпусе и выходят с другой стороны устройства.

В целом измельчитель дерева напоминает обычную мясорубку.

Бензиновый двигатель

Изготовление измельчителя

Выбор двигателя

Прежде чем приступить к работе, нужно определиться с силовым агрегатом, на основе которого будет собрана машина. Для садового измельчителя можно использовать следующие типы двигателя:

Тип	Описание
Бензиновый	Позволит измельчать толстые ветки, к тому же аппарат независим от электричества. Однако, конструкция несколько более сложная в исполнении.
Электрический	Аппарат получается более компактным, легким и простым в управлении, однако может измельчать лишь ветки небольшой толщины.

Выбор зависит исключительно от собственных потребностей, к примеру, если нужен мобильный измельчитель древесины, то следует отдать предпочтение бензиновому двигателю.

Если же задача машины будет сводиться к утилизации тонких веток, ботвы и пр., целесообразней собрать конструкцию на электрическом двигателе, которая является наиболее распространенной среди дачников-огородников.

Обратите внимание!
Двигатель мощностью в 3-4 кВт может перемалывать ветки толщиной в 4 см, благодаря чему аппарат можно использовать не только для огорода, но и для сада.
Если установить менее мощный двигатель, к примеру, 1,5 кВт, то он сможет измельчать лишь древесные отходы толщиной не более 2 см.

Электродвигатель

Чертежи

После выбора двигателя следует подготовить чертежи измельчителя древесины своими руками. На этом этапе, соответственно, нужно определиться с типом конструкции агрегата, которых существует довольно много.

В качестве примера рассмотрим изготовление компактного дискового устройства, которое проще всего изготовить самостоятельно, не обладая сложным оборудованием и какими-либо специальными знаниями. По этой причине дисковые аппараты пользуются наибольшей популярностью среди дачников. (См. также статью Деревянный забор штакетник: особенности.)

Ниже приведены готовые чертежи, которые при необходимости можно подкорректировать по своему усмотрению.

Чертеж дискового измельчителя

Также довольно распространенной является конструкция с дисковыми пилами в качестве ножей. Она также довольно простая в исполнении, но при этом достаточно эффективная.

Схема режущего элемента на основе дисковых пил

Детали

Чтобы изготовить своими руками дисковый измельчитель понадобятся следующие детали:

Электродвигатель;
Профильная труба;
Лист металла для создания диска;
Листовой металл толщиной 2 мм для создания приемного отсека и защитного панциря.

Цена всех этих деталей вполне доступная, причем приобрести их можно на рынке автозапчастей или в магазине сельскохозяйственной техники.

Что касается оборудования, то для сборки устройства понадобится:

Сварочный аппарат;
Болгарка;
Электродрель.

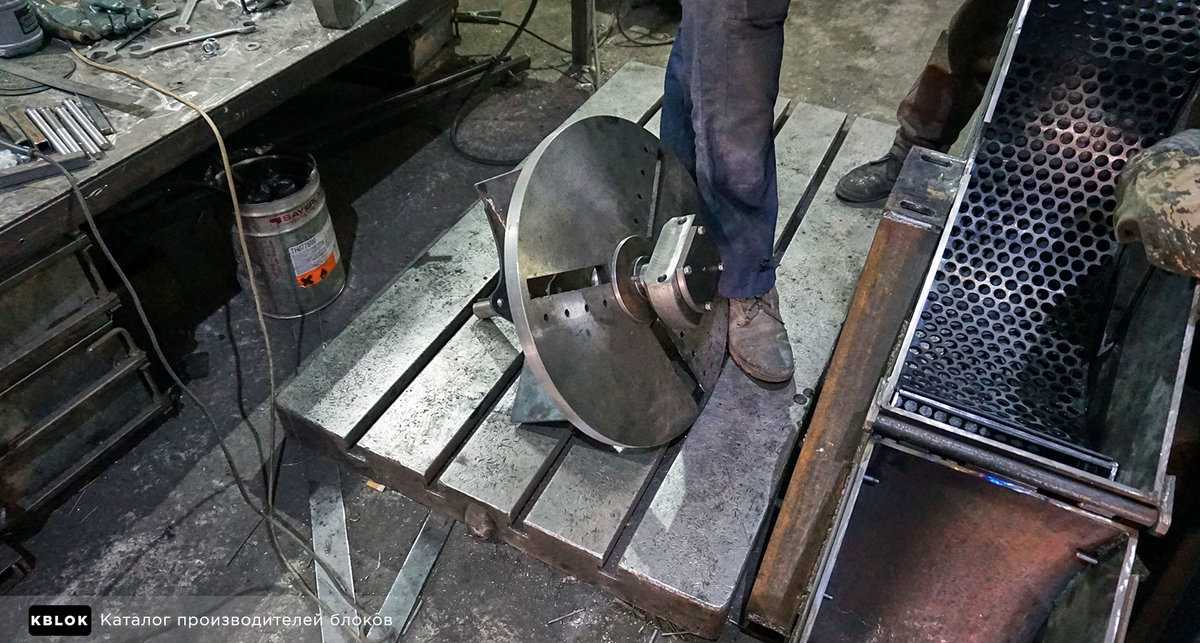

Режущий элемент дискового измельчителя

Итак, инструкция по изготовлению данной конструкции выглядит так:

Вначале выполняется каркас из профильной трубы.
Далее к каркасу следует приварить ось, на которую можно будет надеть колеса.
Затем внутри каркаса устанавливается двигатель.
За двигателем располагается отражающий щит с отверстием для вала.
После этого в диске нужно выполнить несколько небольших прорезей для фиксации ножей.
Затем нужно собрать диск и установить его на вал.
Далее из листового металла следует сделать кожух с приемным отсеком и установить его на измельчитель.

На фото — пример готового дискового измельчителя древесины

В завершение работы к раме следует приварить ручку, что позволит удобно перемещать аппарат по участку.

На этом процесс изготовления устройства завершен. Осталось подключить его к электричеству и проверить в действии.

Совет!
Ножи для аппарата можно выполнить из автомобильных рессор.
Для этого нужно отрезать пластинки подходящей длины, заточить и выполнить в них отверстия для крепления к диску.

Самодельный бензиновый измельчитель

Вывод

Имея опыт работы с металлом, не составит труда самостоятельно сделать измельчитель для древесных отходов. Если же подобного опыта нет, то основные детали можно заказать в слесарной мастерской. Однако, в любом случае все затраты и хлопоты несравнимы с пользой, которую несет этот агрегат.

Ознакомиться с некоторой дополнительной информацией по озвученной теме можно из видео в этой статье.
