Однофазные счётчики электроэнергии — ТАЙПИТ-ИП

Однофазный счётчик электроэнергии относится к бытовым устройствам, используемым преимущественно в городских квартирах, частных домах и коттеджах. Кроме того, эти приборы учёта электроэнергии могут применяться в небольших офисах, магазинах, гаражах. Данное оборудование предназначено для установки в цепях переменного тока с одной фазой.

В городах и сельской местности для большинства объектов бытовой сферы предусматривается подключение именно однофазных счётчиков электроэнергии. Установка более мощного трёхфазного устройства требуется только при подключении к сети большого количества энергозатратных приборов.

Однофазные электросчётчики производятся в двух модификациях:

  • Однотарифные счётчики. Самые простые измерительные приборы, неприхотливые в эксплуатации. Такие устройства фиксируют потреблённый объём электроэнергии равномерно, без учёта времени суток. Примеры: модели НЕВА 101, 103, 104, 106 и другие.
  • Многотарифные счётчики. Более сложные приборы, осуществляющие дифференцированную регистрацию потреблённых ресурсов по определённым временным зонам. Данные устройства дают возможность использовать различные тарифные планы в целях экономии денежных средств. Потребители могут выровнять нагрузку и уменьшить ее в пиковые часы. Примеры: приборы многотарифного учёта НЕВА МТ 113, 115, 124 AR2S и другие.

Принцип работы однофазных счётчиков электроэнергии

Однофазные счётчики предназначены для определения расхода электроэнергии при постоянном рабочем токе 5 Ампер и максимальном 50 Ампер. Устройство такого типа подключается к сети с напряжением 200 или 230 Вольт. Корпус изделия маркируется буквами СО.

Однофазный электросчётчик представляет собой микропроцессорный прибор, состоящий из электронного реле и микроконтроллера. Контакты, расположенные на реле, присоединяются к проводам электрической сети, после чего контрольными приборами осуществляется учёт количества поступившего тока.

Устройство может эксплуатироваться в автоматизированной системе учёта или работать автономно.

Однофазный однотарифный счётчик НЕВА 101 1S0 230V 5(60) A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(60)A

Однофазный однотарифный счётчик НЕВА 105 1S0 230V 5(40) A

Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А

Современные электрические однофазные счётчики являются идеальной заменой устаревшим индукционным моделями. Они позволяют:

  • измерять как активную энергию, так и реактивную;
  • фиксировать превышение нормативных параметров потребления энергии;
  • фиксировать такие факты, как магнитное воздействие на измерительный прибор или открытие клеммной крышки;
  • измерять нормируемые показатели качества энергии.

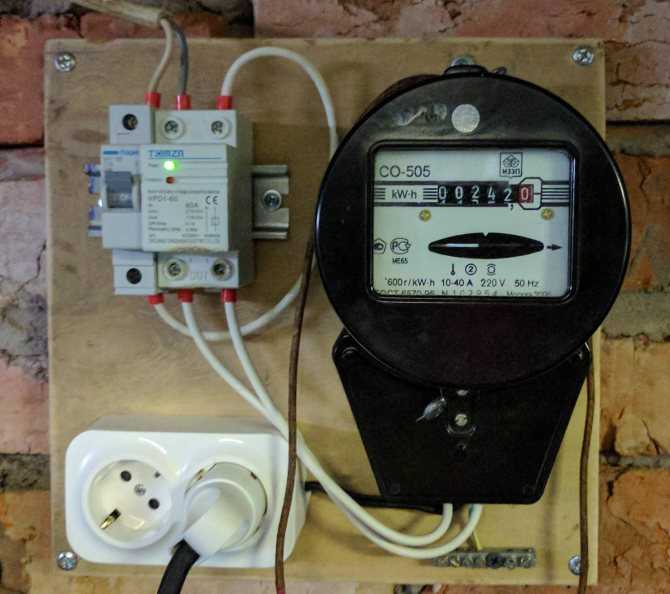

Подключение однофазного счётчика

Однофазные приборы учёта имеют прямое включение, то есть дополнительных понижающих трансформаторов тока не требуется.

Подготовительная часть работ по установке прибора включает в себя монтаж навесного или встраиваемого бокса. Его нужно фиксировать на расстоянии 0,8–1,7 метра от пола, чтобы впоследствии было удобно снимать показания.

Подключение однофазного счётчика

Чтобы установить однофазный счётчик учёта электроэнергии, следует убедиться, что подающая линия обесточена. Для подготовки прибора к подключению нужно открутить пломбировочный винт, расположенный на нижней крышке. Под крышкой на корпусе каждого счётчика находится схема, согласно которой необходимо производить установку.

На клеммной колодке однофазных счётчиков, регистрирующих расход электрической энергии, располагаются 4 контакта:

  • первый контакт — ввод фазы от внешней сети;
  • второй контакт — выход фазы;
  • третий контакт — ввод нуля от внешней сети;
  • четвертый контакт — выход нуля.

Подключать контакты при установке счётчика следует в вышеуказанном порядке.

Как выбрать однофазный счётчик

Схема подключения электросчетчика НЕВА 103

Современные однофазные электросчётчики отличаются не только высокой точностью, но и доступной ценой. Срок службы таких устройств — до 30 лет. Приобретая контролирующий прибор для дома или квартиры, важно обратить внимание на его изготовителя — от этого напрямую зависит качество прибора.

Критерии выбора:

  • Класс точности. Чем точнее прибор будет фиксировать данные, тем меньше вероятность переплатить за электроэнергию.
  • Мощность. Чтобы правильно подобрать прибор по этому критерию, нужно подсчитать суммарную токовую нагрузку на сеть.
  • Тип устройства. В зависимости от условий помещения и региона проживания следует выбрать одно- или двухтарифный счётчик. Если пользователь хочет сэкономить денежные средства и имеет возможность пользоваться большинством электроприборов в ночное время, целесообразно выбрать двухтарифное устройство.

Счетчик электроэнергии однофазный многотарифный CE207-R7

Нормативно-правовое обеспечение

  • ГОСТ 31818.11-2012.
  • ГОСТ 31819.21-2012.
  • ГОСТ 31818.23-2012.
  • ГОСТ 32144-2013.
  • ГОСТ 30804.4.30-2013.
  • ГОСТ Р 58940-2020.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза.

Характеристики надежности

  • Средняя наработка на отказ – 280000 часов.
  • Межповерочный интервал – 16 лет.
  • Средний срок службы – 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) – 7 лет.

Функциональные возможности

  • Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
  • Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet.
  • Измерение показателей качества электроэнергии по классу «S»:
    • положительное и отрицательное отклонение напряжения;
    • отклонение частоты сети;
    • длительность и глубина провала напряжения;
    • длительность и максимальное значение перенапряжения;
    • перерывы электроснабжения.
  • Измерение параметров сети:
    • частоты напряжения;
    • токов;
    • напряжений;
    • углов между током и напряжением;
    • коэффициентов мощности;
    • активной мощности;
    • реактивной мощности;
    • полной мощности.
  • Измерение тока в нулевом проводе.
  • Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).
  • Контроль наличия внешнего переменного и постоянного магнитного поля.
  • Защита информации.
  • Защита от несанкционированного доступа.
  • Фиксирование несанкционированного доступа к прибору.
  • Объем журнала событий превышает 500 записей.
  • Датчик магнитного поля.
  • Журналы событий.
  • Самодиагностика.
  • Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
  • Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.
  • Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
  • Отображение на ЖКИ.
  • Даты и времени.
  • Потребленной энергии суммарно и по тарифам.
  • Активной и реактивной мощности, напряжения, тока и частоты.
  • Энергии на конец последнего расчетного периода суммарно и по тарифам.
  • Режима приема и отдачи электрической энергии.
  • Факта нарушения индивидуальных ПКЭ.
  • Небаланса токов в фазном и нулевом проводе.
  • Вскрытие электронных пломб.
  • Факт события воздействия магнитом.
  • Индикатор функционирования.
  • Корректировка даты, времени, часового пояса.
  • Изменение тарифного расписания.
  • Изменение состава и последовательности вывода индикации на ЖКИ.
  • Программирование параметров фиксации индивидуальных ПКЭ.
  • Изменение даты расчетного периода.
  • Изменение паролей доступа и ключей шифрования.
  • Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами Выкл, Авто, Вкл.

Программное обеспечение

Встроенное  программное обеспечение счетчика электроэнергии однофазного многофункционального СЕ207 поставляется в составе счетчика, предустановленным на заводе изготовителе и отдельно не предоставляется. В программном обеспечении  реализованы все перечисленные функциональные возможности счетчика.

ПоказателиВеличины
Класс точности по активной/реактивной энергии 1/2
Номинальное напряжение, В230
Базовый (максимальный) ток, А5 (80)
Стартовый ток (чувствительность), мА10
Частота измерительной сети, Гц50±2,5
Число тарифов4
Время усреднения профилей нагрузки, мин1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин. ), сутки128
Датчик токаШунт
Количество измерительных элементовСчетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур, °Сот минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм129 x 90 x 62
Масса, не более, кг1

Модификация Класс точности по активной/реактивной энергии Базовый (максимальный) ток, А Интерфейсы связи

CE207 R7.849.2.OA.QUVLF

1/2 5 (80) А RS485

Счетчик электрической энергии однофазный многотарифный CE207 R7.849.2.OA.QUVLF

CE207 Модель
R7 Тип корпуса
8 Класс точности по активной/реактивной энергии 1/2
4 Номинальное напряжение, В 230 В
9 Базовый (максимальный) ток, А 5 (80) А
2 Количество измерительных элементов Счетчик с двумя датчиками тока
(в цепи фазы и нейтрали)
O Оптопорт
А RS485
Q Реле управления нагрузкой
U Параметры качества электрической сети
V Электронная пломба корпуса и крышки клеммной колодки
L Подсветка индикатора
F Датчик магнитного поля

CE207 R7.
849.2.OG.QUVLF GS01

1/2 5 (80) А GSM / GPRS

Счетчик электрической энергии однофазный многотарифный CE207 R7.849.2.OG.QUVLF GS01

CE207 Модель
R7 Тип корпуса
8 Класс точности по активной/реактивной энергии 1/2
4 Номинальное напряжение, В 230 В
9 Базовый (максимальный) ток, А 5 (80) А
2 Количество измерительных элементов Счетчик с двумя датчиками тока
(в цепи фазы и нейтрали)
O Оптопорт
G GSM / GPRS
Q Реле управления нагрузкой
U Параметры качества электрической сети
V Электронная пломба корпуса и крышки клеммной колодки
L Подсветка индикатора
F Датчик магнитного поля
GS01 Модуль связи

CE207 R7.
849.2.OP.QUVLF PL03

1/2 5 (80) А PLC G3

Счетчик электрической энергии однофазный многотарифный CE207 R7.849.2.OP.QUVLF PL03

CE207 Модель
R7 Тип корпуса
8 Класс точности по активной/реактивной энергии 1/2
4 Номинальное напряжение, В 230 В
9 Базовый (максимальный) ток, А 5 (80) А
2 Количество измерительных элементов Счетчик с двумя датчиками тока
(в цепи фазы и нейтрали)
O Оптопорт
P PLC
Q Реле управления нагрузкой
U Параметры качества электрической сети
V Электронная пломба корпуса и крышки клеммной колодки
L Подсветка индикатора
F Датчик магнитного поля
PL03 Модуль связи

CE207 R7.
849.2.OR1.QUVLF LR01

1/2 5 (80) А R1

Счетчик электрической энергии однофазный многотарифный CE207 R7.849.2.OR1.QUVLF LR01

CE207 Модель
R7 Тип корпуса
8 Класс точности по активной/реактивной энергии 1/2
4 Номинальное напряжение, В 230 В
9 Базовый (максимальный) ток, А 5 (80) А
2 Количество измерительных элементов Счетчик с двумя датчиками тока
(в цепи фазы и нейтрали)
O Оптопорт
R1 Радиоинтерфейс со встроенной антенной
Q Реле управления нагрузкой
U Параметры качества электрической сети
V Электронная пломба корпуса и крышки клеммной колодки
L Подсветка индикатора
F Датчик магнитного поля
LR01 Модуль связи LpWan
CE207-R7XXXXXX

Дополнительные функции:

Q – Реле управления нагрузкой

U – Параметры качества электрической сети

V – Электронная пломба корпуса и крышки клеммной колодки

F – Датчик магнитного поля

L – Подсветка индикатора

Интерфейсы:

O – Оптопорт

A – RS485

P – PLC

R1 – Радиоинтерфейс со встроенной антенной (LpWan)

G – GSM / GPRS

N – Ethernet

Количество измерительных элементов:

2 – Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)

Базовый (максимальный) ток:

9 – 5 (80) А

Номинальное напряжение:

4 – 230 В

Класс точности по активной/реактивной энергии:

8 – 1/2

Документация

Руководство по эксплуатацииPDF 710 Kb
Руководство по эксплуатации (порядок снятия показаний)PDF 590 Kb
Свидетельство утверждения типаPDF 310 Kb
Описание типаPDF 732 Kb
Декларация о соответствии ЕАЭСPDF 949 Kb
Сертификат об утверждении типа средств измеренийPDF 472 Kb
Сертификат о признании утверждения типа средств измерений (Республика Грузия)PDF 1 Mb
Реализация информационной модели СПОДЭС (на базе протокола DLMS, v 9_Х)PDF 596 Kb

Программное обеспечение

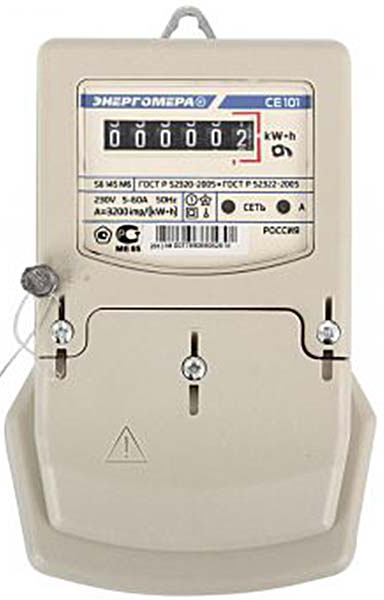

Счетчик электроэнергии однофазный однотарифный Энергомера CE101 R5 145 5-60А ЖКИ на DIN-рейку

Главная >Электрооборудование >Счетчики (приборы учета) >Счетчики электроэнергии >Счётчик электроэнергии >Энергомера >Счетчик электроэнергии однофазный однотарифный Энергомера CE101 R5 145 5-60А ЖКИ на DIN-рейку | 101001003009471 (#374727)

org/Offer”>
Наименование Наличие Цена
опт с НДС
Дата
обновления
Добавить
в корзину
Срок
поставки
Счетчик CE101 R5 145 1ф 5-60А 1 класс точн. ЭР Энергомера 101001003009471 239 2 131.18 р. 04.10.2022 От 1 дня
Счетчик электроэнергии CE101 R5 145 однофазный однотарифный, 5(60), кл.точ. 1.0, D, ЖКИ – 101001003009471 110 2 294.89 р. 04.10.2022 От 1 дня
… … … … … … … … … …

Условия поставки счетчика электроэнергии однофазного однотарифного Энергомера CE101 R5 145 5-60А ЖКИ на DIN-рейку | 101001003009471

Купить счетчики электроэнергии однофазные однотарифные Энергомера CE101 R5 145 5-60А ЖКИ на DIN-рейку | 101001003009471 могут физические и юридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующий день после поступления оплаты.

Цена счетчика электроэнергии однофазного однотарифного Энергомера CE101 R5 145 5-60А ЖКИ на DIN-рейку | 101001003009471 1ф 1 класс точн ЭР D зависит от общей суммы заказа, на сайте указана оптовая цена.

Доставим счетчик электроэнергии однофазного однотарифного Энергомера CE101 R5 145 5-60А ЖКИ на DIN-рейку | 101001003009471 на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Похожие товары

Счетчик электроэнергии Меркурий 201.5 однофазный однотарифный, 5(60), кл.точ. 1.0, D, ЭМОУ, имп. выход Инкотекс 00000032419

30 от 1 260.73 р. 2 варианта

Счетчик “Меркурий” 201. 5 1ф 5-60А 1 класс точн. 1 тариф.; имп. вых. мех Инкотекс 32419

30 1 487.52 р.

Счетчик электроэнергии Меркурий 201.5 однофазный однотарифный, 5(60), кл.точ. 1.0, D, ЭМОУ, имп. выход

Под заказ 1 260.73 р.

Счетчик CE 101 R5 145 М6 1ф 5-60А 1 класс точн. мех. экран DIN-рейка СПЕЦ. Энергомера 101001003007791

562 от 1 135. 82 р. 2 варианта

Счетчик CE101 R5 145 М6 1ф 5-60А 1 класс точн. мех. экран DIN-рейка Энергомера 101001003007791

562 1 202.49 р.

Счетчик CE 101 R5 145 М6 1ф 5-60А 1 класс точн. мех. экран DIN-рейка СПЕЦ. Энергомера 101001003007791

Под заказ 1 135.82 р.

Сопутствующие товары

Корпус КШН6Р-11 Энергомера 106001004009606

698 1 175. 38 р.

Корпус КШН6Р-12 Энергомера 106001004009605

460 1 053.36 р.

Ограничитель импульсных напряжений ОИН-1 Энергомера 108002001103265

296 433.99 р.

Корпус КШН6РШ-31/У1 Энергомера 106001004009617

Под заказ 1 627. 45 р.

Что такое однофазный счетчик

Содержание

Каждый, кто проживает в местах, где есть доступ к электричеству, всегда будет желать установить электричество в своем жилище. Это связано с чрезмерной зависимостью от электроэнергии при работе различных бытовых приборов.

По этой причине, когда в вашем доме установлено электричество, вы автоматически столкнетесь с однофазным счетчиком , так как большинство жилых домов получают электроэнергию от однофазного источника питания.

Что такое однофазный счетчик?

Прежде чем смотреть на однофазный счетчик, вам важно сначала понять, что означает фраза при работе с электричеством. По этой причине фаза в электричестве — это напряжение или ток в кабеле под напряжением, а также в нейтральном кабеле.

Мгновенный сигнал напряжения фазы можно изобразить на графике с помощью осциллографа. Фаза в электрической цепи будет зависеть от распределения нагрузки, соответствующего типу агрегата. По этой причине сегодня существуют различные типы фаз.

Наиболее распространенным типом фазы, используемой в основном для распределения нагрузки, является однофазная мощность. В однофазном питании , также называемом 1-фазным, для распределения питания требуется только два провода. Это делает их менее мощными по сравнению с трехфазными.

Теперь мы можем определить, что означает однофазное питание, когда речь идет о распределении электроэнергии. Это тип фазы, в которой используется нейтраль и фазовый кабель для распределения мощности переменного тока в цепи. Фазный кабель несет нагрузку, а нейтральный кабель замыкает цепь обратного тока.

Иногда его называют бытовым напряжением, так как это тип фазы, используемой в большинстве домов. Наиболее распространенное напряжение, распределяемое однофазным счетчиком, всегда составляет 230 В с приблизительной частотой около 50 Гц.

При распределении однофазного питания по цепи вам потребуется однофазный счетчик. Однофазный счетчик, также называемый кредитным счетчиком, счетчиком кВтч или контрольным счетчиком, представляет собой электрический счетчик, предназначенный для использования при измерении потребляемой мощности в однофазном источнике питания. Однако эти счетчики работают только с источником переменного тока (питание переменного тока), а не с питанием постоянного тока (постоянного тока).

Типы однофазных счетчиков

Существуют различные типы однофазных счетчиков, широко используемые сегодня во многих электрических распределительных цепях. Они включают;

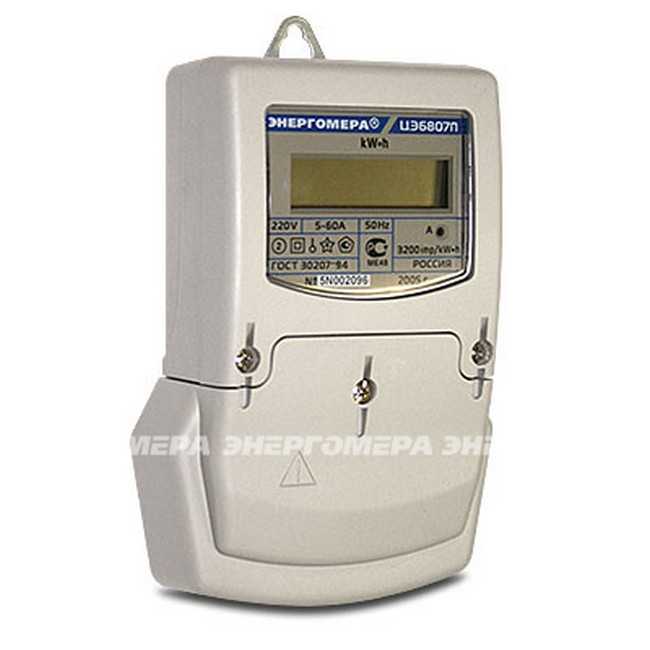

Накладные/настенные счетчики

Однофазные счетчики этого типа обычно используются многими коммунальными предприятиями для измерения потребляемой мощности. Большинство накладных/настенных счетчиков имеют типичный номинал 100 ампер, что позволяет им справляться с современными домашними требованиями. Этот тип однофазного счетчика всегда прост для чтения, поскольку он показывает только потребляемую мощность в единицах кВтч.

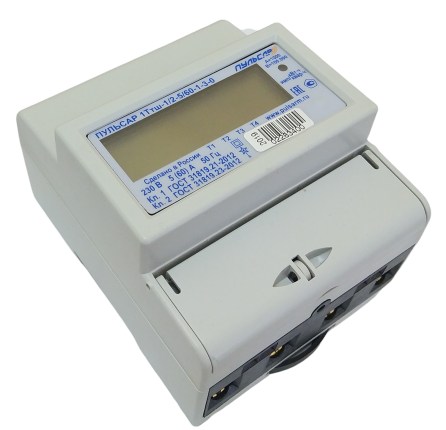

Счетчики, устанавливаемые на DIN-рейку

Это тип однофазного счетчика, который предназначен для крепления на DIN-рейке, как и в случае УЗО и автоматических выключателей в печатных платах, присутствующих в домах, где есть электроустановка. Счетчики на DIN-рейку бывают разных видов и размеров в зависимости от различных нагрузок, которые они выдерживают, а также диапазонов электрических параметров.

Интеллектуальные счетчики

Эти счетчики предназначены для работы с различными типами сим-карт точно так же, как и в мобильном телефоне. Это делает считывание данных дистанционным, что позволяет сэкономить на ручном считывании счетчиков. 9Интеллектуальные счетчики 0007 также предоставляют потребителям дополнительные данные и информацию в режиме реального времени удаленно через домашний дисплей или через Интернет.

Счетчики предоплаты

Это тип счетчика, который позволяет отключать подачу электроэнергии, когда потребитель не подает питание. Традиционно эти счетчики были известны как счетчики монет, прежде чем они были усовершенствованы и начали принимать карты при оплате.

В чем разница между однофазным и трехфазным?

Существует много различий между однофазным и трехфазным питанием, которые можно проанализировать в следующих аспектах;

Необходимая проводка для источника питания

При трехфазном распределении электроэнергии требуются три провода в качестве проводников, а также дополнительный нейтральный провод. Другими словами, он включает в себя использование трех проводов под напряжением и одного нейтрального провода, что делает общее количество проводов равным четырем. С другой стороны, однофазное питание требует двух проводов, при этом один провод используется в качестве проводника, а другой – в качестве нейтрального провода.

Напряжения

Напряжение питания в однофазной сети начинается от 230 В, в то время как в трехфазной сети общее напряжение питания достигает 415 В.

Место его использования

Однофазный источник питания обычно используется в домах, где для работы различных бытовых приборов требуется меньшая мощность, тогда как трехфазный источник питания используется в промышленных и коммерческих предприятиях, где требуется большее количество энергии для работы электроники с большой нагрузкой.

Эффективность

Для однофазного питания им всегда потребуются другие устройства, такие как двигатели для запуска, поскольку они не могут запускаться естественным образом сами по себе, что делает их менее эффективными. С другой стороны, трехфазное питание может включаться без использования каких-либо внешних устройств.

Приложение

Однофазное питание широко используется в домах из-за его более низкой мощности, которая может поддерживать только работу бытовой техники. С другой стороны, трехфазные источники питания обычно используются в центрах обработки данных, судовых платах, самолетах и ​​другой электронике с большими нагрузками выше 1000 Вт из-за их высокой мощности.

Однофазные счетчики CHINT

Если вы планируете приобрести однофазный счетчик для своего дома или квартиры, однофазные счетчики CHINT будут лучшим вариантом для вас. Они доказали свою эффективность в предоставлении качественных услуг при использовании для измерения энергопотребления. Эти однофазные счетчики CHINT включают в себя;

Это надежный счетчик с возможностью выбора микросхемы, множественным шифрованием данных, а также с сигнализацией баланса. Кроме того, они подходят для измерения активной мощности при напряжении 220 В и эталонной частоте 50 Гц. Он прост в использовании и обеспечивает точные измерения мощности. Кроме того, этот счетчик имеет компактные размеры, простой внешний вид и прост в установке.

Это также идеальный счетчик, который следует учитывать при выборе однофазного счетчика для подпитки. Он имеет сигнализацию баланса, оплату картой IC, а также множественное шифрование данных. Кроме того, этот счетчик имеет предпродажную электроэнергию, что позволяет ему автоматически отключаться при отключении электроэнергии.

Заключение

Многие люди предпочитают пользоваться электроприборами, потому что электричество является возобновляемым источником энергии и, следовательно, не может быть обесценено. Однако чрезмерная зависимость от электроэнергии привела к увеличению спроса на электроэнергию сегодня.

Об этом также свидетельствует более широкое использование электроприборов в нашей повседневной жизни. По этой причине почти каждый захочет иметь электричество в своих домах или жилых помещениях. Это сделало однофазный источник питания более удобным для многих потребителей.

Рекомендуем к прочтению

Приборы Счетчики

Как работает мембранный газовый счетчик?

Содержание Газовые счетчики являются очень важными устройствами, которые измеряют, сколько газа обычно используется в нашем доме или учреждении за каждый расчетный период.

Подробнее »

Приборы Счетчики

3 типа цифровых мультиметров

Содержание Проверка состояния электронных устройств — обычное дело. Однако это не единственная причина, по которой у вас должен быть номер

. Подробнее »

Просмотры сообщений: 933

Твиттер YouTube Фейсбук Линкедин

Вас может заинтересовать

Как продлить срок службы ваших электрических кабелей

2 октября 2022 г.

Подробнее »

CHINT Саудовская Аравия: стратегия локализации для стимулирования развития

26 сентября 2022 г.

Подробнее »

ENLIT ASIA|CHINT дебютирует с новыми измерительными решениями

24 сентября 2022 г.

Подробнее »

Внедрение инноваций в штаб-квартире и инновационной лаборатории CHINT AP

22 сентября 2022 г.

Подробнее »

5 важных фактов о силовых кабелях, о которых вы не знали

21 сентября 2022 г.

Подробнее »

CHINT предлагает решение для электроснабжения в Египте

19 сентября 2022 г.

Подробнее »

Как подключить и установить 1-фазный счетчик электроэнергии кВтч? НЭК и МЭК

Установка однофазного счетчика электроэнергии | 1-Φ, 2-проводной электросчетчик для питания и обслуживания сетей переменного тока 230 В и 120 В/240 В

(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)

В следующих пошаговых руководствах по установке счетчика мы покажем, как подключить однофазный электросчетчик для 230 В переменного тока (Великобритания, ЕС на основе IEC) и установить однофазные 120 В и 240 В (США на основе NEC) правила для существующих или установка новой сети.

Для общей и ясной иллюстрации мы использовали КРАСНЫЙ цвет для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

  • Связанный пост: Как подключить трехфазный счетчик электроэнергии от источника питания к главному распределительному щиту?

Нажмите на изображение, чтобы увеличить

Предупреждение : Эти примеры показывают наиболее часто используемую компоновку и типовую проводку для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других МЭК (международных Электротехническая комиссия) следующих стран. То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что самостоятельные работы с электричеством опасны, а в некоторых случаях и незаконны. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), поскольку винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Проводка однофазного счетчика для 230 В переменного тока – (Великобритания и ЕС) – IEC

В Великобритании, ЕС, Азии и странах IEC однофазное питание 230 В переменного тока обеспечивается двумя системы проводов (фазы и нейтрали) от трансформатора (однофазного 230В или трехфазного трансформатора 400/230В) к распределительной коробке и далее к главному распределительному щиту в жилых помещениях.

Электрический счетчик (также известный как счетчик энергии или счетчик кВтч «киловатт-час») может быть цифровым (интеллектуальным со светодиодным дисплеем, известным как электронный счетчик) или аналоговым (электромеханическим) с вращающимся алюминиевым диском. В настоящее время интеллектуальные электрические счетчики широко используются из-за дополнительных полезных функций и преимуществ по сравнению со старой школьной технологией. Вот почему правительство Великобритании потребовало от поставщиков электроэнергии установить интеллектуальные счетчики вместо аналоговых счетчиков.

Нажмите на картинку, чтобы увеличить

Установка однофазного счетчика электроэнергии (1 фаза, 2 провода, счетчик электроэнергии 230 В переменного тока)
  1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание.
  2. Начиная с левой стороны для ГЛАВНОГО, подсоедините входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему счетчика (Основной).
  3. Подсоедините входящий нейтральный (N) провод ко 2-му разъему счетчика.
  4. Со стороны нагрузки подключите исходящую нейтраль в 3-й разъем.
  5. Теперь подключите отходящий фазовый провод в 4-й разъем и подключите его к главному распределительному щиту, как показано на рис.

Ниже приведена базовая схема подключения для установки однофазного , 2- проводов ) счетчика кВтч ( цифровой или аналоговый счетчик энергии ) от источника питания 230 В переменного тока к главному распределительному щиту в доме.

Щелкните по изображению, чтобы увеличить его

Убедитесь, что прибор расположен вертикально по центральной линии. Надежно затяните болты, шайбы, гайки и т. д. и после подключения проводов к счетчику закройте защитные окна. Таким образом, работа по установке однофазного счетчика успешно завершена. Вы можете включить основное питание, чтобы проверить и убедиться, что все в порядке и работает ли он соответствующим образом.

Еще один живой пример счетчика электроэнергии, который был установлен на главном столбе (столбе электроснабжения) рядом с домами потребителей.

Щелкните изображение, чтобы увеличить его

На приведенных выше рисунках и диаграммах:

  • P IN = Фаза на входе или фаза от источника питающего напряжения (т.е. от трансформатора)
  • P OUT = исходящая фаза или линия к домашнему главному распределительному щиту.
  • N IN = Входящая нейтраль от источника питающего напряжения.
  • N UOT = Выход Нейтраль на главный распределительный щит дома.
Общие требования к установке однофазного счетчика на 230 В
  • Вы должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
  • Для всех кабелей используйте только одножильный ПВХ с двойной изоляцией.
  • В случае электросчетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер должно быть обеспечено свободное пространство шириной 900 мм.
  • Используйте минимум 4 мм 2 (многожильный медный провод) между потребительским блоком и электросчетчиком.
  • Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
  • Хвостовики счетчика должны быть как можно короче, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
  • Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
  • Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
  • Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
  • Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании соответствующих руководств и норм.

Хоккейная клюшка 38 мм (трубчатая) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

Шкаф счетчика с уровня земли

  • Мин. 600 мм
  • Макс. 1100 мм

Наконечники счетчика

  • 25 мм

Расстояние от передней части шкафа

  • Мин. 1000 мм

Хоккейная клюшка (готовая трубка)

38 мм (минимальная высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.

Отверстие для доступа к кабелю

  • 20/30 мм

Общая проводка однофазного счетчика (цветовая маркировка IEC) от общего источника питания до главного распределительного щита будет выглядеть следующим образом.

Нажмите на картинку, чтобы увеличить 9

Нажмите на изображение, чтобы увеличить Текущее устройство)?

Проводка однофазного счетчика на 120 В и 240 В – США – NEC

Уровень напряжения для однофазного и трехфазного питания в США отличается от уровня в Великобритании и ЕС. Таким образом, конструкции оборудования для приборов и счетчиков также различаются для разных уровней напряжения. Например, в случае однофазного трансформатора (7200 В/240 В и 120 В), установленного на столбе электросети, уровень напряжения между линией и нейтралью составляет 120 В в одной фазе (2 провода как «горячий» и «нейтральный»), а напряжение между двумя «горячими» проводами ( Hot 1 & Hot 2) — однофазное напряжение 240 В.

В следующих разделах мы покажем, как подключить электросчетчик для однофазной сети 120 В и 240 В в соответствии с NEC.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 120 В?

Давайте посмотрим, как подключить 1-фазный, 2-проводной счетчик электроэнергии 120 В переменного тока.

  1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
  2. Подсоедините провод Line IN, идущий от трансформатора, как «ГОРЯЧИЙ» провод к верхнему левому наконечнику (черного цвета).
  3. Подключите Line OUT как «ГОРЯЧИЙ» провод (со стороны нагрузки) от верхнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
  4. Подсоедините перемычку (белого цвета) между двумя нижними выступами, как показано на рис.
  5. Вы можете подключить нейтраль к центральному наконечнику, помеченному как (G & N), но это необязательно. Просто подключите линию нагрузки (горячую) и нейтральный провод к блоку главного выключателя. Полоса провода на задней стороне измерителя DEM к нейронной точке должна быть подключена в соответствии с инструкцией (см. следующие примечания). Имейте в виду, что эта защелка поставляется только со счетчиком для 120 В или двухфазного питания 240 В и 120 В, но не со счетчиками, предназначенными только для 240 В.
  6. Для этих цепей на 120 В можно использовать № 10AWG (медь) или № 8 AWG (алюминий) (подробности см. ниже).
  7. Для заземления (защитного заземления) рекомендуется использовать медный провод
  8. #4 AWG (American Wire Gauge).
  9. Теперь осторожно установите и закрепите счетчик, не защемляя гибкий провод в коробке счетчика (т.е. 4 штыря счетчика на 4 зажима в коробке счетчика).

Щелкните изображение, чтобы увеличить его

В случае счетчиков типа DEM снимите зажим на задней стороне счетчика. Если нейтральный провод (белого цвета) подключен к центральному выступу в гнезде счетчика, просто подключите гибкий провод (18-20 AWG) на винте на задней стороне счетчика к этой нейтральной клемме, если нет, просто подключите к другому. нейтральные точки, такие как нейтральная полоса в коробке панели. Имейте в виду, что нет необходимости подключать нейтраль к розетке счетчика в случае комплектов счетчика USG.

Защелка или металлическая лента должны быть закрыты для записи и считывания показаний счетчика электроэнергии для расчета счетов за электроэнергию и использования ватт-часов. Также обратите внимание, что неправильное подключение этого гибкого провода к другим винтам приведет к срабатыванию выключателя, может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 240 В?

Давайте посмотрим, как подключить 1-фазный, 3-проводной или 2-проводной счетчик электроэнергии 240 В и 120 В переменного тока.

  1. Отключите основной источник питания перед выполнением работ на электроустановках.
  2. Подсоедините входящий провод Line 1 IN (как Hot 1) от трансформатора к верхнему левому наконечнику (красного цвета).
  3. Подсоедините входящий провод Line 2 IN (как Hot 2) от трансформатора к верхнему правому наконечнику (черного цвета).
  4. Подсоедините провод OUT линии 1 как «HOT 1» (со стороны нагрузки) от нижнего левого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
  5. Подсоедините провод OUT линии 2 как «HOT 2» (со стороны нагрузки) от нижнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (черный цвет).
  6. При желании вы можете подключить нейтральный провод к маркировке центрального наконечника как N и G. Поскольку нейтраль не требуется, если вы используете только цепи 240 В. Если вам все еще нужны цепи на 120 В, вам нужно будет подключить нейтральный провод к распределительной коробке, где 120 В переменного тока доступно между любым горячим проводом и нейтральным проводом, тогда как однофазное напряжение 240 В доступно между двумя горячими проводами.
  7. Вы можете использовать #8AWG (медь) или #6 AWG (алюминий) для цепей 240 В (подробности см. ниже).
  8. Для заземления (защитного заземления) рекомендуется медный провод
  9. #4 AWG.
  10. Теперь осторожно воткните счетчик в гнездо счетчика (сильным нажатием) и восстановите питание, чтобы убедиться, что все в порядке и работает правильно в соответствии с планом и дизайном. Сделанный.

Щелкните изображение, чтобы увеличить его

Размеры кабелей и проводов для горячих, нейтральных и заземляющих проводов – NEC

Используйте надлежащее сечение проводов в зависимости от цепей нагрузки. В этом общем сценарии вы можете использовать № 10AWG (медь) или № 8 AWG (алюминий) для этих цепей 120 В. Для 100 ампер вы можете использовать № 4 AWG для меди и № 2 AWG для алюминия для сервисных линий (как горячих, так и нейтральных). Точно так же для 100 ампер вы можете использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250. 122). Кроме того, для заземляющего провода к заземляющему стержню необходимо использовать провод минимум №4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.

Размер выключателя Типовые сечения проводов для измерительной и панельной коробки
Линейный проводник Нейтральный проводник* Провод заземления
Алюминий Медь Алюминий Медь Алюминий Медь
100 А #2 #4 #4 #4 #6 #4
200 А 4/0 2/0 2/0 1/0 #2 #4

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке однофазного счетчика на 120 В и 240 В
  • Коробка счетчика должна быть плотно и надежно прикреплена к стене или надежно закреплена на твердой поверхности на нужном уровне.
  • Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и соединительная скоба.
  • Соединительные винты проводов и наконечников должны быть затянуты, т.е. прочная заделка.
  • Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
  • Проверьте защелку на задней стороне счетчика на правильность соединения в соответствии со счетчиками 120 В и 240 В.
  • Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе со счетчиком.

Счетчик от уровня земли

  • 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика

  • Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение  с газовыми и другими счетчиками

  • Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземной трубы

  • Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод

  • Согласно NEC

Размер провода заземления относительно заземляющего стержня

  • №4 AWG (медь)

Связанные руководства по проводке NEC и IEC:

Центр нагрузки, панель и распределительные щиты. Установка коробки выключателя

  • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
  • Как определить правильный размер подпанели?
  • Как подключить субпанель? Установка главного наконечника для 120 В/240 В
  • Как определить количество автоматических выключателей в щите?
  • Как найти количество ламп на одном автоматическом выключателе?
  • Как найти количество розеток на одном автоматическом выключателе?
  • Как определить размер центра нагрузки, щитов и распределительного щита?
  • IEC – Великобритания и ЕС

    • Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
    • Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+МКБ
    • Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
    • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
    • Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
    • Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
    • Как подключить гаражный потребительский блок?
    • Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
    • Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
    • Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
    • Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
    • Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребительскому блоку)

    Общая домашняя электропроводка (как NEC, так и IEC)

    • Установка однофазной электропроводки в доме в соответствии с NEC и IEC
    • Установка трехфазной электропроводки в доме
    • Установка однофазной электропроводки в многоэтажном здании
    • Установка трехфазной электропроводки в многоэтажном здании
    • Как найти подходящий размер кабеля и провода для установки электропроводки? Примеры в имперской и метрической системе
    • Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
    • Еще больше пошаговых руководств и учебных пособий по домашней электропроводке

    Показать полную статью

    Связанные статьи

    Кнопка «Вернуться к началу»

    Однофазные и трехфазные счетчики электроэнергии: сравнительный анализ

    Однофазные и трехфазные счетчики электроэнергии: есть ли разница? Есть конечно. Вот сравнительный анализ, который объяснит многие различия между этими двумя системами интеллектуальных счетчиков. Измеритель Genus предлагает лучшее решение для измерения мощности в домашнем и коммерческом использовании. Однако давайте углубимся в два типа счетчиков.

    Однофазный счетчик: что это?

    Как правило, поэтапное электроснабжение относится к распределению нагрузки. Однофазный измеритель мощности, как следует из названия, представляет собой двухпроводную цепь питания переменного или переменного тока. Он одновременно изменяет напряжение питания. Как правило, его называют «бытовым напряжением», так как оно используется в основном в домах. Этот тип счетчика использует фазные и нейтральные провода для распределения электроэнергии, где фазные провода несут нагрузку, а нейтральный провод действует как обратный путь для мощности. При однофазном подключении счетчика напряжение начинается с 230 Вольт и имеет частоту около 50 Герц.

    Каковы преимущества однофазного счетчика электроэнергии?

    Однофазные электросчетчики имеют ряд преимуществ, таких как:

    • Однофазные силовые подключения в основном предназначены для установки в жилых домах и бытовых сетях. Причина в том, что большинству бытовых приборов, таких как светильники, вентиляторы, телевизоры, холодильники и т. д., для работы требуется минимальное количество энергии.
    • Работа этого типа подключения обычная и простая. Он имеет легкий и компактный блок, в котором, если напряжение выше, электричество, протекающее по проводам, будет ниже. Также есть трехфазный счетчик энергии, о котором мы поговорим позже в блоге.
    • Из-за снижения мощности на этом этапе обеспечивается наилучшая работа электричества от однофазного подключения и эффективная передача мощности.
    • С агрегатами мощностью до 5 лошадиных сил эти однофазные силовые соединения работают на оптимальном уровне.

    Продолжайте читать дальше, чтобы узнать больше, мы здесь, чтобы объяснить аналитическое обсуждение однофазных и трехфазных счетчиков энергии.

    3-фазный счетчик энергии: что это?

    Вы получаете три индивидуальных электроснабжения с трехфазным счетчиком энергии. Требуется три проводника рядом с одним нейтральным проводом в 3-фазном соединении питания. Токопроводящие жилы должны иметь расстояние между собой 120 градусов. Однако в трехфазном счетчике энергии есть два разных типа конфигураций: звезда и треугольник. Star требует заземления и нулевого провода, в отличие от Deltas. Преимущества трехфазного подключения счетчика:

    Каковы преимущества трехфазного счетчика электроэнергии?

    Преимущества трехфазного счетчика электроэнергии следующие:

    • Для работы тяжелых промышленных двигателей не требуется никаких дополнительных пускателей, поскольку он имеет достаточную мощность для обеспечения требуемого крутящего момента.
    • Чем больше количество фаз в системе питания, тем более плавным становится напряжение трехфазного питания.
    • Эта система дозирования помогает хорошо управлять большим оборудованием. Для коммерческих и промышленных нагрузок предпочтительнее трехфазные счетчики из-за высокой потребляемой мощности.
    • Для проведения электричества не требуется чрезмерного количества проводящего материала. Следовательно, эти счетчики являются более экономичным и экономичным решением.

    Однофазные и трехфазные счетчики электроэнергии: различия

    Вот сравнительный анализ однофазных и трехфазных счетчиков электроэнергии :

    • Поток электроэнергии в однофазном подключении осуществляется через один проводник, тогда как в трехфазное подключение, есть три отдельных проводника для электропередачи.
    • В однофазной системе измерения верхний предел напряжения может составлять 230 Вольт, тогда как в трехфазной системе верхний предел также может составлять 415 Вольт.
    • В однофазном счетчике для плавного потока электроэнергии в основном требуются два отдельных провода. А вот в трехфазном счетчике цепь можно завершить трехфазными проводами и одним нулевым проводом.
    • Трехфазный счетчик передает минимальную электрическую энергию по сравнению с однофазными счетчиками электроэнергии.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
