Компания “Винчи” осуществляет комплексные поставки широкого ассортимента электротехнических изделий: кабельно-проводниковой продукции; систем для прокладки кабеля и аксессуаров к ним; низковольтного, защитного и учетного оборудования; различного щитового оборудования, автоматов; электроустановочных изделий и удлинителей
Поставки осуществляются с сохранением основных принципов работы компании Винчи, таких как оперативность, внимание к деталям и ответственность. Позвоните нам или отправьте заявку по электронной почте, указанной в разделе контакты. Время ответа на Вашу заявку минимально. Мы можем как расценить Вашу текущую потребность, так и подобрать аналоги, оптимизировав стоимость и сроки поставки.
Основные преимущества работы с нами:
- складская программа, огромные объемы кабельной продукции, лотков и автоматов постоянно поддерживаются в наличии исходя из статистики продаж. Гибкие договорные отношения с производителями позволяют предоставлять минимальные сроки изготовления, в случае, если требуемая позиция отсутствует на складе.
- бесплатная доставка согласовывается отдельно. В первую очередь, мы ориентируемся на оптимальные цены на электротехническую продукцию, но все же в большинстве случаев Вы можете рассчитывать на бесплатную доставку до дверей Вашего объекта. Компания Винчи имеет собственную службу доставки, работающую оперативно и надежно.
- минимальные цены. Мы не сортируем клиентов на крупных и мелких, разовых или постоянных. Вы всегда можете рассчитывать, что Вам будут предоставлены индивидуальные условия сотрудничества. Компания Винчи заинтересована в построении долгосрочных и прочных отношений со строительно-монтажными организациями и промышленными предприятиями, основанных не только на предоставлении специальных ценовых условий, но и предоставлению возможности работать по пост оплате.
- оперативность, мы знаем насколько важно быстро и грамотно отреагировать на Вашу потребность, поэтому мы имеем возможность отправить машину на Ваш объект в день оплаты, без задержек связанных со стандартным использованием транспортных компаний или курьерских служб.
- комплексный подход, специалисты компании всегда проверят Ваш ассортимент на предмет выполнения поставленных задач, выявят возможные ошибки сметчиков, дадут советы по текущей или будущей докомплектации Вашего объекта.
Разновидности кабельной и проводной продукции
- С алюминиевыми жилами – АВВГ.
- Не распространяющий горение – ВВГнг.
- С плоским сечением жил – ВВГп
- С заполнением пространства под оболочкой – ВВГз.
Приведем краткую информацию о наиболее распространенных кабелях и проводах, которые могут быть использованы в производственно-складских помещениях, торговых комплексах и офисных зданиях. Это поможет вам в проведении ремонтных и монтажных работ, а так же при приобретении данных материалов. Итак, основные сведения о каждой категории кабелей и проводов:
Наиболее распространенная марка – ВВГ. Кабель имеет ПВХ изоляцию жил и оболочки. Материал жил – медь. Работает на напряжениях от 660 до 1000 вольт на частоте 50 Герц. Может иметь до 5-ти токопроводящих жил сечением 1,5 – 240 мм2.
В основном, используется сечение от 1,5 до 16 квадратов.Рабочий диапазон температур -50 ºС – +50 ºС. При достаточной прочности на порыв и излом, тем не менее, необходимо соблюдать минимально допустимый радиус изгиба равный десяти диаметрам.
Кабель обычно реализуется строительными длинами по 100 и 200 метров. Имеется цветовая маркировка жил. Производится следующих основных модификаций:
Электропровод
Наиболее часто применимы установочные, монтажные провода марки ПБПП или ПУНП
Имеет плоское сечение в разрезе. Жилы однопроволочные, до 3-х штук, сечением 1,5 – 6 мм. кв. ПВХ покрытие изоляции и оболочки. Используется для подключения постоянных осветительных приборов и розеток. Рассчитан на напряжение 25 вольт, частоту 50 Герц. Температурный диапазон – 15 ºС +50 ºС. Минимальный радиус поворота 10 значений диаметра. Выпускается модификация с многопроволочными жилами – ПБППг (отличается повышенной гибкостью), а так же модификация с алюминиевыми жилами – АПУНП. Всё это узко применяемые в быту провода.
ППВ
Снабжен медными жилами (до 3 штук) площадью сечения 0,75 – 6 мм. кв. и поливинилхлоридной изоляцией. Имеет плоскую форму, жилы разнесены друг от друга. Используется для электропитания постоянных осветительных приборов и монтажа электропроводки. Рассчитан на напряжение 450 Вольт и частоту 400 Герц. Производится в негорючем исполнении. Температура эксплуатации – 50 ºС + 70 ºС. Обладает водоотталкивающими свойствами. Имеет повышенную механическую прочность. Минимально допустимый поворотный радиус – 10 величин диаметра жилы. Модификация АППВ имеет алюминиевые жилы.
АПВ
Имеет одну алюминиевую жилу площадью сечения 2,5 – 16 мм. кв. при однопроволочном исполнении, и 25 – 95 мм. кв. при многопроволочном. Широко используется для прокладки электропроводки и осветительной сети, а так же в силовых распредщитах. Диапазон температур эксплуатации – 50 ºС +70 ºС. Обладает водоотталкивающими свойствами. Имеет повышенную механическую прочность. Минимально допустимый радиус поворота – 10 размеров диаметра. Выпускаемые модификации:
NYM
Электросиловой кабель с медными жилами. Имеет ПВХ изоляцию и негорючую ПВХ оболочку. Мелованная резина используется как наполнитель внутреннего пространства. Содержит до пяти многопроволочных жил площадью сечения 1,5 – 16 мм2. Рассчитан на напряжение 660 Вольт. Пригоден к прокладке вне помещений. Рабочие температуры – 40 ºС + 70 ºС. На открытом воздухе нуждается в защите от ультрафиолета. Значение допустимого радиуса скругления – не менее 4-х диаметров.
Сокращение от «гибкий кабель». Рассчитан на переменное напряжение 660 Вольт и частоту 400 Герц или на напряжение постоянного тока 1000 Вольт. Имеет эластичные жилы из меди (до 6-ти штук). Резиновая оболочка и изоляция. Температура эксплуатации – 60 ºС + 50 ºС. Обеспечивает подключение мобильных электроустройств: аппаратов для сварки, генераторов, тепловентиляторов. Отлично зарекомендовал себя для использования в любых погодных условиях.
- С алюминиевыми жилами – АВББШв.
- В негорючем исполнении – ВББШвнг.
- В негорючем исполнении с пониженным выделением газа и дыма при термическом воздействии – ВББШвнг-LS.
ВББШв
Медножильный электросиловой кабель, имеющий покрытие из брони (стальные ленты). Содержит максимум 5 сплошных или многопроволочных жил площадью сечения 1,5 – 240 мм. кв. Оболочка, изоляция и наполнитель – поливинилхлорид. Выпускается так же в негорючем исполнении. Номинальное напряжение 660 – 1000 Вольт. При постоянном токе используется модель кабеля с одной жилой. Предназначен для прокладки в грунте, в кабельной канализации и вне помещений с применением защиты от солнечного ультрафиолета. Обладает водоотталкивающими свойствами. Эксплуатационная температура – 50 ºС + 50 ºС. Используется для электропитания стационарного электрооборудования и электрификации отдельных объектов. Значение минимально допустимого радиуса поворота – 10 значений диаметра.
Основные производимые разновидности:
Электропровод
Наиболее часто применимы установочные, монтажные провода марки ПБПП или ПУНП
ПБПП
Имеет плоское сечение в разрезе. Жилы однопроволочные, до 3-х штук, сечением 1,5 – 6 мм. кв. ПВХ покрытие изоляции и оболочки. Используется для подключения постоянных осветительных приборов и розеток. Рассчитан на напряжение 25 вольт, частоту 50 Герц. Температурный диапазон – 15 ºС +50 ºС. Минимальный радиус поворота 10 значений диаметра. Выпускается модификация с многопроволочными жилами – ПБППг (отличается повышенной гибкостью), а так же модификация с алюминиевыми жилами – АПУНП. Всё это узко применяемые в быту провода.
ППВ
Снабжен медными жилами (до 3 штук) площадью сечения 0,75 – 6 мм. кв. и поливинилхлоридной изоляцией. Имеет плоскую форму, жилы разнесены друг от друга. Используется для электропитания постоянных осветительных приборов и монтажа электропроводки. Рассчитан на напряжение 450 Вольт и частоту 400 Герц. Производится в негорючем исполнении. Температура эксплуатации – 50 ºС + 70 ºС. Обладает водоотталкивающими свойствами. Имеет повышенную механическую прочность. Минимально допустимый поворотный радиус – 10 величин диаметра жилы.
- С медными жилами – ПВ1.
- Более гибкой конструкции с минимально допустимым радиусом поворота – 6 размеров диаметра – ПВ3
АПВ
Имеет одну алюминиевую жилу площадью сечения 2,5 – 16 мм. кв. при однопроволочном исполнении, и 25 – 95 мм. кв. при многопроволочном. Широко используется для прокладки электропроводки и осветительной сети, а так же в силовых распредщитах. Диапазон температур эксплуатации – 50 ºС +70 ºС. Обладает водоотталкивающими свойствами. Имеет повышенную механическую прочность. Минимально допустимый радиус поворота – 10 размеров диаметра. Выпускаемые модификации:
ПВС
Содержит медные многопроволочные жилы сечением 0,75 – 16 мм. кв. (до 5 шт.). Оболочка и изоляция из поливинилхлорида рассчитан на напряжение 380 вольт и частоту 50 Герц. Применяется для питания электрооборудования, осветительных приборов и розеток. Используется в удлинителях и бытовых электрошнурах. Устойчив к горению. Температура эксплуатации – 40 ºС + 40 ºС. Не чувствителен к многочисленным изгибам и механическим воздействиям.
ШВВП
Снабжен медными либо медно-лужеными гибкими многопроволочными жилами сечением 0,5 – 0,75 мм. кв. (до 3 шт.). Имеет поливинилхлоридную изоляцию и оболочку. Используется при напряжении 380 Вольт, частоте 50 Герц. Применяется для питания маломощной электроаппаратуры и освещения.
Кабель для передачи данных и сигналов связи
Коаксиальные кабели для антенн
Наиболее распространены в этой категории марки RG6, RG59, RG58, и РК75. к парам. Производят следующие модификации витых пар:
Коаксиал, по которому передают сигналы высокой частоты, используемые телевизионным и радиооборудованием. Конструкция содержит центральный медный проводник, окруженный полиэтиленовой изоляцией, алюминиевый экран (фольга), внешнюю проводящую луженую медную оплетку и поливинилхлоридную оболочку.
- Не имеющие общей защиты и экранирования – UTP.
- Имеющие фольгированный экран – FTP.
- С медным сетчатым экраном + экранированием каждой пары отдельно – STP.
- С фольгированным экраном + экранированием каждой пары отдельно – S/FTP.
РК75
Имеет проводник с сопротивлением 75 Ом. Идеален для транспортировки видеосигналов.
RG
Модификации этого коаксиального кабеля различаются характеристиками сопротивления, затухания и механической прочностью, а так же конструкцией экранов.
Кабели для компьютерных сетей
Кабели для передачи данных, конструктивно состоящие из «витой пары».
Витая пара
Каждая жила изолирована поливинилхлоридом или пропиленом. Дополнительно присутствует общая ПВХ оболочка. В оболочку вмонтирована специальная нить, позволяющая ее легко разделывать, получая доступ
Кабель и провод для телефонии
Делятся на магистральные (до 1200 пар) и распределительные (до 100 пар).
ТППэп
Наиболее распространенный в телефонии многопарный кабель. Имеет сечение жил 0,4, 0,5 и 0,64 мм. кв. каждая жила имеет изоляцию из полиэтилена. Снабжен внешней полиэтиленовой оболочкой. Предназначен для прокладки в кабельной канализации, подвеске по опорам, а в бронированном исполнении (ТППэпБ) для прокладки в грунте.
ТРВ
Провод предназначен для подсоединения телефонного аппарата абонента к распределительной коробке. Имеет одну или две пары. Сечение жил 0,4 либо 0,5 мм. кв. снабжен поливинилхлоридной изоляцией.
ТРП
В отличие от ТРВ имеет полиэтиленовую изоляцию и может прокладываться на открытом воздухе.
ШТЛП
Представляет собой шнур плоского сечения, содержащий многопроволочные медные жилы с полиэтиленовой изоляцией, сечением 0,08 – 0,12 мм. кв. Внешняя оболочка из поливинилхлорида. Обладает значительной гибкостью. Используется для внутренней телефонной разводки в зданиях.
ПРППМ
Имеет плоское сечение и цельные жилы (2 шт.) cc
cсечением 0,9 – 1,2 мм. кв. Изоляция полиэтиленовая. Может прокладываться вне зданий, по стенам, в грунтах и по опорам. Не чувствителен к температурным перепадам.
Кабели и провода специальных конструкций
Предназначены для прокладки в местах с повышенной или пониженной температурой, а так же с увеличенной влажностью.
РКГМ
Электросиловой провод с одной жилой сечением 0,75 – 120 мм. кв., повышенной гибкости и не чувствительный к термическому воздействию. В качестве изоляции использована кремнийорганическая резина. Оболочка из стекловолокна имеет термостойкую пропитку. Номинал напряжения 660 Вольт, частоты – 400 Герц. Обладает водоотталкивающими свойствами и не чувствителен к вибрациям. Нейтрален к агрессивной химической и биологической среде. Применяется для электропитания в котельных, саунах, помещениях с печами.
ПНСВ
Провод греющий с одной стальной жилой сечением 1,2 – 1,4 – 2 и 3 мм. кв. Имеет поливинилхлоридную или полиэтиленовую изоляцию. Рассчитан на напряжение 380 Вольт и частоту 50 Герц. Имеет повышенную термо и влагоустойчивость. Используется в конструкциях теплых полов.
ВПП
Имеет одну многопроволочную медную жилу сечением 1,2 – 25 мм. кв. снабжен полиэтиленовой изоляцией и полиэтиленовой или поливинилхлоридной внешней оболочкой. Рабочие напряжения 380 и 660 Вольт, частота 50 Герц. Не чувствителен к давлению. Используется в водных скважинах.
Силовые кабели со светодиодной подсветкой
Имея прозрачную оболочку, подсвечены изнутри разноцветной светодиодной гирляндой. Такой кабель может использоваться как элемент декора. Исчезновение подсветки, так же, может свидетельствовать об обрыве на линии.
Кабели с люминесцентным эффектом
Дешевле и эффективнее неоновых трубок для создания рекламных надписей и светящихся рисунков.
Разновидности кабельной и проводной продукции
При выполнении расчетов кабеленесущих систем руководствуются следующими нормативными документами:
СНиП 3.05.06-85 «Электротехнические устройства»;
ГОСТ Р 50571-15-97 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования»;
DIN VDE 0298-04;
DIN VDE 0639.
Габаритные размеры лотков и их расчет
Габаритные параметры лотков рассчитываются исходя из сечений кабелей, предполагаемых к прокладке. Необходимо так же учитывать свободное пространство между рядом лежащими кабелями. Формула для расчета полезного сечения кабелей – S = (2r)². В ней учтены изгибы и скручивания кабелей при прокладке.
Соотношение между токовой нагрузкой на кабели и поперечным сечением лотков (их площадью).
Электросиловой кабель, находящийся под напряжением может испытывать нагрев. Перегрев может вызвать порчу кабеля. Поэтому нельзя укладывать кабели на лотках вплотную друг к другу. Обязательно должен быть промежуток, который зависит от марки кабеля и его нагрузочных характеристик. Определение коэффициента умножения полезного сечения производится согласно нормативу DIN VDE 0298-4, 2003-08.
Согласно определенному полезному сечению кабеля принимается решение:
О числе кабельных рядов и способе их расположения в лотке;
О структуре кабеленесущей системы – сплошная, проволочная или перфорированная.
Определение площади лотка в поперечном разрезе происходит путем перемножения числа кабелей на величину полезного сечения кабеля. Обычно еще учитывается 30-ти процентный запас на развитие.
Рекомендуется укладывать кабели связи с низким тепловыделением в несколько рядов в более узких лотках с высокими бортиками, а электросиловые, греющиеся кабели выкладывать в один ряд в широких лотках с низкими бортиками.
От количества кабельных рядов зависит высота бортиков лотков. При этом кабели не должны выступать за них.
Несущая способность лотков
Несущую способность лотка определяет масса кабелей и частота расположения опор или подвесов.
Чтобы определить несущую способность экспериментальным путем, необходимо протестировать на весовую нагрузку все типоразмеры кабеленесущих конструкций. Это проблематично.
Для выполнения расчетов несущих способностей можно воспользоваться формулами из норматива DIN VDE 0639. сначала определяется удельный вес кабелей (единица измерения Н / м). Удельный вес кабелей разного типоразмера умножают на их число и получают общий вес всех кабелей.
Но лотки необходимо рассчитывать на максимально возможную нагрузку. Она определяется путем перемножения удельного веса на заданную вместимость. По нормативу DIN VDE 0639:
Лестничным лоткам соответствует удельный вес кабелей 0,028 кН / м * см²;
Металлическим и проволочным лоткам соответствует удельный вес кабелей 0, 015 кН / м * см².
Так же можно выполнить расчет несущей способности лотков, отталкиваясь от данных производителя.
Влияние частоты расположения опор и подвесов на несущую способность лотков
Стандартный шаг лотковых подвесов должен быть не более 1,5 метров. В реальности это может быть неосуществимо по различным причинам. Производители тестируют лотки на нагрузку в зависимости от расположения подвесов и предоставляют информацию по разным маркам кабеленесущих конструкций в виде диагра
как правильно подобрать подходяшие для дома или квартиры Все виды электрических проводов и их назначение
Основными элементами силовых кабелей, которые имеются в любой электроустановке и предназначены для передачи электрической энергии, являются токопроводящие жилы, изоляция, оболочка и защитные покровы. (В некоторых типах есть еще экран, заполнители и защитное заземление.)
Главное различие между силовыми кабелями разного типа состоит в применении в их конструкции разных материалов для изготовления жил и изоляции, а также в типе оболочки.
Кабельные жилы могут быть многопроволочными или однопроволочными, а также различаться по форме: они бывают сегментные, секторные, круглые и т.п.
В этой статье мы обсудим, какие материалы используются для кабельных жил.
Основные материалы для изготовления жил кабелей — это алюминий и медь . Сравним их.
(Стоит сказать, что изготавливаются жилы для кабелей и из стали, а также биметаллические. Однако, в силу плохой проводимости, они очень редко используются на практике, поэтому о них мы ниже говорить не будем.)
В изготовлении силовых кабелей первое место среди материалов занимает электротехническая медь, которую получают в процессе электролитического рафинирования. Данный процесс недешев, однако именно он дает наиболее качественный проводник. Из шести классов токопроводящих жил, на которые согласно ГОСТу подразделяется данная продукция, лишь медь подходит для применения в изделиях всех классов, в том числе в кабелях повышенной гибкости.
Алюминий занимает второе место среди используемых материалов в сфере производства проводов и кабелей. Но так как цены на медь с 2008 года выросли в четыре раза (да и до этого медь была намного дороже алюминия), значение алюминиевой катанки все увеличивается. Свойствами алюминия (низкой стойкостью на излом) обусловлено то, что жилы из него не используют в гибких кабелях, а только для стационарной прокладки.
Провода из меди могут выдерживать больше изгибов в одном и том же месте, чем алюминиевые (восемьдесят против двенадцати). Но если речь идет о, например, квартирной проводке, спокойно лежащей внутри стены, то стойкость к изгибам, разумеется, теряет значение.
Жилы из меди сечением до 12 мм 2 делают однопроволочными, 25—95 мм 2 могут быть много- или однопроволочными, а с 120 до 800 мм 2 уже только многопроволочными.
Алюминий более мягок, а потому однопроволочные жилы из алюминия могут быть толще. Для алюминиевых жил те же самые цифры выглядят следующим образом: меньше 35 мм 2 — одно-, 50—240 мм 2 — одно- или много-, и от 300 до 800 мм 2 — исключительно многопроволочные.
С точки зрения устойчивости к окислению ситуация в целом одинакова, окисление алюминия, о котором говорят его противники, происходит лишь на поверхности, тогда как внутри жила сохраняет превосходные электропроводящие свойства. Примерно та же ситуация с медью – окисление идет поверхностно, но у меди еще и гораздо медленнее.
Алюминиевые жилы чаще применяют в промышленности (сварочной и металлургической), тогда как медные в основном являются материалом для электротехники и прокладки кабелей в жилых зданиях. Кроме того, для алюминиевого кабеля характерен гальванический эффект, который ведет к электрокоррозии и снижает эффективность провода. Поэтому, несмотря на дороговизну медного кабеля, в особенно ответственных конструкциях применяют именно его.
При выборе медного кабеля стоит быть аккуратным. Если в жилах силового кабеля используются неочищенная или вторичная медь, это резко снижает не только стоимость производства такого кабеля, но и его качество. Однако ни микрометр, ни весы не помогут вскрыть этот недостаток — здесь понадобится омметр – сопротивление кабеля из неочищенной меди выше эталонного сопротивление чистой медной жилы.
Итак, какие нужно сделать выводы? Алюминиевый кабель намного дешевле медного, но уступает ему почти по всем остальным параметрам. Соответственно, перед тем как выбрать алюминий, нужно тщательно взвесить, не повлияет ли какой-либо из его недостатков на использование. Только если вы абсолютно уверены, что кабель не придется часто перекладывать или прокладывать в труднодоступных местах, не придется сильно перегибать, от него не потребуется работать под высокими напряжениями и не потребуется работать в течение долгого времени (десятилетий), то можно взять именно алюминий. Во всех остальных случаях (а также если есть сомнения) рекомендуем медь.
Одним из самых важных составляющих любой энергосистемы является электропроводник. Этими проводниками пронизаны все здания, сооружения, машины и механизмы. Именно они представляют собой канал передачи электроэнергии и информационных сигналов. В настоящее время в нашей стране производится почти 20 тысяч различного рода проводов и кабелей. Диапазон их размеров очень широк: от самых тонких для подключения электронных устройств до кабелей огромного размера, которые способны проводить тысячи киловольт электроэнергии.
Ассортимент электрических проводников для бытовых нужд не так велик, но и он требует определенных знаний, так как для электроснабжения разных устройств, требуются соответствующие провода и кабели. Прежде всего, необходимо разобраться с такими терминами как кабель, провод, жила кабеля, изоляция и шнур .
ЖилаЖилой называется металлический сердечник каждого электропроводника. Она может быть одиночной или состоять из нескольких проволок. Жилу, которая состоит из единичной проволоки, принято называть однопроволочной, а если в ней несколько проволок, то ее называют многопроволочной, она очень гибкая. Различной может быть и форма сечения, которая бывает и плоской и секторной. Нельзя путать такие понятия как многопроволочная жила и многожильный кабель, о котором будет рассказано ниже.
Жилы выполняются из разных проводящих материалов. Это могут быть алюминий, медь или алюмомедь. В соответствии с последними требованиями ПУЭ алюминиевые проводники должны быть заменены на медные. В последнее время, когда были разработаны теплые полы, стали применяться проводники из нихрома. Этот сплав обладает высоким сопротивлением, что позволяет проводнику сильно нагреваться, подобно тому как происходит нагрев спирали в лампе накаливания.
Площадь сечения жилы – одна из самых главных ее характеристик, которая всегда указывается производителями всех электрических проводников. Измерять сечение иногда приходится самостоятельно, для чего можно использовать штангенциркуль или простую рулетку.
Нужно произвести замер диаметра жилы, а затем по известной из школьной геометрии формуле определения площади круга: S=πr², где r – это радиус, то есть ½ замеренного диаметра жилы, а число π равно 3,14, определяют площадь ее сечения. Сечение принято измерять и обозначать в мм².
Для многопроволочных жил самостоятельное определение сечения несколько усложняется. Требуется все жилы очистить от изоляции, намотать их на предмет круглого сечения, которыми могут быть гвоздь большого диаметра или отвертка, в виде спирали, измерить длину этой спирали, а диаметр определится путем деления измеренной длины на число намотанных витков. Есть еще один способ, когда измеряют диаметр отдельной проволоки, умножают его на общее количество жил, а сечение вычисляют с помощью формулы S=0,785d², d – измеренный диаметр одной проволоки.
ИзоляцияСледует иметь представление об изоляции , материале проводника электрической энергии, который препятствует его протеканию. Изоляция – это диэлектрик, наносится на жилы, предназначенные для проведения электрического тока. К диэлектрикам относятся такие материалы как керамика, стекло, поливинилхлорид, целлулоид. Сейчас для изоляции применяются материалы, предназначенные не только для выполнения своей основной функции – защиты человека от поражения его электротоком, но и обеспечивающие защиту кабелей от повреждений механического характера и негативного воздействия повышенной влажности или высоких температур.
Провод
Когда жила или несколько таких жил, используемые для проведения электрического тока, производят соединение источника электроэнергии и потребителя, то ее называют проводом . Провода бывают разными: голыми или изолированными. Если помимо собственной изоляции, покрывающей каждую жилу, у провода имеется дополнительная оболочка, защищающая его от всевозможных воздействий внешней среды, то он является защищенным.
Примеры таких проводов: АПНР и ПРВД. Защищенные провода и по внешнему виду, и по многим характеристикам похожи на кабель. В быту используется, в большинстве случаев, изолированный провод, а неизолированные (голые) провода применяют в тех местах, где к ним нет доступа человеку в целях его безопасности, например, при прокладке воздушных линий. Самыми распространенными в быту являются марки ПВ, ПВ-3, АППВ, ППВ.
КабельГлавное отличие кабеля от провода заключается в том, что в его составе имеются либо одна, либо несколько изолированных жил, которые имеют еще одну защитную оболочку из таких материалов как полимеры, резина или даже металл.
Кабели могут быть защищены не только внешней изоляцией, для их защиты их от разного рода внешних воздействий применяются разные наполнители. Например, кабель, покрытый металлическими летами, свитыми в спираль, называют бронированным, его можно прокладывать в земле.
ШнурШнуром называют провод, в который входят несколько многопроволочных жил. У каждой из них есть собственная изоляция, а сверху они имеют покрытие из пластика или резины. Раньше это покрытие делалось из синтетической ткани. Применение электрические шнуры нашли в быту для подключения техники к сети электропитания.
Гибкость позволяют сгибать и скручивать их без боязни повредить изоляцию или сломать жилы. Для бытовых приборов, у которых подключение к сети заземления является обязательным условием их безопасной работы (стиральные машины, электрочайники и т.д.), применяют шнуры с тремя и более жилами. Для осветительных приборов (люстры, бра, торшеры) достаточно применение двухжильных шнуров.
Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение – это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм 2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.
Стандартный ряд сечений
Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).
Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм 2 . Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.
Полезно знать
Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 – алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.
Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.
При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм 2 . Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм 2 .
Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах , в случае появившейся такой необходимости.
На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.
Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм 2 и их вполне хватает.
Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм 2 . Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.
Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.
Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.
Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов. Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности.
Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально тщательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.
Мы будем рассматривать кабели, пригодные только для электрической проводки внутри или извне помещения . Все остальные типы электрокабелей – тема отдельной статьи. Чем отличается кабель от провода, узнайте .
Электрокабели могут быть:
- Алюминиевыми
- Медными
В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.
Соответственно, при одинаковом медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.
Тем не менее, алюминий дешевле меди , поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.
Кроме металла токопроводящей жилы, электрокабели делятся на:
- Одножильные . Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
- Многожильные . Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.
ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.
Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.
Для скрытой проводки: технические характеристики
Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного , или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.
Для монтажа вне помещений
Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ . Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.
Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.
Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ . Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.
В комнатах с повышенной влажностью
Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка . Особенно это относится к объектам, где повышена не только влажность, но и температура.
Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.
ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.
Размеры и расчет сечения алюминиевых и медных
Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:
- Посчитать суммарную мощность всех электроприборов в жилище . Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
- Посчитать суммарную мощность приборов для каждого помещения . Это позволяет выбрать нужное сечение энергокабеля, который будет прокладываться в каждой из комнат.
- Входящий кабель завести на клеммник и через сделать по помещениям, с учетом сечения кабеля для каждой комнаты отдельно.

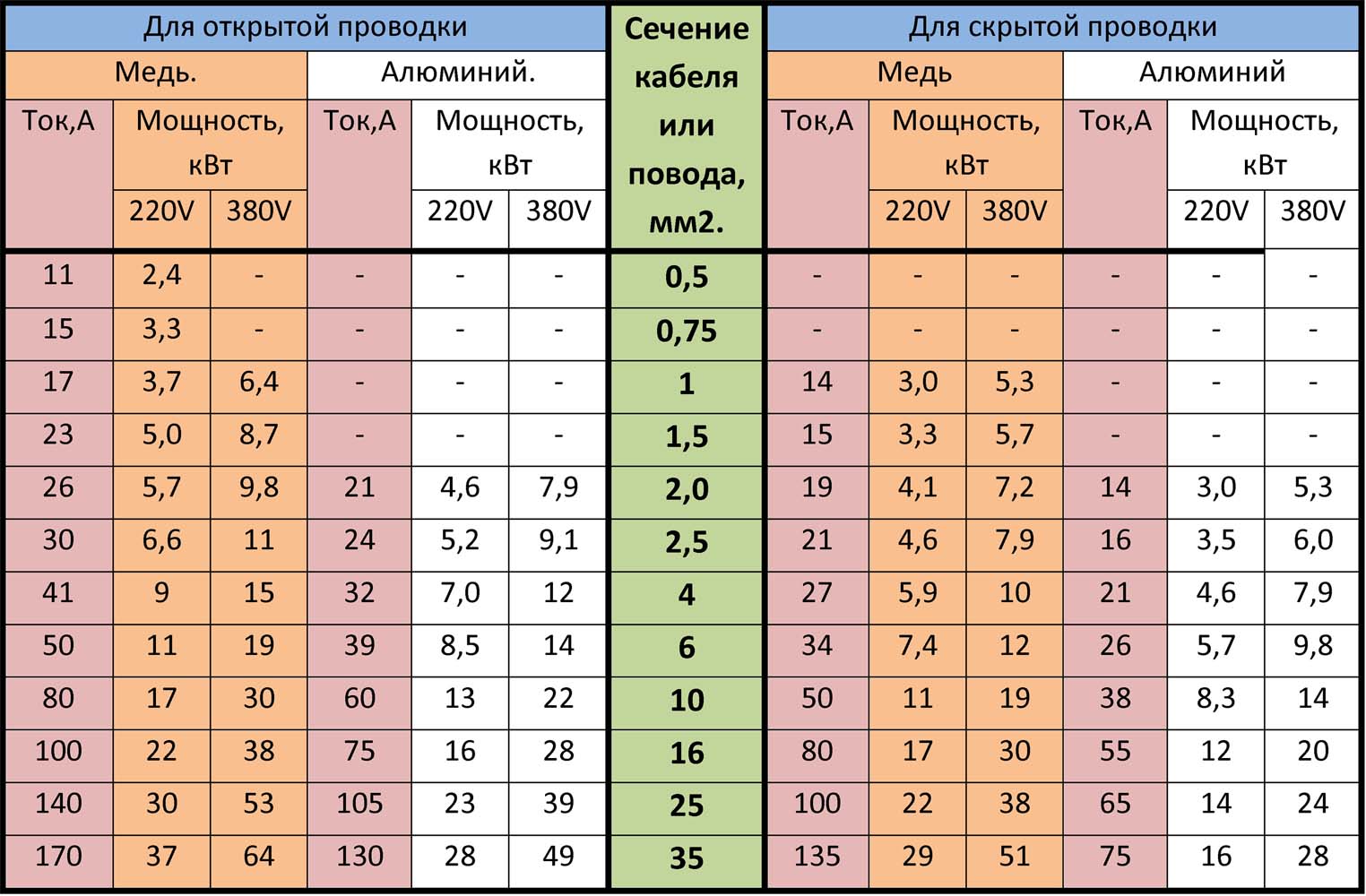

Сечение кабеля от мощности считают по специальной таблице , которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса.
Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:
- Медный: 21 ампер (4,6 кВт при 220В)
- Алюминиевый: 16 ампер (3,5 кВт при 220В)
Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.
В данном видео подробно рассматривается, как при ремонте или замене электропроводки самому правильно рассчитать сечение электрического кабеля или провода:
Выбор, чему придавать значение при покупке
Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.
При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:
При покупке непременно придавайте значение всем надписям, где указаны:
- ГОСТы
- завод-изготовитель
- марка
На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя .
Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:
- ПУНП
- ПУНГП
- ПУВП
- ПБПП
Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.
Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.
Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.
Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта , пожаробезопасности и надежности вашего жилища.
Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:
как правильно подобрать подходяшие для дома или квартиры
Стандартные сечения проводов и кабелей
Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.
Стандартный ряд сечений
Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).
Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм2. Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.
Полезно знать
Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.
Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.
При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.
Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.
На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.
Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.
Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.
Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.
Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.
Напоследок рекомендуем просмотреть полезное видео по теме:
Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!
Будет полезно прочитать:
Нравится(0)Не нравится (0)samelectrik.ru
Основные виды кабелей и проводов, используемые при монтаже проводки
Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов. Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности.
Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально тщательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.
Разновидности электрических шнуров и их назначение
Мы будем рассматривать кабели, пригодные только для электрической проводки внутри или извне помещения. Все остальные типы электрокабелей – тема отдельной статьи. Чем отличается кабель от провода, узнайте здесь.
Электрокабели могут быть:
- Алюминиевыми
- Медными
В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.
Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.
Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.
Кроме металла токопроводящей жилы, электрокабели делятся на:
- Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
- Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.
ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.
Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.
Для скрытой проводки: технические характеристики
Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.
Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:
- АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.
- ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.
- ПВС – электрокабель круглый, имеющий медные многожильные проводники
- ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
- Или импортный NYM– аналог ВВГнг. Бывает только круглым.
Наружная электросеть
В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.
В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом.
Для монтажа вне помещений
Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.
Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.
Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.
В комнатах с повышенной влажностью
Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.
Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.
ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.
Размеры и расчет сечения алюминиевых и медных
Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:
- Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
- Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение энергокабеля, который будет прокладываться в каждой из комнат.
- Входящий кабель завести на клеммник и через автоматы сделать схему разводки по помещениям, с учетом сечения кабеля для каждой комнаты отдельно.
Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса.
Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:
- Медный: 21 ампер (4,6 кВт при 220В)
- Алюминиевый: 16 ампер (3,5 кВт при 220В)
Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.
В данном видео подробно рассматривается, как при ремонте или замене электропроводки самому правильно рассчитать сечение электрического кабеля или провода:
Выбор, чему придавать значение при покупке
Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.
При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:
- ШВВП — белый
- ВВГ — черный
- ПВС – оранжевый, белый
- NYM — серый
При покупке непременно придавайте значение всем надписям, где указаны:
- ГОСТы
- ТУ
- завод-изготовитель
- марка
На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.
Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:
- ПУНП
- ПУНГП
- ПУВП
- ПБПП
Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.
Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.
Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.
Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта, пожаробезопасности и надежности вашего жилища.
Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:
elektrik24.net
Сечение провода – 110 фото правильного выбора в зависимости от необходимой мощности
Качество и длительность функционирования электрической проводки в жилище напрямую зависит от оптимального подбора кабеля. Поэтому ещё на стадии покупки кабеля нужно обращать внимание на такие аспекты, как сечение провода по току и мощности, а также его диаметр.
Краткое содержимое статьи:
Подбор размеров сечения с учётом нагрузки и тока
Самым простым вариантом подбора провода соответствующего размера считается расчет сечения под нагрузку, то есть изначально высчитывается общая мощность всех электрических приборов, которые подключены к электрической линии.
Для того чтобы осуществить расчёт нужно выполнить следующие действия:
Изначально следует проанализировать, какое электрическое оборудование может одновременно использоваться в помещении. К примеру, один член семьи купается, вследствие чего функционирует бойлер, параллельно с этим он заправил стиральную машину грязными вещами, другой член семьи готовит кофе с помощью кофейной машины, третий – сушит волосы феном и т.д. Может быть, большое количество разных вариантов.
После этого нужно взять все технические паспорта выделенных электрических приборов и прибавить их мощность. В случае отсутствия технических паспортов, можно найти в интернете ряд таблиц, где указана примерная мощность каждого электрического агрегата, для подсчёта сечения проводов.
Если итоговая сумма получилась 9,5 кВт, но это значение отсутствует в таблицах ПУЭ, тогда значение округляется в большую сторону. В нашем случае это 10,1 кВТ и кабель с сечением равным шести квадратным миллиметрам. Таким же образом определяется и сечение кабеля с учётом значения тока.
Расчёт размеров сечения кабеля с помощью специального оборудования
Людям, которые не имеют понятия, как определить сечение провода, на помощь приходят специальные инженерные приборы. В число таких приборов включены микрометр и штангенциркуль.
Этот способ расчёта причислен к наиболее точным, и единственный его недостаток заключается в довольно высокой стоимости. То есть, если человеку нужно один раз произвести вычисление размеров сечения кабеля, то использование такого оборудования является нецелесообразным. Поэтому такие инструменты, в большинстве случаев, приобретают люди, которые ежедневно занимаются установкой электрических проводок.
После того как будет использован инструмент, нужно продолжить расчёты. Для этого, число «Пи», то есть, 3,14 делится на 4. Полученное число должно быть равно 0,785 умноженному на диаметр в квадрате.
Использование линейки
Людям, которые сталкиваются с необходимостью произвести расчёт сечения кабеля очень редко подойдет менее затратный способ, а именно: использование линейки. С её помощью можно осуществить расчёт сечения кабеля по его диаметру. Кроме линейки, следует подготовить проволоку средней длины и простой карандаш.
Если ознакомившись с перечнем нужных вещей, вы так и не поняли, как рассчитать сечение, тогда нужно следовать такой инструкции:
- производится зачистка жилы от изоляции;
- жила плотно накручивается на карандаш;
- с помощью линейки производиться измерение суммарной длины намотки.
Особенность этого метода измерения заключается в том, что следует осуществить измерение суммарной длины намотанного проводника и полученное значение поделить на число равное количеству жил. Полученное значение — это диаметр, который нужно определить.
Несмотря на кажущуюся простоту, этот метод расчётов обладает определёнными нюансами, на которые стоит обратить внимание:
- чем большее количество жил получиться намотать на карандаш, тем точнее будет итоговый результат, минимально допустимое количество жил – 15, если их будет меньше, то итоговый результат будет иметь слишком большое отклонение;
- витки следует прижимать друг к другу как можно плотнее, присутствие большого расстояния между витками, провоцирует увеличение погрешности в итоговом результате;
- процесс измерения следует провести несколько раз, это поспособствует уменьшению погрешности.
Стоит также обратить внимание на фото представленного метода расчёта сечения провода. Как можно заметить, на карандаш можно намотать только тонкие проводники, толстый кабель накрутить будет очень сложно.
Соединение проводов с разным сечением
Мало кому везёт настолько, что во время монтажа в доме электрической проводки, им приходиться соединять кабеля с одинаковым сечением. В большинстве случаев задача сложнее, поскольку осуществляется соединение проводов разного сечения.
Выполнить это действие можно с помощью нескольких методов:
Используя скрутку в комбинировании с пайкой или сваркой. Это наиболее популярный метод. Разрешено осуществлять скрутку кабелей, соседствующих сечений, к примеру, 2,5 и 4 мм2. Если же диаметр кабелей сильно разнится, то качественной скрутки уже не добиться.
Во время скрутки нужно тщательно контролировать то, чтобы жилы обвивали друг друга. Тонкий провод ни в коем случае, не должен накручиваться на толстый, поскольку это может спровоцировать ухудшение электрического контакта.
Только после того, как все эти моменты будут проконтролированы можно, переходить к пайке или сварке. Если упустить хоть один из этих моментов, не исключено, что в доме будут возникать частые замыкания.
Используя винтовые зажимы. С помощью таких зажимов имеется возможность с одной стороны завести кабель одного сечения, а с другой стороны кабель другого сечения. Зажим каждой жилы осуществляется отдельным винтом.
Для того чтобы обеспечить себе качественную электрическую проводку следует обратить внимание на токовую нагрузку зажимов, последняя цифра их типа и описывает максимально допустимую нагрузку тока.
Используя универсальные самозажимные клеммы. У таких зажимов присутствуют специальные «гнёзда», куда вставляется каждая жила. Имеется возможность вставить в одно отверстие кабель с сечением в 1,5 мм2, а в другое – 4 мм2, это не окажет никакого негативного воздействия на исправность работы проводки.
Существует масса методов осуществить расчёт сечения кабеля и человек в зависимости от своих умений уже может самостоятельно подобрать для себя наиболее подходящий метод исчисления. Главное, понимать, что при отсутствии даже базовых знаний в электрике, представленную работу лучше всего доверить профессионалу.
Фото проводов с разным сичением
electrikmaster.ru
Виды кабелей, проводов и шнуров
Виды кабелей, проводов и шнуров
Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.
Силовые кабели
Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.
ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².
В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².
ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.
В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.
Кабель ВВГ в разрезе
Разновидности кабеля ВВГ:
- АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;
Кабель АВВГ
- ВВГнг— кембрик с повышенной негорючестью;
Кабель ВВГнг LS
- ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
- ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.
NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.
Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ
Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.
Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.
Кабель КГ
КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.
Примечание
КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.
ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.
Кабель ВББШв
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.
Модификации:
АВББШв — кабель с алюминиевой жилой;
ВББШвнг — негорючий кабель;
ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.
Провода
Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.
Провод ПБПП
Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.
ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.
Провод ПУГНП
К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.
Примечание
В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).
Внимание!
Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.
ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.
АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.
Провода ППВ и АППВ
АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².
Провод АПВ
Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.
Провод ПВ 1
Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.
Характеристики провода ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.
Провод ПВ 3
Примечание
Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.
ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.
Провод ПВС
ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.
ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.
Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.
Провод ШВВП
Кабели для передачи информации
Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.
Коаксиальный кабель RG-6
Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.
Кабель РК 75
Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.
Коаксиальный кабель с наконечником
Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.
Кабель РК 75 в разрезе
Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.
Витая пара
Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.
Витая пара в разрезе
В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:
- UTP, или незащищенная, без общего экрана для пар проводов;
- FTP, или фольгированная, с экраном из алюминиевой фольги;
- STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
- S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
Наконечник RJ-45 для подсоединения к компьютеру
Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.
Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ
Телефонные кабели и провода
Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.
ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран
ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.
Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.
Телефонный провод ТРВ
ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.
Провод ТРП
ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.
Провод ШТЛП
ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.
Провод ПРППМ
ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.
Специальные виды кабелей и проводов
Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.
Провод РКГМ
РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.
Провод ПНСВ
ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.
Провод ВПП
ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.
Светодиодный кабель
Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.
Электролюминесцентный кабель
Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.
Что бы еще почитать?
remstd.ru
Провод. Какие бывают сечения, марки проводов. Какие провода лучше использовать?
В электротехнике проводом принято называть металлический проводник, который имеет в своей структуре одну или несколько жил, по которым проходит электрический ток. Токопроводящая жила может состоять из одной (однопроволочная) или нескольких (многопроволочная) медных или алюминиевых проволок, скрученных вместе.
Следует отметить, что если провод состоит из нескольких жил, то его гибкость будет намного больше по сравнению с проводом с однопроволочной жилой.
Как уже говорилось, жилы проводов, которые используются для изготовления электроустановок или прокладки электропроводки, изготавливают из меди или алюминия.
В целях экономии чаще всего используют алюминиевые провода, так как их стоимость значительно ниже по сравнению с медными.
Стандартные сечения медных жил бывают следующими: 0,5; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500 и 800 мм2.
Алюминиевые провода будут иметь такие же сечения, только их начинают изготавливать с сечения 2,5 мм2.
Если сечение медного провода не превышает 10 мм2, то он может быть как однопроволочным, так и многопроволочным. Аналогичное утверждение верно и для алюминиевых проводов с сечением не более 25 мм2. Жилы большего сечения всегда будут многопроволочными.
Основные конструкции проводов приведены на рис. 1.
Рис. 1. Конструкции проводов: а — ПВ, АПВ; б — ППВС, АЛПВС, ПППС, АПППС; в – ППВ, АППВ, ППП, АППП, АППР; г – ПР, АПР; д – ПРД, ПРВЖ; е — ПУНП; ж — ПРФ, ПРФл; АПРФ; 1 — токопроводящая жила; 2 — изоляция жилы; 3 — разделительное основание; 4 — оплетка из хлопчатобумажной ткани; 5 — оплетка для ПРД из хлопчатобумажной пряжи, для ПРВД из ПВХ пластиката; 6 — оболочка из ПВХ-пластиката; 7— обмотка хлопчатобумажной пряжей; 8 — скрутка жил и обмотка бумажной пряжей; 9 — металлическая оболочка с фальцованным швом из сплава АМЦ или латуни
Провода классифицируются в первую очередь по наличию изоляционного слоя – голые и изолированные. В случае с изолированным проводом жила, по которой будет проходить электрический ток, должна находиться в оболочке из резины, поливинилхлорида или винипласта.
Для того чтобы провод был тщательно защищен от разного рода механических повреждений или воздействия внешней среды, изоляция бывает покрыта оплеткой из хлопчатобумажного материала, которую предварительно пропитывают противогнилостным составом.
Если изоляция провода, который проложен на вибрирующем механизме или же на участке, где имеется риск повреждения, то он должен иметь дополнительную защиту, изготовленную из оплетки из стальной оцинкованной проволоки.
По маркировке провода можно многое узнать о его ключевых характеристиках:
— А — голый, изготовленный из алюминия, многопроволочный, площадь сечения жил находится в промежутке от 16 до 25 мм2;
— АС — голый, сделанный из алюминия, многопроволочный, внутри него будет находиться сердечник, изготовленный из оцинкованной проволоки. Площадь сечения жил будет от 16 до 40 мм2;
— АСУ — точно такой же провод, как и АС, только площадь сечения будет значительно больше – от 120 до 400 мм2;
— М — провод без изоляционного слоя, изготовленный из меди. Сечение токопроводящей жилы 4,6 и 10 мм2. В этом случае провод будет однопроволочным. В случае если он состоит сразу из нескольких жил, то его суммарное сечение будет составлять 16 мм2 и даже больше;
— ПРГ — провод с гибкой проводящей жилой, изготовленный из меди, жила помещена в изоляционный слой, выполненный из резины, в качестве изоляции может выступать оплетка из хлопчатобумажной пряжи. Сечение такого провода, как правило, находится в промежутке от 7,5 до 25 мм2;
— ДПРГ — двужильный гибкий провод, сделанный так же из меди и помещенный в резиновую или хлопчатобумажную изоляцию;
— ПРФ и АПРФ — первый провод изготовлен из меди, а второй — из алюминия. В таких проводах может находиться одна, две или три жилы, изолированных друг от друга с помощью резиновой изоляции. Весь провод дополнительно обмотан прорезиненной тканью и покрыт металлической оболочкой. Сечение проводов составляет от 5 до 15 мм2;
— ПРШП — медный провод с изготовленной резиновой изоляцией. Его обматывают резиновой тканью. Количество жил может быть различным: 1—3, 4-10, 5-30. Сечения также будут соответствующими — 1—95; 1—10; 1-2,5 мм2;
— ПРТО — провод, изготовленный из меди, помещенный в изоляционный материал, в качестве которого выступает резина. Внешним слоем такого провода является оплетка из хлопчатобумажной пряжи, его сечение составляет от 2 до 8 мм2;
— АПРТО — провод, аналогичный предыдущему, только в этом случае проводящая жила изготовлена из алюминия и ее сечение несколько больше — от 4 до 12 мм2;
— ПВ — медный провод с одной проводящей электрический ток жилой, помещенной в изоляционный слой, изготовленный из поливинилхлорида. Сечение такого провода составляет от 2 до 6 мм2;
— ППВ — также медный провод, но он имеет плоскую форму, сам по себе негибкий. Может включать в себя 2—3 токопроводящие жилы, которые изолированы друг от друга, их дополнительно разделяют пластикатом, сделанным из поливинилхлоридных материалов;
— ППГВ — провод, аналогичный предыдущему, но имеющий необходимую гибкость;
— АППВ — такой же провод, только жилы изготовлены из алюминия;
— АПВ — алюминиевый провод, помещенный в изоляцию из поливинилхлоридных материалов с площадью поперечного сечения провода от 2,5 до 10 мм2.
Если провода имеют марку М, А, АС, АСУ, то они больше всего подойдут для изготовления воздушных линий электропередач, напряжение в которых составляет до 1000 В или даже немного больше.
Прокладывают такие провода на изоляторах, которые должны быть закреплены на опорах.
ПР и АПР используются в осветительных и силовых сетях, это можно делать как в помещениях, так и вне их. Они вполне подойдут для прокладки в пожароопасных помещениях и во вторичных цепях (например, в изоляционных трубах, на изоляторах, внутри бетонных или же металлических перекрытий, с прокладкой под провода изолирующих материалов).
ПРГ применяют для подключения различных электрических машин и приборов как внутри, так и вне зданий. Такие провода разрешается помещать в металлические рукава.
ПВ и АПВ лучше всего подойдут для изготовления осветительных и силовых сетей внутри помещений. Тип помещения может быть любым — сухим, сырым, особо сырым, с парами кислот или щелочей. Температура окружающей среды для такого типа проводов должна быть не более 40 “С. Этот тип проводов используется в осветительных щитах, пусковых ящиках, а также в закрытых шкафах, предназначенных для сооружения вторичных цепей, например в трубках, на изоляторах. Их можно укладывать на металлические или бетонные поверхности, только под провода необходимо в обязательном порядке уложить изолирующий материал.
ПГВ применяют для изготовления осветительных и силовых цепей, для сооружения вторичных цепей, их разрешается прокладывать в трубках и рукавах, изготовленных из металла.
ПРТО, АПРТО являются наиболее подходящими для изготовления силовых и осветительных сетей в помещениях, где не наблюдается опасность взрыва. Также их допустимо укладывать на вибрирующие поверхности машин, агрегатов и кранов. Кроме того, их применяют в тех случаях, когда вскрытие трубопровода будет достаточно проблематично, также их зачастую используют во вторичных цепях электропроводки.
ГТРГТ, ПРШП также подходят для прокладки силовых и осветительных сетей, сооружения вторичных цепей. Они используются для прокладки электропроводки в станках и механизмах даже в том случае, если на провод будет оказываться механическое воздействие. Однако не следует допускать, чтобы на такой провод действовали масла или эмульсии.
ПРФ, АПРФ прокладывают в сухих помещениях даже при условии, что на провод будет оказываться незначительное механическое воздействие. Эти провода используют в тех случаях, когда открытую проводку нужно изготовить незаметной, то есть открыто с закреплением с помощью скоб. Данные провода подходят для сооружения осветительных и силовых электрических сетей.
АР, АРД прокладываются в таких помещениях, где от провода не требуется значительной гибкости. Они подходят для сооружения осветительной электросети, напряжение которой не будет превышать 220 В.
ДПРГ допустимо использовать как внутри, так и снаружи строений, также они вполне подойдут для сооружения электросети в сыром помещении. Напряжение в сети, изготовленной из подобных проводов, не должно превышать 220 В. Такие провода используются там, где от них будет требоваться значительная степень гибкости, например внутри осветительных арматур.
ППВ, АППВ прокладывают в сухих и сырых помещениях по стенам и потолкам. Такие провода в состоянии выдержать напряжение до 500 В. Их открыто крепят с помощью гвоздей или скоб. Такой тип проводов подходит для осветительной проводки.
АППВС пригодны для сооружения проводки в сухом или сыром помещении. Напряжение в сети не должно превышать в этом случае 600 В. Данный тип проводов подходит для скрытой проводки, для ее прокладки под слоем штукатурки.
www.eti.su
Рассчитываем сечение проводов и кабелей по току и мощности с таблицами
При устройстве электропроводки необходимо заранее определить мощности потребителей. Это поможет в оптимальном выборе кабелей. Такой выбор позволит долго и безопасно эксплуатировать проводку без ремонта.
Кабельная и проводниковая продукция весьма разнообразна по своим свойствам и целевому назначению, а также имеет большой разброс в ценах. Статья рассказывает о важнейшем параметре проводки – сечении провода или кабеля по току и мощности, и как определить диаметр – рассчитать по формуле или выбрать с помощью таблицы.
Общая информация для потребителя
Токонесущая часть кабеля выполняется из металла. Часть плоскости, проходящей под прямым углом к проводу, ограниченная металлом, называется сечением провода. В качестве единицы измерения используют квадратные миллиметры.
Сечение определяет допустимые токи, проходящие в проводе и кабеле. Этот ток, по закону Джоуля-Ленца, приводит к выделению тепла (пропорционально сопротивлению и квадрату тока), которое и ограничивает ток.
Условно можно выделить три области температур:
- изоляция остается целой;
- изоляция обгорает, но металл остается целым;
- металл плавится от высокой температуры.
Из них только первая является допустимой температурой эксплуатации. Кроме того, с уменьшением сечения возрастает его электрическое сопротивление, что приводит к увеличению падения напряжения в проводах.
Однако, увеличение сечения приводит к увеличению массы и особенно стоимости или кабеля.
Из материалов для промышленного изготовления кабельной продукции используют чистую медь или алюминий. Эти металлы имеют различные физические свойства, в частности, удельное сопротивление, поэтому и сечения, выбираемые под заданный ток, могут оказаться различными.
Узнайте из этого видео, как правильно подобрать сечение провода или кабеля по мощности для домашней проводки:
Определение и расчет жил по формуле
Теперь разберемся, как правильно рассчитать сечение провода по мощности зная формулу. Здесь мы решим задачу определения сечения. Именно сечение является стандартным параметром, по причине того, что номенклатура включает как одножильный вариант, так и многожильные. Преимущество многожильных кабелей в их большей гибкости и стойкости к изломам при монтаже. Как правило, многожильные изготавливают из меди.
Проще всего определяется сечение круглого одножильного провода, d – диаметр, мм; S – площадь в квадратных миллиметрах:
Многожильные рассчитываются более общей формулой: n – число жил, d – диаметр жилы, S – площадь:
Диаметр жилы можно определить, сняв изоляцию и замерив диаметр по голому металлу штангенциркулем или микрометром.
Допустимая плотность электротока
Плотность тока определяется очень просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает большую плотность тока, за счет лучшей теплоотдачи в окружающую среду. Закрытая требует поправки в меньшую сторону, чтобы баланс тепла не привел к перегреву в лотке, кабельном канале или шахте, что может вызвать короткое замыкание или даже пожар.
Точные тепловые расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации наиболее критичного элемента в конструкции, по которой и выбирают плотность тока.
Таким образом, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается безопасным, с учетом максимальной температуры окружающей среды.
Таблица сечения медного и алюминиевого провода или кабеля по току:
В таблице 1 приводится допустимая плотность токов для температур, не выше комнатной. Большинство современных проводов имеют ПВХ или полиэтиленовую изоляцию, допускающую нагрев при эксплуатации не более 70-90°C. Для «горячих» помещений плотность токов необходимо снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов или кабеля.
Теперь о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенам, потолку, вдоль несущего троса или по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стены под штукатурку, выполнена в трубах, оболочке или проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках или щитках. Закрытая охлаждается хуже.
Например, пусть в помещении сушилки градусник показывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, значит, нужно трижды использовать коэффициент. Ответ:
Пример подсчета участка проводки и нагрузки
Пусть подвесной потолок освещается шестью светильниками мощностью по 80 Вт каждый и они уже соединены между собой. Нам требуется подвести к ним питание, используя алюминиевый кабель. Будем считать проводку закрытой, помещение сухим, а температуру комнатной. Теперь узнаем, как посчитать силу тока сечения провода по мощности медного и алюминиевого кабелей, для этого используем уравнение, определяющее мощность (сетевое напряжение по новым стандартам считаем равным 230 В):
Используя соответствующую плотность тока для алюминия из таблицы 1, найдем сечение, необходимое для работы линии без перегрева:
Если нам нужно найти диаметр провода, используем формулу:
Подходящим будет кабель АППВ2х1.5 (сечение 1.5 мм.кв). Это, пожалуй, самый тонкий кабель, какой можно найти на рынке (и один из наиболее дешевых). В приведенном случае он обеспечивает двухкратный запас по мощности, т. е. на данной линии может быть установлен потребитель с допустимой мощностью нагрузки до 500 Вт, например, вентилятор, сушилка или дополнительные светильники.
Розетки на эту линию устанавливать недопустимо, так как в них может быть включен (а, скорее всего, и будет) мощный потребитель и это приведет к перегрузке участка линии.
Быстрый подбор: полезные стандарты и соотношение
Для экономии времени, расчеты обычно сводят в таблицы, тем более, что номенклатура кабельных изделий довольно ограничена. В следующей таблице приводится расчет сечения медного и алюминиевого проводов по потребляемой мощности и силе тока в зависимости от предназначения — для открытой и закрытой проводки. Диаметр получается как функция от мощности нагрузки, металла и типа проводки. Напряжение сети считается равным 230 В.
Таблица дает возможность быстро выбрать сечение или диаметр, если известна мощность нагрузки. Найденное значение округляется в большую сторону до ближайшего значения из номенклатурного ряда.
В следующей таблице сведены данные допустимых токов по сечениям и мощности материалов кабелей и проводов для расчета и быстрого выбора наиболее подходящих:
Рекомендации по устройству
Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.
Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.
Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.
Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.
Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.
В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.
В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.
Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.
Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего. Заземление имеет желто-зеленый цвет. Это общепринятые правила расцветки и продажные кабели, как правило, имеют внутреннюю изоляцию именно таких цветов. Соблюдение расцветки повышает безопасность эксплуатации и ремонта.Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:
Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.
elektrik24.net
Виды кабелей СИП, сечение и конструктивные особенности
Основным предназначением кабелей СИП является передача электроэнергии по воздушным линиям. Кабель активно используется при отводе электроэнергии от основных магистралей к жилым и хозяйственным сооружениям, при строительстве осветительных сетей на улицах населенных пунктов.
Самонесущий изолированный провод (СИП)
Конструкция СИП
Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.
Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.
Виды и строение
Производится пять основных типов СИП проводов:
- СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.
Конструкция кабеля СИП-1, СИП-1А
- СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.
Внутреннее устройство кабеля СИП-2, СИП-2А
- СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.
Внутреннее устройство кабеля СИП-3
- СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.
Конструкция самонесущего изолированного провода СИП-4
- СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.
Внутреннее устройство самонесущего изолированного провода СИП-5
В зависимости от условий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.
Выбор сечения СИП
Выбор и расчет сечения проводов СИП для подключения различных объектов потребления производится по классической методике. Складываются максимальные потребляемые мощности электроустановок, расчет токовой нагрузки осуществляется по формуле:
I = P\U√³, где
— P – суммарная потребляемая мощность;
— I – максимальный потребляемый ток;
— U – напряжение в сети.
Руководствуясь значением максимального тока, по заранее просчитанным таблицам следует выбрать необходимое сечение СИП проводов.
Параметры наиболее используемых кабелей СИП для подключения зданий от основных магистралей линий электропередач (СИП-1, СИП-1А, СИП-2, СИП-2А)
1х16+1х25 | 1.91 | 75 | 105 | 1 |
2х16 | 1.91 | 75 | 105 | 1 |
2х25 | 1.2 | 100 | 135 | 1.6 |
3х16 | 1.91 | 70 | 100 | 1 |
3х25 | 1.2 | 95 | 130 | 1.6 |
3х16+1х25 | 1.91 | 70 | 100 | 1 |
3х25+1х35 | 1.2 | 95 | 130 | 1.6 |
3х120 +1х95 | 0.25 | 250 | 340 | 5.9 |
3х95+1х95 | 0.32 | 220 | 300 | 5.2 |
3х95+1х70 | 0.32 | 220 | 300 | 5.2 |
3х50+1х95 | 0.44 | 180 | 240 | 4.5 |
3х70+1х70 | 0.44 | 180 | 240 | 4.5 |
3х50+1х70 | 0.64 | 140 | 195 | 3.2 |
3х50+1х50 | 0.64 | 140 | 195 | 3.2 |
3х35+1х50 | 0.87 | 115 | 160 | 2.3 |
3х25+1х35 | 1.2 | 95 | 130 | 1.6 |
3х16+1х25 | 1.91 | 70 | 100 | 1 |
4х16+1х25 | 1.91 | 70 | 100 | 1 |
4х25+1х35 | 1.2 | 95 | 130 | 1.2 |
При выборе сечения и марки СИП проводов важно учитывать не только максимальную токовую нагрузку, но и температуру, время, в течение которого можно эксплуатировать кабель в экстремальных условиях. Обычно допустимая продолжительность составляет от 4000 до 5000 часов.
Максимальная температура для проводов
Термопластиковая изоляция СИП-1, СИП-1А, СИП-4 | Сшитый полиэтилен СИП-2, СИП-2А, СИП-3,СИП-5 | |
норма | 70 | 90 |
при перегрузках | 80 | 130 |
при коротком замыкании продолжительностью до 5 секунд | 135 | 250 |
Выбирая марку СИП кабеля и его сечение по нагреву, обязательно нужно учитывать тип изоляции: сшитый полиэтилен или термопластик. С учетом потерь напряжения, термической стойкости при коротком замыкании, механической прочности, при недостаточной величине одного из параметров выбирается кабель с большим сечением.
При эксплуатации СИП кабеля перегрузки допустимы до 8 часов в сутки, 100 часов в год и не более 1000 часов за весь период работы. Чаще всего для подключения жилых домов или хозяйственных объектов применяют СИП-2А, это объясняется некоторыми недостатками остальных моделей кабеля:
- на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, опасный для человека потенциал;
- СИП-1(А), СИП-4 имеет непрочную изоляцию;
- СИП-3 используется только при напряжениях выше 1000В, это одиночный провод;
- СИП-4 или СИП-5 не имеют центральной несущей жилы, поэтому могут применяться только на коротких расстояниях, на больших интервалах кабель растягивается и провисает.
Из вышеприведенной таблицы видно, что кабель СИП-2А может быть с одинаковым или разным сечением жил. Обычно при сечении фазных жил 70 кв./мм, нулевая жила для прочности делается 95мм/кв. При большем сечении фаз несущую фазу не увеличивают, механической прочности вполне хватает. При равномерном распределении электроэнергии по фазам, нулевая жила электрической и тепловой нагрузки практически не испытывает. Для осветительных сетей обычно используют кабели с сечением жил 16 или 25 кв./мм.
Пример расчета
Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:
72 кВт / 3 = 24 кВт.
Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:
24 кВт / (230V* 0,95) = 110A.
По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:
- в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
- сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
- сопротивление нагрузки для 24 кВт. Rн = U2 * cos fi: P = 2302 * 0,95 / 24кВт = 2,094 Ом;
- полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.
Исходя из расчетных данных, максимальный ток в фазной жиле будет:
I = U / R = 230V : 2,5 Om = 92 А
Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.
37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.
Монтаж. Видео
Советы по монтажу провода СИП к дому представлены в этом видео.
Можно сделать вывод, что СИП кабели имеют целый ряд преимуществ по отношению к старым моделям алюминиевого кабеля, не имеющего изоляции. Кабель надежно защищен от короткого замыкания при прокладке в ветвях деревьев и других сложных условиях эксплуатации. Его можно прокладывать на стенах зданий, сооружений, вдоль ограждений, при этом не требуется высокая квалификация работников. Отсутствие специальных опор и изоляторов снижает время и затраты на монтаж. Благодаря изоляции и другим конструктивным особенностям сфера применения СИП кабелей существенно расширилась.
Оцените статью:elquanta.ru
на кухню, в зал, гостиную, детскую
Сечение проводника по мощности и току для электропроводки в квартире
Электромонтажные работы – сложное и ответственное мероприятие. Если Вашей квалификации достаточно, чтобы сделать электропроводку в квартире своими руками, пригодятся полезные советы. Если – нет, то воспользуйтесь услугами специалистов по электромонтажным работам . Итак, поговорим о выборе сечения проводов по току и мощности в деталях.
Расчет длины и максимальной нагрузки электропроводки
Правильный расчет сечения проводов по мощности и току – важное условие бесперебойной и безаварийной работы электросистемы. Сначала рассчитывают общую длину электропроводки . Первый способ – измерить расстояния между щитками, выключателями и розетками на электромонтажной схеме, умножая число на масштаб. Второй способ – определить длину по месту, где запроектирована электропроводка. Она включает в себя все провода, установочные и монтажные кабели вместе с креплениями, поддерживающими и защитными конструкциями. Каждый отрезок необходимо удлинить минимум на 1 см, с учетом соединений проводов.
Дальше рассчитывается общая нагрузка потребляемой электроэнергии. Это сумма номинальных мощностей всех электроприборов, которые будут работать в доме (*см. таблицу в конце статьи). Например, если на кухне в одно время включены электрочайник, электроплита, микроволновка, светильники, посудомоечная машина, суммируем мощности всех приборов и умножаем на 0,75 (коээфициент одновременности). Расчет нагрузки должен всегда иметь запас надежности и прочности. Запоминаем эту цифру для определения сечения жил проводов.
Самостоятельно определить потребляемый ток любого электроприбора поможет простая формула. Разделите потребляемую мощность (см. инструкцию к прибору) на напряжение в сети (220 В). К примеру, по паспорту мощность стиральной машины 2000 Вт; 2000/220 = максимальный ток во время работы не превысит 9,1А.
Другой вариант – воспользоваться рекомендациями ПУЭ (Правила устройства электроустановок), по которым стандартная квартирная электропроводка при длительной нагрузке 25А рассчитывается на максимальный ток потребления, выполняется медным проводом сечением 5мм 2 . По ПУЭ сечение жилы должно быть не менее 2,5мм 2 , что соответствует диаметру проводника 1,8 мм.
На такой ток устанавливается и защитный автомат на вводе проводов в квартиру для предотвращения аварий. В жилых зданиях используется однофазный ток напряжением 220 В. Подсчитанную общую нагрузку делим на величину напряжения (220 В) и получаем ток, который будет проходить через вводный кабель и автомат. Покупать автомат нужно с точными или близкими параметрами, с запасом по нагрузке тока.
Выбор кабеля для электропроводки в квартире
Бытовой электроприбор | Потребляемая мощность в зависимости от модели электроприбора, кВт (BA) | Потребляемый ток, А | Примечание |
---|---|---|---|
Лампа накаливания | |||
Электрочайник | Время непрерывной работы до 5 минут | ||
Электроплита | При мощности более 2 КВ требуется отдельная проводка | ||
Микроволновая печь | |||
Электромясорубка | |||
Кофемолка | Во время работы в зависимости от нагрузки потребляемый ток изменяется | ||
Кофеварка | |||
Электродуховка | Во время работы максимальный ток потребляется периодически | ||
Посудомоечная машина | |||
Стиральная машина | Максимальный ток потребляется с момента включения до нагрева воды | ||
Во время работы максимальный ток потребляется периодически | |||
Во время работы в зависимости от нагрузки потребляемый ток изменяется | |||
Стационарный компьютер | Во время работы максимальный ток потребляется периодически | ||
Электроинструмент (дрель, лобзик и т.п.) | Во время работы в зависимости от нагрузки потребляемый ток изменяется |
Наконец-то Вы приняли решение сделать ремонт в своём жилье и, конечно же, Вам придется поменять старую алюминиевую проводку медной, новой, которая будет более надежная. Первым делом Вас должен волновать нюанс относительно сечения кабеля для розеток. Ведь провода должны быть такими прочными, чтобы могли выдержать электротехнику в Вашем доме. А ведь на сегодняшний день электрооборудования в домах достаточно много практически у всех людей, к тому же, каждый из таких приборов потребляет немало электричества. Определитесь, сколько розеток Вам понадобится, чтобы все приборы было комфортно подключать.
Если выбирать материал, из которого изготовлен кабель, то можно выбрать и алюминиевый. Но из меди гораздо прочнее и надежнее, да и стоит он намного дороже.
После того, как Вы разберетесь в вопросах, о которых сказано выше, можете говорить и думать о проводах, их сечениях. Провод из меди, в котором цельный многожильный сердечник, подойдет лучше всего в таком случае, главное, чтобы у него была хорошая виниловая изоляция, что-то вроде ВВГ. Одно точно хорошо, что сегодня на рынке предлагается большое разнообразие таких товаров, поэтому Вам не придется даже тратить много времени ни их поиски. В большинстве случаев, чтобы подключить внутренние розетки, подойдет провод с диаметром сечения 2,5 мм. Если розетки в Вашем доме устанавливаются с заземлением, провода должны быть трехжильными, с точно таким сечением. Для замены проводов, освещающих комнату, диаметр их может быть 1,5 мм кв. Этого Вам вполне хватит.
Какой кабель для квартиры выбрать? Как и где его проложить
Розетки потребляют большее количество электроэнергии (ведь к ним мы подключаем достаточно мощные электроприборы), из-за чего они нагреваются. В связи с этим провода к ним и к комнатному освещению – от разделительной электрокоробки должны прокладываться отдельно.
Если говорить о стационарных электроприборах, у которых достаточно большая мощность, необходимо выбирать сечение кабеля как можно больше и отдельно. Что это за приборы? Речь идет о стиральной машинке, электроплите, микроволновке и т. п. Сечение провода под такие приборы должно быть 4- мм кв. Когда Вы определились с сечением и типом кабеля, перед приобретением внимательно замерьте необходимый метраж для Вашей квартиры. Да, провода в случае небольшой нехватки можно стыковать, но это крайне не желательно. Поэтому лучше пусть будет немного больше, чем не будет хватать.
Дальше можно перейти к вопросу отсечных автоматов и распределительных коробок (они необходимы по одной на каждое помещение жилья, при этом правильно проводить провода от автомата отсчёта – к каждой распределительной коробке).
Для подсчета общей мощности, которую нужно подключить к распределительной коробке, нужно сосчитать все электроприборы, из каждой комнаты Вашего дома, планируемые подключаться к электросети. Тогда Вам будет ясно также и то, какое сечение провода требуется покупать. Такой провод Вам необходимо будет проложить в распределительную коробку от распределительного щитка. Если в сумме, мощность электроприборов составляет максимум 3 кВт, Вам с головой хватит провода с сечением 2.5 мм кв. А вот если говорить о кухне, где, как правило, мы используем достаточно мощные электроприборы, провод, прокладываемый от щитка к розетке должен быть с сечением 6 кв. мм.
На самом деле, чтобы производить подобные виды работ, необходим хотя бы минимальный опыт, ведь далеко не каждому под силу подобное занятие! Поэтому, если Вам даже сложно понять какой кабель для квартиры выбрать, не говоря уже о проведении всех работ, наймите профессионального специалиста. Вы, таким образом, предостережете себя от лишних и ненужных хлопот и забот, а еще чего хуже, от серьезных неприятностей.
Таблицы расчета сечения кабеля (по мощности)
Медные жилы, проводов и кабелей | ||||
Напряжение, 220 В | Напряжение, 380 В | |||
ток, А | мощность, кВт | ток, А | мощность, кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66 | 260 | 171,6 |
Сечение токопро водящей жилы, кв.мм | Алюминивые жилы, проводов и кабелей | |||
Напряжение, 220 В | Напряжение, 380 В | |||
ток, А | мощность, кВт | ток, А | мощность, кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132 |
Правильный выбор кабеля или провода для электрической проводки в частном доме или квартире – основа безопасной эксплуатации электрических внутренних сетей. В основе же выборе лежит сечение кабеля, которое можно самостоятельно рассчитать.
Итак, начнем с того, что существует регламентирующий документ, по которому можно выбрать провод или кабель под нагрузку 5 кВт. Этот документ – «Правила устройства электроустановок» или сокращенно «ПУЭ». Так вот в этих правилах указано, что есть три параметра, которые ложатся в основу выбора сечения:
- материал, из которого провод изготовлен;
- напряжение в питающей сети;
- токовая нагрузка в амперах или мощность в киловаттах.
Если подобрать сечение провода по токовой нагрузке или потребляемой мощности неправильно, то он будет обязательно нагреваться, его изоляция расплавится, и появится большая вероятность короткого замыкания, нередко сопровождающегося пожарами. Поэтому не стоит экономить на электропроводке.
Правда, не стоит и переигрывать, выбирая сечение намного больше необходимого. Это в первую очередь отразится на кошельке, потому что провода с большим сечением стоят дороже. Хотя просчитывать возможное увеличение нагрузки с появлением в будущем новых бытовых приборов надо обязательно. Но делать это надо грамотно.
Критерии выбораВ ПУЭ есть таблицы, по которым можно подобрать сечение провода. Их несколько. Все дело в том, что существует большое количество самих проводов, которые используются в электрической разводке квартиры или дома. У каждого провода свои особенности и технические характеристики, к примеру, изолируемая голые жилы оболочка. Она может быть изготовлена из ПВХ, резины, с защитной оболочкой из свинца и так далее. Плюс ко всему есть два способа прокладки, от которого также зависит, какое сечение провода выбрать. Прокладка может быть открытой и закрытой.
Поэтому чтобы не рассматривать все таблицы и не искать по ним необходимый параметр кабеля, нами создана сводная таблица, где учтены все вышеперечисленные технические условия с добавлением материала, из которого провод изготавливается. Вот эта таблица:
Так как наша задача в этой статье сделать выбор сечения провода при нагрузке, равной 5 кВт, то из таблицы становится понятным, что:
- во-первых, такой нагрузки нет, значит, придется выбирать ближайшую большую, а это 5,5 кВт;
- во-вторых, подбирается напряжение: 220 или 380 вольт;
- в-третьих, способ прокладки: по воздуху или в земле;
- в-четвертых, сырьевой материал провода: медь или алюминий.
Так как 5,5 кВт для небольшого частного дома или стандартной квартиры – это нормальная нагрузка, то подводить к ним лучше провод медный. А так как чаще всего это прокладка по воздуху, то из таблицы становится понятным, что для такой подводки электроэнергии вам потребуется провод с поперечным сечением 2,5 мм². При этом он будет выдерживать токовую нагрузку, равную 25А.
Но тут есть один момент, который касается номинала вводного автомата. Необходимо отметить, что этот показатель устанавливается проектом и утверждается энергоснабжающей организацией. Так вот номинал вводного автомата при нагрузке в 5,5 кВт, то есть, в 25 ампер, должен им и соответствовать. То есть, на входе в помещение в распределительный щит монтируется автоматический выключатель 25 А.
Правила же оговаривают условие, что подводимый к дому или квартире провод должен быть по номиналу тока выше, чем у автомата. Смотрим в таблицу, в которой следующий больший показатель токовой нагрузки – это 35 ампер. Его и будем принимать за фактическую величину. Отсюда и другие характеристики электрического провода:
- сечение – 4 мм²;
- выдерживаемая мощность – 7,7 кВт.
Для таких условий установки понадобится провод ВВГнг, который будет прокладываться открытым способом.
Есть еще один показатель, который стоит учитывать при подборе сечения провода. Это так называемый условный ток отключения. Он также будет зависеть от установленного в распределительный щит автоматического выключателя. У этого прибора есть одна характеристика, ее название – время-токовая характеристика. Так вот у автомата с номиналом в 25 ампер, условный ток отключения будет составлять:
1,45х25=36,25 ампер.
В холодном состоянии автоматический выключатель при данной нагрузке отключится только через час. При повышении температуры этот параметр снижается. Так как рассматриваемый нами пример обозначил сечение провода в 4 мм², то ему соответствует длительно допустимый ток, равный 35 амперам. Сравним с этим же показателем автомата. Разница незначительная, поэтому можно все оставить, как есть. Но специалисты рекомендуют при данных условиях монтировать провод сечением 6 мм², которому соответствует длительно допустимый ток, равный 42 амперам.
Внимание! Токовая нагрузка на провода, от которых питаются бытовые приборы, работающих от сети в 220 вольт, больше, чем работающих от сети в 380 вольт.
Рассчитать токовую нагрузку можно и вручную, не прибегая к таблицам. К примеру, если рассчитывается кабель для подключения электроплиты или водонагревателя с ТЭНами мощностью 3 кВт. Для этого придется воспользоваться законом Ома, а точнее, его формулой:
I=P/U, где P – это мощность, равная 3 кВт, U – напряжение (380 В).
Подставляем в формулу наши значения и получаем: I= 3000:380=7,89 А. Округляем до 8 ампер. Теперь из той же таблицы можно выбрать провод. В некоторых случаях при расчете токовой нагрузки используются поправочные коэффициенты, но в бытовых условиях эксплуатации электроплиты и другой техники, где отсутствуют высокие пусковые нагрузки, они имеют мизерное значение, так что в данных расчетах не применяются. Рекомендуется просто увеличивать токовый показатель на небольшую величину: 3-5 ампер, которая добавляется к величине расчетной.
Из расчетов становится ясно, что для электроплиты мощностью 3 кВт, подойдет медный кабель сечением 2,5 мм². А так как для этого прибора отводится отдельная питающая линия с отдельно установленным автоматом в распределительном щите квартиры или дома, то как и при условиях, которые описаны выше, необходимо учитывать время-токовую нагрузку. Поэтому оптимальный вариант – это провод сечением 4 мм². Точно такой же расчет можно сделать с любым прибором разной мощности, или расчет на весь дом в независимости от технических условий подключения (это будет 10 кВт или 15).
Заключение по темеВопрос, как выбрать сечение провода для питания квартиры или частного дома, один из самых важных. Именно он решает проблему определенной экономии. Представьте себе, если расчеты выполнены неправильно. То есть, вами неправильно подобраны и закуплены несколько сот метров провода, несколько автоматом и УЗО. Это, если так можно выразиться, деньги, выброшенные на ветер. Вот почему так важно понимать, какое сечение провода необходимо в том или другом случае. И все это зависит от потребляемой мощности и токовой нагрузки, которые между собой находятся в прямой пропорциональности по закону Ома.
На сегодняшний день существует широкий ассортимент кабельной продукции, с поперечным сечением жил от 0,35 мм.кв. и выше.
Если неправильно выбрать сечение кабеля для бытовой проводки, то результат может иметь два итога:
- Чересчур толстая жила «ударит» по Вашему бюджету, т.к. ее погонный метр будет стоить дороже.
- При неподходящем диаметре проводника (меньшем, чем необходимо), жилы начнут нагреваться и плавить изоляцию, что вскоре приведет к и короткому замыканию.
Как Вы понимаете, и тот и другой итог неутешительный, поэтому перед и квартире необходимо правильно рассчитать сечение кабеля в зависимости от мощности, силы тока и длины линии. Сейчас мы подробно рассмотрим каждую из методик.
Расчет по мощности электроприборов
Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы, то в скором времени аварии не избежать.
Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого прибора отдельно (плиты, телевизора, светильников, пылесоса и т.д.). После этого все значения суммируются, и готовое число используется для выбора кабеля с жилами с оптимальной площадью поперечного сечения.
Формула расчета имеет вид:
Pобщ = (P1+P2+P3+…+Pn)*0.8,
Где: P1..Pn–мощность каждого прибора, кВт
Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%. Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.
Таблицы выбора сечения кабеля по мощности:
Это приведенные и упрощенные таблицы, более точные значения вы можете найти в п.1.3.10-1.3.11.
Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные. Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.
Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:
Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки. Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.
Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении. То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка. В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.
Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!
Расчет по токовой нагрузке
Расчет сечения кабеля по току более точный, поэтому лучше всего пользоваться им. Суть аналогична, но только в данном случае необходимо определить токовую нагрузку на электропроводку. Для начала по формулам считаем силу тока по каждому из приборов.
Если в доме однофазная сеть, для расчета необходимо воспользоваться следующей формулой: Для трехфазной сети формула будет иметь вид: Где, P – мощность электроприбора, кВт
cos Фи- коэффициент мощности
Более подробно о формулах, связанных с вычислением мощности, можно прочитать в статье: .
Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин. При допустимые токовые нагрузки и мощность будут значительно большими, чем при .
Повторимся, любой расчет сечения проводится для конкретного прибора или их группы.
Таблица выбора сечения кабеля по току и мощности:
Расчет по длине
Ну и последний способ, позволяющий рассчитать сечение кабеля – по длине. Суть следующих вычислений заключается в том, что каждый проводник имеет свое сопротивление, которое с увеличением протяженности линии способствует (чем больше расстояние, тем больше и потери). В том случае, если величина потерь превысит отметку в 5%, необходимо выбрать проводник с жилами покрупнее.
Для вычислений используется следующая методика:
- Нужно рассчитать суммарную мощность электроприборов и силу тока (выше мы предоставили соответствующие формулы).
- Выполняется расчет сопротивления электропроводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение необходимо разделить на выбранное поперечное сечение кабеля.
R=(p*L)/S, где p — табличная величина
Обращаем Ваше внимание на то, что длина прохождения тока должна умножаться в два раза, т.к. ток изначально идет по одной жиле, а потом возвращается назад по другой.
- Рассчитываются потери напряжения: сила тока умножается на рассчитанное сопротивление.
U потерь =I нагрузки *R провода
ПОТЕРИ=(U потерь /U ном)*100%
- Определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
- Итоговое число анализируется. Если значение меньше 5%, оставляем выбранное сечение жилы. В противном случае подбираем более «толстый» проводник.
Допустим мы рассчитали, что сопротивление жил у нас 0,5 Ома, а ток 16 Ампер, тогда:
U потерь =16*0,5=8 Вольт
ПОТЕРИ=(8/220)*100%=0,03636*100%=3,6%
Таблица удельных сопротивлений:
Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение – это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм 2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.
Стандартный ряд сечений
Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).
Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм 2 . Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.
Полезно знать
Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 – алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.
Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.
При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм 2 . Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм 2 .
Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах , в случае появившейся такой необходимости.
На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.
Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм 2 и их вполне хватает.
Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм 2 . Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.
Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.
Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.
Поделитесь статьей с друзьями:
Похожие статьи
Как определить сечение провода? | Заметки электрика
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
При замене электропроводки в квартире своими руками у многих возникает вопрос: «Как определить сечение провода или кабеля?»
Чаще всего граждан интересует сечение жил проводов или кабелей, которые необходимо проложить от этажного (подъездного) до квартирного электрического щитка, или от опоры воздушной линии до вводного распределительного устройства (ВРУ) коттеджа или дома. Не менее реже мне задают вопросы по определению сечения жил проводов и кабелей для групповых нагрузок или трехфазных двигателей.
На самом деле вопрос выбора сечения проводов и кабелей очень серьезный, т.к. при недостаточном сечении будет большая плотность тока в проводнике, и провод начнет греться, разрушая тем самым изоляцию провода. Вот пример неправильного выбора сечения жил кабеля для розетки. Посмотрите к чему это привело.
Если же мы хотим использовать провод большего сечения, то необходимо рационально его выбрать.
Для определения сечения провода или кабеля воспользуемся таблицами ПУЭ (табл. 1.3.4 — 1.3.11), где указаны длительные допустимые токи для медных и алюминиевых проводов (кабелей, шнуров) с различными видами изоляции (ПВХ, резиновая) и оболочками (ПВХ, свинцовая, найритовая, резиновая).
Специально для Вас, из перечисленных выше таблиц ПУЭ я создал одну общую таблицу, по которой Вы легко сможете определить сечение трехжильных, четырехжильных и пятижильных проводов и кабелей для однофазной (220 В) и трехфазной (380 В) нагрузок. Вам нужно лишь знать ток нагрузки или ее мощность.
Примечание: в данной таблице мощность рассчитана при cosφ = 1.
Останавливаться шнурах я не стал, т.к. при монтаже и замене электропроводки они применяются редко. Длительные допустимые токи для СИП проводов Вы найдете в ГОСТ 31946-2012 (отмененный ГОСТ Р 52373-2005), таблица 10.
Кстати, пользуясь случаем, напоминаю Вам, что провода марки ПУНП и АПУНП применять запрещено (переходите по ссылочке и читайте всю правду о них). Примеры несоответствий этих проводов заявленному сечению привожу не только я, но и посетители сайта.
Как определить сечение вводного провода (кабеля) для квартиры или частного дома?
Номинал вводного автоматического выключателя обязательно должен быть согласован в энергоснабжающей организации. Самостоятельно менять его номинал запрещено, т.к. это влияет на селективность срабатывания аппаратов защиты, установленных в цепи питания в ВРУ или ТП, а также на выделенную мощность для конкретной квартиры или дома.
Номинал вводного автомата можно узнать в энергоснабжающей организации или в выданных технических условиях (ТУ) на присоединение к сетям.
Предположим, что согласно ТУ, выделенная мощность для частного дома составляет 5 (кВт) однофазного питания 220 (В), а номинал вводного автомата должен быть 25 (А).
Как пользоваться моей таблицей?
Все очень просто. В зависимости от вида электропроводки (в воздухе или земле), материала жил и напряжения выбираем сечение таким образом, чтобы длительный допустимый ток кабеля превышал номинал вводного автомата.
Вводной кабель в дом планируем выполнить медным трехжильным марки ВВГнг и проложить открыто. Получается, что его сечение должно быть не менее 4 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х4).
Но здесь я рекомендую вспомнить про такое понятия, как «условный ток отключения» автомата. Более подробно об этом читайте в статье про время-токовую характеристику автоматов. Получается, что автомат с номинальным током 25 (А) имеет «условный ток отключения» 1,45·25=36,25 (А). При таком токе автомат в холодном состоянии отключится за время около 60 минут (1 час). А это значит, что при выборе сечения питающего кабеля это нужно учитывать.
В моем примере кабель сечением 4 кв.мм имеет длительно-допустимый ток 35 (А), а «условный ток отключения» равен 36,25 (А). В принципе, разница между ними небольшая — можно оставить и так. Но я рекомендовал бы применить вводной кабель на 6 кв.мм, у которого длительный допустимый ток составляет 42 (А).
Как определить сечение кабеля или провода для розеточных линий?
У каждого электрического прибора имеется своя установленная мощность и указывается она в паспорте или на стикере. Единица измерения — Ватт (Вт).
Предположим, что нам нужно выбрать питающую линию для стиральной машины, мощность которой составляет 2,4 (кВт). Кабель планируем выполнить медным трехжильным марки ВВГнг и проложить скрыто. Получается, что его сечение должно быть не менее 1,5 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х1,5).
Если в эту розетку будет включена только стиральная машина, то выбранный кабель ВВГнг (3х1,5) можно оставить. Защитить этот кабель нужно автоматом с номинальным током на 10 (А).
Но я считаю, что нецелесообразно использовать розетку только для одной стиральной машины. Наверняка, Вы захотите включить в нее фен, электрическую бритву или утюг. Поэтому для всех розеточных линий я рекомендую прокладывать медный кабель сечением 2,5 кв.м., а линию защищать автоматом с номиналом 16 (А).
Как определить сечение провода (кабеля) для трехфазного двигателя?
Рассмотрим еще один пример. Допустим, у нас на даче имеется трехфазный асинхронный двигатель типа АИР71А4У2 мощностью 550 (Вт), обмотки которого подключены звездой на напряжение 380 (В). Нам необходимо для него выбрать и определить сечение питающего кабеля.
Смотрим номинальный ток двигателя при соединении звездой, указанный на бирке. Он составляет 1,6 (А).
Если бирка на корпусе электродвигателя отсутствует, то данные можно найти по справочным таблицам.
Питающий кабель планируем приобрести медным, прокладывать будем по воздуху. Ищем соответствующие строки по моей таблице и находим необходимое сечение.
Получаем 1,5 кв. мм.
Сечение питающего кабеля для двигателя можно найти и по его мощности. Все аналогично.
В статье расчет сечения кабеля (провода) я подробно описал, как рассчитать сечение с помощью программы Электрик. А также я Вам рекомендую прочитать статью о том, как определить сечение кабеля по диаметру.
После определения сечения, необходимо переходить к выбору марки проводов и кабелей.
P.S. Надеюсь я Вам доступно изложил материал и теперь Вы сможете самостоятельно определить сечение провода или кабеля.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Как выбрать сечение кабеля. Совет от ГУРУ электрики | ЭлектроГуру
Вы решили выполнить электромонтаж проводки в доме или в квартире и сразу же возникает вопрос какого сечения и типа выбрать кабель.
Для начала стоит отметить, что многие путают кабель и провод между собой или же вообще считают что это одно и тоже. Оба они являются проводниками электрического тока, но давайте же разберемся в чем между ними разница. Провод – является одиночным проводником, тогда как кабель представляет собой группу из двух и более изолированных друг от друга проводников, заключенных в общую изоляцию.
Изоляция каждого из проводников кабеля называется фазной, общая изоляция группы проводников называется поясной.
Таким образом проводник в кабеле имеет двойную изоляцию от воздействия с внешней средой, в проводе одинарную. Кабель имеет двойную изоляцию даже если состоит всего лишь из одной токопроводящей жилы. Жилы как кабеля, так и провода может быть цельнотянутой или многопроволочной. Проводник при этом будет мягким или твердым. Сразу отмети что многопроволочный проводник в любом соединении будь то подключение к автоматическому выключателю или иному устройству должен быть обжат в наконечник. Исключение составляют специальные клеммники типа ВАГО для многопроволочных проводников. Провода как правило используются для расключения электрических шкафов либо для заземления. Для непосредственного питания электрооборудования они не подходят , так как в отличии от кабелей на провода более жесткие требования к способам прокладки. Существует стандартный ряд сечений жил кабелей и проводов смотрите ниже картинку.
Все остальные сечения являются нестандартными и производятся заводами как правило на заказ. Так же кабель бывает с медными или алюминиевыми жилами. Для прокладки внутри зданий алюминиевые как правило не применяются, хотя они значительно дешевле медных. При этом использовать алюминий для розеточных цепей и освещения ЗАПРЕЩЕНО! Электроприбор который необходимо подключить может быть однофазным или трехфазным т.е. на 220 В или 380 В. В зависимости от этого вам потребуется трех ил пятижильный кабель. В трехжильном одна из жил будет фазной, вторая это рабочий ноль, третья защитный ноль. Как же определить какая где? Очень просто по цвету, рабочий ноль всегда синий или голубой ил белый с синей полоской. Защитный ноль всегда желто-зеленый, а вот фазный проводник может быть любого другого цвета например белый, красный , черный и т.д. Есть несколько марок кабеля которые можно считать стандартными для использования внутри зданий и помещений. Так при строительстве или ремонте использует кабель с твердыми жилами ВВГнг(А)-LS он подходит к применению по всем нормам так же популярным является кабель NYM.
Что бы смастерить удлинитель или попросту смастерить шнур с вилкой для какого либо электроприбора примером такого кабеля является кабель ПВС.
В промышленном электроснабжении или при строительстве зданий могут потребоваться кабели других марок. Например для подключения аварийных светильников используют негорючий кабель ВВГнг-FRLS.
И так мы определились с маркой кабеля и количеством жил, теперь встает вопрос сечения кабеля. Сразу отмечу, что для освещения как правило применяют кабель сечением 1,5 мм2 в розеточной цепи 2,5 мм2.
Если необходимо подобрать кабель для отдельного потребителя, в таком случае определяющим фактором будет мощность данного электроприбора а точнее потребляемый им ток. Существует формулы для расчета при известной мощности смотрите ниже картинку.
Но прикинуть ток с точностью на 90% можно и без формул. Так например 1 кВт однофазной нагрузки потребляет около 4,5 А
А 1 кВт трехфазной нагрузки 1,5 А
Так например электрочайник мощностью 2200 Вт будет потреблять около 10 А,. Трехфазная плита 8000 Вт около 12 А.
Далее перейдём к такому термину как допустимый длительный ток кабеля. Жила конкретного сечения 1,5 2,5 10 мм2 имеет свой предел т.е. тот ток больше которого по ней передавать нельзя, этот предел и называется допустимым длительным током кабеля, попросту пропускная способность линии.
Так вот выбирать кабель необходимо таким образом что бы ток вашей нагрузки был всегда ниже допустимого длительного тока кабеля иначе кабель попросту сгорит изоляция от нагрева оплавится и произойдет короткое замыкание, в последствии может быть пожар.
Расчетный ток должен быть меньше допустимогоРасчетный ток должен быть меньше допустимого
Посмотреть сечение кабелей и соответствующие допустимые токи можно в книге под названием “Правила устройства электрооборудования” или попросту ПУЭ глава 1.3 таблица 1.3.4. На сегодняшний день актуальным является седьмое издание ПУЭ от 2007 года.
Приведу пример, у вас однофазный проточный нагреватель или сварочный аппарат мощностью Р= 3300 Вт потребляемый им ток составит около 15 А. По таблице в ПУЭ ищем кабель в крайней правой колонке один трех жильный с допустимым током видим что нас устраивает кабель 1,5 мм2 . Но есть пару моментов данный кабель выбран впритык и будет работать на пределе, в таких ситуациях не задумываясь выбираем следующее сечение, во вторых кабель 1,5 мм2 используется исключительно для освещения. Все силовые приборы включая розетки в квартире подключается к кабелям с сечением не ниже 2,5 мм2.
Если длина кабеля будет большой, например более 100 метров, то будут потери напряжения которые так же зависят от сечения кабеля, если сомневаетесь то берите следующее значение из стандартного ряда.
При покупке вы можете обнаружить кабели с абсолютно одинаковым названием, пример как на картинке. У одного продавца может стоить разных денег.
Дело в том, что кабель на заводе может быть выпущен по ГОСТу или по ТУ, так вот по ТУ технология производства не соответствует ГОСТу, а именно площадь сечения проводника и свойства изоляции не соответствуют указанным на упаковке. Так например кабель сечением 2,5 мм2 выпущенный по ТУ может не иметь и 2 мм2, а следовательно будет иметь значительно меньший допустимый ток, при этом очень важно выбрать автоматический выключатель для защиты выбранного кабеля от тока перегрузки и короткого замыкания, для механической защиты не забывайте использовать гофру.
Спасибо за внимание! Оставляйте комментарии подписывайтесь на мой канал.
Таблица нагрузки проводов по сечению. Расчет сечения кабеля по току, мощности, длине
Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:
P = (P1+P2+..PN)*K*J ,
- P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
- P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.
Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.
Теперь предстоит выбор необходимого сечения по таблице 1.
Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)
Этап #1 – расчет реактивной и активной мощности
Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с реактивной мощностью.
Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД, в полезную работу: механическую, тепловую или в другой ее вид.
К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.
Для таких устройств расчет мощности по току и напряжению имеет вид:
P = U * I ,
- P – мощность в Вт;
- U – напряжение в В;
- I – сила тока в А.
Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.
При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14)
К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.
Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику
Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.
Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.
Для нахождения полной мощности применяют формулу:
P = P р / cosφ ,
Где P р – реактивная мощность в Вт.
Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.
Пример : в паспорте на перфоратор указана реактивная мощность 1200 Вт и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:
P = 1200/0,7 = 1714 Вт
Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.
Этап #2 – поиск коэффициентов одновременности и запаса
K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.
Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.
J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.
Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.
Этап #3 – выполнение расчета геометрическим методом
Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм 2 .
Часто бывает необходимо узнать, как грамотно рассчитать проволоки проводника.
В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:
S = π*R 2 = π*D 2 /4 , или наоборот
D = √(4*S / π)
Для проводников прямоугольного сечения:
S = h * m ,
- S – площадь жилы в мм 2 ;
- R – радиус жилы в мм;
- D – диаметр жилы в мм;
- h, m – ширина и высота соответственно в мм;
- π — число пи, равное 3,14.
Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:
S = N*D 2 /1,27 ,
Где N – число проволочек в жиле.
Провода, имеющие свитые из нескольких проволочек жилы, в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.
Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.
Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.
Этап #4 -рассчитываем сечение по мощности на практике
Задача : общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.
Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)
Решение :
Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:
P = 5000*0,8*2 = 8000 Вт = 8 кВт
Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.
Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм 2 . Аналогичный размер провода с алюминиевой жилой 6 мм 2 .
Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.
Галерея изображений
Расчет сечения по току
Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.
Весь расчет проводится в ходе следующих этапов:
- выбор мощности всех потребителей;
- расчет токов, проходящих по проводнику;
- выбор подходящего поперечного сечения по таблицам.
Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.
Этап #1 – расчет силы тока по формулам
Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:
«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I – сила тока, P – мощность, U – напряжение, R – радиус жилы)
Выпишем зависимость силы тока I от мощности P и линейного напряжения U:
I = P/U л ,
- I – cила тока, принимается в амперах;
- P – мощность в ваттах;
- U л – линейное напряжение в вольтах.
Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.
Взаимосвязь линейного и фазного напряжения:
- U л = U*cosφ в случае однофазного напряжения.
- U л = U*√3*cosφ в случае трехфазного напряжения.
Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:
- U л = 220 В для однофазного напряжения.
- U л = 380 В для трехфазного напряжения.
I = (I1+I2+…IN)*K*J ,
- I – суммарная сила тока в амперах;
- I1..IN – сила тока каждого потребителя в амперах;
- K – коэффициент одновременности;
- J – коэффициент запаса.
Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.
Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.
Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.
Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост – вычисления производят по наиболее нагруженной жиле.
Этап #2 – выбор подходящего сечения по таблицам
В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.
Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.
При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.
Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.
Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)
Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой .
Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)
При использовании таблиц к допустимому длительному току применяются коэффициенты:
- 0,68 если 5-6 жил;
- 0,63 если 7-9 жил;
- 0,6 если 10-12 жил.
Понижающие коэффициенты применяются к значениям токов из столбца «открыто».
Нулевая и заземляющая жилы в количество жил не входят.
По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.
Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.
Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле
Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.
Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле
Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).
Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников
Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):
Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)
Расчет и выбор медных жил до 6 мм 2 или алюминиевых до 10 мм 2 ведется как для длительного тока.
В случае больших сечений возможно применить понижающий коэффициент:
0,875 * √Т пв
где T пв – отношение продолжительности включения к продолжительности цикла.
Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.
При выборе кабеля для разводки электричества в особое внимание уделяют его огнестойкости.
Этап #3 – расчет сечения проводника по току на примере
Расчет падения напряжения
Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.
Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.
Таблица 9. Удельное сопротивление распространенных металлических проводников (+)
В первую очередь это касается низковольтных кабелей малого сечения.
Расчет падения напряжения выглядит следующим образом:
R = 2*(ρ * L) / S ,
U пад = I * R ,
U % = (U пад / U лин) * 100 ,
- 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
- R – сопротивление проводника, Ом;
- ρ — удельное сопротивление проводника, Ом*мм 2 /м;
- S – сечение проводника, мм 2 ;
- U пад – напряжение падения, В;
- U % — падение напряжения по отношению к U лин,%.
Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.
Пример расчета переноски
Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант – подключение потребителей к отдельным веткам
Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:
R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом
Шаг # 2. Сила тока, протекающая по проводнику:
I = 7000 / 220 = 31.8 А
Шаг # 3. Падение напряжения на проводе:
U пад = 31,8 * 0,47 = 14,95 В
Шаг # 4. Вычисляем процент падения напряжения:
U % = (14,95 / 220) * 100 = 6,8%
Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.
Выводы и полезное видео по теме
Расчет сечения проводника по формулам:
Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.
На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.
Кабельная продукция сейчас представлена на рынке в широком ассортименте, поперечное сечение жил составляет от 0,35 мм.кв. и выше, в данной статье будет приведен пример расчета сечения кабеля .
Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника .
Неправильный выбор сечения кабеля для бытовой проводки, может привести к таким результатам:
1. Погонный метр чересчур толстой жилы будет стоить дороже, что нанесет значительный “удар” по бюджету.
2. Жилы вскоре начнут нагреваться и будут плавить изоляцию, если будет выбран неподходящий диаметр проводника (меньший, чем необходимо) и это вскоре может привести к короткому замыканию или самовозгоранию электропроводки.
Чтобы не потратить средства впустую, необходимо перед началом монтажа электропроводки в квартире или доме, выполнить правильный расчет сечения кабеля в зависимости от силы тока, мощности и длины линии.
Расчет сечения кабеля по мощности электроприборов.
Каждый кабель имеет номинальную мощность, которую при работе электроприборов он способен выдержать. Когда мощность всех электроприборов в квартире будет превышать расчетный показатель проводника, то аварии в скором времени не избежать.
Рассчитать мощность электроприборов в квартире или доме можно самостоятельно, для этого необходимо выписать на лист бумаги характеристики каждого прибора отдельно (телевизора, пылесоса, плиты, светильников). Затем все полученные значения суммируются, а готовое число используется для выбора оптимального диаметра.
Формула расчета мощности имеет такой вид:
Pобщ = (P1+P2+P3+…+Pn)*0.8 , где: P1..Pn-мощность каждого электроприбора, кВт
Стоит обратить внимание на то, что число, которое получилось нужно умножить на поправочный коэффициент – 0,8. Обозначает этот коэффициент то, что одновременно будет работать только 80% из всех электроприборов. Такой расчет будет более логичным, потому что, пылесос или фен, точно не будет находиться в использовании длительное время без перерыва.
Пример расчета сечения кабеля по мощности указан в таблицах:
Для проводника с алюминиевыми жилами.
Для проводника с медными жилами.
Как видно из таблиц, свои данные имеют значения для каждого определенного вида кабеля , потребуется лишь найти ближайшее из значений мощности и посмотреть соответствующее сечение жил.
На примере расчет сечения кабеля по мощности выглядит так:
Допустим, что в квартире суммарная мощность всех приборов составляет 13 кВт. Необходимо полученное значение умножить на коэффициент 0,8, в результате это даст 10,4 кВт действительной нагрузки. Затем подходящее значение нужно найти в колонке таблицы. Ближайшая цифра 10,1 при однофазной сети (220В напряжение) и при трехфазной сети цифра 10,5. Значит останавливаем выбор сечения при однофазной сети на 6-милимметровом проводнике или при трехфазной на 1,5-милимметровом.
Расчет сечения кабеля по токовой нагрузке.
Более точный расчет сечения кабеля по току , поэтому пользоваться им лучше всего. Суть расчета аналогична, но в данном случает необходимо только определить какая будет токовая нагрузка на электропроводку. Сначала нужно рассчитать по формулам силу тока для каждого из электроприборов.
Средняя мощность бытовых электроприборов
Пример отображения мощности электроприбора (в данном случае ЖК телевизор)
Для расчета необходимо воспользоваться такой формулой, если в квартире однофазная сеть:
I=P/(U×cosφ)
Когда же сеть трехфазная, то формула будет иметь такой вид:
I=P/(1,73×U×cosφ) , где P – электрическая мощность нагрузки, Вт;
- U – фактическое напряжение в сети, В;
- cosφ – коэффициент мощности.
Следует учесть, что значения табличных величин будут зависеть от условий прокладки проводника. Мощность и токовые нагрузки будут значительно большими при монтаже открытой электропроводки, чем если прокладка проводки будет в трубе.
Полученное суммарное значение токов для запаса рекомендуется умножить в 1,5 раза, ведь со временем в квартиру могут приобретаться более мощные электроприборы.
Расчет сечения кабеля по длине.
Также можно по длине рассчитать сечение кабеля . Суть таких вычислений заключается в том, каждый из проводников имеет свое сопротивление, которое способствует потерям тока с увеличением протяженности линии. Необходимо выбирать проводник с жилами покрупнее, если величина потерь превысит 5%.
Вычисления происходят следующим образом:
- Рассчитывается суммарная мощность всех электроприборов и сила тока.
- Затем рассчитывается сопротивление электропроводки по формуле: удельное сопротивление проводника (p) * длину (в метрах).
- Необходимо разделить получившееся значение на выбранное поперечное сечение кабеля:
R=(p*L)/S, где p — табличная величина
Следует обратить внимание на то, что должна длина прохождения тока умножаться в 2 раза, так как изначально ток идет по одной жиле, а назад возвращается по другой.
- Производится расчет потери напряжения: сила тока умножается на рассчитанное сопротивление.
- Далее определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
- Анализируется итоговое число. Если полученное значение меньше 5%, то выбранное сечение жилы можно оставить, но если больше, то необходимо выбрать проводник более “толстый”.
Таблица удельных сопротивлений.
Обязательно нужно производить расчет с учетом потерь по длине, если протягивается линия на довольно протяженное расстояние, иначе существует высокая вероятность выбрать сечение кабеля неправильно.
Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.
Усредненные показания мощностей для распространенных электроприборов
Потребитель | Мощность, Вт |
Телевизор | 300 |
Принтер | 500 |
Компьютер | 500 |
Фен для волос | 1200 |
Утюг | 1700 |
Электрочайник | 1200 |
Тостер | 800 |
Обогреватель | 1500 |
Микроволновая печь | 1400 |
Духовка | 2000 |
Холодильник | 600 |
Стиральная машина | 2500 |
Электроплита | 2000 |
Освещение | 2000 |
Проточный водонагреватель | 5000 |
Бойлер | 1500 |
Дрель | 800 |
Перфоратор | 1200 |
Сварочный аппарат | 2300 |
Газонокосилка | 1500 |
Насос водяной | 1000 |
И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:
- сечение 0,5 мм2 для проводов на освещения точечных светильников;
- сечение 1,5 мм2 для проводов освещения для люстр;
- сечение 2,5 мм2 для всех розеток.
На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.
Тепловой расчет с использованием поправочных коэффициентов
Для нескольких линий в одном кабель-канале табличные значения максимального тока следует умножить на соответствующий коэффициент:
- 0.68 — для числа проводников от 2-х до 5 шт.
- 0.63 — для проводников от 7 до 9 шт.
- 0.6 — для проводников от 10 до 12 шт.
Коэффициент относится именно к проводам (жилам), а не к количеству проходящих линий. При расчете количества проложенных жил не берется во внимание нулевой рабочий провод или заземляющий провод. Согласно ПУЭ и ГОСТ 16442-80 они на нагрев проводов не влияют при прохождении нормальных токов.
Суммируя вышесказанное, получается, что для корректного и точного подбора сечения проводов необходимо знать:
- Сумму всех максимальных мощностей электроприборов.
- Характеристики сети: количество фаз и напряжение.
- Характеристики материала для кабеля.
- Табличные данные и коэффициенты.
При этом мощность не является основным показателем для отдельной линии кабеля или всей внутренней системы электроснабжения. При подборе сечения обязательно следует рассчитать максимальный ток нагрузки, а после сверить его с номинальным током автомата домашней сети.
Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.
Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети
Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.
Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.
В таблице показано, как проводить расчеты, зная технические характеристики
Расчет по нагрузкеДаже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.
Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.
В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).
Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.Расчет по длине
Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.
По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.
Использование таблицы сечения проводов по мощностиНа практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.
Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:
- рассчитать показатель силы тока;
- округлить до наибольшего показателя, используя таблицу;
- подобрать ближайший стандартный параметр.
Статья по теме:
Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.Формула расчетов мощности по току и напряжению
Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.
Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.Какие есть примеры?
Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.
Определение сечения провода с учетом разных видов нагрузки
Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.
Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.
Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.
У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.
Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.
Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.
Основные материалы для кабелей
Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.
Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.
Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.
Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)Возможно Вам также будет интересно:
Светильники светодиодные для внутреннего освещения: преимущества, особенности работы и разновидности
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
220 В | 380 В | 220 В | 380 В | ||||
0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при , используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать , если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при . Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в , трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль. Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут .
Стандартные сечения кабелей и проводов
IEC 60228 – международный стандарт Международной электротехнической комиссии по проводам изолированных кабелей. Среди прочего он определяет набор стандартных сечений проводов:
Международные стандартные сечения проводов (IEC 60228) | |||||||||
---|---|---|---|---|---|---|---|---|---|
0,5 мм² | 0,75 мм² | 1 мм² | 1.5 мм² | 2,5 мм² | 4 мм² | ||||
6 мм² | 10 мм² | 16 мм² | 25 мм² | 35 мм² | 50 мм² | ||||
70 мм² | 95 мм² | 120 мм² | 150 мм² | 185 мм² | 240 мм² | ||||
300 мм² | 400 мм² | 500 мм² | 630 мм² | 800 мм² | 1000 мм² |
В США размеры проводов обычно измеряются в американских калибрах проводов (AW).Увеличение AWG приводит к уменьшению площади поперечного сечения (наименьший размер AWG равен 50, а наибольший – 0000).
Метрическая система преобразования AWG
Кол-во прядей / диаметр за прядь | Ориентировочная общая диаметр | |||||
---|---|---|---|---|---|---|
мм² | AWG | Circ.Милс | дюйм | мм | дюйм | мм |
0,5 | 987 | 1 / .032 | 1 / .813 | 0,032 | 0,81 | |
20 | 1020 | 7 /.0121 | 7 / .307 | 0,036 | 0,91 | |
0,75 | 1480 | 1 / .039 | 1 / .991 | 0,039 | 0,99 | |
18 | 1620 | 1 /.0403 | 1 / 1.02 | 0,04 | 1.02 | |
18 | 1620 | 7 / .0152 | 7 / .386 | 0,046 | 1,16 | |
1 | 1974 | 1 /.045 | 1 / 1,14 | 0,045 | 1,14 | |
1 | 1974 | 7 / .017 | 7 / .432 | 0,051 | 1,3 | |
16 | 2580 | 1 /.0508 | 1 / 1,29 | 0,051 | 1,29 | |
16 | 2580 | 7 / .0192 | 7 / .488 | 0,058 | 1,46 | |
1,5 | 2960 | 1 /.055 | 1 / 1,40 | 0,055 | 1,4 | |
1,5 | 2960 | 7 / .021 | 7 / .533 | 0,063 | 1,6 | |
14 | 4110 | 1 /.0641 | 1 / 1,63 | 0,064 | 1,63 | |
14 | 4110 | 7 / .0242 | 7 / .615 | 0,073 | 1,84 | |
2,5 | 4934 | 1 /.071 | 1 / 1,80 | 0,071 | 1,8 | |
2,5 | 4934 | 7 / .027 | 7 / .686 | 0,081 | 2,06 | |
12 | 6530 | 1 /.0808 | 1 / 2,05 | 0,081 | 2,05 | |
12 | 6530 | 7 / .0305 | 7 / .775 | 0,092 | 2,32 | |
4 | 7894 | 1 /.089 | 1 / 2,26 | 0,089 | 2,26 | |
4 | 7894 | 7 / .034 | 7 / .864 | 0,102 | 2,59 | |
10 | 10380 | 1 /.1019 | 1 / 2,59 | 0,102 | 2,59 | |
10 | 10380 | 7 / .0385 | 7 / .978 | 0,116 | 2,93 | |
6 | 11840 | 1 /.109 | 1 / 2,77 | 0,109 | 2,77 | |
6 | 11840 | 7 / .042 | 7 / 1.07 | 0,126 | 3,21 | |
9 | 13090 | 1 /.1144 | 1 / 2,91 | 0,1144 | 2,91 | |
9 | 13090 | 7 / .0432 | 7 / 1,10 | 0,13 | 3,3 | |
8 | 16510 | 1 /.1285 | 1 / 3,26 | 0,128 | 3,26 | |
8 | 16510 | 7 / .0486 | 7 / 1,23 | 0,146 | 3,7 | |
10 | 19740 | 1 /.141 | 1 / 3,58 | 0,141 | 3,58 | |
10 | 19740 | 7 / .054 | 7 / 1,37 | 0,162 | 4,12 | |
7 | 20820 | 1 /.1443 | 1 / 3,67 | 0,144 | 3,67 | |
7 | 20820 | 7 / .0545 | 7 / 1,38 | 0,164 | 4,15 | |
6 | 26240 | 1 /.162 | 1 / 4,11 | 0,162 | 4,11 | |
6 | 26240 | 7 / .0612 | 7 / 1,55 | 0,184 | 4,66 | |
16 | 31580 | 7 /.068 | 7 / 1,73 | 0,204 | 5,18 | |
5 | 33090 | 7 / .0688 | 7 / 1,75 | 0,206 | 5,24 | |
4 | 41740 | 7 /.0772 | 7 / 1,96 | 0,232 | 5,88 | |
25 | 49340 | 7 / .085 | 7 / 2,16 | 0,255 | 6,48 | |
25 | 49340 | 19 /.052 | 19 / 1,32 | 0,26 | 6,6 | |
3 | 52620 | 7 / .0867 | 7 / 2,20 | 0,26 | 6,61 | |
2 | 66360 | 7 /.0974 | 7 / 2,47 | 0,292 | 7,42 | |
35 | 69070 | 7 / .100 | 7 / 2,54 | 0,3 | 7,62 | |
35 | 69070 | 19 /.061 | 19 / 1,55 | 0,305 | 7,75 | |
1 | 83690 | 19 / .0664 | 19 / 1,69 | 0,332 | 9,43 | |
50 | 98680 | 19 /.073 | 19 / 1,85 | 0,365 | 9,27 | |
1/0 | 105600 | 19 / .0745 | 19 / 1,89 | 0,373 | 9,46 | |
2/0 | 133100 | 19 /.0837 | 19 / 2,13 | 0,419 | 10,6 | |
70 | 138100 | 19 / .086 | 19 / 2,18 | 0,43 | 10,9 | |
3/0 | 167800 | 19 /.094 | 19 / 2,39 | 0,47 | 11,9 | |
3/0 | 167800 | 37 / .0673 | 37 / 1,71 | 0,471 | 12 | |
95 | 187500 | 19 /.101 | 19 / 2,57 | 0,505 | 12,8 | |
95 | 187500 | 37 / .072 | 37 / 1,83 | 0,504 | 12,8 | |
4/0 | 211600 | 19 /.1055 | 19 / 2,68 | 0,528 | 13,4 | |
120 | 237,8 мкм | 37 / .081 | 37 / 2,06 | 0,567 | 14,4 | |
250 мкм | 37 /.0822 | 37 / 2,09 | 0,575 | 14,6 | ||
150 | 300 мкм | 37 / .090 | 37 / 2,29 | 0,63 | 16 | |
350 мкм | 37 /.0973 | 37 / 2,47 | 0,681 | 17,3 | ||
185 | 365,1 мкм | 37 / .100 | 37 / 2,54 | 0,7 | 17,8 | |
400 мкм | 37 /.104 | 37 / 2,64 | 0,728 | 18,5 | ||
240 | 473,6 мкм | 37 / .114 | 37 / 2,90 | 0,798 | 20,3 | |
240 | 473,6 мкм | 61 /.089 | 61 / 2,26 | 0,801 | 20,3 | |
500 мкм | 37 / .1162 | 37 / 2,95 | 0,813 | 20,7 | ||
500 мкм | 61 /.0905 | 61 / 2.30 | 0,814 | 20,7 | ||
300 | 592,1 мкм | 61 / .099 | 61 / 2,51 | 0,891 | 22,6 | |
600 мкм | 61 /.0992 | 61 / 2,52 | 0,893 | 22,7 | ||
700 мкм | 61 / .1071 | 61 / 2,72 | 0,964 | 24,5 | ||
750 мкм | 61 /.1109 | 61 / 2,82 | 0,998 | 25,4 | ||
750 мкм | 91 / .0908 | 91 / 2.31 | 0,999 | 25,4 | ||
400 | 789,4 мкм | 61 /.114 | 61 / 2,90 | 1.026 | 26,1 | |
800 мкм | 61 / .1145 | 61 / 2,91 | 1.031 | 26,2 | ||
800 мкм | 61 /.0938 | 91 / 2,38 | 1.032 | 26,2 | ||
500 | 1000 мкм | 61 / .1280 | 61 / 3,25 | 1,152 | 29,3 | |
1000 мкм | 91 /.1048 | 91 / 2,66 | 1,153 | 29,3 | ||
625 | 1233,7 мкм | 91 / .117 | 91 / 2,97 | 1,287 | 32,7 | |
1250 мкм | 91 /.1172 | 91 / 2,98 | 1,289 | 32,7 | ||
1250 мкм | 127 / .0992 | 127 / 2,52 | 1,29 | 32,8 | ||
1500 мкм | 91 /.1284 | 91 / 3,26 | 1,412 | 35,9 | ||
1500 мкм | 127 / .1087 | 127 / 2,76 | 1,413 | 35,9 | ||
800 | 1578,8 мкм | 91 /.132 | 91 / 3,35 | 1.452 | 36,9 | |
1000 | 1973,5 мкм | 91 / .147 | 91 / 3,73 | 1,617 | 41,1 | |
2000 мкм | 127 /.1255 | 127 / 3,19 | 1,632 | 41,5 | ||
2000 мкм | 169 / .1088 | 169 / 2,76 | 1,632 | 41,5 |
Определения
- Circ.Mils – площадь поперечного сечения в круглых милах
- Awg – Американский калибр проволоки
- мм² – Метрический размер провода мм²
См. Также
FAQ: диаграмма AWG и метрическая система
AWG или American Wire Gauge – стандартная мера в США для диаметра электрических проводников.Таблица размеров проволоки American Wire Gauge основана на количестве матриц, изначально необходимых для протягивания меди до требуемого размерного размера. Это означает, что чем выше номер AWG, тем меньше диаметр провода. Наши кабели Belden и пары в кабелях для КИП – это некоторые из электрических кабелей, у которых размер жилы выражается в формате AWG. Наш кабель с тройным номиналом, соответствующий американскому стандарту UL758, при необходимости может быть преобразован в провода сечений AWG.
Самый распространенный метод определения размеров проводов – это площадь поперечного сечения, выраженная в мм².Следующая таблица преобразования AWG в метрическую систему преобразует AWG в миллиметры и дюймы, а также указывает площадь поперечного сечения.
AWG Метрическая таблица преобразования (AWG в мм)
Американский калибр проводов (AWG) | Диаметр (дюйм) | Диаметр (мм) | Площадь поперечного сечения (мм 2 ) |
---|---|---|---|
0000 (4/0) | 0.460 | 11,7 | 107,0 |
000 (3/0) | 0,410 | 10,4 | 85,0 |
00 (2/0) | 0,365 | 9,27 | 67,4 |
0 (1/0) | 0,325 | 8,25 | 53,5 |
1 | 0,289 | 7,35 | 42,4 |
2 | 0,258 | 6,54 | 33.6 |
3 | 0,229 | 5,83 | 26,7 |
4 | 0,204 | 5,19 | 21,1 |
5 | 0,182 | 4,62 | 16,8 |
6 | 0,162 | 4,11 | 13,3 |
7 | 0,144 | 3,67 | 10,6 |
8 | 0,129 | 3.26 | 8,36 |
9 | 0,114 | 2,91 | 6,63 |
10 | 0,102 | 2,59 | 5,26 |
11 | 0,0,907 | 2.30 | 4,17 |
12 | 0,0808 | 2,05 | 3,31 |
13 | 0,0720 | 1,83 | 2,63 |
14 | 0.0641 | 1,63 | 2,08 |
15 | 0,0571 | 1,45 | 1,65 |
16 | 0,0508 | 1,29 | 1,31 |
17 | 0,0453 | 1,15 | 1.04 |
18 | 0,0403 | 1.02 | 0,82 |
19 | 0,0359 | 0,91 | 0,65 |
20 | 0.0320 | 0,81 | 0,52 |
21 | 0,0285 | 0,72 | 0,41 |
22 | 0,0254 | 0,65 | 0,33 |
23 | 0,0226 | 0,57 | 0,26 |
24 | 0,0201 | 0,51 | 0,20 |
25 | 0,0179 | 0,45 | 0,16 |
26 | 0.0159 | 0,40 | 0,13 |
Если этот метрический калькулятор AWG не предоставляет вам нужную информацию, свяжитесь с техническими экспертами The Cable Lab, которые с удовольствием ответят на ваши вопросы или рассчитают соответствующий размер AWG / метрики для ваша установка.
Вернуться к часто задаваемым вопросам
AWG – American Wire Gauge Converter
AWG – American Wire Gauge – это стандарт США для размеров проводов.«Калибр» связан с диаметром проволоки.
- больший «калибр» -> меньший диаметр и более тонкий провод
Стандарт AWG включает медь, алюминий и другие материалы для проводов. Типичная бытовая медная проводка имеет номер AWG 12 или 14. Телефонный провод обычно имеет диаметр 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.
Приведенную ниже таблицу можно использовать для преобразования американского калибра проводов (AWG) в квадратные миллиметры площади поперечного сечения.
Американский калибр проволоки (#AWG) | Диаметр (дюймы) | Диаметр (мм) | Площадь поперечного сечения (мм 2 000) 78 78 |
---|---|---|---|
0000 (4/0) | 0,460 | 11,7 | 107 |
000 (3/0) | 0,410 | 10,4 | 85,0 |
00 (2/0) | 0 .365 | 9,27 | 67,4 |
0 (1/0) | 0,325 | 8,25 | 53,5 |
1 | 0,289 | 7,35 | 42,4 |
2 | 0,258 | 6,54 | 33,6 |
3 | 0,229 | 5,83 | 26,7 |
4 | 0,204 | 5,19 | 21,1 |
5 | 0.182 | 4,62 | 16,8 |
6 | 0,162 | 4,11 | 13,3 |
7 | 0,144 | 3,67 | 10,6 |
8 | 0,129 | 3,26 | |
9 | 0,114 | 2,91 | 6,63 |
10 | 0,102 | 2,59 | 5,26 |
11 | 0.0907 | 2,30 | 4,17 |
12 | 0,0808 | 2,05 | 3,31 |
13 | 0,0720 | 1,83 | 2,63 |
14 | 0,06412 | 2,0 | |
15 | 0,0571 | 1,45 | 1,65 |
16 | 0,0508 | 1,29 | 1,31 |
17 | 0.0453 | 1,15 | 1,04 |
18 | 0,0403 | 1,02 | 0,82 |
19 | 0,0359 | 0,91 | 0,65 |
20 | 0,0320 | 0,8 | |
21 | 0,0285 | 0,72 | 0,41 |
22 | 0,0254 | 0,65 | 0,33 |
23 | 0.0226 | 0,57 | 0,26 |
24 | 0,0201 | 0,51 | 0,20 |
25 | 0,0179 | 0,45 | 0,16 |
26 | 0,0159 | 0,403 |
Примечание! – диаметр одножильного и многожильного провода с одинаковым AWG не одинаков. Диаметр многожильного провода больше диаметра сплошного провода.
Загрузите и распечатайте диаграмму AWG
Руководство по кабельному лотку – версия 2014
% PDF-1.7 % 226 0 объект >>> / Метаданные 256 0 R / PageLabels 213 0 R / Страницы 214 0 R / Тип / Каталог >> эндобдж 256 0 объект > поток 11.08.5532019-01-03T13: 22: 43.645-05: 00QuarkXPress (R) 9.3 Руководство по эксплуатации кабельного лотка – версия 2014 г. -06: 002019-01-03T13: 21: 37.000-05: 002016-08-01T22: 02: 37.000-04: 00application / pdf
Porsche Taycan – Porsche USA
Оценки диапазона EPA позволяют сравнивать их с другими электромобилями.Эти оценки диапазона содержат ориентировочные данные, но расстояние, которое вы можете проехать (диапазон), значительно варьируется в зависимости от ряда факторов, таких как условия вождения и дорожная ситуация (например, вождение с частыми остановками или вождение по шоссе), личные привычки вождения и выбранный стиль вождения. режим (например, Спорт), скорость, топография, использование комфортного / вспомогательного оборудования (например, кондиционер, обогрев и т. д.), дополнительное оборудование (например, колеса и шины), погода, наружная температура, количество пассажиров, груз, возраст автомобиля и аккумулятора, емкость аккумулятора и привычки зарядки.
Porsche попросил AMCI Testing провести независимые испытания для оценки модельного ряда Taycan, Taycan 4S, TaycanTurbo и TaycanTurbo S, чтобы помочь клиентам принимать более обоснованные решения. Результаты испытаний, проведенных на маршруте AMCI Testing «Город / шоссе на общественном транспорте» на дорогах в Южной Калифорнии и ее окрестностях, были рассчитаны путем усреднения характеристик автомобиля за пять циклов испытаний. Режим с выбранной автоматической регенерацией и при использовании HVAC в экономичном режиме.
Результаты тестирования AMCI для моделей Taycan следующие:
– MY21 Taycan – 252 мили
– MY21 Taycan с Performance Battery Plus – 282 мили
– MY21 Taycan 4S – 247 миль
– MY21 Taycan 4S с Performance Battery Plus – 272 миль
– MY20 TaycanTurbo с Performance Battery Plus – 275 миль
– MY20 TaycanTurbo S с Performance Battery Plus – 278 миль
Более подробную информацию о результатах тестирования AMCI можно найти по адресу:
www.amcitesting.com/2021taycan
www.amcitesting.com/2020taycan
Как и для всех электромобилей с аккумуляторной батареей, фактический запас хода Taycan будет варьироваться в зависимости от ряда факторов, как описано выше в отношении оценок диапазона EPA.
Как и все литий-ионные аккумуляторы, литий-ионные аккумуляторы в PorscheTaycan подвержены физическому и химическому старению, а также износу. Таким образом, аккумулятор Taycan будет испытывать уменьшение количества электричества или заряда, который он может удерживать с течением времени, что приведет к уменьшению дальности действия транспортного средства и увеличению времени зарядки.Это нормально и ожидаемо.
Хотя Porsche ожидает, что в большинстве автомобилей сохранится 70% первоначальной емкости аккумулятора в течение первых 8 лет или 100000 миль (в зависимости от того, что наступит раньше) при нормальном использовании, скорость сокращения различается и будет зависеть от вашего индивидуального использования и рабочая среда. Скорость потери емкости будет выше на начальном этапе срока службы батареи, но скорость потери должна уменьшаться со временем. В течение 8 лет или 100000 миль, в зависимости от того, что наступит раньше, Porsche обеспечивает покрытие высоковольтных аккумуляторов в рамках своей ограниченной гарантии на новые автомобили, если измерение емкости, проведенное у официального дилера Porsche, показывает, что полезная емкость аккумулятора меньше ожидаемого процента в сроки, указанные в Ограниченная гарантия на новый автомобиль.Различные факторы, включая воздействие жарких или холодных погодных условий, могут повлиять на скорость потери емкости аккумулятора и время зарядки. Подробную информацию см. В разделе «Ограниченная гарантия PorscheTaycan на новые автомобили» и у официального дилера PorscheTaycan. Дополнительную информацию см. В руководстве пользователя PorscheTaycan.
Техническое примечание: Понимание напряжений и отказов кабеля в приложениях с высокой гибкостью
Новейшие станки для автоматизации процессов разработаны для работы намного быстрее, чем предыдущие поколения, и включают в себя видеонаблюдение и многочисленные датчики.Эта новая операционная среда может подвергнуть кабели и кабельному оборудованию чрезмерную нагрузку, превышающую проектные возможности. Напряжение кабеля напрямую влияет на надежность оборудования автоматизации. Понимание причин выхода из строя кабелей в приложениях с высокой степенью гибкости позволяет нам принимать соответствующие меры предосторожности на этапе проектирования, чтобы оптимизировать надежность системы.
Кабели физически ограничены
Кабели изгибаются одним или несколькими из четырех основных движений, показанных на Рисунке 1.Каждый раз, когда кабель изгибается или изгибается, его медные проводники и экраны подвергаются нагрузке. Медь плохо сопротивляется повторяющимся нагрузкам, даже если напряжение удерживается ниже предела текучести, равного 15-процентному удлинению. Медь также имеет очень низкое сопротивление напряжению сдвига и будет деформироваться, даже если напряжение ниже предела пластической текучести.
Чтобы уменьшить усталость медных проводников и экранов и тем самым исключить обрыв провода, радиус изгиба кабеля должен быть как можно большим, а диаметр кабеля – как можно меньшим.
Причины выхода из строя
Существует три основных причины выхода из строя любого кабеля, подверженного изгибу:
Деградация изоляции кабеля и жилы
Усталость проводника и экрана в зоне изгиба
Усталость проводника и экрана в точке подключения
Ухудшение изоляции кабеля и жилы
Одной из причин выхода из строя кабельной оболочки и изоляции является постоянное истирание кабеля другими кабелями, шлангами и оборудованием для укладки кабелей, например, кабельными трассами.Металлическая или пластиковая стружка, растворители и смазочные материалы разрушают оболочку и изоляцию кабеля. Оболочки кабелей также уязвимы к перепадам температур и низкому атмосферному давлению (вакууму), которые могут ослабить или сделать материал оболочки хрупким.
В дополнение к этим факторам окружающей среды изоляция проводника также должна противостоять раздавливанию. Проводники в типичном круглом кабеле могут подвергаться высоким силам сжатия, когда кабель зажимается или изгибается в кабельном канале вместе с другими кабелями или шлангами.
Когда оболочка кабеля выходит из строя, обнажается внутренняя часть кабеля. Если присутствует жидкость, она проникает в кабель и в конечном итоге вызывает короткое замыкание между проводниками. Абразивные частицы разрушают изоляцию проводника и приводят к выходу из строя. Если кабель имеет общий экран, он становится открытым для заземления.
Усталость проводника и экрана в зоне изгиба
Наиболее распространенный тип отказа гибкого кабеля – это возможный перелом экрана и / или проводника в области гибкости.Если сначала выходит из строя экран, проводники продолжают функционировать, но кабель чувствителен к помехам и излучению EMI / RFI. Это создает ошибки и ложные сигналы, источник которых очень трудно определить.
Чтобы понять механизм разрушения проводника и экрана, мы должны рассмотреть основные концепции анализа напряжений. Сопротивление твердого тела изгибу зависит от материала, формы, площади поперечного сечения и радиуса кривизны изгиба. Математически это выражается напряжением в теле σ, определяемым как
.где:
M = изгибающий момент
c = Расстояние от нейтральной оси тела до любого волокна в поперечном сечении
| = Момент инерции поперечного сечения
σ = Напряжение в волокне на расстоянии c
Для типичного применения гибкого кабеля геометрия изгиба фиксируется соображениями, включая ограничения механической конструкции и компоновку корпуса, поэтому разработчик должен работать в рамках этих ограничений и минимизировать напряжения проводника, которые сокращают срок службы при изгибе.
Наиболее важным фактором при определении усталостной прочности при изгибе является максимальное напряжение в любой части кабеля. Это максимальное напряжение, при условии, что радиус изгиба не опускается ниже минимального значения, R min , определяется по формуле:
σ макс = | Ec макс |
где:
E = модуль
эластичности в фунтах на кв. Дюйм (17000000 для меди ETP)
C max = максимальное расстояние от нейтральной оси до любого волокна
R мин. = радиус изгиба
Экранированный плоский кабель является самонесущим и может использоваться в большинстве приложений, связанных с перекатыванием, скручиванием и тик-тактом.
Обратите внимание, что это соотношение сохраняется для любого поперечного сечения, потому что момент инерции | не появляется.
Напряжение можно минимизировать, уменьшив толщину или диаметр кабеля, C max , или увеличив радиус изгиба R min . Влияние напряжения также можно свести к минимуму, выбрав материалы проводника и экрана, которые имеют более высокий предел прочности на разрыв, чем медь.
Испытания на изгиб показывают, что сопротивление медных проводников и экранов увеличивается по мере того, как металлы работают сильнее при изгибе.Чем тверже металл обрабатывается, тем он становится более хрупким. Более быстрые циклы оборудования приводят к более высоким температурам в меди. Малый радиус изгиба также приводит к более высоким температурам и более высокой степени усталости. Повышенные температуры могут вызвать размягчение изоляции, что, в свою очередь, изменяет физические свойства изоляции, снижая сопротивление истиранию, уменьшая сопротивление прорезанию и уменьшая прочность на разрыв. Все эти изменения могут вызвать преждевременный выход кабеля из строя.
Усталость проводника и экрана в точке окончания
Изгибающие напряжения и вибрация от движущихся кабелей вызывают поломку разъемов, обжатых и припаянных концов кабелей. Неподдерживаемые кабели преждевременно выходят из строя из-за усталости интерфейса разъема.
Кабели могут получить травмы плетью от быстро движущихся кареток, в результате чего кабель быстро меняет направление и ломается. Во всех приложениях, связанных с высокоскоростным изгибом, неподвижный кабель обеспечивает лучшее сопротивление изгибу и изгибу, чем гибкий кабель.
Конструкция кабеля предотвращает выход из строя
Чтобы повысить надежность кабелей в гибких приложениях, сосредоточьтесь на основных материалах и конструкции кабелей. Размер кабеля – самый важный фактор, который следует учитывать при увеличении срока службы при изгибе. Уменьшение диаметра кабеля приводит к экспоненциальному увеличению срока службы при изгибе, когда радиус изгиба остается постоянным.
Использование стандартных медных проводников и уменьшение размера и веса кабеля может увеличить срок службы (надежность) и снизить затраты.Начните с как можно более тонкой изоляции проводника с высокой диэлектрической прочностью и хорошими характеристиками сопротивления разрыву. Уменьшение толщины изоляции проводника уменьшает общий диаметр готового кабеля и делает его менее восприимчивым к нагрузкам, связанным с изгибом. Изоляция Gore MIL-ENE * на 50 процентов тоньше, чем сопоставимый материал, и рассчитана на номинальное напряжение 300 В RMS при толщине стенки 0,004 дюйма.
Укладка кабелей и проводов имеют решающее значение для увеличения срока службы круглых кабелей при изгибе.Вы можете отрегулировать укладку кабеля, количество витков на дюйм проводов и укладку проводов, чтобы оптимизировать надежность кабеля для различных гибких приложений. Такая оптимизация не увеличивает стоимость кабеля, но при правильной реализации существенно влияет на надежность.
Экран кабеля часто выходит из строя первым, потому что он находится на наибольшем расстоянии от нейтральной оси кабеля и, следовательно, испытывает наибольшую нагрузку. Для решения этой проблемы требуются два элемента дизайна.
Во-первых, замените экран со стандартной оплеткой на экран с двойной оплеткой, оптимизированный для срока службы и эффективности экранирования. Во-вторых, изолируйте экран от проводников и внешней оболочки, чтобы уменьшить трение, которое генерирует тепло и снижает срок службы при изгибе. Используйте материал с низким коэффициентом трения, как статического, так и динамического.
Gore расширенный PTFE ** имеет самый низкий коэффициент трения среди всех материалов кабеля. Он использовался для различных применений: от коаксиального диэлектрика до прочных внешних оболочек на гибких карданных кабелях.
Оболочка кабеля защищает экраны и проводники от окружающей среды. Если кабель закреплен и правильно заделан, оболочка также может увеличить прочность на разрыв и срок службы кабеля при изгибе.
Лучшие материалы оболочки – тонкие, с высокой прочностью на разрыв и устойчивостью к разрыву, гидравлической жидкости, смазочно-охлаждающей жидкости и растворителям. Полиуретан – отличный материал для оболочек кабелей. Он огнестойкий, устойчив к большинству промышленных жидкостей и обладает отличной стойкостью к истиранию.
Методы прокладки кабелей повышают производительность машины
ПрименениеFlex в высокоскоростных автоматизированных устройствах может привести к выходу из строя круглых кабелей высочайшего качества. По мере уменьшения времени цикла вес кабеля и системы управления кабелями становится ограничивающим фактором.
В таких приложениях ленточные силовые кабели дольше стандартных силовых кабелей. Срок службы ленточного кабеля в 100 раз больше, чем у круглого кабеля, а вес ленточного кабеля составляет одну четвертую веса круглого кабеля.Ленточный кабель уменьшает массу движущихся пучков кабелей, обеспечивая большее ускорение, меньшую вибрацию и колебания, а также меньший износ.
Плоский кабель часто может сгибаться и двигаться без использования кабельной цепи. Ленточный кабель является самонесущим и с соответствующими зажимами и направляющими может использоваться в большинстве приложений, связанных с перекатыванием, скручиванием и тик-тактом. Он может включать в себя монтажные скобы, отформованные на куртке. Это обеспечивает значительную экономию трудозатрат и затрат на установку.
Заключение
Традиционные кабели, используемые в промышленном оборудовании, не предназначены для обеспечения надежности и производительности, необходимых для новых конструкций оборудования.Используя материалы, которые доказали свою надежность в соответствующих средах, таких как военные и автомобильные приложения, а также улучшая базовую конструкцию кабеля с низкой стоимостью, можно спроектировать надежные кабели, отвечающие требованиям оборудования для автоматизации производства.
использованная литература
1 Молл, Кеннет В. и Маккартер, Дэвид Р., В. Л. Гор и партнеры, Inc., Flex Life in Cables, Electronic Packaging and Production, июнь 1976 г., стр.29-30, 3435.
* Изоляция MIL-ENE доступна в W. L. Gore & Associates, Inc., Newark, DE
.** Расширенный PTFE доступен в W. L. Gore & Associates, Inc., Newark, DE
.Демистифицируя типы Ethernet – Разница между Cat5e, Cat 6 и Cat7
Ethernet представляет собой водопроводные трубы Интернета. Многие сетевые установщики и системные интеграторы знакомы с типами Ethernet: кабели Cat5e и Cat6 с разъемами RJ45. Но термин «Ethernet», изобретенный совместно Робертом Меткалфом, охватывает целый ряд витых пар и оптоволоконных кабелей, которые постоянно модернизируются и стандартизируются Институтом инженеров по электротехнике и электронике, известным как IEEE. Каждая новая итерация Ethernet или категории поддерживает все более высокие скорости полосы пропускания и улучшает шумоподавление.
Построение коаксиальной сети
Поперечные сечения различных типов категорий Ethernet показывают различную внутреннюю физическую структуру. Это руководство поможет вам узнать больше о тонких различиях между каждым поколением кабелей Ethernet на основе витой пары.
Различные категории Ethernet
Различия в кабелях Ethernet могут быть незаметны для стороннего наблюдателя. Однако каждое новое поколение представляет собой медные пары с более жесткой скрученностью и более сложной оболочкой. Многие кабели предыдущих поколений Ethernet устарели.
Категория 3
Кабель Cat3 – это более раннее поколение Ethernet, но его все еще можно увидеть в более старых развертываниях. Обладая способностью поддерживать максимальную частоту 16 МГц, этот тип Ethernet все еще может использоваться для двухполосных телефонных систем и сетей 10BASE-T. Кабель CAT3 также можно использовать для установки системы охранной сигнализации или аналогичных приложений. Кабель CAT3 может иметь 2, 3 или 4 медных пары (что редко). Однако кабель категории 5e стал предпочтительной категорией Ethernet по умолчанию с возможностью поддержки более высоких скоростей и частот.
Категория 5
Cat5 Ethernet, представляет 10/100 Мбит / с Ethernet на расстояниях до 100 метров , также известный как Fast Ethernet. Несмотря на то, что в некоторых более старых развертываниях по-прежнему используется кабель CAT5, теперь он считается устаревшим и был заменен на Cat5e.
ПРИМЕЧАНИЕ: 100 Мбит / с / 100м.
Категория 5e
Хотя кабели Cat5 и Cat5e физически похожи, Категория 5e Ethernet соответствует более строгим стандартам IEEE. «E» означает «улучшенный», что означает версию с низким уровнем шума, в которой снижена вероятность перекрестных помех. Перекрестные помехи – это помехи, которые передаются от соседних проводов.
Cat5e – это наиболее распространенный тип кабелей, используемых для развертываний, благодаря его способности поддерживать гигабитные скорости по рентабельной цене. Хотя и Cat5, и Cat5e поддерживают максимальную частоту до 100 МГц, Cat5e полностью заменил своего предшественника. Gigabit Ethernet использует 4 пары данных по сравнению с Fast Ethernet, который использует 2 пары данных.
Кроме того, Cat 5e поддерживает скорость до 1000 Мбит / с. Он достаточно гибкий для небольших помещений, таких как жилые дома, хотя до сих пор используется в коммерческих помещениях. Из всех существующих вариантов кабельной разводки Cat5e – ваш самый дешевый вариант.
ПРИМЕЧАНИЕ: 100-250 МГц / 1 Гбит / с / 100 м.
Категория 6
Проводка Cat6 может поддерживать до 10 Гбит / с и частоты до 250 МГц . В то время как кабель Cat5e имеет 1,5-2 витка на см, кабели Cat6 более плотно намотаны и имеют 2 или более витков на см. (Величина скручивания на см зависит от производителя кабеля).
Кабели Cat6 также имеют более толстую оболочку по сравнению с кабелями Cat5e. Хотя стандартный Ethernet поддерживает расстояние до 100 метров, кабель CAT6 поддерживает только 37-55 метров (в зависимости от перекрестных помех) при передаче со скоростью 10 Гбит / с.Его более толстая оболочка защищает от перекрестных помех на ближнем конце (NEXT) и чужеродных перекрестных помех (AXT).
Несмотря на то, что кабели Cat6 и Cat6a обеспечивают более высокую производительность, многие локальные сети по-прежнему выбирают CAT5e из-за его экономической эффективности и способности поддерживать гигабитные скорости.
ПРИМЕЧАНИЕ: 250-500 МГц / 10 Гбит / с / 100 м.
.
Категория 6a
Cat6a поддерживает полосы пропускания до 500 МГц, что в два раза превышает длину кабеля Cat6, а также может поддерживать 10 Гбит / с, как и его предшественник. Однако, в отличие от кабелей Cat6, Cat6a может поддерживать 10 Gigabit Ethernet на расстоянии 100 метров. [Кабель Cat6, с другой стороны, может передавать ту же скорость на расстоянии до 37 метров.]
Cat6a также имеет более прочную оболочку, которая устраняет посторонние перекрестные помехи (AXT) и улучшает отношение сигнал / шум (SNR). «А» = расширенный. Более прочная оболочка делает кабели Cat6a значительно толще, чем Cat6, что также делает их менее гибкими в работе и, следовательно, более подходящими для промышленных сред по более низкой цене.
ПРИМЕЧАНИЕ: 250-500 МГц / 10 Гбит / с / 100 м.
Категория 7
Cat7 также может поддерживать 10 Гбит / с, но лабораторные испытания успешно показали его способность передавать до 40 Гбит на 50 метров и даже 100 Гбит на 15 метров. Новые кабели «Класса F» могут поддерживать частоты до 600 МГц. Тем не менее, Cat7 не был утвержден в качестве стандарта кабеля для телекоммуникаций.
Cat7 предлагает обширное экранирование для уменьшения затухания сигнала и является относительно жестким по сравнению с предыдущими поколениями кабелей.Обе отдельные пары экранированы с дополнительным слоем экранирования по всему кабелю. Экранирование должно быть заземлено, и Cat7 также требует специальных разъемов GigaGate45 (GG45), чтобы в полной мере использовать возможности более высоких характеристик.
В целом Cat6a может работать примерно так же, как Cat7, но по более низкой цене. Большинство наших клиентов AV- и IP-видеонаблюдения выбирают Cat6a STP или Cat6a FTP. Оба обеспечивают защиту от посторонних перекрестных помех и помех вокруг линий высокого напряжения.
Cat7 подходит для использования в центрах обработки данных и крупных корпоративных сетях.
Примечание: 600 МГц / 10 Гбит / с / 100 м (40 Гбит / с на 50 м / 100 Гбит / с на 15 м).
Категория 8
Кабель Cat8 все еще находится в стадии разработки и еще не ратифицирован. Согласно дорожной карте Ethernet Alliance 2016 года, он сможет поддерживать Ethernet 25 ГБ и 40 ГБ. Cat8 сможет поддерживать еще более высокие скорости передачи на расстоянии до 30 метров.
Как узнать, какие типы кабелей Ethernet покупать после выбора типа CAT
Чтобы сузить круг вопросов, ответьте на следующие вопросы:
- Вы ищете подземные кабели с защитой от УФ-излучения?
- Будут ли кабели располагаться на расстоянии не более 6 дюймов от линий электропередачи?
- Кабели будут в стенах?
- Требуется ли для установки огнестойкий кабель?
Вот ссылка на кабель CAT6, заполненный гелем для использования вне помещений.Есть много хороших производителей. PLANET не защищает одного поставщика. Это просто для иллюстрации.
Каждая категория кабелей имеет различные типы изоляции или экранирования, которые установщики должны учитывать перед покупкой. На все вопросы нет однозначного ответа, но ответы на эти вопросы должны помочь читателю принять решение, основанное на его проекте.
Разница в цене между различными типами может составлять от 100 до 600 долларов США в зависимости от типа.
Вот полезный обзор: экранированный внешний кабель (OSP) категории 6A F / UTP компании Siemon соответствует требованиям стандартов TIA и ISO для экранированных кабелей категории 6A / класса EA.
Почему медные пары скручены?
Когда телефонные линии были впервые развернуты рядом с линиями электропередач, Александр Грэм Белл, широко известный как изобретатель телефонов, был первым, кто скрутил медные пары, чтобы уменьшить перекрестные помехи между линиями. Скручивание медного кабеля через каждые 3-4 полюса электросети позволило уменьшить электромагнитные помехи и увеличить дальность действия.В медных кабелях Ethernet используется та же технология для уменьшения перекрестных помех между внутренними проводами (XT) и внешними проводами (AXT).
Сравнение экранированного (FTP) и неэкранированного (UTP)
Медная витая пара поставляется в экранированной и неэкранированной формах. Экранированный медный кабель имеет защитное проводящее покрытие, такое как медные оплетки, медная лента или токопроводящий полимер, для уменьшения шумовых помех. Неэкранированная витая пара, или UTP, не имеет экранирования и идеально подходит для большинства распространенных сред ЛВС. Экранированные витые медные пары, зарезервированы для сетевых сред с более высокими частотами.
Есть много типов экранированных медных пар. Оболочка также может охватывать все четыре пары данных. Обшивка может оборачиваться витыми парами. В экранированном «коде» есть два раздела. Первая буква обозначает тип экрана, который используется для защиты всех четырех витых пар кабеля Ethernet. Неэкранированный кабель помечен знаком (U), кабель с экраном из фольги отмечен знаком (F), а кабель с экраном в оплетке отмечен знаком (S).Вторая часть кода описывает, является ли скрученная пара фольгированной (F) или несращенной (U). TP означает “витая пара”.
Код экранирования:
TP: витая пара
U: неэкранированный или неэкранированный
F: экранированный из фольги
S: экранированный оплеткой
Типы экранированных кабелей Ethernet
– экранированные / неэкранированные Витая пара
Обычно этот кабель имеет экран из фольги, который охватывает неэкранированные витые пары.
S / UTP – экранирующая оплетка / неэкранированная витая пара
Этот кабель оборачивает экранирующую оплетку вокруг неэкранированной витой пары.
SF / UTP – Экранирование оплеткой + фольга / неэкранированные витые пары
Этот кабель оплетает экран вокруг фольги для защиты неэкранированных витых пар.
S / FTP – Экранирование в оплетке / витая пара из фольги
Этот кабель оборачивает экранирующую оплетку вокруг всех четырех медных пар. Дополнительно каждая витая пара оборачивается фольгой.
F / FTP -Foiled / Foiled Twisted Pair
Этот кабель покрывает все медные пары фольгой. Дополнительно каждая витая пара оборачивается фольгой.
U / FTP -неэкранированные / фольгированные витые пары
Этот кабель покрывает фольгой только витые пары.
U / UTP -неэкранированная / неэкранированная витая пара
Оболочка не используется. Стандартный кабель Cat5e – это примеры кабелей U / UTP.
Жесткий и многожильный Ethernet
Эти термины относятся к проводникам Ethernet.Многожильные медные кабели состоят из нескольких тонких медных кабелей. Жилы сплошного кабеля состоят из одного толстого медного жила кабеля.
