Светодиодная лента (далее СДЛ) представляет собой светотехническое устройство искусственного света, в котором источником потока света является полупроводниковый светоизлучающий элемент – светодиод или СИД. В англоязычной практике ему соответствует аббревиатура LED, образованная от английского словосочетания Light-emitting diode – светоизлучающий диод.
Данная аббревиатура используется и для обозначения светодиодных лент, они же LED-ленты, линейки, модули и другие светодиодные устройства или светоизлучающие приборы.
- Конструкция
- DIL-светодиоды
- SMD-светодиоды
- Питание светодиодной ленты
- Как следует разрезать
- Сфера применения
- Что такое светодиодные линейки?
- Условия работы
- Выбор ленты для закарнизного освещения
- Ниша с бортиком
- Ниша без бортика
- Варианты основного освещения
Конструкция
Светодиодная лента – это гибкая многослойная печатная плата, на которой установлено несколько видов электронных компонентов:
- светодиоды;
- токоограничивающие резисторы;
- микросхемы, управляющие включением/выключением светодиодов;
- стабилизаторы рабочего тока, проходящего через светодиоды и другие элементы.
В светодиодных лентах используются диоды в нескольких разновидностях корпусов:
- DIP- или DIL-светодиоды;
- SMD-светодиоды.
В широкой продаже есть своеобразные конструкции, которые, по сути, относятся к led лентам, но имеют несколько иные названия: гирлянды, нити, гибкий неон.
DIL-светодиоды. Их аббревиатура произошла от слов английского языка Dual In-Line – проволочные выводы корпуса расположены в два ряда.
Соответственно втрое обозначение DIP – аббревиатура от Dual In-line Package или «двойной пакет в линию».
Имеется в виду что корпуса DIP и DIL этих светодиодов имеют торцовые проволочные выводы в один или два ряда. Такие светодиоды монтируются в отверстия, высверленные в плате, и пропаиваются с обратной стороны на обычные круглые контактные площадки печатных проводников. Для механического крепления вывода в отверстии платы на нем выше платы делают зиг-изгиб вывода или расширение на выводе из узкой металлической полоски.
Второй вид корпусов светодиодов – SMD. Буквы обозначения образованы от англоязычной фразы Surface Mounted Device – «устройство поверхностного монтажа». Имеется в виду монтаж и пайка без сверления отверстий в плате. SMD-корпуса светодиодов имеют выводы не проволочные, выходящие из торца корпуса, а контактные площадки на его боковом ребре и нижней поверхности. Такие контактыэлектрически соединены с анодом и катодом светодиода. Пайка этих корпусов осуществляется заполнением припоем зазора между контактной площадкой платы и плоскими контактами на SMD-корпусе.
Лента печатной платы начинается и заканчивается несколькими контактными площадками. На крайние из них подключают напряжение питания. Средние контактные площадки служат для подачи или трансляции через всю длину ленты сигналов управления ее яркостью, цветом или оттенком свечения и пр.
Обычный одноцветный (иногда называется моноцветный или монохромный) светодиод для своей работы в зависимости от оттенка его свечения, требует напряжение от 1,5 до 3 В.
Чаще всего используют модели с напряжением:
- 12 В – ленты небольшой мощности для декоративной подсветки и основного освещения маленьких помещений;
- 24 В – подсветка и основное освещение;
- 36 В – редко подсветка, чаще основное освещение.
Существует большое количество блоков питания разной мощности для подключения к сети 220 Вольт.
Последовательно соединив три или более светодиода и подав на них напряжение 5, 9 или 12 В, остается «погасить» оставшиеся несколько вольт. Для этого служат токоограничивающие резисторы. Они не дают току через последовательную цепочку из нескольких кристаллов увеличиться выше номинального рабочего тока p-n переходов светодиодов.
Такие цепочки из светодиодов с токоограничивающими резисторами на ленте выделяются в полностью автономные участки.
Они называются пиксели и с обеих сторон ограничиваются парными контактными площадками. Пиксели – это полностью автономные отрезки. После подключения питания и при необходимости управления, они работают совершенно самостоятельно.
На ленте в этом месте размещается стилизованное изображение ножниц. Это значит, что ленту на полностью автономные отрезки следует разрезать только здесь. И сделать это нужно аккуратно, так, чтобы не сорвать печатные токоведущие дорожки. Поэтому разрезать ленту нужно только ножницами, а не монтажным ножом.
Разрезать можно только по отметке, в её отсутствие стандартная кратность реза 0.5 или 1 метр
Есть и ленты с питанием напрямую от сети переменного тока 220 – 230 В. В таких лентах для упрощения встроенного в конструкцию источника питания светодиоды соединяются в довольно длинные последовательные цепочки. Это приводит к резкому падению долговечности ленты и длительности ее эксплуатации. Если длительность работы одиночного светодиода, при параллельном соединении нескольких диодов, декларируется в 30 – 100 тыс.
В магазине ПХП64 представлено большое количество светодиодных лент разного назначения по низким ценам. Товары доступны для самовывоза в Саратове и Энгельсе и с доставкой.
Для чего нужна светодиодная лента, где ее можно и следует применять?
Назначение может быть самое разное, но основное – получение света в виде узкой полоски.
Узкая полоска получается «автоматически» из самой конструкции. Это происходит потому, что источники света в ленте – светодиоды. Их кристаллы имеют настолько малый размер, что помещаются в корпусах небольших габаритов. Эти корпуса установлены максимально близко друг к другу и расположены в один или несколько рядов.
СДЛ часто используют для создания линейных светильников. Такие светильники изготавливают в ходе монтажа светодиодного освещения прямо на площадке.
Для этого чаще всего применяют металлические профили из алюминиевого сплава.
При проектировании серии профилей разрабатываются и аксессуары для упрощения использования таких линейных светильников: светорассеиватели, заглушки для «облагораживания» торцов профиля, пропускания проводов питания и/или управления, подвески для потолков на тросики или кронштейны для стен. Бывают и подставки для размещения светильников вертикально на полу, например, в виде торшеров.
Обычно профили оснащаются светорассеивателями, которые иногда называют экранами. Их изготавливают из прозрачного или матового материала – поликарбоната, оргстекла – акрила или ПММА – полиметилакрилата. Поверхность экранов бывает гладкая, фактурная или структурированная искусственными микронеровностями.
Такие линейные светильники могут быть:
- встраиваемыми в стену, в подвесной или натяжной потолок;
- накладными – эти варианты исполнения монтируются на поверхности капитального (основного) или подвесного потолка, на стенах и даже на оборудовании в помещении, на поверхности мебели или внутри нее;
- подвесными, с креплением на потолке или на кронштейне возле стены;
- встраиваемыми в ступени лестниц, как снаружи здания, так и внутри него для освещения стены возле лестницы, ее проступей или подступенков.
Один из вариантов использования подстветки для ступенек. Красиво и недорого
Подвесные СДЛ-светильники предназначены для размещения на обычных потолках или любой разновидности фальш-потолков– натяжных, подвесных, грильято, армстронг и пр.
Линейные светильники на основе светодиодных лент традиционно применяются для основного освещения вместо старых привычных трубчатых люминесцентных ламп:
- в длинных и/или узких коридорах и прихожих;
- на лестницах и лестничных площадках;
- в холлах возле лифтов или блоков квартир.
Используя профили круглого или прямоугольного сечения, можно создавать оригинальные светильники различной конфигурации – кубы, пирамиды, конусы или их комбинации. Если при этом применить СДЛ с повышенной плотностью размещения светоизлучающих кристаллов с матовым светорассеивателем, то можно получить узкую световую линию без заметных ее разрывов.
Есть серии алюминиевых монтажных профилей для лент узких, обычной ширины, широких и даже сверх широких. Это позволяет использовать все разновидности лент по ширине, а значит, и по величине светового потока. Т. е. от декоративной подсветки до полноценного основного освещения помещений.
Светодиодные линейки
Это те же ленты, но не гибкие. Светодиодные линейки – это светоизлучающие устройства на таких же светодиодах, но на жестких печатных платах. Печатная плата для линейки изготавливается из нескольких полосок тонкого стеклотекстолита. На нем на одной стороне нанесены медные токопроводящие дорожки, соединяющие электронные элементы ленты в соответствии с ее электрической схемой. На этой же стороне по технологии SMD размещают и контактные площадки. Корпуса элементов размещают с наружной стороны платы и припаивают к площадке.
Диодные линейки на текстолитовой или алюминиевой основах
Для линеек используют не только стеклотекстолит.
Уже несколько лет для этого применяют и металлы с высокой теплопроводностью, например, алюминий или его сплавы. Делать платы из обычного алюминия невозможно, т. к. он проводит электрический ток. Поэтому используется анодированный алюминий. Пленка анодирования – это тончайший слой окислов алюминия. Он, являясь диэлектриком, не проводит электрический ток. На его поверхность, также, как и на стеклотекстолитовую плату, наносят токопроводящие дорожки с контактными площадками для светодиодов. Для подключения контроллера, усилителя, блока питания делают дополнительные контактные площадки. Далее процесс изготовления, как и обычной печатной платы из стеклотекстолита.
Светодиодные линейки на алюминиевых печатных платах более перспективны, чем на стеклотекстолитовых:
- алюминиевая полоса может быть толщиной более 0,5 – 1 мм, поэтому такая особенность обеспечит отличный пассивный теплоотвод от светодиодов, резисторов и управляющих микросхем линейки;
- увеличенная механическая, ударная и вибрационная стойкость;
- достаточная коррозионная стойкость и т. д.
д.Условия работы
Светодиодные ленты обычно работают при температуре окружающей среды от минус 30 – 40 до + 50 – 60℃. Некоторые специальные теплостойкие конструктивные исполнения лент могут работать в воздухе или воде, нагретых до +100℃.
Ограничения при работе на морозе связаны с морозостойкостью конденсаторов в источниках питания. А сами светодиоды свободно выдерживают минус 60℃.
Значительно сложнее дело обстоит с тепловой стойкостью. Основу p-n перехода светоизлучающего кристалла составляют полупроводниковые материалы. Их свойства сильно зависят от температуры. Даже превышение расчетной температуры на небольшую величину, но действующее продолжительное время, приводит к ускорению процессов диффузии в сверхчистый полупроводниковый материал атомов других веществ, например, загрязнений с поверхности кристалла. А это ведет к деградации светодиода. В результате уменьшается излучаемый световой поток и меняется оттенок свечения.
Эту проблему решают увеличением съема тепла с кристалла:
- пассивным – алюминиевым или медным радиатором в виде пластины для платы или монтажным профилем;
- полупассивным – у мощных светодиодов в подложке кристаллов размещают тепловые трубки;
- активным – обдувом корпусов светодиодов потоком воздуха от вентилятора.
Какую светодиодную ленту лучше поставить в декоративную подсветку за карниз?
Рассмотрим несколько вариантов закарнизной или нишевой подсветки.
Ниша, ограниченная невысоким бортиком
В этом варианте ленту устанавливают на краешек ниши, на самую ее кромку.
Поток света направляют внутрь полости ниши. Свет, попадая на плоскости потолка и тыльной части ниши, частично переотражается от них и выходит под разными направлениями в объем помещения. Это выглядит как светящаяся полоса или равномерный шлейф света под потолком.
Свет получается не резкий, а смягченный рассеиванием и переотражением. Световая полоса большой ширины скрывает дефекты поверхности потолка и его возможные неровности. Получается максимальная равномерность светового потока.
Ниша без бортика
Светодиодную ленту размещают на горизонтальной поверхности немного сдвинув ее внутрь ниши от наружного края. Величину сдвига выбирают, проделав несколько экспериментальных попыток. Вариант более трудоемкий, чем предыдущий, но результат схожий – получается широкий поток мягкого света тоже в виде шлейфа. Варьирование размером и цветовой окраской позволяет получить требуемые характеристики подсветки.
Варианты нишевого основного освещения
При любых видах нишевого освещения лучшие результаты по качеству и освещенности даёт монтаж светодиодных лент на задней вертикальной поверхности стены.
Световой поток при этом большей частью попадает в объем комнаты, а не теряется при переотражениях от потолка и от горизонтальной поверхности ниши.
Свет, выйдя из ниши, частично попадает и на потолок. Переотражается он вниз и на противоположную стену комнаты. Получают максимальную освещенность с минимальными световыми потерями. Свет из ниши не имеет четких границ, поток размыт по всему зазору ниши.
К особенностям можно отнести:
- зависимость от качества поверхности внутренней полости ниши, числа дефектов и изъянов на потолке – бугорки и впадинки, дефекты отделки и мелкие неровности;
- для увеличения световой эффективности светодиодной ленты ее следует поднимать, но при этом возле дальней стенки помещения могут появляться на виду слепящие точки светодиодов.
Показанные проблемы и их решения относятся к led моделям разных цветов – RGB или одноцветным, а также любых оттенков белого света.
Современные устройства активно используются для полной замены традиционных ламп накаливания. Они способны работать в разных условиях. В помещениях и на открытом воздухе под дождём и снегом.
При значительных минусовых и плюсовых температурах.
С их помощью легко организовать праздничные светодинамические шоу, фейерверки и пр. В помещениях ленты используются для акцентирования особенностей, красоты и необычности многоуровневых потолков.
Снаружи их используют для декоративной подсветки архитектурных объектов, памятников, входных групп и мн. др.
По сравнению с другими современными источниками света светодиодные лены:
- пожаробезопасны за счет низкого нагрева;
- электробезопасны применением невысоких рабочих напряжений;
- отсутствием вредных веществ безопасны при работе и повреждении;
- энергоэффективность светодиодов позволяет иметь нужное количество света при меньшем расходе электроэнергии и др.
Благодаря своим характеристикам светодиодные ленты уже сейчас применяются массово и имеют большие перспективы в будущем.
Если вам понравился материал – будем рады вашей оценке
- Текущий 3. 12/5
- 1
- 2
- 3
- 4
- 5
12/5Рейтинг: 3.1/5 (43 голос(ов) всего) 1
Светодиодная лента. Характеристики и особенности выбора.. Информация — Диод КМВ
Диод КМВ • Информация • Светодиодная лента. Характеристики и особенности выбора.
Общая информация

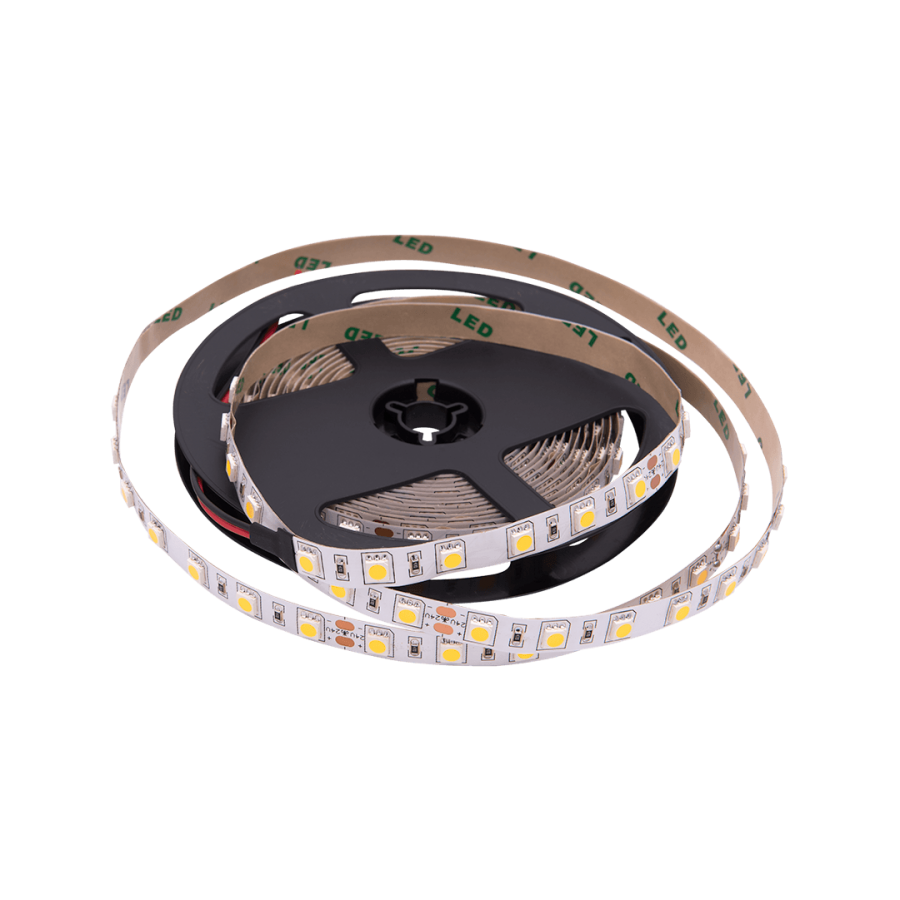

Светодиодная лента (Led Strip) – светодиодный источник света, представляющий собой гибкую монтажную плату в виде ленты с расположенными на равномерном расстоянии светодиодами и другими необходимыми элементами (резисторы для ограничения тока, микросхемы для управления и т.д.). В последнее время ленты приобрели популярность и прочно занимают постоянно расширяющуюся нишу в самых различных сферах, благодаря большому разнообразию характеристик и параметров. Расскажем, на что нужно обратить внимание, если вы хотите купить светодиодную ленту.
Светодиодная лента.
Основной сферой применения светодиодных лент является интерьерное декоративное освещение.
Впрочем, светодиодные ленты все чаще используются и как основной источник света. Подсветка мебели, подсветка кухонных шкафов и фартуков, контурная подсветка потолков и других элементов интерьера. Светодиодная лента широко используется в наружной рекламе и архитектурной подсветке. Использование RGB-лент вместе с контроллерами позволяет реализовать различные эффекты, как простые: смена цвета, мерцание или затухание, так и сложные: бегущий огонь, змейка и прочие, светомузыкальные эффекты. В последнем случае используется SPI или DMX светодиодная лента.
В зависимости от сферы использования, следует выбирать ленту с теми или иными характеристиками и обращать внимание на особенности, о которых пойдет речь ниже.
Напряжение
Напряжение. Большинство светодиодных лент рассчитано на подключение к сети через блок питания. Соответственно, они могут быть рассчитаны на напряжение 5 вольт, 12 вольт, 24 вольта.
Выбираемое напряжение зависит от задачи и возможности подключения – чем выше напряжение, тем меньше сила тока при одинаковой мощности.
Соответственно, меньшие требования к сечению проводников и к длине подключаемой ленты. Так для лент напряжением 5 вольт максимальная длина подключаемого отрезка составляет 2 метра, для лент напряжением 12 вольт – 5 метров, но для лент, рассчитанных на 24 вольта, максимальная длина составит уже 10 метров.
Таким образом, где подключение ленты каждые пять метров затруднено, например, фасады зданий, правильнее выбирать ленту большего напряжения. Внутри помещения можно использовать ленту с меньшим напряжением. Такой вариант предпочтительнее, поскольку большая подключаемая длина будет обладать меньшей надежностью.
Светодиодная лента 5V
Светодиодная лента 24V
Светодиодная лента 220V
Светодиодные ленты напряжением 5 вольт встречаются редко. В основном, это “умные” ленты SPI или DMX, ориентированные на подключение к уже имеющимся источникам питания. В этом случае преимущество таких лент заключается в использовании более простой элементной базы, а следовательно, в более высокой надежности (SPI и DMX контроллеры, в основном, работают с напряжением 5 вольт, в ином случае требуется более сложная элементная база).
Существуют ленты с рабочим напряжением 220 вольт. Для подключения к сети им не требуется блок питания, лишь небольшой выпрямитель. Это удобно там, где монтаж блоков или разводка питания затруднены. Плюс данной ленты также в большом подключаемом метраже. Но есть и минусы – повышенные требования к электробезопасности и большая кратность реза – около метра. Если какая-то часть ленты выходит из строя, то гореть не будет весь участок до следующей линии реза.
Кратность реза и длина намотки
Шаг нарезки или кратность реза. Длина намотки. Светодиодная лента продается намоткой. В основном, это 5 метров, 10 метров, реже 15 и более метров. Длина намотки зависит от напряжения и, как правило, составляет максимально возможную подключаемую длину. Ленты, рассчитанные на напряжение 220 вольт, могут продаваться бухтами 30, 50 и 100 метров.
Естественно, что в работу может пойти не вся длина ленты, а лишь ее часть. Для этого предусмотрены специальные участки, в которых ленту можно делить на отрезки.
По краям линии реза на ленте имеются контактные площадки для подключения отрезков через коннекторы или припаивание проводов.
Длина отрезков зависит от конструктивных особенностей, напряжения и количества светодиодов на погонный метр. На каждом отрезке светодиоды подключены последовательно, так как имеют рабочее напряжение около 3 вольт. Так, например, лента 12 вольт 60 диодов на метр будет иметь кратность реза 5 см, а точно такая же лента, но рассчитанная на 24 вольта, будет иметь кратность реза 10 см.
Линия разреза ленты
Зависимость шага реза от плотности кристаллов и их типа
Длинна намотки: 5м – лента 12В, 10м – лента 24В.
Светодиодная лента 220 вольт по этой же причине имеет кратность реза около метра.
Кроме длины намотки и кратности реза светодиодная лента может иметь различную ширину – от 6 мм, и толщину, зависящую от конструктивных особенностей и используемых кристаллов.
На это стоит обращать внимание, выбирая ту или иную ленту для монтажа в специальный профиль при использовании в интерьере.
Тип кристалла
Тип кристалла, производитель кристалла. Важной технической характеристикой, является тип кристалла светодиодов ленты. От типа кристалла во многом зависит мощность и яркость, а также некоторые конструктивные особенности. При производстве лент распространены кристаллы типов 5050, 2835, 5630. Подробнее об особенностях этих и других типов вы можете прочитать в отдельной статье. Стоит отметить, что существуют кристаллы, используемые преимущественно в лентах, такие как 7020 и 8520 – для торцевых лент, или кристаллы, совмещающие несколько вариантов люминофора. Это позволяет при размещении в одном ряду менять цветовую температуру ленты или цвет свечения.
Количество диодов на метр и мощность
Количество диодов на метр и мощность. Количество светодиодов на метр или плотность светодиодов – одна из часто определяющих выбор той или иной ленты характеристик, которая говорит сама за себя.
Встречаются ленты с количеством светодиодов на метр от 30 до 120 и более. От количества светодиодов на метр непосредственно зависит яркость и мощность светодиодной ленты. Чем выше плотность светодиодов, тем ровнее будет свечение.
Количество диодов на метр и тип кристалла – важный момент, который нужно учитывать при выборе ленты. Если вам нужна неяркая мягкая ровная подсветка, лучше отдавать предпочтение лентам с большим количеством менее производительных диодов: например, светодиодная лента 12 вольт 120 SMD2835 или 120 SMD5050 подойдет для этих целей больше, чем лента 12 вольт 60 SMD5630.
Лента 60SMD 2835 6Вт
Лента 60SMD 5050 14,4Вт
Лента 120SMD 2835 12Вт
Мощность светодиодной ленты – важная характеристика, влияющая на выбор источника питания для ленты и на ее подключение. Измеряется она в ваттах на погонный метр и может составлять от 4 до 30 Ватт. Например, лента 60SMD 5050 (60 кристаллов SMD5050) имеет мощность 14,4 Вт.
на м. п., а лента 60SMD 3528 уже только 9 Вт.
Яркость или световой поток измеряется в люменах на погонный метр и определяет количество света, излучаемого лентой. Чем выше эта величина, тем больше яркость ленты.
Степень защиты светодиодной ленты
Степень защиты светодиодной ленты. Светодиодные ленты изготавливаются с различной степенью защиты от атмосферных и иных воздействий (степень защиты IP).
Лента с защитой IP20 может использоваться внутри сухих помещений: для интерьерной подсветки мебели, потолков, витрин, внутри профиля для светодиодной ленты. Применение в других условиях такой ленты не рекомендуется, либо необходима дополнительная защита от атмосферного воздействия и влаги.
Лента со степенью защиты IP67 надежно изолирована силиконом или гибким корпусом и может применяться на улице или во влажных помещениях практически без ограничений. Это так называемая влагозащищенная лента.
Лента со степенью защиты IP20.
Без защиты.
Лента со степенью защиты IP44. Защита с одной стороны.
Лента со степенью защиты IP65. Защита с обоих сторон.
Также существуют ленты с другими промежуточными вариантами степени защиты, цена которых выше, чем у открытой ленты, но гораздо ниже, чем у ленты IP67. Предпочтение данным лентам стоит отдавать с учетом некоторых нюансов: для кухни не рекомендуется использование открытой ленты, но лента IP33 (тонкий слой силикона сверху, или нанолак) вполне допустима. Лента IP54 (силикон с наружной стороны) может использоваться на улице в местах, где нет прямого атмосферного воздействия. Ленты с защитой IP33 – IP54 можно использовать для наружной рекламы, если предполагается их использование внутри световых объемных букв или лайтбоксов.
При монтаже влагозащищенной ленты следует обращать внимание на соединения – им необходима дополнительная герметизация, либо для соединений нужно использовать специальные герметичные коннекторы.
Цвет ленты и цветовая температура
Цвет ленты и цветовая температура. Светодиодная лента, как и другие светодиодные источники света – Led-модули, пиксели различают по цвету свечения и по температуре белого свечения. Различают монохромные ленты или RGB-ленты, причем, и первые, и вторые могут иметь контроллеры, позволяющие управлять отдельными участками (обычно соответствуют кратности реза). Если лента многоцветная и простая (неуправляемая), то она имеет необходимое количество каналов для включения и диммирования того или иного цвета, но изменение происходит по всей длине ленты.
Встречаются ленты RGBW – сочетание RGB и белого, RGBWW – сочетание RGB, холодного белого и теплого белого, просто сочетание холодного и теплого белого свечения в одной ленте и другие. В основном данные ленты используются для светового оформления интерьера.
RGB-лента с адресным управлением DMX или SPI
Лента теплого белого свечения (warm white)
Лента холодного белого свечения (cool white)
Говоря о холодной или теплой температуре свечения, мы имеем ввиду оттенок белого света, зависящий от используемого люминофора в кристаллах ленты.
Измеряется она в К (кельвины) и может варьироваться в диапазоне от 1 500 К – практически красный оттенок, до 12 500 К – практически ультрафиолет. Можно встретить определения warm white (теплый оттенок) – соответствует температуре 3 000 К, thrue white или natural white (натуральный белый) – соответствует температуре 4 500 К, или cool white (холодный белый) – соответствует температуре 6 500 К.
Ленты, как и другие светодиодные источники света, характеризуются по величине коэффициента CRI — это индекс цветопередачи, показывающий насколько точно передается цвет освещаемых предметов по сравнению с эталонным источником света (солнечный свет). Ленты с разным индексом могут иметь одинаковую цветовую температуру, но освещаемые ими предметы могут выглядеть по-разному. Чем выше данный коэффициент, тем точнее и лучше цветопередача. Объясняется это качеством используемых в производстве люминофоров. Нормальным показателем считается CRI больший или равный 80. Обычно производитель указывает данную характеристику.
Если же этого нет, то перед вами скорее всего лента невысокого качества, цветопередача которой будет оставлять желать лучшего.
Простой опыт, показывающий смысл коэффициента CRI у двух источников одинакового свечения.
Источник света с высоким коэффициентом CRI. Спектр ровный на всех участках, без пробелов.
Источник света с низким коэффициентом CRI. Спектр такого света будет не полным, с пробелами.
Другие особенности
По конструктивному исполнению гибкие светодиодные ленты можно разделить на два типа – однослойные и двухслойные. В первом случае токопроводящие дорожки, как и контакты для подключения нанесены лишь с верхней стороны, во втором – контакты и дорожки есть с обоих сторон – с верхней и нижней. Считается, что второй вариант надежнее и менее подвержен повреждению при изгибе или монтаже, но это не совсем так. В конечном итоге надежность определяется качеством ленты и сечением токопроводящих дорожек.
Двухслойную ленту с контактами на нижней стороне при соединении с помощью пайки возможно подключать через основу, на которую производится монтаж, тем самым скрыв проводку. Также стоит обращать внимание на материал основы при монтаже ленты – монтаж двухслойной ленты на металлическую основу требует внимания из-за возможности короткого замыкания.
Кроме простой, лента может быть и для торцевой подсветки. В ней кристаллы расположены таким образом, что свечение происходит вбок. Такая лента используется в основном для подсветки витрин и шкафов. Раньше такие ленты, сделанные по технологии DIP, могли использоваться там, где было необходимо закрепить их на основании с изгибами, например, в маленьких и узких светодиодных буквах, где нет возможности использовать модули. Ленты для торцевой подсветки, изготовленные по технологии SMD для такой подсветки не предназначены. В местах изгиба SMD элементы могут потерять контакт, и лента выйдет из строя. Для таких случаев используется S-лента или лента-змейка, основа которой выполнена в виде зигзага, что позволяет закрепить ее на основании с изгибами, без нарушения конструктивной целостности.
Как и светодиодные модули, ленты могут быть выполнены в варианте с линзами и без, что обеспечивает различный угол свечения. В обычном варианте без линз угол свечения составляет 120 градусов, в варианте с линзами угол свечения может быть любым: как правило, это 160, 170 градусов.
Светодиодная лента с линзами
Светодиодная лента «змейка» или S-type.
Светодиодная лента для торцевой подсветки
Среди характеристик, указываемых производителем светодиодных лент, можно встретить и другие: BIN, kit, класс… Кратко расскажем о них.
BIN – характеристика светодиодных чипов, определяющая принадлежность чипов, используемых в данной ленте, к одной группе с минимальной погрешностью в свойствах. Дело в том, что при массовом производстве сложной продукции со многими параметрами, такой как светодиодные чипы – конечные свойства и характеристики могут значительно отличаться.
Поэтому, производитель сортирует готовую продукцию по группам. Каждая группа в итоге имеет свой BIN.
В случае с лентой это говорит о том, что в ленте использованы светодиоды с одним BIN, значит с одним свечением. В этом есть смысл при покупке нескольких намоток лент: в случае со сходным BIN свечение данных лент будет одинаковым.
Kit – аналогичная характеристика, указывающая на принадлежность светодиодов к одной партии или группе.
Класс ленты (HI, LUX, Premium) говорит о том, что данные ленты производитель выделяет в отдельную категорию по качеству и характеристикам. Такие ленты стоят дороже, но во многих случаях эта разница оправданна.
В заключении можно сказать, что выбор светодиодной ленты не так прост, как кажется на первый взгляд. Но, приложив небольшое усилие, в основных особенностях разобраться можно. Важно понимать, что для конкретной задачи есть наиболее подходящая светодиодная лента.
Контактная информация
Ставропольский край
г. Пятигорск, ул. Ермолова, 33
+7 928 378-19-19
Режим работы с 9:30 до 17:30. Выходной – суббота, воскресенье.
Поделиться ссылкой:
Наш адрес: Ставропольский край
г. Пятигорск, ул. Ермолова, 33. Телефон: +7 928 378-19-19
Политика конфиденциальности
Светодиодная лента BLAZE™ для влажных помещений
- Выберите вариант…
- 12 В постоянного тока Икс
- 24 В постоянного тока Икс
- Выберите вариант. ..
- 100+ Икс
- 200+ Икс
- 300+ Икс
- Выберите вариант…
- 2700К Икс
- 3000К Икс
- 5000К Икс
- 6300К Икс
- Выберите вариант. ..
- Катушка 16,4 фута Икс
- 100-футовая катушка Икс
..
..VALENT® X Светодиодная лента с малым шагом
- Выберите вариант…
- 24 В постоянного тока Икс
- Выберите вариант…
- 100+ Икс
- 200+ Икс
- 300+ Икс
- 500+ Икс
- 800+ Икс
- Выберите вариант. ..
- 2400К Икс
- 2700К Икс
- 3000К Икс
- 3500К Икс
- 4000К Икс
- 4200К Икс
- 5000К Икс
- 6300К Икс
- Выберите вариант.
..
