Термоголовка для радиатора отопления с регулировкой температуры: принцип работы

В старых отопительных системах отсутствовал термостат. В 90-х годах началось использование этих приборов, новинку по достоинству оценили специалисты и простые пользователи.

Термостатический комплект для радиатора отопления

Содержание

  • Определение и конструкция термоголовки для радиатора отопления
    • Термостат
    • Термостатические клапаны: виды, выбор, принцип действия
    • Термостатическая головка: принцип работы
    • Термостатические комплекты: цена отвечает за качество
  • Правильная установка термостата Danfoss, Оventrop, Giacomini, Валтек с выносным датчиком
  • Регулировка механизма

С помощью прибора можно не только регулировать температуру отдельного помещения, но и при надобности перекрыть подачу воды. Это удобно, если необходимо заменить часть системы – не надо полностью сливать воду и прекращать обогрев дома.

Определение и конструкция термоголовки для радиатора отопления

Что представляет термостат? Этим термином называют механизмы, предназначенные для регулирования температуры отопительной системы.

  • Термостатический элемент – гофрированный цилиндр или головка с термостатическим составом.
  • Клапан. Применяется при регулировке потока жидкости, уменьшая или увеличивая его. Существуют 2 типа клапанов: RTD-G и RTD-N. Первый используют в однотрубной отопительной системе. Второй – при двухтрубном отоплении или при наличии в доме двойного насоса.

Работает термостат следующим образом: при нагреве воды в трубе, состав расширяется и изменяется размер цилиндра. Термостатическая головка передвигает шток клапана, уменьшая подачу жидкости.

По виду регулировки устройства подразделяют:

  1. Механический регулятор температуры. Настройка производится вентилем.
  2. Механические устройства, подключенные к сети. Регулируются рукоятью, но замыкает ключ электронная система.
  3. Механизмы с электрическим сервоприводом. Сигнал передается с термостата, находящегося в комнате, после этого сервопривод регулирует подачу воды.
  4. Электронные устройства. Температура воды регулируется кнопками.

Термостатические клапаны: виды, выбор, принцип действия

Производители предлагают различные видов клапанов. Все упирается в способы подключения труб к радиаторам.

  • Прямые клапана – применяют при прямой подводке трубы к батарее возле поверхности стен.
  • Угловые – подведение трубы осуществляется из-под пола.
  • Осевые – подключение осуществляется из поверхности стены.

Электронный регулятор для батареи

Клапан для отопления с терморегулятором действует без подключения к питанию. Состав внутри термостатического цилиндра увеличивается в объемах под воздействием высокой температуры и уменьшается при снижении. Если в комнате холодно – клапан увеличивает поток горячей воды, если жарко – уменьшает.

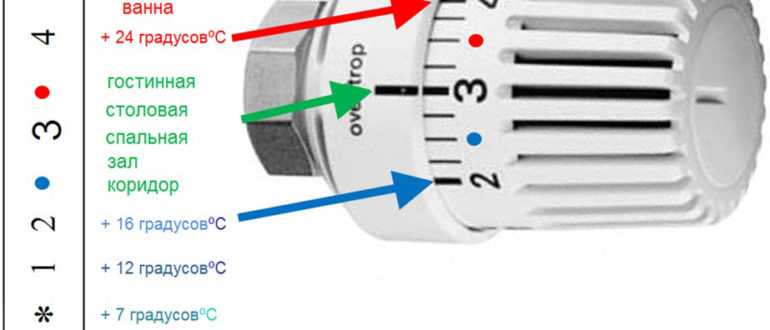

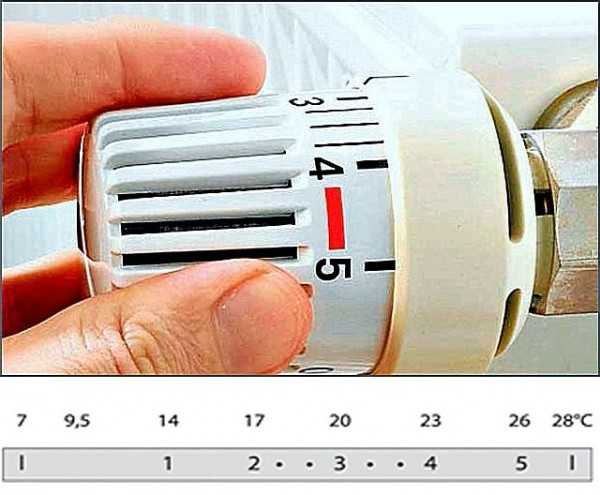

Поворачивая рукоять на головке со шкалой от 1 до 5, устанавливается нужный температурный режим. Комфортной для человека считается температура 20–23 градуса, выше – 25 для ванной комнаты. На 1 делении термостат поддерживает температуру примерно 6 градусов, чтобы вода не замерзла, 5-е положение означает, что система функционирует с полной мощностью.

Термостатический клапан позволяет сэкономить 25% тепла, соответственно снижаются затраты средств.

Отдельно рассмотрим трехходовой термостатический клапан для радиатора.

Трехходовые механизмы бывают:

  • Стандартные, смешивающие.
  • С термостатической функцией.

Особо следует выделить трехходовой клапан с термоголовкой. По принципу работы он напоминает смеситель: смешивающий, переключающий потоки жидкости. При повороте рукояти на 50 градусов равномерно смешиваются два потока, так как входные клапаны равны. Ели рукоять повернуть на 100 градусов, первый клапан поджимается полностью и перекрывает поток.

Трехходовой термостатический смесительный клапан бывает:

  • с гидроприводом;
  • пневмоприводом;
  • электроприводом.

Трехходовой клапан на системе отопления с функцией термостата отличается от стандартной трехходовой модели тем, что поддерживает температурный режим на заданном уровне.

Термостатическая головка: принцип работы

Термоголовка для радиатора отопления работает в связке с клапаном. Фиксацию производят с помощью гайки. Термоголовка для радиатора отопления состоит:

  • из герметичного цилиндра;
  • сильфона с термостатическим составляющим;

Способ работы прост: при нагреве жидкости, сильфон увеличивается, придвигает клапан и тот уменьшает подачу горячей воды. Механизм регулирует диапазон температур от 6 градусов до 30.

Термостатическая головка для установки оптимальной температуры

Термостатическая головка бывает таких видов:

  • газоконденсатная;
  • жидкостная.

При выборе следует учитывать: в жидкостных и газоконденсатных термостатах используют разные головки.

Первые наполнены ацетоном или толуолом, в газоконденсатных – сжиженный газ. Вторые более чутки к колебаниям температуры.

Температурный уровень показывают датчики, соединенные с цилиндром.

Датчики на головках впускают таких типов:

  • дистанционные;
  • встроенные.

Дистанционные датчики соединяют с механизмом специальной трубкой, встроенные монтируются в термостат. Также производится комнатный терморегулятор, который установлен отдельно. Он измеряет температуру помещения и передает сигнал на термостат. Термоголовка для радиатора отопления с регулировкой температуры — это очень удобно в использовании отопительной системы.

Термостатические комплекты: цена отвечает за качество

Строго говоря, термостатический комплект – устройство, в которое входит: цилиндр, клапан, термореле с регулировкой температуры, вращая которое вручную выставляется тепловой режим комнаты. После, устройство поддерживает ее автоматически.

Кроме этого, в комплект могут входить:

  • Радиаторные пробки.
  • Американки для подключения батареи;
  • Кронштейны для монтажа.

Работа термостата позволяет поддерживать температуру на комфортном для человека уровне. Днем – 20–23 градуса, ночью – 18.

Одним из альтернативных устройств измерения температуры является термопара (ГОСТ Р 8.585–2001). Принцип работы термопары заключается в работе разнородных проводников, которые контактируют между собой в одной или нескольких точках. Когда происходит нагрев, создается определенное напряжение.

Регулирующая арматура (комплекты) ставится на каждый радиатор отдельно.

Правильная установка термостата Danfoss, Оventrop, Giacomini, Валтек с выносным датчиком

Установка термостата на систему отопления

Как правильно установить термостат? При его монтаже на двухтрубную отопительную систему должны соблюдаться следующие условия:

  • Установку делают на месте заглушки.
  • Монтаж проводится при выключенном котле и со слитой водой.
  • Регулятор температуры на радиаторе отопления устанавливается строго горизонтально.

Термоголовка для радиатора отопления должна быть исправной.

На термические регуляторы не должно попадать прямое солнечное излучение, закрывать гардины, экраны для батарей. Воздух непосредственно возле устройства должен циркулировать.

Установка термостатического устройства заключается в следующем:

  • Монтаж устройства всегда производится на трубе с подачей горячей воды (в двухтрубной системе – верхняя труба). Отсечный вентиль или дроссель устанавливается на обратке. При монтаже следует обратить внимание на поток горячей воды. Подводка должна подходить к клапану термостата и игле дросселя из-под седла. При другом раскладе от клапана отпадет шток.
  • Для подмотки на резьбу используется льняная нить с краской или полимерная герметизирующая. Лента ФУМ не подходит.
  • До дросселя на подводках должна присутствовать перемычка. Без нее происходит регулировка температуры в стояке.
  • Для соединения клапанов с радиаторными пробками предпочтительно использовать американку.

Для стальных однотрубных радиаторов используется другой вид термостатов. Его конструкция подразумевает только нижнее подключение.

Основной проблемой установки термостата, является совместимость деталей, выпущенных различными производителями. Подобная ситуация наблюдается, когда приобретены плоские радиаторы нижнего подключения с клапанным вкладышем. К нему приходится тщательно подбирать термоголовку, чтобы соответствовал диаметр резьбы и длина поршня клапана.

На рынке выпускаются модели, детали которых совмещают с другими марками. Но такой механизм хоть и составит единое целое, но обеспечить постоянный температурный режим не в состоянии.

Регулировка механизма

Регуляторы температуры для батарей отопления впервые запускаются следующим образом:

  • Дросселем на обратке регулируется система.
  • Термостатический кран на батарее полностью открывается.
  • Рукоятка на термоголовке снимается и устанавливается таким образом, чтобы максимальное положение на шкале соответствовало полностью открытому клапану. Устройство устанавливается. Дальнейшая регулировка температуры производится поворотом рукояти.
  • Если температура на дисплее показана в градусах, она подгоняется с помощью градусника.

ПОСМОТРЕТЬ ВИДЕО

Используя терморегуляторы на радиаторы отопления можно добиться ряда преимуществ. С ростом цен на поставляемое тепло, экономятся средства. Прибор окупает себя за 1–2 сезона. Комфортные температурные условия препятствуют появлению простудных заболеваний, которые возникают из-за частого проветривания комнат в межсезонье. Термостат для отопления устанавливают в новую систему отопления и в уже действующую. Современные модели небольших размеров, вписываются в любой дизайн интерьера. Термоголовка для радиатора отопления должна быть в системе отопления.

Принцип работы термоголовки для радиатора отопления

Содержание

  • 1 Тонкости настройки обогрева запорной арматурой
  • 2 Конструкция термоголовки и принцип ее работы
    • 2.1 Разновидности термостатов
    • 2.2 Конструкция клапана
  • 3 Выбор оптимальной термоголовки
  • 4 Размещение термоголовок
  • 5 Монтаж термоголовки

Чтобы обеспечить максимальную эффективность работы отопительной системы в своем доме, недостаточно подобрать хороший котел, трубы правильного диаметра и радиаторы с большой площадью теплообмена. Необходимо установить различную арматуру и термоголовки для радиаторов.

Термоголовки, установленные на радиаторы в доме, лишены некоторых недостатков запорной арматуры, а также позволяют более точно настраивать температуру радиаторов. Благодаря тонкой регулировке можно создать комфортный климат в доме и сэкономить на отоплении.

Тонкости настройки обогрева запорной арматурой

Выбирая запорную арматуру, как средство настройки радиаторов, нужно быть готовым к:

  • Балансировка при помощи арматуры может выполняться только путем постановки ее в режим «открыто» или «закрыто», то есть либо обогрев будет работать на максимуме, либо не будет работать вообще. Приоткрыть кран нельзя, так как в таком случае вода под давлением быстро сломает хрупкие детали арматуры. Все это и приводит к тому, что от жары люди открывают окна вместо того, чтобы снизить нагрев батарей, что приводит к неэффективной растрате энергии.
  • Быстрое открытие крана может привести к гидравлическому удару – вода под давлением понесется в радиатор, повредив его или снизив его прочность и долговечность.
  • Все манипуляции с балансировочными кранами могут производиться только вручную: чтобы постоянно иметь комфортную температуру, нужно подходить к радиатору и включать-выключать его.

Конструкция термоголовки и принцип ее работы

В конструкцию входит два основных элемента – термоклапан и термостат. Работают они следующим образом:

  1. Сильфон заполняется летучим паром или жидкостью и находится под постоянным давлением.
  2. Величина давления всегда соответствует величине нагрева наполнителя, а регулировка осуществляется за счет того, что пружина в сильфоне сжата с определенной силой.
  3. Когда температура окружающего воздуха поднимается, часть наполнителя испаряется, что приводит к увеличению давления внутри термоголовки.
  4. Пружина разжимается, сильфон увеличивается, что приводит к движению золотника в клапане в сторону закрытия просвета трубы, – это не дает теплоносителю попадать в радиатор в слишком большом количестве.
  5. Это происходит до тех пор, пока не восстановится равновесие системы.
  6. Если температура воздуха падает, пар в сильфоне конденсируется, давление уменьшается, сильфон становится меньше.
  7. Уменьшенный сильфон воздействует на золотник таким образом, чтобы тот начал открывать проход для воды, пока радиатор не прогреется до нужной температуры.

Наполнитель сильфона расположен на максимальном отдалении от нагреваемой водой части устройства, поэтому воздействия горячей воды на датчик не происходит.

На него может действовать нагретый воздух, испускаемый самим радиатором. Чтобы этого избежать, термоголовка для радиатора должна быть установлена в горизонтальном положении.

Разновидности термостатов

Термоголовка для отопительных радиаторов может иметь один из двух видов термостата:

  • автоматический;
  • ручной.

Принцип балансировки системы отопления с помощью ручного термостата прост: поворот вентиля приводит к тому, что шток клапана сдвигается с места, изменяя просвет трубы в соответствии с выбранным значением температуры. Эффективность прибора в таком случае несколько ниже, а ручка клапана может со временем выйти из строя из-за частого механического воздействия.

В конструкцию автоматического регулятора входит сильфон. Часто такие термоголовки оснащаются цифровыми датчиками и дисплеями, что делает процесс настройки температуры совсем простым.

Конструкция клапана

Термостат нужен для регулировки температуры ручным или автоматическим способом. Вторая основная деталь термоголовки – клапан – нужна для того, чтобы напрямую воздействовать на поток теплоносителя, регулируя диаметр просвета подающей трубы. Клапан может устанавливаться на прямом или угловом участке контура и выполняется по одному из двух стандартов: RTD-G или RTD-N. Выбор конкретного вида устройства основывается на типе схемы отопления, а стандарт подбирается исходя из диаметра трубы подводящего контура.

RTD-G может пропускать через себя большее количество теплоносителя и рассчитан на следующие ситуации:

  • однотрубные системы отопления;
  • многоэтажные дома;
  • частные дома с двухтрубной системой с естественной циркуляцией.

Однотрубные системы должны оборудоваться байпасами в обязательном порядке, если радиаторы оснащаются терморегуляторами.

RTD-N подходит для:

  • домов с принудительной циркуляцией теплоносителя в контурах обогрева;
  • многоэтажных новостроек с двухтрубным отоплением.

Выбор оптимальной термоголовки

Термоголовка для отопительных радиаторов должна быть правильно установлена.

Первым параметром, на основе которого делается выбор, является тип наполнителя, если регулятор автоматический. По этому принципу термостаты делятся на два типа: жидкостные и газовые. Устройства первого типа более точно подстраивают клапан под нужды жильцов, но тепловая инерция таких приборов выше, чем у газовых регуляторов. Газонаполненные термоголовки балансируют температуру менее точно, но быстрее.

Второй принцип выбора – тип подачи сигнала на клапан. Термоголовки для радиаторов могут приводиться в действие исходя из температуры:

  • воды в трубах;
  • воздуха в комнате;
  • воздуха вне помещения.

Электрическое управление делится на два подтипа:

  • управление циркуляционным насосом или отопительным котлом;
  • подача сигнала на механические клапаны, установка которых производится рядом с радиатором – в таком случае можно настроить все радиаторы одним движением.

Размещение термоголовок

Датчики могут быть выносными и встроенными, регулировка может быть прямой или дистанционной.

Балансировочные клапаны со встроенным датчиком более распространены. Располагаются они путем встраивания механизма в трубу подающего контура. Установка радиаторов должна проектироваться с учетом следующих нюансов:

  • если придется монтировать регулятор вертикально, нужно выбирать устройство другого вида, так как конвекция теплого воздуха сильно скажется на точности автоматической балансировки. Регулировка будет осуществляться с большой погрешностью, так как будет основываться на теплом воздухе рядом с радиатором, а не на температуре основной массы воздуха в помещении;
  • датчик должен быть установлен строго горизонтально (параллельно полу).

Термоголовка для алюминиевых радиаторов с выносным датчиком температуры используется в следующих случаях:

  • радиаторы смонтированы таким образом, что сильфон термостата наглухо завешен занавеской, и доступ воздуха к механизму затруднен;
  • потоки теплого воздуха будут оказывать влияние на функционирование встроенного термодатчика;
  • радиатор располагается под окном, из которого сквозит холодный воздух с улицы;
  • вертикального расположения термостата отопления не избежать.

Выносной термодатчик соединяется с основной конструкцией термоголовки с помощью тонкой трубки достаточной длины.

Установка дистанционного электрического управления предполагается в тех ситуациях, когда отопительные приборы смонтированы в недоступных для удобной ручной регулировки местах. Например, если встраиваемые в пол конвекторы закрыты декоративной решеткой.

При монтаже термоголовки на биметаллические радиаторы или приборы другого типа нужно следовать главному правилу: чтобы датчик адекватно реагировал на изменение температуры воздуха в помещении, этот воздух должен иметь возможность свободно циркулировать вокруг чувствительной части механизма.

Лучшее  решение – установка термостата параллельно полу, так как в этом случае на него не будут действовать теплые потоки воздуха от трубы и самого отопительного прибора (горячий воздух идет вертикально вверх). Еще одно правило, которое должно быть соблюдено: стрелка на корпусе устройства должна быть направлена в сторону потока горячей воды в контуре, иначе все сразу придет в негодность.

Выносной датчик необходим в следующих ситуациях:

  • установка прибора отопления производится в нише;
  • глубина прибора превышает 16 см;
  • термоголовка для отопительных радиаторов закрыта шторой;
  • над радиатором имеется широкий подоконник, установленный на расстоянии менее 10 см от верхнего края отопительного прибора;
  • имеет место вертикальное расположение механизма балансировки.

Из всех этих условий именно занавески оказывают наибольшее влияние на эффективность балансировки. Они становятся экраном, не позволяющим датчику реагировать на условия в комнате. Их можно отодвинуть, чтобы дать воздуху доступ к сильфону, но выносной датчик решит эту проблему проще..

Монтаж термоголовки

Перед осуществлением монтажа нужно перекрыть теплоноситель в отопительном контуре. После слива воды можно начинать установку регулирующих клапанов на радиаторы. Монтаж производится следующим образом:

  • трубы на небольшом расстоянии от радиатора обрезаются;
  • старая запорная арматура демонтируется;
  • от клапанов отсоединяются хвостовики, после чего они заворачиваются внутрь пробок отопительного прибора;
  • собирается обвязка и монтируется на выбранное место;
  • трубы соединяются.

Механизм должен быть сонаправлен потоку воды в контуре.

Настройка температуры может производиться в пределах 6 – 26 градусов. Заданная температура будет поддерживаться автоматически. Для регулировки нужно повернуть ручку термостата до совмещения насечек с метками на корпусе. Эти метки соответствуют определенному температурному режиму.

Термоголовка для теплого пола — RTL и с выносным датчиком, принцип работы

Чтобы в отапливаемом помещении постоянно поддерживалась комфортная температура, в схему отопления включают термоголовки. Этот элемент выполняет функцию непрерывного мониторинга температуры теплоносителя в системе и регулирует его поток.

Термоголовка является частью функционального узла в паре с термоклапаном. Термоклапан управляется термостатом, который реагирует на изменения температуры теплоносителя или температуры окружающего воздуха. В схеме подключения он может выполнять отсекающую или смешивающую функцию.

Термоголовка

Термоголовки незаменимы для теплого пола, так как при подключении к нагревательным котлам температура воды на подаче будет слишком высокой для пола.

Устройство и принцип работы термоголовки

Конструктивно термоголовка представляет собой термодинамический механизм, в котором используется способность веществ расширяться при нагревании. В ее корпусе расположена емкость с реагирующим на нагрев веществом, под емкостью установлен толкатель штока клапана. Принцип работы термоголовки такой:

  • В корпусе термостата расположена емкость (сильфон), заполненная жидким или твердым веществом. Стенки сильфона гофрированные, поэтому он способен растягиваться.
  • При нагревании вещество внутри сильфона расширяется, и он растягивается, оказывая давление на шток клапана. Система сбалансирована при помощи пружины.
  • При остывании сильфон возвращается в прежнее состояние и перестает давить на шток.
Схема внутреннего устройства

Термоголовки могут продаваться отдельно, но обычно они идут в комплекте с вентилем.

Важно! Лучше приобретать готовые комплекты, так как не все краны и головки подходят по шагу резьбы и по посадочному месту.

В зависимости от типа вентиля, такие комплекты могут называться угловыми, прямыми термоголовками. Выбор подходящего типа полностью зависит от конфигурации системы.

По типу наполняющего сильфон вещества термостатические головки бывают жидкостные, парафиновые и газовые.

Термостатическая головка с внешним датчиком

Жидкостные устройства инерционные, они срабатывают не так быстро, как газовые, так как требуют большего времени на нагрев и остывание. Но они более точные. Газовые приборы работают с высокой амплитудой погрешности, они более чувствительны к внешним температурным помехам (сквознякам). На термостатические головки часто наносятся мнемосхемы, обозначающие температурные зоны. Градуированная шкала для таких устройств неэффективна из-за погрешностей.

По способу управления термоголовки бывают ручные (механические) и электронные. Механические термостатические головки оборудованы поворотной ручкой с радиальной шкалой. Значение одного деления шкалы – 2-5 градусов (в зависимости от модели). Управление осуществляется поворотом ручки головки и выставлением ее на нужное деление. При этом увеличивается расстояние между деталями механизма передачи давления от сильфона на шток.

Электронная термоголовка

В электронных устройствах управление температурными параметрами осуществляется при помощи дисплея, а воздействие на шток может осуществляться электроприводом. Эти устройства дороже, но они позволяют с высокой точностью устанавливать температурный режим или программировать суточные изменения.

По способу контакта термостата с поверхностью трубы термоголовки бывают накладными и с погружным или воздушным датчиком. Контактный термостат нагревается в месте установки. По конструкции термоголовки с выносным температурным датчиком точно такие же, как и накладные, описанные выше, только сильфон термостата соединен капиллярной трубкой с внешним выносным герметично запаянным баллончиком. Он заполнен тем же газом, что и сильфон. Расширение сильфона происходит при нагревании дистанционно удаленного баллончика. В системе теплых полов применяют именно такие приборы.

Управление режимом обогрева пола

Термоголовки являются недорогим и эффективным решением для контроля над температурой теплоносителя в контуре пола. Из котла выходит теплоноситель с постоянной температурой 70-90 градусов. Получить комфортную температуру пола при помощи термостатических головок можно такими способами:

  • Осуществлять периодическую кратковременную подачу горячего теплоносителя в контур пола. Теплоноситель заполняет контур, и подача прекращается до тех пор, пока он не остынет до установленного предела.
  • Смонтировать систему, в которой подача теплоносителя будет постоянной, но с подмешиванием к подаче остывшей воды из обратки.

Система с кратковременной подачей монтируется в помещениях с небольшой площадью. Обычно это ванные или участки пола, покрытие керамикой. В систему на подаче подключается двухходовой клапан, оборудованный термоголовкой и выносным датчиком пола. После заполнения контура пол прогревается, датчик срабатывает, и клапан запирает поток теплоносителя. После остывания стяжки происходит очередное открывание клапана и заполнение системы горячей водой. Такая схема является экономичной альтернативой смесительному блоку при монтаже коротких систем подогрева. Таким способом лучше всего подключаться к обратке радиаторного отопления, так как поступление в контур пола практически кипятка не приветствуется из-за риска порчи всей конструкции.

У специалистов есть недоверие к способу порционной подпитки контура горячей водой. Логика работы схемы простая, но на практике не все так гладко. Главный аргумент – неравномерный прогрев трубы. На входе температура будет 800, а на выходе, где сработал датчик, – 300. Понятно, что такой пол не будет равномерно прогреваться. Поэтому тут необходима специальная система укладки труб, чтобы участки, находящиеся ближе к входу, укладывались рядом с трубами со стороны подачи. Это еще одно подтверждение, что такая схема не годится для больших помещений.

Клапаны с термоголовкой серии RTL, не имеющие выносного датчика, специально разработаны для тёплого пола. Они устанавливаются на обратную трубу и поддерживают постоянную температуру теплоносителя, независимо от температуры пола. В них есть возможность регулировать верхний порог температуры (обычно не выше 400). При установке таких моделей необходимо придерживаться общих правил монтажа. Головку РТЛ желательно устанавливать в горизонтальное положение. При этом нельзя устанавливать верхний порог температуры ниже, чем температура окружающего воздуха в помещении. Эта система выполняет точечные «впрыскивания», за счет чего сохраняется определенное постоянство движения теплоносителя, и нет перегрева контура.

Схема подключение с трехходовым клапаном

При втором способе необходимо установить в систему на подаче трехходовой клапан с термоголовкой и датчиком пола. От обратной трубы через тройник делается подводка к третьему выходу клапана.

Важно! При этом необходимо правильно подключить клапан, чтобы выход на подачу всегда оставался открытым.

Термоголовка устанавливается на клапан через специальную запирающую буксу. При нагревании датчика шток клапана смещается, при этом внутри корпуса открывается просвет для подмешивания остывшей воды из обратки и сужается просвет подачи. Так в систему будет постоянно поступать теплоноситель установленной температуры. За счет того, что поток воды будет непрерывным, поверхность пола будет прогреваться до комфортных 28 градусов. При этом можно не опасаться, что от слишком высокой температуры теплоносителя могут испортиться трубы или растрескаться стяжка. Без такой схемы не обойтись, если теплый пол подключен к одному смесителю с контуром радиаторов, питающимся от котла.

Кроме того, схема с подмешиванием холодной воды подходит для обогрева больших помещений и будет поддерживать постоянную температуру.

Видео по монтажу электронной термоголовки RTL от контура радиаторов на балконе:

Термоголовки позволяют смонтировать недорогие и небольшие системы теплых полов, при этом можно обойтись без дорогой коллекторной группы.

Средняя оценка

оценок более 0

Поделиться ссылкой

Koer – Термоголовки


Уважаемые посетители нашего сайта!
Если вы хотите узнать актуальную цену или сделать заказ по нашему товару,
звоните по телефонам +38(050)29-529-34 или +38(098)1-205-205.

Для торгующих организаций, магазинов и монтажных бригад – гибкая система скидок!


Термоголовка для радиатора отопления – основной механизм эффективной экономии тепловых ресурсов. С её помощью производится поддержка заданного уровня температуры в комнате, путем регулирования количества поступающего к батареям теплоносителя. Современные строительные нормы обязывают устанавливать термоголовки на каждом подводе к батарее. Доказано, что использование механических термоголовок способно обеспечить до 20% экономии. В то время, как более технологичные электронные термоголовки экономят до 40% ресурсов.

Артикул: KR.1330


ТЕРМОГОЛОВКА KR.1330

Термостатическая головка.

ХАРАКТЕРИСТИКА:

Размер: M30x1.5

Артикул: KR.1331


ТЕРМОГОЛОВКА С ВЫНОСНЫМ ДАТЧИКОМ KR.1331

Термостатическая головка с выносным датчиком. Особо рекомендована установка в системе “Теплый пол” для фиксированной регулировки температуры. Ручкая система блокировки температуры на выбраном значении.

ХАРАКТЕРИСТИКА:

Диапазон регулировки: 30°-70°С

Размер: M30x1.5

Артикул: KR.1332


ТЕРМОГОЛОВКА С ВЫНОСНЫМ ДАТЧИКОМ KR.1332

Термостатическая головка с выносным датчиком. Особо рекомендована установка в системе “Теплый пол” для фиксированной регулировки температуры. Ручкая система блокировки температуры на выбраном значении.

ХАРАКТЕРИСТИКА:

Размер: M30x1.5

Конструкция термоголовки Koer

Термоголовка Koer, купить которую на самых выгодных условиях можно в нашей компании, состоит из таких базовых элементов:
• термостатический клапан;
• датчик температуры;
• сильфонная камера или блок управления, в зависимости от модификации термоголовки;
• ручка управления;
• блокиратор температуры.

Это основные элементы, о которых необходимо знать перед покупкой термоголовки. Стоит отметить отдельно, что бывают термостатические головки, как со встроенным температурным датчиком, так и с выносным. Так как встроенный датчик измеряет температуру непосредственно возле батареи, его показания являются немного завышенными. Это стоит принимать во внимание при выборе температурного режима.

Термоголовка с датчиком, расположенным на удалении, демонстрирует более тонкую работу и позволяет максимально точно выставить требуемую температуру.

Принцип работы и преимущества применение термоголовок Koer

По принципу работы термоголовки разделяются на основании своих конструкционных особенностей. В тех термоголовках, движущей силой термостатического клапана в которых является сильфон, принцип работы заключается в постепенном открывании или закрывании клапана протока теплоносителя, возникающего по мере расширения или сжатия рабочей жидкости.

Принцип работы термоголовки для радиатора с электронным блоком управления заключается в электромеханическом перемещении клапана в зависимости от показаний датчика температуры. Такие приборы реагируют на изменения температуры быстрее и более качественно обеспечивают как комфорт в помещении, так и экономию тепла. Однако для работы такой головки потребуется дополнительный источник питания, чаще всего это обычные батарейки.

Термоголовка для теплого пола должна иметь выносной датчик, так как именно в таком формате будет достигаться оптимально комфортная температура по всей площади помещения.

Особенности использования термоголовок в системе отопления

Наши специалисты подготовили несколько правил установки термоголовки Koer, которыми мы хотим поделиться и с вами:
• термоголовка на батарею должна быть установлена строго горизонтально;
• нельзя накрывать термоголовку шторами;
• исключите попадание сквозняков на прибор.

Расширяем дилерскую сеть. Термоголовки Koer по самой выгодной цене в Украине

Термоголовка Koer, цена которой в Украине находится на конкурентном уровне, – идеальный вариант для использования в частном доме или квартире. Высокое качество материалов и сборки дают возможность с уверенностью заявлять, что данный аппарат прослужит эффективно очень долго, и оправдает свою стоимость всего за пару отопительных сезонов.

Присоединяйтесь к нашей дилерской сети продукции Koer и продвигайте на рынок своего региона заслуживающий уважения товар, который принесет известность вашей компании и стабильный заработок.

В розницу всю продукцию ТМ KOER вы можете приобрести на

koers@yahoo. com
+38(050)295-29-34
+38(067)571-88-71


Все изделия KOER (коер) производятся на оборудовании
чешского завода ООО “DIEFFENBACHER-CZ”
Brno, Ripska 15,
+420 548 217 086
www.dieffenbacher.cz


ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Вся продукция KOER имеет гарантийный срок
эксплуатации 10 лет.
Расчетный срок эксплуатации – 30 лет.
Россия: +7 988 943 86 34 по вопросам гарантии.
Украина: +38 096 633 38 82 по вопросам гарантии.


Устройство термоголовки и принцип ее работы

Last Updated on 04.10.2017 by Sia

Термоголовка для радиатора отопления без соединения с клапаном практически бесполезный элемент системы отопления. Внутри элемента имеется срабатывающий на перемены температуры в помещении датчик. В камере сильфонного вида есть вещество в жидком или газообразном состоянии, меняющее объем во время работы системы отопления.

Камера соединяется со штоком, последний перекрывает термоголовку с клапаном полностью либо будет открывать его до необходимого уровня регулирования. В этом и состоит его отличие от регулировочного клапана. Последним можно внутри отопительного регистра менять поток теплового носителя в узком диапазоне.

Содержание

  • Характеристика детали
  • Виды и конфигурация
  • Регулировка шкалы
  • Тонкости конструкции элемента
  • Секреты подбора рабочего датчика
  • Монтаж и его секреты
  • Рекомендации специалистов

Характеристика детали

Термоголовка для радиатора отопления обязана устанавливаться только в однотрубных системах с байпасом. Когда клапан срабатывает, полностью перекрывается поток теплоносителя, в приборе не идет циркуляция в контурах обогрева. Решение проблемы и состоит в байпасовой трубке, по сечению которой и будет проходить движение теплоносителя.

Поэтому на участке трубопровода подачи теплоносителя в радиатор врезают клапан, затем накручивается термоголовка для радиатора. Направление движения элемента управления обязано быть перпендикулярным по отношению к жидкостному потоку.

Виды и конфигурация

Специалистами выделены следующие вариации термостата отопительной системы:

  • Однотрубные системы довольно редкие, с успехом их производит современная компания Danfoss. Популярностью пользуются RA-G, RTD-G.
  • Большинство головок термостата отопительных систем относятся к двухтрубным системам – у многих компаний объемы такого производства достигают 97%.

Однотрубные системы отопления

Отличить зрительно головки для системы из 2 труб мастера могут по величине колпачка регулировки и цвету:

  • Однотрубные контуры имеют приборы крупные в сером или белом цвете.
  • Маленькие по диаметру колпачки ставят на головки систем из 2 труб, имеющие большое давление и малую подачу.

На корпусе указаны стрелки, показывающие направление теплового потока, монтаж в другую сторону не разрешается. Именно поэтому необходимо учитывать, как поступает вода в радиаторы различных комнат: сверху или снизу.

Работа термостата для радиатора отопления имеет простейший принцип: человек ставит нужный показатель температуры в комнате, для этого на приборе есть шкала, имеющая деления – 21 градус будет соответствовать значению 3.

Регулировка шкалы

Изменение температуры на 1 градус в сторону повышения приводит к нагреву вещества внутри камеры, оно растет в объеме и давит на клапанный шток. Горячая вода перестает проходить в конструкцию радиатора, при этом благодаря байпасу циркуляция теплоносителя в контурах обогрева сохраняется.

Регистр приведет к понижению температуры, объем вещества снизится, давление на шток уменьшается, вследствие чего открывается клапан. В этом случае регулировка режима температуры будет действенной лишь для радиаторов с низкой инерцией.

Отопительные приборы из алюминия, стали или двух металлов будут нагреваться либо остывать быстро, поэтому для них подойдут автоматические регулировки термоголовками. Радиаторы, изготовленные из чугуна, длительное время изменяют свою температуру, аккумулируют тепло, эффективность регулировок с помощью термоголовок понижается.

Тонкости конструкции элемента

Специалисты выделяют два принципа, по которым следует подбирать термоголовку для отопительной системы дома или квартиры.

Механическая жидкостная термоголовка

По находящемуся внутри веществу термоголовки делят на жидкостные конструкции и газонаполненные.

Первый вид выделяется более точными показателями температур, а второй отличается высокой надежностью и быстродействием. Именно по виду управления различают механический и электронный термостат.

Механический регулятор не требует питания от электрической сети, у такой конструкции имеются важные преимущества:

  • стоимость ниже по сравнению с электронным вариантом;
  • эксплуатация довольно простая;
  • нет зависимости от энергии.

Но при этом есть недостаток – ручной способ регулирования с помощью вентиля, поэтому многие владельцы стараются воспользоваться электронным вариантом.

Автоматический элемент умеет контролировать поток воды без участия пользователя. Вместо вентиля, стоит экран жидкокристаллического вида и управляющая панель.

Приспособления электронного типа обладают дистанционным и внутренним датчиками, анализирующими температуру, режим климата и переводят его в цифровой вид. Они регулируют температуру, охлаждают и нагревают дом. Доступен режим прохладного микроклимата, не дающий промерзнуть системе отопления зимой.

Секреты подбора рабочего датчика

Наиболее распространенные терморегуляторы следующего вида:

  • с термоэлементом внутри;
  • программированные;
  • с внешним температурным датчиком;
  • противовандальные;
  • с внешним регулятором.

Часто классические терморегуляторы, имеющие внутренний датчик, устанавливают при горизонтальном варианте оси терморегулятора.

Установка терморегулятора своими руками

Но производить установку терморегулятора нельзя по вертикали, потому что исходящее от трубы корпуса, имеет сильное влияние на сильфон, поэтому не будет корректно работать устройство полностью.

Если же горизонтальный монтаж не будет возможным, то стоит поставить выносной датчик температуры, в котором есть особая трубка капиллярного типа.

Помимо вертикальных вариантов установки, имеются и другие причины для приобретения выносного датчика:

  • радиаторы отопления и регуляторы температуры расположены за шторами;
  • рядом с термоголовкой находится тепловой источник;
  • батарея располагается под крупным подоконником.

Нередко в помещениях с высокими требованиями к интерьеру батареи прикрываются декоративными экранами. За счет этого внутренним терморегулятором регистрируется исключительно температура внутри кожуха. Доступ к регулированию термоголовки имеет закрытый вид. По этой причине надо останавливать свой выбор на регуляторе температуры выносного типа с термодатчиком.

Монтаж и его секреты

Термоголовка для радиатора отопления имеет максимальный показатель КПД микроклимата в комнатах только при соблюдении всех правил установки. Специалистами выделены распространенные ошибки, возникающие при самостоятельном монтаже элемента.

Правильное расположение термоголовки

Установка на клапане в вертикальном положении: прибор не должен торчать сбоку, а также мешать проходу возле секций радиатора, когда нужно проводить уборку. Датчик специалисты монтируют по вертикальной оси, сильфон нагревается потоками тепла от клапана, поэтому головка должна размещаться горизонтально наружу.

Устанавливают в нишах. В пространствах замкнутого вида конвекция уменьшается, тепло начинает аккумулировать за шторами и подоконниками, из-за этого температура срабатывания головки показывается неточные данные, функциональность элемента снижена на 30–40%.

Если происходит монтаж в потоках, идущих внизу подоконника, то сильфон будет охлаждаться сквозняком из окна или форточки и не сработает.

Оптимальный вариант – регулировка термогловки для отопительной системы с применением выносного датчика на стенах. Промышленностью изготавливаются головки, у которых трубки имеют диаметр до 2 метров. Они позволяют без проблем убрать датчик от прибора отопления и оконных сквозняков.

Рекомендации специалистов

Установка термоголовки на радиатор отопления своими силами должна происходить на линии подачи, находящейся перед регистром после байпаса. Только грамотный подход к монтажу радиаторов и датчиков позволит получить теплый пол во время отопительного сезона.

Производители для удобной эксплуатации делают головки нескольких видов со следующими признаками:

  • Ручная либо заводская, но заблаговременная регулировка с помощью особого сантехнического ключа.
  • Монтаж: с левой или правой стороны от батареи, в байпас монтируют осевого, углового, прямого, трехходового вида головки.
  • В качестве термоэлемента выступают датчик на стене, выносной контроллер или внутренний сильфон.
  • В качестве вещества в сильфоне выступают дешевые головки из парафина, приборы с жидкостью, термоэлементы на газовой основе.
  • Отопительная система имеет высокую способность головок в плане пропуска, изготавливаемых для систем однотрубного плана.

Термоголовка в 90 процентах вариантов применяется для того, чтобы снизить температуру воздуха. Но в загородном доме с помощью установки термоголовок с клапанами на все регистры легко увеличить температуру. Разновидности термостатов позволяют подобрать удобный вариант датчика для решения этой проблемы.

Максимальные потери тепла в контуре отопительной системы будут в дальних от котла комнатах. Из-за этого перекрытие подачи в ближайших регистрах горячая вода будет больше нагреваться в комнатах, удаленных от бойлера.

Видео: Комнатный термостат

Поделиться с друзьями:

Рубрики

Cтатьи

  • Новые
  •  /
  • Популярные

[block]

Рубрики

[block]

Cтатьи

  • Новые
  •  /
  • Популярные

Рубрики

Cтатьи

  • Новые
  •  /
  • Популярные

Adblock
detector

Особенности эксплуатации термоголовки.

Суть метода термо и термотрансферной печати.

Главная > Новости > Метод термо и термотрансферной печати на принтерах штрихкодов

Внедрение автоматизации в любую сферу производства подразумевает использование удобных и понятных программ учета, а также современного оборудования, работающего в комплексе с ПО. К одним из таких устройств относится принтер штрихкодов. Что лежит в основе работы этого аппарата, а также как правильно с ним обращаться, чтобы продлить срок эксплуатации – рассмотрим ниже в статье.

Термо и термотрансферная печать

В основе функционирования  любого принтера этикеток лежит принцип работы термопечати. То есть переноса информации на расходный материал за счет нагревания термоголовы, с которой этот самый расходник соприкасается при печати. Существует два способа печати на принтерах штрихкодов прямая термопечать и термотрансферная печать. Рассмотрим каждую из них подробнее.

Принцип работы прямой термопечати

Прямая термопечать – это нанесение информации на этикетку, стикер или наклейку, без использования дополнительных расходных материалов. При этом сама этикетка должна иметь специальное покрытие – активный верхний термослой, который темнеет при воздействии на него любым видом энергии (нагревание, трение, царапание). Такие найлейки называют термоэтикетки ЭКО.


При печати на таком материале происходит следующее: термоэтикетка заправляется в термопринтер и протягивается по конструкции таким образом, чтобы оказаться под термоголовой, напрямую соприкасаясь с ней. При запуске на печать необходимой информации, носитель (этикетка), зажатый между ведущим валом и термоголовой принтера, начинает двигаться и темнеть под воздействием нагревательных элементов. Именно таким образом и наносится оставляя текст, изображения и графические элементы на наклейки.



Термотрансферная печать – что нужно знать?

Метод печати термотрансферный схож с прямой термопечатью, но при этом обладает существенным отличием, которое заключается в использовании дополнительного компонента, а именно красящей ленты, которая называется риббон. Эта термотрансферная лента, похожая на копирку, имеет синтетический красящий слой на основе различных материалов (воска, смолы или их комбинированного сочетания).

Суть термотрансферной термопечати и термопереноса заключается в следующем. В принтер заправляется лента с этикетками и термотрансферная лента, таким образом, чтоб красящий риббон разместился сразу под термоголовой и над этикеткой, то есть между ними. После закрытия крышки эти два расходных материала плотно прижимаются друг к другу, оказавшись между термоголовкой и прижимным валом, который при печати крутиться и протягивает этикетку и риббон. Под воздействием нагревательных элементов, твердый краситель на риббоне начинает плавиться и переносится на этикетку.

Стоит отметить, что этикетки, используемые при термотрансферном способе печати, отличаются от тех, которые задействованы при прямой термопечати принтера. Хотя внешне они очень схожи, у наклеек для термотрансферной печати нет активного верхнего термослоя, то есть на них не проявляется изображение даже, если на них воздействует термоголовка. Такие стикеры называются полуглянцевыми. Наклейка, отпечатанная термотрансферным методом намного дольше сохраняет внешний вид и содержащиеся на ней данные.

Когда используют  термо, а когда термотрансферную печать?

Исходя из особенностей каждого вида переноса информации на расходный материал, целесообразно в разных ситуациях и для разных потребностей выбирать один из них. Когда же лучше использовать термо, а когда термотрансферную печать ?

Прямую термопечать на этикетках принято использовать, когда промаркированная такими стикерами продукция хранится относительно недолго и будет реализована в течении полугода. Именно столько времени (до 6 месяцев) приблизительно хранятся отпечатанные на наклейке данные. После чего этикетка начинает блекнуть, становится тяжелее ее прочитать, а также отсканировать штрихкод. Кроме того, из – за активного верхнего слоя исключается попадание на термоэтикетку солнечного света, подвержение стикера воздействию высоких температур, так как она очень быстро выгорит. Также нельзя допускать никаких механических повреждений стикера, потому что на нем останутся следы и царапины, что также окажет влияние на читабельность.

Поэтому, чаще всего этикетками, полученными способом прямой термопечати, маркируют продукты питания. Также транспортные компании используют термоэтикетки для маркировки перевозимого груза, ведь зачастую перевозка происходит в течении нескольких дней.
Термотрансферная печать в отличии от прямой термопечати, сохраняется намного дольше на расходных материалах – более года. То есть, если нужно обклеить товар, который ляжет на склад и неизвестно сколько там пролежит, то однозначно стикеры в таком случает нужно изготавливать термотрансферным способом. Нельзя не отметить, что риббоны бывают разного цвета, и если вам хочется как то выделить свой стикер среди других, то термотрансферная печать это то, что вам нужно.


В целом, использование риббонов при печати на термоэтикетках существенно продлевает жизнь печатающей головки термопринтера, ведь исключается прямой механический контакт с бумагой, что положительно сказывается на ее эксплуатации.

Термоголовка принтера – главный инструмент термопечати

Термоголовка принтера – это главный элемент, от которого зависит работа принтера, к тому же достаточно дорогостоящий. В среднем, стоимость термоголовы составляет 40-60% от стоимости всего термопринтера. Поэтому бережное обращение и своевременный уход обеспечат более продолжительный срок службы аппарата и исключат ненужные затраты. Давайте познакомимся ближе с таким важным узлом, как термоголова.

Устройство и принцип работы термоголовки

Термоголовка для принтера состоит из большого количества пикселей (нагревающих элементов). Именно расположение и количество этих элементов определяет разрешающую способность печати.
Принцип работы термоголовки принтера заключается в нагревании пикселей в нужных точках при контакте с расходными материалами – этикеткой или риббоном. Если голова напрямую взаимодействует с термоэтикеткой (прямая термопечать), то поверхность такой наклейки чернеет за счет активного термослоя. Если же термоголова контактирует с риббоном (при термотрансферной печати), то за счет воздействия температуры краска с риббона испаряется и диффузирует в бумагу, таким образом и оставляя изображение на стикере.

Разрешения термоголовок. Что такое dpi  у термоголовы и каким оно бывает?

Одним из важных параметров, по которым выбирают голову термопринтера, является DPI . Такая аббревиатура расшифровывается как Dots Per Inch, что переводится как “точек на дюйм”. Чем больше точек на дюйм, тем четче и красивее получается печать. Особенно важно большое количество точек при печати мелкого текста (менее 1 миллиметра), а также при печати на текстильных лентах, особенно сатине – из-за его неоднородной тканевой структуры. Стандартными разрешениями у термопринтеров считаются 200, 300 и 600 dpi. Разрешение в 200 точек встречается чаще других, оно является стандартным и самым популярным. Его вполне хватает для печати на этикетках ( повторимся, если текст больше 1 мм.).

Головы с разрешением 300 и 600 dpi обычно выбирают для печати очень мелкого текста на расходниках маленьких размеров. То есть когда на маленькой этикетке необходимо вместить много печатной информации мелким текстом, и чтоб она нормально читалась. Разрешение 300 dpi тоже можно встретить во многих моделях принтеров. А вот моделей с 600 dpi на рынке представлено очень мало. Это обусловлено высокой стоимостью аппарата, оснащенного такой термоголовой.

Следует понимать, чем качественней печать, тем дороже приходится за нее платить. Соответственно принтеры с разрешением печати 200 dpi являются самыми дешевыми, с 300 dpi дороже, ну а про 600 dpi мы уже сказали.

Особенности эксплуатации головок с высоким разрешением

Выше в тексте уже упоминалось о том, насколько важна и сколько она примерно стоит. Чтобы продлить ее срок службы нужно придерживаться определенных правил и знать особенности эксплуатации термоголовок с разным разрешением.

Первое, о чем следует знать – у каждой термоголовки есть свой заявленный ресурс работы, который определяется в километрах. Проще говоря, сколько километров расходного материала она  должна отпечатать. У головок с разным разрешением этот параметр отличается. Показатели примерно такие: 200 dpi – 50 км, 300 dpi – 30 км, 600 dpi – 15 км. Для того, чтобы ваша термоголова отработала положенный ресурс, нужно соблюдать такие пункты:

– не перегружать принтер печатью. То есть, если устройство начального класса с максимальной нагрузкой 5000 этикеток в день, то не следует печатать на нем больше этого количества;

– пытаться не использовать прямую термопечать. Как уже упоминалось выше, прямой контакт термоголовы с этикеткой приводит к более быстрому ее износу;

– проводить регулярную чистку. Желательно очищать термоголову раз в сутки в конце рабочей смены принтера. Или по мере её явного загрязнения.

Правильный уход за термоголовой

В процессе эксплуатации принтера термоголовка может засорятся. На нее может налипать клей от этикеток, налипать расплавленный риббон, попадать бумажная стружка от стикеров или любая другая пыль, если принтер стоит, к примеру, в производственном цеху. Поэтому голове необходим периодический уход, который достаточно просто организовать.

Чистка термоголовки принтера происходит достаточно просто. Необходимо протирать ее одним из специальных средств: карандашом для чистки термоголовок, спиртовыми салфетками или специальным раствором из изопропилового спирта и воды (1 часть спирта на 5 частей воды). Все эти средства стоят недорого, тем более в сравнении с возможными тратами, которые могут возникнуть при замене поврежденной головы на новую. Важно знать, что чистка любым из вышеперечисленных средств должна производится очень аккуратно, без лишнего механического воздействия на термоголовку. То есть нельзя давить на нее, использовать для чистки посторонние предметы, ковырять и царапать. Нужно аккуратно протирать термоголову, чтоб не повредить и не вырвать нагревающие элементы – в противном случае при печати будут белые полосы на месте вырванных пикселей.

Как работает термопринтер?

Термопринтеры — рабочие машины для многих организаций. Но знаете ли вы, как термопринтеры могут производить большие объемы долговечных этикеток, знаков и штрих-кодов?

В отличие от струйных или матричных принтеров, термопринтеры используют нагретую печатающую головку для создания изображения. Этот процесс создает изображения с высоким качеством печати, которые могут выдержать более серьезные нагрузки. Существует два типа термопринтеров: прямая термопечать и термотрансферная печать. Оба используют термопечатающую головку, которая нагревает маркируемую поверхность.

ПОЧЕМУ ТЕРМИЧЕСКАЯ ПЕЧАТЬ?

Если вы печатаете штрих-коды, особенно на этикетках, бирках или браслетах, которые имеют длительный срок службы или подвергаются воздействию солнечного света, влаги или суровых условий, скорее всего, вы используете или рассматриваете возможность использования термопринтеров.

Термическая технология также является отличным вариантом, если вы ищете:

  • Гибкость носителя
  • Надежные принтеры, не требующие особого ухода
  • Гибкость применения

Альтернативные технологии, такие как ударные принтеры*, с большей вероятностью сломаются в динамичной и промышленной среде. Им часто не хватает качества печати для получения четких, последовательно сканируемых штрих-кодов, и они не оптимизированы для клейких материалов для этикеток.

*Ударные принтеры работают, ударяя металлической или пластиковой головкой о красящую ленту. Пример: матричные, ромашковые и шариковые принтеры.

КАК РАБОТАЕТ ТЕРМИЧЕСКИЙ ПРИНТЕР?

Существует два типа термопринтеров:

ТЕРМОТРАНСФЕРНАЯ ПЕЧАТЬ

В работе термотрансферных принтеров используется нагретая печатающая головка, которая передает тепло на ленту, расплавляя чернила на носителе. Чернила впитываются, так что изображение становится частью носителя. Этот метод обеспечивает качество изображения и долговечность, которые не имеют себе равных в других технологиях печати по запросу. Принтеры с термопереносом могут работать с более широким спектром материалов, чем модели с прямой термопечатью, включая бумагу, полиэфирные и полипропиленовые материалы.

ПРЯМАЯ ТЕРМИЧЕСКАЯ ПЕЧАТЬ

Принтеры для прямой термопечати работают, создавая изображения непосредственно на печатном материале без использования ленты, тонера или чернил. Вместо этого в этом методе используется химически обработанный термочувствительный носитель, который чернеет при прохождении под термопечатающей головкой. В результате этот носитель более чувствителен к свету, теплу и истиранию. И этикетки и бирки не так долговечны. Изображения могут со временем выцветать, а носитель темнеет при чрезмерном воздействии тепла, света или других катализаторов.

МОБИЛЬНЫЕ ПРИНТЕРЫ

Эти портативные инструменты предназначены для печати штрих-кодов на ходу. Они должны быть легкими, прочными и иметь беспроводную связь. Вы должны быть в состоянии легко установить носитель. Они должны иметь легко читаемый дисплей и выдерживать удары и удары. Некоторые мобильные принтеры обладают невероятной прочностью, чтобы выдерживать брызги воды, погружение в воду, резкие перепады температур и многократные падения на бетон с большого расстояния.

Мобильные принтеры идеально подходят для розничной торговли, гостиничного бизнеса, здравоохранения, управления складом, транспорта и производства для печати различных этикеток, квитанций и бирок.

НАСТОЛЬНЫЕ ПРИНТЕРЫ

Настольные принтеры предназначены именно для этого — они помещаются на столе или в другом небольшом пространстве. Они должны требовать минимального обслуживания, быть простыми в использовании и предлагать различные варианты проводного и беспроводного подключения. Медиа должны быть простыми для загрузки. Настольные принтеры должны быть надежными, экономичными и способными выполнять задания печати среднего уровня. Модели премиум-класса должны развиваться вместе с технологиями и меняющимися потребностями бизнеса.

Настольные принтеры идеально подходят для использования в розничной торговле, здравоохранении, гостиничном бизнесе, транспорте и легкой промышленности для печати различных этикеток, бирок, браслетов и квитанций.

ПРОМЫШЛЕННЫЕ ПРИНТЕРЫ

Для более требовательных условий и больших объемов печати идеально подходят промышленные принтеры. Большие по размеру, они, как правило, более прочные по конструкции. Они должны легко интегрироваться в существующее предприятие и интуитивно понятны для ваших команд. Модели премиум-класса невероятно прочны и могут даже поддерживать круглосуточную работу и важные бизнес-операции. Они могут помочь вам увидеть всю цепочку поставок в режиме реального времени, повысить эффективность и использовать технологии Интернета вещей (IoT) для получения конкурентного преимущества. Невероятно прочные модели могут даже поддерживать круглосуточную работу и важные бизнес-операции.

Промышленные принтеры лучше всего подходят для использования в производстве, транспорте и логистике, правительстве, розничной торговле и здравоохранении для печати этикеток и бирок.

ПЕЧАТНЫЕ МАШИНЫ

Печатные машины предназначены для интеграции в систему печати и нанесения, такую ​​как упаковочная линия. Обычно они сопровождаются датчиком продукта для активации печати и аппликатором (тампой) для прикрепления этикетки к маркируемому предмету. Печатные машины должны быть надежными рабочими лошадками, способными работать без остановок. Поскольку они интегрированы в систему, вам нужен легкий доступ для быстрого обслуживания. И идеально иметь заменяемые компоненты, которые можно снять, чтобы производственные линии продолжали работать.

Механизмы печати используются в производстве, отгрузке и реализации для производства этикеток.

ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ ТЕРМИЧЕСКИЙ ПРИНТЕР?

Термопринтеры имеют множество применений в различных областях промышленности:

  • Транспорт и логистика
  • Кросс-докинг и хранение
  • Комплектация и упаковка
  • Отгрузка и получение
  • Управление запасами
  • Подтверждение доставки
  • Возврат арендованного автомобиля
  • Производство
  • Незавершенное производство
  • Маркировка соответствия
  • Управление запасными частями
  • Обслуживание оборудования
  • Прослеживаемость
  • Обеспечение качества
  • Здравоохранение
  • Положительная идентификация пациента
  • Управление лабораторией/аптекой
  • Управление активами
  • Точная маркировка образцов

Если вы хотите узнать, как термопринтеры могут помочь вашей организации, будь то мобильные, настольные или промышленные принтеры или принтеры, обратитесь к экспертам по термопечати в GFC. Мы предлагаем обширный портфель, который соответствует вашей среде, объему печати и потребностям приложений.

Как работает термотрансферная печать? Процесс и компоненты

Термотрансферная печать — это тип печати на ленте. Краска с ленты переносится на материал, на который она наносится. С другой стороны, прямая термопечать выполняется непосредственно на подложке, а не на ленте, что является основным различием между этими двумя методами печати.

Технология термопереноса часто используется компаниями с большим количеством штрих-кодов и необходимостью альтернативной маркировки. Изображения, созданные на этом типе принтера, отличаются высоким разрешением и долговечностью во многих различных средах.

Процесс термотрансферной печати происходит, когда элементы внутри термопечатающей головки выделяют тепло, которое плавит чернила термотрансферной ленты (TTR). Процесс плавления заставляет чернила переноситься на подложку для получения желаемого изображения. Чернила в ленте обычно изготавливаются из воска, смолы или смеси воска и смолы. Типы лент следует выбирать в зависимости от проекта, поскольку каждый из них обеспечивает разное качество печати.

Эти устройства работают быстро. Они содержат датчики, которые уведомляют внутренний компьютер, когда рулон TTR заканчивается, чтобы защитить печатающую головку.

Основным преимуществом этого метода печати являются высококачественные и долговечные изображения. Однако ленты предназначены только для одноразового использования, и в этом преимущество прямого термического метода.

Вот более подробная информация о том, как работает каждый из компонентов термотрансферного принтера и какую роль они играют в процессе формирования изображения.

Компоненты

ТЕРМИЧЕСКАЯ ПЕЧАТАЮЩАЯ ГОЛОВКА

Термопечатающая головка является наиболее важным механизмом. Он состоит из фиксированного количества нагревательных элементов, соответствующих разрешению печати. При срабатывании эти нагревательные элементы передают тепло через TTR на подложку этикетки. Это в сочетании с давлением завершает процесс печати, перенося расплавленные чернила на подложку этикетки.

РАЗМОТКА ЛЕНТЫ

Устройство размотки ленты расположено перед устройством размотки этикетки и выполняет основную функцию удержания рулона TTR на месте во время работы термопринтера. TTR обернуты вокруг сердечников из фибрового картона, которые идеально подходят для размотки ленты. Лента и этикетка разматываются под термопечатающей головкой опорным валиком.

РАЗМОТКА ЭТИКЕТОК

Устройство размотки этикеток удерживает рулон этикеток на месте. Этикетки размещаются на разматывателе этикеток и подаются через опорный валик вместе с TTR. По мере продолжения процесса термотрансферной печати опорный валик выталкивает этикетки из устройства.

Опорный валик

Опорный валик обычно представляет собой неподвижный валик, расположенный непосредственно под термопечатающей головкой и служащий многофункциональным компонентом. Небольшой двигатель вращает опорный валик и направляет TTR и этикетку через устройство и под печатающую головку для печати. Опорный валик также используется для подачи TTR и этикетки в устройство.

ПРИЕМНЫЙ Шпиндель для ленты

После того, как термоленты протянуты через опорный валик и термопечатающую головку, их необходимо вручную прикрепить к приемному шпинделю для ленты. Эта часть вращается в направлении, противоположном разматыванию ленты, чтобы собрать TTR после того, как она прошла процесс термопечати, что позволяет легко утилизировать использованную ленту.

ДАТЧИК ЛЕНТЫ

Этот компонент чрезвычайно полезен, так как он определяет наличие TTR. Этот датчик также обнаруживает конец рулона TTR и уведомляет внутренний компьютер, когда он достигает пленки трейлера. Не во всех термотрансферных принтерах используется датчик ленты — в некоторых используется датчик конечного стержня (см. описание ниже). Оба датчика имеют схожие функции — обнаруживать конец рулона TTR.

ДАТЧИК КОНЦЕВОЙ ГЛУБИНЫ

Датчик конечной сердцевины расположен внутри устройства размотки ленты, и его основная функция заключается в обнаружении отсутствия движения. Этот процесс тесно связан с торцевой пленкой TTR, которая свободно прикреплена к сердечнику из фибрового картона. Когда TTR достигает конца своего рулона, постоянное вращательное движение отделяет торцевую пленку от сердцевины фибрового картона, и размотка ленты прекращает свое вращение. Датчик End Core Sensor обнаружит это отсутствие движения и уведомит внутренний компьютер о прекращении печати.

КОМПОНЕНТЫ ПОДЛОЖКИ

Подложка представляет собой этикеточный материал, на котором термотрансферный принтер печатает изображение. Вот основные компоненты:

  • ПОДКЛАДКА – Подкладка почти всегда представляет собой бумажный материал с силиконовым покрытием. Его основные функции заключаются в облегчении обращения с этикеткой до и во время печати, а также в защите клеевого слоя. Подложка удаляется в конце процесса, когда этикетка готова приклеиться к предполагаемому объекту.
  • КЛЕЙ – Этот слой образует связь между материалом подложки и объектом, к которому он приклеивается. Существует много типов клея, каждый из которых предназначен для удовлетворения конкретных требований применения. При выборе учитывайте следующее:
    • , если этикетку необходимо постоянно прикреплять к поверхности или легко снимать,
    • , является ли поверхность, на которую она будет наклеена, шероховатой или гладкой,
    • и если этикетка будет использоваться в любых экстремальные условия (например, высокая температура или высокая влажность).
  • ПОДЛОЖКА – Слои подложки изготавливаются из бумаги или одного из множества различных типов синтетического материала, в зависимости от желаемой долговечности применения. Подложка — это фактический материал, на котором находится печатное изображение.
  • ВЕРХНЕЕ ПОКРЫТИЕ – Верхний слой почти всегда используется для термотрансферных этикеток. Этот слой способствует адгезии различных красок к слою подложки.



Команда экспертов Peak Technologies может помочь вам определить, подходит ли термотрансферная печать для вашего бизнеса, и получить продукты, необходимые для эффективной работы вашей системы печати.



Полное руководство по технологиям печатающих головок — FESPA

Саймон Эклз узнает больше о печатающих головках для струйных принтеров и расскажет о новом поколении, которое завоевывает популярность в печатной индустрии.

Струйная печать по требованию, непрерывная струйная печать, пьезоэлектрическая, термическая, твердотельная, двоичная, в оттенках серого. Все эти термины бойко используются при описании струйных принтеров и, в частности, их типов печатающих головок.

Если вы знаете, что они означают, то эти термины позволяют довольно точно предсказать, для чего предназначен принтер и как он будет работать. Если вы этого не сделаете, редко кто остановится и объяснит их.

Итак, здесь мы остановимся и объясним их. Некоторые термины описывают фундаментальную конструкцию печатающих головок, другие описывают то, что они делают или как они работают. Некоторые могут удвоиться для более точного объяснения, например, пьезоголовка в оттенках серого, другие являются взаимоисключающими — у вас не может быть бинарной головки в оттенках серого.

Это руководство FESPA по сокращению жаргона по струйным печатающим головкам . Начнем с того, что такое печатающая головка?

Компонент струйного принтера, который выбрасывает капли чернил на носитель. Это очень высокоточный блок, и его производство требует большого количества интеллектуальной собственности (ноу-хау) и значительных инвестиций в фабрики с чистыми помещениями. Современные печатающие головки часто используют технологии производства (такие как тонкопленочные кремниевые МЭМС), которые имеют много общего с изготовлением микрочипов.

Внутри типичной печатающей головки находится управляющая электроника, приспособления для подачи чернил и по меньшей мере одна, а обычно сотни чернильных камер, ведущих к соплам, представляющим собой отверстия в пластине сопла.

Каналы ввода чернил имеют диаметр всего несколько десятков микрон, а диаметр сопел обычно составляет 20–50 микрон. Человеческий волос имеет диаметр примерно 80 микрон.

Большинство печатающих головок, используемых в вывесках и других графических приложениях, имеют сотни сопел, которые индивидуально контролируются для создания и проецирования капель (см. также «Drop on Demand»). Генерация того, что может быть миллионами капель при проходе головы и обеспечение того, чтобы они попали в среду в нужном месте, требует очень продвинутой электроники.

Некоторые струйные принтеры имеют одно сопло и выбрасывают непрерывный поток капель, которые отклоняются к носителю или от него либо электростатическими пластинами, либо потоками воздуха. Они, как правило, используются в системах кодирования и маркировки, а не в графике. См. Непрерывная струйная печать.

Производители печатающих головок

Покомпонентное изображение печатающей головки, показывающее ее компоненты, в данном случае пьезоэлектрическую головку Xaar 1001.



Несмотря на то, что во всем мире существуют сотни производителей принтеров, все они получают свои печатающие головки от относительно небольшого числа специализированных производителей, а затем интегрируют их в сами принтеры с помощью комбинации держателей, электроники, устройств подачи чернил, прошивки и драйвера. программного обеспечения.

Лишь немногие производители широкоформатных принтеров имеют собственные заводы по производству печатающих головок, включая Canon, Epson/Seiko-Epson, Fujifilm (хотя и их дочерняя компания Fujifilm Dimatix), HP и Xerox.

Все остальные покупают головы или создают совместные предприятия с производителями принтеров. Большинство упомянутых выше производителей будут поставлять головки другим производителям на условиях OEM (хотя иногда они оставляют себе последние модели). Другие производители головок включают Konica Minolta, Kyocera, Panasonic, Ricoh, Toshiba TEC и Xaar.

Drop-on-Demand (DoD)

Это общий термин для типа печатающей головки, который чаще всего используется в современных струйных принтерах, используемых для высококачественной графики, включая все широкоформатные принтеры, которые вы увидите на выставках FESPA и других. этот сайт.

Капля по требованию означает, что струйные сопла создают и выбрасывают капли чернил, когда и где они необходимы для создания метки на носителе. Этот термин был в основном придуман для контраста с более ранними головками с непрерывным потоком (см. Непрерывный поток ниже).

Головки Drop-on-Demand подразделяются на термические и пьезоэлектрические – см. ниже.

Непрерывная струйная печать

Принцип непрерывной струйной печати, показывающий отклонение струи. Источник: Хаар.

Струйная печатающая головка, создающая непрерывный поток капель во время работы принтера. Обычно на головку приходится только одно сопло, но для создания более широкой полосы печати можно использовать несколько головок.

Поток отклоняется к среде или от нее либо заряженными металлическими пластинами с электростатическим полем, либо (в случае Kodak) точно рассчитанными потоками воздуха. Нежелательные чернила собираются в желобе и могут быть отфильтрованы и возвращены в резервуар для хранения.

Сегодня эти головки обычно используются в системах кодирования и маркировки, а не в сложных графических принтерах.

Исключением является семейство печатающих головок Kodak Prosper, в которых используется высокоразвитая технология непрерывной струйной печати под названием Stream, обеспечивающая очень высокое качество изображения. В настоящее время Prosper и Stream не используются ни в каких специализированных принтерах для вывесок и дисплеев.

Термопечатающие головки

Надпись: Принцип работы термоструйной печати. Источник: Хаар.

Это были первые печатающие головки типа drop-on-demand, которые использовались в первых настольных струйных принтерах в начале 1980-х годов. Термальные печатающие головки эффективны и могут давать очень высокое качество изображения и скорости, которые конкурируют с пьезоэлектрическими головками, но в отличие от пьезоэлектрических они работают только с чернилами на водной основе, поэтому обычно используются только внутри помещений.

Латексные чернила HP являются исключением: они работают с термоголовками HP. Причина в том, что они содержат термоактивируемый полимер в виде водной суспензии, которая подходит для использования вне помещений.

Термическая технология была изобретена независимо и одновременно в 1970-х годах технологами печатающих головок в Японии и Hewlett-Packard в США, которые решили объединить свои патенты, а не бороться друг с другом.

Принцип работы заключается в том, что элемент внутри камеры для чернил в печатающей головке быстро нагревается до такой степени, что жидкие чернила испаряются и образуют пузырь газа, который расширяется и вытесняет каплю чернил из отверстия (сопло) в одном конце камеры.

Затем нагревательный элемент выключается, поэтому газовый пузырек охлаждается, конденсируется и сжимается. Поверхностное натяжение на сопле останавливает всасывание воздуха назад, поэтому вместо этого в камеру из подающих трубок всасывается больше жидких чернил. Компания Canon, один из изобретателей термоголовок, ввела термин «пузырьковая струя» из-за принципа их работы.

На данный момент нет настоящих термоголовок в оттенках серого, поэтому все они бинарные, то есть капли всегда одного размера. Однако компания HP разработала парные сопла разных размеров, которые в некоторой степени создают эффект оттенков серого.

Термические нагрузки быстро изнашивают головки, поэтому головки предназначены для использования в качестве расходных материалов, поэтому их можно легко и дешево заменить через несколько десятков или сотен часов работы.

Пьезоэлектрические печатающие головки

Принцип пьезоэлектрической струйной печати с изгибным режимом. Источник: Xaar

Часто их называют просто пьезоголовками. Эти выдвижные головки начали появляться в первых широкоформатных принтерах в 1990-х годах и произвели революцию в этом секторе. Впервые это означало, что сольвентные и УФ-отверждаемые чернила, изначально использовавшиеся для трафаретной печати, теперь можно печатать в цифровом виде.

Пьезоголовки основаны на том принципе, что определенный тип кристалла (часто цирконат титаната свинца в струйных принтерах, обозначаемый как PZT) расширяется или сжимается, когда через него проходит электрический ток и снова выключается. Это расширение/сжатие используется в качестве основы насоса в камере для чернил.

В зависимости от конфигурации кристаллов (называемой в режимах «изгиба» или «сдвига») двустороннее расширение либо втягивает чернила, а затем вытесняет их из камеры через сопло (это использует Epson), или он создает волны акустического давления, которые имеют тот же эффект, но с меньшей энергией (это использует Xaar).

Электрический ток может включаться и выключаться очень быстро, а расширение/сжатие кристалла также почти мгновенное, поэтому существует гораздо больше возможностей для контроля образования точек, чем с термоголовками.

Помимо прочего, это означает, что некоторые пьезоголовки могут генерировать капли разного размера из одной и той же камеры и сопла, создавая разную плотность чернил на носителе. Они называются головками в оттенках серого (см. ниже).

Пьезоэлектрический эффект работает практически с любой жидкостью, поэтому пьезопечатающие головки могут быть созданы для работы с чернилами на основе растворителей, УФ-отверждаемыми чернилами (включая некоторые из них, используемые для 3D-печати) и водными чернилами. Их также можно использовать для сложных жидкостей, таких как электропроводящие чернила, непрозрачные белые и металлические чернила с крупными частицами, чернила для 3D-печати и чернила с фазовым переходом, которые становятся жидкостью, когда они достигают чернильной камеры.

Печатающие пьезоголовки служат намного дольше, чем термоголовки, потому что тепловая нагрузка меньше, а пьезокристаллы могут расширяться/сжиматься миллионы раз. Пьезоголовка обычно рассчитана на весь срок службы машины, если нет фатальной блокировки или внешнего повреждения. Однако их изготовление и покупка обходится значительно дороже, чем термоголовки, поэтому пользователям необходимо прилагать больше усилий для их обслуживания.

Двоичные или оттенки серого?

Печатающая головка Epson Micro PrecisonCore TFT с пьезоэлементом имеет собственное разрешение и создает капли переменного размера от 1,5 до 23 пиколитров.

Эти термины указывают, печатает ли печатающая головка капли одинакового размера или их можно изменять каким-либо образом, чтобы плотность чернил, попадающих на носитель, можно было контролировать с помощью более светлых оттенков. В сочетании с методами полутонового изображения оттенки серого могут значительно расширить тональный диапазон струйных принтеров, позволяя использовать относительно небольшой шаг сопла или меньше проходов.

Печатающие головки Piezo изначально всегда были бинарными, то есть они генерировали только капли чернил одинакового размера. Вы можете получить хороший диапазон тонов от бинарной головки, используя методы полутонов, но светлые тона могут выглядеть немного зернистыми, если вы не используете ультратонкий шаг сопла (и/или не добавляете дополнительные, более светлые чернила).

Типичный размер бинарных капель составляет от 30 до 100 пиколитров. Можно добиться более мелких капель для получения более точных результатов, но это означает, что для увеличения плотности сплошных областей на отпечатке требуется больше проходов, поэтому печать выполняется медленнее.

Головки в оттенках серого могут изменять плотность отдельных напечатанных точек, поэтому капля может отображать от 30% или 50% до 100% цвета. Преимущество заключается в том, что при более низком разрешении и меньшем количестве проходов головки можно достичь того же «эффективного разрешения», что и у бинарных головок с гораздо более высоким родным разрешением.

Например, говорят, что разрешение 360 точек на дюйм с головкой в ​​оттенках серого дает тот же эффект, что и двоичное изображение с разрешением 1000 точек на дюйм, что обычно достаточно для фотографий и смесей даже для просмотра крупным планом.

Пьезоголовки изменяют размер точек несколькими различными способами, обычно в зависимости от конкретного производителя и того, какие патенты он имеет или хочет избежать нарушения прав. В зависимости от конкретных методов может быть доступно от трех размеров капель.

Наименьший размер самых тонких печатающих головок (часто используемых для фотографии) меньше 2 пиколитров). Для принтеров для вывесок размеры от 10 до 20 пиколитров более распространены для самых маленьких капель, поскольку скорость и охват важнее, чем качество просмотра с близкого расстояния.

Термическая шкала серого

Настоящие переменные размеры капель пока возможны только с пьезоголовками. Однако HP разработала форму шкалы серого для своих термоголовок PageWide, получившую название High Definition Nozzle Architecture. Пока это используется только на его огромных струйных рулонных печатных машинах серии T для коммерческой печати, а не на широкоформатных однопроходных моделях PageWide XL, которые до сих пор в основном использовались для САПР и планирования.

Несмотря на то, что капли из каждого сопла всегда одинакового размера, большое и маленькое сопла в печатающей головке соединяются очень близко друг к другу и рассматриваются как один элемент изображения. Затем он берет две пары сопел и управляет ими как единым элементом изображения для целей шкалы серого.

За счет различных комбинаций двух малых и двух больших сопел можно получить пять уровней серого (на самом деле это белый плюс четыре уровня). Шаг сопла HDNA составляет 2400 точек на дюйм, поэтому пары сопел имеют исходное разрешение 1200 точек на дюйм, а наборы оттенков серого — 600 точек на дюйм.

Дополнительный контроль плотности возможен за счет использования разных цветов чернил в больших и малых соплах (например, голубой и светло-голубой). Наборами сопел также можно управлять отдельно для более высоких скоростей или разрешений с меньшим количеством уровней серого.

Собственное разрешение

Печатающая головка Memjet Waterfall имеет ширину 222,8 мм и предназначена для однопроходной печати. Он имеет 70 400 сопел в два ряда, что дает исходное разрешение 1600 dpi.

Это описание шага сопла, означающее фактическое количество капель чернил, которые печатающая головка может нанести на заданную площадь. Промышленность обычно указывает это как количество точек на дюйм, а не метрическую меру. Таким образом, если печатающая головка имеет ширину 1,5 дюйма (38 мм) и имеет 540 сопел по ширине, то исходное разрешение составляет 360 точек на дюйм.

Многие широкоформатные струйные принтеры создают изображения в виде серии перекрывающихся проходов, поэтому на носителе может быть гораздо больше капель на дюйм, чем может дать одно только исходное разрешение. Чем выше разрешение, тем больше конечный отпечаток будет похож на фотографию с непрерывным тоном.

Головки с оттенками серого позволяют создавать различные плотности точек, обеспечивая более широкий тональный диапазон по сравнению с бинарными головками с тем же шагом сопла. что, в свою очередь, дает лучшую симуляцию непрерывного тона.

Поэтому производители принтеров с оттенками серого часто говорят об «эквивалентных» разрешениях, имея в виду, например, что головка с оттенками серого 360 dpi может дать воспринимаемое качество, эквивалентное бинарной головке с разрешением 1000 dpi.

Существуют также печатающие головки с очень высоким исходным разрешением, например, головки Epson Micro Piezo PrecisionCore TFT (используемые в принтерах SureColor) имеют исходное разрешение 600 dpi и пять размеров капли от 1,5 до 23 пиколитров.

Упомянутый выше HP PageWide HDNA имеет шаг сопла 2400 dpi за счет чередования больших и малых сопел, но поскольку они управляются парами, исходное разрешение можно считать равным 1200 dpi.

Представители отрасли, желающие узнать больше о комплектах HP и Epson и преимуществах, которые они могут предложить своему бизнесу, могут поговорить с экспертами компаний по телефону FESPA 2017, , который пройдет с 8 по 12 мая в Гамбургской ярмарке в Германии. .

HP и Epson будут двумя из более чем 700 брендов, которые будут представлены на мероприятии, которое, как ожидается, привлечет рекордное количество посетителей.

Чтобы узнать больше о FESPA 2017 , посетите: http://www.fespa2017.com . Посетители могут получить бесплатный вход на выставку, зарегистрировавшись онлайн, указав код ссылки: FESG702.



по ФЕСПА Назад к новостям

Термальные принтеры и струйные принтеры

Предприятия по всему миру ежедневно используют принтеры для печати всевозможных документов, включая контракты, квитанции, теги управления активами и многое другое. Очень важно, чтобы предприятия понимали и выбирали правильный принтер для своих конкретных потребностей. Например, струйный принтер может печатать фотографии высокого качества, но не может быстро и легко печатать штрих-коды.

В этой статье будут рассмотрены промышленные струйные принтеры и промышленные термопринтеры, два наиболее распространенных типа принтеров, доступных в настоящее время, с информацией о плюсах и минусах каждого из них, типичных областях применения и ресурсах для выбора следующего принтера.

Что такое струйный принтер?

Струйные принтеры, как следует из названия, используют чернила для печати текста, графики и изображений на различных типах бумаги. Эти принтеры чаще всего используются дома и в небольших офисах, хотя многие коммерческие полиграфические компании используют промышленные струйные принтеры для печати высококачественных брошюр, листовок и других материалов.

Как работают струйные принтеры?

Струйные принтеры распыляют тысячи капель чернил на лист бумаги, где цвета объединяются в изображение или текст. Цвета и размеры этих капель можно изменять для получения четких фотореалистичных изображений.

Пользователи могут посмотреть заявленное количество точек на дюйм (DPI), чтобы оценить разрешение принтера. Измерение DPI сообщает пользователям, сколько крошечных капель может поместиться на одном дюйме страницы. Более высокий DPI означает, что принтер делает меньшие отдельные точки и более четкое изображение.

Каковы преимущества струйного принтера?

Существует множество причин, по которым компания может выбрать промышленный струйный принтер. Вот некоторые общие выгоды и преимущества выбора струйных принтеров:

  • Стоимость: Струйные принтеры, картриджи и расходные материалы более доступны и, следовательно, дешевле, чем их термические аналоги.
  • Качество изображения: Даже недорогие струйные принтеры могут печатать изображения почти фотографического качества.

Каковы недостатки струйного принтера?

Струйные принтеры не лишены недостатков и недостатков. Вот некоторые из них:

  • Стойкость изображения: Изображения на основе чернил могут смазываться, окрашиваться и растекаться под воздействием влаги, солнечного света, влажности и повседневного использования.
  • Движущиеся части: В струйных принтерах обычно используется больше движущихся частей, чем в термопринтерах, что повышает вероятность поломок, требующих ремонта или замены.
  • Надежность: Наклейки, знаки, этикетки и другие печатные материалы могут слишком часто рваться и отслаиваться, что затрудняет их надежное использование в течение длительного времени.

Что такое термопринтер?

В отличие от струйных принтеров, термопринтеры не распыляют жидкие чернила через сопло для создания изображений. Скорее, термопринтеры, такие как DuraLabel Toro Max, используют крошечные нагревательные элементы для активации или переноса пигментов.

Промышленные термопринтеры чаще всего используются для создания этикеток, знаков безопасности, навигационных маркеров, штрих-кодов, транспортных этикеток и других часто используемых предметов.

Как работают термопринтеры?

Существует две отдельные категории термопринтеров: принтеры для прямой термопечати и принтеры для термопереноса. Вот краткое описание того, как работает каждый из них:

  • В принтерах для прямой термопечати используется химически обработанная бумага, которая темнеет при нагревании термопечатающей головкой. В принтерах для прямой термопечати не используются отдельные расходные материалы для чернил, тонера или ленты. Принтеры прямой термопечати чаще всего используются для печати таких предметов, как квитанции и транспортные этикетки.
  • Термотрансферные принтеры используют термопечатающую головку для переноса твердых чернил с ленты на этикетку (обычно изготовленную из винила, полиэстера, нейлона или других более толстых материалов) для получения стойкой печати. Лента обычно изготавливается из воска, смолы или их комбинации и приклеивается к поверхности подачи этикетки с помощью тепла и давления.

Каковы преимущества термопринтера?

Есть несколько причин, по которым стоит рассмотреть возможность использования промышленного термопринтера для вашего предприятия. Вот несколько преимуществ инвестиций в термопринтер:

  • Долговечность: Этикетки и знаки, созданные с помощью термопринтеров, служат дольше и выдерживают более широкий спектр погодных условий, чем те, что напечатаны чернилами.
  • Универсальность: термотрансферные принтеры могут печатать документы, этикетки и вывески, отвечающие различным требованиям, в том числе долговечные этикетки для защиты от дугового разряда, текстовую и графическую маркировку пола, а также этикетки, предназначенные для экстремальных условий, таких как хранение в холодильнике.
  • Меньше обслуживания: Благодаря меньшему количеству движущихся частей термопринтеры служат дольше, их легче обслуживать и они работают более надежно, чем струйные принтеры.

Каковы недостатки термопринтера?

Несмотря на все преимущества использования промышленных термопринтеров, они не лишены недостатков и недостатков. Вот несколько осложнений, которые могут возникнуть при использовании термопринтеров.

Когда следует использовать один принтер вместо другого?

С таким большим выбором принтеров и стандартов этикеток может быть сложно определить, какой тип принтера лучше подходит, чем другой.

Используйте струйный принтер для:

  • Офисная печать: Используйте струйный принтер для основных офисных заданий печати, таких как контракты, руководства и электронные письма.
  • Фотографии: Термопринтеры не могут печатать высококачественные фотографии, поэтому струйные принтеры являются идеальным решением.
  • Временные вывески: Печать краткосрочных уведомлений, объявлений и напоминаний, предназначенных для краткосрочного использования (например, вывеска, информирующая работников о том, что собрание переместилось в другое помещение).

Используйте термотрансферный принтер для:

  • Долговечные знаки и этикетки: Термотрансферные принтеры могут печатать знаки и этикетки, которые выдерживают экстремальные условия и отвечают требованиям OSHA и NFPA, включая этикетки с дуговым разрядом, морские знаки, знаки безопасности и многое другое.
  • Специализированная визуальная коммуникация: Печатайте намагниченные этикетки для стеллажей, проволочную обмотку, визуальную коммуникацию при слабом освещении и многое другое для приложений, уникальных для нужд вашего предприятия.
  • Напольная маркировка: Повысьте эффективность и безопасность с помощью специальных знаков для маркировки пола, которые можно модифицировать для создания дорожек, ограждения зон и предупреждения пешеходов о движении вилочных погрузчиков.

Решения для термопринтеров от Graphic Products

Компания Graphic Products разработала обширную линейку принтеров, которые удовлетворяют потребности конкретных объектов и помогают работодателям выполнять требования к промышленной маркировке и вывескам. Узнайте больше о промышленных принтерах для этикеток и вывесок DuraLabel.

Компания Graphic Products выпустила Руководство по передовой практике промышленной печати этикеток, в котором рассматривается, как термотрансферные принтеры DuraLabel создают этикетки и вывески, которые не выцветают. Бесплатный ресурс показывает читателям, как использовать термотрансферный принтер, знакомит с различными принтерами для конкретных приложений и объясняет, как работают термотрансферные принтеры.

Готовы к маркировке?

Если вас убедила долговечность и универсальность термотрансферных этикеток, загрузите наше Руководство по промышленному принтеру этикеток, в котором показано, как использовать термотрансферный принтер для создания нестандартных этикеток, соответствующих требованиям OSHA, ANSI, ASME и другим нормативным требованиям. стандарты. Загрузите бесплатную копию сегодня!

Принцип работы струйных принтеров

Принцип работы струйных принтеров

Как работают струйные принтеры

Джеффа Тайсона
какstuffworks.com

Независимо от того, откуда вы читаете эту статью, у вас, скорее всего, есть принтер рядом. И есть очень большая вероятность, что это струйный принтер . С момента своего появления во второй половине 1980-х годов струйные принтеры выросла в популярности и производительности при значительном снижении цены.

Струйный принтер — это любой принтер, который наносит очень маленькие капли. чернил на бумагу для создания изображения. Если вы когда-нибудь посмотрите на лист бумаги, вышел из струйного принтера, вы знаете, что:

  • Точки очень маленькие (обычно от 50 до 60 микрон в диаметр), настолько малы, что они меньше, чем диаметр человеческого волоса (70 мкм)!
  • Точки расположены очень точно, с разрешением до 1440×720 точек на дюйм (dpi).
  • Точки могут быть разных цветов в сочетании друг с другом для создания изображения фотографического качества.

Воздействие против безударного
Доступно несколько основных технологий печати. Эти технологии могут можно разделить на две основные категории, по несколько типов в каждой:

  • Ударный — Эти принтеры имеют механизм, который касается бумаги в для создания образа. Существует две основные технологии воздействия:
    • В матричных принтерах для удара по лента, покрытая чернилами, в результате чего чернила переносятся на бумагу в точка удара.
    • Символьные принтеры в основном представляют собой компьютеризированные пишущие машинки. Они иметь шар или ряд полос с реальными символами (буквами и цифры), выбитые на поверхности. Выбит соответствующий символ против красящей ленты, перенося изображение персонажа на бумагу. Символьные принтеры быстры и четки для основного текста, но очень ограничены для другого использования.



  • Безударный — Эти принтеры не касаются бумаги при создании изображение. Струйные принтеры входят в эту группу, в которую входят:
    • Струйные принтеры , описанные в этой статье, используют ряд сопел для распыления капель чернил непосредственно на бумагу.
    • Лазерные принтеры используют сухие чернила (тонер), статическое электричество и нагрейте, чтобы нанести и приклеить чернила к бумаге.

Тепло против вибрации
Различные типы струйных принтеров формируют капли чернил по-разному. В настоящее время производители принтеров используют две основные технологии струйной печати:
.

  • Тепловой купол — используется такими производителями, как Canon и Hewlett. Packard, этот метод обычно называют пузырьковой струей . В термоструйный принтер, крошечные резисторы создают тепло, и это тепло испаряется чернила для создания пузыря. Когда пузырек расширяется, часть чернил выталкивается наружу. сопла на бумагу. Когда пузырь «лопается» (схлопывается), создается вакуум. Это втянет больше чернил в печатающую головку из патрон. Типичная печатающая головка для пузырьковой струйной печати имеет 300 или 600 крошечных сопел. все они могут запускать капли одновременно.



  • Пьезоэлектрический — эта технология, запатентованная Epson, использует пьезоэлемент . кристаллы . Кристалл расположен в задней части резервуара для чернил каждого сопло. Кристалл получает крошечный электрический заряд, который заставляет его вибрировать. Когда кристалл вибрирует внутрь, он выдавливает крошечное количество чернил. из сопла. Когда он вибрирует, он втягивает еще немного чернил в резервуар для замены распыленных чернил.

Нажмите “ОК” для печати
Когда вы нажимаете кнопку для печати, происходит последовательность событий, которые место:

  • Приложение, которое вы используете отправляет данные для печати в драйвер принтера.
  • Драйвер переводит данные в формат, понятный принтеру, и проверяет, онлайн и доступны для печати.
  • Данные отправляются драйвером из компьютера к принтеру через интерфейс подключения (параллельный, USB и т.п.).
  • Принтер получает данные от компьютер. Он хранит определенное количество данных в буфере. Буфер может от 512 КБ оперативной памяти (ОЗУ) до 16 МБ ОЗУ, в зависимости от модель. Буферы полезны, потому что они позволяют компьютеру закончить с процесс печати быстро, вместо того, чтобы ждать фактической страницы Распечатать. Большой буфер может содержать сложный документ или несколько основных документы.
  • Если принтер бездействовал в течение период времени, он обычно проходит короткий цикл очистки, чтобы убедиться, что что печатающая головка (головки) чистые. После завершения цикла очистки принтер готов начать печать.
  • Схема управления активирует шаговый двигатель подачи бумаги. При этом задействуются ролики, подающие лист бумагу из лотка/податчика бумаги в принтер. Небольшой спусковой механизм в лотке/податчике нажата, когда в лотке или податчике есть бумага. Если спусковой крючок не нажат, принтер загорается сообщением «Out of Бумага» и отправляет предупреждение на компьютер.
  • После подачи бумаги в принтер и расположен в начале страницы, шаговый двигатель печатающей головки использует ремень для перемещения узла печатающей головки по странице. Мотор останавливается на долю секунды каждый раз, когда печатающая головка распыляет чернильные точки на странице, а затем немного перемещаются, прежде чем снова остановиться. Это шагание происходит так быстро, что кажется непрерывным движением.
  • На каждой остановке ставится несколько точек. Это распыляет цвета CMYK в точном количестве, чтобы получить любой другой цвет вообразимый.
  • В конце каждого полного прохода шаговый двигатель подачи бумаги продвигает бумагу на долю дюйма. В зависимости на струйной модели печатающая головка сбрасывается на начальную сторону странице или, в большинстве случаев, просто меняет направление и начинает двигаться назад по странице во время печати.
  • Этот процесс продолжается до тех пор, пока страница печатается. Время, необходимое для печати страницы, может сильно различаться в зависимости от принтера. к принтеру. Он также будет варьироваться в зависимости от сложности страницы и ее размера. любых изображений на странице. Например, принтер может распечатать 16 страниц в минуту (PPM) черного текста, но печать занимает пару минут одно полноцветное изображение размером со страницу.
  • После завершения печати печатающая головка припаркована. Шаговый двигатель подачи бумаги вращает ролики, завершите подачу готовой страницы в выходной лоток. Сегодня большинство принтеров используйте чернила, которые очень быстро сохнут, чтобы вы могли сразу же подобрать лист, не пачкая его.

Как работают термопринтеры этикеток?

  • 5 минут чтения
  • 0 просмотров

Термопринтеры используют тепло, а не чернила для печати этикеток и вывесок на бумаге, ленте, ленте или других материалах. Существует два типа термопечати – прямая термопечать и термотрансфер.

Термопечать (или прямая термопечать) — это процесс, при котором печатное изображение создается путем выборочного нагрева термобумаги, когда она проходит через термопечатающую головку. Покрытие термочувствительной бумаги чернеет в местах нагрева, создавая требуемое изображение.

С другой стороны, термотрансферная печать

использует нагретую ленту для получения прочных и долговечных изображений. Этот процесс известен созданием очень прочных и устойчивых к смазыванию отпечатков. В результате термопринтеры стали популярным выбором для изготовления долговечных этикеток и легко сканируемых штрих-кодов, а также кассовых чеков, билетов, браслетов, ваучеров, именных бейджей и многого другого.

Этикетки и знаки везде, куда бы вы ни посмотрели в нашей повседневной и профессиональной жизни. От домов до офисов, магазинов, складов и других объектов термоэтикетки необходимы в самых разных секторах бизнеса, включая транспорт и логистику, розничную торговлю, здравоохранение и отслеживание продуктов питания. Более того, в связи с тем, что пандемия коронавируса создает целый ряд новых проблем, когда речь идет о безопасной и эффективной работе на рабочем месте, как никогда важно иметь быстрый доступ к этикеткам, которые помогают информировать всех. Если вам нужны высококачественные экономичные износостойкие этикетки (термоперенос) или идеальные для приложений с коротким сроком хранения (прямая термопечать), то термопечать — отличный выбор.

Как работает термопринтер этикеток?

Как уже упоминалось, существует два типа термопечати – прямая термопечать и термоперенос. Для прямой термопечати используется специальная бумага с термохромным покрытием, а для термотрансферной печати используется термочувствительная лента, и, как правило, этот вариант обеспечивает дополнительную долговечность. Термотрансферные принтеры содержат печатающую головку, состоящую из крошечных нагретых штифтов (по одному на каждый пиксель), которая управляется микропроцессором. Это определяет, какие контакты необходимы для формирования определенного изображения. Штифты используют тепло для плавления и переноса воска или чернил на основе смолы с ленты на чистую поверхность, будь то бумага, пластик или другой материал.

Существует три основных типа термотрансферных красок: воск, парафин-смола и чистая смола. Каждый из них имеет свои особенности, и стоит знать о различиях. Воск долговечен, но напечатанные таким образом этикетки должны оставаться сухими и чувствительными к маслам, химикатам и абразивам. Далее следует воск-смола, который более долговечен, чем один воск, и часто используется для получения более точных изображений. Наконец, есть чистая смола, которая является самой износостойкой из всех. Этикетки из чистой смолы водонепроницаемы, устойчивы к солнечному свету и обеспечивают большую защиту от химических веществ и масел. В отличие от воска и восковой смолы, его нельзя использовать на бумаге, но он предназначен для наплавления на винил, полиэстер, полипропилен и другие материалы для изготовления высокопрочных этикеток и знаков для таких секторов, как автомобильная, морская, авиационная. , транспорт и машиностроение.

Ваш выбор чернил, естественно, будет зависеть от ваших конкретных деловых или личных требований. То же самое касается материала, на котором вы хотите печатать. Brother предлагает широкий выбор носителей для печати, а также пользовательские этикетки, чтобы удовлетворить все ваши потребности в этикетировании. От невероятно прочных принтеров P-touch до полноцветных, настольных и портативных принтеров — для любой задачи найдется термопринтер для этикеток.

Каковы преимущества термопринтера этикеток?

Одним из больших преимуществ термопечати является то, что вы не ограничены только печатью на бумаге. В зависимости от вашего выбора принтера, термопринтеры этикеток могут использовать различные ленты и ленты, такие материалы, как пластик, нейлон, полиэстер, винил и даже термоусадочные трубки. Это делает термопринтеры очень гибкими и универсальными для широкого круга отраслей и целей.

Долговечность остается еще одним аспектом некоторых областей применения термопринтеров этикеток. Этикетки, изготовленные с использованием термопереноса, намного долговечнее, чем традиционная печать чернилами на бумаге. Чернила могут растекаться, размазываться и выцветать из-за времени и погодных условий, но термопечать обеспечивает гораздо большую устойчивость, особенно если вы используете, например, чистую смолу в сочетании с ламинированным материалом.

Уникальные этикетки P-touch (TZe) Brother со специальным ламинированным верхним слоем служат долгие годы как в помещении, так и на открытом воздухе. Они были специально разработаны таким образом, чтобы быть устойчивыми к воде, солнечному свету, химическим веществам, истиранию и температуре.

Термопринтеры этикеток

также являются лучшим выбором, когда речь идет о печати четких, легко сканируемых штрих-кодов. Это необходимо для любого делового использования. Наконец, термопринтеры этикеток, такие как ведущие в отрасли модели Brother QL и TD, оптимизированы для работы с новейшими компьютерными и мобильными технологиями, включая смартфоны, планшеты, Wi‑Fi и Bluetooth, что обеспечивает максимальную гибкость. Вы также можете использовать приложения для дизайна этикеток для настольных компьютеров и мобильных устройств, а также SDK (комплекты для разработки программного обеспечения) для интеграции термопринтеров в свои собственные приложения, что рекомендуется для того, чтобы вы могли подобрать наилучшие варианты для своих этикеток.

Отмеченные наградами термопринтеры Brother для печати этикеток в больших объемах по низкой цене отличаются исключительной надежностью и эффективностью. Обладая более чем 30-летним опытом разработки профессиональных этикетировочных машин, Brother может удовлетворить все ваши требования к этикетированию.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
