Защита от скачков напряжения 220 вольт в доме и квартире

Электрическая энергия – неотъемлемая составляющая быта современных людей, где бы они ни проживали – в городе или сельской местности. Трудно представить себе квартиру или дом, где нет ни одного бытового прибора, а для освещения пользуются свечками или лучинами. Однако вся бытовая техника, как и элементы освещения, питание к которым поступает по домашней линии, подвергается опасности, связанной с нестабильностью напряжения. Превышение этим показателем допустимых пределов влечет серьезные проблемы, вплоть до поломки дорогостоящей аппаратуры и выхода линии из строя. Уберечь проводку и приборы поможет защита от скачков напряжения 220В для дома. В этом материале мы расскажем о том, как защититьсвоими рукамитехнику от скачковнапряжения в квартире или в частном доме.

В чем причины перепадов напряжения в сети?

Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда.

В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку. Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества. Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

Один из способов защиты от перенапряжения сети на видео:

Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

  • Одновременное включение (или, наоборот, отключение) нескольких приборов.
  • Обрыв нулевого проводника.
  • Удар молнии в линию электропередачи.
  • Разрыв жил внутри провода из-за падения на ЛЭП дерева
  • Неправильное подключение кабелей в общем электрощите.

Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

Пример монтажа реле напряжения на видео:

Как защитить технику от перенапряжений?

Конечно, оптимальный вариант защиты от повышенного напряжения домашней сети и включенных в нее приборов – это полная реконструкция системы энергоснабжения с последующим ее обслуживанием опытными специалистами. Но если целиком заменить проводку в частном доме еще можно, то в многоквартирных зданиях это нереально. Практика показывает, что несколько десятков жильцов практически никогда не смогут договориться о совместной оплате подобных работ.

Вряд ли будут этим заниматься и управляющие компании. А менять электропроводку в отдельно взятой квартире бесполезно – скачки напряжения от этого никуда не денутся, поскольку возникают они, как правило, из-за общего оборудования.

Что делать, чтобы скачки напряжения не стали причиной серьезного ущерба? Не ждать же, пока у коммунальщиков и всех соседей по дому возникнет желание заменить общую электропроводку в здании? Ответ один – подобрать надежное устройство для защиты домашней сети от скачков напряжения.

Сегодня используются следующие приборы, повышающие безопасность домашней аппаратуры и позволяющие свести к минимуму вероятность ее повреждения из-за перенапряжений:

  • Реле контроля напряжения (РКН).
  • Датчик повышенного напряжения (ДПН).
  • Стабилизатор.

Отдельно следует назвать источники бесперебойного питания. Они близки к перечисленным устройствам, но назвать их полноценными аппаратами для защиты линии от перепадов разности потенциалов нельзя. Более подробно о них расскажем ниже.

Реле контроля напряжения

Когда скачки напряжения в квартире случаются нечасто и в постоянной защите от них нужды не имеется, достаточно подключить к сети специальное реле.

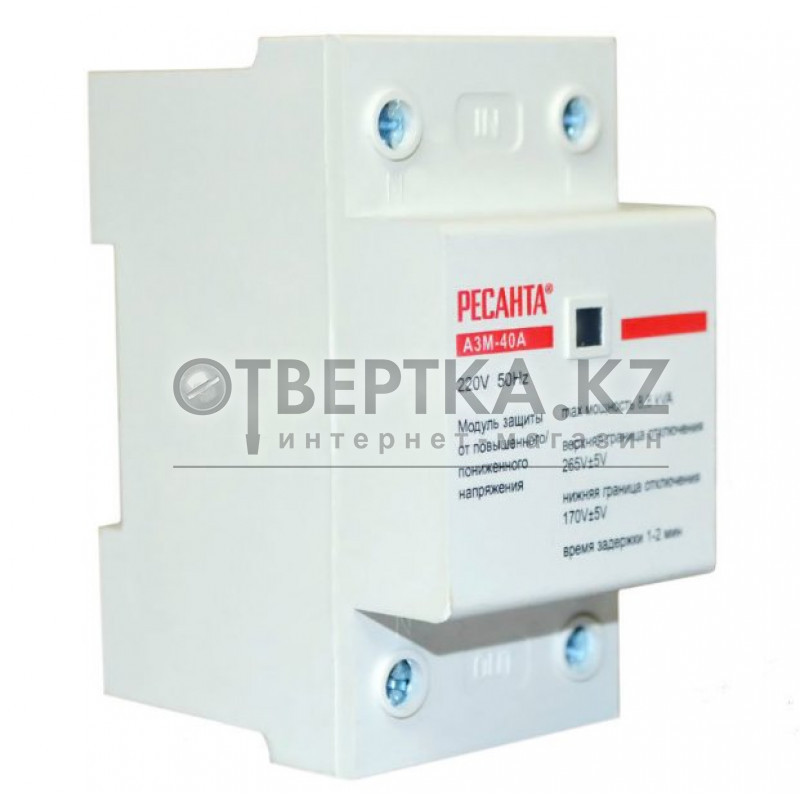

Что представляет собой этот элемент? РКН – это небольшой прибор, задача которого состоит в отключении цепи при перепаде разности потенциалов и возобновлении подачи электричества после того, как сетевые параметры придут в норму. Само по себе реле никак не влияет на величину и стабильность напряжения, а только фиксирует данные. Эти устройства бывают двух типов:

  • Общий блок, который устанавливается в распределительном щите и защищает от перенапряжения всю квартиру.
  • Устройство, по внешнему виду напоминающее удлинитель с гнездами электророзеток, в которые включаются отдельные приборы.

Наглядно перо принцип работы реле напряжения на видео:

Приобретая реле, важно не ошибиться в расчете его мощности. Она должна несколько превышать суммарную мощность подключенных к устройству приборов. Индивидуальные РКН, которые включаются в общую сеть, подобрать несложно – надо просто купить элемент с нужным количеством розеток.

Эти устройства удобны, имеют невысокую стоимость, но пользоваться ими имеет смысл лишь тогда, когда сеть стабильна. Если же скачки напряжения в ней происходят постоянно, такой вариант не подойдет – ведь мало кому из хозяев понравится непрерывное включение-отключение всей сети или отдельных приборов.

Датчик перепадов напряжения

Этот датчик, как и РКН, фиксирует информацию о величине разности потенциалов, отключая сеть при перенапряжениях. Однако функционирует он по другому принципу. Такой прибор нужно устанавливать в сеть вместе с устройством защитного отключения. Когда аппарат обнаружит нарушение сетевых параметров, он вызовет утечку тока, обнаружив которую, автомат защиты (УЗО) обесточит сеть.

Стабилизатор напряжения

В тех линиях, которым нужна постоянная защита от перепадов напряжения, необходимо устанавливать стабилизатор сети. Эти устройства, будучи включенными в линию, вне зависимости от подающейся на них разности потенциалов, на выходе нормализуют параметры до нужной величины.

Поэтому, если скачки напряжения в вашей домашней сети происходят часто, стабилизатор будет для вас оптимальным решением.

Эти приборы подразделяются по принципу действия. Разберемся, какой из них подойдет для различных случаев:

  • Релейные. Такие аппараты имеют достаточно низкую цену и небольшую мощность. Впрочем, для защиты бытовой аппаратуры они вполне подойдут.
  • Сервоприводные (электромеханические). По своим характеристикам такие приборы мало чем отличаются от релейных, но при этом стоят дороже.

  • Электронные. Эти стабилизаторы собраны на базе тиристоров или симисторов. Они имеют достаточно высокую мощность, точны, долговечны, отличаются хорошим быстродействием и почти всегда гарантируют надежную защиту от перенапряжений. Цена их, естественно, довольно высока.
  • Электронные двойного преобразования. Эти устройства самые дорогие из всех перечисленных, но при этом они обладают наилучшими техническими параметрами и позволяют обеспечить максимальную защиту линии и приборов.

Стабилизаторы бывают однофазными, предназначенными для подключения к домашней линии, и трехфазными, которые устанавливаются в сети крупных объектов. Они также могут быть переносными или стационарными.

Наглядно про стабилизаторы на видео:

Выбирая для себя такой аппарат, предварительно следует рассчитать суммарную мощность энергопотребителей, которые будут к нему подключены, и предельные значения сетевого напряжения. Рекомендуем в этом деле прибегнуть к помощи специалистов – они помогут не запутаться в технических тонкостях и подобрать наилучший вариант для конкретной линии по характеристикам и стоимости.

Источники бесперебойного питания

Теперь поговорим об этих, ранее упомянутых нами, устройствах. Иногда неопытные пользователи путают их со стабилизаторами напряжения, но это совсем не так. Основная задача ИБП – при внезапном отключении электроэнергии обеспечить подсоединенные устройства питанием в течение определенного времени, что позволит плавно завершить работу на них, сохранив имеющуюся информацию. Резерв электроэнергии дают встроенные в аппарат аккумуляторы. Как правило, бесперебойники используются вместе с компьютерами.

В некоторых ИБП, например, с интерактивной схемой или режимом двойного преобразования, имеются встроенные стабилизаторы, которые способны нивелировать небольшие перепады разности потенциалов, но при этом цена их очень высока, и для общей защиты сети они подходят плохо. Поэтому полноценной заменой стабилизатору их считать нельзя. Но для защиты ПК при внезапных отключениях электричества такие аппараты поистине незаменимы.

Заключение

В этой статье мы разобрались, для чего нужна защита от скачков сетевого напряжения 220В для дома и с помощью каких устройств можно ее обеспечить. Как читатели могли убедиться, надежнее всего убережет бытовую технику от перенапряжений мощный и дорогой стабилизатор.

Однако это не значит, что ничем другим проблему перепадов разности потенциалов не решить. Во многих случаях подойдут и другие перечисленные приборы. Все зависит от параметров сети и ее стабильности.

Защита от скачков напряжения 220В для дома: типы устройств, стабилизатор

Резкие скачки напряжения возникают из-за несовершенных сетей электричества. К сожалению, предугадать время перепада нельзя. Единственное, что можно сделать — обезопасить свой дом. Ниже приведена информация о том, чем и как защитить сеть от скачков напряжения 220В дома.

Типы устройств, их установка

Применение в домашних условиях реле контроля нужно, если в электрической сети часто бывают ситуации, связанные с авариями на подстанции. Бытовая техника сильно страдает вследствие резких скачков напряжения. Особую опасность представляют перепады для компьютеров и другой бытовой техники, которую мы используем повседневно.

У многих подстанций есть трансформаторы, которые справляются с этой задачей при подаче качественной электроэнергии в сеть. Однако существует проблема, которая связана с халатным обслуживанием линий электропередач. Например, могут обвиснуть провода, и при ветреной погоде они будут соприкасаться, создавая замыкание. При обрыве нулевого провода также могут быть неприятные последствия.

Именно в таких ситуациях реле контроля отключит домашнюю сеть, если возникнет опасное напряжение. После стабилизации показателей реле автоматически включится, а подача электричества возобновится.

Самые распространенные типы таких устройств — автоматический выключатель (автомат) и устройство защитного отключения (УЗО).

Задача автоматического выключателя — контролировать силу тока в цепи, не дать возникнуть сверхтокам, так как их сила превышает допустимое значение для данной проводки. При увеличении силы тока до критических показателей, устройство мгновенно обесточивает участок сети, в котором есть проблема. Существует несколько разновидностей таких выключателей:

  • Тепловые. При достижении определенных цифр, пластина «отпускает» пружину, а силовые контакты становятся расцепленными.
  • Электромагнитные. Принцип работы примерно такой же, но разница лишь в использовании индуктивной катушки с магнитным сердечником.

У каждого из этих устройств есть свой запас надежности. Обычно ставят сразу два расцепителя, которые работают параллельно, дополняя друг друга.

УЗО определяет наличие тока утечки (разностный, дифференциальный). Последний ток появляется из-за нарушения изоляции провода фазы. Вследствие этого под напряжением оказываются внешние части корпуса. Если в этот момент к ним прикоснуться или взять в руки оголенный фазовый провод, то человек может сильно пострадать. От таких ситуаций может спасти УЗО.

Монтаж двух типов устройств проводится одинаково. При помощи специальной защелки можно прочно закрепить их на рейке внутри распределительного щита. Наличие дополнительных инструментов необязательно. Подсоединение проводов производится при помощи стандартного винтового зажима. Провод проводят между шляпкой винта и шайбой для фиксации, далее винт затягивают обыкновенной отверткой.

Реле в помощь от непредвиденных перепадов

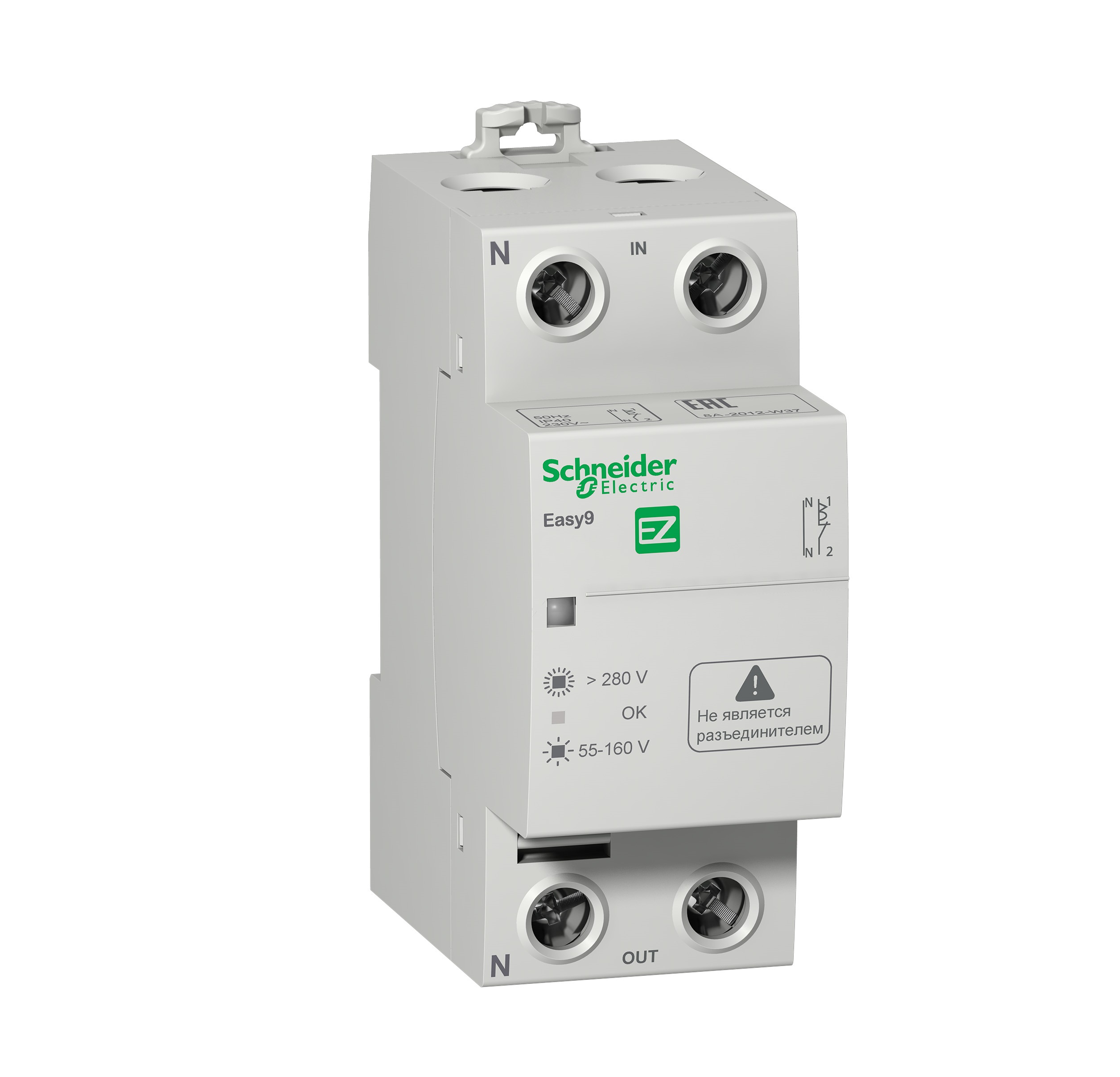

Защита дома при помощи РН нужна тогда, когда напряжение в сети устойчиво, а скачки происходят достаточно редко. РН — устройство, которое может узнавать параметры тока и разорвать цепь тогда, когда возникает опасное напряжение. После нормализации работа электрической сети восстанавливается. Функция возобновления питания через определенный промежуток времени помогает увеличить срок службы бытовых устройств.

У РН небольшие габариты, низкая цена и хорошее быстродействие. Что касается недостатков, то РН не может сглаживать колебания электрической энергии. Чтобы максимально защитить сеть, следует установить несколько устройств.

Реле напряжения защищает сеть от недопустимых скачков, но не может уберечь от коротких замыканий. Эту функцию на себя берут автоматические выключатели.

Реле первого типа отличается сложной конструкцией. Установить его можно лишь при наличии некоторых знаний — такие устройства монтируют на входе в помещение.

Также следует знать, что реле напряжения бывают для одной и для трех фаз. В быту следует подключать однофазные, чтобы при колебании напряжения на 1 фазу не было отключения других. Реле с тремя фазами применяют для защиты двигателей и других потребителей.

Выбор устройства

Чтобы выбрать реле, нужно знать номинал электрического тока, который может пропустить через себя вводной автоматический выключатель. При пропускной способности выключателя 25А (5,5 кВт), рабочие характеристики должны быть выше — 32А (7 кВт).

При выборе марки не совсем правильно опираться на потребляемую мощность в сумме, так как реле, которое выдерживает ток 32А, может работать и с нагрузкой в 7 кВт при большей потребляемой мощности.

Установка

Существует стандартная, простая схема установки реле напряжения в распределительный щит. Его устанавливают после электрического счетчика, подключают к фазному проводу. Если происходит скачок за пределы нормальных значений, реле отсоединяет сеть от внутренней проводки и защищает дом или квартиру от скачков напряжения.

При суммарной мощности 7 кВт и более, производители настаивают на встраивание в рабочую схему дополнительного электромагнитного контактора, так как он способен разгрузить контакты РН самостоятельным разъединением силовой линии от общей сети. Реле контроля командует на отключение, катушка расцепляет контакты — и все отключается.

Безопасность сети

Каким образом можно создать такую защиту? Безусловно, можно произвести реконструкцию всей сети, пригласить опытных специалистов. Однако если в жилом доме такой вариант приемлем, то при наличии большого количества квартир, со всеми договориться об оплате работы вряд ли удастся.

Для ощутимой пользы РН, его рабочие параметры нужно правильно отрегулировать. Если применяется одно реле, то нужно ориентироваться на характеристики бытовой техники, которая чувствительна к перепадам.

Каждую группу приборов нужно подключать к своему реле напряжения. Настройка должна производиться индивидуально.

Напряжение в сети может отклоняться примерно на 10%.

При установке времени задержки возобновления питания, нужно опираться на эксплуатационные требования, которые предъявляются бытовой технике. К примеру, у некоторых холодильников задержка равна 10 минутам.

Для обеспечения максимально надежной защиты всех потребителей, нужно использовать схему с несколькими реле.

Сеть с тремя фазами: защита

Эффективно применять такую защиту для кондиционерного, компрессорного, холодильного оборудования, которое имеет электродвигательную нагрузку. Также часто применяются в устройствах, в которых нужно постоянно контролировать наличие полных фаз, качества напряжения.

Справка! Если такое реле установить на входе, то перекос одной из фаз приведет к тому, что обесточатся все потребители, которые имеют однофазное подключение.

Включение производят параллельно нагрузке. Далее производится управление катушкой пускателя на основе магнита. Таким образом, РН не зависит от мощности нагрузки. На выходах есть две группы независимых контактов, которые коммутируют нагрузку до 5А.

Стабилизаторы напряжения

Стабилизатор напряжения — электромеханический прибор, который преобразовывает входную электрическую энергию и позволяет поддерживать напряжение в сети в определенном диапазоне, если наблюдаются большие изменения напряжения и тока нагрузки.

Стабилизатор обеспечивает переход между источником тока и оборудованием. Приобретать и устанавливать лучше автоматику, потому что она не требует вмешательства человека. Они бывают нескольких типов:

  1. Сетевые (для отдельных устройств, можно подключить к обычной розетке).
  2. Магистральные (применяют для питания всех устройств в помещении, подключаются к электромагистрали).

Если говорить о задачах, которые решают эти стабилизаторы, то к ним относятся:

  • Понижение повышенного напряжения или наоборот.
  • Отключение питания при значительных перепадах в сети (ниже 160 или выше 255В).

Существуют также локальные стабилизаторы (подключаются к розетке) и стационарные (подключают к вводному силовому кабелю). Локальные применяют для защиты чувствительной техники. Стационарные — сложные устройства, которые сглаживают перепады во всей сети, спасают дорогую технику, автоматически отключают питание потребителей при перегрузке. Установка стабилизаторов такого типа рекомендуется, если напряжение несколько раз в сутки выходит за пределы 205-235В. Измерить его можно при помощи тестера.

Выбор

Практически все типы стабилизаторов можно применять в быту. Для окончательного выбора следует руководствоваться ключевыми характеристиками приборов. Ориентироваться нужно на:

  • Фазность.
  • Мощность.
  • Активную нагрузку.
  • Реактивную нагрузку.
  • Запас мощности.
  • Диапазон стабилизируемого напряжения.
  • Точность стабилизации.
  • Способ установки.
  • Наличие информационного дисплея.

Выбирать его нужно, учитывая суммарную мощность домашних потребителей. У устройства должен быть запас мощности.

Подключение к стабилизатору бытовых нагревательных приборов нецелесообразно, так как они могут работать при нестабильном напряжении.

Как установить стабилизатор в щит

После того, как вы определились с типом защиты, можно приступать к установке. Чтобы самостоятельно установить стабилизатор напряжения, следует учитывать, что:

  1. Комната должна хорошо вентилироваться и быть сухой.
  2. Если изделие устанавливается в нише, позаботиться о том, чтобы отделочные материалы соответствовали требованиям безопасности.
  3. Воздушный зазор между корпусом и стенами должен быть не менее 10 см во всех сторон.
  4. Подставка должна выдерживать вес настенного корпуса.

В подключении устройства нет ничего сложного. Сзади него есть клеммная колодка на 5 разъемов. Очередность подключения следующая:

  1. Вводные ноль и фаза.
  2. Заземление.
  3. Фаза и ноль на нагрузку.

Очень важно выбрать сечение кабеля по мощности и току. Правильную схему монтажа можно найти на корпусе продукции.

Стабилизатор и реле напряжения нужно встраивать в общую схему после счетчика, так как эти устройства являются потребителями.

Сети с тремя фазами: защита стабилизатором

Такие стабилизаторы защищают трехфазных потребителей. Отдельно на каждую фазу должен быть установлен однофазный стабилизатор. При таком подходе можно снизить затраты, а при просадке напряжения на одной фазе, устройство обесточит весь дом. Такая особенность ориентирована на защиту трехфазных электродвигателей.

Ознакомившись с представленной информацией, вы сможете учесть все тонкости при подборе защиты домашней сети от скачков напряжения. Безусловно, важна оценка угрозы. В зависимости от нее, нужно обеспечивать защиту — как отдельных приборов, так и всей домашней электросети.

Защита от скачков напряжения бытовые электрические товары во владивостоке

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

  • Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
  • Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
  • Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
  • Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Скачки напряжения в электросети: что делать?

Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

  1. Зафиксируйте дату и точное время перепада напряжения.
  2. Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
  3. Оплатите услугу по ремонту, сохраните платёжный документ.
  4. Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
  5. Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
  6. Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

Устройство защитного отключения

Немного по-другому работают устройства другого типа, УЗО (устройство защитного отключения) и ДИФ (дифференциальный автомат), которые срабатывают при утечке тока. Задача ДИФ – защитить человека от поражения током при соприкосновении с неисправной проводкой или электроприборами при утечке тока и перенапряжения, вызванного другими причинами.

Устройство защищает сеть от перегрузок и коротких замыканий, при этом имея функцию УЗО – автоматическое отключение при утечке. Применяются дифустройства в однофазных и трехфазных сетях переменного тока. Они значительно повышают уровень безопасности в процессе постоянной эксплуатации электроприборов.

Визуально УЗО и дифавтомат похожи, функции их схожи. Чем же они отличаются и что лучше выбрать? Оба защищают и утечек электричества. Но только ДИФ еще и от замыканий и перегрузок в сети. УЗО – это только индикатор утечек, связанных с повреждение изоляции, например. При утечке УЗО отключит подачу электричества, но не защитит от перегрузки в сети.

Причины скачков напряжения в электросети

Для начала разберёмся в том, что такое скачок напряжения. В быту скачками напряжения принято называть резкое изменение показателей напряжения.

В судебной практике данный вопрос рассматривается в случаях, когда перенапряжение становится причиной нанесения ущерба.

Нормативная документация различает следующие понятия:

  1. Отклонение напряжения. Это изменение амплитуды продолжительностью более 1 минуты. Различают нормально и предельно допустимое отклонение напряжения. Максимально допустимым считается отклонение в 10% от номинального.
  2. Колебание напряжения — изменение амплитуды продолжительностью менее 1 минуты.
  3. Перенапряжение. Это повышение напряжения свыше 242 В, которое может длиться даже менее 1 секунды.

Таким образом, скачками напряжения можно называть как небольшие, но длительные изменения показателей напряжения, так и кратковременные, но значительные превышения показателей нормы («импульсные скачки»).

Излишняя энергия, вызванная скачком в электросети, воздействует на приборы, потребляющие ток, что приводит к их поломке.

Что такое УЗИП и для чего оно нужно?

Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройстваДля чего предназначеноГде применяется
I классДля защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II классОбеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III классДля защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

  • Индуктивность нагрузки.
  • Моментальное значение разности потенциалов при коммутации.

  • Емкость подключающих электрических кабелей.
  • Реактивная мощность.

Чем опасны перенапряжения и с чем связаны?

Перенапряжения имеют разную природу и от этого различаются длительностью и величиной. Обычно длительные перенапряжения возникают из-за какой-либо поломки понижающего трансформатора на подстанции или обрыва нулевого провода в сети.

Пути разноса перенапряжения

Данные перенапряжения обладают сравнительно небольшими показателями, но действуют достаточно долгое время и представляют реальную угрозу для человека, и для вашего оборудования.

Долгое повышение напряжения может случиться из-за неравномерного распределения нагрузок по всем фазам во внешней сети. Именно тогда возникнет перекос фаз, при котором напряжение на загруженной фазе будет ниже, а на незагруженной естественно выше номинального.

Краткие по времени всплески напряжения могут появиться из-за переключений в энергосети или во время включения достаточно сильных реактивных нагрузок.

Сильные импульсные перенапряжения возникают в результате воздействия грозовых разрядов.

И напряжение может достигнуть десятков киловольт. Данные импульсы длятся в течение сотни микросекунд, и специальные защитные автоматы просто не успевают на них среагировать, потому что самые современные виды автоматов имеют время срабатывания единицы миллисекунд, и это может быть причиной выхода из строя и повреждения изоляции между фазой и нейтралью.

Хотя, это не приведет к короткому замыканию и не нарушит работу сети, но приведет к небольшой утечке тока в месте повреждения изоляции. И если будет проходить между фазой и нейтралью, то не будет фиксироваться и автоматами защиты, и это приведет к повышенному нагреву изоляции и ускоренному процессу ее старения. По истечении времени сопротивление изоляции на данном участке значения уменьшается, и ток утечки возрастет.

Почему происходят скачки напряжения в энергетической сети

Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

Однако на практике, параметров стабилизирующих схем часто недостаточно.

Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

Виды перепадов напряжения

Известно несколько видов перепадов напряжения в сети, классифицируемых по их продолжительности и амплитуде. В соответствии с этими признаками, все они делятся на следующие группы:

  • Кратковременные всплески небольшой величины, связанные с переходными процессами из-за включения силового оборудования (лифта или насосных станций, подключенных на эту же фазу) или с сильными грозовыми разрядами;
  • Длительные падения напряжения ниже допустимого ПУЭ уровня;
  • Сильное превышение допустимого максимума (перенапряжение, достигающее значений 260-300 Вольт) в течение длительного времени;
  • Постоянные всплески напряжения значительной по величине амплитуды, возникающие из-за неисправности станционного оборудования.

Обратите внимание! Все приведённые выше отклонения расположены в порядке возрастания их опасности для подключённой к бытовой сети аппаратуры. В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески)

Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники

В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески). Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники.

Если при кратковременных всплесках в сети чаще всего срабатывают входные двухполюсные автоматы, то в ситуации с длительным превышением напряжением значений порядка 300 Вольт могут случиться очень неприятные вещи. При этом возможно полное выгорание дорогостоящего оборудования, не защищённого качественным стабилизирующим устройством. Такие же последствия наблюдаются в случае попадания в строение сильного грозового разряда (особо опасно это явление в сельской местности).

Стабилизаторы напряжения

Стабилизатор (нормализатор) напряжения применяется для поддержания стабильного и качественного напряжения в сети. Его назначение — поддерживать выходной сигнал на уровне 220 вольт, независимо от его уровня на входе. Стабилизатор не улучшает форму сигнала, не исправляет синусоиду, а только корректирует величину напряжения. При этом стоит заметить, что к стабилизаторам, вносящим изменение в синусоиду входного сигнала из-за своей конструкции, подключать приборы содержащие электродвигатели нельзя, так как это приводит к их перегреву.

Виды и их параметры

Стабилизаторы выпускаются с точной регулировкой, но с медленным реагированием на изменение входного сигнала (электромеханические) или с высокой скоростью реакции, но с погрешностью при подстройке уровня сигнала. Перед тем как подобрать себе вид оптимального нормализатора, необходимо померить уровень сигнала в сети. Измерения проводятся в разное время суток на протяжении недели.

Таким образом, определяется требуемый диапазон работы, а при возможности нужно исследовать, насколько быстро изменяется величина напряжения, и вид стабилизатора. Если величина изменяется медленно, оптимальным будет электромеханический тип. Если существуют резкие провалы, то ступенчатый. По принципу работы различают:

  1. Релейные. Основными радиоэлементами, входящими в состав такого типа устройств, являются многообмоточный трансформатор и мощные реле. При отклонениях сети от номинального напряжения происходит автоматическое переключение обмотки с использованием силового реле. Такой нормализатор характеризуется низкой ценой, но главный его недостаток в ступенчатой подстройке величины напряжения. При этом на выходе получается уже не чистая синусоида.
  2. Сервомоторные. Другое название — электромеханические. В работе используется автотрансформатор и двигатель, последним управляет система контроля. Обладает: низкой ценой, плавной регулировкой, компактными размерами и чистой синусоидой на выходе. К недостаткам относят шум и низкую скорость срабатывания.
  3. Инверторные. Действуют на основе двойного преобразования, сначала переменный ток в постоянный, а затем снова в переменный. Всё управление происходит с применением микроконтроллера. Работают в большом диапазоне входного сигнала с высокой скоростью реагирования. Обеспечивают защиту и от импульсных помех, но при этом являются самыми дорогими устройствами.
  4. Симисторные. Принцип работы такой же, как у релейного типа, но вместо механических узлов используются полупроводники, работающие в режиме ключа. Отличаются быстротой срабатывания и высоким коэффициентом полезного действия. При этом они совершенно бесшумные, но сложны в своих схемотехнических решениях.
  5. Феррорезонансные. Для бытового применения не используются, так как имеют большой вес и высокий уровень шума. Работают на эффекте феррорезонанса.

При изготовлении стабилизаторов используются различные методы достижения стабильного сигнала на выходе устройства. Любой нормализатор обязан поддерживать напряжение в допустимом диапазоне при его отклонении. Если отклонение составит большее значение, стабилизатор отключится и прервёт подачу электричества к подключённой нему нагрузке. Нормализаторы характеризуются такими параметрами:

  1. Максимальное входное напряжение. Это максимальный уровень сигнала, понижающийся стабилизатором до 220 вольт.
  2. Минимальное входное напряжение. Это минимальный уровень сигнала, повышающийся стабилизатором до 220 вольт.
  3. Выходное напряжение. Величина максимального выходного напряжения, подающегося со стабилизатора на нагрузку.
  4. Полная мощность. Пиковая мощность, которую может выдержать устройство, измеряется в ВА.
  5. Вид индикации. Может использоваться цифровой экран или аналоговые приборы.
  6. Тип. Принцип работы.
  7. Количество фаз. В зависимости от типа электропроводки бывают двух видов: однофазные и трёхфазные.

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

  • Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
  • Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
  • Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

Обзор цен

Купить защитное устройство можно в любом магазине электрических товаров

Обращаем Ваше внимание, что цена может варьироваться в зависимости от нужного типа защиты от перенапряжений и конкретной марки устройства (Зубр, Альбатрос и прочие)

Рассмотрим приблизительную стоимость автоматики:

В большинстве случаев, при покупке комплектов защиты от перенапряжения предоставляются скидки.

Как часто в вашей квартире горела техника? Задавались ли вы вопросом о том, почему это произошло? Возможно более правильным было бы изначально позаботиться о том, что бы защитить свою технику от подобных ситуаций, ведь в нашей жизни они далеко не редкость. Во вторичном фонде электрика находится в плачевном состоянии и рассчитывать на то, что вас минует скачек напряжения не приходится. При том состоянии, в котором находятся наши городские электросети, скачки напряжения обыденная вещь. Просто сегодня он был незначительным и вы его не заметили, а завтра сгорела техника и крайнего вы вряд ли найдете.

Нас достаточно часто нанимают обслуживающие организации для проведения замены подъездной электрики и вводных распределительных устройств. Насмотрелись мы в домах таких ужасов, что рассказывать слишком долго, да и смысла в этом нет. В обще домовой электрике не предусмотрено никаких средств защиты, только в ТП стоят жуткие вставки, которые срабатывают уже тогда, когда в общем — то поздно. Спасают они разве что сам кабель, идущий от дома к ТП.

Как же обезопасить себя и технику в вашей квартире от подобной ситуации. Техника зачастую дорогостоящая, а ее внутренняя защита не предназначена для условий эксплуатации в России. Ведь в цивилизованных странах сам поставщик электроэнергии не пропустит к потребителю завышенное или заниженное значение напряжения, отключив питание до выяснения причин неисправности. У нас же в первую очередь страдают потребители и страдают без шансов на восстановление справедливости. За время работы в подобных домах я не слышал ни одного случая, когда жилец добивался компенсаций, а с жильцами в первую очередь приходится общаться именно нам. Впоследствии многие из них становились нашими клиентами и мы помогали организовать защиту от подобных ситуаций.

Только испытав на себе дорогостоящий ремонт техники люди понимают, что намного дешевле сразу приобрести и установить защиту, нежели потом разводить руками и искать виноватых.

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

  • Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
  • Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
  • Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.

Защита бытовой техники дома (квартиры) от импульсных скачков напряжения.





В причине выхода бытовой техники из строя в 80-90 % случаев являются импульсные скачки напряжения в сети. Предугадать время очередных скачков невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме.

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения  и разрядники, что является самым эффективным и недорогим решением .



Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью реле контроля напряжения  рекомендуется  когда наблюдаются скачки напряжение в сети. Реле контроля напряжения   представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показатели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

Реле контроля напряжения   обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам можно отнести их неспособность сглаживать колебания электрической энергии.

Реле контроля напряжения   защищает сеть только от предельных скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели реле контроля напряжения  бывают трех типов:

  1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.
  2. Реле для индивидуальной защиты одного потребителя.
  3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то  первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор реле контроля напряжения

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Он должен быть в 1,5 раза больше мощности входного автомата иначе  необходимо встраивать специальный магнитный контактор.

Установка

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

 При  отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания реле контроля напряжения- эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

 Разрядники.

Комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

-при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;

– вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

 Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) то есть разрядники-  скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».
Для более подробной информации и выбора приборов  защиты  просим звонить по телефону или лучше при живом общении у нас в магазине.

Ждем Вас, консультация бесплатная.

Защита для устройств, питающихся от сети 220 В

Предельное напряжение, которое могут выдерживать стабилизированные импульсные блоки питания, которыми оснащено большинство бытовой импортной радиоаппаратуры, составляет 272 В (это действующее значение по техдокументации фирм-изго-товителей). Но в сети иногда наблюдаются скачки и помехи с более высоким уровнем, что может привести к повреждениям.

Чтобы защитить оборудование от перенапряжений, надо учитывать, что в питающей сети могут действовать следующие виды импульсных помех:

  • повышенное напряжение между линейными проводами;
  • повышенное напряжение между заземлением и одним из линейных проводов.

Указанные помехи могут присутствовать и одновременно, поэтому необходимо, чтобы защитный блок и подключенные к нему устройства имели хорошее заземление, иначе удастся обеспечить защиту только от повышенного напряжения между линейными проводами.

Для сетевых защитных устройств характерно применение всех рассмотренных выше компонентов, при этом схемы могут быть од-но-, двух- и трехступенчатые. Фрагменты наиболее распространенных схем защиты приведены на рис. 1.15 и 1.16.

В однокаскадном узле защиты обычно используется трехполюсный разрядник или варисторы (рис. 1.15). Если на любом проводнике превышено заданное напряжение пробоя — обе “половинки” трехполюсного разрядника срабатывают и выброс напряжения разряжается на землю. Это позволяет получить защиту и от синфазной помехи (она бывает гораздо мощнее дифференциальной наводки).

Рис. 1.15. Узел однокаскадной защиты от перенапряжений, выполненный на: а — разрядниках; б — варисторах



Рис. 1.16. Варианты схем двухкаскадной защиты от перенапряжений

В двухступенчатых схемах обычно устанавливают варисторы и диоды одновременно, рис. 1.16. Так как варисторы способны поглощать большую импульсную мощность, чем диоды, они используются в качестве первичной защиты, но дополняются более быстродействующими элементами — сапрессорами.

Для электронного оборудования наибольшую опасность представляет не ток, а напряжение в цепи, поэтому в настоящее время все более широко используют TRANSIL-диоды. Для защиты устройств в сети 220 В обычно применяют двунаправленные диоды, допускающие работу на переменном токе, например, 1.5КЕ440СА или Р6Е440СА (последние буквы — СА часто используются в обозначениях и других типов элементов для указания на Симметричную структуру и допуск по напряжению ограничения). Если сдвоенные не удастся приобрести, то можно взять два однонаправленных диода и соединить их последовательно одинаковыми полярностями.

Рабочее напряжение у защитных диодов выбирается с учетом максимальной амплитуды напряжения в линии. Так, например, по отечественному стандарту считается нормальным, если действующее напряжение (U) сети имеет отклонение от номинала 220 В -15 или +10%, т. е. может быть и 242 В, при этом его амплитуда составит:

С учетом возможного технологического разброса напряжения ограничения, имеющегося у защитных диодов, по рекомендациям разработчиков этих элементов, рабочее напряжение Ѵвя выбирается с запасом на 10 – 20%, т. е. должно быть не менее чем 400 В.

На входе цепи защиты обязательно устанавливаются токовые предохранители — при кратковременной перегрузке предохранитель сработать не успеет (у него время разрыва цепи составляет не менее 0,05…0,1 с), но защита потоку нужна, чтобы ограничить время работы остальных защитных элементов и исключить выделение на них большой мощности при продолжительном воздействии перегрузки.

Самую надежную защиту радиоаппаратуры способны обеспечить трехкаскадные схемы, два типовых варианта которых приведены на рис. 1.17.

Трехкаскадную защиту ставят в тех случаях, когда вероятно прямое попадание разряда молнии в воздушную линию питания. При этом в самом худшем случае из строя может выйти только блок защиты, но радиоаппаратура сохранится.

Мы рассмотрели построение универсальных схем сетевой защиты, но в некоторых ситуациях можно обойтись более простыми узлами, например, когда требуется защитить схему с трансформаторным питанием. Для этого случая варианты подключения сапрессоров показаны на рис. 1.18.

При установке элементов защиты следует знать, что в случае шуток отечественных энергетиков, когда в питающей сети вместо 220 продолжительное время действует 380 В, такие элементы выйдут из строя (они не могут долго рассеивать большую мощность), но при этом все же сохранят от повреждения радиоаппаратуру.

Рис. 1.17. Трехкаскадная схема защиты от перенапряжений по сети 220 В



Рис. 1.18. Вариант подключения защитных диодов к трансформатору: а — в первичной цепи; б, в — во вторичной цепи

Литература: Радиолюбителям полезные схемы, Книга 5. Шелестов И.П.

Защита от перенапряжения и грозы

Расширенный поиск

Поиск

Название:

Артикул:

Текст:

Выберите категорию:

Все Распродажа Новинки Видеонаблюдение» Серверы и УРМ для видеонаблюдения»» УРМ для видеонабюдения»» Серверы для видеонаблюдения» Сетевые видеокамеры»» Цилиндрические»» Купольные»» Корпусные»» Кубические»» Поворотные»» Взрывозащищенные» Сетевые видеорегистраторы»» С поддержкой PoE»» Без поддержки PoE» Аналоговые видеокамеры»» Цилиндрические»» Купольные»» Корпусные»» Поворотные»» Взрывозащищенные» Аналоговые видеорегистраторы»» Разрешение записи до 1080N»» Разрешение записи до 4K» Кронштейны, монтажные коробки, термокожухи»» Монтажные коробки»» Кронштейны»» Термокожухи»» Монтажные адаптеры» Коммутаторы сетевые»» Неуправляемые»» Управляемые» Аксессуары»» Мониторы»» Клавиатуры»» PoE инжекторы» Тепловизионная видеокамера»» Цилиндрические Охранно-пожарное оборудование» Извещатели пожарные»» Дымовые оптико-электронные»» Дымовые автономные»» Дымовые линейные»» Ручные извещатели»» Тепловые извещатели»» Комбинированные извещатели»» Извещатели пламени»» Аксессуары и дополнительное оборудование» Извещатели охранные»» Охранные для помещений для деревянных конструкций»» Охранные для помещений для металлических конструкций»» Оптико-электронные»» Магнитоконтактные»» Акустические»» Тревожные и аварийные»» Ультразвуковые, радиоволновые»» Вибрационные»» Комбинированные»» Дополнительное оборудование и аксессуары» Приборы приемно-контрольные охранно-пожарные»» ППК 1 шлейф»» ППК 2-7 шлейфа»» ППК 8-30 шлейфов»» Дополнительное оборудование для приборов»» Наращиваемые, расширяемые системы, приборы»» Пожарные приборы и шкафы» Система ВЭРС-HYBRID охранно-пожарная сигнализация» Система ВЭРС-LAN» ВЭРС-АСД система дымоудаления (до 24 этажей) Интегрированная система ОРИОН» Общие сведения» Программное обеспечение» Сетевые контроллеры» Преобразователь интерфейсов» Блоки индикации и управления, клавиатуры» Приемно-контрольные приборы с радиальными ШС» Контроллеры доступа и считыватели» Адресные системы ОПС и противопожарной автоматики»» Адресно-аналоговая подсистема на основе С2000-КДЛ»» Адресно-пороговая подсистема на основе ППК «Сигнал-10»»» Адресная радиоканальная подсистема на основе «С2000-Adem» »» Адресная подсистема на основе “С2000-Периметр”»» Комплекс устройств для взрывоопасных объектов» Приборы речевого оповещения» Приборы управления пожаротушением» Релейные блоки» Приборы передачи извещений» Вспомогательное оборудование» Комплекс устройств для взрывоопасных объектов АСКУЭ Ресурс» АСКУЭ “Ресурс” Описание» Компоненты системы» Типовые схемы применения Стрелец-Интеграл» Радио»» Sagittarius комплект квартирный»» Приемно-контрольные устройства»» Устройства управления и индикации»» Пожарные извещатели »» Охранные извещатели»» Оповещение»» Блоки входные и исполнительные»» Технологические датчики»» Контроль доступа» Провод»» Приемно-контрольные устройства»» Устройства управления и индикации»» Пожарные извещатели»» Охранные извещатели»» Оповещение»» Модули входные и исполнительные» Программное обеспечение» Дополнительное оборудование»» Блоки и элементы питания»» Элементы управления»» Выносные антенны и усилители»» Коммуникаторы»» Сетевые интерфейсы»» Демонстрационный комплект ИСБ Стрелец-Интеграл Системы речевого оповещения» ОРФЕЙ» РОКОТ» СОНАТА» ИРСЭТ Источники Питания» Бесперебойные источники питания»» 12В»» 24В источники питания»» Мощные источники 12В и 24В (12А-24А)»» Резервные источники 12В и 24В»» Серия SKAT-DIN»» Уличное исполнение»» Серия SKAT-UPS 220В»» Все для CCTV »» Питание удаленных объектов серия RLPS»» Профессиональная серия Hi-end»» МОЛЛЮСКи малогабаритные источники»» Бюджетная серия РАПАН»» Блоки питания для АТС, РЛС, DECT»» SOLAR автономные источники питания» Обычные источники питания» Защита от перенапряжения и грозы» Преобразователи напряжения» Стабилизаторы» Cистемы отопления» Аккумуляторные термостаты» Обслуживание и восстановление АКБ» Дополнительное оборудование и аксессуары» Аккумуляторные батареи» Элементы питания Светодиодное освещение Оповещатели, табло, указатели» звуковые» световые» комбинированные (свет,звук)» речевые» дополнительное оборудование и аксессуары» светильники аварийного освещения» указатели Системы передачи извещений» Система передачи извещений «Фобос»» Система передачи извещений «Фобос-3»» Система передачи извещений в стандарте GSM»» Болид»» Аргус-Спектр»» Express GSM комплекты охраны»»» Express GSM»»» Express GSM вариант 2»»» Photo Express GSM»»» Express Power »» Умная розетка X-100, Х-700»» Мираж НПП Стелс»» ВЭРС ТРИО-М»» Система TAVR, TAVR-2 Альтоника» Комплекс мониторинга «Вероника»» Атлас-20 Взрывозащищенное оборудование» Приборы приемно-контрольные» Приборы управления » Устройства дистанционного пуска» Пожарные извещатели»» Извещатели пламени взрывозащищенные»»» Спектрон-401В»»» Спектрон-401В.01»»» Спектрон-401Exd-М»»» Спектрон-401Exd-Н»»» Спектрон-401Exd-Н.01 »»» Спектрон-401Exd-М.01»»» Спектрон-601Exd-Н»»» Спектрон-601Exd-М»»» Кабельные вводы для Спектронов»» Пожарные тепловые взрывозащищенные»» Речевые оповещатели взрывозащищенные» Охранные извещатели» Оповещатели» Модули пожаротушения» Системы Ладога (Лагода-Ex, Лагода-А)» “ДИАЛОГ-Ех” Адресно-аналоговая система» Источники питания» Взрывозащищенные термокожухи» Коробки» Сигнализаторы и газоанализаторы» Преобразователи напряжения Средства автоматизации и диспетчеризации» SCADA «Алгоритм»» Технологический контроллер “С2000-Т”» Система учета потребления ресурсов Реле, резисторы, диоды Знаки безопасности Расходные материалы Кабель» Распродажа кабеля и провода

Производитель:

Все# 67957621"ИПРо" ОООAcumenAlarm ForceALEPHCOMMAXCQRCrowDeltaDiGiViDKCDSCGSNHEGELInfinityJetekJetek PROKameronKarassn SecurityKT&COPTEXPOLYVISIONPyronixREDLINERoiscokSECO-LARMSecurity ForceSLTSunKwangSystem SensorTexecomVidaTecVision Hi TechVisonicАврора-БиНибАльтоникаАО РадийАргус-СпектрАрсенал БезопасностиАТТИСБастионБолидВЭРСДИП-ИнтеллектИВС-СигналспецавтоматикаИрсэт-ЦентрКБ-ПриборКитайКомпания СМДКомтидКССЛигардМагнито-КонтактМЗЭПНВП БолидНИЦ ОхранаНПП СТЕЛСОхранная техникаПаритетПауэр-СИБПромэкоприбор ОООПЭАПРадий ОАОРЗМКПРиэлтаРостекРубежСанкомСибирский АрсеналСигна-П ОООСигнал-ПлюсСистем СенсорСпектронСпецавтоматикаСпецинформатика-СИСпецприборСПКБ ТехноСПЭКСТАЛТТайваньТекоТехнокабель ННТехноком ОООФорт-ТелекомЭлектротехника и АвтоматикаЭлтех-СервисЭлтраЭльта-ПромЭрвистЭриданЭталон

Новинка:

Всенетда

Спецпредложение:

Всенетда

Результатов на странице:

5203550658095

Найти

06.12.20

Компания “Болид” представляет новую линейку видеосерверов серии “ВС” и автоматизированных рабочих мест серии “УРМ” с предустановленным программным обеспечением “Орион Про”

04.12.20

Компания “Болид” начинает поставки резервированного 16-ти канального источника питания РИП-12 исп.116 с выходным током 10А для систем видеонаблюдения

23.11.20

Компания “Болид” объявляет о расширении радиоканальной линейки новым извещателем пожарным пламени многодиапазонным (ИК/УФ) взрывозащищённым адресным радиоканальным ИП329/330 “С2000Р-Спектрон-609-Exd”

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» предназначены для защиты потребителей электрических сетей от кратковременных и длительных перенапряжений.
Блоки защиты от скачков напряжения рассчитаны на круглосуточный режим работы. Условия эксплуатации согласно техническим характеристикам, указанным в документации.
Устройство защиты от импульсных перенапряжений (УЗИП) серии «Альбатрос» осуществляют защита по сети по 220 В от перенапряжения по «фазе», «нулю» и «земле». УЗИП 220 В предназначены для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др.) и авариями в сети с номинальным напряжением 220 В

Защита от перенапряжения в сети 380 вольт

Обзор устройств для защиты от перенапряжения в сети

В современных бытовых приборах используется чувствительная электроника, что делает эти устройства уязвимыми перед перепадами напряжения. Поскольку устранить их не представляется возможным, необходима надежная защита. К сожалению, ее организация не входит в сферу обязанностей службы ЖКХ, поэтому заниматься этим вопросом приходится самостоятельно. Благо защитные устройства приобрести сегодня не проблема. Прежде чем перейти к описанию и принципу действия таких приборов, кратко расскажем о причинах, вызывающих скачки напряжения, и их последствиях.

Что такое перепад напряжения и его природа?

Под этим термином подразумевается краткосрочное изменение амплитуды напряжения электросети, с последующим восстановлением, близким к первоначальному уровню. Как правило, длительность такого импульса исчисляется я миллисекундами. Существует несколько причин для его возникновения:

  1. Атмосферные явления в виде грозовых разрядов, они способны вызвать перенапряжение в несколько киловольт, что не только гарантированно выведет электроприборы из строя, а и может стать причиной пожара. В данном случае жителям многоэтажек проще, поскольку организация защиты от таких предсказуемых явлений входит в обязанности поставщиков электричества. Что касается частных домов (особенно с воздушным вводом), то их жильцы должны самостоятельно заниматься этим вопросом или обращаться к специалистам.
  2. Скачки при коммутационных процессах, когда происходит подключение-отключение мощных потребителей.
  3. Электростатическая индукция.
  4. Подключение определенного оборудования (сварка, коллекторный электродвигатель и т.д.).

На рисунке ниже наглядно продемонстрирована величина грозового (Uгр) и коммутационного импульса (Uк) по отношению к номинальному напряжению сети (Uн).

Грозовой и коммутационный импульсы перенапряжения

Для полноты картины следует упомянуть и о долгосрочном повышении и понижении напряжения. Причиной первого является авария на линии, в результате которой происходит обрыв нулевого провода, что вызывает повышение до 380 вольт. Нормализовать ситуации никакими приборами не получится, потребуется ждать устранения аварии.

Длительное снижение напряжения можно часто наблюдать в сельской местности или дачных поселках. Это связано с недостаточной мощностью трансформатора на подстанции.

В чем заключается опасность перепадов?

В соответствии с допустимыми нормами, допускается отклонение от номинала в диапазоне от -10% до +10%. При скачках напряжение может существенно выйти за установленные границы. В результате блоки питания бытовой техники подвергаются перегрузке и могут выйти из строя или существенно сократить свой ресурс. При высоких или длительных перепадах велика вероятность возгорания проводки, и, как следствие, пожара.

Пониженное напряжение также грозит неприятностями, особенно к этому критичны компрессоры холодильных установок, а также многие импульсные блоки питания.

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Не следует путать фильтры с обычными удлинителями, которые не обладают защитными функциями, но похожи по внешнему виду. Чтобы различить их достаточно посмотреть паспорт изделия, где приведены полные характеристики. Отсутствие такового должно само по себе вызывать подозрение.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.

Стабилизатор EDR-1000 от производителя Luxeon

В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

  • Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
  • Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Источники бесперебойного питания

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.

Бесперебойный блок питания APC, модель SC-420

В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные. При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства). Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя. Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП. На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Реле контроля напряжения в трехфазной сети 380В

Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info!

В этой публикации мы рассмотрим, как обезопаситься от перепадов и скачков напряжения в трехфазных электрических сетях 380В.

О том, как влияют перепады напряжения на электропроводку и подключенные к ней приборы я уже подробно рассматривал. Напомню вкратце.

Повышение напряжения выше допустимого приводит к выходу из строя бытовой техники – она просто сгорает.

Снижение напряжения ниже допустимого уровня опасно для бытовой техники с электродвигателями, поскольку увеличиваются пусковые токи, что может привести к повреждению их обмоток.

Поэтому, с целью защиты электропроводки и подключаемых к ней электроприборов, применяют реле контроля напряжения, которые также еще называют реле перенапряжения, «барьерами» или реле максимального и минимального напряжения.

Эти реле осуществляют контроль действующего значения напряжения в электрической сети и, в случае выхода его за установленный диапазон, отключают внешнюю питающую электрическую сеть от внутренней сети, защищаю саму внутреннюю электропроводку и подключенные к ней электрические приборы.

В этой статье мы рассмотрим две различные схемы и два различных варианта использования реле напряжения в трехфазных электрических сетях 380В на примере реле напряжения DigiTOP.

Цель этой статьи – показать схематичное решение по защите от перепадов напряжения в трехфазных электрических сетях. Можно применять реле других производителей, принцип остается такой же.

Подробно описание принципа работы самого реле напряжения и схемы я рассматривал в статье по реле напряжения в однофазных сетях. Подробную инструкцию на само реле вы можете скачать в интернете, здесь напомню вкратце, что реле имеет две уставки:

— первая при превышении напряжением максимального значения, по умолчнию 250В;
— вторая уставка при снижении напряжения ниже 170В (по умолчнию).

Эти параметры выставляются на передней панели самого реле с помощью кнопок.

При выходе напряжения за этот диапазон, реле размыкает свой силовой контакт и отключает внешнюю электрическую сеть от внутренней.

Также можно задать время задержки на повторное подключение. После того, как реле отключилось, схематехника реле отслеживает значение напряжения, и когда оно снова возвращается в рабочий диапазон, спустя задержку времени реле снова замыкает свой силовой контакт и подключает внешнюю электрическую сеть к внутренней.

В тех квартирах и домах, где электропроводка трехфазная, все равно в основном используются однофазные потребители – обычные бытовые приборы и техника.

Потребители группируются по фазам, чтобы по возможности была равномерная нагрузка по каждой из фаз.

Давайте рассмотрим все это на конкретном примере.

Трехфазное напряжение подводится через вводной автоматический выключатель, трехфазный счетчик электрической энергии к электропроводке квартиры.

Потребители сгруппированы по каждой из трех фаз следующим образом:

— в первую фазу LA подключена электроплита;
— во вторую фазу LB подключены кондиционер, стиральная машина и розетки одной из комнат;
— в третью фазу LC подключены розетки кухни, розетки другой комнаты и освещение.

Для того, чтобы при выходе напряжения за свои допустимые значения при срабатывании реле контроля напряжения не обесточивалась сразу вся квартира, вместо одного общего устанавливают три отдельных реле напряжения в каждую фазу.

Если в одной из фаз напряжение выйдет за свой рабочий диапазон, сработает соответствующее реле и отключит внутреннюю проводку только в этой фазе. В оставшихся фазах, если величина напряжения находится в заданном диапазоне, потребители останутся подключенными и работоспособными.

Подробно пошаговую работу этой схемы смотрите в видео внизу этой статьи.

В случае подключения трехфазных потребителей применяется несколько другая схемотехника.

Для этого применяют специальное трехфазное реле напряжения, которое позволяет контролировать напряжение в каждой отдельной фазе, последовательность чередования фаз и контроль перекоса фаз.

Схема подключения в этом случае будет выглядеть следующим образом.

К реле напряжения подключаются все три фазы и ноль, чтобы контроллер реле контролировал напряжение отдельно по каждой из фаз, правильность чередования фаз и контроль перекоса фаз.

Через силовые контакты реле контроля напряжения подключен контактор К1. Один конец обмотки контактора подключен к нулевому проводу, второй через силовые контакты реле подключен к одной из фаз. На нашей схеме к фазе LA.

Силовые нормально-разомкнутые контакты К1.1, К1.2, К1.3 контактора подключают внешнюю трехфазную электрическую сеть к трехфазной нагрузке. Это могут быть электродвигатели, мощные калориферы, проточные водонагреватели и др.

Реле напряжения контролирует уровень действующих напряжений во всех трех фазах и, если они находятся в допуске, то через силовой контакт реле подается питание на контактор К1. Контакты контактора находятся в замкнутом состоянии и трехфазное напряжение внешней сети подается к нагрузке.

Если в одной из фаз напряжение выходит за установленный диапазон, реле напряжения размыкает свой силовой контакт, снимая питание с обмотки контактора К1. Контакты контактора размыкаются, отключая нагрузку от внешней трехфазной сети.

Когда напряжение вернется в свой рабочий диапазон, реле напряжения, спустя выдержку времени, вновь замкнет свой силовой контакт, подавая питание на обмотку контактора.

Контакты контактора замкнутся и нагрузка снова подключится к питающей сети.

Таким вот образом работает эта схема. В быту эта схема применяется редко, это больше промышленный вариант, чаще всего применяется первая схема.

Более подробно пошагово смотрите работу этих схем в видео:

Реле контроля напряжения. Защита от скачков напряжения в трехфазных сетях

Рекомендую материалы по теме:

Защита от перенапряжения в частном доме

Довольно часто происходят поломки электрической бытовой техники, ведь любой электротехнический агрегат при создании рассчитывается на работу с определенным уровнем электроэнергии, т.е. на конкретные показатели силы и напряжения тока в сетях подключения. Поэтому при превышении этих норм может случиться аварийная ситуация.

Использование дорогостоящей домашней техники, агрессивные природно- атмосферные явления, не слишком высокий уровень прокладки линий электропередач делает жизненно необходимым для собственников квартир и домов принятие мер по защите от перенапряжения электросетей в частном доме и минимизации возможных последствий.

Откуда возникает перенапряжение

Планировка и строительство многих многоэтажек еще пару десятков лет назад производилась без прицела на сегодняшнее многообразие бытового электрооборудования: микроволновки, многокамерные холодильники, утюги высокой мощности и другие приборы, имеющие электрическое питание. Поэтому максимумы потребления электричества по утрам и вечерам пагубно влияют на работу всей электросети в любом жилище.

Электричество, текущее по кабелю или проводу, неспособному выдерживать такую нагрузку, способствует их ненормальному нагреву в дневные часы и охлаждению в вечерние. В силу законов физики, проводник ослабевает, поскольку он делается то шире, то уже. Контакты в щитке на первых этажах или в едином вводно-распределяющем устройстве в доме заметно ослабевают. Также нулевые контакты могут отгореть, что приводит к перепаду напряжения от 110 до 360 вольт на всех этажах, выше этажа с перегоревшими контактами.

Перенапряжение в электросети может произойти в результате попадания молниевого разряда в линию электропередач, подстанцию или элементы дома, при этом сила тока просто огромная, порядка 200 килоампер. При попадании в молниеприемник и дальнейшем прохождении молнии по контуру заземления в проводниковых материалах возникает электродвижущая сила, измеряемая в киловольтах.

Также вызвать резкий скачок напряжения могут сварочные работы или одновременное включение многими соседями электроприборов или подключение/отключение мощного потребителя. Для защиты дорогостоящей электротехники и всего частного дома необходима защита от перенапряжения в сети.

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок.

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой. Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе).

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

  • при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
  • вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

При проектировании защиты для частного дома рассматривают различные конструкционные решения и их технические характеристики. Необходимо учитывать принципы формирования базы ограничителей перенапряжения (опн). Например, газонаполненные разрядники после того, как импульс прошел, пропускают через себя т.н. сопровождающий ток, напряжение которого сопоставимо с коротким замыканием. По этой причине они сами могут быть источником возгорания, и их нельзя применять для защиты от электрического пробоя.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) – реостаты, скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Классы стойкости электропроводки

Все электроприборы в бытовых зданиях разделяется по четырем основным категориям, в зависимости от максимально выдерживаемого перенапряжения:

  • IV категория – до 6 киловольт;
  • III категория – до 4 киловольт;
  • II категория – до 2,5 киловольт;
  • I категория – до 1,5 киловольт.

В соответствии с этими категориями выстраивается система защиты, которая сокращенно называется узо (устройство защитного отключения) с защитой от перенапряжения, в целях маркетинга их чаще всего называют ограничителями, используют и другие наименования. Ограничители монтируются по ходу движения возможного импульса. Так, на участке от вводного щитка идет 6-киловольтный импульс, в первой зоне он снижается ограничителем перенапряжения до 4 киловольт, в следующей зоне он падает до 2,5 киловольт, а в жилой зоне с помощью УЗИП III категории потенциал импульса снижают до 1,5 киловольт. Устройства защиты всех классов функционируют в комплексе, последовательно понижая потенциал до нормальных значений, с которыми легко справляется изоляция домашней электропроводки.

Важно! При неисправности хотя бы одного из звеньев этой защитной цепочки может возникнуть электропробой в изоляции, что приведет к выходу конечного электроприбора из строя. Поэтому необходимо периодически проверять исправность каждого элемента устройств защитного отключения.

Основные устройства системы защиты

Один из лучших способов спасти электросеть от скачков напряжения – монтаж стабилизатора, подходящего по техническим характеристикам. Это недешевые устройства, и не всегда они используются, поскольку напряжение в сетях и так бывает достаточно стабильным.

Также устранить нестабильность в работе сети помогают реле контроля напряжения. При обрыве нулевой жилы и замыкании в провисших кабелях такое реле способно включить защитные функции даже быстрее стабилизатора, нужно лишь 2-3 миллисекунды.

Такие реле очень компактны – для монтажа они требуют меньше места, чем стабилизаторы, легко ставятся на простейшую din-рейку, кабеля подключаются элементарно (в отличие от монтажа стабилизаторов, когда вынужденно вклиниваются в электросеть или устанавливают особый короб для него). Стабилизаторы заметно гудят, поэтому в жилых помещениях их устанавливать нежелательно, а вот реле работают практически бесшумно. Кроме того, аппараты, контролирующие разность электрических потенциалов, потребляют очень мало электричества. Цена на такие реле в несколько раз ниже тех, что сложились на стабилизаторы.

Принцип работы реле контроля состоит в том, что при постоянном поступлении электротока устройство определяет разность потенциалов и сравнивает ее с допустимыми значениями. Если показатели в норме, ключи остаются открытыми, и ток продолжает течь по сети. Если же проходит мощный импульс, происходит моментальное закрытие ключей и отключение подачи электроэнергии потребителям. Такая быстрая и однозначная реакция помогает обезопасить все подключенные бытовые агрегаты.

Дополнительная информация. Возвращение в штатный режим происходит с некоторой задержкой, регулируемой таймером. Это необходимо для того, чтобы крупные электроприборы, такие как холодильники, кондиционеры и другие, включились с соблюдением правил и технической настройкой.

Подключение реле производится по фазному кабелю, при этом нуль-кабель включается во внутреннюю схему для питания энергией.

Имеется два способа: сквозное подключение (по прямой) или с использованием прибора – контрактора для коммуникации. Оптимально подключать релейный механизм до подключения счетчика, чем обеспечится и его защита от перенапряжения. Однако, при наличии на приборе учета пломбы придется монтировать реле за ним.

Импульсные перенапряжения в электросети частных домов возникают из-за грозы с молниями или коммутационных скачков. Для безопасности электропроводки применяются специальные устройства УЗИП. Как правило, это ограничители перенапряжений нелинейные (ОПН), стабилизаторы и реле контроля потенциалов. Конечно, обустройство такой системы – мероприятие затратное, однако его стоимость гораздо ниже дорогих электробытовых приборов.

Видео

Как защитить сеть от перенапряжения и что для этого нужно

Основные причины возникновения

Чаще всего перенапряжение в сети 220 и 380 Вольт возникает по следующим причинам:

  1. Обрыв нулевого провода на питающей линии. Нулевой проводник обеспечивает симметричность напряжения по фазам питающей сети, при различной величине нагрузки по фазам. В случае обрыва нуля напряжение по каждой из фаз изменяется в зависимости от разницы нагрузок по фазам: на менее нагруженной фазе оно резко возрастает вплоть до 300 и более Вольт, а на более загруженной фазе резко падает до значений ниже 200 В. Поэтому без защиты от перенапряжений при высоком напряжении бытовая техника может выйти из строя практически сразу, а при низком напряжении электроприборы будут работать некорректно. При этом высока вероятность выхода из строя электроприборов, в конструкции которых есть электродвигатели (компрессоры).
  2. Ошибка при подключении в электрощите. Если в доме выполнен трехфазный ввод и при подключении однофазной линии проводки 220 В ошибочно был подключен вместо нуля проводник второй фазы, то в розетке вместо 220 В появится 380 В.
  3. Возникло импульсное напряжение вследствие попадания грозы в ЛЭП (именно поэтому рекомендуют отключать всю бытовую технику во время грозы, а также делать молниезащиту на участке).
  4. Коммутационные перенапряжения. В случае возникновения аварийных ситуаций в электрической сети: короткого замыкания на смежных линиях, скачкообразного изменения нагрузки из-за отключения (подключения) участка электрической сети, аварий на электростанциях, могут наблюдаться перепады напряжения, которые, в зависимости от величины, могут негативно повлиять на работу домашних электроприборов.

Как Вы видите, на перегрузку в однофазной и трехфазной сети влияет множество факторов, в том числе и природные. Поэтому домашнюю проводку нужно обязательно защитить, чтобы не стать жертвой несчастного случая.

Устройства для защиты от перенапряжения

В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Рассмотрим устройства, которые применяют для защиты от нежелательных перепадов напряжения.

Среди наиболее полезных для применения в доме и квартире выделяют:

  1. Стабилизатор. Данное устройство осуществляет преобразование (стабилизацию) входного напряжения в напряжение заданной величины. Стабилизатор актуально ставить в том случае, если в сети наблюдаются постоянные перепады напряжения. Следует учитывать, что стабилизатор работает только при напряжении, которое не выходит за пределы допустимых значений, которые указываются в его технических характеристиках. В случае возникновения скачков напряжения выше допустимых границ, стабилизатор может выйти из строя. Поэтому необходимо выбирать стабилизатор напряжения со встроенной защитой от перенапряжения, а при отсутствии такой функции устанавливать для защиты реле напряжения. О том, как подключить стабилизатор напряжения, мы рассказывали в соответствующей статье!
  2. Реле напряжения. Данное защитное устройство, в отличие от СН, не осуществляет преобразование входного напряжения. Реле напряжения предназначено для отключения домашней проводки от электрической сети в случае возникновения нежелательных перепадов напряжения (ГОСТ 3699-82). На реле устанавливают границы минимального и максимального напряжения, и в случае возникновения скачка выше установленных пределов, реле обесточивает домашнюю электропроводку, тем самым защищая домашние электроприборы. РН может быть выполнено в виде модульного аппарата для установки в распределительный щиток (всем известный Барьер), встроенное в удлинитель (сетевой фильтр с соответствующей функцией), а также в виде электрической вилки (к примеру, ЗУБР). О том, как выбрать реле напряжения мы рассказывали в отдельной статье.
  3. Устройство защиты многофункциональное (УЗМ). Данное устройство может быть установлено в распределительный щиток вместо реле напряжения. УЗМ выполняет несколько функций, одной из которых является защита электрической сети от перепадов напряжения. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.
  4. Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании реле напряжения в электрощите. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо. К тому же большинство современных источников бесперебойного питания имеют встроенный стабилизатор, что особенно актуально для компьютерной техники, которая больше из всей бытовой техники подвержена негативному воздействию перепадов. О том, как выбрать ИБП, читайте в нашей статье: https://samelectrik.ru/sovety-po-vyboru-besperebojnika.html.
  5. УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).
  6. Обращение в энергоснабжающую службу. Энергоснабжающая организация в соответствии с договором по электроснабжению обязана обеспечивать нормальный (в пределах допустимых норм) уровень напряжения электрической сети в соответствии с ГОСТ 29322-2014 (IEC 60038:2009). Поэтому если у вас постоянно чрезмерно низкое или, наоборот, повышенное напряжение, то нужно обращаться в снабжающую организацию с соответствующей жалобой. Наиболее эффективно обращаться с коллективной жалобой, так как одиночные обращения, как правило, игнорируют. Обращение в снабжающую организацию — единственный способ решения проблемы в том случае, если у вас наблюдаются сильные перепады напряжения, так как в таком режиме любой СН быстро выйдет из строя.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

После установки необходимых устройств может быть обеспечена защита от перенапряжения в сети 220 и 380 Вольт, после чего можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.

Устройство защиты от перенапряжения

В конструкцию всех современных бытовых приборов входят чувствительные электронные компоненты. В результате, несмотря на все положительные качества и высокие технические характеристики, данное оборудование крайне отрицательно реагирует на перепады напряжения. Подобные скачки присутствуют во всех электрических сетях и полностью устранить их практически невозможно. Поэтому, чтобы сберечь дорогостоящую технику, требуется устройство защиты от перенапряжения.

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

  • Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
  • Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
  • Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Длительные перенапряжения и провалы из-за недостатка напряжения

Как правило, причиной длительных перенапряжений в сетях становится обрыв нулевого провода. В этом случае нагрузка на фазные жилы распределяется неравномерно, что приводит к перекосу фаз, когда разность потенциалов смещается к проводнику с максимальной нагрузкой.

Таким образом, неравномерный трехфазный ток, воздействуя на нулевой кабель, находящийся без заземления, способствует концентрации на нем избыточного напряжения. Этот процесс будет продолжаться до полного устранения неисправности или до тех пор, пока линия окончательно не выйдет из строя.

Другим опасным состоянием сети является провал или недостаток напряжения. Подобные ситуации очень часто возникают в сельской местности. Суть явления заключается в падении напряжения ниже допустимой величины. Такие проседания представляют серьезную опасность и реальную угрозу для оборудования. Многие современные приборы оборудованы несколькими блоками питания и недостаточное напряжение приводит к кратковременному выключению одного из них.

В результате, последует незамедлительная реакция электронной аппаратуры в виде ошибки, выведенной на дисплей, и полной остановки рабочего процесса. Если подобная ситуация сложилась с отопительным котлом в зимнее время года, тогда отопление дома будет прекращено. Устранить проблему возможно с помощью стабилизатора, фиксирующего такие проседания и поднимающего напряжение до номинальной величины.

Виды и принцип действия защитных устройств

Защита электрической сети от скачков напряжения может осуществляться разными способами. Наиболее распространенными и эффективными считаются следующие:

  • Молниезащитные системы.
  • Стабилизаторы напряжения.
  • Датчики повышенного напряжения, используемые совместно с УЗО. В случае неполадок они вызывают токовую утечку, под влиянием которой произойдет срабатывание защитного устройства.
  • Реле перенапряжения.

Похожие функции выполняют блоки бесперебойного питания, с помощью которых компьютеры подключаются к домашней сети. Данные приборы не защищают от перенапряжений, они действуют как аккумуляторы, позволяя выполнить нормальное выключение компьютера и сохранить нужную информацию в случае внезапного отключения света. Стабилизировать напряжение это устройство не может.

Под действием молнии возникают электрические импульсы. Защита от их негативного воздействия осуществляется путем установки грозозащитного разрядника, используемого совместно с УЗИП – устройством защиты от импульсных перенапряжений. Он также известен, как автомат для защиты от перенапряжения. Кроме того, необходимо обеспечить дополнительную безопасность от электронного потока с параметрами, отличающимися от рабочих характеристик данной сети. Для этих целей используются специальные датчики, используемые с УЗО, и реле защиты от перенапряжения. Назначение и принцип работы данных устройств не такие, как у стабилизатора.

Основной функцией обоих компонентов является прекращение подачи электрического тока, когда перепад напряжения превысит максимальное значение, определенное паспортными техническими показателями этих устройств. После того как параметры сети нормализуются, реле включается самостоятельно и возобновляет подачу тока.

Молниезащита от перенапряжений

Защитные системы против грозовых разрядов могут быть устроены разными способами, в зависимости от технических условий.

1.

Первый вариант предполагает внешнюю молниезащиту, устанавливаемую дома (рис. 1). В этом случае допускается максимальная сила удара молнии непосредственно в элементы самой системы. Расчетная величина такого тока составит примерно 100 кА. Защититься от мощного импульса при перегрузке возможно с помощью комбинированного УЗИП, который устанавливается внутрь вводного электрического щита и действует как выключатель. Одно такое устройство защитит все оборудование, находящееся в доме.

В другом случае внешняя молниезащита отсутствует, а напряжение подается к дому по воздушной линии (рис. 2). Молния ударяет в опору ЛЭП с расчетным током, проходящим через УЗИП, величиной тоже 100 кА. Защитить электрооборудование от мощного импульса помогут специальные устройства с защитой, размещаемые во вводном щите, на стене здания или на самом столбе, в месте ответвления линии. При использовании распределительного щита, защита организуется по такой же схеме, как и в предыдущем варианте.

2.

Если же УЗИП устанавливается на столбе, то нецелесообразно применять дифференциальные устройства 3 в 1, поскольку на участке от столба до здания возможно появление наведенных, то есть, повторных перенапряжений. Поэтому будет вполне достаточно прибора класса 1+2, а при расстоянии до дома свыше 60 метров, внутри дома в главный щит дополнительно устанавливается УЗИП 2-го класса.

И, наконец, третья ситуация, когда питание дома подается через подземный кабель, в том числе и в сети 380 В, а внешняя молниезащита тоже отсутствует (рис. 3). Максимум, что может случиться – появление наведенных импульсных перенапряжений. Ток молнии не попадет в сеть даже частично. Величина расчетного импульсного тока составляет около 40 кА. Чтобы защитить электрооборудование достаточно УЗИП 2-го класса, установленного во вводный электрический щит.

3.

Ограничители перенапряжений

Рассматривая вопросы защиты от перенапряжения сети, следует отметить, что данную функцию в первую очередь должны выполнять организации, отвечающие за электроснабжение. Именно они устанавливают на ЛЭП необходимые защитные устройства. Однако, как показывает практика, это выполняется далеко не всегда, и проблемы защиты дома от перенапряжений вынуждены решать сами потребители.

Защита от перенапряжения в сети на подстанциях и воздушных ЛЭП осуществляется с помощью ОПН – нелинейных ограничителей перенапряжения. Основной этих устройств является варистор, имеющий нелинейные характеристики. Его нелинейность состоит в изменяющемся сопротивлении элемента в соответствии с величиной приложенного напряжения.

Когда электрическая сеть работает в нормальном режиме, а напряжение имеет свое номинальное значение, ограничитель напряжения в это время обладает большим сопротивлением, препятствующим прохождению тока. Если же при ударе молнии возникает импульс перенапряжения, наступает резкое снижение сопротивления варистора до минимального значения и вся энергия импульса уходит в контур заземления, соединенный с ОПН. Таким образом, обеспечивается безопасный уровень напряжения, и все оборудование оказывается надежно защищенным.

Для электрических сетей дома или квартиры существуют компактный блок модульных ограничителей перенапряжений, не занимающих много места в распределительном щитке. Они работают точно так же, как и в линиях электропередачи. Эти приборы подключены к заземляющему контуру или к рабочему заземлению, по которому уходят опасные импульсы.

Другие виды защитных устройств

Существуют и другие варианты защиты от перенапряжения в сети. Они широко применяются в быту и считаются одними из наиболее эффективных средств.

Сетевые фильтры

Отличаются простой конструкцией и доступной стоимостью. Несмотря на свою малую мощность, это устройство вполне способно защитить оборудование при скачках, достигающих 380 вольт и даже 450 вольт. Более высокие импульсы фильтр не выдерживает. Он просто сгорает, сохраняя в целости дорогостоящую электронику.

Данное устройство защиты от перенапряжения оборудуется варистором, играющим ключевую роль в обеспечении защиты. Именно он сгорает при импульсах свыше 450 В. Кроме того, фильтр надежно защищает от помех высокой частоты, возникающих при работе сварки или электродвигателей. Еще одним компонентом служит плавкий предохранитель, срабатывающий при коротких замыканиях.

Стабилизаторы

В отличие от сетевых фильтров, эти устройства позволяют выполнить нормализацию напряжения дома и привести его в соответствие с номиналом. Путем регулировок устанавливаются граничные пределы от 110 до 250 вольт, и на выходе устройства получаются требуемые 220 В. В случае скачков напряжения и выходе его за допустимые пределы, стабилизатор автоматически отключает питание. Подача напряжения возобновляется лишь после приведения сети к нормальному рабочему режиму.

Что лучше сетевой фильтр или стабилизатор напряжения. В определенных условиях, например, за городом или в сельской местности, стабилизаторы являются наиболее эффективной защитой от перенапряжения, выступают в качестве единственного варианта, способного выровнять напряжение до установленных норм.

Все стабилизирующие устройства, используемые в быту, разделяются на два основных типа. Они могут быть линейными, когда к ним подключается один или несколько бытовых приборов, или магистральными, устанавливаемыми на вводе сети в квартире или во всем здании.

Защита сети 220 вольт от перенапряжения — как защитить электроприборы в вашем доме?

Хотя подача электричества в квартиры и дома регулируется законодательством, жильцам не стоит полностью рассчитывать на то, что соответствующие службы обеспечат подачу электроэнергии нужного качества. Если из-за бросков сетевого напряжения дорогостоящие электроприборы выйдут из строя, получить компенсацию будет практически невозможно. А поскольку неполадки на электролиниях – не редкость, то стоит самостоятельно принять меры, которые помогут уберечь бытовую технику от поломки. Для этого нужна защита от перенапряжения, обеспечить которую можно, установив в сети соответствующий прибор – защитное реле, датчик с УЗО или стабилизатор напряжения.

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Разновидности перенапряжений

Перенапряжение может длиться как короткое, так и достаточно продолжительное время. Оно может быть вызвано ударом молнии во время грозы или коммутацией, возникшей из-за неполадок подстанции. Для защиты от них в сеть 220 или 380 Вольт (бытовую или промышленную) включается УЗИП (устройство защиты от импульсных перенапряжений). Его автоматическое срабатывание помогает обезопасить линию при воздействии, например, мощного грозового разряда, от которого не сможет спасти стабилизатор напряжения.

Наглядно про УЗИП на видео:

Удар молнии приводит к появлению мощного электромагнитного импульса, под влиянием которого в расположенных рядом с местом разряда проводниках возникают электрические потенциалы, и происходит резкий скачок напряжения. Длится он всего около 0,1 с, но величина разности потенциалов при этом составляет тысячи вольт.

Понятно, что при поступлении такого напряжения в домашние и производственные сети последствия могут быть очень тяжелыми.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

  • Индуктивность нагрузки.
  • Моментальное значение разности потенциалов при коммутации.
  • Емкость подключающих электрических кабелей.
  • Реактивная мощность.

Опасность перенапряжения

Поскольку изоляция проводов рассчитана на величину напряжения, значительно превышающую номинал, пробоя чаще всего не случается. Если электроимпульс действует в течение незначительного времени, то напряжение на выходе блоков питания со стабилизатором не успевает возрасти до критического показателя. Это же касается и обычных лампочек – если резко возросшее напряжение быстро нормализуется, то спираль не успевает не только перегореть, но даже перегреться.

Если же изоляционный слой не выдерживает увеличившегося напряжения и происходит его пробой, то появляется электрическая дуга. В этом случае поток электронов проникает сквозь микротрещины, возникшие в изоляции, и идет через газы, которыми наполнены образовавшиеся мельчайшие пустоты. А большое количество тепла, выделяемое дугой, способствует расширению токопроводящего канала. В итоге нарастание тока происходит постепенно, и автомат защиты срабатывает с некоторым опозданием. И хотя оно занимает всего несколько мгновений, их оказывается вполне достаточно для выхода электропроводки из строя.

Какими устройствами обеспечивается защита сети от перенапряжения?

Схема защиты электрической линии от скачков напряжения может включать в себя:

  • Систему молниезащиты.
  • Стабилизатор напряжения.
  • Датчик повышенного напряжения (устанавливается вместе с УЗО).
  • Реле перенапряжения.

Отдельно нужно сказать о блоках бесперебойного питания, через которые в домашних сетях чаще всего подключают компьютеры. Этот прибор не предназначен для защиты от перенапряжения в сети. Его функция заключается в другом: при внезапном отключении света он работает как аккумулятор, позволяя пользователю сохранить информацию и спокойно выключить ПК. Поэтому путать его со стабилизатором напряжения не следует.

Принцип работы защитных устройств

Для защиты от электроимпульсов, возникающих под действием молнии, устанавливается грозозащитный разрядник вместе с УЗИП. А обезопасить линию от потока электронов, параметры которого не соответствуют рабочим характеристикам сети, можно с помощью специальных датчиков, а также реле перенапряжения.

Следует сказать, что как ДПН, так и реле по принципу действия и назначению отличаются от стабилизатора.

Задача этих элементов состоит в том, чтобы прекратить подачу электроэнергии в случае превышения величиной перепада максимального порога, указанного в техническом паспорте средства защиты или выставленного регулятором.

После нормализации параметров электрической линии происходит самостоятельное включение реле. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача заключается в том, чтобы при обнаружении неполадок вызвать утечку тока, под воздействием которой сработает УЗО.

Наглядно про реле напряжения на видео:

Недостаток такой схемы заключается в необходимости ее ручного включения после того, как напряжение придет в норму. В этом плане выгодно отличается стабилизатор напряжения. Это устройство предусматривает регулируемую временную задержку токоподачи, если происходит его срабатывание под воздействием чрезмерного напряжения. Стабилизатор часто используют для подключения кондиционеров и холодильных аппаратов.

Длительные перенапряжения

Продолжительные перенапряжения очень часто происходят из-за обрыва нулевого проводника. Неравномерность нагрузки на фазных жилах становится причиной перекоса фаз – смещения разности потенциалов к проводнику с самой большой нагрузкой.

Иначе говоря, под воздействием неравномерного трехфазного электротока на нулевом кабеле, не имеющем заземления, начинает скапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не выведет линию из строя или специалист не устранит неисправность.

При обрыве нулевого провода в электророзетке будет происходить изменение напряжения в соответствии с нагрузкой, которую пользователи, не знающие о неполадках, будут подключать на различные фазы. Пользоваться неисправной цепью практически невозможно, даже если в линию питания включен хороший стабилизатор. Дело в том, что сетевые параметры, регулярно выходящие за пределы стабилизации, приведут к тому, что прибор будет постоянно выключаться.

Наглядно про обрыв ноля и что нужно при этом делать – на видео:

Недостаток напряжения (провал)

Это явление особенно хорошо знакомо людям, проживающим в деревнях и селах. Провалом (проседанием) называется падение величины напряжения ниже допустимого предела.

Опасность проседаний заключается в том, что в конструкцию многих бытовых приборов входит несколько блоков электропитания, и недостаток напряжения приведет к тому, что один из них кратковременно выключится. Аппарат среагирует на это выдачей ошибки на дисплее и остановкой работы.

Если речь идет об отопительном котле, а неисправность произошла в зимнее время, то дом останется без отопления. Избежать такой ситуации поможет подключение стабилизатора. Этот прибор, зафиксировав проседание, повысит величину напряжения до номинала. Стабилизатор может спасти ситуацию, даже если напряжение в сети упало по вине трансформаторной подстанции.

Заключение

В этой статье мы рассказали, для чего нужна защита от перенапряжения в сети, какими устройствами она обеспечивается и как правильно ими пользоваться. Приведенные рекомендации помогут читателям разобраться в причинах сбоя сетевого напряжения, а также выбрать и установить устройство для защиты электросети.

Схема защиты сети от перенапряжения 230 В переменного тока

Большинство источников питания в наши дни очень надежны благодаря прогрессу в технологиях и лучшим конструктивным предпочтениям, но всегда есть вероятность отказа из-за производственного дефекта или он может быть основным переключающий транзистор или выход из строя MOSFET. Кроме того, существует вероятность того, что он может выйти из строя из-за перенапряжения на входе , хотя защитные устройства, такие как Metal Oxide Varistor (MOV) , могут использоваться в качестве защиты входа, но после срабатывания MOV это делает устройство бесполезным.

Чтобы решить эту проблему, мы собираемся построить устройство защиты от перенапряжения с операционным усилителем , которое может обнаруживать высокое напряжение и может отключать входную мощность за доли секунды, защищая устройство от скачок высокого напряжения . Кроме того, будет проведено подробное тестирование схемы, чтобы проверить нашу конструкцию и работу схемы. Следующий экзамен дает вам представление о процессе сборки и тестирования этой схемы.Если вы занимаетесь проектированием SMPS, вы можете ознакомиться с нашими предыдущими статьями о советах по проектированию печатных плат SMPS и методах уменьшения электромагнитных помех SMPS.

Что такое защита от перенапряжения и почему она так важна?

Существует множество способов отказа цепи питания, один из них – из-за перенапряжения . В предыдущей статье мы сделали схему защиты от перенапряжения для цепи постоянного тока, вы можете проверить это, если это вас заинтересует. Защиту от перенапряжения можно проиллюстрировать как функцию, при которой блок питания отключается при возникновении состояния перенапряжения, хотя ситуация перенапряжения возникает реже, когда это происходит, она делает блок питания бесполезным.Кроме того, воздействие состояния перенапряжения может происходить от источника питания к главной цепи, когда это произойдет, вы получите не только неисправный источник питания, но и разрыв цепи. Вот почему схема защиты от перенапряжения становится важной в любой электронной конструкции.

Итак, чтобы спроектировать схему защиты для ситуаций перенапряжения, нам необходимо прояснить основы защиты от перенапряжения. В наших предыдущих руководствах по схемам защиты мы разработали множество базовых схем защиты, которые можно адаптировать к вашей схеме, а именно: защиту от перенапряжения, защиту от короткого замыкания, защиту от обратной полярности, защиту от перегрузки по току и т. Д.

В этой статье мы сконцентрируемся только на одном, а именно на создании схемы защиты от перенапряжения входной сети, чтобы предотвратить ее выход из строя.

Необходимые компоненты

Sl. No.

Детали

Тип

Кол-во

1

LM358

IC

1

2

BD139

Транзистор

1

3

Винтовой зажим

Винтовой зажим 5 мм x 2

3

4

1N4007

Диод

9

5

0.1 мкФ

Конденсатор

2

6

56K, 1 Вт

Резистор

2

7

1,5 кОм, 1 Вт

Резистор

1

8

Резистор

2

9

1M

Резистор

1

10

560 КБ

Резистор

2

11

62 КБ

Резистор

1

12

10 КБ

Потенциометр на 10 оборотов

1

11

SRD-12VDC-SL-C

Реле для печатных плат

1

12

LM7805

Регулятор напряжения

1

13

Показатель

светодиод

1

14

Плакированная доска

Стандартный 50x 50 мм

1

Схема защиты от перенапряжения сети переменного тока

Полная принципиальная схема нашей защиты от перенапряжения представлена ​​ниже.Работа схемы обсуждается ниже.

Как работает схема защиты от перенапряжения сети 230 В?

Чтобы понять основы схемы защиты от перенапряжения, давайте разберем схему, чтобы понять основной принцип работы каждой части схемы.

Сердцем этой схемы является OP-Amp, который сконфигурирован как компаратор . В схеме, мы имеем базовый LM358 ОУ и в его Pin-6, мы имеем наше опорного напряжения , который генерируется из регулятора LM7812 напряжения IC и на штыре-5, мы имеем наше входное напряжение, которое поступает от основного напряжения питания.В этой ситуации, если входное напряжение превышает опорное напряжение, на выходе ОУ будет идти высокий, и с этим высоким сигналом, мы можем управлять транзистором, который поворачивает на реле, но лежит огромная проблема в этой схеме , Из-за шума во входном сигнале операционный усилитель будет многократно колебаться, прежде чем достигнет стабильного значения

.

Решение состоит в добавлении гистерезиса срабатывания триггера Шмитта на входе. Ранее мы создавали такие схемы, как счетчик частоты с использованием Arduino и измеритель емкости с использованием Arduino, оба из которых используют триггер Шмитта триггер входы , если вы хотите узнать больше об этих проектах, обязательно посмотрите их.Настроив операционный усилитель с положительной обратной связью, мы можем увеличить запас на входе в соответствии с нашими потребностями. Как вы можете видеть на изображении выше, мы обеспечили обратную связь с помощью R18 и R19 , тем самым мы практически добавили два пороговых напряжения: одно – это верхнее пороговое напряжение , , другое – нижнее . пороговое напряжение.

Расчет значений компонентов для защиты от перенапряжения

Если мы посмотрим на схему, у нас есть сетевой вход, который мы выпрямляем с помощью моста выпрямителя , затем мы пропускаем его через делитель напряжения, который сделан с R9, R11 и R10. Затем мы фильтруем через конденсатор 22 мкФ 63 В .

После выполнения расчета для делителя напряжения мы получим выходное напряжение 3,17 В , теперь нам нужно рассчитать верхнее и нижнее пороговые напряжения. Допустим, мы хотим отключить питание, когда входное напряжение достигнет 270 В. Теперь, если мы снова сделаем расчет делителя напряжения, мы получим выходное напряжение , равное 3,56 В, , что является нашим верхним порогом. Наш нижний порог остается на уровне 3,17 В, поскольку мы заземлили операционный усилитель.

Теперь, с помощью простой формулы делителя напряжения, мы можем легко вычислить верхнее и нижнее пороговые напряжения.Взяв схему в качестве справочной, расчет показан ниже:

  UT = R18 / (R18 + R19) * Vout = 62K / (1,5M + 62K) = 0,47V
  LT = R18 / (R18 + R19) * -Vout = 62K / (1.5M + 62K) = 0V

Теперь, после расчета, мы можем ясно видеть, что мы установили ваше верхнее пороговое напряжение на 0,47 В выше уровень срабатывания с помощью положительной обратной связи.

Примечание: Обратите внимание, что наши практические значения будут немного отличаться от наших расчетных значений из-за допусков резистора.

Конструкция печатной платы цепи защиты от перенапряжения сети

Печатная плата для нашей схемы защиты от перенапряжения в сети предназначена для одинарного бокового щита. Я использовал Eagle для разработки своей печатной платы, но вы можете использовать любое программное обеспечение для проектирования по вашему выбору. 2D-изображение моего дизайна платы показано ниже.

Используется достаточный диаметр дорожки, чтобы силовые дорожки пропускали ток через печатную плату. Вход сети переменного тока и секция входа трансформатора расположены на левой стороне, а выход – на нижней стороне для удобства использования.Полный файл дизайна для Eagle вместе с Gerber можно скачать по ссылке ниже.

Теперь, когда наш Дизайн готов, пора каждому и паять плату. После завершения процесса травления, сверления и пайки плата выглядит так, как показано на рисунке ниже.

Проверка цепи защиты от перенапряжения и тока

Для демонстрации используется следующий аппарат

  1. Мультиметр Meco 108B + TRMS
  2. Мультиметр Meco 450B + TRMS
  3. Осциллограф Hantek 6022BE
  4. 9-0-9 Трансформатор
  5. Лампочка 40 Вт (тестовая нагрузка)

Как вы можете видеть на изображении выше, я подготовил эту испытательную установку для проверки этой схемы, я припаял два провода к контактам 5 и 6 операционного усилителя, а мультиметр meco 108B + показывает входное напряжение, а meco 450B +. мультиметр показывает опорное напряжение.

В этой схеме трансформатор питается от сети 230 питания, а оттуда питание подается на схему выпрямителя в качестве входных данных, на выходе из трансформатора также подается на плату, как это обеспечивает мощность и опорного напряжения для Схема .

Как видно из приведенных выше изображений, схема включена, и входное напряжение в MECO 450B + мультиметре меньше, чем опорное напряжение, что означает, что выход включен.

Теперь смоделировать ситуацию, если мы уменьшаем опорного напряжения, выход выключится, обнаружения по условию напряжения, а также красный светодиод на плате включается, вы можете заметить, что на изображении ниже.

Дополнительные улучшения

Для демонстрации схема построена на печатной плате с помощью схемы, эту схему можно легко модифицировать для улучшения ее характеристик, например, резисторы, которые я использовал , имеют допуск 5% , с использованием 1% номинальные резисторы позволяют повысить точность схемы.

Надеюсь, вам понравилась статья и вы узнали что-то полезное. Если у вас есть какие-либо вопросы, вы можете оставить их в разделе комментариев ниже или использовать наш форум , чтобы задать другие технические вопросы.

Выберите правильные варисторы для защиты цепей от перенапряжения

Варисторы, также называемые металлооксидными варисторами (MOV), используются для защиты чувствительных цепей от различных условий перенапряжения. По сути, эти нелинейные устройства, зависящие от напряжения, имеют электрические характеристики, аналогичные соединенным друг с другом стабилитронам.

Загрузить статью в формате .PDF

Переходные процессы напряжения Варисторы обладают высокой долговечностью, которая необходима для выдерживания повторяющихся импульсных токов с высокой пиковой нагрузкой и переходных процессов при импульсных скачках большой энергии.Они также предлагают широкий диапазон напряжений, высокое энергопотребление и быструю реакцию на скачки напряжения. Пиковый ток составляет от 20 до 70000 А, а пиковая мощность – от 0,01 до 10000 Дж.

В этом контексте «переходные процессы напряжения» определяются как кратковременные скачки электрической энергии. В электрических или электронных схемах, которые варисторы призваны защищать, эта энергия может выделяться либо предсказуемым образом посредством контролируемых переключающих действий, либо случайным образом индуцироваться в цепи от внешних источников.Общие источники включают:

Молния: Фактически, переходные процессы, вызванные молнией, не являются результатом прямого удара. Удар молнии создает магнитное поле, которое может вызвать переходные процессы большой величины в близлежащих электрических кабелях. Удар из облака в облако может повлиять как на воздушные, так и на проложенные кабели. Результат также непредсказуем – удар, который происходит на расстоянии мили, может генерировать 70 В в электрических кабелях, а другой может генерировать 10 кВ на расстоянии 160 ярдов.
Коммутация индуктивной нагрузки: Генераторы, двигатели, реле и трансформаторы представляют собой типичные источники индуктивных переходных процессов.Включение и выключение индуктивных нагрузок может вызвать переходные процессы с высокой энергией, которые усиливаются по мере увеличения нагрузки. Когда индуктивная нагрузка отключена, коллапсирующее магнитное поле преобразуется в электрическую энергию, которая принимает форму двойного экспоненциального переходного процесса. В зависимости от источника эти переходные процессы могут достигать сотен вольт и сотен ампер с длительностью 400 мс. Из-за различных размеров нагрузки будет различаться форма волны, продолжительность, пиковый ток и пиковое напряжение переходных процессов.После того, как эти переменные будут приближены, разработчики схем смогут выбрать подходящий тип подавителя.
Электростатический разряд (ESD): Эта энергия является результатом дисбаланса положительных и отрицательных зарядов между объектами. Он характеризуется очень коротким временем нарастания и очень высокими пиковыми напряжениями и токами.

Основы варистора

Варисторы в основном состоят из массивов шариков из оксида цинка (ZnO), в которых ZnO был изменен небольшими количествами других оксидов металлов, таких как висмут, кобальт или марганец.В процессе производства MOV эти шарики спекаются (сплавлены) в керамический полупроводник. Это создает кристаллическую микроструктуру, которая позволяет этим устройствам рассеивать очень высокие уровни переходной энергии по всей своей массе. После спекания поверхность металлизируется, а выводы крепятся пайкой.

Благодаря высокому рассеиванию энергии MOV, они могут использоваться для подавления молний и других высокоэнергетических переходных процессов, встречающихся в линиях электропередач переменного тока. Они способны выдерживать большие количества энергии и отводить эту потенциально разрушительную энергию от чувствительной электроники, расположенной ниже по потоку.MOV, которые также используются в цепях постоянного тока, имеют различные форм-факторы (рис. 1) .


1. Металлооксидные варисторы (MOV) доступны в различных форм-факторах и размерах для широкого диапазона приложений. Тип диска с радиальными выводами – наиболее распространенная версия.

Многослойные варисторы

Многослойные варисторы (MLV) обращаются к определенной части спектра переходных напряжений: среде печатной платы. Несмотря на меньшую энергию, переходные процессы от электростатического разряда, индуктивного переключения нагрузки и даже остатки грозовых перенапряжений в противном случае могут достичь чувствительных интегральных схем на плате.MLV также изготавливаются из материалов ZnO, но они изготавливаются с переплетенными слоями металлических электродов и производятся в керамических корпусах без свинца. Они предназначены для перехода из состояния с высоким импедансом в состояние проводимости при воздействии напряжений, превышающих их номинальное напряжение.

MLV

выпускаются с кристаллами разного размера и способны рассеивать значительную энергию скачков напряжения для своего размера. Таким образом, они подходят как для систем подавления переходных процессов, так и для линий передачи данных и источников питания.

Руководство по применению

При выборе подходящего MOV для конкретного применения защиты от перенапряжения разработчик схемы должен сначала определить рабочие параметры защищаемой цепи, в том числе:

• Условия цепи, такие как пиковое напряжение и ток во время скачка напряжения
• Постоянное рабочее напряжение MOV (должно быть на 20% выше максимального напряжения системы при нормальных условиях)
• Количество скачков, которое должен выдержать MOV
• Допустимое допустимое отклонение – сквозное напряжение для защищаемой цепи
• Любые стандарты безопасности, которым цепь должна соответствовать

Для простоты в этом примере предположим, что целью является выбор низковольтного дискового MOV постоянного тока для следующих условий и требований схемы:

• Цепь постоянного тока 24 В
• Форма волны тока при скачке напряжения 8 × 20 мкс; форма волны напряжения равна 1.2 × 50 мкс (это типичные стандартные формы сигналов)
• Пиковый ток во время скачка = 1000 A
• MOV должен выдерживать 40 скачков
• Другие компоненты схемы (управляющая ИС и т. Д.) Должны быть рассчитаны на выдерживает 300 В максимум

Шаг 1: Чтобы найти номинальное напряжение MOV, учитывайте запас в 20% для учета выбросов напряжения и допусков источника питания: 24 В постоянного тока × 1,2 = 28,8 В постоянного тока. Учитывая, что ни один варистор не имеет номинального напряжения ровно 28,8 В, проверьте спецификации для 31-В постоянного тока MOV.

Шаг 2: Чтобы определить, какой размер диска MOV использовать, сначала определите серию MOV, которая минимально соответствует требованиям к перенапряжению 1000-A. Изучив приведенную выше таблицу, можно сделать вывод, что 20-мм MOV с максимальным номинальным постоянным напряжением 31 В постоянного тока (номер детали V20E25P) является возможным решением, отвечающим требованиям.

Шаг 3: Используйте кривые номинальных значений импульсов (рис. 2) в той же таблице данных, чтобы определить возможности импульсов относительно 40 импульсов при требовании 1000-A.


2. В таблице данных MOV будет представлена ​​кривая мощности импульсов; этот пример для 20-мм MOV.

Шаг 4: Используйте кривую V-I (рис. 3) в таблице данных MOV, чтобы убедиться, что напряжение утечки будет меньше предельного значения 300 В.


3. В таблице данных MOV также будет представлена ​​кривая зависимости напряжения от тока, такая как кривая максимального напряжения фиксации для 20-мм устройства на рис. 2.

Защита MOV от теплового разгона

Поглощение варистором переходной энергии во время скачка напряжения вызывает локальный нагрев внутри компонента, что в конечном итоге приводит к его ухудшению.Если оставить без защиты, деградация варистора может увеличить нагрев и тепловой пробой. Таким образом, все большее количество устройств защиты от перенапряжения на основе варисторов предлагают встроенную функцию теплового отключения. Он обеспечивает дополнительную защиту от катастрофических отказов и опасностей пожара, даже в экстремальных условиях, когда варистор выходит из строя или при длительном перенапряжении.

MOV

рассчитаны на определенные рабочие напряжения сети переменного тока. Превышение этих пределов путем применения устойчивого состояния аномального перенапряжения может привести к перегреву и повреждению MOV.

MOV имеют тенденцию к постепенному ухудшению после большого всплеска или нескольких небольших всплесков. Это ухудшение приводит к увеличению тока утечки MOV; в свою очередь, это повышает температуру MOV даже при нормальных условиях, таких как рабочее напряжение 120 В переменного тока или 240 В переменного тока. Тепловой разъединитель, расположенный рядом с MOV (рис. 4) , можно использовать для определения повышения температуры MOV, пока он продолжает ухудшаться до состояния конца срока службы. В этот момент тепловой разъединитель размыкает цепь, удаляя из нее неисправный MOV и тем самым предотвращая потенциальный катастрофический отказ.


4. Тепловой разъединитель может размыкать цепь, предотвращая катастрофический отказ неисправного MOV.

Драйверы светодиодов и освещения

Как правило, большинство источников питания светодиодов являются источниками постоянного тока и часто называются драйверами светодиодов. Их можно приобрести в виде готовых сборок, содержащих MOV, для удовлетворения требований к перенапряжениям более низкого уровня.

Обычно драйверы рассчитаны на перенапряжение в диапазоне от 1 до 4 кВ. Варистор диаметром от 7 до 14 мм обычно располагается после предохранителя в сети переменного тока.Однако, чтобы обеспечить более высокий уровень защиты от перенапряжения для освещения, установленного на открытом воздухе в условиях воздействия перенапряжения, OEM-производители наружного освещения могут захотеть добавить устройства защиты от перенапряжения (SPD) на входные линии переменного тока своих светильников перед драйвером светодиода.

Пример конструкции MOV: Промышленные двигатели

Одним из аспектов защиты двигателя переменного тока является способность самого двигателя выдерживать импульсные перенапряжения. Параграф 20.36.4 стандарта NEMA для двигателей-генераторов MG-1 определяет единичное значение перенапряжения как:

u × V L-L (или 0.816 × V L-L )

, где VL-L – линейное напряжение системы переменного тока.

Для переходного времени нарастания от 0,1 до 0,2 мкс требуется удвоенное значение импульсной способности обмоток статора. Когда время нарастания достигает 1,2 мкс или больше, указывается в 4,5 раза больше единицы. В случае внешних переходных процессов, таких как молния, это будет соответствовать допустимому импульсному напряжению 918 В PEAK для двигателя 230 В (ток полной нагрузки = 12 А) в условиях высокого напряжения 250 В.(Удары молнии могут превышать эти значения, поэтому обмоткам статора также потребуется элемент подавления для защиты.)

Загрузить статью в формате .PDF

Рабочие температуры – еще одно соображение. Предположим, что рабочая температура окружающей среды для этого приложения находится в диапазоне от 0 до + 70 ° C. Это будет в пределах номинала MOV от -40 до + 85 ° C, и не будет требований к снижению импульсного тока или энергии в этом диапазоне температур. Принимая во внимание допуск на высокое напряжение, MOV с номиналом 275 В переменного тока может быть выбранным для этого примера.При использовании однофазного двигателя среднего размера мощностью 2 л.с. требуемый импульсный ток MOV будет определяться пиковым током, наведенным в источнике питания двигателя. Предполагая, что электродвигатель обслуживается, а полное сопротивление линии составляет 2 Ом, было определено, что возможен удар молнии 3 кА.
В этом случае в одном листе данных указано максимальное напряжение зажима 3 кА при 900 В, что ниже предполагаемой выдерживаемой способности обмотки статора 918 В. Если бы срок службы двигателя был оценен в 20 лет и определен как способный выдержать 80 переходных процессов молнии в течение срока службы, кривые номинальных импульсов в таблице данных подтвердили бы рейтинг 100+ скачков напряжения.

Для более подробного объяснения того, как согласовать MOV с приложениями, ознакомьтесь с «Руководством по проектированию варисторов постоянного тока».

Устройства защиты от повышенного и пониженного напряжения – TAIXI Electric

Область применения

Устройство защиты от перенапряжения

TXOUVRD-63 также известно как устройство защиты от перенапряжения с автоматическим сбросом и устройство защиты от пониженного напряжения . Применимо к току или нагрузке для однофазного переменного напряжения 220 В, частоты 50 Гц, номинального тока 60 А и ниже.Поскольку однофазное пониженное напряжение в линии, вызванное коротким замыканием нейтрали для защиты однофазного силового оборудования, в основном используется для защиты жилого дома в линии или линии распределения электроэнергии однофазного силового оборудования.

Устройство защиты от перенапряжения

TXOUVRD-63 (устройство защиты от перенапряжения и устройство защиты от пониженного напряжения ) имеет ширину 36 мм, очень удобно устанавливать в распределительной коробке, плата управления выбирает импортные компоненты, продукты с модульным стандартным продуктом, отлично производительность и надежность.Он может работать в условиях аномального напряжения. Когда напряжение в сети превышает значение рабочего напряжения перенапряжения, установленное для устройства защиты от перенапряжения , на меньше, чем значение напряжения действия при пониженном напряжении устройства защиты от пониженного напряжения , устройство защиты от перенапряжения и устройство защиты от пониженного напряжения может отключите цепь быстро и надежно, чтобы обеспечить безопасность защиты. Когда сетевое напряжение возвращается в норму, устройство защиты от перенапряжения и устройство защиты от пониженного напряжения может автоматически задерживать включение питания, восстанавливать подачу питания, все функции могут быть реализованы автоматически без ручного управления.Светодиоды на панели могут указывать на рабочее состояние защиты. Индикаторный зеленый свет указывает на рабочую мощность, когда красный свет не горит, он обеспечивает нормальную мощность, когда красный свет горит, функция защиты начинает отключать питание.
Устройство защиты от перенапряжения и устройство защиты от пониженного напряжения имеют компактную конструкцию и красивый внешний вид, могут устанавливаться на рейку DZ47 (C45).

Преимущества:

1, TXOUVRD-63 Voltage Protector (устройство защиты от перенапряжения и устройство защиты от перенапряжения ) имеет двухлетнюю гарантию и прошел национальный отчет о проверке качества
2, Печатная плата для лучшего процесса распыления олова, это красивый и прочный
3, импорт чипов из TEXAS
4, чип резисторы из UNIOHM
5, чип конденсаторы из SAMSUNG
6, FILM CAP высокая цена и высокое качество, не такое плохое, как накопитель товаров малой емкости
7, номинальный ток 40A для защиты реле с 50A, для обеспечения сильноточной работы переключателя
8, оболочка из огнестойкого материала и белого цвета
9, стабильная работа, пониженное напряжение между 165-175, перенапряжение между 265-275

Принципы проектирования

Автоматический сброс Устройство защиты от перенапряжения и Устройство защиты от пониженного напряжения использует высокоскоростной микропроцессор с низким энергопотреблением в качестве сердечника, магнитное реле с защелкой в ​​качестве основной цепи, модульная конструкция стандарта, когда цепь питания находится в перенапряжения или пониженного напряжения, протектор может быстро и безопасно отключить цепь при непрерывном высоковольтном ударе, чтобы избежать аномального напряжения на клемме, вызванного электрическими авариями, когда напряжение вернется в норму, протектор автоматически включит цепь в течение указанного времени, чтобы обеспечить нормальную работу терминала без присмотра.

Характеристика продукта

◆ Когда однофазная линия находится под пониженным напряжением, устройство защиты от пониженного напряжения отключает линию, после того как однофазное линейное напряжение возвращается в норму в результате задержки, оно будет сброшено для подключения к линии без ручного управления.
◆ Когда цепь находится в переходном или переходном перенапряжении, устройство защиты от перенапряжения не вызывает неисправности.
◆ Когда цепь ненастоящая, например, нестабильность контактного напряжения, например, сбой, внезапный сбой питания и внезапный вызов, устройство защиты не подключено к линии.
◆ Когда напряжение короткого замыкания самое высокое, само устройство защиты не будет повреждено.
◆ Протектор имеет обратнозависимую характеристику срабатывания, время срабатывания ≤ 1 с.
◆ диапазон защиты по напряжению: 40A ниже: 0 ~ 450V, 50 / 60A: 0 ~ 600V.
◆ Выдерживаемое импульсное напряжение: 4кВ (в соответствии со стандартами безопасности электроприборов Ⅲ класса).
◆ Устройство защиты имеет двухцветные светодиоды, индицирующие рабочее состояние, зеленый – нормальное напряжение; красный – индикация пониженного напряжения или задержки.
◆ Установка: установка рельса 35 мм, внешний вид модульной конструкции.
◆ Емкость проводки: 1P + N: 25 мм ² и ниже изолированный провод, 3P + N: 35 мм ² и ниже следующий изолированный провод
◆ Стандарт: «Нормы проектирования гражданского здания» JGJ-242 2011
◆ Температура окружающей среды: -5 ℃ ~ 40 ℃;
◆ Перепад высот: не более 2000м;
◆ Влажность: максимальная температура в месте установки составляет 40 ℃, относительная влажность не более 50%, при более низких температурах может допускаться более высокая относительная влажность, например, от 20 ℃ до 90%.Особые меры должны быть приняты для конденсации, которая иногда образуется из-за перепадов температуры.

Основные технические параметры

Рабочее напряжение AC220V
Номинальный ток ln (A) 20A, 32A, 40A, 50A, 60A
Частота работы 50 Гц
Мощность нагрузки (кВА) 4.4、6,6、8,8、11、13,2
Значение отключения срабатывания при перенапряжении AC270 ± 5 В
Значение восстановления перенапряжения AC255 ± 5 В
Значение отключения при пониженном напряжении AC170 ± 5 В
Значение восстановления пониженного напряжения AC185 ± 5 В
Задержка питания после сбоя питания 30 ± 10 с
Время задержки срабатывания ≤1 с
Собственная потребляемая мощность ≤ 2 Вт
Электромеханический срок службы ≥10 миллионов раз
Размеры (Д × Ш × В) 85.5 × 36 × 66 мм

Пример схемы устройства защиты от перенапряжения

TX45GQ-63 (устройство защиты от перенапряжения и устройство защиты от пониженного напряжения ) [Пример TX45GQ-63-40SX (снизу вверх и вниз)]

Прямое управление проводкой: электрическое управление – это однофазный источник питания, его потребляемая мощность не превышает номинальную мощность контроллера, им можно управлять напрямую, способ подключения показан ниже.

Габаритные и установочные размеры (мм)

Инструкции

1, Правильная проводка в соответствии с входом (IN) и выходом (OUT), указанными на продукте (мощность нагрузки должна быть меньше номинальной мощности продукта).
2, состояние двухцветного светодиода нижней схемы подключения на панели самодуплексной защиты от перенапряжения: после подключения продукта к источнику питания горит красный свет, выход не выводит мощность, после защиты от задержки 1 мин ~ 2 мин зеленый светится, выходная мощность OUT в норме.
3, состояние двухцветного светодиода верхней схемы разводки на панели самодуплексной защиты от перенапряжения: после подключения продукта к источнику питания горит красный свет, выход не выводит мощность, после защиты от задержки 1 мин ~ 2 мин , выход показывает зеленый свет, выходная мощность OUT нормально.
4, при перенапряжении или пониженном напряжении, продукт в состоянии защиты, красный свет, автоматически отключает мощность нагрузки; Когда напряжение возвращается в норму, задержка 1 мин ~ 2 мин, горит зеленый свет, продукт автоматически подключается к источнику питания нагрузки и возвращается в нормальное выходное состояние.

Объявления

1. Когда входной конец продукта подключается к источнику питания в первый раз, для подачи питания на нагрузку требуется задержка на 1–2 минуты.
2, Подключение: N означает нулевую линию, L означает линию огня, не поймите неправильно.
3, После подключения продукта к источнику питания не прикасайтесь к токоведущим частям, чтобы избежать поражения электрическим током.
4, Чтобы предотвратить нагрев контактов при сильном токе, необходимо затянуть винты клемм проводки, в противном случае контакт будет нагреваться и повредить изделие или вызвать другие несчастные случаи из-за слишком большого контактного сопротивления.

Способ установки

Примечание: перед установкой или снятием необходимо отключить питание главной цепи.

Ключевые слова: устройств защиты от перенапряжения , устройств защиты от пониженного напряжения

Источник питания

VOLTEQ HY3050EX 30 В, 50 А Защита от перенапряжения, перегрузки по току Вход 220 В

Источник питания VOLTEQ HY3050EX 30 В, 50 А Защита от перенапряжения, перегрузки по току Вход 220 В – Лучшие предложения на источник переменного тока Mastech

Источник питания VOLTEQ HY3050EX 30V 50A Защита от перегрузки по току 220V Вход

Наведите указатель мыши на изображение для увеличения

Информация о продукте

Эта модель принимает входное напряжение 220 В, для той же модели с входом 110 В, пожалуйста, проверьте эту модель вместо

VOLTEQ HY3050EX – это высоковольтный регулируемый импульсный источник питания постоянного тока, аналогичный HY3050E, но со встроенным перенапряжением и Защита от перегрузки по току, идеально подходит для зарядки аккумуляторов, двигателей постоянного тока, анодирования и нанесения покрытий.HY3050EX имеет максимальную мощность постоянного тока 1500 Вт. Этот высококачественный регулируемый источник питания может плавно регулироваться от 0 до 30 В постоянного тока и от 0 до 50 А. Устройство оснащено 2 светодиодными дисплеями, обеспечивающими точную и четко видимую индикацию значений напряжения и тока. Это устройство работает от 220–240 В переменного тока и поставляется с вилкой NEMA. Розничная торговля превышает 800 долларов.

Есть вопрос? Позвоните нам по телефону 408-622-9851.

Характеристики и спецификации:

  • Два уровня управления выходами по току и напряжению: грубый и точный для простоты использования
  • Выходы: 0-30 В и 0-50 А
  • Защита: защита от перенапряжения и перегрузки по току
  • Входное напряжение: 220-240 В переменного тока
  • Стабилизация напряжения: <= 0.2%
  • Текущая стабилизация: <= 0,5%
  • Регулировка нагрузки: <= 0,3%
  • Шум пульсации: CV <= 1%
  • Точность чтения ЖК-дисплея: +/- 1% +/- 1 цифра
  • Окружающая среда: 0-40C, относительная влажность <90%
  • Размер: 12 дюймов x 10 дюймов x 6 дюймов
  • Вес: 20 фунтов
  • Гарантия: 1 год

Код товара : HY3050EX_220V

Отзывы клиентов

куроуто

http: // www.mastechpowersupply.com

обыкновенный

Авторское право Acifica, Inc. 2006. Все права защищены.

Мобильный сайт

Схема защиты от повышенного и пониженного напряжения

Это устройство защиты от повышенного и пониженного напряжения, звук пропал. при слишком большом напряжении 220 В и защите при слишком низком давлении с использованием реле отключает питание при проблемах с напряжением. В частности, если напряжение двигателя ниже, его катушки могут сгореть.

Простая схема защиты от повышенного и пониженного напряжения

От схемы при напряжении 220 В переменного тока через трансформатор T1. Он служит для снижения давления, оставшегося на 12 В, через D1-D4, подключенный к мостовой схеме прямого выпрямителя. Для преобразования напряжения переменного тока в постоянный.

Затем через С1 и С2 к силовому фильтру сглаживания. И ввод булавки. Или входной вывод IC1, одолженный бит IC Rex, рассчитанный на 12-вольтовый источник питания, закреплен на IC2.Это IC Op Amp. Давление действует на границе детектора высокого напряжения IC2 / 1, высоковольтных микросхем, если этот ток работает с Q1 и функцией реле, он работает. Таким образом, мгновенное отключение питания от нагрузки. IC2 / 2 служит для определения более низкого напряжения. Эти два компонента могут быть указаны с помощью VR1, VR2. LED1 показывает, когда мощность или низкое энергопотребление превышает указанное.

Список деталей

  • IC1: LM324_ Quad / 1MHz / Операционные усилители
  • IC2: LM7812_______12V 1A Регулятор напряжения постоянного тока
  • Q1: 2N3904__45V 0.1A NPN транзистор
  • D1-D4: 1N4007___1A 1000V диод
  • ZD1: 6V 0,5W стабилитрон
  • ZD2: 6,8V 0,5W стабилитрон C1: 470 мкФ 25V электролитические конденсаторы C2, C3: 0,1 мкФ 63V полиэстер вроде

Как собрать

Эта схема очень полезна. Если вы заинтересованы в создании. Это не так уж сложно. Потому что оборудования меньше. И купить его, безусловно, несложно. Все оборудование будет припаяно к плате назначения. Следует соблюдать полярность диодов, стабилитронов, электролитических конденсаторов типов

Схема защиты асинхронного двигателя и рабочая

Это схема защиты двигателя.Это защитит двигатель переменного тока от перегорания. Из-за пониженного напряжения на входе. Принцип прост, он всегда будет проверять напряжение. Нормальное напряжение 220В переменного тока.

Если напряжение падает ниже заданного. Реле не будет работать, а светодиодный индикатор – предупреждение. Может быть установлен на отключение напряжения при 168-227В.

Как сеть переменного тока на нормальном уровне, реле будет подключено для подачи линии переменного тока на двигатель. При падении напряжения в сети переменного тока ниже 10% от нормального напряжения реле сразу же отключит нагрузку.

До восстановления исходного состояния напряжения. Итак, чтобы снова вернуться в схему. В идеале, блок-схема на рисунке 1.

Рисунок 1 блок-схема

Работа схемы защиты двигателя

Рисунок 2 – это схематическое изображение этого проекта. В качестве компаратора входного напряжения используется операционный усилитель IC1.

Он будет сравнивать напряжение между опорным напряжением ZD1 – 3,6 В на стабилитроне и входным напряжением с вывода 3 микросхемы IC1, это напряжение делится на резисторы R4 и VR1.

Мы немного ниже установить это напряжение, чем опорное напряжение.

Таким образом, это приведет к включению реле и подключению переменного электрического тока к двигателю или нагрузке переменного тока.

Рисунок 2 Схема защиты двигателя от перегорания и пониженного напряжения

Контакт 3 будет подключен к конденсатору C3, чтобы уменьшить колебания напряжения до сглаживания. Это может вызвать IC1, реле-RY1 работает с ошибкой. Это не подойдет для данной схемы.

Мы также подключим резистор R5 к контактам 6 и 3 микросхемы IC1, чтобы установить схему в форме триггера Шмитта.

Это специальная функция, она отключит нагрузку сразу, когда в сети переменного тока будет пониженное напряжение до заданного значения.

Если в сети есть пульсации напряжения, это не сработает, так как двигатель может быть поврежден.

Перезапуск при повышении напряжения переменного тока примерно 215 В (в соответствии с настройкой). Таким образом, реле втягивается, как график функции времени на рисунке 3.

Рисунок 3

Причины использования IC1-CA3130, потому что когда условия не работают, выходное напряжение должно быть около 0 вольт на самом деле.В результате транзистор Q1 не может работать совсем.

Но обычные микросхемы компаратора в нерабочем состоянии. Выходное напряжение составляет 0,6 вольт, поэтому транзистор может работать.

Недостаток этой микросхемы – не выдерживает более высокое напряжение 16 вольт. Таким образом, в этой схеме мы используем напряжение от источника питания 15,8 В, а затем протекаем через схему делителя R1 и R2, потому что на IC1 подается только 8,7 Вольт.

Транзистор Q2 будет управлять светодиодом, чтобы предупредить о пониженном напряжении до тех пор, пока электрические устройства не перестанут работать.

Но в нормальном режиме Q1 будет включен, потому что напряжение на Q2 будет низким, поэтому большая часть тока будет течь на землю. Таким образом, напряжение смещения Q2 практически отсутствует. В результате светодиод гаснет.

Building

Перед тем, как сделать печатную плату, показанную на рисунке 4, как разводку медной печатной платы. Затем припаяйте все детали на печатной плате, как показано на рисунке 5, чтобы сначала припаять нижние устройства.

Например, резисторы, диоды затем опускают более высокие части до тех пор, пока не будет подключен трансформатор и другие части. Не торопитесь, особенно за булавки, чтобы убедиться в правильности положения.Затем проводка в разных положениях.

Рисунок 4 Фактический размер разводки односторонней медной печатной платы.

Рисунок 5 компоновка компонентов.

Эта схема защиты двигателя будет запускаться с входным напряжением переменного тока 215 В. Но реле быстро отключит нагрузку, когда входное напряжение упадет до 198 В переменного тока, с помощью потенциометра -VR1.

Детали, которые вам понадобятся

Резисторы 0,25 Вт + -5% R1, R3, R8: 1 кОм R2: 1,2 кОм R4: 10 кОм R5: 47 кОм R6, R7: 4.7K VR1: 4,7 кОм Потенциометр Конденсаторы C1: 470 мкФ 25 В, электролитический C2: 10 мкФ 16 В, керамический C3: 100 мкФ 16 В, электролитический C4: 150 пФ 50 В, керамический Полупроводники D1-D5 ___ 1N4001__ ZV1, диод. Q2 _____ BC548 ___ 0,4A 40V NPN транзисторы IC1________CA3130___ Другое RY1___Relay _____ 12V__1C T1 ___ Трансформатор__12V / 0.5A Коробка, печатная плата, провода с вилкой 220V и т. Д.

Защита от повышенного и пониженного напряжения для всех электроприборов

9 электрические приборы безопасны.Используем схемы электроники, быстро работает высокая точность LM393, AN6780 и другие. Которые отсекают токи с помощью силового реле. Я представил это таким образом, это Схема защиты от повышенного и пониженного напряжения . Но сегодня я бы порекомендовал это, потому что есть очень хорошие последователи. 1. Реле будет работать все время в диапазоне пониженного или повышенного напряжения. 2. Эта схема будет постоянно задерживать время при пониженном или повышенном напряжении или отключении электроэнергии на некоторое время. 3. Может работать на полную мощность, но при напряжении до 12 вольт или при повышенном напряжении до 380 вольт 4.Может быть адаптирован к автоматическому выключателю при падении напряжения до 180 вольт (или намного меньше). 5. Может быть адаптирован к автоматическому выключателю при слишком высоком напряжении от 240 вольт или выше (или намного меньше).

Работает схема защиты от повышенного и пониженного напряжения

As На рисунке 1 представлена ​​принципиальная схема этого проекта. Входное напряжение подается на трансформатор, рассчитанный на первичную обмотку 380 вольт и вторичную обмотку 20 вольт. От трансформатора, как указано выше, может получить напряжение на вторичной обмотке 12 вольт.При входном напряжении 220 вольт как обычно. Схема защиты от повышенного и пониженного напряжения А будет выходное напряжение 9,5 вольт. Когда напряжение упадет до 180 вольт, это напряжение, как указано выше, поступит на диодные выпрямители D1-D4. Примечание: мы используем трансформатор первичной обмотки на 380 вольт, чтобы защитить их. Не повредить слишком высокое напряжение. Напряжение, которое через схему выпрямителя будет разделено на две стороны. Сначала будет введена в IC3-LM7809 возможность поддерживать постоянное напряжение все время.Хотя входное напряжение ниже 110 вольт или выше 380 вольт к ним. Схема всегда имеет отличные характеристики. В противном случае на R1, R2 и IC1 будет подаваться напряжение, чтобы сравнивать его со стандартным напряжением от R5 и поддерживать фиксированное напряжение на уровне 5 вольт, стабильное с помощью стабилитрона D5. VR1 немного отрегулирует напряжение ниже, чем на контакте 6, и будет выше, когда входное напряжение будет выше этого установленного напряжения. Выходное напряжение на выводе 7 будет положительным и поступит через D6, D8 и R8 на базу Q1, что приведет к работе Q1.Индикатор LED-D9 будет расти, показывая, что мы знаем, что схема сработала от перенапряжения. Работа Q1 приведет к тому, что контакт 3 IC2-AN6780 будет иметь электрический потенциал в качестве земли, потому что выход на контакте 6 будет положительным, Q2 будет работать и уменьшать напряжение на базе Q3 до более низкого, пока Q3 не остановится. Реле разорвет цепь, чтобы защитить цепь, которую мы используем. Когда входное напряжение обычно высокое. Базовое напряжение Q1 будет снижаться до тех пор, пока Q1 не перестанет работать. Но IC2 по-прежнему будет непрерывно работать со временем около 3 минут.Затем реле подключает питание к обычным электрическим приборам. VR2 будет регулировать напряжение на контакте 2 немного выше, чем на контакте 3. Когда входное напряжение ниже установленного, когда напряжение на контакте 2 ниже, чем на контакте 3, будет получать положительное напряжение, выходной контакт 1 IC1b заполняется через D7, D9 заставляет Q1 также работать на перенапряжение. Светодиод-D11 укажет на пониженное напряжение. Светодиод-D10 укажет на перенапряжение.

AN6780-Таймер общего назначения, таблица данных

AN6780 и AN6780S – это ИС, предназначенные для длительного использования таймера общего назначения .Они состоят из генератора, делителя частоты (триггер на 15 шагов), выходной цепи и силовой цепи. Цикл можно свободно установить с помощью внешнего резистора (R T) и емкости (C T) генератора. Характеристики • Высокий входной и выходной ток: IO = ± 15 мА макс. • Небольшие колебания колебаний • Установка таймера с большим интервалом: максимум 1 неделя Рис. 2: Блок-схема Приложения Таймеры, интегрирующие таймеры, генераторы сверхнизкой частоты

Build Схема защиты от повышенного и пониженного напряжения

На Рисунке 2 показан фактический размер односторонней разводки медной печатной платы.И полностью соберите на печатной плате, как показано на рисунке 3. Затем проверьте работу схемы, подав на нее нормальное напряжение. Три светодиода погаснут, через 3-5 минут загорится светодиод D12, показывая, что схема работает нормально. Рисунок 2 – компоновка печатной платы. – Рисунок 3 – компоновка компонентов. Для светодиода D9, D11, если за это время растет, отрегулируйте VR1, VR2, пока оба светодиода не погаснут. Затем попробуйте снизить напряжение до 180 вольт, регулируя VR2, пока LED-D11 не вырастет, а внутри LED-D12 не погаснет.Это показывающее реле перестает работать и отключение напряжения защищенной цепи показывает, что оно нормально работает. Следующее тестовое добавочное напряжение поднимается до 240 вольт, затем регулируйте VR1, пока LED-D9 не будет расти, а LED-D12 погаснет, это указывало на остановку реле и отключение напряжения для защиты цепи. Если у вас нет источника переменного напряжения переменного тока. Вы можете использовать источник постоянного тока с регулируемым напряжением от 6 до 20 вольт для подключения в точке TP. При напряжении 13,5 вольт будет такое же входное напряжение 180 и 17 вольт.8 В для 240 В

Список компонентов

IC1: LM393 Двойные компараторы с низким напряжением смещения IC2: AN6780 Универсальные таймеры с большим интервалом IC3: LM7809, ИС фиксированного стабилизатора 9В. Q1, Q2: BC547, 0,4 А, 40 В, NPN транзистор Q3: BC337, 0,8 А, 40 В, NPN транзисторы D1-D4: 1N4007, 1 А, 1000 В, диод D5: стабилитрон 5 В, 0,5 Вт D6, D7: стабилитрон 3,9 В, 0,5 Вт D8, D9, D13: 1N4148 D10, D11, D12: LED, как хотите. Резисторы 0,25W R1, R2: 27K R3, R5: 15K R4: 12K R6, R7, R14: 820 Ом R8, R12: 24K R9: 910 Ом R10: 180K R11: 220 Ом R13: 68K R15, R16: 1K Конденсаторы С1: 470мкФ 35В электролитические С2, С4: 0.1 мкФ 63 В Полиэстер C3: 10 мкФ 16 В Электролитический C5: 470 мкФ 16 В Электролитический RY: 9 В Релейный 1 контакт.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Euro EVP63A Автоматическая регулируемая защита от повышенного и пониженного напряжения / счетчик – LadderTerminal

Euro EVP63A Автоматическая регулируемая защита от повышенного и пониженного напряжения / измеритель 63 А, 220 В, DIN-рейка, однофазный, с автоматическим переключателем восстановления Taiwanese Excellence

Характеристики:

  • Тайваньская технология – Изготовлена ​​из точных прецизионных электронных компонентов – Регулируемая автоматическая интеллектуальная комплексная защита от перенапряжения и пониженного напряжения с мгновенным отключением и мгновенным автоматическим восстановлением после сбоя – Защищает дорогостоящее электронное и электрическое оборудование – Полностью автоматическая и простая в установке.Также есть точный вольтметр
  • Защита от перенапряжения: Диапазон значений: 221 В ~ 300 В ~ ВЫКЛ (по умолчанию: 280 В) – Диапазон напряжения восстановления перенапряжения: 220 В ~ 299 В (по умолчанию: 250 В) – Время срабатывания защиты от перенапряжения: 0,1 с ~ 10 с ( значение по умолчанию: 0,1 с) – Время восстановления: 2 с ~ 10 с (регулируется)
  • Защита от пониженного напряжения: диапазон значений: 219 В ~ 150 В ВЫКЛ (по умолчанию: 160 В) – Диапазон восстанавливаемого напряжения пониженного напряжения: от 151 В до 220 В (по умолчанию: 180 В) – Время срабатывания защиты от пониженного напряжения: 0,1 с ~ 10 с (по умолчанию : 0.1 с) – Время восстановления: 2 с ~ 10 с (регулируется)
  • [Volt Meter]: дисплей Nixie Tube для точного измерения напряжения в реальном времени
  • Номинальная нагрузка: 63 А – Номинальное напряжение: 230 В, 50 Гц, В комплекте: 1 устройство защиты, 1 инструкция по эксплуатации

Описание:

Euro Controls Представляет вам самую умную защиту от пониженного / повышенного напряжения, это комплексная интеллектуальная защита, которая объединяет такие функции, как защита от перенапряжения, защита от пониженного напряжения и отображение напряжения в реальном времени.Protector может автоматически отключать питание мгновенно и защищать электрическое оборудование от повреждений. Когда линии возвращаются в нормальное состояние, протектор может автоматически восстановить питание. Сделано с использованием тайваньской технологии. Очень надежный и точный.

Основные характеристики:

– Точный вольтметр в реальном времени
– Устройство защиты от повышенного / пониженного напряжения
– Автоматическое восстановление
– Простая панель управления и устройство для самостоятельного изготовления

Технические характеристики:

Номер модели EVP63A
Тип Стандартная установка на DIN-рейку, тип
Основная функция Интеллектуальная регулируемая защита от перенапряжения и пониженного напряжения с автоматическим восстановлением
Рабочее напряжение 220 В переменного тока 50/60 Гц 85% ~ 110%
Частота 50-60 Гц
Номинальный ток 63 А
Защита от перенапряжения Мгновенная защита
Значение защиты по умолчанию 280V
Регулируемый диапазон защиты от 221 В до 300 В
Диапазон времени срабатывания 0.От 1 до 10 секунд
Защита от пониженного напряжения Мгновенная защита
Значение защиты по умолчанию 160 В
Регулируемый диапазон защиты 219 В до 150 В
Диапазон времени срабатывания от 0,1 до 10 секунд
Время задержки восстановления Есть
Время задержки восстановления по умолчанию 60 секунд
Регулируемое время задержки восстановления от 2 до 512 секунд
Время задержки включения Есть
Время задержки включения по умолчанию 2 секунды
Регулируемое время задержки включения от 2 до 255 секунд
Максимальная токовая защита
Превышение текущего значения по умолчанию
Регулируемое значение сверхтока
Защита от утечек
Значение защиты от утечки по умолчанию
Регулируемое значение защиты от утечки
Время срабатывания утечки
Сопротивление (вредоносная нагрузка) Защитный ток
Защитное значение сопротивления по умолчанию
Регулируемое защитное значение сопротивления
Показание потребления электроэнергии (кВт · ч)
Отображение напряжения в реальном времени Есть
Отображение ампер в реальном времени
Потребляемая мощность Менее 2 Вт
Электрический и механический срок службы Больше чем 4000 раз
Физические размеры 86 мм x 36 мм x 66 мм

Размеры упаковки: 3.5 x 2,8 x 2,0 дюйма

Система защиты от перенапряжения и пониженного напряжения

Любые неожиданные колебания в электросети могут вызвать множество проблем в промышленности, домах, офисах. Колебания напряжения в электросети очень плохо влияют на подключенную нагрузку. Эти колебания системы защиты от перенапряжения и пониженного напряжения вызываются многими причинами, такими как скачки напряжения, ограничение, перегрузка и т. Д. Общие применения этих систем используются в сельскохозяйственных двигателях, водяных насосах и т. Д.В этой статье мы обсудим различные управляющие структуры, такие как таймеры и компараторы системы защиты от пониженного и повышенного напряжения.

Что такое защита от перенапряжения и пониженного напряжения?

В следующих характеристиках напряжение, превышающее его верхний предел, называется перенапряжением. В зависимости от продолжительности периоды перенапряжения похожи на переходные процессы, скачки напряжения и скачки напряжения. На следующем графике показаны изменения между временем и напряжением. Когда напряжение ниже фиксированного напряжения, говорят, что оно находится под напряжением.

Защита от перенапряжения

Схема повышенного и пониженного напряжения с использованием компаратора

Компоненты, необходимые для блок-схемы схемы компаратора, – это источник питания, понижающий трансформатор, мостовой выпрямитель, два предустановленных контакта, компараторы, регулятор напряжения, реле , зуммер и переменный ток. В этой схеме планируется расширить механизм отключения низкого и высокого напряжения для защиты нагрузки от повреждений. Как правило, в домах и на производстве мы можем наблюдать частые колебания напряжения питания переменного тока.Из-за колебаний источника питания переменного тока электронные устройства легко повредятся. Чтобы преодолеть эту проблему, мы можем реализовать механизм отключения цепи защиты от перенапряжения и пониженного напряжения.

Блок-схема цепи повышенного и пониженного напряжения с использованием компаратора

Принципиальная схема работы

Принципиальная схема состоит из двух микросхем, названных LM324, LM7812, транзистор NPN, двух диодов Зенора, конденсаторов и светодиода соответственно. В схеме мы можем наблюдать, что ввод 220 В переменного тока через трансформатор T1 и его уменьшают до 12 В с помощью мостового выпрямителя.Используя два конденсатора C1 и C2 фильтров сглаживания мощности, мы можем преобразовать напряжение переменного тока в постоянный ток.

Схема защиты от перенапряжения и пониженного напряжения с использованием компаратора

Бит IC Rex – это входной вывод IC1, вычисляющий для источника питания 12 В, закрепленного на IC2. Таким образом, мы можем рассматривать операционный усилитель в качестве ИС, и его давление действует как IC2 / 1 – детектор высокого напряжения, ИС высокого напряжения, ток работает на транзисторе Q1, а функция реле работает с отсечением мощности от интенсивности нагрузки.IC / 2 используется для обнаружения более низких напряжений, а для VR1 и VR2 указываются два компонента. Светодиод используется для отображения высокой и низкой мощности по сравнению с заданной.

Система защиты от перенапряжения и пониженного напряжения с использованием таймера

Это еще один тип системы защиты с использованием схемы таймера, предназначенный для нагрузки системы защиты низкого и высокого напряжения от повреждений. Из приведенной выше схемы мы можем заметить, что вместо компаратора мы используем таймер в этой схеме.Эти два таймера выдают ошибку вывода для переключения релейного механизма, когда напряжение выходит за установленные пределы. Таким образом, он защищает приборы от неблагоприятного воздействия напряжения питания.

Блок-схема системы защиты от перенапряжения и пониженного напряжения с использованием таймера

Принципиальная схема работы

Весь источник питания этой цепи находится в выпрямленном источнике постоянного тока, и для получения переменного напряжения регулируемое питание подключается к таймерам и нерегулируемому питанию подключен к потенциометру.Две конфигурации таймеров работают как компаратор, то есть вход находится на таймере на выводе 2, он менее положительный, чем 1/3 Vcc. Выходной контакт находится на контакте 3, который переходит в высокий уровень, и как только входной контакт 2 будет более положительным, чем 1/3 Vcc, он будет перевернут. Потенциометр VR1 подключен к первому таймеру для отключения по пониженному напряжению, потенциометр VR2 подключен ко второму таймеру для отключения по перенапряжению.

Для формирования логики переключения два транзистора подключены к двум таймерам.Как правило, мы считаем, что нормальные рабочие условия составляют от 160 до 250 В при этом напряжении, выход первого таймера считается низким, поэтому транзистор 1 находится в состоянии отсечки. Таким образом, результатом будет высокий логический уровень на выводе сброса второго таймера, в результате чего на выходе 3 будет высокий уровень. Так что транзистор 2 находится в проводящем состоянии, а катушки реле находятся под напряжением. Следовательно, в нормальных условиях нагрузка не прерывается.

Принципиальная схема системы защиты от перенапряжения и пониженного напряжения с использованием таймера

В условиях перенапряжения считается, что оно превышает 260 В, при этом на втором выводе таймера 2 будет высокий уровень.Он производит низкий выходной сигнал на выводе 3, поэтому драйверы переводят второй транзистор в режим отсечки. Таким образом, катушки реле обесточиваются от основного источника питания, нагрузка отключается. Таким же образом в условиях пониженного напряжения первый выход таймера имеет высокий уровень и запускает режим первого транзистора в состоянии проводимости. Следовательно, вывод сброса второго таймера находится в состоянии низкого уровня, а второй транзистор находится в режиме отсечки.

Наконец, срабатывает реле, чтобы изолировать нагрузку от основного источника питания.Условия повышенного и пониженного напряжения также отображаются на светодиодной индикации, которая подключена к соответствующим таймерам, показанным на рисунке.

Применение перенапряжения и пониженного напряжения

  • Используется в бытовой технике, промышленности для контроля колебаний напряжения
  • Защита чувствительных электронных устройств
  • Сельскохозяйственные двигатели
  • Водяные насосы

Преимущества перенапряжения и пониженного напряжения Напряжение

  • Цена этой схемы очень низкая и надежная
  • Она может выдерживать большие нагрузки до 7A
  • В ненормальном состоянии переключатель автоматически выключен
  • В безопасном состоянии автоматически переключатель находится в положении ON- state
  • Это высокочувствительные

В этой статье мы обсудили систему защиты от перенапряжения и пониженного напряжения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
