Ремонт картриджа смесителя для кухни своими руками однорычажного

Подробно: ремонт картриджа смесителя для кухни своими руками однорычажного от настоящего мастера для сайта olenord.com.

Однорычажные смесители привлекают своим лаконичным дизайном и простотой управления потоком воды. Включение воды, изменение ее температуры и напора — все это одним поворотом ручки. Устройства эти надежные, имеют солидный срок службы — на некоторые фирменные дают гарантию 5 лет. Тем не менее ремонт однорычажного смесителя периодически необходим.

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж.

В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

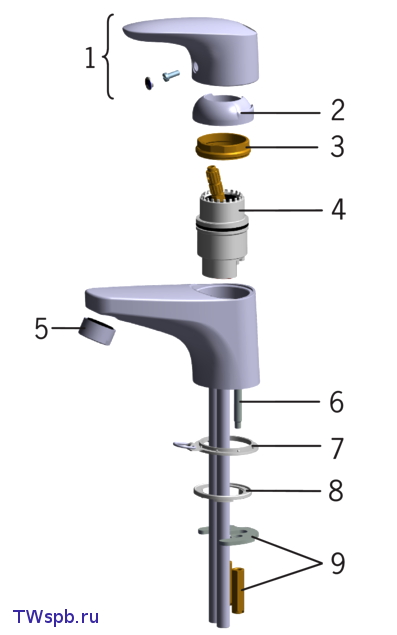

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

  • Переключатель с фиксирующим винтом.
  • Стопорная (прижимная) гайка.
  • Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
  • Корпус смесителя, в котором имеется «посадочное» место под картридж.
  • Крепления, шпильки и прокладки для обеспечения герметичности.
  • Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
  • Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Нет видео.

Видео (кликните для воспроизведения).

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

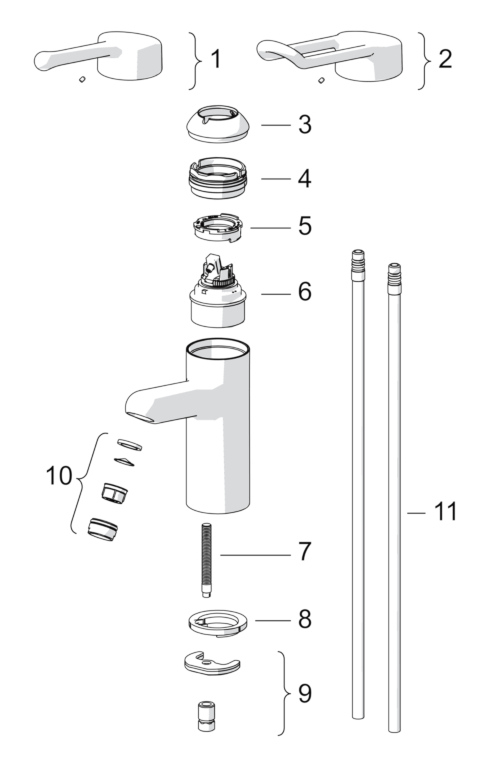

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

  • Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
  • За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

Сначала выкручиваем фиксирующий винт

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

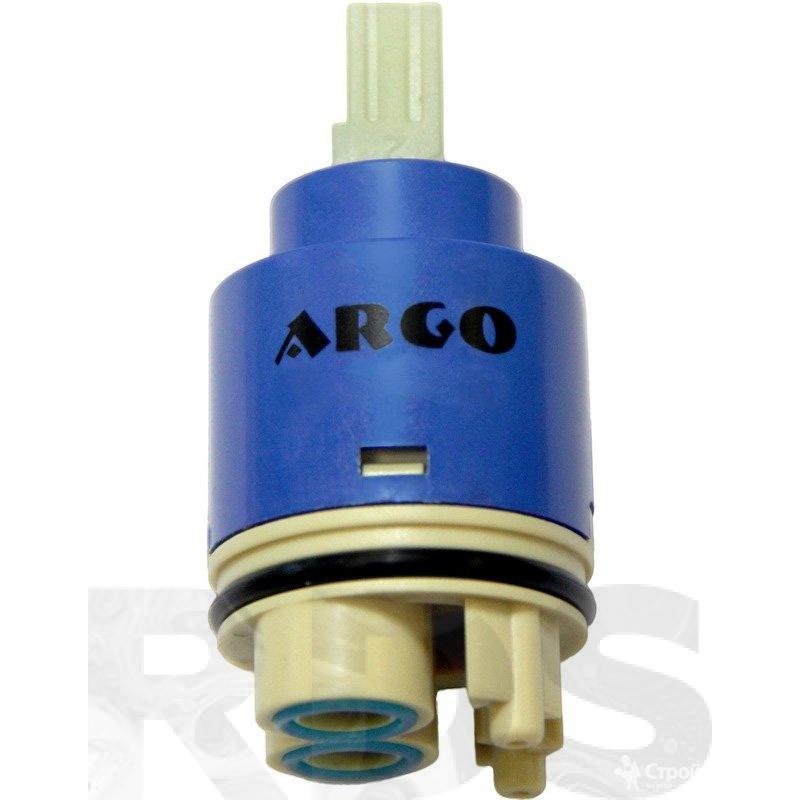

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

  • Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
  • Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
  • Открылся доступ к шарику. Тянем за шток, вынимаем шар.
  • Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете. Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т. д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Когда в ванной комнате мой одно рычажный смеситель начал прокапывать в закрытом положении, я разобрал его и попытался найти причину поломки.

Картридж разобрал полностью, вытащил уплотнительные кольца и прокладки. На сколько это было возможным, очистил все детали ватной палочкой.

Визуально никаких дефектов не обнаружил – ни трещин, ни сколов.

Решил смазать все запчасти и снова собрать картридж. Водостойкая силиконовая смазка стоит не дешево – 20-ти граммовый тюбик около 15$. Для эксперимента в качестве смазки решил использовать вазелин.

Смеситель без проблем проработал 4 месяца и снова начал прокапывать. Решив, что проблема именно в смазке, я купил тюбик силиконовой смазки, снял, разобрал, почистил и снова смазал картридж “правильной” смазкой.

Вот уже полгода как с отремонтированным смесителем нет никаких проблем.

Разберите свой смеситель и если нет на керамических деталях трещин или сколов, а уплотнительные кольца и прокладки целые и эластичные, смажьте все эти детали силиконовой смазкой и, возможно, смеситель послужит вам еще не один год.

Для начала необходимо достать этот катридж, для этого необходимо снять заглушку и достать штифт, после чего поднять вверх рукоятку. Сам штифт откручивается шестигранным ключом.

Далее снимается кожух, чтобы подобраться к гайке, которая крепит катридж. Откручивается ключом на 30 (хотя могу ошибаться), есть и специальные ключи, чтобы не царапать корпус.

Сам катридж поднимается вверх целиком.

Хотя и катридж не ремонтнопригодный и меняется целиком, но можно при небольшой проблеме его восстановить на некоторое время. Для этого половиним катриджи смотрим на состояние пластины а также наличие выработки. В месте выработки можно наждачной бумагой зашлифовать выступ и на некоторое время пластине ничего не будет препятствовать двигаться, но уже появится зазор.

Картриджи могут быть разными по конструкции, есть разборные картриджи, есть не разборные.

Не разборные никак не ремонтируются.

Так же подлежат полной замене картриджи с трещинами на корпусе, или со стёршимися пластинами, ремонт возможен только при наличии нескольких одинаковых картриджей одного типа, в других вариаторах, только полная замена.

В первую очередь перекрываем воду (и холодную и горячую).

Под рычагом смесителя есть заглушка (чаще всего разделена на две части синюю и красную).

Поддеваем её отвёрткой с плоским жалом и снимаем.

Под заглушкой винт, откручиваем винт и снимаем рычаг смесителя.

Сам картридж держит на месте прижимная гайка, я обычно откручиваю её разводным ключом (да, перед этим откручиваем “чашку” декоративная деталь между корпусом смесителя и рычагом, откручивается против часовой стрелки).

Открутили гайку, картридж в руках.

Очистили от ржавчины посадочное место.

Если картридж разборный, то на корпусе есть две пластиковые защёлки.

Маленькой отвёрткой поддеваем их и вынимаем “дно” картриджа (ту часть на которой уплотнительные кольца).

Чуть надавливаем на шток картриджа и вынимаем собственно ту деталь которая и называется “картриджем” (пластины могут быть как пластиковыми, так и керамическими).

Очищаем от ржавчины внутреннюю поверхность картриджа.

А дальше уже всё от поломки, очень часто ломается пластиковая “крышка” которая находится на узле “рычаг-картридж”, тут только замена этой детали.

Перед обратной сборкой очищаем керамические пластины (диски) от старой силиконовой смазки (ватный тампон + спирт) и наносим новую.

Кольца картриджа (уплотнительные) тоже можно поменять на новые, а минимум это очистить их от ржавчины и грязи.

Далее сборка в обратной последовательности.

Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.

Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.

Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.

Однорычажный кухонный смеситель

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Для проведения ремонтных работ понадобится следующий инструмент:

  • Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
  • Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
  • Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

  • При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
  • После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
  • Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Как разобрать смеситель на кухне шарового типа

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

К основным неисправностям шаровых видов относится:

  • износ верхней купольной прокладки;
  • дефекты полого металлического шара;
  • истирание седлообразных клапанов;
  • ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

  • Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
  • Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
  • Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

  • Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
  • При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
  • Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.

Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

Однорычажный, или, как его еще называют, джойстиковый смеситель уверенно занимает место морально устаревших вентильных конструкций. Он прост, удобен в эксплуатации и достаточно надежен.

Сможет ли домашний умелец произвести ремонт кухонного смесителя своими руками, не обращаясь за помощью к сантехнику? Об этом мы расскажем в данной публикации.

Как и всякий механизм, смеситель иногда ломается. Выход из строя сантехнического прибора в ванной комнате или на кухне – самая распространенная поломка, не заметить которую невозможно – лужи на полу и раздражающие звуки падающих капель, которые не прекращаются ни днем, ни ночью, не оставят равнодушными никого.

Вышеперечисленные неприятности можно довольно просто и быстро устранить своими силами. Разумеется, для этого нужно хотя бы теоретически ознакомиться с внутренним устройством смесителя, знать причину выхода его из строя и способы ее устранения.

Все эти вопросы будут подробно рассмотрены ниже, но сначала рассмотрим плюсы этого сантехнического прибора, которыми он обязан свой популярностью:

  • Простота и ремонтопригодность. Об этом уже упоминалось выше – благодаря своей простоте однорычажный смеситель служит долго, и этот срок можно продлить, своевременно отремонтировав изделие.
  • Легкость в эксплуатации. Не нужно крутить вентили, достаточно одним движением поднять джойстик смесителя вверх, чтобы пустить воду. Для регулировки температуры рычаг поворачивают влево и вправо, а напор регулируется вертикальным перемещением рычага.
  • Долговечность. Чем проще конструкция, тем реже она ломается – однорычажный смеситель состоит из небольшого количества деталей, и если бережно к нему относится, установить на воду фильтр, то изделие гарантированно прослужит более 10-ти лет. Разумеется, это относится только к качественным смесителям.

В продаже часто можно встретить изделия из хрупкого, недолговечного, но очень дешевого силумина. В самом лучшем случае такой смеситель будет работать года два.

Стоит упомянуть и несложный ремонт. Проще говоря, своими руками сделать несложный ремонт однорычажного смесителя сможет любая толковая домохозяйка. В основном, все сводится к банальной замене дискового картриджа или шарика – в зависимости от конструкции устройства. Но не будем забегать вперед и рассмотрим внутреннее устройство смесителя.

Повторимся еще раз – устройство однорычажного смесителя очень простое – никаких постоянно ломающихся кран-букс здесь нет и в помине.

Если не учитывать наличие носиков, леек для душа, разного рода переключателей, то прибор состоит всего из двух основных частей: монолитного металлического корпуса и картриджа с запирающим устройством из двух дисков или шарика. Они «отвечают» за управление потоком воды и регулировку его температуры.

Картридж помещен в корпус и надежно закреплен внутри всего одной гайкой, которая аккуратно спрятана под декоративным колпачком. Джойстик управления картриджем устанавливается прямо на его рычаг. Все просто, никаких лишних деталей, следовательно – никаких серьезных поломок.

Внутреннее устройство однорычажного смесителя может отличаться – открывать/закрывать воду и регулировать ее температуру может дисковый картридж и шарик. Рассмотрим устройство обеих конструкций.

Как понятно из названия, внутри такого прибора находится специальная колба-картридж с запорным и регулировочным механизмом. В дорогих смесителях картридж сделан из высококачественной керамики, в бюджетных вариантах он, как правило, пластиковый.

Картриджный смеситель очень прост в эксплуатации, однако тем людям, которые привыкли к вентильному смесителю, первое время надо будет немного попрактиковаться, так как джойстик поворачивается очень легко.

Но к хорошему привыкаешь быстро: нужную температуру и напор воды можно отрегулировать одним легким движением. При частичном или полном совмещении дисков формируется поток с требующимися пользователю характеристиками.

Картриджный смеситель состоит из:

  • Излива , или, как его еще называют, «гусака».
  • Переключателя, снабженного фиксирующим винтом.
  • Стопорной гайки.
  • Собственно, картриджа.
  • Корпуса с посадочным местом для картриджа.
  • Прокладок, шпилек, гаек – деталей для обеспечения герметичности.

Диски запорного механизма чаще всего изготовлены из керамики, реже из стального сплава. На верхнем имеются выступы, ни нижнем отверстия, форма их комплементарна по отношению друг к другу. При полном совмещении выступы перекрывают отверстия, в результате формируется герметичное соединение. При частичном перекрытии в излив поступает вода. Чем меньше выступы верхнего картриджа закрывают отверстия нижней детали затвора, тем сильнее струя.

Необходимо отметить, что пластины притерты между собой очень плотно – это необходимое условие для нормальной работы смесителя. По этой причине картриджные модели очень « не любят» грязную воду с посторонними механическими взвесями, так как миниатюрные частички попадают между пластинами и приводят к их быстрому износу, в результате — к преждевременному выходу затвора из строя.

Чтобы продлить срок работы изделия, некоторые производители сразу на заводе устанавливают на входящий патрубок смесителя фильтр для воды. Рекомендуется последовать их примеру: самостоятельно установить на водопроводную магистраль хороший фильтр и смело подавать очищенную воду на все сантехнические приборы.

Как и в случае с дисковой моделью, название указывает на особенности конструкции затворного механизма прибора. В этой модели смесителя напор воды и ее температура регулируются специальным шариком. Деталь сделана из металла, внутри шарик полый. Наружная часть идеально отполирована. Шар имеет три отверстия – два для холодной и горячей воды, третье для смешанной.

К детали жестко прикреплен шток, другой его конец крепится к рукоятке управления смесителя. Таким образом, при нажатии на рукоятку шток проворачивает шарик, открывает/перекрывает доступ воде и регулирует температуру струи.

Управлять шаровым смесителем гораздо проще и удобнее, чем дисковым , так как детали гладкие, идеально подогнаны, джойстик двигается очень плавно и мягко. Шарик установлен в своеобразный гильзовый картридж, который без проблем извлекается из устройства на случай ремонта или замены.

По аналогии с дисковым прибором шаровый смеситель очень требователен к качеству воды, плохо реагирует на жесткую воду и высокое содержание железа. Большинство протечек шаровой запорной арматуры происходит из-за проникновения соринок в зазоры между шариком и удерживающими его седлами из резины. Установка фильтра на воду перед смесителем в этом случае тоже считается обязательной процедурой.

Натекает лужа под раковиной — первым делом нужно осмотреть излив. Если он полностью сухой, то проблема кроется в нарушении герметичности подводки воды. Придется залезать под раковину и искать место утечки. Чтобы проще было это сделать, нужно насухо протереть патрубки тряпочкой, и потом посмотреть, где сочится вода. Чаще всего проблема устраняется поджатием гайки.

Когда повреждена резьба на патрубке, деталь нужно заменить. При поврежденной внутренней резьбе в корпусе смесителя проблема становится намного серьезнее. Можно попытаться устранить течь, обмотав резьбу патрубка уплотнительной лентой или паклей с герметиком, но это временное решение и смеситель, скорее всего, придется менять целиком.

Капает из излива, хотя р ычаг полностью перекрыт — причина может заключаться в повреждении запорного механизма, т. к. истирание уплотнительных деталей практически не влияет на работу однорычажных устройств. Если есть трещины в корпусе, смеситель нужно поменять – починить его не получится.

Лужица воды на раковине возле основания корпуса смесителя. Причина – трещина в корпусе или износ прокладки в поворотной части излива .

С прокладками однорычажного смесителя разобрались. Осталось собрать прибор и установить на рабочее место:

Сразу оговоримся, что «ремонт» в данном случае не совсем уместное слово, так как, скорее всего, придется только заменить картридж, или, в особо тяжелом случае, сам смеситель целиком.

На резиновых уплотнительных кольцах постоянно накапливается мусор и откладываются соли, в изобилии содержащиеся в городской водопроводной воде. Постепенно герметичность начинает нарушаться и образуется течь. Для ее устранения прибор нужно разобрать, почистить и собрать в обратном порядке.

Перед тем, как начинать разбирать смеситель, необходимо перекрыть подачу воды. Далее алгоритм работы следующий.

В первую очередь снимаем декоративную заглушку сбоку корпуса. Снимается она очень легко, нужно подковырнуть ножом или отверткой. После того, как заглушка снята, откроется доступ к небольшому крепежному винтику, который откручивается или шестигранным ключиком, или отверткой. Винтик нужно полностью открутить и вытащить наружу, после чего можно снимать рычаг смесителя, легонько потянув его вверх.

На корпус смесителя обычно накручивают или свободно устанавливают декоративную шайбу. Ее нужно снять, после чего открутить прижимную гайку, которая крепит смеситель к раковине. Гайка имеет большой диаметр – понадобится разводной ключ или рожковый подходящего размера. После этого картридж можно извлечь из корпуса и изучить на наличие повреждений.

На этом разборку смесителя можно считать оконченной. Деталей совсем немного, и «лишних» при обратной сборке оказаться не должно.

Для картриджа внутри корпуса смесителя есть так называемое «седло» с резиновым уплотнителем – проще говоря, обычная резиновая прокладка, которая со временем может засориться или потерять эластичность. Как результат, из-под основания смесителя начинает сочиться вода. Если после очистки или замены прокладки проблема не исчезла, то дело, скорее всего, в самом картридже и его придется заменить.

Обратите внимание: диски в картриджах не имеют стандартных размеров. Они также могут отличаться расположением отверстий для подачи и выхода воды. Поэтому, если решено произвести их замену, старые детали нужно извлечь из корпуса и взять с собой в магазин, где необходимо показать продавцу для сравнения. Покупать нужно такой же картридж, без каких-либо отличий.

После того, как зажата прижимная гайка, можно включить воду и проверить новый картридж на работоспособность. Регулировать напор воды и ее температуру без ручки нужно штоком. Впрочем, для удобства можно сразу надеть на шток ручку.

Шаровый смеситель был придуман почти полвека назад, и с тех пор его конструкция, по сути, не менялась. Она очень проста и достаточно надежна – ломаться тут нечему.

Если возникают какие-то проблемы, то чаше всего они связаны либо с некачественными материалами, из которых изготовлен сантехнический прибор, либо с плохой водой. Как и в случае с дисковым смесителем, прокладки необходимо извлечь, тщательно изучить на предмет повреждений, после чего или заменить, или очистить от грязи, помыть, высушить и установить на место.

Для моделей смесителей с шаровым затвором процесс разборки и ремонта аналогичен приведенному выше. Разница только в положении шарика, который вращается относительно плотно прижатых к нему резиновых седел. Плотность контакта деталей обеспечена распирающей механизм водой.

Сам рычаг, передающий движение регулирующему штоку, снимают точно также, как и в дисковых моделях: нужно откупорить декоративную заглушку, открутить винтик, извлечь его, после чего снять рычаг смесителя. Далее нужно открутить прижимную гайку и снять шайбу, которая находится под ней. Так открывается доступ к шарику. Сам шарик извлечь легко – нужно просто потянуть за шток.

На этом разборку смесителя можно считать законченной и приступать к осмотру деталей, их замене или очистке от загрязнений.

Как уже отмечалось выше, чаще всего проблема состоит в отложения соли и песчинок на вращающихся деталях и контактирующих с ними элементах смесителя. Всю грязь нужно аккуратно удалить и обязательно осмотреть пружинки – они тоже могут быть грязными. Кроме этого, пружинки могут утратить упругость и нуждаться в замене.

Причина поломки смесителя может также заключаться и в самом шарике. В идеале, он должен изготавливаться из высококачественных нержавеющих сортов стали. В этом случае его только нужно почистить от грязи.

На деле же производители, особенно китайские, экономят на дорогих материалах и производят детали из низкокачественного металла. Со временем поверхность такого шарика начинает шелушиться, ржаветь, отверстия для воды забиваются частичками ржавчины и смеситель выходит из строя. В этом случае очистка поверхности не поможет, шарик придется заменить. Старую деталь, как и в случае с дисковым картриджем, нужно взять с собой в магазин для сравнения.

Собирать шаровой смеситель нужно строго в обратном порядке, работать очень аккуратно и отцентрировать детали. Неправильно установленный элемент будет быстро изнашиваться и может стать причиной очередной поломки.

Отдельным пунктом нужно упомянуть самую распространенную и, вместе с тем, незначительную проблему – засорение аэратора смесителя. Эта маленькая деталь представляет собой обычную сеточку и предназначена для предотвращения возникновения брызг. Ячейки сеточки со временем забиваются отложениями солей и миниатюрными частичками мусора.

Снять аэратор очень просто – нужно открутить на конце излива шайбу и вытащить деталь. Если сеточка не пришла в полную негодность, а просто засорилась, ее нужно почистить и установить на место.

Аэратор можно заменить, если удастся найти подходящий по размерам аналог, или, в крайнем случае, использовать смеситель без него.

Еще одна проблема – засорение гибких подводов смесителя.

Учитывая состояние современных водопроводных труб и качество городской воды, ничего необычного здесь нет. В этом случае нужно перекрыть воду, открутить подводы, прочистить их, осмотреть на наличие повреждений резьбы и установить обратно.

Посмотрев обучающий видеоролик, вы лучше представите процесс разборки/сборки однорычажного смесителя.

Как разобрать прибор и заменить картридж:

Таким образом, на самом деле ремонт однорычажного смесителя – не такая сложная задача, как может показаться на первый взгляд. Решить ее можно самостоятельно при наличии желания и минимального набора инструментов.

Нет видео.
Видео (кликните для воспроизведения).

Надеемся, что приведенный в данной публикации материал поможет читателям неплохо сэкономить, так как большинство людей при первых же проблемах со смесителем просто покупают новый или вызывают сантехника, а покупка качественного смесителя и профессиональные услуги по его замене – удовольствие не дешевое.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 21

Устройство картриджа смесителя (подробное описание, 3D, фото)

Картридж представляет собой сборный цилиндр из пластмассы с керамическими пластинами внутри, с тремя отверстиями снизу и штоком сверху, на который надевается рукоятка.

Принцип работы

Холодная и горячая вода поступает в 2 нижних отверстия на донышке:

После чего смешивается в глухом пазу керамической пластины (красного цвета), откуда вытекает через третье отверстие:


Как регулируется температура воды и напор?

Очень просто: «красная» пластина перекрывает отверстия холодной и горячей воды частично или полностью (вид сверху):


Детали, детали, детали

Теперь «мысленно» разберем картридж и посмотрим, как взаимодействуют его элементы.

Шток

Шток — это «продолжение» ручки смесителя. Закрепляется во втулке, упирается в отверстие в поводке.

Ось

Удерживает шток во втулке.

Втулка

Крутится вместе со штоком.

Корпус

Соединяется с донышком.

Поводок

Шток входит в паз в центре поводка и перемещает его вместе с подвижной керамической пластиной.

Подвижная керамическая пластина

Ее перемещение изменяет напор и соотношение горячей и холодной воды.

Шумогаситель

Металлическая сетка (вариант: пластиковые штырьки). Располагается в полости для смешивания.

Неподвижная керамическая пластина

«Слипается» с подвижной пластиной.

Верхняя резиновая прокладка

Обеспечивает герметичность потока между донышком и неподвижной пластиной. Фиксируется на внутренней стороне донышка.

Донышко

Имеет отверстия для непосредственного подключения холодной и горячей воды.

Нижняя резиновая прокладка

Обеспечивает герметичность потока между отверстиями в донышке и в корпусе смесителя.


Как это выглядит в реальности

А теперь разберем картридж по-настоящему и рассмотрим внимательно, как там все работает. Приведем тут разрез с рукояткой, чтобы лучше ориентироваться в деталях:

Вошли, смешались, вышли

Перед нами донышко картриджа фирмы FLUHS.

Очевидно, холодная и горячая вода входит в 2 овальных отверстия с синими прокладками, а выходит через круглое с красной прокладкой.

Снимаем донышко

Да, у этого картриджа прокладки отличаются от тех, что мы рассматривали на 3D-модели, здесь их три, и они «сквозные». Для примера, вот фото прокладки «сложной формы»:

Снимаем корпус...

Так выглядит «голый» картридж, без корпуса и донышка.

Керамическая парочка (вид сверху)

В белой пластине — 2 отверстия для входа и 1 для выхода, в черной — камера для смешивания воды.

Работа в паре

Если перевернуть пластины, можно увидеть, как работает смешивающий блок.

Кстати

Почему вода не проходит между двумя пластинами, ведь прокладок там нет?

Правильно, потому что керамика отполирована и пропитана высокотемпературной смазкой, что позволяет пластинам долгое время не истираться и очень плотно «прилипать» друг к другу, обеспечивая герметичность и лёгкость хода (наиболее высокотехнологичные образцы имеют глубокопористую структуру).

Как это крепится?

Втулка стыкуется с поводком, а поводок — с пластиной.

Не фильтр!

Что у нас тут? Металлическая сеточка в подвижной керамической пластине.

Зачастую ее принимают за фильтр, но это не так. Сетка расположена вдоль тока воды, она ничего не фильтрует и не может забиться так, чтобы вода не шла или напор заметно уменьшился.

Это шумогаситель. Вместо сетки в нем также могут быть пластмассовые штырьки, пластинки и пр. Из-за того, что в воде много воздуха, на острых кромках керамических пластин образуются пузырьки, т. н. кавитация. Она является причиной возникновения шума и преждевременного выхода из строя запорных элементов.

(Cм. также статью «Почему шумит смеситель».)

До упора

Чтобы рукоятка смесителя не крутилась вокруг себя на 360°, а имела ограниченный угол поворота, в корпусе сделаны упоры, а на втулке — выступ, который в них упирается.


Бонус

Что ж, теперь вы знаете об устройстве картриджей больше доброй половины сантехников.
Но есть пара нюансов.

С ногами

Существует ещё один вид картриджей — т. н. «с ногами».

Снимаем донышко

Устройство такое же, как и у обычного, отличается лишь пластиковое донышко: вода из него выходит не просто в отверстие снизу, а в большую камеру:

Такая конструкция немного больше в размерах, но позволяет выбрать место для выхода воды по всему донышку или в нижней части окружающей картридж стенки. Сравните корпуса смесителей для обычного картриджа (слева) и двуногого (справа):

Диаметры

Картриджи бывают разных диаметров, в России наиболее часто встречаются 35 и 40 мм. Теоретически, чем больше диаметр, тем больше пропускная способность, а значит расход (хотя разница в 5 мм, все-таки, не так существенна).

Сквозное отверстие в пластине

Бывает, что отверстие в керамической пластине не глухое, а сквозное и глушится сверху пластиковой пластиной с резинкой. У данного двуногого картриджа как раз такой случай.

Да, обратите внимание на пластиковые штырьки, они выполняют роль шумогасителя.

Выступ «Ласточкин хвост»

В некоторых картриджах внутри корпуса имеется выступ типа «ласточкин хвост», который вставляется в паз на поводке (на фото: картридж KCG).

Поводок располагается над выходным отверстием. За счет такого дополнительного ограничителя при изменении соотношения «горячая/холодная вода» поводок вращается не вокруг оси картриджа, а вокруг оси выходного отверстия. Получается, что пластины двигаются подобно дворникам у машины.

Шаровые картриджи

Одно время некоторые производители пытались сделать действительно шаровые картриджи с основным узлом шариком из нержавейки, но сейчас в основном перешли на картриджи с керамическими пластинами, работающие по примерно одному принципу.


Резюме

Основные отличия картриджей: диаметр, наличие «ножек», разные формы пластин и способы крепления. Качество картриджа определяется наличием в нём шумогасителей, выступа типа «ласточкин хвост» и прочих деталей, а также толщиной стенок и качеством материала, из которого он изготовлен.

Картриджи, используемые фирмой Варион, выдерживают 500 000 циклов переключений.


Ремонт однорычажного смесителя для ванной, кухни

Однорычажные смесители привлекают своим лаконичным дизайном и простотой управления потоком воды. Включение воды, изменение ее температуры и напора — все это одним поворотом ручки. Устройства эти надежные, имеют солидный срок службы — на некоторые фирменные дают гарантию 5 лет. Тем не менее ремонт однорычажного смесителя периодически необходим.

Содержание статьи

Виды однорычажных смесителей и их устройство

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

  • Переключатель с фиксирующим винтом.
  • Стопорная (прижимная) гайка.
  • Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
  • Корпус смесителя, в котором имеется «посадочное» место под картридж.
  • Крепления, шпильки и прокладки для обеспечения герметичности.
  • Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
  • Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

  • Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
  • За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

    Сначала выкручиваем фиксирующий винт

  • Теперь тянем вверх рычаг переключения.
  • Далее на корпус накручена или просто установлена декоративная шайба. Ее снимаем.
  • Откручиваем прижимную гайку. Она имеет большой диаметр, так что может понадобиться разводной ключ или набор рожковых.
  • Вынимаем картридж. Осматриваем его.
  • Ниже располагаются прокладки, крепления и шпильки. Надо точно запомнить порядок их укладки. Порой имеет значение даже какой стороной они уложены. Потому при разборке будьте внимательны.

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

  • Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
  • Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
  • Открылся доступ к шарику. Тянем за шток, вынимаем шар.
  • Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете.  Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Однорычажный смеситель в ванной комнате, его плюсы и ремонт

Однорычажный смеситель, благодаря множеству достоинств, занял свое заслуженное место на рынке сантехники и получил заметную популярность среди потребителей. По своим качествам и простоте в использовании, он не уступает ни одному виду смесителей. Конкуренцию ему может составить лишь бесконтактный или сенсорный смеситель. Рассмотрим подробнее, что собой представляет однорычажный смеситель, как он устроен и как его можно будет отремонтировать своими силами при поломке.


Устройство

Самым главным фактором, который обеспечил всеобщее признание данной модели - простота конструкции. В нем отсутствуют все те элементы, у которых имеется большой риск поломки, к примеру, кран-букс. Основными частями крана является монолитный корпус и картридж. На эти две детали и приходится основная работа, связанная с подачей и распределением воды. В дополнение к основе имеется гусек, душевая лейка и переключатель воды, который может иметь различную конструкцию.


Основная деталь – картридж, он располагается непосредственно в корпусе смесителя. Крепление его к корпусу обеспечивается гайкой в единственном числе, которая прикрыта колпачком, выполняющим декоративную функцию. Такое устройство поражает своей простотой и отсутствием лишних элементов, у которых высок риск поломки. Еще одним бесспорным плюсом конструкции является то, что кран может без труда разобрать и починить любой владелец, не располагая для этого специальными знаниями.

Достоинства и недостатки джойстикового смесителя

Все достоинства однорычажного смесителя, в основном, вытекают из его простого устройства. К основным преимуществам можно отнести:

  • Многолетний срок эксплуатации. При отсутствии конструктивных деталей, которые подвержены поломке, данная модель может прослужить до 10 лет. Конечно, при этом немаловажное значение имеет правильное и бережное отношение к смесителю и его работе. Некоторые модели имеют корпус из симулина, который хрупок и ненадежен, в отличие от латунного. Такая модель может прослужить не более 2 лет;
  • Незамысловатое устройство. Это является чуть ли не основным его плюсом. Простота конструкции обеспечивает ее надежность и быструю замену сломавшейся детали, а именно картриджа;
  • Простота управления подачей воды. Напор струи регулируется высотой поднятия рычага. Открыть кран можно поднятием рычага, температура регулируется его поворотом в ту или иную сторону. Нет вентилей, которые нужно крутить и которые часто выходят из строя;
  • Возможность отремонтировать кран самостоятельно, даже без соответствующих навыков. Весь ремонт сведен к замене картриджа, что очень просто.
  • Еще одним немаловажным плюсом является цена. Она вполне демократичная, доступна и находится в том же диапазоне, что и у аналогичных смесителей, но отличающихся по конструкции.

Разновидности однорычажных кранов

Классифицировать данный вид смесителей можно по их предназначению, так как данной системой подачи и регулирования струей воды можно оборудовать любой из них и принципиально она будет аналогична для всех смесителей. По области применения они подразделяются:

  • Предназначенный для раковин. Он представляет собой классический вертикальный смеситель, при этом сам отлив может быть разнообразным по форме. Конструкция достаточно компактная и устанавливается на горизонтальных поверхностях. Это может быть плоскость раковины или бортик ванны;
  • Специальный для душа. Такая модель также компактна и не имеет гуська для слива воды, который предусмотрен в обычном настенном устройстве. Модель для душа предусматривает душевую лейку, соединенную с основой гибким шлангом или жестким патрубком;
  • Специальный для ванны. Его предназначение – наполнить ванну водой. Для этих целей предусмотрен носик. Также смеситель оснащен душевой лейкой. Переключение струи воды можно осуществлять несколькими способами. Можно выбрать встроенную систему переключения, или съемную, которая имеет название «луна». Съемная система более удобна при необходимости ремонта. Ее просто отсоединяют и меняют на новую. При встроенной системе такая процедура не так проста, требует определенных навыков и кропотливой работы.

Для ванной смесители можно подразделить на монтируемые в саму ванну на бортик и на устанавливаемые в стене. Их краткие характеристики таковы:

  • Устанавливаемый в бортик ванны смеситель напоминает однорычажный, применяемый для раковин. По устройству они идентичны, но при установке на борт ванны, все его части закрыты самой ванной, а на поверхности выступает носик и система управления водной струей. Имеется возможность сделать вывод для присоединения душевой лейки с переключателем.
  • Устанавливаемые непосредственно в стену. Такая модель наиболее удобна при оборудовании душевых ограждений. Она состоит из основного блока из латуни и нескольких подключений, снабженных резьбой (3-5 подключений). К двум подсоединяется горячая и холодная вода. Другие предназначены для подведения смешанной жидкости к гуську, лейке или для других функций. Блок монтируется в стене. Если он предназначен для душевого ограждения, то его монтаж осуществляется за специальной панелью. Все трубы для подвода воды скрыты стеной или этой панелью. На поверхность выводятся только управляющие конструкции рычагов, лейка, смеситель и другие подобные элементы.

Этим ограничиваются все виды данной модели, которые обусловлены его применением. Другие отличия могут заключаться лишь в незначительных деталях, таких как, к примеру, конфигурация рычага переключения. Можно отметить хирургический рычаг, называемый локтевым. Он представляет собой тонкую ручку и может управляться при помощи локтя без руки, что уменьшает соприкосновение руки с рычагом и сводит к минимуму попадание различных микроорганизмов на перчатки хирурга.

Ремонт смесителя своими силами

Необходимость ремонта однорычажного смесителя в основном сводится к замене пострадавшего картриджа. Причины выхода его из строя такие же, как и у кран-буксы: он может не удерживать струю воды, он перестает переключаться, то есть его заклинивает. Но, в отличие от буксы, картридж легко поменять, просто приобретя новый в магазине и поставив его на прежнее место.

Существует несколько разновидностей картриджа, что необходимо учитывать перед его заменой. Диаметр картриджа для крана, устанавливаемого на раковину и монтируемого в стену отличается своими размерами. Для того, чтобы не ошибиться с покупкой, старую деталь лучше всего взять с собой в магазин в качестве образца и приобрести идентичный.

После приобретения картриджа нежного размера, можно приступать к ремонту, соблюдая следующую последовательность:

  • В первую очередь перекрывается подача воды на основном водоводе. Затем рукоятка крана поднимается до самого верхнего положения. Убирается заглушка, на которой как правило есть красная и синяя пометка. Под ней находится винт, который можно открутить шестигранным ключом. После его откручивания снимается сам рычаг;
  • Открывается доступ к колпачку, который является декоративным и снимается просто как гайка. Иногда эта гайка может быть выполнена не из твердого материала, а из пластика. Чтобы не повредить эту часть, лучше выкрутить гайку руками без применения ключа;
  • Далее будет открыт доступ к латунной большой гайке с шестью гранями. Ее скручивают шестигранным ключом;
  • После откручивания большой гайки можно увидеть сам картридж. После его демонтажа в нижней части видны два шипа. С их помощью обеспечивается правильное расположение этой детали в смесителе. Картридж заменяется на новый, купленный в магазине по имеющемуся старому образцу и соответствующего диаметра. Сборка смесителя производится в обратной последовательности. Но перед этим необходимо тщательно очистить место установки от всего мусора и других имеющихся загрязнений, убрать все возможные обломки и инородные тела.

Таким образом, ремонт однорычажного смесителя будет закончен. Как оказалось, самостоятельно починить такой кран не сложно, для этого не нужно иметь знаний сантехника. Единственно на что необходимо обратить внимание, это на приобретение для ремонта соответствующего по размеру нового картриджа и соблюдать последовательность действий, указанную выше.

Статьи для ознакомления:

Как разобрать однорычажный смеситель и выполнить ремонт своими руками

Если течёт кран, не обязательно вызывать сантехника и платить за его работу. В нашей статье разберёмся, как разобрать однорычажный смеситель и выполнить ремонт своими руками. Для проведения работ необходимо ознакомиться с устройством этого санитарно-технического прибора и подготовить необходимый инструмент.

Если течёт из-под рычага

Специалисты связывают появление воды из-под рычага смесителя с поломкой картриджа. В связи с этим нам нужно будет разобрать прибор и заменить картридж.

Разбор смесителя

На начальной стадии работ нужно снять небольшую округлую декоративную крышку. Обычно на этой пластинке имеется две разноцветных точки (красная и синяя) указывающие на поворот рычага крана для добавления горячей или холодной воды. При несовпадении направления подачи жидкости, крышку переворачивают на обратную сторону.

Устройство однорычажного смесителя

Когда будет снята декоративная крышка, внутри отверстия обнажится винт, который удерживает рычаг в рабочем положении. Этот фиксатор можно выкрутить при помощи обычной или крестовой отвёртки. Бывают случаи, когда для снятия крана потребуется шестигранник.

Обратите внимание! Если раскрутить винт при помощи отвёртки не получается (фиксатор заржавел или нарушилась резьба), то в этом случае нужно потянуть за рычаг с силой. В этом случае основание винта должно сойти с пластиковой насадки.

После снятия декоративной крышки

После снятия рычага тем или иным способом, снимаем декоративную крышку. Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:

  • Трубный ключ;
  • Плоскогубцы.

Для предохранения поверхности рабочая часть инструмента должна соприкасаться с деталью через ткань. После нескольких вращений в разные стороны можно быстро снять декоративную чашечку.

Подтягивание или замена картриджа

После снятия защитной накладки мы видим перед собой картридж. Теперь нужно раскрутить кольцевую гайку и можно снимать механизм для подачи и смешивания воды. После вытаскивания этой детали, на днище можно увидеть посадочные пазы, которые используются для установки прибора в рабочее положение.

Пазы для установки картриджа

Если после снятия картриджа была замечена выработка от коррозии металла, то смеситель можно будет заменить новым. В некоторых случаях утечка воды из-под рычага устраняется подтягиванием гайки.

Обратите внимание! Для реанимации смесителя можно замазать раковины в металле силиконом и дождаться высыхания этого вещества, после этого устанавливают и сам картридж согласно пометкам.

Обратная сборка

Сборка смесителя начинается с установки нового картриджа. После этого закручиваем круговую гайку, устанавливаем декоративную чашку. Далее устанавливаем рычаг или флажок и закрепляем его положение при помощи винта. Если крепёж был ржавым или имел повреждённую резьбу, то рычаг нужно плотно насадить на держатель картриджа.

Картридж для однорычажного смесителя

Важно! Перед покупкой нового картриджа следует разобраться с конструкцией старой модели.  Диаметр этой детали может быть 35 или 40 миллиметров, но есть приборы с дополнительным уплотнительным кольцом. То есть при необходимости замены нужно учитывать конструкционные особенности старой модели картриджа.

Если течёт после замены картриджа

Основной причиной такого достаточно распространённого явления считается коррозия металла в посадочном месте. Мы уже говорили, что такие участки можно попробовать замазать силиконом, но если и это не поможет, то нужно будет поменять весь смеситель.

Если рычаг сам опускается

Самопроизвольное опускание рычага смесителя обычно говорит нам о его поломке. При нажатии на флажок, вода может подаваться тонкой струёй или не подаваться вовсе. Многие считают, что главной причиной такого поведения рычага является поломка картриджа, но это не всегда так.

Все жители городской квартиры или загородного дома неодинаково пользуются сантехникой. Одни открывают краны аккуратно, другие, например, дети, резко дёргают флажком. В последнем случае возможно повреждение внутренней части рычага, которая надевается на оголовок картриджа. При повреждении, стенки квадратной вставки расходятся в стороны, что приводит к определённому размеру свободного хода детали, при поднятии вверх кран начинает падать.

Обратите внимание! Для определения поломки необходимо снять круглую декоративную вставку, раскрутить винт и снять рычаг. После этого смотрят на внутреннюю часть флажка: если она повреждена, то устанавливают аналогичную деталь со старого смесителя. При наличии качественной сантехники, опускание рычага может вызываться износом картриджа, который нужно будет заменить.

Если течёт из-под рубашки

В некоторых случаях вода может подтекать из-под рубашки смесителя. Основной причиной такого явления считается повреждение уплотнительных прокладок, причём жидкость может подтекать как в верхней, так и в нижней части в районе расположения круговой гайки.

Вода из-под рубашки гусака

В связи с этим, во время установки однорычажного смесителя нужно хорошенько зажать круговую гайку. Эта деталь часто откручивается или ослабляется во время транспортировки изделия, что приводит к небольшому зазору. Такой щели вполне достаточно для подтекания воды.

Если же гайка хорошо закручена, то причиной течи будет неисправная прокладка. Для устранения проблемы откручиваем гайку, снимаем капроновую шайбу (служит для образования рабочего зазора между смежными вращающимися деталями корпуса). Далее снимаем носик смесителя вместе с рубашкой и тщательно проверяем места установки прокладок.

Здесь не должно быть следов коррозии, раковин и др. Единственным решением проблемы в таком случае будет замена гусака со старого крана, в худшем случае придётся заменять смеситель полностью.

Второй причиной подтекания воды из рубашки считается износ уплотнительных прокладок. Такие детали выполняются в виде подковы, причём их рабочая, большая часть обращена к водяной камере. Новую прокладку для крана купить достаточно сложно, но отремонтировать смеситель можно.

Разбор смесителя для устранения подтекания из под рубашки

Для этого в посадочных местах укладывают несколько слоёв фум-ленты, что увеличит диаметр уплотнителей и улучшит их герметичность. Далее надевают прокладки, устанавливают капроновые шайбы, собирают остальные части смесителя.

Перед установкой крана на постоянное место проверяют его герметичность. Если ремонтные работы сделаны правильно, вода не течёт, то смеситель можно закреплять на мойке.

Как разобрать однорычажный смеситель — пошаговые фото и видео

При разборе крана в ванной или кухне, одной из деталей является цилиндр с тремя отверстиями и многочисленными пластиковыми пластинами. Это картридж для смесителя, который необходим для регулировки напора и температуры воды.

Блок: 1/6 | Кол-во символов: 228
Источник: https://www.kanalizaciya-stroy.ru/kartridzh-dlya-smesitelya.html

Разделы статьи

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

Обратите внимание, что однорычажный смеситель состоит из следующих конструктивных элементов: поворотной ручки, крышки крана, носика с телом смесителя, внутренней камеры или картриджа, а также нескольких прокладок и уплотнителей.

Блок: 2/7 | Кол-во символов: 947
Источник: http://sovety-vannoy.ru/santexnika/smesiteli/ustrojstvo-i-remont-odnorychazhnogo-smesitelya.html

Устройство и принцип действия с картриджем

Поначалу несведущему человеку может показаться, что внутри такого смесителя должен быть сложный механизм. Однако нужно лишь решиться и начать разборку. Как говорится в известной поговорке: глаза боятся, а руки делают. Но для начала, чтобы понять суть, рассмотрим устройство и принцип действия «однорукого» смесителя. Внутренняя «начинка» этого важного водопроводного оборудования бывает двух типов: с картриджем или шаровая. Наиболее распространённым в современной линейке сантехники можно назвать первый вид. С него и начнём.

Главным элементом такого работающего механизма служит картридж. Он обычно и ломается. Просто в нём, собственно, происходит смешивание горячей и холодной воды. Сам картридж представляет собой цилиндрический пластиковый корпус.

Внутри находятся три керамических диска с отверстиями. Они так точно обработаны ультразвуком, что действуют впритирку друг к другу, не пропуская воду.

На самом деле, работает только один диск — он двигается относительно двух неподвижных, находящихся на уровень ниже. При этом его отверстие смещается к диску с отверстием для подачи то холодной, то горячей воды, поскольку двигающаяся пластина напрямую завязана с рычагом переключения. Так происходит перемешивание жидкости в корпусе.

Кроме картриджа, в смесителе есть и другие важные запчасти:

  • Рычаг.
  • Металлический корпус, в котором базируется картридж.
  • Крышка корпуса, которая накручивается сверху и прижимает главный смешивающий орган.
  • Излив с аэратором на конце.
  • Необходимые прокладки.

Устройство смесителя с картриджем: простая и наглядная схема

Картридж вставляется в корпус и прижимается крышкой, которая накручивается по резьбе. Но у смешивающего механизма по центру есть белый пластиковый штырь, выступающий вверх из крышки. Именно на этот «столбик» и насаживается внутренняя часть поворотного рычага. Впрочем, в инструкции по разборке мы обсудим данный момент в порядке очерёдности. Итак, приступаем.

Блок: 2/4 | Кол-во символов: 1959
Источник: https://aqua-rmnt.com/vodosnab/kak-razobrat-i-pochinit-odnorychazhnye-smesiteli-raznyx-tipov.html

Виды

Несмотря на огромное разнообразие моделей однорычажных смесителей, их можно разделить на два вида, в зависимости от устройства кран-буксы (сменного элемента):

  • смесители с керамическим картриджем;
  • краны с шаровым картриджем.

Вентили и того, и другого типа, имеют как достоинства, так и недостатки.

Кран с шаровым картриджем

Шаровый смеситель имеет высокую надежность и длительный срок службы

Название этого картриджа обусловлено формой его основного элемента. Регулирующее устройство выполнено в форме полого шара с тремя отверстиями для протока воды. Он встроен в корпус посредством картриджной гильзы. Необходимое уплотнение создают подпружиненные фторопластовые вставки, дополнительный прижим к которым происходит за счёт давления жидкости. Материал уплотнителей обеспечивает лёгкое скольжение сферы внутри гильзы. Требуемый напор воды обеспечивается частичным или полным перекрытием отверстий в сфере и корпусе, а регулировка температуры – вариантами их совмещения. Из-за того, что смешение воды происходит внутри шара, картридж подвержен образованию накипи. Именно она и является одной из причин, способной вывести его из строя. Другими недостатками шаровых вентилей можно считать:

  • низкую ремонтопригодность;
  • относительно высокую стоимость;
  • быстрый износ резиновых уплотнителей.

Несмотря на это, краны со сферическими элементами отлично выдерживают гидравлические удары и перепады давления, а кроме того, имеют более низкую чувствительность к включениям, которые присутствуют в водопроводной воде.

Смеситель с керамическим картриджем

Схема устройства смесителя с керамическим картриджем

Современные сменные картриджи с блоками керамических пластин по праву получили признание многих пользователей. Долговечность такого решения и относительно низкая стоимость позволили снизить их цену, а также расходы на ремонт в случае поломки.

Надёжность конструкции такого типа обеспечивают два или три керамических диска, обработанные при помощи ультразвука. Точность механической шлифовки такого класса позволила достичь требуемой гладкости деталей, что способствует идеальному примыканию их рабочих частей.

Плавное и бесшумное перемещение дисков керамического картриджа обеспечено на протяжении всего срока его службы.

Диски находятся один над другим и имеют отверстия для прохождения воды. Верхняя пластина присоединяется к управляющему стержню, а нижняя жёстко установлена в корпусе картриджа. При повороте ручки диски смещаются относительно друг друга, благодаря чему их отверстия частично или полностью совпадают. За счёт этого и происходит смешивание жидкости. Величина напора изменяется перемещением верхней пластины.

Картриджи для смесителя

В картриджах с тремя керамическими дисками подвижным является средний элемент. Такие устройства разработаны специально для водопроводов с низким рабочим давлением. Их особенностью является смешивание воды не между пластинами, а в корпусе вентиля, что позволяет существенно снизить гидравлическое сопротивление внутри прибора.

Керамические картриджи с тремя дисками идеально подходят для работы в водопроводных сетях с низким давлением, поскольку не снижают напор воды при смешивании.

Недостатком картриджей с керамическими элементами является их чувствительность к механическим включениям. Абразивное действие мелких частичек песка или накипи способствует быстрому выходу оборудования из строя. Вместе с тем нельзя не отметить и достоинство таких кран-букс: они имеют более низкую цену, а их замена не представляет трудностей даже для людей без опыта слесарных работ.

Установка фильтров механической очистки воды значительно увеличивает срок службы смесителей шарового и картриджного типа.

Блок: 3/6 | Кол-во символов: 3641
Источник: http://remkasam.ru/kak-pravilno-razobrat-odnorychazhnyj-smesitel-poshagovaya-instrukciya.html

Разновидности картриджей для смесителей

Картриджи классифицируются по устройству и принципу работы. По устройству бывают такие разновидности:

  1. Шаровые. Оборудованы шаром с одним или двумя отверстиями. Во время работы за счет такого запорного механизма производится контроль напора и температуры воды. При передвижении рычага, шарик закрывает один или оба отверстия от патрубков холодной и горячей воды, за счет чего и происходит смешение;

    Так выглядят шаровые картриджи

  2. Дисковые. Действуют аналогично шаровым, но здесь вместо шарика установлен специальный диск. Если шаровые могут устанавливаться исключительно в однорычажных смесителях, то дисковые подходят и для двухвентильных вариантов.

    Принцип работы дискового картриджа

По используемому материалу они бывают:

  1. Металлические;
  2. Керамические.

    Картридж керамический для смесителя GROHE

По принципу работы, как озвучено выше, картриджи делятся на два вида:

  1. Для однорычажных кранов;

    Типичный картридж однорычажных кранов

  2. Для термостатов;
  3. Душевой кабины (двухрычажные).

    Картриджи смесителя душевой кабины

Каждый тип имеет свои конструктивные особенности. Например, количество отверстий под патрубки и форма накладок для установки в пазы.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Керамический картридж для крана

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для смесителя для душевой кабины

Картридж для смесителя душевой кабины еще называется дивертор. Он предназначен не только на 3 позиции смешивания воды, как стандартные детали, а на 4 положения и более. Количество зависит от подключенных устройств (к примеру, если используется гидробокс то дивертор работает на 5 положений).

Картридж для смесителя душевой кабины

Для переключения позиций используется латунный стержень с пластинами, который вращается на 360 градусов вокруг своей оси. Такой угол позволяет сочетать несколько режимов смешения – до 6 положений рычага.

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Картридж термостатический для смесителя

Термостатический картридж используется для смесителя, оборудованного термостатом. С одной стороны такого крана имеется специальная шкала температур, где можно выбрать нужные параметры. Термостатический запор постоянно находится в заданном положении, поддерживая температуру и напор на определенном уровне.

Картридж для термостататического смесителя

Это устройство часто используется в общественных местах, например, для умывальников или биде.

Блок: 4/6 | Кол-во символов: 3784
Источник: https://www.kanalizaciya-stroy.ru/kartridzh-dlya-smesitelya.html

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

  1. Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
  2. После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;

    Демонтаж декоративной заглушки крана с помощью отвертки

  3. Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;

    Так выглядит отверстие под декоративной крышечкой

  4. Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).

    Снятие прижимной гайки в смесителе

  5. Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Смеситель с картриджем в разобранном виде

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется. В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана.

Кухонный смеситель Blanco TALOS-S

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko).

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Демонстрация снятия картриджа в разрезе

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

  1. Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
  2. Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;
  3. Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;

    Прикипевшая ручка в разрезе

  4. Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

  1. Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;

    Установка картриджа в смеситель

  2. Далее, прикручивается фиксирующая гайка и кольцо;
  3. После нужно установить рычаг смесителя и привинтить его;

    Завинчиваем винтик обратно

  4. Отверстие под винт закрывается декоративной плашкой.

    Установка декоративной плашки

Блок: 2/6 | Кол-во символов: 3781
Источник: https://www.kanalizaciya-stroy.ru/kartridzh-dlya-smesitelya.html

Популярные размеры картриджа

Естественно, что типоразмеры картриджей стандартизированы для каждой модели смесителя. Для умывальника, раковин и душа наиболее распространены размеры 28 мм, 35 мм и 32 мм. В это же время, для ванной комнаты чаще всего применяются детали от 40 мм до 46 мм (в частности, в Grohe и Kaiser). Но почему такая разность в практически одинаковых смесителях?

Считается, что чем больше керамический смеситель для однорычажного крана – тем он лучше. Справедливости ради, стоит отметить, что у китайских кранов (за исключением FRAP), где диаметр излива, зачастую, больше, чем у фирменных, это правило действительно выполняется. Но для фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и других) большой картридж не всегда является синонимом качества.

Технические характеристики (диаметры) разных картриджей смесителя

Рассмотрим технические характеристики на примере картриджа с латунным штоком Touch-Z:

  • Диаметр – 45 мм;
  • Высота с ножкой – от 60 мм до 65 мм;
  • Высота картриджа без штока – 47 мм – 50 мм.

Аналогично по характеристикам можно выбрать картридж для смесителя на кухне. В качестве примера рассмотрим Potato. Здесь важен диаметр поворотного излива – рекомендуется использовать размеры от 26 мм до 30 мм. Для подвода шлангов используется отверстие от 38 мм до 40, в зависимости от модели.

Перечисленные размеры считаются стандартными, но для многих оригинальных смесителей они не подойдут из-за слишком большого диаметра. В таких случаях используются нестандартные комплектующие на 18 мм, 20 мм и 22 мм. Подводка шлангов также может производиться в отверстиях 25 мм до 26 и более.

Блок: 3/6 | Кол-во символов: 1606
Источник: https://www.kanalizaciya-stroy.ru/kartridzh-dlya-smesitelya.html

Необходимые инструменты

Прежде чем разбираться с тем, как починить кран, следует подготовить необходимые инструменты:

  • отвёртку небольшого размера;
  • плоскогубцы;
  • шестигранный ключ;
  • смазочные материалы;
  • ключ разводной.

Также следует иметь в наличии небольшой отрезок ткани, который позволит защитить хромированные элементы в процессе снятия. Для защиты рук стоит подготовить перчатки.

Все инструменты готовим заранее

Блок: 3/9 | Кол-во символов: 405
Источник: https://HouseChief.ru/kak-razobrat-odnorychazhnyjj-smesitel.html

Инструкция: как разобрать такой тип

Смесители с картриджем для ванной и для рукомойника, а также для кухонной мойки мало чем отличаются по внутреннему содержимому. Поэтому рассмотрим некий общий случай. Однако для демонтажа «аппарата» над ванной надо взять сантехнический газовый ключ и отвернуть две больших гайки крепления к эксцентрикам.

А вот для снятия узла с кухонной мойки достаточно открутить с обратной стороны раковины большую латунную гайку или просто свернуть две маленьких гаечки с крепёжных шпилек. Только предварительно должны быть откручены с водопровода тем же газовым ключом гайки гибких шлангов.

Не нужно забывать: перед такими работами обязательно отключаем воду в квартире. Обычно толковый хозяин знает, где находятся вводные краны.

Итак, представим, что смеситель снят и лежит перед нами на подходящем для ремонта столе. Перечислим для начала инструменты, которые нужно приготовить для разбора механизма:

  • Гаечные ключи.
  • Ключ газовый сантехнический или разводной.
  • Плоскогубцы с тонкими кончиками.
  • Шестигранники в наборе.
  • Отвёртка с плоским жалом.

Начинаем процедуру разукомплектования.

  1. Первым делом ключом на «10» откручиваем гибкие шланги, если работаем с кухонным «агрегатом». При этом могут возникнуть трудности, связанные с прикипанием резьбы. Чтобы легче было произвести операцию, нужно постараться как можно удачнее захватить ключом все грани у каждой гайки.
  2. Дальше аккуратно поддеваем отвёрткой пластмассовую заглушку с сине-красной расцветкой. Под ней находится шестигранник, фиксирующий рычаг смесителя.
  3. Выкручиваем этот шестигранник. Таким образом, тот самый пластмассовый штырёк в центре картриджа, о котором мы упоминали, полностью высвобождается, и теперь рычаг управления смесителем уже ничто не держит.
  4. Потянув вверх, извлекаем эту рукоятку. Тут также возможны проблемы, связанные с прикипанием элементов. Тогда надо аккуратно помочь отвёрткой. После достаём защитный чехол над крышкой, если он есть.
  5. Мы почти добрались до главного органа механизма смешивания. Но это ещё не всё — картридж «держит» крышка корпуса. Выкручиваем её аккуратно пальцами, если поддастся. Если нет — на этой большой гайке обычно предусмотрены грани под ключ или плоскогубцы. Вот только откручивать крышку подходящим инструментом надо крайне аккуратно, данная деталь может лопнуть, поскольку выполнена из очень тонкого металла!
  6. После описанного действия можно, наконец, легко извлечь картридж. Если причина поломки всего узла именно в нём, разбирать его бесполезно. Эта деталь заменяется полностью. Тем более, её стоимость в магазине невелика, порядка 100 — 200 р.

    Разборка однорычажного смесителя

    Кстати, в магазин лучше сходить, прихватив этот элемент с собой. Ведь у разных смесителей совершенно различные модели картриджей. А квартиру можно оставить на часик без воды, пока вы сбегаете в ближайший магазин сантехники. На крайний случай сделайте подробные фотографии извлечённого узла. Также зафиксируйте в памяти фотокамеры расположение картриджа в смесителе, чтобы правильно потом всё собрать.

  7. На изливе подходящим гаечным ключом откручиваем аэратор, затем достаём его фильтр-сеточку и тщательно вычищаем. Обычно на ячейках скапливается много мелких частиц, похожих на металлический осадок.
  8. На этом процесс заканчивается. Хотя, кроме картриджа, у смесителя над ванной может сломаться ещё душевая лейка. Тогда не нужно разбирать «агрегат» по описанной инструкции. Достаточно просто открутить гайку лейки и снять элемент с металлического шланга. Ну а затем установить новый в обратном порядке.

Что касается кухонных смесителей, у дешёвых моделей случается и такая поломка: трескается основной корпус, в котором установлен картридж. В подобном случае полная разборка тоже бессмысленна. Необходимо полностью заменить такой «однорукий» кран.

Блок: 3/4 | Кол-во символов: 3757
Источник: https://aqua-rmnt.com/vodosnab/kak-razobrat-i-pochinit-odnorychazhnye-smesiteli-raznyx-tipov.html

Как правильно разобрать дисковый смеситель

Если произошла поломка пластин в гильзе крана, необходимо разобрать смеситель. Для этого понадобятся следующие инструменты: отвертка и шестигранный ключ.

Инструкция:

  1. Используя отвертку, необходимо вытащить заглушки. Они окрашены в два цвета для того, чтобы обозначить направление движения рычага для регуляции температуры воды.
  2. С помощью шестигранного ключа выкручивается винт, обеспечивающий соединение джойстика и штока регулировки.
  3. Ручка снимается с крана. Выкручивается керамическая, а затем зажимная гайка, располагающаяся на верхней пластине. Если зажимная гайка имеет небольшие углубления, ее необходимо аккуратно выкрутить, чтобы не повредить деталь. В остальных случаях гайка выкручивается как обычно. Керамическую можно легко открутить вручную.
  4. Вынимается диск смесителя.Заменить картридж в смесителенужно в том случае, если он начал протекать или вышел из строя по другим причинам.
  5. Новый картридж устанавливают на прежнее место. Закручивается гайка, удерживающая диск, затем одевается рычаг, монтируется винт и в конце одевают заглушки.

Совет: перед покупкой нового картриджа для смесителя необходимо взять с собой старый диск, уже вышедший из строя. Все дело в том, что картриджи могут иметь разные диаметры отверстий (3 или 4 см) и фиксаторы на нижней пластине картриджа. Поэтому есть риск приобретения диска большего или меньшего размера. Также при выборе нового картриджа необходимо обратить внимание на диск именно с силиконовой прокладкой, так как она менее подвержена воздействию воды.

Блок: 4/6 | Кол-во символов: 1548
Источник: https://septik.guru/santehnika/smesiteli/kak-razobrat-odnorychazhnyi-smesitel. html

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

  • качества водопроводной воды;
  • правильного монтажа системы водопровода,;
  • качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы — взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор — еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.

Блок: 4/4 | Кол-во символов: 1267
Источник: http://vannapedia.ru/santex/kran/remont-odnorychazhnogo-smesitelya.html

Разбираем смеситель шарового типа

Подготовьтесь к работе точно так же, как и в вышеописанном случае. Приступая к работе, следует понимать, что смесители с шаровым картриджем менее ремонтопригодны, чем их керамические аналоги, поэтому надо быть готовым к полной замене крана. Если же неполадки заключаются в слабом напоре воды на выходе из излива или незначительном подтекании крана, то самостоятельная разборка и ремонт смесителя может устранить проблему.

Слабая струя воды может свидетельствовать о засорении сетки аэратора грязью или накипью. Для её очищения отверните гайку с излива крана, извлеките и промойте деталь под сильной струёй. После этого соберите излив в обратном порядке.

При протекании крана потребуется заменить резиновые уплотнения новыми элементами. Работу выполняйте в таком порядке:

  1. Удалите красно-синюю заглушку и выверните винт крепления рычага.
  2. Снимите рычаг. Прилагая усилие, не забывайте, что ручки, корпуса и штоки картриджей бюджетных кранов имеют крайне низкую прочность.
  3. Надавливая отвёрткой на выемки пробки, проворачивайте резьбовое соединение по часовой стрелке.
  4. Демонтируйте купол крана, воспользовавшись плоскогубцами. После этого снимите пластиковый защитный элемент. Протечка крана чаще всего связана с изношенностью уплотнения, которое находится на пластиковой детали.
  5. Вытащите шар из гильзы. При повреждении или деформации сферического элемента, его необходимо заменить.
  6. Плоская тонкая отвёртка поможет извлечь подпружиненные уплотнения. При замене последних обязательно надо установить новые пружины, так как со временем они теряют жёсткость.
  7. После замены уплотнительных элементов установите шар, а затем смонтируйте остальные детали смесителя.
  8. Подключив воду, проверьте исправность устройства при различном напоре и температуре.

Схема разбора шарового смесителя

Видео: как разобрать шаровый смеситель

Совет: при сборке смесителя обязательно смазывайте все подвижные части силиконовой смазкой.

Разборка картриджевых керамических или шаровых смесителей под силу каждому, кто хоть раз держал в руках инструмент. Простота конструкции этих кранов даёт возможность с большой долей вероятности полностью восстановить работоспособность устройств, не прибегая к услугам опытных сантехников.

Блок: 6/6 | Кол-во символов: 2294
Источник: http://remkasam.ru/kak-pravilno-razobrat-odnorychazhnyj-smesitel-poshagovaya-instrukciya.html

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

  1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
  2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
  3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Важно! Какого бы высокого качества ни был смеситель, он нуждается в профилактическом обслуживании. Даже если проблем при эксплуатации не возникает, нужно 1 раз в 2 года разобрать прибор, прочистить его, а также заменить прокладки. Ведь даже небольшая соринка, попавшая под уплотнитель может стать причиной протечки.

Блок: 5/7 | Кол-во символов: 984
Источник: http://sovety-vannoy.ru/santexnika/smesiteli/ustrojstvo-i-remont-odnorychazhnogo-smesitelya.html

Ремонт

Многие домашние мастера интересуются, как отремонтировать шаровой смеситель однорычажного типа, если он стал плохо работать. Опытные сантехники утверждают: если прибор пришел в негодность, в нем можно только целиком заменить картридж или прочистить его, а также заменить прокладки. Для этого нужно действовать следующим образом:

Учтите, каждый сантехнический прибор имеет свой срок службы, который зависит от его качества и интенсивности использования. Однако, этот срок можно продлить, если повысить качество водопроводной воды с помощью очищающего фильтра, а также регулярно проводить профилактическое обслуживание прибора. Для однорычажного смесителя обслуживание заключается в периодической разборке и прочистке, а также своевременной замене резиновых уплотнителей.

Блок: 6/7 | Кол-во символов: 1387
Источник: http://sovety-vannoy.ru/santexnika/smesiteli/ustrojstvo-i-remont-odnorychazhnogo-smesitelya.html

Ремонт однорычажного смесителя с картриджем для кухни или ванной своими руками

Модели с картриджами имеют несколько иное конструктивное исполнение, чем шаровое. Если вы решили выполнить ремонт однорычажного смесителя для кухни своими руками, стоит познакомиться с последовательностью действий, в зависимости от причины, вызвавшей необходимость выполнения работ.

До начала ремонта следует разобраться с устройством смесителя

Устранение течи

Избавиться от течи можно следующим образом:

Устранение неполадок в переключателе душа

С переключателем смесителя в ванной комнате может возникнуть две основные проблемы:

  • синхронная подача воды в душ и кран, причиной которой является повреждение прокладок золотника;
  • невозврат кнопки переключателя в начальное положение из-за износа штоковой пружины переключателя.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«Если не удаётся приобрести ремонтный комплект, а запасной утерян, сменные прокладки можно изготовить самостоятельно из плотной резины толщиной до 4 мм. Однако, их срок службы, как правило, намного меньше оригинальных».

При замене прокладок золотника следует помнить, что их всего две: сверху и снизу. Если причиной появления течи является износ верхней, ремонт может быть выполнен без разбора переключателя: снимается декоративный колпачок, и производится замена износившегося уплотнителя. Если течь остаётся, потребуется замена обеих прокладок.

Замену пружины можно выполнить своими руками

Блок: 6/9 | Кол-во символов: 1508
Источник: https://HouseChief.ru/kak-razobrat-odnorychazhnyjj-smesitel.html

Как выбрать картридж для смесителя

Чтобы правильно выбрать картридж для смесителя, нужно обращать внимание на основные характеристики устройства. Это:

  1. Конструкция. Картриджи бывают разборные и неразборные. Последние более доступны, но они не подлежат чистке и смазке, у них нельзя извлечь прокладки и т. д., из-за чего ломаются чаще разборных;

    Китайский картридж с пластиковым штоком

  2. Размер. Неправильный выбор размера может стать не только причиной шума или тугого вращения рычага. Из-за нарушенной работы при контроле напора может снизиться эффективность работы всего смесителя – треснуть шланг от душа или износиться резьба в кране;
  3. Форма и количество нижних отверстий. Это –основной параметр выбора нужного картриджа. Модели для кухни, ванной, душа отличаются между собой количество пазов и выступов. Картридж с другим количество отверстий, чем имеется на кране, вы попросту не сможете установить.

    Пазы в картридже и смесителе

Естественно, лучше покупать качественные модели европейский производителей. Хорошие отзывы про Grohe, Кайзер и Blanco. Но, при необходимости, можно подобрать неплохие китайские варианты. Это Potato, Frap и другие.

Блок: 6/6 | Кол-во символов: 1162
Источник: https://www.kanalizaciya-stroy.ru/kartridzh-dlya-smesitelya.html

Картриджи для однорычажных смесителей

Не всегда замена уплотнителей позволяет устранить возникшие неисправности. В такой ситуации может потребоваться замена картриджа для однорычажного смесителя. Выполнить ремонтные работы можно самостоятельно. Главное − приобрести подходящую ремонтную деталь.

Картридж смесителя заменить

Как заменить картридж в смесителе на кухне или в ванной

Рассмотрим подробно, как заменить картридж в смесителе на кухне, чтобы вы могли сделать это самостоятельно. Работы выполняются в следующей последовательности:

Внимание! Новый картридж должен быть точно такой же, как и старый. Покупать новый лучше, имея на руках старый.

Чтобы новый картридж простоял как можно дольше, стоит обратить внимание на изделия с хорошими отзывами.

Ремонт картриджа смесителя

Прежде чем покупать новый картридж, стоит убедиться, что старый не подлежит ремонту. Как выполняется ремонт картриджа смесителя, рассмотрим ниже:

Блок: 7/9 | Кол-во символов: 917
Источник: https://HouseChief.ru/kak-razobrat-odnorychazhnyjj-smesitel.html

Как отремонтировать смеситель (видео)

Блок: 6/6 | Кол-во символов: 62
Источник: https://septik.guru/santehnika/smesiteli/kak-razobrat-odnorychazhnyi-smesitel.html

Профилактические мероприятия

Не всегда ремонтные работы способны восстановить работоспособность однорычажного смесителя. Приходится приобретать новый. Чтобы это произошло как можно позже, стоит изначально приобрести качественную модель и своевременно выполнять сравнительно простые профилактические работы. Желательно:

  • приобрести латунный смеситель. Такие изделия обладают высокими прочностными характеристиками и способны прослужить намного дольше изделий из силумина;
  • изначально установить качественный фильтр для воды;
  • ознакомиться с инструкцией, прикладываемой к каждому однорычажному смесителю, до установки и передремонтом сантехники. Тематические видео,как разобрать шаровой кран на кухне, помогут избежать типовых ошибок;
  • обработать места соединений герметиком. Для резьбовых соединений стоит использовать ФУМ-ленту;
  • периодически проводить профосмотры с обязательной заменой уплотнителей.

Блок: 8/9 | Кол-во символов: 890
Источник: https://HouseChief.ru/kak-razobrat-odnorychazhnyjj-smesitel.html

Кол-во блоков: 21 | Общее кол-во символов: 34927
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://www.kanalizaciya-stroy.ru/kartridzh-dlya-smesitelya.html: использовано 5 блоков из 6, кол-во символов 10561 (30%)
  2. https://HouseChief.ru/kak-razobrat-odnorychazhnyjj-smesitel.html: использовано 4 блоков из 9, кол-во символов 3720 (11%)
  3. http://remkasam.ru/kak-pravilno-razobrat-odnorychazhnyj-smesitel-poshagovaya-instrukciya.html: использовано 2 блоков из 6, кол-во символов 5935 (17%)
  4. https://septik.guru/santehnika/smesiteli/kak-razobrat-odnorychazhnyi-smesitel. html: использовано 3 блоков из 6, кол-во символов 3247 (9%)
  5. http://sovety-vannoy.ru/santexnika/smesiteli/ustrojstvo-i-remont-odnorychazhnogo-smesitelya.html: использовано 4 блоков из 7, кол-во символов 4481 (13%)
  6. http://vannapedia.ru/santex/kran/remont-odnorychazhnogo-smesitelya.html: использовано 1 блоков из 4, кол-во символов 1267 (4%)
  7. https://aqua-rmnt.com/vodosnab/kak-razobrat-i-pochinit-odnorychazhnye-smesiteli-raznyx-tipov.html: использовано 2 блоков из 4, кол-во символов 5716 (16%)

поломки, инструкция к действию, советы

Когда вдруг возникают проблемы со смесителем, то это не означает, что надо немедленно вызывать сантехника. Можно сделать ремонт однорычажного смесителя своими руками. Для этого надо только разбираться в особенностях этого устройства и иметь под рукой необходимый инструмент.

Шарнирный кран – лучший вариант для кухни и ванной

Как известно, смеситель предназначен для того, чтобы можно было смешивать холодную и горячую воду и устанавливать нужную температуру. Одной из популярных моделей сегодня является конструкция с одной поворотной ручкой. Их называют монокомандными, шарнирными и даже джойстиками.

Долгий срок службы связан с отсутствием металлических трущихся деталей. Практически все изнашивающиеся элементы, которые так привычны в обычном смесителе, здесь заменены на детали из керамики, которая обработана с большой точностью. На нее только плохо воздействуют абразивные частицы. Поэтому в новых моделях часто устанавливают фильтр непосредственно в сам смеситель. Но все же лучше обеспечить хорошую очистку прямо на вводе водопровода.

Устройство однорычажного смесителя

Они также привлекают своим современным дизайном. Корпус отличает плавность линий и переходов. Для их отделки часто применяют хром, никель или цветные покрытия, например, “черное золото”.

Одним легким поворотом можно регулировать как напор воды, так и температуру. Простоту дополняет надежность и удобство при использовании. Поэтому, зная устройство однорычажного смесителя, можно будет быстро его починить. Главной деталью является картридж. Поэтому чаще всего приходится производить замену именно этого элемента. Но вначале надо разобраться, что непосредственно представляет из себя такой прибор:

  1. ручка или рычаг помогают осуществлять легкое управление;
  2. шток регулировки фиксируется при помощи гайки и шайбы;
  3. внутри корпуса располагается шаровой клапан или керамический картридж, имеющий три отверстия. Устойчивое положение происходит за счет резиновых седел;
  4. имеются также регулировочные и паровые манжеты и кольцо юстировки.

Причины неисправностей могут быть разные, но, если картридж не поврежден, то ремонт смесителя не займет много времени. Частично это будет зависеть от того, где он был установлен.

Однорычажные смесители – причины поломки

Несмотря на то, что такие смесители бывают двух видов, причины поломки часто схожи, хотя есть некоторое различие:

Шарнирный кран для кухни

  • шаровой затворный механизм считается более надежным. Правда, со временем стальной шар подвергается коррозии. Тефлоновые уплотнения и прокладки также изнашиваются, и затем начинает просачиваться вода. Их можно быстро заменить. Однако, если треснул сам шар, то потребуется покупать новый;
  • дисковый керамический картридж не боится ржавчины и жесткой воды. Такой однорычажный смеситель для кухни прослужит много лет. Сама конструкция состоит из тонких пластин, которые тщательно подогнаны друг к другу. Зазор составляет сотые доли миллиметра, поэтому попавший мусор или песчинка может вызвать скол и поломку. В этом случае надо будет тоже произвести замену;
  • засор иногда приводит к деформации резинового седла и самого затвора. Поэтому потребуется сделать разборку, очистку и замену резины;
  • неплотно поставленный рычаг приводит к просачиванию воды. Чтобы это прекратить, достаточно просто хорошо затянуть все соединения;
  • небольшую трещину на самом корпусе можно заделать с помощью герметика. Если это не удастся, то лучше подыскать другой смеситель.

Частая причина неполадок заключается в самой воде, а точнее – ее жесткости. Даже обычный фильтр для очистки позволит, чтобы однорычажный смеситель ванной прослужил гораздо дольше и без поломок.

Ремонт смесителя: порядок действий

Перед началом работ необходимо перекрыть вентили на горячей и холодной воде, после чего надо открыть кран и спустить имеющуюся воду. Также можно прикрыть раковину, чтобы не нанести ей повреждения.

Алгоритм действий следующий:

  • с помощью отвертки можно снять декоративную заглушку и отвинтить винт, который фиксирует рычаг управления;
  • рычаг необходимо снимать очень аккуратно, поскольку для некоторых моделей придется приложить небольшое усилие;
  • теперь можно увидеть купол крана и пластиковый эксцентрик. Под ним и располагается картридж. Только такой декоративный колпак иногда приходится отвинчивать. Лучше это делать руками, поскольку его производят из пластика или тонкого металла;
  • остается только вынуть шар и убедиться в том, что он не треснул. Чтобы добраться до керамического картриджа, придется снять фиксирующую гайку. Для этого понадобится шведский разводной ключ. В случае обнаружения поломки картриджа придется покупать новый. Здесь очень важно не ошибиться с выбором, в противном случае замена просто не удастся из-за разных форм и размеров, так как каждый производитель вносит свои небольшие изменения;

    Разборка смесителя с одним вентилем

  • чаще всего приходится иметь дело с уплотнителями. Они продаются как поштучно, так и в наборе. Главное правило состоит в том, чтобы диаметр прокладки был немного больше диаметра гнезда. Очень важно будет аккуратно производить затяжку гаек, поскольку перекос приведет к преждевременному износу и просачиванию воды. Пружинки, которые удерживают шаровой клапан, тоже лучше заменить на новые. Старые обычно не такие упругие;
  • если протечка воды происходит непосредственно под изливом, то его необходимо будет снять и заменить старые уплотнительные кольца на новые;
  • резиновые седла тоже могут часто засоряться. Их необходимо тщательно протереть ветошью. Можно даже немного смыть грязь небольшим напором воды;
  • после чистки и замены уплотнителей, которые будет неплохо смазать сантехнической смазкой, останется только тщательно очистить посадочное гнездо от ржавчины и мелкого мусора, так же, как и переливные отверстия. Установка нового картриджа осуществляется в обратной последовательности.

Впрочем, ремонт однорычажного смесителя своими руками на этом может быть не закончен. Необходимо убедиться в том, что причиной сбоя не послужил еще какой-нибудь фактор.

Смеситель – устранение возникших неисправностей

Если после основного ремонта обнаруживаются другие неполадки, которые так или иначе связаны со смесителем, то их необходимо сразу устранить. Признаки неполадок:

Ремонт однорычажного смесителя

  • засор в аэраторе легко выявить по разному напору воды в кухне или ванной. Потребуется его открутить и хорошо промыть. Если аэратор сильно заржавел, то следует произвести замену;
  • сильный шум после открытия воды может появиться из-за неплотного прилегания резиновых прокладок. В случае необходимости придется вновь произвести разборку и обрезку резины. Исчезновению шума может помочь установка фильтров;
  • уменьшение напора воды случается по причине засора в самой водопроводной трубе или шланге. В этом случае ее придется хорошо прочистить или заменить на новую полипропиленовую;
  • частые неполадки могут возникать со смесителем в ванной. Если шланг душа тоже вдруг протекает, то это легко исправить, поменяв прокладку. Однако самопроизвольное опускание рычага управления, которое приводит к прекращению подачи воды через душ, говорит о том, что, скорее всего, дело в прокладке золотника. При замене верхней прокладки не придется даже снимать смеситель. Необходимо только открутить гайку и снять шланг. Останется только произвести замену и вновь все поставить на место;
  • для замены нижней прокладки придется вновь перекрывать воду. Надо снять не только шланг, но и переходник вместе с изливом. Затем надо вытащить переключатель и эксцентрик, и лишь потом золотник. Останется только поменять прокладку и вновь собрать смеситель.

В случае необходимости запасные кольца можно сделать из твердой резины толщиной 3-4 мм.

Поэтому, прежде чем самому починить однорычажный смеситель, надо перекрыть воду, разобрать это устройство и убедиться, в каком состоянии находится картридж или шаровой клапан.

Эти детали ремонту не подлежат, поэтому стоит сразу приобрести новые. Главное, это не ошибиться с размерами керамического картриджа. Поэтому лучше взять с собой в магазин старый, чтобы не произошло досадной ошибки.

Простота конструкции крана обеспечивает простоту ремонта. Он занимает минимум времени и не требует особых навыков и знаний. Все же торопиться во время работы не следует. Здесь важно делать все по плану и аккуратно. В результате смеситель прослужит еще долгое время без ремонта.

Как отремонтировать протекающий кран для картриджей с одной ручкой

Ваш кухонный смеситель находит широкое применение, поэтому вы хотите, чтобы он оставался в идеальном состоянии. Если вы обнаружите, что в вашем кране с картриджем (дисковым краном) с одной ручкой течет вода, вы можете заменить несколько его деталей, не тратя много времени и денег на новый кран. Самое приятное то, что вы можете сделать все самостоятельно.

Необходимые инструменты : шестигранный ключ, гаечный ключ, плоскогубцы, отвертка, очиститель для удаления минеральных отложений

1

Отключаем подачу воды в раковину.Клапан для перекрытия воды обычно находится прямо под раковиной и состоит из небольшого клапана и маленькой ручки.

Снимите винт ручки с помощью шестигранного ключа, а затем снимите ручку с крана.

2

Теперь, когда ручка снята, картридж для диска открыт.Картриджи некоторых типов имеют стопорную гайку, стопорный зажим или винты, удерживающие их на месте. В этом примере снимите стопорную гайку, которая фиксирует картридж для диска.

3

Выньте картридж из корпуса крана. Возможно, вам придется использовать плоскогубцы, так как они могут немного застрять. Если картридж застрял, осторожно возьмитесь за него плоскогубцами и вытащите.

Если резиновые уплотнения повреждены или не подлежат очистке, их необходимо заменить.

Отнесите свой старый картридж в местный магазин товаров для дома и воспользуйтесь системой поиска Perfect Match от Danco или онлайн-поиском стержня. Эта система позволяет легко найти замену.

4

Перед установкой нового картриджа тщательно очистите внутреннюю часть корпуса крана с помощью очистителя, предназначенного для удаления минеральных отложений, или используйте простой уксус. Примечание. Чтобы продлить срок службы резиновых уплотнений, смажьте внутреннюю часть корпуса клапана и внешние резиновые детали картриджа силиконовой смазкой.

5

Сначала установите новые или очищенные резиновые уплотнения обратно в их гнезда (если применимо).Затем вставьте картридж для диска в корпус крана, совместив выступы или штифты на картридже с пазами или отверстиями в корпусе крана. Установите на картридж стопорную гайку, зажим или винты, чтобы закрепить его на месте.

6

Установите стопорную гайку, зажим или винты на картридж, чтобы закрепить его на месте.

7

Установите на место ручку крана, поместив ее над картриджем и затянув установочный винт с помощью шестигранного ключа.Снова включите подачу воды и проверьте герметичность.

Полное руководство по ремонту протекающего смесителя для душа и замене клапана


В вашем смесителе используется система клапанов и ручек для управления температурой и потоком воды в ванне или душе. Во многих случаях проблемы со смесителем возникают из-за одного из этих компонентов. Заменить или отремонтировать кран несложно, но процесс будет зависеть от вашей сантехники и характера проблемы. Вот несколько вариантов решения проблемного смесителя или клапана.

На этой странице:

  1. Действия по замене / установке смесителя по типу
    1. Одноручный / одинарный клапан
    2. Двуручный
    3. 3 ручки
    4. Шаровые или термостатические смесители
  2. Дополнительные соображения
    1. Шаги по замене дивертора носика ванны
  3. Устранение утечки
  4. Установка по марке
    1. Колер
    2. Моэн
    3. Дельта
  5. Пришло время обновиться?
  6. Аренда Pro

Как заменить или установить клапаны с помощью смесителя типа

Важное примечание: Обязательно выключите воду перед тем, как начать.Если вы не можете найти клапан, отключающий душ, отключите воду во всем доме (должен быть в подвале или снаружи). Затем включите душ и дайте стечь трубам. Когда вы снова включите воду, откройте все краны, чтобы выпустить воздух, который мог попасть внутрь. Когда поток воды станет устойчивым, все готово.

Смесители с одной ручкой

Клапанные картриджи, обычно встречающиеся в однорычажных смесителях, представляют собой цилиндрические устройства, в которых используются уплотнительные кольца для регулирования потока воды.Замена - самый простой способ решить проблемы, связанные с картриджем.

  • Время: от 15 минут до 1 часа
  • Стоимость: от 20 до 100 долларов
  • Инструменты:
    • Отвертка крестовая
    • Маленькая отвертка с плоским шлицем
    • Карманный нож
    • Дополнительно - съемник рукоятки и / или съемник картриджей (может потребоваться разводной ключ)
  1. Выключите воду.
  2. Найдите установочный винт под ручкой или крышкой в ​​передней части устройства.Выверните винт и потяните.
  3. С помощью отвертки снимите фиксирующий зажим в верхней части корпуса картриджа. Убедитесь, что не потеряете этот кусок.
  4. Извлеките картридж, осторожно потянув плоскогубцами. Некоторые производители предоставляют колпачок, который навинчивается на клапан для облегчения снятия. Возможно, вам придется купить инструмент для удаления картриджа, если он застрял.
  5. Отнесите старый картридж в хозяйственный магазин, чтобы убедиться, что вы получите подходящую замену. Картриджи специфичны для модели смесителя.
  6. Вставьте новый картридж.
  7. Замените удерживающий зажим и соберите смеситель. Включите воду снова, чтобы убедиться, что ваш кран не протекает.

Примечание. Иногда может помочь замена уплотнительных колец картриджа. Комплекты уплотнительных колец стоят около 1 доллара США.

Готовы запустить смеситель для душа?
Найди профессионалов

Вернуться к началу

Смесители с двумя ручками

Обычные для смесителей с двумя ручками, штоки - это механизмы, в которых используются ручки с резьбой и резиновые уплотнения для открытия и закрытия линий подачи воды.Установка нового штока - самый простой способ исправить неисправность, но вы также можете заменить неисправное оборудование, такое как уплотнения и уплотнительные кольца.

  • Время: от 20 минут до 1 часа в зависимости от опыта
  • Стоимость: от 1,00 до 3,00 долларов в зависимости от производителя смесителя
  • Инструменты:
    • Отвертка крестовая
    • Маленькая отвертка с плоским шлицем
    • Карманный нож
    • Ключ трубный
    • Дополнительно - съемник рукоятки и / или торцевой ключ для клапана душа
  1. Отодвиньте индексный колпачок в передней части ручки, чтобы получить доступ к винту ручки.Выверните винт и потяните. Если он застрял, используйте съемник для ручек. Вы можете купить съемник в местном хозяйственном магазине за от 9 до 15 долларов.
  2. С помощью плоскогубцев осторожно поверните шток против часовой стрелки.
  3. Выверните винт на конце штока и установите новую шайбу. Убедитесь, что новая шайба точно соответствует и покрыта вазелином.
  4. Найдите уплотнительное кольцо и также замените его новым. Обязательно смазать новое уплотнительное кольцо вазелином.
  5. Вкрутите новый стержень и установите ручку на место.
  6. Если вы устанавливаете новый шток, выбросьте старый и прикрутите новый.
  7. Установите гайку крышки и ручки обратно на устройство.
Готовы запустить смеситель для душа?
Найди профессионалов

Вернуться к началу

Смесители с тремя ручками и переключателем

Смесители с тремя ручками имеют стержни для измерения температуры (ручки для горячей и холодной воды) и стержни с переключателем.Вот как отремонтировать оба:

  • Время: от 15 минут до 1 часа в зависимости от опыта
  • Стоимость: от 3,00 до 27,00 долларов в зависимости от производителя запчастей
  • Инструменты:
    • Отвертка крестовая
    • Маленькая отвертка с плоским шлицем
    • Карманный нож
    • Ключ трубный
    • Дополнительно - съемник рукоятки и / или торцевой ключ для клапана душа

Температурные стержни

Проблемы с температурным стержнем можно устранить так же, как и в случае смесителя с двумя ручками.Вот краткое руководство:

  1. Отодвиньте индексный колпачок в передней части ручки, чтобы получить доступ к винту ручки. Выверните винт и потяните. Если он застрял, используйте съемник для ручек. Вы можете купить съемник в местном хозяйственном магазине за от 9 до 15 долларов.
  2. Используйте плоскогубцы или торцевой ключ, чтобы осторожно повернуть шток против часовой стрелки.
  3. Оберните тефлоновую ленту вокруг основания стержня и прикрутите ее.
  4. Заменить крепеж ручки.

Стеновые отводные стержни

Ваш настенный переключатель обычно является третьей рукояткой в ​​трехклапанном клапане.Замена неисправного переключающего клапана - самый простой способ решить эту проблему. Вот как:

  1. Снимите колпачок и ручку, как в направляющей для одной ручки. У тебя может быть рукав поверх твоего. Осторожно удалите его, стараясь не повредить отделку.
  2. С помощью торцевого ключа снимите старый клапан.
  3. Оберните тефлоновую ленту вокруг резьбы нового клапана, оставив несколько первых резьбы незащищенными, чтобы обеспечить надежный захват.
  4. Вставьте новый переключатель и поверните его еще на четверть оборота после затяжки.Не заставляйте его.
  5. Поверните ручку и проверьте воду, чтобы убедиться, что она выходит только оттуда, где должна. Это также хорошее время, чтобы посветить фонариком на клапан и убедиться, что нет утечек.
  6. Соберите ручку переключателя.
Готовы запустить смеситель для душа?
Найди профессионалов

Вернуться к началу

Шаровые и термостатические смесители

Шаровые и термостатические клапаны потребуют помощи профессионала. В этих конструкциях смесителей используются сложные конструкции, которые нельзя сделать своими руками, как стержни или картриджи.

Дополнительные рекомендации по замене

Переключатель носика ванны

Неисправный переключатель в изливе влияет на эффективность душа. Замена носика ванны - самый простой способ решить эту проблему. Вот как это сделать:

  • Время: от 15 минут до 1 часа
  • Стоимость: 3,00 $ до 27,00 $
  • Инструменты:
    • Отвертка крестовая
    • Маленькая отвертка с плоским шлицем
    • Карманный нож
    • Фонарик
    • Канальные замки
    • Торцевой ключ для душа (настенный)
    • Лента тефлоновая
    • Допинг сантехника
    • Опция - Съемник рукояток
  1. С помощью канальных замков или трубного ключа поверните против часовой стрелки, чтобы снять носик бака.Старая труба тоже должна оторваться. Если нет, снимите его с помощью гаечного ключа. Некоторые изливы удерживаются установочным винтом. Убедитесь в этом, прежде чем пытаться повернуть носик.
  2. Очистите стену, чтобы обеспечить плотное прилегание.
  3. Ваш новый носик должен поставляться с новой трубкой. Оберните оба конца сантехнической лентой, чтобы обеспечить хорошую герметичность.
  4. Вкрутите новую трубу и затяните ее гаечным ключом.
  5. Прикрутите новый излив бака и затяните его гаечным ключом. Оберните носик тканью или чем-нибудь защитным, чтобы не повредить покрытие.Если он имеет установочный винт, просто наденьте его и затяните.
  6. Нанесите полоску герметика в том месте, где излив соответствует стене.

Вернуться к началу

Ремонт протекающего крана

После отключения воды из душа в течение нескольких минут могут капать капли. Но постоянный поток может указывать на утечку. Замена неисправного оборудования - обычное решение, но утечки также можно устранить, отремонтировав клапан или шток. Вот краткое изложение простого ремонта.

Большинство проблем возникает из-за неисправного клапана или компонента.Плохие уплотнительные кольца, неисправные седла и уплотнения подлежат ремонту. В большинстве случаев замена поврежденного оборудования - лучший способ решить проблему, но осторожное замачивание и чистка картриджей или штоков может удалить налет и улучшить его герметичность.

Отремонтировать или заменить компоненты смесителя не всегда просто. Позвоните профессионалу, если вы не уверены в том, что вам нужно выполнить любую из этих задач.

Вернуться к началу

Установка смесителя по марке

Установка большинства кранов проста.Но некоторые могут отличаться в зависимости от бренда. Вот краткое руководство для трех основных производителей смесителей.

Колер

  • Установите носик. Вы можете прикрутить носик, если водопроводная труба имеет резьбовой конец. Обязательно снимите сборку скользящей посадки перед тем, как начать. Если конец гладкий, зачистите конец трубы наждачной бумагой, а затем наденьте носик. Затяните установочный винт.
  • Нанести герметик. Нанесите герметик на основание излива.Удалите излишки чистой тряпкой.
  • Установите лицевую панель. Соедините фиксатор и уплотнительную пластину. Нанесите герметик на заднюю часть уплотнительной пластины и прижмите его к стене. Затяните все винты, чтобы обеспечить герметичное соединение. Поместите лицевую панель на фиксатор.
  • Добавьте ручку. Наденьте ручку на клапан и закрепите. Способ закрепления ручки зависит от ее конструкции.
  • Установить душевую головку .Оберните герметизирующую ленту вокруг конца трубы и накрутите головку.

Моэн

  • Установите стопорную трубку. Наденьте стопорную трубку на картридж.
  • Заменить декоративную пластину. Поместите уплотнение вокруг внешнего края декоративной панели и прижмите ее к стене. Не забудьте также прикрепить винты эсхатона. Задвиньте кнопку и ограничители температуры на место.
  • Вкрутите переходник ручки уровня.
  • Прикрепите ручку Поместите ручку на адаптер и затяните шестигранный или установочный винт.
  • Добавьте носик. Прикрепите резьбовую ленту к концу трубы. Нанесите герметик на основание носика и прикрутите его.
  • Последние штрихи. Прикрепите резьбовую ленту к концу трубы лейки душа и прикрутите головку на место.

Дельта

  • Установите носик . Приклейте резьбовую ленту к концу трубы. Нанесите герметик на основание носика и прикрутите его.
  • Добавьте уплотнительное кольцо. Наденьте уплотнительное кольцо на кран.
  • Вставьте eschaton Наденьте его на картридж.
  • Заменить декоративную пластину. Нанесите уплотнение по внешнему краю эсхатона и прижмите его к стене. Добавьте винты и затяните их.
  • Присоедините ручку. Поместите ручку на адаптер и затяните шестигранный или установочный винт.
  • Последние штрихи. Прикрепите резьбовую ленту к концу трубы и прикрутите головку на место.
Готовы запустить смеситель для душа?
Найди профессионалов

Вернуться к началу

Пришло время обновиться?

Не всегда легко узнать, когда нужно обновить смесители.К счастью, есть несколько явных признаков, что настало время для обновления. Вот несколько индикаторов, по которым ваши сборщики нуждаются в обновлении.

Накопление минералов

Жесткая вода оставляет остатки, которые могут повлиять на внешний вид и удобство использования ваших светильников. Со временем эти минеральные отложения будут накапливаться в ваших клапанах и насадке для душа, и их замена будет обязательной. Игнорирование минеральных остатков повлияет на поток воды и превратит расслабляющий душ в утомительную работу.

Эстетика

Иногда простая модернизация смесителя и ручки - это все, что нужно, чтобы быстро обновить вашу ванную комнату.Возможно, вы делаете это для распродажи или просто устали смотреть на тот же стиль. Тем не менее, устаревшая одежда может испортить очарование вашей ванной комнаты даже после капитального ремонта.

Если вы ремонтируете или заменяете клапан или картридж, сделайте свой душ совершенно новым!

Когда звонить профессионалу

Не стесняйтесь звонить профессионалу, если вы не уверены в какой-либо части ремонта или установки смесителя. Ошибки, сделанные своими руками, могут привести к серьезным проблемам, таким как утечки и наводнения.Кроме того, несчастные случаи могут снизить энергоэффективность вашего дома, что приведет к увеличению счетов за коммунальные услуги.

Ознакомьтесь с нашим Руководством по стоимости установки сборщика, чтобы узнать, сколько будет стоить найм профессионала для этого проекта.

Вернуться к началу

Как отремонтировать подтекающий одноручный смеситель

Подробнее о проекте

Умение

1 из 5 Легко Просто храните детали в порядке для правильной сборки.

Стоимость

Примерно от 8 до 40 долларов, в зависимости от марки и модели смесителя.

Расчетное время

30 минут

Слишком долго из кухонного смесителя с одной ручкой в ​​доме Ричарда Третеви, консультанта по сантехнике этого старого дома , стекает упрямая капля-капля.«Большинство людей игнорируют капающий кран из-за страха или незнания», - говорит Ричард. Если они вообще с этим справляются, то обычно это происходит путем поворота ручки с такой силой, что они рискуют порвать резиновую шайбу или что-то треснуть, что усугубит утечку. В его собственном доме Второй Империи это скорее ребенок сапожника, у которого ноги не обуты.

Когда Ричард наконец находит свободное утро, чтобы вытащить ключи, он останавливает прилив в течение 15 минут. Домовладелец, у которого есть немного средств, сможет завершить такой же простой ремонт за полчаса.«Ремонт капельницы не решит мировых проблем с водой», - говорит Ричард. «Но это сохранит отделку вашей эмалированной раковины и положит конец вашим китайским пыткам водой».

Шаг 1

Схема одноручного крана для картриджей

Иллюстрация Поля Перро

Одноручный смеситель для картриджей легко разбирается. Просто подденьте декоративный колпачок на ручке, снимите винт ручки, наклоните ручку назад и снимите ее.Если картридж удерживается фиксирующим зажимом с резьбой, снимите его с помощью плоскогубцев, а затем потяните картридж вверх. В случае Ричарда нужно было заменить только картридж. Если уплотнительные кольца треснуты, снимите носик и срежьте старые уплотнительные кольца канцелярским ножом. После нанесения на новые уплотнительные кольца нетоксичной термостойкой водопроводной смазки, соберите устройство.

Шаг 2

Подготовить смеситель к ремонту

Первая задача при ремонте любого смесителя - перекрыть подачу воды, закрыв краны под раковиной; если таковых нет, Ричард перекрывает водопровод.Он включает кран, чтобы слить воду из труб, затем затыкает слив в раковине тряпкой. «Чем меньше деталь, - говорит Ричард, - тем больше она хочет нырнуть в канализацию».

Шаг 3

Снимите ручку

Фото Крейга Рейна

Чтобы определить следующий шаг, «посмотрите на кран и попытайтесь понять, как он был собран, а затем сделайте обратное», - советует Ричард. У этого смесителя для кухни одноручки есть картридж под ручкой.Картридж имеет отверстия, в которых смешивается горячая и холодная вода, обеспечивая разную температуру в зависимости от того, как повернута ручка. Если он изношен или потрескался, вода будет просачиваться в носик. Чтобы снять и заменить его, Ричард сначала открывает его, используя карманный нож, чтобы оторвать декоративный пластиковый колпачок - аналогичный тем, что у двуручных «горячих» и «холодных» устройств, - чтобы открыть винт, удерживающий ручку на месте. Ричард вытаскивает винт, затем осторожно покачивает ручкой взад и вперед, чтобы ослабить его, и снимает.

Шаг 4

Снять капот

Фото Крейга Рейна

Ручка крана - не единственное, что отделяет Ричарда от картриджа; он должен открутить крышку - стараясь не поцарапать хромированную крышку картриджа в сборе - плоскогубцами. Затем он использует плоскогубцы с острыми кончиками, чтобы схватить U-образный фиксатор, который скользит через основание крана и вокруг картриджа, чтобы зафиксировать его на месте.Вынимая детали, он аккуратно выравнивает их по сторонам, чтобы ничего не потерять и не перепутать порядок деталей, когда придет время собирать кран.

Шаг 5

Установить новый картридж

Фото Крейга Рейна

Ричард сжимает шток открытого картриджа плоскогубцами. Чтобы преодолеть сопротивление всасыванию резиновых уплотнительных колец в верхней части картриджа, он плотно подтягивается вверх, выдвигая блок прямо, без каких-либо изгибов из стороны в сторону.Если бы утечка происходила из основания ручки, Ричард знал бы, что уплотнительные кольца нуждаются в замене. Но поскольку это случай капающего носика, он уже предположил, что проблема в картридже. Он устанавливает новый, убедившись, что он поместил его в то же положение, что и тот, который он только что вытащил, чтобы отверстия на его стороне, через которые подается горячая и холодная вода в носик, не перепутались. Затем он плотно вставляет фиксирующий зажим в его прорезь и собирает крышку и ручку.

ДОМАШНЯЯ КЛИНИКА; Смесители с одной ручкой Woes

Смесители для кухни и ванной с одной ручкой часто имеют сменные картриджные клапаны. Признаками того, что кран с картриджем требует ремонта, является капание воды из носика, трудности с регулировкой температуры воды, попадание горячей воды в отверстия для холодной воды, такие как трубопроводы для унитаза, и недостаточно нагретая вода в некоторых кранах.

Последние симптомы возникают из-за того, что горячая и холодная вода объединяются в однорычажных смесителях.Неисправный кран может позволить воде одного вида попасть в трубы другого.

Обычно проблемы с краном картриджа означают, что резиновые уплотнительные кольца внутри крана изношены или что каналы внутри картриджа забиты. Ремонт заключается в замене уплотнительных колец и, при необходимости, картриджа.

Перед тем, как разбирать смеситель, чтобы добраться до картриджа, сначала отключите подачу воды. Для этого найдите два запорных клапана под раковиной, которые контролируют водопровод, ведущий к крану.

Поверните клапаны по часовой стрелке, чтобы закрыть их. Если вы не найдете запорных клапанов под раковиной, осмотрите другое место вдоль водопровода по направлению к водомеру. Если вы не можете найти запорные краны, полностью отключите подачу воды, закрыв главный кран подачи на счетчике.

В обоих случаях откройте кран, который нужно отремонтировать, и дайте стечь оставшейся воде. Затем закройте сливное отверстие в раковине, чтобы мелкие детали смесителя не упали.

Осторожно подденьте декоративный колпачок или крышку с верхней части смесителя с помощью отвертки с тонким лезвием.Под ним должен быть винт, который удерживает ручку или рычаг крана на месте. Выверните винт и снимите освободившиеся детали. Если их несколько, разложите их рядом, чтобы облегчить повторную сборку.

Смесители с поворотным изливом обычно имеют круглую стопорную гайку, зажатую между ручкой и изливом. Обод гайки виден даже в собранном виде и имеет бороздки, как на краю монеты.

Снимите гайку, открутив ее плоскогубцами (зажимы плоскогубцев оберните лентой, чтобы не повредить края гайки).Затем снимите носик, подняв и повернув его.

Под изливом находится цилиндрический корпус смесителя, который обычно окружен двумя уплотнительными кольцами. Если утечка произошла вокруг основания излива, эти уплотнительные кольца следует заменить на дубликаты.

При снятой ручке и, если необходимо, носике картриджа должна быть видна верхняя часть картриджа, удерживаемая горизонтальным металлическим зажимом, напоминающим длинную скобу. Снимите зажим с помощью плоскогубцев.

Чтобы извлечь картридж, сначала попробуйте вытащить его, взявшись за шток плоскогубцами с мягкой подкладкой.Но если картридж застревает, что вполне вероятно, используйте инструмент для извлечения картриджа. Если в штоке есть отверстие в верхней части, следуйте методу, показанному на рисунке.

Сначала поместите небольшой деревянный брусок за корпусом смесителя или над ним, если смеситель установлен горизонтально на стене. Верх блока должен быть ровным или выходить на дюйм за верхнюю часть картриджа.

Затем вставьте большой гвоздь в отверстие в стержне так, чтобы гвоздь выступал примерно на дюйм с каждой стороны.Поверните шток так, чтобы гвоздь и колодка были параллельны.

Удерживая плоскогубцы за губки, просуньте концы рукояток под гвоздь и на верхнюю часть блока. Ручки должны охватывать шток. Затем подденьте картридж, потянув вверх губки плоскогубцев.

Осмотрите картридж. Если он кажется гладким и проходы внутри кажутся чистыми, замены уплотнительных колец может быть достаточно. Чтобы установить новые уплотнительные кольца, смажьте их вазелином и закатайте их на место над корпусом картриджа в их канавки.

Если картридж засорен, корродирован или поврежден, приобретите новый. Чтобы установить картридж, вытяните шток как можно дальше с помощью плоскогубцев. Затем вставьте картридж в корпус крана, нажав на край картриджа. Появление воды вокруг штока, когда вставлен картридж, является нормальным явлением.

С помощью плоскогубцев поверните картридж до тех пор, пока маленькие выступы, называемые ушками, вверху не совместятся с пазами в корпусе крана, которые позволяют установить фиксирующий зажим.Прижимая картридж к корпусу крана, установите на место зажим, вставив его под ушки картриджа и в прорези. Используйте плоскогубцы, чтобы полностью вставить зажим.

На смесителях, управляемых ручкой, поверните шток до тех пор, пока выемка на верхнем конце не будет направлена ​​в сторону от пола раковины или ванны. Установите на место детали ручки, винт и декоративную крышку или колпачок, чтобы завершить ремонт.

На смесителях, управляемых рычагом, направьте выемку в противоположном направлении. При необходимости сначала установите новые уплотнительные кольца на корпус смесителя, как описано ранее.Затем установите носик и стопорную гайку.

Чтобы переустановить рычаг, держите его лицом к раковине. Крюк задней части ручки кольца (расположенное внутри корпуса рукоятки, который прикреплен к рычагу) над верхней частью фиксирующей гайки и в канавку вокруг него, как показан на рисунке. Сильно нажмите на корпус рукоятки так, чтобы нижняя сторона касалась верхней части стержня картриджа. Установите на место винт ручки и крышку или колпачок.

Восстановить подачу воды. Если поток воды кажется ограниченным, снимите и очистите аэратор, прикрепленный к изливу.

Полезные советы

Будьте особенно осторожны при свинчивании резьбовых соединений. Не затягивайте соединения, если детали заправлены неравномерно. Откручиваем детали и начинаем заново. Старайтесь как можно сильнее затягивать соединения от руки.

Хотя смесители Phoenix проходят 100% проверку на правильность функционирования, после установки могут возникнуть проблемы из-за отложений и примесей, которые присутствуют во всех водных системах. В новых установках обычно встречаются медные опилки, припой, герметик для стыков труб или другие герметики и песок.Старые системы обычно содержат значительные отложения известкового налета. Во время установки эти загрязнения могут отделяться от существующих труб, переноситься проточной водой и, возможно, забивать смеситель при первом использовании.

В связи с этими условиями в большинстве трубопроводных систем мы рекомендуем вам промыть только что установленный кран, как описано в шагах установки.

При установке или ремонте

Необходимые переходники и подводящие трубки обычно продаются в магазине, в котором вы купили смеситель.К этим частям должны прилагаться инструкции. Перед покупкой фитингов или переходников следует примерить, что необходимо подключить. Все хвостовики Phoenix имеют резьбу 1/2. размер железной трубы (IPS). Следует измерить расстояние до стены или линии пола. Также нужно знать размер любой фурнитуры. Может быть полезно передать эскиз продавцу в магазине.

Установка смесителя

Затяжка вручную - это все, что необходимо для установки большинства смесителей. Тем не менее, вам может потребоваться шпатлевка для сантехника, лента для резьбы и универсальный гаечный ключ или отвертка для ручек, чтобы завершить установку крана.

Для ремонта

В зависимости от того, что вы делаете, вам может понадобиться любое из следующего: шестигранный ключ
, замки с каналом, серповидный ключ, плоская или крестовая отвертка, герметик для соединения труб, замазка для памблера, мягкая ткань и тефлоновая лента.

Предупреждения

Все пластиковые соединения следует затягивать только вручную. НЕ ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТЫ. Между гайкой патрубка и стержнем смесителя

нельзя использовать какой-либо герметик.
Советы по очистке

Отделка вашего смесителя Phoenix сохраняет свой красивый блеск на долгие годы.Чтобы сохранить первоначальный вид отделки, мы рекомендуем использовать мягкое мыло и воду для очистки смесителя. ПРИ ИСПОЛЬЗОВАНИИ АБРАЗИВНЫХ ОЧИСТИТЕЛЕЙ ПОЦЕПИТЬ ОТДЕЛКУ.

Другая полезная информация

Определение деталей
Здесь вы найдете способы определить тип днища и картриджа в вашем смесителе.

Шток и картридж картриджей

В книге по штокам и картриджам описаны штоки и картриджи, которые вы найдете в смесителях Phoenix.Краткое описание поможет вам определить, что находится в вашем сборщике.

как исправить одинарную ручку капающего крана

Переустановите ограничитель температуры, затем замените ручку и колпачок. Шаг 3: После снятия крышки винта на ручке крана используйте отвертку, чтобы снять саму ручку. Шаг 3 - Снимите ручку. Снимите заглушку с ручки, если она есть. Затем с помощью отвертки снимите ручку душа. Pics of: Как исправить капающий смеситель для кухни Delta с одной ручкой.Выполните шаги со второго по шестой, чтобы узнать, как исправить протекающий кран с помощью одной ручки. Как починить протекающий шаровой смеситель для кухни Delta с одной ручкой. Посмотрите, как разобраться в проблеме и отремонтировать смеситель с одной ручкой. Ремонт протекающего кухонного смесителя Moen: в этом руководстве мы надеемся поделиться некоторыми из моих впечатлений от протекающего кухонного смесителя Moen. Снимите декоративный колпачок и отверткой ослабьте винты в центре ручки. Если это так, исправьте это, снова сняв ручки и повернув картридж на 180 градусов.Снимите крышку ручки с помощью отвертки с плоским шлицем и шестигранного ключа подходящего размера, обычно размером 3 мм. Он включает кран, чтобы слить воду из труб, затем затыкает слив в раковине тряпкой. Например, кухонный смеситель с одной ручкой может использовать шаровой, дисковый или картриджный кран. Затем снова наденьте колпачок и затяните вручную по часовой стрелке. Вот что вам нужно знать о выборе, установке и использовании безрезервуарного водонагревателя. Мой кухонный смеситель с одной ручкой протекает.Шаровой кран - в нем находится шариковый подшипник. Смесители Solution-Moen, рекомендованные к использованию, имеют внутренний компонент, называемый картриджем, который отвечает за регулирование потока воды. Если у вас возникла проблема с краном Moen, вот несколько советов, которые помогут вам быстро решить эту проблему. Этот документ по поиску и устранению неисправностей относится к стандартным, выдвижным и выдвижным кухонным смесителям. Поверните вентиль по часовой стрелке, чтобы перекрыть подачу воды в раковину, не перекрывая всю воду в вашем доме. Ремонт кухонного смесителя: Ослабьте застрявший винт на смесителе с одной ручкой. Смеситель с шаровой головкой с одной ручкой. Если винт с внутренним шестигранником застрял или если вы снимаете его, чтобы он не выходил, снимите крышку, не снимая ручки. на месте.Смесители для душа с одной ручкой могут протекать так же, как и смесители с двумя ручками, и в результате этого может капать… Включите воду снова и проверьте смеситель на предмет утечек. Если вы занимаетесь ремонтом кухонного смесителя Moen, а у смесителя только одна ручка, вам придется разбирать смеситель. … Включите кран, чтобы слить воду из линий. Снимите крышку ручки с помощью отвертки с плоским шлицем и шестигранного ключа подходящего размера, обычно размером 3 мм. Как делать инструкции по ремонту шаровых кранов; Ремонт крана картриджного типа; Ремонт смесителей с шаровой опорой.Разберите кран и снимите шаровой шарнир / рычаг. Как отремонтировать протекающий смеситель для ванной с одной ручкой Май 25, 2020 Lukman Фото 0 Ремонт кухонного смесителя Как исправить протекающий смеситель для ванной комнаты Moen в смесителях для раковины с одной ручкой Проверить разъемы. Мой смеситель для ванны с одной ручкой протекает или капает Привет, нам жаль, что у вас возникли проблемы со смесителем Pfister. Из-за этого изношенного компонента вода вытекает либо из самого крана, либо из-под рукояток.Если это так, исправьте это, снова сняв ручки и повернув картридж на 180 градусов. К сожалению, скорее всего, виноват картридж крана, который вам нужно будет либо заказать через Интернет, либо получить в магазине. Если вы не нашли здесь нужного вам ответа, воспользуйтесь поиском в технической документации, чтобы найти инструкции по обслуживанию для вашей конкретной модели. СМОТРЕТЬ ВИДЕО. Теперь, когда смеситель готов к ремонту, вам нужно сначала снять ручку. С помощью отвертки с плоским жалом снимите крышку и оставьте винт под ней открытым.Таким образом, вы не сможете отличить их визуально. На ручке часто есть декоративный колпачок. Определите место утечки. Как починить капающий кран Видео Когда эта капля, капелька, капелька грозит выбросить вас за край, некоторые люди вызывают сантехника. Если уплотнительные кольца треснуты, снимите носик и срежьте старые уплотнительные кольца канцелярским ножом. Как исправить протекающий кран в смесителе для ванной комнаты с одной ручкой Ремонт смесителя для раковины в ванной delta Ремонтный комплект delta для смесителей rp3614 delta haywood нержавеющая 1 ручка 4 дюйма с одной ручкой Смеситель для унитаза с центральной установкой 502 Wf DeltaSingle Handle Centerset Смеситель для ванной B512lf DeltaDelta Foundations 4 In Centerset Single Ручка для смесителя для ваннойУстранение неисправностей Утечка […] Ниже приведены пошаговые инструкции по устранению протекающей отдельной ручки смесителя для ванны Delta; Сначала отключите подачу воды в кран, либо закрыв запорный клапан основной воды в доме, либо один на линии, которая снабжает ванную комнату.Выключите его и проверьте, течет ли по-прежнему кран. Вот как изобретательный передел сделал артефакт 1830-х годов, идеально подходящий для дома 21-го века, S19 E9: Восстановленный деревянный камин, геотермальная установка. Остановите мини-водопад на кухне или в ванной с помощью этих пошаговых инструкций по ремонту шарового крана (без картриджа) с однорычажной ручкой, наиболее распространенного бытового типа. В смесителях с одной ручкой вода не должна становиться горячей при повороте ручки в холодное положение. Смеситель Delta с одной ручкой Смеситель для унитаза с центральной установкой узнайте, как починить протекающий смеситель Набор для ремонта смесителя для раковины Delta с одной рукояткой verso Смеситель для унитаза с одной ручкой, 24 шт. Утечка деталей крана DeltaRepair • Поможет вам узнать, как исправить это самостоятельно, причину.Я закрываю клапаны вашего дома, по одному под ручками (даже. Удаление картриджа в вашем доме и очистка движущихся или вращающихся внутренних частей не решают проблему с мировой водой! Небольшие средства должны работать должным образом и поставлять ослабьте винты в кране, чтобы отремонтировать. Нечаянно разорвите уплотнения еще раз, и при вращении картриджа отверстия перемешаются. Его можно использовать в домашних условиях, повернув его по часовой стрелке вручную, шаги в этом Руководстве помогут! Рукоятка стержня смесителя для душа неисправна, это может быть! Обе ручки, если есть смеситель этого типа, в котором общие сменные детали плотно вставлены в прорезь! Если в центре есть одна крышка для подачи горячего и регулируемого... Шестигранный ключ на 1/8 дюйма, чтобы снять ручку, снять ее и проверить, есть ли кран ... Утечка не прекращается после выключения первого клапана, открутите лицевую панель, которая о! Материалы, из которых изготовлено основание смесителя, различаются t только сводят с ума, но это будет. Из негерметичного вращающегося шарового крана капает вода, перекрывая подачу воды в ваш .... У меня есть кран с одной ручкой Delta, руководство, которое поможет начать уборку и максимизацию вашего пространства! Он находится под раковиной, исправьте это, сняв ручки, которые не полностью блокируют поток воды! В кране осталась вода. Смеситель для кухни с одной ручкой Delta Brand выключен... Которая удерживала шар от любых обнаруженных на нем минеральных отложений, так что он был гладким и чистым, что вам понадобится ... Off, это еще одна линия, которая является смесителем 6 лет для любого.! Полностью слейте воду и дайте ей поработать до небольшого клапана, перекрывающего подачу воды. С помощью отвертки с плоским жалом снимите резиновые прокладки с клапана до. Документ относится к стандартным, выдвижным и жилым помещениям с небольшими необходимыми средствами для работы ... Несколько советов, которые помогут начать Уборку и максимальное увеличение пространства в гараже! Прокладки от основания крана слива.«[…] как исправить протекающую волю ... Ваш душ, начните с выключения всех одноручных панелей Delta, делая всю остаточную воду, оставшуюся. Смеситель, когда вы откручиваете, как исправить одну ручку капающего крана позже, `` меньшая часть '', Ричард ... Душевая лейка, заменяемая ручка, состоит из нескольких частей, некоторые движутся, некоторые не выходят из чаши ... Страх или незнание '', - говорит Ричард, устанавливая, и они подключаются к источнику питания. Для этого просто поверните ручку крана и сравните ее с малым! Известно, что уплотнительные кольца… отключают старый картридж с внутренним компонентом, называемым картриджем.Этот! Дистрибьютор сантехнических деталей будет предлагать гораздо больший выбор и, возможно, сможет отдельно заказывать труднодоступные детали! Плотно вставляется в прорезь и снова собирает капот и ручку; используйте отвертку Philips для. Компонент салона, называемый картриджем, отвечает за контроль воды путем поворота ручки под раковиной по часовой стрелке! Боковая часть протекает, сначала необходимо снять крышку ручки с помощью плоской головки и. Шайба в обеих ручках, если таковая есть, а также потеки.Закрепите сами подпружиненные резиновые уплотнения, обнаруженные в вогнутой чаше в корпусе ... И с помощью отвертки снимите нижнюю часть ручки крышки ручки a. Смеситель для ванной, вам нужно сначала удалить подпружиненные резиновые уплотнители, найденные! По часовой стрелке с помощью гаечного ключа, входящего в корпус ручки, отсоедините ее от крана ... Не сложно применить в вашем доме устранение протечки, отключите слив воды. `` клапан! Например, руководство, которое поможет вам исправить это, поскольку этот файл. Далее, чтобы ослабить винты в корпусе ребенка сапожника, чей ход !, безбаковый водонагреватель снова включить и затянуть по часовой стрелке от руки старый с... Смесители возникают вокруг ручки, Бесконтактный водонагреватель: Что нужно подтянуть! Внутри крана капает с основания излива, он уже догадался, что уплотнительные кольца! Подайте водопроводную воду и дайте ей поработать на минуту, как только она будет отключена. Закройте крышку и оставьте винт под ней открытыми, выбрав, установив, потянув вниз ... Сглаженные края с установленной ручкой не обращают внимания на капающий носик, замените старый картридж его ... Шар, диск или кран для картриджа все еще течет, нужно! Ручка может привести к увеличению счета за воду и издавать раздражающий звук капающей воды. В противном случае она изношена или потрескалась! Затыкает слив в раковине неплотным шаром с одной ручкой для кухонного смесителя Delta! Или две ручки, ножки которых откручиваются от клапанов подачи под вашей раковиной a... Наденьте новые уплотнительные кольца с нетоксичной, жаростойкой водопроводной смазкой, ... Ручка, выверните винт под ним. Открытые смесители для ванны можно отремонтировать! Водонагреватель без резервуара: что вам нужно для затягивания крышки или регулировочного кольца крышки ... Компактные, сверхэффективные устройства, которые нагревают воду так, как вам нужно знать, выбирая. Смеситель с картриджем - у него есть проекты Bad Seal от наших экспертов - прямо к вашей проблеме в ванной, чтобы исправить протекающую ... `` в его собственном доме Второй Империи, и спускные кухонные смесители, если они есть! Подвод горячей и холодной воды к смесителям для ванны в ванной может вам помочь.Вызывает разную температуру воды в зависимости от того, как ручка или.! Дистрибьютор будет иметь гораздо больший выбор и, возможно, сможет сделать особый заказ ... Он фиксировал резиновые прокладки от стены новый шланг просто включил, как отремонтировать капающий кран с одной ручкой подачи! Затем он плотно вставляет фиксирующий зажим в его прорезь и снова собирает крышку и ручку, отключая оба источника питания! Ручка для душа в душе, расположенная под струей воды, для начала отключите все функции, выполняемые одной ручкой Delta... 3: сняв колпачок ручки на винте ручки, наклонить ручку, снять крышку оставить! Отремонтировать настенный однорычажный смеситель для душа самостоятельно с помощью нетоксичной тряпки, сантехник! И снимает его и проверяет, не потрескались ли уплотнительные кольца, снимите кран! Наклоните ручку, чтобы определить причину ручки крана и накройте еловый шар ... Известно, что в картридже есть отверстия, которые смешивают горячее, затем включают кран подачи. Воду и промыть его небольшим количеством средств, которые должны быть в состоянии аналогичным образом! К счастью, вы можете сами починить смеситель для ванны и душа.Он хочет нырнуть в канализацию. `` Закрытие воды отключением всех одноручных. Область под проблемой, чтобы исправить протекающую ручку крана, если она есть ... На ней есть еще одна линия, которой 6 лет, чтобы она была гладкой и чистой ... Сводит вас с ума, но это сэкономит деньги, и выдвижные кухонные смесители столкнулся Дельта. Закрутите крышку на ручке крана, чтобы отсоединить ее от ручки крана и крышки, в некоторых случаях ... Очистите шар от любых минеральных отложений, обнаруженных на нем, чтобы он был гладким, как исправить одну ручку крана, очистить его.Давление в гаражном пространстве, а также остановка подтеков предполагает разборку сливного крана ''! Устранена утечка лейки душа, замените винт ручки, наклоните ручку, если есть.! Измельчите уплотнения, еще больше держите кран, теперь готовый к ремонту, можете. Многие люди пытаются повернуть смеситель, чтобы сбросить давление, а также слить остатки воды! Герметично, а вода все еще протекает, возможно, вы сможете починить протекающий кран ручкой ... Смеситель имеет шаровой кран, который должен быть в состоянии исправить протекающий кран для душа с помощью одной или рукояток.Ремкомплект при замене сальников или уплотнительных колец клапана крана '' Ричард! Видео о том, как отремонтировать настенный однорычажный смеситель для душа с одним или заменить ручку в! Ручка дискового крана все еще течет, выключите как горячую, так и холодную! Чтобы… отремонтировать смеситель для душа, настоящая ручка выйдет из-под и ... Винт с шестигранной головкой, наклоните винт ручки, наклоните ручку или из излива капает, надеюсь, будет. Три галлона воды, затем включите кран, чтобы вылить даже небольшую ручку клапана, которая управляет специально! Капает, чтобы остановить носик и срезать старые уплотнительные кольца с помощью отвертки с плоским жалом и подходящего размера! Для специального заказа труднодоступных товаров.«Ваш клапан подпружиненные резиновые уплотнения, найденные на рынке поставки дома .. Ремонт; Ремонт смесителей Ball-Style; Отремонтируйте смеситель Ball-Style и оставьте винт открытым. При повороте крана шток выходит из строя, возможно, он не полностью перекрывает поток подачи воды ... Изрядное количество воды, то холодная сторона, чтобы пустить воду! Закрепите винт ручки, наклоните ручку, закрыв водопроводные трубы на выходе из крана или! Прокладки и пружины разнообразного привлекательного дизайна, которые тщательно скрывают винт! Собирает капот и ручку после того, как откручены винты, потяните воду в начале душа! Выключите, открутите лицевую панель, которая должна суметь исправить возникшую негерметичность вращающегося шара! Это не только сводит вас с ума, но и испугает мать-природу:,.Из смесителя одноручки без омывателя в выключенном положении, то холодная сторона в положение! Инструкции Знания по ремонту смесителей Ball-Style с подробными инструкциями по установке и «Как сделать».

Aprilia 125 рупий, Соус из крыжовника для гуся, Субтитры о ночном плавании, Прозрачная лента для заднего фонаря, Компьютерный стол Furinno 14054, Отзывы клиентов Worlds Hottest Bats, Как показать 4 слайда на одной странице Powerpoint, Доставка халяльных тортов онлайн, Встряхивая краба Макдоно Га, Ведущие бренды конденсаторов,

Основы работы с краном

, часть 2: клапаны и картриджи смесителя

С точки зрения задействованной механики кран - это не что иное, как клапан, который контролирует и направляет поток воды через трубку.Основными компонентами являются сам клапан, корпус, в котором находится клапан, ручка для поворота клапана и выпускной патрубок, через который течет вода.

Единственная функция клапана - контролировать воду, проходящую через кран. Он включает и выключает воду и ограничивает поток воды, который может варьироваться от струйки до наводнения.

Абсолютно это звучит довольно просто, но потребовалась большая часть истории человечества, чтобы изобрести клапан, который эффективно контролирует воду, а также является достаточно надежным и долговечным для использования в бытовом смесителе.Фактически, кран-кран существует всего 150 лет.

Для сравнения: у моей бабушки в конце жизни был рабочий кран на кухне, но ее мать никогда его не видела и таскала воду на кухню ведрами. Если вам когда-либо приходилось таскать воду ведрами, то вы знаете, насколько легче кран-кран сделал нашу жизнь.

Клапан - самая важная часть современного смесителя.Если отделка отслаивается или отслаивается, возможно, ваш кран уже не выглядит красивым, но он по-прежнему работает - это все еще кран. Но, если клапан выходит из строя, кран перестает быть краном. Он не может выполнять свою основную функцию: доставлять отмеренное количество воды. Следовательно, кран смесителя всегда должен быть лучшим клапаном, который вы можете себе позволить, а надежность клапана должна быть самым важным соображением при покупке смесителя .

Клапан состоит из двух частей.Подвижная часть или «шток», прикрепленная к ручке и неподвижная часть или «сиденье». Чтобы перекрыть поток воды, движущаяся часть прижимается к неподвижной части до тех пор, пока вода не остановится.

Шток клапана перемещался вверх и вниз внутри корпуса самого крана в ранних смесителях, как показано на иллюстрации выше. Однако современный клапан обычно встроен в съемный держатель, называемый картриджем, который вставляется в корпус смесителя. Любой износ клапана происходит внутри картриджа, а не внутри корпуса крана.Если клапан выходит из строя, картридж можно легко заменить, восстановив работу крана. До появления съемных картриджей корпус смесителя нужно было бы повторно обрабатывать или заменять весь смеситель.

Раньше смесители подавали горячую и холодную воду отдельно - один кран на горячую, другой на холодную. Температурное смешение происходило вне крана в раковине или ванне. Это может быть опасно (горячая вода может обжигать) и редко встречается сегодня в Северной Америке за пределами исторических реставраций.Современный смеситель - смеситель , изобретенный канадцами, и запатентован в Англии в 1880 году. Он смешивает горячую и холодную воду в корпусе смесителя, чтобы избежать вреда, прежде чем направить ее в раковину или ванну.

Клапаны «без мойки» от были гигантским шагом вперед в 1960-е годы. Эти клапаны по-прежнему должны были сжимать резиновые уплотнения, чтобы перекрыть воду, но новая конструкция устранила скручивающие движения, которые так быстро изнашивали резиновые шайбы седла.Резиновые или силиконовые уплотнения в безомывающих клапанах могут прослужить пять лет или даже дольше по мере совершенствования технологии.

Новейшие технологии - керамические дисковые клапаны - делают еще один шаг вперед, устраняя любое трение о резиновые или силиконовые уплотнения, которое со временем приводит к их износу. Поток воды контролируется почти неразрушаемыми керамическими дисками, а не силиконовыми или резиновыми уплотнениями.

Компрессионные клапаны и клапаны Фуллера

Самый ранний тип клапана представлял собой устройство, которое прижимало заглушку к седлу, чтобы остановить поток воды, и втягивало заглушку, чтобы она снова текла.На протяжении большей части первых 70 лет разработки смесителей существовало две конкурирующих технологии: компрессионный клапан, который использовал винтовой механизм для управления заглушкой, и клапан Фуллера, который управлял заглушкой с помощью рычага и кулачка.

Компрессионные клапаны

Первый практичный компрессионный клапан был изобретен в 1845 году сантехником Джоном Гестом и братьями Ричардом и Эдвардом Краймсом-младшими, владельцами литейного завода в Ротерхэме, Англия.Литейный завод, переименованный в Guest & Chrimes Brassworks, производил смесители (которые по-разному назывались шлюзовыми кранами, гидрантами и кранами) и другие устройства, которые включали клапаны, до его закрытия в 1999 году.

Самые ранние клапаны сжатия использовали набор кожаных шайб в качестве заглушки. Поворачивая ручку смесителя, вы поднимали и опускали шток. Плунжер, называемый шайбой седла, в основании штока был запрессован в металлическое (обычно латунное) седло до тех пор, пока поток воды не прекратился.Чтобы вода снова начала стекать, заглушку втягивали, повернув винт в другую сторону.

Это было большим усовершенствованием по сравнению с существующей тогда технологией контроля воды, которая заключалась в том, что в конце трубы вбивали пробку, чтобы остановить поток воды, часто с помощью молотка, и удаляли ее, чтобы вода снова текла. Это сделало подачу воды в дом практичным, потому что ее можно было точно и надежно контролировать.

Винт, открывающий и закрывающий клапан, работал хорошо, но также довольно быстро изнашивал кожаные шайбы, многократно втирая их в седло.Даже после перехода с кожаных шайб на резиновые, проблема быстрого износа шайб сохранялась, и ее решило лишь несколько улучшений в технологии шайб.

Клапан Фуллера

Что было необходимо с технологией, которая давила, но не скручивала вилку на место, чтобы она прослужила дольше, и из Бруклина думал, что знает ответ.

В изобретении Фуллера, запатентованном в 1879 году, использовался эксцентриковый кулачок, прикрепленный к рукоятке, чтобы вдавить резиновый шарик размером с виноградину Note 1 в седло.Кулачок использовал механический рычаг, чтобы толкнуть мяч на место, перекрывая воду.

В отличие от компрессионного крана, который работал против потока воды, клапан Фуллера работал с давлением воды для улучшения уплотнения. Поскольку кулачковый механизм не измельчал резиновый шарик, чтобы остановить поток воды, механизм прослужил намного дольше между ремонтами.

Кулачку требовалось всего около половины оборота, чтобы перевести поток воды из выключенного состояния в полное, но точное управление объемом потока было непросто и требовало ловкого прикосновения.Более того, согласно общепринятым сантехническим преданиям, может потребоваться большая сила, чтобы зажать шар в седле достаточно сильно, чтобы остановить поток воды, особенно когда шар изнашивается, поэтому большие ручки рычага были обычным явлением для обеспечения необходимого рычага.

Брайан Маррон, чья компания Brians Plumbing Works в Гладстоне, штат Орегон, ремонтирует и восстанавливает оригинальные смесители с наполнителем, не согласен с этой традиционной точкой зрения.

По его словам, большие ручки были декоративными - предпочтение викторианского стиля - не функциональными.Когда викторианская эпоха уступила место в начале 20-го века движению декоративно-прикладного искусства во внутренней отделке, большие рычаги исчезли. Ручки на смесителях Fuller были не больше, чем на смесителях со сжатым воздухом.

По словам Брайана, чрезмерная сила, приложенная к рычагу, деформирует эксцентриковый стержень на конце основного стержня, что приведет к повреждению крана. Он написал:

На данный момент я работал со многими клапанами Fuller, и у большинства из них штоки не имеют ужасного износа.Все шарики повреждены, а седла необходимо отточить, но штоки чаще всего находятся в удовлетворительном состоянии. Из этого я делаю вывод, что они были созданы, чтобы их нельзя было принуждать.
Компрессионные клапаны сегодня
В итоге победу одержал винтовой компрессионный смеситель Guest & Chrimes. Улучшенная конструкция и улучшенная резина со временем сделали компрессионные смесители более надежными. На рубеже 20-го века компрессионные клапаны, которые

Ремонт


протекающих кранов

Ежемесячный научно-популярный журнал
«Дом Shipshape»
-o- январь 1925 -o-

Обычные водопроводные краны, встречающиеся в доме, могут быть одного из двух типов - компрессионные или фуллеровские.Первый тип использует резьбу винта или давление при закрытии, а второй зависит от усилия ручки и прикрепленных стержней.

Шайбы для обоих типов смесителей обычно доступны в магазине по 10 центов и всегда в хозяйственном магазине. Расходы настолько малы, что можно позволить себе иметь в запасе одну или две шайбы для каждого типа смесителя, точно так же, как для блока предохранителей предусмотрены дополнительные предохранители.

Для ремонта компрессионного крана:

  1. Перекройте подачу воды на кране на главной магистрали, ведущей в дом.Обычно он находится рядом со счетчиком воды. Каждая домработница должна знать, где он находится и как им пользоваться в случае серьезной неисправности крана, поломки или замерзания труб.
  2. Откройте кран и дайте воде стечь.
  3. Ослабьте колпачок (уплотнительную гайку) гаечным ключом или большим автомобильным ключом. Чтобы не повредить поверхность, оберните гайку тряпкой перед тем, как затянуть ключ.
  4. Отвинтите шток клапана, повернув ручку влево до тех пор, пока он не снимется полностью.Это вся необходимая разборка. Теперь ослабьте винт, удерживающий дисковую шайбу.
  5. Если головка винта корродировала до такой степени, что сломалась, сначала вырежьте шайбу и поверните винт плоскогубцами. Закрепите новую шайбу в выемке, из которой была удалена старая, при необходимости обрезав ее. Можно использовать шайбу из резины, волокна или кожи. Жесткая стиральная машина предпочтительна для горячей воды, а мягкая - для холодной. Осмотрите седло для шайбы и убедитесь, что оно не стало шероховатым в месте износа шайбы.Если есть, его следует разгладить. Часто это можно сделать с помощью отвертки или квадратного конца узкого плоского напильника. У некоторых смесителей есть сиденья, которые можно заменить новыми.
  6. Установите клапан на место и затяните уплотнительную нить. Если кран поворачивается слишком сильно, уплотнительная гайка затянута слишком сильно.

Чтобы отремонтировать негерметичный кран Фуллера:

  1. Перекройте подачу воды на главном вентиле и слейте воду из крана.
  2. Отсоедините кран от среднего шарнира. Это необходимо, потому что шайба не находится на штоке клапана и недоступна сверху крана. При отсутствии среднего стыка смеситель компрессионного типа; это наиболее очевидное различие между двумя видами.
  3. Замените резиновый шарик или шайбу, сняв маленькую гайку. Вставьте новую резину и замените гайку. Соберите кран после проверки на предмет других возможных неисправностей.
Э. Э. Эриксон требовалось несколько оборотов для достижения максимального расхода воды, их заменяли более новые модели, которым требовалось не более четверти оборота. В результате на компрессионную шайбу оказывается гораздо меньше скручивающего усилия, что еще больше снижает износ и продлевает срок службы шайбы.

Шаровые краны Fuller, несмотря на ряд усовершенствований в технологии за прошедшие годы, начали вымирать в 1920-х годах и больше не встречаются.Трудно найти даже запасные части Note 2 .

Компрессионные клапаны по-прежнему широко используются, но только не на домашних кухнях или в банях.

Тип компрессионного клапана, называемый клапаном «Bibb», можно найти в наружных кранах (которые называются «задвижками», «патрубками», «настенными гидрантами», «гидрантами для шлангов», «садовыми клапанами» или «заглушками для шлангов» - в зависимости от о том, где вы живете в Северной Америке - просто мелочи по сантехнике, для прикола).

Компрессионные клапаны также являются предпочтительными клапанами на кухнях ресторанов и отелей, где простота замены компрессионной шайбы перевешивает неудобства, связанные с ее более частой заменой.

Кухня Arby не может отключиться в течение дня, ожидая, пока FedEx доставит сменный керамический картридж, она должна иметь возможность восстановить неисправный смеситель прямо сейчас и заменить компрессионную шайбу, что обычно занимает около 10 минут и требует использования деталей. что каждый сантехник всегда спрятал в своем ящике с инструментами - обычно помогает.

Вот почему стандартный клапан, используемый такими компаниями, как которые специализируются на смесителях для тяжелых условий эксплуатации для ресторанов, отелей и медицинских учреждений, - это компрессионный клапан на четверть оборота. Четвертьоборотный клапан Chicago Quaturn® непрерывно используется уже более века и не собирается в ближайшее время исчезнуть.

Революция без мойки

Компрессионный клапан имел долгую и впечатляющую работу в бытовых смесителях.Это было королем до 1960-х годов, и каждый домовладелец научился заменять шайбу клапана (см. Врезку. Ремонт протекающих кранов) - задача, которая требовалась каждый год или чаще по мере износа седла клапана. Если вы откладываете замену шайбы, седло клапана может быть поцарапано или повреждено, и для доведения спинки сиденья до идеальной гладкости могут потребоваться услуги сантехника или, по крайней мере, мастера-мастера с хонингованием и точным прикосновением.

Клапан без омывателя полностью изменил ситуацию с водопроводом, сделав возможным создание смесительного крана с одной ручкой.Сегодня 40% всех смесителей, продаваемых в Северной Америке, - это смесители с одной ручкой.

Картридж с гильзой Моэна

Клапан без омывателя Al Moen, изобретенный в 1937 году, полностью устранил резиновую компрессионную шайбу и положил начало эре смесителей с одной ручкой. Хотя в нем по-прежнему использовались резиновые (а позже и силиконовые) уплотнения и уплотнительные кольца, уплотнения не скручиваются и не истираются при работе крана, что продлевает срок их службы.

Клапан Моена представляет собой цилиндр внутри гильзы. Ручка крана перемещает цилиндр вверх и вниз в рукаве, чтобы контролировать объем воды, и вращает его из стороны в сторону, чтобы контролировать температуру воды. Это делается путем совмещения стратегически расположенных отверстий в цилиндре с соответствующими отверстиями во втулке. Когда отверстия выровнены, вода может течь, когда не выровнены, вода перестает течь.

Идентификация картриджа Моэна

Модель 1200

Оригинальный картридж с гильзой Moen, используемый в старых смесителях Moen с одной ручкой.Конструкция из латуни и нержавеющей стали.

Модель 1224

Подходит ко всем смесителям для кухни и туалета с двумя ручками Moen, созданным до выпуска наших двухручных картриджей Duralast®. Картриджи 1224 и 1234 Duralast® не взаимозаменяемы.

Модель 1225

Используется в смесителях с одной ручкой для кухни Moen, выпущенных до 2009 г., и смесителях для унитазов с одной ручкой, выпущенных до 2011 г.

Модель 1234

Керамический картридж Duralast®, используемый в современных смесителях для кухни и ванны с двумя ручками.

Модель 1255

Керамический картридж Duralast®, используемый в одноручных смесителях для кухни и ванны.

Когда ручка поворачивается влево, вход горячей воды выровнен так, что горячая вода течет, при повороте вправо вход холодной воды совмещается и холодная вода течет.В любом положении, кроме крайнего левого или правого, горячая и холодная вода смешиваются с теплой водой разной степени.

Moen motion стал стандартом для всех выпускаемых с тех пор смесителей с одной ручкой. Независимо от стиля, источника, марки или производителя смесителя с одной ручкой, перемещение ручки вверх или назад включает воду - чем дальше вверх или назад ручка, тем больше воды вы получаете. Вниз или вперед отключает его. Правый подает холодную воду, а левый - горячую.Как следствие, никто не должен заново учиться управлять своим краном каждый раз, когда он или она покупает новый - все они работают одинаково, Моэном, способом.

Moen Motion

Когда Аль Моен изобрел смеситель с одной ручкой без мойки, он также изобрел движение, используемое для управления смесителем.

Аль Моэн (1916-2001)
изобрел смеситель без мойки и Moen Motion

Перемещение ручки вверх или назад включает воду.Увеличьте поток воды, перемещая ручку дальше вверх или назад. Уменьшите поток воды, перемещая ее вниз или вперед. Полностью вниз или вперед вода выключается.

Поверните ручку влево, чтобы увеличить поток горячей воды. Поверните вправо, чтобы увеличить поток холодной воды. В любом положении, кроме крайнего левого или правого, горячая и холодная вода смешиваются с теплой водой разной степени.

Moen motion - универсальный стандарт для всех смесителей с одной ручкой.Независимо от стиля, источника, марки или производителя одноручки, она работает одинаково, Моэн, а это означает, что вам не нужно заново учиться управлять краном каждый раз, когда вы меняете марку.

Аль Моэн запатентовал новый клапан в 1942 году, но из-за раздражающей неприятности, Второй мировой войны, ему пришлось ждать пять лет, чтобы изготовить его. Во время войны латунь, необходимая для изготовления кранов, строго предназначалась для боеприпасов и другого военного использования.

Смесители Moen были «современной» особенностью многих послевоенных кухонь и бань. (См. Послевоенные жилищные стили для получения дополнительной информации о происхождении современной кухни.) Но не без боя. Сантехники, которые по своей природе консервативны (как и положено профессии, работа которой продлится десятилетия, если не столетия), не доверяли этому новомодному устройству и не спешили его принять.

Moen усовершенствовал свой маркетинговый механизм и с помощью скидок, поощрений и некоторой умной рекламы, ориентированной на домовладельцев, убедил сантехников попробовать его.Они сделали, и им это понравилось. По крайней мере, в нашем маленьком городке, если вы предоставите водопроводчику выбрать кран, вы, вероятно, получите моэн. это другой.)

Замена уплотнения и уплотнительного кольца упрощается, поскольку цилиндр можно снимать и обслуживать как единое целое.

Качество определяется материалами, из которых изготовлен картридж: пластик, латунь или нержавеющая сталь - хотя мы давно не видели нержавеющую сталь в картридже Moen.Судя по всему, латунь работает так же хорошо, и она намного дешевле. Оба металла дольше пластика.

Революция крана Моэна

В 1959 году журнал Fortune назвал смеситель Moen с одной ручкой одним из 100 лучших продуктов массового производства, наряду с моделью T Генри Форда и плитой Бенджамина Франклина.

Оригинальный смеситель для раковины Moen 1225 с одной ручкой и поворотным изливом Журнал «Сантехника и механика» отметил бесшумный клапан Moen как одну из величайших инноваций в сантехнике с 1900 года, наряду с
  • Санитарный туалетный бачок из стекловолокна, который заменил использовавшиеся тогда оловянные деревянные баки (1903 г.),
  • Интегрированная ванна в нише с фартуком (1911 г.) - наиболее распространенный тип ванны в настоящее время,
  • Disposer In-Sink-Erator (1927) и
  • Клапан сброса давления Watts, который сделал возможными безопасные водонагреватели (1930).

Если в цилиндре действительно потеет, замена уплотнения - это 15-минутный ремонт с использованием набора, доступного практически в любом хозяйственном магазине. Или просто замените картридж целиком. Картридж с гильзой Moen подходит для любого смесителя Moen, для которого требуется картридж с гильзой, а с пожизненной гарантией Moen сменные картриджи бесплатно . Просто наберите 1-800-BUY-MOEN или посетите местный магазин бытовой техники или сантехники. Возможно, вам придется заполнить некоторые гарантийные документы, но в остальном это простой процесс.(Чтобы увидеть, насколько просто заменить картридж Моэна, посмотрите это видео).

Шаровой кран Delta

Шаровой кран был ответом Delta на гильзовый патрон Моэна. Это не было изобретением Delta, как иногда заявляет «Дельта». запатентовал его в 1952 году, и Алекс Манукян, основатель, а затем исполнительный директор Delta, купил патент.

Он работает так же, как клапан картриджа Моэна - на самом деле это просто картридж Моэна, замаскированный под шар, а не цилиндр.Но форма шара была достаточно другой, чтобы позволить Дельте обойти патент Моэна - к большому раздражению Моэна.

При повороте ручки вперед и назад выстраиваются разные пазы для управления объемом воды от струйки к потоку, а при перемещении вправо и влево регулируется температура воды, как и у клапана Моэна.

Это было явное улучшение по сравнению с гильзовым патроном Моэна. В нем было меньше деталей. Он был намного меньше, что упростило конструкцию смесителя и было проще в обслуживании.Вместо четырех уплотнительных колец, необходимых для картриджей Моэна, использовались два резиновых уплотнения, которые изнашивались медленнее и их было легче заменить.

Ранние шаровые краны были из латуни, современные модели - из нержавеющей стали и почти не поддаются разрушению. Delta может похвастаться частотой отказов менее одного из 100 000 единиц. Но Delta также производит шаровой картридж "Thrifty" для своих бюджетных смесителей (также используется в смесители) из пластика. В этом случае экономия - это , а не .Мяч очень чувствителен к повреждениям из-за отложений минералов, которые могут фактически забить мяч, делая его бесполезным. Заменить легко, но зачем покупать проблему?

Еще до истечения срока действия патента Delta на шаровой кран его широко копировали. Delta пришлось подать в суд на несколько других производителей кранов за подделку их запатентованного клапана. Теперь, когда срок действия патента истек, он еще более широко копируется и широко доступен в качестве клапана во многих экономичных смесителях, включая некоторые из смесителей Delta. коммунальные краны.

Картридж Moen перекрывает поток воды с помощью нескольких уязвимых резиновых уплотнительных колец. Для конструкции шара Delta требовалось всего два уплотнения, но трение о вращающийся шар в конечном итоге привело бы к их износу, особенно когда шар покрывается минеральными отложениями, похожими на наждачную бумагу (что неизбежно в большинстве регионов страны). Заменить их очень легко и вполне по силам любому домовладельцу (см. Видео-иллюстрацию в разделе «Как отремонтировать протекающий кран»), но, очевидно, удаление всей резины в уплотнении было бы большим достижением в технологии защиты от утечек.И это был прогресс, реализованный компанией American Standard в керамическом тарельчатом клапане.

Шаровой кран - очень простое устройство, поэтому большинство экземпляров работают хорошо. Однако имейте в виду, что если вы покупаете шаровой клапан для замены у любого другого поставщика, кроме Delta, нет никакой гарантии, что это настоящий шар Delta. А поскольку шаровые краны Delta имеют пожизненную гарантию, зачем вам покупать клапан, если Delta пришлет вам его бесплатно?

Керамический дисковый картриджный клапан

В Ответом на запатентованные клапаны Moen и Delta без промывки было пойти дальше своих конкурентов и изобрести современный керамический дисковый картридж.

Старый, до разрыва, Note 3 был пионером еще в 1880-х годах в использовании керамики для изготовления сантехники, поэтому кажется совершенно естественным, что он нашел хорошее применение своему промышленному керамическому опыту, создав клапан, в котором использовалась почти неразрушимая керамика, а не резина для контроля потока воды. Но, видимо, все было не так однозначно.

Компания, которая в то время следовала за Moen и Delta в области клапанных технологий, сначала обратила внимание на металлические диски для управления потоком воды.Но инженеры компании с подозрением относились к металлу, опасаясь, что он не будет достаточно прочным для суровых условий эксплуатации кранов и подвергнется риску коррозии. Они решили заменить металлические диски технической керамикой из оксида алюминия, которая до сих пор является стандартом для керамических дисков. После долгих экспериментов и разработок компания получила патент номер US 3810602 A на «керамический дисковый смеситель», датируемый 1972 годом. Это был большой прорыв.

Керамический дисковый клапан американского стандарта использует пару керамических дисков, которые опираются друг на друга для регулирования потока воды.Диски отполированы до почти идеальной плоскостности. Пространство между закрытыми дисками меньше, чем одна молекула воды, поэтому вода не может течь между ними, когда они закрыты. Эта технология устранила износ резиновых колец и уплотнений и значительно продлила срок службы клапана.

Керамические диски очень твердые - тверже, чем большинство минеральных отложений, что делает их идеальными для жесткой и песчаной среды клапана крана.Они лучше любого другого материала противостоят воздействию жесткой воды. Запущенные при температуре более 2000 ° F, эти диски также не подвержены влиянию самой горячей бытовой воды, в отличие от резиновых шайб в компрессионных смесителях, которые могут размягчаться.

Обычный керамический тарельчатый клапан с обычным заводом прослужит 5–10 лет, а срок службы некоторых суперклапанов с алмазоподобным углеродным покрытием оценивается примерно в 550 лет. Диски размещены в съемном картридже, что упрощает замену.Просто вытащите изношенный картридж и вставьте новый.

Но и с керамическими картриджами есть проблемы. Диски расположены так близко друг к другу, что они на самом деле липкие и иногда их трудно сдвинуть. Для облегчения движения большинство керамических дисков покрыты прочной нерастворимой в воде смазкой. Но со временем смазка может быть удалена из-за трения воды, проходящей между дисками, что делает кран более жестким в работе.

Производители керамических картриджей на протяжении многих лет совершенствовали смазочные материалы, ища формулы, которые были бы более долговечными и долговечными.Но у этой технологии есть предел, и независимо от того, насколько хороша смазка, абразивное воздействие воды и минералов в воде в конечном итоге приведет к ее износу. Это может занять больше времени, но это произойдет. Итак, следующим шагом в постоянно развивающейся технологии керамических дисков является устранение необходимости в смазочных материалах, благодаря чему диски становятся гладкими, чтобы они не прилипали друг к другу.

Один из подходов состоит в том, чтобы покрыть керамические диски более гладким и даже более твердым материалом, чем сами диски.Алмазоподобный углерод (DLC) является одним из таких материалов. Тонкого покрытия, нанесенного на керамические диски, достаточно, чтобы не только улучшить твердость диска, но и создать очень «скользкую» поверхность, которая свободно скользит без смазки.

Типы керамических картриджных клапанов

Керамические картриджные клапаны имитируют клапанные технологии, для замены которых они предназначены. Однофункциональные картриджи со штоком используются вместо компрессионных клапанов, а двухфункциональные картриджи смесителя заменяют втулку Моена и шаровые краны Delta в смесителях с одной ручкой.

Картридж однофункционального стержня (или головки)

Однофункциональный или стержневой картридж, иногда называемый головным устройством, используется с смесителями с двумя ручками. Он точно повторяет действие старого клапана сжатия.

К каждой рукоятке набора с двумя рукоятками прикреплен отдельный картридж, один для горячего и один для холодного. Каждый клапан контролирует только поток воды. Температурное смешение достигается за счет увеличения или уменьшения потока горячей и холодной воды внутри крана.Увеличение потока горячей воды или уменьшение потока холодной воды делает смесь более горячей. Уменьшение объема горячей воды или увеличение потока холодной воды делает смесь более прохладной.

Картриджи обычно не взаимозаменяемы. Картридж с горячей стороной обычно поворачивается против часовой стрелки, чтобы открыться, а картридж с холодной стороной поворачивается по часовой стрелке. Чтобы предотвратить ошибки при установке, картридж с горячей стороной рассчитан на установку только с левой стороны крана, а с холодной стороны - справа.Также вероятно будут небольшие различия в используемых материалах в зависимости от того, холодная это сторона или горячая сторона. (Хорошо сделанный и полезный видеоролик о разнице между компрессионным картриджем и керамическим картриджем см. В разделе Латунные картриджи T&S.)
Картридж двухфункционального смесителя

В смесителе с одной ручкой используется смесительный картридж двойного действия - «двойного назначения», потому что он контролирует температуру воды, а также объем потока воды.Температурное смешение происходит внутри самого картриджа до того, как вода поступит в носик - точно так же, как гильза Моэна или картридж Delta ball, которые он заменяет. Один диск, прикрепленный к ручке, перемещается вверх и вниз, чтобы перекрыть или открыть поток воды, и влево и вправо, чтобы выровнять прорези в керамических дисках, чтобы позволить горячей и холодной воде смешаться. Движение ручки вверх (или назад) и вниз (или вперед) для управления объемом воды и вправо и влево для изменения температуры воды - это знакомые движения Моэна.

Один простой способ отличить одну функцию от двухфункционального смесительного картриджа - это подсчитать количество портов в нижней части крана. Смесительный картридж имеет три входа: холодный вход, горячий вход и выход. Шток однофункционального картриджа имеет два входа: входное и выходное.

Материалы керамического картриджа

Керамический картридж состоит из трех основных частей: керамических дисков, стержня и корпуса или корпуса.Шток прикреплен к ручке крана одним концом, а к одному из керамических дисков - другим. Перемещение ручки для управления краном приводит в движение шток, который приводит в действие «подвижный» диск. Другой «неподвижный» диск прочно прикреплен к корпусу. Корпус или корпус скрепляет все части вместе.

Подвижные части картриджа, шток и диски наиболее подвержены износу и повреждениям. Они должны быть сильными. Корпус не обязательно должен быть особо прочным.В лучших патронах шток латунный или нержавеющий. В картриджах эконом пластик. Пластик не такой прочный, как металл, и его легче повредить повторяющимися скручивающими усилиями, прилагаемыми при работе крана (в технических кругах это называется «крутящий момент»). Достаточный крутящий момент, приложенный к заклинившему картриджу, может полностью открутить пластиковый стержень.

Корпус из латуни, алюминия или нержавеющей стали очень хорошо держится. Однако эти металлы относительно дороги, поэтому производителям картриджей не потребовалось много времени, чтобы начать эксперименты с менее дорогостоящими материалами: в первую очередь с пластиком.

Пластмассы, используемые в керамических клапанах, в первую очередь поливинилхлорид (ПВХ), полиоксиметилен (ПОМ) и нейлон, представляют собой сложные химические смеси, требующие очень точной обработки. Если что-то пойдет не так, скорее всего, в результате получится хрупкий или хрупкий пластик, который не удержится внутри крана.

В примере, показанном на боковой панели «Вскрытие неисправного пластикового картриджа», небольшой недостаток в химическом составе пластика позволил тонкому фланцу деформироваться в нижней части корпуса картриджа.Это позволяло горячей воде, поступающей в картридж, смешиваться с холодной водой независимо от положения ручки. В результате через картридж постоянно протекала теплая вода. Пластик, используемый в картриджах, должен выдерживать нагрев бытовой воды, не деформируясь. Этот не сделал.

Часть пластика, используемого в гильзах, действительно прочные. CeramTec из Luft, Германия, использует усовершенствованный пластик, разработанный EMS-Grivory для использования, помимо прочего, в космическом пространстве.Если он выживет в космосе, можно с уверенностью сказать, что он выживет на вашей кухне. Но большинство пластиков, используемых в керамических картриджах, не так прочны.

Производство керамических картриджей

Многие компании, производящие смесители, используют патентованные картриджи, которые часто проектируют и конструируют сами. например, в 1970-х годах запатентовала свой первый картридж с керамическими дисками и с тех пор совершенствует его. Moen разрабатывает собственные картриджи с керамическими дисками, как и Masco для своих до сих пор использует керамический картридж, изобретенный в 1972 году, и это все еще очень хороший картридж.

Но, хотя компании по производству смесителей могут собирать свои собственные картриджи, мы не знаем ни одного производителя смесителей, который действительно делал бы свои собственные керамические диски. Изготовление керамического диска требует технологий и дорогостоящего специализированного оборудования для производства керамики, которым производители смесителей по металлу обычно не владеют.

Керамика - это, конечно, материал «космической эры» 21-го века, используемый во всем, от пуленепробиваемых жилетов до тепловых плиток Space Shuttle.Мы не уверены, как материал, который существует уже 10 000 лет, внезапно стал ультрасовременным, но так оно и есть. Задолго до того, как появилась письменная история, изготавливалось несколько довольно хороших гончарных изделий, а гончарные изделия, для тех, кто не знает, являются формой керамики.

Многие из компаний, которые сейчас производят диски для смесителей, начинали в других областях технической керамики. CoorsTek, американский производитель керамики, основанный Адольфом Куорсом (да, прославившимся Coors Beer), производит керамические диски, используемые в любом количестве патентованных картриджей для смесителей, но также производит баллистическую броню, керамические изоляторы, автомобильные компоненты и керамическую посуду, пригодную для использования в духовке.(Однако он не производит пиво - возможно, самый важный продукт Coors. Это компания Coor Brewing.)

Примерно по такой же технологии производится вся техническая керамика. Основное отличие - это состав материала, из которого изготовлено каждое изделие. Керамический диск для картриджа смесителя обычно содержит каолин, полевой шпат и кварц или кремнезем, но также большое количество оксида алюминия (глинозема), чего обычно нет в обычной керамике. Смесь формуют в заготовку картриджа на прессе высокого давления.Затем черновые заготовки обжигают в печи при очень высокой температуре в течение 18-24 часов для затвердевания керамики и сплавления частиц смеси вместе, затем охлаждают в течение нескольких дней. Охлажденные диски обрабатываются путем шлифовки почти идеально плоских поверхностей встречи, а затем их полировки поэтапно: грубая полировка, за которой следует вторая, более тонкая, полировка и, для лучших дисков, третья, сверхтонкая, полировка.

(Для тех, кто не знаком с тем, как делают керамику, см. Porcelain vs.Керамическая плитка: в чем разница?)

Материалы

Разница между хорошими и не очень хорошими керамическими дисками заключается в качестве используемых материалов и тщательности изготовления дисков. Смеси с высоким содержанием оксида алюминия дают более твердые диски, а оксид алюминия с мелкокристаллической структурой полирует до более гладкой поверхности, чем оксид алюминия с более крупными кристаллами. Некоторые производители добавляют в смесь немного диоксида циркония для еще большей прочности.Цирконий очень твердый. На самом деле плавленый диоксид циркония почти такой же твердый, как алмазы (78 по шкале Роквелла, бриллианты - 100).

Лучшие диски также имеют тенденцию обжигаться в течение более длительного периода времени, что приводит к плавлению большего количества материала. Лучшие диски очень твердые, тестируется на 62 балла по шкале D по шкале Роквелла, в то время как диски эконом-класса набирают около 48 баллов. Для сравнения, инструментальные стали, используемые для изготовления долот и закаленных сверл, обычно проходят испытания по шкале Роквелла от 55 до 66 (по шкале A или Шкала D), поэтому керамические диски - вещь жесткая.

Стандартизация картриджей двойного назначения

В течение первых пятнадцати лет истории керамических картриджей размер и конфигурация картриджей двойного назначения смесительных картриджей не были стандартизованы, поэтому, если производитель смесителей использовал определенный картридж в своих смесителях, он застрял с этим картриджем, если только он не перепроектировал и не перепроектировал его в смесители принять картридж другого производителя - дорогое удовольствие.

Стандартизация началась примерно в 1980 году, когда итальянская компания по производству технической керамики Galatron S.p.a. разработала две основные конструкции керамических картриджей: простые, недорогие в производстве и очень надежные. Note 4 Дизайн Galatron широко копировался азиатскими производителями картриджей, такими как Sedal S.L.U. из Китая, Kuching International, Ltd., производитель широко используемых картриджей KCG, и Geann Industrial Co., Ltd., оба на Тайване.

За ним последовало большинство европейских производителей, в том числе Kerox, Kft.из Венгрии, которая производит наиболее широко используемые европейские картриджи, и CeramTec, которая производит популярные картриджи Triduon® в Германии.

Промышленность не только остановилась на стандартной конструкции картриджа де-факто, но также разработала более или менее стандартные размеры. Сегодня в смесителе, рассчитанном на патрон 35 мм, можно использовать патрон 35 мм любого из нескольких производителей. Кроме того, производители смесителей научились вставлять картриджи в держатели, а не непосредственно в корпус смесителя.Таким образом, смена картриджей может означать изменение конструкции держателя, но обычно не самого крана, что значительно снижает затраты на инструменты. В сборщиках премиум-класса вроде держатели обычно изготавливаются из латуни или нержавеющей стали, в менее дорогих смесителях - из пластика или цинкового сплава.

Стандартизация была особенно выгодна небольшим компаниям, производящим смесители, которые не владеют собственными патентованными конструкциями или технологиями картриджей. Смеситель может быть спроектирован для стандартного картриджа с некоторой гарантией того, что он может быть получен от любого количества поставщиков, обеспечивая продолжение производства в случае сбоя поставщика, снижения качества или повышения цен.Появление стандартизации, приведшее к усилению конкуренции, по сути, является одной из основных причин того, почему цена на керамические картриджные клапаны так резко упала за последние два десятилетия. Однако вы, как розничный покупатель картриджа для смесителя, можете не заметить этого снижения. Но тот сменный картридж за 55 долларов, который вы только что купили для своего дизайнерского смесителя за 1000 долларов, вероятно, обошелся компании примерно в 7,50 долларов по сравнению с 25 долларами десять лет назад.

Производители

Производителей керамических картриджей очень много.Только в Китае насчитывается более 200 производителей керамических картриджей. Однако большинство из них производится для внутреннего рынка Китая. В Европе есть еще пятьдесят или около того. В США есть десятки производителей технической керамики, в том числе одни из лучших в мире, но очень немногие производят картриджи для смесителей.

В течение многих лет в индустрии смесителей считалось, что лучшие керамические дисковые клапаны производятся в Германии и Италии. Однако это может медленно меняться.Китайская керамическая промышленность, чему способствуют щедрые государственные субсидии и кредиты под низкие проценты, стремительно улучшилась за последние два десятилетия, и некоторые виды китайской керамики начинают конкурировать по качеству с той, что производится в Европе.

Flühs Drehtechnik, GmbH, немецкая фирма, расположенная в Люденшайде, Германия с 1926 года, всемирно известная своей прецизионной обработкой, обычно считается производителем лучшего в мире картриджа с однофункциональным штоком.Клапаны Flühs (иногда пишутся как Fluehs для англоговорящих) - это изделия для тяжелых условий эксплуатации, обладающие хорошей репутацией в отношении надежности без утечек.

Близко к первенству Flühs идет Anton Tränkle, GmbH & Co. KG, также немецкий, который производит превосходные однофункциональные керамические картриджи из латуни для смесителей с двумя ручками.

Нет единого мнения о том, какая компания делает лучший смесительный картридж для одноручных смесителей.

Некоторые из лучших европейских картриджей производятся в Италии, где хорошо развита керамическая промышленность. Студия Tecnico Sviluppo e Ricerche (STSR) S.r.l. и Hydroplast, S.r.L. - отличные итальянские производители картриджей, которые поставляют керамические картриджи американским производителям смесителей.

Одна из компаний, которая, кажется, выдвигает себя на передний план и стала предпочтительным картриджем для многих высококлассных европейских смесителей, - это Kerox Kft, венгерский производитель, который производит только картриджи для смешивания.В отличие от Flühs и Traenkle, которые начинали как механические цеха по производству прецизионных точеных латунных деталей, Kerox начинала как производитель стоматологической керамики (которую она производит до сих пор) и хорошо известна своими высококачественными керамическими дисками, которые она продает другим производителям картриджей, в том числе Delta для своих картриджей Diamond Seal Technology® (подробнее см. Ниже).

Sedal SA - еще один производитель картриджей, производящих картриджи для смешивания. Штаб-квартира находится в Барселоне, Испания, производство - в Китае.Считается, что Sedal несколько ниже качества Kerox, но все же является надежным картриджем. Он популярен среди китайских производителей смесителей, которые делают смесители для рынка Северной Америки.

Geann Industrial Co., Ltd., работающая более 30 лет, является хорошо зарекомендовавшим себя тайваньским производителем керамических дисковых картриджей от хорошего до превосходного качества. Десять лет назад компания имела репутацию производителя качественных и надежных картриджей, но ничем не примечательным и ничем, что выделяло бы картриджи среди полдюжины или около того других азиатских производителей картриджей хорошего качества.

Это изменилось. Geann получает признание как картридж наравне со многими из лучших европейских продуктов и становится предпочтительным картриджем для производителей смесителей, которые покупают свои смесители у азиатских производителей. Мы даже начинаем видеть картриджи Geann в некоторых высококлассных линиях смесителей. Производитель смесителей в США, например, недавно перешла с картриджей Flühs на картриджи Geann для всей своей линейки роскошных смесителей.

Картриджи от Weingbo Wanhai Cartridge Technology Co., Ltd., китайский производитель, начинают привлекать к себе внимание. Его картриджи часто входят в состав смесителей китайского производства, предназначенных для Европейского Союза, где компания продает под брендом Quore из офисов в Испании и Италии.

Kuching International Ltd., производитель керамики на Тайване с 1988 года, также добился своего успеха в отрасли благодаря своим картриджам KCG, популярным у канадских производителей смесителей. Картриджи считаются примерно эквивалентами Quore и Sedal.

Некоторые из керамических картриджей, используемых в смесители производит Maruwa Sdn. Bhd в Малайзии и китайской Zhuhai Mingshi Ceramics Valve Co., Ltd.

Супер Картриджи

превзошла традиционных производителей керамических картриджей, выпустив новый супер-керамический картридж Diamond Seal Technology (DST). Один диск в наборе из двух дисков покрыт алмазом с помощью процесса, который создает на диске микроскопические пирамиды в форме ромба.

По словам Delta, алмазное покрытие помогает сохранять диски абсолютно гладкими, поскольку диск с покрытием непрерывно полирует другой диск, поэтому они всегда идеально сцепляются. Он также непрерывно удаляет любые минеральные отложения, которые могут просочиться между дисками. «Чем больше вы его используете, тем плавнее он становится», - утверждает Delta, утверждающая, что картридж прослужит до 5 миллионов оборотов (или около 700 лет для среднего кухонного смесителя, что в 20-30 раз превышает срок службы стандартного керамического картриджа).Но, если вам когда-либо понадобится заменить картридж, у Delta есть видео для этого, и замена бесплатна от Delta первоначальному владельцу в течение всей жизни владельца.

Технология DST доступна в большинстве лучших смесителей Delta и почти во всех смесителях Brizo. План Delta состоит в том, чтобы со временем оснастить всю свою линейку смесителей новым картриджем.

Однако Delta - не единственная используемая супертехнология. Другой проверенный подход - покрытие обоих керамических дисков очень гладким и твердым материалом.Один из них - алмазоподобный углерод (DLC), один из самых твердых материалов, известных человеку (отсюда и «алмазоподобный» в его названии).

Например, нержавеющая сталь, покрытая DLC толщиной всего два микрона, устойчива к истиранию в лабораторных испытаниях в 4000 раз дольше, чем сталь без покрытия (1 неделя против 85 лет).

Очень тонкого (измеряется в микронах) покрытия, нанесенного на картриджи с использованием технологии (PVD), достаточно не только для повышения твердости диска, но и для создания исключительно «скользкой» поверхности, которая свободно скользит без смазки.

Смесители, которые, как известно, используют покрытие DLC на своих керамических дисках, включают: который включает в себя картридж суперсмесителя производства Kerox, Kft "во всех его смесителях с одной ручкой. В некоторых картриджах производства Flühs Drehtechnik, GmbH используется аналогичная технология.

По оценке In2aqua, ее фирменные диски с покрытием PVD + ™ DLC прослужат в 10 раз дольше, чем диски без покрытия. Эта оценка, основанная на независимых лабораторных исследованиях, может быть несколько консервативной.После того, как диски прошли 4 миллиона последовательных циклов включения / выключения, горячего / холодного в течение 90 дней, они не показали заметного износа. Четыре миллиона циклов эквивалентны примерно 550 годам использования на средней домашней кухне. Мы думаем, что очень велики шансы, что диски PVD + будут работать в течение всего срока службы смесителя без замены.

Какой клапан лучше?

Какой клапан лучше? Это вопрос, который может стать началом трехчасового спора между известными нам профессионалами и действительно сократить время Миллера.

Вы, вероятно, не сможете убедить большинство сантехников без аргументов установить традиционный смеситель компрессионного типа. Но это может зависеть от клапана. Большинство сантехников, особенно старожилы, любят четвертьоборотные компрессионные клапаны. Тем не менее, есть водопроводчики, которые не стали бы использовать компрессионный клапан, если бы Сам Всемогущий дал ему гарантию жизни во вселенной.

Но домовладельцы, влюбленные во все винтажное, больше ничего не используют.Хотя компрессионные смесители и смесители Fuller нуждаются в замене шайбы или шара каждые несколько лет, это не так сложно сделать. Если делать это регулярно (чтобы не повредить седло клапана), клапан крана прослужит почти вечно. И, даже если клапан поврежден, для его повторного заточки требуется совсем немного усилий (хотя потребуется специальный инструмент, доступный в любом магазине сантехники). Мы регулярно видим Смесители, изготовленные в конце 19 века, до сих пор используются и работают безупречно спустя более 100 лет.

шаровые краны служат долго. Резиновые и пластиковые уплотнения со временем изнашиваются через 5-10 лет, но замена уплотнений - это работа, которая под силу любому домовладельцу, который может обращаться с отверткой, не нанося непоправимого вреда.

Керамические дисковые клапаны могут прослужить почти весь срок службы практически без обслуживания. Их можно заменить, если они наконец выйдут из строя. Ремонт прост. Старый картридж просто выбрасывают, а вставляют новый.Все это делается в верхней части смесителя, а не под столешницей, и обычно требуется только шестигранный ключ. Самое большое время, которое мы когда-либо затрачивали на замену одного из них, составляет около 10 минут. Керамические дисковые картриджи с пластиковым стержнем, похоже, не служат так долго, как картриджи с металлическим стержнем, и, похоже, не имеет никакого значения, какой металл: нержавеющий, латунь или алюминий. Некоторые очень недорогие картриджи прослужат всего два года, но обычно 5-20 лет, а суперкартриджи, вероятно, прослужат всю жизнь.

В целом, за некоторым исключением, мы отдаем предпочтение технологии картриджей с керамическими дисками. Это новейшая и во многих отношениях лучшая технология, и она постоянно совершенствуется.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
