для чего производится, как выбрать материал и его толщину, какова технология утепления плитного фундаментного основания?

Качественная теплоизоляция плитного фундамента защищает дом от промерзания в процессе эксплуатации.

Большинство практикующих строителей используют с этой целью пеноплекс – материал, который отличается минимальной теплопроводностью, влагостойкостью и высокой прочностью на сжатие.

Об особенностях методики применения этого теплоизоляционного сырья и утеплении монолитной плиты фундамента пеноплексом можно узнать из настоящей статьи.

Содержание

• 1 Критерии выбора сырья
  • 1.1 Характеристики материала
  • 1.2 Плюсы и минусы
• 2 Подготовка и расчеты
  • 2.1 Толщина утеплителя
• 3 Технология утепления плитного основания
• 4 Заключение

Критерии выбора сырья

Плитное основание, особенно в условиях высокой влажности внешней среды, нуждается в качественном утеплении.

Теплоизоляция позволяет:

1. Защитить бетон от температурных перепадов.
2. Сэкономить на обогреве дома.
3. Уменьшить пучинистость почвы под подошвой основания.

Эти функции способен выполнять пеноплекс – экструдированный пенополистирол. Материал отличается низкой теплопроводностью, высокими прочностью и эксплуатационным ресурсом.

Несмотря на то, что пеноплекс легко режется ножом, этот материал не хрупкий, поэтому в местах разлома не должно быть видно шариков, как у пенопласта. Если надавить пальцем на поверхность листа, то материал тут же вернется в прежнее состояние.

Выбирая материал, необходимо обращать внимание на условиях хранения. Пеноплекс не оставляют на открытом воздухе, а закрывают тканью или упаковкой. Подбирают сырье в зависимости от назначения: для фундаментов подойдет материал с наибольшим удельным весом – от 33 до 45 кг/м3.

Характеристики материала

Технологические свойства пеноплекса:

• теплопроводность – 0,03 Вт/мК;
• плотность – от 29 до 45 кг/м3;
• прочность на сжатие – 0,27 Мпа;
• водопоглощение – 0,5% по объему за 8 суток;
• категория стойкости к огню – Г4;
• температурный диапазон эксплуатации – от –50 до +70 ͦС;
• размер – 600х1200 мм;
• толщина листа – от 20 до 100 мм.

Плюсы и минусы

Преимущества материала:

1. Минимальная водопроницаемость. Жидкость проникает лишь во внешнюю структуру пеноплекса, которая была повреждена при нарезании листов. Замкнутые ячейки материала остаются водонепроницаемые весь срок эксплуатации.
2. Низкий коэффициент теплопроводности, что позволяет использовать пеноплекс для утепления фундаментов с подвалом, экономя на гидроизоляции.
3. Незначительная паропроницаемость. Сырье экструзионного типа устойчиво к испарениям влаги: листы толщиной всего 20 мм имеют такую же паропроницаемость, как и рулонный рубероид.
4. Продолжительный срок службы (более 50 лет), на который не оказывают влияние многократное замерзание и оттаивание, а также постоянные нагрузки.
5. Простота в монтаже и обработке. Нарезать листы пеноплекса можно обычным ножом. При этом свойства материала не меняются, если на его поверхность попадают осадочные воды.
6. Экологическая безопасность. Сырье не является ядовитым и при разложении не наносит вред окружающей среде.
7. Низкая химическая активность. Лишь незначительное количество химических реагентов, которые содержатся в почве и грунтовых водах могут вступать во взаимодействие с пеноплексом, размягчая его структуру. В большинстве случаев материал сохраняет целостность в течение всего срока службы.

К недостаткам материала в качестве утеплителя для фундаментной плиты нужно относить его дороговизну, но материальные расходы с лихвой окупаются преимуществами пеноплекса.

При этом, чтобы материал сохранил свои качества и форму в процессе эксплуатации, необходимо учитывать допустимую температуру внешней среды.

Подготовка и расчеты

Мероприятия по утеплению фундамента конструктор должен продумать на этапе проектирования силовой конструкции. Чтобы реализовать качественную теплоизоляцию, специалисту нужно знать климатические и геологические особенности участка, проектное давление от сооружения на основание, а также конструктивные характеристики самой плиты.

Выбирая пеноплекс в качестве утеплителя, как правило ориентируются на его преимущественные свойства. При этом перед строительством нужно рассчитать оптимальную толщину плиту и определить общую потребность в сырье, чтобы подготовить смету.

В работе по утеплению фундамента помимо самого пеноплекса также понадобится клеевой раствор в виде смеси, либо монтажная пена, а также инструмент для нарезания плит.

Толщина утеплителя

При строительстве плитного основания эксперты рекомендуют использовать пеноплекс плотностью, близкой к 45 кг/м3, и толщиной листа от 20 до 100 мм. При этом, чем ниже температура окружающей среды в зимнее время года, тем толще и плотнее должен быть утеплитель.

Как правило, на упаковке пеноплекса производитель приводит рекомендации по выбору типа пеноплекса в зависимости от условий применения – для областей с разными температурными показателями. Но индивидуальному застройщику целесообразно самому рассчитать значение показательно относительно проектных условий.

За основу берут формулу:

где:

• R – региональное сопротивление теплопередаче;
• h2 – толщина плиты фундамента;
• h3 – толщина утеплителя;
• λ1 – коэффициент теплопроводности бетона;
• λ2 – коэффициент теплопроводности пеноплекса.

В представленной формуле неизвестная величина – h3, а остальные показатели берут из официальных справочников. Значение толщины утеплителя всегда округляют в большую сторону, оставляя запас на непредвиденные ситуации.

Общую потребность в пеноплексе определяют, исходя из площадей основания и одной заводской плиты. Для основательной теплоизоляции фундамента пеноплекс кладут в два слоя, смещая плиты в шахматном порядке, чтобы целостность конструкции не нарушилась в процессе эксплуатации.

Технология утепления плитного основания

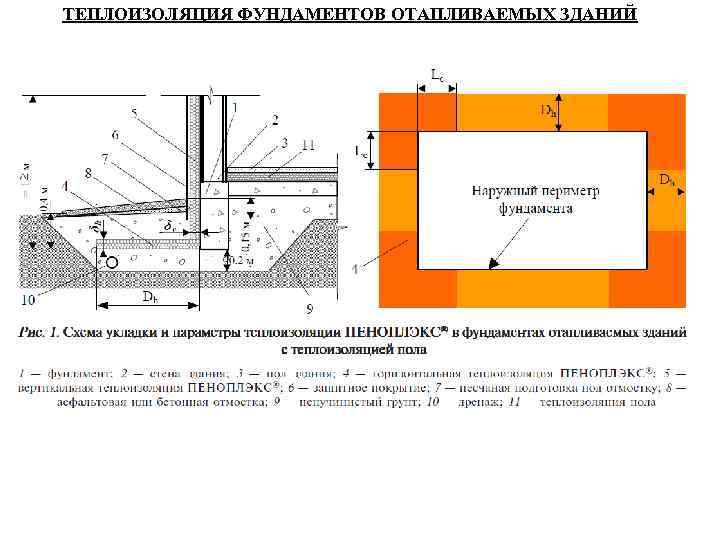

При устройстве плитного фундамента утепляют силовую конструкцию не только снизу, но и с боковых сторон. Последовательность технологических этапов следующая:

1. На выравненное дно котлована засыпают слой нерудного материала (песок, щебень) и тщательно утрамбовывают его, формируя плотный несущей пласт для фундамента.
2. Сверху расстилают слой геосинтетического материала, чтобы при подвижках грунта листы пеноплекса не расходились и не образовывались мостики холода.
3. Под теплоизолятором выстилают слой гидроизоляции. Этот этап можно пропустить при глубоком залегании подземных источников, поскольку сам по себе пеноплекс отличается низкой влагопроницаемостью.
4. Листы экструдированного пенополистирола кладут максимально близко друг к другу, заполняя швы монтажной пеной или специальным клеем.
5. По периметру силовой конструкции монтируют опалубку, с внутренней стороны которой также устраивают ряды из листов пеноплекса на высоту будущей бетонной стяжки. Здесь также листы теплоизолятора тщательно склеивают между собой.

После того, как строители соберут конструкцию из пеноплекса, во внутренне пространство можно укладывать армирующий каркас и инженерные коммуникации, затем переходят непосредственно к бетонированию.

Как производится утепление фундаментной плиты пеноплексом, расскажет видео:

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе.

Заключение

На текущий момент экструдированный пенополистирол чаще всего используют для теплоизоляции фундаментов. Это простой в работе материал, который надежно защищает основание дома от потерь тепла, служит более 50 лет и сохраняет свои эксплуатационные характеристики даже под высокими нагрузками.

Технология утепления фундамента Пеноплексом: руководство, схемы, видео

Оптимальный выбор для самостоятельного утепления фундамента (по соотношению цена-качество) — Пеноплекс. По эксплуатационным характеристикам лучше этого материала только напыление из пенополиуретана. Основание без качественной гидро- и термоизоляции не является надежной опорой для здания из-за воздействия морозного пучения и грунтовых вод, перепадов температур.

Оглавление:

1. Преимущества внешней изоляции
2. Технические параметры Penoplex
3. Утепление ленточной основы
4. Защита монолитной плиты
5. Возможные ошибки и полезные советы
6. Цена материалов и работ

Что дает теплоизоляция?

Железобетон обладает высокой теплопроводностью. Его периодическое промерзание постепенно приводит к разрушению. Теплопотери через фундамент составляют до 20 %.

Преимущества:

• снижение потерь тепла через стены, экономия расходов на отопление;
• защита коммуникаций от воздействия низких температур;
• дополнительная гидроизоляция, отсутствие плесени, сырости в подвальном помещении;
• снижение пучения грунта, вызываемой им деформации конструкций, продление срока службы;
• на утепленном основании точка росы находится снаружи, что исключает появление конденсата на стенах и коммуникациях от разницы внутренней и внешней температур,что предупреждает отсыревание бетона и выход из строя труб;
• повышение уровня промерзания почвы, что позволяет закладывать на меньшую глубину;
• в зимнее время надземная часть подвергается воздействию более низких температур, чем подземная, это ведет к появлению внутреннего напряжения бетона, теплоизоляция компенсирует разницу.

Со всеми этими задачами эффективно справляется утеплитель Penoplex. Технология позволяет самостоятельно монтировать его и на новую, и на давно установленную основу, старую предварительно окапывают.

Характеристики Пеноплэкс фундамент

Пеноплекс — плита из экструдированного пенополистирола, улучшенный вариант пенопласта. Он имеет пористое строение с мелким ячейками (до 0,3 мм), наполненными воздухом. Толщина — от 20 до 100 мм, размеры — 600х1200 мм. На торцах находится замок типа паз-гребень, что облегчает соединение листов между собой.

Достоинства:

• легко режется обычной ножовкой;
• просто монтируется своими руками;
• имеет малый удельный вес;
• очень низкий уровень теплопроводности;
• не требует дополнительной гидроизоляции, влага проникает лишь в надрезанные поры;
• хорошие звукоизолирующие характеристики;
• выдерживает от 50 циклов замораживания-размораживания;
• не подвержен гниению, развитию грибков;
• высокая степень прочности на сжатие — от 0,2 до 0,5 МПа;
• диапазон рабочих температур — от -100 до +75°C.

Приобретать ЭППС нужно только у проверенных производителей, так как многие мелкие компании добавляют компоненты, которые со временем начинают выделять опасные для здоровья человека вещества. Пеноплэкс — официально признанная торговая марка пенополистирола. Его производит одноименная российская компания.

Существует несколько разновидностей этого материала. В названии каждого вида указывают, для каких именно поверхностей он предназначен. Утеплить основание здания можно с помощью Пеноплекс Фундамент, Гео, Комфорт. Они отличаются от других видов отсутствием в составе антипиренов (добавок придающих огнестойкость) и повышенной плотностью.

Недостатки:

• пожароопасность (для бань не пригоден совсем), при горении может выделять вредные газы;
• повреждается грызунами;
• сравнительно высокая стоимость;
• при контакте с некоторыми химически агрессивными составами размягчается, плавится.

Список веществ, способных повредить Пеноплекс:

• ацетон, метилэтилкетон, прочие кетоны;
• бензин, керосин, дизтопливо;
• формалин, формальдегид;
• угольный деготь, толуол, бензол, углеводороды им подобные;
• эфиры;
• краски масляные;
• отвердители эпоксидной смолы (сложные полиэфиры).

Пошаговая инструкция по теплоизоляции ленточного фундамента

Технология вертикального утепления своими руками:

1. После высыхания залитого фундамента снять опалубку. Выкопать траншею по периметру на ширину 1 м. Ее глубина должна совпадать с подошвой основания строения.

2. Очистить боковые поверхности щеткой с жесткой щетиной. Наплывы удалить с помощью болгарки с шлифовальным кругом по бетону. Пропускать эти операции не рекомендуется, иначе не добиться качественной гидроизоляции и утепления. Если обнаружены дефекты — заделать их цементным раствором.

3. Нанести валиком на верхнюю и боковые части несколько слоев гидроизоляционной битумной мастики (праймер). По углам удобнее использовать кисть.

4. Оклеить, начиная с подошвы, промазанные поверхности рубероидом или наплавляемым рулонным материалом (типа Технониколь). Для работы понадобится газовая горелка. Один человек нагревает пламенем, второй разматывает рулон и клеит нагретый фрагмент на основание. Полосы должны заходить друг на друга на 100 мм.

5. Если есть возможность, то по технологии рекомендуется оклеить вторым слоем гидроизоляции. Фундамент выдержит любой напор воды, даже паводок.

6. Приготовить специальный клей для теплоизоляционных работ по инструкции. Вместо него можно использовать битумную мастику на водорастворимой основе (см. список несовместимых с Пеноплексом веществ). В продаже есть специальная мастика.

7. Клей нанести точечно зубчатым шпателем. Количество рассчитывать таким образом, чтобы излишки не поступали из под приклеенных плит. Дать клею схватиться, для этого понадобится примерно одна минута.

8. Плотно прижать утеплитель к участку, покрытому клеем. Рекомендуется клеить в два пласта, чтобы швы первого были перекрыты листами второго. Начинать снизу, слой теплоизоляции должен точно повторять форму основания.

9. В верхней надземной части по технологии утепления фундамента Пеноплексом можно дополнительно использовать анкера-грибки.

10. Если остались щели, заделать их монтажной пеной, излишки срезать после засыхания.

11. Поверх прикрепить армирующую сетку и оштукатурить. Иногда вместо штукатурного слоя отделывают профилированной мембраной.

12. Засыпать траншею грунтом.

Пошаговая инструкция по утеплению Пеноплексом плитного фундамента

1. Создать по схеме разметку. Отметить первый угол, с помощью угольника и лески(веревки) установить положение остальных. При этом учесть, что основание выступает за пределы стен не менее чем на 10 см, а котлован всегда больше плиты на 50-100 см со всех сторон. Этот запас нужен для устройства дренажа и отмостки. Измерить расстояние между углами, находящимися по диагонали, чтобы убедиться, что расхождение не превышает 2-3 см.

2. Снять верхний плодородный слой грунта. Многие его в дальнейшем используют.

3. Выкопать котлован. Если почва плотная, то достаточно глубины 50 см, если же грунт очень слабый, то его снимают полностью. В этом случае глубина может быть более 100 см.

4. Выровнять дно.

5. Засыпать песок (примерно 20 см). Утрамбовать, полить водой или цементным молочком.

6. Настелить геотекстиль, таким образом, чтобы он полностью закрывал дно и заходил на стенки котлована. По технологии слой геотекстиля располагают под самим основанием и отмосткой.

7. Насыпать щебень (тоже примерно 20 см). Поверх залить бетон М50 (до 10 см). Он нужен для того, чтобы гидроизоляционный материал не был поврежден острыми краями щебня.

8. Расстелить на забетонированной плите внахлест в два-три слоя полосы рубероида или полиэтиленовой пленки.

9. Утеплить сверху горизонтально Пеноплексом Фундамент или ГЕО (до 30 см).

10. Установить опалубку, связать каркас из арматуры, залить бетон.

11. После полного высыхания очистить боковые поверхности щеткой. Наплывы удалить болгаркой с шлифовальным кругом по бетону. Если есть небольшие щели — заделать их цементным раствором.

12. Валиком и кистью нанести два пласта гидроизоляционной битумной мастики на торцы. Верхнюю часть плитного основания утепляют при монтаже пола.

13. Наклеить на промазанные плоскости рубероид или наплавляемый рулонный гидроизолирующий материал внахлест, с заходом на 100 мм в два слоя.

14. Распределить клей точечно зубчатым шпателем или битумную мастику сплошным слоем кистью.

15. Плотно прижать утеплитель к промазанной клеем поверхности. Оклеить все боковые части фундамента, соединяя листы с помощью пазов и гребней на торцах. Затем создать второй пласт из Пеноплекса таким образом, чтобы швы первого были закрыты. В надземной части можно дополнительно использовать грибовидные дюбели.

16. Щели заполнить монтажной пеной. Излишки срезать после засыхания.

17. Отмостку тоже лучше изолировать Пеноплексом. На дно засыпать песок и гравий. Параллельно стенам уложить дренажные трубы. Сверху насыпать еще один слой песка. Затем настелить Penoplex горизонтально, следя за тем, чтобы плиты плотно прилегали к теплоизоляции на боковых частях основания. Если оставить зазор, то сквозь него будет проходить холод.

18. Отделать торцы штукатуркой или профилированной мембраной.

19. Накрыть последним песчано-гравийным слоем и залить бетон.

Рекомендации и ошибки

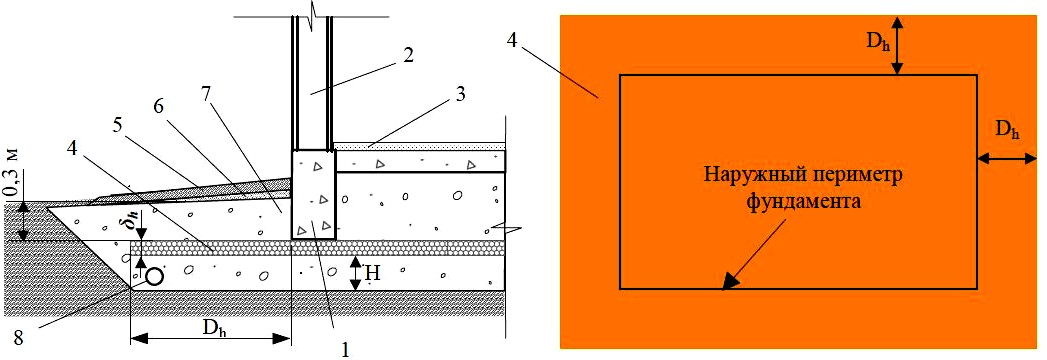

Эффективное утепление требует установки теплоизоляции в горизонтальном и вертикальном положении. Горизонтальную выкладывают сплошным слоем на уровне подошвы основания по периметру строения для предотвращения промерзания и пучения грунта, создания мостов холода под домом. Часто изоляцию настилают непосредственно под отмосткой.

Самые распространенные ошибки:

• Нанесение гидроизоляции на сырой бетон. Плиты отслоятся вместе с рубероидом.
• Клей, в состав которого входят вещества размягчающие пенополистирол.
• Использование вместо битумной мастики клея.
• Полное отсутствие обмазочной гидроизоляции.
• Применение материалов, которые были повреждены в результате неправильного хранения.
• Крепление Пеноплекса к подземной части фундамента грибковыми дюбелями, которые предназначены для монтажа на стены. Это нарушает целостность гидроизоляции, а за счет давления грунта будет обеспечена прочная фиксация к боковым частям основания строения, поэтому дополнительных креплений в этой части по схеме не нужно.
• Отсутствие отмостки.
• Зазор между горизонтальным и вертикальным слоями.

Стоимость

Итоговая цена работ за м2 складывается из необходимых материалов:

• Битумная мастика — от 65 руб/кг, расход — 1 кг/м2.
• Наплавляемая гидроизоляция Технониколь — от 135 руб/м2.
• Клей — от 24 руб/кг, расход — 6 кг/м2.
• Penoplex Фундамент, толщина 50 мм — от 1900 руб/м2, при расчете учитывать то, что нужны два слоя.
• Армирующая сетка — от 30 руб/м2.
• Штукатурка — от 10 руб/кг, расход — от 12 кг/м2.
• Профилированная мембрана (вместо сетки и штукатурки) — от 85 руб/м2.

Если нет возможности сделать теплоизоляцию самому, то целесообразно нанять профессиональных строителей. Работа по утеплению фундамента Пеноплексом будет стоить от 460 руб/м2. В цену входит нанесение мастики, оклейка рулонным материалом, монтаж изоляции, финишная отделка (мембраной, штукатуркой).
