Промышленные насосы для систем отопления и горячего водоснабжения

Системы инженерных коммуникаций на промышленных и производственных объектах играют без преувеличения огромную роль – становясь важнейшим элементом технологических процессов и создавая благоприятные условия для работы персонала, инженерные сети обеспечивают работоспособность и эффективность работы всего предприятия в целом. А соответственно, прямо и косвенно влияют на его производительность и рентабельность.

Насосное оборудование, предназначенное для обеспечения теплом и циркуляции горячей воды – важнейший элемент любой системы отопления. Кардинальное отличие бытовых насосов от промышленных определяется спецификой и сферой их применения – группа промышленных насосов ориентирована для установки в коллективных инженерных системах, предназначенных для большого числа потребителей, а также в производственных циклах различных предприятий. Соответственно, оборудование, предназначенное для применения на производственных и промышленных объектах, отличается большей мощностью и производительностью.

Главная функция насоса в системе отопления и ГВС – повышение эффективности циркуляции и ускорение перекачивания потока теплоносителя по магистрали. Модели промышленного назначения значительно повышают энергоэффективность существующих систем отопления и горячего водоснабжения.

Кроме использования на крупных предприятиях, промышленные насосы для систем отопления и горячего водоснабжения также нашли широкое применение в котельных установках, предназначенных для отопления жилых комплексов, микрорайонов и кварталов, многоэтажных домов, заводов и коммерческих помещений.

Особенности проектирования системы отопления и ГВС в производственных помещениях

Проект системы отопления и горячего водоснабжения должен составляться самым тщательным образом компетентными и грамотными специалистами. Главная задача проектировщиков – создание проекта инженерных коммуникаций с максимально высоким КПД. В основе проектирования любой системы отопления лежат два обязательных критерия: высокая теплоотдача и низкие теплопотери.

При расчетах учитывается огромное число факторов, каждый из которых может оказаться решающим и определяющим результативную функциональность инженерных систем промышленного объекта:

• Размеры, площадь и конфигурация производственных помещений, цехов, складов и прочих отапливаемых территорий;
• Специфика и особенности технологических процессов;
• Количество отопительных элементов;
• Особенности теплоносителя;
• Протяженность труб;
• Наличие и расположение приборов, агрегатов, оборудования и машин;
• Климатические условия региона;
• Особенности расположения рабочих мест.

Наряду с вышеперечисленными критериями, немаловажным является подбор необходимого оборудования, в том числе насосов. Качество насосного оборудования имеет немаловажное значение, ведь общая функциональность всей отопительной системы напрямую зависит от корректности работы каждого её компонента.

Как выбрать?

Зачастую, при необходимости отапливать большие площади, в системах отопления с естественной циркуляцией создается недостаточное давление. Проблему можно решить путем сооружения замкнутой системы с использованием труб большего калибра – однако это способ считается нецелесообразным и экономически не выгодным.

Вторым методом повышения давления в системе является включение в систему промышленного циркуляционного насоса. Такое оборудование классифицируется по нескольким параметрам, основными из которых принято считать разделение на:

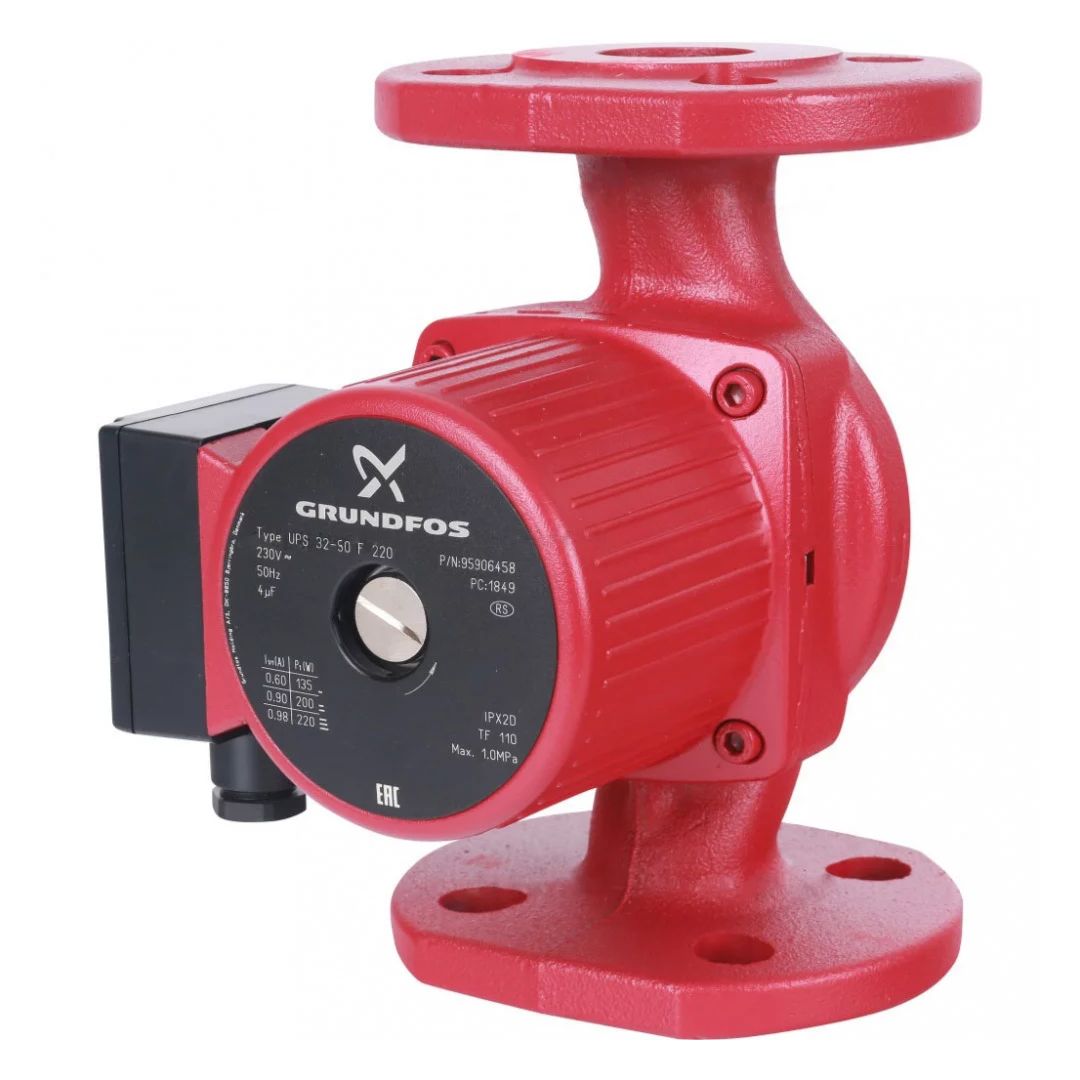

• Насосы с мокрым ротором – ротор электродвигателя находится погруженным в перекачиваемое вещество. Агрегаты отличаются малошумностью, но имеют низкий КПД, поэтому рекомендуются для использования в бытовых нуждах для обеспечения отопления частного домовладения.
• Насосы с сухим ротором – в них отсутствует прямой контакт жидкости-теплоносителя с поверхностью ротора. Используются для перекачивания жидкостей в больших объемах, поэтому рекомендованы для установки на промышленных предприятиях и объектах с крупной отопительной системой.

Сухороторное оборудование является износостойким, имеет максимальную производительность и способно обеспечивать длительную эксплуатацию даже в тяжелых производственных условиях.



Где купить?

Компания «JETEX» – один из ведущих производителей насосного оборудования на территории России, предлагает ознакомиться с широчайшим ассортиментом продукции собственного производства, среди которой:

• Насосы вертикальные и горизонтальные многоступенчатые;
• Насосы типа IN-LINE;
• Насосы скважинные;
• Насосы дренажные;
• Насосные станции повышения давления и пожаротушения;
• Центробежные горизонтальные консольно-моноблочные насосы JETEX KHM;
• Центробежные горизонтальные консольные насосы JETEX KH;
• Центробежные насосы двустороннего входа JETEX DС;
• Вертикальные полупогружные турбинные насосы JETEX T.

В электронном каталоге на официальном сайте нашей компании можно ознакомиться с подробными техническими характеристиками каждой модели предлагаемого оборудования.

Правильный выбор насоса – гарантия того, что в процессе эксплуатации удастся избежать непредвиденных поломок и выхода агрегата из строя. Специалисты компании «JETEX» подберут оборудование и комплектующие конкретно под ваши технические задачи, в соответствии с требуемыми характеристиками по объекту. Мы готовы ответить на любые вопросы относительно насосного оборудования и предоставить бесплатную техническую консультацию.

Насосное оборудование «JETEX» имеет массу неоспоримых преимуществ:

• Экономия энергоресурсов на обогрев и горячее водоснабжение за счет снижения себестоимости при выработке тепловой энергии;
• Высокая степень автоматизации;
• Использование в производстве высококачественных деталей и комплектующих, сертифицированных материалов от проверенных поставщиков;
• Многоступенчатый контроль каждого этапа производственного цикла;
• Тестирование и испытание продукции на специализированных стендах.

Почему при выборе насосного оборудования стоит отдать предпочтение компании «JETEX»?

Компания «JETEX» имеет собственную конструкторскую базу, на которой опытные инженеры-проектировщики тщательно изучают и внедряют в производство инновационные разработки мирового уровня. Технологические линии предприятия оснащены самым современным, высокотехнологичным оборудованием. Все это позволяет нам гарантировать потребителям высочайшее качество производимой нами продукции. Кроме этого, среди прочих преимуществ предприятия:

• Предоставление полного комплекта соответствующих документов и сертификатов на все приобретаемое насосное оборудование как частным, так и юридическим лицам.
• Предоставление официальной гарантии бесперебойного и стабильного функционирования насосов от производителя.
• Осуществление сервисной поддержки и оперативного обслуживания насосного оборудования в послегарантийный период.
• Быстрые, безопасные и надежные монтажные и пусконаладочные работы.
• Возможность быстрого обеспечения необходимыми запасными и сменными комплектующими, хранящимися на личном складе компании «JETEX».
• Самые выгодные цены на промышленные насосы без посреднических накруток и комиссий – от производителя.

«JETEX» – профессиональный подход к обустройству инженерных коммуникаций с использованием насосного оборудования!

Промышленные насосы для отопления WILO

Сортировать по

Сортировка по названию товара +/-

COM_VIRTUEMART_VIEW_BUTTON_TITLE

СЕРИЯ BL

Насос блочного типа с сухим ротором и фланцевым соединением

Подробнее

СЕРИЯ BL-E

Энергоэффективный одноступенчатый центробежный насос в блочном исполнении с электронным автоматическим регулированием …

Подробнее

СЕРИЯ DL

Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением

Подробнее

СЕРИЯ DL-E

Электронно регулируемый сдвоенный насос с сухим ротором в исполнении Inline, с фланцевым соединением и автоматической . ..

Подробнее

СЕРИЯ DP-E

Электронно регулируемый сдвоенный насос с сухим ротором в исполнении Inline, с фланцевым соединением и автоматической …

Подробнее

СЕРИЯ DPL

Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением

Подробнее

СЕРИЯ IL

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением

Подробнее

СЕРИЯ IL-E

Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой …

Подробнее

СЕРИЯ IP-E

Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой …

Подробнее

СЕРИЯ IP-Z

Циркуляционный насос с сухим ротором во встраиваемом исполнении с резьбовым подсоединением. Всасывающее отверстие …

Подробнее

СЕРИЯ IPH-O

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением

Подробнее

СЕРИЯ IPH-W

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением

Подробнее

СЕРИЯ IPL

Насос с сухим ротором в линейном исполнении с резьбовым или фланцевым подсоединением.

Подробнее

СЕРИЯ NL

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на опорной раме.

Подробнее

СЕРИЯ SICLEAN

Высокоэффективная, автоматическая, готовая к подключению установка с несколькими насосами для реализации большой подачи …

Подробнее

СЕРИЯ SIFLUX-IP(L)-E

Высокоэффективная, автоматическая, готовая к подключению установка с несколькими насосами для реализации большой подачи . ..

Подробнее

СЕРИЯ STRATOS GIGA

Wilo-Stratos GIGA — идеальный высокоэффективный насос для использования в системах отопления, кондиционирования и …

Подробнее

НЕОБХОДИМА КОНСУЛЬТАЦИЯ?

Оставьте сообщение нашим специалистам, чтобы они нашли оптимальное решение или оборудование для Вас

Заказать консультацию

Основы центробежного насоса

| Как они работают с ЧРП в системах ОВКВ

Мы изучим основы центробежных насосов и то, как они работают с ЧРП в системах ОВКВ.

Прокрутите вниз, чтобы посмотреть видео этой презентации на YouTube.

Насос предназначен для подачи энергии в воду за счет увеличения давления или расхода. Энергия передается от двигателя на вал, затем на рабочее колесо и воду. Под действием центробежной силы вода вылетает из рабочего колеса.

Помните, согласно первому закону термодинамики, энергия не может быть создана или уничтожена, а только перемещена из одного места в другое или преобразована в другие формы энергии и из них.

На правильную работу центробежной насосной системы влияет множество факторов, в том числе количество или галлонов в минуту (LPS) потока жидкости, конструкция и расположение трубопроводов, метод управления и выбор насоса.

При уменьшении напора расход увеличивается, и наоборот, при увеличении напора расход уменьшается. Диаграммы насосов основаны на этих двух факторах: расходе и напоре. Посмотрите наше видео о том, как читать диаграммы помпы.

Управление насосом с частотно-регулируемым приводом (VFD)

Мы можем изменить объем, ускоряя или замедляя двигатель с помощью частотно-регулируемого привода (VFD). Мы делаем это, чтобы соответствовать нагрузке и экономить энергию. Нет необходимости в том, чтобы насос работал на полной скорости, если весь этот поток или GPM не требуется для обработки воздуха или фанкойлов.

Основы центробежных насосов и их работа с частотно-регулируемым приводом в системах ОВКВ

В большинстве существующих систем, требующих управления потоком, используются байпасные линии, дроссельные клапаны или регуляторы скорости насоса. Наиболее эффективным из них является регулирование скорости насоса. Когда скорость насоса снижается, жидкости передается меньше энергии, и меньше энергии необходимо дросселировать или перепускать. Скоростью можно управлять несколькими способами, наиболее популярным типом привода с регулируемой скоростью (VSD) является привод с регулируемой частотой (VFD).

Датчик перепада давления посылает сигнал частотно-регулируемому приводу, управляющему насосом, чтобы увеличить или уменьшить скорость в зависимости от требований системы.

Управление насосами с помощью частотно-регулируемого привода (VFD)

Как выглядит центробежный насос HVAC?

Есть много производителей, которые производят центробежные насосы для отрасли HVAC, но в основном все они работают одинаково и с одной и той же целью, а именно: перекачивать жидкость по трубам и оборудованию, преодолевая трение. Несмотря на то, что цвета могут отличаться в зависимости от производителя, детали одинаковы.

Производство насосов и цветовая маркировка

Центробежные насосы имеют небольшое количество движущихся частей, которые при нормальной работе изнашиваются минимально. Есть два основных компонента: двигатель, который приводит в движение насос, и насос, содержащий рабочее колесо, движущие лопасти, которые тянут и толкают жидкость. Двигатель потребляет электрическую энергию и преобразует ее в механическую энергию, которая перемещает жидкость по трубе и оборудованию. Насос имеет вход, через который он всасывает жидкость, и выход, через который он выталкивает жидкость через систему.

Детали центробежного насоса

Насосы являются относительно простым оборудованием по сравнению с другим оборудованием HVAC. Начиная с двигателя, у нас есть корпус двигателя, рассчитанный на различные режимы работы, такие как открытая защита от капель (ODP), полностью закрытое охлаждение с вентилятором (TEFC). Двигатели также могут быть рассчитаны на работу с инвертором, чтобы частотно-регулируемый привод (VFD) мог изменять скорость двигателя в соответствии с нагрузкой.

Детали насоса с торцевым всасыванием

Двигатель имеет вал, который входит в часть насоса, где он присоединяется к рабочему колесу, это может быть прямое соединение или муфта. Рабочее колесо состоит из лопастей, вращающихся для передачи энергии воде. Вращающиеся лопасти создают центробежная сила выброс воды из вращающегося рабочего колеса. Вода, выбрасываемая крыльчаткой, выбрасывается под действием центробежной силы в спиралевидную улитку, которая представляет собой корпус, окружающий крыльчатку.

Доступны насосы с рабочими колесами различных размеров; каждый размер обеспечивает различное количество потока и напора. Насос может поставляться с рабочим колесом размером 7 дюймов, 7-1/2 дюйма, 8 дюймов, 8-1/2 дюйма, 9 дюймов и 9-1/2 дюйма.

Варианты размеров крыльчатки насоса с торцевым всасыванием

Чтобы изменить скорость потока существующего насоса, вы можете обрезать крыльчатку, чтобы сделать ее меньше, или заменить крыльчатку на большую, если в насосе еще не используется самое большое рабочее колесо для этой модели насоса.

Разобрав насос, мы видим, что двигатель оснащен вентилятором для охлаждения во время работы. Двигатель преобразует электрическую энергию в механическую и вращает вал. Посмотрите наше видео о том, как работают двигатели. К валу прикреплена крыльчатка, которая размещена внутри улитки, защитный кожух которой окружает крыльчатку и действует как направляющая для воды, вытесняемой из крыльчатки вращающейся центробежной силой.

Насос в разобранном виде

Некоторые валы полностью проходят от двигателя через рабочее колесо, в то время как в других насосах используется муфта для соединения вала двигателя с валом рабочего колеса/насоса. Два отдельных вала встречаются с муфтой, которая соединяет их вместе.

Вал входит в корпус насоса и обычно изготавливается из нержавеющей или высокоуглеродистой стали. Вал поддерживается подшипниками.

Рабочие колеса бывают различных конфигураций, включая закрытые, полуоткрытые и открытые. Показанная здесь крыльчатка полуоткрытого типа, что означает, что она имеет кожух только с задней стороны. Типы крыльчаток

— закрытые, полуоткрытые и открытые

Если вы пропустили наше предыдущее видео о таблицах насосов, посмотрите это видео, чтобы узнать, как выбираются крыльчатки в соответствии с проектными условиями системы.

Внешний корпус насоса называется  улитка  и направляет воду, выходящую из рабочего колеса, к выпускному отверстию.

Сальниковая коробка содержит либо механическое уплотнение, либо набивку для предотвращения утечки воды вокруг вала. Набивка изготовлена ​​из волокна и смазывается графитом или тефлоном.

Когда крыльчатка окружена водой, а крыльчатка вращается, вода выбрасывается наружу во всех направлениях. Вода, выходящая из крыльчатки, сталкивается со спиральной камерой, создавая область более низкого давления на входе всасывания, где всасывается больше воды.

Давление нагнетания будет выше давления всасывания, что приведет к обтеканию системы жидкостью.

Кавитация

Кавитация возникает, когда пузырьки пара появляются из-за того, что давление жидкости падает ниже ее давления пара. Когда давление на входе в насос упадет ниже давления паров воды, вокруг отверстия рабочего колеса начнут появляться пузырьки. Затем, когда эти пузырьки сталкиваются с давлением, превышающим давление пара воды, пузырьки схлопываются, вызывая треск, вибрацию и ударные волны, которые могут повредить поверхность крыльчатки.

Где используются центробежные насосы?

Центробежные насосы в основном используются в коммерческом секторе HVAC для перемещения охлажденной воды, горячей воды для нагрева и воды конденсатора.

Насосы, используемые в системах HVAC для воды конденсатора, охлажденной воды и систем горячего водоснабжения

Существуют системы охлажденной воды и воды отопления, которые могут состоять из первичных и вторичных насосов. Конденсаторная водяная система, питающая градирню или систему теплового насоса с водяным охлаждением.

Небольшие вертикальные линейные насосы могут использоваться в жилых домах для рециркуляции горячей воды и систем снеготаяния.

Конфигурации насосов

Центробежные насосы могут поставляться в различных конфигурациях: с односторонним всасыванием, с разъемным корпусом и с вертикальными турбинами. Наиболее распространенным в отрасли HVAC является насос с торцевым всасыванием, впускное отверстие которого расположено по центру проушины рабочего колеса. Они классифицируются как моноблочные или монтируемые на раме.

Центробежные насосы и принцип их работы с частотно-регулируемым приводом

Насос для теплопередачи Flowserve SIHI Насос для теплоносителя Насос для теплоносителя Ирландия

Насос для теплопередачи — это тип центробежного насоса, который перекачивает горячие или холодные жидкости для нагрева или охлаждения. Она может варьироваться от горячих сред до 400°C или холодных сред до -100°C. В зависимости от области применения могут использоваться различные среды, например, вода для отопления, смеси гликолей и масла-теплоносители (HTF).

Насосы для горячей воды обычно используются при температуре до 230°C. Очень редко насос для горячей воды имеет температуру выше 150°C.

Жидкий теплоноситель (HTF) Насос циркулирует тепловое масло и обычно используется при температуре до 300°C, так как давление паров составляет всего несколько бар.

Насосы для горячей воды
Насосы со спиральным корпусом с неохлаждаемым механическим уплотнением в соответствии с EN 733 или EN 22858.
Серии ZHN, ZDN, ZEN, ZDI.
Производительность: до 600 м³/ч
Напор: до 90 м

Термомасляные насосы

Насосы со спиральным корпусом с неохлаждаемым торцовым уплотнением согласно EN 733.
Серии ZTN, ZTK, ZTI.
Расход: до 1000 м³/ч
Напор: до 95 м

Области применения теплообменных насосов:

Многие промышленные процессы требуют нагрева или охлаждения для управления их технологическими характеристиками. Теплообменные насосы обычно используются для управления процессами и реакциями в сосудах.

Для циркуляции этих теплоносителей широко используются насосы со спиральным корпусом. В зависимости от температуры и теплоносителя компания Flowserve SIHI разработала различные типы насосов для наиболее эффективной и экономичной циркуляции жидкости.

Почему конечные пользователи часто отдают предпочтение насосам с механическим уплотнением и магнитным приводом?

Конечные пользователи часто выбирают насосы с механическим уплотнением и магнитным приводом, в которых происходит флокуляция под большим давлением, поскольку некоторые жидкости по своей природе очень «ищут» пути выхода/протечки. Важно удерживать эти жидкости, которые обладают риском возгорания при повышенном давлении.

Оригинальная и хорошо зарекомендовавшая себя в течение многих десятилетий конструкция включает в себя систему «теплового барьера», которая изолирует механическое уплотнение от потока перекачиваемой жидкости. Это означает, что механическое уплотнение работает при гораздо более низкой температуре, чем процесс, что обеспечивает надежность и, кроме того, не требует охлаждения от внешнего источника.
