Как правильно подключить твердотопливный котел

Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.

Содержание

• 1 Необходимые условия для правильного подключения твердотопливного котла к системе отопления
• 2 Подключение твердотопливного котла в паре с газовым, схемы и особенности
• 3 Совместная работа твердотопливного котла в паре с электрическим
• 4 Согласованная работа твердотопливного, газового и электрического котлов отопления

Необходимые условия для правильного подключения твердотопливного котла к системе отопления

1. Помещение для котельной выбирается отдельное. Площадью порядка 7м². Котельная в отдельном здании идеальный вариант. Загрузку топлива в котельную можно облегчить. Достаточно в зоне приемного бункера с наружной стороны где будет выгружаться, к примеру, уголь, смонтировать так называемую течку. Выгрузив топливо в приемный бункер, уголь по наклонной ссыпается внутрь котельной самостоятельно.
2. Расположить котел отопления предпочтительно ниже 0 отметки пола. Данный вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
3. Основание под котел необходимо выполнить из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котлом должно быть больше габаритов подключенного котла на 20 см. Со стороны топки 40-50 см.
4. По нормам СНиП и пожарным требованиям НПБ расстояние между котлом и стеной 50 см. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м.
5. Установленный отопительный котел не должен иметь зазоров между основанием и корпусом.
6. Подключить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и полимерными трубами неправильно.

Ниже применена схема правильного подключения твердотопливного котла.

Методов подключения много. Рассмотрим один из простых и надежных способов подключения.

От котла на прямом трубопроводе устанавливается группа безопасности. После группы безопасности устанавливается тройник для байпаса. Далее, подача подключается к разводке системы отопления. Отдав свое тепло в системе отопления, теплоноситель по обратной трубе возвращается в котел. Чтобы избежать главной болезни в работе твердотопливных котлов, конденсата, который отрицательно сказывается на целостности котла, монтируется термостатический трехходовой клапан, на байпасе подключенный к обратке, настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана монтируется циркуляционный насос. Как только температура по обратке достигнет 55°C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в отопительный контур к радиаторам.

Подключение твердотопливного котла в паре с газовым, схемы и особенности

Схема подключения твердотопливного котла параллельно с газовым котлом отличается от установки двух твердотопливных. Разнятся и требования к котельной, где главным условием является воздухообмен:

• Площадь котельной с газовым котлом согласно рекомендации пожарными органами и газовой службой, рассчитывается следующим образом:  1 кВт мощности – 0,2 м³ при потолке высотой 2,5 м, но не менее 15 м³.
• Котельная с газовым котлом обязана быть оборудована окном с форточкой, размер которого 0,03 м² на 1 м³ объема помещения.
• Входная дверь  котельной обязана выходить только на улицу. Ширина двери минимум 80см.

Газовые котлы выпускаются в двух вариантах. Напольный и настенный. Требования к установке напольного газового котла те же, что и к твердотопливному котлу. Длина трубы, соединяющая дымоход и котел, не более 25 см. Если котел коаксиальный, труба для отвода продуктов горения устанавливается под углом -3°. В ином варианте для газового котла необходима отдельная труба из керамики или облицованная нержавеющей сталью с люком для удаления продуктов сгорания, и в нижней части трубы устанавливается тройник с краном для удаления конденсата.

Газовый и твердотопливный котел подключаются параллельно к системе отопления несколькими способами. Схемы различны, знать их все не обязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к вашему помещению:

1. Эффективно использовать теплообменник. Он разделит открытый контур отопления и закрытый. Подключить котел к одному из контуров, а второй котел подключить ко второму контуру. Твердотопливный котел, способный поднять температуру теплоносителя до 115°C, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел настраивается на температуру порядка 50-60°C. Основную нагрузку примет на себя твердотопливный котел. По мере прогорания топлива в работу автоматически включится газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем. Закрытый расширительный бак обеспечивает защиту радиаторов от избыточного давления. При такой схеме подключенного твердотопливного котла имеется возможность установки открытого расширительного бака прямо в котельной под потолком.
2. Использование гидравлической стрелки для параллельного подключения котлов применяется в основном в домах с большой площадью. Принцип работы данной системы следующий. Отопительный твердотопливный котел устанавливается первым с циркуляционным насосом, к примеру, 25/60 установленный на обратной трубе. На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий работу циркуляции котла. Обязательная установка настроенного предохранительного клапана на подающем трубопроводе.
   Запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым. Через тройник котел по подающей трубе соединяется с трубой от твердотопливного котла и далее соединяется с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле монтируется на подаче предварительно настроенный предохранительный клапан. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник на трубе подключается первым к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет собрать несколько отопительных контуров с насосными группами на каждом из них. Коллектора создают возможность настроить каждый контур индивидуально по нагрузкам на отопительные приборы.
3. Ещё один метод параллельного подключения котлов, когда первым устанавливается твердотопливный отопительный агрегат, вторым газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий по направлению от первого отопительного агрегата. Перед обратным клапаном монтируется байпас, подключенный трехходовому термостатическому клапану настроенного на температуру 55°C. Между термостатическим клапаном и котлом устанавливается на обратном трубопроводе циркуляционный насос большей мощности чем в газовом. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом и далее подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник подключается вначале к газовому котлу. После тройника необходимо установить у котла пружинный обратный клапан. При одновременной работе обоих котлов нужно настроить температурный режим на котлах. Газовый котел настраивается на температуру 45°C. Твердотопливный котел настраивается на температуру 75-80°C. Приоритет работы будет у твердотопливного. В процессе сгорания топлива и понижении температуры в первом котле, газовый котел включится автоматически и будет поддерживать заданную температуру в доме.

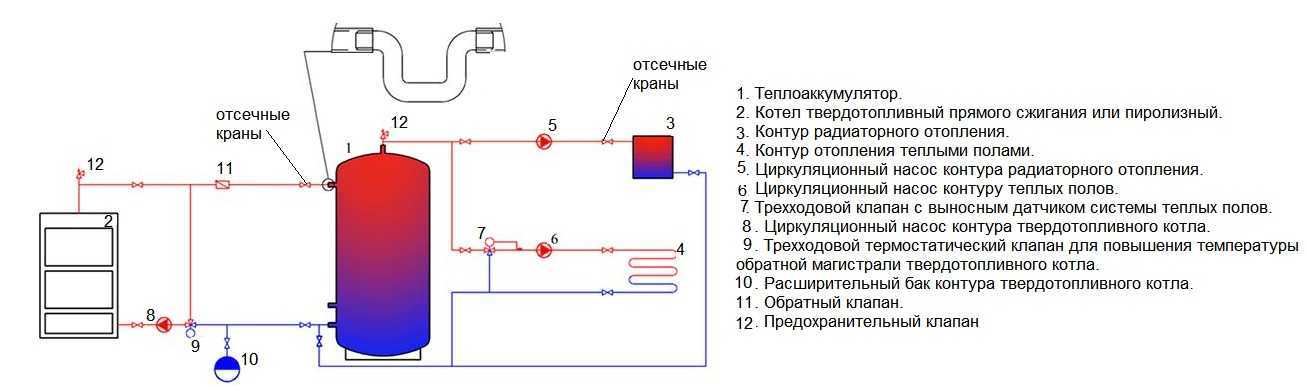

4. Применение буферной емкости. Теплоаккумулятор представляет из себя большую стальную теплоизолированную емкость, задача которой сохранить нагретый теплоноситель от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из основных задач. Но есть большие минусы в данной схеме. Для того чтобы нагреть радиаторы до нужной температуры уходит от 2 до 4 часов. Вот здесь-то газовый котел и играет свою главную роль. Разберем схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливают байпас. Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на температуру 55°C. Затем, монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинается постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.


После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После выполнения этих работ прямой трубопровод подключается к разводке системы отопления. От системы отопления обратный трубопровод через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к тепло аккумулятору и подключается к байпасу от подающего трубопровода также через тройник.

После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Данная схема позволяет быстро нагреть систему отопления. Дальнейшая работа системы рассчитана на приоритет работы твердотопливного котла.

Совместная работа твердотопливного котла в паре с электрическим

Схема подключения твердотопливного котла параллельно с электрическим в подробностях и вопросах рассказана на видео:

Согласованная работа твердотопливного, газового и электрического котлов отопления

При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.

Как подключить твердотопливный котел отопления своими руками

Как подключить твердотопливный котел отопления своими руками

Итак, Вы приобрели твердотопливный котел, и перед Вами стоит задача подключить его к Вашей системе отопления. В этой статье мы подробно рассмотрим типовые решения по подключению котла на твердом топливе к отопительной системе

У Вас есть 2 пути: обратиться к услугам профессиональных монтажников или сделать все самому. В этой статье мы выберем более сложный путь, и будем разбираться в этом вопросе сами.



Рекомендуем сразу обратить внимание на следующие вещи:

1. Рабочее давление котла. Этот параметр очень важен и он всегда указывается в паспорте изделия. Обычно котлы на твердом топливе рассчитаны на давление 1.0 кгс\см2 (1.0 бар или 1.0 атмосферы), однако в продаже встречаются котлы с рабочим давлением 2 и3 кгс\см2.



Для примера представим что Вы приобрели котел Конвектика Титан 15 кВт, у которого рабочее давление 1,0 кгс\см2, а максимальное давление 1.5 кгс\см2



2. Определитесь с типом Вашей системы отопления:

А) система отопления открытого типа (ее можно узнать по расширительному баку. Если бак имеет перелив или какое — либо сообщение с атмосферой, то можно утверждать что Ваша система «открытого типа»)

Б) система отопления закрытого типа (в эту систему закачивается избыточное давление, и узнать ее можно по расширительному баку. Обычно бак в такой системе имеет мембрану и разделен на 2 части

3. Измерьте высоту водяного столба в Вашей системе отопления. Это Высота от самой нижней до самой высокой точки в Вашей системе отопления.

Для примера: у Вас 2 этажа и от самого низа до самого верха системы – 6 метров.

Исходя из этого, мы можем сказать – какое статическое давление возникает в самой нижней точке системы. Если 10 м водяного столба = 1 кгс\см2, то 6 м = 0,6 кгс\см2). Сравниваем полученное значение с максимально допустимым давлением в котле

В нашем случае у Титан 15 максимальное давление = 1.5 кгс\см2, что больше 0,6 кгс\см2. Это значит, что котел можно ставить в такую систему отопления и статическое давление не разрушит Ваш котел.

Схема подключения твердотопливного котла к открытой системе отопления

Общие рекомендации по монтажу:

1. Самый идеальный вариант – если вся система отопления выполнена из металла. Если же сделать это сложно, то возможен вариант, рассмотренный ниже.
2. Стояк от котла до расширительного бака выполнить из металла. Это могут быть стальные сварные трубы ГОСТ 10704-91 или ГОСТ 3262-75. Если у Вас нет желания или навыков работать сварочным аппаратом – можно заказать нарезку резьбы у токаря и соединять трубы через резьбовые соединения.

Обратку котла также желательно сделать металлической. Хотя бы 0.5-1 метр.  Все остальные трубопроводы выполнить из полипропилена с алюминиевой прослойкой (например труба Valtec PP-Alux)

3. Если система не оборудована насосом, то не забываем про уклоны (в идеале 1см на 1 м)
4. Объем расширительного бака считаем исходя из объема всей системы отопления

Vр. б. = Vcистемы * 0,1. Например при объеме системы в 300 л – объем расширительного бака составит 30 л.

Схема подключения твердотопливного котла к закрытой системе отопления

Что такое закрытая система отопления с избыточным статическим давлением?

Это когда система герметична  (нет сообщения с атмосферой) и подобно воздушному шарику или камере от автомобиля – в ней накачано избыточное давление

Вот пример простейшей ЗАКРЫТОЙ системы отопления с ИЗБЫТОЧНЫМ давлением

Для корректной работы данного котла в закрытой системе отопления с избыточным статическим давлением необходимо ОБЯЗАТЕЛЬНО применить следующие элементы:

Предохранительный сбросной клапан на 1,5 атм (кгс\см2)

Мембранный расширительный бак закрытого типа  с ПРАВИЛЬНО НАСТРОЕННЫМ ДАВЛЕНИЕМ воздуха в нем

Мы рекомендуем подбирать расширительный бак по формуле:

Объем расш.бака = Объем системы отопления* 0,1

Например: при объеме системы отопления в 200 л    объем бака = 200*0,1 = 20 л

Настройка давления в расширительном баке производится без наличия в нем воды

Давление в расширительном баке = Давление в системе – 0,1 атм

Например Давление в расш. баке = 1 атм – 0,1 атм = 0,9 атм.

Какие инструменты и материалы понадобятся для монтажа твердотопливного котла в частном доме:

Цепной ключ

Газовый ключ

Разводной ключ

Сварочный аппарат

Фаскосниматель

Ножницы для полипропиленовых труб

Паяльник для полипропиленовых труб

Болгарка

Рулетка

Лен сантехнический

Заполнение системы отопления и подготовка к растопке котла

1. Гидравлические испытания системы отопления необходимо проводить только при отключенном котле (краны вход-выход котла закрыты)
2. Перед заполнением системы необходимо уплотнить все резьбовые соединения специальными сантехническими подмотками. Это может быть ФУМ-лента, лен подмоточный или специальные сантехнические герметики.
3. Заполнение системы из водопровода необходимо производить при полностью открытых воздушных кранах во избежание разрушения котла из-за высокого давления или гидроудара
4. Розжиг котла допускается только после заполнения системы отопления водой
5. Корпус котла обязательно должен быть заземлен если возле котла имеются электроприборы (насос, ТЭН, вентилятор, и. т.д.)

Установка твердотопливного котла требует определенной квалификации и знаний. Кроме того, каждая система индивидуальна и всегда требует индивидуального подхода к ее реализации. Хорошо если Вы обладаете этими навыками и можете

Имя *

Телефон *

Сообщение

Вы хотите получить консультацию?

…

Заполните контакт форму — и наш инженер- консультант свяжется с Вами.

Это быстро и абсолютно бесплатно

Как выполнить подключение газового котла к системе отопления?

Содержание

1. Как происходит подключение котла к системе отопления?
2. Разница между существующими газовыми котлами системы отопления
3. Где можно подключить газовый котел для системы отопления?
4. Как выбрать котел для системы отопления правильно?
5. Схема подключения газового котла к системе отопления
6. Схема подключения котла к водоснабжению и газопроводу

О газовом автономном отоплении мечтает каждый хозяин частного дома или городской квартиры. Только такое отопление может сегодня обеспечить комфортную температуру в доме при минимальных затратах. Стоит знать, что подключение газового котла своими руками — дело ответственное, требующее оформить разрешение. Имеет смысл браться за него только в случае, если есть денежные средства на приобретение газового двухконтурного котла с бойлером и полным комплектом автоматики. Имеющееся жилье должно по ТУ подходить для установки данной конструкции.

Схема подключения газового котла.

Есть и другой случай, в котором есть смысл устанавливать газовый котел. Если денежных средств не очень много, а горячей воды в доме нет, есть смысл приобрести простой газовый одноконтурный котел, который позволяет принимать душ и мыть посуду. Газовый котел обойдется дороже водонагревателя, но, учитывая стоимость монтажа газового счетчика, при действующих тарифах конструкция может окупиться за 1,5 года или раньше. Все будет зависеть от места проживания.

Для подключения котла к системе отопления понадобятся следующие элементы:

• схема;
• одноконтурный или двухконтурный котел;
• фильтр очистки воды;
• краны горячей и холодной воды;
• водонагреватель.

Вернуться к оглавлению

Разница между существующими газовыми котлами системы отопления

Схема подключения газового одноконтурного котла.

Данные отопительные котлы являются крайностями разнообразия существующих моделей газовых конструкций. Их можно с легкостью установить самостоятельно, используя схемы. Другие газовые котлы для подключения требуют профессиональных навыков. Стоит отметить, что специализированные фирмы готовы взять на себя работу по подготовке помещения с оформлением всех необходимых документов.

Обыкновенный котел является предельно простым: тепловой обменник и газовая горелка. К нему понадобится только лишь подключить газ, воду, вывести в дымоход выхлоп. Пользоваться им можно будет только после оформления всех бумаг.

Двухконтурный котел с водонагревателем и полной автоматикой является многофункциональным и простым. Устанавливать его так же просто, как и обыкновенный. Автоматика необходима не только для простоты: система с двойным термостатом и микропроцессором будет отслеживать температуру в квартире и на улице, по заданной программе уменьшать подогрев до минимума, когда в доме нет людей. Таким котлом газа расходуется на 30-60% меньше, чем при автоматической или ручной регулировке. Чем суровее погода, тем экономия больше.

Подобная домашняя котельная имеет один существенный недостаток: если электроснабжение разрушено, автоматика выключится, а котел перейдет в режим минимального прогрева помещения. Именно поэтому подобный котел требует дополнительных затрат на гарантированное электропитание. Самостоятельно его обеспечить несложно.

Вернуться к оглавлению

Где можно подключить газовый котел для системы отопления?

Имеются следующие требования для подключения отопительных котлов:

Схема установки и подключения котла.

1. Котел должен устанавливаться в отдельное помещение — котельную (топочную) — площадью минимум 4 м², высота потолка должна быть минимум 2,55 м. В правилах указывается, что общий объем подобного помещения должен быть более 8 м³.
2. В котельной должно присутствовать одно окно. Минимальная ширина двери равна 0,8 м.
3. Отделка данного помещения горючими материалами, наличие в нем фальшпола или кирпичной печи недопустимы.
4. В данное помещение должен обеспечиваться приток воздуха через не акрываемую, сквозную продушину.

При 8 м³ можно использовать котел мощностью 35 кВт. Если мощность котла составляет 36-60 кВт, понадобится 13,5 м³ площади. Для котлов мощностью 60-200 кВт понадобится площадь в 15 м³. Объем котельной не нормируется для котлов с замкнутой камерой сгорания, при этом размеры обязательно должны соблюдаться.

Для настенных водогрейных и других котлов должны быть выполнены общие нормы:

1. Котловой выхлоп должен обязательно выходить в отдельный дымоход, при этом не допускается использовать каналы для вентиляции. Связано это с тем, что опасные для жизни продукты сгорания смогут попасть в другие комнаты или к соседям.
2. Длина горизонтальной части газохода должна быть менее 3 м и иметь максимум 3 узла поворота.
3. Газоход должен иметь вертикальный выход. Он должен быть поднят над наивысшей точкой фронтона на плоской кровле или над коньком минимум на 1 м.
4. При остывании продукты сгорания способны образовать агрессивные вещества, потому дымоход должен быть изготовлен из химически и термостойких цельных материалов. Использовать слоистые материалы допускается на расстоянии минимум 5 м от обреза выхлопного котельного патрубка.

При монтаже водогрейного настенного котла в кухне обязательно должны быть выполнены следующие условия:

Подключение двухконтурного газового котла.

1. Под котлом должно иметься свободное пространство.
2. По обрезу наивысшего патрубка высота подвески котла должна быть не ниже верхушки моечного излива.
3. Под котлом на пол необходимо постелить несгораемый прочный лист из металла размерами 1х1 м. Пожарные и работники газовой службы не признают прочность асбоцемента, потому не следует его использовать.
4. В топочной не должно находиться полостей, в которых смогут накапливаться продукты сгорания или газовая взрывоопасная смесь.

Если конструкцию планируется использовать для обогрева помещения, то работники газовой службы должны проверить состояние системы отопления в доме или квартире:

1. Состояние системы отопления должно допустить ее опрессовку под давлением 1,7 атм.
2. Уклон трубных горизонтальных участков должен быть равен 5 мм на 1 м.
3. В наивысшей точки системы необходимо установить расширительный бак и воздушный кран.

Требования к подключению жесткие, но оправданные. О газовом котле лучше не думать, если:

Схема подключения газового двухконтурного котла напрямую.

1. Планируется установить его в старой хрущевке или многоквартирном доме другого типа без магистрального газохода.
2. Если на кухне установлен фальшпотолок, который убирать не планируется. Не подойдет и капитальная антресоль. Сквозь пальцы газовики смотрят на антресоли с днищем из ДСП или дерева, которые можно с легкостью убрать.
3. Исключительно на водогрейный котел можно рассчитывать в случае, если квартира не приватизирована. Для того чтобы выделить помещение под котельную, необходимо перепланировать квартиру, а это может сделать только владелец.

Во все других случаях установить и подключить газовый котел для нагрева воды в собственной квартире можно. Настенная отопительная конструкция может также быть с легкостью установлена, но могут возникнуть проблемы с напольным отопительным устройством.

В частном доме может быть установлен любой котел. В правилах не сказано, что котельная должна размещаться обязательно в доме. Если снаружи сделать пристройку под котельную, у инстанций будет меньше поводов для придирок. В данном месте можно установить газовый напольный котел большой мощности для того, чтобы была возможность обогреть не только частный дом, но и служебные помещения.

Для частного дома среднего класса правильным решением будет установка настенного котла. Связано это с тем, что под него не нужно устраивать поддон из кирпича или бетона. Без организационных и технических затруднений обойдется и установка газового настенного котла в частном доме. Несгораемую камору под котельную всегда можно дополнительно отвести.

Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.

Автоматика подобных отопительных котлов будет потреблять не слишком много электроэнергии, но для данных конструкций все равно нужно отвести отдельную ветвь проводки с автоматом на 20А. Для резервного электропитания хорошо может подойти компьютерный UPS. UPS на 1 кВт сможет держать автоматику 0,5-1 суток. Этого может хватить, чтобы была возможность принять нужные меры в случае чрезвычайной ситуации.

От мощности котла будет зависеть площадь сечения газохода. Диаметр газохода при любой мощности должен быть более 11 см. Есть следующая зависимость диаметра газохода от мощности котла:

• 100 кВт — 23 см;
• 80 кВт — 22 см;
• 60 кВт — 19 см;
• 40 кВт — 17 см;
• 30 кВт — 13 см;
• до 24 кВт — 12 см.

Вернуться к оглавлению

Как выбрать котел для системы отопления правильно?

Схема подключения двухконтурного котла с накопителем/водонагревателем.

Прежде всего следует обратить внимание на мощность. Она должна быть достаточной, но не избыточной. От капель конденсата раскаленный чугун может растрескаться. Слишком мощная конструкция быстро прогреет систему, после чего уйдет в дежурный режим.

Температура в камере сгорания при правильно подобранной мощности котла будет приблизительно 90°С. По мощности допустимая разбежка достаточно велика. Если поставить котел на 60 кВт в доме средних размеров, изнутри кислотный дождь сможет быстро вывести его из строя.

Для каждого помещения требуемая мощность котла может определяться теплотехническим расчетом. Можно пользоваться и ориентировочными данными, высчитав промежуточное значение для своего случая.

1. На средних этажах однокомнатная квартира — 8/14 кВт.
2. Частный дом 100 м² — 24/38 кВт.
3. Квартира 60 м² на верхнем этаже хрущевки — 20/28 кВт.

Бойлер предназначается для накопления горячей воды для бытовых нужд. В инструкции котла мощность указывается через дробь. Первая цифра — это мощность отопления для средних условий. Вторая цифра — максимальная мощность, которая предназначается для быстрого нагрева воды.

https://1popechi.ru/youtu.be/apDoB4KZNWs

Если в бойлере закончится вода, котел на время перестанет греть отопление и на максимуме будет греть воду. Расход газа при этом будет максимальный. Если вода из бойлера будет расходоваться понемногу, подогреваться конструкция будет на рабочем режиме. О возможностях водонагревателя можно судить по его емкости:

1. 3-10 л — возможность помыть посуду и вымыть руки.
2. 40-50 л — возможность принять «по-быстрому» душ.
3. 100 л — возможность помыться под душем.
4. 150 л и больше — возможность принять ванну и подключить стиральную машину к ГВС.

Вернуться к оглавлению

Схема подключения газового котла к системе отопления

Не допускается примыкать вплотную корпус котла к какой-либо из стен. Нельзя утапливать котел в нишу, переделывать настенные крепления и так далее. Понадобится сделать обвязку котла — подключить 3 системы: газовую, гидравлическую и электрическую. Газовая обвязка должна выполняться специалистом-газовщиком. Данная обвязка выполняется в последнюю очередь, когда все остальные системы подключены. Схема гидравлической обвязки изображена далее.

https://1popechi.ru/youtu.be/QQkkUWbu-Yg

Электрическая и гидравлическая обвязки могут выполняться самостоятельно. В данном случае основным руководящим документом является инструкция на котел. Типовая схема обвязки может помочь в этом. Для любого котла необходимо соблюдать следующие условия:

Горячие газы и вода в теплообменнике должны идти противотоком, иначе он взорвется при любой автоматике.

Достаточно важно не перепутать трубы горячей и холодной воды.

После гидравлической обвязки необходимо еще раз внимательно осмотреть всю систему.

1. Если в системе отопления был залит антифриз, его понадобится полностью слить и дважды промыть систему чистой водой. Примесь антифриза в воде является взрывоопасной.
2. Не стоит пренебрегать фильтрами для грубой очистки. Они должны располагаться в низшей точке системы. Опасную ситуацию может создать и накопление грязи между тонкими ребрами теплового обменника. В конце и в начале сезона отопления через «грязевики» сливается отстой, проверяется их состояние и промывается вся система.
3. Если конструкция с расширительным встроенным баком и системой обезвоздушивания, необходимо убрать прежний бак. Прежний кран при этом перекрывается наглухо, предварительно проверив его состояние. Опасную ситуацию может создать и подсос воздуха.

https://1popechi.ru/youtu.be/pT8_7BYPnf0

Вернуться к оглавлению

Схема подключения котла к водоснабжению и газопроводу

Схема подсоединения газового котла к водоснабжению практически не отличается от схемы подключения конструкции к системе отопления, разница только в диаметрах труб и кранов. Подключение холодной воды понадобится оснастить фильтром. Отсекающие краны должны обязательно иметь разъемные соединения.

Схема подключения газового котла через теплообменник.

Холодная вода должна подключаться с левой стороны, а горячая — с правой.

Схема подсоединения котла к газопроводу требует особого внимания. Связано это с тем, что некачественно произведенное подключение конструкции к газу может закончиться взрывом.

Начинать работы необходимо с соединения патрубка, который располагается в центре котла к ответвлению газопровода с установленным краном.

В данном случае необходимо обеспечить защиту прибора для обогрева от мелкого мусора. На кран, который предназначается для отсечения подачи газа, необходимо установить специальный кран. Далее герметизируются с помощью краски и пакли все резьбовые соединения. Категорически не рекомендуется использовать какие-либо другие средства.

После фильтра следует применять гибкое соединение. В данном случае может подойти гофрированный гибкий шланг из нержавеющей стали. Соединение в большинстве случаев выполняется через накидные гайки, используя уплотнительные паранитовые прокладки.

После монтажа конструкции не следует сразу ее включать. Понадобится еще раз проверить все соединения и убедиться в том, что все этапы выполнены правильно.

https://1popechi.ru/youtu.be/yHYOANv89hs

Схема подключения газового котла сложна технически и организационно. Своими руками можно подключать котел исключительно самый простой, который используется для нагрева воды. К системе газоснабжения выполнять подключение котла должны только специалисты газовой службы, у которых имеется правильная схема.

Что такое умный котел? Лучшие умные комбинированные котлы и системы отопления

Умные комбинированные котлы с новейшими технологиями

С появлением Интернета вещей (IoT) и умных домов в новостях можно с уверенностью сказать, что вы уже слышали об умных камерах, умные замки, умные фонари и даже умные вилки и выключатели. А как же умные котлы и умное отопление?

Получите фиксированную цену онлайн за 20 секунд с помощью этого онлайн-инструмента котировок – Нажмите здесь

Рост внедрения умных домов означает, что все больше домохозяйств в Великобритании покупают умные устройства. Согласно опросу YouGov 2018 года, 23% британцев владеют смарт-устройством, а 8% владеют двумя или более, и это число, вероятно, будет расти.

Специальное предложение Термостат Nest с котлами Worcester 4000 и Viessmann Vitodens 050-w, когда вы получите предложение здесь

Но разве мысль о том, чтобы доверять чему-то столь же важному, как отопление вашего дома (ну, здесь, в Великобритании, может быть довольно холодно! ) на что-то, что подключается к телефону, кажется мало? Все ли новые котлы умные котлы? Умный котел — это просто модная штуковина или действительно полезная технология?

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Как работает умный котел?

Дело в том, что умные технологии уже здесь, и они уже произвели революцию в наших домах. Кроме того, умные котлы проще в использовании и установке, чем вы можете себе представить.

Возможность обогреть ваш дом с помощью устройства, которое может учиться на ваших привычках и управляться вашим телефоном и даже вашим голосом, не так футуристично, как вы думаете.

Умное отопление и умные котлы могут помочь вам сэкономить деньги, сократить потребление энергии и выбросы углекислого газа, и все это без необходимости демонтировать и заменять существующее центральное отопление.

В этой статье мы познакомим вас со всеми плюсами и минусами интеллектуальных котлов и узнаем, подходят ли они для вашего дома, а также какой комбинированный котел лучше купить.

К концу вы будете отличать свои интеллектуальные термостаты от своих комбинированных котлов и будете чувствовать себя более уверенно, принимая решение добавить интеллектуальное отопление в свой дом и повседневную жизнь. Если вы выбираете новый котел, вы можете установить интеллектуальный термостат в рамках установки вашего котла.

Что такое умный котел?

Умный котел — это котел, подключенный к интеллектуальному термостату, такому как гнездо или улей, что дает вам интеллектуальную систему отопления. После того, как котел был сопряжен с интеллектуальным термостатом, пользователь может управлять своим центральным отоплением и горячей водой из любого места внутри и снаружи дома.

Если вы приобретете обучаемый термостат, он будет автоматически обучаться в соответствии с вашей рутиной и управлять вашим бойлером для экономии энергии. Другими элементами, которые делают ваш котел умнее, являются такие вещи, как интеллектуальные термостатические радиаторные клапаны, которыми вы можете управлять каждым радиатором отдельно.

Улучшенный контроль над отоплением и использованием энергии

Как только ваш котел станет умным, у вас будет больше мощности и гибкости, когда дело доходит до отопления вашего дома. Например, вы можете отапливать только определенные части дома и более активно контролировать потребление энергии, сокращая свои счета и углеродный след.

Умные котлы также обеспечивают большее удобство, поскольку вы можете адаптировать свои потребности в отоплении в соответствии с распорядком дня и образом жизни вашей семьи.

По сути, если вам нужен умный котел, вам нужно инвестировать в умный термостат. Если вы думаете о замене вашего котла, включите интеллектуальный термостат в стоимость котла, чтобы сэкономить деньги на счетах за электроэнергию.

Получите фиксированную цену онлайн за 20 секунд с помощью этого онлайн-инструмента котировок – Нажмите здесь

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Что такое интеллектуальный термостат?

Умный термостат — это термостат, который подключает ваш котел к Интернету и позволяет вам управлять им из любой точки мира. Вместо того, чтобы быть привязанным к термостату в вашем доме, интеллектуальные средства управления отоплением могут путешествовать с вами. Это означает, что вы можете дистанционно управлять отоплением своего дома с помощью приложения на настольном компьютере, планшете или смартфоне.

Если вы на работе, а дети ушли из дома, вы можете выключить отопление. Нет смысла топить пустой дом, не так ли?

Управляйте отоплением с помощью телефона или мобильного устройства

Если вам удобно на диване и вы не хотите вставать, просто отрегулируйте температуру с того места, где вы сидите. Удобство возможности управлять графиком отопления вашего дома из мобильного приложения, а не привязываться к кнопкам панели управления, привлекает многих пользователей.

Некоторые интеллектуальные термостаты могут даже определять, когда вы уходите из дома и когда возвращаетесь, используя встроенные датчики и GPS на вашем телефоне. Это позволяет интеллектуальному термостату включить отопление до того, как вы вернетесь домой, и согреть дом, когда вы вернетесь. Это удобно, если у вас изменчивый график и вы тратите энергию впустую, программируя традиционный термостат на включение в установленное время.

Теперь, когда вы лучше понимаете, что такое умный котел, вы можете подумать о том, чтобы сделать свою собственную систему центрального отопления умной. Если вы хотите сделать разумный выбор, обратите внимание на водородные котлы, чтобы защитить свой дом в будущем.

Как сделать котел умным?

Чтобы сделать ваш котел умным, вам просто нужно купить умный термостат и установить его. Если вы уверены в своих навыках рукоделия, то можете сделать это самостоятельно. Умный термостат нужно будет установить вместо старого, а затем подключить к котлу.

Хорошей новостью является то, что интеллектуальные термостаты совместимы с большинством типов котлов, включая комбинированные, газовые и электрические котлы, интеллектуальные системы, а также котлы только для нагрева и конденсационные. Однако они подходят не ко всем котлам.

Хорошее эмпирическое правило – перед покупкой проконсультироваться с производителем. Кроме того, прежде чем вы начнете покупать интеллектуальный термостат, убедитесь, что ваш текущий котел может управляться традиционным термостатом или программатором. Если да, то не должно возникнуть проблем с подключением его к умному термостату.

Если вы в чем-то не уверены, вы можете заказать профессиональную установку. Просто спросите производителя.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Как умный термостат подключается к котлу?

При подключении интеллектуального термостата к котлу необходимо учитывать три момента.

1. Ступица . Он подключается к вашему широкополосному маршрутизатору, а также может быть подключен по беспроводной сети.
2. Приемник . Он подключается к котлу и подключается к Интернету.
3. Интеллектуальная система управления . Часть, которая включает в себя интерфейс и позволяет управлять обогревом.

Настройка зависит от марки, и каждый интеллектуальный термостат поставляется с подробным списком инструкций по настройке.

Как правило, сам термостат следует устанавливать вдали от радиаторов или прямых солнечных лучей, которые могут исказить показания температуры. Также рекомендуется устанавливать приемник рядом с котлом, но подальше от крупных металлических предметов, которые могут мешать приему сигнала.

Лучшее место для умного термостата?

Некоторые производители рекомендуют не ставить интеллектуальный термостат в спальню, так как в этой комнате должно быть на пару градусов прохладнее, чем в остальной части дома для оптимального сна. Коридор — разумное место, так как там обычно нет окон, через которые мог бы проникнуть ветерок или солнечный свет, которые могли бы дать неточные показания, а температура должна быть довольно постоянной.

После подключения интеллектуального термостата к котлу можно приступить к настройке приложения.

Подключение умного термостата к котлу требует определенной уверенности в проводке, поэтому, если вы беспокоитесь, лучше доверить установку профессионалу. Управление котлом не работает? вот причины, почему это может быть!

Получите фиксированную цену онлайн за 20 секунд с помощью этого онлайн-инструмента котировок – нажмите здесь

Какой умный котел лучше?

Умный котел с точки зрения технологий включает в себя встроенный Wi-Fi, к которому производители могут подключаться удаленно для диагностики и помощи в решении проблемы с вашим котлом, если он не работает. Это экономит время и деньги, так как нет необходимости вызывать инженера, чтобы проверить проблему, а затем уйти и вернуться. Вот некоторые из лучших умных комбинированных котлов, которые можно купить прямо сейчас:

Лучшие умные комбинированные котлы, которые можно купить прямо сейчас на 2022 год

Комбинированный котел Worcester Bosch 4000

Новая линейка умных котлов Greenstar от Worcester Bosch уже является одним из самых продаваемых котлов в Великобритании. Комбинированные котлы Worcester 4000 являются усовершенствованием котлов Greenstar i, которые доминировали на рынке в течение многих лет, и люди заменяют их на них, поскольку они идеально подходят к той же системе трубопроводов.

Основные характеристики, которые делают Worcester 4000 умным котлом:

• Встроенный Wi-Fi
• Водородный бойлер
• Интеллектуальная система наполнения водой под давлением (дополнительно)
• Быстрая экономия водопроводной воды
• Модулируемый бойлер для снижения энергопотребления

Как видите, котлы прошли долгий путь, и Worcester Bosch постоянно совершенствует свои котлы.

Комбинированный котел Viessmann Vitodens 050-w

Комбинированный котел Viessmann Vitodens 050-w является интеллектуальным котлом благодаря новой технологии, которую они включили в этот превосходный комбинированный котел. Viessmann шагает вперед и серьезно конкурирует с такими компаниями, как Worcester, и этот интеллектуальный котел Vitodens 050 не только умный, но также надежный и компактный.

Основные характеристики, которые делают Vitodens 050 умным котлом:

• Водородный котел
• Встроенный Wi-Fi
• Модуляция мощности для повышения энергоэффективности
• Элементы управления с сенсорным экраном
• Великолепный новый внешний вид
• Очень компактный по сравнению с производительностью и надежностью

Как видите, в Viessmann Vitodens может быть не так много встроенных технологий, но в то же время это гораздо больше. компактный и по опыту гораздо более надежный котел тоже.

Лучшая технология интеллектуального отопления для использования с бойлерами

Существует множество вариантов покупки интеллектуального термостата в Великобритании. Выбор лучшего для вас будет зависеть от совместимости вашего котла, а также от того, есть ли у вас уже другие интеллектуальные устройства, которые работают вместе.

Мы кратко рассмотрим несколько самых популярных интеллектуальных термостатов, представленных в настоящее время на рынке, а также некоторые из них, выпущенные для конкретных котлов каждой марки.

Обучаемый термостат Nest

Этот термостат, принадлежащий Google, выделяется тем, что учится в вашей рутине. После того, как вы немного поработаете с устройством, оно слушает и учится на вашем графике нагрева. Он также может отслеживать, где вы находитесь, используя GPS вашего телефона, и соответствующим образом регулировать обогрев.

Интеллектуальный термостат Nest совместим с большинством типов котлов, включая комбинированные, системные, обычные, воздушные тепловые насосы.

Устройство также получило похвалу за свой дизайн, поэтому, если вам важно красивое устройство, это то, что вам нужно. Вы можете купить термостат Nest с профессиональной установкой или без нее, но Nest рекомендует использовать профессионала.

Получить онлайн фиксированную цену за 20 секунд:

Q Какое топливо использует ваш котел?

Активное отопление Hive

Активное отопление Hive (принадлежит Centrica) может управляться голосом пользователя или с помощью приложения для смартфона. Компания утверждает, что пользователи могут сэкономить до 120 фунтов стерлингов в год, что является заманчивым стимулом для тех, кто хочет сократить свои счета за электроэнергию.

Инженеры British Gas могут установить термостат для вас, хотя компания говорит, что вы можете сделать это самостоятельно, если хотите.

Если у вас уже есть концентратор умного дома, этот термостат также совместим с Alexa и Google Home. Он работает с газовыми и LPG (сжиженными нефтяными газами) котлами, а также с некоторыми электрическими и масляными котлами.

Устройство работает с умными помощниками Amazon Alexa, Google Assistant и Siri. Он также подключается к Amazon Echo и Echo Dot, поэтому, если вам нравится идея управления нагревом с помощью голосовых команд, это может быть приятным бонусом.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Интеллектуальный термостат tado° V3+

Интеллектуальный термостат tado° работает с большинством газовых котлов, а также предлагает возможность интеллектуального управления радиатором. Он учитывает прогноз погоды при обогреве вашего дома и, как и другие на рынке, использует геозону, чтобы убедиться, что вы не обогреваете пустой дом.

Вы можете обогреть весь дом или отрегулировать отопление в отдельных комнатах. Он также определяет, когда есть открытое окно, и напоминает вам о необходимости соответствующим образом отрегулировать отопление.

С помощью приложения вы можете получить доступ к интеллектуальным отчетам, которые вы можете использовать для мониторинга и изменения того, как вы используете свое центральное отопление.

Worcester Bosch EasyControl

Эта модель совместима только с газовыми комбинированными или системными котлами модели Worcester Bosch, включая Worcester 4000, Greenstar 8000, Greenstar i, Greenstar Si Compact и GreenstarHighflow CDI.

Как и другие интеллектуальные термостаты на рынке, он позволяет управлять котлом Worcester со смартфона или планшета. Приложение работает с Apple и Android, которые клиенты могут использовать для мониторинга своего энергопотребления.

Как и другие интеллектуальные термостаты, этот Bosch EasyControl должен быть подключен к вашему Wi-Fi и может помочь действительно снизить ваши счета за электроэнергию. Он также выглядит довольно хорошо, поэтому, если вы приобретете последнюю серию Greenstar LifeStyle, вы можете выбрать черный или белый термостат, чтобы он соответствовал внешнему виду вашего котла.

Baxi uSense

Интеллектуальный комнатный термостат Baxi uSense также требует проводного подключения к вашему котлу и совместим с любым комбинированным котлом, таким как Baxi Duo-tec и Baxi 600.

Устройство также предлагает такие функции, как диагностика неисправности котла и «режим отпуска», чтобы вы не тратили энергию впустую, когда вы находитесь вдали от дома.

Это не исчерпывающий список возможностей этих интеллектуальных термостатов или того, что сегодня доступно на рынке. Существует широкий спектр вариантов, и вы можете поговорить со своим поставщиком энергии или производителем котлов, чтобы помочь вам решить, что лучше всего подойдет для вас и вашего дома.

Вместо этого, это должно дать вам представление о некоторых доступных вариантах, и, надеюсь, теперь вы чувствуете себя достаточно уверенно, чтобы начать поиск и сравнение интеллектуальных термостатов самостоятельно.

EPH CP4i Интеллектуальный термостат

Новейший интеллектуальный термостат от специалистов по управлению котлами EPH — это CP4i, которым можно управлять с помощью телефона через приложение EMBER практически из любого места, где есть подключение к Интернету.

Со встроенными программируемыми настройками и беспроводным подключением, защитой от замерзания, погодной компенсацией и зональным управлением этот энергосберегающий интеллектуальный термостат EPH CP4i может стать идеальным вариантом для вашего дома, и вы можете приобрести его исключительно здесь, в Boiler Central.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Сколько стоит умный котел?

Стоимость умного котла будет зависеть от того, какой умный термостат вы решите купить. Вы можете рассчитывать потратить не менее 150 фунтов стерлингов на новый умный термостат, в то время как некоторые из них обойдутся вам более чем в 300 фунтов стерлингов. Если вы решите доверить установку умного термостата профессионалу, это будет стоить дополнительно. С Boiler Central, если вы хотите иметь все новейшие технологии умного дома, вы можете получить котел по финансам и ежемесячно платить за все это.

Существуют также дополнительные услуги ежемесячной подписки, которые вы можете получить при покупке интеллектуального термостата.

Вот некоторые из лучших пароконвектоматов, которые люди покупают прямо сейчас для работы с интеллектуальными технологиями:

• Комбинированный котел Viessmann Vitodens 050-w
• Комбинированный котел Worcester Bosch 4000
• Комбинированный котел Viessmann Vitodens 100-w
• 4 Worcester
• 4 Комбинированный котел Bosch 8000
• Комбинированный котел Ideal Logic C30

Подходит ли мне умный котел?

Вы когда-нибудь возвращались домой в холодный дом или были разочарованы тем, что ваш котел выкачивает тепло, когда дома нет никого, кто мог бы это оценить? Если да, то вам может подойти умный котел. Умные термостаты могут использовать геозону, отслеживающую ваше местоположение через мобильное приложение, и подготовить ваш дом к вашему возвращению.

Если у вас есть рутина, из которой интеллектуальный термостат может извлечь уроки, и вы не хотите возиться с ручной установкой жесткого графика, то добавление интеллектуального котла в ваш дом может стать эффективным способом обогрева вашего дома.

Если вы уже используете голосовые команды для управления другими интеллектуальными устройствами в вашем доме, такими как освещение, то вам, вероятно, будет удобно распространить это управление и на отопление. Но вы должны сначала убедиться, что ваш умный помощник и домашний концентратор совместимы с умным термостатом, который вы хотите купить.

Если вы хотите более внимательно следить за потреблением энергии и вносить изменения, то интеллектуальный котел может быть правильным решением для вас. Многие приложения для интеллектуальных термостатов позволяют отслеживать потребление энергии и устанавливать цели по экономии энергии в течение года. Некоторые даже отправят вам уведомление, если вы случайно оставите отопление включенным, когда уходите, с напоминанием выключить его и сберечь энергию.

Помимо сохранения планеты, внимательное наблюдение за потреблением энергии также может помочь сэкономить деньги за счет повышения эффективности в том, как и когда вы отапливаете свой дом.

Для людей, которые хотят удобно устанавливать и регулировать температуру в своем доме, где бы они ни находились, и которым удобно использовать приложение для управления центральным отоплением, умный котел может стать подходящим вариантом. Умные дома могут помочь нам уменьшить углеродный след, сократить потребление энергии и сэкономить деньги.

Умные котлы – плюсы и минусы

Плюсы

• Вы можете сэкономить на счетах за отопление.
• Вы можете установить определенные зоны отопления в вашем доме.
• Пользователи могут управлять отоплением и горячей водой отдельно.
• Многие интеллектуальные термостаты интегрируются с другими интеллектуальными устройствами в вашей экосистеме умного дома.
• Они могут помочь вам стать более экологичными, сократив потребление энергии.
• Вы можете управлять отоплением вне дома.
• Пользователи могут просматривать и анализировать свое энергопотребление.
• Некоторые модели позволяют изменять температуру в доме голосом.
• Если вы забыли выключить отопление, уходя из дома, интеллектуальные термостаты могут сделать это за вас.

Минусы

• Умные термостаты совместимы не со всеми котлами. Некоторые модели будут работать только с определенными типами.
• Если у вас неустойчивый график, интеллектуальный термостат может с трудом запоминать ваши привычки.
• Экономия денег требует времени.
• Менее технически подкованных людей можно оттолкнуть.
• Добавление дополнительных интеллектуальных элементов управления в ваш дом может потребовать больше обслуживания.
• Если вы уже бережно относитесь к потреблению энергии, экономия будет небольшой.
• Дополнительные функции и подписки могут быть дорогими.

Умные котлы – подходят ли они мне?

Умный дом никуда не денется. Умные котлы и интеллектуальные термостаты могут стать важной частью энергоэффективного дома и помочь вам сэкономить деньги, а также внимательно следить за потреблением энергии.

Удобство и высокотехнологичный интеллект интеллектуальных термостатов понравятся многим пользователям, хотя те, кто менее уверен в новых технологиях, могут поначалу сомневаться.

Поговорите с производителем вашего котла о том, как сделать ваш котел умным, или позвоните своему поставщику энергии, чтобы узнать о потенциальных сделках, которые они могут заключить на умные термостаты.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Как подключить наружный дровяной котел к внутренней печи (часть 1)

В этом блоге вы узнаете, как соединить два котла вместе. Это глава первая из двух о том, как выполнить установку комнатного котла. Узнайте, как работает система и как сделать правильный выбор во время установки.



Резюме

Будет первая глава о том, как выполнить установку, а затем будет вторая глава о проблемах, которые я вижу с неправильно установленными пластинчатыми теплообменниками и неправильной установкой на внутренние котлы.

Так что, если у вас возникли проблемы, сразу переходите ко второй главе, а затем возвращайтесь к первой главе.

А пока мы поговорим о том, как правильно установить дровяной котел в помещении.

Установка наружного дровяного котла

Поэтому, если у вас есть уличный дровяной котел, его необходимо подключить к внутреннему котлу, чтобы он работал без проблем с внутренним котлом. И это, опять же, так элементарно.

Подключение наружного дровяного котла к внутренней печи

Подключение наружного дровяного котла к внутренней печи

Итак, что вам нужно сделать, это наружный дровяной котел будет направлять воду из наружного дровяного котла в пластинчатый теплообменник, который будет находиться внутри рядом с котлом. .

Наружный дровяной котел, соединенный с внутренним пластинчатым теплообменником

Как работает система подключения в дровяном котле?

Причина, по которой нам нужен пластинчатый теплообменник, заключается в том, что наружные дровяные котлы обычно вообще не находятся под давлением. Они открыты для атмосферы. У них есть поле, и у них нет давления.

Зачем мне нужно разделять две водные системы?

Котлы внутри, как правило, представляют собой системы под давлением и работают под давлением от 15 до 20 фунтов на квадратный дюйм. Поэтому нам нужно разделить эти две водные системы на основе этого. И люди будут спрашивать: «Почему мне нужно отделяться и почему я не могу подключиться?» На самом деле так много факторов говорят, что вы можете это сделать.

На внутренних котлах установлено множество систем безопасности. Там есть расширительные баки, автоматические заливные клапаны и все системы безопасности. Потому что когда котел работает и ему не хватает воды, он превращается в пар.

А когда есть пар и тепло, что-то должно расширяться, что-то должно уступать. И технически, если у вас недостаточно воды, вы можете сделать бомбу из котла. Вот почему у них есть клапаны автоматического заполнения, клапаны сброса давления и все, что нужно для этой системы под давлением.

Так вот почему ты должен. Это очень важно. И я настоятельно рекомендую вам установить пластинчатый теплообменник между этими двумя водными системами.

Соединение внутреннего котла

Итак, из внешнего котла вы входите в пластинчатый теплообменник, затем выходите из пластинчатого теплообменника и возвращаетесь обратно к дровяной печи. В принципе, это так просто.

Сплит-бойлер

Теперь, на пластинчатом теплообменнике, который нарисован здесь, вода поступает сюда в нижний порт. Пластинчатые теплообменники в основном разделены таким образом. Итак, дрова сначала войдут сюда, а оттуда выйдут. Это одна зона. Затем котел, который я вам покажу, входит туда и сюда.

Размеры пластинчатых теплообменников

Теперь пластинчатые теплообменники имеют размер 5 на 12. Обычно используются однодюймовые порты. Многие люди говорят: «Ну, однодюймовый порт меня задушит». И я это тоже понимаю. Вы можете найти теплообменники с дюймовыми и четверть пластинами. У меня их нет, но они есть в инете. Я искренне верю, что они не так важны. И я пройдусь по этому немного здесь через минуту.

Инструкции по установке пластинчатого теплообменника

Итак, в любом случае, подключите пластинчатый теплообменник. Теперь многие люди говорят: «Ну, а где вы собираетесь подключать его между подачей и возвратом?» Это абсолютно худшее, что вы можете сделать. Вы никогда не должны касаться стороны подачи котла, потому что тот, кто устанавливал ваш котел, спроектировал его для циркуляции воды через его зоны, или его системы горячего воздуха, или его резервуары, резервуары для горячей воды для бытовых нужд, сопряженные бойлеры и тому подобное. Так что ты никогда не захочешь касаться стороны предложения, ладно?

Насосы уличного дровяного котла

Теперь насосы. Будут ли они на подаче или на обратке для зоны, тоже абсолютно не важно. Нам не важно знать это.

Таким образом, в этой ситуации самое лучшее место для установки пластинчатого теплообменника, подсоединенного к дровяному котлу, это то, что вы сломаете только обратную сторону. Так что в этом случае обратная сторона войдет прямо здесь. Ты сломаешь это и отправишь воду через пластинчатый теплообменник таким образом.

Сторона возврата

Внутренний бойлер

Теперь я расскажу, насколько это просто. Таким образом, внутренний котел работает примерно при температуре около 175 градусов. Вода выходит со стороны подачи. В данном случае я нарисовал трехзонную систему. Может быть пять, может быть два, может быть один, это не имеет значения. Итак, он пройдет и вернется в эту зону на уровне 155. Средняя зона составляет около 145, а внешняя зона – около 152, потому что он теряет тепло, когда проходит через зону, попадая в ваш дом.

Итак, если вы возьмете эти два и усредните 152, 155, 145, вы получите 452. Вы сложите их вместе и разделите на 3, это количество зон, которые у нас есть, и вы’ ре собирается получить среднюю температуру 150 градусов.

Возврат средней температуры

Итак, вода будет возвращаться сюда при температуре 150 градусов, а затем поступать в пластинчатый теплообменник. Теперь дровяные котлы обычно работают при температуре около 180 градусов, вода, возвращающаяся обратно, имеет температуру около 150, и вы потеряете около 20 градусов, когда она пытается нагреться. Так что это будет около 160. Итак, в аспектах у вас есть дельта T 130 или 30 градусов. Это достаточно большая дельта Т, чтобы обеспечить быстрый теплообмен.

Таким образом, вода, которая будет выходить из этого пластинчатого теплообменника, будет примерно равной 175, прямо туда, где мы остановились. Это именно то, что мы хотим. Это означает, что во внутреннем котле эта температура останется на уровне 175 градусов, и это нормально. Это именно то, что должен работать котел, или 180.

Но большинство наружных котлов работает на 80. Вы потеряете пять или шесть градусов при замене пластинчатого теплообменника. Итак, 175, все еще хорошо греет, и это просто прекрасно. Итак, теперь он снова возвращается, делает это, а затем снова рециркулирует.

Температурный поток

Теперь люди скажут: “Ну, как он это делает? Откуда он знает, что циркулирует?” Ну, зоны требуют тепла, поэтому, когда термостат на стене требует тепла в этой зоне, он включает насос, предназначенный для этой зоны, и циркулирует. Таким образом, если циркулирует только одна зона, вода будет возвращаться, в данном случае, со скоростью 155 и только нагреваться с этой скоростью, которая обычно составляет от 8 до 6 галлонов в минуту на зону. Шесть галлонов в минуту на зону. Таким образом, максимум, что вы можете получить от этого, если все 3 зоны в этом случае работают, составляет 18 галлонов в минуту.

Эти пластинчатые теплообменники с их 1-дюймовым портом могут работать с 31. Вот почему я не вижу особой причины переходить на дюймовый и четверть портов. Да, здесь вы сужаете дроссель этого коллектора, но обычно это не имеет значения, если только вы не используете несколько зон, в случае, если множитель равен шести, потому что обычно требуется один галлон в минуту на зону.

Как работает бойлер и аквастат?

Основные настройки температуры

Теперь люди говорят: “Ну, как это работает?” Теперь у котла есть собственный встроенный аквастат, и он обычно устанавливается на 180 как максимум, а как минимум на 170. По сути, это такой простой маленький аквастат.

Аквастат

Аквастаты, установленные на внутренних котлах, обычно немного больше квадратные, чем прямоугольники, но в основном они одинаковы. У них есть небольшой датчик, который контролирует температуру внутри котла, и небольшой датчик, который сообщает вам температуру, которую вы хотели бы установить на верхнем пределе, имея в виду 180 в случае. А затем внутри есть небольшая лопатка, которая позволит вам дифференциал на 10 градусов.

Итак, что вы собираетесь сделать, так это на котле внутри, вы должны убавить его примерно до, скажем, 160, включить на 150. Теперь, если дровяной котел выполняет свою работу, этот котел никогда не попадайте в эти диапазоны. Итак, система зажигания этого котла и система отопления, это масло, пропан, газ никогда не воспламенятся. Так потому, что котел всегда при температуре около 175, которую мы уже определили, если дрова, например, работают и все делает свое дело.

Но если дровяная горелка погаснет и в ней закончится тепло, или дрова, или что-то еще, эта система медленно отключится, и этот 160 сообщит этому блоку, чтобы он зажег свое масло, и котел начнет нагреваться и он начинает обогревать дом таким образом.

Да, потеря пары градусов в зоне приведет к тому, что зоны будут работать дольше. Так что, если бы она обычно работала на 175, зона, скажем, гипотетически отключилась бы на 20 минут, чтобы в комнате снова нагрелась температура до нужной. Но когда он упадет до 160, 150, это займет около 30 минут, но это произойдет, хорошо? Просто медленнее. Вот как вы это делаете, и вот как вы делаете это бесшовным.

Итак, в основном, вы устанавливаете внутренний котел на более низкую температуру, чем наружный котел, и он остается… и он будет поддерживаться. И как только в дровяном котле закончится древесина, он плавно включит эту систему и продолжит работу. И это в принципе так просто.

Еще одна вещь, которую вы, возможно, захотите принять во внимание, это то, что весной и осенью, когда бывают теплые дни, эти зоны вообще не работают. Котел остынет сам. А поскольку тепло из пластинчатого теплообменника дровяного котла не отводится, потому что ничего не циркулирует, температура ядра котла упадет, и котельная система включится сама, чтобы поддерживать температуру ядра 160, 150.

Частые проблемы

Если для вас это проблема, есть еще одно очень простое решение. Я просто вычеркну это. На задней части котла, внутренних котлов всегда есть клапан сброса давления, системы безопасности, о которых я говорил. Вы можете просто отвинтить этот клапан сброса давления и поставить тройник, снова поставить предохранитель на одну сторону тройника, а с другой стороны, вы можете запустить небольшую зону, и вы можете врезаться прямо над пластинчатым теплообменником.

В этом случае вы установите простой аквастат, который крепится к трубе, а затем небольшой насос. В этом, в большинстве случаев, нет необходимости. Итак, что произойдет, так это то, что если это весна или осень, когда тепло не циркулирует по зонам, включится температура ядра вместо того, чтобы котел включил свой источник масла или топлива. С помощью аквастата он почувствует, что основной котел остывает. Он коснется циркулятора, чтобы включиться. Он будет циркулировать через этот пластинчатый теплообменник, нагреваться, возвращаться сюда, нагревать активную зону, не включая топливную систему, и если вы хотите использовать древесину.

Это опция. Вам не обязательно делать это одновременно с установкой пластины. Попробуйте только тарелку. И если это начинает беспокоить вас в те теплые дни, когда вы начинаете слышать, как печь на мазуте включается каждую голубую луну, и это беспокоит вас, что вы в конечном итоге будете, я вас уверяю, тогда обратитесь к этому. Но если это вас не беспокоит, оставьте это в покое. Это просто и легко, как здесь.

Теперь я перейду ко второй главе и расскажу вам о причинах и проблемах, связанных с неправильной установкой, и о том, что может/будет происходить, или о людях, которые не понимают или не понимают, почему их внутренние котлы котлы, не поспевают за ними и раньше были.

Если вам нужна какая-либо другая информация, мы будем рады помочь вам пройти этот процесс легко и без проблем. Свяжитесь с нами сейчас!

Установка наружной печи в систему принудительной вентиляции

Прежде чем мы приступим к работе с этим руководством, мы хотим напомнить вам, что перед началом работы необходимо ознакомиться с местными нормами и правилами. Это также просто руководство — будут вещи, которые мы не охватываем. Если вы в чем-то не уверены, вы можете обратиться в местный сервисный центр HeatMaster ^{ss 9.Дилер 0518, кто может помочь.}

Давайте погрузимся и рассмотрим процесс подключения вашей наружной печи к внутренней системе принудительной вентиляции.

Что такое система принудительной подачи воздуха?

Печи с принудительной подачей воздуха считаются основным методом обогрева домов и магазинов. Общее определение системы принудительной вентиляции — это система отопления с вентилятором — вот и все. Самая узнаваемая система, которая распределяет нагретый воздух по всему дому или пространству, — это система, использующая воздуховоды.

Системы принудительной подачи воздуха практичны и функциональны. Как правило, контролируемый термостатом, ваш дом или помещение безопасно поддерживается при постоянной температуре. Когда термостат требует тепла, система отвечает, втягивая охлажденный воздух из дома и направляя его на нагревательные змеевики печи. Затем нагретый воздух по воздуховодам подается в дом.

Основы

Передача тепла от уличного дровяного котла в дом или пристройку очень проста. После установки подземных изолированных труб от вашего наружного котла до вашего дома вы готовы начать пользоваться преимуществами экономии и свободы, которые предлагает наружная печь. Эти трубы позволяют нагретой и охлажденной воде перемещаться туда и обратно между котлом и системами вашего дома или магазина, где теплообменник вода-воздух готов к работе.

Водовоздушный теплообменник

Хитрость в передаче тепла от воды в вашем котле в воздух вашего дома заключается в теплообменнике вода-воздух. Хотя это может показаться волшебным, на самом деле это эффективная система, которая позволяет использовать тепло от котла с системой принудительной подачи воздуха. Теплообменники позволяют передавать тепло между различными жидкостями и газами — в данном случае горячей водой и воздухом — без смешивания.

В наиболее эффективных водовоздушных теплообменниках используются бесшовные спиральные медные трубы, окруженные алюминиевыми ребрами высокой плотности для снижения сопротивления потоку. Вода в котле нагревается и направляется в теплообменник «вода-воздух», где воздух нагнетается через нагретые медные змеевики, нагревая воздух, возвращающийся в дом.

Место установки водовоздушного теплообменника

В вашей системе воздушного отопления есть камера, называемая нагнетательной камерой. Все печи с принудительной подачей воздуха имеют обратку и подачу, выходящие из камеры. Как упоминалось выше, холодный воздух возвращается из дома и направляется через печь для повторного нагрева и прохождения обратно через дом. Пленум – это то, на чем мы хотим сосредоточиться.

Если внутри вашей камеры имеется система кондиционирования воздуха с А-змеевиком, вам необходимо установить водовоздушный теплообменник как можно дальше. Также держите его подальше от любых датчиков, которые могут привести к неправильному считыванию температуры системой и потенциальному перегреву. При поиске теплообменника вода-воздух вам нужен тот, который точно соответствует размерам внутри вашей камеры, чтобы избежать утечек воздуха по краям.

Установка теплообменника вода-воздух

Существует несколько способов установки теплообменника внутри камеры. Один из способов — использовать уголки из хозяйственного магазина, чтобы построить полку для теплообменника. Измерьте теплообменник «вода-воздух» и вырежьте в боковой части камеры отверстие, соответствующее размерам вашего теплообменника. Затем измерьте, где кронштейны должны быть установлены внутри камеры, оставляя место для установки теплообменника. Установите угловые кронштейны и закройте все отверстия фольгированной лентой. Вставьте теплообменник в пространство и заклейте щели лентой из фольги.

Альтернативный способ для тех, у кого большие руки (кто не может влезть в паз для установки кронштейнов), состоит в том, чтобы сделать два Н-образных выреза — один спереди и один сзади вентиляционной камеры. Убедитесь, что разрез достаточно глубокий для глубины теплообменника. Изгиб жести наружу дает теплообменнику полку для установки. Используйте ножницы для олова, чтобы отрезать около дюйма или около того излишков, оставив достаточно олова, чтобы огибать теплообменник плоскогубцами, а затем заклеить края лентой из фольги.

Инструменты, которые вам понадобятся

• Рулетка
• Угловой утюг
• Ножницы по металлу
• Лобзик
• Клещи для замков каналов
• Фольгированная лента
• Перчатки
• Защитные очки

Контроль температуры от наружного котла

Порядок операций определяет, как ваш наружный котел взаимодействует с внутренней системой принудительной вентиляции.

• Внутренний термостат регистрирует потребность в тепле
• Котел отвечает теплом
• Вода циркулирует в теплообменниках
• Охлажденная вода возвращается в котел для повторного нагрева.
• При достижении надлежащей температуры включается главный вентилятор
• При прекращении потребности в тепле котел и циркуляционный насос отключаются
• Вентилятор выключается

Одним из самых простых способов контроля температуры воды в трубе является использование комплекта теплообменника Aqua Hydro, устанавливаемого на стороне подачи трубы. При этом контролируется температура воды в трубе, поступающей в систему. Когда существующий внутренний термостат запрашивает тепло, он проверяет трубу, чтобы увидеть, горячая вода или нет. Если это так, то он просит включить вентилятор, который дует через теплообменник горячей воды и воздуха и нагревает воздух в вашем доме. Если труба не горячая, то она попросит включить печь, согревая вас и вашу семью до тех пор, пока вы не добавите топлива в свой котел.

HeatMaster

^ss Преимущество

Наружная печь предлагает вам и вашей семье способ безопасно и легко контролировать свои счета за отопление. Наружные печи HeatMaster ^ss разработаны с учетом особенностей и преимуществ, обеспечивающих качество, эффективность и производительность для различных областей применения.

Команда HeatMaster ^ss постоянно совершенствует наши уличные печи, чтобы вы могли жить в комфорте и свободе. Наши наружные печи поставляются с автоматическими опциями «круиз-контроля», которые помогают увеличить время горения, уменьшить количество креозота и обеспечить оптимальную производительность в любых условиях.
