Подключение радиаторов – схемы, краны, трубы

Как подключить радиаторы правильно, — в этот вопрос входит в том числе и выбор трубопровода для системы отопления, и обвязка непосредственно каждого радиатора, и схемы, которые могут применяться.

Трубы для подключения радиаторов

Сейчас применить обычные стальные трубы в домашнем отоплении могут заставить только совсем необычные обстоятельства. Наиболее широко применяется полипропилен, потому что он дешев и легко монтируется своими руками. Трубы для отопления PN25, толстостенные с армировкой стекловолокном…

На втором месте металлопластик, он обойдется подороже, но дает наиболее точный надежный монтаж, в отличие от всегда вопросной пайки полипропилена.

  • Одиночные радиаторы всегда подключаются трубами с внутренним диаметром 12 – 14 мм, что соответствует металлопластиковой трубе с наружным диаметром 16 мм или полипропиленовой – 20 мм. Этим же диаметром может подключаться и группа радиаторов до 3 шт.
  • Но для крыла здания, где размещается 3 – 6 радиаторов нужно прокладывать уже металлопластик 20 мм или полипропилен 25 мм. Соответственно разводку от котла, с нагрузкой более 8 шт. радиаторов, лучше выполнить 32 мм полипропиленом…

Типичные схемы разводки

В большинстве случаев сейчас применяется тупиковая схема подключения радиаторов, но при этом в одном тупике должно быть не более 5 шт., а лучше до 4 шт., тогда можно обойтись и без балансировки на первом радиаторе. Причем количество тупиков примерно одинаковой длины в схеме не лимитируется. Схема простейшая и надежная.

Также популярна при самостоятельном монтаже однотрубка, но только до 3 шт. радиаторов в кольце, причем до 2 шт. радиаторов в коротких кольцах могут подключаться и последовательно одной трубой. Здесь уменьшается сложность и стоимость системы, при удовлетворительном качестве работы.

Реже применяются попутная схема подключения, и лучевая схема, где каждый прибор можно регулировать с одного коллектора, а трубы идут обязательно под полом…

Подключение радиаторов лучами от коллектора набирает популярность… — сейчас часто все трубы прячут под сухой стяжкой, и даже подводка к радиаторам — в стенах. Применяется металлопластик (предпочтительно) или полимерные варианты с кислородоризестеннтным слоем….

Что используется при подключении радиаторов

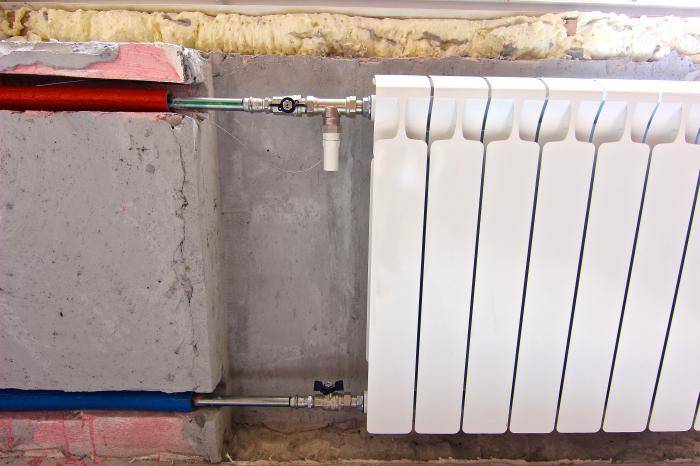

Каждый радиатор должен обязательно отключаться, чтобы была возможность его ремонта зимой без слива всей системы (когда на улице минус 20 град, и дом приобретет отрицательную температуру без отопления менее чем за сутки). Поэтому, как минимум, на подаче и обратке перед радиатором устанавливаются шаровые отключающие краны.

Для экономии с полипропиленом можно применить впаиваемые пластиковые на диаметр 20 мм.

Если же имеется необходимость и желание подстраивать вручную отдельные радиаторы по температуре (энергоотдаче), то нужно установить на подаче регулировочный вентиль, вместо отключающего крана.

Можно поставить весь процесс регулировки на автоматическую основу и поддерживать в комнате нужную температуру автоматически, но тогда нужно ставить  термоголовку с клапаном. Обычно это сильфонные механические образцы нажимного действия. Термоголовки могут работать только с автоматизированными котлами.

Если есть необходимость в балансировке системы на этом радиаторе, например это первый радиатор в тупиковом плече из 5 шт., то на обратке вместо шарового крана ставят настраиваемый клапан.

Что еще используют при подключении радиаторов

Радиатор размещается на некотором расстоянии от стены, с зазором минимум 3 см, для обеспечения требуемой конвекции воздуха. Трубы же находятся либо в стене, либо в полу, либо прокладываются непосредственно по стене, в плинтусе. В любом случае потребуются фитинги-уголки, чтобы добраться трубой от стены к радиатору.

Радиаторы с нижним подключением дороже, но они освобождают интерьер от труб, или не заставляют делать штробы в стенах под них, что для несущих конструкций, кстати, недопустимо…

Типичное решение, убивающее «двух зайцев» — уголковый регулировочный кран на подаче, позволяющий регулировать мощность радиатора, отключить его при необходимости, и направить трубу от радиатора к стене.

Помимо 2 кранов, уголков, для обычного радиатора приобретается набор – 4 пробки на 0,5 дюйма, кран Маевского (обязательно, устанавливается в свободном верхнем углу), заглушка – для свободного нижнего угла.

Подключение и установка

Известно, что наибольшую теплоотдачу радиатор развивает при диагональном движении жидкости через него, когда вся площадь нагревается более-менее равномерно.

Хуже, если подача (сверху) и обратка (снизу) подключены с одной стороны, но такое допускается для приборов длиной до одного метра. Все другие конфигурации подключений малоприемлемые.

Что нужно делать, чтобы подключить радиатор.

Новый радиатор нужно снабдить пробками, в которые вкрутить соответственно кран Маевского, заглушку, отключающие (регулировчные) краны (механизмы). Штатные пробки — заглушки уплотняются своими резиновыми уплотнителями. Вкручиваемое в пробки другое оборудование (металл по металлу) желательно уплотнить льном с плотной затяжкой ключами, фум-лента дает течи при обратном проворачивании.

  • Установить радиатор на кронштейнах на стену – особый процесс требующий бурения, наличия самих креплений, точной разметки, так, чтобы радиатор был горизонтальным или его край с краном Маевского был приподнят.

  • Радиатор может служить неплохим сепаратором воздуха из системы, если у него будет приподнят угол с воздухоотводчиком.

Подключить трубы к радиатору штатным способом, — пайкой к американкам для полипропилена, или с помощью штатных фитингов металлопластика…

Стандартное решение из магазина — полипропиленовый угловой недорогой настроечный кран, для схемы собранной из полипропилена.
