Как подключить варочную панель к электросети 220

Опубликовано: 09.08.2022

Содержание

• Теория
• Важные советы
• Индукционные плиты
• Полезное видео
• Вывод

Зачастую подключение кухонной плиты – это несложный процесс, ограничивающийся включением вилки в розетку. Однако многие покупатели, отдают предпочтение покупке только электрической варочной панели, которую подключить значительно сложнее.

Если вы не знаете, как подключить панель самостоятельно, мы готовы рассказать вам об этом. Таким образом, вы сэкономите свои средства, отказавшись от услуг мастеров.

Теория

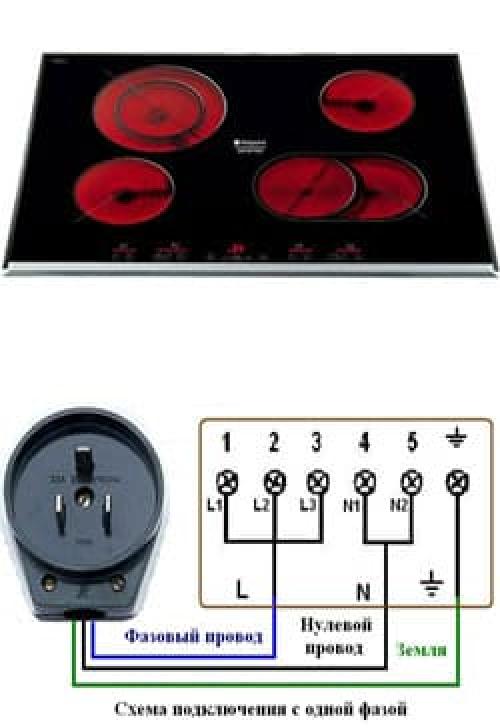

Электрическая варочная панель должна подключаться к отдельно выведенной розетке с высоким уровнем заземления. Пропускная способность розетки должна варьироваться в пределах 25-32 А. Провода должны быть трехжильными, сделанными из меди с сечением от четырех миллиметров. Хотя на данный момент разводки проводки могут быть присоединены и к четырехжильным проводникам.

Выделяют два вида розеток, которые подходят для подключения к электрическим панелям:

• трехконтактные;
• четырехконтактные.

Перед подключением варочной поверхности обязательно разберите ту розетку, в которую собираетесь подключать технику. Иногда контакты розетки не соответствуют проводам плитки, из-за чего розетка может плавиться или искрить.

Само собой, если панель идет в комплекте с уже готовой вилкой, то процесс установки будет довольно прост. Но чтобы подключить проводник в розетку нужно обладать кое-какими знаниями. К примеру, варочная плита имеет четырехжильное питание, а розетка рассчитана только на три. Значит, чтобы подключиться к трехжильному кабелю, на плите потребуется установить перемычку между фазами.

Выполняем следующие действия: устанавливаем перемычку из меди между коричневым и черным проводами и присоединяем одну фазу к фазному проводнику проводки, который обычно белого, черного или коричневого цвета. Жилы нуля и заземления трогать не нужно.

Сделанный шнур требуется заизолировать. Если провода, выходящие из стены одинакового цвета, тогда нужно определить ноль и фазу с помощью мультиметра.

Важные советы

Чтобы в дальнейшем избежать проблем в работе электрической варочной поверхности, выполните действия, которые будут рекомендованы ниже.

1. Корпус плиты нужно заземлить не с кабелем другого электрического устройства, а с жилами, которые соединены с клеммами розетки. Большинство варочных плит выпускается уже с шинами для заземления. Их достаточно просто соединить с проводниками заземления проводки в квартире.
2. Перед подключением техники установите устройство защитного отключения и автомат.

Индукционные плиты

Индукционная панель подключается практически тем же способом, что и электрическая варочная поверхность.

Ознакомьтесь с нашими советами по их подключению и убедитесь в отсутствии принципиальной разницы:

• при подключении варочной поверхности может быть использован проводник ПВС с подходящим сечением;
• чтобы открыть панель доступа нужно на задней части плиты найти прямоугольник, который скрыт за металлической пластиной. Открутите его с помощью отвертки;
• сняв пластину, доберитесь до клемм. Сначала нужно вставить кабельный зажим в отверстие. С помощью зажимов должен удерживаться шнур. Это делается для того, чтобы проводник не выпадал. После выполнения крепежа, запустите шнур через зажим;
• если подключается шкаф старого образца, то там будет 3 провода. Новейшие модели выпускаются с четырьмя (фазовый, фазовый, нейтральный, заземления). В центре находится нейтральный провод, с двух его сторон расположены фазовые, а под ним – точка заземления. Убедитесь в наличии медной полоски перед тем, как соединять провода. Она должна связывать нейтральные жилы с заземляющими. Если она есть, нужно устранить ее, после чего соединить фазы перемычкой;
• перед подключением проводов нужно отсоединить точки соединения и подключить вместо них проводник. Сперва подсоединяется зеленый кабель (заземление), потом синий (нейтральный), а за ними оставшийся фазовый кабель;
• убедитесь в том, что шнур достаточно натянут. Он не должен провисать и быть натянутым слишком сильно;
• электроплита отличается от газовой наличием компьютерной схемы, которая отвечает за управление плитой.

После подключения удостоверьтесь в прочности автомата, так как если он не выдержит, то к ремонту устройства добавится и необходимость замены проводки.

Кстати, монтаж электрической варочной поверхности может быть осуществлен и напрямую к сети. Для этого выводится индивидуальная линия от распределительной коробки.

Полезное видео

Дополнительная наглядная информация по данному вопросу представлена на видео ниже:

Вывод

Выполнив все наши указания, вы обойдетесь без услуг профессиональных мастеров и самостоятельно подключите варочную панель.
